BEDIENUNGSANLEITUNG TWGL5E201 AEG-ELECTROLUX

Mehr zu unseren Denken führen Sie unter

www.electrolux.com

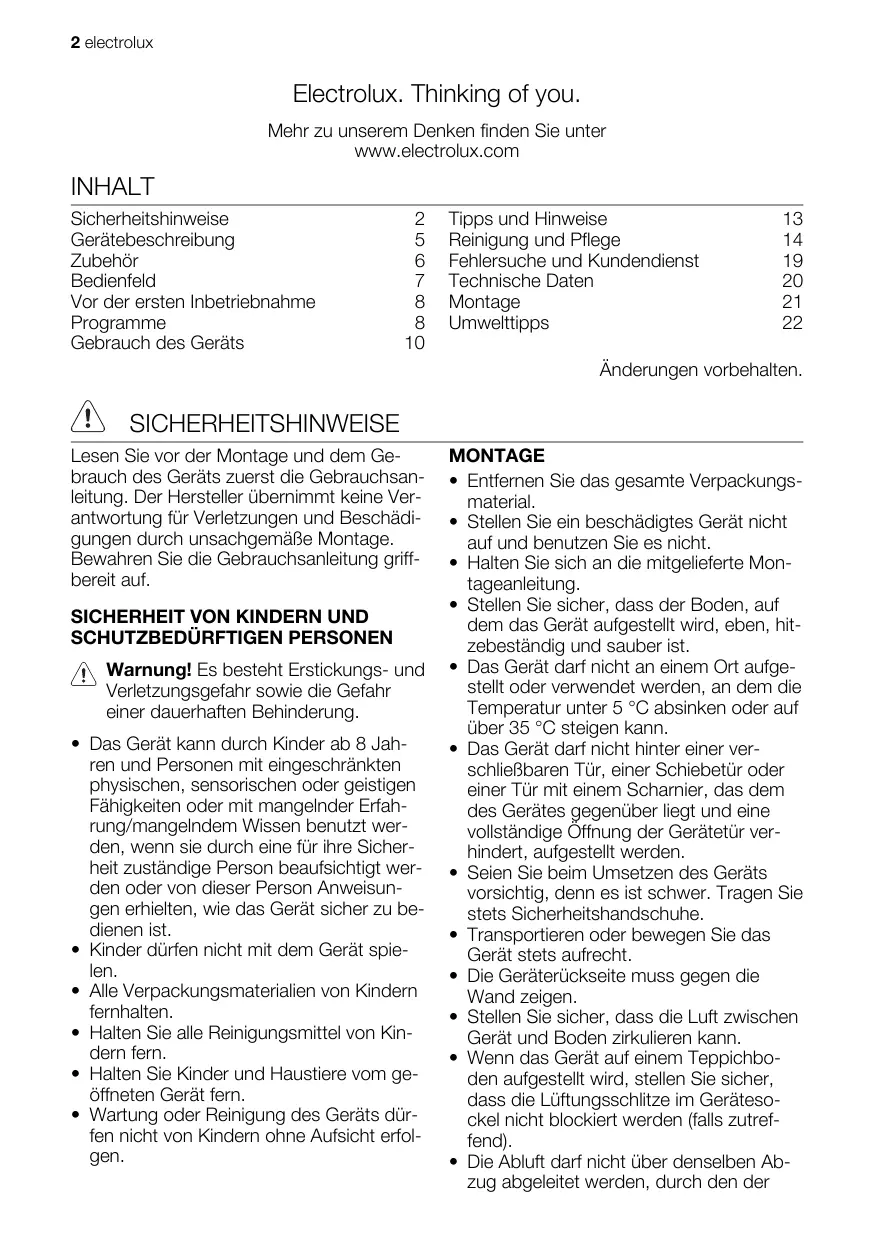

INHALT

Sicherheitshinweise	2
Gerätebeschreibung	5
Zubehör	6
Bedienfeld	7
Vor der ersten Inbetriebnahme	8
Programme	8
Gebrauch des Geräts	10

Tipps und Hinweise	13
Reinigung und Pflege	14
Fehlersuche und Kundendienst	19
Technische Daten	20
Montage	21
Umwelttipps	22

Änderungen vorbehalten.

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

SICHERHEIT VON KINDERN UNDSCHUTZBEDÜRFTIGEN PERSONEN

Warning! Es besteht Erstickungs- und Verletzungsgefahr sowie die Gefahr einer dauerhaften Behinderung.

Das Gerät kann durch Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhielten, wie das Gerät sicher zu bedienen ist.
- Kinder dürfen nicht mit dem Gerät spei- len.
- Alle Verpackungsmaterialien von Kindern fernhalten.
- Halten Sie alle Reinigungsmittel von Kindern fern.
- Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
- Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.

MONTAGE

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, eben, hitzebeständig und sauber ist.
• Das Gerätarf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur unter 5^ absiken oder auf über 35^ steigen kann.
  Das Gerätarf nicht hinter einer verschließbaren Tur, einer Schiebetür oder einer Tur mit einem Scharnier, das dem des Gerätes gegenüber liegt und eine vollständige Öffnung der Gerätetür verhindert, aufgestellt werden.
• Seien Sie beim Umsetzen des Geräts vorsichtig, davon es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Transportieren oder bewegen Sie das Gerät stets aufrecht.
  Die Geräterückseite muss gegen die Wand zeigen.
• Stellen Sie sichere, dass die Luft zwischen Gerät und Boden zirkulieren kann.
• Wenn das Gerät auf einem Teppichboden aufgestellt wird, stellen Sie sicher, dass die Luftungsschlitze im Gerätesockel nicht blockiert werden (falls zutreffend).
  Die Abluft darf nicht über denselben Abzug abgeleitet werden, durch den der

Dunstabzug von mit Gas oder sonstigen Brennstoffen betriebenen Geräten gewährleistet wird.

• Wenn der Waschtetrockner auf einer Waschmaschine aufgestellt wird, muss die Befestigung mithilfe des Bausatzes Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken Säule, der bei ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).
• Der Raum, in dem der Trockner aufgestellt wird, muss gut beluftet sein, damit keine Gase in den Raum zurückströmen, die von offenem Feuer oder von anderen Geräten, die mit Brennstoffen arbeiten, stammen.

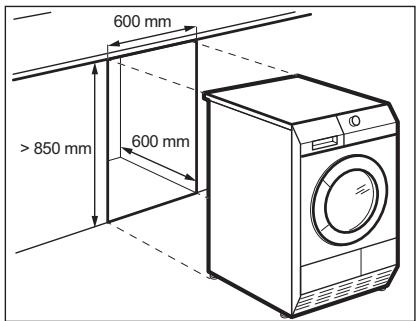

• Das Gerät kann freiestehend oder unter einer Kuchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung).

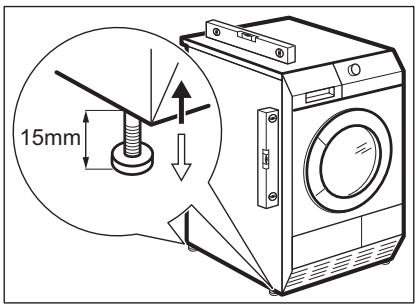

• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubführten waagerecht aus.

Elektrischer Anschluss

Warning! Brand- und Stromschlaggehr.

• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
  Das Gerätarf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netz-kabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, halten Sie dies durch unseren Kundendienst durchführten.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdo

se. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsvorsorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.
• Das Gerät entspricht den EWG-Richtlinien.

GEBRAUCH

Warning! Bei unsachgemäß Verwendung besteht Verletzungs- und Stromschlaggehr, und das Gerät könnte beschädigt werden.

Das Gerät ist ausschließlich für die Verwendung im Haushalt vorgesehen.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
- Wahlrend der letzten Phase (Abkuhlphase) des Trockengangs wird keine Wärme zugeführct, um Wäschestücke vor Beschädigung zu schützen. Wenn die Trockentrommel vor dem Ende des Trockengangs angehalten werden muss, entnahmen Sie sofort die gesamte Wäsche aus der Trommel und breiten Sie diese zur Wärmeableitung aus.
- Wenn Sie Weichspüler oder ähnliche Produkte benutzen, beachten Sie unbedingt die auf der Verpackung angegebenen Herstelleranweisungen.
- Benutzen Sie das Gerät niemals ohne Filter. Reinigen Sie den Flusenfilter vor oder nach jedem Gebrauch.
- Wischen Sie die um das Gerät ggf. ange-sammelten Flusen weg.
- Beschädigte Wäschestrecke mit Wattierungen oder Fällungen dürfen nicht im Gerät getrocknet werden.
- Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgummi-polster dürfen in dem Gerät nicht getrocknet werden.
- Wäschestücke, die mit Speiseöl verschmutzt oder mit Aceton, Alkohol, Benzin, Kerosin, Fleckentfernern, Terpentin, Wachsen oder Wachsentfernern behan-

delt worden sind, müssen vor dem Trocknen in heiBem Wasser und unter Zugabe einer hohenen Waschmitteldosierung gewaschen werden.

• Trocknen Sie keine Wäschestücke im Gerät, die chemisch gereinigt wurden.
• Vergewissern Sie sich, dass sich keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken befinden.
• Nur Textilien trocknen, die für Wäsch-trocknner geeignet sind. Beachten Sie die Pflegehinweise auf dem Textiletikett.
• Trocknen Sie keine ungewaschenen Wäschestücke im Gerät.
• Für Wäsche, die mit einem Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.
• Das Kondenswasserarf nicht getrunken oder fur das Zubereiten von Speisen verwendet werden. Dies kann bei Menschen und Tier gesundheitliche Schäden hervorrufen.
• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetur.
• Beachten Sie die maximale Beladungsmenge von 8 kg (siehe Kapitel „Programmtabelle").
• Trocknen Sie keine tropfnassen Wäsche-stücke im Trockner.

REINIGUNG UND PFLEGE

Warning! Andernfalls besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Schalten Sie vor Reinigungsrarbeiten immer das Gerät aus undziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie

ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwammchen, Lösungsmittel oder Metallgegenstände.

INNENBELEUCHTUNG

Warning! Verletzungsgefahr.
Sichtbare LED-Abstrahlung; vermeiden Sie es, direkt in den Lichtstrahl zu blichen.

Die Leuchtmittel in thisem Gerät sind nur für Haushaltsgeräte geeignet. Benutzten Sie sie nicht für die Raumbel-leuchtung. Für den Austausch der Innenleuchtewenden Sie sich an den Kundendienst.

ENTSORGUNG

Warning! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie das Turschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschieden.

Kompressor

Warnung! Das Gerät könnte beschädigt werden.

• Das Kompressorsystem des Wäsch-trockners ist mit einem speziellem Mittel gefüllt, das keine Fluorchlorkohlenwasserstoffe enthalt. Das System muss nicht bleiben. Eine Beschädigung des Systems kann zu einem Leck führen.

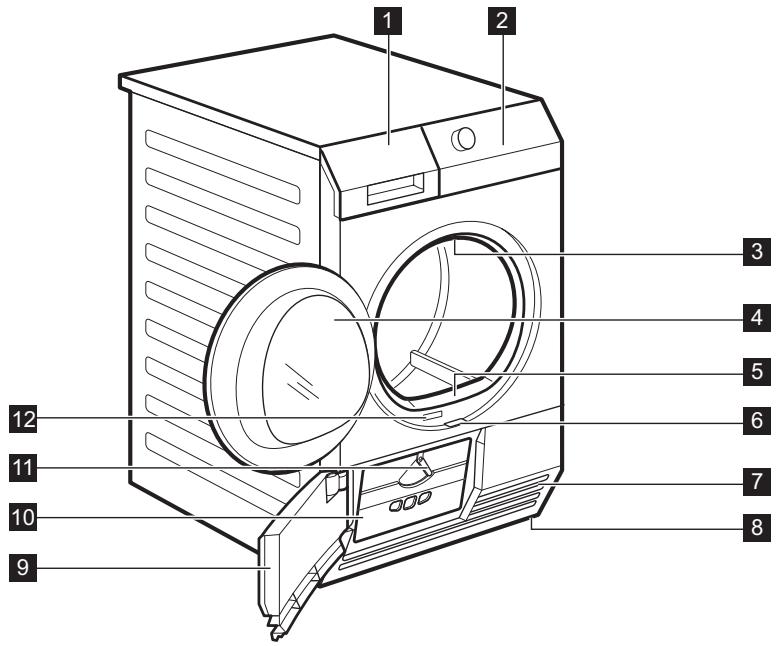

GERÄTEBESCHREIBUNG

1 Behalter
2 Bedienfeld
3 Trommelbeleuchtung
4 Einfüllt für (Turanschlag wechselbar)
5 Hauptfilter

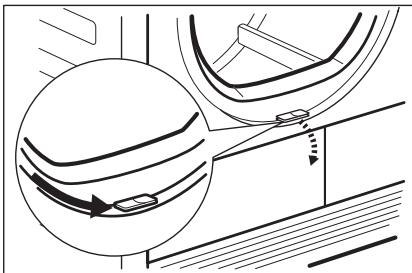

6 Schiebetaste zum Öffnen der Wärmetauschertür

7 Luftschlitze
8 Schraubfüre
9 Tur des Wärmetauschers
10 Abdeckung des Wärmetauscher filters
11 Veriegelungsknopf
12 Typenschild

ZUBEHÖR

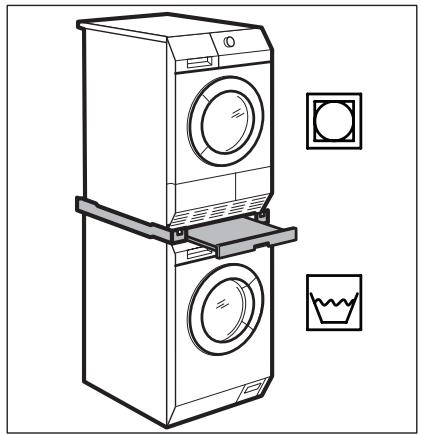

BAUSATZ WASCH-TROCKEN-SÄULE

Zubehörbezeichnung: SKP11, STA8, STA9
Sie erhalten den Bausatz bei ihrer Vertragshandler. Der Bausatz Wasch-Trocken-Säule kann nur mit den in der Broschüre aufgeführten Waschmaschinen verwendet werden. Siehe beiliegende Broschüre.
Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

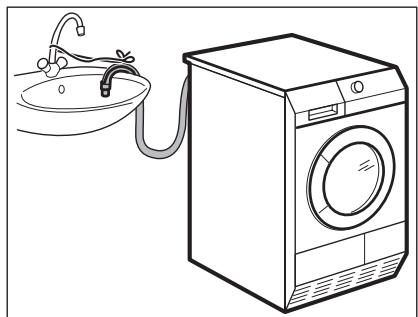

BAUSATZ ZUR ABLEITUNG DES KONDENSWASSERS

Zubehorbezeichnung: DK11.
Erhaltlich bei Ihrlem lizenzierten Handler (kann bei einigen Modellen des Wasse-trockners angebracht werden)
Zubehor für die Ableitung des Kondenswassers in ein Waschbecken, einen Siphon, einen Gully o. ä.. Nach der Montage wird der Wasserbehälter automatisch geleert. Der Wasserbehälter muss im Gerät bleiben. Der Schlauch muss mindestens 50 cm und hochstens 1 m über dem Boden installiert

werden. Der Schlaucharfkeine Schleife bilden. Kurzen Sie den Schlauch bei Bedarf. Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

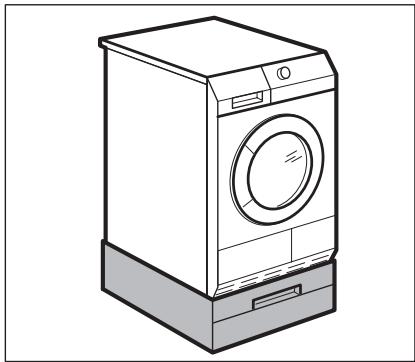

SOCKEL MIT SCHUBLADE

Zubehörbezeichnung: PDSTP10.
Sie erhalten den Bausatz bei ihrer Vertragshandler.
Damit wird das Gerät auf eine höhere Ebenne gebracht und das Be- und Entlagen erleichtert.
Die Schublade kann zur Aufbewährung von Wäsche benutzt werden, z. B. für Handücher, Reinigungsmadukte u.v.m.
Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

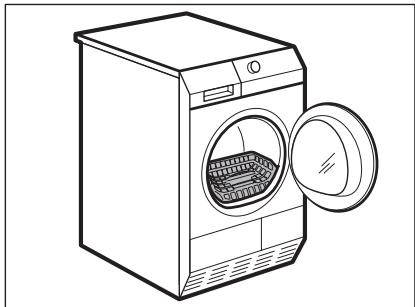

TROCKENKORB

Zubehorbezeichnung: RA5, RA6, RA11, RA12
Erhaltlich bei Ihrlem lizenzierten Handler (kann bei einigen Modellen des Wäschetrockners angebracht werden). Informieren Sie sich bei Ihrlem Handler oder auf der

Website, ob das Zubehör mit Ihrrem Gerät kompatibel ist.

Trockenkorb zum sicheren Trocknen im Wäschetrockner von:

Turnschuhen

Wolle
- Stoffieren
Dessous

Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

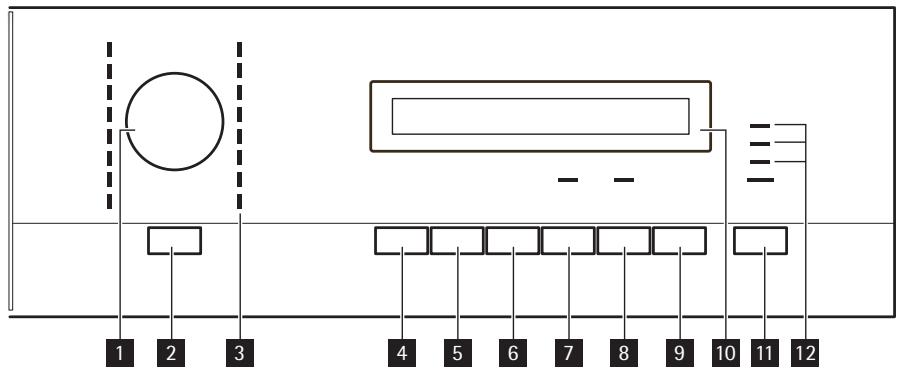

BEDIENFELD

1Programmwahlschalter
2 Taste Ein/Aus
3 Programmanzeigen
4 Taste Trocken +
5 Taste Reverse Plus
6 Taste Knitterschutz
7 Taste Signal
8 Taste Zeitwahl
9 Taste Zeitvorwahr
10 Display
11 Taste Start/Pause
12 Kontrollampen: Wasserbehälter leeren, Hauptfilter reinigen, Wärmetauscherfilter reinigen

DISPLAY

MAXI

90m30m

Symbol	Beschreibung
MIN	Standard-Trockengrad
MED	Gemmäßiger zusätzlicher Trockengrad

Symbol	Beschreibung
MAX	Maximaler zusätzlicher Trockengrad
∅	Reverse Plus
30m/90m	Dauer des Knitter-schutzes
||	Trockenphasenanzei-ge
Y	Kühlphasenanzeige
	Knitterschutzphasen-anzeige
	Kindersicherung ein-geschaltet
	Zeitvorwahr
2.00	Anzeige der Pro-grammdauer
10'-2.00	Eingestelltes Zeitpro-gramm (10 Min. - 2 Std.)
30'-20h	Eingestelle Zeitvor-wahl (30 Min. - 20 Std.)

VOR DER ERSTEN INBETRIEBNAHME

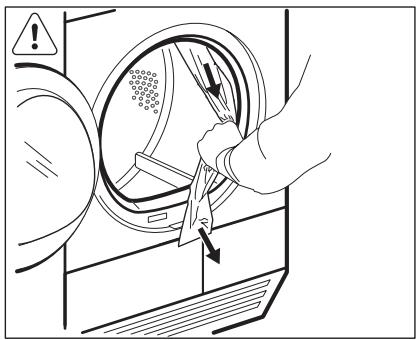

Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch oder stellen Sie ein kurzes Programm ein (z. B. 30 Minuten Zeitprogramm), für das Sie das Gerät mit feuchten Tüchern beladen. Zu Beginn eines Trocknungszyklus (3-5 Min.) kann ein etwasHigherer Gerauschpe

gelvorhandensein.Dieser wird vom Kompressoranlauferzeugt,was bei Geraten,die mit einem Kompressor ausgestatteten sind normalistwiez.B.Kuhl-undGefrierschränke.

PROGRAMME

Programme	Bela-dung1)	Wäscheart	Verfügbare Funktionen	Pflege-sym-bol
Baumwolle
Extratrocken	8 kg	Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Extratrocken.	alle außer: Reverse Plus und Zeitwahl
Schranktrocken 2)	8 kg	Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Schranktrocken.	alle außer: Reverse Plus und Zeitwahl
Bügeltrocken 2)	8 kg	Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Bögeltrocken.	alle außer: Reverse Plus und Zeitwahl
Jeans	8 kg	Zum Trocknen von Freizeitkleidung wie Jeans, Sweatshirts mit unterscheidlicher Materialstärke (z. B. am Kragen, an den Manschetten und Näh-ten).	alle außer: Reverse Plus und Zeitwahl
Bettwäsche	3 kg	Zum Trocknen von Bettwäsche wie: Einzel-/Doppelbettlaken, Kissenbezügen, Tagesdecken.	alle außer: Reverse Plus und Zeitwahl
Daunen	3 kg	Zum Trocknen von Bettdecken in Normal- oder Übergröbe und Kopfkissen (mit Federn-, Dau-nen- oder synthetischer Füllung).	alle außer: Reverse Plus , Knit-terschutz und Zeit-wahl
Zeitprogramm	8 kg	Zum Trocknen der Wäsche in einer benutzerde-finierten Zeit. Die Zeitdauer ist entsprechend der Wäschemengeinzustellen. Zum Trocknen ei-nes einzelnen Teils oder geringer Wäschemen-gen sollen den kurze Zeiten ausgewählt werden.	alle außer: Trocken + und Re-verse Plus
Mix Extra Kurz	3 kg	Zum Trocknen von Textilien aus Baumwolle und Synthetikgeweben bei niedriger Temperatur.	alle außer: Reverse Plus und Zeitwahl
Mischgewebe
Programme	Bela-dung1)	Wäscheart	Verfügbare Funktionen	Pfle-ge-sym-bol
Extratrocken	3,5 kg	Zum Trocknen von Kleidungsstücke aus Syn-thetik. Trockengrad: Extratrocken.	alle außer Zeitwahl
Schranktrocken 2)	3,5 kg	Zum Trocknen von Kleidungsstücke aus Syn-thetik. Trockengrad: Schranktrocken.	alle außer Zeitwahl
Bügeltrocken	3,5 kg	Zum Trocknen von Kleidungsstücke aus Syn-thetik. Trockengrad: Bügeltrocken.	alle außer Zeitwahl
Leichtbögeln	1 kg (oder 5 Hem-den)	Zum Trocknen von pflegeleichten Textilien (z. B. Hemden und Blusen); das Bögeln wird erheblich erleichtert. Die Ergebnisse können je nach Ge-webeart und -veredelungen unterschiedlich aus-fallen. Legen Sie die Kleidung direkt in den Trockner. Nehmen Sie die Textilien nach dem Trocknen(sofort aus dem Trockner und hangen Sie sie auf Kleiderbügel.	alle außer: Reverse Plus und Zeitwahl
Outdoor	2 kg	Zum Trocknen von Outdorkleidung, Sport- und Florgewebe, imprägnierten und atmungsaktiven Jacken, Jacken mit herausnehmberrem Fleece-teil oder Innenwattierung.	alle außer Reverse Plus , Knit-terschutz und Zeit-wahl
Mikrofaser	2 kg	Zum Trocknen von dünner, bögelfreier Sportklei-dung aus Polyester oder Mikrofaser.	alle außer: Reverse Plus und Zeitwahl
Seide	1 kg	Zum Trocknen von Seide und Damenwäsche mit Warmluft und sanfter Bewegung.	alle außer: Reverse Plus , Knit-terschutz und Zeit-wahl
Wolle	1 kg	Zum Trocknen von Textilien aus Wolle. Die Klei-dungsstücke werden weich und anschmiegsam. Wir empfehlen, die Wäsche(sofort nach dem Programmende zu entnahmen.Das Wollprogramm theses Wäschetrockners wurde von der Woolmark Company geprüft und anerkannt. Dieses Programm eignet sich zum Trocknen von Kleidungsstücken aus Wolle, die mit dem Hinweis „Handwäsche“ versehen sind, jedoch ausschließlich dann, wenn diese zuvor mit einem von Woolmark anerkannten Handwä-sche-Programm gewaschen wurden, und bei der Trocknung die Herstelleranleitung befolgts wird. (M1129).Um den Restfeuchtegrad der Wäsche zu erhö-hen oder zu reduzieren, verwenden Sie die Funktion Trocken + .	Trocken + , Signal , Zeitwahl 3), Zeitvorwahr

1) Höchstgewicht der trockenen Wäsche
2) Nur für Prüfinsitute:

Verwendten Sie für die Leistungszufug die im Dokument EN 61121 angegebenen Standardprogramme. Ist der Restfuuchtegrad der Wäsche nicht zufriedenstellend, wahren Sie das Programm und die Funktion Trocken + . Die Flusensiebe des Wärmetauschers müssen nach 3 Trockengängen gereinigt werden.

3) Nur mit Trockenkorb - siehe ZUBEHOR

GEBRAUCH DES GERÄTS

VORBEREITEN DER WÄSCHE

Wichtig! Nur Textilien trocknen, die Waschetrockner geeignet sind.

Vergewissem Sie sich, dass die Wäsche für Wäschetrockner geeignet ist. Achten Sie auf das Pflegesymbol an den Kleidungsstücken.

Pflege-gesym-bol	Eigenschaften
	Kann im Wäschetrockner getrocknet werden
	Kann im Trockner mit Standardtem-peratur getrocknet werden
	Kann im Trockner mit reduzierter Temperatur getrocknet werden

Pflegeysbmol	Eigenschaften
®	Kann nicht im Wäschetrockner getrocknet werden

Bereiten Sie die Wäsche vor:
- Reißverschlussüsse schließen, Bettbezüge zukünpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden, damit die Wäsche sich nicht verheddert
- darauf aufchten, dass die Taschen leer sind und Metallgegenstände (Heftklammern, Sicherheitsnadeln usw.) entfern
- Wäschestrecke mit zwei Stoffschichten nach links wenden (z. B. solte bei mit Baumwolle gefüttterten Anoraks die Baumwollsenschicht außen liegen)
Trocknen Sie nur:

• Baumwolle und Leinen mit Baumwolle -Programmen
• Mischgewebe mit Mischgewebe -Programmen
  Textilien mit dunklen Farben getrennt von Textilien mit hellen Farben - Textilien konnten sonst abfärben
• Trikotwäsche und Strickwaren nur mit den entsprechenden Programmen - die Wäschestücks konnten sonst einlaufen

Wichtig! Trocknen Sie nicht mehr Wäsche als das maximale Fassungsvermögen von 8kg.

EINFULLEN DER WÄSCHE

1. Ziehen Sie die Geräteur auf.
2. Legen Sie die Wäsche locker ein.
3. Schließen Sie die Gerätetur.

Vorsicht! Die Wäsche nicht zwischen Gerätetur und Gummidichtigung einklommen.

EINSCHALTEN DES GERÄTES

Schalten Sie das Gerät mit der Ein/Aus - Taste ein oder aus. Wenn das Gerät eingeschaltet ist, erscheinen auf dem Display eineuge Anzeigen.

STANDBY-AUTOMATIK

Die automatische Standbyfunktion schaltet das Gerät automatisch in folgenden Fällen aus, um den Energieverbrauch zu senken:

• Wenn die Start/Pause -Taste nicht innerhalb von 5 Min. betätigt wird.
• 5 Min. nach Programmende.
  Drücken Sie die Ein/Aus -Taste, um das Gerät einzuschalten.

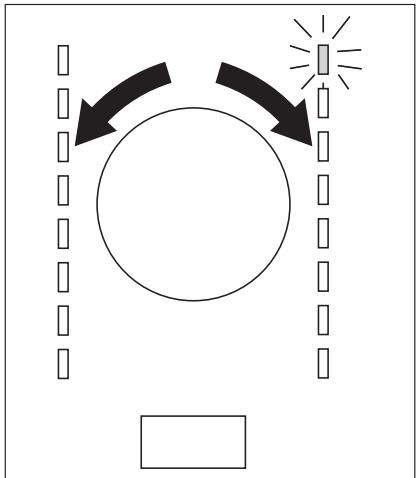

EINSTELLEN EINES PROGRAMMS

Wahlen Sie das gewünschte Programm mit dem Programmwahlschalter aus. Die mögliche Programmdauer erscheint im Display.

Die angegebene Trockenzeit bezieh. sich auf eine Beladung mit 5 kg für Baumwoll- und Jeansprogramme. Für andere Programme bezieh sich die Trockenzeit auf die empfohlene Beladungsmenge. Die Trockenzeit für Baumwoll- und Jeansprogramme ist länger, wenn die Beladung 5 kg übersteigt.

SONDERFUNKTIONEN

Zusammen mit dem Programm können Sie eine oder mehrere Sonderfunktionen einstellen.

Drücken Sie entsprechende Taste, um die Funktion zu aktivieren oder zu deaktivieren.

Ist die Funktion aktiviert, leuchtet die LED über der Taste auf oder das Symbol erscheint auf dem Display.

FUNKTION TROCKEN +

Mit dieser Funktion wird die Wäsche stärker getrocknet. Es stehen 3 Optionen zur Verfugung:

MIN - Die zum Programm gehörende Standardauswahl.
MED Auswahlfur eine etwas stärker getrocknete Wäsche.
MAX - Auswahl für eine noch stärker getrocknete Wäsche.

Zum sanften Trocknen empfindlicher und temperaturempfindlicher Textilien (z. B. Acryl, Viskose). Mit dieser Funktion kommt die Wäsche beinahe knitterfrei aus der Maschine. Für Textilien mit dem Symbol auf dem Etikett.

FUNKTION KNITTERSCHUTZ

Verlängert die Knitterschutzphase (30 Minuten) am Ende des Trockenprogramms auf 90 Minuten. Diese Funktion schützt die Textilien vor Knitterfalten. Wahrend der Knitterschutzphase kann Wäsche entnomen werden.

FUNKTION SIGNAL

Wenn die Funktion Signal aktiviert ist, ertont das Signal:

amProgrammende
- zu Beginn und Ende der Knitterschutzphase
- bei einer Unterbrechung des Programms Das Signal ist standardmäßig aktiviert. Mit dieser Funktion können Sie den Ton ein oder ausschalten.

FUNKTION ZEITWAHL

Nur zusammen mit dem Zeitprogramm . Damit kann die Dauer des Trockenprogramms von min. 10 Min. bis max. 2 Stunden (in Schritten von 10 Min.) eingestellt werden.

FUNKTION ZEITVORWAHL

Zur Verzögerung des Programmstarts um mindestens 30 Minuten bis hochstens 20 Stunden.

1. Wahlen Sie ein Trockenprogramm und Funktionen.

2. Drücken Sie die Taste Zeitvorwahl wiederholt, bis die gewünschte Startzeitverzögerung im Display angezeigt wird (z. B. 12h, wenn das Programm nach einer Verzögerung von 12 Stunden gestartet werden soll.)

3. Drücken Sie die Taste Start/Pause, um die Funktion Zeitvorwahl zu aktivieren. Auf dem Display wird angezeigt, wie viel Zeit noch bis zum Programmstart verbleibt.

FUNKTION KINDERSICHERUNG

Die Kindersicherung kann eingeschaltet werden, um zu verhindern, dass Kinder mit dem Gerät speilen. Wenn die Kindersicherung eingeschaltet ist, sind alle Tasten sowie der Programmwahlschalter gespert (diese Funktion sperr nicht die Ein-/Aus- Taste). Zum Einschalten der Kindersicherung drücken Sie die Tasten Trocken + und Reverse Plus gleichzeitig, bis das Symbol im Display erscheint. Zum Ausschalten drücken Sie die obigen Tasten erneut, bis das Symbol im Display erlischt.

Die Kindersicherung kann eingeschaltet werden:

• Bevor Sie die Taste Start/Pause drücken - das Gerät kann nicht starten
  Nachdem Sie die Taste Start/Pause gestrückt haben - alle Tasten und der Programmwahlschalter sind deaktiviert.

STARTEN EINES PROGRAMMS

Zur Aktivierung eines Programms drücken Sie die Taste Start/Pause. Die LED über der Taste wechselt die Farbe und leuchtet nun rot.

ÄNDERN EINES PROGRAMMS

Zum Ändern eines Programms drucken Sie die Taste Ein/Aus, um das Gerät auszuschalten. Drucken Sie Ein/Aus, um das Gerät einzuschalten, und stellen Sie dann das Programm ein.

AM ENDE DES PROGRAMMS

Nach Abschluss des Trockenprogramms blinkt das Symbol im Display. Ist die Funktion Signal eingescheltet, ertont etwa eine Minute lang eine akustische Signfolge.

So entnahmen Sie die Wäsche:

1. Halten Sie die Ein/Aus -Taste 2 Sekunden gedrückt, um das Gerät auszuschalten.

TIPPS UND HINWEISE

UMWELTTIPPS

• Benutzen Sie keinen Weichspüler für Wäsche, die Sie anschließend in den Trockner geben. Im Wäschetrockner wird die Wäsche automatisch weich.
• Das Kondenswasser kann als destilliertes Wasser verwendet werden, z. B. zum Bügeln mit einem Dampfbügeleisen. Reinigen Sie das Kondensat zuvor (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flusen zu entfernen.
• Halten Sie die Lüftungsschlitze unter am Gerät stets frei.
• Halten Sie sich an die in der Programmtable aufgeführten Füllmengen.
• Achten Sie darauf, dass am Installationsort des Geräts eine gute Luftzirkulation herrscht.
• Reinigen Sie den Hauptfilter nach jedem Trockenprogramm.
• Reinigen Sie die Wärmetauscherfilter, wenn die entsprechende Kontrollampe auf dem Bedienfeld leuchtet.
• Schleudern Sie die Wäsche vor dem Trocknen gut.

WASSERHÄRTE UND LEITFÄHIGKEIT

Die Wasserhärte kann sich von Ort zu Ort untersuchen. Die Wasserhärte wirkt sich auf die Leitfähigkeit und die Funktionswise des Leitfähigkeitssensors aus. Wenn Sie den Wert der Leitfähigkeit des Wassers kennen, können Sie den Sensor für bessere Trockenergebnisse einstellen. Soändern Sie die Einstellung des Leitfähigkeitssensors:

1. Drehen Sie den Programmwahlschalter auf ein verfügbares Programm.

2. Öffnen Sie die Geräteür.

3. Entnahmen Sie die Wäsche.
4. Schlieben Sie die Geräteür.

Wichtig! Nach jedem Trockenprogramm:

• Filter reinigen
• Behälter leeren

(Siehe Kapitel REINIGUNG UND PFLEGE.)

1. Drücken Sie gleichzeitig die Tasten Trocken + und Knitterschutz . Halten Sie die Tasten gedrückt, bis eines dieser Symbole im Display erscheint:

2. [0] geringe Leitfähigkeit < 300 μS/cm

3. [0= mittlere Leitfähigkeit 300-600 μS/cm

4. [O] hohe Leitfähigkeit > 600 μS/ cm

5. Drücken Sie die Taste Start/Pause wiederholt, bis der gewünschte Grad eingestellt ist.

6. Drucken Sie gleichzeitig die Tasten Trocken + und Knitterschutz, um die Einstellung zu speichern.

ANZEIGE

"KONDENSWASSERBEHÄLTER VOLL"

Die Kontrollampe ist standardmäßig aktiviert. Sie leuchtet am Ende des Programms oder wenn der Wasserbehälter voll ist. Wenn Sie den Bausatz zur externen Ableitung des Kondenswassers installiert haben, kann die Kontrollampe deaktiviert werden. Ein- oder Ausschalten der Anzeige:

1. Drehen Sie den Programmwahlschalter auf ein verfügbares Programm.
2. Halten Sie die Tasten Trocken + und Signal gleichzeitig gedrückt, bis die korrekte Einstellung angezeigt wird:

Die Kontrollampe ist aus und das Symbol -0 entscheidt - Die Kontrollampe ist dauerhaft ausgeschaltet
Die Kontrollampe leuchtet und das Symbol - I erscheint - Die Kontrollampe ist eingeschaltet

REINIGUNG UND PFLEGE

REINIGEN DES HAUPTFILTERS

Am Ende eines jeder Programms leuchtet die Kontrollampe (Hauptfilter reinigen), um darauf hinzuweisen, dass der Hauptfilter gereinigt werden muss.

So reinigen Sie den Hauptfilter:

Der Filter hält Flusen zurück. Die Flusen loseisen sich während des Trockengangs von der Wäsche.

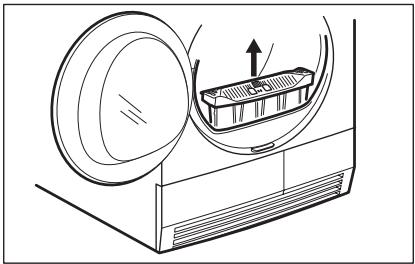

1. Öffnen Sie die Tür.

2. Ziehen Sie den Filter hersa.

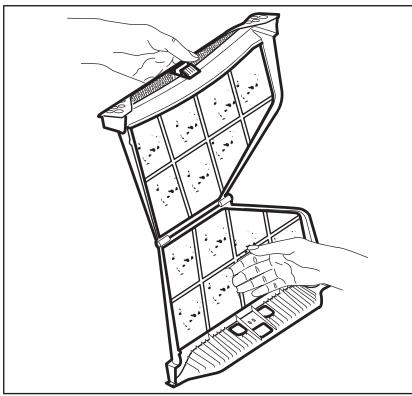

3. Öffnen Sie den Filter.

4. Reinigen Sie den Filter mit der feuchten Hand.

Vorsicht! Benutzen Sie den Trockner niemals ohne Hauptfilter oder mit einem beschädigten oder verstopften Filter.

Wichtig! Reinigen Sie den Hauptfilter nach jeder Trockenprogramm. Ein verstopfter Filter verlangert den Trockengang und erhöht den Energieverbrauch.

LEEREN DES KONDENSATBEHÄLTERS

Der Kondensatbehälter muss nach jedem Trockengang entleert werden.

So leeren Sie den Kondensatbehälter:

Warning! Vergütungsgefahr! Das Kondenswasserarf nicht getrucken

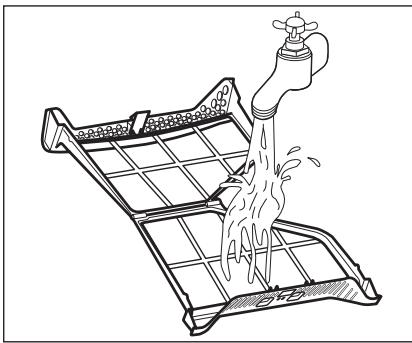

1. Reinigen Sie den Filter bei Bedarf mit einer Bürste und warmem Wasser. Schließen Sie den Filter.

2. Entfernen Sie die Flusen vom Filtersockel. Hierfür konnen Sie einen Staubsauger benutzen.

3. Setzen Sie den Filter in den Filtersockel.

Ist der Kondensatnehmer voll, bricht das Programm automatisch ab und die Kontrollampe Kondensatnehmer leeren leuchtet. Zur Fortsetzung des Programms leeren Sie den Kondensatnehmer und drucken Sie die Starttaste.

Sie können auch den Bausatz zur externen Ableitung des Kondenswassers installieren (siehe Kapitel: ZUBEHÖR).

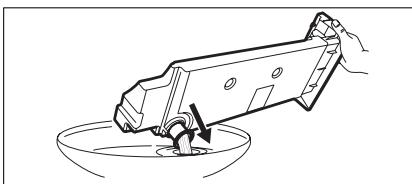

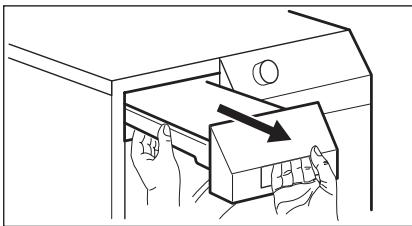

1. Ziehen Sie den Kondensatnehmer her- raus und halten Sie hin waagerecht.
2. Ziehen Sie die Kunststoffverbindung Heraus und entleeren Sie den Kondensatbehälter in ein Waschbecken.
3. Schieben Sie die Kunststoffverbindung ein und setzen Sie den Kondensatbehälter ein.

oder für die Zubereitung von Speisen verwendet werden.

i Das Kondenswasser kann als destillertes Wasser verwendet werden, z. B. zum Bugeln mit einem Dampfbügeleisen. Filtern Sie das Kondenswasser gegebenenfalls (z. B. mit einem Kaffee-filter), um eventuelle Rückstände oder Flusen zurückzuhalten.

REINIGEN DER WÄRMETAUSCHERFILTER

Wenn die Anzeige (Wärmetauscher filter rei-nigen) leuchtet, müssen die Filter gereinigt werden.

So reinigen Sie die Filter:

Das Reinigungssinterval der Filter hangt vom Wäschotyp und der -menge ab.

Trocken Sie stets die maximale Beladungsmenge, reinigen Sie die Filter nach jedem dritten Trockengang.

1. Öffnen Sie die Einfülltür.
2. Schieben Sie den Entriegelungsknopf am unteren Rand der Einfußtür zur Seite und öffnen Sie die Wärmetauschertür.

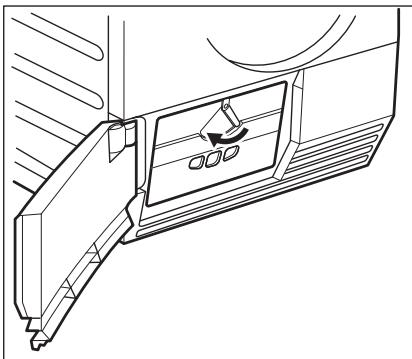

3. Drehen Sie die Verriegelung, um die Wärmetauscherabdeckung zu öffnen.

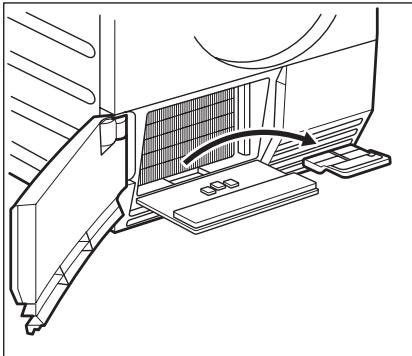

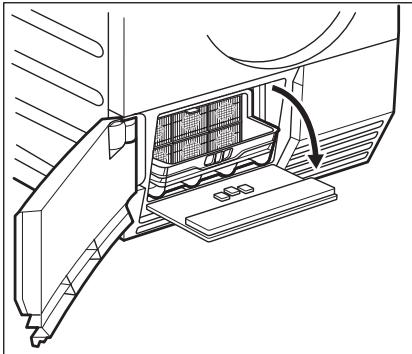

4. Klappen Sie die Abdeckung des Wärmetauscher filters nach unten.

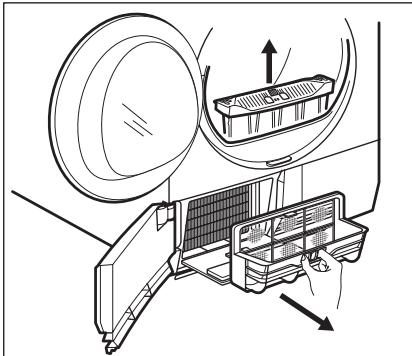

1. Ziehen Sie den Hauptfilter nach oben. Halten Sie den Wärmetauscherfilter fest undziehen Sie inhn aus dem unteren Fach heraus.

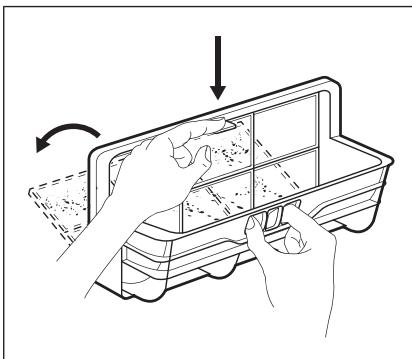

2. Drücken Sie auf den Haken, um den Filter zu öffnen.

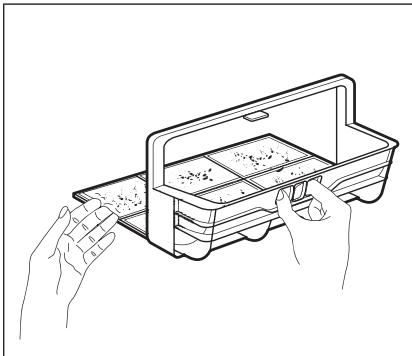

3. Reinigen Sie den Filter mit der feuchten Hand. Reinigen Sie den Filter bei Bedarf mit einer Bürste und warmem Wasser. Schließen Sie den Filter.

1. Reinigen Sie den einzelnen Filter im Soxckel.

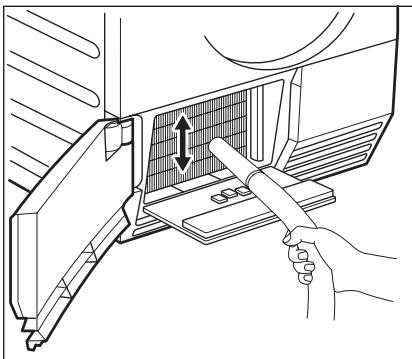

2. Entfernen Sie, je nach Bedarf, alle 6 Monate die Flusen aus dem Wärmetauscherfach. Hierfür konnen Sie einen Staubsauger benutzen.

Vorsicht! Benutzen Sie den Wäschetrockner nie mit von Flusen zugesetzten Wärmetauscherfiltern. Dies könnte zur Beschädigung des Wäschetrockners führen. Außer dem erhöht sich auch der Energieverbrauch. Verwenden Sie für die Reinigung des Wärmetauscherfachs keine scharfen Gegenstände. Benutzen Sie den Trockner nie ohne Filter.

1. Setzen Sie den kleinen Filter und den Wärmetauscherfilter wieder ein.
2. Schlieben Sie die Wärmetauscherabdeckung.
3. Verriegeln Sie die Abdeckung, bis sie einrastet.
4. SchlieBen Sie die Abdeckung des Wärmetauscher filters.
5. Schließen Sie die Wärmetauschertür.
6. Setzen Sie den Hauptfilter wieder ein.

REINIGEN DER TROMMEL

! Warning! Ziehen Sie vor der Reinigung des Geräts den Netzstecker.

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung der Trommelinenflächen und Wäscheabweiser. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

Vorsicht! Verwenden Sie keine Scheuermittel oder Metallschwammchen zum Reinigen der Trommel.

BEDIENFELD UND GEHÄUSE REINIGEN

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung des Bedienfelds und Gehäuses.

Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

Vorsicht! Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

FEHLERSUCHE UND KUNDENDIENST

FEHLERSUCHE

Problem1)	Mögliche Ursache	Abhilfe
Das Gerätk Funktioniert nicht.	Der Wäschetrockner ist nicht an die Stromversorgung angeschlossen.	Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Sicherungsder Hausinstallation.
	Die Einfülltür ist offen.	Schließen Sie die Einfülltür.
	Die Ein/Aus -Taste wurde nicht ge-druckt.	Drücken Sie die Ein/Aus -Taste.
	Die Start/Pause -Taste wurde nicht ge-druckt.	Drücken Sie die Start/Pause -Taste.
	Das Gerät befindet sich im Standby-Modus.	Drücken Sie die Ein-/Aus -Taste.
Nicht zufriedenstellende Trockener-gebisse.	Es wurde ein falsches Programm einge-stellt.	Wahlen Sie ein geeignetes Programm.2)
	Der Filter ist verstopft.	Reinigen Sie den Filter.3)
	Die Funktion Trocken Plus war auf mini-mal gestellt.	Stellen Sie die Funktion Trocken Plus auf mittel oder maximal.
	Die Wärmetauscherfilter sind verstopft.	Reinigen Sie die Wärmetauscherfilter.3)
	Die Beladung des Geräts ist zu hoch.	Stellen Sie sicher, dass das maximale Fassungsvermögen nicht überschritten wurde.
	Das Lüftungsgitter ist verstopft.	Reinigen Sie das Lüftungsgitter am Boden des Geräts.
	Die Innenflächen der Trommel sind ver-schmutzt.	Reinigen Sie die Innenflächen der Trommel.
	Die Wasserhärte ist zu hoch.	Stellen Sie die entsprechende Wasser-härte ein.4).
Die Einfüllturschreiben nicht.	Der Filter ist nicht eingerastet.	Setzen Sie den Filter korrekt ein.
	Zwischen der Tür und der Dichtung ist Wäsche eingeklemmt.	Laden Sie die Wäsche richtig in die Trommel.
Err (Fehler) auf dem Dis-play.	Sie haben nach dem Programmstart versucht, das Programm oder die Funktion zu ändern.	Schalten Sie den Wäschetrockner aus und wieder ein. Wahren Sie ein neues Programm.
	Die Funktion, die Sie einschalten möch-ten,lässt sich nicht mit dem ausgewählten Programm kombinieren.	Schalten Sie den Wäschetrockner aus und wieder ein. Wahren Sie ein neues Programm.
Keine Trommelbeleuch-tung.5)	Defekte Trommelbeleuchting.	Kontaktieren Sie den Kundendienst und halten Sie die Trommelbeleuchting austauschen.
Ungewöhnlicher Zeitab-lauf im Dis-play.	Die voraussichtliche Programmdauer wird unter Berücksichtigung der Menge und des Feuchtegrades der Wäsche er-rechnet.	Dieser Vorgang erfolgt automatisch; es handelt sich nicht um eine Gerätestö-rung.
Das Pro-gramm ist ausgeschal-tet.	Der Wasserbehälter ist voll.	Leeren Sie den Behälter3), drücken Sie die Taste Start/Pause .
Der Trocken-gang ist zu kurz.	Es befindet sich nicht genügend Wäsche in der Trommel.	Wählen Sie ein Zeitprogramm. Die Zeit-dauer ist entsprechend der Wäsche-menge einzustellen. Zum Trocknen ei-nes einzelnen Teils oder geringer Wäschemengen sollen den kurze Zeiten ausge-wählten werden.
	Die Wäsche ist zu trocken.	Wählen Sie ein Zeitprogramm oder eine höhere Trocknungsstufe (z. B. Extratro-cken).
	Der Filter ist verstopft.	Reinigen Sie den Filter.
	Die Beladung des Geräts ist zu hoch.	Stellen Sie safer, dass das maximale Fassungsvermögen nicht übersritten wurde.
Der Trocken-gang ist zu lang.6)	Die Wäsche wurde nicht genug ge-schleudert.	Schleudern Sie die Wäsche richtig.
	Die Raumtemperatur ist zu hoch, es handelt sich nicht um eine Gerätestö-rung.	Falls möglich, senken Sie die Raumtem-peratur.

1) Das Display zeigt eine Fehlermeldung an (z. B. E51): Schalten Sie den Wäschetrockner aus und wieder ein. Wahlen Sie ein neue Programm. Drücken Sie die Start/Pause -Taste. Funktioniert das Gerät nicht? - Wenden Sie sich an den Kundendienst unter Angabe des Fehlercodes.
2) Lesen Sie die Programmbeschreibung - siehe PROGRAMME
3) Siehe Kapitel REINIGUNG UND PFLEGE
4) Siehe Abschnitt WASSERHÄRTE im Kapitel TIPPS UND HINWEISE
5) Nur Trockner mit Trommelbeleuchtung.
6) Hinweis: Nach spätestens 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel Ende des Trockengangs).

TECHNISCHE DATEN

Höhe x Breite x Tiefe	850 x 600 x 600 mm (maximal 640 mm)
Trommelvolumen	118 Liter
maximale Tiefe bei geöffneter Einfülltür	1090 mm
maximale Breite bei geöffneter Einfülltür	950 mm
Höhenverstellbarkeit	850 mm (+ 15 mm - Fußeinstellung)
Gewicht des Geräts	53 kg
Max. Fassungsvermögen	8 kg
Spannung	230 V
Frequenz	50 Hz
Erforderliche Sicherung	4 A
Gesamte Leistungsaufnahme	900 W
Energie-Effizienzklasse	A
Energieverbrauch kWh/Trockengang 1)	2,1 kWh
Jährlicher Energieverbrauch2)	121,6 kWh
Verwendungsart	Haushalt
Zulässige Umgebungstemperatur	+ 5 °C bis + 35 °C

1) 8 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121
2) Summe des ungebären Energieverbrauchs zum Trocknen von:
150 kg Koch-/Buntwäsche mit dem Programm Schranktrocken
+280 kg mit dem Programm Bügeltrocken
+ 150 kg pflegeleichte Wäsche mit dem Programm Schranktrocken.

Dieses ist der ungebene Verbrauch für einen Vierpersonenhaushalt, in dem der Wäschetrockner richtig eingesetzt wird.

MONTAGE

Die Höhe des Wäschetrockners ist verstelltbar. Justieren Sie dazu die Fuß (siehe Abbildung).

AUSPACKEN

Vorsicht!

Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

Entfernen der Styroporteile:

1. Öffnen Sie die Einfülltur.
2. Ziehen Sie den Kunststoffschlauch mit den Styroproteilen aus der Trommel Heraus.

MONTAGE ALS EINBAUGERÄT

Das Gerät kann freiestehend oder unter einer Kuchenarbeitsplatte in einer Nische mit den entspruchenden Abmessungen montiert werden (siehe Abbildung).

TÜRANSCHLAG DER EINFÜLLTÜR WECHSELN

Die Einfüllt für kann vom Benutzer an der gegenüberliegenden Seite angebracht werden

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass theses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorg desses Produktschützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling theses Produktshalten Sie von ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

den. So kann die Wäsche in einigen Fällen einfacher eingelegt und entnommen werden. (Siehe separates Blatt.)

Wohin mit den Altgeräten?

Überall Dort wo neue Geräte verkauf
werden oder Abgabe bei den officiellen
SENS-Sammelstellen oder offiziellen
SENS-Recyclern.
Die List der officiellen SENS
Sammelstellen findet sich unter
www.sens.ch.

VERPACKUNGSMATERIALIEN

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprchenden Recyclingbehältern.
