BEDIENUNGSANLEITUNG PARTNER B 249 29CC AEG-ELECTROLUX

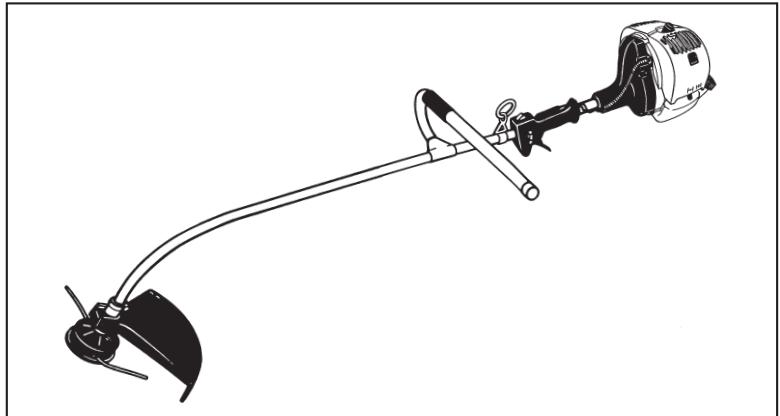

B 246/25 cc B 249/29 cc

A.

D.

B.
E.

C.
F.

WICHITGE INFORMATION: Lesen Sie diese Hinwische zur Handha-bung des Gerats aufmerksam durch. Verwenden Sie es erst, wenn Sie sind sich, daß Sie alle Anweisungen verstanden haben und gut aufbewahren.

E

CE Konformitätserklarung

Der Unterzeichne, bevollmächtigt durch E.O.P.I., erklar, daß folgende Geräte: B 246/249, hergestellt durch E.O.P.I., Valmadra, Italia, den Europäischen Richtlinien 98/37/EEC (Maschinenrichtlinie), 93/68/CEE (CE Kennzeichnungsrichtlinie) & 89/336/CEE (EMV Richtlinie) entsprechen, richtlinie 2000/14/CEE (Anhang V).

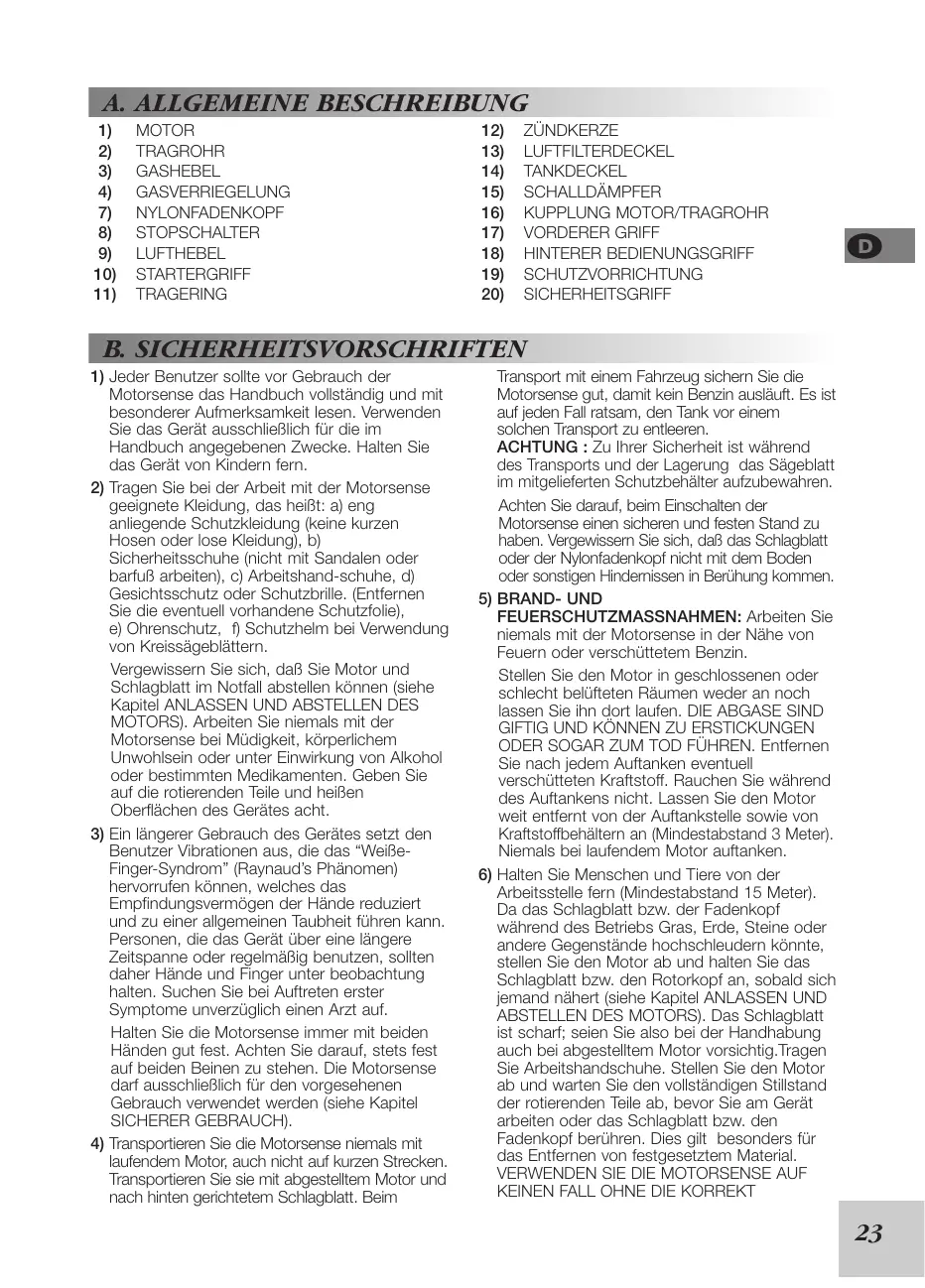

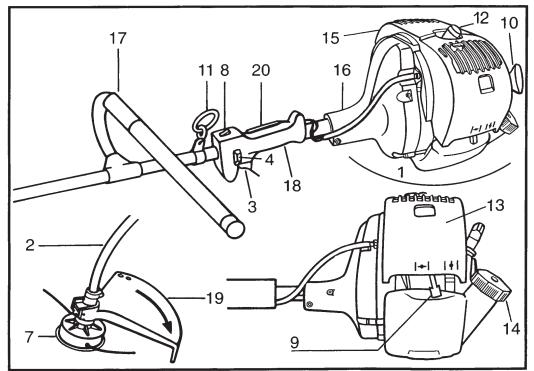

A. ALLGEMEINE BESCHREIBUNG

1) MOTOR
2) TRAGROHR
3) GASHEBEL
4) GASVERRIEGELUNG
7) NYLONFADENKOPF
8) STOPSCHALTER
9) LUFTHEBEL
10) STARTERGRIFF
11) TRAGERING

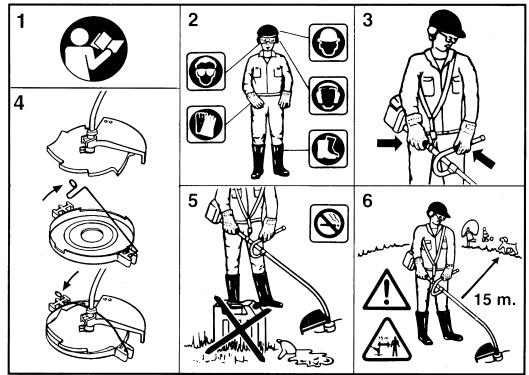

B. SICHERHEITSVORSCHRIFTEN

1) Jeder Benutzer sollte vor Gebrauch der Motorsense das Handbuch vollständig und mit besonderer Aufmerksamkeit lesen. Verwenden Sie das Gerät ausschließlich für die im Handbuch angegebenen Zwecke. Halten Sie das Gerät von Kindern fern.
2) Tragen Sie bei der Arbeit mit der Motorsense geeignete Kleidung, das heißt: a) eng anliegende Schutzkleidung (keine kurzen Hosen oder lose Kleidung), b) Sicherheitsschuhe (nicht mit Sandalen oder barfuß arbeiten), c) Arbeitshand-schuhe, d) Gesichtsschutz oder Schutzbrille. (Entfernen Sie die eventuell vorhandene Schutzfolle), e) Ohrenschutz, f) Schutzhelm bei Verwendung von Kreissägeblättern.

Vergewissern Sie sich, daß Sie Motor und Schlagblatt im Notfall abstellen können (siehe Kapitel ANLASSEN UND ABSTELLLEN DES MOTORS).Arbeiten Sie niemals mit der Motorsense bei Mädigkeit, körperlichem Unwohsein oder unter Einwirkung von Alkohol oder bestimmten Medikamenten. Geben Sie auf die rotierenden Teile und heiBen Oberflächen des Gerätes acht.

3) Ein längerer Gebrauch des Gerätes setzen den Benutzer Vibrationen aus, die das "Weiße-Finger-Syndrom" (Raynaud's Phenomen) hervorrufen können, welche das Empfindungsvermögen der Höhe reduziert und zu einer allgemeinen Taubheit führen kann. Personen, die das Gerät über eine langere Zeitspanne oder regelmäß benutzen, sollen den Haide und Finger unter beobachtung halten. Suchen Sie bei Aufreten erster Symptome unverzüglich einen Arzt auf.
Halten Sie die Motorsense immer mit beiden Händen gut fest. Achten Sie darauf, stets fest auf beim Beinen zu stehen. Die Motorsense darf ausschließlich für den vorgesehenen Gebrauch verwendet werden (siehe Kapitel SICHERER GEBRAUCH).
4) Transportieren Sie die Motorsense niemals mit laufendem Motor, auch nicht auf kurzen Strecken. Transportieren Sie sie mit abgestelltem Motor und nach halten gerichteten Schlagblatt. Beim

Transport mit einem Fahrzeug sichern Sie die Motorsense gut, damit kein Benzin auslauft. Es ist auf jeder Fall ratsam, den Tank vor einem solchen Transport zu entleeren.

ACHTUNG: Zu Ihrer Sicherheit ist während des Transports und der Lagerung das Sägeblatt im mitgelieferten Schutzbehälter aufzubewahren.

Achten Sie darauf, beim Einschalten der Motorsense einen sicheren und fester Stand zu haben. Vergewissem Sie sich, daß das Schlagblatt oder der Nylonfadenkopf nicht mit dem Boden oder sonstigen Hindemissen in Berühung kommt.

5) BRAND- UND

FEUERSCHUTZMASSNAHMEN:Arbeiten Sie niemals mit der Motorsense in der Nane von Feuern oder verschüttetem Benzin.

Stellen Sie den Motor in geschlossenen oder schlechteten Räumen weder an noch halten Sie hier dont laufen. DIE ABGASE SIND GIFTIG UND KÖNNEN ZU ERSTICKUNGEN ODER SOGAR ZUM TOD FühREN. Entfernen Sie nach jedem Auftanken eventuell verschütteten Kraftstoff. Rauchen Sie während des Auftankens nicht. Lassen Sie den Motor welt erreit von der Auftankstelle sowie von Kraftstoffbehältern an (Mindestabstand 3 Meter). Niemals bei laufendem Motor auftanken.

6) Halten Sie Menschen und Tiere von der Arbeitsstelle fern (Mindestabstand 15 Meter). Da das Schlagblatt bzw. der Fadenkopf während des Betriebs Gras, Erde, Steine oder andere Gegenstände hochscheidern können, stellen Sie den Motor ab und halten Sie das Schlagblatt bzw. den Rotorkopf an, sobald sich{jemand nahert (siehe Kapitel ANLASSEN UND ABSTELLLEN DES MOTORS).Das Schlagblatt ist scharf; sieien Sie also bei der Handhabung auch bei abgestellttem Motor vorsichtig.Tragen Sie Arbeitshandschuhe. Stellen Sie den Motor ab und warten Sie den vollständigen Stillstand der rotierenden Teile ab, bevor Sie am Gerät arbeiten oder das Schlagblatt bzw. den Fadenkopf berühren. Dies gilt besonders fur das Entfernen von festgesetzm Material. VERWENDEN SIE DIE MOTORSENSE AUF KEINEN FALL OHNE DIE KORREKT

ANGEBRACHE SCHUTZVORRICHTUNG (siehe Kapitel SICHERER GEBRAUCH und MONTAGE VON SCHLAGBLATT UND NYLONFADENKOPF). Die Nichtbeachtung dieser Vorschriften kann zu gefährlichen Situationen führen wie a) Kontakt mit den rotierenden und scharfen Teilen,b) Hochschleudern verschiedener Gegenstände.

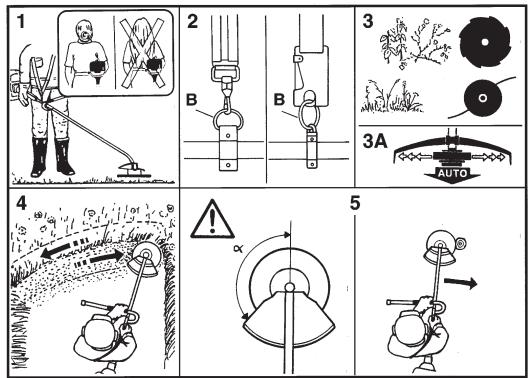

C. SICHERER GEBRAUCH

Halten Sie das Gerät beim Gebrauch rechtsseitig vom Körper. So konnen die Abgase frei austreten, ohne von der Kleidung des Benutzers befindert zu werden. Sollen Sie bisher nicht mit einer Motorsense garbeitet haben, nehmen Sie sich Zeit um sich mit der Bedienungsweise vertraut zu machen. Überprüfen Sie das Gerät vor jedem Gebrauch sorgfältig: Vergewissern Sie sich, daß keine gelockerten Schrauben, beschädigten Teile oder Kraftstoffverluste vorliegen. Tauschen Sie eventuell beschädigte bzw. verschlissene Zubehörtele aus (Schlagblätter, Fadenköpe, Schutzvorrichtungen). Lassen Sie Wartungs- und Reparaturarbeiten nur von autorisierten Kundendienststellen durchführren.

Hinweis: Um den einwandfreiien Betrieb und die Sicherheit des Gerätes nicht zu beeinträchtigen, versichern Sie sich, daß nur Originalsatzteile verwendet werden. Vermeiden Sie einen übermöbig langen Gebrauch der Motorsense; die Vibrationen können schädlich sein.

1) Entfernen Sie vor jedem Gebrauch im Arbeitsbereich befindliche Steine, Glasscherben, Stricke, Metallteile und sonstige Gegenstände, die sich auf den rotierenden Teilen festsetzen oder gefährlich weggeschleudert werden konnten.

Schneiden Sie nur die für das jeweilige Zubehör empfohlenen Materialien. Achten Sie dazu darauf, daß das Schneidwerkzeug nicht mit Steinen, Metalteilen usw. in Berührung kommt. Binden Sie langes Haar sichere auf weniger als Schulterlänge zusück.

Lagen Sie vor dem Gebrauch die Tragegurte richtig an.Stellen Sie diese mit Hilfe der Schnalle so ein, daß sich die Motorsense rechts von Ihnen im Gleichgewicht und das Schlagblatt bzw. der Fadenkopf parallel zum Boden befindet. Verwenden Sie das Gerät nicht bei instabiler Beinstellung; die Kontrolle des Gleichgewichts ist unbedingte Voraussetzung. Bewegen Sie sich niemals rückwärts, da sie während des Arbeitsens Gegenstände und andere Gefahren hinter sich nicht erkennen können. Bei Modellen mit Deltagriff, für die der Gebrauch von Schlagblättern vorgesehen ist, muß unbedingt die下半ch absperrende Griffveränderung angebracht werden. Diese Griffveränderung soll ein übermöiges Ausschlagen des Gerätes verhindern und gewährleistet einen

ACHTUNG

Lassen Sie den Motor niemals getrennt vom Tragrohr an, da sonst die Kupplung explodingen könnte.Vergewissern Sie sich bei den Geräten mit Kupplung, daß das Schneidwerkzeug bei leerlaufendem Motor stillstehen.

Sicherheitsabstand zwischen Benutzer und Metallblatt.

2) Der Tragering (B) muß in der Ausgangsstellung verbleiben, um das Gleichgewicht des Gerätes zu gewährleisten. Bei Modellen mit V-formigen Griff kann der vordere Halbgriff für einen bequemeren Gebrauch getrennt eingestellt werden.
3) Für ihre Motorsense stehen folgende Zubehörteile zur Verfügung: a) Schlagblatt, b) Nylonfadenkopf.

Montieren Sie kein Schlagblatt ohne den korrekten Einbau aller vorgesehenen Teile. Andernfalls konnte sich das Schlagblatt offen und den Benutzer bzw. andere Personen verletzen.

a) BEI VERWENDUNG EINES ROTIERENDEN SCHLAGBLATTES MULLS UNBEDINGT DIE ENTSPRECHENDE SCHUTZVORRICHUNG ANGEBAUT WERDEN.
b) BEI VERWENDUNG EINES FADENKOPFES MUSS UNBEDINGT DIE ENTSPRECHENDE SCHUTZVORRlichtUNG ANGEBAUT WERDEN.

Halten Sie den vorderen Teil des Gerätes (Schlagblatt bzw. Fadenkopf) beim Gebrauch unterhalb der Taille.

NYLONFADENKOPF:

Achten Sie daraufuf, daß dieser immer korrekt montiert ist. Verwenden Sieihn für die Schur von Grasböden, zum Schneiden von Gras und Unkraut an Rändern oder Dort, wo Hindernisse wie Bäume, Einzäunungen und Mauern vorhanden sind. Der Nylonfadenkopf schrankt außer dem Beschädigungen von Pflanzen und Baumrinden ein. Verwenden Sie für die Fadenköffe ausschließlich vom Hersteller empfehlene Faden aus flexiblem Material und niemals Metalfaden, die brechen und zu gefährlichen Geschossen werden können

SCHLAGBLATT:

Achten Sie immer auf eine korrekte Montage.
Beachten Sie bei der Montage der
Schneidwerkzeuge genaustens die
Anweisungen im Kapitel MONTAGE VON
SCHLAGBLATT UND NYLONFADENKOPF.

Achten Sie beim Befestigen der Schneidwerkzeuge darauf, daß alle mitgelieferten Teile laut Beschreibung korrekt

und in der richtigen Reihenfolge montiert werden.

3a)AUFTIPP-AUTOMATIK ZUR FADENVERLÄNGERUNG

Die Nylonschnur des Fadenkopfes verkurzt sich während des Arbeitsens durch normale Abnutzung. Bei zu kurzer Schnur tippen Sie den Fadenkopf während er lauft kurz auf den Boden. Hierdurch wird automatisch ein Stück Faden nachgefütter. Ein in den Spritz-Schutz integriertes Messer stellt anschließend sicher, daß der Faden auf optimale Länge abgeschritten wird. (Zu lange Schnur reduziert Motorgeschwindigkeit und damit Schneidleistung.)

4) SCHLAGBLÄTTER: Mit Hilfe der Schlagblätter können alle Arten von Gras, Gestrüpp und Strauchern geschritten werden. Bewegen Sie das Gerät wie eine Sense. Schneiden Sie stets mit bis zum Anschlag durchbezogenem Gashebel.
5) ACHTUNG: Verwenden Sie nur gut geschärfte Schlagblätter. Ein Schlagblatt mit abgenutzten Zähen bereitet nicht nur Schwierigkeiten beim

Schneiden, sondern kann darüber hinaus zu einem RUCKSTOSS, das heißt starkem Asschlagen des Gerätes führen/ welches durch das Auftreffer des Schlagblattes auf Holz oder andere feste Gegenstände hervorgerufen wird. Diese Stoß kann sich vom Gerät auf den Benutzer übertragen und zu einem Verlust der Kontrolle über das Gerät führen. Arbeiten Sie davon nie mit beschädigtem Schlagblatt, sondern tauschen Sie es aus.

RUCKSTOSS: Dieser kann auch bei Verwendung jeglicher Art von Kreissägeblättern im gekennzeichneten Gefahrenbereich auftreten. Schneiden Sie dazu nur im verbleibenden Bereich.

VERWENDEN SIE AUSSCHLIEBLICH DIE BEI IHRER AUTORISIERTEM KUNDENDIENSTELLE ERHALTLICHEN ORIGINALZUBEHOR- UND ERSATZEILE. DIE BENUTZUNG VON NICT ORIGINALZUBEHOR UND -ERSATZEILEN ERHOHT DIE UNFALLGFAHR. IN DIESEM FALL ÜBERNIMMT FÜR PERSONEN- ODER SACHSCHÄDEN KEINE VERANTWORTUNG.

Verwenden Sie ausschließlich den im vorliegenden Handbuch empfohlenen Kraftstoff.

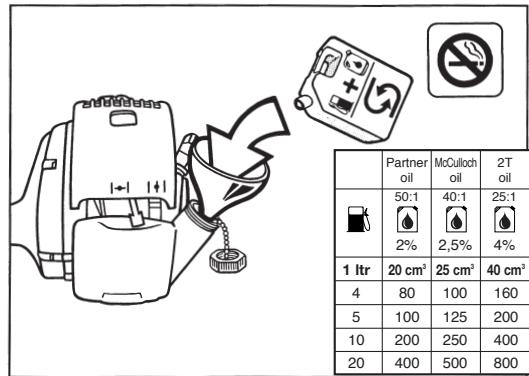

Das Gerät ist mit einem Zweitaktmotor ausgestattet und muß davon hermet mit einem Benzin-Olgemisch betrieben werden. Verwenden Sie Super Verbleit oder bleifreies Benzin mit mindestens 90 Oktan.

Kaufen Sie Öl nur in versiegelten Behältern. Die beste Mischung erhalten Sie, wenn Sie zuerst das Öl in einen geeigneten Kanister gießen und erst anschließend das Benzin hinzufugen.

Die Verwendung von qualitativ minderwertigem Benzin oder Öl kann zu verminderner Leistungsfähigkeit führen oder auch die Lebensdauer gewisser Komponenten verkurzen.

Verbleites Benzin

Bei der Verwendung von verbleitem Benzin verwenden Sie entweder 5% (20:1) eines tatsächchen 2-Takt Markenöls oder 2.5% (40:1) Motorenöl.

Bleifreies Benzin

Für eine geeignete Mischung mit bleifreibem Benzin verwenden Sie vollkommen synthetisches 2-Takter Öl oder 2-Takter Motorenöl. Der Ölanteil sollte in beiden Fällen 2.5% (40:1) betragen.

Wichtig

Kanister mit Kraftstoffgemisch vor jedem Gebrauch gut schütteln.

Zweitaktergemische zersetzen sich schnell und sollenn innerhalb von 2 Monaten aufgebraucht werden.

Wir empfehlen dazu, jeweils nur die unmittelbar benöttigte Menge Kraftstoffgemisch vorzubereiten. d Monate sind. Dies kann zu Motorschäden führen.

Achtung

Niemals während des Umgangs mit Kraftstoff rauchen. Öffnen Sie den Tankdeckel immer langsam, damit eventuellvorhandener Druck entweichen kann. Niemals in geschlossenen Räumen oder in der Höhe von Flammen oder Funken auftanken.

Sicherheit beim Umgang mit Kraftstoff

Benzin ist leicht entflammbar. Vor dem Umgang mit Benzin mussen alle offenen Flammen gelöscht werden. Rauchen ist strengstens verboten. Vermeiden Sie das Verschüttungen von Benzin. Bewahren Sie den Brennstoff an einem gut gelufteten Ort in eigens dazu zugelassenen Behältern auf. Lassen Sie Geräte niemals mit gefülltem Tank in geschlossenen oder weniger belufteten Räumen, in denen die vom Benzin produzierten Gase in den Bereich von Feuerquellen oder Flammen von Brennern, Heizungen, Boilem, Textiltrocknern usw.kommen konnten.

Die von Brennstoffen entwickelten Dämpfe konnen Explosionen oder Brände verursachen. Bewahren Sie niemals große Mengen Kraftstoff auf. Achten Sie darauf, den Tank niemals vollkommen leer laufen zu halten, um Schwierigkeiten beim Wiederanlassen zu vermeiden und die Lebensdauer des Motors zu verlangern.

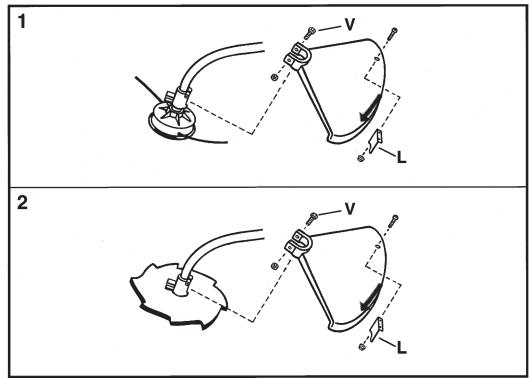

EMONTAGE DER SCHUTZVORRICHTUNGEN

Aus Sicherheitsgründen dürfen alle Arten von Schlagblättern oder Nylonfadenkopfen nur in Verbindung mit den entsprechenden Schutzblechen verwendet werden.
Verwenden Sie grundsätzlich nur Schlagblätter bzw. Fadenkopfe, auf denen eine ZULÄSSIGE DREHZAHL von mindestens 10.500 min-

angegeben ist (siehe Herstellerstempel). Das Schutzblech fur die Verwendung des Nylonfadenkopfes wie in der Abbildung anbringen. Ziehen Sie die Stellschraube (V) fest. Faden-schneidmesser (L): wie in der Abbildung befestigen.

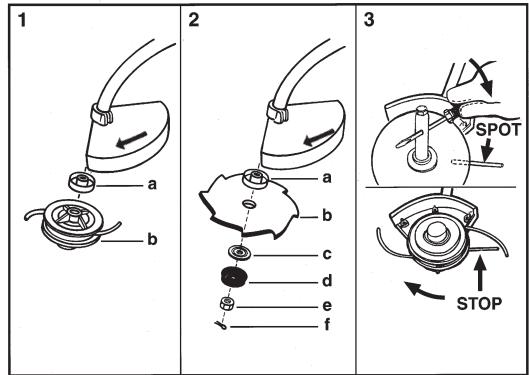

F MONTAGE VON SCHLAGBLATT UND NYLONFADENKOPF

Montieren Sie das für das jeweilige Schneidwerk-zeug richtig Schutzblech. Beachten Sie damit die auf dem Tragrohr oder dem Schutzblech angegebene Drehrichtigung (siehe Kapitel MONTAGE DER Schutzbleche).

1) Montieren Sie den Nylonfadenkopf wie in der Illustration dargestellt: a) obere Abdeckkappe, b) Nylonfadenkopf. Im Uhrzeigersinn festschrauben.
2) Montieren Sie das Metallschlagblatt wie in der Illustration dargestellt: a) obere Abdeckkappe mit Blattzentrierung, b) Metallblatt mit Beschriftung nach unten, c) Gegenflansch für Schlagblatt, d) feste Kappe, e) Sicherungsmutter, f) Sicherheitssplint.

3) Beim Anziehen halten Sie Schlagblatt und Abdeckkappe ohne Kraftaufwand fest, indem Sie entweder den mitgelieferten Schraubenzieher oder einen Stift in die entsprechenden Bohrungen der Abdeckkappe und des Getriebegehauses stecken. Drehen Sie zuerst die Abdeckkappe, bis die beiden Bohrungen übereinanderliegen.

Hinweis: Verwenden Sie grundsätzlich nur Schlagblätter bzw. Nylonfadenköppe, auf denen eine ZULÄSSIGE DREHZAHL von mindestens 10.500min^-1 angegeben ist (siehe Herstellerstempel).

Zum Austausch der Nylonschur folgen Sieitte den Abbildungen N1-5 im vorderen Teil dieser Anleitung.

G. MONTAGE VON MOTOR UND TRAGROHR

ACHTUNG: Lassen Sie den Motor nicht ohne das Tragrohr an, da sonst die Kupplung explodieren können.
1) Die Welle (A) so in die Motorkupplung (B) einsetzen, daß die Vierkantmutter (C) der Kupplung und das Vierkantendstück (D) der Stange ineinanderpassen.

Die Welle mit Rechts/Linksbewegungen bis zum Anschlag drehen. Ziehen Sie die Feststellschraube (E) im Uhrzeigersinn an. jetzt ist die Welle fest mit der Kupplung verschaubt.

2) Sollte die Kupplung nicht ans Motorgehäuse montiert sein, das Gestänge im Sitz auf dem Motor lagern. Die 4 Schrauben (A) kreuzweise anziehen.

3) Die Ose (A) des Massekabels auf das Endstück der Gasleitung legen und die Unterlegscheibe (B) motieren. Die Gasleitung in den Hohlraum (C) stecken, die zweite Unterlegscheibe (B) montieren und die Sechskantramutter aufsetzen.
4) Die Verstellschaube des Gaszuges (B) in den entsprechenden Schlitz (C) legen.
5) Die Mutter (D) des Gaszuges so einstellen, daß das Kabel sich in dem Schlitz liegt mit einem Spiel von 1 mm bewegen laßt. Nun die Kontermutter (E) einschrauben.
6) Kabel des Abstell-Schalters (STOP) in den Steckanschluss stecken.

H. MONTAGE DER HANDGRIFFE

VORDERER GRIFFSTOCK

Zu Ihrer Sicherheit befestigen Sie den Griffitte vor dem auf dem Tragrohr befindlichen Aufkleber. Wenn Sie den Nylonfadenkopf montieren, halten Sie einen Abstand von 11 cm zum hinteren

Handgriff ein, bei der Verwendung von Metallschlagblättern hingegen 36 cm. Der Griff muß sich immer in rechtwinklicher Stellung zum Tragrohr befinden. Diese Position gewährleistet optimale Balance und Sicherheit.

I. ANLASSEN UND ABSTELLEN DES MOTORS

ACHTUNG: Lesen Sieitte vorher die Kapitel SICHERHEIT, SICHERER GEBRAUCH und SYMBOLE.

KALTSTART

1) Der Abstellschalter befindet sich in I Position (Start).
2) Drücken Sie den Sicherheitshebel (S) herunter, ziehen Sie am Gashebel (A) und schalten Sie die Gasverriegelung (B) ein. Lassen Sie zuerst den Gashebel (A) und dann die Gasverriegelung (B) los. ACHTUNG: Bei eingeschalteter Gasverriegelung (B) dreht sich das Schlagblatt bzw. der Fadenkopf.
3) Bringen Sie den Luftthebel (E) in die geschlossene Position | | .
4) Pumpen Sie mehrmals den Einspritzanlasser (C), bis Sie den Kraftstoff im Schlauch (D) in den Tank zurückflieBen sehen. Ziehen Sie am Anlaßseil, bis der Motor zündet.
5) Bringen Sie den Lufthebel (E) in die geöffnete Position |+|. Ziehen Sie danach solange am Anlaßseil, bis der Motor anspringt. Lassen Sie den Motor einige Sekunden laufen. Halten Sie die Motorsense dabei gut fest.Schalten Sie

danach die Gasverriegelung aus, indemn Sie den Gashebel bis zum Anschlag durchziehen. Der Motor bleibt so im Leerlauf stehen.

WARMSTART

Stopschalter in Position I (START) bringen. Gashebel in Leerlaufstellung (loslassen) und Lufthebel in geoffnete Position 1 bringen. Pumpen Sie mehrmals den Einspritzanlasser (C), bis Sie den Kraftstoff im Schlauch (D) in den Tank zurückflieben sehen. Ziehen Sie am AnlaBseil.

ACHTUNG: Bei eingeschelteter Gasverriegelung (B) dreht sich das Schlagblatt bzw. der Fadenkopf.

6) ABSTELLEN DES MOTORS

Drucken Sie den Stopschalter und bringen Sie in die Position 0 (STOP).

ACHTUNG: Nach Abschalten des Motors drehen sich Schlagblatt bzw. Fadenkopf noch für eineuge Sekunden weiter. Halten Sie das Gerat bis zum volligen Stillstand weiter gut fest.

HINWEIS: Im Notfall kann diese Verzogerung verkurzt werden, indem man das Schlagblatt parallel über den Boden führt.

L. VERGASEREINSTELLUNG

Ihr Gerät kann mit einem neuen, hoch empfindlichen Vergaser für niedrige Emissionswerte ausgestattet sein. Wir empfehlen dazu, Vergasereinstellungen ausschließlich von autorisierten Kundendienststellen durchführten zu halten, da diese über alle nötigen Instrumente verfügen, um höchste Leistungsfähigkeit bei geringsten Emissionswerten zu gewährleisten.

Zur Einstellung der Leerlaufdrehzahl folgen Sieitte folgenden Hinweisen:

Drehen Sie bei warmem, laufendem Motor langsam Schraube 'I' oder 'T' in Uhrzeitigerrichtung, bis der Motor ruhig mit gleichmäßigen Gerauschpegel lauft, ohne Kette oder Schneidkopf zu drehen. Soltte sich der Schneidaufsatz drehen oder der Motor zu schnell laufen, drehen Sie Schraube 'I' oder 'T' langsam

gegen den Uhrzeigersinn, bis die richtige Geschwindigkeit erreicht ist.

Genauere Angaben zu Drehzahlwerten finden Sie unter den technischen Daten am Anfang der Bedienungsanleitung.

ACHTUNG:

A) Sensen mit direktem Antrieb: Der Schneidaufsatz dreht bei laufendem Motor grundsätzlich mit.
B) Die oben beschrieben Einstellungen dürfen nur bei korrekt angebautem Schneidaufsatz durchgeführt werden.

Die Garantie kann durch unsachgemäß Einstellung des Vergasers von anderen Personen als autorisierten Kundendiensthandlern ungültig werden.

M REGELMAßIGE WARTUNG

Überprüfen Sie regelmäßig, ob alle Schrauben der Motorsense gut festgezogen sind. Tauschen Sie beschädigte, abgenutzte, gerissene oder verbogene Schlagblätter aus. Achten Sie stets auf die korrekte Montage von Schlagblatt und Fadenkopf (siehe Kapitel MONTAGE VON SCHLAGBLATT UND NYLONFADENKOPF) sowie auf den festen Sitz der Sicherungsschraube.

1) REINIGUNG DES LUFTFILTERS (nach mindestens 25 Arbeitsstunden).

Ein verschmutzer Filter führt zur Veränderung der Vergasereinstellung, das heißt Verminderung der Leistung, Erhöhung des Kraftstoffverbrauchs und Schwierigkeiten beim Anlassen. Entfernen Sie den Luftfilterdeckel wie abgebildet und saubern Sie das Gehäuseinnere sorgfällig. Der Filter kann mit Hilfe von Druckluß vorsichtig gereinigt werden.

2) ZündKERZE

Bauen Sie regelmäßig (mindestens alle 50 Stunden) die Zündkerze aus und reinigen Sie sie. Stellen Sie den Abstand zwischen den Elektroden ein (0,5/0,6mm) . Bei übermäßiger Verkrustung oder Abnutzung, jedoch mindestens nach jeweils 100 Arbeitsstunden, muß die Zündkerze ausgetaucht werden.

Überprüfen Sie im Falle übermöglicher Verkrustung die Vergasereinstellung sowie den

Ölanteil des Kraftstoffgemischs (5%) (1:20). Vergewissern Sie sich ebenfals, daß das Öl von gutter Qualität und für Zweitaktmotoren geeignet ist.

3) KRAFTSTOFFILTER

Entfernen Sie für die Reinigung oder den Austausch den Tankdeckel undziehen Sie den Luftfilter mit Hilfe eines Hakens oder einer Zange mit langen Backen hersa. Lassen Sie regelmäßig, jedoch mindestensomal jährlich, eine allgemeine Wartung des Gerätes sowie eine Reinigung der Innenteile von Ihrem Kundendienst durchführren.

So werden unvorhgesehene Störungen vermieden sowie einwandfrei Betrieb und lange Lebensdauer des Gerätes gewährleistet.

REGELMÄSSIG: Um Überhitzungen des Motors zu verhindern, müssen Staub und Schmutz mit Hilfe eines Holzschabers von Öffnungen, Zylinderdeckel und Zylinderrippen entfernt werden.

LANGE LAGERUNG: Entleeren Sie den Tank und halten Sie den Motor bis zum Verbrauch des restlichen Kraftstoffes laufen.

Lagern Sie die Motorsense in trockener Umgebung.

STÖRUNGSTABELLE

	Der Motor springt nicht an.	Der Motor lauft unregelmäßiger oder verfliert an Kraft	Das Gerät springt bzw an, schneidet aber schlecht
Prüfen, ob der Stopschalter auf Position I steht.	●
Prüfen, ob der Tank zu mind. 25% gefällt ist.	●	●
Prüfen, ob der Luftfilter sauber ist.	●	●
Zündkerze hereausnehmen, trocknen, säubern und wieder einsetzen. Gegebenenfalls austauschen.	●	●
Vergaserschrauben überprüfen und eventuell einstellen.		●
Kraftstofffilter austrauschen. An den Handler wenden.		●
Genau die Montage der Schneidwerkzeuge durchgehen.			●
Prüfen, ob die Metallschneidwerkzeuge scharf sind. Andernfalls an den Höhelicher wenden.			●

Der Motor lauft immer noch nicht richtig: Wenden Sie sich an ihren Kundendienst.
