BEDIENUNGSANLEITUNG IG123N AEG-ELECTROLUX

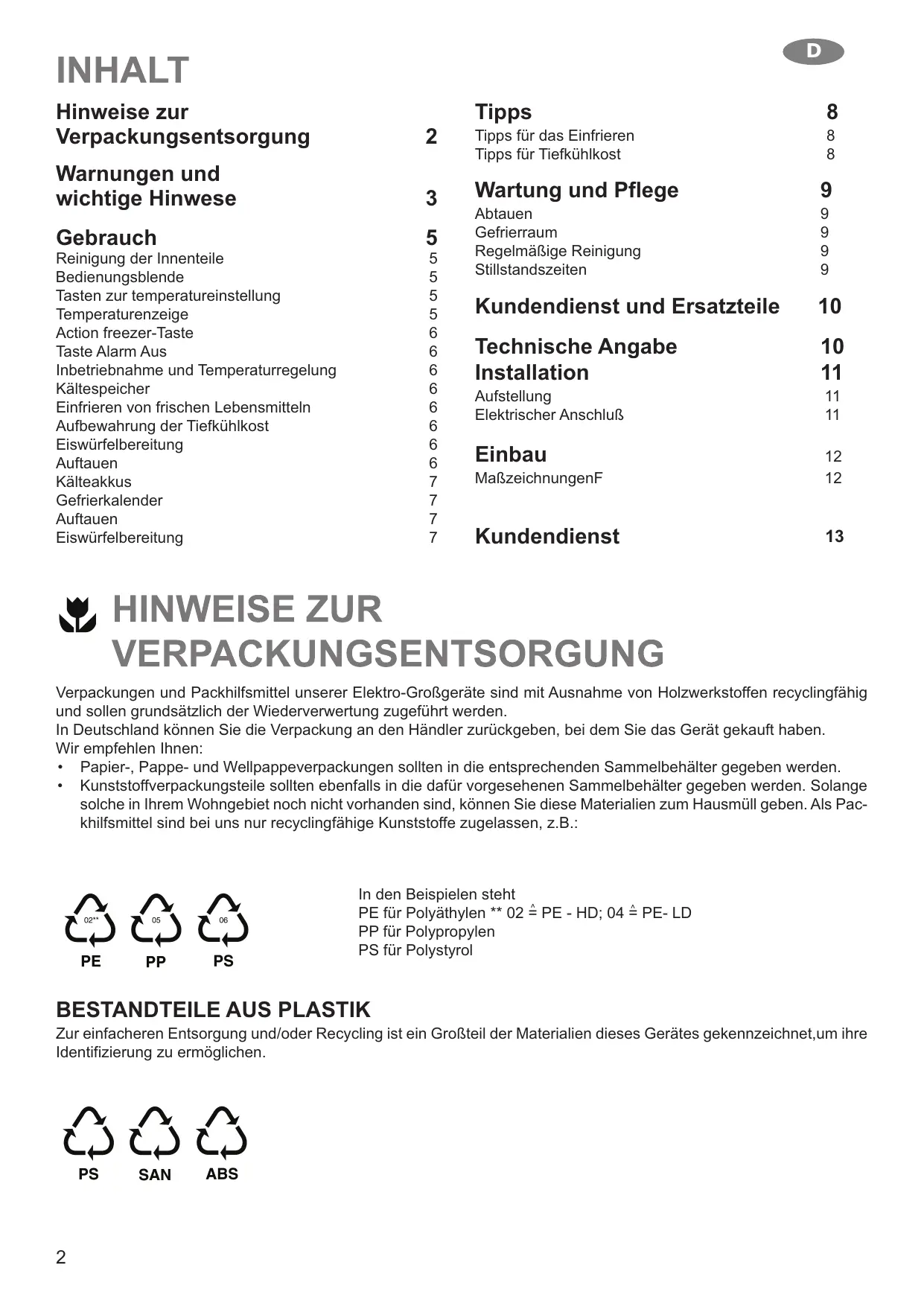

Hinweise zur Verpackungsentsorgung 2

Warnings und wichtige Hinwesen 3

Gebrauch 5

Reinigung der Innenteile 5

Bedienungsblende 5

Tastenzur temperatureinstellung 5

Temperaturenzeige 5

Action freezer-Taste 6

Taste Alarm Aus 6

Inbetriebnahme und Temperaturregelung 6

Kältespeicher 6

Einfrieren von frischen Lebensmitteln 6

Aufbewährung der Tiefkuhlkost 6

Eiswürfelbereitung 6

Auftauen 6

Kälteakkus 7

Gefrierkalender 7

Auftauen 7

Eiswürfelbereitung 7

Tipps 8

Tipps fur das Einfrieren 8

Tipps fur Tiefkuhlkost 8

Wartung und Pflege 9

Abtauen 9

Gefrierraum 9

Regelmäßige Reinigung 9

Stillstandszeiten 9

Kundendienst und Ersatzteile 10

Technische Angabe 10

Installation 11

Aufstellung 11

Elektrischer Anschluß 11

Einbau 12

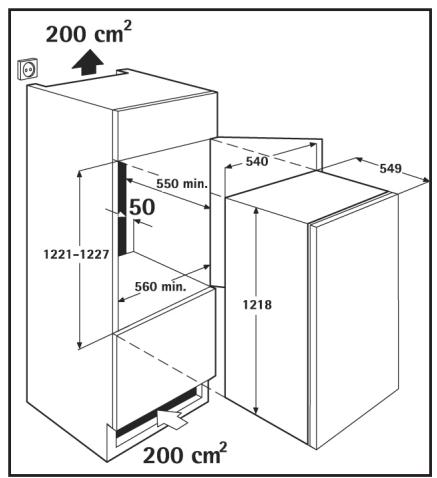

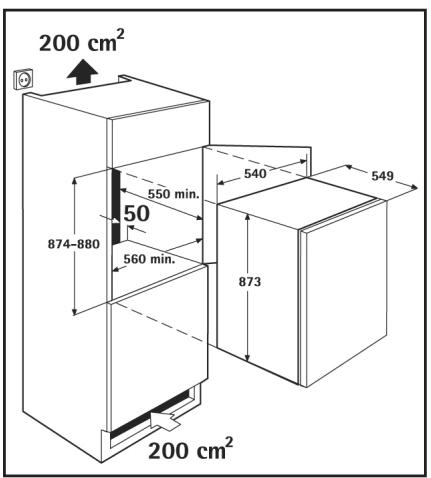

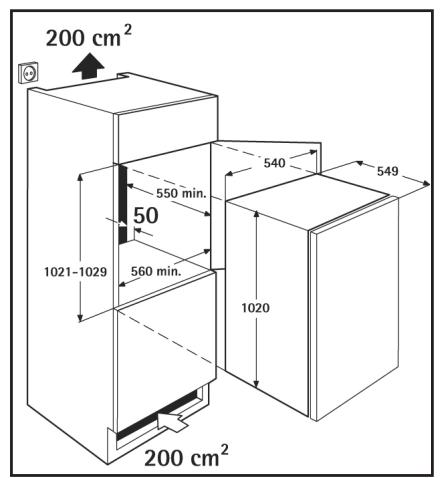

MaßzeichnungenF 12

Kundendienst 13

HINWEISE ZUR

VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro-Großeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführten werden.

In Deutschland können Sie die Verpackung an den Handler zurückgeben, bei dem Sie das Gerät gekauft haben.

Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollen in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollenn eben falls in die davon vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrw Gehnebiet noch nicht vorhanden sind, konnen Sie diese Materialien zum Hausmull geben. Als Packhilfsmittel sind bei uns nur recyclungfahige Kunststoffe zugelassen, z.B.:

PE

PP

PS

In den Beispielen steht

PE für Polyäthylen ^**02= PE - HD;04= PE-LD

PP für Polypropylen

PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien these Gerätes gekennzeichnet, um ihre Identifizierung zu erhögbaren.

PS

SAN

ABS

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewährt wird. Sollte diesen Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Kunde über den Betrieb des Gerätes bzw. die entsprechenden Warnungen informiert werden kann. Diese Warnungen wurden zu Ihr dem Schutz anderer darbeiten. Wir bitten Sie dazu, diese aufmerksam zu lessen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Dieses Gerät wurde hergestellt, um von Erwachsenenbenutz zu werden. Es ist unbedingt darauf auf zu achten, daß Kinder es nicht anfassen oder es als Spielzeug verwend.
• Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Gühlampe (bei damit ausgestatteten Geräten) das Gerät spanningslos machen.
• Eis aus dem Gefrier- bzw Frosterfach nicht那么简单, essen, es konnte Kälte-Brandwunden verursachen.
• Dieses Gerät ist schwer. Beim Versetzenitte darauf achten!
• Beachten Sie, daß während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird.
• Das Gerätarf nicht in unmittelbarer Höhe von Heizkörpern oder sonstigen Wärmequelle aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung soll vermieden werden.
• Eine ausreichende Luftzirkulation an der Geräterück-ndeits muß gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden.
  NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte ausgenommen): ein optimaler Aufstellungsort ist der Keller.
• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.

Störungen-Kundendienst

• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so daß diese nur von Elektro-Fachräften durchgeführt werden.
  Eventuelle Reparaturen dürfen nur von autorisierten Kundendienst-Stellen durchgeführt werden.
• Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.
• Dieses Gerät enthalt im Kältekreislauf Kohlenwasserstoff. Aus thisem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.
• Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden können.
• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte)dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

Sich an die{nachstgelegene Kundendienstelle wenden und nur Original-Ersatzteile anfordern.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel stehen.

Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder dem Kundendienststellen erhältlich sind.

• Wahlrend das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heißt. Aus Gründen der Sicherheit muß eine Mindestbelüftung gesichert sein, wie aus der Abbildung hervorght.

Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

• Teile, die heißt werden (z.B. Kompressorgehäuse, Verflüssigter und zugehörige Rohre), sollen nicht frei zugänglich sein.Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.
• Wahlrend des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen kann.

Gebrauch

• Die Haushaltskuhl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.
• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.
• Für das Aufbewahrens bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.
• In allen Kuhl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kälteführenden Teile mit einer Reif bzw. Eisschicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut. Die Reifschnitt niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur den mitgelieferten Plastikschaber verwenden.
• Benutzen Sie kein mechanisches oder andes Mittel für einen Schnelleren Abtauprozess mit Ausnahme der vom Hersteller empfohlenen.
  Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzen Gegenstände benutzen.

• Es sollen den keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie konnten platzen.

• Dieses Gerät enthalt im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Eine Beschädigung des Kätemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an.
  Die in thisem Gerät verwendeten und mit dem Symbol kennzeichneten Materialien, sind recyclingfähig.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf auf hin, dass ileses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zum korrekten Entsorgen theses Produkte schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling

dieses Produktionserhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Reinigung der Innenteile

Bevor Sie das Gerät in Betriebnehmen, beseitigen Sieden typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel Sorgfällig nachtrocken.

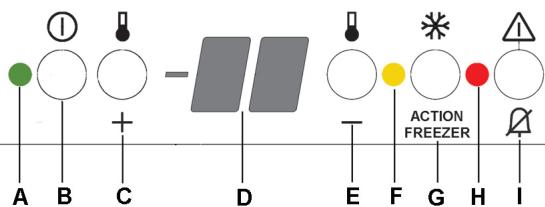

Bedienungsblende

Bitte keine Reinigungsbzw. Scheuermittel verwenden, die das Gerat beschädigen konnten.

Electrolux

A. Netzkontrollanzeige (grün)
B. EIN/AUS Taste
C. Taste zur Temperatureinstellung (wärmer)
D. Temperaturanzeige
E. Taste zur Temperatureinstellung (kälter)
F. Anzeige für eingeschaltete Action freezer Funktion (gelb)
G. Action freezer Taste
H. Alarmanzeige (rot)
I. Taste ALARM AUS

Tasten zur Temperatureinstellung

Die Temperatur im Gerät kann zwischen -15^ und -24^ gewählt werden.

Durch Druck auf eine der Tasten zur Temperatur-einstellung (C oder E) wird die Temperaturanzeige vom Anzeigemodus (Temperaturanzeige leuchtet) auf den Eingabemodus (Temperaturanzeige blinkt) umgeschalttet. Mit jedem weiteren Druck auf eine der Tasten C oder E wird die gewünschte Gefrierraum-Temperatur um 1^ verstellt.

Möchten Sie die eingestellte Temperatur erhöhen, müssen Sie die Taste (C) drücken. Um die eingestellte Temperatur zu vermindern, müssen Sie die Taste (D) drücken. Nach der Eingabe blinkt die Anzeige noch eine Sekunden und zeigt danach wieder die aktuelle Innentemperatur des Gefrierraumes an.

Die eingestellte Temperatur muß innerhalb 24 Stunden erreicht werden.

Achtung:

Bei Inbetriebnahme des Geräts stimmt während der Einlauf- und Stabilisierungs-Phase die Temperaturanzeige nicht mit der gewährten Temperatur überein. In dieser Zeit sind auch niedrigere Anzeigen als der gewährte Wert möglich.

Temperaturanzeige

Im Normalbetrieb wird im Display die Temperatur an der wärmtsten Stelle des Gefrierraumes angezeigt.

Achtung:

Zu früiges Öffnen oder zu langes Offenhalten der Türe kann zu Temperaturschwankungen führen. Abweichungen können auch durch eine zu große Menge an neu eingelagerten warmen Lebensmitteln verursacht werden.

Temperaturabweichungen bis zu 5^ sind möglich.

Action freezer -Taste

Zum Einfrieren frischer Lebensmittel die Action freezer-Funktion einschalten. Durch Drücken der Taste (G) schaltet man die Action freezer-Funktion ein. Die gelbe Anzeige (F) leuchtet.

Zum Abschalten der Action freezer-Funktion drücken Sie die Taste (G) erneut, ansonsten schaltet sich die Action freezer-Funktion nach einigen Stunden automatisch ab.

Hinweise:

Die Action freezer-Funktion sollte eingeschaltet werden:

ca. 6 Std vor	Einlagerung von kleinen (ca.5kg) Men-gen frischer Lebensmittel
ca. 24 Std vor	Einlagerung von maximaler Mengefrischer Lebensmittel (s.Typsvild)
nicht	bei Einlagerung von bereits gefrorenerWare
nicht	bei Einlagerung von bis zu 2kg frischer Lebensmittel (pro Tag)

Taste ALARM AUS

Im Falle eines ungewöhnlichen Temperaturanstieges im Gefrierraum (z.B. bei Stromausfall) blinking die rote Warnanzeige (H) und ein Warnton ertont. Der Warnton schaltet automatisch ab, wenn die eingestellte Gefrierraumtemperatur wieder erreicht wird. Die rote Warnanzeige blinkt weiter. Mit der Taste ALARM AUS konnen Sie den Warnton und die rote Warnanzeige abschalten. Auf der Temperaturanzeige erscheint für eineugekunden die wärmtste Temperatur, die im Gefrierraum erreicht wurde.

Achtung: Bei Erwärung im Gefrierraum muß der Zustand des Gefriergutes überprüft werden.

Inbetriebnahme und Temperaturregelung

• Netzstecker in die Steckdose stecken. EIN/AUS Taste (B) drücken. Die grüne Lampe (A) leuchtet auf.
• Der Gefrierschrank ist auf die eine Gefrierraumtemperatur von -18^ eingestellt. Diese Temperatur wird erst nach ein paar Stunden erreicht.
• Beim Einschalten des Gefrierschrankes erscheint auf der Temperaturanzeige (D) blinkend die momentane Innentemperatur, die rote Warnanzeige (H) blinkt und ein Warnton ist zu horen.
• Der Warnton schaltet sich ab, wenn die vorgegebene Temperatur im Gefrierraum erreicht wird. Die rote Warnanzeige blinkt weiter. Taste ALARM Aus (I) drücken, um die rote Warnanzeige abzuschalten.

Kältespeicher

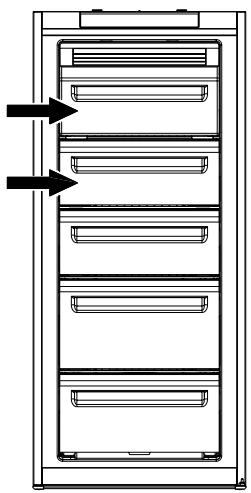

Der Gefrierschrank ist mit zwei Kältespeichern ausgestattet mit denen die Konservierungszeiten bei Stromausfall verlangert werden. Die Kältespeicher befinden sich im oberen Fach.

Einfrieren von frischen Lebensmitteln

Das 4 Sterne-Gefrierfach eignet sich zur langfristigen Einlagerung von Tiefkuhlkost sowie zum Einfrieren frischer Kost. Für das Einfrieren von Lebensmitteln ist der Schnellgefriervorgang durchzufahren, mindestens 24 Stunden vor Einlagerung einschalten. Die einzufriereden Lebensmittel in die Abteile gemäß Abbildung einlagen.

Aufbewährung der Tiefkuhlkost

Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes muß vor der Einlagerung der Tiefkühlkost das Gefrierabteil für mindestens Drei Stunden auf den Schnellgefrier-vorgang gestellt werden. Nach ca. 2 Std. kann dieser auf eine mittlere Stellung zurückgehreht werden.

Wichtig

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkuhlkost bzw. von eingefrorenen Lebensmitteln soll die Tur des Gefrierfaches nicht geöffnet werden. Die Tiefkuhlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (bis 6-8 Std.) und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tieftegefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkuhlkost verkurzt die Aufbewahrungsdauer).

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiwürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiswurfelschalen keine Metalgegenstände benutzen!

Auftauen

Die eingefrorenen oder tiefgekühnten Lebensmittel sollenn vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlabteil oder je nach der zur Verfügung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können eingefroren gekocht werden. Selfstverständlich verlangert sich damit die Kochzeit.

Kälteakkus

Das Gerät ist mit zwei Kälteakkus ausgestattet.

Bei Stromausfall oder einer Störung am Gerät verlangert die Kälteakkus die Zeit bis zur unzulässigen Erwärnung des Gefrierguts um mehrere Stunden.

These Aufgabe erfüllen die Kälteakkus nur dann.

optimal, wenn sie in der obersten Schublade vorne oben auf dem Gefriergut eingelegt wird. Die Kälteakkus konnen Sie vorübergehend auch als Kühlelement für Kühltaschen verwenden.

Gefrierkalender

Die Symbole zeigen unterschiedliche Arten von Tiefkühlgut.

Die Zahlen geben für die jeweilige Art von Tiefkühlgut die Lagerzeit in Monaten an. Ob der obere oder der untere Wert der angegebenen Lagerzeiten gültig ist, hängt von der Qualität der Lebensmittel und deren Vorbehandlung vor dem Einfrieren ab.

Auftauen

Die eingefrorenen oder tiefgekühlten Lebensmittel sollenn vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlschrank oder je nach der zur Verfügung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können gleich und noch gefroren gekocht werden. Selfstverständlich verlangert sich damit die Kochzeit.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gerät gestellt werden.

i TIPPS

Tipps für das Einfrieren

Für einen vorteilhaften Gefriervorgang, geben wir folgende wichtige Ratschlage:

• nur erstklassige, frische und gut gesäuberteQualitätsware einfrieren; teilen Sie die Nahrungsmittel vor dem Einfrieren in keine Portionen ein, damit der Gefriervorgang beschleunigt wird, dies ermöglich auch das spätere Auftauen allein der gewündsten Portion. Einmal aufgetaute Lebensmittel verderben schnell und konnen kein zweites Mal eingefroren werden;
• beachten Sie, daß sich magere Lebensmittel better halten als fette, und daß das Salz die Gefrierlagerzeit verkürzt; die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht einpacken. Damit wird ein Luftkontakt vermieden und Farbe, Geschmack und Nährstoffe bleiben erhalten;
• keine größere Lebensmittelmenge auf einmal einfrierten als auf dem Typsvild des Gerätes angegeben ist;
• während des Einfriervorganges keine weiteren Lebensmittel einlagern und die Tur nicht öffnen;
  es muß vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommt, um eine Wärmeübertragung an diese zu verhinden:
• keine Getränke mit Kohlensäurezusatz einlagern, sie konnten platzen;
• keine bereits Flüssigkeiten oder Speisen einstehen. Behälter mit Deckel nicht randvoll füssen.

Tipps für Tiefkuhlkost

Zur optimalen Verwendung des Gerätes müssen Sie noch folgenden beachten:

vergewissern Sie sich,

• daß die Tiefkuhlkost beim Verkäufer gut aufbewahrrt wurde;
• daß der Transport vom Verkäfer bis zur Einlagerung in das Gefrierfach in kurzer Zeit erfolgt;
  die auf der Verpackung vom Hersteller vorgeschriebene Aufbewährungszeit nicht übersritten wird;
• Tır so weniger wie möglich öffnen oder offen halten;
• Eis aus dem Gefrierfach nicht那么简单 verbrauchen es konnte Kälte-Brandwunden verursachen;
• Tör während der Stromunterbrechung nicht öffnen. Die Tiefkuhlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen.

i WARTUNG

Vor jeder Reinigungsrarbeit immer den Netzstecker aus der Steckdoseziehen.

Achtung

Dieses Gerät erhält im Kaltekreislauf Kohlenwasserstoff. Aus thisem Grund finden die War

tung und das Nachfüllen ausschließlich von autorisierten Fachpersonal durchgeführt werden.

Abtauen

Die sich auf dem Verdampfer des Kühlschranks bildende Reifschicht taut jedesmal in den Stillstandzeiten des Motorkompressors von selbst ab. Das Tauwasser lauft durch eine Rinne in eine Plastikschale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet Dort.

Gefrierraum

Das Abtauen des Gefrierraumes erfolgt automatisch.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden können. Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen.

Gut nachwaschen und sorgfältig trocknen.

Um einen sicheren Betrieb des Gerätes zu gerwährleisten, einmal im Jahr den Sockel-Grill abbauen und die Luftkanäle mit einem Staubsauger reinigen. Dies begünstigt denGNUen Betrieb mit folglicher Stromersparnis.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen:

den Stecker aus der Steckdoseziehen; alle Lebensmittel Herausnahmen;

Gerät abtauen, Innenraum und Zubehörteile reinigen; die Tur offen{lassen, um im Inneren eine gute Luftzirkulation zu gewährleisten und damit Geruchsbildung zu vermeiden.

i KUNDENDIENST UND ERSATZTEILE

Falls das Gerät Störungen aufweisen sollen, überprüfen Sie zuerst folgenden:

Störung	Abhilfe
Im Gerät wird es nicht kalt genug	- Ist die Temperatur auf schwach eingestellt? - Werde zu warmes Gut eingelagert? - Werde zu viel auf einmal eingelagert? - Sind die Waren richtig eingelagert, damit die abgekühte Luft ausreichend zirkulieren kann? - Ist die Tür richtig geschlossen? - Werde die Tür länger Zeit offengelassen oderunnötg oft geöffnet?
Die Kältemaschine lαuft ständig	- Ist der Temperaturregler auf stark eingestellt? - Ist die erforderliche Luftzirkulation an der Rückseite des Gerätes gewährleistet? - Sind die Lüftungsschlitze in der Sockelblende frei?
Starke Eis- und Reifbildung	- Werden nicht ausreichend verpackte Waren eingelagert? - Werde die Tür offengelassen? - Werde die Tür*häufig geöffnet, oder stand sie für länger Zeit offen? - Ist die Dichtung noch intakt? - Verhindert etwas im Innenaum, daß die Tür rechtig schließt?
Das Kühlsystem faktionierenden nicht	- Kontrollieren Sie, ob der Temperaturregler zwischen "1" und "6" eingestellt ist.
Die Kältemaschine macht wiederholt erfolglose Anlaufversuche	- Das Gerät abschalten und nach 20 Minuten erneut einschlten.
Gerät arbeitet, die grüne Lampe blinkt	Kundendienst verständigen.

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommt, so wenden Sie sichitte an unseren nachsten Kundenienst.

Um ein rasches Beheben des Schadens zu erhögbaren, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Seriennummer anzugegeben, die Sie dem Garantieschein oder dem Typschild (- linke Seite - unter) entnehmen können.

i TECHNISCHE ANGABE

Die technischen Angaben sind auf dem Typschild genannt, das auf der linken inneren Seite der Anlage liegt.

Vor der Installation{sicherstellen, dass das Gerät nicht eschädigt ist. Mögliche Transportschäden sind dem Handler unverzüglich mitzuteilen.

• Wahlrend das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, hei. Aus Gründen der Sicherheit muss eine Mindestbelüftung gesährt sein. Siehe Aufstellungsanweisungen.
• Wichtig: Beschädigte Versorgungskabel mussendurch ein Spezialkabel bzw. einen Spezialsatz ersetztwerden, die beim Hersteller oder dem Kundendienststellen erhältlich sind.

Aufstellung

• Das Gerätarf nicht in unmittelbarer Höhe von Heizkörpern oder sonstigen Wärmequelle aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.

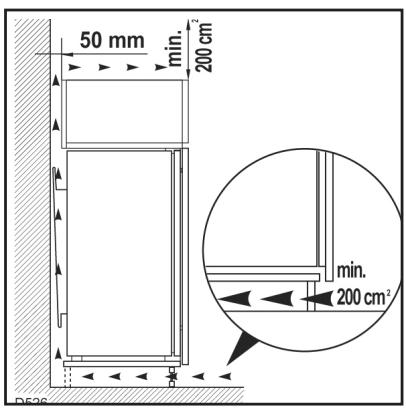

• Eine ausreichende Luftzirkulation an der Geräterück-seite muß gewährleistet sein.
• Für eine optimale Belüftung des Gerätes müssen die minimalen Lüftungsquerschnittet (Abb.) eingehalten werden.

Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit folgenden Massen notwendig:

Tiefe 50~mm

Breite 540~mm

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenaum des Ger.tes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse	für Umgebungstemperatur von
SN	+ 10 bis +32°C
N	+ 16 bis +32°C
ST	+ 18 bis +38°C
T	+ 18 bis +43°C

Zu beachten: Wird diesen Gerätes bei anderen Umgebungs-temperatren betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, konnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird davon empfehlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.

Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sieitte, dass die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlusswert des Hauses übereinstimmen.

Eine Abweichung von ± 6% von der Nominalspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformer angemessener Leistung vorgeschaltet werden.

Wichtig

Das Gerät muss unbedingt vorschrifsmäßig ge- erdet werden.

Zu dieser Zweck ist der Stecker des Anschlusskabels mit dem darauf vorgesehenen Kontakt versehen. Sollte die Netzleitung im

Haus nicht mit einer Erdleitung versehen sein, so muss das Gerät an eine getrennte Erdleitung vorschrifsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehtne jeder Verantwortung ab, falls.
these Unfallverhutungsvorschrift nicht beachtet wird

Dieses Ger.t entspricht der folgende EWG Richtlinie:

-73/23 EWG vom 19.2.73 (Niederspannung) und folgende Änderungen;

-87/308 EWG vom 2.6.87 (Funkentstörung);

-89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Wichtig

Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose davon zugänglich bleiben.

EINBAU

Maßzeichnungen

Siehe beiliegende Montageanweisung.

Prufen Sieitte nach dem Einbau des Gerats,insbesondere nach Turanschlagwechsel,ob die Turdichtung ringssumrichtigt abdichtet.Eine undichte Turdichtung kann zu verstarkter Reifbildung und dadurch zu higherem Ener-gieverbrauch führen.

Achtung!

Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wollen Sie aber diesen Prozess beschleunigen, so genugt es die Dichtung mit einem Fön zu erwärmen.

Servicestellen	Points de service	Servizio dopo vendita	Point of service
5506 Mägenwil/Zürich
Industriestr. 10
9000 St. Gallen
Zürcherstrasse 204 e
4127 Birsfelden		Service-Helpline
Hauptstrasse 52		0848 848 111
6020 Emmenbrücke
Seetalstrasse 1
7000 Chur		[e-mail]
Comercialstrasse 19
3018 Bern
Morgenstrasse 131
1028 Préverenges
Le Trési 6
6916 Grancia
Zona Industriale E

Ersatzteilverkauf / Point de vente de rechange / Vendita pezzi di ricambio / spare parts service

5506 Mägenwil, Industriestrasse 10, Tel. [phone]

Fachberatung, Verkauf/Demonstration, Vente/Consulente (cucina), Vendita/consulting, sales

8048 Zürich, Badenerstrasse 587, Tel. [phone]

Garantie For jedes Prodkt gewahren wir ab Verkauf bzw. Lieferdatum an den Endverbraucherae eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).

Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.

Die Garantieleistung entfält bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch ässere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

GATEAUX, TARTES ET TOURTES

Garantie For jedes Produkt gewahren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten fur Material, Arbeits- und Reisezeit.

Die Garantieleistung entfält bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch ässere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Garantie For jedes Prodkt gewahren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten fur Material, Arbeits- und Reisezeit.

Die Garantieleistung entfält bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch ässere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Garantie For每日经济 Gewährungen wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).

Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.

Die Garantieleistung entfält bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch ässere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.
