BEDIENUNGSANLEITUNG CTR1 KETTLER

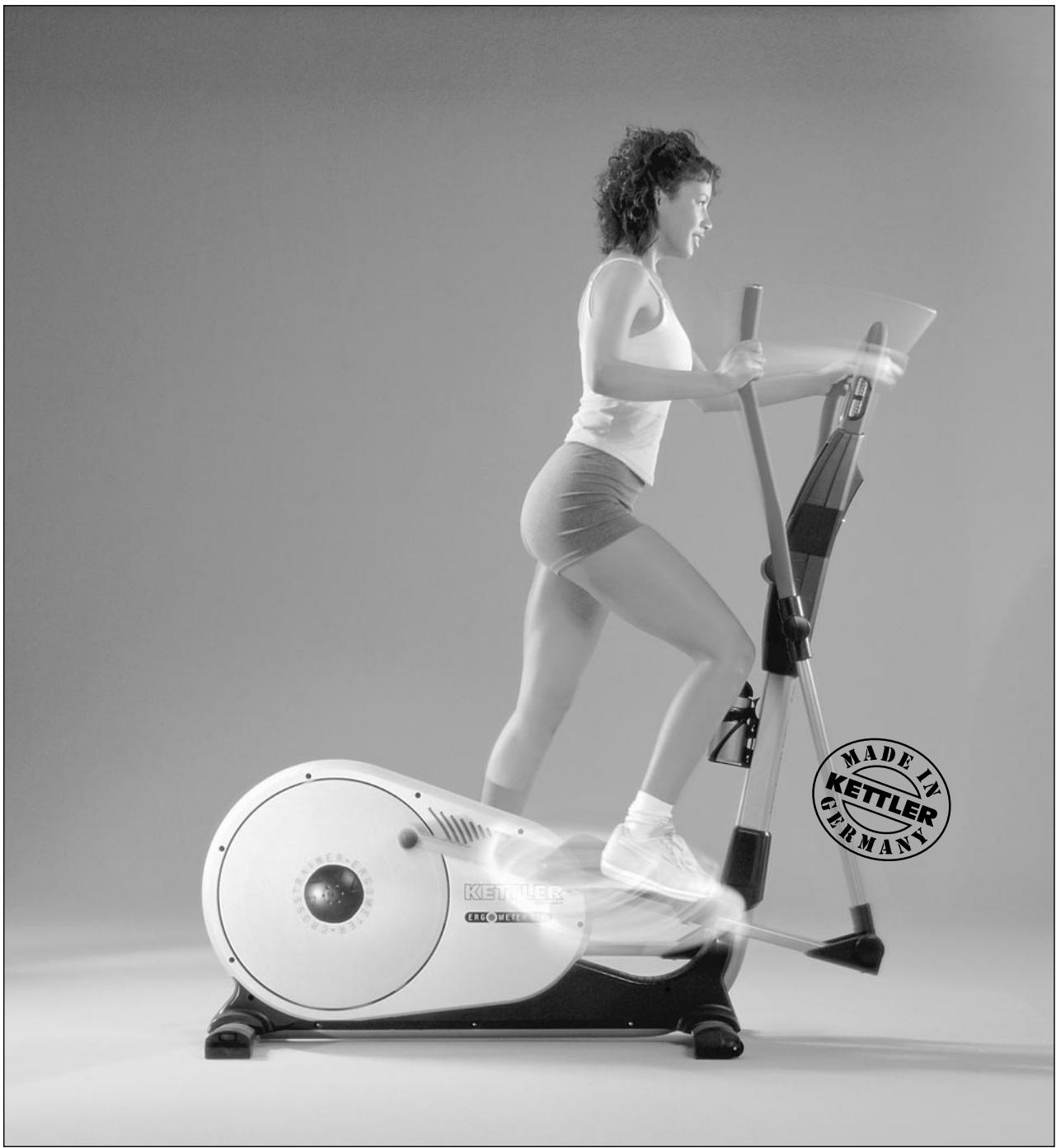

Montageanleitung Cross-Trainer Ergometer „CTR 1“ Art.-Nr. 7858-600

Bitte lesen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.

Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

Zu Ihrer Sicherheit

■ Das Gerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d.h. für das Körpertraining erwachsener Personen.
Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
■ Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgesichert.
■ Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
■ Beschädigte Bauteile können Ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
■ Führen Sie ca. alle 1 bis 2 Monate eine Kontrolle aller Geräteteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere

Zur Handhabung

■ Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
■ Machen Sie sich vor dem ersten Training mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.
■ Eine Verwendung des Gerätes in direkter Nähe von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Getränke, Schweiss, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.
Das Trainingsgerät ist für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschließen. Wenn Sie Kinder dennoch an das Gerät lassen, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.
■ Der Crosstrainer entspricht der DIN EN 957 - 1/9, Klasse HA. Er ist dementsprechend für den therapeutischen Einsatz geeignet.
Ein eventuell auftretendes leises, bauartbedingtes Geräusch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Gerätes. Eventuell auftretende Geräusche beim Rückwärtstreten der Pe

Montagehinweise

■ Bitte prüfen Sie, ob alle zum Lieferumfang gehörenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vorliegen. Sollte es Anlaß für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.
■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
■ Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen können. Bei Folien/Kunststofftüten für Kinder Erstickungsgefahr!
■ Das für einen Montageschritt notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Ver-

für die Griffbügel- und Trittplattenbefestigung sowie Lenker und Vorderrohrbefestigung.

■ Um das konstruktiv vorgegebene Sicherheitsniveau dieses Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einmal im Jahr).
■ Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
■ Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogrammes sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen.
Alle hier nicht beschriebenen Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährdung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
■ Im Zweifelsfall und bei Fragen wenden Sie sich bitte an Ihren Fachhändler.

dalarme sind technisch bedingt und ebenfalls absolut unbedenklich.

■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder ätzende Mittel.
■ Das Gerät verfügt über ein magnetisches Bremssystem
■ Bei dem Crosstrainer handelt es sich um ein drehzahlunabhängig arbeitendes Trainingsgerät.
Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräteinnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschweiß!
■ Kontrollieren Sie vor jeder Benutzung immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe).
Alle elektrischen Geräte senden beim Betrieb elektromagnetische Strahlung aus. Achten Sie darauf, besonders strahlungsintensive Geräte (z. B. Handys) nicht in direkter Nähe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfälscht werden könnten (z. B. Pulsmessung).

schraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.

■ Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließend ziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschritt auf festen Sitz. Achtung: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
■ Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.

HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D- 59463 Ense-Parsit KETTLER Austria GmbH · Elsenwang 119 · A - 5322 Hof / Sbg.

Trisport AG · Im Bösch 67 · CH-6331 Hünenberg

http://www.kettler.net

Trisport AG · Im Bösch 67 · CH-6331 Hünenberg http://www.kettler.net

Messhilfe für Verschraubungsmaterial

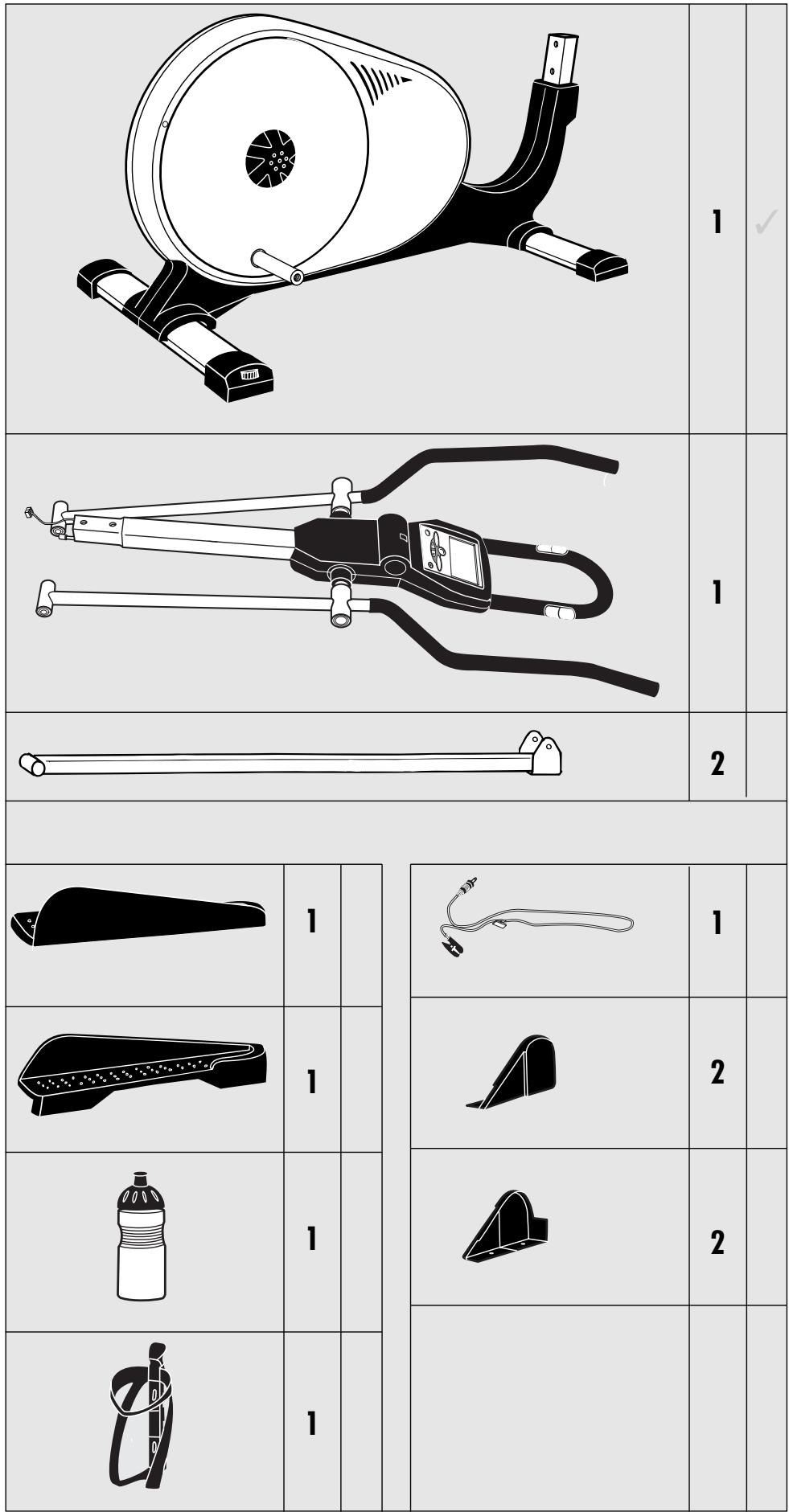

Checkliste (Packungsinhalt)

GB Checklist (contents of packaging)
F Liste de vérification (contenu de l'emballage)
NL Checklijst (verpakkingsinhoud)

E Lista de control (contenido del paquete)
① Lista di controllo (contenuto del pacco)
PL Lista kontrolna (zawartość opakowania)

Teil Nr.	Bezeichnung	Stück	Ersatzteil-Nr. für 7858-600
1	Grundrahmen	1	94313933
2	Kugellager 6203-ZZ C3 für Grundrahmen	2	33100017
3	Welle ø17x114mm mit Bef.-Mat.	1	11300055
4	Geschwindigkeitsaufnahme 375mm	1	67000690
5	Kontakthalteblech	1	97200127
6	Elektromagnet (montiert)	1	94313936
7	Steuerung für Magnetspule	1	42860011
8	Aufnahmeblech	1	97200247
9	Anpresswinkel	1	97201816
11	Stromkabel (unten) 900mm	1	67000718
12	Leitung mit Buchse 850mm	1	42860012
13	Aufnahme für Netzstecker	1	70127365
14	Deckel zu Cockpit-Vorderteil	1	70128509
15	Schnittstelle 300mm	1	67000720
17	Deckel	2	70128469
18	Netztrafo	1	42860006
20	Aufnahmeblech mit Kugellager 6300-ZZ (montiert)	1	94313101
21	Zugfeder für Umlenkrolle	1	25635052
22	Schwungrad (montiert)	1	91140380
23	Poly-V-Riemen 1651 PJ6	1	67005127
24	Laufrad	1	94313975
25	Riemenscheibe	1	94313974
26	Bolzen ø20x133mm (Rechtsgewinde)	1	10900061
27	Verkleidung Seitenteil (rechts)	1	70128513
28	Verkleidung Seitenteil (links)	1	70128514
29	Abdeckkappe für Nabe	2	70128360
30	Verkleidung Unterteil (rechts)	1	70128403
31	Verkleidung Unterteil (links)	1	70128404
32	Gelenkseitenverkleidung (rechts)	2	70128421
33	Gelenkseitenverkleidung (links)	2	70128422
34	Spreizniete ø6x9,5mm	8	10418503
35	Bodenrohr	2	91111287-20
36	Bodenschoner mit Höhenverstellung	2	91170389
37	Rollenschoner (rechts)	1	91170387
38	Rollenschoner (links)	1	91170388
39	Pedalarm (kpl. mit Stopfen und Kugellagern 6203-ZZ)	2	94315102
40	Bolzen ø20x133mm (Linksgewinde)	1	10900071
41	Kugellager 6203-ZZ für Cross-Trainer	8	33100038
42	Vorderrohr	1	94313796
51	Stützbügel (kpl. mit Handpulsaufnehmer und Griffschlauch)	1	94313942
52	Griffschlauch 750mm	1	10118072
53	Cockpit-Vorderteil	1	70128401
55	Computer ERGO 2001	1	67000712
56	Cockpit-Unterteil	1	70128508
57	Stromkabel 1000mm	1	67000126
58	Pulsaufnahme	1	67000421
59	Hand-Pulsaufnehmer WP 1007-5C	1	67000658
60	Lenkerrohrabdeckung	1	70128475
61	Armhebel rechts (kpl. mit Kugellagern 6200-Z und 6203-ZZ, Distanzrohr ø20x4,5x59mm, Griffschlauch 680mm, Gelenkpunktverkleidungen und Stopfen für ø28mm)	1	94313944
62	Armhebel links (kpl. mit Kugellagern 6200-Z und 6203-ZZ, Distanzrohr ø20x4,5x59mm, Griffschlauch 680mm, Gelenkpunktverkleidungen und Stopfen für ø28mm)	1	94313945
63	Kugellager 6200-ZZ	4	33100036
64	Distanzrohr ø20x4,5x59mm	2	97201447
65	Griffschlauch 680mm	2	10118073
66	Stopfen für ø28mm	2	10100018
67	Kugellager 6203-ZZ	1	33100023
68	Halteblech	2	97200256
69	Fußtritt (rechts)	1	70128398
70	Fußtritt (links)	1	70128399

Ersatzteilliste

Teil Nr.	Bezeichnung	Stück	Ersatzteil-Nr. für 7858-600
71	Drehpunktverkleidung (Teil 1)	2	70128411
72	Drehpunktverkleidung (Teil 2)	2	70128412
73	Gelenkpunktverkleidung (Teil 1)	2	70128413
74	Gelenkpunktverkleidung (Teil 2)	2	70128414
75	Distanzhülse	2	70133275
76	Abdeckkappe	2	70130860
77	Federscheibe A5	4	10601001
78	Rändelmutter M5	4	10104000
79	Schraubenbeutel	1	94313723
80	Trinkflaschenhalter	1	70190051
81	Trinkflasche	1	70190041
83	MITTO-Plastikschraube	8	10224072
84	Einschubteil (rechts)	1	70128426
85	Einschubteil (links)	1	70128427
86	Dichtscheibe ø22x9,2x1mm mit Beschichtung	2	10505000
88	Kassettenblech-Aufsatz	1	70128492
89	Lüfterscheibe	1	70125785
90	Abdeckung für Computer	1	70125804
91	Folienpapier (für Bodenrohre)	2	34010120

Geben Sie bei Ersatzteilbestellungen bitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl, die auf der Rückseite aufgestempelte Kontrollnummer und die Gerätenummer ( siehe Aufkleber Grundrahmen Bereich Lenkrohr ) an.

Bestellbeispiel: Art.-Nr. 07858-600/Ersatzteil-Nr. 10118073 / 2 Stück/Kontroll-Nr: ....../Kontroll-Nr: ....../Geräte-Nr: ....

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist dieses durch den Zusatz „mit Verschraubungsmaterial“ bei der Ersatzteilbestellung anzugeben.

HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D-59463 Ense-Parsit KETTLER Austria GmbH · Elsenwang 119 · A-5322 Hof bei Salzburg • Trisport AG · Im Bösch · CH-6331 Hünenberg www.kettler.net
