Produkttyp	Schalldruckbegrenzer (SPL) mit Timer
Modell	SPL-2TS
Marke	Dateq
Frontabmessungen (B x H)	483 x 45 mm (19", 1HE)
Tiefe	175 mm
Nettogewicht	3,5 kg
Stromversorgung	220-240 VAC / 50 Hz
Leistungsaufnahme	20 W
Audioeingänge	Symmetrischer Stereo Links/Rechts (XLR-3 Buchse), Mikrofoneingang (XLR-3 Buchse) für Messmikrofon (nur SPL3/3TS)
Audioausgänge	Symmetrischer Stereo Links/Rechts (XLR-3 Stecker)
Frequenzgang	20 Hz - 20 kHz
Signal-Rausch-Abstand	> 80 dB
Klirrfaktor + Rauschen	< 0,05% (CCIR-RMS)
Schwellwert Limiter (ohne Mikrofon)	-14 .. +6 dBu (einstellbar)
Schwellwert Limiter (mit Mikrofon)	80 .. 120 dBA (einstellbar)
Ausgangsreduzierung (ohne Mikrofon)	0 .. -40 dB (einstellbar)
Externe Dämpfung	0 .. -20 dB über 10 kΩ Regelwiderstand
Zeitschaltuhr	Eingebaut, teilt den Tag in 3 Zeitfenster, automatische Sommerzeitumstellung
Signalausgänge	Reduzierung, Überlast (20V/10mA DC)
Sicherheit	Alle Anweisungen lesen, Wasser und Hitze vermeiden, nur an geerdete Steckdose anschließen, Originalkabel verwenden
Reinigung	Reinigungsmethode gemäß Herstellerempfehlung (Handbuch nicht spezifiziert, typischerweise trockenes Tuch)
Ersatzteile / Reparaturfähigkeit	Nur qualifiziertes Personal darf Wartung durchführen; selbstrückstellende Sicherung; Kontaktieren Sie Dateq für Teile
Mitgeliefertes Zubehör	USB-Stick mit Schnittstellensoftware, Messmikrofon (für SPL3/3TS)
Montage	19-Zoll-Rack, 1HE

Häufig gestellte Fragen - SPL-2TS Dateq

Was ist der Unterschied zwischen SPL2TS und SPL3TS?

Das SPL2TS verwendet kein Messmikrofon; es basiert auf dem Eingangssignalpegel. Das SPL3TS enthält ein Messmikrofon für akustische Rückkopplung und den Live-Modus.

Kann ich das Kabel des Messmikrofons verlängern?

Ja, bis zu 100 Metern (300 Fuß). Verwenden Sie ein symmetrisches Kabel und achten Sie auf die richtige Polarität.

Wie kalibriere ich den Limiter?

Rauschen Sie das Eingangssignal weiß, bis die DETECT- und REDUCTION-LEDs leuchten. Stellen Sie die Trimmer OUTPUT LEVEL oder SOUND LEVEL ein, um den gewünschten maximalen Schallpegel zu erreichen. Lassen Sie nach der Einstellung Zeit zum Einpendeln.

Was zeigt die OVERLOAD-LED an?

Die OVERLOAD-LED blinkt, wenn der Eingangsschwellwert um mehr als 14 dB überschritten wird. Dies kann die Audioqualität beeinträchtigen; reduzieren Sie den Eingangspegel.

Wie funktioniert die Zeitschaltuhr?

Die Zeitschaltuhr teilt jeden Tag in 3 Zeitfenster mit programmierbaren Startzeiten und maximalen Schallpegeln. Sie passt sich automatisch an die Sommerzeit an.

Was ist der Live-Modus?

Der Live-Modus ist für Live-Musik ohne direkten Audioeingang. Das Messmikrofon überwacht den Schalldruck; bei Überschreitung wird ein WARNING-Ausgang aktiviert, gefolgt von SANCTION (Ausschalten der Live-Band-Verstärker).

Warum reduziert mein SPL3/3TS die Lautstärke, wenn die Menge mitsingt?

Das Messmikrofon nimmt Publikumsgeräusche auf, wodurch der Limiter den Musikpegel reduziert. Zur Abhilfe platzieren Sie das Mikrofon näher an den Lautsprechern oder deaktivieren Sie das Mikrofon (Bypass-Modus) und kalibrieren Sie neu.

Wie stelle ich den Schwellwert ein?

Verwenden Sie den Trimmer THRESHOLD (hinter der Abdeckung), um den Pegel einzustellen, bei dem die Begrenzung beginnt. Werkseinstellung ist 0 dBu. Stellen Sie ein, dass die DETECT-LED mit der Musik blinkt.

Was bedeuten blinkende WARNING- und SANCTION-LEDs?

Wenn sowohl WARNING als auch SANCTION-LEDs blinken, ist das Messmikrofon nicht richtig angeschlossen. Überprüfen Sie die XLR-Verbindung.

Wie setze ich den Limiter nach einer Sanktion zurück?

Der Limiter setzt sich automatisch nach 30 Sekunden zurück, wenn der Schallpegel unter den Schwellwert fällt. Kein manuelles Zurücksetzen erforderlich.

BEDIENUNGSANLEITUNG SPL-2TS Dateq

Frequentiebereik.... 20 Hz .. 20 kHz

AFMETINGEN EN GEWICHT

Sicherheitsvorschriften

1 Alle Sicherheitsvorschriften, Warnungen und die Gebrauchsanweisungen müssen erst gelesen werden.
2 Beachten Sie die Warnschilder auf den Geräten.
3 Die Gebrauchsanweisung muß befolgt werden.
4 Bewahren Sie die Gebrauchsanweisung für zukünftige Fragen sorgfältig auf.
5 Das Gerät darf keinesfalls in der Nähe von Wasser verwendet werden; treffen Sie Vorkehrungen gegen eindringendes Wasser und Feuchtigkeit. (keine Keller oder Garagen).
6 Das Gerät darf nur auf die vom Hersteller vorgeschriebene Art und Weise installiert und aufgestellt werden.
7 Das Gerät muß so aufgestellt und installiert werden, daß eine gute Ventilation durch nichts beeinträchtigt werden kann.
8 Das Gerät darf nie in unmittelbarer Nähe von Wärmequellen wie Heizungsrohre, Heizkörper oder andere Wärme erzeugenden Apparate (wie u.a. Verstärkern) aufgestellt werden.
9 Schließen Sie das Gerät an die Netzspannung mit den vom Hersteller empfohlenen Kabel an.
10 Das Gerät darf nur an einen gesetzlich genehmigten, geerdeten Netzanschluß angeschlossen werden.

11 Das Netzkabel muß so verlegt sein, daß keine Gegenstände darauf gestellt werden können. Außerdem muß darauf geachtet werden, daß Netzkabel nicht im Fußbereich oder animierend für Kinder verlegt sind.

12 Treffen Sie Vorkehrungen, daß keine unzulässigen Objekte und Flüssigkeiten in das Gerät eindringen können.

13 Das Gerät muß auf die vom Hersteller vorgeschriebene Art und Weise gereinigt werden.

14 Das Netzkabel muß bei längerer Außerbetriebnahme des Gerätes aus der Steckdose gezogen werden.

15 In allen Fällen, in denen nach einem Zwischenfall die Sicherheit des Gerätes nicht mehr garantiert ist, wie:

• bei Beschädigung des Netzkabels
- nach Eindringen unzulässiger Objekte oder Flüssigkeiten (u.a. Wasser)
- nach Beschädigung des Gehäuses
- wenn eine Veränderung in der Funktion des Gerätes konstatiert wurde, muß dann von qualifizierten, technischen Fachkräften überprüft werden.

16 Der Benutzer darf keine anderen Handlungen am Gerät ausführen, als ausschließlich die in der Gebrauchsanweisung genannten.

Einführung

Die immer strengeren Umweltgesetze stellen die Pflicht daß viele Musikanlagen in z.B. Gastronomie betrieben mit Lautstärke Limiter, oder Limiter, versehen werden. Ein Lautstärke Limiter oder Limiter sorgt dafür, dass ein bestimmter Schalldruckpegel nicht überschritten wird. Die SPL2, SPL2TS, SPL3 und SPL3TS sind solche Limiter. Daher eignen sich diese Geräte besonders gut als Limiter in Gastronomie betrieben. Die Maximalpegel sind mittels Einstellregler an der Frontseite der Limiter einzustellen. Die Regler können nach gesetzmäßiger Einpegelung abgedeckt werden mit einer Abdeckplatte und anschließend verplombt werden.

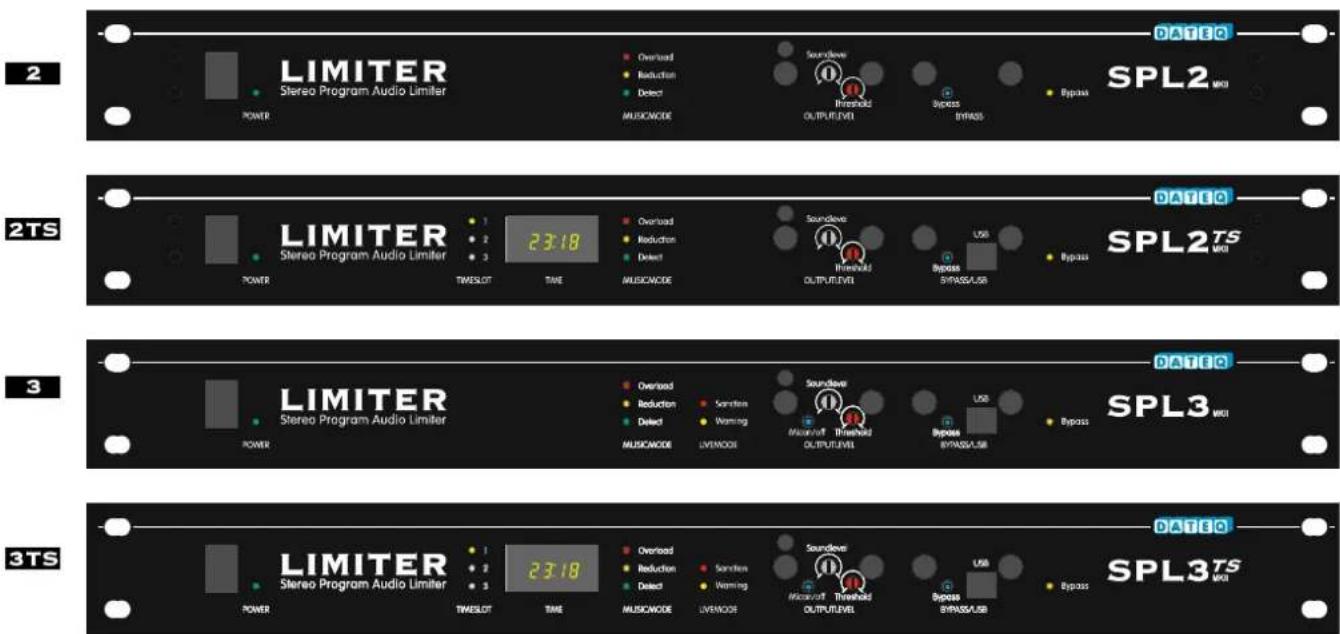

Die vier unterschiedlichen DATEQ SPL-Limiter stellen eine Produktfamilie dar. Der SPL2 und SPL27S funktioniert ohne MeßMikrofon, dafür wird bei SPL3 und SPL37S ein Meßmikrofon mitgeliefert. Die SPL27S und SPL37S Geräte sind außerdem mit einer Zeituhr versehen, womit diese Geräte über einstellbare Maximalschalldruck Parameter verfügen, die für jeden Tag und Zeit programmiert werden können. (Sehen Sie bitte Tabelle 1). Weil diese Limiter in Prinzip nahezu Gleichermaßen funktionieren, gilt dieser Betriebsanleitung für alle Limiter. Anweisungen die nur für spezifische Geräte bestimmt sind, werden in der linken Randlinie signalisiert mit einem Logo daß das entsprechende Gerätemodell andeutet.

	S SPL 3 SPL 3 TS
Meßmikrophon			● ●
Zeituhr		●		●

Tabelle 1 : die SPL-Familie

Meßmikrophon (Vor- und Nachteile)

3 3TS

In einigen Fällen ist ein Meßmikrofon vorgeschrieben. Die Anwendung hat Vor- und Nachteile.

- Die Einstellungen am Limiter erfolgen meistens am Tag, wenn die Räumlichkeiten leer sind. Wenn abends der Saal mit Publikum gefüllt ist, entsteht eine größere akustische Dämpfung. Ohne Meßmikrofon wird der Maximalschalldruck bedeutend niedriger sein als der Pegel. Wird jedoch

ein Meßmikrofon verwendet, unterscheidet der Limiter damit den Schalldruck und gleicht diesen aus.

- Der Einsatz von Meßmikrofonen kann aber auch einen Nachteil, besonders in kleinen Räumen (Maximalpegel weniger als 100 dBA), haben. Das Publikum übertönt die Anlage z.B. durch Mitsingen. In diesem Fall wird das Meßmikrofon diese extra Lautstärke detektieren. Der Limiter kann in diesem Fall nur eine Maßnahme durchführen: Das Zurückregeln der Musik. Genau in diesem Moment wird das Mikrofon ein sehr unerwünschter Effekt sein.

Das Meßmikrofon der SPL3 und SPL3TS kann mittels Schalter abgeschaltet werden, so daß evtl. experimentiert werden kann mit und ohne Meßmikrofon. In der hier besprochenen "live"-Betriebsart kann der Limiter jedoch nicht ohne Meßmikrofon funktionieren.

Zeituhr

2TS 3TS

Eine Zeituhr, eingebaut im Limiter, kann Vorteile haben, indem der maximal zugelassene Schalldruckpegel z.B. am Anfang des Abends höher ist als am Ende des Abends oder am Morgen. Diese Zeituhr schaltet den Limiter automatisch um, zu dem zu dieser Zeit zugelassenen Maximalpegel. Es wird automatisch umgeschaltet zwischen normaler und Sommerzeit. Die Uhr ist eingeteilt in 3 "timeslots" oder Zeitbereiche. Für jeden "timeslot" kann ein

Maximalpegel eingeriegelt werden. Auch die Übergangszeit zwischen den "timeslots" können selbstverständlich programmiert werden.

Gebrauch

Die SPL-limiter sind nahezu "unhörbar" anwesend. Selbstverständlich wird davon abgeraten, die Limit-Schwelle allzuweit oder andauernd zu überschreiten.

Sobald die Schwelle um mehr als 14 dB überschritten wird blinkt die OVERLOAD-Led. Im Normalbetrieb ist diese Schaltung jedoch nicht wirksam.

Music-Mode / Live Mode

3 3TS

Die SPL3/3TS-Limiter unterscheiden sich in zwei Betriebsarten: Eine Betriebsart speziell für Musik mittels einer Musikanlage (music-mode), und eine spezielle Betriebsart für live-Bands (live Mode).

• Im Moment des anliegenden Signales an den Eingängen der Limiter, gehen die Limiter in "music-mode" oder DETECT-, REDUCTION- oder OVERLOAD, die mit LED's angezeigt werden. Die anliegenden Signale werden erst zurückgeregt, wenn die eingestellte Schwelle überschritten ist. Im Moment des Zurückregelns des Signales, auch TREHSHOLD genannt, wird der Signalpegel (vorher eingestellt mit Meßmikrofon) eingestellt und gehalten.
• Wenn kein Signal anliegt am Audio-Eingang des Limiters, und das Meßmikrofon doch eine Überschreitung der Schwelle detektiert, schaltet der Limiter in "live-mode" oder Live Musik Betriebsart um. Die WARNING und SANCTION-LED's zeigen die Betriebsart der Limiter an. Im "live-mode" sind die SPL3/3TS eine echte Überwachung, weil die Limiter in dieser Betriebsart nicht in die Lage sind die Musik aktiv zurückzuregeln. Zwei Schaltausgänge müssen dafür sorgen, daß der gemessene Schalldruck die maximal zugelassenen Grenzwerte nicht überschreitet. Der erste Ausgang (WARNING) kann mittels eine LED oder Lampe (mit Solidestate-Relais) die Musiker warnen wenn der Maximalpegel überschritten worden ist. Am zweiten Ausgang kann ein Solidestate-Relais angeschlossen werden, das z.B. die Verstärker der Musiker abschaltet. Wenn also die Musiker die Warnungen des ersten Ausgangs (WARNING) bleibend ignorieren, kann mittels dieses zweiten Ausgangs die Sanktion wirksam werden, indem die Verstärker abschalten.

Tip

Versuchen Sie nie den SPL3/3TS zugleich in music-mode und live-mode arbeiten zu lassen, z.B. zum einen ein Teil der Instrumente einer Live-Band durch den Limiter zu führen, und zum anderen gleichzeitig Instrumente ungeregelt spielen zu lassen, wie z.B. die Drums.

Der Limiter wird dann fälschlich versuchen die Instrumente, die vom Limiter überwacht werden zurückzuregeln. Aber die Instrumente, die nicht geregelt werden, bewirken daß die Ansprechschwelle des Limiters immer angeregt bleibt hochzuregeln. Das ist ein unbeherrschbares Chaos für Musiker und Techniker Der Limiter zeigt keine Warnungen im "live-mode" an, selbst wenn das Signal überhöht anliegt. Der Limiter regelt exakt den maximal zugelassenen Pegel aus.

Anschließen

Um zu verhindern, daß die Anschlüsse des Limiters nach Einstellung und Verplombung modifiziert werden können, sind die Anschlüsse nicht mehr erreichbar. Erst nach Entfernung der rechten Abdeckplatte an der Vorderseite des Limiters, sind diese Anschlüsse zu erreichen.

Drehe Schraube (A) mit einem Torx Schraubenzieher nach links(siehe Illustration). Entferne jetzt die 4 Torx-Schrauben (B) des oberen Deckels. Jetzt kann der Deckel abgenommen werden. Hebe die Vorderseite ein wenig auf und schiebe den Deckel nach hinten. Die Anschlüsse werden jetzt sichtbar.

OUT

AUDIO XLR

Pin	Funktion	Typ
1	Gnd	A-GND
2	Audio +	Eingang
3	Audio -	Eingang

Pin	Funktion	Typ
1	Gnd	A-GND
2	Audio +	Eingang
3	Audio -	Eingang

Pin	Funktion	Typ
1	Gnd	A-GND
2	Audio +	Ausgang
3	Audio -	Ausgang

Pin Funktion Typ
1	externe Lautstärkereglung (Potentiometer 10 kΩ linear)	Eingang
2 Reduction (Reduzieren) Ausgang
3 Overload (Übersteuerung) Ausgang
4 Warning (nur SPL 3 und SPL 3TS) (WARNUNG) Ausgang
5 live Mode OK (nur SPL 3 und SPL 3TS) Ausgang
6 Sanktion aktiv Eingang
9 Mikro Eingang + (nur SPL 3 und SPL 3TS) Eingang
21 Mikro Eingang - (nur SPL 3 und SPL 3TS) Eingang
10 Audio Eingang links + Eingang
22 Audio Eingang links - Eingang
11 Audio Eingang rechts + Eingang
23 Audio Eingang rechts - Eingang
12 Audio Ausgang links +		Ausgang
24 Audio Ausgang links -		Ausgang
13 Audio Ausgang rechts +		Ausgang
25 Audio Ausgang rechts -		Ausgang
18 TXD
19 RXD
6-8	gnd
14-17, 20	gnd

Anschluße

MIC IN

An der Rückseite der SPL3 und SPL3TS ist je eine symmetrische XLR Buchse für das Meßmikrofon eingebaut. Ohne dieses Mikrofon funktioniert der Limiter nicht, mit Ausnahme, daß die Mikrofonfunktion abgeschaltet worden ist. Das mitgelieferte Mikrofon Kabel kann ohne weiteres verlängert werden, bis ca. 100 m. Achten Sie bitte auf die richtige Polarität. Befestigen Sie das Mikrofon an der Wand, Decke, oder ähnlichen Platz, so daß das Mikrofon ein gutes Schallbild erreicht. Dem Mikrofon darf keine Fehlinformation zugeführt werden, wie z.B. durch Deplacierung der Resonanzquellen oder Dämpfung. Von einer Montage in einer Nische o.ä. ist abzuraten. Am besten einen Platz finden, wo das Publikumsgeräusch schwächer ist als das Musiksignal (ist also optimal immer vor Ort abzuklären). Zuweilen fordern die Zulassungsinstanzen, wo das Mikrofon befestigt werden muß (meist Plätze, wo der Schalldruck am niedrigsten ist).

AUDIO IN L/R

Symmetrische Eingänge für links und rechts.

AUDIO OUT L/R

Symmetrische Ausgänge für links und rechts.

Externe Lautstärkeregelung ist möglich mittels diesem "RemoteAnschlusses" für ein externes Potentiometer. Mit diesem Regler kann der Ausgangspegel nochmals mit 20 dB gedämpft werden. (10 kΩ-Potentiometer).

REDUCTION Anschluß für LED's oder Solidestate-Relais (Halbleiterrelais) für Fernanzeige von REDUCTION (20 V / 10 mA)

OVERLOAD Anschluß für LED's oder Solidestate-Relais (Halbleiterrelais) für Fernanzeige von OVERLOAD (20 V / 10 mA)

3 WARNING Anschluß für LED's oder Solidestate-Relais (Halbleiterrelais) für Fernanzeige von WARNING ("live" Betriebsart) (20 V / 10 mA)

3 LIVE MODE OK Anschluß für Solidestate-Relais (Halbleiterrelais), für Abschaltung externe "live"-Verstärker. Im Normalbetrieb ist der Anschluß stromversorgt, bei eine Sanktion in Funktion strom abgeschaltet.

SANKTION AKTIV In der SPL2 Betriebsart ist es möglich eine zusätzliche Bedingung für die "sanction"-Funktion zuzufügen. Diese wird dann bei Überschreitung des Schwellwertes (Threshold) um mehr als 14dB aktiviert. Um diese Funktion zu nutzen müssen Kontakt 6 und 7 kurzgeschlossen werden.

MAINS Netzkabel (220 .. 240 V AC).

Bedienung

TIME Display. Das Display gibt bei Normalzustand die jetzige Zeit im 24-Stunden-format an. Im Moment indem das Gerät eingeschaltet wird, läuft kurzfristig die Zeit auf der

Anzeige vorbei. Auf dieser Weise ist einfach kontrollierbar ob die Uhrzeit präzise eingegeben wurde.

Die drei LED's an der linken Frontseite, zeigen an in welchem Zeitbereich der Limiter momentan arbeitet. Achten Sie darauf, daß Ihr Installationstechniker eine Programmierliste erstellt, womit Sie hinterher kontrollieren können. Neben der Zeitwiedergabe können auf der Anzeige verschiedene andere Berichte, wie folgt angezeigt sein.

23:18

Das Display zeigt die normale Uhrzeit an.

bP:2

Der Limiter ist in bypass mode geschaltet. Dieser Bericht wechselt mit da Zeitanzeige.

Err.3

Die Programmierung der Timer ist verschwunden. Der Timer muß erneut programmiert werden um das Problem zu beheben. Solange das Problem nicht behoben ist, bleiben der Limiter in diesem Zustand und die Lautstärke stark reduziert.

Err.4

Etwas ist falsch programmiert worden. Der Limiter muß erneut programmiert worden um das Problem zu beheben. Solange das Problem nicht behoben ist bleibt der Limiter in diesem Zustand und der Wiedergabepegel stark reduziert.

Err.5

Es ist ein interner Fehler festgestellt worden, wodurch die Zeituhr und der Speicher nicht mehr funktionieren kann. Das Gerät muß technisch überprüft werden.

2TS 3TS

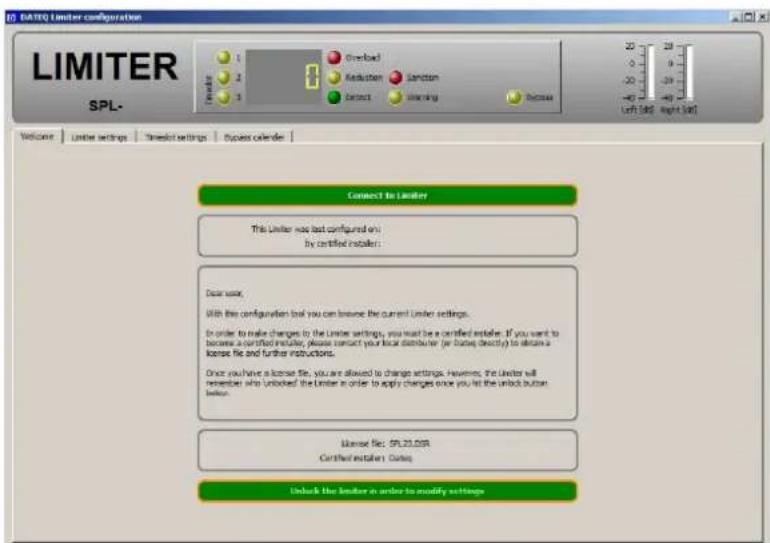

② USB-Buchse. Mittels dieser USB-Eingang ist der Installations-Technikerder oder die Prüfungsinstanz in der Lage den Limiter zu programmieren. Diese Instanzen verfügen über ein Computerprogramm womit die verschiedenen Daten eingeregelt und festgelegt werden können. Pro Wochentag sind 3 "timeslots" (Zeitbereiche) einzugeben, pro "timeslot" muß ein Maximalpegel programmiert werden. Es besteht auch die Möglichkeit o.g. "bypass-perioden" einzugeben: Tage und Stunden an denen der Limiter abgeschaltet sein kann (z.B. bei spezielle Veranstaltungen). Dank dieses Programmes besteht außerdem die Möglichkeit die Einstellungen der Limiter auszudrucken. Damit verfügen Sie dann über eine Liste wie der Limiter programmiert worden ist. Fordern Sie diese Liste von Ihrem Techniker oder derjenigen Person die die Installation und Programmierung ausgeführt hat. Falls noch nicht über solch ein Programm verfügt wird, fordern Sie dies kostenlos bei DATEQ ab. Das Programm funktioniert übrigens mit Namen, somit kann hinterher immer überprüft werden welche Person den Limiter zuletzt programmiert hat.

③ Bypass-Knopf. Sobald dieser gedrückt ist, ist der Limiter nicht mehr aktiv. Auf diese Weise kann einfach während Veranstaltungen der Limiter ausgeschaltet werden, ohne daß das Gerät erneut programmiert oder eingeregelt werden muß. Weil der BYPASS-Knopf seine eigene Abdeckplatte hat, brauchen Sie der verplombte Einstellregler auch nicht zu verdrehen.

3 3TS

4 Mic-Knopf. Bei eingeschaltetem (bzw. gedrücktem) Knopf arbeitet der Limiter mit Meßmikrofon, sonst ohne. D.h. das automatisch die LIVE-Betriebsart nicht mehr funktioniert. ACHTUNG: Jedesmal wenn Sie sich entschließen, daß der Limiter in einer anderen Betriebsart funktionieren soll, muß das Gerät erneut eingeregelt werden!

2 2TS

⑤ Output Level Einstellregler. Mit diesem Einstellregler kann der Ausgangspegel eingestellt werden. Bieten Sie dazu ein Signal an auf die Eingänge der Limiter (am besten Rausch), und stellen Sie die Lautstärke so ein daß der THRESHOLD überschritten worden ist. Die DETECT und REDUCTION-LEDs leuchten jetzt auf. Regeln Sie jetzt den OUTPUT LEVEL so, daß im Saal der maximal zugelassene Schalldruckpegel erreicht wird.

6 Threshold Einstellregler. Ab Werk ist die Schwelle (THRESHOLD) auf 0 dBm eingestellt. Sobald der Eingangspegel diesen Wert überschreitet, tritt der Limiter in Funktion, und regelt zurück. Wenn die Signalquelle z.B. ein Mischpult ist, wäre es praktisch, das TRESHOLD so einzuregeln, das die Grenze überschritten wird sobald die VU-Anzeige "rot" zeigt.

5 Sound Level Einstellregler. Mit diesem Einstellregler wird der maximal zugelassene Schalldruckpegel für die SPL3- und SPL3TS-Limitern eingeregelt. Schließen Sie ein Signal an die Eingänge der Limiter (am besten Rauschen), und stellen Sie die Lautstärke so ein, daß der THRESHOLD überschritten wird. Die DETECT und REDUCTION-LEDs leuchten jetzt auf. Regeln Sie jetzt den SOUND LEVEL so ein, daß im Saal der maximal zugelassene Schalldruckpegel anliegt. Die resultierende Einpegelung gilt dann auch für die LIVE-Betriebsart, was also bedeutet das der Limiter auch noch auf eine andere Weise eingepegelt werden kann: Ohne Limiter den maximal zugelassenen Schalldruckpegel produzieren (mit Verstärker und Lautsprecher ohne Limiter), und jetzt den SOUND LEVEL so einregelen der LIVE-WARNING-LED gerade blinkt. Wenn jetzt nur 1dB weniger Signalpegel produziert wird muß die "duty-cycle" (Blinkgeschwindigkeit) der blinkende LED sofort wieder abnehmen, sonst ist der Pegel noch nicht genau eingeregelt.

6 Threshold Einstellregler. Ab Werk ist die Schwelle (THRESHOLD) auf 0 dBm eingestellt. Sobald der Eingangspegel diesen Wert überschreitet, tritt der Limiter in Funktion, und regelt zurück. Wenn die Signalquelle z.B. ein Mischpult ist, wäre es praktisch, das TRESHOLD so einzuregeln, das die Grenze überschritten wird sobald die VU-Anzeige "rot" zeigt. Dort wo der SPL3 mit Meßmikrofon eingesetzt wird, kann man den TRESHOLD Abgleich nicht vornehmen!

Der Limiter braucht einige Zeit um die SOUND LEVEL- Einstellung selbst zu kalibrieren. Bitte beachten Sie diese Tatsache bei der Einpegelung!

⑦ Bypass Indikation. Diese LED blinkt sobald der Limiter in der BYPASS-Betriebsart aktiv ist. Dies kann eine programmierte SPL2TS/3TS BYPASS-Zeit sein, aber auch ein gedrückter BYPASS-Schalter (hinter der linken Abdeckplatte).
⑧ Detect Indikation. Sobald das Audio-Eingangssignal die eingestellten Grenzwerte überschreitet leuchtet diese LED.
9 Reduction Indikation. Diese LED leuchtet in dem Moment, wo der Limiter zurückregeln muß, um den Signalpegel auf die eingeregelte Maximalwerte zu erhalten.
10 Overload Indikation. Sobald der THRESHOLD mit mehr als 14dB überschritten wird, kann der SPL-Limiter nicht mehr die optimale Signalqualität abgeben. Sobald der Benutzer mehr als 14dB übersteuert (also die Grenze mit mehr als 14dB überschreitet) wird der OVERLOAD-LED blinken.

11 WARNING-indikation ("live"-Betriebsart). Die DETECT/REDUCTION/OVERLOAD-LED's funktionieren beim SPL3 und SPL3TS in der "music"-Betriebsart, und die WARNING/SANCTION-LED's funktionieren in der "live"-Betriebsart. Im Moment, indem das Meßmikrofon ein höhen Pegel mißt als zugelassen, leuchtet die WARNING-LED auf. Bei andauernder WARNING-Situation blinkt die LED stets schneller (höhere "duty-cycle"). Siehe Abbildung. Mittels eines Soliden Stäte-Relais ist es möglich eine externe Lampe für den gleichen Zweck anzuschließen.

12 SANCTION-indicatie ("live"-Betriebsart). Wenn die WARNING-LED stetig aufleuchtet, und noch immer keine Änderung der Situation eingetreten ist, tritt die Sanktion in Funktion. Die SANCTION-LED leuchtet auf und die Speisung an den "Live-mode-OK" Pin wird abgeschaltet. Somit sollen die Verstärker von Live-Anlagen stromlos gemacht werden. Nach ungefähr 30 Sekunden wird die Situation sich ändern und die Sanktion ist nicht mehr aktiv.

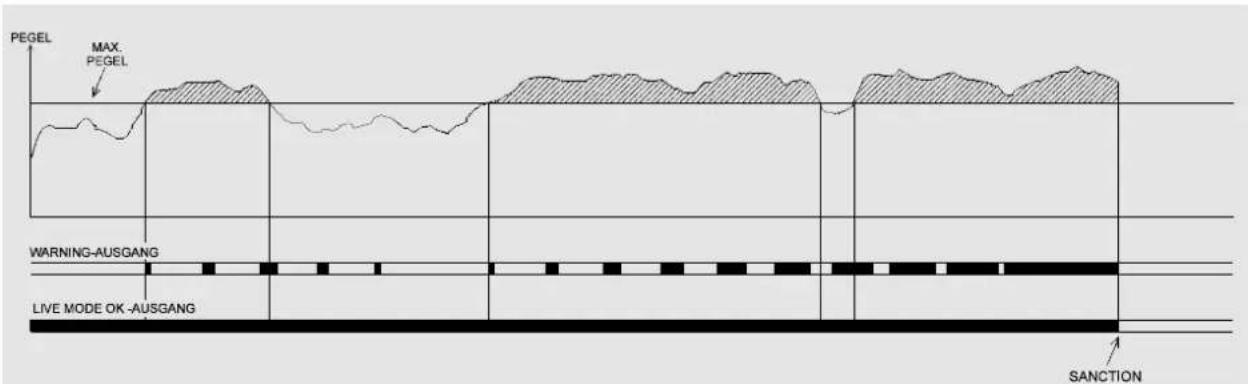

WARNING- und LIVE MODE OK- Ausgänge

13 POWER ON-Indikation. Diese LED leuchtet indem der Limiter eingeschaltet ist.
14 POWER-Schalter. Der Netzschalter schaltet das Gerät ein- und ab. Bei ausgeschaltetem Gerät wird kein Audio-Signal durch geleitet, und sind alle Speisung-Ausgänge abgeschaltet und somit stromlos. Sobald der Begrenzer eingeschaltet ist, wird die Elektronik kurzfristig initialisiert (sichtbar durch blinkende DETECT-Led (8)). Hiernach ist der Limiter zum Einsatz bereit.

Fehlermeldungen

Die Limiter erkennen eine Anzahl von Situationen wo der Ausgang abgeschaltet wird, weil eine bestimmte LED an der Frontseite blinkt, als Indikation dafür das etwas nicht stimmt.

DETECT-LED (8) Blinkt: Die ersten Sekunden nachdem der Limiter eingeschaltet ist stabilisiert und initialisiert sich die Elektronik im Limiter. In den ersten Sekunden blinkt die DETECT-LED

DETECT- & WARNING-LED (8) (11) blinken: Auch hier geht es um das Initialisieren des Limiters. Jetzt ist aber das Mikrofon eingeschaltet.

WARNING- & SANCTION-LED (11) (12) Blinkend: Das mitgelieferte Mikrofon ist nicht korrekt angeschlossen. Kontrollieren Sie die Anschlüsse.

BYPASS-LED (7) Blinkend: Der Limiter ist in der BYPASS-Betriebsart, und sanktioniert nicht und regelt auch nicht zurück wenn der Maximalpegel überschritten wurde.

Oft gehörte Fragen

3 3TS

Bei der Installation eines Limiters mit Hilfe eines Meßmikrofons, tauchen immer einige Aspekte auf, die nicht Jedermann gleichermaßen in Anspruch nimmt. Um hier einen besseren Überblick zu bekommen, haben wir die häufigsten Fragen zusammengestellt.

Das Publikum im Saal singt sehr laut mit und der SPL3/3TS regelt die Lautstärke zurück. Wie kann man das ändern?

Besonders in kleineren Räumen, wo der maximal zugelassene Schalldruckpegel relativ niedrig ist, ist das Publikum in der Lage mitsingend die Musik zu überstimmen. Diese Tatsache wird natürlich auch durch das Meßmikrofon detektiert, und der Limiter regelt die Musik zurück, was übrigens völlig korrekt ist! Dieses Problem kann vorkommen wenn das Mikrofon an einer Stelle plaziert wird, wo sich Musik und Publikum mischen. Plazieren Sie das Mikrofon so weit wie möglich vom Publikum entfernt, und relativ dicht bei den Lautsprechern. Nach korrekter Plazierung des Mikrofons muß der Limiter erneut eingepegelt werden. Sie können den Limiter vielleicht auch ohne Meßmikrofon verwenden.

Ich benutze der Limiter nur für "LIVE"-Musik. Waß soll Ich tun mit der "TRESHOLD"-Regler?

Der "TRESHOLD"-Regler hat keine Funktion bei der "LIVE"-Betriebsart. In der "live"-Betriebsart ist selbstverständlich nicht die Rede von Eingangs-"TRESHOLD".

Selbst mit dem Einstellpotentiometer in Rechtsanschlag ist die Lautstärke viel zu niedrig. Was nun?

Vermutlich wird der maximale Schalldruckpegel an der oberen Grenze der gesetzlich vorgeschriebenen Maximalwerte liegen. Die SPL3/3TS sind so konzipiert worden, daß der Regelbereich "für jeden Diskoinhaber viel zu sanft" bis "für jeden Nachbar viel zu laut". Wünschen Sie mehr Schalldruck, dann gibt es zwei Lösungen:

1. Plazieren Sie das Meßmikrofon weiter entfernt von den Lautsprechern. Dadurch wird der Limiter weniger Schalldruck messen und somit weniger zurückregeln.
2. Mittels erhöhen der "TRESHOLD"-Regler ist es natürlich auch möglich noch etwas mehr Schalldruck zu bekommen, weil die Schwelle der Limiter dann etwas höher liegt.

Bei "live"-Musik läuft ein Teil der Instrumente und die Stimme (Gesang) über die Saalanlage, und somit durch die SPL3/3TS. Die übrigen Instrumente laufen über den "live"-Eingang der Limiter. Sobald die Musik zu laut wird, regelt der Limiter diejenigen Instrumente, die über die Saalanlage laufen, zurück; Ergebnis sehr unbefriedigend...

Das stimmt. Der SPL3 und SPL3TS sind nicht entworfen worden um zugleich in der "live"- und "Music"-Betriebsart verwendet zu werden. Denn, wenn der Limiter detektiert, das die Maximalpegel überschritten worden, gibt es nur eine logische Lösung: zurückregeln! Damit kommt der Ausgleich zwischen den Instrumenten natürlich ins Schwanken, besonders wenn eine Anzahl der Instrumente ungeschwächt durchspielen können (Drums!). In solchen Fällen ist es besser alle Instrumente ohne Limiter laufen zu lassen, und nur die "live"-Schaltausgänge der Limiter zu nutzen.

Technische Daten

EINGÄNGE

3 MIC (Meßmikrophon) .... XLR-3 female, symmetriert, nur mitgelieferte 3TS Mikrophon benützen

LINE (links & rechts) ...... XLR-3 female, symmetriert

Pegel -14 .. +6 dBu

Impedanz.... 10 kOhm

AUSGÄNGE

LINE (links & rechts) .... XLR-3 male, symmetriert

Impedanz.... 600 Ohm

ALGEMEIN

AUDIO

Frequenzgang.... 20 Hz .. 20 kHz

S/N > 80 dB

THD + N .... < 0.05 % (CCIR-RMS)

BEGRENZUNG

Limiter Threshold (einstellbar).... -14 .. +6 dBu (ohne Meßmikrophon)

Limiterdrempel (einstellbar).... 80 .. 120 dBA (mit Meßmikrophon)

Ausgangsschwächung(einstellbar)...... 0 .. -40 dB (ohne Meßmikrophon)

FERNANZEIGE

Externe Lautstärkeregelung.... 0 .. -20 dB (10 kOhm Potentiometer)

Fernanzeige und Schaltausgänge...... 20 V / 10 mA DC

STROMVERSORGUNG

Spannungsbereich.... 220...240 VAC / 50 Hz

Leistung.... 10 W (SPL2 / SPL3), 20 W (SPL2TS / SPL3TS)

ABMESSUNGEN UND GEWICHT

Vorderseite 483 x 45 mm (B x H) = 19", 1HE

Tiefe des Gerätes 175 mm

Gewicht (netto) 3.2 kg (SPL2 / SPL3), 3.5 kg (SPL2TS / SPL3TS)

Produkt Unterstützung

Für weitere Fragen betreffs der SPL-Limiter-Familie, Zubehör und weiterer Produkte stehen wir Ihnen jederzeit gern zur Verfügung:

Dateq Audio Technologies B.V.

De Paal 37

1351 JG ALMERE

Niederlande

Telefoon: [phone]

Email: [e-mail]

Internet: www.dateq.nl
