BEDIENUNGSANLEITUNG LITE TOUCH ZOOM 70WS-QD NIKON

Bedienungsanleitung (Seiten 40-77)

Danke, daß Sie sich für die Kamera Lite Touch Zoom 70Ws / Lite Touch Zoom 70Ws QD von Nikon entschieden haben.

Bitte lessen Sie diese Anleitung sorgfältig durch, bevor Sie die Kamera benutzten, und halten Sie die Anleitung griffbereit, bis Sie mit der Kamera vertraut sind.

Merkmale und Funktionen der Nikon-Kamera:

35-mm-Kompaktkamera mit eingebautem 2,5 fahren Zoom und einem Brennweitenbereich zwischen 28 und 70 mm. (S. 52)

Symbole in dieser Anleitung

:Wichtige Hinweise, die Sie beachten sollenn, z. B.
bestimmte Voraussetzungen oder Einschränkungen.

:Hinweise und Warnhinweise, die unbedingt befolgt werden müssen.

:Zusätzliche Erläuterungen.

:Seiten mit Querverweisen.

Zubehör

(Die folgenden Teile werden mit dieser Kamera geleifert.)

Anbringen der Trageschlaufe

Bringen Sie die Trageschlaufe wie in der Abbildung dargestellt an.

Inhalt

Teile und Bedienelemente der Kamera 42-45

Gehäuse 42, 43

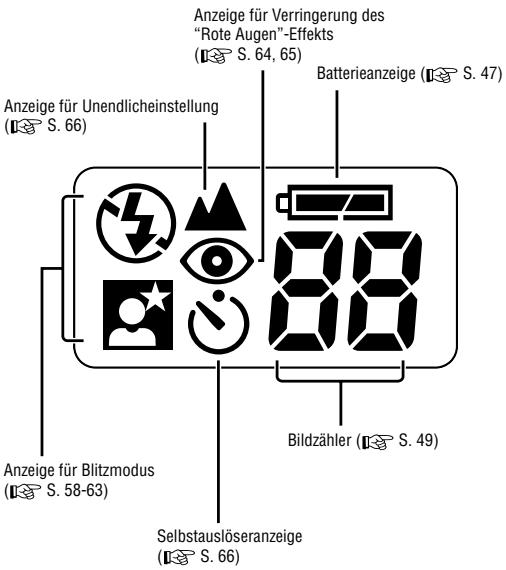

LC-Display 44

Anzeigen im Sicher 45

1 Vorbereitungen

Einlagen der Batterie 46

Einschalten der Kamera 47

Überprüfen der Battereladung 47

Einlagen eines Films 48, 49

2 Grundfunktionen

Richtiges Halten der Kamera 50

Drucken des Auslösers 51

Zoomen 52

Aufnehmen 53, 54

Zurückspulen des Films 55

Entnehmen der Filmatrone 55

3 Weitere Funktionen

Wenn sich das Hauptmotiv nicht in der Bildmitte befindet 56

Schwer fokussierbare Motive 57

Aufnahmen mit Blitz 58

Vorgehen bei Aufnahmen mit Blitz 59

So wird der Blitz automatisch ausgelost 60

So schalten Sie den Blitz aus 61

So wird der Blitz bei jeder Aufnahme ausgelost 62

So fotografieren Sie ein Motiv bei Nacht 63

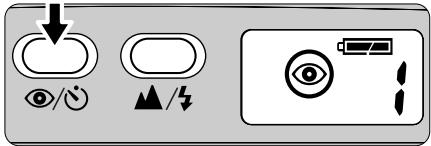

So verringern Sie den "Rote Augen"-Effekt 64, 65

Fernaufnahmen oder Aufnahmen durch ein Fenster 66

DerSelbstausloser 66

Nahaufnahmen 67

Einblichen von Datum/Uhrzeit in Aufnahmen (nur Modell Lite Touch Zoom 70Ws QD) 68

4 Weitere Informationen

Korrigieren von Datum und Uhrzeit (nur Modell Lite Touch Zoom 70Ws QD) 69

Fehlersuche 70, 71

Tips zur Pflege der Kamera 72

Technische Daten 73, 74

Sicherheitshinweise zum Umgang mit der Kamera 75

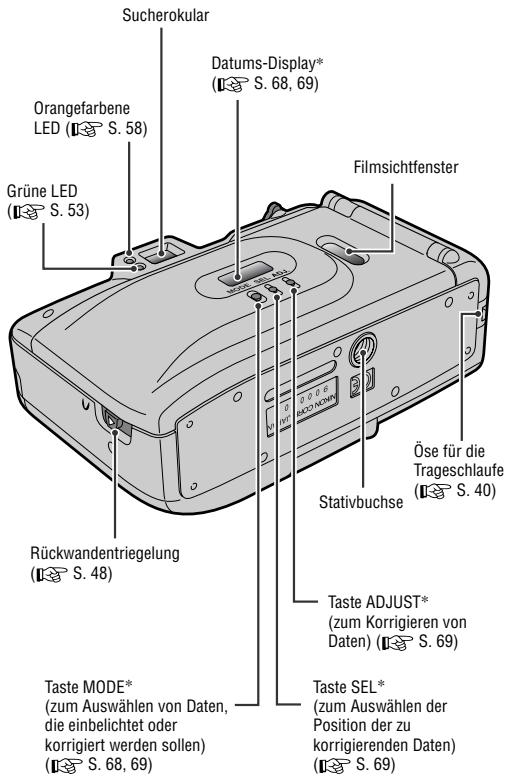

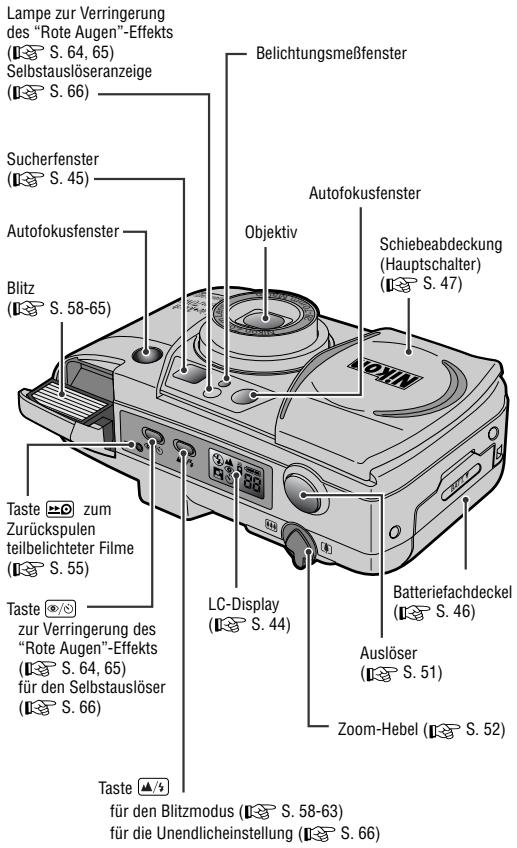

Teile und Bedienelemente der Kamera (Gehäuse)

* nur Modell Lite Touch Zoom 70Ws QD

Auf den in Klammern angegebenen Seiten finden Sie weitere Erläuterungen.

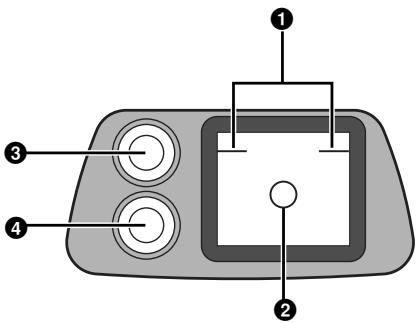

1Parallaxausgleichsmarkierungen (S.67)

Für Nahaufnahmen mit einem Abstand von unter 1 m bei einer Teleaufnahme.

2Autofokusrahmen (S.53)

Das Hauptmotiv muß innerhalb desses Rahmens scharf gestellt werden.

Orangefarbene LED (S.58)

Blinkt langsam, während der Blitz aufgeladen wird, und leuchtet stetig, wenn der Blitz ausgelost werden kann. Wenn Sie im Blitzmodus den aufgeklapten Blitz hinunterträcken, blinkt die LED als Warning schnell.

4 Grüne LED (S.53)

Bei Nahaufnahmen blinkt die LED zur Warnung, wenn das Motiv weniger als 0,8 m entfernt ist.

Einlagen der Batterie

Batterietyp

Verwenden Sie für diese Kamera eine Lithiumbatterie des Typs CR123A oder DL123A mit 3 V.

1. Öffnen Sie den Batteriefachdeckel.

Offnen Sie den Batteriefachdeckel in die Richtung, die mit dem Pfeil in der Abbildung angegeben ist.

2. Legen Sie eine neue Batterie ein.

• Achten Sie auf die richtige Polarität, und legen Sie die Batterie in der in der Abbildung oben dargestellen Richtung ein. Setzen Sie erst das Ende mit der Markierung ein, indem Sie darauf drucken.

3. Schließen Sie den Batteriefachdeckel.

• Drücken Sie fest auf den Batteriefachdeckel, bis er mit einem Klicken einrastet.

Einschalten der Kamera

Öffnen Sie die Schiebeabdeckung.

• Wenn Sie die Abdeckung in Pfeilrichtung aufschieben, wird die Kamera eingeschelt, der integrierte Blitz klapt auf, und das Objektiv wird ausgefahren.
  Wenn die Kamera mehr als 2 Minuten lang nicht bedient wird, wechselt das Objektiv automatisch wieder in die Weitwinkelposition [44].

Schieben Sie die Abdeckung so welt auf, bis ein Klicken zu horen ist.

Damit die Batterie nicht unnötg belastet wird, schlieben Sie die Schiebeabdeckung, so daß sich die Kamera ausschaltet.

Wenn Sie die Kamera schlieben wollen, verschieben Sie die Abdeckung zunachst nuricht. Das Objektiv wird wieder in die Kamera zurückgefahren. Erst wenn das Objektiv ganz eingebnfahren ist, schiben Sie die Abdeckung langsam vollständig zu.

Überprüfen der Batterleladung

Vergewissern Sie sich, daß die Anzeige für ausreichende Batterieladung (im LCD-Display zu sehen ist.

Leuchtet	Die Batterieladung reicht aus.
Blinkt	Die Batterie ist leer. Tauschen Sie die Batterie gegen eine neue aus.
Keine Anzeige	Tauschen Sie die Batterie gegen eine neue aus.

Überprüfen Sie vor dem Aufnehmen grundsätzlich immer die Batterie.
Es empfeihlt sich, Ersatzbatterien mit sich zu führen. In einigen Regionen sind geeignete Batterien unter Umstandenden schwer erhältlich.
Wenn die Aufladeder für den Blitzakku deutlich länger wird, tauschen Sie den Akku aus.

Einlagen eines Films

Tips zu 35-mm-Filmen

Anzahl der Bilder

Filmempfindlichkeit

Verwenden Sie für diese Kamera 35-mm-Filme mit DX-Code.
Bei einem Film mit DX-Code wird die Filmempfindlichkeit automatisch eingestellt. Eine automatische Einstellung erfolgt bei den Empfindlichkeiten ISO 100 und ISO 400. (Wenn Sie einen ISO-200-Film oder einen Film ohne DX-Code verwenden, wird die Empfindlichkeit automatisch auf ISO 100 eingesetzt. Bei einem ISO-800-Film wird die Filmempfindlichkeit automatisch auf ISO 400 eingesetzt.)

Achten Sie beim Einlagen oder Herausnehmen eines Films darauf, die Rückwand der Kamera nicht in direktem Sonnenlicht zu öffnen.

Empfohlener Filmtyp

Es empfeihlt sich, ISO-400-Filme zu verwenden, die auch bei Blitzaufnahmen gute Resultate ergeben. Überdies beugen sie Verwackungsunsächfen vor.

1. Öffnen Sie die Kamerarückwand.

Schieber Sie den Entriegelungshebel für die Kamerarückwand in Pfeilrichtung (1), um sie (2) zu öffnen.

2 Legen Sie eine Filmpatrone ein.

3. Ziehen Sie den Filmfang bis zur roten Markierung hersa.

Halten Sie die Filmatrone fest, und achten Sie darauf, den Film richtig einzulegen. Der Filmarf sich nicht nach oben.

4. Schlieben Sie die Kamerarückwand, und überprüfen Sie, ob der Film richtig eingelegt wurde.

• Wenn der Film korrekt eingelegt ist, erscheint beim Einsatzen der Kamera "i" im Bildzahler.

Wenn der Buchstabe "E" im LC-Display blinkt, ist der Film nicht richtig eingelegt. Öffnen Sie die Kamerarückwand nochmals, und legen Sie den Film erneut ein.

Probeaufnahmen

Vor wichtigen Ereignissen empfeihlt es sich dringend, zunachst eine Probeaufnahmen zu machen, um mit der kamera und all ihren Funktionen vertraut zu werden.

Nikon übernimmt keine Haftung für Fehl Funktionen, die darauf zurückzuführen sind, daß die Kamera Lite Touch Zoom 70Ws / Lite Touch Zoom 70Ws QD anders als in dieser Anleitung angegeben bedient wurde.

Halten Sie die Kamera fest.

• Drücken Sie die Ellenbogen an den Körper, und halten Sie die Kamera mit beiden Händen.

• Wenn Sie die Kamera vertikal halten, achten Sie darauf, daß sich der Blitz, wie in der Abbildung dargestellt, oben befindet.

Verdecken Sie das Objektiv, das Autofokusfenster oder den Blitz nicht mit Fingern, Haaren oder der Trageschlaufe.

Achten Sie darauf, nicht auf den Blitz zu drücken, wenn er aufgeklapt ist.

1. Drücken Sie die Taste leicht, und vergewissern Sie sich, daß die grüne LED leuchtet.

• Wenn Sie die Tasteleitung drücken, werden Fokus und Belichtung eingestellt, und die grüne LED leuchtet auf.
  Die Fokuseinstellung ist fixiert (Fokusspeicherfunktion S.56), solange Sie den Ausloser weniger gedrück halten.

2. Drücken Sie den Ausloser ganz nach unten, um das Bild aufzunehmen.

Der Blitz wird automatisch ausgelost, wenn das Umgebungslicht nicht ausreicht.

Wenn Sie den Auslöser abrupt ganz nach unten drücken, kann die Kameraicht wackeln. Achten Sie also daraufuf, den Auslöser langsam zu drucken.

Zoomen

Drücken Sie den Zoom-Hebel, um den Bildausschnitt zu wahlen.

• Drücken Sie den Hebel in die Richtung für Teleaufnahmen (70 mm) oder in die Richtung für Weitwinkelaufnahmen (28 mm).
• Lassen Sie den Hebel los, wenn das Bild in der gewünschten Höhe angezeigt wird.

Wenn die Kamera mehr als 2 Minuten lang nicht bedient wird, wechselt das Objektiv automatisch wieder in die Weitwinkelposition.

Beispiel für eine Teleaufnahme

Beispiel fur eine Weitwinkelaufnahme

52 Grundfunktionen

1. Richten Sie die Markierung für den Autofokusrahmen in der Mitte auf das Hauptmotiv.

Wenn sich das Hauptmotiv außerhalb des Autofokusrahmens befindet:

Wenn suchs das Hauptmotiv außerhalb des Autofokusrahmens befindet, können Sie mit der Fokusspeicherfunktion eine prazise Scharfeingstellung erziellen. (S. 56)

2. Drücken Sie den Auslöserleitung.

Wenn die grüne LED leuchtet/blinkt

Wenn der Fokus korrekt eingestellt ist, leuchtet die grüne LED auf.

Durch Blinken wird angezeigt, daß das Motiv zu nahe ist. Damit der Fokus korrekt eingestellt werden kann, halten Sie die Kamera mindestens 0,8 m vom Motiv entfern.

Aufnehmen (Fortsetzung)

1 Wenn die orangefarbene LED blinkt, nachdem Sie den Auslösericht gestrück haben, wird der Blitz aufgeladen, und der Auslöserist blockiert. Drücken Sie den Auslöser, wenn die orangefarbene LED leuchtet.
2 Wenn Sie den aufgeklapten Blitz versehentlich herunterdrücken, blinking die LED als Warnung schnell. In thisem Fall laßt sichzar der Auslöser drücken, aber der Blitz wird nicht ausgelost.
*3 Wenn Sie naher als bis auf etwa 0,8 m an das Motiv herangehen, blinkt die grüne LED, und der Ausloser laßt sich nicht drücken. Entfernen Sie sich vom Motiv, bis die grüne LED aufleuchtet. Beachten Sie jedochitte, daß der Ausloser unter Umständen auch dann noch Funktioniert, wenn der Abstand zwischen Kamera und Motiv zu gering ist und das Motiv thereof nicht scharfgestellt werden kann.

3. Drücken Sie den Auslöser nun langsam ganz nach unten.

• Wenn das Motiv dunkel ist und Sie mit der Blitzautomatik arbeiten, wird der Blitz automatisch ausgelost.

Wenn Sie den Auslöser abrupt ganz nach unten drücken, kann die Kameraleitung wackeln.

Wenn Sie die Kamera wieder schlieben wollen, verschieben Sie die Abdeckung zunachst nur leicht. Das Objektiv wird wieder in die Kamera zurückgefahren. Erst wenn das Objektiv ganz eingefahren ist, schieren Sie die Abdeckung langsam vollständig zu.

Schlieben Sie die Schiebeabdeckung, wenn Sie die Kamera nicht benutzen, um die Batterie zu schonen.

Zurückspulen des Films

Der Film wird automatisch zurückgespult.

• Wenn das Ende der Filmrolle erreicht ist, spult die Kamera den Film automatisch zürkend.
  Während der Film zrückgespilt wird, wird die Bildnummer im Bildzahler heruntergebniz. Sobald der Film vollständig zuckruppst ist, blinkt *E", hört dann zu blinken auf und leuchtet stetig.
  Wenn während des Zurückspulens die Batterie leer wird, spelt die Kamera den restlichen Film zurück, sobald eine neue Batterie eingelegt wird.

Öffnen Sie die Kamerarückwand erst, wenn der Buchstabe “ ” zuklinken anfängt.

So spulen Sie einen nur teilweise belichteten Film zürück.

Drucken Sie mit der Spitze der Schlaufenose oder eines Kugelschreibers die Taste ≥ 0 (Zurückspluten Teilbelichteter这部电影).

Sobald das Zurückspulen beginnt, brauchen Sie die Taste nicht mehr gedruckt zu halten.

Entnehmen der Filmpatrone

1. Überzeugen Sie sich, daß der Film vollständig zurückgespult ist. Achten Sie auf die Anzeige “£”.

2. Offnen Sie die Kamerarückwand, und fühmen Sie den Film Heraus.

Wenn sich das Hauptmotiv nicht in der Bildmitte befindet

Fotografieren mit Fokusspeicherung

Wenn sich das Motiv, auf das fokussiert werden soll, außerhalb des Autofokusrahmens in der Bildmitte befindet, verwenden Sie die Fokusspeicherfunktion. Bei dieser Funktion bleibt die Fokuseinstellung fest, auch wenn Sie nach dem Einstellen des Fokus den Bildausschnitt verändern. Die Fokusspeicherfunktion eignet sich auch für Motive, die sich nur schwer scharfeinstellen setzen. (U S 57)

1. Richten Sie die Kamera auf den gewünschten Bildausschnitt.

Wenn Sie in einer Situation wie im Beispiel oben (Hauptmotiv nicht scharf eingestellt) den Auslöser drücken.

2. Richten Sie die Markierung für den Autofokusrahmen in der Mitte auf das Hauptmotiv, und drücken Sie den Auslosericht.

Ändern Sie nicht die Entfernung zwischen Kamera und Motiv.
Wenn Sie den Auslöser nicht drücken, speichert die Kamera die Fokuseinstellung. Daher darüber Sie die Entfernung zwischen Kamera und Motiv jetzt nicht mehr verändern.

3. Halten Sie den Ausloser leicht gedrückt, wahlen Sie den gewündsten Bildausschnitt, und drucken Sie den Ausloser dann ganz.

Schwer fokussierbare Motive

Bei Motiven der folgenden Art kann es zu Problemen beim Fokussieren kommt.

Fokussieren Sie mit der Fokusspeicherfunktion (S. 56) zunachst auf ein andere Motiv, das sich im gleichen Abstand von der Kamera befindet, und wahlen Sie dann den gewünschten Bildausschnitt.

■Motive, die zu Klein sind, um den Autofokusrahmen ganz zu fullen.

Gänzende, stark reflktierende Flächen, zum Beispiel ein frisch poliertes Auto oder Wasser.

Dunkle Motive, die kaum Licht reflektieren.

Motive hinter Glas.

Körperlose Motive, zum Beispiel Kerzenflammen oder ein Feuerwerk.
■ Motive, die weiter von der Kamera entfernt sind als ein zweites Motiv im Bildausschnitt.
Eine extrem starke Lichtquelle wie die Sonne ist im Bild:

• Wenn sich eine sehr starke Lichtquelle im oder in der Höhe des Bildausschnitts befindet, blinking die grüne LED, und der Auslöser ist blockiert. Richten Sie die Kamera von der Lichtquelle weg, und machen Sie dann die Aufnahme.

Aufnahmen mit Blitz

Auswahlen des Blitzmodus

Mit der Taste ( / 2) können Sie einen von fünf Blitzmodi ausgehalten.

Keine Anzeige

:Blitzautomatik (S.60)

Der Blitz wird automatisch ausgelost, wenn das Umgebungslicht nicht ausreicht.

:Unendlicheinstellung (S.66)

Für eine höhere Bildschärfe bei Fernaufnahmen oder Landschaften.

:Blitzabschaltung (S.61)

Der Blitz wird auch bei Lichtverhältnissen nicht aktiviert, bei denen er normalerweise ausgelost wurde.

: Blitz bei jeder Aufnahme (S.62)

Der Blitz wird unabhängig von den Lichtverhältnissen bei jeder Aufnahme ausgelost.

: Nachtporträt (Langzeitsynchronisation) (S. 63)

Das Motiv und der Hintergrund werden in der Dämmerung oder bei Nacht aufgehelt.

Wenn die orangefarbene LED blinkt, nachdem Sie den Auslöser leicht gedrück haben, wird der Blitz aufgeladen, und der Auslöser ist blockiert. Drücken Sie den Auslöser, wenn die orangefarbene LED leuchtet.

Vorgehen bei Aufnahmen mit Blitz

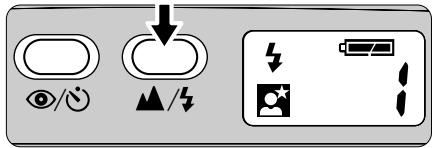

1. Wahlen Sie mit der Taste / 5 den Blitzmodus aus.

Da in den Modi (Blitzabschaltung) und (Nachtporträt (Langzeitsynchronisation)) in der Regel eine langere Verschlußzeit gilt, empfeht sich die Verwendung eines Stativs, um Verwacklungsunscharfen zu vermeiden.

2. Richten Sie die Kamera auf den gewünschten Bildausschnitt, und drücken Sie dann leicht auf den Auslöser.

3. Achten Sie darauf, daß die orangefarbene LED aufleuchtet, und drücken Sie dann den Auslöser.

Reichweite des Blitzlchts

Die jeweiligen Werte für die Reichweite sind im folgenden angegeben.

Bei ISO 100-Filmen:

Weitwinkel: ca. 0,8 bis 3,3 m

Telebereich: ca. 0,8 bis 1,9 m

Bei ISO 400-Filmen:

Weitwinkel: ca. 0,8 bis 6,6 m

Telebereich: ca. 0,8 bis 3,8 m

Drücken Sie NICHT auf den Blitz. Wenn Sie auf den Blitzträger drucken, blinkt die orangefarbene LED zur Warnung. (In thisem Fall laßt sichzar der Ausloser drucken, aber der Blitz wird nicht ausgelöst.)

So wird der Blitz automatisch ausgelöst

Blitzautomatik

Der Blitz wird automatisch ausgelöst, wenn die

Beleuchtung insgesamt nicht ausreicht oder das Motiv zu dunkel ist.

1. Öffnen Sie die Schiebeabdeckung.

• Wenn Sie die Schiebeabdeckung öffnen, wird die Kamera eingeschalten, und der integrierte Blitz wird automatisch aufgeklapt.

2. Achten Sie darauf, daß die orangefarbene und die grüne LED aufleuchten, und drücken Sie dann den Auslöser.

Beispiel

Wenn die Beleuchtung hell genug ist, erscheidt " ⑤ " auf dem LC-Display, und der Blitz wird nicht ausgelost.
Wenn die orangefarbene LED blinkt, nachdem Sie den Ausloser leicht gedrück haben, wird der Blitz aufgeladen, und der Ausloser ist blockiert. Drücken Sie den Ausloser, wenn die orangefarbene LED leuchtet.
Wenn Sie den aufgeklapten Blitz herunterdrucken, wird kein Blitzlicht ausgelost. Berühren Sie dazu den Blitz NICT.

So schalten Sie den Blitz aus

Blitzabschaltung

Diesen Modus sollen den Sie wahlen, wenn die Verwendung eines Blitzlichts verboten ist, zum Beispiel in Museen.

1. Verwenden Sie ein Stativ, oder stellen Sie die Kamera auf einer stabilen, waagerecht Oberfläche auf.

Verwenden Sie bei Blitzabschaltung ein Stativ.

Da in this modus in der Regel eine langere Verschluzeit gilt, empfeht sich die Verwendung eines Stativs, um Verwacklungsunscharfen zu vermeiden.

1. Drücken Sie die Taste / 3 , bis “ 业 ” im LC-Display erscheint.

1. Achten Sie daraufuf, daß die grüne LED kurz aufleuchtet, und drücken Sie dann den Auslöser.

Beispiel

So wird der Blitz bei jeder Aufnahme ausgelost

Blitz bei jeder Aufnahme

In this sem Modus wird der Blitz unabhängig von den

Lichtverhältnissen bei jeder Aufnahme ausgelost.

1. Drucken Sie die Taste 45 , bis “ 47 ” im LC-Display erscheint.

1. Vergewissern Sie sich, daß die orangefarbene und die grüne LED aufleuchten, und drücken Sie dann den Auslöser.

Beispiel

Wenn die orangefarbene LED blinkt, nachdem Sie den Auslöser leicht gedrück haben, wird der Blitz aufgeladen, und der Auslöser ist blockiert. Drücken Sie den Auslöser, wenn die orangefarbene LED leuchtet.
Wenn Sie den aufgeklapten Blitz herunterdrucken, wird kein Blitzlicht ausgelost. Berühren Sie daher den Blitz NICT.

So fotografieren Sie ein Motiv bei Nacht

Nachtportrat (Langzeitsynchronisation)

Mit thisem Modus werden das Motiv und der Hintergrund bei Aufnahmen in der Nacht oder in der Dämmerung aufgehelt.

1. Verwenden Sie ein Stativ, oder stellen Sie die Kamera auf einer stabilen, waagerecht Oberfläche auf.

Verwenden Sie für die Nachportrat (Langzeitsynchronisation) ein Stativ

Da in this Modus in der Regel eine langere Verschlußzeit gilt, empfehl't sich die Verwendung eines Stativs, um Verwacklungsunschäften zu vermeiden.

2. Drücken Sie die Taste / 5 , bis “ 4 ” im LC-Display erscheint.

3. Vergewissern Sie sich, daß die orangefarbene und die grüne LED aufleuchten, und drücken Sie dann den Auslöser.

Beispiel

Wenn die orangefarbene LED blinkt, nachdem Sie den Ausloser leicht gedrück haben, wird der Blitz aufgeladen, und der Ausloser ist blockiert. Drücken Sie den Ausloser, wenn die orangefarbene LED leuchtet.

Wenn Sie den aufgeklapten Blitz herunterdrucken, wird kein Blitzlicht ausgelost. Berühren Sie daher den Blitz NICT.

So verringern Sie den "Rote Augen"-Effekt

Modus zur Verringerung des "Rote Augen"-Effekte

Bei Blitzaufnahmen erscheinen die Augen einer aufgenommen Person manchmal leuchtend rot.

Verwenden Sie diesen Modus, um diesen "Rote Augen"-Effekt zu verringern.

1. Drucken Sie die Taste ©/im LC-Display erscheint.

Mit jedem Tastendruck auf (空 / 空) wechselt die Anzeige wie unter angegeben:

Keine Anzeige: Keine Verringerung des "Rote Augen"-Effektos

Der Modus zur Verringerung des "Rote Augen"-Effektswird eingeschaltet.

Modus zur Verringerung des "Rote Augen"-Effektis

Der Modus zur Verringerung des "Rote Augen"-Effektswird eingeschaltet.

Hinweis zur Verringerung des "Rote Augen"-Effektis

Dieser Modus ist für die Aufnahme von Motiven, die sich schnell bewegen, nicht zu empfehlen.

:Selbstauslosermodus (S.66)

In this modus wird der Selfstausloser verwendet.

Beachten Sie, daß die Verringerung des "Rote Augen"-Effektas automatisch eingestellt wird, wenn Sie mit Selfbaustausloser fotografieren.

2. Richten Sie die Kamera auf den gewünschten Bildausschnitt, und drücken Sie dann leicht auf den Ausloser.

3. Achten Sie darauf, daß die orangefarbene und die grüne LED aufleuchten, und drücken Sie dann den Ausloser.

Kamera und Motiv)durfen sich nicht bewegen.

Die Lampe zur Verringerung des "Rote Augen"-Effekts leuchtet etwa eine Sekunde auf, bevor der Blitz ausgelost wird. Achten Sie darauf, die Kamera nicht zu bewegen, und achten Sie darauf, daß sich auch das Motiv nicht bewegt, bis der Blitz ausgelost wird.

Wenn die orangefarbene LED blinkt, nachdem Sie den Auslösericht gestrück haben, wird der Blitz aufgeladen, und der Auslöserist blockiert. Drücken Sie den Auslöser, wenn die orangefarbene LED leuchtet.

Der Modus zur Verringerung des "Rote Augen"-Effektswird nicht automatisch ausgeschaltet, wenn Sie die Kamera ausschalten. Drücken Sie zum Ausschalten theses Modus die Taste ( / ·) , bis " " im LC-Display ausgeblendent wird.

Fernaufnahmen oder Aufnahmen durch ein Fenster Unendlicheinstellung

In diesen Modus konnen Sie bei Fernsichtaufnahmen eine höhere Bildschärfe erzielen oder Landschaften durch ein Fenster fotografieren.

1. Drucken Sie die Taste / 3 , bis “ ” im LC-Display erscheint.
2. Achten Sie daraufuf, daß die grüne LED kurz aufleuchtet, und drücken Sie dann den Auslöser.

Der Blitz wird in thisem Modus automatisch ausgeschaltt.

Der Selfbauloser

Der Selfstauslöser gibt Ohnen die Möglichkeit, sich selbst aufzunehmen.

1. Verwenden Sie ein Stativ, oder stellen Sie die Kamera auf einer stabilen, waagerecht Oberfläche auf.
2. Drücken Sie die Taste 心 , bis “ ” im LC-Display erscheint.
3. Richten Sie die Kamera auf den gewünschten Bildausschnitt, und drücken Sie den Ausloser.

Fokus und Belichtigung werden eingestellt, wenn Sie den Auslöser leicht drücken.
Wenn der Auslöser ganz gedrück wird, blinking die Lampe zur Verringerung des "Rote Augen"-Effekts/Selbstauslöseneranzeige und leuchtet dann insgesamt 10 Sekunden stetig, bevor die Aufnahme erfolgt.
Nach der Aufnahme wird der Selfstauslosermodus automatisch ausgeschallt.
Auch wenn Sie die Schiebeabdeckung schlieben, wird der Selfstauslosermodus automatisch ausgeschaltet.

Der Mindestabstand zwischen Kamera und Motiv muß ca. 0,8 m betragen.

Um ein Motiv, zum Beispiel eine Blume, so bildfullend wie möglich aufzunehmen, können Sie bis auf etwa 0,8 m an das Motiv herangehen.

• Wenn Sie die Taste Zoom in die Teleposition bringen, laßt sich das Motiv noch größter darstellen.

• Richten Sie die Kamera so aus, daß sich der gewündte Bildausschnitt innerhalb der Parallaxausgleichsmarkierungen befindet.

Normaler

Der in der Abbildung mit markierte Bereich erscheint im Bild.

Verwenden Sie die Parallaxausgleichsmarkierungen, wenn die Entfernung zwischen Kamera und Motiv bei einer Teleaufnahme weniger als 1 Meter beträgt.

1. Achten Sie darauf, daß die grüne LED aufleuchtet, und drücken Sie dann den Auslöser.

Wenn Sie naher als bis auf etwa 0,8m an das Motiv herangehen, blinkt die grüne LED zur Warnung. Entfern den Sie sich vom Motiv, bis die grüne LED aufleuchtet.

Einbelichen von Datum/Uhrzeit in Aufnahmen

(nur Modell Lite Touch Zoom 70Ws QD)

Wahlen Sie mit der Taste MODE die Datums-/Uhrzeitanzeige aus.

Das Jahr wird mit den letzten beiden Ziffern angegeben ("Üd" für 2002) und einbelichtet, und die Uhrzeit wird im 24-Stunden-Format angezeigt. Das Beispiel in der Abbildung zeigt den 1. Mai 2002.

Der Buchstabe "M" kennzeichnet die Monatsangabe, er wird aber nicht in die Bilder einbelichtet.
Mit jedem Tastendruck auf die Taste MODE wechselt die Anzeige wie unter dargestellt:

Jahr/Monat/Tag Tag/Stunde/Minute Keine Einbelichtung

Wenn " —" im LC-Display angezeigt wird, werden Datum/ Uhrzeit der Aufnahme in das Bild einbelichtet.
Wahlen Sie " - - - - - - - " (Keine Einbelichtung), wenn Datum/Uhrzeit nicht einbelichtet werden sollen.

Position von Datum/Uhrzeit

Einbelichtungsposition

Die Abbildung zeigt die Einbelichtungsposition auf dem Film.

Das einbelichtete Datum bzw. die Uhrzeit ist unter Umständen schwer zu erkennen, wenn das Motiv an der

Einbelichtungsposition folgende Farbe aufweist:

• weiß oder eine sehr helle Farbe
  orange oder gelb

Korrigieren von Datum und Uhrzeit

(nur Modell Lite Touch Zoom 70Ws QD)

1. Drücken Sie die Taste MODE, so daß Jahr/Monat/Tag angezeigt werden.
2. Drücken Sie die Taste SEL, bis die Angabe blinkt, die Sie korrigieren wollen.
3. Stellen Sie die blinkende Zahl mit der Taste ADJUST ein.

Mit jedem Tastendruck auf ADJUST wird die Zahl um eins. weitergeschalteit.
- Wenn Sie die Taste ADJUST mehr als 2 Sekunden lang gedrückt halten, laufen die Zahlen schnell durch.

1. Wenn die blinkende Angabe korrekt eingestellt ist, drücken Sie die Taste SEL erneut, so daß die{nachste Angabe zu blinken beginnnt.

2. Stellen Sie die übrigen Zahlen wie in Schritt 3 und 4 erläutert ein.

3. Wenn Sie die Uhrzeit einstellen wollen, drücken Sie die Taste MODE, so daß Tag/Stunde/Minuten angezeigt werden.

Wenn die Batterie in der Kamera ausgetauscht wird, werden Datum und Uhrzeit in der Regel zurückgesetzt. Überprüfen Sie nach dem Austauschen der Batterie davon die Einstellungen, und stellen Sie Datum und Uhrzeit gegebenenfalls neu ein.

Fehlersuche

Versuchen Sie zunachst, anhand der folgenden Tabelle die Fehlerursache zu ermitteln.

Sie ersparen sich damit unter Umständen einen Besuch bei ihrem Nikon-Kundendienstzentrum.

Problem		Ursachen und Abhilfemaßnahmen	Siehe Seite
Auslöser	Der Auslöser ist blockiert.	Die Schiebeabdeckung ist nicht ganz geöffnet. →Schieben Sie die Schiebeabdeckung vollständig auf, bis ein Klicken zu horen ist, so daß sich die Kamera einschaltet.Die orangefarbene LED blinkt. →Der Blitzlädt sich auf. Drücken Sie den Auslöser, wenn die orangefarbene LED leuchtet.Die grüne LED blinkt. →Das Motiv ist zu nah. Halten Sie die Kamera mindestens 0,8 m vom Motiv entfern.Der Buchstabe "E" leuchtet im LC-Display. →In der Kamera befindet sich eine zurrückgespulte Filmmolle. Legen Sie einen neuen Film ein.Es erscheint keine Anzeuge im LC-Display. →Die Batterie ist erschöpf. Tauschen Sie sie gegen eine neue aus.*Alle Anzeigen im LC-Display blinken. →An der Kamera wurde eine Fehlfunktion festgestellt. Offnen und schreiben Sie die Schiebeabdeckung einzelmal, und schalten Sie die Kamera ein. Wenn die Kamera dann immer noch nicht ordnungsgemäß Funktioniert, behnten Sie die Batterie hersa. Achten Sie darauf, daß die Anzeigen erlösen, und legen Sie die Batterie dann wieder ein.*	4745,585348554646,47
Blitz	Der Blitz wird nicht ausgelöst.	Es erscheidt keine Anzeuge im LCD-Display. →Die Batterie ist fast oder ganz leer. Tauschen Sie sie gegen eine neue aus.*Die orangefarbene LED blinkt schnell. →Vergewissem Sie sich, daß der Blitz nicht heruntergedrückt wurde. Berühren Sie den Blitz nicht."leuchtet im LC-Display auf. →Der Blitz wird nicht ausgelöst, wenn das Motiv hell genug ist. Um den Blitz auszulösen, stellen Sie an der Kamera den Modus "Blitz bei jeder Aufnahme" ein.	4645,5859,61
Unscharf	Das Motiv erscheidet auf dem Abzug verschommen.	● Bei der Aufnahme wurde die Kamera bewegt.→ Drücken Sie den Auslöser behutsam, oder verwenden Sie ein Stativ, bzw. stellen Sie die Kamera auf einer stabilen, waagerechten Flüche auf.● Ein Bereich vor oder hinter dem eigentlichen Motiv ist scharf eingestellt.→ Das Motiv muß sich innerhalb des Autofokusrahmens befinden, bevor Sie den Auslöser drücken. Wenn kein korrekter Fokus eingestellt werden kann, verwenden Sie die Fokusspeicherfungenk.	53, 5461, 6353, 60
LC-Display	Obwohl die Kamera eingeschaltet ist, erschienen keine Anzeigern.	● Die Batterie ist falsch herum eingelegt.→ Legen Sie die polaritätsrichtig ein.*● Es ist keine Batterie eingelegt, oder die Batterie ist leer.→ Legen Sie eine neue Batterie ein.*	4646
	Die Zahl “i” erscheidiert nicht, wenn ein Film eingelegt wird.	● Der Buchstabe “E” blinking oder leuchtet.→ Nehmen Sie den Film aus der Kamera, und legen Sieihn erneut ein.	48, 49

• Wenn die Batterie ausgetaucht bzw. herausgenommen und wieder eingelegt wird, werden Datum und Uhrzeit gefelcht. Stellen Sie sie erneut ein. (13) S.69)

Hinweis zu elektronischen Kameras

Wenn die Kamera intensiver statischer Aufladung o. ä. ausgesetzt wird, kann es in seltenen Fällen vorkommen, daß die Kamera nicht mehr ordnungsgemäß faktioniert. Nehmen Sie in einem solchen Fall die Batterie hereaus, und legen Sie die dann wieder ein. Wenn die Batterie hersausgenommen wird, werden Datum und Uhrzeit gelöscht. Stellen Sie Datum und Uhrzeit erneut ein, nachdem die Batterie wieder eingelegt wurde. (S.69)

Tips zur Pflege der Kamera

Wenn die Kamera nicht benutzt wird:

SchlieBen Sie die Schiebebeckung, um die Kamera auszuschalten, wenn Sie nicht benuten.

Auf diese Weise verhindern Sie, daß versehentlich eine Aufnahme erfolgt und der Batterie dadurch Strom entzogen wird.

Wenn die Kamera langere Zeit nicht benutzt wird:

Nehmen Sie die Batterie hereaus, und bewahren Sie die Kamera in kühler, trockener und sauberer Umgebung auf.

Darüber hinaus empfehl't es sich, einmal im Monat eine Batterie einzulegenden und mehrmals den Blitz auszulösungen. Auf diese Weise verhinder Sie, daß die Leistungsfähigkeit der Kondensatoren nachläufig.

Schützen Sie die Kamera vor Feuchtigkeit:

Die Lite Touch Zoom 70Ws/Lite Touch Zoom 70Ws QD ist nicht wasserdicht undarf dahar Feuchtigkeit nicht ausgesetzt werden.

Schützen Sie die Kamera vor heftigen Erschütterungen:

Lassen Sie sie nicht fallen, und stoßen Sie mit ihr nicht gegen harte Oberflächen.

Wenn Sie die Kamera aufbewahren:

Lagern Sie die Kamera nicht in sehr warmer oder feuchter Umgebung, zum Beispiel in einem geschlossenen Auto oder Kofferraum oder vor einer Hezung. Schützen Sie sie vor Chemikalien wie Kampfer oder Naphthalin. Es empfeilt sich, die Kamera zusammen mit einem feuchtgkeitsabsorberenden Mittel (Trockenmittel) zu lagern.

Wartung:

Entfernen Sie Staub und Verschmutzungen mit einem weichen, trockenen Tuch oder einem handelsüblichen Staubbläser oder Objektivreiniger.

Entfernen Sie Verunreinigungen vom Okular des Suchers mit einem weichen Tuch.

Verwenden Sie den Blitz nur in einem gewissen zeitlichen Abstand:

Wenn der Blitz mehrmals kurz hintereinerander ausgelost wird, erhitzen sich die Batterie und die Camera.

Warten Sie in einem solchen Fall, bis Batterie und Kamera wieder abgekühlt sind, bevor Sie weitere Aufnahmen machen.

Wenn Sie in kalter Umgebung fotografieren wollen:

Wenn Sie die Kamera in kalter Umgebung verwenden wollen und die Batterie fast leer ist, Funktioniert die Kamera unter Umständen nicht. Verwendten Sie bei niedrigen Temperatoren eine neue Batterie, halten Sie Ersatzbatterien warm, und verwenden Sie die Batterien abwechselnd.

Die Funktionsfähigkeit der Batterie wird möglicherweise bei normalen Temperaturen wiederhergestellt.

Kameratyp

35mm-Kieinbildkamera mit Autofokus, Zentralverschluß und Nikon-Zoom-Objektiv

Geeignetes Filmmaterial

35mm-Kieinbildfilm mit DX-Code

Bildformat

24× 36mm

Objektiv

28 mm (f/5,6) bis 70 mm (f/10), 5 Elemente in 5 Gruppen

VerschluB

Programmierter elektronischer Verschluß; Verschlußzeit: 2 bis 1/300 Sekunden

Sucher

Realbild-Sucher, Bildfeld: ca. über 75% bei normalformatigen

Bildern; Vergroßerung ca. 0,33 fach bei 28~mm ca. 0,62 fach bei 70 mm; Dioptrieneinstellung: ca.-0,1 m-1

Anzeigen im Sicher

Bildfeldrahmen (mit Parallaxenausgleichsmarkierungen); Autofokusrahmen

Orangefarbene LED

Betriebsbereit (leuchtet), Blitzaufladung (blinkt), Blitz wird nicht ausgelost. Fokus eingestellt (leuchtet kurz), Blitz wird heruntergroduckt (blinkt mit 8 Hz)

Grüne LED

Motiv scharfgestellt (leuchtet), Motiv innerhalb von 0,8 m (blinkt mit 2 Hz)

Fokussierung

Aktiviert durch leichtes Drucken des Auslosers.

Arbeitsbereich ab ca. 0,8 m bis unendlich.

Fokusspeicherung

Die Fokuseinstellung bleibt gespeichert, solange der Auslösericht gestroducht wird.

Belichtungssteuerung

Elektronisch gesteuerte programmierte Belichtungsautomatik: Arbeitsbereich der Belichtungsautomatik (ISO 100): Lichtwert 4 - 16 bei 28mm , Lichtwert 5,5 - 16 bei 70mm ; automatische Blitzzuschaltung bei schwacher Beleuchtung;

Einstellungen für Filmempfindlichkeit

Erfolgst bei ISO 100- und ISO 400-Filmen mit DX-Code.

(Bei ISO-200-Film mit DX-Code wird automatisch ISO 100 ausgewählten Bei ISO-800-Film mit DX-Code wird automatisch ISO 400 ausgewäht.)

Filmeinzug

Nach Einlagen des Films automatischer Filtransport bis zum ersten Bildfeld, mit Filmsichtfenster

Bildzahler

Im LC-Display angezeigt, vorwärtszählend, bei Filtrückspulung rückwärtszählend

Selbstausloser

Elektronisch gesteuet (aktiviert durch Drücken des Auslössers), Selbstauslöszeranzeige blinkt und leuchtet (insgesamt 10 Sekunden), sobald Kamera bereit, Vorlaufzeit 10 Sekunden, abschaltbar

Technische Daten (Fortsetzung)

Filmtransport

Automatischer Weiteransport der Filmrolle nach jeder Aufnahme; automatische Rückspulung am Ende der Filmrolle; Rückspulung teilbelichteter Filme möglich.

Integrierter Blitz

Vier Blitzmodi: Blitzautomatik, Blitzabschaltung, Blitz bei jeder Aufnahme und Nachportratt (Langzeitsynchronisation). Automatische Blitzauslösung bei unzureichender Helligkeit. Auslöscher während Blitzaufladung blockiert. Reichweite des Blitzes: bei ISO 100 ca. 0,8 bis 3,3m bei 28mm ca. 0,8 bis 1,9m bei 70mm ,bei ISO 400 ca. 0,8 bis 6,6m bei 28mm ca. 0,8 bis 3,8m bei 70mm ;Blitzfolgezeit ca. 7 Sekunden

Modus zur Verringerung des "Rote Augen"-Effekte

Die Lampe zur Verringerung des "Rote Augen"-Effektus leuchtet etwa eine Sekunde auf, wenn der Blitz ausgelös wird.

Lebensdauer der Batterie

ca. 12 Filmrollen mit je 24 Aufnahmen (50% der Aufnahmen mit Blitz)

Anzeigen im LC-Display (bei eingeschalteter Kamera)

Bildzahler, Blitzmodus, Verringerung des "Rote-Augen"-Effektes, Selbstausloser, Unendlicheinstellung, Batterieladung

Stromquelle

Eine Lithiumbatterie mit 3 V (Typ CR123A oder DL123A)

Funktion zur Datumseinbelichtung (nur Model Lite Touch Zoom 70Ws QD)

24-Stunden-Anzeige; fünf Anzeigeformate mit Drucktaste währbar (Jahr/Monat/Tag, Tag/Stunde/Minuten, keine Einbelichtung, Monat/Tag/Jahr, Tag/Monat/Jahr); Berücksichtigung der Schaltjahre bis 2049; Datumskorrektur; Stromquelle:

Abmessungen (B/H/T)

Lite Touch Zoom 70Ws ca. 113,5× 64× 43mm

Lite Touch Zoom 70Ws QD ca. 113,5× 64× 47,5mm

Gewicht (ohne Batterie)

Lite Touch Zoom 70Ws ca.210g

Lite Touch Zoom 70Ws QD ca.215g

• Die technischen Daten getlogen, wenn die Kamera mit einer neuen Batterie bei Zimmertemperatur (20^) verwendet wird.
  Änderungen der technischen Daten und der äußerten Ausstattung vorbhalten.

Sicherheitshinweise zum Umgang mit der Kamera

ACHTUNG

Versuchen Sie nicht, die Kamera zu zerlegen, zu reparieren oder in irgendeiner Form zu modifizieren. In der Kamera befinden sich Hochspannungsschaltkreise. Daher besteht bei solchen Maßnahmen die Gefahr eines elektrischen Schlags. Außen dem kommt es dadurch zu Fehlfunktionen der Kamera.
- Wenn die Kamera herunterfällt oder anderweitig beschädigt wird, berühren Sie keine freiliegenden Metalleteile im Inneren der Kamera. Es besteht die Gefahr eines elektrischen Schlags. Nehmen Sie die Batterie hersaus, und setzen Sie die Kamera bei über ihren Nikon-Handler.
- Wenn Sie an der Kamera Rauchentwicklung feststellen, schalten Sie sie sofort aus. Lassen Sie die Kamera abkühlen, undnehmen Sie dann die Batterie hereby. Lassen Sie die Kamera über ihren Nikon-Handling reparieren.
- Tauchen Sie die Kamera nicht ins Wasser, und schätzen Sie sie vor Spritzwasser und Regen. Andernfalls besteht die Gefahr eines Brandes oder eines elektrischen Schlags.
- Verwenden Sie die Kamera nicht in einer Umgebung, in der sie Feuer fangen oder explodieren können. Wenn Sie die Kamera in einer Umgebung mit brennbarem Gas oder Staub verwenden, zum Beispiel in der Höhe von Propangas oder Benzin, besteht die Gefahr eines Brandes oder einer Explosion.
- Achten Sie darauf, daß sich die Trageschlaufe nicht um ihren Hals wickelt.
- Achten Sie insbesondere darauf, daß Kinder die Trageschlaufe nicht benutzten. Andernfalls besteht Erstickungsgefahr.
- Schauen Sie nicht durch den Sicherer direkt in die Sonne oder eine andere starke Lichtquelle. Dies konnte zu Schädigungen der Netzhaut und dadurch zu einer permanenten Beeinträchtigung des Sehvermögens führen.
- Halten Sie Batterien und Zubehörteile, die Klein genug sind, um von einem Kind verschlucht zu werden, von Kindern fern. Falls eine Batterie oder ein Zubehörteil verschlucht wird, wenden Sie sich umgehend an einen Arzt.

Sicherheitseinweise zum Umgang mit der Kamera (Fortsetzung)

VORSICHT

• Losen Sie den Blitz nicht direkt vor den Augen einer anderen Person aus. Dies konnte zu Blindheit führen. Halten Sie insbesondere beim Fotografieren von Kindern einen Abstand von mindestens 1 m.
• Berühren Sie die Kamera nicht mit nassen Händen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Wenn Sie die Kamera nicht benutzen, schreiben Sie die Schiebeabdeckung, und{lassen Sie die Kamera nicht im direkten Sonnenlicht liegen. Das Sonnenlicht konnte darauf gebündelt werden und einen Brand ausliesen.
• Tragen Sie die Kamera nicht, wenn sie auf einem Stativ montiert ist. Sie konnten irgendwo anstoBen und sich oder andere verletzen.
• Werfen Sie gebrauchte Batterien nicht ins Feuer. Schließen Sie die Batterie nicht kurz, und zerlegen bzw. erhitzen Sie sie nicht. Andernfalls besteht die Gefahr eines Brandes oder einer Explosion.
• Befolgen Sie die Warnhinweise, die auf einer Batterie aufgedruckt sind, damit sich die Batterie nicht entzündet oder explodiert.
• Verwenden Sie unter keinen Umständen Batterien, die in dieser Bedienungsanleitung nicht genannt sind. Eine ungeignete Batterie konnte zu Hitzeentwicklung oder einem Brand führen.
• Wenn Batterieflüssigkeit auf Kleidung oder Haut gerät, waschen Sie sie mit klarem Wasser ab. Soltte Batterieflüssigkeit in die Augen geraten, spülen Sie sie umgehend mit sauberem Wasser aus, und wenden Sie sich an einen Arzt.

Alle Rechte, auch die des auszugsweisen Nachdrucks (mit Ausnahme kurzer Zitate in technischen Besprechungen), ohne schriftliche Genehmigung durch NIKON CORPORATION, bleiben ausdrücklich vorbehalten.
