TX-NR5010S - AV-Receiver ONKYO - Kostenlose Bedienungsanleitung

Produkttyp	AV-Receiver
Marke	ONKYO
Modell	TX-NR5010S
Abmessungen (B × H × T)	435 mm × 198,5 mm × 463,5 mm
Gewicht	25,0 kg
Stromversorgung	AC 220-240 V, 50/60 Hz (Europa) / AC 120 V, 60 Hz (Nordamerika)
Stromverbrauch	1010 W (Europa) / 11,0 A (Nordamerika)
Verbrauch im Standby	0,15 W (Europa) / 0,10 W (Nordamerika)
Ausgangsleistung	9 × 200 W an 6 Ω (IEC) / mindestens 140 W pro Kanal an 8 Ω (FTC)
HDMI-Eingänge	9 (davon 1 vorne) / 2 Ausgänge
Vorverstärkerausgänge	Mehrkanal (FRONT, CENTER, SURROUND usw.) und 2 Subwoofer
Unterstützte Audioformate	Dolby TrueHD, DTS-HD Master Audio, DSD, Dolby Pro Logic IIz, Audyssey DSX, DTS Neo:X
Zertifizierung	THX Ultra2 Plus
Videokonvertierung	Qdeo™-Technologie (4K-kompatibel) und HQV® Vida
Audio-Kalibrierung	Audyssey MultEQ XT32, Dynamic EQ, Dynamic Volume
Netzwerkkonnektivität	Ethernet, Wi-Fi (über optionalen Adapter UWF-1), Online-Dienste (vTuner, Pandora usw.)
USB-Eingang	2 (vorne/hinten), iPod/iPhone-kompatibel (nur vorne)
Hörmodi	Pure Audio, Direct, A-Form, Multi-Zone (Zone 2/3 verstärkt)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Bei Flecken ein leicht mit Wasser und mildem Reinigungsmittel angefeuchtetes Tuch verwenden. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Gehäuse nicht öffnen. Bei Gewitter oder längerem Nichtgebrauch abziehen.
Ersatzteile und Reparaturfähigkeit	Bei Ersatzteilen wenden Sie sich an den ONKYO-Kundendienst. Die interne Sicherung darf nur von einem qualifizierten Techniker ausgetauscht werden.
Mitgeliefertes Zubehör	Fernbedienung (RC-840M), AA-Batterien, Innen-FM-Antenne, AM-Rahmenantenne, Kalibrierungsmikrofon, Lautsprecherkabel-Aufkleber, Netzkabel, Schnellstartanleitung

Häufig gestellte Fragen - TX-NR5010S ONKYO

Wie schließe ich Lautsprecher an den TX-NR5010S-Receiver an?

Verwenden Sie die Schraubklemmen auf der Rückseite. Abisolieren Sie die Kabel auf 12-15 mm, verdrillen Sie die Litzen und stecken Sie sie polrichtig (+/-) in die Klemmen. Die Farbtabelle in der Anleitung hilft Ihnen, jeden Kanal (Front, Center, Surround usw.) zu identifizieren.

Kann ich meinen iPod/iPhone über USB anschließen?

Ja, schließen Sie Ihren iPod oder iPhone mit dem von Apple mitgelieferten USB-Kabel an den vorderen USB-Anschluss an. Drücken Sie mehrmals die USB-Taste, um den entsprechenden Eingang zu wählen. Der erweiterte Modus zeigt die Wiedergabelisten auf Ihrem Fernseher an.

Wie führe ich die automatische Lautsprecherkalibrierung (Audyssey MultEQ XT32) durch?

Schließen Sie das mitgelieferte Kalibrierungsmikrofon an die SETUP MIC-Buchse vorne an, platzieren Sie es auf Ohrhöhe und folgen Sie den Anweisungen auf dem Bildschirm. Das System misst die Raumakustik und stellt die Lautsprecherparameter automatisch ein.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien: Legen Sie zwei neue AA-Batterien polrichtig ein. Richten Sie die Fernbedienung auf den vorderen Sensor des Receivers. Wenn das Problem weiterhin besteht, setzen Sie die Fernbedienung zurück, indem Sie die Batterien herausnehmen, eine beliebige Taste drücken und die Batterien wieder einlegen.

Wie aktualisiere ich die Firmware?

Verbinden Sie den Receiver über Ethernet mit Ihrem Heimnetzwerk. Beim Start wird eine Benachrichtigung angezeigt, wenn ein Update verfügbar ist. Wählen Sie auf dem Startbildschirm „Jetzt aktualisieren“. Sie können ein manuelles Update auch über das Menü „Hardware-Konfiguration“ starten.

Welche Audioformate werden über HDMI unterstützt?

Der Receiver unterstützt Dolby TrueHD, DTS-HD Master Audio, DSD, Dolby Digital Plus, mehrkanaliges PCM (bis zu 192 kHz/32 Bit) und viele weitere. Stellen Sie sicher, dass Ihre Quellen je nach Format auf Bitstream oder PCM eingestellt sind.

Wie höre ich Internetradio (vTuner)?

Drücken Sie NET, wählen Sie auf dem Bildschirm der Netzwerkdienste „vTuner Internet Radio“, und navigieren Sie dann nach Genre oder Land. Sie können Ihre Lieblingssender zu „Meine Favoriten“ hinzufügen, um schnell darauf zuzugreifen.

Kann ich den Receiver in einem anderen Raum (Multi-Zone) verwenden?

Ja, dank der Zone 2- und Zone 3-Ausgänge. Sie können in jeder Zone eine andere Quelle abspielen. Verwenden Sie die dedizierten Lautsprecherklemmen (FRONT WIDE/ZONE 2 und FRONT HIGH/ZONE 3) oder die Vorverstärkerausgänge, wenn Sie einen externen Verstärker verwenden.

Wie reinige und warte ich das Gerät?

Ziehen Sie zuerst das Netzkabel ab. Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit Wasser und einem milden Reinigungsmittel und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig in eine funktionierende Steckdose eingesteckt ist. Stellen Sie sicher, dass die Netzspannung mit der auf der Rückseite des Geräts angegebenen übereinstimmt. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker; die interne Sicherung kann nicht vom Benutzer ausgetauscht werden.

BEDIENUNGSANLEITUNG TX-NR5010S ONKYO

GROEBENZELL, ALLEMAGNE

K. MIYAGI

ONKYO EUROPE ELECTRONICS GmbH

Accessoires fournis

4ft (>1.2m)

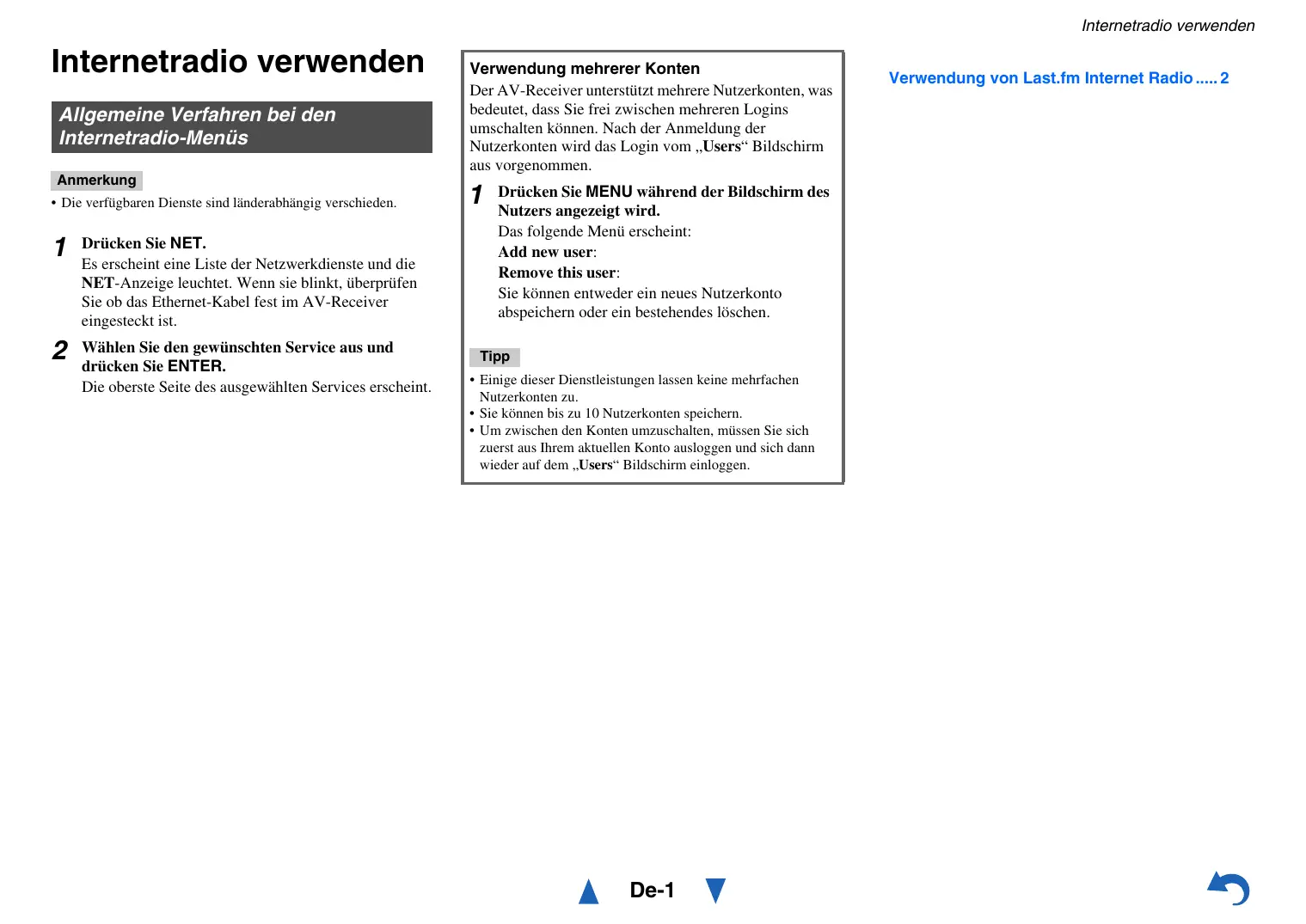

Internetradio verwenden

Allgemeine Verfahren bei den Internetradio-Menus

Anmerkung

Die verfügbarbaren Dienste sind landerabhängig verschieden.

1 Drücken Sie NET.

Es erscheint eine Liste der Netzwerkdienste und die NET-Anzeige leuchtet. Wenn sie blinkt, überprüfen Sie ob das Ethernet-Kabel fest im AV-Receiver eingesteckt ist.

2 Wahlen Sie den gewünschten Service aus und drücken Sie ENTER.

Die oberste Seite des ausgewählten Services erscheint.

Verwendung mehrerer Konten

Der AV-Receiver unterstützen mehrere Nutzerkonten, was bedeutet, dass Sie frei zwischen mehreren Logins umschalten können. Nach der Anmeldung der Nutzerkonten wird das Login vom „Users“ Bildschirm aus vorgenommen.

1 Drücken Sie MENU während der Bildschirm des Nutzers angezeigt wird.

Das folgende Menu erscheint:

Add new user:

Remove this user:

Sie konnen entweder ein neues Nutzerkonto abspeichern oder ein bestehendes loschen.

Tipp

• Einige dieser Dienstleistungen setzen keine mehrfachen Nutzerkonten zu.
• Sie können bis zu 10 Nutzerkonten speichern.
• Um zwischen den Konten umzuschalten, müssen Sie sich zuerst aus Ihr actuellen Konto ausloggen und sich dann wieder auf dem „Users“ Bildschirm einloggen.

Verwendung von Last.fm Internet Radio .... 2

Verwendung von Last.fm Internet Radio

Last.fm ist ein Musikdienst, der sich ihre Lieblingsmusik merkt...

Ihr neuer Onkyo AV-Receiver ist äußertst clever. Wenn Sie ein kostenloses Last.fm-Konto eingerichtet haben, werden darüber alle kürzlich abgeschleiten Titel gespeichert. Wenn Sie die Last.fm-Website besuchen, können Sie ihre persönlichen Charts der von Ihnen abgeschleiten Musik anzeigen; teilen Sie diese mit Freunden und sehen Sie auch, welche Musik ihre Freundemögen.

Mit tausenden von Biografien, Rezensionen und einer schier endlosen Auswahr an entsprechlich angepassten, werbefreien Radiosendern ist Last.fm eine großartige Gelegenheit, um Musik zu entdecken. Holen Sie sich Ihr kostenloses Last.fm-Konto noch heute unter www.last.fm/join

Nur für Großbritannien und Deutschland:

Holen Sie sich ein Abonnement und Sie können auch ohne Computer die besten werbefreien Last.fm-Radiosender auf Ihrem Onkyo AV-Receiver horen!

Recommended Radio:

Entdecken Sie smarte, persönlich angepasste Empfehlungen, die sich mit ihrem Musikgeschmack verändern.

Artist Radio:

Wahlen Sie einen beliebigen Interpreten und wir spielen für Sie einen ganzen Radiosender mit durch ihre Wahl inspirierter Musik.

My Library:

Lehnen Sie sich zurück und erfreuen Sie sich an einer Auswahl aller Musik, die Sie seit ihrer Mitgliedschaft bei Last.fm gehen haben.

Tag Radio:

Polish Funk? Death Pop? Denken Sie an einen Musikstil und wir unterhalten Sie stundenlang damit.

Starten Sie Ihr kostenlose Probeabo direkt wenn Sie Ihr Konto erstellen und finden Sie selbst hereaus wie es ist, jederzeit die Musik der ganzen Welt abrufen zu konnen. Die aktuellen Nutzungspreise und umfassendeInfos sind unter www.last.fm/subSCRIBE erhältlich

1 Verwenden Sie , um „Sign in to your account" auszuwahlen und dann drücken Sie ENTER.

Wenn Sie über einen bestehenden Last.fm Konto verfügen, können Sie sich anmelden und „Sign in to your account" wahren. Geben Sie ihre ihre Benutzernamen und das Kennwort in der folgenden Tastaturanzeige ein.

Verwendung der Tastaturanzeige

1. Verwenden Sie / / und den ENTER, um ihren Nutzernamen und Password einzugeben.
2. Wahlen Sie „OK“.
3. Drucken Sie ENTER. Die Anzeige „Confirm your entries“ erscheint.
4. Drücken Sie ENTER.

,Please wait...“ wird angezeigt und danach erscheint die „Last.fm Internet Radio“-Anzeige.

Tipp

• Falls Sie mehrere Nutzerkonten verwenden möchten, schlagen Sieitte unter „Verwendung mehrerer Konten" nach ( Seite 1). Das Login kann vom „Users"-Bildschirm aus erfolgen.

2 Verwenden Sie / , um das Menu auszuwahlen und dann drücken Sie ENTER.

Search Station:

Sie können einen Sender anhand Interpreten, Tags oder Benutzernamen suchen.

Sie können Titel der am besten bewerteten Interpreten wiedergeben.

Top Tags Station:

Sie können Titel der am besten bewerteten Tags wiedergeben.

Personal Station:

Sie können Titel aus einem persönlich angepassten Sender wiedergeben (.,Your Library",.,Your Neighbourhood"und,Your Recommendations").

Profile:

Sie können Titel aus „Recently Listened Tracks“, „Library“ und „Neighbours“ wiedergeben.

Account Info:

Bestätigten Sie ihre Kontoinformation.

Sign Out:

Zur Abmeldung aus Ihrrem Konto.

3 Verwenden Sie / , um einen Sender auszuwahlen und dann drücken Sie ENTER oder , um die Wiedergabe zu starten.

Die Wiedergabe wird gestartet und die Wiedergabeanzeige erscheint.

Aktivierte Tasten: , ■, ▷

Menüsymbole

I Love this track:

Titel-Informationen werden auf dem Last.fm-Server gespeichert und die Häufigkeit der Wiedergabe wird erhöht.

Ban this track:

Titel-Informationen werden auf dem Last.fm-Server gespeichert und die Häufigkeit der Wiedergabe wird verringgert.

Fügt einen Sender zu是我的 My Favorites Listehinzu.

Scrobbling-Steuerung verwenden

Verwenden Sie / , um „Enable“ auszuwahlen und dann drücken Sie ENTER.

• Von Drittparteien zur Verfugung gestellte Internetradio-Dienste können unter Umständen ohne Vorankündigung eingestellt werden.

In bestimmten Gebieten sind Internetradio-Dienste eventuell nicht verfügbar.

1 Halten Sie die REMOTE MODE-Taste gedruckt, fur die Sie den Code eingeben mothen, und drucken Sie (ca. 3 Sekunden lang) die [DISPLAY]-Taste.

Die REMOTE MODE-Taste/Remote-Anzeige leuchtet.

Bei den Integra-Produkten werden die Name der Tasten groß geschrieben. Zum Beispiel „Remote Mode" (Fernbedienungsmodus)-Taste und „Display"-Taste.

Hinweise:

• Der Fernbedienungskode kann nicht [RECEIVER] und der Multi-Zonen-Taste zugeordnet werden.
• Der Taste [TV] können nur Fernbedienungscodes für einen Fernseher zugeordnet werden.
• Abgesehen von [RECEIVER], [TV] und der Multi-Zone-Taste, können die Fernbedienungskodes jeder Kategorie den REMOTE MODE-Tasten zugewiesen werden. Allerdings dieren diese Tasten auch als Quellenwahltasten. Wahlen Sie also nach Möglichkeit eine REMOTE MODE-Taste, die dem Eingang zugeordnet ist, an den Sie die betreffende Quelle angeschlossen haben. Wenn Sie z.B. einen CD-Player an den CD-Eingang anschließen, sollen den Sie [TV/CD] wenn Sie den Fernbedienungskode eingeben.

2 Geben Sie mit den Zifferntasten innerhalb von 30 Sekunden den 5-stelligen Herstellerocode ein.

Die REMOTE MODE-Taste/Remote-Anzeige blinkt zwei Mal.

Wenn der Fernbedienungscode nicht ordnungsgemäß eingegeben wurde, blinkt die REMOTE MODE-Taste/Remote-Anzeigeomal langsam.

Hinweise:

• Das blinkende Element auf der Fernbedienung unterscheidet sich je nach AV-Receiver-Modell.
• Die Fernbedienung ist mit den Voreinstellungen der Fernbedienung der verschiedene Komponenten vorkonfiguriert. Indem ein Code aus der Liste der Fernbedienungskodes eingebehen wird, können Sie die entsprechende Voreinstellung für die Komponente aktivieren.
• Wenn es mehrere Codes gibt, die sich auf einen Hersteller beziehen, versuchen Sie sie einzeln eingebehen, bis einer mit ihrer Komponente übereinstimmt.
• Dies hängt vom Modell und Herstellungsjahr Ihrer Komponente ab und die Kompatibilität ist nicht garantiert.
• Es kann sein, dass bei einigen Modellen die Fernbedienung nicht Funktioniert oder ihre Kompatibilität sich auf nur auf Teile der Funktionalität der Komponente beschrankt.
• Abgesehen davon ist es nicht möglich, den bestehenden Voreinstellungen der Fernbedienung neue Codes hinzuzufügen.
• Obwohl die angegebenen Fernbedienungscodes dem Stand bei Drucklegung entsprechen, sind Änderungen durch den Hersteller vorbehalten.

Afstandsbedieningscodes
