BEDIENUNGSANLEITUNG DTXPRESSII YAMAHA

Bedienungsanleitung / Basishandbuch

BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN

• Hebien Sie diese Vorsichtsmaßnahmen sorgfältig auf, damit Sie später einmal nachschlagen können.

WARNING

Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwerwiegenden Verletzung oder)sogar toderlicher Unfälle,von elektrischen Schlagen,Kurzschlüssen,Beschädigungen,Feuer oder sonstigen Gefahren zu vermeiden.ZuThese n Vorsichtsmaßnahmen gehore die folgenden Punkte, die jeder keine abschlieBende Aufzahlung darstellen:

• Versuchen Sie nicht, das Instrument zu öffnen oder Teile im Innern zu zerlegen oder sie auf irgendeine Weise zu verändern. Das Instrument enthalt keine Teile, die vom Benutzer gewartet werden konnten. Wenn das Instrument nicht richtig zu Funktionieren scheint, benutzen Sie es auf keinen Fall weiter und halten Sie es von einem qualifizierten Yamaha-Kundendienstfachmann prüfen.
• Achten Sie darauf, daß das Instrument nicht durch Regen naß wird, verwenden Sie es nicht in der Höhe von Wasser oder unter feuchten oder nassen Umgebungsbedingungen und stellen Sie auch keine Behälter mit Flüssigkeiten darauf, die herausschwappen und in Öffnungen hineinflüllen können.
• Wenn das Kabel des Adapters ausgefranst oder beschädigt ist, wenn es während der Verwendung des Instruments zu einem plötzlichen Tonaussfall kommt, oder wenn es einen ungewöhnlichen Geruch oder Rauch erzeugen sollte, schalten Sie那么简单 den

Einschalter aus, ziehen Sie den Adapterstecker aus der Netzsteckdose und halten Sie das Instrument von einem qualifizierten Yamaha-Kundendienstfachmann prufen.

• Ausschließlich den vorgeschreibenben Adapter (PA-3B oder einen gleichwertigen, von Yamaha empfohlenen) verwenden. Wenn Sie den falschen Adapter einsetzen, kann this zu Schäden am Instrument oder zu Überhitzung führen.
• Ehe Sie das Instrument reinigen, ziehen Sie stets den Netzstecker aus der Netzsteckdose. Schließen Sie den Netzstecker niemals mit nassen Händen an oder ziehen Sieihn Heraus.
• Prufen Sie den Netzstecker in regelmäßigen Abständen und entfernen Sie eventuell vorhandenen Staub oder Schmutz, der sich angesammelt haben kann.

VORSICHT

Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr von Verletzungen bei ihren oder Dritten, sowie Beschädigungen des Instruments oder anderer Gegenstände zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jeder keine abschiedene Aufzahlung darstellen:

• Verlegen Sie das Kabel des Adapters niemals in der Nähe von Wärmequellen, etwa Heizkorpmern oder Heizstrahlern, biegen Sie es nicht übermäßig und beschädigten Sie es nicht auf sonstige Weise, stellen Sie keine schweren Gegenstände darauf und verlegen Sie es nicht an einer Stelle, wo jeder dauftrreten, darüber stolpern oder etwas darüber rollen können.
• Wenn Sie den Netzstecker aus dem Instrument oder der Netzsteckdose abziehen, ziehen Sie stets am Stecker selbst und niemals am Kabel.
• Schlieben Sie das Instrument niemals mit einem Mehrfachsteckverbinder an eine Steckdose an. Hierdurch kann sich die Tonqualität verschlechtern oder sich die Netzsteckdose überhizen.
• Ziehen Sie während eines Gewitters oder wenn Sie das Instrument langere Zeit nicht benutzen den Netzadapter aus der Netzsteckdose.
• Ehe Sie das Instrument an andere elektronische Komponenten anschlieben, schalten Sie die Stromversorgung aller Geräte aus. Ehe Sie die Stromversorgung für alle Komponenten an- oder ausschalten, stellen Sieitte alle Lautstärkepegel auf die klinste Lautstärke ein. Auch immer sicherstellen, daß die Lautstärke aller Komponenten auf den klinsten Pegel gestellt werden und die Lautstärke dann langsam gesteigert wird, während das Instrument gespielt wird, um den gewünschten Hörpegel einzustellen.
• Setzen Sie das Instrument niemals übermäßig Staub, Vibrationen oder extremer Käte oder Hitze aus (etwa durch direkte Sonneneinstrahlung, die Nähe einer Heinzung oder Lagerung tagsüber in einem geschlossenen Fahrzeug), um die Möglichkeit auszuschalten, daß sich das Bedienfeld verzieht oder Bauteile im Innern beschädigt werden.
• Verwenden Sie das Instrument nicht in der Höhe anderer elektrischer Produkte, etwa von Fernsehgeräten, Radios oder Lautsprechern, da es hierdurch zu Störeinstrahlungen kommt kann, die die einwandfrei Funktion der anderen Geräte beeinträchtigen können.
• Stellen Sie das Instrument nicht an einer instabilen Position ab, wo es versehentlich umstürzen können.
• Ehe Sie das Instrument bewegen, trennen Sie alle angeschlossenen Adapter oder sonstigen Kabelverbindungen ab.
• Verwenden Sie zur Reinigung des Instruments ein weiches, trockenes Tuch. Verwenden Sie keinesfalls Farbverdūnner, Lösungsmittel, Reinigungsflüssigkeiten oder chemisch inpragnierte Wischtücher. Legen Sie ferner keine Vinyl-, Kunststoff- oder Gummigegenstände auf das Instrument, daß sich hierdurch das Bedienfeld oder die Tastatur verfüllen können.

• Lehnen oder setzen Sie sich nicht auf das Instrument, legen Sie keine schweren Gegenstände darauf und über Sie nicht mehr Kraft auf Tasten, Schalter oder Steckerverbinder aus als unbedingt erforderlich.

• Verwenden Sie nur den Ständer/das Regal, der bzw. das für diesen Instrument vorgeschreiben ist. Beim Anbringen des Ständer oder des Regals ausschließlich die mitgelieferten Schrauben verwenden. Andernfalls kann es zu Beschäftigung von Bauteilen im Innern kommt oder das Instrument umfallen.

• Spieler Sie das Instrument nicht länger Zeit mit hoher oder unangenehmer Lautstärke, da es hierdurch zu permanentem Gehörverlust kommt kann. Falls Sie Gehörverlust bemerken oder ein Klingeln im Ohr feststellen, lässt Sie sich von ihrem Arzt beraten.

AUSWECHSELN DER SPEICHERSCHUTZBATTERIE

• Dieses Instrument enthalt eine interne Speicherschutzbatterie, die nicht wieder aufgeladen werden kann und die davon sordt, daß die internen Daten selbst dann gespeichert werden, wenn die Stromversorgung ausgeschaltet wird. Wenn die Speicherschutzbatterie ausgetaucht werden muß, erscheidt die Meldung "Battery Low" auf Display. Wenn dies der Fall sein sollte, sichern Sie unbedingt sofort ihre Daten mit einem externen Gerät, etwa dem Yamaha MIDI Data Filr MDF3 für Disketten, und halten Sie dann die Speicherschutzbatterie durch einen qualifizierten Yamaha-Kundendienst austauschen.
• Versuchen Sie nicht, die Speicherschutzbatterie selbst auszuauschen, weil dies außerordentlich gefährlich ist. Lassen Sie den Austausch der Speicherschutzbatterie stets von einem qualifizierten Yamaha-Kundendienst ausführren.
• Legen Sie die Speicherschutzbatterie niemals an einer Stelle ab, die von einem Kind erreichen ist, da das Kind die Batterie versehentlich verschlucken konne. Wenn dies trotzem einmal geschehen sollte, setzen Sie sich sofort mit einem Arzt in Verbindung.

■ SPEICHERN VON USER-DATEN

• Speichern Sie alle Daten auf einem externen Gerät, etwa dem Yamaha MIDI Data Filer MDF3 um zu verhindern, daß Sie aufgrund eines Defekts oder eines Bedienungsfelchers wichtige Daten verlieren.

Yamaha ist nicht für solche Schäden verantwortlich, die durch falsche Verwendung des Instruments oder durch Veränderungen am Instrument hervorgerufen wurden, oder wenn Daten verlorengehen oder zerstört werden.

Stellen Sie stets die Stromversorgung aus, wenn das Instrument nicht verwendet wird.

Vielen Dank für den Erwerb des YAMAHA DTXPRESS II.

Das DTXPRESS II ist ein kompaktes Drum-Trigger-Modul mit einem AWM-Tongenerator und Sequenzerfunktionen.

Um Ihr DTXPRESS II bestmöglich einzusetzen,lesen Sie diese Anleitungitte sorgfältig durch.

Bewahren Sie这点 Handbuch zum späteren Nachschlagen an einem sicheren Ort auf.

Verwendung theses Handbuchs

Die Bedienungsanleitung für das DTXPRESS II ist in die beiden folgenden Bücher unterteilt.

Basishandbuch (dieses Buch)

Bitte lesen Sie diesen Buch, bevor Sie DTXPRESS II benutzen.

Dieses Buch enthalt Hinweise zu Vorsichtsmaßnahmen, die Sie für den richtigen und sicheren Gebrauch des DTXPRESS II lessen * müssen .

Außer dem befinden sich in thisem Buch Informationen zu den Bedienungselementen und den Funktionen, zum Anschluß der Pads und zum Spiel des DTXPRESS II, zu Aufnahme und Wiedergabe von Songs sowie zur Erstellung eigener Schlagzeug-Sets.

Am Schluß these Buches finden Sie einen Anhang mit den Technischen Daten und Fehlermeldungen.

Referenzhandbuch

Hier werden alle Funktionen des DTXPRESS II genau beschrieben.

Am Schluß these Buches finden Sie einen Anhang mit den Schlagzeug-Voices, den Song- und MIDI-Datenformaten etc.

Über die Beschreibungen

Die Tasten und Beschreibungen in dieser Anleitung werden nach folgenden Regeln angeführrt.

• [DRUMKIT], [▶/■], etc. Tasten auf dem vorderen Bedienfeld sind mit eckigen Klammern [ ] versehen.
• [SHIFT]+[▶■], etc. Bedeutung: Halten Sie die [SHIFT]-Taste gedrückt und drücken Sie die Taste [▶■].
• [PAGE▲]/[PAGE▼], etc. Bedeutung: Benutzen Sie eine der Tasten [PAGE▲] oder [PAGE▼].
• "Complete!", etc. Wörter und Sätze in " "enthalten Meldungen im LC-Display.
  S. 10, etc. Gibt eine Seitenzahl der Anleitung an, wo Sie weitere Informationen finden können.

HINWEIS

Die Abbildungen und Anzeigen, die in dieser Anleitung gegeben werden, dieren nur der Erklärung und können von der tatsächlichen Anzeige auf Ihr Instrument abweichen.

In thisem Paket

Dieses Paket enthalt die folgenden Dinge. Prufen Sie nach dem Öffnen der Verpackung den Inhalt des Paketes auf Vollständigkeit.

Das DTXPRESS II
- Steckernetzteil
Bedienungsanleitung (dieses Buch)

Wichtigste Funktionen des DTXPRESS II

Zusätzlich zur Drum-Trigger-Funktion sind im kompakten Gehäuse des DTXPRESS II von nur einer halben Höheneinheit ein 32-stimmiger, GM-Level-1-kompatibler Tongenerator und ein 2-Spur-Sequenzer untergebracht, die speziell auf die Anforderungen von Schlagzeugern abgestimmt sind.

Sie konnen das DTXPRESS II in weitere Situationen einsetzen, z. B. für Live-Auftritte, rhythmische Übungen, Song-Komposition und Aufnahme.

Drum-Trigger-Funktion

• Es sind 10 Trigger-Eingangsbuchsen und eine Eingangsbuchse für einen Hi-Hat-Controller vorhanden. Neben Trigger-Pads können Sie auch die DT20 Drum Trigger von Yamaha u. a. benutzten. Das DTXPRESS II ist mit beiden Schaltertypeen sowie 3-Zonen-Pads kompatibel.
• Es gibt 5 Voreinstellungen für die Setup-Daten der angeschlossenen Pads wie Trigger-Eingangstypen, Empfindlichkeit usw. Im User-Speicherbereich gibt es Platz für weitere 4 Voreinstellungen.
• Es gibt 48 Preset-Schlagzeug-Sets und zusätzlichen Speicherplatz für 32 User-Schlagzeug-Sets.

Tongenerator

• Ein qualitativ hochwertiger 16-Bit-AWM2-Tongenerator (PCM), kompatibel zum GM-System-Standard Level 1. 32-fache Polyphonie.
• Insgesamt 928 Schlagzeug- und Percussion-Voices sowie 128 Keyboard-Voices, die ebenfals dem GM System Level 1 entsprechen.
• Ein interner Digitalhall, der auch in der MU-Serie von GM/XG-Tongeneratoren von Yamaha zu finden ist.
• Die User-Schlagzeug-Sets verwenden eine einzige Drum Map, die frei bearerbeitet werden kann.

Sequenzer

• Ein 2-Spur-Sequenzer für die Aufnahme von Songs. Jege Spur kann Daten der MIDI-Kanäle 1-16 enthalten.
• Es sind insgesamt 95 Preset-Songs sowie ein User-Song-Speicherbereich mit Platz für weitere 32 eigene User-Songs vorhanden.

• Zusätzlich zum Haupt-Song, der vom Bedienfeld oder über MIDI steuerbar ist, können weitere 3 Pad-Songs einzeln gesteuert und gleichzeitig über die Pads an den Trigger-Eingängen gespielt werden.

• Die Pad-Songs können auch in Segmenten von 1 Takt geschpielt werden, wobei jeder Takt mit einem Pad-Anschlag ausgelost wird.

• Sie können Ihr Spiel in Echtzeit zusammen mit Sequenzer-Daten eines externen Gerätes aufnehmen.
• Die Schlagzeug-Parts des Songs oder einzelne Schlagzeug-Voices konnen stummgeschaltet und von Hand dazugespielt werden.
• Die synchronisierte Wiedergabe zu einem externen Sequenzer ist eben-falls möglich.

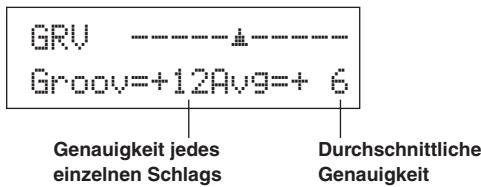

• Diese Groove-Check-Funktion pruft und liefert sofortiges Feedback über ihre rhythmischen Fähigkeiten - und bietet so eine hervorragende Methode, ihre Technik zu verbessern.

Schnittstellen

• Das Gerät besitzt MIDI-IN/OUT-Buchsen und eine TO-HOST-Buchse. Schließen Sie das DTXPRESS II an externe MIDI-Geräte oder einen Computer an und erweitern Sie so Ihr System.
• Mit der TO-HOST-Buchse und dem HOST-SELECT-Schalter können Sie einen Computer ohne MIDI auch direkt anschließen.
• Sie können einen CD- oder MD-Spieler etc. an der AUX-IN-Buchse anschließen und zu ihren Lieblingsaufnahmen dazuspielen.
• Eine Kopfhörerbuchse ist ebenfalls vorhanden.

GM

"GM" (General MIDI) ist ein Standard, der gemeinsame Formate für Voices definiert und so die Übertragung von MIDI-Songdaten vereinfacht. Das Format gewährleistet Kompatibilität bei der Wiedergabe von Songs, wenn unterscheidliche Tongeneratoren verschiedener Hersteller eingesetzt werden.

VORSICHTSMASSNAHMEN 4

VerwendungdesesHandbuchst 5

Uber die Beschreibungen 5

In thisem Paket 5

Wichtigste Funktionen des DTXPRESS II 6

Regler und Funktionen 8

Vorderseite 8

Rückseite 9

Aufbau 10

Anschlieben der Pads 10
Aufbau mit akustischen Sets 11
■ Anschluß eines Mischpults und anderer Audio-Geräte 12
Anschluß eines MIDI-Gerätes 12
AnschluB eines Computers 12
AnschluB von CD-Player usw. (Buchse AUX IN) 13
AnschluB von Kopfhorern (Buchse PHONES) 13
AnschluB des Netzeils 13

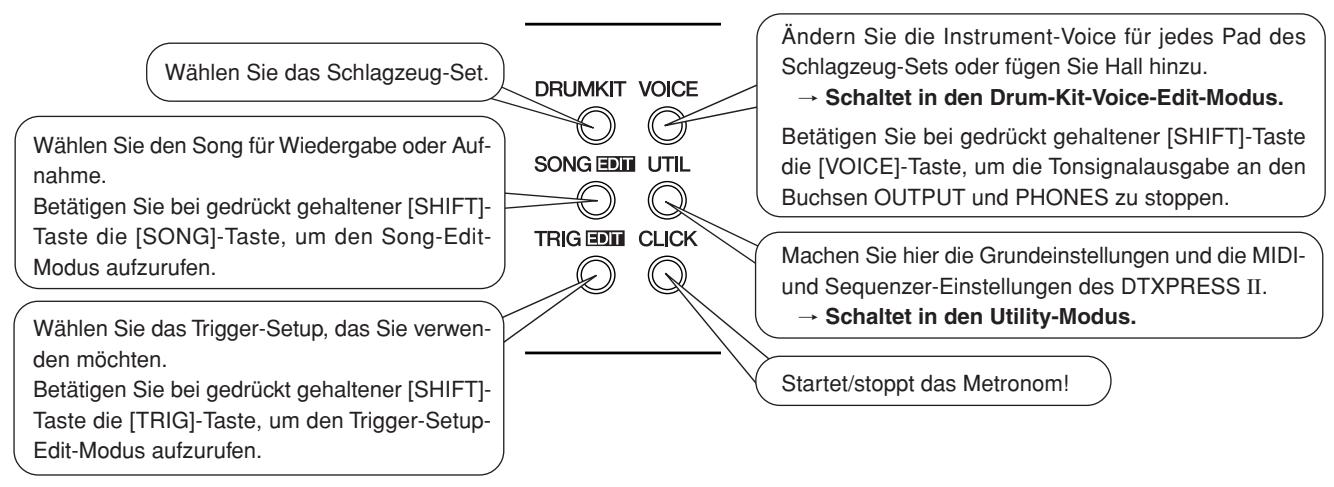

Die DTXPRESS II Schnellanleitung (Liste der Grundfunktionen) .... 14

SpielensiedasDTXPRESSII！ 16

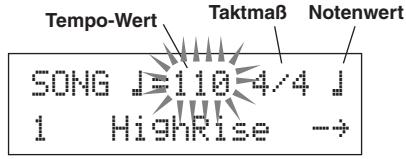

Zum Metronom spielen 17

Zu einem Song spielten 18

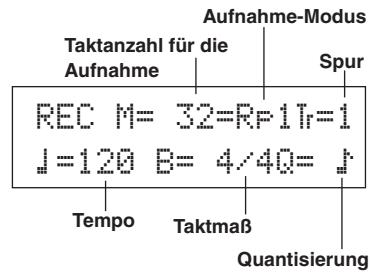

Aufnahme Ihres Spiels 20

Erstellung eigener Schlagzeug-Sets 22

Wie Sie alles aus Ihr dem DTXPRESS II Herausholen 24

■ Werkseinstellungen 24
■ Funktionen der Anschlüsse und Eingänge (Pads) 24
■ Halleffekt einstellen 24
■Einstellungen der Schlagzeug-Voices 24

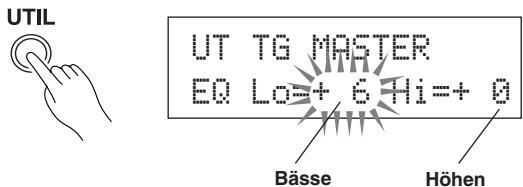

■ Einstellungen des Tongenerators 25
■ Song-Einstellungen 25
Weitere Funktionen 25
■Einsatz von MIDI 25
AnschluB eines Computers 26

Technische Daten 27

Fehlermeldungen 28

Problemlösungen 29

Index 31

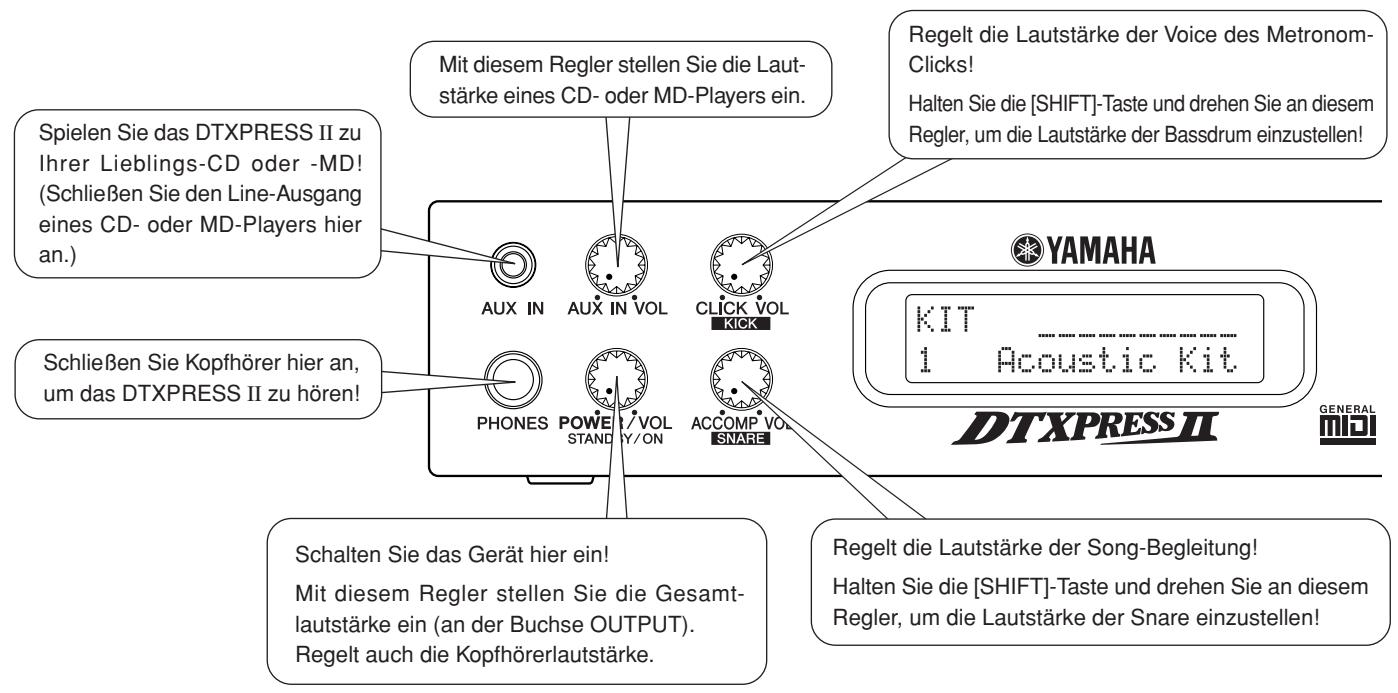

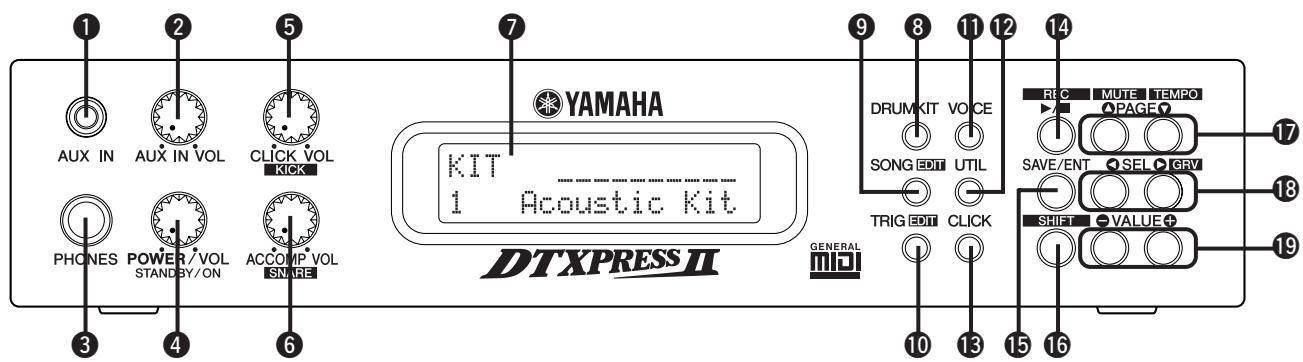

Vorderseite

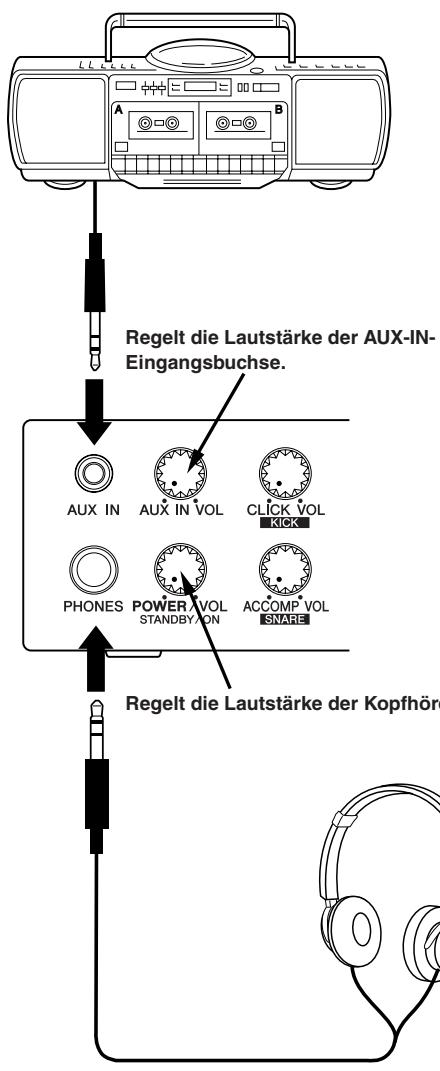

1 AUX IN-Buchse

Schlieben Sie den Ausgang eines externen Audiogerätes o. ä. an dieser Buchse an (Stereo Miniklinke). (S. 13)

Dies ist practisch, wenn Sie zu Musik von CD oder Kassette speilen möhen.

2 AUX-IN-Lautstärkeregler (AUX IN VOL)

Dieser Lautstärkeregler regelt die Lautstärke eines CD-Spielers oder Kassettrenrekorders, der an der AUX IN-Buchse 1 angeschlossen ist.

3 Kopfhörerbuchse (PHONES)

Schließen Sie an dieser Buchse Kopfhörer an, um das DTXPRESS II zu horen. (S. 13)

4 Netzschalter/Gesamtlautstärke (POWER/VOL)

Schaltet das Gerät ein oder aus und regelt die Gesamtlautstärke des DTXPRESS II (die Stärke des Signals an den Buchsen OUTPUT und PHONES).

Drehen Sie den Regler im Uhrzeigersinn, um die Lautstärke zu erhöhen, und entgegengesetzt, um sie zu verringern. Drücken Sie auf die Taste, um das Gerät ein- oder auszuschalten.

Lautstärke des Clicks (CLICK VOL)

Dieser Lautstärkeregler regelt die Lautstärke des Metronom-Clicks. (S. 17) Wenn Sie die [SHIFT]-Taste gedrückt halten und damit diesen Regler bewegen, regeln Sie die Lautstärke der Bassdrum.

Lautstärke der Begleitung (ACCOMP VOL)

Dieser Lautstärkeregler regelt die Lautstärke der Song-Begleitung. (S. 18) Wenn Sie die [SHIFT]-Taste gedrückt halten und damit diesen Regler bewegen, regeln Sie die Lautstärke der Snaredrum.

7 LC-Display

Im LCD (Liquid Crystal Display) werden Informationen und Daten dargeistellt, die für die Bedienung und Funktion des DTXPRESS II wichtig sind.

Schlagzeug-Set-Taste (DRUMKIT)

Drücken Sie diese Taste, um die Schlagzeug-Set-Ausbahlanzeige des DTXPRESS II aufzurufen.

Song-Taste (SONG)

Drücken Sie diese Taste, um die Song-Ausbahlanzeige aufzurufen. Zum Aufrufen des Song-Edit-Modus halten Sie beim Betätigten der [SONG]-Taste die [SHIFT]-Taste gedrückt.

Trigger-Taste (TRIG)

Drücken Sie diese Taste, um die Trigger-Setup-Ausbahlanzeige aufzurufen.

Zum Aufrufen des Trigger-Setup-Edit-Modus halten Sie beim Betätigtem der [TRIG]-Taste die [SHIFT]-Taste gedrückt.

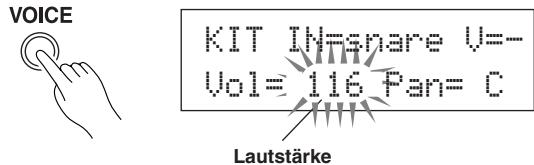

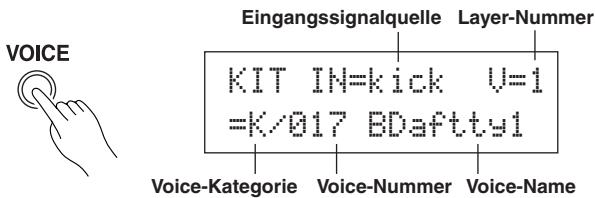

Voice-Taste (VOICE)

Drücken Sie diese Taste, um den Drum-Kit-Voice-Edit-Modus aufzuru-fen.

Wenn Sie die Taste im Drum-Kit-Edit-Modus drucken, horen Sie die Voice, die gerade eingestellt wird, so als ob sie gerade vom Pad getriggert wurde (Monitorfunktion).

Wenn Sie die [SHIFT]-Taste gedrückt halten und die [VOICE]-Taste drükken, können Sie die Audio-Ausgabe von der OUTPUT-Buchse 27 und der PHONES-Buchse 3 stummschalten.

Utility-Taste (UTIL)

Drücken Sie diese Taste, um den Utility-Modus aufzurufen. Dort sind Grundeinstellungen für den Betrieb des DTXPRESS II zu finden.

15 Click-Taste (CLICK)

Mit dieser Taste können Sie das Metronom (den Click-Sound) starten und stoppen. (S. 17)

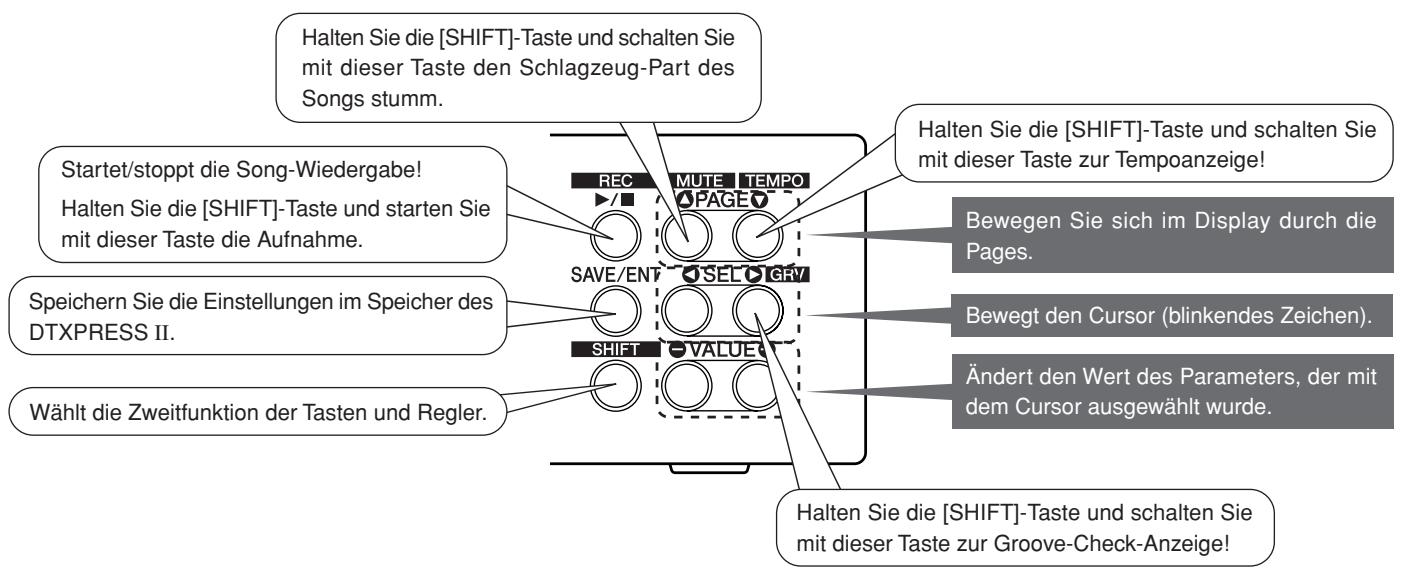

14 Start/Stop-Taste (▶■)

These Taste startet/stoppt die Wiedergabe oder Aufnahme des Songs.
Wenn Sie die [SHIFT]-Taste gedrückt halten und die [/] drücken, schal-tet das DTXPRESS II in Aufnahmebereitschaft.

Save/Enter-Taste (SAVE/ENT)

Fuhr den Befehl oder den Speichervorgang aus.

Shift-Taste (SHIFT)

Wenn Sie diese Taste gedrück halten und eine andere Taste drücken, wird die Zweitfunktion der Taste ausgeführrt.

17 Page-Taste [PAGE▲, PAGE▼]

These Tasten werden benutzt, um durch die "Pages" (Display-Sections) zu navigieren. Mit der Taste [PAGE▲] springen Sie zur{nachsten Page, mit [PAGE▼] zur vorhergehenden.

Halten Sie die Taste gedrückt, um automatisch durch die Pages zu schalten. Wenn Sie die [SHIFT]-Taste gedrückt halten und die [PAGE▲]-Taste drücken, können Sie die Schlagzeug-Voice während der Wiedergabe stummschalten (Rhythmus-Stummschaltung).

Wenn Sie die [SHIFT]-Taste gedrückt halten und die [PAGE▼]-Taste dritten, erreichen Sie die Einstellung Song Tempo (S. 18)

18 Select-Taste [SEL<, SEL>

Mit diesen Tasten konnen Sie den Cursor bewegen.
Wenn Sie die [SHIFT]-Taste gedrückt halten und die [SEL▶]-Taste drüken, rufen Sie die "Groove Check"-Funktion auf. (S. 17)

19 Value-Taste (VALUE-, VALUE+)

Ändert den Datenwert, auf dem sich der Cursor befindet.
Halten Sie die Taste gedrückt, um den Wert automatisch zu ändern.
Halten Sie die [VALUE+]-Taste gedrückt und drücken Sie die [VALUE-]-Taste, um den Wert automatisch in 10er-Schritten zu erhöhen.
Halten Sie die [VALUE-]-Taste gedrückt und drücken Sie die [VALUE+]-Taste, um den Wert automatisch in 10er-Schritten zu verringn.

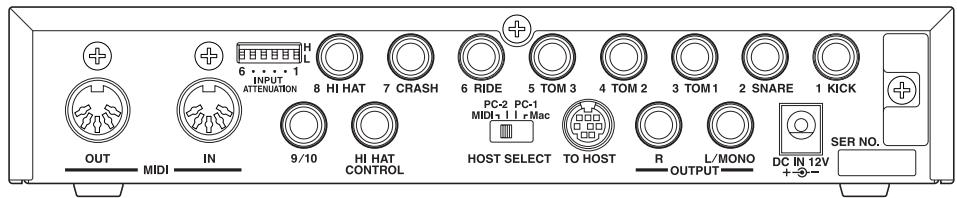

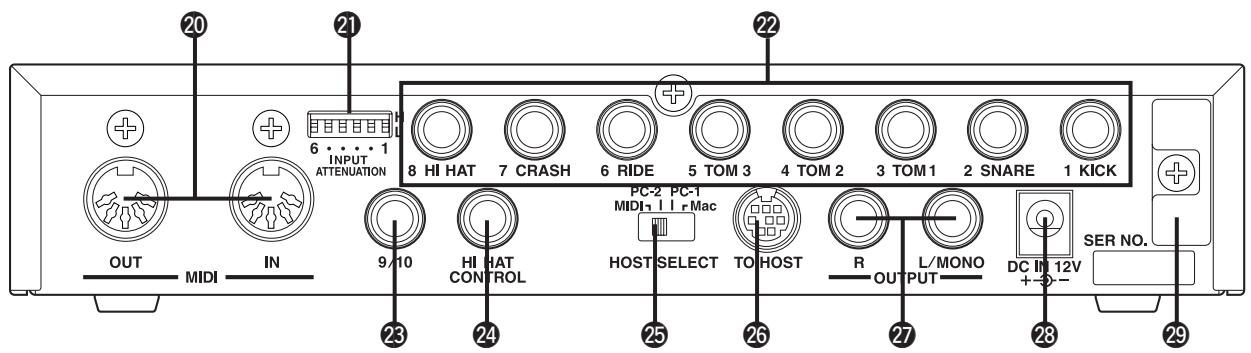

Rückseite

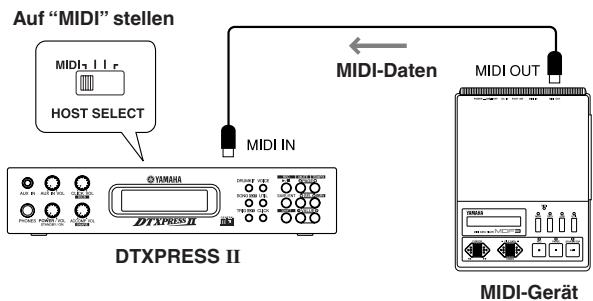

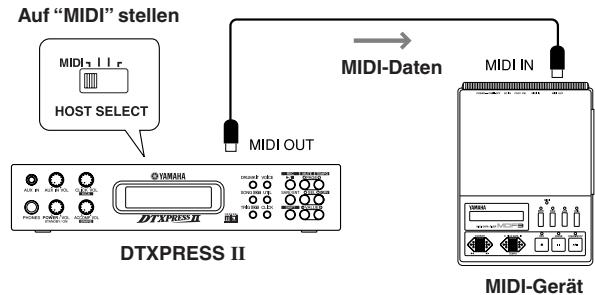

20 MIDI IN/OUT-Buchse

These Buchsen dieren der Übertragung und dem Empfang von MIDI-Daten zu und von externen MIDI-Geräten.
Durch Anschluß externer MIDI-Geräte können Sie den Funktionsumfang des DTXPRESS II erweiten.

Schalter zur Eingangsabschwachung (INPUT ATTENUATION)

Gleicht den Pegel für jeder Trigger-Eingangsbuchse (1 KICK-6 RIDE) an. In der Stellung (L) ist die Abschwächung eingeschaltet. In der Stellung (H) ist die Abschwächung ausgeschelt. Dadurch konnen die Trigger-Eingänge des DTXPRESS II an die Ausgangspiegel der Pads und Trigger-Sensoren angepaßt werden. (S. 10)

Trigger-Eingangsbuchsen (1 KICK-8 HI HAT)

An diesen Buchsen schlieben Sie die Pads und Trigger-Sensoren an. Schlieben Sie die Pads nach der Beschriftung an den Buchsen an. (S. 10) Eingänge 1 bis 8 sind mit Schalter-Pads kompatibel, Eingänge 2, 6 und 7 zusammen mit 3-Zonen-Pads.

Trigger-Eingangsbuchse (9/10)

Auch hier kann ein Pad am DTXPRESS II angeschlossen werden. Der Eingang L der Stereo-Buchse entspricht dem Eingang 9, Eingang R entspricht dem Eingang 10. Mit einem Stereo-Klinkenstecker konnen auch zwei Pads angeschlossen werden. Wenn ein Mono-Klinkenstecker verwendet wird, ist nur der Eingang 9 aktiv.

Hi-Hat-Controller-Buchse (HI HAT CONTROL)

An dieser Buchse wird ein Hi-Hat-Fußpedal angeschlossen (S. 10).

• Benutzen Sie ein Kabel mit einem Stereostecker (wie in der Abbildung), wenn Sie die Hi-Hat anschließen.

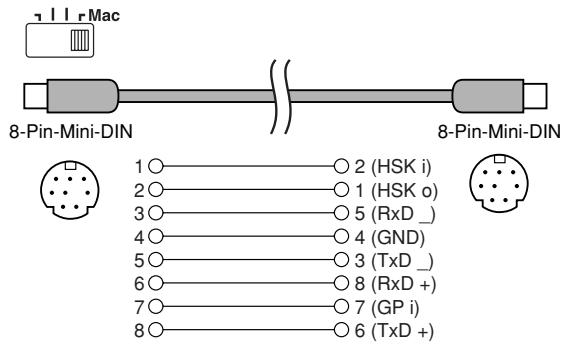

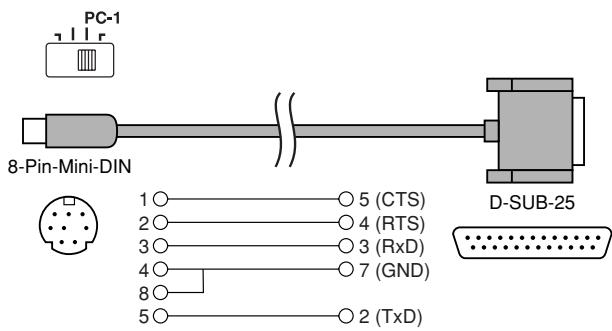

Schalter Host Select (HOST SELECT Mac/PC-1/PC-2/MIDI)

Stellen Sie diesen Schalter entsprechend dem an der TO HOST-Buchse 26 angeschlossenen Computermodell ein. Wenn die MIDI-Buchsen verwendet werden, stellen Sie den Schalter auf die Position "MIDI". (S. 12, 26)

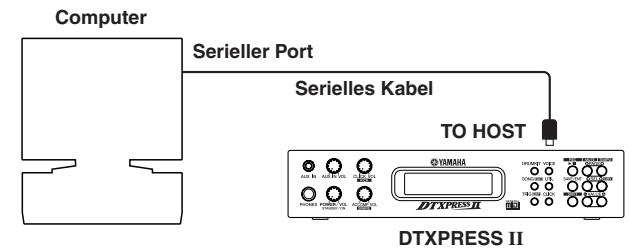

TO-HOST-Buchse

These Buchse wird für den direkten Anschluß eines Computers am DTXPRESS II über ein serialles Kabel benutzt. Achten Sie darauf, daß das verwendete Kabel zu dem Computer kompatibel ist. (S. 26)

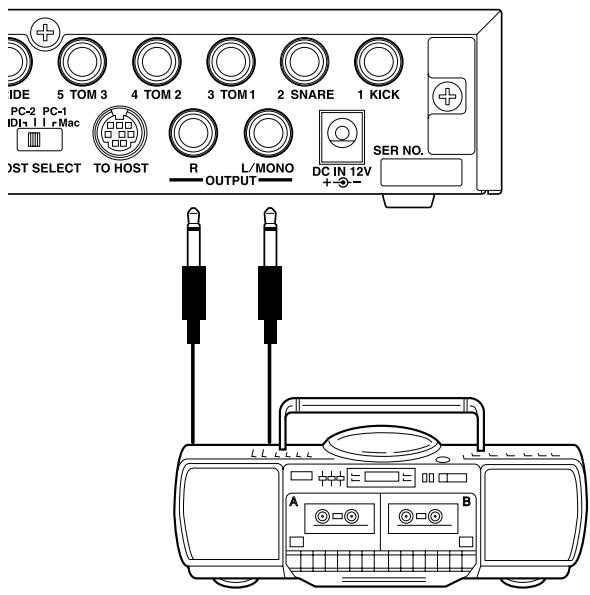

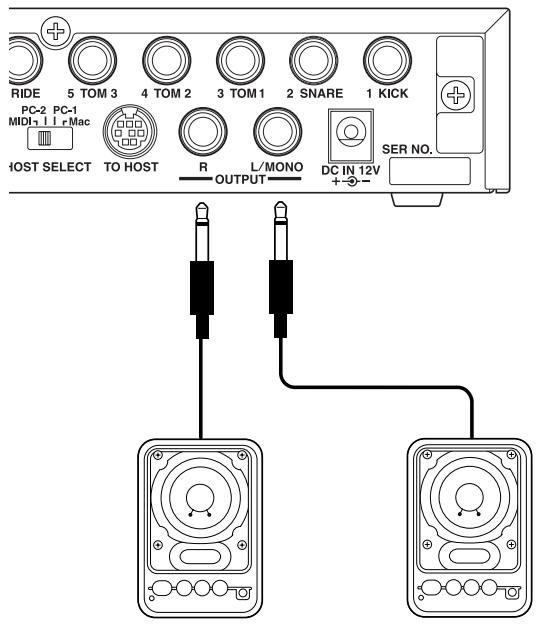

Ausgangsbuchsen (OUTPUT L/MONO, R)

These Buchsen werden benutzt, um das DTXPRESS II an einen externen Verstärker, ein Mischpult etc. anzuschreiben. Für monaurale Wiedergabe verwenden Sie die L/MONO-Buchse. Für stereophone Wiedergabe schreiben Sie beiden Buchsen L und R an.

28Netzbuchse (DC IN 12V)

Hier schreiben Sie das Steckernetzteil an. Sichern Sie das Kabel am Kabelclip 29, um versehentliches Herausziehen zu vermeiden.

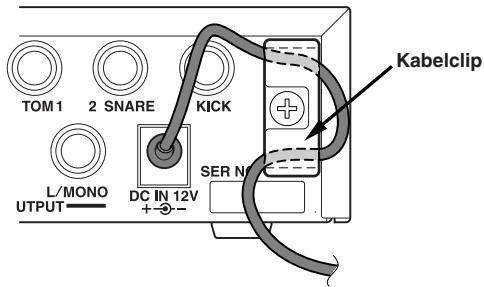

Kabelclip

Hiermit wird das versehentliche Herausziehen des Stromversorgungskabels vermieden. (S. 13)

Um einen elektrischen Schlag und Schäden am Gerät zu vermeiden, achten Sie darauf, daß das DTXPRESS II sowie alle angeschlossenen Geräte ausgeschaltet sind, bevor Sie irgendwelche Verbindungen zu den Ein- und Ausgangsbuchsen des DTXPRESS II vornehmen.

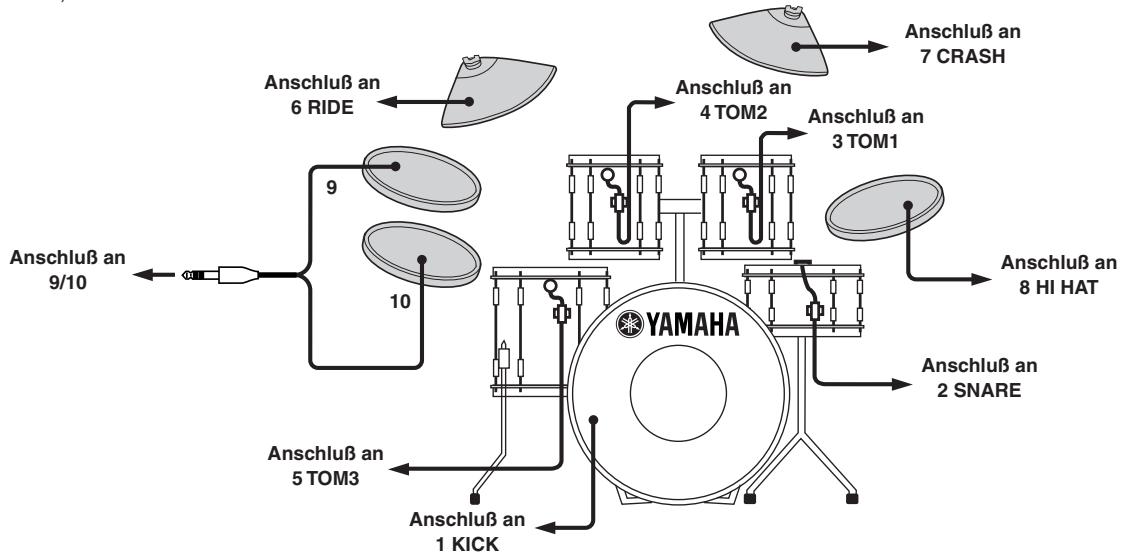

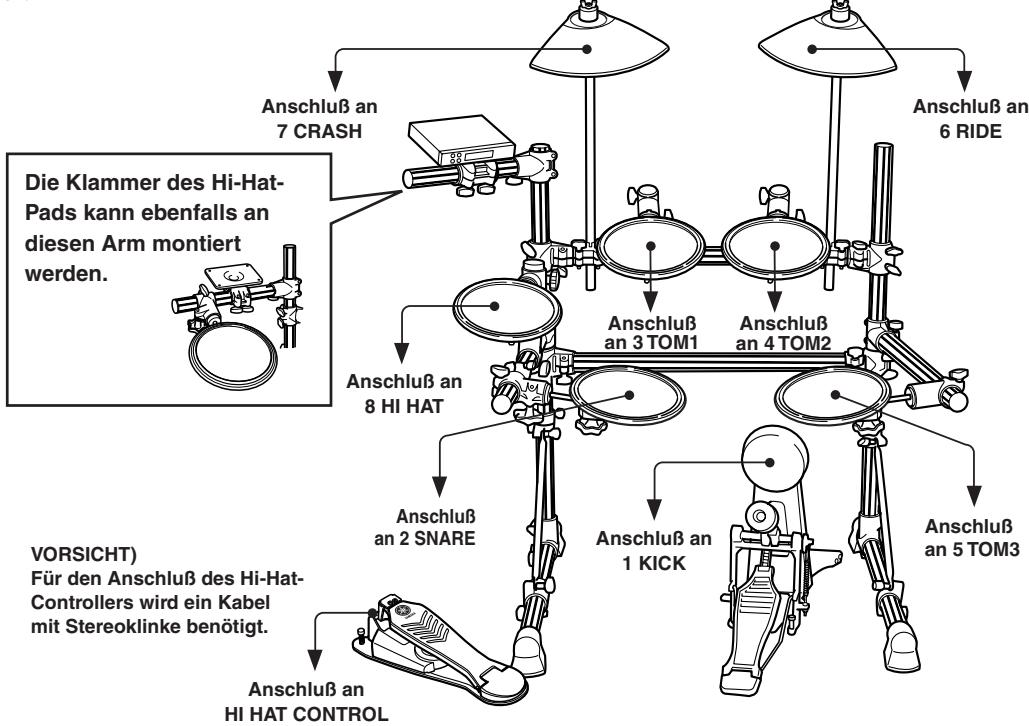

■ Anschließlich der Pads

Schlieben Sie nach folgender Abbildung die Ausgangskabel der einzelnen Pads an die Trigger-Eingangsbuchsen an der Rückseite des DTXPRESS II an.

Alle Trigger-Eingangsbuchsen sind beschriftet (1 KICK, usw.). Achten Sie daraufuf, daß Sie den jeweiligen Trigger-Typ an die zugehörige Trigger-Eingangsbuchse anschließen.

• Die Trigger-Eingangsbuchsen sind allesamt Stereo-Klinkenbuchsen. Pads mit Trigger-Umschaltern wie TP80S, PCY80S, u. a. können an diesen Buchsen angeschlossen werden.
  Die Trigger-Eingangsbuchsen 2 SNARE, 6 RIDE und 7 CRASH konnen auch mit 3-Zonen-Pads beschaltet werden, z. B. dem TP65S.
• Wenn ein Pad entsprechend der Beschriftung an der Eingangsbuchse (1 KICK, usw.) angeschlossen wird, wählt das DTXPRESS II automatisch die Einstellungen, die für diesen Pad-Typ geeignet sind. Wenn Pads und Trigger-Sensoren mit abweichenden Eigenschaften angeschlossen werden müssen bestimmte Einstellungen der Parameter wie Sensitivity etc. angeglichen werden.
  Die Pad-Empfindlichkeit (Sensitivity) wird bei [1-1. Pad-Typ] im Trigger-Setup-Edit-Modus eingestellt (Referenzhandbuch: S. 12).
• Die Schalter für die Eingangsabschwächung (INPUT ATTENUATION) stellen die Empfindlichkeit für die Trigger-Eingangsbuchsen 1 KICK-6 RIDE ein.

Die Position L des Schalters entspricht einer geringen Empfindlichkeit für Pads wie TP, KP, PCY, BP usw. Die Position H des Schalters entspricht einer hohen Empfindlichkeit für den Einsatz z. B. der Yamaha Drum Trigger DT20 o.ä.

Die Pads TP65, TP65S, PCY65S usw. können auch an der Buchse 1 KICK angeschlossen werden. Auch die Hi-Hat-Controller der HH-Serie können als "Fußmaschine" für die Bassdrum verwendet werden (Benutzen Sie die Funktion [1-1. Pad-Typ] (Referenzhandbuch: S. 12), um die Einstellungen zuzuweisen.).
- Zusätzlich zu der Buchse 1 KICK kann auch die Buchse 9/10 für den Anschluß eines zweiten Kick-Pads benutzt werden, um ein Set mit Doppel-Bassdrum zusammenzustellen.
Die Buchsen 9/10 dienen als 2-Trigger-Eingang mit Stereo-Klinkenstecker für L (9) und R (10). Wir empfehlen, diese Buchse zum Anschluß des Yamaha Bar Pad zu benutzen (BP-80).

Sie können auch ein Y-Kabel verwenden (Stereo-Stecker Mono-Stecker x 2), um zwei separate Triggersignale einzuspeisen.

Aufbau mit akustischen Sets

Wenn u.a optional DT20 Drum Trigger von Yamaha in Verbindung mit einem akustischen Set verwendet werden, konnen Sie das DTXPRESS II auch mit einem gewöhnlichen Schlagzeug-Set spiel.

Ein Anschlußbeispel für die Kombination von Trigger-Sensoren und Pads.

Schlieben Sie nach folgender Abbildung die Ausgangskabel der einzelnen Pads und Trigger-Sensoren an die Trigger-Eingangsbuchsen an der Rückseite des DTXPRESS II an.

• Wenn Sie Trigger-Sensoren verwenden, geben Sie passende Einstellungen im Trigger-Setup-Edit-Modus bei [1-1. Pad Type] an. (Referenzhandbuch: S. 12)

■ Montieren Sie die Trigger-Sensoren

Im folgenden wird der Anschluß der Trigger-Sensoren an Ihr akustisches Set beschreiben.

- Montage an der Bassdrum

Montieren Sie den Trigger-Sensor am Schlagfell der Bassdrum damit Rand des Spannahmens.

• Achten Sie darauf, daß der Sensor keinen Kontakt zum Spannrahmen hat.

- Montage an der Snare

Montieren Sie den Trigger-Sensor am Schlagfell der Snare dicht am Rand des Spannahmens (gegenüber vom Spieler).

• Achten Sie darauf, daß der Sensor keinen Kontakt zum Spannrahmen hat.

- Montage an den Toms

Montieren Sie den Trigger-Sensor am Holz-ring dicht am Rand des Spannrahmens.

• Achten Sie darauf, daß der Sensor keinen Kontakt zum Rahmen hat.
• Motieren Sie den Sensor an einer Position, an der andere (Schlag-) Instrumente diesen nicht beeinflussen.

■ Trigger-Sensoren entfernen

Vor einem Schlagfellwechsel losen Sie zunachst den Sensor mit einem scharfen Gegenstand vom Fell.

• Achten Sie darauf, beim Ablösen nicht das Kabel zu strapazieren.

Zum Schutz der Trigger-Sensoren

• Achten Sie daraufuf, daß die Oberfläche des Schlagfells bzw. des Holzrings nicht verschmutzt ist. Reinigen Sie das Fell vor der Montage ggf. mit Alcohol.
• Um zu verhindern, daß die Triggerkabel durch die ständigen Vibrationen brechen, kleben Sie die Trigger und die Kabel mit Textilklebeband auf dem Fell fest.
• Unregelmäßige Schwingungen oder längerere Resonanzen konnen Doppelauslösungen verursachen. Diese Erscheinungen konnen durch Dämpfungsmäßnahmen (z. B. Yamaha Ring Mute) am Schlagfell unterbunden werden.
• Wenn Sie einen Trigger entfern haben, und Sie diesen wieder anbringen möchen, entfern den Sie sorgfältig alle Klebebandreste und verwenden Sie neues Klebeband. Die Verwendung von äterem Klebeband kann zu schlechter Pickup-Leistung und Doppeltriggerung usw. führen.

■ Anschluß eines Mischpults und anderer Audio-Geräte

Wenn Sie die Buchsen OUTPUT L/MONO und R an der Rückseite des DTXPRESS II an ein Mischpult oder andere Audio-Geräte anschließen, können Sie das DTXPRESS II über externe Lautsprecher horen oder Ihr Spiel aufnehmen.

- Verwendung von Aktivlautsprechern.

- Aufnahme Ihrres Spiels auf dem DTXPRESS II mit einem TapeDeck.

• Die OUTPUT-Buchsen sind Standard-Mono-Klinkenbuchsen (L/MONO ist eine Schaltbuchse).itte benutzen Sie Kabel mit passenden Steckern.
• Wenn Sie ein monaurales Gerät anschließen möchten, benutzen Sieitte die OUTPUT-Buchse L/MONO des DTXPRESS II.

■ Anschluß eines MIDI-Gerätes

Die Daten des DTXPRESS II konnen (per Bulk Dump) auf dem MIDI Data Filer MDF3 von Yamaha oder anderen MIDI-Geräten (z. B. Sequenzer) gespeichert werden.

Ein externer Sequenzer kann auch benutzt werden, um den internen Tongenerator des DTXPRESS II anzusteuern.

Die MIDI-Funktionenieten vielfältige Einsatzmöglichkeiten für das DTXPRESS II.

Lesen Sie den Abschnitt [Einsatz von MIDI] (S. 25), wenn Sie weiteres über die MIDI-Funktionality erfahren möhen.

- MIDI-Daten senden

Verbinden Sie die MIDI-OUT-Buchse des DTXPRESS II über ein MIDI-Kabel mit der MIDI-IN-Buchse eines externen MIDI-Gerätes.

Stellen Sie den Schalter HOST SELECT auf die Position "MIDI".

- MIDI-Daten empfangen

Verbinden Sie die MIDI-IN-Buchse des DTXPRESS II über ein MIDI-Kabel mit der MIDI-OUT-Buchse eines externen MIDI-Gerätes.

Stellen Sie den Schalter HOST SELECT auf die Position "MIDI".

Benutzen Sie spezielle MIDI-Kabel für die Verbindungen zwischen den Geräten. Um Übertragungsfehler zu vermeiden, sollte die Länge von MIDI-Kabeln 15m nicht überschreiben.

■ Anschluß eines Computers

Das DTXPRESS II besitz ein eingebautes MIDI-Interface, mit dem das DTXPRESS II an dessen TO-HOST-Buchse direkt an die serielle Schnittstelle eines Computers angeschlossen werden kann.

Sequenzer-Software, die auf dem Computer installiert ist, kann die Keyboard-Voices des DTXPRESS II steuern, und die Sequenzdaten im DTXPRESS II können im Computer weiterbearbeitet werden.

Lesen Sie den Abschnitt [Anschluß eines Computers] (S. 26) für weitere Informationen.

■ Anschluß von CD-Player usw. (Buchse AUX IN)

Das Audio-Ausgangssignal eines CD-Spielers oder Kassettenrekorders, der an der AUX-IN-Buchse (Stereo-Miniklinke) an der Vorderseite angeschlossen ist, kann mit dem Sound des DTXPRESS II gemischt und zu den Ausgangsbuchsen an der Rückseite geführt werden.

These Funktion ist praktisch, wenn Sie zu einem Song dazuspielen möhen, oder wenn Sie mit ihren Freunden zusammen spielten möhen.

Die Lautstärke des externen Signals wird mit dem Regler AUX IN VOL eingestellt.

■ Anschluß von Kopfhörern (Buchse PHONES)

Wenn Sie das DTXPRESS II über Kopfhörer horen möchten, schlieben Sie diese an der Buchse PHONES (Stereo-Klinkenbuchse) an der Vorder-seite an.

Die Kopfhörerlaufsträke wird mit dem Regler POWER/VOL eingestellt.

Achten Sie beim Spiel mit Kopfhörern darauf, nicht Ihr Gehör zu schädigen. Stellen Sie die Lautstärke auf einen angemessenen Wert.

■ Anschluß des Netzteils

Ein spezielles Steckernetzteil versorgt das DTXPRESS II mit Strom.

Schalten Sie das Gerät AUS, und schließen Sie das mitgelieferte Netzteil an der Buchse DC IN an der Rückseite an. Stecken Sie dann das Netzteil in die Steckdose.

Wickeln Sie das Kabel um den Kabelclip, um eine versehentliche Unterbrechung der Stromversorgung zu vermeiden.

Bitte verwenden Sie nur das mitgelieferte Netzteil. Die Verwendung anderer Stromversorgungen kann Betriebsstörungen oder Schäden am DTXPRESS II verursachen. Ziehen das Steckernetzteil aus der Steckdose, wenn das Gerät für längerere Zeit nicht in Gebrauch ist.

Vor dem Einsatz.

• Zum Schutz der Laufsprecher, der Kopfhörer und des DTXPRESS II vor Beschädigungen drehen Sie den Regler POWER/VOL ganz nach links (minimale Lauststärke), bevor Sie das Gerät einschalten.
• Achten Sie darauf, daß alle am DTXPRESS II angeschlossenen Geräte AUSgeschaltet sind. Nachdem Sie das DTXPRESS II eingeschiedt haben, schalten Sie auch die anderen Geräte ein.

Die DTXPRESS II Schnellanleitung (Liste der Grundfunktionen)

Ausgewählten Song horen

1. Drücken Sie die [SONG]-Taste, so daß diese Anzeige erscheint,

1. Vergewissern Sie sich, daß die Songnummer im Display blinkt.
2. Wahlen Sie den Song mit den Tasten [VALUE-] und [VALUE+].
3. Starten Sie die Wiedergabe mit der [/] -Taste!

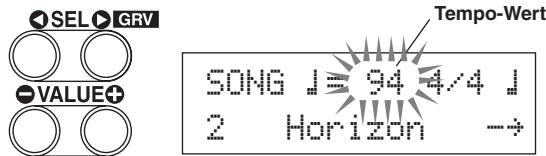

Songtempoändern

1. Halten Sie die [SHIFT]-Taste und drücken Sie die [PAGE▼]-Taste, so daß diese Anzeige erscheint,

1. Vergewissem Sie sich, daß der Tempo-Wert im Display blinkt.
2. Stellen Sie das Tempo mit den Tasten [VALUE-] und [VALUE+] ein.

Metronom einstellen

1. Halten Sie die [SHIFT]-Taste und drücken Sie die [PAGE▼]-Taste, so daß diese Anzeige erscheint,

1. Drücken Sie die Tasten [SEL] und [SEL], bis der Parameter blinkt, den Sie einstellen möhen.
2. Stellen Sie den Wert mit den Tasten [VALUE-] und [VALUE+] ein.

Pad-Empfindlichkeitändern

1. Betätigten Sie bei gedrückt gehaltener [SHIFT]-Taste die [TRIG]-Taste, und drücken Sie dann die [PAGE▼]-Taste, um die folgende Anzeige aufzurufen.

1. Spieler Sie das Pad, das Sie bearbeiten möchten (das Pad wird ausgewählt).
2. Bearbeiten Sie die Einstellungen mit den Tasten [SEL] [/SEL] und [VALUE-]/[VALUE+].

Klang des Audiosignalsändern

1. Drücken Sie die [UTIL]-Taste, um die folgende Anzeige aufzurufen.

1. Wahlen Sie "Lö" (Basse) oder "Hi" (Höhen) mit den Tasten [SEL] und [SEL],
2. Bearbeiten Sie die Einstellungen mit den Tasten [SEL] [/SEL] und [VALUE-]/[VALUE+].

Schlagzeug-Set auswahlen

1. Drücken Sie die [DRUMKIT]-Taste, so daß diese Anzeige erscheint.

1. Vergewissern Sie sich, daß die Schlagzeug-Set-Nummer im Display blinkt.
2. Wahlen Sie ein Schlagzeug-Set mit den Tasten [VALUE-] und [VALUE+].

Voice-Lautstärke jeder Padsändern

1. Drücken Sie die [VOICE]-Taste und dann die [PAGE▼]-Taste, um die folgende Anzeige aufzurufen.

1. Spieler Sie das Pad, dessen Lautstärke Sie ändern möchten (das Pad wird ausgewählt),
2. Bearbeiten Sie die Einstellungen mit den Tasten [SEL] [/SEL] und [VALUE-]/[VALUE+].

Pad-Voiceändern

1. Drücken Sie die [VOICE]-Taste, so daß diese Anzeige erscheint,

1. Spieler Sie das Pad, dessen Voice Sie ändern möchten (das Pad wird ausgewählt),
2. Wahlen Sie die Voice-Kategorie und die Voice-Nummer mit den Tasten [SEL]/[SEL] und [VALUE-]/[VALUE+].

Halleffekt der Schlagzeug-Voiceändern

1. Wahlen Sie das Schlagzeug-Set, dessen Halleffekt Sie ändern möhen. Drücken Sie die [VOICE]-Taste, und wahlen Sie mit den [PAGE▲]/[PAGE▼]-Tasten diese Anzeige.

1. Bearbeiten Sie den Reverb-Send-Level mit den Tasten [SEL] [SEL] und [VALUE-]/[VALUE+].

Speichern der geänderten Einstellungen

1. Drücken Sie entweder die [VOICE]-Taste oder betätigten Sie bei gedrückt gehaltener [SHIFT]-Taste die [TRIG]-Taste, um die entsprechende Edit-Modus-Anzeige zum Bearbeiten von Einstellungen aufzurufen.
2. Drucken Sie die [SAVE/ENT]-Taste,
3. Geben Sie mit den Tasten [VALUE-] und [VALUE+] die Speicher-adresse an.

1. Drücken Sie die [SAVE/ENT]-Taste. Drücken Sie die [SAVE/ENT]-Taste auf der folgenden Bestätigungsanzeige nochmals.

Nachdem Sie das DTXPRESS II richtig angeschlossen haben, setzen Sie uns jetzt zum Wesentlichen kommt!

1. Schalten Sie das Gerät ein

Wenn Sie sichere sind, daß das DTXPRESS II, die Pads sowie die externen Geräte richtig angeschlossen sind, drücken Sie auf den Regler POWER/VOL auf der Vorderseite, um das Gerät einzuschalten.

Das DTXPRESS II ist betriebsbereit, sobald die folgend abgebildete Page zur Auswahl des Schlagzeug-Sets erscheint.

• Das zuletzt gewähte Schlagzeug-Set wird angezeigt.

Schlagzeug-Set-Nummer
Schlagzeug-Set-Name

Um Schäden an ihren Laufsprechern zu vermeiden, schalten Sie zuerst das DTXPRESS II ein, dann die anderen Audiogeräte wie Mischpult und/oder Verstärker.

2. Spieler Sie ein Pad

Drehen Sie, während Sie das Pad mehrmals anschlagen, den Regler POWER/VOL weiter auf, bis eine angenehme Lautstärke erreicht ist. Die Lautstärke wird durch Drehung im Uhrzeigersinn erhöht und in der Gegenrichtung gesenkt.

POWER/VOL STANDBY/ON

3. Schalten Sie das Schlagzeug-Set um

Probieren Sie die Voices für aller Sets aus.

Die Schlagzeug-Sets Nrn.1-48 bestehen aus 48 verschiedenen Preset-Schlagzeug-Sets (voreingestellt), die speziell für these Gerät von Yamaha programmiert wurden. [Preset Drum Kit List] (Referenzhandbuch : S. 42)

Wahlen Sie das Schlagzeug-Set mit den Tasten [VALUE-] und [VALUE+] aus.

Schlagzeug-Set-Nummer
Schlagzeug-Set-Name

Probieren Sie die Schlagzeug-Sets aus und wahlen Sie dasjenige, das Ihnen am besten gefällt.

• Einige Schlagzeug-Sets besitzen Pad-Songs und Drum-Loop-Voices, die beim Anschlagen des entsprechenden Pads abgespielt werden.

4.Ändert Sie die Lautstärke der Instrumente für{jedes Pad.

• Halten Sie die [SHIFT]-Taste und drehen Sie am Regler Click VOL, um die Lautstärke der Bassdrum einzustellen.

• Halten Sie die [SHIFT]-Taste und drehen Sie am Regler ACCOMP. VOL, um die Lautstärke der Snaredrum einzustellen.

• Die oben beschriebenen Lautstärke-Einstellungen für Bassdrum und Snare werden beim Ausschalten auf die gespeicherten Werte zurückgesetzt.

• Drücken Sie die [VOICE]-Taste und dann die [PAGE▼]-Taste, um die Anzeige zur Lautstärkeeinstellung des gegenwärftig gewählten Pads (Eingangssignalquelle) aufzurufen.

Spiel den Sie das Pad, dessen Lautstärke Sie einstellen möchten, und stellen Sie die Lautstärke mit den Tasten [VALUE-] und [VALUE+] ein.

• Auf der gleichen Page konnen Sie für jedem Pad das Panorama einstellen (die Position der Voice im Stereo-Hörfeld). (Referenzhandbuch: S. 17)

TIP Je nach Einstellung unter [1-3. Volume-Modus] im UtilityModus (Referenzhandbuch: S. 28) kann die Lautstärke der Becken, Trommeln und die der anderen Instrumente mit den oben abgebildeten Reglern eingestellt werden.

5. Ändern Sie den Klang des Audiosignals.

Drücken Sie die [UTIL]-Taste. Es erscheint die Anzeige mit der Klangregelung für das Audiosignal an den OUTPUT-Buchsen und der PHONES-Buchse.

Bewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf eine der Positionen Lo oder Hi, und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] die Klangeigenschaften ein.

Spielien Sie das DTXPRESS II zum Metronom.

Probieren Sie die Groove-Check-Funktion aus, wenn Sie Ihr Timing überprüfen möchten.

1. Schalten Sie das Metronom ein

Starten Sie das Metronom mit der [CLICK]-Taste.

Die Anzeige der [CLICK]-Taste leuchtet auf jedem Schlag jeder Taktes.

Starten Sie das Metronom, indem Sie wieder die [CLICK]-Taste drükken.

Die Lautstärke der Click-Voice wird mit dem Regler CLICK VOL geregelt.

1-1. Metronomtempo wahlen

Wenn Sie die [SHIFT]-Taste gedrückt halten und die [PAGE▼]-Taste drücken, entscheidet die Tempo-Page.

Bewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf den Tempo-Wert, und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] das gewünschte Tempo ein.

Der Tempo-Wertebereich ist = 30 - 300

1-2. Stellen Sie das Taktmaß des Metronoms ein

Bewegen Sie in der oben abgebildeten Page die [SEL▶]-Taste den blinkenden Cursor to auf das Taktmaß und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] den gewüchtschen Wert ein.

Das Taktmaß kann auf die Werte 1/4 bis 8/4, 1/8 bis 16/8, 1/16 bis 16/16 eingestellt werden.

1-3. Stellen Sie den Notenwert des Metronoms ein

Bewegen Sie in dieser Page den blinkenden Cursor mit der [SEL▶]-Taste auf den Notenwert, und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] den "Beat" des Metronoms ein (das feinste Raster).

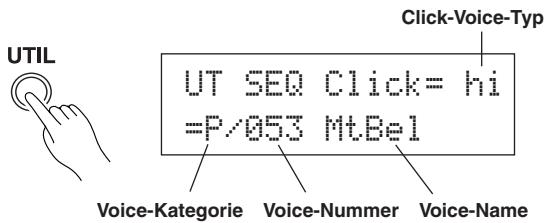

1-4. Stellen Sie die Click-Voice und andere Parameter ein

Das Metronom erzeugt drei verschiedene Click-Voices.

"hi" erklingt am Taktanfang, "mid" erklingt auf jeder Viertelnote, und "lo" erklingt in dem noch feineren Raster.

Für den Click können beliebige Voices (Schlaginstrumente) in eben-falls beliebiger Tonhöhe ausgewählt werden.

Im)nachstenAbschnitt[Zu einemSongspielen]werden wirerkläraren, wieSie dieVoicesgenau einstellenkonnen.

Lesen Sie den Abschnitt [4. Gruppe Sequenzer] im Utility-Modus (Referenzhandbuch: S. 33) für weitere Informationen.

2. Benutzen Sie die Groove-Check-Funktion

Während Sie auf den Pads playen, prüft die Groove-Check-Funktion des DTXPRESS II ihre Spielgenaigungkeit und zeit die Ergebnisse an. Ihr Timing wird mit dem Click des Metronoms verglichen, und die Abweichung wird angezeigt.

2-1. Stellen Sie das Metronom ein

Vor dem Einsatz der Groove-Check-Funktion sollen den Sie Tempo, Takt und Notenwert passend zu dem Rhythmus einstellen, den Sie üben möchen.

2-2. Groove-Check-Funktion anzeigen

Wenn Sie die [SHIFT]-Taste gedrückt halten und die [SEL▶]-Taste drücken, erscheint die folgend gezeigte Groove-Check-Funktion.

2-3. Spieler Sie ein Pad genau im Tempo des Metronoms

Drücken Sie die [CLICK]-Taste, um das Metronom zu starten, und spielten Sie dann auf dem Snare-Pad.

• Die Zahlnehmen “Groov” links im Display gezigt die Genaugkeit einzelner Pad-Schläge an.
  Wenn Sie "hinten" oder "layed back" spielien, wird ein negativer Wert angezeigt. Wenn Sie "vorne" spielen oder "treiben", wird ein positiver Wert angezeigt. Bei perfektem (maschinenhaftem) Timing lessen Sie eine "0" im Display.
• Die Zahl sehen “Hvē =” rechts im Display zeigt die Gesamtnaiglichkeit bzw. die durchschnittliche Abweichung aus den Werten halten “Groov =” an. Diese Funktion prüft Ihr Spiel auf dem gesamten Set und kann ihre Performance während eines ganzen Songs bestimmen.

Die Groove-Check-Funktion Funktioniert nicht nur mit der Snare, sondern mit allen Pads des DTXPRESS II. Auch konnen Sie den Rhythmus des Metronoms auf Sechzehntel oder triolisches Feeling einstellen. Probieren Sie eineige der verschiedenen Einstellungen aus.

• Halten Sie die [SHIFT]-Taste gedrückt und drücken Sie die [SEL◆]-Taste zweimal, um die Daten zurückzusetzen.

Das DTXPRESS II besutz insgesamt 95 Preset-Songs, die sich sehr gut für rhythmische Übungeneignen.

Spielien Sie zu einem der Songs dazu.

1. Song auswahlen

Wahlen Sie einen der Songs des DTXPRESS II und horen Sieihn sich an. Die Songs Nrn. 1-95 sind Preset-Songs, die von Yamaha erstellt wurden.

[Preset Song List] (Referenzhandbuch : S. 49)

Drücken Sie die [SONG]-Taste, um die Song-Ausbahlanzeige aufzurufen.

SONG EDIT

SONG = 1104 / 4

1 HighRise

Bewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf die Song-Nummer, und wahlen Sie dann mit den Tasten [VALUE-] und [VALUE+] den Song aus.

SEL GRV

Song-Nummer
Song-Name

• Wenn ein Song umgeschaltet wird, wird gleichzeitig auf das Schlagzeug-Set umgeschaltet, das für diesen Song eingestellt ist.

2. Song anhoren

Wenn die [/] -Taste gedrückt wird, startet die Song-Wiedergabe am Anfang des Songs.

Die [SONG]-Anzeige blinkt am ersten Schlag jedem Taktes auf.

Der Song stoppt, wenn der letzte Takt gepspiel wurde.

Druicken Sie die [/] -Taste, um die Song-Wiedergabe zu stoppen.

• Einige Songs werden wiederholt.

Vor der Song-Wiedergabe konnen Sie einen zweitaktigen

Vorzahler vom Metronom spielen halten. () Utility-Modus

[4-5. Count Switch] Referenzhandbuch: S. 34)

3.Drum Part stummschalten

Spielen Sie zu dem Songazo.

Halten Sie die [SHIFT]-Taste gedrückt und drücken Sie die [PAGE▲]-Taste. Starten Sie dann die Song-Wiedergabe mit [ / ] .

Die Schlagzeug-Spur des Songs wird stummgeschaltet (nicht ausgegeben) (Rhythm-Mute-Funktion).

Spielien Sie jetzt das Schlagzeug dazu.

Während der Rhythmus-Stummschaltung wird ein “ü” am Ende des Song-Namens angezeigt.

Anzeige der Rhythm-Mute-Funktion

Um die Rhythmus-Stummschaltung aufzuheben, halten Sie die [SHIFT]-Taste gedrückt und drücken Sie die [PAGE▲]-Taste nochmals.

Die Stummschaltung kann auch während der Song-Wiedergabe benutzt werden.

4. Lautstärke des Songs einstellen

Die Song-Lautstärke wird mit dem Regler ACCOMP VOL eingestellt. Benutzen Sie die Regler ACCOMP VOL und POWER/VOL (Gesamt-lautstärke des Songs und der Pads), um die Balance zwischen dem Song und Ihr Schlagzeug-Spiel einzustellen.

5. Song-Tempoändern

Wenn Sie die [SHIFT]-Taste gedrückt halten und die [PAGE▼]-Taste drücken, entscheidet die Page für die Tempo-Einstellung.

Vergewissern Sie sich, daß der Tempo-Wert im Display blinkt, und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] das gewünschte Tempo ein ( = 30 - 300

6. Zur Click-Voice spielen

Wenn die Rhythmus-Spur stummgeschaltet ist, kann es schwierig sein, das Tempo zu halten. Benutzen Sie in thisem Fall das Metronom zusammen mit dem Song. Indem Sie die Click-Voice als Referenz benutzen, können Sie better zum Song davonspielen.

Starten Sie das Metronom mit der [CLICK]-Taste. Es lauft惊人 im Tempo des Songs. Drücken Sie die [CLICK]-Taste nochmals, um das Metronom zu stoppen.

Die Lautstärke der Click-Voice kann mit dem Regler CLICK VOL eingestellt werden.

CLICK

CLICK VOL
KICK

Das Metronom kann so eingestellt werden, daß es zusammen mit der Song-Wiedergabe startet und stoppt. ( [4-8. ClickModus] Referenzhandbuch: S. 35)

7. Click-Voiceändern

Wenn die Click-Voice den Voices ähnelt, die auch im Song gespielt werden, ist sie evtl. schwer zu horen. Für diesen Fall konnen Sie die Click-Voice.

• Wir wahlen hier die werksseitig voreingestellte Click-Voice mit vier Schlagen (eine hohe und eine tiefe Kuhglocke) als Beispiel wahren.

Ändern Sie die Voice, die auf dem ersten Schlag zu horen ist.

Drücken Sie vierial langsam nacheinander die [UTIL]-Taste. Es erscheint die folgende Anzeige.

7-1. Bewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] zuerst auf das Feld für die Art der Click-Voice und weisen Sie dann mit den Tasten [VALUE-] und [VALUE+] die “hi” Click-Voice zu (die Click-Voice, die jeweils auf dem ersten Schlag zu horen ist).
7-2. Bewegen Sie dann den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf das Feld für die Voice-Kategorie, und geben Sie dann mit den Tasten [VALUE-] und [VALUE+] die Drum-Voice-Kategorie an, aus der die Click-Voice stammen soll. Jedes der folgenden Kürzel stehen für eine Schlagzeug-Voice-Kategoriē.

K: Akustische Kickdrum
k: Elektrische Kickdrum
S: Akustische Snare
s: Elektrische S
T: Akustisches Tom
t: Elektrisches Tom
C: Becken (engl. Cymbal)
H: Hi-Hat
P: Percussion
E: Effekt 1
e: Effekt 2
L: Drum Loop
m: Verschiedene Voices

Wahlen Sie hier die verschiedene Voices "fi".

7-3. Nach Auswahr der Kategorie bewegen Sie den blinkenden Cursor mit der [SEL▶]-Taste auf die Voice-Nummer, und geben Sie dann mit den Tasten [VALUE-] und [VALUE+] die gewünschte Schlagzeug-Voice an, die Sie als Click-Voice benutzen möhen. Wahlen Sie hier z. B. "Ülö Marimba".

Starten Sie das Metronom mit der [CLICK]-Taste. Statt der vorher gehörten Voice erklingt jetzt die Marimba-Voice.

Auf die gleiche Weise konnen Sie nun auch für die anderen Click-Bestandteile ("mid" und "lo") eine Voice Ihrer Wahl auswahlen.

Mit [SONG] kehren Sie zur vorherigen Anzeige zurück (Song-Ausbahlanzeige).

8. Schlagzeug-Setändern

Wenn Sie in einem bestimmten Song ein anderes Schlagzeug-Set benutzten möchten, drücken Sie die [DRUMKIT]-Taste, um die Schlagzeug-Set-Ausbahlanzeige aufzurufen, und wahren dort das gewünschte Schlagzeug-Set.

Schlagzeug-Set-Nummer
Schlagzeug-Set-Name

9. Song umschalten, ohne das Schlagzeug-Set zu wechseln

Normalerweise wird beim Umschalten des Songs automatisch auch auf das Schlagzeug-Set umgeschaltet, das für den Song eingestellt ist. Wenn Sie jedoch die Rhythmus-Stummschaltung benutzen ([SHIFT] + [PAGE▲]), wird das Schlagzeug-Set bei der Song-Umschaltung nicht mit umgeschaltet.

• Im Utility-Modus bei [3-2. Empfang von Programmwechseln/ Events auf Kanal 10] (Referenzhandbuch: S. 31) können Sie außer dem den MIDI-Kanal Nr. 10 so einstehen, daß das DTXPRESS II keine Programmwechsel empfängt und so nur der Song umgeschaltet wird.

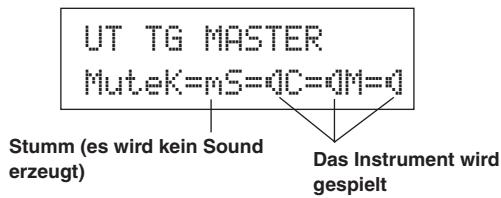

10. Einzelne Schlaginstrumente stummschalten

Sie können die Schlaginstrumentengruppen [Bass Drum], [Snare Drum], [Cymbals], [Other Drum Instruments] einzeln stummschalten (Bassdrum, Snare, Becken, andere).

These Funktion ist sehr praktisch, wenn Sie nur einzelnine Instrumente offen playen/üben möchten.

Drücken Sie die [UTIL]-Taste und dann die [PAGE▼]-Taste, um die folgende Anzeige aufzurufen.

Wahlen Sie mit den Tasten [SEL] und [SEL] (K: Bassdrum, S: Snaredrum, C: Becken, M: andere) das Schlaginstrument, das Sie stummschalten möhen, und drücken Sie dann die [VALUE+]-Taste, um vom Lautsprecher-Symbol (d) auf das Mute-Symbol (m) umzuschalten.

Um die Stummschaltung aufzuheiten, drücken Sie die [VALUE-]-Ta-tste, so daß das Lautsprecher-Symbol (*) zu sehen ist.

Als nachstes zeigen wir, wie Sie Ihr Spiel auf dem Set im Sequenzer des DTXPRESS II aufnehmen können.

Für die aufgezeichneten Songs konnen Sie genau wie für die Preset-Songs die Schlagzeug-Sets umschalten, das Tempo ändern und die Wiedergabe starten.

Aufnahmesystem

• Die Aufnahme erfolgt in einem der User-Songs (Nr. 96-127). Die Preset-Songs (Nr. 1-95) halten sich nicht aufnehmen, ergänzen oderlöschen.
• Die User-Songs enthalten 2 Spuren, auf denen Sie aufnehmen konnen. Die Spuren können nacheinander aufgenommen werden.
• Der Song gezehnet die Daten im eingestillten Tempo so auf, wie Sie die Pads gespielt haben, und speichert diese Informationen. Diese Aufzeinungen heißen Sequenz-Daten. Parallel zu Ihrlem Spiel konnen MIDI-Daten von den Buchsen MIDI IN oder TO HOST aufgenommen werden.
• Bei den aufgenommenen Sequenz-Daten konnen Sie während der Wiedergabe das Tempoändern und Voices oder das gesamte Schlag-zeug-Set umschalten.

Referenzhandbuch: S. 24 [2. Programmwechsel, Bank Select]

• Stellen Sie vor der Aufnahme die Anzahl der Takte des Songs ein, die Sie aufnehmen möchten. Die Aufnahme erfolgt in Echtzeit. Wenn das Ende des als letzten angegebenen Taktes erreicht ist, kann die Aufnahmefunktion auf zwei verschiedene Arten reagieren. (1) Der Song stoppt automatisch (Modus: Replace), und die Aufnahme ist abgeschlossen. (2) Der Song wird von Anfang an wiederholt, und es konnen zu den bestehenden Daten weitere aufgezeichnet werden (Modus: Overwrite).

OK,nehmen wir auf!

1. Song für die Aufnahme auswahlen

Drücken Sie die [SONG]-Taste, um die Song-Ausbahlanzeige aufzurufen. Wahlen Sie eine User-Songnummer (Nr. 96-127).

• Auf User-Songs, die bereits auf beiden Spuren Daten enthalten, kann nicht aufgenommen werden.
• Wenn kein Song gewählt ist, wenn Sie die Aufnahme starten, wird automatisch der leere User-Song der niedrigsten Song-Nummer ausgewählt. Dies gilt auch für den Fall, daß ein Preset-Song ausgewählt ist.

2. Aufnahmebedingungen einstellen

Halten Sie die [SHIFT]-Taste und drücken Sie [/] . Es erscheint die folgende Page, auf der die Aufnahmebedingungen eingestellt werden können.

Wahlen Sie mit den Tasten [SEL] und [SEL] den Parameter, den Sie einstellen möchten, und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] jeweils eine der folgenden Bedingungen ein.

2-1. Stellen Sie die Anzahl der Takte für die Aufnahme ein.

Geben Sie die Anzahl der Takte ein, die Sie aufnehmen möchten.

• Wenn sich auf einer der Spuren bereits Daten befinden, bestimmt die Anzahl der Takte dieser Spur die Länge des Songs.

2-2. Wahlen Sie den Aufnahme-Modus

Wahlen Sie eine der folgenden Aufnahmemethoden aus.

Overwrite (,) : Es wird im Kreis aufgenommen. Wenn der Song das Ende des letzten Taktes erreicht hat, springt er automatisch wieder zum Anfang, und neu gespielte Noten werden den bestehenden Daten der Spur hinzugeführct.

Replace (Rf1): Wenn der Song das Ende des letzten Taktes erreicht hat (oder die [▶■]-Taste gedrückt wird), stoppt die Aufnahme (keine Wiederholung).

2-3. Wahlen Sie die Aufnahmespur

Wahlen Sie Spur 1 oder 2 für die Aufnahme aus.

2-4. Stellen Sie Tempo und Taktmaß des Metronoms ein

Stellen Sie das Tempo und das Taktmaß ein, das das Metronom bei der Aufnahme angegeben soll.

2-5. Stellen Sie die Quantisierungsfunktion ein

Die Quantisierung korrigiert das Timing Ihres Games in der Weise, daß ihre Schläge setzen auf die nachstliegenden Notenwerte gesetzt werden. Der Quantisierungswert ist ein Notenwert. Diese Funktion kann bereits während der Aufnahme eingeschaltet werden.

• Wenn hier “no” eingestellt wird, ist die Quantisierungs-funktion nicht aktiv.
• Sie können die Quantisierung auch nachträglich auf die Spur anwenden. (Referenzhandbuch: S. 25)

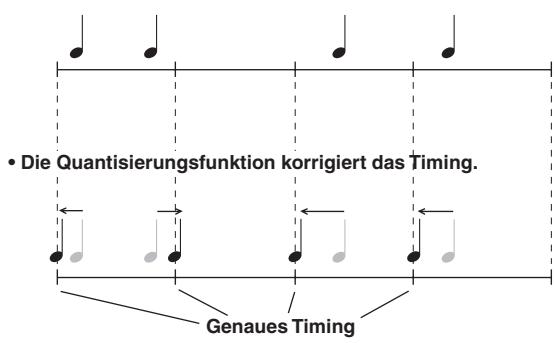

- Wie die Quantisierung arbeitet; ein Beispiel

• Aufgenommene Noten wurden nicht exakt gespielt.

3. Aufnahme starten

Drücken Sie die [▶■]-Taste. Nach einem zweitaktigen Vorzahler startet die Aufnahme. Spieler Sie, und horen Sie damit möglich auf das Metronom.

• Wenn die aufzunehmende Spur bereits Daten enthalt, und Sie drücken die [▶/■]-Taste, erscheint die Fehlermeldung "Data not Empty" (etwa: "Spur nicht leer"), und die Aufnahme wird nicht ausgeführrt.

• Wenn der Aufnahme-Modus auf Replace ("R1") gestellt ist.

Während der Aufnahme erscheint die folgende Anzeige (nur Anzeige, keine Änderung möglich).

Momentan aufgenommene Taktnummer.

REC M=18=Rf1Ir=1

Now Recording.

Wenn das Ende des letzten Taktes erreicht ist, stoppt die Aufnahme automatisch, und die Song-Ausbahlanzeige erscheint wieder im Display.

• Sie können die Aufnahme auch mit der Taste [▶/■] stoppen.

• Wenn der Aufnahme-Modus Overwrite ("Ovr") gewählt wurde.

Während der Aufnahme erscheint die folgende Anzeige (nur Anzeige, keine Änderung möglich).

Momentan aufgenommene Taktnummer.

REC M= 18=OvrTr=1

UNDO Press Ent

Der aufzunehmende Song wird ständig wiederholt, bis die [▶/■]-Ta- ste gedrückt wird.

Wenn das Ende des letzten Taktes erreicht ist, wird der Song von Anfang an wiederholt, und Sie konnen weitere Daten zu den bestehenden Daten aufzeichn.

Im Aufnahme-Modus Overwrite ("Üwür") können Sie den letzten Aufnahmevorgang rückgangig machen, indem Sie die [SAVE/ENT]-Taste drücken. Die Daten die in thisem Durchgang seit Song-Beginn aufgenommen wurden, bis Sie die [SAVE/ENT]-Taste gedrückt haben, werden gelöscht; vorherige Durchgänge bleiben erhalten.

• Wie die "Undo"-Funktion arbeitet; ein Beispiel

Im ersten Durchgang

aufgezeichnete Daten

Im zweiten Durchgang

aufgezeichnete Daten.

Wenn Sie hier die (SAVE/ENT)-Taste

drucken, werden nur die Daten des

zweiten Durchgangs gelöscht.

Drücken Sie die [▶/■]-Taste, um die Aufnahme zu stoppen. Die Song-Ausbahlanzeige erscheint wieder im Display.

Achtung: Wenn das Gerät während der Aufnahme ausgeschaltet wird, kann es passieren, daß alle User-Songdaten gelöscht werden.

4. Song anhören

Starten Sie die Wiedergabe des gerade aufgenommenen Songs mit der [ / ] -Taste. Sie können auch das Schlagzeug-Set umschalten und den Song mit einem anderen Set wiedergeben.

Referenzhandbuch: S. 24 [2. Programmwechsel, Bank Select]

5. Aufnahme wiederholen

Wenn Sie neu aufnahmen möchten, können Sie mit folgenden Schritten die Spur löschen, um danach erneut aufzunehmen.

• Song-Daten löschen (beige Spuren 1 und 2).

Betätigen Sie bei gedrückt gehaltener [SHIFT]-Taste die [SONG]-Taste, um den Song-Edit-Modus aufzurufen. Drücken Sie danach siebenmal die [PAGE▼]-Taste, um zur Page Clear Song weiterzublättern.

SONG Clear Song

Are you sure?

Drücken Sie die [SAVE/ENT]-Taste. Alle Daten des momentan gewählten Songs werden gelöscht.

• Zum Aufheben der "Clear Song"-Funktion die [VALUE-]-Taste drücken.

• Spur-Daten löschen.

Betätigten Sie bei gedrückt gehaltener [SHIFT]-Taste die [SONG]-Taste, um den Song-Edit-Modus aufzurufen. Drücken Sie danach fünmal die [PAGE▼]-Taste, um zur Page Clear Track weiterzublättern.

SONG Clear Track

Track=1

Stellen Sie mit den Tasten [VALUE-] und [VALUE+] die Nummer der zu loschenden Spur ein und drücken Sie dann die [SAVE/ENT]-Taste. "Are you sure ?" (Sind Sie sicheren?) erscheint im Display. Wenn Sie die [SAVE/ENT]-Taste nochmals drücken, werden alle Daten der angegebenen Spur des ausgewählten Songs gelöscht.

• Zum Aufheben der "Clear Song"-Funktion die [VALUE-]-Taste drucken.

6. Weitere Spur aufnehmen

Nehmen Sie auf die gleiche Weise eine weitere Spur auf. Allein die Taktanzahl kann hierbei nicht mehr geändert werden.

7. Song benennen

Im Display steht "no name" für den Song-Namen. Geben Sie einen eigenen Name ein.

Betätigten Sie bei gedrückt gehaltener [SHIFT]-Taste die [SONG]-Taste, um den Song-Edit-Modus aufzurufen. Drücken Sie danach achtmal die [PAGE▼]-Taste, um zur Page Song Name weiterzublättern.

SONG SngName=name

Bewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf das Zeichen, das Sie ändern möchten, und wahren Sie dann mit den Tasten [VALUE-] und [VALUE+] das gewünschte Zeichen aus.

Die verfügbar Zeichen sind hier aufgeführrt.

(in thiser Reihenfolge)

Leerzeichen

Es konnen maximal 8 Zeichen für den Songnamen eingegeben werden.

Wenn das Gerät ausgeschaltet wird, bleibt der Song gespeichert.

Sie können jedem Pad beliebige Voices zuweisen und die Stimmung (Tonhöhe), das Decay, Hall-effekte etc. einstehen, um so Ihr eigenes Schlagzeug-Set zusammenzustellen.

1. Schlagzeug-Voice auswahlen

Wahlen Sie zunachst ein Schlagzeug-Voice für das Set, das Sie erstellen möchten. Lassen Sie uns zuerst eine Snare-Voice finden.

Esist gleich, welches Schlagzeug-Set Sie jetzt auswahlen (das fertige Set wird später als User-Schlagzeug-Set (Nr.49-80) gespeichert).

1-1. Wahlen Sie eine Snare für die Eingangssignalquelle.

Drücken Sie die [VOICE]-Taste. Es erscheint die Page zur Auswahl von Schlagzeug-Voices.

Bewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf das Feld für die Eingangssignalquelle, und wahren Sie dann mit den Tasten [VALUE-] und [VALUE+] das "sneare". Das bedeutet: Sie wahlen den Pad-Eingang für die Snare aus, die an der Trigger-Eingangsbuchse 2 SNARE angeschlossen ist.

Der Wert = 1 zeigt an, daß die Anzahl der Layer = 1 beträgt. Es konnen auch zwei Voices (2 "Layer" oder Ebenen) einer Eingangssignalquelle (einem Trigger-Eingang) zugewiesen werden. In thisem Fall mussen Sie angegeben, welche Voice hier verwendet werden soll.

1-2. Wahlen Sie die Schlagzeug-Voice-Kategorie.

Als nachstes bestimmen Sie die Schlagzeug-Voice-Kategorie.

Die Kategorie der Schlagzeug-Voices ist die gleiche, die wir weiter offen für die Click-Voice des Metronoms benutzt hatten (S. 19).

Für这意味着 Beispiel wahren wir "s: Electric Snare".

Bewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf das Feld für die Voice-Kategorie, und wahlen Sie dann mit den Tasten [VALUE-] und [VALUE+] die Kategorie “ ± ”.

Ein “*” erscheint zwischen “K.I T” und “I H”. Dadurch sichen Sie, daß das momentan ausgewählte Schlagzeug-Set verändert wurde.

1-3. Wahlen Sie die Schlagzeug-Voice.

Jetzt wahlen Sie die Schlagzeug-Voice aus.

Gehen Sie bereits so vor wie bei der Zuweisung der Click-Voice für das Metronom (S. 19): Bewegen Sie den blinkenden Cursor mit der [SEL▶]-Taste auf das Feld für die Voice-Nummer, und suchen Sie dann mit den Tasteen [VALUE-] und [VALUE+] die gewünschte Schlagzeug-Voice aus. Wir wahlen in thisem Beispiel “Ø14 DanceØ1”.

KIT IN=snare U=1
=s/014 Dance01

Jetzt haben wir eine Schlagzeug-Voice für das Set ausgewählt, das wir erzeugen können.

Wir stellen nun verschiedene Eigenschaften dieser Voice ein und erzeugen so ihre Snare-Voice.

2.Ändern Sie die Lautstärke

Lassen Sie uns versuchen, die Lautstärke der Schlagzeug-Voice zuändern, mit der sie über das Pad gespielt wird. Stellen Sie die Lautstärkebalance zwischen den Snare und den anderen Pads her. Rufen Sie mit der [PAGE▼]-Taste die folgenden Page auf.

ewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf das Feld für die Lautstärke, und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] den gewünschten Pegel ein.

• “ = - ” erscheint dann, wenn die Schlagzeug-Voice keine 2-Layer-Voice ist.

TIP Mit der [VOICE]-Taste können Sie die Voice so horen, als hatten Sie ein Pad angeschlagen.

3.Ändern Sie das Panorama

Auf der gleichen Page konnen Sie die Panorama-Einstellung der Schlagzeug-Voiceändern.

Sie können die Stereposition der momentan gewährten Schlagzeug-Voice wie folgt verschiben: “L64” (ganz links) - “C” (Mitte) - “R63” (ganz rechts).

Bewegen Sie den blinkenden Cursor mit der [SEL▶]-Taste auf das Panorama-Feld, und benutzten Sie dann die [VALUE-]/[VALUE+]-Tasten, um den Wert einzustellen.

4.Ändern Sie die Tonhöhe

Auch die Tonhöhe (Pitch, Tuning) der Schlagzeug-Voice kann verändert werden.

Drücken Sie die [PAGE▼]-Taste. Es erscheint die folgende Page.

Bewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf eines der Felder "C" oder "F", und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] die Tonhöhe der Voice ein.

Die Stimmung bei “ = ” (Coarse = Grob) wird in Halbtonschritten, bei “ F = ” (Fine = Fein) in Schritten von etwa 1,17 Cents (1 Cent = 1/100 Halbton) eingestellt.

5. Ändern Sie nun auch das Decay (die Zeit, die vergeht, bis die Voice ausgeklungen ist)

Zur Änderung des Decay der Voice drücken Sie zweimal auf die [PAGE▼]-Taste. Es erscheint die folgende Page.

Bewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf das Feld mit dem Decay-Wert, und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] die Decay-Zeit ein. Positive Werte (+) erzeugen ein Schnelleres Ausklingen.

6. Ändern Sie den Klang der Voice (die Filter-Einstellung).

Auf der gleichen Page konnen Sie die Filter-Cutoff-Frequency einstellen. Damit ändern Sie den Klangcharakter (die “Helligkeit”) der Voice. Bewegen Sie den blinkenden Cursor mit der [SEL▶]-Taste auf das Feld “Fc=”, und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] den Wert ein.

Positive Werte (+) erzeugen einen helleren Sound.

7. Stellen Sie jetzt auch die Lautstärkebalance der 2-Layer-Voice ein.

Wenn die gewährte Schlagzeug-Voice aus 2 Layers besteht (aus einer Schlagzeug-Voice mit 2 Voice-Wellenformen), kann das Lautstärkeverhältnis zwischen den beiden Wellenformen verändert werden. Drücken Sie die [PAGE▲]-Taste. Es erscheint die folgende Page.

Wahlen Sie die Layer-Nummer mit den Tasten [SEL /[SEL] und [VALUE-]/[VALUE+].

• Wenn die zugewiesene Voice nicht aus 2 Layers besteht, ist diese Einstellung ungültig.

Bewegen Sie den blinkenden Cursor mit der [SEL▶]-Taste auf das Feld für die Layer-Balance, und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] den gewünschten Wert ein.

8. Hallanteil bestimmen.

Zum Schluß werden wir noch den Hallanteil ändern, den die Voice erhalten soll.

Wahlen Sie mit den Tasten [PAGE▲]/[PAGE▼] die unten abgebildete Page.

Bewegen Sie den blinkenden Cursor mit den Tasten [SEL] und [SEL] auf das Feld für den Hallanteil, und stellen Sie dann mit den Tasten [VALUE-] und [VALUE+] den Wert ein.

Hohe Werte senden ein stärkeres Signal von der Voice zum Effektprozessor, "erzeugt keinen Hall.

• Dieser Wert gilt für jeder einzelné Eingangssignalquelle. Der Gesamthallpegel des Schlagzeug-Sets wird unter [5-2. Drum Reverb Send] eingestellt (Referenzhandbuch: S. 23)

9. Stellen Sie die Balance zwischen Layer 1 und 2 ein.

Wenn die gewählte Schlagzeug-Voice aus 2 Layers besteht, stellen Sie die Balance zwischen den Voices ein, indem Sie die Lautstärke jeder Voice regeln.

• Sie können die Übergangskurve zwischen den 2 Voices einstellen. → Drum-Kit-Edit-Modus [2-1. Cross Fade] (Referenzhandbuch: S. 19)

10. Erzeugtes Schlagzeug-Set speichern

Wir werden jetzt das Schlagzeug-Set im Speicher des DTXPRESS II speichern. Auf den Speicherplätzen Nrn. “49” bis “80” (den sogenannten “User”-Speicherplätzen) können eigene Schlagzeug-Sets gespeichert werden.

Drücken Sie die [SAVE/ENT]-Taste. Es erscheint die folgende Page.

Stellen Sie mit den Tasten [VALUE-] und [VALUE+] die Schlagzeug-Set-Nummer ein ("45" - "80"), unter der Sie Ihr Schlagzeug-Set speichern möchen.

Drücken Sie die [SAVE/ENT]-Taste. "Are you sure ?" erscheint im Display.

• Um den Speichervorgang abzubrechen, drücken Sie die [VALUE-]-Taste.

Wenn Sie die [SAVE/ENT]-Taste nochmals drücken, wird der Speichervorgang ausgeführrt, und der Hinweis "Complete!" erscheint. Wenn Sie die [SAVE/ENT]-Taste nochmals drücken, wird der Speichervorgang ausgeführnt, und der Hinweis "Complete!" erscheint. Danach schaltet das Display zurück zur Schlagzeug-Voice-Ausbahlanzeige.

11. Geben Sie Ihr Schlagzeug-Set einen Namen

Das geänderte Schlagzeug-Set trägt immer noch den bisherigen Næmen.

Rufen Sie mit der [VOICE]-Taste den Drum-Kit-Voice-Edit-Modus auf und drücken Sie dann die [PAGE▼]-Taste, so daß die unter abgebildete Page Drum Kit Name angezeigt wird. Genau wie für den Song (S. 21) können Sie nun Ihr Schlagzeug-Set umbenennen.

Jetzt ist das Schlagzeug-Set mit ihrer eigenen Snare fertig gespeichert.

Indem Sie die Schritte diesen Abschnitts wiederholen, können Sie auch für die anderen Pads (Eingangssignalquellen) Schlagzeug-Voices zuweisen und ein ganz eigenen Schlagzeug-Set zusammenstellen.

TIP

Das DTXPRESS II besitzt auch Keyboard-Voices, die dem GM System Level 1 entsprechen. Sie können also nicht nur Schlag-zeug-Voices, sondern auch Piano, Gitarre, Baß, Streicher, Bläser, Sound-Effekte etc. mit den Pads halten.

Um die Keyboard-Voices zunachst mit den Pads zu playen, änder Sie den MIDI-Kanal des Pads zu einem anderen Canal als "1" (Referenzhandbuch: S. 18 [1-7, Channel, Gate Time]), und wahren Sie dann die MIDI-Notennummer der Voice, die Sie verwenden möhen (Referenzhandbuch: S. 18 [1-6, Note Number]).

• Wenn die Funktion [2-5. Key Off Enable] (Referenzhandbuch: S. 20) auf "disable" gestellt ist, kann es passieren, daß einige Voices "hängenbleiben". Drücken Sie die Tasten [SHIFT] und [VOICE], um die Voices auszuschalten.

Das DTXPRESS II kann noch viel mehr, als wir bisher erwähnt haben.

Mit dem ganzen Wissen um alle Funktionen konnen Sie den größten Nutzen aus dem DTXPRESS IIziehen.

■ Werkseinstellungen

Die internen Einstellungen des DTXPRESS II können auf die Werksvoreinstellungen zurückgesetzt werden.

Utility-Modus [2-6. Werkseinstellungen] (Referenzhandbuch: S. 30)

Wenn these Funktion ausgelost wird, gehen alle Daten der User-Schlagzeug-Sets, der User-Trigger-Einstellungen und der User-Songs verloren.

■ Funktionen der Anschlüsse und Eingänge (Pads)

• Schlagzeug-Sets können durch Anschlagen von Pads umgeschaltet werden. Beispelsweise können Sie das optional erhältliche Bar Pad BP80 von Yamaha an der Trigger-Eingangsbuchse 9/10 anschließen und mit dem linken Bar Pad die Nummer des Schlagzeug-Sets um 1 verringgern, mit dem rechten Bar Pad um 1 erhöhen.
  Wenn these Funktion in jedem Schlagzeug-Set gelten soll:
  Referenzhandbuch: S. 14 [2-1. Wert erhöhen/verringern]
  Wenn these Funktion für ein bestimmtes Schlagzeug-Set * gelten soll:
  Referenzhandbuch: S. 20 [2-6. Function]
• Ein Hi-Hat-Controller, der an der Trigger-Eingangsbuchse 1 KICK angeschlossen wird, kann als KICK-Pedal (Fußmaschine) benutzt werden.
  Referenzhandbuch: S. 12 [1-1. Pad Type]
• Die Empfindlichkeit der Pads und Trigger-Sensoren kann auf verschiedene Weise eingestellt werden.
  Um automatisch passende Einstellungen für die am DTXPRESS II angeschlossenen Pads und Trigger-Sensoren zu wahlen:
  Referenzhandbuch: S. 12 [1-1. Pad Type]
  Um die Empfindlichkeit stark zu verändern,
  Stellen Sie den Schalter INPUT ATTENUATION auf der Rückseite um. (S. 10)
  Für Kleinere Änderungen der Empfindlichkeit:
  Referenzhandbuch: S. 12 [1-2. Gain, Minimum Velocity]
• Einstellung der Empfindlichkeit des Hi-Hat-Controllers an der Buchse HI HAT CONTROL:
  Referenzhandbuch: S. 23 [5-3. Hi-hat Sensitivity]
• Einstellen des Punktes, an dem der Hi-Hat-Controller die Hi-Hat "schließ" und die Zeit, die für die Erkennung eines Foot Splash die-nen soll:
  Referenzhandbuch: S. 30 [2-5. Hi-Hat Offset]
• Verringerung von Übersprechen (Vermischung der Signale unter den Buchsen):
  Referenzhandbuch: S. 13 [1-4. Self Rejection, Rejection]
  Referenzhandbuch: S. 13 [1-5. Specific Rejection]
• Vermeidung von Doppelauslösungen (2 Sounds werden gleichzeitig gespielt):
  Referenzhandbuch: S. 13 [1-4. Self Rejection, Rejection]

• Einstellen der Velocity-Kurve, die das Verhältnis zwischen Anschlagstärke des Pads und der erzeugten Lautstärke bestimmt:
  Referenzhandbuch: S. 13 [1-3. Velocity Curve]

• Vertauschen der Signale der Trigger-Eingangsbuchsen 1 und 9/10: Referenzhandbuch: S. 14 [2-2. Eingänge austauschen]

• Kopieren von Trigger-Einstellungen einer Trigger-Eingangsbuchse auf eine andere: Referenzhandbuch: S. 13 [1-6. Trigger-Einstellungen kopieren]
• Empfang von Triggersignalen aller am DTXPRESS II angeschlossenen Pads vorübergehend unterbinden:

Referenzhandbuch: S. 29 [2-2. Trigger Bypass]

Trigger-Bypass-Funktion (s. o.) über ein Pad ein-/ausschalten:

Referenzhandbuch: S. 20 [2-6. Function]

Halleffekt einstellen

Das DTXPRESS II besitz einen eingebauten Digitalhall.

• Halltyp und Nachhallzeit für jeder Schlagzeug-Set einstehen:

Referenzhandbuch: S. 21 [3-1. Reverb Type, Time]

• Der Hallanteil kann mit den folgenden drei Methoden eingestellt werden.

Einstellen des Hallanteils für die Voice des Pads jeder Eingangssignalquelle: Referenzhandbuch: S. 19 [2-2 Reverb Send]

Einstellen des Hallanteils für das gesamte Schlagzeug-Set:

Referenzhandbuch: S. 23 [5-2. Drum Reverb Send]

Einstellen des Hallanteils für dasGPC DTXPRESS II-System:

Referenzhandbuch: S. 21 [3-2. Reverb Master Return]

Einstellen des Hallanteils für jeder Schlagzeug-Set in der User Drum Map: Referenzhandbuch: S. 36 [5-6. Reverb Send]

• Umgebung des Halleffekts (kein Hall).

Referenzhandbuch: S. 28 [1-5. Reverb Bypass]

■ Einstellungen der Schlagzeug-Voices

• Einstellen des Crossfade (Überblendung) zwischen den Voice-Layers 1 und 2:
  Referenzhandbuch: S. 19 [2-1. Cross Fade]
• Einstellen der Rim-Voice für die gleichzeitige Auslösung der Pad-Voice bei Stereo-Pads:
  Referenzhandbuch: S. 21 [2-8. Rim to Pad]
• Einstellen der Alternate Group und des Key-Assign-Modus für Voices, die gleichzeitig gespielt werden:
  Referenzhandbuch: S. 19 [2-3. Alternate Group, Key Assign Mode]

• Einstellen der Note-On-/Note-Off-Befehle, die gesendet werden, wenn das Pad gespielt wird.
  Referenzhandbuch: S. 20 [2-4. Hold Mode]
  Erkennung von Note-Off-Befehlen ein-/ausschalten:
  Referenzhandbuch: S. 20 [2-5. Key Off Enable]

• Einstellen der Lautstärke des gesamtten Schlagzeug-Sets: Referenzhandbuch: S. 23 [5-1. Volume]

• Eigenes Schlagzeug-Set erstellen: Referenzhandbuch: S. 35 [5. Gruppe MAP (Drum Map)]

Einstellungen des Tongenerators

• Die folgenden Einstellungen haben Auswirkungen auf die gesamte Tonerzeugung. Equalizer (Klangregelung), Tuning (Stimmung), Volume (Lautstärke), Reverb Bypass Referenzhandbuch: S. 28 [1. Gruppe TG (Tongenerator)]

■ Song-Einstellungen

• Automatische Umschaltung des Haupt-Songs beim Umschalten des Schlagzeug-Sets: Referenzhandbuch: S. 23 [5-4. Song Select]
• Steuerung der gleichzeitigen Wiedergabe (Start/Stop) von bis zu 3 Songs mit einem Pad. Referenzhandbuch: S. 20 [2-7. Pad Song]
• Einstellen der folgenden Parameter für die Sequenzerdaten des Songs. Tempo, Wiederholte Wiedergabe, Programmwechsel, Bank Select, Lautstärke, Panorama, Song kopieren, Quantisierung, Spurlöschen, Spuren mischen, Songlöschen und Song benennen: → Referenzhandbuch: S. 24 [Song-Jobs]
• Wiedergabe des Songs mit dem eingestellen Tempo auch bei der Umschaltung: Referenzhandbuch: S. 35 [4-7. Use Tempo]

Weitere Funktionen

• Neben der Triggerung von Voices konnen die Pads für weitere verschiedene Steuerfunktionen benutzt werden.
  Starten/Stoppen des Pad-Songs, Voice des Metronom-Clicks ein-/ausschalten, Schlagzeug-Sets umschalten, Trigger Bypass ein-/ausschalten und Starten/Stoppen des Haupt-Songs: → Referenzhandbuch: S. 20 [2-6. Function]
• Zuweisen von Pads (Eingangssignalquellen) in den Modi Trigger Setup Edit und Drum Kit Voice Edit durch Anschlagen des Pads: Referenzhandbuch: S. 29 [2-1. Learn-Modus]
• Einstellen der Lautstärke der Becken, Trommeln und der anderen Instrumente mit den Reglern ACCOMP. VOL. und CLICK VOL. → Referenzhandbuch: S. 29 [2-3. Volume-Modus]
• Anzeige der zuletzt ausgewählten Page im Trigger-Setup-Edit-Modus und im Drum-Kit-Voice-Edit-Modus. Referenzhandbuch: S. 29 [2-4. Zur letzten Page springen]

■Einsatz von MIDI

Das DTXPRESS II besitzt MIDI IN/OUT-Buchsen und eine TO HOST-Buchse. Diese Buchsen werden für den Datenaustausch zwischen externen MIDI-Geräten/Computern und dem DTXPRESS II eingesetzt. Die Kommunikation erfolgt im MIDI-Datenformat.

Uber MIDI

MIDI (Musical Instrument Digital Interface) ist ein Weltstandard, mit dem Musikinstrumente, Peripheriegeräte und Computer verbunden werden und so die verschiedene Daten unterinander senden und empfangen können. Mit thisem Standard konnen Computer und Instrumente verschiedene Hersteller miteinanderCOMMUNIZIEREN.

Mit MIDI kann das DTXPRESS II die folgenden Operationen durchführten. Lesen Sie den Abschnitt [Anschluß eines MIDI-Gerätes] (S. 12) für weitere Informationen über den Anschluß externer MIDI-Geräte.

Bulk Dump/Bulk In

Die Daten aller Einstellungen im DTXPRESS II konnen an ein externes MIDI-Gerät oder einen Computer gesendet werden (Bulk Dump). Angeschlüssen an das DTXPRESS II kann ein Gerät mit Speicherfunktionen (z. B. der Yamaha MDF3 u. a.) ihre Daten sichern und archivieren. Die in einem externen Gerät gespeicherten Daten konnen später wieder zum DTXPRESS II gesendet werden (Bulk In).

- Synchronisierte Wiedergabe mit externen MIDIGeräten

Wenn zwei MIDI-Geräte verbunden werden, die Tempoinformationen er-zeugen (z. B. Sequenzer, Rhythmusmaschinen usw.), muß eines der Geräte das Tempo des anderen annehmen (zu dieser dem synchronousieren), indem es dessen Tempoinformationen (die Clock) empfängt und liest. Die Wiedergabe eines Songs in einem externen Sequenzer kann zu den Songs und zum Metronom-Click des DTXPRESS II synchronisiert werden. Auch kann die Wiedergabe eines Songs im DTXPRESS II zu dem externen Sequenzer synchronisiert werden.

- Senden und Empfangen von MIDI-Daten

• Der Tongenerator des DTXPRESS II kann durch MIDI-Songdaten (Sequenzdaten) eines externen MIDI-Geräts gespielt und gesteuetiert werden. Diese Songdaten können zusammen mit Ihr Spiel im DTXPRESS II aufgenommen werden.
• Die Schlagzeug-Sets des DTXPRESS II konnen von einem externen MIDI-Gerät aus umgeschaltet und die Song-Wiedergabe gesteuet werden.
• Auch die Hi-Hat-Controller-Information kann über MIDI übertragen werden.

Des weiteren kann eine Vielzahl von MIDI-Informationen gesendet und empfangen werden.

Lesen Sie die Abschnittte [Modus: Drum Kit Voice Edit] (S. 15), [Modus: Utility] (S. 27), [MIDI Data Format], (S. 50) usw. im “Referenzhandbuch” für weitere Informationen.

■ Anschluß eines Computers

Der Anschluß des DTXPRESS II an einen Computer kann auf zwei verschiedene Arten erfolgen.

1. Verbindung der seriellen Schnittstelle des Computers mit der Buchse TO HOST am DTXPRESS II.
2. Verbindung von einem Computer mit MIDI-Interface mit den Buchsen MIDI IN/OUT des DTXPRESS II.

1. Direkte Verbindung der seriellen Schnittstelle mit der TO-HOST-Buchse.

Die Anschlußmethode für die Verbindung und Übertragung von Signalen zwischen einem Computer und dem DTXPRESS II ist unabhängig vom Computotyp.

Verbinden Sie die Geräte mit einem Kabel, und stellen Sie den Schalter HOST SELECT entsprechend der Art der seriellen Computerschnittstelle und der Clock-Rate ein. Lesen Sie sorgfältig die Anweisungen rechts auf dieser Seite, und wahlen Sie das passende Kabel für den benutzten Computotyp aus.

TIP

Das Eingangssignal von der TO-HOST-Buchse wird zum Tongenerator und Sequenzer des DTXPRESS II gesendet, gleichzeitig aber auch an der MIDI-OUT-Buchse des DTXPRESS II weitergeleitet (Thru-Funktion). Dabei werden nur MIDI-Meldungen für die Port-Nummer zur MIDI-OUT-Buchse gesendet, die unter [2-10. Host Thru Port] im Utility-Modus (Referenzhandbuch: S. 32) eingestellt ist.

Die Signale vom Tongenerator und vom Sequenzer werden mit den Signalen von der MIDI-IN-Buchse gemischt (MIDI Merge) und an der TO-HOST-Buchse ausgegeben.

2. Anschluß der MIDI-IN-Buchse an ein MIDI-Interface

• Wenn Sie einen Computer mit integriertem MIDI-Interface benutzen, verbinden Sie die MIDI-OUT-Buchse des Computers mit der MIDI-IN-Buchse des DTXPRESS II. Stellen Sie den Schalter HOST SELECT auf die Position "MIDI".
• Wenn Sie einen Macintosh Computer mit einem externen MIDI-Interface benutzten, schreiben Sie das MIDI-Interface an der RS-422-Buchse des Computers an (Modem- oder Druckeranschluss bzw. USB), und verbinden Sie die MIDI-OUT-Buchse des MIDI-Interface mit der MIDIIN-Buchse des DTXPRESS II. Stellen Sie den Schalter HOST SELECT auf die Position "MIDI".
• Wenn der Schalter HOST SELECT in der Position "MIDI" stehen, werden die Daten der TO-HOST-Buchse ignoriert.

Wenn Sie einen Computer mit USB-Port verwenden, können Sie das DTXPRESS II über ein USB-MIDI-Interface (z. B. Yamaha UX16/96/256 usw.) an den Computer anschließen.

Computer-Anschlußkabel

Mac

Apple Macintosh Peripheriekabel (M0197).

Maximale Länge 2 Meter.

PC-1

Kabel 8-Pin-Mini-DIN auf D-SUB-25.

Wenn Ihr Computer des Typs PC-1 einen 9-poligen seriellen Port besitzt, verwenden Sie das Kabel des PC-2-Types. Maximale Länge 1,8 Meter.

PC-2

Kabel 8-Pin-Mini-DIN auf D-SUB-9.

Maximale Lange 1,8 Meter.

Tongenerator	16-Bit AWM2
Maximale Polyphonie	32 Stimmen
Voices	928 Schlagzeug- und Percussion-Voices und Effekte
	128 Keyboard-Voices (GM System Level 1)
Schlagzeug-Sets	48 Presets
	32 User-Speicherplätze
Trigger-Einstellungen	5 Presets
	4 User-Speicherplätze
Sequenzerspuren	2 (TR1, TR2)
Song-Steuerung
	Haupt-Song Start/Stop, Note Chase
	Pad-Song 3 Songs können:gleichzeitig wiedergegeben werden, Trigger-Steuerung
Weitere Sequenzer-Funktionen	MIDI-synchronisierte Wiedergabe, Quantisierung (während der Aufnahme oder nachträglich per Song-Job),
	Stummschaltung (Rhythmus, Schlaginstrument), Groove Check
Songs	95 Presets
	32 User-Speicherplätze
Aufnahmemodus	Echtzeit
Bedienungselemente
Tasten mit LED	6 (DRUMKIT, SONG, TRIG, VOICE, UTIL, CLICK)
Tasten	9 (▶■, SAVE/ENTER, SHIFT, PAGE▲/▼, SELECT ▲/▶, VALUE-/+
Regler	MASTER VOLUME/POWER SW (Druck), ACCOMP. VOLUME, AUX VOLUME, CLICK VOLUME
Anzeige	16 x 2 LC-Display (hintergrundbeleuchtet)
Anschlüsse
Vorderseite	Aux-Eingang (Stereo-Miniklinke)
	Kopfhörer (Stereo-Klinkenbuchse)
Rückseite	MIDI-Ein-/Ausgang
	Fußpedal (Stereo-Klinkenbuchse)
	Schalter HOST SELECT
	Buchse TO HOST (Mini-DIN-Buchse)
	Ausgang L/MONO (Mono-Klinkenbuchse)
	Ausgang R (Mono-Klinkenbuchse)
	Trigger-Eingänge 1 - 8 (Stereo-Klinkenbuchse → L = Triggereingang, R = Rim-Umschaltung)
	Trigger-Eingang 9/10 (Stereo-Klinkenbuchse → L, R: Triggereingang)
	Trig ger-Eingangsabschwächung 1 - 6 (DIP-Schalter)
Stromversorgung	Steckernetzteil 12V= (PA-3B oder PA-3C)
Leistungsaufnahme	4,8 Watt
Abmessungen (B × H × T)	220 x 240 x 44 mm
Gewicht	1,6 kg
Zubeñor	Bedienungsanleitung (Basishandbuch, Referenzhandbuch)
	Netzadapter

• Die Technischen Daten und die Beschreibungen davon ausschließlich Informationszwecken.
  Die Yamaha Corp. besteht sich das Recht vor, das Produkt oder dessen Technische Daten ohne vorherige Ankündigung jederzeit zu ändern. Da die Technischen Daten, die Ausstattung oder Optionen nicht in jedem Land die gleichen sind, wenden Sie sich diesbezüglich an ihren Yamaha-Händler.

Eine Fehlermeldung erscheint, wenn falsche Einstellungen oder eine fehlerhafte Bedienung erkannt wird, oder wenn das Gerät sich nicht normal verhält.

Prufen Sie die folgenden Fehlermeldungen, und führen Sie die angegebenen Korrekturmaßnahmen durch.

ERROR

Data Initialized

These Nachricht entscheidt noch nach dem Einsatzen, wenn das Gerät die Daten nicht einwandfreilesen kann. Dieses Problem kann durch beschädigte/fehlerhafte RAM-Backup-Daten oder eine überalterte Puffer-Batterie mit zu geringer Spannung entstehen. Wenden Sie sich an das nachstlie-gende Yamaha Service-Center oder den Handler, bei dem Sie das Gerät erworben haben.

WARNING

Battery Low

Die Spannung der internen Puffer-Batterie ist zu gering. Die Anwenderdaten (User) konnen dadurch gefahrdet sein. Wenden Sie sich an das nachstliegenden Yamaha Service-Center oder den Handler, bei dem Sie das Gerät erworben haben.

ERROR

MIDI Buffer full

Es wurden zu weitere MIDI-Daten gleichzeitig empfangen, und das Gerät konnte die Daten nicht verarbeiten. Reduzieren Sie die gleichzeitig an das Gerät gesendete Datenmenge und versuchen Sie es erneut.

ERROR

HOST is OffLine

Der mit dem Gerät verbundene Computer ist entweder ausgeschelt oder nicht richtig angeschlossen. Prufen Sie die Kabelverbindungen, schalten Sie den Computer ein und versuchen Sie es erneut.

ERROR

Check Sum Error

Die Prüfsumme der empfangenen Daten ist falsch. Achten Sie darauf, daß die richtige Prüfsumme übertragen wird.

ERROR

Illegal Data

Während des Empfangs von Daten ist ein Fehler aufgetreten. Die gesendeten Daten sind evil. nicht einwandfrei. Prüfen Sie die zu sendenden Daten.

CAN'TEDIT

PRESET SONG

These Meldung wird angezeigt, wenn Sie versuchen, einen Preset-Song zu ändern. Preset-Songs können nicht verändert werden.

ERROR

SEQ is Running

Die Funktion kann nicht bei laufendem Sequenzer ausgeführrt werden. Stoppen Sie den Sequenzer und versuchen Sie es erneut.

ERROR

Data not Empty

These Meldung entscheid, wenn Sie versuchen, auf einer bespielten Spur aufzunehmen. Wählen Sie eine leere Spur (oder löschen Sie die Spur) und beginnen Sie die Aufnahme erneut.

ERROR

Memory Full

Die Speicherkapazität des Speicherbereichs für die User-Songs ist erschöpft. Löschen Sie nicht benöttige Songs und wiederholen Sie ihre Aufnahme. Benutzen Sie vorher die Bulk-Dump-Funktion, um die Songs, die Sie behalten möchten, in einem externen MIDI-Gerät zu speichern.

Das DTXPRESS II erzeugt keinen Ton; Triggersignale werden nicht erkannt.

• Ist das Pad oder der Trigger-Sensor richtig an den Trigger-Eingangsbuchsen des DTXPRESS II angeschlossen? (→ S. 10)
• Ist der Lautstärkeregler auf der Vorderseite zugedreht? ( S.8)
• Wird beim Anschlagen des Pads der Eingangspegel angezeigt? (→ Referenzhandbuch: S. 12 [1-2. Gain, Minimum Velocity])
• Ist Gain (die Eingangsempfindlichkeit) zu niedrig eingestellt? (→ Referenzhandbuch: S. 12 [1-2. Gain, Minimum Velocity])
• Ist der Bypass-Parameter unter [2-2. Trigger Bypass] im Utility-Modus auf "ON" gestellt? (→ Referenzhandbuch: S. 29)
• Ist die Lautstärke bei [1-2. Volume, Pan] ( Referenzhandbuch: S. 17) oder [5-1. Volume] im Drum-Kit-Voice-Edit-Modus ( Referenzhandbuch: S. 23) auf “0” gestellt?
• Prufen Sie auch den Parameter Local Control im Utility-Modus. Wenn Local Control ausgeschelt ist, erzeugt das DTXPRESS II keinen Ton beim Anschlagen der Pads. ( Referenzhandbuch: S. 32 [3-6. Gerätenummer, Local-Modus])
• Ist das verwendete Kabel in Ordnung?

Der externe Tongenerator erzeuft keinen Ton.

• Ist das MIDI-Kabel (der Stecker) richtig angeschlossen? ( S. 12)
• Sind die MIDI-Notennummern richtig? (→ Referenzhandbuch, S. 18 [1-7. Channel, Gate Time])
• Ist der Bypass-Parameter unter [2-2. Trigger Bypass] im Utility-Modus auf "ON" gestellt? (→ Referenzhandbuch S. 29)

Es wird eine andere Voice erzeugt als die, die eingestellt wurde.

• Ist der MIDI-Sendeikanal auf einen anderen als den Schlagzeug-Kanal (K. 10) eingestellt? ( Referenzhandbuch: S. 18 [1-7. Channel, Gate Time])
• Ist der Voice-Parameter auf eine 2-Layer-Voice eingestellt? (→ Referenzhandbuch: S. 17 (1-1. Voice))

Es wird ein Ton erzeugt, aber zu leise (geringe Lautstärke).

• Ist Gain zu niedrig eingestellt? (→ Referenzhandbuch: S. 12 [1-2. Gain, Minimum Velocity])
• Pads mit Reglern für das Ausgangssignal sollenn richtig (höher) eingestellt werden.
• Ist die minimale Velocity zu niedrig eingestellt? (→ Referenzhandbuch: S. 12 [1-2. Gain, Minimum Velocity])
• Wird eine passende Velocity-Kurve verwendet? (→ Referenzhandbuch: S. 13 [1-3. Velocity Curve])
• Ist die Lautstärke der verwendeten Voice zu niedrig eingestellt? (→ Referenzhandbuch: S. 17 [1-2. Volume, Pan])
• Ist das Trommelfell überaltert?
• Ändern Sie die Einstellung des Schalters INPUT ATTENUATION auf der Rückseite. (→ S. 9)

Der getriggerte Sound ist nicht immer gleichmäßig (bei Akustik-Sets).

• Lesen Sie die Hinweise bei "Es wird ein Ton erzeugt, aber zu leise (geringe Lautstärke)" weiter oben.
• Ist der richtige Pad-Typ eingestellt? Wahlen Sie eine Einstellung für ein größeres Pad (DT Snare → DT Hi Tom → DT Lo Tom → DT Kick 1 → DT Kick 2) ( Referenzhandbuch: S. 12 [1-1. Pad Type])
• Ist der DT20 mit Klebeband sichere befestigt? (Sind auf dem Trommelfell noch Klebebandrechte) ( S. 11)
• Ist das Kabel richtig an der DT20-Buchse befestigt?

Es werden Doppelauslösungen produziert (beim gleichzeitigen Spieler von 2 Sounds).

• Benutzten Sie einen Sensor eines anderen Herstellers als Yamaha? Wenn das Signal zu hoch ist, kann dies die Doppelauslösungen verursichen.
• Erzeugt das Fell unregelmäßige Schwingungen? Sie müssen das Fell evtl. abdampfen.
• Ist der Sensor erher in der Mitte des Schlagfells befestigt? Montieren Sie den Sensor naher an den Trommelrand (→ S. 11)
• Hat der Sensor Kontakt zu anderen Teilen?
• Pads mit Reglern für das Ausgangssignal sollenn richtig (niedriger) eingestellt werden.
• Erhöhen Sie die Einstellung des Rejection-Parameters. Ein zu hoher Wert kann jeder bewirken, daß der Ton beim Anschlagen einer anderen Trommel stummgeschaltet wird. (→ Referenzhandbuch: S. 13 [1-4. Self Rejection, Rejection])
• Stellen Sie Self-Rejection ein. ( Referenzhandbuch; S. 13 [1-4. Self Rejection, Rejection])
• Ändern Sie die Einstellung des Schalters INPUT ATTENUATION auf der Rückseite. (→ S. 9)

Es wird ein Übersprechen (vermischte Signale unterschiedlicher Eingänge)produkiert.

• Plazieren Sie die Sensoren (DT20, etc.) weiter weg von anderen Trommeln.
• Ist Gain zu hoch eingestellt? (→ Referenzhandbuch: S. 12 [1-2. Gain, Minimum Velocity]).
• Erhöhen Sie den Wert des Rejection-Parameters. Ein zu hoher Wert kann jedoch bewirken, daß der Ton beim Anschlagen einer anderen Trommel stummgeschaltet wird. ( Referenzhandbuch: S. 13 [1-4. Self Rejection, Rejection])
• Wenn das Übersprechen nur bei einem bestimmten Trigger-Eingang auftritt, benutzen Sie den Parameter Specific Rejection. ( Referenzhandbuch: S. 13 (1-5. Specific Rejection])

Der Sound wird beim durchgehenden Spiel abgeschritten.

Die maximale Polyphonie von 32 Stimmen konnte übersritten sein. Stellen Sie den Wert des Parameters "Key" (2-3. Alternate Group, Key Assign Mode) im Drum-Kit-Voice-Edit-Modus ( Referenzhandbuch - S. 19) auf "semi" oder "mono".

Beim Spiel von 2 Pads (Instrumenten) wird nur eines der beiden gespielt.

• Erhöhen Sie die Gain-Einstellung des Pads (des Triggereingangs), das bzw. der nicht erklingt ( Referenzhandbuch. S. 12 (1-2. Gain, Minimum Velocity])
• Verringern Sie den Wert des Rejection-Parameters für das Pad (den Triggereingang), das bzw. der nicht erklingt. ( Referenzhandbuch: S. 13 [1-4. Self Rejection, Rejection])
• Sind bye Pads bei [2-3. Alternate Group, Key Assign Mode] im Drum-Kit-Voice-Edit-Modus der gleichen Gruppe zugeordnet? ( Referenzhandbuch: S. 19)

Die Sounds sind immer laut.

• Ist der Wert für die minimale Velocity zu hoch eingestellt? (→ Referenzhandbuch: S. 12 [1-2. Gain, Minimum Velocity])
• Wird eine passende Velocity-Kurve verwendet? (→ Referenzhandbuch: S. 13 [1-3, Velocity Curve])
• Benutzten Sie einen Sensor eines anderen Herstellers als Yamaha? Abhängig vom Hersteller kann es sein, daß der Ausgangspegel zu hoch ist.
• Ändern Sie die Einstellung des Schalters INPUT ATTENUATION auf der Rückseite. (→ S. 9)

Das DTXPRESS II empfängt weder Umschalt- noch Triggersignale.

• Lösien Sie im Utility-Modus die Funktion Factory Reset (Aufruf der Werkseinstellungen) aus. Das DTXPRESS II wird auf die Werksvoreinstellungen zurückgesetzt (Achtung: Alle User-Daten gehen damit verloren!). ( Referenzhandbuch S. 30 [2-6. Werkseinstellungen])
  Schalten Sie das Gerät am Netzschalter [POWER SW] aus, und schalten Sie es wieder ein, während Sie die Tasten [PAGE▲] und [PAGE▼] gedrückt halten. Das DTXPRESS II wird auf die Werksvoreinstellungen zurückgesetzt (Achtung: Alle User-Daten gehen damit verloren!).

Der Sound stoppt nicht.

• Einige Voices haben sehr lange Release-Zeiten, wenn der Parameter "Key Off" bei [2-5. Key Off Enable] ( Referenzhandbuch: S. 20) auf "disable" gestellt ist. Um den Sound vorübergehend zu stoppen, halten Sie die Taste [SHIFT] gedrückt und drücken Sie die [VOICE]-Taste.

Basishandbuch

Referenzhandbuch

9/10 jack 9, 10
18 28
15 20
10 28
M 15

A

ACCOMPANIMENT VOLUME 8,16,18
Akustisches Schlagzeug 11
Alternate Group 19, 37
Aufbau 22
Aufnahme 12, 20 10
AUX IN 8,13

B

DC IN 12V. 9
Decay 22 18,36
Doppelauslösung 30 13
Drum Kit Play (Modus) 6
Drum Kit siehe "Schlagzeug-Set" 22 53
Drum Kit Voice Copy 22
Drum Kit Voice Edit (Modus) 15
Drum Map 35
Drum Trigger 11
DT 20 11

E

Eingangsempfindlichkeit 9,10 12
Eingangssignalquelle 22
Equalizer (EQ) 28

F

Function 20

G

Gain 12
Gate Time 18
GM, List der GM-Keyboard-Voices 42
Groove Check 17 7

H

Hi-Hat-Empfindlichkeit 23

HI-HAT CONTROLLER (Buchse) 9
Hold-Modus 20
HOST SELECT (Schalter) 9, 26
Host Thru Port 33

1

INPUT ATTENUATION 9

K

Kabelclip 9,13
Key Assign Mode 19,37
Key Off Enable 20,37
Klang 16
Klangregelung (EQ) 28

Kopfhorer 8,13,16

L

Lautstärke

Andere Schlaginstrumente 29
Bassdrum (Kick) 16 29
Becken (Cymbal) 29
Begleitung (Accompaniment) 8, 16, 18
Gesamtlautstärke 8,16,18
Metronom (Click) 8, 16, 18
MIDI Volume 22
Schlagzeug-Set 23
Schlagzeug-Voice 17
Snare 16 29
Song 18
TG (Tongenerator) 28,36
User-Song 25
Volume Mode 29

Layer Balance 18,36
Learn-Modus 29
Local Control 32

M

Mapkopieren 37

Merge Track 26

MIDI IN, MIDI OUT (Buchsen) 9 5
MIDI Merge 32
MIDI-Datenformat 50
MIDI-Gerat 12
MIDI-Implementationstabelle 52
MIDI-Kanal 18
MIDI-Modus 32
MIDI-Notenummer 18
MIDI-Steuerung 34

Programmwechsel 22, 24, 31
Programmwechseltabelle 32
Systemexklusive Nachrichten 31
Verbindungen 12

Mute siehe "Stummschalten" 28

Basishandbuch

Referenzhandbuch

Basishandbuch

Referenzhandbuch

N

Nachhall (s. a. "Reverb") 21
Notenlange 18

0

OUTPUT (Buchse) 9,12

P

Pad 10, 12
Page 5,29
Panorama 22 17, 22, 25, 36
PHONES (Buchse) 13, 18
POWER/VOL 8,16,18
Pufferbatterie 4

Q

Quantisierung 20 10, 25

R

Eigenes erzeugen 22 53
Kopieren 22
Name 23 23
Preset-Schlagzeug-Set 42
Schlagzeug-Set-Daten 4
Speichern (Store) 15
Spiel 6
Umschalten (Auswahlen) 16, 19 6
Voices beariten 15

Schlagzeug-Voice 19 38
Self-Rejection 13
Sequenzer 20 8,33
Serieller Port 26
Serielles Kabel 26
Song 8,10
Aufnahme 20 10
Auswahlen 18 6,7,8
Datum löschen (Clear Song, Clear Track) 21 26
Horen 18 8,9
Kopieren 25
Lautstärkeändern 8
Name 21 26
Pad-Song 8,9,20
Preset-Songs 18 6,7,49
Schlagzeug (Rhythmus) stummschalten..... 18
Song Select 23
Song-Jobs 24
Tempo andern 18 8,23
User-Songs 20
Wiederholte Wiedergabe 6,8,24

Schlagzeug-Voice 15
Trigger-Einstellungen 11

Spur 20 10

Spuren mischen 26
Stimmung 22 17, 28, 36

Store siehe "Speichern"

Stromversorgung (Ein-/Ausschalten) 8, 9, 13, 16

Stummschalten

Einzelne Schlaginstrumente 19
Schlagzeug-Voice 7
Schlagzeugspur (Rhythmus) 18

Sync-Modus 34

Synchronisierte Wiedergabe 25

T

TaktmaB 7
Tempo 6,23,24
TO HOST (Buchse) 9,26 5
Tongenerator 5,28
Tonhöhe 22 17,35,36
Track siehe "Spur"
Trigger Bypass 29
Trigger-Eingangsbuchsen 9,10
Trigger-Einstellungen

Auswahlen 6
Datum der T. 4
Kopieren 13
ListederT. 49,53
Name 14
Speichern 11
Trigger Setup Edit (Modus) 11

U

Überblendung 19
Ubersprechen 13,43
Undo 21
Use Tempo 35
Utility (Modus) 27

V

Velocity-Kurve 13
Verständung 12
Voice 17,35

Decay andern 22, 18
Hallanteil andern 23 19, 23
Klang andern 23 17
Lautstärkeändern 16,22 17
Lautstärkeverhältnisändern 23 18
Pan-Positionändern 22 17
Speichern (Store) 25 15
Tonhohendern 22 17

Volume siehe "Lautstärke"

Vorzahler 34

W

Werksvoreinstellungen 30

Wiederholte Wiedergabe
