Produkttyp	Einbau-Dunstabzugshaube
Marke	BOSCH
Modell	DHL 555BCH/04
Breite	53 cm oder 73 cm
Gewicht	5,0 kg bis 11,6 kg je nach Version (Abluft oder Umluft, 1 oder 2 Motoren)
Stromversorgung	230 V, 50 Hz, Schutzkontaktstecker, Kabel 1,20 m
Saugleistungen	3 Stufen + Intensivstufe
Beleuchtung	Halogenlampen 12 V / max. 20 W (G4) oder Lampen max. 40 W (E14)
Fettfilter	Filz (Einweg) oder Metall (spülmaschinenfest), Austausch/Reinigung alle 8 bis 10 Wochen
Aktivkohlefilter	Optional, Wechsel etwa einmal jährlich, im Fachhandel erhältlich
Abluftbetrieb	Abluft nach außen oder Umluft (mit Aktivkohlefilter)
Abluftdurchmesser	120 mm oder 150 mm je nach Version
Mindestabstand Installation	650 mm über Elektro- oder Gasherden
Sonderzubehör	DHZ 2100, DHZ 7204, DHZ 7304, DHZ 7305 (Rückschlagklappe, Reduzierstücke usw.)
Pflege	Reinigung mit warmem Wasser und Spülmittel, keine Scheuermittel verwenden
Sicherheit	Vor Eingriffen Netzstecker ziehen, Reparaturen durch Fachpersonal, Sicherungsfeder für Filter

Häufig gestellte Fragen - DHL 555BCH/04 - INSTALLATION INSTRUCTIONS BOSCH

Wie groß ist der Mindestabstand zwischen der Haube und den Kochstellen?

Der Mindestabstand beträgt 650 mm über Elektro- oder Gasherden. Bei Feststoffherden ist ein geschlossener Deckel erforderlich.

Wie wird der Fettfilter aus Filz ausgetauscht?

Drehen Sie die Griffe des Gitters, drücken Sie auf die Sicherungsfeder, nehmen Sie den Rahmen heraus, wechseln Sie die Filtermatte (alle 8 bis 10 Wochen), setzen Sie es wieder ein und verriegeln Sie die Feder.

Kann ich den Metallfettfilter in der Spülmaschine waschen?

Ja, der Metallfilter ist spülmaschinengeeignet. Eine leichte Farbveränderung ist möglich. Bei starker Verschmutzung in heißem Wasser mit Spülmittel einweichen und dann abbürsten.

Wie wird der Aktivkohlefilter gewechselt?

Entfernen Sie die Filterkassette, drehen Sie die Schraube in der Mitte des Zwischenbodens. Drücken Sie die Laschen ein, kleben Sie das Dichtband auf den Filter, setzen Sie ihn ein und verriegeln Sie ihn. Wechseln Sie ihn etwa einmal jährlich.

Was tun, wenn die Beleuchtung nicht mehr funktioniert?

Schalten Sie die Stromversorgung aus, entfernen Sie den Filterrahmen, prüfen Sie, ob die Lampen richtig eingesteckt sind. Ersetzen Sie die Halogenlampen (12 V, max. 20 W, Sockel G4) oder Lampen max. 40 W (E14).

Wie reinige ich die Haube, ohne sie zu beschädigen?

Verwenden Sie heißes Wasser mit Spülmittel oder ein mildes Glasreinigungsmittel. Verwenden Sie niemals Scheuermittel, abrasive Schwämme oder Alkohol auf Kunststoffteilen.

Welche Betriebsarten sind möglich?

Die Haube kann im Abluftbetrieb (Abluft nach außen) oder im Umluftbetrieb (mit Aktivkohlefilter) betrieben werden. Im Umluftbetrieb gelangt die gereinigte Luft zurück in die Küche.

Kann ich die Haube ohne Fettfilter verwenden?

Nein, verwenden Sie die Haube niemals ohne Fettfilter. Dies birgt Brandgefahr und beschädigt das Gerät. Der Filter hält Fettpartikel zurück.

Wie demontiere ich die Haube bei Bedarf?

Schrauben Sie die Befestigungsschrauben heraus, halten Sie die Haube unten fest, ziehen Sie die Montagefeder vorne und hinten heraus. Ziehen Sie die Haube nach unten, um sie zu lösen.

Welches Zubehör ist für diese Haube erhältlich?

Das Sonderzubehör umfasst Rückschlagklappen, Durchmesserreduzierungen und Ausblasgitter. Die Referenzen sind: DHZ 2100, DHZ 7204, DHZ 7304, DHZ 7305.

BEDIENUNGSANLEITUNG DHL 555BCH/04 - INSTALLATION INSTRUCTIONS BOSCH

de Gebrauchs- und Montageanweisung

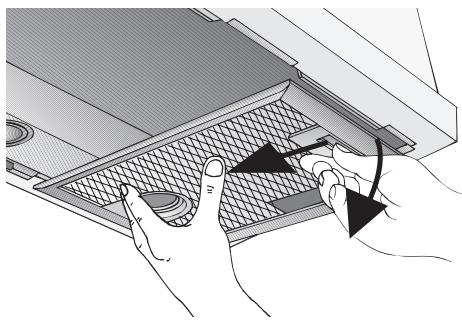

Bei Dunstabzugshauben mit zwei Filterkassetten:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie den Fettfilter zuerst nur leicht nach unten. Lösen Sie ihn indem Sie ihn zu sich herziehen.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aus- und Einbauen des Aktivkohlefilters

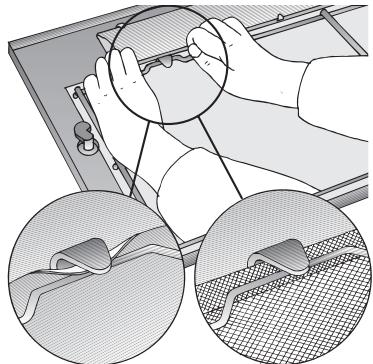

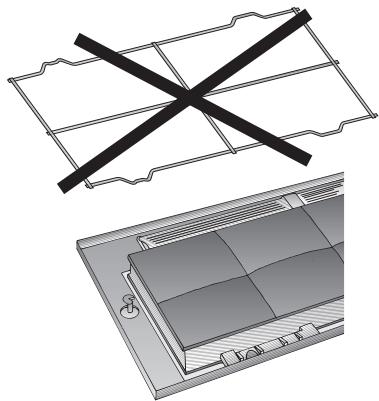

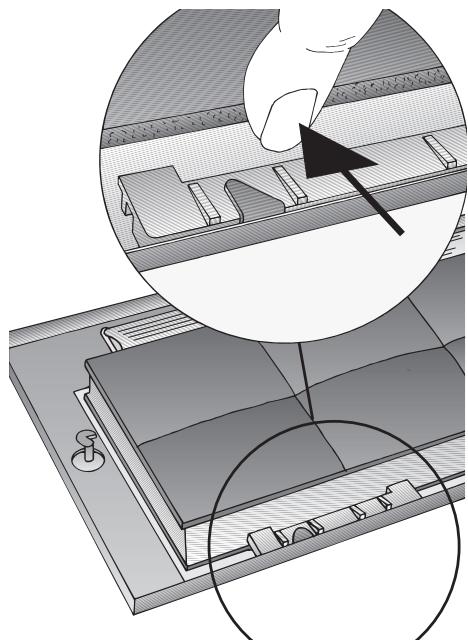

Bei Dunstabzugshauben mit einer Filtermatte:

1. Ausbau des Filters siehe Fettfilter. ☐ Das Drahtgitter wird beim Einbau eines Aktivkohlefilters nicht mehr benötigt.

1. Legen Sie den Aktivkohlefilter auf die Filtermatte und klemmen Sie ihn ein.

1. Montieren des Filterrahmens. ☐ Siehe Fettfilter.

de Seite 2–15

en page 16–28

fr pages 29–41

nl pagina 42–54

it pagna 55–67

es página 68–81

pt página 82–94

Gebrauchsanweisung:

Betriebsarten

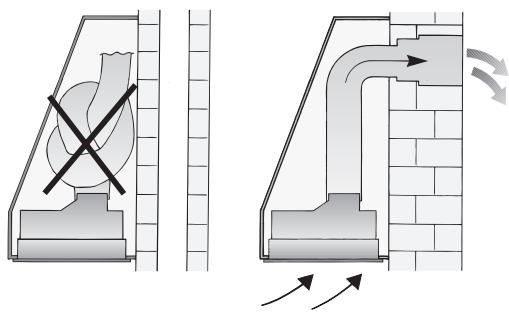

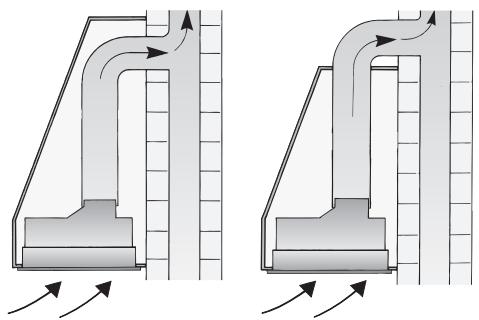

Abluftbetrieb

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.
☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.
☐ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Der Aktivkohlefilter kann beim Fachhandel erworben werden (siehe Sonderzubehör auf der letzten Seite).
☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.
☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.
☐ Der Aktivkohlefilter bindet die Geruchsstoffe

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

⚠️ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.

⚠ Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

☐ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

⚠️ Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. ⚠️ Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

⚠ Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Bedienen der Dunstabzugshaube

⚠️ Der Küchendunst wird am wirkungs-vollsten beseitigt durch:

☐ Einschalten des Lüfters bei Kochbeginn
☐ Ausschalten des Lüfters erst einige Minuten nach Kochende.

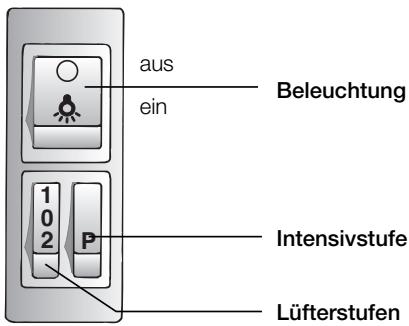

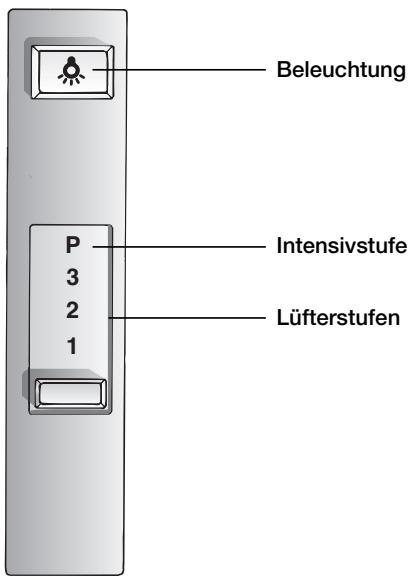

Bedienelemente der verschiedenen Modelle

aus ein Beleuchtung 1 10 2 P Intensivstufe Lüfterstufen

Beleuchtung Intensivstufe Lüfterstufen P 3 2 1

Hinweis: Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Zur Aufnahme der fettigen Bestandteile des Küchendunstes können verschiedene Fettfilter eingesetzt werden.

Vlies-Fettfilter

Die Filtermatte besteht aus schwer entflammbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Austauschen des Vlies-Fettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Austauschen des Vlies-Fettfilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Vlies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden.

Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerfließt.

Nur Originalfilter verwenden.

Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

Entsorgung des alten Vlies-Fettfilters:

⚠ Vlies-Fettfilter enthalten keine Schadstoffe. Sie sind kompostierbar und können als Biomüll entsorgt werden.

Metall-Fettfilter

Die Filtermatten bestehen aus unbrennbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Den Metallfettfilter rechtzeitig reinigen.

Reinigen der Metallfettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.

Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, Filtermatten in heißer Spüllauge mehrere Stunden einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

☐ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Aus- und Einbauen des Fettfilters

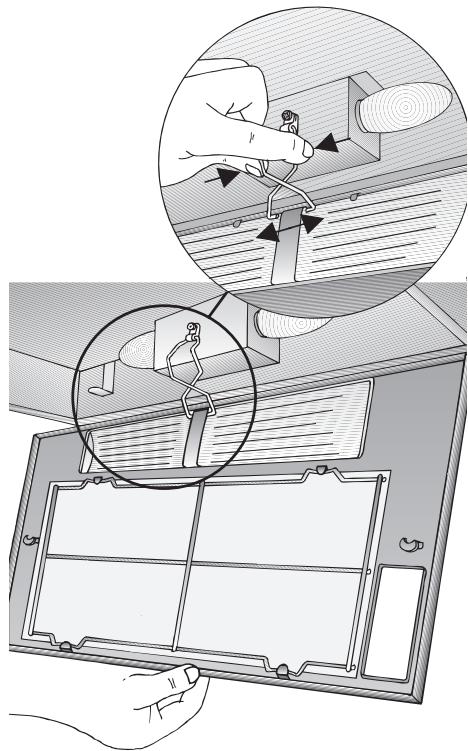

Bei Dunstabzugshauben mit einer Filtermatte:

1. Drehen Sie die Griffe links und rechts am Filtergitter.

1. Drücken Sie die Sicherungsfeder und nehmen Sie den Filterrahmen ab.

1. Entfernen Sie das Drahtgitter und tauschen Sie die Filtermatte aus.

1. Montieren Sie den Filterrahmen in umgekehrter Reihenfolge.

⚠️ Die Sicherungsfeder wieder einhängen.
⚠️ Die Verriegelung des Filterrahmens muss links und rechts einrasten!

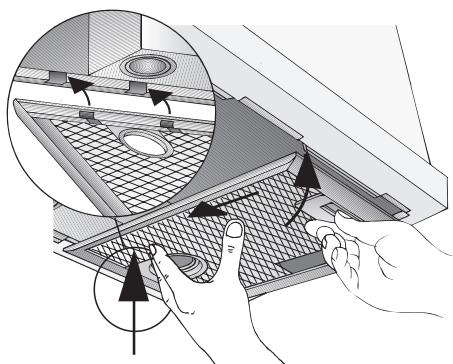

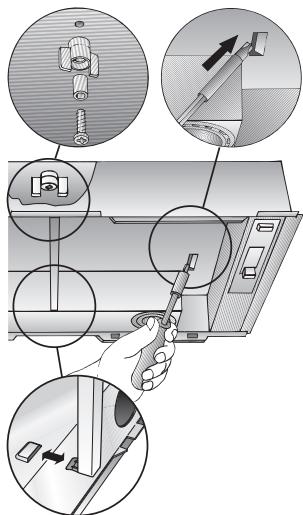

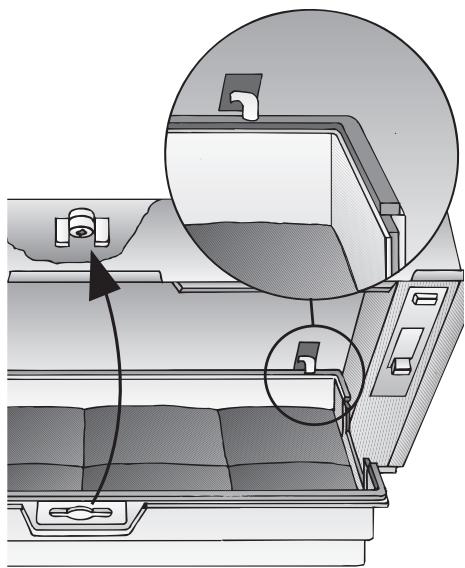

Bei Dunstabzugshauben mit zwei Filterkassetten:

1. Nehmen Sie die Filterkassetten ab. ☐ Siehe Fettfilter.
2. Stecken Sie die Schraube durch die Flügelmutter und die Hülse und drehen Sie die Schraube in der Mitte in den Zwischenboden ein (nur beim ersten Einbau erforderlich). Schraube, Hülse und Flügelmutter liegen dem Aktivkohlefilter bei.
3. Drücken Sie mit einem Schraubendreher die beiden Laschen am Zwischenboden nach innen ein. Ist eine Distanz-schiene eingebaut, müssen Sie diese entfernen.

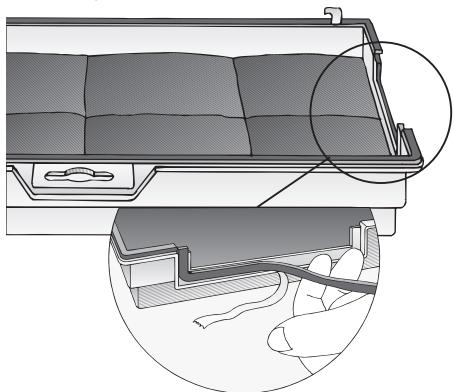

1. Kleben Sie den Aktivkohlefilter mit dem beiliegenden Dichtstreifen ab.


1. Setzen Sie den Aktivkohlefilter hinten ein, klappen Sie ihn hoch und verriegeln ihn in der Mitte mit der Flügelmutter. Wurde die Distanzschiene entfernt, müssen Sie diese wieder einsetzen.

1. Setzen Sie die zwei Filterkassetten wieder ein.

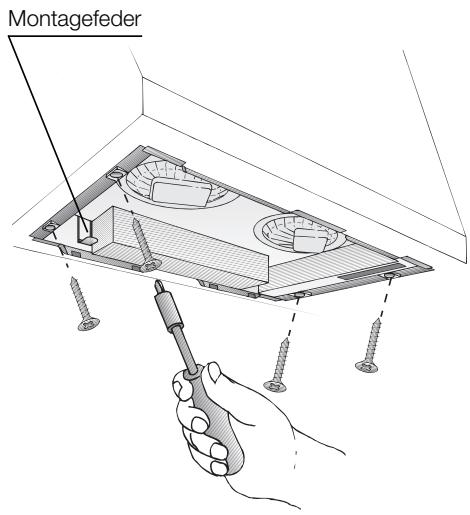

Ausbauen:

☐ Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1x im Jahr ausgetauscht werden.

Der Aktivkohlefilter ist im FACHHANDEL erhältlich (siehe Sonderzubehör auf der letzten Seite).

Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationsseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos.

☐ Bei Wechsel des Fettfilters (siehe Filter und Wartung) die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
☐ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
☐ Bei stärkerer (älterer) Verschmutzung Fensterputzmittel verwenden.
☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
☐ Keine Scheuermittel verwenden.

Achtung: Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen.

Lackierte-, Aluminium- und Kunststoff-oberflächen:

☐ Keine scheuernden Mittel oder kratzen-de Schwämme verwenden
☐ Keine trockene Tücher verwenden.
☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen.
☐ Vorsicht! Küche ausreichend belüften, keine offene Flamme.

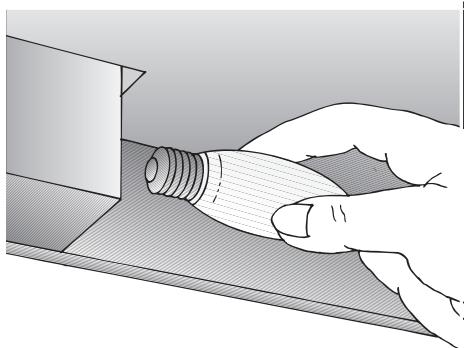

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationsseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos.
2. Nehmen Sie den Filterrahmen ab. ☐ Siehe Fettfilter.
3. Tauschen Sie die Lampe aus. (Handelsübliche Glühlampen max. 40 Watt, Sockel E 14).

1. Montieren des Filterrahmens. ☐ Siehe Fettfilter.

Reinigen und Pflegen

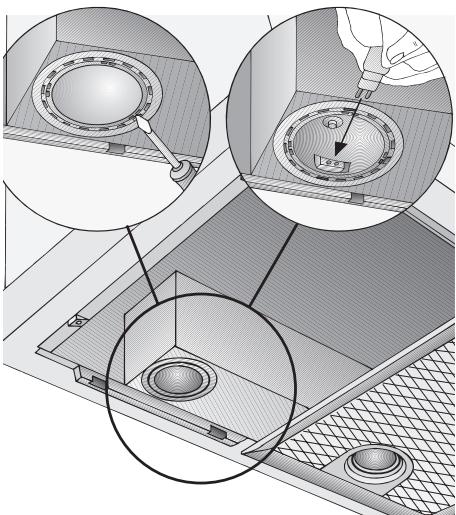

Halogenlampen:

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der installationsseitig vorgesehenen Trennvorrichtung die Dunstabzugshaube stromlos.

⚠️ Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

1. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.
2. Tauschen Sie die Halogenbirne aus. (Handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4).

Achtung: Steckfassung.

Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der installationsseitig vorgesehenen Trennvorrichtung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Störungen

Bei eventuellen Rückfragen oder Störungen, bitte den Kundendienst verständigen. (siehe Kundendienststellenverzeichnis) Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme des Filtergitters, im Innenraum des Gerätes zu finden.

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

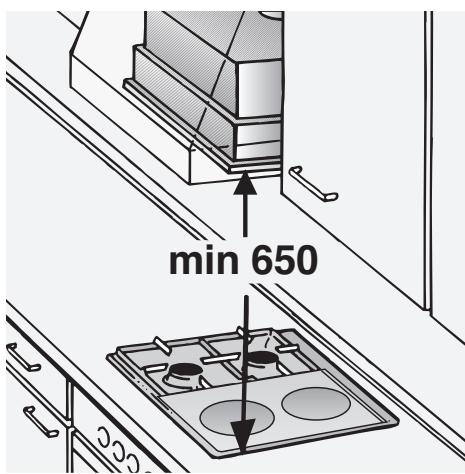

⚠️ Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 650 mm.

⚠ Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare

Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden.

Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
⚠ Es müssen die jeweils gültigen Einbau-vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.
⚠ Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugs-haube: 650 mm.

min 650

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die Behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden. (siehe Sonderzubehör auf der letzte Seite).

Montieren der Rückstauklappe

☐ Die beiden Zapfen der Rückstauklappe in die Löcher am Luftstutzen bzw. am Luftaustritt einrasten.

⚠ Vor dem Montieren beachten, dass die Beschriftung bzw. Prägung aussen ist.

Optimale Leistung der Dunstabzugs-haube:

☐ Kurzes, glattes Abzugsrohr.
□ Möglichst wenig Rohrbogen.
☐ Möglichst große Rohrdurchmesser (am besten 150 mm ∅) und große Rohrbogen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung

Rundrohre:

Wir empfehlen

Einmotorige Ausführung:

Innendurchmesser mind. 120 mm, Zweimotorige Ausführung:

Innendurchmesser mind. 150 mm.

☐ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre mit 120/150 mm Innendurchmesser haben.

Sie sollten keine scharfen Umlenkungen haben.

120 mm ∅ ca. 113 cm²

150 mm ∅ ca. 177 cm²

☐ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
☐ Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Rohranschluss

Dunstabzugshauben mit Luftaustritt ∅ 120 mm:

Abzugsrohr ∅ 100 mm

☐ Reduzierstutzen (siehe Sonderzubehör auf der letzten Seite) auf den Luftstutzen stecken und daran das Abluftrohr befestigen.

Abzugsrohr ∅ 120 mm

☐ Abluftrohr direkt am Luftstutzen befestigen.

Dunstabzugshauben mit Luftaustritt ∅ 150 mm:

Abzugsrohr ∅ 120 mm

☐ Reduzierstutzen (siehe Sonderzubehör auf der letzten Seite) am Luftaustritt befestigen.
☐ Abzugsrohr am Reduzierstutzen befestigen.

Abzugsrohr ∅ 150 mm

☐ Abluftrohr direkt am Luftaustritt befestigen.
⚠ Ist eine Rückstauklappe montiert, die Funktion überprüfen.

Dunstabzugshauben mit rechteckigem Luftaustritt:

☐ Den beiliegenden Luftstutzen über dem Luftaustritt festschrauben.

☐ Die durch einen zusätzlichen Aktivkohlefilter gereinigt Luft wird wieder in den Raum zurückgeführt.
☐ Bei Umluftbetrieb ist die Ausblasöffnung durch ein Schutzgitter (siehe Sonderzubehör auf der letzten Seite) zu sichern um eine mechanische oder elektrische Gefährdung zu vermeiden.

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst nahe am Gerät und zugänglich anbringen. Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, ist installationsseitig eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

Bei Reparaturen ist das Gerät generell stromlos zu machen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Länge der Anschlussleitung: 1,20 m.

Elektrische Daten:

Die elektrischen Daten sind auf dem Typenschild, nach Abnahme der Filterrahmen, im Innenraum des Gerätes zu finden.

⚠️ Nicht in den Luftaustritt hineingreifen.

Dieses Gerät entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für den Einbau in Kamine und Essen besonders geeignet.

Zur optimalen Absaugwirkung

(besonders wichtig bei Kochinsellösungen):

☐ Die Dunstabzugshaube innerhalb der Umbauten möglichst hoch einbauen.
☐ Umbauten müssen die gesamte Kochfläche überdecken.

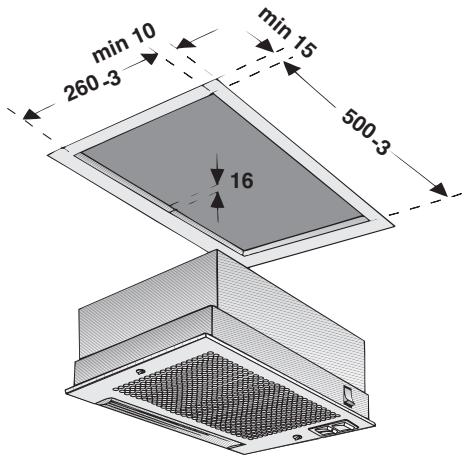

Für den Einbau müssen je nach Variante folgende Ausschnitte vorhanden sein:

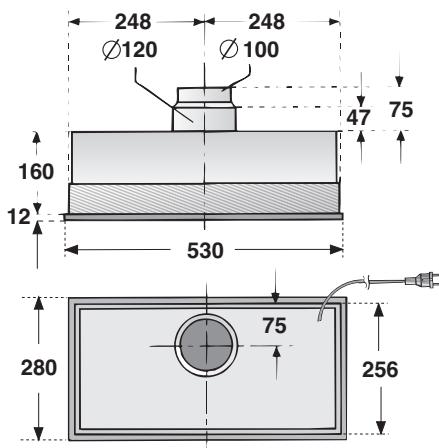

Dunstabzugshaube mit Wippschalter, 53 cm breit, 1-motorig:

min 10 260-3 min 15 500-3 16

248 Ø120 248 Ø100 47 75 160 12 530 280 75 256

Dunstabzugshaube mit Schieberegler, 53 cm breit, 1- und 2-motorig:

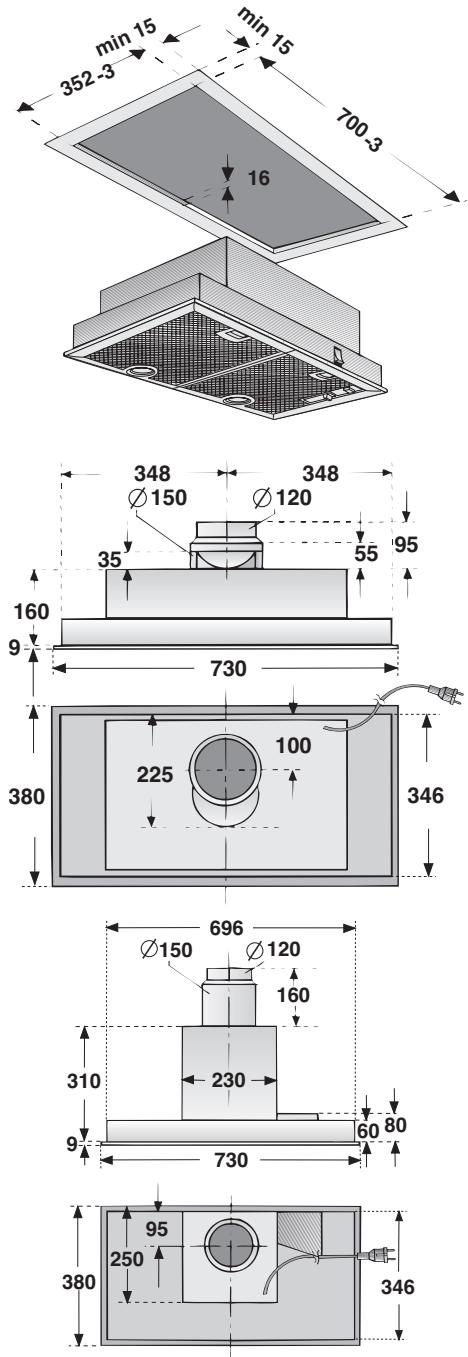

Dunstabzugshaube mit Schieberegler, 73 cm breit, 1- und 2-motorig:

Einbauen

1. Filtergitter abnehmen (siehe Gebrauchsanweisung).
2. Elektrische Verbindung herstellen.
3. Dunstabzugshaube in der Einbauöffnung hochdrücken, bis die Montagefeder vorne und hinten einrastet.

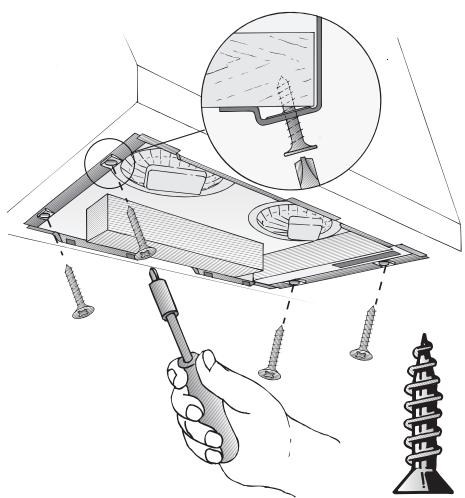

4. Dunstabzugshaube festschrauben.

1. Filtergitter einsetzen und verriegeln (siehe Gebrauchsanweisung).

Gewicht in kg:

Ausführung	Breite	Abluft	Umluft
1-motorig Wippschalter	53 cm	5,0	6,3
1-motorig Schieberegler	53 cm	9,5	10,7
1-motorig Schieberegler	73 cm	10,3	11,6
2-motorig Schieberegler	53 cm	8,3	9,5
2-motorig Schieberegler	73 cm	8,7	9,9

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Ausbauen

1. Schrauben lösen
2. Dunstabzugshaube unten festhalten, vorne und hinten an der Montagefeder ziehen.

1. Dunstabzugshaube nach unten herausnehmen.

Operating modes

Exhaust-air mode
