BEDIENUNGSANLEITUNG PRA326B70E BOSCH

Sicherheitshinweise. 18

Ihr neues Gerät 21

Brenner 22

Anzünden per Hand 22

Automatische Zündung. 22

Sicherheitsystem. 23

Ausschalten eines Brenners. 23

Leistungsstufen 23

Warnhinweise. 24

Geeignete KochgefäBe 24

Wok 25

Zubehor 25

Zusatzrost Wok. 25

Empfehlungen zumKochen 25

Hinweise bei der Benutzung. 26

Reinigung und Pflege 27

Reinigung 27

Ungeeignete Pflegemittel 27

Pflege 28

Störungen 28

Technischer Kundendienst 29

Garantiebedingungen 29

Verpackung und Altgeräte 29

Umweltschonende Entsorgung 29

Lieber Kunde,

wir beglückwūnschen Sie zu Ihrer Wahl und bedanken uns für Ihr Vertrauen. Diese praktische, moderne und Funktionelle Gerät wird aus Materialien bester Qualität hergestellt, die während des gesamten Produktionsprozesses strikten Qualitätskontrollen unterliegen und genauestens geprüft werden, um ihre Anforderungen an einen perfekten Kochvorgang zu erfüllen.

Belassen Sie das Gerät bis zum Einbau in der Schutzhülle.

Wir bitten Sie, diese Anweisungen vor dem Einbau oder der Benutzung des Gerätes durchzulesen. Die darin enthaltenen Informationen sind für den korrekten Betrieb und - wichtiger noch - für ihre eigene Sicherheit sehr wichtig.

Die Verpackung Ihres Geräts besteht aus Materialien, die notwendig sind, um einen wirksamen Schutz beim Transport zu garantieren.

These Materialien sind vollständig wiederverwendbar und verringn damit die Umweltbelastung. Wie wir können auch Sie einen Beitrag zum Umweltschutz leisten, indem Sie folgende Ratschlage beachten:

• Entsorgen Sie die Verpackung in einer Tonne für recyclingfähige Materialien.
• Machen Sie ein Altgerät vor der Entsorgung unbrauchbar. Informieren Sie sich bei ihrer örtlichen Verwaltung über die Adresse des nachsten Wertstoffhofs und liefern Sie Ihr Gerät dort ab.
• Schütten Sie verwendetes Bratfett oder Öl nicht durch das Spülbecken. Sammeln Sie das Öl in einem verschreibenbaren Gefäß und geben Sie es bei einer Sammelstelle ab oder werfen Sie es, wenn dies nicht möglich ist, in die Mülltonne (so gelangt es auf eine kontrollierte Mülldeponie - vermutlich nicht die Beste Lösung, noch wird so kein Wasser verschutzt).

WICHTIG:

Falls das Gerät wider Erwarten Schäden aufweisen oder ihre Qualitätsanforderungen nicht erfüllen sollen, setzen Sie uns davon so Schnell wie möglich in Kenntnis. Zur gültigen Ein Lösung der Garantie darf das Gerät nicht unbefugt manipuliert bzw. benutzt worden sein.

Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung aufmerksam durch. Nur so konnen Sie Ihr Gerät effektiv und sicher benutzen. Bewahren Sie die Gebrauchs- und Installationsanweisungen gut auf und geben Sie sie ggf. an den Nachbesitzer des Geräts weiter.

Der Hersteller ist jeglicher Verantwortung enthoben, wenn die Bestimmungen these Handbuchs nicht eingehalten werden.

Die in dieser Anleitung enthaltenen Abbildungen sind orientativ.

Belassen Sie das Gerät bis zum Einbau in der Schutzhülle.

Falls Sie einen Schaden am Gerät feststellen, schlieben Sie es nicht an. Rufen Sie unseren Kundendienst.

Dieses Gerät entspricht Klasse 3 gemäß DIN EN 30-1-1 für Gasgeräte: Einbaugeräte.

Dieses Gerätarf nur an einem ausreichend belufteten Ort genutzt werden.

Alle Installations-, Anschluss-, Regelungs- und Umstellungsarbeiten auf eine andere Gasart müssen von einem autorisierten Fachmann und unter Beachtung der jeweils anwendbaren Regelungen und gesetzlichen Vorgaben sowie der Vorschriften der ortlichen Strom- und Gasversorger vorgenommen werden. Besondere Aufmerksamkeit ist den für die Belüfung geltenden Bestimmungen und Richtlinien zuzuwendenden.

Für Umstellungsarbeiten auf eine andere Gasart empfehlen wir, den Kundendienst zu rufen.

Vor dem Einbau Ihres neuen Kochfelds stellen Sie sicher, dass bei der Installation der Einbauanleitung gefolggt wird. Dieses Gerät ist werkseite auf die auf dem Typenschild angegebene Gasart eingestellt. Informationen zur Umstellung auf eine andere Gasart finden Sie in der Einbauanleitung.

Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kommerzielle oder gewerbliche Nutzung ist nicht gestattet. Dieses Gerätarf nicht auf Jachten oder in Volkswagen eingebaut werden. Die Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehenen Zweck genutzt wird.

Benutzen Sie das Gerät nur zum Kochen, niemals als Heizgerät.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Während des Betriebs, sollte das Gerät nicht unbeaufsichtigt gelassen werden.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.

Kinder)durfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung)durfen nicht durch Kinder ohne Beaufsichtigung durchgefuhrt werden.

Bei Ansammlung von unverbrannten Gas in geschlossenen Räumen besteht Verpuffungsgefahr. Lesen Sie die Warnhinweise bezüglich der Funktionseise der Gasbrenner aufmerksam durch.

Die Kochstellen und deren Umgebung werden sehr heiß. Die freißen Flächen nie berühren. Kinder unter 8 Jahren fernhalten.

Die Kochstellen werden sehr heiß. Nie brennbare Gegenstände auf das Kochfeld legen. Keine Gegenstände auf dem Kochfeld lagern.

Lagern Sie keine atzenden chemischen Reinigungsmittel oder Produkte, Dampfreiniger, brenbare Materialien oder andere Produkte, die keine Lebensmittel sind, unter thisem Haushaltsgerät bzw. benutzen Sie diese nicht in unmittelbarer Höhe.

Überhitztes Fett oder Öl istleich entzündlich. Entfernen Sie sich nicht vom Gerät, wenn Fett oder Öl erhitzt wird. Falls sich Fett oder Öl entsendet,löschen Sie das Feuer nicht mit Wasser. Verbrennungsgefahr! Decken Sie das Kochgefäß zum Ersticken der Flamme mit einem Deckel ab und schalten Sie die Kochstelle aus.

KochgefäBe, die beschädigt sind, die nicht die richtige GrüBe aufweisen, deren Rand über das Kochfeld hinausragt oder die schlecht aufgestellt sind, konnen schwere Schäden verursachen. Beachten Sie die Tipps und Warnhinweise zu den KochgefäBen.

Die Benutzung eines Gaskochgeräts erzeugt in dem Raum, in dem es betrieben wird, Wärme, Feuchtigkeit und Verbrennungskprodukte. Stellen Sie safer, dass die Kühre gut durchlüftet ist, vor allem wenn das Kochfeld in Betrieb ist: halten Sie die natürlichen Belüftungsöffnungen frei oder installieren Sie eine mechanische Belüftung (Abzugshaube). Ein länger und dauerhafter Betrieb des Geräts kann eine zusätzliche oder effizientere Belüftung erfordern: öffnen Sie ein Fenster oder erhöhen Sie die Leistung der Abzugshaube.

Das Gerät nicht der Zugluft aussetzen. Die Brenner können sonst ausgehen.

Verwenden Sie zur Reinigung des Kochfelds keine Dampfreiniger. Stromschlaggefahr!

Beim Auftreten einer Störung stellen Sie die Gas- und Stromzufahr des Geräts ab. Für Reparaturarbeiten rufen Sieitte unseren Kundendienst.

Hantieren Sie nie im Inneren des Geräts. Gegebenenfalls rufen Sieitte unseren Kundendienst.

Falls sich ein Bedienknebel nicht drehen{lasset, versuchen Sie es nicht gewaltsam. Wenden Sie sich zum Reparieren oder Ersetzen des Bedienknebels.soort an den Kundendienst.

Risse und Sprünge im Glas bergen das Risiko eines Stromschlags. Schalten Sie die Sicherung im Sicherungskosten aus. Benachrichtigen Sie den Kundendienst.

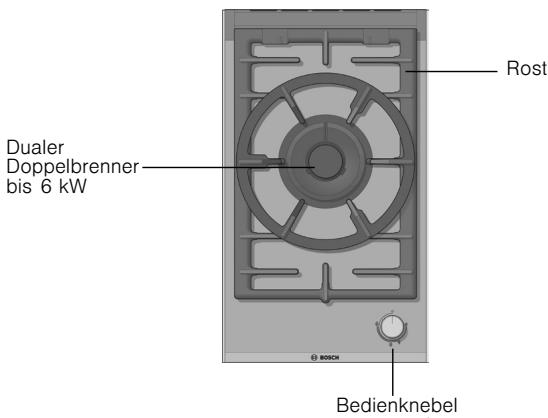

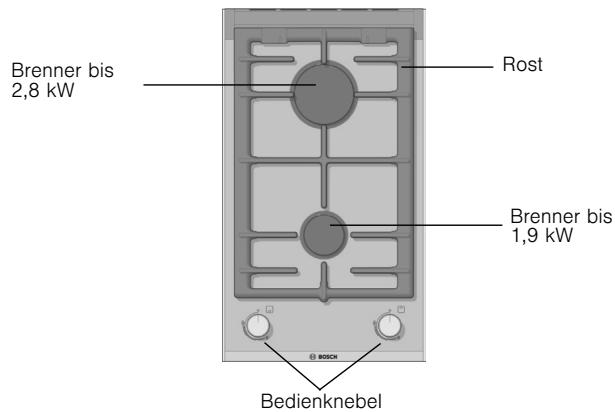

Ihr neues Gerät

Dieses Gerat ist kombinierbar mit Geräten derselben Machart und/oder mit herkömmlichen Kochfeldern derselben Marke, indem ein Befestigungselement verwendet wird. Weitere Information finds Sie im Katalog.

Gasbrenner Betrieb

Anzünden per Hand

Automatische Zündung

An jedem Bedienknebel ist der Brenner gekennzeichnet, der dadurch kontrolliert wird. Abb. 1.

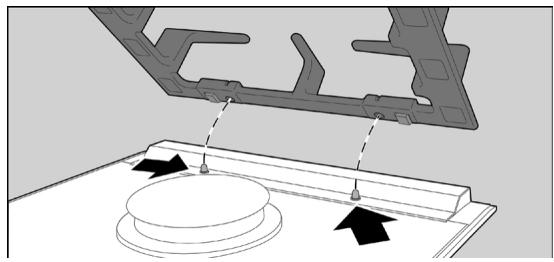

Für einen korrekten Betrieb des Geräts müssen sowohl die Roste als auch alle Teile der Brenner richtig aufliegen. Abb. 2-3-4.

Abb. 4

1. Drücken Sie den Bedienknebel des gewählten Brenners hinein und drehen Sieihn nach links bis auf die gewünschte Position.
2. Nähern Sie dem Brenner einen Anzünder oder eine Flamme (Feuerzeug, Streichholz, usw.).

Wenn Ihr Kochfeld über eine automatische Zündung verfügbar (Zündkerzen):

1. Drücken Sie den Bedienknebel des gewählten Brenners hinein und drehen Sieihn nach links bis auf die maximale Position.
   Während Sie den Bedienknebel gedrückt halten, werden Funken an allen Brennern geschlagen. Die Flamme wird entzündet (der Bedienknebel kann nun losgelassen werden).
2. Drehen Sie den Bedienknebel auf die gewünschte Position.

Falls die Flamme nicht gezündet wurde, drehen Sie den Bedienknebel zusück auf Aus und wiederholen Sie die Schritte. Halten Sie these Mal den Bedienknebel länger gedrucht (bis zu 10 Sekunden).

Hinweis! Wenn nach 15 Sekunden die Flamme nicht gezündet wurde, machen Sie den Brenner aus und öffnen Sie Tur oder Fenster. Warten Sie wichtstens eine Minute, bevor Sie es erneut versuchen.

Sicherheitssystem

Ausschalten eines Brenners

Leistungsstufen

Position

Bedienknebel aus

groBe Flamme

großböge Öffnung bzw. Leistung und elektrische Zündung

kleine Flamme

kleinste Öffnung bzw. Leistung

Je nach Modell verfügt Ihr Kochfeld über ein Sicherheitsystem (Thermoelement), das den Austritt von Gas verhindert, wenn die Brenner versehentlich ausgehen. Um sicherzugehen, dass diese Vorrichtung aktiv ist, entzünden Sie einen Brenner und halten Sie den Bedienknebel weiterhin während 4 Sekunden nach dem Anzünden der Flamme fest gedrückt.

Drehen Sie den betreffenden Bedienknebel nach rechts, bis die Position 0 erreicht ist.

Zwischen maximaler und minimaler Position konnen Sie durch die stufenlose Regelung bereits die Leistung einstehen, die Sie benötigen.

Die inneren und äußeren Flammen der dualen Doppelbrenner können unabhängig voneinander reguliert werden.

Die möglichen Leistungsstufen sind:

AùBé und innere Flamme auf maximaler Leistung.

AuBere Flamme auf minimaler, innere Flamme auf maximaler Leistung

Warnhinweise

Innere Flamme auf maximaler Leistung.

Innere Flamme auf minimaler Leistung.

Ein leises Summen während des Betriebs der Brenner ist normal.

Während des ersten Gebrauchs ist es normal, dass Gerüche frei werden. Das stellt kein Risiko bzw. keinen Defekt dar; die Gerüche verschwinden mit der Zeit.

Einige Sekunden nach Abschalten des Brenners ist ein dumpfes Gerausch zu horen. Dies ist normal und bedeutet, dass das Sicherheitssystem deaktiviert wurde.

Achten Sie auf hochste Sauberkeit. Bei verschmutzten Zündkerzen ist die Zündung fehlerhaft. Reinigen Sie die Zündkerzen regelmäßig mit einer klinen, nichtmetallischen Bürste. Achten Sie darauf, dass auf die Zündkerzen keine gewaltsamen Schläge ausgeübt werden.

Eine orangefarbene Flamme ist normal. Sie entsteht durch in der Luft befindlichen Staub, übergelaufene Flüssigkeiten, usw.

Wenn die Flammen des Brenners versehentlich ausgehen, drehen Sie den Bedienknebel des Brenners auf Aus und zünden Sie den Brenner für mindestens eine Minute nicht erneut an.

Geeignete Kochgefäße

Brenner	Mindestdurchmesser des Topfes	Höchstdurchmesser des Topfes
Doppelbrenner	22 cm
Schnellbrenner	22 cm	26 cm
Normalbrenner	14 cm	20 cm

Wok

Der Wok ist ein aus China stammendes Kochgefäß und eine Art leichter, runder, tiefer Pfanne mit Henkeln und abgeflachtem oder rundem Boden.

Im Wok können Speisen auf verschiedene Weise zubereitet werden: als Gulasch, gebraten, durch langsames Garen, gegrillt und gedünstet. Man kann sagen, dass der Wok zugleich Pfanne und Kochtopf ist und dank seiner Form und große die Zubereitung großer Mengen erlaubt.

Im Wok verteilt sich die Hitze gleichmäßiger und sanfter. Die intensive Hitze im Wok erlaubt das raschere Garen von Speisen, wobei weniger Öl besteht wird. Dadurch ist das Kochen mit dem Wok eine der schnellsten und gesündesten Kochmethoden.

Bei der Benutzung eines Woks beachten Sie die Anweisungen des Herstellers.

Zubehör

Zusatzrost Wok

Je nach Modell sind im Kochfeld folgende Zubehörteile inbegriffen. Diese sind auch über den Kundendienst erhältlich.

Zur ausschließlich Benutzung auf dem Doppelbrenner und mit Kochgefäßen, die einen größeren Durchmesser als 26 cm haben (Bratpfannen, Tontöpfe, etc.), und Gefäßen mit runden Böden.

Der Hersteller übernimmt für die fehlende oder fehlerhafte Verwendung dieser Zusatzroste keine Verantwortung.

Empfehlungen zum Kochen

Brenner	Sehr stark Stark	Mittel	Niedrig
Doppelbrenner	Kochen, Garen, Braten, Bräunen, Paellas, asiatische Küche (Wok).	Aufwärmen und warmhalten:VBorbereitete Gerichte, Fertiggerichte.
Schnellbrenner	Schnitzel, Steak, Omelett, Bratgut.	Reis, Béchamel,Ragout	Dampfgaren:Fisch, Gemüse.
Normalbrenner	Dampfkartoffeln,frisches Gemüse,Eintöpfe, Nudeln.	Aufwärmen und warmhalten:gekochter Speisen und Zubereitungleckerer Schmorgerichte.

Hinweise bei der Benutzung

Die folgenden Hinweise herself Ichnen, Energie zu sparen und Schäden an Kochgefäßen zu vermeiden:

Verwenden Sie Kochgefasste geeigneter Gröbe für den jeweiligen Brenner.

Benutzen Sie keine klinen Gefäße auf den großen Gasbrennern. Die Flammearficht nicht die Seitenflächen der Gefäße berühren.

Benutzen Sie keine verformten Kochgefäbe, die auf dem Kochfeld nicht stabil stehen. Die GefäBe konnten umkippen.

Benutzen Sie nur Kochgebung mit flachem und dickem Boden.

Kochen Sie nicht ohne Deckel oder wenn der Deckel verschoben ist, dann dann wurde ein Teil der Energie verschwendet.

Das Kochgerät besteht in die Mitte über den Brenner stellen. Andernfalls kann das Gefäß umkippen.

Stellen Sie große Töppe nicht auf die Brenner in der Nähe der Armaturen. Diese konnten überhitzt und dadurch beschädigt werden.

Stellen Sie die Töpfe auf die Roste, niemals direkt auf die Brenner.

Gehen Sie mit den Gefäßen, die auf dem Kochfeld stehen, sorgfältig um.

Schlagen Sie nicht auf das Kochfeld und stellen Sie keine schweren Gewichtete darauf.

Versichert Sie sich, dass die Roste und Deckel der Gasbrenner, vor der Benutzung gut platziert sind.

Reinigung und Pflege

Reinigung

Ist das Gerätomal abgekühlt, reinigen Sie es mit einem Schwamm, Wasser und Seite.

Die Oberfläche der Brennereinzelteile nach jeder Benutzung und in kaltem Zustand reinigen. Auch die kleinsten Rückstände (überkochende Speisen,

Fettspritzer, etc.) brennen sich in die Oberfläche ein und sind später schwer zu entfernen. Für eine richtige Flamme,müssen die LÖcher und Rützen der Brenner sauber sein.

Das Bewegen einiger Kochgefäbe kann Metallspuren auf den Rosten hinterlassen.

Säubern Sie Brenner und Roste mit Seifenwasser und einer nicht metallischen Bürste.

Alternative können die Roste im Geschirrspulier gereinigt werden. Das vom Hersteller des Geschirrspuliers empfohlene Reinigungsmittel verwenden. Bei starker Verschmutzung empfeht sich eine vorherige Reinigung der Roste.

Die Brennerdeckel nicht im Geschirrspüller reinigen.

Wenn die Roste Gummiauflagen haben, gehen Sie bei der Reinigung vorsichtig vor. Die Auflagen konnten sich losen und der Rost das Kochfeld zerkratzen.

Trocknen Sie immer alle Brenner und Roste.
Wassertropfen oder feuchte Zonen am Beginn des
Kochvorgangs können das Email beschädigen.

Nachdem die Gasbrenner gereinigt und getrocknet sind, versichert Sie sich, dass die Deckel gut auf den Düssen platziert sind.

Ungeeignete Pflegemittel

Die Kochgeräte nicht über die Glasfläche ziehen, es konnen Kratzer entstehen. Ebenso sollte vermieden werden, dass harte oder spitze Gegenstände auf die Glasfläche fallen. Die Ränder des Kochfelds keinen Stößen aussetzen.

Keine Dampfreiniger verwenden. Das Kochfeld kann dadurch beschädigt werden.

Keine Scheuermittel, Metallschwämme, scharfe Gegenstände, Messer oder ähnliches verwenden, um angetrocknete Essensrechte vom Kochfeld zu entfernen.

Wenn das Kochfeld über eine Glas- oder Aluminiumblende verfügbar, keine Messer, Schaber oder ähnliches zur Reinigung der Verbindungsstelle zum Metall verwenden.

Keine Messer, Schaber oder ähnliches zur Reinigung der Verbindungsstelle des Glases mit den Kappen der Brenner, den Metallprofilen, auf den Glasflächen oder auf dem Aluminium, falls vorhanden, verwenden.

Pflege

Entfernen Sie übergelaufene Flüssigkeiten dazu; Sie sparen Mühe und Zeit.

Sandkorner, die z. B. bei der Reinigung von Gemüse anfallen, zerkratzen die Glasfläche.

Karamellisierter Zucker oder übergelaufene Lebensmittel mit hohem Zucker gehalt müssen sofort mittels eines Glasschabers von der Kochstelle entfernt werden.

Störungen

In einigen Fällen können aufgetretene Störungen leicht behoben werden. Bevor Sie den Kundendienst rufen, beachten Sie folgende Hinweise:

Störung	Mögliche Ursache	Lösung
Störung der allgemeinen Elektrik.	Sicherung defekt	Im Hauptssicherungskasten prüfen, ob die Sicherung defekt ist und ggf. ersetzen.
	Die automatische Sicherung oder ein Fehlerstromschutzschalter wurde ausgelöst.	Im Verteiler prüfen, ob die automatische Sicherung oder ein Fehlerstromschutzschalter durchgebrannt ist.
Die automatische Zündung faktioniert nicht.	Zwischen den Zündkerzen und den Brennern können sich Reste von Lebensmitteln oder Reinigern befinden.	Der Zwischenraum zwischen Zündkerze und Brenner muss sauber sein.
	Die Brenner sind nass.	Die Brennerdeckel sorgfältig trocknen.
	Die Brennerdeckel sind nicht richtig aufgelegt.	Überprüfen, ob die Deckel richtig aufliegen.
	Das Gerät ist nicht oder falsch geerdet oder die Erdung ist beschädigt.	Setzen Sie sich mit dem Elektroinstalleur in Verbindung.
Ungleichmäßige Brennerflamme	Die Brennerteile sind nicht richtig aufgelegt.	Die Brennerteile richtig auf den entsprechenden Brenner auflegen.
	Die Ritzen des Brenners sind verschmutzt.	Ritzen des Brenners säubern.
Der Gasfluss scheint nicht normal zu sein oder es tritt kein Gas aus.	Zwischengeschaltete Ventile sind geschlossen.	Die möglichenzwischengeschalteten Ventile öffnen.
	Bei Verwendung einer Gasflasche überprüfen, dass diese nicht leer ist.	Gasflasche austauschen.
In der Kunden riecht es nach Gas.	Ein Gashahn ist offen.	Gashähne schlieben.
	Schlechter Anschluss der Gasflasche.	Anschluss der Gasflasche auf Dichtheit prüfen.
	Mögliches Gasleck.	Den Gashahn schlieben, den Bereich lüssen und einzeln für die Überprüfung und Zertifizierung der Installation autorisierten Fachmannen benachrichtigen. Das Gerät nicht benutzten, bis sichergestellt ist, dass es kein Gasleck an der Installation oder dem Gerät gibt.
Der Brenner schaltet sich noch nach Loslassen des Bedienknebels aus.	Sie haben den Bedienknebel nicht genugend lange gedrückt.	Sobald der Brenner gezündet hat, den Bedienknebel noch eineugekunden gedrückt halten.
	Die Ritzen des Brenners sind verschmutzt.	Ritzen des Brenners säubern.

Technischer Kundendienst

Wenn Sie unseren Technischen Kundendienst anrufen, halten Sieitte die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) des Gerätes bereit. Diese Information entnehmer Sie dem Typenschild, das unter dem Kochfeld angebracht ist, und dem Etikett in der Bedienungsanweisung.

Garantiebedingungen

Die Garantiebedingungen werden von unserer Vertretung im Land des Gerätekaufs festgelegt. Detaillierte Informationen erhalten Sie in den Verkaufsstellen. Um die Garantie in Anspruch erhöhen zu können, müssen Sie den Kaufbeleg für das Gerät vorweisen. Wir behalten uns das Recht auf Änderungen vor.

Verpackung und Altgeräte

Umweltschonende Entsorgung

Wenn sich auf dem Typenschild des Gerätes das Symbol befindet, beachten Sie folgende Hinweise.

Packen Sie das Gerät aus und entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät entspricht der Europäischen Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte gekennzeichnet mit WEEE (waste electrical and electronic equipment).
