| Produkttyp | Nassschneidemaschine für Porenbetonsteine, Ziegel und Betonsteine |
| Marke | Zipper |
| Modell | ZI-ZSM600 |
| Stromversorgung | 400 V, 3-phasig, 50 Hz (mit Neutralleiter und PE) |
| Elektrischer Schutz | Fehlerstromschutzschalter erforderlich; Kurzschlusssicherung in der Zuleitung |
| Anschlusskabel | Typ H07RN (WDE282), Querschnitt nach Belastung |
| Zulässige relative Luftfeuchtigkeit | Max. 70% |
| Betriebstemperatur | +5°C bis +40°C |
| Lagertemperatur | -20°C bis +50°C |
| Wasserkühlung | Ja, mit Ein-/Ausschalter und einstellbarem Durchflussventil |
| Wasserpumpe | Integriert, mit Filter; darf nicht trocken laufen |
| Sicherheitseinrichtungen | Not-Aus-Taster, Sägeblattschutz, Keilriemenabdeckung, Schutzmarkierungen |
| Bestimmungsgemäße Verwendung | Nassschneiden von Porenbetonsteinen, Ziegeln und Betonsteinen |
| Nicht bestimmungsgemäße Verwendung | Trockenschneiden, Schneiden von Metall oder Holz, Veränderung von Sicherheitseinrichtungen |
| Anforderungen an den Bediener | Eine Person; körperliche und geistige Eignung; Kenntnis der Anleitung |
| Schnitthöhenverstellung | Über Feststellschraube |
| Sägeblattwechsel | Linksgewindemutter; Handschuhe tragen; Drehrichtung beachten |
| Wartungsintervall | Täglich: Maschine und Filter reinigen; wöchentlich: Feststellschraube prüfen; monatlich: Muttern/Schrauben prüfen; halbjährlich: Keilriemen prüfen |
| Reinigung | Feuchtes Tuch mit mildem Reinigungsmittel nach jedem Gebrauch |
| Entsorgung | Nationale Vorschriften beachten; nicht im Restmüll entsorgen |
Häufig gestellte Fragen - ZI-ZSM600 Zipper
Benutzerfragen zu ZI-ZSM600 Zipper
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kettensäge kostenlos im PDF-Format! Finden Sie Ihr Handbuch ZI-ZSM600 - Zipper und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ZI-ZSM600 von der Marke Zipper.
BEDIENUNGSANLEITUNG ZI-ZSM600 Zipper
Übersetzung / Translation
EN USER MANUAL
ZIEGELSCHNEIDMASCHINE
BRICK CUTTING MACHINE
2 SICHERHEITSZEICHEN / SAFETY SIGNS 4
3 TECHNIK/TECHNICS 5
3.1 Lieferumfang / Delivery content....5
3.2 Komponenten / Components 5
3.3 Technische Daten / Technical data....6
4 VORWORT (DE) 8
5 SICHERHEIT....9
5.1 Bestimmungsmäßige Verwendung 9
5.1.1 Technische Einschränkungen....9
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen....9
5.2 Anforderungen an Benutzer 9
5.3 Sicherheitseinrichtungen....10
5.4 Allgemeine Sicherheitshinweise....10
5.5 Elektrische Sicherheit....11
5.6 Spezielle Sicherheitshinweise für diese Maschine....11
5.7 Gefahrenhinweise 12
5.7.1 Restrisiken....12
5.72 Gefährdungssituationen 12
6 TRANSPORT....13

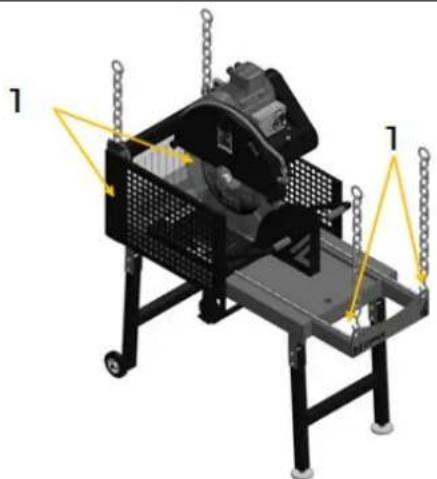

6.1 Maschine von Transportpalette heben....13
7 MONTAGE....13
7.1 Vorbereitende Tätigkeiten....13
7.1.1 Lieferumfang prüfen....13
7.1.2 Anforderungen an den Aufstellort....14
7.2 Zusammenbau 14
7.3 Elektrischer Anschluss 14

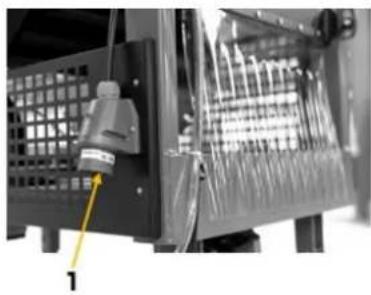

7.3.1 Maschine mit 400 V installieren ....15
8 BETRIEB....15
8.1 Betriebshinweise 16
8.2 Bedienung 16
8.21 Maschine ein- und ausschalten 16
8.22 Wasserkühlung 16
8.23 Einstellung Schnitthöhe / Wie wird die Höhe eingestellt? 17
8.24 Schneiden 17
9 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG 18
9.1 Reinigung....18
9.2 Wartung....19
9.21 Wartungsplan....19

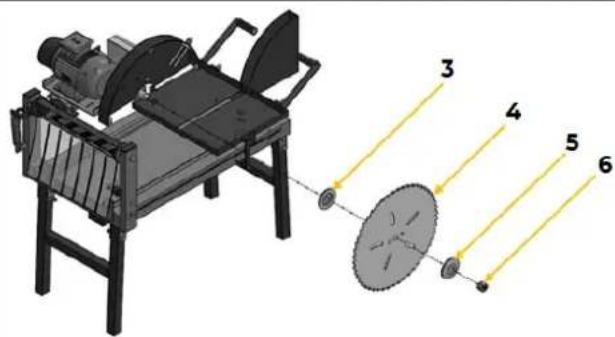

9.22 Wechsel Sägeblatt 19
9.23 Filter reinigen....20
924 Rolltischschienen reinigen 20
9.25 Keilriemen spannen / wechseln 21
9.3 Lagerung 22
9.4 Entsorgung 22
10 FEHLERBEHEBUNG 22
11 PREFACE (EN) 23
12 SAFETY 24
19.1 Ersatzteilbestellung / Spare parts order 39

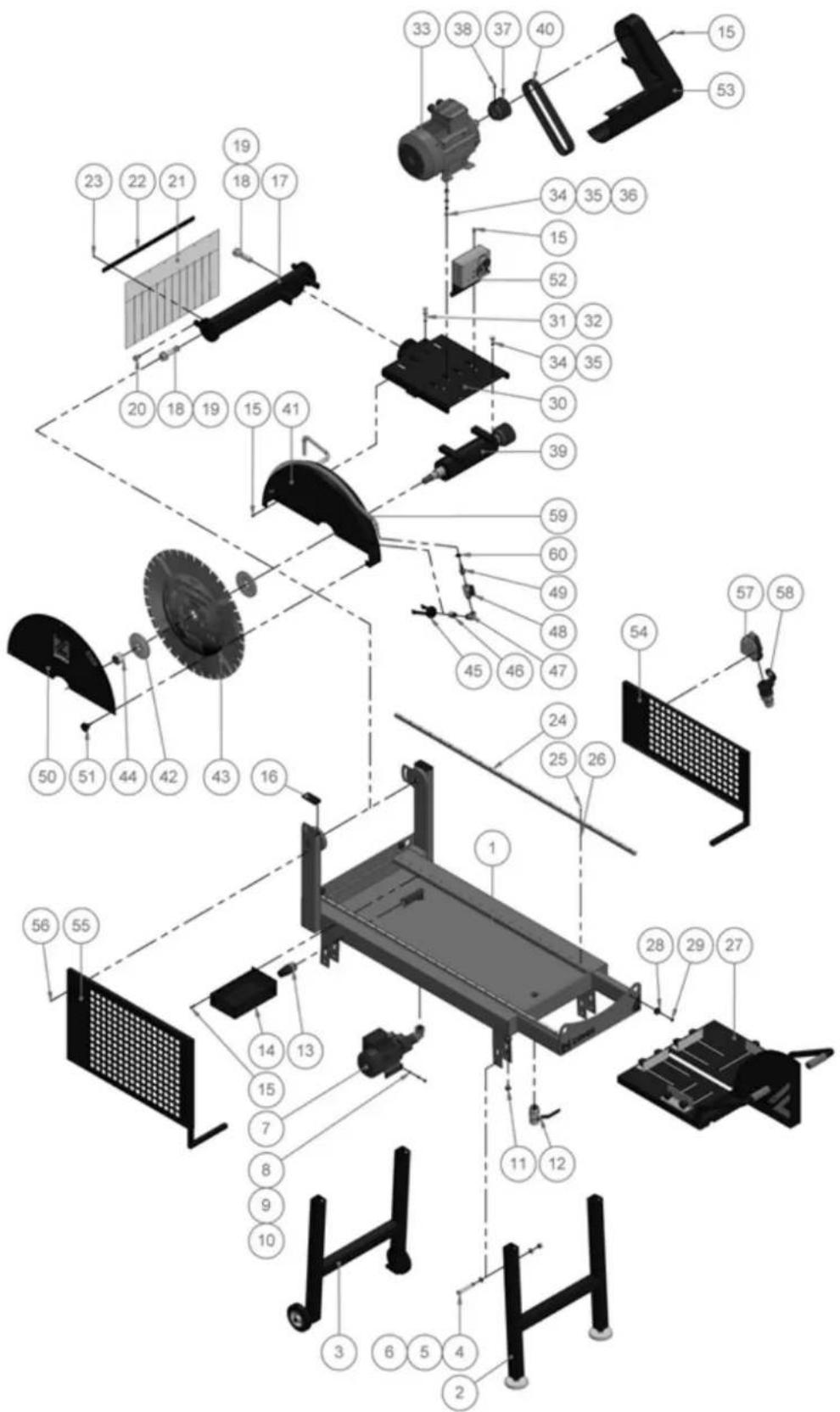

19.2 Explosionszeichnung / Exploded view 40
19.3 Ersatzteilliste / Spare part list....41
EU-KONFORMITÄTSERKLÄRUNG / CE-CERTIFICATE OF CONFORMITY 43
20 GARANTIEERKLÄRUNG (DE) 44
21 GUARANTEE TERMS (EN) 45
22 PRODUKTBEOBACHTUNG | PRODUCT MONITORING....46
2 SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN SAFETY SIGNS
DEFINITION OF SYMBOLS
DE CE-KONFORM! - Dieses Produkt entspricht den EU-Richtlinien.
DE BETRIEBSANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut, um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.
DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren Personenschäden und tödliche Gefahren mit sich bringen.
DE Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!
DE Schutzausrüstung tragen!
DE Warnung vor gefährlicher elektrischer Spannung!
EN Beware of dangerous electrical voltage!
DE Warnung vor Schnittverletzungen!
DE Verletzungsgefahr durch Riemenantrieb!
DE Sägeblatt Drehrichtung
EN Sawblade rotation direction
DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern.
| # | Beschreibung / Description | Qty. |
| 1 | Maschine mit Sägeblatt und Wasserpumpe / machine including saw blade and water pump | 1 |
| 5 | Betriebsanleitung / user manual | 1 |
3.2 Komponenten / Components
3.3 Technische Daten / Technical data
| Spezifikation / Specification | |
| Spannung / voltage | 380 V / 50Hz |
| Motorleistung S1 (100 %) / motor power | 4000 W |
| Drehzahl Motor / motor speed | 1450 min ^-1 |
| Drehzahl Sägeblatt / saw blade speed | 1450 min ^-1 |
| Abmessungen Sägeblatt / saw blade dimension | ∅ 600 x 30 x 4.5 (T 36) |
| Max. cutting Schnitthöhe / max. cutting hight | 220 mm |
| Max. Schnittlänge / max. cutting length | 600 mm |
| Max Schnittleistung / max cutting capacity | 600 x 300 x 250 mm |
| Motorleistung Wasserpumpe / motor power water pump | 370 W |
| Max. Pumprate / max. pump rate 2,1 m | ^3/h |
| Rolltischmaße / brick carrier cart dimensions 445 x 595 mm | |
| Keilriemen (Länge, Breite) / V-belt (length, width) | 750 x 17 mm |
| Tichgröße / table size 720 x 1440 mm | |
| Tischhöhe / table hight 760 mm | |
| Schalldruckpegel / sound pressure level LPA | 93 dB(A) |
| Schallleistungspegel / sound power level LWA | 100 dB(A) |
| Gewicht Brutto / weight gross | 210 kg |
| Gewicht Netto / weight net | 185 kg |

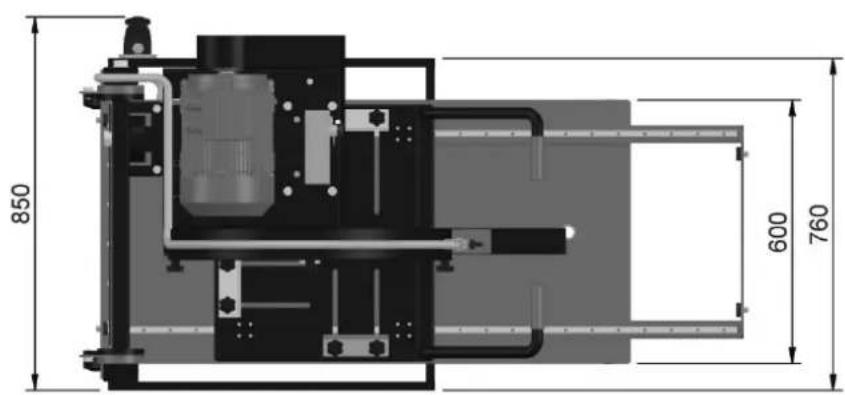

| Maschinenmaße (LxBxH) / machine dimensions (LxWxH) | 1510 x 850 x 1585 mm |
| Verpackungsmaße (LxBxH) / packaging dimensions (LxWxH) | 1480 x 780 x 1220 mm |
4 VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Ziegelschneidmaschine ZI-ZSM600, nachfolgend als „Maschine“ in diesem Dokument bezeichnet.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen Ort auf und legen Sie sie der Maschine bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Halten Sie sich an die Sicherheits- und Gefahrenhinweise. Missachtung kann zu ernsten Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.
Für nicht vermerkte Transportschäden kann ZIPPER MASCHINEN GmbH keine Gewährleistung übernehmen.
Urheberrecht
© 2022
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten!
Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht als vereinbart.
Kundendienstadresse
ZIPPER MASCHINEN GmbH
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: +43 7248 61116-700
info@zipper-maschinen.at
5 SICHERHEIT
Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der Maschine.
Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine, und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor. Beachten Sie außerdem die an der Maschine verwendeten Symbole und Piktogramme sowie die Sicherheits- und Gefahrenhinweise!
5.1 Bestimmungsmäßige Verwendung
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt: Zum Nassschneiden von Porenbeton-, Ziegel- und Betonsteinen innerhalb der technischen Grenzen.
HINWEIS
ZIPPER MASCHINEN GmbH übernimmt keine Verantwortung oder Gewährleistung für eine andere oder darüber hinausgehende Verwendung und daraus resultierende Sach- oder Personenschäden.
5.1.1 Technische Einschränkungen
Die Maschine ist für den Einsatz unter folgenden Bedingungen bestimmt:
Rel. Feuchtigkeit: max. 70 %
Temperatur (Betrieb) +5°C bis +40°C
Temperatur (Lagerung, Transport) -20°C bis +50°C
5.12 Verbotene Anwendungen / Gefährliche Fehlanwendungen
- Betreiben der Maschine ohne adäquate körperliche und geistige Eignung.
- Betreiben der Maschine ohne Kenntnis der Betriebsanleitung.
- Ändern der Maschinenkonstruktion.
- Betreiben der Maschine außerhalb der in dieser Anleitung angegebenen technischen Grenzen.
• Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen. - Verändern, Umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine.
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der ZIPPER MASCHINEN GmbH zur Folge.
5.2 Anforderungen an Benutzer
Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht in der Lage sind, die Maschine sicher bedienen, dürfen die Maschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken können!
Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden.
Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.

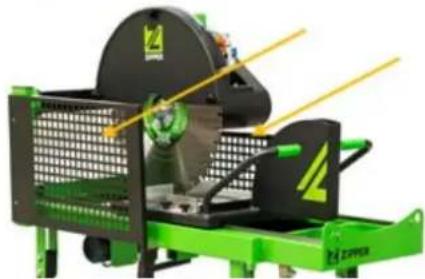

5.3 Sicherheitseinrichtungen
Die Maschine ist mit folgenden Sicherheitseinrichtungen ausgestattet:
 | Einen selbst verriegelnden Not-Halt Schalter, um gefahrbringende Bewegungen jederzeit stoppen zu können. |
 | Trennende Schutzeinrichtung (feststehend): Der Sägeblattschutz dient zum Vermeiden von Berührungen des Sägeblattes. |
 | Trennende Schutzeinrichtung (feststehend): Um Berührungen des Sägeblattes zu vermeiden. |
 | Trennende Schutzeinrichtung (feststehend): Um Berührungen des Sägeblattes zu vermeiden. |
5.4 Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten folgende Punkte zu berücksichtigen:
- Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind.
- Achten Sie darauf, dass sich die Schutzeinrichtungen in gutem Betriebszustand befinden und richtig gewartet sind.
- Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien Untergrund.
• Sorgen Sie für ausreichend Platz rund um die Maschine.
- Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu vermeiden.
- Achten Sie auf ein sauberes Arbeitsumfeld.
- Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, abgeschnittene Werkstückteile etc.).
- Verwenden Sie nur einwandfreies Werkzeug, das frei von Rissen und anderen Fehlern (z.B. Deformationen) ist.
- Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine einschalten.
• Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit. - Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.
- Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
- Stellen Sie sicher, dass sich Unbefugte nur in entsprechendem Sicherheitsabstand zur Maschine aufhalten und halten Sie insbesondere Kinder von der Maschine fern.
- Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.
• Überbeanspruchen Sie die Maschine nicht!
• Verbergen Sie lange Haare unter einem Haarschutz. - Tragen Sie eng anliegende Arbeitsschutzkleidung sowie geeignete Schutzausrüstung (Augenschutz, Gehörschutz, Schutzhelm, Sicherheitsschuhe, Arbeitshandschuhe nur beim Umgang mit Werkzeugen).
- Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, lose wegstehende Bekleidung oder Accessoires (z. B. Krawatte, Schal).
- Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!
- Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. still und trennen Sie die Maschine von der Stromversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.
- Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!
5.5 Elektrische Sicherheit
- Achten Sie darauf, dass die Maschine geerdet ist.
- Verwenden Sie nur geeignete Verlängerungskabel.
- Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr. Behandeln Sie das Kabel sorgfältig. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen der Maschine. Halten Sie das Kabel vor Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern.
- Verwenden Sie vorschriftsmäßige Stecker und passende Steckdosen, um die Stromschlaggefahr zu reduzieren.
- Wasser, das in die Maschine eindringt, erhöht die Stromschlaggefahr. Setzen Sie die Maschine keinem Regen oder keiner Nässe aus.
- Der Einsatz der Maschine ist nur dann statthaft, wenn die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist.
- Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die Stromversorgung angeschlossen wird.
- Benutzen Sie die Maschine nur, wenn der EIN-AUS-Schalter in einwandfreien Zustand ist.
5.6 Spezielle Sicherheitshinweise für diese Maschine
- Stellen Sie sicher, dass das Sägeblatt während des Betriebes mit Wasser gekühlt wird.
- Greifen Sie während des Betriebes der Maschine nicht in den Arbeitsbereich des Sägeblattes.
- Ersetzen Sie beschädigte oder deformierte Sägeblätter umgehend, sie können nicht repariert werden. Verwenden Sie hierzu Handschuhe.
- Übermäßiger Lärm kann zu Gehörschäden sowie zu temporären oder dauerhaften Verlust der Hörfähigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen zertifizierten Gehörschutz, um die Lärmbelastung zu begrenzen.
5.7 Gefahrenhinweise
5.7.1 Restrisiken
Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden.
• Gefahr durch Berührungen des Sägeblattes
Verletzungsgefahr für Finger und Hände durch das rotierende Sägeblatt bei unsachgemäßer Führung des Werkstückes.
• Gefahr durch defektes Sägeblatt
Das Sägeblatt regelmäßig auf Unversehrtheit überprüfen.
• Verletzungsgefahr durch fliegende Objekte
Kleine Objekte können vom Sägeblatt erfasst und Richtung Benutzer katapultiert werden! Daher Arbeitsfläche regelmäßig und häufig reinigen. Tragen Sie dafür Sorge, dass keine Werkzeuge und sonstige lose Objekte auf der Arbeitsplatte liegen bleiben.
• Gefahr durch Werkstückrückschlag
• Gefahr durch unbeabsichtigten Anlauf der Maschine
Bei jeglichen Einstell- und Wartungsarbeiten sowie bei Nichtbenutzung der Maschine muss der Netzstecker gezogen werden!
• Gefahr durch Mängel an der Maschine
Sind ein oder mehrere Teile der Maschine defekt, ist der Gebrauch der Maschine untersagt. Defekte Teile müssen umgehend ausgetauscht werden. Es dürfen nur vom Hersteller freigegebene Ersatzteile verwendet werden. Veränderungen an der Maschine sind untersagt. Überprüfen Sie vor jeder Inbetriebnahme die Maschine auf einwandfreien Zustand!
• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes
5.72 Gefährdungssituationen
Bedingt durch Aufbau und Konstruktion der Maschine können Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind:
GEFAHR
Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
WARNUNG
Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht gemieden wird.
VORSICHT
Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
HINWEIS
Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.
Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt von Ihnen ab!
6 TRANSPORT
Wenn Sie die Maschine mit einem Fahrzeug transportieren, sorgen Sie für eine entsprechende Ladungssicherung!
Transportieren Sie die Maschine in der Verpackung zum Aufstellort. Zum Manövrieren der Maschine in der Verpackung kann z. B. ein Paletten-Hubwagen, ein Gabelstapler mit entsprechender Hubkraft sowie mit einer Gabel von mindestens 1200 mm Länge verwendet werden. Die Angaben finden Sie im Kapitel Technische Daten. Für einen ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf der Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende Transportmittel sowie vorgeschriebene Transportlage etc. Beachten Sie, dass sich die gewählten Hebeeinrichtungen (Kran, Stapler, Hubwagen, Lastanschlagmittel etc.) in einwandfreiem Zustand befinden.
Das Hochheben und der Transport der Maschine darf nur durch qualifiziertes Personal, mit entsprechender Ausbildung für die verwendete Hebeeinrichtung, durchgeführt werden.
WARNUNG
Verletzungsgefahr durch schwebende oder ungesicherte Last!
Beschädigte oder nicht ausreichend tragfähige Hebezeuge und Lastanschlagmittel können zu schweren Verletzungen oder Tod führen.
→ Prüfen Sie Hebezeuge und Lastanschlagmittel stets auf ausreichende Tragfähigkeit und einwandfreien Zustand. Befestigen Sie die Lasten sorgfältig! Halten Sie sich niemals unter schwebenden Lasten auf!
6.1 Maschine von Transportpalette heben
- Hängen Sie das Hebezeug, mit entsprechender Tragfähigkeit und Länge, an den Transport-Anschlagpunkten (1) der Maschine ein.
- Achten Sie auf eine gleichmäßige Gewichtsverteilung.
- Heben Sie die Maschine vorsichtig von der Transportpalette.
- Vermeiden Sie ruckartige Bewegungen und sorgen Sie für entsprechende Sicherung der Maschine!
7 MONTAGE
7.1 Vorbereitende Tätigkeiten
7.1.1 Lieferumfang prüfen
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
7.12 Anforderungen an den Aufstellort
Der gewählte Aufstellort muss einen passenden Anschluss an das elektrische Netz gewährleisten. Beachten Sie dabei die Sicherheitsanforderungen sowie die Abmessungen der Maschine.
Platzieren Sie die Maschine auf einem ebenen, soliden Untergrund. Der gewählte Aufstellort der Maschine muss den örtlichen Sicherheitsvorschriften entsprechen sowie den ergonomischen Anforderungen an einen Arbeitsplatz mit ausreichenden Lichtverhältnissen erfüllen.
HINWEIS
Der Boden am Aufstellort muss die Last der Maschine tragen können!
Berücksichtigen Sie bei der Bemessung des erforderlichen Raumbedarfs, dass die Bedienung, Wartung und Instandsetzung der Maschine jederzeit ohne Einschränkungen möglich sein muss.
7.2 Zusammenbau
WARNUNG
Das Hantieren an der Maschine bei aufrechter Spannungsversorgung kann zu schweren Verletzungen oder zum Tod führen. Maschine daher vor der Fertigstellung des Zusammenbaus nicht an die Spannungsversorgung anschließen.
Die Maschine kommt vormontiert, es sind die zum Transport abmontierten Anbauteile laut nachstehender Anleitung zu montieren und die elektrische Verbindung herzustellen.
HINWEIS Die Maschine ist schwer! Zum Anheben verwendete Hebeeinrichtungen dürfen nur durch qualifiziertes Personal mit entsprechender Ausbildung verwendet werden.
1. Tischbeine montieren
- Zum Hochheben der Maschine verwenden Sie die vier Ösen (1) an den Ecken der Maschine. - Heben Sie die Maschine vorsichtig an, und fixieren Sie die Tischbeine je mit 2 Schrauben, und Muttern (2) pro Seite in ihrer Position.
HINWEIS Eine Schraube und Mutter ist pro Seite bereits montiert.
7.3 Elektrischer Anschluss
WARNUNG
Gefährliche elektrische Spannung!
Verletzungsgefahr durch gefährliche elektrische Spannung!
→ Das Anschließen der Maschine, an das Stromnetz sowie die damit verbundenen Überprüfungen dürfen nur von einer Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden!
- Prüfen Sie, ob die Nullverbindung und die Schutzerdung funktionieren.
- Prüfen Sie, ob die Speisespannung und die Frequenz den Angaben der Maschine entsprechen.
HINWEIS
Abweichung der Speisespannung und der Frequenz!
Eine Abweichung vom Wert der Speisespannung von ±5% ist zulässig. Im Speisenetz der Maschine muss eine Kurzschlusssicherung vorhanden sein!
- Verwenden Sie ein Versorgungskabel des Typs H07RN (WDE282) oder entnehmen Sie den erforderlichen Querschnitt des Versorgungskabels einer Strombelastbarkeitstabelle. Achten Sie dabei auf die Maßnahmen zum Schutz gegen mechanische Beschädigungen.
• Stellen Sie sicher, dass die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist. - Schließen Sie die Maschine nur an eine ordnungsgemäß geerdete Steckdose an.
- Achten Sie bei der Benützung eines Verlängerungskabels auf die zur Anschlussleistung der Maschine passenden Dimension. Die Anschlussleistung finden Sie in den technischen Daten, die Zusammenhänge von Leitungsquerschnitt und Leitungslängen entnehmen Sie der Fachliteratur oder informieren Sie sich bei einem Fachelektriker.
- Ein beschädigtes Kabel ist umgehend zu erneuern.
73.1 Maschine mit 400 V installieren
• Der Erdungsleiter ist gelb-grün ausgeführt.
- Schließen Sie das Versorgungskabel an die entsprechenden Klemmen im Eingangskasten (L1, L2, L3, N, PE), siehe nachfolgende Abbildung.
Steckeranschluss 400 V:
5-adrig:
mit
N-Leiter
- Verbinden sie den CEE-Stecker (1) mittels Versorgungskabel an die Netzversorgung durch eine entsprechend gespeiste CEE Kupplung (L1, L2, L2, L3, N, PE).
- Prüfen Sie nach dem elektrischen Anschluss die korrekte Laufrichtung (Sägeblattrotationsrichtung stimmt mit Pfeilrichtung auf dem Sägeblatt überein). Wenn die Maschine in die falsche Richtung läuft, vertauschen Sie zwei leitende Phasen, z. B. L1 und L2, am Anschlussstecker.
8 BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen und Schläuche auf Beschädigung und festen Sitz.
8.1 Betriebshinweise
Vor jeder Inbetriebnahme der Maschine muss auf folgende Punkte geachtet werden:
- Prüfen Sie das Sägeblatt auf einwandfreiem Zustand und festen Sitz. Wechseln Sie beschädigte oder verschlissene Sägeblätter umgehend aus.
- Kontrollieren Sie die Feststellschraube zur Höhenverstellung des Sägeblattes auf festen Sitz.
• Füllen Sie die Wanne mit sauberen, kalten Wasser auf.
• Der Filter muss in der Wanne vollständig mit Wasser bedeckt sein. - Stellen Sie sicher, dass der Wasserschlauch an keiner Stelle geknickt ist und das Wasser-durchlassventil geöffnet ist.
8.2 Bedienung
821 Maschine ein- und ausschalten
- Betätigung der grünen EIN-Taste (1): Maschine wird gestartet.
- Betätigung der roten AUS-Taste (2): Maschine wird gestoppt.
- Not-Halt Schalter (3): Bei Notfällen den Not-Halt-Schalter drücken, um die Maschine auszuschalten.
Not-Halt Schalter durch Rechtsdrehung lösen.
HINWEIS: Warten Sie nach dem Einschalten ab, bis das Sägeblatt die max. Drehzahl erreicht hat und die Wasserpumpe Wasser zum Sägeblatt fördert. Beginnen Sie erst dann zu arbeiten.
HINWEIS: Das Sägeblatt läuft nach, nachdem die Maschine abgeschaltet wurde. Es besteht Verletzungsgefahr.
822 Wasserkühlung
- Betätigung des Drehschalters (1): Die Wasserkühlung wird gestartet bzw. gestoppt.
HINWEIS: Achten Sie darauf, dass die Wasserpumpe niemals trocken läuft.
- Füllen Sie ausreichend Wasser in die Wanne, sodass der Filter (1) stets mit Wasser bedeckt ist, und die Pumpe fördern kann.
- Das rotierende Sägeblatt muss stets beidseitig mit ausreichend Wasser gekühlt werden.
HINWEIS: Eine zu geringe Wasserversorgung kann zum Überhitzen des Sägeblattes und zum vorzeitigen Verschleiß bzw. Defekt des Sägeblattes führen.
Deshalb achten Sie darauf, dass die Austrittsöffnung des Wasserschlauches am Sägeblattschutz nicht verstopft ist.
• Die zugeführte Wassermenge kann durch des Ventils (2) reguliert werden.
- Um nach Arbeitsende die Wasserwanne zu entleeren, öffnen Sie das Ventil (3) an der Unterseite der Maschine.
823 Einstellung Schnitthöhe / Wie wird die Höhe eingestellt?
- Lösen Sie hierzu die Feststellschraube (1).
- Nach Einstellen der Schnitthöhe, ziehen Sie die Feststellschraube (1) wieder fest.
824 Schneiden
HINWEIS: Achten Sie auf die korrekte Höhe des Werkstückes. Die max. Höhe des Werkstücks ist aus den technischen Daten zu entnehmen.
- Es ist darauf zu achten, da ss das Werkstück NICHT in Berührung mit dem Flansch (1) kommt.
2. Fixierung Werkstück
HINWEIS: Fixieren Sie das Werkstück am Roll- tisch, sodass dieses NICHT verrutschen kann.
- Hierzu legen Sie eine Seite des Werkstückes an den Queranschlag (1) des Rolltisches an.
- Führen Sie die beweglichen Längs- und Queranschläge (2) an das Werkstück heran, und fixieren Sie sie mit den Sternschrauben (3).
 | Keinesfalls sollte das Werkstück (4) auf den Rolltisch, wie in Abbildung links dargestellt, positioniert werden.Führen Sie nun das Werkstück mit dem Rolltisch langsam und gleichmäßig zum Sägeblatt hin. | |||
 | Beispiel für korrekte Verwendung der Maschine hinsichtlich Werkstückaufspannung:Werkstück sicher fixiert auf SchiebeschlittenWerkstück Höhe / Breite / Länge < max. Schnittkapazität | |||
| 1 | Rollltisch | 2 | Werkstück | |
| 3 | Werkstückfixierung | 4 | Sägeblatt | |
9 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
WARNUNG
Gefahr durch elektrische Spannung!
Das Hantieren an der Maschine bei bestehendem Anschluss an der Spannungsquelle kann zu schweren Verletzungen oder zum Tod führen.
→ Maschine vor Wartungs- oder Instandhaltungsarbeiten immer von der Spannungsquelle trennen und gegen unbeabsichtigtes Wiedereinschalten sichern.
9.1 Reinigung
Regelmäßige Reinigung ist Voraussetzung für den sicheren Betrieb der Maschine sowie ihre lange Lebensdauer.
HINWEIS
Falsche Reinigungsmittel können den Lack der Maschine angreifen. Verwenden Sie zum Reinigen keine Lösungsmittel, Nitroverdünnung oder andere Reinigungsmittel, die den Lack der Maschine beschädigen könnten.
Beachten Sie die Angaben und Hinweise des Reinigungsmittelherstellers!
- Entfernen Sie daher Verunreinigungen nach jedem Einsatz am besten mit einem feuchten Tuch und wenn notwendig, mit einem milden Reinigungsmittel.
9.2 Wartung
Die Maschine ist wartungsarm und nur wenige Teile müssen gewartet werden. Störungen oder Defekte, die Ihre Sicherheit beeinträchtigen, müssen umgehend behoben werden!
- Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen.
- Überprüfen Sie regelmäßig den einwandfreien und lesbaren Zustand der Warn- und Sicherheitsaufkleber der Maschine.
• Verwenden Sie nur einwandfreies und geeignetes Werkzeug. - Verwenden Sie ausschließlich vom Hersteller empfohlene Original-Ersatzteile.
921 Wartungsplan
Art und Grad des Maschinenverschleißes hängen in hohem Maß von den Betriebsbedingungen ab. Die nachfolgend angeführten Intervalle gelten bei Verwendung der Maschine innerhalb der technischen Grenzen:
| Intervall | Komponenten | Maßnahme |
| vor Arbeitsbeginn | Sägeblatt | Auf Beschädigungen prüfen und ggf. austauschen |
| nach Arbeitende | Maschine | Reinigen |
| Wasserwanne | Wasserwanne entleeren und reinigen | |
| Wasserpumpe | Mit ausreichend mit klarem Wasser durchspülen um abgelagerte Steinstaubsedimente etc. zu entfernen! | |
| Filter | Filter reinigen | |
| Keilriemen und dazugehörige Komponenten | Auf Verschmutzung prüfen und ggf. reinigen | |
| 1x pro Woche | Feststellschraube zur Höhenverstellung des Sägeblattes | Auf festen Sitz prüfen |
| Rolltischschienen | Auf Verschmutzung prüfen und ggf. reinigenLaufschienen ölen (HLP 46) | |
| 1x pro Monat | Muttern, Schrauben | Auf festen Sitz überprüfen |
| Halbjährlich | Keilriemen | Auf dessen Zustand und Spannung prüfen und ggf. erneuern |
922 Wechsel Sägeblatt
VORSICHT
Verletzungsgefahr! Beim Wechsel des Sägeblattes Schutzhandschuhe tragen.
- Lösen Sie die drei Sternschrauben (1) und demontieren Sie den Sägeblattschutz (2).
- Demontieren Sie die Mutter (6) mit einem Gabelschlüssel.
HINWEIS: Achtung Linksgewinde!
- Nehmen Sie den äußeren Flansch (5) und das alte Sägeblatt (4) von der Welle ab. Der Aufnahmeflansch (3) verbleibt auf der Welle.
- Setzen Sie das neue Sägeblatt (4) auf die
HINWEIS: Achten Sie auf die Drehrichtung des Sägeblattes.
- Montieren Sie den äußeren Flansch (5) und ziehen Sie die Mutter (6) wieder fest.
- Montieren Sie den Sägeblattschutz (2) mittels Sternschrauben (1).
923 Filter reinigen
- Der Filter, im Speziellen dessen Oberfläche, muss regelmäßig gereinigt werden, um abgelagerte Sedimente zu entfernen.
- Hierzu lösen Sie die Schrauben (2), um den äußeren Filter (1) auszubauen und zu reinigen.
- Reinigen Sie im Anschluss den inneren Filter (3).
924 Rolltischschienen reinigen
- Entfernen Sie Schmutz und Ablagerungen von den Rolltischschienen (1).
925 Keilriemen spannen / wechseln
- Demontieren Sie die Keilriemenabdeckung (1), indem Sie die zwei Schrauben (2, 3) lösen.
Riemenspannung kontrollieren:
Mittels Daumendruck die Nachgiebigkeit des Keilriemens prüfen.
Liegt diese innerhalb von ca. 10-15mm, sind keine Aktionen notwendig. Ist die Nachgiebigkeit höher muss der Keilriemen nachgespannt oder gewechselt werden.
Spannen
- Lösen der vier Schrauben (4), welche den Motor fixieren.
- Motor in Richtung (+) schieben, um die Riemenspannung zu erhöhen.
• Schrauben (4) wieder festziehen. - Riemenspannung kontrollieren.
- Wenn die Riemenspannung passt, Keilriemenabdeckung (1) wieder montieren und mittels der Schrauben (2, 3) fixieren. Ansonsten Riemenspannung erneut justieren.
Wechsel
- Lösen der vier Schrauben (4).
- Motor in Richtung (-) schieben, um die Keilriemen zu entspannen.
- Alte Riemen von der Scheibe ziehen und durch Neue ersetzen.
- Keilriemen wieder spannen.
• Riemenspannung kontrollieren. - Wenn die Riemenspannung passt, Keilriemenabdeckung (1) wieder montieren und mittels der Schrauben (2, 3) fixieren. Ansonsten Riemenspannung erneut justieren.
HINWEIS Wechseln Sie stets beide Keilriemen gleichzeitig, niemals Einzelriemen!
9.3 Lagerung
Lagern Sie die Maschine bei Nichtgebrauch an einem trockenen, frostsicheren und versperrbaren Ort. Stellen Sie sicher, dass Unbefugte und insbesondere Kinder keinen Zugang zur Maschine haben.
HINWEIS
Bei unsachgemäßer Lagerung können wichtige Bauteile beschädigt und zerstört werden. Lagern Sie verpackte oder bereits ausgepackten Teile nur unter den vorgesehenen Umgebungsbedingungen!
9.4 Entsorgung
Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie die Maschine, Maschinenkomponenten oder Betriebsmittel niemals im Restmüll. Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen bezüglich der verfügbaren Entsorgungsmöglichkeiten.
Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine fachgerecht zu entsorgen.
10 FEHLERBEHEBUNG
WARNUNG
Gefahr durch elektrische Spannung!
Das Manipulieren an der Maschine bei bestehendem Anschluss an die Spannungsquelle kann zu schweren Verletzungen oder zum Tod führen!
→ Trennen Sie die Maschine von der Stromversorgung, bevor Sie mit den Arbeiten zur Beseitigung von Defekten beginnen!
Viele mögliche Fehlerquellen können bei ordnungsgemäßem Anschluss der Maschine an das Stromnetz bereits im Vorfeld ausgeschlossen werden.
Sollten Sie sich außer Stande sehen, erforderliche Reparaturen ordnungsgemäß durchzuführen und/oder besitzen Sie die vorgeschriebene Ausbildung dafür nicht, ziehen Sie immer einen Fachmann zum Beheben des Problems hinzu.
| Fehler | Mögliche Ursache | Behebung |
| Falsche Drehrichtung des Sägeblattes | Inkorrekte Phasenlage | Tauschen Sie zwei leitende Phasen, z. B. L1 und L2, am Anschlussstecker |
| Maschine startet nicht | Möglicherweise gibt es eine Unterbrechung in den Kabelverbindungen.Im Netz, an das die Maschine ange- schlossen ist, fehlt möglicherweise ei- ne Phase.Die Not-Halt-Taste kann gedrückt sein. | Überprüfen Sie die Kabelverbindungen.Überprüfen Sie die Sicherungen in der Schalttafel.Prüfen Sie den Not-Halt-Taster. Wenn er gedrückt ist, öffnen Sie ihn durch Drehen in Pfeilrichtung auf dem Knopf. |
| Trotz eingeschalteter Was- serpumpe wird kein Wasser gefördert | Ausfall der Wasserkühlung | Überprüfen Sie, ob der Wasserstand zu niedrig ist und ggf. Wasser nachfüllen.Überprüfen Sie, ob der Filter verschmutzt ist. Wenn notwendig, reinigen. |
| Ungewöhnliche Geräusche während des Betriebes | Starke Geräuschentwicklung beim Schneiden. | Überprüfen Sie das Sägeblatt auf Abnut-zung oder Beschädigung.Tauschen Sie das Sägeblatt ggf. aus. |
11 PREFACE (EN)
Dear Customer!
Z.I.P.P.E.R MASCHINEN GmbH
AT-4707 Schlüsslberg, Gewerbepark 8
Tel 0043 (0) 7248 61116 - 700
info@zipper-maschinen.at
12 SAFETY
19.1 Ersatzteilbestellung / Spare parts order
(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.
HINWEIS
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! Daher gilt: Beim Tausch von Komponenten/Teile nur vom Hersteller empfohlene Ersatzteile verwenden.
Bestellen Sie die Ersatzteile direkt auf unserer Homepage – Kategorie ERSATZTEILE, oder kontaktieren Sie unseren Kundendienst
- über unsere Homepage – Kategorie SERVICE/NEWS – ERSATZTEILANFORDERUNG,
• per Mail an eg01@zipper-maschinen.at.
Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir, mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind, falls sie nicht über den Online-Ersatzteilkatalog anfragen.
19.2 Explosionszeichnung / Exploded view
19.3 Ersatzteilliste / Spare part list
| No. | Description | No. | Description |
| 1 | FRAME | 31 | M10x60 AA BOLT |
| 2 | FRONT LEG | 32 | M10 NUT |
| 3 | BACK LEG | 33 | MOTOR 4kw 1450rpm 112M4 |
| 4 | M12x80 AA BOLT | 34 | M10x30 AA BOLT |
| 5 | M12 WASHER | 35 | M10 WASHER |
| 6 | M12 FIBERED NUT | 36 | M10 FIBERED NUT |
| 7 | PUMP | 37 | ENGINE PULLEY ∅90 |
| 8 | M6x20 AA BOLT | 38 | M8x16 SETISKUR |
| 9 | M6 WASHER | 39 | SAW SHAFT |
| 10 | M6 NUT | 40 | BELT 17x750 |
| 11 | 1/2" STOPPER | 41 | SAW COVER RIGHT SIDE |
| 12 | 1" VALVE | 42 | SAW WASHER |
| 13 | FILTER | 43 | SAW ∅600 Z36 |
| 14 | FILTER COVER | 44 | SAW NUT M26X1,5 |
| 15 | M6X12 HEAD BOLT | 45 | IRRIGATION HEAD |
| 16 | PROFILE COVER | 46 | 1/2" NUT |
| 17 | HEIGHT ADJUSTMENT PROFILE | 47 | 1/2" ELBOW |
| 18 | M22x80 AA BOLT | 48 | 1/2" BALL VALVE |
| 19 | M22 WASHER | 49 | 1/2"-∅13 HOSE INLET FITTING |
| 20 | M12x20 AA BOLT | 50 | SAW COVER LEFT SIDE |
| 21 | BARRIER RUBBER | 51 | M6x15 BOLT |
| 22 | BARRIER PLATE | 52 | SWITCH BOX |
| 23 | M6x12 AA BOLT | 53 | PULLEY COVER |
| 24 | LINEAR SLIDE | 54 | RIGHT SIDE COVER |
| 25 | M4x20 INBUS BOLT | 55 | LEFT SIDE COVER |
| 26 | M4 FIBERED NUT | 56 | ∅5x30 SCREW |
| 27 | CUTTING TROLLEY | 57 | WALL PLUG 3122-312-1600 |
| 28 | RUBBER WEDGE | 58 | POWER PLUG 3122-304-1600 |
| 29 | M8 FIBERED NUT | 59 | HOSE 19x3 |
| 30 | ENGINE STAND | 60 | ∅20 HOSE CLAMP |
Wasserpumpe / Water Pump
| NO | PART'S NAME |
| 1 | WATER PUMP 0,37KW 220V |
| 2 | 1" 1-1/4" REDUCTION |
| 3 | 1" ELBOW |
| 4 | 1" 1/2" REDUCTION |
| 5 | 1/2" ELBOW |
| 6 | 1/2"-Ø13 HOSE INLET FITTING |
Schiebeschlitten / Trolley
ZIEGELSCHNEIDMASCHINE / BRICK CUTTING MACHINE
Typ / Model
ZI-ZSM600
EU-Richtlinien / EC-directives
2006/42/EC
2014/30/EC
2011/65/EC
Angewandte Normen / Applicable standards
EN 60204-1:2018
• EN 12418:2000+A1:2009
• EN ISO 12100:2010
• EN ISO 13850:2015
(DE) Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EU-Richtlinien entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.
(EN) Hereby we declare that the above mentioned machines meet the essential safety and health requirements of the above stated EC directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void.
Technische Dokumentation
ZIPPER-MASCHINEN GmbH
4170 Haslach, Marktplatz 4
Schlüsslberg, 13.01.2022
Ort/Datum place/date
Gerhard Rad
Director
20 GARANTIEERKLÄRUNG (DE)
1.) Gewährleistung
Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.
2.) Meldung
Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.
3.) Bestimmungen
a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.
4.) Schadensersatzansprüche und sonstige Haftungen:
Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.
SERVICE
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die ZIPPER MASCHINEN GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage
• per Mail an service@zipper-maschinen.at.
- oder nutzen Sie das Online Reklamations- bzw. Ersatzteilbestellformular, zur Verfügung gestellt auf unserer Homepage – Kategorie SERVICE/NEWS.
21 GUARANTEE TERMS (EN)
1.) Warranty:
22 PRODUKTBEOBACHTUNG | PRODUCT MONITORING
(DE) Wir beobachten unsere Produkte auch nach der Auslieferung.
Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:
- Probleme, die beim Gebrauch des Produktes auftreten
- Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
- Erfahrungen, die für andere Benutzer wichtig sein können
Wir bitten Sie, derartige Beobachtungen zu notieren und diese per E-Mail oder Post an uns zu senden:
Meine Beobachtungen / My experiences:
| Name / Name:Produkt / Product:Kaufdatum / Purchase date:Erworben von / purchased from:E - Mail/ E - mail:Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation! |
| KONTAKTADRESSE / CONTACT:Z.I.P.P.E.R MASCHINEN GmbH4707 Schlüsslberg · Gewerbepark 8 AUSTRIATel: +43 7248 61116 – 700info@zipper-maschinen.atwww.zipper-maschinen.at |
- SICHERHEITSZEICHEN / SAFETY SIGNS
- Komponenten / Components
- Technische Daten / Technical data
- VORWORT (DE)
- Sehr geehrter Kunde!
- Bitte beachten Sie die Sicherheitshinweise!
- Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
- Urheberrecht
- Kundendienstadresse
- ZIPPER MASCHINEN GmbH
- SICHERHEIT
- Bestimmungsmäßige Verwendung
- HINWEIS
- Technische Einschränkungen
- Verbotene Anwendungen / Gefährliche Fehlanwendungen
- Anforderungen an Benutzer
- Sicherheitseinrichtungen
- Allgemeine Sicherheitshinweise
- Elektrische Sicherheit
- Spezielle Sicherheitshinweise für diese Maschine
- Gefahrenhinweise
- Restrisiken
- Gefährdungssituationen
- GEFAHR
- WARNUNG
- VORSICHT
- TRANSPORT
- Verletzungsgefahr durch schwebende oder ungesicherte Last!
- Maschine von Transportpalette heben
- MONTAGE
- Vorbereitende Tätigkeiten
- Lieferumfang prüfen
- Anforderungen an den Aufstellort
- Zusammenbau
- Tischbeine montieren
- Elektrischer Anschluss
- Gefährliche elektrische Spannung!
- Abweichung der Speisespannung und der Frequenz!
- Maschine mit 400 V installieren
- BETRIEB
- Betriebshinweise
- Bedienung
- Maschine ein- und ausschalten
- Wasserkühlung
- Einstellung Schnitthöhe / Wie wird die Höhe eingestellt?
- Schneiden
- Fixierung Werkstück
- REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
- Gefahr durch elektrische Spannung!
- Reinigung
- Wartung
- Wartungsplan
- Wechsel Sägeblatt
- Filter reinigen
- Rolltischschienen reinigen
- Keilriemen spannen / wechseln
- Riemenspannung kontrollieren:
- Spannen
- Wechsel
- Lagerung
- Entsorgung
- FEHLERBEHEBUNG
- PREFACE (EN)
- Dear Customer!
- SAFETY
- Ersatzteilbestellung / Spare parts order
- Explosionszeichnung / Exploded view
- Schiebeschlitten / Trolley
- GARANTIEERKLÄRUNG (DE)
- 1.) Gewährleistung
- 2.) Meldung
- 3.) Bestimmungen
- 4.) Schadensersatzansprüche und sonstige Haftungen:
- SERVICE
- GUARANTEE TERMS (EN)
- 1.) Warranty:
- PRODUKTBEOBACHTUNG | PRODUCT MONITORING
Marke : Zipper
Modell : ZI-ZSM600
Kategorie : Kettensäge
