BEDIENUNGSANLEITUNG WFIT6412I THOMSON

Washer-dryer installation and operation manual Manuel d'st installation et d'utilisation de le lave-linge sechant Handbuch fur Einbau und Bedienung der Wasch- und Trockenmaschine

inhaltsverzeichnis

HINWEISE 48

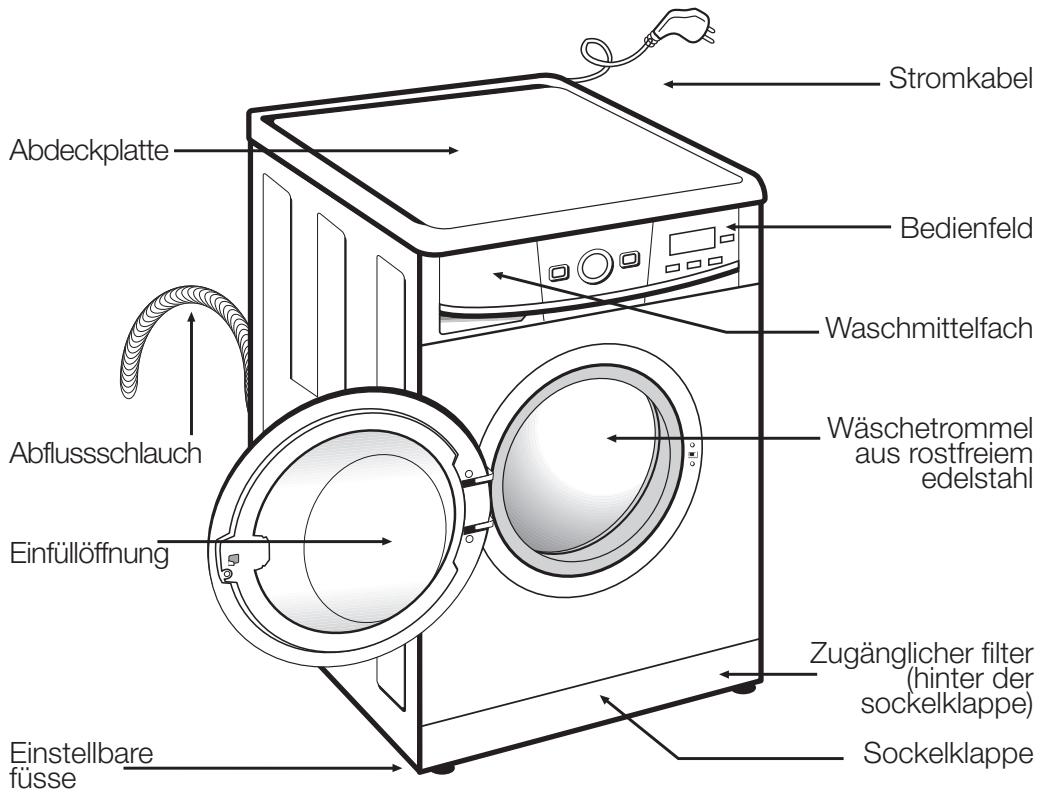

BESCHREIBUNG 49

EINBAU UND MONTAGE 50

BEDIENUNG DES GERÄTS UND PRAKTISCHE HINWEISE 54

WARTUNG UND REINIGUNG DES GERÄTS 64

SICHERHEIT UND PROBLEMLOSUNGEN 66

HINWEISE ZUM UMWELTSCHUTZ 69

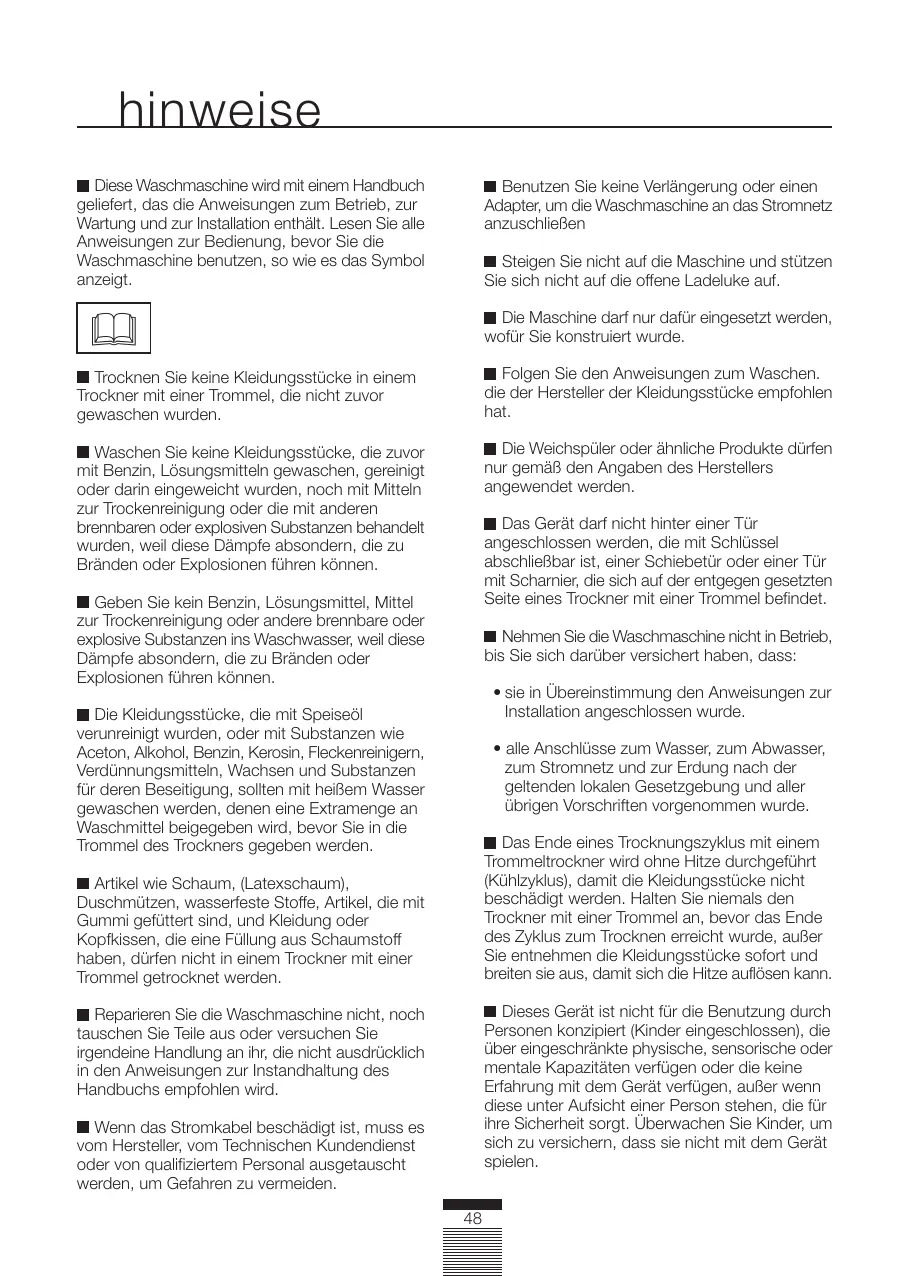

warnings

■ Trocknen Sie keine Kleidungsstücke in einem Trockner mit einer Trommel, die nicht zuvor gewaschen wurden.

Waschen Sie keine Kleidungsstücke, die zuvor mit Benzin, Lösungsmitteln gewaschen, gereinigt oder darin eingeweicht wurden, noch mit Mitteln zur Trockenreignigung oder die mit anderen brennbaren oder explosiven Substanzen behandelt wurden, weil diese Dämpfe absoenden, die zu Branden oder Explosionen führen können.

■ Geben Sie kein Benzin, Lösungsmittel, Mittel zur Trockenreinigung oder andere brennbare oder explosive Substanzen ins Waschwasser, weil diese Dämpfe absobern, die zu Bränden oder Explosionen führen können.

Die Kleidungsstücke, die mit Speiseöl verunreinigt wurden, oder mit Substanzen wie Aceton, Alkohol, Benzin, Kerosin, Fleckenreinigern, Verdünnungsmitteln, Wachsen und Substanzen für deren Beseitigung, sollenn mit heiBem Wasser gewaschen werden, denen eine Extramenge an Waschmittel beigegeben wird, bevor Sie in die Trommel des Trockners gegeben werden.

■ Artikel wie Schaum, (Latexschaum), Duschmützen, Wasserfeste Stoffe, Artikel, die mit Gummi gefüttert sind, und Kleidung oder Kopfkissen, die eine Füllung aus Schaumstoff haben, dürfen nicht in einem Trockner mit einer Trommel getrocknet werden.

■ Reparieren Sie die Waschmaschine nicht, noch tauschen Sie Teile aus oder versuchen Sie irgendeine Handlung an ihr, die nicht ausdrücklich in den Anweisungen zur Instandhaltung des Handbuchs empfohlen wird.

■ Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, vom Technischen Kundendienst oder von qualifiziertem Personal ausgelaucht werden, um Gefahren zu vermeiden.

■ Benutzen Sie keine Veränderung oder einen Adapter, um die Waschmaschine an das Stromnetz anzuschlieBen

Steigen Sie nicht auf die Maschine und stützen Sie sich nicht auf die offene Ladeluke auf.

Die Maschinearf nur)dafur eingesetzt werden, wofur Sie konstruiert wurde.

■ Folgen Sie den Anweisungen zum Waschen. die der Hersteller der Kleidungsstücke empfohlen hat.

Die Weichspüler oder ähnliche Produkte dürfen nur gemäß den Angaben des Herstellers angewendet werden.

Das Gerätarf nicht hinter einer Tır angeschlossen werden, die mit Schlüssel abschließlich ist, einer Schiebetür oder einer Tür mit Scharnier, die sich auf der entgegen gesetzten Seite eines Trockner mit einer Trommel befindet.

■ Nehmen Sie die Waschmaschine nicht in Betrieb, bis Sie sich darüber versichert haben, dass:

• sie in Übereinstimmung den Anweisungen zur Installation angeschlossen wurde.

• alle Anschlüsse zum Wasser, zum Abwasser, zum Stromnetz und zur Erdung nach der geltenden lokalen Gesetzgebung und aller übrigen Vorschriften vorgenommen wurde.

Das Ende eines Trocknungszyklus mit einem Trommeltrockner wird ohne Hitze durchgefuhrt (Kuhlzyklus), damit die Kleidungsstücke nicht beschädigt werden. Halten Sie niemals den Trockner mit einer Trommel an, bevor das Ende des Zyklus zum Trocknen erreicht wurde, außer Sie entnahmen die Kleidungsstückesofar und breiten sie aus, damit sich die Hitze auflösen kann.

• Dieses Gerät ist nicht für die Benutzung durch Personen konzipiert (Kinder eingeschlossen), die über eingeschränkte physische, sensorische oder mentale Kapazitäten verfügen oder die keine Erfahrung mit dem Gerät verfügen, außer wenn diese unter Aufsicht einer Person stehen, die für ihre Sicherheit sorgt. Überwachen Sie Kinder, um sich zu versichern, dass sie nicht mit dem Gerät speiten.

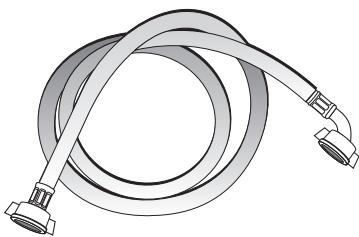

ZUBEHÖR
Wasserzufuhrschlauch.

1 ENTFERNEN DER VERPACKUNG UND

LOSEN DER BLOCKIERVORRICHTUNGEN

ENTFERNEN DER

VERPACKUNG

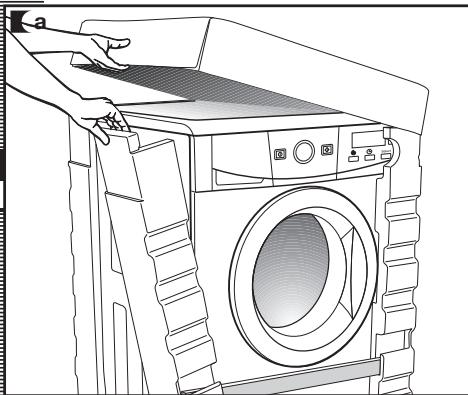

a Entfernen Sie die Unterlage, die Winkelstücke und die obere Abdeckung.

LOSEN DER

BLOCKIERVORRICHTUNGEN

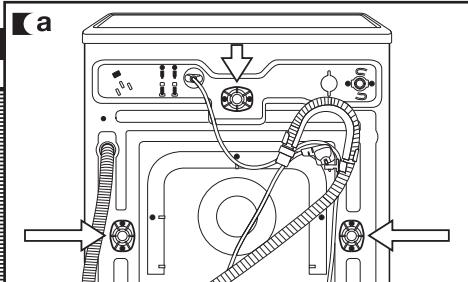

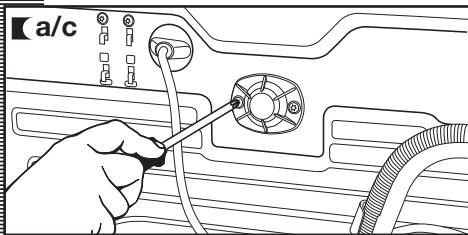

a Losen Sie die Befestigungsschrauben der drei Plastikstücke die an der Hinterseite der Waschmaschine angebracht sind.

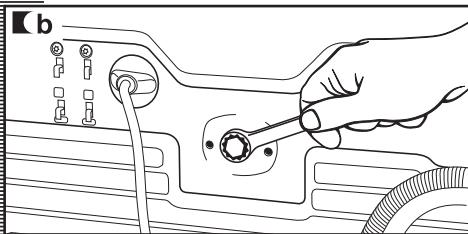

b Losen Sie die drei Blockierschrauben undnehmen Sie sie heraus.
C Decken Sie die Öffnungen mit den vorher entfernten Plastikplatten ab.

Bewahren Sieitte die Blockierschrauben fur eventuelle spätere Transporte auf.

2

ANSCHLUSS AN DIE

WASSERVERSORGUNG

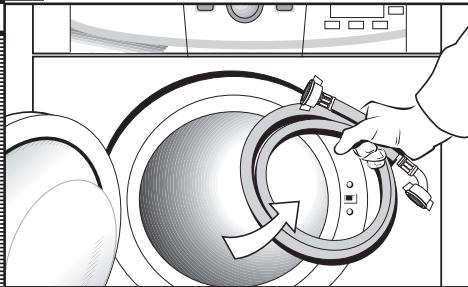

Den Wasserzulaufschlauch finden Sie im Inneren der Wäschetrommel:

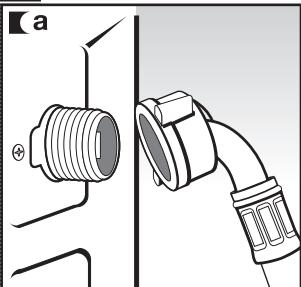

Schliessen Sie das gekröpfte Ende des Wasserschlauchs an das Gewinde des Elektroventils an, das sich an der Rückseite des Geräts befindet.
Schliessen Sie das andere Ende an die Wasserzufuhr an. Ziehen Sie nach dem Anbringen die Anschlussmutter gut fest.

Achten Sie daraufuf, dass das abgeknickte Ende des Ablaufschlauchs gut im Ablaufrohr verankert ist und ein Herausrutschen unmöglich ist, da es sonst zu Überschwemmungen kommt kann. Ist bei ihrer Waschmaschine ein Anschluss an die Warmwasserversorgung vorgesehen, schliessen Sie den Schlauch mit der roten Mutter an den Warmwasserhahn und an das Elektroventil mit dem roten Filter an. Benutzen Sie zum Anschluss der Waschmaschine an die Wasserversorgungitte nur die mit dem Gerät gefelferten fabrikneuen Wasserschläuche. Gebrauchte Schläuche dürfen nicht verwendet werden. Für den einwandfrei den Betrieb der Waschmaschine muss der Wasserdruck zwischen 0,05 und 1MPa betragen (0,5 bis 10 Kgr/cm2).

ANSCHLUSS AN DEN

ABFLUSS

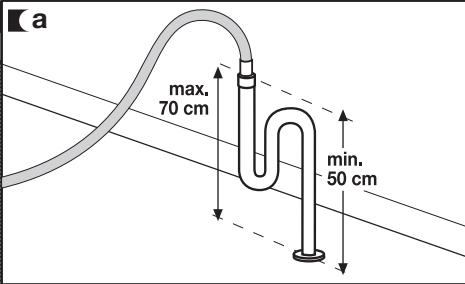

Die Abflussöffnung sollte sich an einem festen Punkt etwa 50 bis 70 cm über dem Boden befinden. Achten Sieitte darauf, dass der Abwasserschlauch weder gespannt, geknicht noch gedreht wird.

3 AUSRICHTEN DER WASCHMASCHINE UND ANSCHLUSS AN DIE STROMVERSORGUNG

einbau und montage

AUSRICHTEN

Bitte beachten!

Richten Sie die Waschmaschine mit Hilfe der Einstellfusse aus, so dass sie gleichmüssig belastet auf dem Boden steht. Auf diese Weise reduzieren Sie die Lärmentwicklung während des Waschens und vermeiden, dass die Maschine ihre Position verändert.

Bei Modellen mit Ausrichtmutter muss\ diese mit einem Schraubenschlüssel\ angezogen werden.

ELEKTKROANSCHLUSS

Bevor Sie die Maschine an das Stromnetz anschliessen, lesen Sieitte die technischen Informationen auf dem Typenschild, das sich am Einfullöffnung befindet. Vergewissern Sie sich, dass die vorhandene Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt.

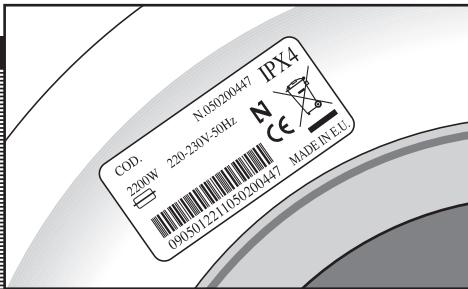

Entfernen Sie das Typenschild nicht, es enthalt wichtige Informationen.

Bitte beachten!

Die Waschmaschine muss an einen Netzanschluss mit vorschriftsgemässer Erdung angeschlossen werden.

Die Leitungen, Stecker, Steckdosen, Sicherungen, Schalter und Stromzahler müssen für die auf dem Typenschild angegebene Höchstleistung ausgerichtet sein. Stecken Sie den Stecker nie mit feuchten Handen in die Steckdose!

Umfassen Sie den Stecker mit der Hand, um diesen aus der Steckdose zuziehen. Reissen Sie nicht am Kabel. Ist das Stromkabel beschädigt, muss diese durch ein Originalersatzteil ersetzt werden. Wenden Sie sich in thisem Fallitte an den Hersteller oder ihren Kundendienst.

Bei eingebauten Waschmaschinen muss das Stromkabel auch nach dem Einbau zugänglich sein.

4 EINBAU DER WASCHMASCHINE IN EINE KUCHENZEILE UND VORHERIGER REINIGUNGSDURCHLAUF

EINBAU UNDER EINER ARBEITSPLATTE

Die Waschmaschine kann unter die Arbeitsplatte ihrer Kuchenzeile eingebaut werden.

Ist es notwendig, die auf der Waschmaschine angebrachte Abdeckplatte zum Einbau abzunehmen, muss auf der Oberfläche der Waschmaschine ein Unterbaublech angebracht werden. Dieses konnen Sie über den Hersteller oder ihren Kundendienst beziehen.

Zum Anbringen des Unterbaublechs gehen Sieitte folgendermassen vor:

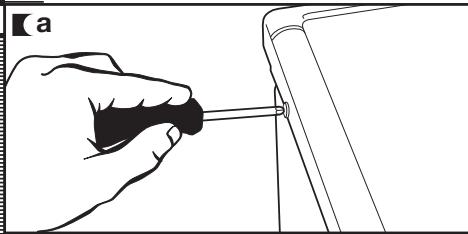

a Nehmen Sie die Abdeckplatte der Waschmaschine ab, indem Sie die seitlichen Schrauben losen und die Platte leicht nach hinterziehen.

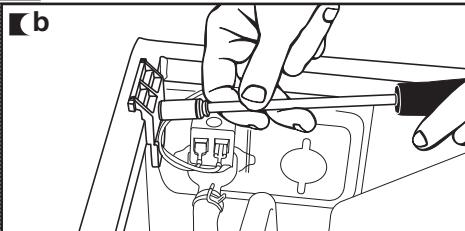

b Losen Sie die Schrauben der vier Befestigungsstücke und nehmen Sie diese ab.

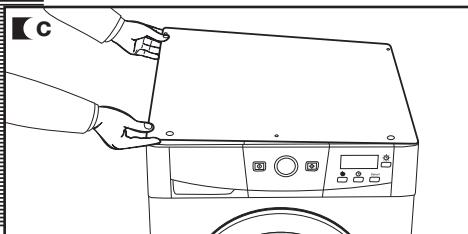

c Bringen Sie auf dem Rahmen der Maschine, auf den das Unterbaublech aufgelegt wird, Schaumstoffklebeband an, um Gerauschentwicklung zu vermeiden. Legen Sie danach das Unterbaublech auf und schrauben Sie es fest.

REINIGUNGSLAUF VOR INBETRIEBNAHME

Wir raten dazu, nach Abschluss des Einbaus und vor der Inbetriebnahme der Waschmaschine einen Probelauf durchzuführen.

Dieser dient zum Überprüfen des einwandfrei Einbau, der Anschlüsse und des Ablaufs und dient ausserdem zur gründlichen Reinigung des Inneren der Maschine vor dem ersten Waschen (sieh folgende Seiten).

a Drucken Sie die Tast ON/OFF.
b Wahlen Sie Hauptwäsche bei 60^

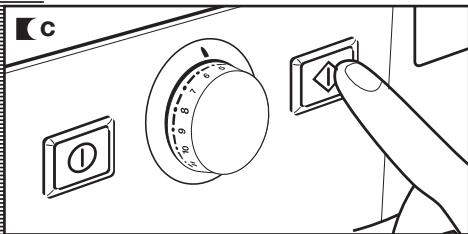

c Drucken Sie die Taste Start/Pause.

1 VORBEREITUNG DER WASCHESTUCKE VOR

VORBEREITUNG

Bitte beachten!

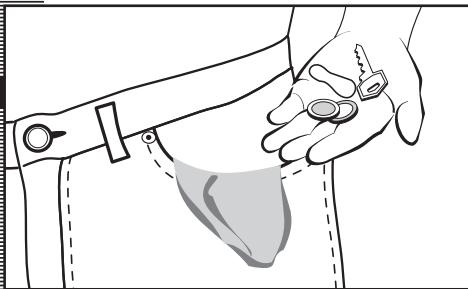

Versichert Sie sich bevor Sie die Wäsche in die Maschine geben, dass Hosen- und Jackantaschen leer sind. Münzen und andere keine Objekte konnen die Funktion der Absaugpumpe behindern.

SORTIEREN DER WASCHE

a Sortieren Sie die Wäsche nach Stoffart oder Herstellung.

Für empfindliche Wäschestücks
empfehlen wir die Wahl eines
Schonprogramms. Kleidungsstücke aus
Wolle können mit einem speziellen
Wollprogramm gewaschen werden.

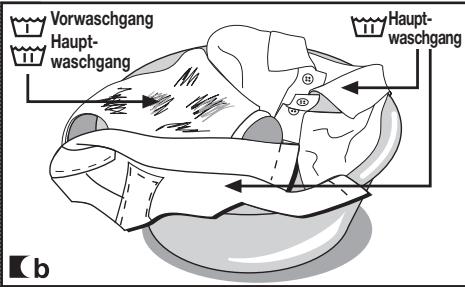

b Sortieren Sie die Wäsche nach Verschmutzungsgrad.

• Waschen Sie nur weniger verschmutzte Wäsche in einem Kurzprogramm.
• Waschen Sie normal verschmutzte Wäsche in einem Programm ohne Vorwaschgang.
• Stark verschutzte Wäsche kann in einem Vollprogramm mit Vorwasmgang gewaschen werden.

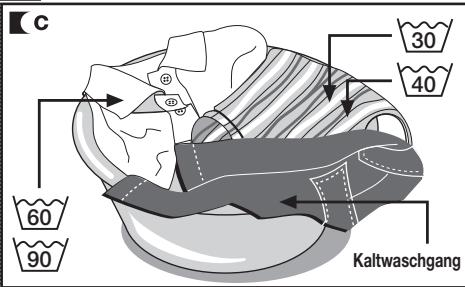

c Sortieren Sie die Wäsche nach Farben.

Waschen Sie Buntwäsche und Weisswäsche getrennt.

Bitte beachten!

Wir empfehlen, das Fassungsvermögen der Maschine voll auszunutzten. Daduch sparen Sie Wasser und Strom. Ebenso ist es ratsam, in einer Maschinenladung Waschestücks von verschiedener Grösse zu waschen. So wird die Waschleistung verstärkt. Ausserdem wird die Wasche während des Schleuderns gleichmäßiger verteil, wodurch die Gerauschentwicklung vermindert wird.

Sehr petite Wäschestücks possible in einen Waschsack gegeben werden.

a

Bitte beachten!

Bitte vergewissem
Sie sich bei
Kleidungsstücken
aus Wolle vor dem
Waschen, ob diese maschinen wasch
bar sind.

Bevor Sie das Trockenprogramm benutzen, vergewissern Sie sichitte, ob das Kledungsstuck davon geeignet ist. Siehe Etikett des Kledungsstucks.

2

ZUGABES DES WASCHMITTELS UND DER ZUSATZMITTEL

bedienen des geräts und praktische hinweise

WASCHMITTEL

UND ZUSATZMITTEL

a Das Waschmittelfach ihrer Waschmaschine verfügbar über drei Abteilungen.
b Füllen Sie Wasch- und Zusatzmittel vor dem Starten des Waschprogramms in die darauf vorgesehene Abteilung des Waschmittelfachs.
Auch die Verwendung von Flüssigwaschmittel ist möglich. Dazu benötigen Sie einen speziellen Einsatz für das Waschmittelfach, den Sie als Zubehörteil bei ihrem Kundendienst erwerben können.

Der Einsatz für Flüssigwaschmittel muss in der Abteilung für den Hauptwachgang angebracht werden.

Bitte beaichen!

Die Füllmenge des

Flüssigwaschmittels darf auf keinen Fall den an der Seite des Einsatzes mit MAX markierten Höchstkullstand überschreiben.

Bitte beachten Sie, dass die Dosierung des Waschmittels von folgenden Faktoren abhängt:

Menge der Wäsche.
Verschmutzungsgrad der Wäsche.
Härtegrad des Wassers (Information über den Härtegrad des Wassers erhalten Sie bei ihrer ortlichen Verwaltung).

Bitte bechten!

Bei hohem Härtegrad des Wassers empfehlen wir die Verwendung eines Produktes zur Wasserenthaltartung.

Hinweis zum Umweltschutz

Waschmittelkonzentrate sind weniger belastend für Natur und Umwelt.

Höhere Dosierung des Waschmittels verbessert nicht das Waschergebnis sondern verursacht nur unnötige

Kosten und eine zusätzliche Belastung der Umwelt.

Bitte beachten Sie bei der Dosierung des Waschmittels immer bereits die Anweisungen des Herstellers.

3 AUSWAHL DES PROGRAMMS ZUM WASCHEN UND TROCKNEN

bedienen des geräts und praktische hinweise

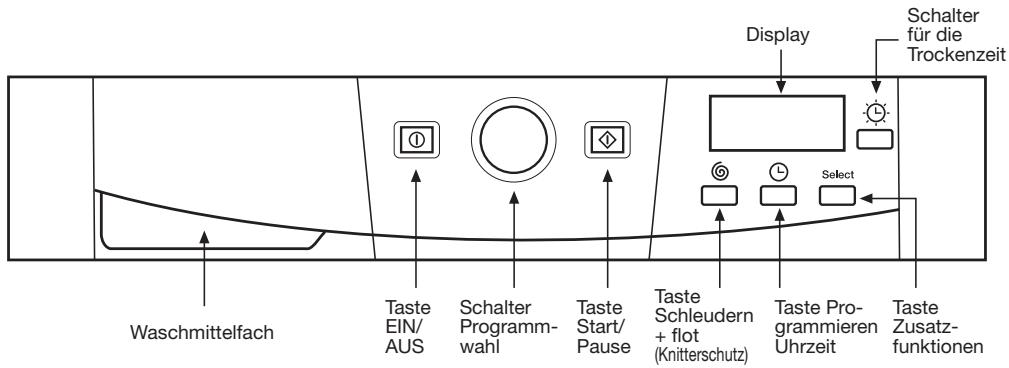

Um das Programm zum Waschen und Trocknen auszuwahlen, führen Sie die folgenden Schritte aus:

Schalten Sie mit der ON / OFF Taste die Maschine ein.

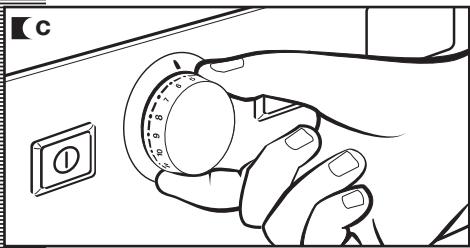

b Ziehen Sie den Drehknopf zur Programmwahl Heraus.
Wahlen Sie das Programm zum Waschen aus, indem Sie den Drehknopf zur Programmwahl drehen (siehe Tabelle der Waschprogramme).

Um ein Programm zum Trocknen auszuwahlen, führen Sie die folgenden Schritte aus:

a Wahlen Sie die Zeit zum Trocknen, in dem Sie den Schalter für die Zeitwahr drücken.

Auf der Anzeige wird die Zeit angezeigt.
Sie erhöht sich, wenn Sie auf den Schalter für die Trockenzeit drucken.

Wenn Sie eine Option Waschen + Trocknen wahlen, daß die Füllung nicht länger als 4 Kg. sein (1,5 Kg. bei Programmen mit sensiblen Geweben).

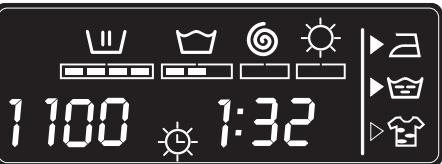

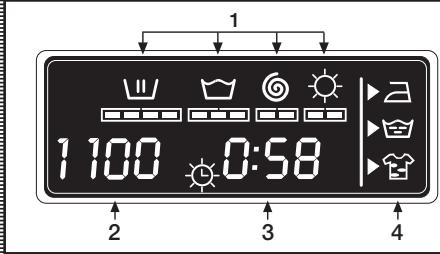

Nach der Auswahl des Programms erschinen auf dem Display die folgenden Angaben:

1 Phasen des Programms für Waschen und Trocknen

Waschen

Spulen

Schleudern

Trocknen

2 Zahl der Umdrehungen
3 Nr. des Programms (für eine Sekunden) und danach die effektive Laufzeit des Programms.
4 Zusatzfunktionen

Bügelleicht

Extraspülgang

Intensivwäsche

Es kann zwischen vier verschiedene Programmtypen gewählt werden:

Grundprogramme

Schonprogramme

Zusatzprogramme

Programme zum Trocknen

Umweltschutzhinweis

Wahlen Sieitte sorgfaltig das richtige Waschprogramm und vermeiden Sie eine Vorwäsche, falls diese nicht unbedingt notwendig ist. Sie sparen dadurch Kosten und traben zum Umweltschutz bei.

WASCHPROGRAMMS
Grundprogramme	Feinwäsche	Zusatzprogram	Prog. zum Trocknen
1 Kaltwäsche	8 Feinwäsche kalt	12 Spullen	14 Normales Trocknen
2 Schnellwäsche 30°C	9 Feinwäsche 30°C	13 Schleudem	15 Sensibles Trocknen
3 Hauptwäsche 30°C	10 Feinwäsche 40°C		16 Entleeren/Beenden
4 Hauptwäsche 40°C	11 Feinwäsche 60°C
5 Hauptwäsche 60°C
6 Hauptwäsche 90°C
7 Vonnwäsche 60°C

	Programm		Empfohlene Temperatur	Gewebeart	Wahllasten
					Extra-splänen	Intensivwäsche	Bügel-leicht	Jaschel-Schwerpflege	One Schlüssen	Kühlerschutz
Grundprogramme	1	Kaltwäschene	Kalt	Baumwolle/Leinen empfindliche Farben sehr leichte Verschmutzung	JA
	2	Schnellwäschene 30°C	30	Baumwolle/Leinen Weiss/Bunt sehr leichte Verschmutzung	JA	NEIN	JA
	3	Hauptwäschene 30°C	30	Baumwolle/Leinen empfindliche Farben leichte Verschmutzung	JA
	4	Hauptwäschene 40°C	40	Baumwolle/Leinen farbechte Wäsche leichte Verschmutzung	JA
	5 (*)	Hauptwäschene 60°C	60	Baumwolle/Leinen farbechte Wäsche normale Verschmutzung	JA
	6	Hauptwäschene 90°C	90	Baumwolle/Leinen weisse Wäsche starke Verschmutzung	JA
	7	Vorwäschene 60°C	60	Baumwolle/Leinen weiss/farbecht starke Verschmutzung	JA
Schonprogramme	8	Feinwäschene kalt	Kalt	Synthetik/Mischgewebe Baumwolle empfindliche Farben sehr leichte Verschmutzung	JA
	9	Feinwäschene 30°C	30	Synthetik/Mischgewebe Baumwolle empfindliche Farben leichte Verschmutzung	JA
	10	Feinwäschene 40°C	40	Synthetik/Mischgewebe Baumwolle empfindliche Farben normale Verschmutzung	JA
	11	Feinwäschene 60°C	60	Synthetik/Mischgewebe Baumwolle weiss/farbecht normale Verschmutzung	JA
Zusatzprogramme	12	Spullen	-	Baumwolle/ Baumwoll-MischgewebeSynthetik/Feinwäschene Wolle/Mischgewebe mit Wolle	JA	NEIN	JA
	13	Schleudern	-	Baumwolle/ Baumwoll-MischgewebeSynthetik/Feinwäschene Wolle/Mischgewebe mit Wolle	NEIN		JA
Prog. zum Trocknen	14	Normales Trocknen	-	Baumwolle/ Leinen	-
	15	Sensibles Trocknen	-	Synthetische Stoffe/Mischungen	-
	16	Entleeren/Beenden	-	Baumwolle/ Baumwoll-MischgewebeSynthetik/Feinwäschene Wolle/Mischgewebe mit Wolle	NEIN

(*) Programm zur Bewertung des Waschens und des Energieverbrauchs gemass Richtlinie EN60456, beirücken der Tasse Intensiwäsche.

Fassungs-vermögenMax. (Kg)	Fach für Waschmittel und Zusatzmittel	Beschreibung des Programms	TURBO TIME PLUS
			Gesamt-verbrauch KWh/Liter	Dauer ca.(Minutes)
6	M	Hauptwäsche, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	0,15/49	60
1,5		KURZE LAUFZEIT, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	0,20/30	30
6		Hauptwäsche, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	0,40/49	82
6			0,65/49	87
6			1,02/49	91
6			1,90/55	110
6	M	Vorwäsche, Hauptwäsche, Spülen, Aufnahme von Zusatzprodukten wenn gewünscht, langes Schleudern am Ende	1,45/60	105
3	M	Feinwäsche, Spülen, automatische Aufnahme von Zusatzprodukten wenn gewünscht, leichtes Schleudern am Ende	0,15/55	50
3			0,35/55	50
3			0,60/55	55
3			1,00/55	70
6	M	Spülen, automatische Aufnahme von Zusatzmitteln wenn gewünscht, langes Schleudern am Ende	0,05/30	23
6	-	Entleeren und langes Schleudern am Ende	0,05/0	10
4	-	Normales Trocknen	2,8/48	160
3			1,8/27	100
1,5	-	Sensibles Trocknen	1,2/26	95
6	-	Entleeren und Programmende Vorrücken zum Programmend	0,00/0	2

HINWEIS: der Verbrauch in KWh und in Liter ist Schwankungen unterwonen, je nach Art und Menge der Wäsche, je nach Wasserdruck etc.

4 AUSWAHL SCHLEUDERPROGRAMME

bedieren des geräts und praktische hinweise

SCHLEUDERN

Die Zusatzprogramme werden immer erst nach der Wahl des Waschprogramms eingestellt.
Wird das Waschprogramm nachträglich geändert, werden die eingestallen
Zusatzfunktionen automatisch annuliert.

Taste zur Wahl des Schleudergangs und des Knitterschutz-Programms (flot)

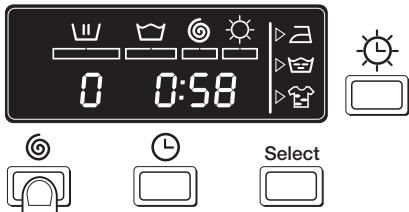

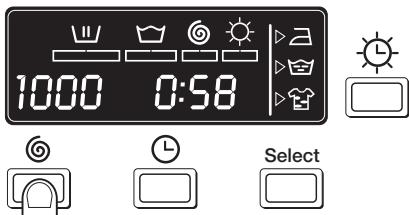

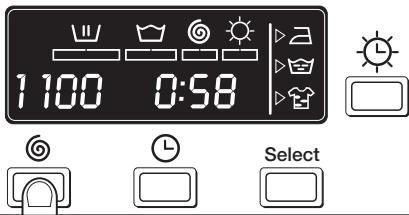

Die Drehzahl kann geändert werden, indem man wiederholt auf die Schleudertaste drückt. Die Drehzahl reduziert sich darauf in 100er Schritten bis 400 bei Modellen mit Display. Bei Modellen ohne Display leuchtet die Betriebsleuche auf.

Das ausgewählte Programm hat eine zugeordnete Umdrehungszahl für das Schleudern.

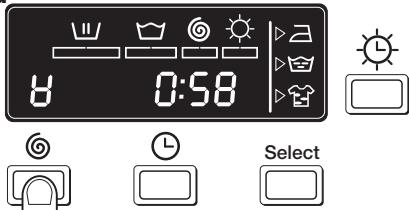

c Ohne Schleudern Durch erneutes Drucken der Wahltaste Schleudern wird der Schleudergang ausgeschelt. Dies dient zum Waschen bestimmter Wäschestücke, die nicht geschleudert werden dürfen oder nicht knittern sollen.
d Wahlmogglichkeit: flot/Knitterschutz Bei dieser Einstellung halt die Maschine im letzten Spulgang an und die Wäsche bleibt in der Trommel im Wasserbad. Wird die Einstellung ausgeschält, setzen sich das Programm automatisch fort, das Wasser wird abgepumpt und die Maschine beginnt zu schleudern. Diese Einstellung ist sinnvoll wenn sie bei Programmende die Wäsche nicht那么简单 aus der Maschine halten konnen und das Knittern durch längeres Verbleiben der geschleuderten Wäsche in der Trommel vermeiden möchten.

a

b

【c

d

STARTZEITVORWAHL

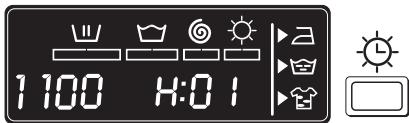

Taste zur Programmierung des Waschbeginns Eine Startzeitvorwahl von bis zu 24 Stunden ist möglich. Die Startzeit kann erst nach der Auswahl des Waschprogramms eingestellt werden.

Drücken Sie zum Einstellen der Startzeit die Uhrzeit-Tast. Mit jedem Drücken der Taste wird die Startzeit um eine Stunde vorgestellt. Bei Modellen mit Display wird mit jedem Impuls der Start der Maschine um eine weitere Stunde verzögt. Jedes Druppen verzögt den Beginn um eine weitere Stunde.

Annullieren der Startzeit

Zum Annulieren der Startzeit wird ebenfals die Uhrzeit-Taste gedrückt. Sobald Sie bei 24 Uhr angelangt sind, drucken Sie die Taste ein weiteres Mal und die Startzeit wird annuliert. Bei Programmwechsel wird die eingestellte Startzeit ebenfals automatisch annuliert.

ZUSATZFUNKTIONEN

Wahltaste für die Zusammenfunktionen, je nach Waschprogramm.

Es gibt 3 Optionen: Einfaches Bügeln, Extra Spülen und Intensives Waschen. Betätigten Sie die Taste und die gewünschte Option wird angezeigt.
Durch das Drücken mehrer Tasten können sie auch zwei oder drei Zusatzfunktionen kombinierten, je nach dem eingestillten Waschprogramm.

Taste: Leichtbügeln (3)

These Einstellung verhinder Faltenbildung bei der Wäsche durch spezielle Trommeldrehungen nach dem Schleudern, durch die die Wäsche aufgeschüttelt wird und so leichter zu bögeln ist.

Taste:Extrasprülen

Die Wäsche wird länger und dadurch intensiver gesplült als bei den Standardprogrammen. Dies wird beim Waschen von grossen

Wäschemengen empfohlen und für Personen mit empfindlicher Haut.itte beachten Sie, dass dadurch auch der Wasserverbrauch erhöht wird.

Taste: Intesivwäsche (

These Einstellung wird besonders empfohlen bei starkverschmutterz Wäsche und Flecken.Durch die Verlängerung des Waschzyklus wird ein intensiveres Waschergebnis erzieht.

a

b

Select

Bitte beachten!

Wird während der Einstellung der Zusatzfunktionen das Programm gewechselt oder die Taste ON/OFF gedrückt, werden alle bis dahin gewählten Zusatzfunktionen annuliert.

INBETRIEBNAHME

Taste Start/Pause

a Drücken Sie zum Starten der Waschmaschine die Taste Start/Pause. Auf der Anzeige wird in jedem Moment die Zeit angezeigt, die bis zum Ende des Wasch- und Trockenvorgangs fehlt.

a

VERRIEGELUNG

AuswahlderBlockierung

Über die Blockierung wird gesichert, dass bei der Betätigung der Tasten das ausgewählt Programm und die Optionen zum Waschen und Trocknen nicht beeinflusst werden. Es wird benutzt, um zum Beispiel Eingriffe von Kindern zu verhindern.

Aktivieren Sie die Verriegelung erst nach dem Einstellen des Waschprogramms und der Zusammenfunktionen.

Auslösen der Verriegelung

a Die Verriegelung wird durch Drücken der Taste Start / Pause während mindestens drei Sekunden ausgelost. Auf dem Display sehen Sie, ob die Verriegelung ausgelost wurde.

Lösen der Verriegelung

Die Verriegelung der Tasten wird bei Ende des Waschprogramms automatisch gelöst. Wenn Sie die Verriegelung bei laufendem Waschprogramm lösen möchen, halten Sie die Starttaste erneut während drei Sekunden gedrückt. Nach den drei Sekunden erscheint die Anzeige der Verriegelung auf dem Display mit dem Hinweis Pause.

Durch Drücken der Taste ON/OFF wird die Verriegelung gelöst.

a

b

ABLAUF DES

WASCHPROGRAMMS

Wenn das Programm sich im Betrieb befindet, kann auf der Anzeige angezeigt werden, in welcher Fase es sich befindet und wie viel Zeit bis zur Beendigung noch fehlt.

Die einzelnen Waschphasen erscheinen aufeinanderfolgend im oberen Teil des Displays, gemass dem Ablauf de Programms. Die bis zum erreichen des Programmendes benöttige Zeit erscheint ebenfalls auf dem Display. Die Anzeige wird nicht pro Minute, aber in regelmässigen Abständen aktualisiert.

Sie können durch Drücken der entsprechenden Taste weitere Zusatzfunktionen einstellen, allerdings darf das Waschprogramm die jeweilige Phase noch nicht erreicht haben und Zusatzfunktion muss für das eingestellte Programm vorgesehen sein.

Die Betätigung der Taste für den verzögerten Start hat während des Waschbetriebs keine Wirkung.

Das Drucken der Taste Start / Pause bei laufendem Waschprogramm lost die Funktion PAUSE aus.

Wenn Sie während des Wasch- und Trockenvorgangs das Programm über den Wahlschalter ändern, bleibt die Maschine in einer PAUSE stehen und das Programm wird annulliert.

Drucken Sie zum Herausnemen oder Hinzufugen eines Wäschestücks die Taste Start / Pause. Versichern Sie sich, dass der Wasserstand unter der Höhe der Ladeluke liegt und die Temperatur in der Wäschetrommel nicht zu heiss ist. Drucken Sie danach erneut die Taste Start / Pause und das Waschprogramm wird fortgesetzt.

STROMAUSFALL

Kommen es zu einem Stromausfall, nimmt die Maschine nach dem Wiederherstellen der Stromversorgung GENU dORT den Betrieb wieder auf, wo er unterbrochen wurde (die Informationen werden während mehrerer Stunden gespeichert).

hinweise

■ Genaues Ausrichten der Maschine mit den Einstellfüssen verringert die Gerauschentwicklung beim Schleudern.
Waschen Sie, wenn möglich, in einem Waschgang Kleidungsstücke unterschiedlicher Grösse. Dadurch wird die Wäsche gleichmässiger in der Trommel verteilt und das Schleuderergebnis verbessert.
Alle Modelle verfügen über ein Sicherheitsystem, das den Schleudervorgang unterbindet, wenn die Wäsche zu sehr auf einer Seite der Trommel konzentriert ist. Auf diese Weise werden zu starke Vibrationen verhindert. Solte Sie feststellen dass die Wäsche nicht ausreichend geschleudert wurde, verteilen sie sie gleichmäßig in der Trommel und schleudern sie erneut.

WARTUNG

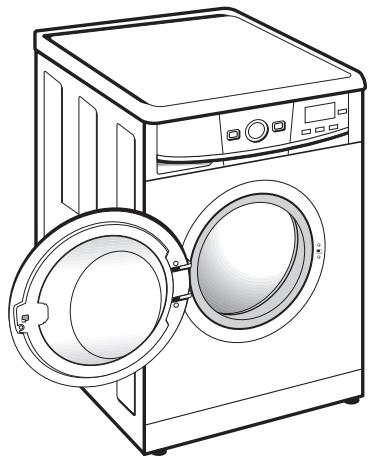

Lassen Sie nach jedem Waschen die Trommeltür der Maschine eine Weile offen stehen, damit die Luft ungehindert in der Maschine zirkulieren kann.

Es wird empfohlen, in regelmässigen Abständen, je nach Härte des Wassers, ein komplettes Waschprogramm mit einem Anti-Kalk-Mittel durchlaufen zu halten. Dadurch verlangerns Sie die Lebensdauer ihrer Waschmaschine.

Ziehen Sieitte den Netzstecker bevorsie die Maschine reinigen oder warten.

1 REINIGUNG DES WASCHMITTELFACHS

Reinigen Sie das Waschmittelfach, sobald sich darin Wasch- oder Zusatzmittel abgelagert haben.

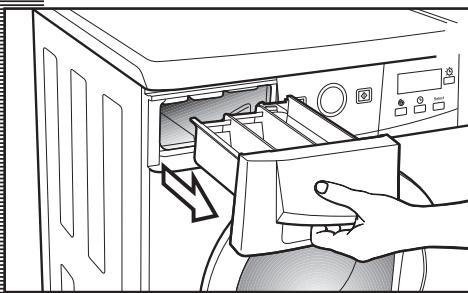

Entnehmen Sie das Waschmittelfach, in dem Sie es mit Schwung aus der Maschineziehen.
Reinigen Sie die Abteilungen des Waschmittelfachs mit lauwarmem Wasser und einer Bürste.
c Nehmen Sie die Siphons in den Abteilungen für Zusatzmittel des Waschmittelfachs hers aus und reinigen Sie sie. Setzen Sie sie danach wieder ein und versichern Sie sich, dass sie gut sitzen. Geben Sie dann die Waschmittelschublade wieder in die Maschine.

Ein schlecht sitzender oder verschmutzter Siphon behindiert die Aufnahme von Zusatzmitteln und hat zur Folge, dass nach dem Waschen Wasserreste im Waschmittelfach übrigbleiben.

REINIGUNG DES FILTRES

Reinigen Sie den Filter, wenn die Pumpe durch Gegenstände blockiert wurde, die in die Maschine geraten sind.

a Öffnen Sie den Deckel am Sockel, indem Sie auf den Flansch drücken und leicht an ihm ziehen.
b Um das Wasser aufzufangen, das beim herausnehmer des Filters hersauslauft, geben Sie vorher einen Teller oder ein andere Gefäss darunter.
C Drehen Sie den Filter eine viertel oder halbe Umdrehung nach links. Das Wasser beginnnt herauszulaufen.
d Sobald das Wasser aus dem Filter abgelaufen ist, drehen sieihn so lange, bis sieihn Herausnahmen konnen. Zu diesen Zwecke ziehen Sieihn vorsichtig nach vorn.

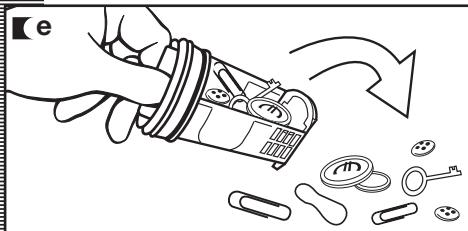

Entferen Sie die Gegenstände, die möglicherweise durch den Filter aufgegangen wurden, und reinigen Sie ihn von Fuseln.
f Setzen Sie den Filter ein und bringen Sie die Sockelklappe wieder an.

Zum Vermeiden von Verbrühenungen führen Sie diesen Vorgang nicht aus, wenn die Temperatur des Waschwassers über 30^ beträgt.

REINIGUNG VON AUSSEN

Verwenden Sie zur Reinigung der Maschine von Aussen lauwarmes Seifenwasser oder ein mildes Reinigungsmittel, keine Scheuermittel und keine Lösungsmittel.

Entfernen Sie sofort Waschmittel oder Zusatzmittel, das aus dem Waschmittelfach ausgegetreten ist, daß ceses die Oberfläche des Geräts angreift.

sicherheit und problemlösungen

Bestimmte Probleme, die beim Betrieb der Maschine auftreten können, setzen sich durch das Befolgen der unter aufgeführten Anweisungen möglicherweise selbst beheben.

Besteht das Problem weiter,
benachrichtigen sieitte ihren
KUNDENDIENST.

Bitte beachten!

Öffnen Sie auf keinen Fall selbst das Gerä! Im Inneren des Geräts befindet sich keine Sicherung oder analoge Komponente, die vom Benutzer ausgewechselt werden können.

Anzeige	Mögliche Störungen
FO1	Es lauft kein Wasser in die Maschine ein
FO2	Wasser lauft nicht ab, Maschine schleudert nicht
CO3	Maschine schleudert nicht
FO4	Maschine startet nicht
FO5
·	Benachrichtigen Sieitte den technischen Kundendienst
·
F10

MÖGLICHE STÖRUNGEN

Warum startet die Maschine nicht?

Wenn die Maschine nicht startet kann das folgende Grunde haben:

■ Prufen Sie, ob die Tür richtig geschlossen ist.
Die Waschmaschine ist nicht an das Stromnetz angeschlossen, oder es liegt kein Strom an den Leitungen.
Die Start/Pause Taste wurde nicht gedrückt.
■ Wenn die Tür der Waschmaschine nicht richtig geschlossen ist, erscheid auf dem Display F04.

Warum vibriert die Maschine zu stark oder entwickelt übermässigen Lärn?

Dies kann folgende Ursachen haben:

Die Blockier- und Transportschrauben wurden nicht entfernt.
Die Maschine ist nicht richtig ausgerichtet oder steht nicht gut auf dem Boden.

Warum lauft kein Wasser in die Maschine?

Die Anzeige F01 -kein Wasserzulauf- kann dadurch bedingt sein, dass das Wasser abgestellt ist, der Hahn des Wasserzulaufs abgedreht ist, oder der Eingangsfilter der Maschine verstoptf ist.

Zum Beseitigen der Störung konnen Sie folgenden tun: Warten Sie, bis die Wasserversorgung wieder gewährleistet ist, öffnen Sie den Hahn des Wasserzulauft,lös Sie den Zulaufschlauch und reinigen Sie den Filter. Wenn dieser Fehler auftritt, erscheidt au f dem Display F01.

Warum lauft das Wasser nicht ab und die Maschine schleudert nicht?

Das Erscheinen von F02 kann folgende Grunde haben: Blockierung der Motorpumpe die für das Abpumpen des Wassers zuständig ist, Verstopfung in der Rohrleitung des Gebäudes oder unsachgemasser elektrischer Anschluss der Motorpumpe.

Massnahmen: Liegt die Ursache des Problems in der Behinderung der Motorpumpe durch Verstopfung des Filters, beheben Sie das Problem wie in Kapitel 2, Wartung und Reinigung der Maschine, beschreiben. Wenn dieser Fehler auftritt, erscheint auf dem Display F02.

Warum Schleudert die Maschine nicht?

Dies ist bedingt durch die ungleichmäßige Verteilung der Wäsche in der Trommel und kann übermäßige Vibrationen zur Folge haben.

• Stellen Sie erneut ein Schleuderprogramm ein. Wenn dieser Fehler auftritt, erscheint auf dem Display C3.

Warum ist beim Waschen kein Wasser in der Trommel zu sehen?

Dies liegt daran, dass die Maschine über ein System verfügt, das sich an die Wäschemenge und die Stoffart anpasst, und die Wassermenge und den Energieverbrauch automatisch darauf einstellt, um die Umweltbelastung so gering wie möglich zu halten. Auch wenn die Wassermenge, die sie durch die Einfüllöffnung wahrnehmen, niedrig erscheint, besteht kein Grund zur Beunruhigung. Das Wasch- und Spülergebnis ist trotzem optimal.

Warum bleibt Wasser im WaschmittelfachTomorrow?

Warum lassst sich die Einfüllöffnung nicht sofort nach dem Ende des Waschgangs öffnen?

Warum stimmt die auf der Uhr angezeigte Restzeit nicht mit der tatsächlichen Zeit des Endes des eingestillten Zyklus überein?

Andere Hinweise

Dies kann seine Ursache darin haben, dass das Waschmittelfach gereinigt werden muss. Diese einfache Vorgang wird im Kapitel Wartung und Reinigung des Geräts beschrieben.

1- Reinigung des Waschmittelfachs.

Moderne Waschmaschinen sind mit verschiedene Sicherheitssystem ausgestattet. Eines davon besteht darin, dass sich die Waschmaschine nicht öffnen{lsst, bevor die Trommel nicht komplett zum Stillstand gekommen ist. Es dauerert etwa zwei Minuten, bis sich die Trommeltür öffnen lassst.

Es handelt sich bei dieser Zeitangabe um einen Richtwert, der durch bestimmte Bedingungen während des Ablaufs des eingestellen Programes beeinträchtigt werden kann. Z.B. die Temperatur des Wassers bei Waschbeginn, die Wäschemenge oder beim Schleudern durch die Wäsche verursachtes Ungleichgewicht.

Die Waschmaschine kann auch weitere Störungen anzeigen. Wenn dies der Fall ist, erscheinen auf dem Display die Anzeigen F05, F06..., F10.

Bitte verständigen Sie in thisem Fall den Technischen Kundendienst.

Umweltschutzhinweis

INFORMATION ZUR VORSCHRIFTGEMÄSSEN ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN

Ist das Gerät nicht mehr Funktionsfähig, darf diese� nicht gemeinsam mit dem üblichen Hausmull entsorgt werden.

Das Gerät kann ohne jegliche Kosten in speziell darauf vorgesehenen Annahmestellen abgegeben werden. Die Adressen dieser Stellen erhalten Sie von ihrer örtlichen Verwaltung. Auch bestimmte Hersteller bieten diesen Service an.

Durch die getrennte Entsorgung eines Elektrogeräts vermeiden sie mögliche negative Auswirkungen auf die Umwelt und die Gesundheit, die durch eine unsachgemäßte Entsorgung ausgelösst werden konnen. Durch Verwertung und Recycling der Bestandteile des Geräts werden gleichzeitig Energie und Rohstoffe eingespart.

Ein auf dem Gerät angebrachtes Symbol weist darauf auf hin, dass these Gerät getrennt entsorgt werden muss und nicht in übliche Hausmüllbehälter gegeben werden darf.

Wenden Sie sich für alle weiteren Informationenitte an die ortliche Verwaltung oder an den Handler, bei dem Sie这点es Gerat gekauft haben.
