BEDIENUNGSANLEITUNG CKT620FD THOMSON

FR GUIDE D'INSTALLATION ET D'UTILISATION
EN GUIDE TO INSTALLATION AND USE
DE EINBAU- UND BETRIEBSANLEITUNG

Table de cuisson

Cooking Hob

Kochfeld

Pour arreter la minuterie:

Lieber Kundin, lieber Kunde,

Sie haben sogeben ein Kochfeld von THOMSON erworben, und wir dänken Ohnen davon.

Aufgrund der Erfahrungen, die wir über die Jahre hinweg haben sammeln können, haben wir ein leistungsfähiges, einfach zu benutzendes und qualitativ hochwertiges Gerät entwickelt, das他们在das Leben erleichtern soll. In der THOMSON Produktpalette finden Sie auch eine breite Auswahl an Backöfen, Dunstabzugshauben, Waschmaschinen, Wäschetrocknern, Geschirrspulern und Kuhl- und Gefrierschränken, die Sie mit Ihr dem neuen THOMSON Kochfeld abstommen können.

Im ständigen Bemühen, ihre Anforderungen an unsere Produkte optimal zu erfüllen, stehen Ihnen unser Verbraucherservice für Fragen und Anregungen immer zur Verfügung.

THOMSON

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, Funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig

Sie sollenn vor dem Einbau und der Benutzung des Geräts dieser Einbau-und Betriebsanleitung aufmerksam durchlesen, damit Sie sich sehr rasch mit dem Betrieb vertraut machen können.

• Sicherheitshinweise 30
  Umweltschutz 30
• Beschreibung des Gerätes 31

1 / EINBAU DES GERÄTS

Wahl des Aufstellungsortes 32
· Einbau 32
Anschluss 33

2/BENUTZUNG DES GERÄTS

• Beschreibung der Oberseite 34
  Kochgeschirre fur Glaskeramik 35
• Beschreibung der Bedienvorrichtungen 36
• Einschaltung des Kochfeldes 36
  Leistungseinstellung 36
  Ausschalten des Kochfeldes 36
• Seitlich erweiterte Kochzone 36
• Unabhängiger Kurzzeitwecker 36
• Einstellung der Kurzzeitwecker 36
  -utzung der „Kindersicherung" 37
• Sicherungen bei Betrieb des Kochfeldes 37

3/REGELMÄSSIGEPFLEGEIHRESGERÄTS

• Erhaltung des Gerätes 38
  Pflege des Gerätes 38

4/BESONDEREMELDUNGEN,STORFALLE

• Bei der Inbetriebnahme 39
• Bei Einschaltung 39
  Während der Benutzung 39

5/KOCHTABELLE 40

SICHERHEITSHINWEISE

Dieses Kochfeld wurde für den Gebrauch durch Privatpersonen in einer Wohnung konzipiert.

These Kochfelder sind ausschließlich für das Zubereiten von Geträken und Speisen bestimmt und enthalten keinerlei asbesthaltige Bestandteile.

- Restwärme

Solange eine in Betrieb befindliche Kochzone heiß ist, leuchtet im Anzeigefeld eine dieser Zone entsprechende Anzeige oder „H" (je nach Modell).

Wenn eine Kochzone ausgeschaltet ist und ihre Temperatur noch hoch ist, bleibt die Anzeige eingeschaltet.

Nach längerer Stromunterbrechung kann eine andere Leuchtanzeige erschieren, die sich nach Betätigung einer beliebigen Taste ausschaltet. Jedoch kann die Temperatur der leuchtenden Kochzonen erhöht bleiben.

Achtung

These Zonen nicht berühren,

Verbrennungsgefahr.

Nicht länger direkt in Halogenlampen (modellabhängig) der Kochzonen schauen.

- Kindersicherung

Das Kochfeld verfügt über eine Kindersicherung, die die Benutzung nach Abschaltung oder während des Kochvorgangs sperrt (siehe Kapitel: Nutzung der Kindersicherung).

Die Freigabe vor erneuter Benutzung nicht vergessen.

Elektrische Gefahr

Sicher gehen, dass kein in der Nähdes Kochfeldes angeschlossenes Stromkabel eines elektrischen Geräts mit den Kochzonen in Berührung kommt.

Wenn in der Glasoberfläche des Kochfeldes ein Riss auftreten sollte, das Gerätsofar

abschalten, um die Gefahr eines Stromschlags auszuschlieben.
Schalten Sie hierzu die Sicherungen aus oder trennen Sie das Gerät vom Netz.
Das Kochfeld erst wieder benutzen, wenn die Glasoberfläche ausgetauscht wurde.

UMWELTSCHUTZ

• Das Verpackungsmaterial des Gerätes ist wiederverwertbar. Führten Sie es der Wiederverwertung zu und leisten Sie einen Beitrag zum Umweltschutz, indem Sie in den dazu vorgesehenen Containerern ihrer Gemeinde entsorgen.

-In das Gerät wurden vielse wiederverwertbare Materialien eingebaut. Dieses Logo bedeutet, dass Altgeräte nicht mit anderen Abfallen zu mischen sind.Die vom Hersteller organisierte Wiederverwertung erfolgt unter optimalen Bedingungen und halt die europä

ische Richtlinie 2002/96/EG fur Abfälle aus elektrischen und elektronischen Geräten ein. Fragen Sie in der Gemeindeverwaltung oder bei ihrem Handlcer nach den nachstgelegenen Sammelpunkten für Altgeräte.

-Wir danken fur ihren Beitrag zum Umweltschutz.

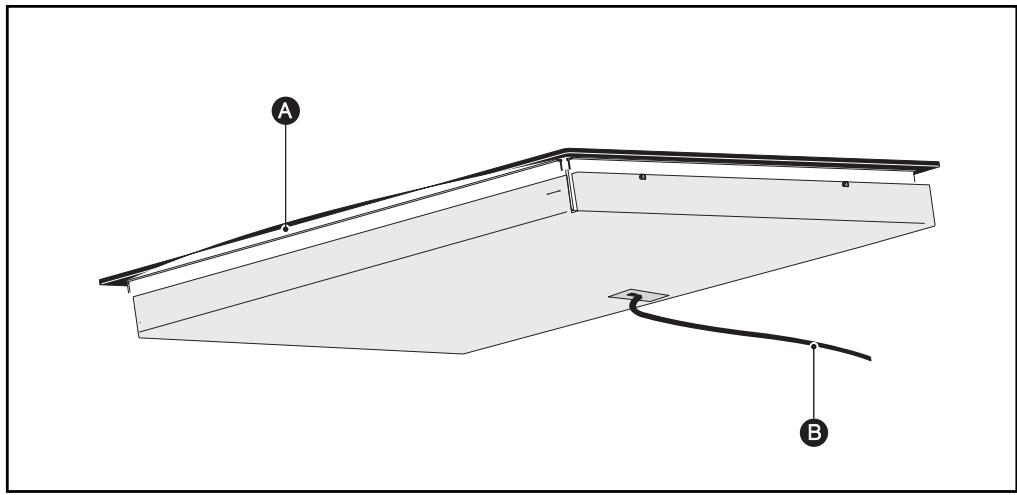

BESCHREIBUNG DES GERÄTES

Glaskeramisches Glas

Stromkabel

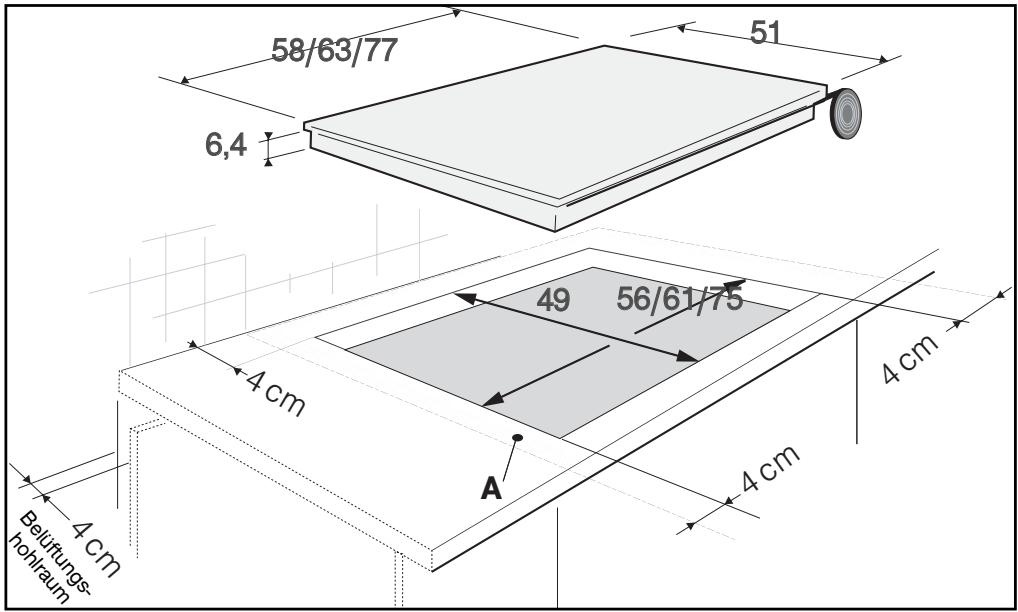

WAHL DESAUFSTELLUNGSORTES EINBAU

Das Gerät muss so platziert werden, dass der Stecker in der Steckdose zugänglich bleibt.

Der Abstand zwischen der Gerätekante und der freihtlichen Wand (oder Trennwand) muss mindestens 4 cm betragen (Zone A).

Das Kochfeld kann direkt in die Arbeitsfläche oberhalb des Backofens eingebaut werden. (Mindestabstand 10 mm)

Beachten Sie beim Einbau oben abgebildete Skizze.

Um einen dichen Abschluss des Kochfelds mit der Arbeitsfläche zu gewährleisten, kleben Sie entlang der aufliegenden Kanten des Gerats die Schaumdichtung auf, die zum Lieferumfang Ihr's Gerats gehört.

- ANSCHLUSS

These Kochfelder müssen über eine Steckdose gemäß IEC 60083 Veröffentlichung oder mit einer omnipolaren Abschaltvorrichtung nach den gültigen Einbauregeln an das Netz angeschlossen werden.

Bei Einschaltung des Kochfeldes oder nach längerem Stromausfall erscheint ein Leuchtcode auf der Bedientastatur. Warten Sie etwa 30 Sekunden, bis die Anzeige erlischt, bevor Sie Ihr Kochfeld benutzen (These Anzeige ist normal und dient ggf. Ihrem Kundendienst. Der Benutzer des Kochfeldes braucht sie auf keinen Fall berücksichtigten.)

Achtung

Um jegliche Gefahr auszuschalten, muss ein beschädigtes Kabel vom Hersteller, dem Kundendienst oder einer Person vergleichbarer Qualifizierung ausgetauscht werden.

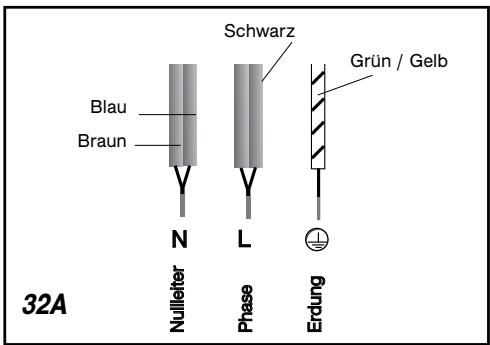

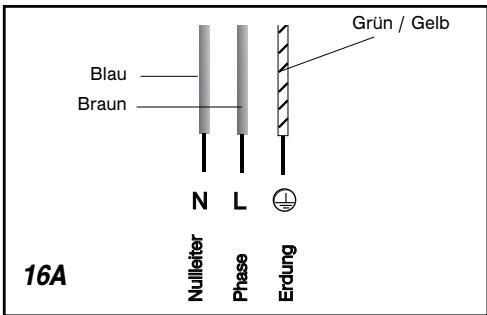

Anschluss 220-240V\~

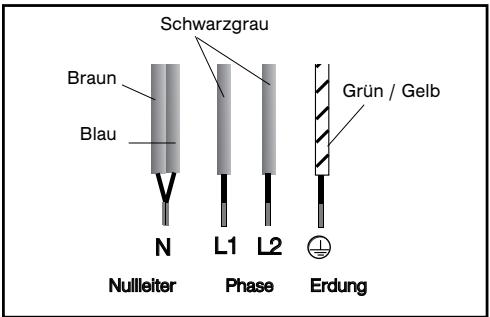

Anschluss 400V 2N ~ - 16A

Die 2 Phasendrähte L1 und L2 vor dem Anschluss trennen.

Bei Fehlfunktion des Kochfeldes mit 400 V 2N dreiphasigem Anschluss prufen, ob der Nulleiter richtig angeschlossen ist.

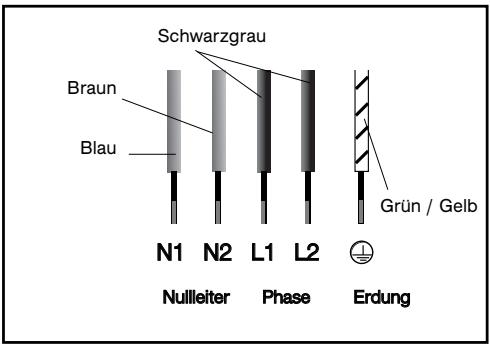

- Anschluss 2 x 230 V 2L+2N ~ - 16 A

Trennen Sie die Drähte vor dem Anschlieben.

Anschluss 400 V 3~ - 16A

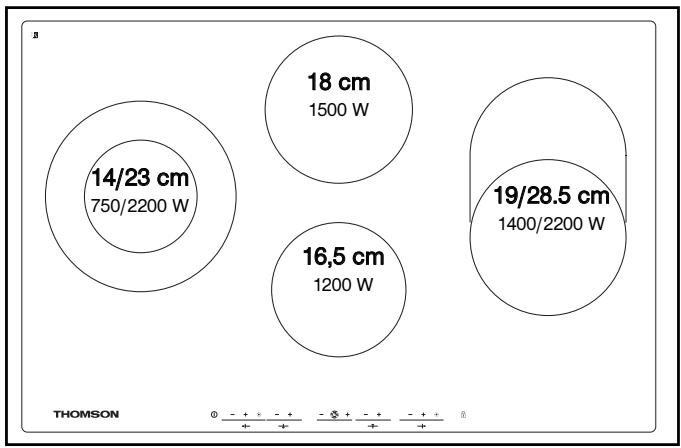

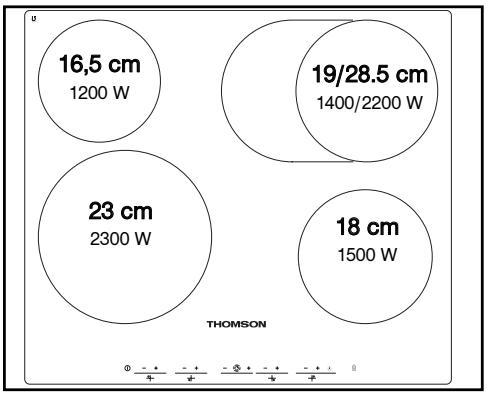

BESCHREIBUNG DER OBERSEITE

CKT620

CKT820

KochGeschirRE FÜR GLASKERAMIK

- Das Kochgeschirr

Es muss für das Kochen mit Strom konzipiert sein.

Der Boden muss eben sein.

Am besten Kochgeschirre aus folgenden Werkstoffen benutzen:

• Edelstahl mit dickem Dreimetalboden oder „Sandwichboden".
• Aluminium: Mit dickem glatten Boden.
• Emaillierter Stahl

Anwendung

Eine höhere Einstellung ist erforderlich bei:

-groBen Mengen
-Kochvorgangen mit einem Kochgeschirr ohne Deckel
- Benutzung eines Kochtopfes aus Glas oder Keramik.

Eine niedrigere Einstellung ist erforderlich bei:

-Kochen von Speisen, die leicht anbrennen (mit niedriger Einstellung beginnen, sie kann bei Bedarf erhöht werden).
- Überlaufen (den Deckel abnehmen oder den Kochtopf entfern, dann die Einstellung verringn).

Energieeinsparung

Zum Abschluss des Kochvorgangs auf Position 0 stellen und damit das Kochgeschirr stehen给你们, damit die angesammelte Hitze genutzt wird. (Sie sparen damit Energie).

Den Deckel so oft wie möglich aufsetzen, um Wärmeverluste durch Verdunstung zu verrin-gern.

- Automatische Regelung der Kochzonen

Die Kochzonen regeln sich automatisch, sie leuchten auf und verlöschen, um die gewählte Leistung konstant zu halten. Somit bleibt die Temperatur homogen und dem Garen der Nahrungsmittel angepasst.

Die Häufigkeit des Aufleuchtens ist je nach gewähler Leistung unterschiedlich.

Empfehlung Fin Kochgress

Ein Kochgeschirr in angemessener GroBe benutzen. Der Bodendurchmesser des Kochgeschirrs muss gleich groB oder groBer als die Kochzone sein.

Kein leeres Kochgeschirr auf einer Kochzone stehen halten.

Kein Kochgeschirr mit freiem Öl oder Fett unbeaufsichtigt auf einer Kochzone stehen给你们.

BESCHREIBUNG DER BEDIENVORRICHTUNGEN

A Ein/Aus-Taste des Kochfeldes.
Leistungstasten - + pro Kochzone.
Tasten des Kurzzeitweckers der Kochzonen.

EINSCHALTUNG DES KOUCHFELDES

-Taste ① Ein des Kochfeldes drucken.

- LEISTUNGSEINSTELLUNG

-Auf die Tasten- ^+ der Kochzone drucken, fur die die Leistung eingestellt werden soll. Vorgang fur die anderen Kochzonen wiederholen.

AUSSCHALTEN DES KOUCHFELDES

Zur Ausschaltung einer Kochzone mehrere Sekunden lang gleichzeitig auf die Tasten n + " und n - " oder auf die Taste _n - " drücken, bis 0 entscheid.

Über die Taste ① alle Kochzonen des Kochfeldes ausschalten.

- SEITLICH ERWEITERTE KOUCHZONE

Die zusätzliche Kochzone kann nur verwendet werden, wenn der Hapterwärmungsbereich in Betrieb ist.

Zur Inbetriebnahme:

-Kochzone einschalten.

• Auf Taste drücken, ein Signatton bestätigt den Vorgang, oder in der Anzeige werden Leistungsstufe und ein "E3 angezeigt. Falls erforderlich, regeln Sie die Leistung nach.

Die seitliche Erweiterung auszuschalten :

• Taste drucken, ein Signalton bestätigten den Vorgang.

UNABHÄNGIGER KURZZEITWECKER

1 - Funktioniert nur bei ausgeschalteten Kochfeld

3-Dauer von bis zu 99 Minuten einstellen. Den Kurzzeitwecker durch gleichzeitiges Drucken von _,\text{一}) und (_ { \text{一} } + ") ausschalten.

Hinweis

Der unabhängige Kurzzeitwecker

kann nicht bei eingeschalteten Kochfeldern benutzt werden.

EINSTELLUNG DER KURZZEITWECKER

Zur Einstellung der Garzeit steht fur jeder Kochzone ein Kurzzeitwecker zur Verfügung. Durch aufeinanderfolgenden Drucken der Taste wird die Kochzone ausgewählt, der der Kurzzeitwecker zugeordnet werden soll. Bei den Modellen CKT620* leuchtete eine Kontrollleuche auf.

Beim Modell CKT820* I blinken die Leistungsanzeige und ein Punkt

- Benutzung des Kurzzeitweckers:

1-Kochzone einschalten
2-Leistung einstellen.
3 - Die Anzeige des Kurzzeitweckers auf diese Kochzone einstehen.
4- Zeit über Druck auf n + " oder n - " einstellen. Am Ende der Kochzeit schaltet die Kochzone sich aus, der Kurzzeitwecker zeigt 0 an und ein Signalton ertont.

5-Um den Signaton auszuschalten, drucken Sie auf die Taste ^一+ oder 一 des Kurzzeitweckers.

- Änderung der Einstellungen des Kurzzeitweckers:

1-Die Anzeige des Kurzzeitweckers auf die zu andernde Kochzone einstellen.
2-Die Tasten ^ 十 oder-"des Kurzzeitweckers drucken.

Ausschalten des Kurzzeitweckers

1-Die Anzeige des Kurzzeitweckers auf die gewünschte Kochzone einstellen.
2-Einige Sekunden gleichzeitig die Tasten ^ 十 + ^ 一 und-"des Kurzzeitweckers oder die Taste" des Kurzzeitweckers bis 0 drucken.

-Einschalten eines anderen Kurzzeitweckers

Drehschalter auf ein anderes Kochfeld dren. Die Anzeige leuchtet stark auf, die Dauer einstehen.

Achtung

Wenn mehrere Kurzzeitwecker in

Betrieb sind, zeit die Kontrollleuche oder der blinkende Punkt in der Leistungsanzeige das Kochfeld an, für das der Kurzzeitwecker geändert oder ausgeschelt werden kann.

- NUTZUNG DER „KINDERSICHERUNG“

Das Kochfeld verfügt über eine Kindersicherung, die die Bedientasten im abgeschalteten Zustand (zum Beispiel für die Reinigung) oder beim Kochen (dämit die Einstellungen erhalten bleiben) sperrt.

Aus Sicherheitsgrunden ist nur die Aus-Taste immer aktiv und lasst die auch die Abschaltung verriegelter Kochzonen zu.

Verriegelung

Verriegelungstaste drucken, bis die Kontrolleuche aufleucht et und ein Signalton die Einstellung bestätigt.

- Verriegelung des Kochfelds während des Betriebs

Die Anzeige der in Betrieb befindlichen Kochzonen zeigt abwechselnd die Leistung und das Verriegelungssymbol.

Wenn Sie auf die Tasten Leistung oder

Kurzzeitwecker der in Betrieb befindlichen Zonen drucken, leuchtet die Kontrollleuchte der Verriegelung auf und erlischt nach einigen Sekunden,

Lediglich die "Aus"-Taste ist immer aktiviert.

Bei den nicht in Betrieb befindlichen Kochzonen leuchten bei Drucken der Tasten „Ein/Aus" das Symbol und die Tasten.

Nach einigen Sekunden verlöscht die Anzeige,

Das Kochfeld ist im ausgeschalten Zustand verriegelt

Die über der Taste liegende Kontrolleuche für die Verriegelung leuchtet nicht. Durch kurzen Impuls auf diese Taste leuchtet die Kontrolleuche.

Die Kontrollleuche leuchtet auf, wenn Sie die Ein/Aus Taste einer der Kochzonen betätigten.

- Entriegelung

Die Verriegelungstaste drucken bis die Kontrolleuche erlischt und ein doppelter Signalon die Einstellung bestätigt.

Empfehlung

Vor der erneuten Benutzung an die

Entregelung des Kochfeldes denken (siehe Kapitel: „Nutzung der Kindersicherung").

SICHERUNGENBEIBETRIEB DESKOCHFELDES

- Auto-Stopp System

Das Kochfeld ist mit einem „Auto-Stopp System" ausgerüstet, das eine Kochzone nach einer voreingestellen Zeit automatisch abschaltet (je nach eingestellter Leistung zwischen 1 und 10 Stunden), wenn vergessen wurde, sie auszuschalten.

Wenn these Sicherung ausgelost wird, wird das Ausschalten der Kochzone durch die Anzeige "AS" oder "A" im Bedienfeld und einen Signalton über etwas 2 Minuten angezeigt. Zur Abschaltung eine beliebige Taste drücken.

Ein doppelter Signalon bestätigt die Einstellung.

- ERHALTUNG DES GERÄTES

.StoBeinwirkung durch Kochgeschirr vermeiden:

Die glaskeramische Oberfläche ist sehr wunderstandsfähig, jeder nicht unzerbrechlich.

.Keinen heiben Deckel flach auf das Kochfeld legen. Ein „Saugnapf"-Effekt konnte die glaskeramische Oberfläche beschädigen.
. Reibung von Gefäßen auf der Glaskeramikfläche vermeiden, da auf Dauer ihr Dekor beschädigt werden kann.
.Kein Kochgeschirr auf Rahmen oder Zierleiste (modellabhängig) stellen.
. Behalter mit rauem oder verbeultem Boden vermeiden: An ihren konnen Materialien halten, die zu Flecken oder Kratzern auf dem Kochfeld führen.

Derartige Beschädigungen schranken die Verwendbarkeit des Geräts nicht ein und sind kein Sachmangel. Sie sind von der Garantie ausgeschlossen.

Im Möbel unter dem Kochfeld keine Haushaltsprodukte oder entzündlichen Stoffe aufbewahren.
.Keine geschlossene Konservendose erhitzen, sie konnte platzen.

These Vorsichtsmaßnahme gilt natürlich für jeder Kochmodus.

. Nie Alu-Folie zum Kochen benutzen. Niemals in Aluminium oder in einer Aluminiumschale verpackte Produkte auf dem Kochfeld abstellen.
Das Aluminium wurde schmelzen und das Kochfeld nachhaltig beschädigen.
. Das Kochfeldarf nicht als vorübergehende Abstellfläche benutzt werden (ungewollte Einschaltung, Kratzer, ...).
.Keinen Dampfreiniger benutzen.Der Dampfstrahl kann das Kochfeld beschädigen.

PFLEGE DES GERÄTES

VERSCHMUTZUNGS ARTEN	BENUTZEN SIE	VORGEHENS WEISE
Leicht	Küchenschwämme.	Die zu reinigende Zone gut mit freiBem Wasser aufweichen, dann abwischen.
Ansammlung von mehrfach gekochen Verschmutzungen. Überlaufen von zuckerhaltigen Flüssigkeiten, geschmol-zener Kunststoff.	Küchenschwämme. Spezialschaber für Glas.	Die zu reinigende Zone gut mit freiBem Wasser aufweichen, mit einem Spezialschaber für Glas vorbearbeiten, mit der Scheuerseite eines Haushaltsschwamms weiterbearbeiten und dann abwischen.
Fleckenränder und Kalkspuren.	Weißen Alkoholessig.	Weißen Alkoholessig auf die Verschmutzung aufbringen, wirken las-sen, mit einem weichen Lappen abwi-schen.
Glänzende Metallverführungen. Wöchentliche Pflege.	Spezialprodukt für Glaskeramikfelder.	Auf die Oberfläche ein am besten sili-konhaltiges (Schutzwirkung) Spezialprodukt für Glaskeramikfelder aufbringen.

Creme

Haushaltsschwamm besonders für empfindliches Geschirr

Pulver
Scheuerschwamm

• Be der Inbetriebnahme

SIE STEllen FEST, DASS...	MÖGLICHE URSACHEN:	WAS IST ZU TUN:
Eine Leuchtanzeige erscheint.	Normalbetrieb.	Nichts.
Die Anlage schaltet sich aus.	Der Anschluss des Kochfeldes ist fehlerhaft.	Die Konformität überprüfen. Siehe Kapitel „Anschluss".
Es Funktioniert nur eine Seite.

• Bei Einschaltung

SIE STEllen FEST, DASS...	MÖGLICHE URSACHEN:	WAS IST ZU TUN:
Das Kochfeld faktioniert nicht und die Leuchtanzeigen der Tastatur leuchten nicht auf.	Das Gerät wird nicht mit Strom versorgt. Die Versorgung oder der Anschluss ist fehlerhaft.	Die Sicherungen und den elektrischen Leistungsschalter überprüfen.
Das Kochfeld faktioniert nicht, die Meldung wird angezeigt.	Das Kochfeld ist verriegelt.	Siehe Kapitel Nutzung der Kindersicherung.

Während der Benutzung

SIE STEllen FEST, DASS...	MÖGLICHE URSACHEN:	WAS IST ZU TUN:
Das Kochfeld hat sich ausgeschelt und gibt ca. alle 10 Sekunden einen Signatton ab und ein oder F7 wird angezeigt.	Etwas ist übergelaufen oder ein Gegenstand befindert die Bedientastatur.	Reinigen oder Gegenstand entfernen und den Kochvorgang wieder starten.
Eine Reihe kleiner oder F7 wird angezeigt.	Die elektronischen Schaltkreise haben sich überhützt.	Siehe Kapitel „Einbau".

- GLASKERAMIK

		FRITTIEREN/BRATENZUM KÖCHEN BRANDING	KÖCHEN/BRAUNENErneut ZUMAUFKOCHEN KLEINER BRIUHN	GAREN/KÖCHELN	WARMHALTEN
		9 8	7 6	5 4 3	2 1
SUPPEN	BRÜHE			●
	DICKE SUPPEN
FISCHGERICHTE	WÜRZIGE BRÜHE		●
	GEFRIERGUT			●
SOSSEN	DICKE SAUCEN AUF MEHLISCHWITZENBASIS
	MIT BUTTER UND EIERN(BEARNAISE, HOLLANDAISE)ZUBEREITETE SOßen	9 8	7 6	5 4 3	2 1
GEMÜSE	CHICOREE, SPINAT			●
	TROCKENGEMÜSE			●
	GEKOCHTE KARTOFFELN			●
	BRATKARTOFFELN			●
	AUFTAUEN VON GEMÜSE
FLEISCHE	DÜNN GESCHNITENES FLEISCHEGRIBATENES STEAK	●
	TIEFGEKÜHLTE POMMES FRITES	●
	FRISCHE POMMES FRITES	●
		9 8	7 6	5 4 3	2 1
VARIANTEN	SCHNELLKOCHTOPF(SOBALD EIN LEICHTES ZISCHEN ERTONT)			●
	KOMPOTT
	PFANNKUCHEN		●
	GESCHMOLZENE SCHOKOLADE
	MARMELADE		●
	MILCH			●
	SPIEGELEIER		●
	NUDELN			●
	BABYGLÄSCHEN (WASSERBAD)
	RAGOUT			●
	KREOLISCHER REIS			●
	MILCHREIS
