Produkttyp	Notfallakku
Marke	Panasonic
Modell	KX-HNP100EX
Abmessungen (H × B × T)	115 mm × 71 mm × 25 mm
Gewicht	123 g
Stromversorgung	220–240 V AC, 50/60 Hz (Netzteil im Lieferumfang)
Akkutyp	Wiederaufladbarer Lithium-Ionen-Akku, 3,7 V, 1450 mAh
Ladezeit	ca. 10 Stunden
Betriebsdauer (Hub KX-HNB600)	1,5 Stunden (Standby, 4 Kameras)
Betriebsdauer (Innenkamera KX-HNC200)	2,0 Stunden (Standby)
Betriebsdauer (Außenkamera KX-HNC600)	2,0 Stunden (Standby)
Betriebsdauer (Innensirene KX-HNS105)	7 Stunden (Standby)
DECT-Frequenz	1,88 GHz – 1,90 GHz
Sendeleistung	ca. 10 mW (durchschnittlich pro Kanal)
Reichweite (Innenbereich)	ca. 50 m
Reichweite (Außenbereich)	ca. 300 m
LED-Anzeige	Grün (Laden/unbenutzt), Orange (Ladevorgang), Rot (außer Reichweite/Fehler)
Hauptfunktionen	Notstromversorgung, Stromausfallbenachrichtigung (Telefon oder App)
Kompatibilität	Panasonic Home Network-Geräte (Hub, Kameras, Sirene)
Ersatzteil	Wiederaufladbarer Akku KX-PRA10EX
Betriebstemperatur	5 °C – 40 °C
Wartung	Mit einem weichen, feuchten Tuch reinigen; kein Benzin oder Verdünner verwenden
Sicherheit	Nur den angegebenen Akku verwenden; nicht Wasser aussetzen; vor Wartung abstecken
Mitgeliefertes Zubehör	1 wiederaufladbarer Akku

Häufig gestellte Fragen - KX-HNP100EX PANASONIC

Wie installiere ich den Notfallakku?

Drücken Sie auf die Aussparung des Akkufachs, schieben Sie es auf, setzen Sie den mitgelieferten wiederaufladbaren Akku unter Beachtung der Polarität ein und schließen Sie das Fach. Stellen Sie sicher, dass die Kontakte sauber sind.

Wie lange reicht der Notfallakku bei einem Stromausfall?

Die Betriebsdauer hängt vom angeschlossenen Gerät ab: ca. 1,5 Stunden für den Hub, 2 Stunden für die Innen-/Außenkamera und bis zu 7 Stunden für die Innensirene.

Woran erkenne ich, dass der Notfallakku lädt?

Die LED leuchtet orange während des Ladevorgangs. Nach vollständiger Ladung erlischt die Anzeige. Die vollständige Ladezeit beträgt ca. 10 Stunden.

Kann ich den Notfallakku verwenden, ohne ihn am Hub anzumelden?

Ja, die Anmeldung ist nicht erforderlich, damit der Akku das angeschlossene Gerät bei Stromausfall versorgt. Die Anmeldung ist nur erforderlich, um Stromausfallbenachrichtigungen per Telefon oder App zu erhalten.

Was bedeutet die rote Leuchte?

Ein durchgehendes rotes Licht zeigt an, dass der Notfallakku außer Reichweite des Hubs ist. Überprüfen Sie die Verbindungen und die Nähe zum Hub. Ein langsames rotes Blinken weist auf fehlenden Akku oder einen Gerätefehler hin.

Wie reinige ich den Notfallakku?

Verwenden Sie ein weiches, feuchtes Tuch, um die Außenfläche zu reinigen. Verwenden Sie niemals Benzin, Verdünner oder Scheuerpulver. Trennen Sie das Gerät immer vom Netz und entfernen Sie den Akku vor der Reinigung.

Kann ich den Akku selbst austauschen?

Ja, der Akku ist austauschbar. Verwenden Sie nur den empfohlenen Ersatzakku: Panasonic KX-PRA10EX (Lithium-Ionen-Akku). Befolgen Sie die Einbauanweisungen und Sicherheitshinweise, um Explosions- oder Leckagerisiken zu vermeiden.

Funktioniert der Notfallakku mit allen Panasonic Hubs?

Er ist kompatibel mit Geräten des Panasonic Home Network-Systems, einschließlich Hubs (KX-HNB600), Innen-/Außenkameras und Sirenen. Die Kompatibilitätsliste finden Sie in der Bedienungsanleitung.

Wie erhalte ich eine Stromausfallbenachrichtigung auf meinem Telefon?

Dazu muss der Notfallakku am Hub angemeldet sein (über die Anmeldetaste oder die App). Aktivieren Sie dann in der Home Network-App die Benachrichtigungen und programmieren Sie gegebenenfalls eine Telefonnummer, die automatisch über das Festnetz angerufen wird.

Welche Sicherheitsvorkehrungen sind zu beachten?

Setzen Sie das Produkt nicht Wasser aus, verwenden Sie nur den angegebenen Akku, vermeiden Sie Kurzschlüsse, bauen Sie das Gerät nicht auseinander, trennen Sie es vor der Wartung und beachten Sie die Betriebstemperatur (5°C bis 40°C). Bei Elektrolytaustritt gründlich mit Wasser abspülen.

BEDIENUNGSANLEITUNG KX-HNP100EX PANASONIC

Installationsanleitung

Heimnetzwerksystem

Reservebatterie

Modellbez.

KX-HNP100EX

Vielen Dank, dass Sie sich für den Kauf eines Panasonic-Produkts entschieden haben.

In diesem Dokument wird die sachgerechte Installation der Reservebatterie erläutert.

Weitere Informationen zur Verwendung des Systems finden Sie in der Bedienungsanleitung (Seite 16).

Bitte lesen Sie dieses Dokument durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie es als zukünftige Referenz gut auf.

Inhalt

Einführung

Zubehör-Informationen ....3

Weitere Hinweise ....3

Wichtige Informationen

Hinweise zum System ....4

Für Ihre Sicherheit ....4

Wichtige Sicherheitshinweise .....6

Für eine optimale Leistung ......6

Weitere Hinweise ....7

Allgemeine

Produktinformationen

Allgemeine Informationen zur Reservebatterie ....9

Telefonische Benachrichtigung über Stromausfall 9

Benachrichtigung über Stromausfall an ein mobiles Gerät ....10

Reichweite der drahtlosen Kommunikation ....10

Installation

Bezeichnungen und Funktionen der

Teile 11

LED-Anzeige 11

Einrichtungsübersicht 12

Einsetzen der Batterie ....12

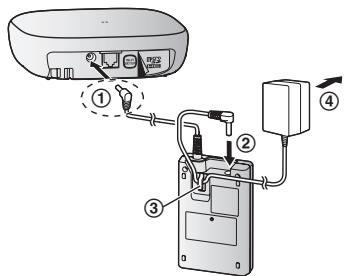

Anschlüsse 13

Registrieren der Reservebatterie ...15

Anhang

Verfügbare Funktionen bei

Verwendung der [Home Network]-

App 16

Zugriff auf Bedienungsanleitung ....16

Technische Daten ....17

Zubehör-Informationen

Mitgeliefertes Zubehör

Nr.	Zubehör/Teilenummer	Menge
1	Standardakku*1	1

*1 Informationen zu Ersatzakkus finden Sie unter Seite 3.

①

Optionales Zubehör/Ersatzteile

Verkaufsinformationen erfahren Sie bei Ihrem Panasonic-Händler.

Zubehör	Modellbez./Technische Daten
Standardakku	KX-PRA10EX● Lithium-Ionen-Akku

Weitere Hinweise

• Design und Spezifikationen können ohne Ankündigung geändert werden.
• Die in dieser Bedienungsanleitung verwendeten Abbildungen können vom eigentlichen Produkt geringfügig abweichen.
• Informationen über die ErP-Richtlinie finden Sie unter "Informationen zum Ecodesign" in der Anleitung zur Systemeinrichtung für die Basisstation.

Warenzeichen

• iPhone und iPad sind eingetragene Marken der Apple Inc. in den USA und anderen Ländern.
• Android ist eine Marke der Google Inc.
• Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
• Wi-Fi ist eine eingetragene Marke von Wi-Fi Alliance.
• Alle anderen hier erwähnten Warenzeichen sind das Eigentum der jeweiligen Unternehmen.

Wichtige Informationen

Hinweise zum System

• Dieses System ist ein Zusatzsystem; es ist nicht dafür vorgesehen, vollständigen Schutz vor Sachschäden zu bieten. Panasonic haftet nicht für den Fall, dass Sachschäden auftreten, während dieses System in Betrieb ist.
• Die drahtlosen Funktionen des Systems sind Störungen ausgesetzt, daher kann die Funktion nicht in allen Situationen garantiert werden. Panasonic haftet nicht für Verletzungen oder Sachschäden, die bei Fehlern oder Ausfall der drahtlosen Kommunikation auftreten.

Für Ihre Sicherheit

Lesen Sie diesen Abschnitt vor Inbetriebnahme des Produkts sorgfältig durch, um ernsthafte bzw. lebensgefährliche Verletzungen oder Sachbeschädigungen zu vermeiden und einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten.

WARNUNG

Stromanschluss

• Verwenden Sie nur die am Produkt angegebene Stromquelle.

• Trennen Sie das Produkt von der Steckdose, wenn es Rauch entwickelt, einen anormalen Geruch verströmt oder ungewöhnliche Geräusche von sich gibt. Diese Bedingungen können Brände oder elektrische Schläge auslösen. Warten Sie, bis das Gerät nicht mehr raucht, und wenden Sie sich an eine autorisierte Kundendienststelle.

• Trennen Sie das Produkt von der Steckdose und berühren Sie nicht die Innenseite des Produkts, wenn das Gehäuse geöffnet wurde. Andernfalls besteht die Gefahr eines elektrischen Schlags.

• Berühren Sie den Netzstecker nie mit nassen Händen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Schließen Sie keine Geräte an, die nicht zugelassen sind.
• Verlegen Sie das Netzkabel nicht ungeschützt im Freien.

Installation

• Um Feuer und elektrische Schläge zu vermeiden, sollten Sie dieses Gerät niemals Regen oder Feuchtigkeit aussetzen.
• Stellen Sie das Produkt nicht in der Nähe automatisch gesteuerter Geräte, wie zum Beispiel Automatiktüren oder Feuermeldern, auf und verwenden Sie es nicht in der Nähe solcher Geräte. Von dem Produkt abgegebene Funkwellen können Fehlfunktionen anderer Geräte verursachen und damit zu Unfällen führen.
• Sorgen Sie dafür, dass das Netzteilkabel nicht unter Zug steht oder verbogen wird und dass keine schweren Gegenstände auf ihm abgestellt werden.

Vorsichtsmaßnahmen

• Trennen Sie das Produkt vor dem Öffnen der Abdeckung von der Steckdose und vom angeschlossenen Gerät.
• Trennen Sie das Produkt vor der Reinigung von der Steckdose und dem angeschlossenen Gerät und nehmen Sie dann den Akku heraus. Verwenden Sie zur Reinigung keine

Wichtige Informationen

Reinigungsflüssigkeiten oder Reinigungssprays.

• Bauen Sie das Produkt nicht auseinander.
• Stecken Sie niemals Metallobjekte in das Produkt. Wenn Metallobjekte in das Produkt gelangen, schalten Sie den Netzschalter aus und wenden Sie sich an ein autorisiertes Service-Center.

Medizinische Informationen

• Wenden Sie sich an den Hersteller Ihrer persönlichen medizinischen Geräte, wie zum Beispiel Herzschrittmacher oder Hörgerät, um zu erfahren, ob diese ausreichend gegen externe Hochfrequenzenergie abgeschirmt sind. DECT-Funktionen arbeiten im Bereich zwischen 1,88 GHz und 1,90 GHz mit einer maximalen Übertragungsleistung von 250 mW.
• Verwenden Sie das Produkt nicht in Gesundheitseinrichtungen, wenn Bestimmungen auf dem Gelände Sie anweisen, solche Geräte nicht zu verwenden. In Krankenhäusern oder Gesundheitseinrichtungen werden möglicherweise Geräte verwendet, die empfindlich auf externe Hochfrequenzenergie reagieren.

Lithium-Ionen-(Li-Ion)-Akku

• Den Akku nicht öffnen, durchstoßen oder quetschen. Ein beschädigter Akku darf nicht verwendet werden. Andernfalls können Feuer, Explosion, Überhitzung und Auslaufen des Elektrolyts die Folge sein.
• Berühren Sie die Anschlussklemmen ④ und nicht mit Metallobjekten.
• Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Typ ausgetauscht wird. Entsorgen Sie

gebrauchte Batterien gemäß den geltenden Vorschriften.

• Wenn Ihre Hände oder die Kleidung in Kontakt mit Elektrolyt kommen, waschen Sie das Elektrolyt gründlich mit Wasser ab.
• Falls Elektrolyt in Kontakt mit Ihren Augen kommt, reiben Sie sich niemals die Augen. Spülen Sie die Augen gründlich mit Wasser und wenden Sie sich an einen Arzt.

VORSICHT

Einrichtung und Standort

• Schließen Sie das Kabel niemals während eines Gewitters an.
• Das Netzteil dient als Trennung zum übrigen Stromnetz. Stellen Sie sicher, dass sich die Netzsteckdose in der Nähe des Produkts befindet und leicht zugänglich ist.
• Um das Risiko einer Strangulierung zu vermeiden, bewahren Sie das Produkt und das Netzteilkabel mindestens 1 m von einem Kinderbett entfernt und außerhalb der Reichweite von Kleinkindern auf.

Lithium-Ionen-(Li-Ion)-Akku

• Verwenden Sie ausschließlich den angegebenen Akku.
• Legen Sie die Batterie richtig ein.
• Lassen Sie die Batterie nicht längere Zeit bei geschlossenen Türen und Fenstern in einem Fahrzeug liegen, in dem sie direktem Sonnenlicht ausgesetzt ist.
• Entfernen Sie die Batterie, wenn Sie das Produkt längere Zeit nicht verwenden. Bewahren Sie das Produkt an einem kühlen, dunklen Ort auf.
• Wechseln Sie die Batterie nicht mit nassen Händen aus.

Wichtige Informationen

• Den Akku sofort nicht mehr verwenden und von Feuer fernhalten, wenn er einen anormalen Geruch verströmt oder Elektrolyt ausläuft. Freigesetzter Elektrolyt kann Feuer oder Verbrennungen verursachen.
• Lassen Sie im Umgang mit Batterien Vorsicht walten. Bringen Sie keine leitenden Materialien, wie Ringe, Armbänder oder Schlüssel, mit den Batterien in Berührung. Dieses kann zu einem Kurzschluss führen, bei dem sich die Batterie und/oder leitende Materialien überhitzen und Verbrennungen verursachen können.
• Kein leitendes Material wie Münzen oder Haarnadeln auf die Akkuanschlussklemmen legen. Dies kann zu Überhitzung führen.
• Laden Sie den im Lieferumfang enthaltenen oder speziell für dieses Produkt angegebenen Akku nur gemäß den Anweisungen und Einschränkungen in diesem Handbuch.

Wichtige Sicherheitshinweise

Bei der Verwendung des Produktes müssen immer grundlegende Sicherheitsregeln beachtet werden, um das Risiko von Feuer, elektrischen Schlägen und Verletzungen zu vermeiden. Beachten Sie dabei Folgendes:

1. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser, beispielsweise nahe einer Badewanne, einem Waschbecken, einer Küchenspüle oder einer Waschwanne, in einem feuchten Keller oder in der Nähe eines Pools.
2. Verwenden Sie nur Batterien, die in diesem Dokument angegeben sind. Zum Entsorgen nicht ins Feuer werfen.

Die Batterie(n) kann/können explodieren. Beachten Sie eventuelle speziell lokal geltende Entsorgungsvorschriften.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG GUT AUF

Für eine optimale Leistung

Standort der Basisstation/Störungen vermeiden

Die Basisstation und andere kompatible Panasonic-Geräte kommunizieren über Funkwellen miteinander.

• Für eine störungsfreie Kommunikation bei maximaler Reichweite stellen Sie die Basisstation wie folgt auf:
• In Innenräumen an einem zugänglichen, hohen und zentralen Standort ohne Hindernisse zwischen dem Produkt und der Basisstation.
• Nicht in die Nähe von elektronischen Geräten, wie TV, Radio, PCs, sonstige schnurlose Geräte und Telefonen.
• Nicht in Richtung von Hochfrequenzsendern, wie externen Mobilfunksendemasten. (Stellen Sie die Basisstation nicht in einer Fensternische oder in der Nähe eines Fensters auf.)

- Wenn der Empfang für eine Basisstation nicht ausreichend ist, stellen Sie die Basisstation an einem anderen Ort auf, um einen besseren Empfang zu erzielen.

Betriebsumgebung

- Halten Sie das Produkt von Vorrichtungen, wie Neonröhren und

Wichtige Informationen

Motoren, fern, da diese elektrische Störungen erzeugen.

• Das Produkt muss vor übermäßigem Rauch, Staub, hohen Temperaturen und Vibrationen geschützt werden.
• Das Produkt darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
• Legen Sie keine schweren Gegenstände auf das Produkt.
• Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen, wie Heizungen, Kochern usw. Stellen Sie dieses Produkt nicht in Räumen auf, in denen die Temperatur unter 5 °C oder über 40 °C liegt. Feuchte Keller sollten auch vermieden werden.
• Der Gebrauch dieses Produkts in der Nähe elektrischer Geräte kann Störungen verursachen. Halten Sie mit dem Produkt einen Abstand zu anderen elektrischen Geräten ein.

Weitere Hinweise

VORSICHT: Explosionsgefahr bei Verwendung nicht geeigneter Batterien. Entsorgen Sie gebrauchte Batterien gemäß den Anweisungen.

Pflege

• Wischen Sie die Außenflächen des Produkts mit einem weichen feuchten Tuch ab.
• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

Entsorgung von Altgeräten und Batterien (Nur für die Europäische Union und Länder mit Recyclingsystemen)

Diese Symbole (①, ②) auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis zum Batteriesymbol

Dieses Symbol (②) kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Wichtige Informationen

Hinweis zur Batterieentfernung

Siehe "Einsetzen der Batterie" auf

Seite 12.

Allgemeine Produktinformationen

Allgemeine Informationen zur Reservebatterie

Die Reservebatterie kann die Geräte Ihres Heimnetzwerksystems (ein Gerät pro Reservebatterie) mit Strom versorgen und damit im Falle eines Stromausfalls den Gerätebetrieb aufrechterhalten. Anstelle des Netzteils wird an die Basisstation, Kamera, usw. die Reservebatterie angeschlossen und diese mit der Steckdose verbunden. Im normalen Betrieb lädt die Reservebatterie ihre Akkus mit dem Strom aus der Steckdose und liefert die Stromversorgung für die angeschlossenen Geräte. Wenn der Strom ausfällt, wird ein Gerät nur noch von der Reservebatterie mit Strom versorgt.

Sie können die Reservebatterie in der Basisstation registrieren und andere Funktionen nutzen. Zur Stromversorgung der angeschlossenen Geräte bei einem Stromausfall ist eine Registrierung der Reservebatterie jedoch nicht erforderlich.

Leistung der Reservebatterie

Wenn der mitgelieferte Akku in der Reservebatterie eingesetzt wird, kann bei einem Stromausfall mit der folgenden Betriebszeit gerechnet werden.

Kompatible Geräte*1	Betriebsdauer*2
Basisstation (KX-HNB600)	1,5 Stunden (Standby, verbunden mit 4 Kameras, nicht mit einem Wi-Fi®-Netzwerk verbunden)

Kompatible Geräte*1	Betriebsdauer*2
Innenkamera (KX-HNC200)	2,0 Stunden (Standby)1,5 Stunden (Standby, bei aktivem Nachtsichtmodus)
Außenkamera (KX-HNC600)
Innensirene (KX-HNS105)	7 Stunden (Standby)

*1 Bei Drucklegung. Weitere kompatible Geräte können zu einem späteren Zeitpunkt lieferbar sein.
*2 Alle Zeiten sind ungefähre Angaben.

Telefonische Benachrichtigung über Stromausfall

Bei einem Stromausfall kann die Reservebatterie in der Basisstation den Anruf einer vorprogrammierten Telefonnummer auslösen und Sie so über einen Stromausfall benachrichtigen. Zur Nutzung dieser Funktion sind die folgenden Punkte erforderlich.

– Die Basisstation muss mit dem Festnetz verbunden sein (siehe mit der Basisstation gelieferte Anleitung zur Systemeinrichtung).
– Die Reservebatterie muss in der Basisstation registriert sein (Seite 15).
- Die Telefonnummer, die für den Fall eines Stromausfalls angerufen werden soll, muss mit der [Home Network]-App programmiert werden. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 16).
- Die Basisstation muss auch bei einem Stromausfall in der Lage sein, Anrufe über das Festnetz auszuführen. Wenn für den Festnetztelefondienst ein Modem

Allgemeine Produktinformationen

oder anderes Gerät für Telefonanrufe erforderlich ist (in der Regel ist dies der Fall, wenn der Festnetztelefondienst von einem Kabelunternehmen, Internetdienstanbieter, VoIP-Dienstanbieter usw. angeboten wird) und dieses Gerät keine eigene Reservebatterie hat, kann die Basisstation bei einem Stromausfall keine Anrufe ausführen.

Benachrichtigung über Stromausfall an ein mobiles Gerät

Bei einem Stromausfall kann die Reservebatterie die Basisstation zum Senden einer Benachrichtigung an die [Home Network]-App triggern. Zur Nutzung dieser Funktion sind die folgenden Punkte erforderlich.

– Die Reservebatterie muss in der Basisstation registriert sein (Seite 15).
- Die gewünschten Benachrichtigungen müssen in der [Home Network]-App aktiviert werden. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 16).
- Damit Stromausfallbenachrichtigungen empfangen werden können, muss die Basisstation auch bei einem Stromausfall auf das Internet zugreifen können. Das bedeutet, der Wireless-Router und alle anderen Geräte, die bei einer Internetverbindung verwendet werden (Kabelmodem, Netzwerk-Hubs, usw.) müssen ebenfalls mit eigenen Notstromgeräten*1 ausgerüstet sein, andernfalls kann die Basisstation bei einem Stromausfall keine Benachrichtigungen an die [Home Network]-App senden.

*1 Die KX-HNP100 Reservebatterie kann diese Geräte nicht mit Strom versorgen. Es ist die Notstromversorgung eines Fremdanbieters erforderlich.

Reichweite der drahtlosen Kommunikation

Die Reichweite der drahtlosen Kommunikation jedes Geräts im System beträgt ab der Basisstation ca. 50 m in Gebäuden und ca. 300 m im Freien. Die drahtlose Kommunikation ist möglicherweise unzuverlässig, wenn sich die folgenden Hindernisse zwischen der Basisstation und anderen Geräten befinden.

• Metalltüren oder -jalousien
• Wände mit Aluminiumblech zur Dämmung
  – Wände aus Beton oder Wellblech
  – Doppelt verglaste Fenster
• Mehrere Wände
• Bei Verwendung der Geräte auf unterschiedlichen Stockwerken oder in unterschiedlichen Gebäuden

Hinweis:

- Die LED-Anzeige leuchtet rot, wenn sie sich außerhalb der Reichweite der Basisstation befindet. Überprüfen Sie in diesem Fall alle Anschlüsse, einschließlich der Anschlüsse der Basisstation.

Bezeichnungen und Funktionen der Teile

1 Stromversorgungsstecker
② LED-Anzeige
③ Akkufachabdeckung
4 Gleichspannungsbuchse
⑤ [●○○○C]

Wird zum Registrieren der

Reservebatterie in der Basisstation verwendet.

LED-Anzeige

Sie können anhand der LED-Anzeige den Reservebatteriestatus überprüfen.

Anzeige	Status
Aus	Der Akku ist geladen
Grün, leuchtet	Batteriestrom wird verbraucht
Grün, blinkt langsam	Registrierungsmodus (Sie haben [•••]C] gedrückt gehalten)
Rot, leuchtet	Reservebatterie befindet sich außerhalb der Reichweite der Basisstation
Rot, blinkt langsam	Kein Akku oder Gerätefehler
Orange, leuchtet	Akku wird geladen

Hinweis:

• Die Reservebatterie verbraucht Batteriestrom, sobald sie nicht mehr an eine Steckdose angeschlossen ist. Damit die Reservebatterie mit der vollen Batterieleistung geladen und bereit ist, wird empfohlen, die Verbindung mit einer Steckdose stets aufrechtzuerhalten.
• Wenn die Betriebsdauer der Batterie trotz vollständig geladener Akkus kurz zu sein scheint:

– Reinigen Sie die Pole der Akkus (⊕,

(一) und die Kontakte des Geräts mit einem trockenen Tuch und laden Sie erneut.

– Die Batterie muss ausgetauscht werden.

Installation

Einrichtungsübersicht

1 Ersteinrichtung

Stellen Sie sicher, dass Sie mit Ihrem mobilen Gerät auf das System zugreifen können. Weitere Informationen finden Sie in der mit der Basisstation gelieferten Anleitung zur Systemeinrichtung.

2 Einlegen der Batterie

Die Batterie versorgt bei einem Stromausfall das angeschlossene Gerät mit Strom.

3 Verbindungen

Verbinden Sie die Reservebatterie mit einer Steckdose und mit einem Gerät, das mit Strom versorgt werden soll.

4 Registrierung

Registrieren Sie jede Reservebatterie in der Basisstation, wenn Sie über Stromausfälle benachrichtigt werden möchten. Beachten Sie, dass dieser Schritt nicht erforderlich ist, wenn Sie die Reservebatterie als Teil eines Paketes gekauft haben.

Einsetzen der Batterie

• Verwenden Sie AUSSCHLIESSLICH den angegebenen Akku.
• Die Pole des Akkus (⊕, ⊖) mit einem trockenen Tuch abwischen.
• Achten Sie darauf, die Pole der Akkus (⊕, ⊖) und die Kontakte des Gerätes nicht zu berühren.

1 Drücken Sie fest auf die Kerbe (①) an der Akkuabdeckung.
2 Schieben Sie sie in die Pfeilrichtung (②).
3 Legen Sie den Akku ein (③).
4 Schließen Sie die Akku-Abdeckung (④).

Anschlüsse

Basisstation

① Stecken Sie den DC-Stecker der Reservebatterie fest in die DC-Buchse, den DC-Kabelstecker oder das DC-Verlängerungskabel des Gerätes. Stecken Sie den DC-Stecker ganz hinein. (Das abgebildete Beispiel gilt für die KX-HNB600 und KX-HNC200.)
② Verbinden Sie den Netzteilstecker mit der Reservebatterie.
③ Sichern Sie das Netzteilkabel, indem Sie es um den Haken wickeln.
④ Schließen Sie das Netzteil an eine Steckdose an.

Hinweis:

• Das in dieser Anleitung beschriebene Netzteil ist das mit dem kompatiblen Gerät gelieferte Netzteil.
• Es dauert ca. 10 Stunden, bis die Batterie ganz aufgeladen ist.
• Während der Aufladung leuchtet die LED-Anzeige der Reservebatterie orange. Wenn die Aufladung abgeschlossen ist, erlischt die LED-Anzeige (Seite 11).
• Die hier abgebildeten kompatiblen Geräte sind bei Drucklegung aktuell. Weitere kompatible Geräte können zu einem späteren Zeitpunkt lieferbar sein.

Installation

Hinweis zum Netzanschluss

Netzteilanschluss

• Das Netzteil muss stets angeschlossen bleiben. (Es ist normal, dass sich das Netzteil während des Betriebs warm anfühlt.)
• Das Netzteil sollte an einer Wand- oder Bodensteckdose angeschlossen werden. Schließen Sie das Netzteil nicht an einer Deckensteckdose an, da sein Gewicht es aus der Steckdose ziehen könnte.

Registrieren der Reservebatterie

Dieser Vorgang ist nicht erforderlich bei Geräten, die als Teil eines Pakets geliefert wurden.

Registrieren Sie jede Reservebatterie in der Basisstation, wenn Sie über Stromausfälle benachrichtigt werden möchten.

Sie können die einzelnen Geräte mit den Registrierungstasten oder der [Home Network]-App registrieren.

Verwendung der Registrierungstasten

1 Basisstation: Halten Sie [•••]C OTHER DEVICE] gedrückt, bis die LED-Anzeige langsam grün blinkt.

2 Reservebatterie: Halten Sie [•••]C] gedrückt, bis die LED-Anzeige langsam grün blinkt (Seite 11).

- Nach Abschluss der Registrierung gibt die Basisstation einen langen Signalton aus.

Hinweis:

- Um die Registrierung der Reservebatterie abzubrechen, drücken Sie [••]C] an der Basisstation und an der Reservebatterie erneut.

- Wenn die Registrierung nicht möglich war, gibt die Basisstation mehrere kurze Signaltöne aus.

Verwendung der App

Wenn Sie die Reservebatterie mit der [Home Network]-App registrieren, können Sie der Reservebatterie einen Namen geben und die Stromausfallbenachrichtigungsfunktion ein- oder ausschalten. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 16).

Anhang

Verfügbare Funktionen bei Verwendung der [Home Network]-App

Einige der Funktionen, die bei Verwendung der [Home Network]-App verfügbar sind, werden unten aufgeführt. Weitere Informationen finden Sie in der Bedienungsanleitung.

• Geräteverwaltung Mit der App können Sie den Namen der Reservebatterie ändern.
• Benachrichtigungen Die [Home Network]-App kann Benachrichtigungen empfangen, wenn der Strom ausfällt und wenn die Stromversorgung wiederhergestellt worden ist. Sie können mit der App auch die Basisstation so konfigurieren, dass zu Ihrer telefonischen Benachrichtigung über den Stromausfall eine vorprogrammierte Telefonnummer gewählt wird.

Zugriff auf Bedienungsanleitung

Die Bedienungsanleitung ist eine Sammlung von Online-Dokumenten, die Sie dabei unterstützen, die [Home Network]-App optimal zu nutzen.

1 iPhone/iPad
Tippen Sie auf :≡ auf der Startseite der App.
Android™-Geräte
Tippen Sie auf : oder drücken Sie die Menütaste Ihres mobilen Geräts auf der Startseite der App.

2 Tippen Sie auf [Bedienungsanleitung].

Hinweis:

• Microsoft® Windows® Internet Explorer® 8 und frühere Versionen werden nicht unterstützt.
• Android 4.1 oder höhere Versionen werden empfohlen.
• Sie können die Bedienungsanleitung auch auf der unten aufgeführten Website aufrufen.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Technische Daten

• Standards
  DECT (Digital Enhanced Cordless
  Telecommunications)
• Frequenzbereich
  DECT: 1,88 GHz – 1,90 GHz
  • RF-Übertragungsleistung
  Ca. 10 mW (durchschnittliche Leistung pro Kanal)
• Stromversorgung
  220 – 240 V AC, 50/60 Hz*1
  Lithium-Ionen-(Li-Ion)-Akku (1 × 3,7 V, 1.450 mAh)
• Betriebsbedingungen
  5^-40^
• Abmessungen (Höhe × Breite × Tiefe)
  Ca. 115 mm × 71 mm × 25 mm
• Masse (Gewicht)
  ca. 123 g
  *1 Bei Verwendung des Netzteils, das mit dem Sicherungsgerät mitgeliefert wurde.

Zur künftigen Bezugnahme

Wir empfehlen folgende Informationen zu notieren und aufzubewahren, da diese bei möglichen Reparaturen im Rahmen der Garantie benötigt werden.

Seriennummer	Datum des Kaufs
(ist auf der Rückseite des Gerätes angegeben)
Name und Adresse des Händlers

Heften Sie den Kaufbeleg hier an.

C€0470

Panasonic System Networks Co., Ltd.
