Produkttyp	Autoradio mit 3,6" TFT-Display, DVD/VCD/CD/MP3/WMA-Player, USB- und AUX-Anschluss, Fernbedienung
Modell	AEG CS-DVD 360
Abmessungen (Gerät)	ca. 178 x 190 x 50 mm (B×T×H)
Abmessungen (Bedienteil)	ca. 171 x 20 x 64 mm (B×T×H)
Betriebsspannung	DC 11–15 V
Stromverbrauch	< 10 A
Überspannungsschutz	1× 5 A (flink) + 2× 1 A (flink) Sicherungen
Ausgangsleistung	max. 4 × 40 W
Lautsprecher-Impedanz	4 Ohm
Frequenzgang	20 Hz – 20 kHz
Rauschabstand	90 dB
Displaygröße	3,6"
Display-Auflösung	960 × 234 Pixel
Farbsystem	PAL, NTSC (automatisch wählbar)
FM-Tuner Frequenzbereich	87,5 – 108 MHz
Abspielbare Disks	DVD, DVD-R/RW, DVD+R/RW, CD, CD-R/RW; keine DVD-ROM, DVD-RAM, CDV, CD-G, Mini-/Form-Disks
Abspielbare Dateiformate	DIVX, MPEG4, JPEG, MP3, WMA
Regionalcode DVD	2
Fernbedienung Batterie	CR 2025, 3 V
Betriebstemperatur	−10 °C bis +60 °C
Einbau	DIN-Radioschacht (182 × 53 mm), Fronteinbau oder rückseitige Befestigung
Garantie	24 Monate ab Kaufdatum (nur Deutschland/Österreich)

Häufig gestellte Fragen - CS-DVD 360 AEG

Wie lege ich eine CD/DVD in das Autoradio ein?

Drücken Sie die Eject-Taste, um das Laufwerk freizugeben. Schieben Sie die Disk mit der beschrifteten Seite nach oben ein, bis sie automatisch eingezogen wird. Das Radio schaltet sich ein und startet die Wiedergabe.

Kann ich während der Fahrt Filme auf dem Display anschauen?

Nein, die Filmwiedergabe ist nur im geparkten Fahrzeug erlaubt, um den Fahrer nicht abzulenken. Die Sicherheit im Straßenverkehr hat höchste Priorität.

Welche USB-Speichergeräte sind kompatibel?

Das Gerät unterstützt USB-Sticks mit MP3-, WMA-, JPEG- und MPEG-Dateien. Portable Festplatten und Geräte, die Treiberinstallation benötigen, sind nicht kompatibel. Verwenden Sie das mitgelieferte Mini-USB-Adapterkabel.

Wie kann ich die Lautstärke des Radios anpassen?

Drehen Sie den Lautstärke-Regler im Uhrzeigersinn, um die Lautstärke zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Die Anzeige reicht von 00 (stumm) bis 32 (maximal).

Warum reagiert die Fernbedienung nicht?

Mögliche Ursachen: Die Batterie ist leer (CR 2025 wechseln), der IR-Empfänger am Bedienteil ist verschmutzt, oder es herrschen extrem helle Lichtverhältnisse. Richten Sie die Fernbedienung direkt auf den IR-Empfänger.

Was tun, wenn das Radio keine CD liest?

Überprüfen Sie, ob die CD richtig eingelegt ist (beschriftete Seite oben), reinigen Sie die Disk mit einem weichen Tuch (von innen nach außen). Bei anhaltenden Problemen legen Sie eine andere CD ein. Kondenswasser kann ebenfalls die Ursache sein – schalten Sie das Radio eine Stunde aus.

Wie stelle ich die Uhrzeit manuell ein?

Halten Sie die CLK-Taste (20) auf der Fernbedienung ca. 2 Sekunden gedrückt. Die Stunden blinken. Drehen Sie den Lautstärke-Regler, um die Stunden einzustellen, und bestätigen Sie mit der CLK-Taste. Wiederholen Sie den Vorgang für die Minuten.

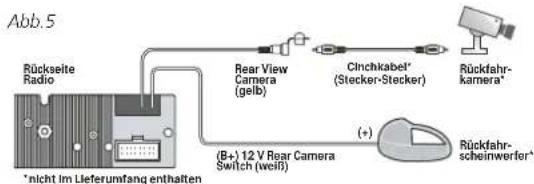

Kann ich eine Rückfahrkamera anschließen?

Ja, schließen Sie die Kamera über ein Cinchkabel an den Videoeingang (Rear View Camera) an. Verbinden Sie das weiße Kabel Rear Camera Switch mit dem Pluspol des Rückfahrscheinwerfers, damit das Radio beim Einlegen des Rückwärtsgangs automatisch umschaltet.

Wie setze ich das Radio auf Werkseinstellungen zurück?

Verwenden Sie einen dünnen, nichtmetallischen Gegenstand (z.B. einen Bleistift), um die Reset-Taste (3) am Gerät zu drücken. Dadurch werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt.

Welche Sicherheitshinweise muss ich beim Einbau beachten?

Trennen Sie vor dem Einbau die Autobatterie vom Bordnetz und warten Sie mindestens 20 Minuten, bis sich die Airbags entladen haben. Achten Sie auf korrekte Polarität des ISO-Steckers und verwenden Sie nur 4-Ohm-Lautsprecher. Die Betriebsspannung beträgt 11–15 V Gleichspannung.

BEDIENUNGSANLEITUNG CS-DVD 360 AEG

DVD/VCD/CD/MP3/WMA Autoradio mit 3,6" TFT-Display

inklusive Fernbedienung

Einbau- und Bedienungsanleitung

CS DVD 360

Garantie / Service

CS DVD 360

GARANTIE

Die ITM Technology AG leistet für Material und Herstellung des Gerätes eine Garantie von 24 Monaten ab dem Kauf. Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege, wie Quittung, Rechnung, Kassenzettel oder Lieferschein, auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Innerhalb der Garantiezeit wird die Garantie, nach eigener Wahl, durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in unser Eigentum über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht automatisch, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen. Diese endet nach 24 Monaten.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, Verschleiß, Eingriff durch Dritte oder höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

*HOTLINE / REPARATURANSCHRIFT

Sehr geehrte Kundin, sehr geehrter Kunde,

sollten Sie Fragen zu unserem Gerät haben, bieten wir Ihnen unter folgender Hotline kompetente Hilfe an.

Deutschland: 01805 88 05 05

(0,14 €/ Min. aus dem Festnetz)

Österreich: 08209 19 93 0

(0,16 €/ Min. aus dem Festnetz)

Hotlinezeiten:

Montag bis Donnerstag von 08:00 Uhr bis 17:00 Uhr Freitag von 08:00 Uhr bis 16:00 Uhr

*) Garantie und Hotline gelten nur in Deutschland und Österreich. Für die Garantiebedingungen und Reparaturanschriften in anderen Ländern wenden Sie sich bitte an Ihren Händler.

VERWENDUNG

Verwenden Sie das AEG Autoradio nur für den dafür vorgesehenen Verwendungszweck, zum Einbau in ein Fahrzeug. Bei anderweitiger Verwendung erlischt der Garantieanspruch.

Bitte klappen Sie diese Seite auf!

AEG

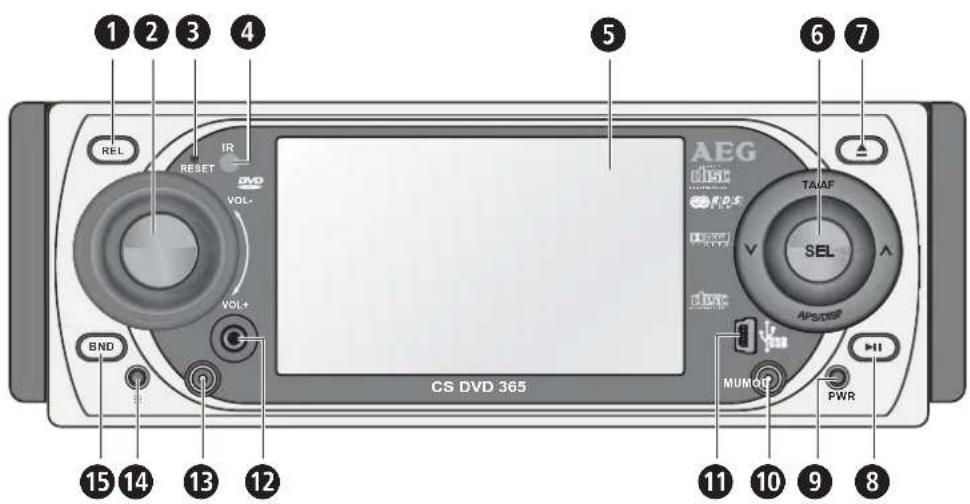

1 Geräteübersicht

1.1 Bedienelemente des Radios

Lassen Sie diese Seite ausgeklappt. Die Kennzeichnung der Bedienelemente finden Sie in der Bedienungsanleitung wieder, so können Sie sich schnell und einfach orientieren.

1 REL-Taste (Release) zum Abnehmen des Bedienteils 2 Lautstärke-Regler zum Einstellen der Lautstärke zum Vornehmen von Einstellungen im Einstellungs- und Setup-Menü 3 Reset-Taste zum Neustarten des Radios

4 IR-Empfänger empfängt die Signale der Fernbedienung 5 3,6" TFT-Display zur Wiedergabe von Filmen und Bildern zeigt Betriebsmodi und Statusanzeigen an

AEG

1.2 Beschreibung der Bedienelemente

1 Geräteübersicht

6 SEL-Taste ruft das Einstellungs-Menü auf

SEL-Steuerkreuz neigen, in Richtung

: springt zum nächsten Titel zum Vorwärtsspulen sucht den nächsten Sender

: springt zum vorherigen Titel zum Zurückspulen sucht den vorherigen Sender

TA/AF : zum Einstellen der Funktion Verkehrsmeldungen (TA) und alternativer Frequenzen (AF).

APS/DISP : zum Einstellen der Auto Scan-Funktion (AS), der Preset Scan-Funktion (PS) und zum Umschalten der Displayanzeige.

7 ▲-Taste (Eject) zum Auswerfen der eingelegten CD/DVD

8 ▶-Taste (Play/Pause) zum Anhalten der Wiedergabe zum Fortsetzen der Wiedergabe

9 PWR-Taste (Power) zum Ein-/Ausschalten des Radios

10 MU-Taste (Mute) zum Stummschalten des Radios

11 Front-Mini-USB-Anschluss zum Anschließen von USB-Massenspeichern

12 Front-Audio-Anschluss (AUX) zum Verbinden mit einem externen Audiogerät über 3,5 mm Stereo-Klinkenkabel

13 Mode-Taste zum Umschalten zwischen den Betriebsmodi Tuner (Radio), DVD/CD und AUX

14 -Taste (Neigung) zum Einstellen des Bedienfeld-Winkels

1 Geräteübersicht

CS DVD 360

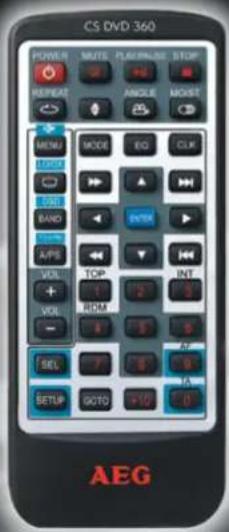

15 BND-Taste zum Auswählen des gewünschten Frequenz- bands FM1, FM2 oder FM3 15 OSD-Taste* zum Anzeigen der abgelaufenen und der verbleibenden Spieldauer von Titeln und Kapiteln 16 ■-Taste* zum Stoppen der Wiedergabe 17 Angle-Taste* zum Einstellen der Kameraperspektive bei DVDs 18 MO/ST-Taste* zum Einstellen von Stereo- oder Monoempfang zum Einstellen der Audiospur bei DVDs 19 EQ-Taste* zum Einstellen des Preset Equalizers zum Ein-/Ausschalten der Bassverstärkung 20 CLK-Taste* zum Anzeigen der Uhrzeit 21 -Tasten* zum Abspielen des vorhergehenden Titels zum Abspielen des nächsten Titels 22 Enter-Taste* zur Auswahl von Menüpunkten 23 ▲▼◀▶ -Tasten* zur Navigation in DVD/VCD Menüs 24 INT-Taste (Intro)* zum Ein-/Ausschalten der Introfunktion 25 Nummern-Tasten (0-9)* zur Eingabe von Titelnummern zum Aufrufen gespeicherter Radiosender 26 AF-Taste* zum Einstellen der Funktion alternative Frequenzen

27 TA-Taste* zum Einstellen der Funktion Verkehrsmeldungen 28 +10-Taste* zur Eingabe von zweistelligen Kapitelnummern 29 GOTO-Taste* zum Aufrufen einer Szene nach Kapitel/Spielzeit 30 Setup-Taste* zum Aufrufen des Einstellungsmenüs 31 RDM-Taste (Random)* zum Ein-/Ausschalten der Zufallswiedergabe 32 TOP-Taste* zum Abspielen des ersten Titels / Kapitels 33 A/PS-Taste* zum Einstellen der Auto Scan-Funktion (AS) zum Einstellen der Preset Scan-Funktion (PS) 33 Title/PBC-Taste* zum Aufrufen des Titel-Menüs von DVDs zum Ein-/Ausschalten der PBC-Funktion bei VCDs 34 ←→-Tasten* zum Zurückspulen bzw. Vorspulen 35 -Taste* zur Auswahl der Untertitel 35 LO/DX-Taste* zum Einstellen der Funktion Local/Distant 36 MENU-Taste* zum Aufrufen des DVD/VCD-Menüs 36 SW-Taste* zum Ein-/Ausschalten des externen Subwoofers 37 Repeat-Taste* zum Ein-/Ausschalten der Endloswiedergabe des Kapitels, des Titels oder der ganzen DVD/ VCD.

* Die mit Stern gekenn- zeichneten Tasten sind nur auf der Fernbe- dienung, nicht am Radio, vorhanden.

AEG

2 Inhaltsverzeichnis

1 Geräteübersicht

1.1 Bedienelemente des Radios 3 1.2 Beschreibung der Bedienelemente .....4

2 Inhaltsverzeichnis 6

3 Einführung

3.1 Kennenlernen des Radios 8 3.2 Umgang mit CDs/DVDs 9 3.3 Sicherheitshinweise 10 3.4 Lieferumfang 10

4 Installation

4.1 Anschlüsse des Radios 11

4.1.1 ISO-Anschluss 11 4.1.2 PIN-Belegung des ISO-Anschlusses ..... 11 4.1.3 Radio an Verstärker anschließen ..... 13 4.1.4 Steuerleitung für Verstärker/Antenne . . . 13 4.1.5 Videoausgänge 13 4.1.6 Videoeingang 13

4.2 Anschlussübersicht 14

4.3 Radioeinbau 15

4.3.1 Fronteinbau 16 4.3.2 Rückseitiger Einbau 17

5 Inbetriebnahme

5.1 Abnehmbares Bedienteil 18

5.2 Fernbedienung 19

5.2.1 Fernbedienung verwenden ..... 19 5.2.2 Batterie einlegen/wechseln 19

6 Grundfunktionen

6.1 Ein-/Ausschalten des Radios 20 6.2 Betriebsmodus umschalten....20

6.3 Neigungswinkel einstellen 20 6.4 CDs/DVDs einlegen und auswerfen....21 6.5 Lautstärke einstellen 21 6.6 Uhrzeitanzeige 21

7 Tuner-Modus (Radio)

7.1 Frequenzbereich auswählen 22 7.2 Manuelle Sendersuche 22 7.3 Automatische Sendersuche 22 7.4 Sender speichern 22 7.5 Senderspeicherplätze (AS/PS) 22

7.5.1 AS (Auto Store) 22 7.5.2 PS (Preset Scan) 23

7.6 RDS-Funktionen 23

7.6.1 AF (Alternative Frequenzen) 23 7.6.2 CT (Zeitsynchronisation) 23 7.6.3 EON (Informationen anderer Sender) ..... 23 7.6.4 PI (Programm Identifikation) 23 7.6.5 PS (Programm Service Name) 23 7.6.6 PTY (Programmtyp) 24 7.6.7 TP (Verkehrsmeldungen) 24 7.6.8 TA (Durchsage von Verkehrsmeldungen) .. 24

7.7 Stereoempfang 25 7.8 Signalstärke der Sender (Local/Distant) ..... 25 7.9 Regionalradio (REG) 25 7.10 Wiedergabe bei Senderwechsel (PI) 25 7.11 AF (Alternative Frequenzen) 26

8 DVD/CD-Modus

8.1 Kompatible Medien 27

8.1.1 Abspielbare Disks 27 8.1.2 Abspielbare Medien-/Dateiformate ..... 27

8.2 Audio-CDs abspielen 27

8.2.1 Audio-CD einlegen 27

CS DVD 360

8.2.2 Audio-CD-Wiedergabe 27

8.2.3 Titel auswählen 27

8.2.4 Titel direkt auswählen 27

8.2.5 Vor- und Zurückspulen 28

8.2.6 Wiedergabepause .....28

8.2.7 Titel wiederholen (Repeat) 28

8.2.8 Titel kurz anspielen (Intro) 28

8.2.9 Zufallswiedergabe (Random) 28

8.2.10 Displayanzeige (OSD) 28

8.3 MP3-/WMA-Disks abspielen 29

8.3.1 Lesbare Dateisysteme 29

8.3.2 MP3 und WMA codieren 29

8.3.3 Dateistruktur der CDs 29

8.3.4 Abspielreihenfolge 29

8.3.5 MP3-/WMA-Disk brennen 29

8.3.6 MP3-/WMA-Disk-Wiedergabe 30

8.3.7 MP3-/WMA-Disk-Wiedergabe 30

8.3.8 Titel auswählen 31

8.3.9 Titel direkt auswählen 31

8.3.10 Vor- und Zurückspulen 31

8.3.11 Wiedergabepause 31

8.3.12 Titel wiederholen (Repeat) 31

8.3.13 Zufallswiedergabe (Random) 32

8.3.14 Displayanzeige (OSD) 32

8.4 DVDs-/VCDs abspielen....32

8.4.1 DVD/VCD einlegen 32

8.4.2 DVD-/VCD-Wiedergabe 32

8.4.3 DVD-/VCD-Menü 33

8.4.4 Titel-Menü / Playback Control (PBC) ..... 33

8.4.5 Kapitel auswählen 33

8.4.6 Direktauswahl 33

8.4.7 Vor- und Zurückspulen 34

8.4.8 Wiedergabe pause 34

8.4.9 Zufallswiedergabe (Random) 34

8.4.10 Wiederholungs-Funktion (Repeat) ..... 34

8.4.11 Displayanzeige (OSD) 35

8.4.12 Audiospur auswählen 35

8.4.13 Untertitel auswählen 35

8.4.14 Kameraperspektiven 35

8.4.15 Vorschau-Funktion 35

8.5 MPEG-, DIVX-, JPEG-Disks abspielen ..... 36

8.6 USB-Anschluss 37

8.6.1 USB-Speichermedium anschließen ..... 37

8.6.2 Wiedergabe von USB-Speichermedien .. 37

9 AUX-Modus

9.1 AUX-Anschluss 38

10 Einstellungen

10.1 Einstellungs-Menü 39

10.1.1 Bässe und Höhen 39

10.1.2 Balance und Fader 39

10.1.3 Hintergrundfarbe 40

10.1.4 Farbe 40

10.1.5 Helligkeit 40

10.1.6 Kontrast 40

10.1.7 Farbton 40

10.1.8 Lautstärke 40

10.2 DVD-Setup 40

10.3 Subwoofer ein-/ausschalten (SW) 42

10.4 Bassverstärkung (Loudness) 42

11 Fehlerbehebung 43

12 Technische Daten 45

AEG

3 Einführung

3.1 Kennenlernen des Radios

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf des AEG CS DVD 360. Ihr neues Autoradio mit 3,6" TFT-Display ist ein mobiles Multimedia-System, das DVDs, VCDs, CDs, MP3s, WMAs, JPEGs und MPEGs abspielen kann. Der Front-Mini-USB-Anschluss und der Front-Audio-Anschluss bieten ihnen noch weitere komfortable Nutzungsmöglichkeiten.

WICHTIG

Lesen Sie diese Bedienungsanleitung vor der Installation und der Inbetriebnahme sorgfältig durch, um sich mit allen Funktionen des Autoradios gründlich vertraut zu machen!

Das AEG Autoradio kann in Fahrzeuge mit DIN-Radioschacht und 12V Bordspannung eingebaut werden. Zur Musikwiedergabe werden die bereits im Fahrzeug verbauten Lautsprecher angeschlossen.

Ihr AEG Autoradio verfügt, neben den oben genannten, über viele weitere moderne Funktionen, die einen optimalen Empfang und eine hochwertige Klangwiedergabe garantieren. Die Bedienungsanleitung wird Ihnen dabei helfen, das volle Potenzial dieser Funktionen auszuschöpfen und Ihr Hörvergnügen zu maximieren. Machen Sie sich darum gründlich mit allen Möglichkeiten vertraut, die Ihnen Ihr neues AEG Autoradio bietet. Beachten Sie besonders die Sicherheitshinweise, um einen gefahrlosen Betrieb des Autoradios sicherzustellen.

Unser Ziel ist es, Ihnen mit diesem Autoradio die bestmögliche Unterhaltung in Ihrem Fahrzeug zu bieten.

Die folgenden Symbole finden Sie in der Bedienungsanleitung wieder:

WARNUNG

Diese Warnhinweise müssen eingehalten werden, um mögliche Verletzungen des Benutzers zu verhindern.

ACHTUNG

Diese Hinweise müssen eingehalten werden, um mögliche Beschädigungen am Gerät oder Fahrzeug zu verhindern.

Hinweis

Diese Hinweise geben Ihnen nützliche Zusatzinformationen zur Installation oder zum Betrieb.

VERWENDUNG

Verwenden Sie das AEG Autoradio nur für den dafür vorgesehenen Verwendungszweck, zum Einbau in ein Fahrzeug. Bei anderweitiger Verwendung erlischt der Garantieanspruch.

3 Einführung

Hier finden Sie einige generelle Informationen zum Umgang und zur Verwendung von CDs und DVDs mit Ihrem neuen AEG Autoradio.

Verwendung von CDs/DVDs

Eine verkratzte oder verschmutzte CD/DVD kann beim Abspielen Aussetzer verursachen. Um beim Abspielen optimale Ergebnisse zu erzielen, beachten Sie die folgenden Hinweise.

• Fassen Sie CDs/DVDs nur an den Außenseiten an, berühren Sie nicht die Oberfläche.
• Kleben Sie keine Notizzettel oder Klebestreifen auf die Oberfläche von CDs/DVDs.
• Setzen Sie CDs/DVDs keinen hohen Temperaturen und keinem direkten Sonnenlicht aus.

Verwenden Sie keine Reiniger wie Benzin, Terpentin oder andere aggressive oder scheuernde Reinigungsmittel, um CDs/DVDs zu reinigen.

Wenn Sie CDs/DVDs reinigen, verwenden Sie ein weiches Reinigungstuch und wischen Sie immer von der Mitte nach außen, niemals im Kreis.

Folgende CDs/DVDs dürfen nicht verwendet werden!

Verwenden Sie keine CDs/DVDs, die mit Labeln oder Aufklebern beklebt wurden oder Rückstände von Kleber aufweisen.

Verwenden Sie keine Form-CDs/-DVDs oder Mini-CDs/-DVDs (mit 8 cm Durchmesser).

• Folgende Disks dürfen nicht abgespielt werden: DVD-ROM, DVD-RAM, CDV, CD-G
• Verwenden Sie nur Disks, die mit einem dieser Logos gekennzeichnet sind.

Kompatibilität

Aufgrund unterschiedlichster Brennprogramme und CD/DVD-Rohlinge kann es vorkommen, dass selbst erstellte CDs/DVDs nicht gelesen werden können. Verwenden Sie gegebenenfalls ein anderes Brennprogramm bzw. andere CD/DVD-Rohlinge.

AEG

3 Einführung

3.3 Sicherheitshinweise

STRASSENVERKEHR

Sicherheit hat im Straßenverkehr höchste Priorität! Machen Sie sich deshalb unbedingt schon vor dem Beginn einer Fahrt mit der Bedienung Ihres Autoradios vertraut. Während des Fahrens darf der Fahrer das Radio ausschließlich dann bedienen, wenn es die Verkehrslage zulässt. Die Straßenverkehrsordnung muss eingehalten werden.

FILMWIEDERGABE

Die Wiedergabe von Filmen darf ausschließlich im geparkten Fahrzeug gestartet werden. Starten Sie die Filmwiedergabe niemals während der Fahrt, damit der Fahrer nicht abgelenkt wird.

INSTALLATION

Trennen Sie die Autobatterie vom Bordnetz, bevor Sie mit der Installation des Autoradios beginnen. Stellen

Sie die Zündung aus und entfernen Sie das schwarze Massekabel vom Minuspol der Batterie. Warten Sie mindestens 20 Minuten, damit sich die Airbags vollständig entladen und nicht mehr auslösen können.

LAUTSTÄRKE

Stellen Sie zu Beginn der Fahrt eine angemessene Lautstärke ein. Akustische Warnsignale wie Hupen oder Sirenen müssen rechtzeitig erkannt werden können. Eine zu hohe Lautstärke kann Ihr Gehör dauerhaft schädigen.

LASERSTRAHLUNG

Das Radio ist mit einer Lasereinheit ausgestattet. Laserstrahlung ist gefährlich für das Augenlicht. Öffnen Sie das Radio daher nicht selbst, sondern lassen Sie es gegebenenfalls von einem Fachmann reparieren oder wenden Sie sich an unsere Hotline.

3.4 Lieferumfang

Packen Sie Ihr Autoradio aus und überprüfen Sie den Inhalt auf Vollständigkeit. Folgende Teile gehören zum Lieferumfang:

• AEG DVD Autoradio • abnehmbares Bedienteil • Schutzetui zur Aufbewahrung des Bedienteils • Fernbedienung (inklusive Batterie) • Montagerahmen für den Armaturenbretteinbau • Montagematerial und Entriegelungshaken • ISO Anschlusskabel - Adapterkabel von Mini-USB auf Standard-USB • Bedienungsanleitung - Garantiekarte

Verpackungen sind wiederverwendbar oder können dem Rohstoffkreislauf zurückgeführt werden. Bitte entsorgen Sie nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung.

ERSTICKUNGSGEFAHR

Die Verpackungsfolien dürfen nicht in die Hände von Kindern gelangen. Es besteht Erstickungsgefahr.

4 Installation

CS DVD 360

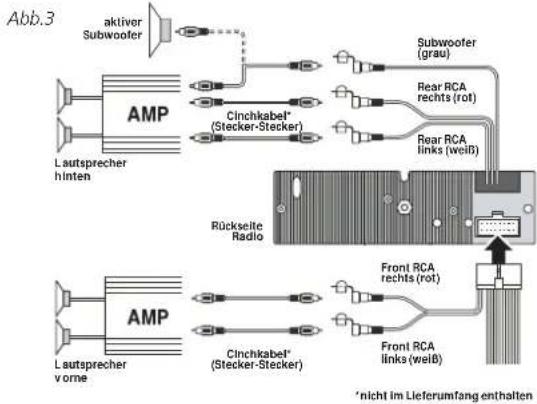

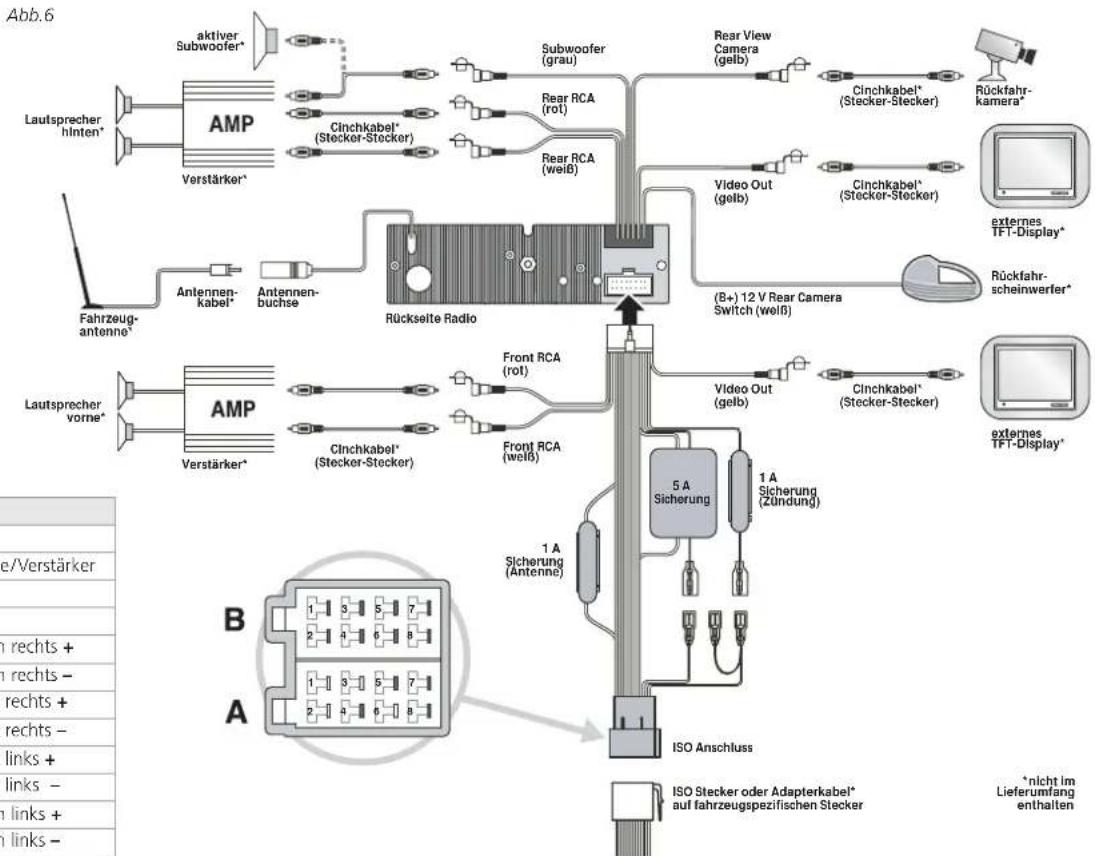

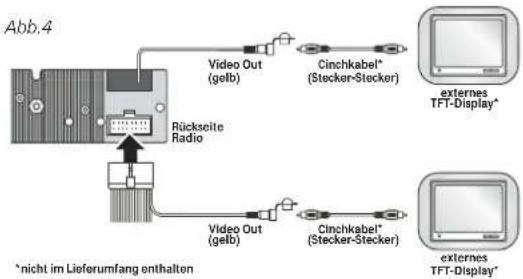

Ihr AEG CS DVD 360 bietet Ihnen eine Vielzahl an Anschlussmöglichkeiten: Es verfügt über einen ISO Anschluss, zwei unverstärkte RCA Audioausgänge, einen unverstärkten Subwooferausgang, zwei Videoausgänge für zusätzliche Monitore und einen Videoeingang für den Anschluss einer Rückfahrkamera. Ein Front-Mini-USB-Anschluss und ein Front-Audio-Anschluss erweitern die Anschlussmöglichkeiten. Eine Übersicht über alle Anschlüsse finden Sie auf Seite 14, Abb.6.

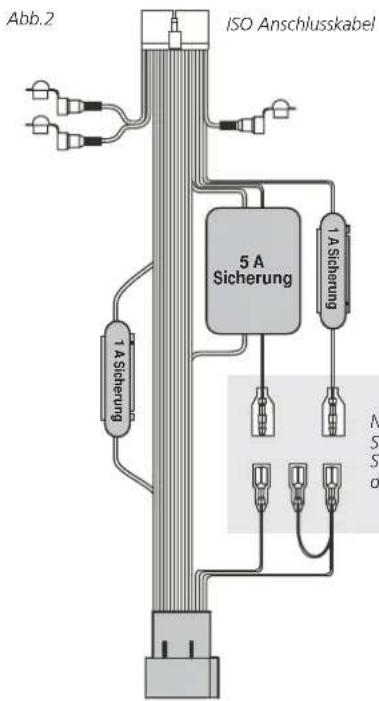

4.1.1 ISO Anschluss

Ist in Ihrem Fahrzeug ein ISO Anschluss vorhanden, ermöglicht Ihnen dieser den schnellen und komfortablen Anschluss Ihres Autoradios an die Stromversorgung und die bereits installierten Lautsprecher.

Wenn in Ihrem Auto fahrzeugspezifische Radiostecker verbaut wurden, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

Falls es für Ihr Auto kein fahrzeugspezifisches Adapterkabel auf den ISO Anschluss gibt, können Sie einen ISO Universaladapter verwenden (nicht im Lieferumfang). Dieser ist an einem Ende mit dem benötigten ISO Anschluss für Ihr Radio ausgestattet. Das andere Ende besteht aus bereits abisolierten Kabelsträngen, an die Sie die Stromversorgung und die Lautsprecher anschließen können (siehe PIN-Belegung des ISO Anschlusses, Abb.1).

ELEKTRISCHE ANSCHLÜSSE

Nehmen Sie auf keinen Fall Änderungen an der elektrischen Anlage Ihres Fahrzeugs vor! Lassen Sie eventuelle Umbauten durch eine KFZ-Werkstatt oder einen autorisierten Fachhändler vornehmen.

4.1.2 PIN-Belegung des ISO Anschlusses

Die Anschlussbelegung des ISO Anschlusses kann, trotz baugeicher Stecker und Buchsen, bei einigen Fahrzeugmodellen variieren. Vergleichen Sie deshalb unbedingt vor dem Einbau, ob die PIN-Belegung des ISO Anschlusses mit der Belegung in Ihrem Fahrzeug übereinstimmt (Abb. 1).

ISO-Anschluss

B

PIN Kabelfarbe Funktion
A 4 gelb Batterie +
A 5	blau	Strom Antenne/Verstärker +
A 7 rot Zündung +
A 8 schwarz Masse –
B 1	violett	Lautspr. hinten rechts +
B 2	violett/schwarz	Lautspr. hinten rechts –
B 3	grau	Lautspr. vorne rechts +
B 4	grau/schwarz	Lautspr. vorne rechts –
B 5	weiß	Lautspr. vorne links +
B 6	weiß/schwarz	Lautspr. vorne links –
B 7	grün	Lautspr. hinten links +
B 8	grün/schwarz	Lautspr. hinten links –

AEG

4 Installation

Da variierende Anschlussbelegungen hauptsächlich die Kabel der Zündung (PIN A7) und der Batterie+ (PIN A4) betreffen, ist Ihr ISO-Anschlusskabel mit kleinen Steckverbindern ausgestattet. Mit diesen Steckverbindungen können Sie die Anschlüsse für Zündung und Batterie+ gegebenenfalls vertauschen oder ein fehlendes Zündungskabel überbrücken (Abb. 2).

Nebenstehend finden Sie die möglichen Steckverbindungen für das ISO-Anschlusskabel.

Das zum Radio führende rote Kabel muss mit der Zündung, das zum Radio führende gelbe Kabel muss mit dem Pluspol der Batterie verbunden werden.

Variante 1: Die Anschlussbelegung des ISO-Anschlusses stimmt mit der in Ihrem Fahrzeug überein.

Variante 2: Sind die Kabel von Zündung und Pluspol bei Ihrem Fahrzeug vertauscht, können Sie dies durch die Steckverbindung im ISO-Anschlusskabel ausgleichen.

Variante 3: Bietet Ihr Fahrzeug keine Anschlussmöglichkeit der Zündung, schließen Sie beide Kabel an den Pluspol der Autobatterie an. In diesem Fall schaltet sich das Autoradio nicht automatisch mit der Zündung mit aus!

Variante 1

4.1.3 Radio an Verstärker anschließen

Die unverstärkten Audioausgänge Front RCA, Rear RCA und Subwoofer werden nur benötigt, wenn die Lautsprecher in Ihrem Fahrzeug an einen externen Verstärker angeschlossen sind. In diesem Fall können Sie das Audiosignal für vorne (Front), hinten (Rear) und für den Subwoofer mittels Cinchkabel (nicht im Lieferumfang) an Ihre externe Endstufe anschließen (siehe Abb. 3).

4.1.4 Steuerleitung für Verstärker/Antenne

Das blaue Kabel des ISO-Anschlusses (A5) ist eine +12-V-Steuerleitung. An diese können Sie Ihren Verstärker anschließen, um ihn automatisch mit dem Radio ein- und auszuschalten. Der entsprechende Anschluss wird mit „Remote“ oder „RMT“ bezeichnet. Nähere Informationen finden Sie in der Bedienungsanleitung Ihres Verstärkers. Schließen Sie Ihre motorisierte Fahrzeugantenne an die Steuerleitung (A5) an, um diese automatisch mit dem Einschalten des Radios auszufahren.

4.1.5 Videoausgänge

An die beiden Videoausgänge können Sie zwei externe Monitore, z.B. in den Kopfstützen oder am Fahrzeughimmel, anschließen. Die Buchsen Video Out werden über Cinchkabel (nicht im Lieferumfang) mit den entsprechenden Videoeingängen an den Monitoren angeschlossen (siehe Abb. 4).

4.1.6 Videoeingang

An den Videoeingang Rear View Camera können Sie über ein Cinchkabel eine Rückfahrkamera anschließen. Verbinden Sie das weiße Kabel Rear Camera Switch mit dem Pluspol eines Rückfahrscheinwerfers, damit das Radio beim Einlegen des Rückwärtsgangs automatisch auf den Videoeingang der Rückfahrkamera umschaltet (siehe Abb. 5).

ELEKTRISCHE ANSCHLÜSSE

Nehmen Sie auf keinen Fall Änderungen an der elektrischen Anlage Ihres Fahrzeugs vor! Lassen Sie eventuelle Umbauten durch eine KFZ-Werkstatt oder einen autorisierten Fachhändler vornehmen.

4 Installation

4.2 Anschlussübersicht

PIN-Belegung ISO-Anschluss:

PIN Kabelfarbe Funktion
A 4 gelb Batterie +
A 5	blau	Strom Antenne/Verstärker
A 7 rot Zündung +
A 8 schwarz Masse –
B 1	violett	Lautspr. hinten rechts +
B 2	violett/schwarz	Lautspr. hinten rechts –
B 3	grau	Lautspr. vorne rechts +
B 4	grau/schwarz	Lautspr. vorne rechts –
B 5	weiß	Lautspr. vorne links +
B 6	weiß/schwarz	Lautspr. vorne links –
B 7	grün	Lautspr. hinten links +
B 8	grün/schwarz	Lautspr. hinten links –

4 Installation

Ihr AEG Autoradio kann in PKWs oder LKWs mit DIN-Radioschacht (182 x 53 mm) und 12 V Bordspannung eingebaut werden. Alternativ können Sie das Radio auch in eine nachrüstbare Unter-/Aufbau-Konsole einsetzen. Diese können Sie über den Elektrofachhandel beziehen.

Einbauhinweise

• Wegen des großen 3,6" TFT-Displays ist das Bedienteil etwas größer als der DIN-Radioschacht. Achten Sie daher beim Einbau darauf, dass das motorisierte Bedienteil genügend Platz hat und beim Einbau nicht im Armaturenbrett eingeklemmt wird.
• Wählen Sie den Einbauplatz so, dass Sie alle Tasten bequem erreichen können.
• Achten Sie darauf, dass das Bedienteil in keiner der möglichen Stellungen anstößt, z.B. am Schaltknauf. Die optimale Leistung erreicht das Autoradio, wenn der Einbauwinkel kleiner als 30° ist.
• Fragen Sie bei Ihrer KFZ-Werkstatt nach, falls der Einbau in Ihr Auto das Bohren von Löchern erfordert.
• Für den Einbau in einen LKW benötigen Sie eventuell einen Spannungswandler von 24 V auf 12 V.
• Beachten Sie, dass die Lautsprecher-Impedanz 4 Ohm beträgt. Das Anschließen von Lautsprechern mit anderer Impedanz kann zu Soundeinbußen führen oder das Radio unter Umständen beschädigen.
• Bevor Sie das Gerät komplett einbauen, überprüfen Sie, ob alle Anschlüsse korrekt sind und das Gerät funktionstüchtig ist.
• Um die Lebensdauer zu verlängern, bauen Sie das Gerät nicht an einem Platz ein, wo es hohen Temperaturen, direktem Sonnenlicht, starker Verschmutzung und starken Erschütterungen ausgesetzt ist.

Sie können das Autoradio auf zwei unterschiedliche Arten einbauen. Verwenden Sie den mitgelieferten Montagerahmen, um das Gerät von vorne in das Armaturenbrett einzubauen. Bei manchen Fahrzeugen kann das Radio hinter dem Armaturenbrett befestigt werden.

1. Stellen Sie sicher, dass die Zündung des Autos ausgeschaltet und der Schlüssel abgezogen ist.
2. Entfernen Sie das schwarze Massekabel vom Minuspol der Batterie. Warten Sie mindestens 20 Minuten, bis sich die Airbags vollständig entleert haben und nicht mehr auslösen können.
3. Entfernen Sie die beiden Transportsicherungs-Schrauben an der Oberseite des Autoradios mit einem Kreuzschraubendreher.
4. Entfernen Sie das ISO Anschlusskabel. Drücken Sie dazu auf den Entriegelungsstift an der Oberseite des Steckers und ziehen Sie den Stecker vorsichtig ab.
5. Ziehen Sie die beiden schwarzen Kunststoffabdeckungen zu beiden Seiten des Bedienfelds vorsichtig nach vorne ab (Abb.7).
6. Schieben Sie die beiden mitgelieferten Entriegelungsstifte ganz in die dafür vorgesehenen Öffnungen auf beiden Seiten des Montagerahmens (Abb.8). Ziehen Sie das Radio jetzt aus dem Montagerahmen heraus (Abb.9).
7. Bauen Sie gegebenenfalls Ihr altes Autoradio aus. Informationen über den Ausbau finden Sie in der Bedienungsanleitung des alten Radios.

KURZSCHLUSSGEFAHR

Stellen Sie sicher, dass die Fahrzeugbatterie vor dem Einbau des Radios vom Bordnetz getrennt wurde. Es besteht Kurzschlussgefahr.

CS DVD 360

4.3 Radioeinbau

AEG

Abb.10

1. Entfernen Sie gegebenenfalls den Montagerahmen Ihres alten Autoradios. Schieben Sie den Montagerahmen in den DIN-Radioschacht Ihres Fahrzeugs, bis dieser bündig mit dem Armaturenbrett abschließt (Abb.10).
2. Biegen Sie die Metallnasen des Montagerahmens mit einem Schraubenzieher um, so dass dieser fest im Armaturenbrett verankert wird (Abb.10).
3. Schließen Sie die ISO-Stecker Ihres Fahrzeugs an die Buchse des ISO-Anschlusskabels an und stecken Sie dieses wieder an der Rückseite Ihres AEG-Autoradios an.

ISO-Adapterkabel

Wenn Ihr Auto über fahrzeugspezifische Radiostecker verfügt, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO-Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

1. Stecken Sie den Antennenstecker Ihres Fahrzeugs in die Antennenbuchse des AEG-Autoradios.
2. Schließen Sie alle weiteren Geräte an, die am Radio betrieben werden sollen (z.B. Verstärker und Monitore). Weitere Informationen über die Anschlüsse des Radios finden Sie im Kapitel „4.1 Anschlüsse des Radios“, Seite 11.
3. Schieben Sie das Autoradio in den Montagerahmen im Radioschacht, bis es einhakt. Achten Sie darauf, dass die Kabel nicht eingeklemmt oder abgeknickt werden (Abb.11).
4. Um einen sicheren Halt Ihres Autoradios zu gewährleisten, befestigen Sie das mitgelieferte Metalllochband mit Sprengring und Mutter an der Rückseite des Geräts. Schrauben Sie das andere Ende mit Beilagscheibe und

Schraube an ein Karosserieteil an (Abb.12). Dazu können Sie das Metallochband mit der Hand verbiegen. Es dient gleichzeitig zur Erdung des Radios.

1. Bringen Sie die beiden schwarzen Kunststoffabdeckungen zu beiden Seiten des Bedienteils wieder an.
2. Schließen Sie das schwarze Massekabel an die Batterie an.

4 Installation

CS DVD 360

4.3.2 Rückseitiger Einbau

Beim rückseitigen Einbau des Autoradios werden der Montagerahmen sowie das Metalllochband nicht benötigt.

Adapterplatten

Für den Einbau hinter dem Armaturenbrett werden eventuell fahrzeugspezifische Adapterplatten benötigt. Diese können Sie über den Fachhandel beziehen.

1. Wenn für die Montage Adapterplatten (nicht im Lieferumfang) benötigt werden, befestigen Sie diese an Ihrem AEG Autoradio. „N“ kennzeichnet die für Nissan, „T“ die für Toyota vorgesehenen Bohrungen (Abb.13).

Abb.13

1. Befestigen Sie das Autoradio entweder mit zwei Schrauben (maximal 5 mm Gewindelänge) auf jeder Seite oder mit den Adapterplatten an der dafür vorgesehenen Stelle im Fahrzeug. Dazu müssen Sie eventuell einen Teil der Abdeckung Ihres Armaturenbretts demontieren (Abb.14).

Wenn Ihr Auto über fahrzeugspezifische Radiostecker verfügt, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

1. Stecken Sie das mitgelieferte ISO Anschlusskabel wieder an der Rückseite Ihres AEG Autoradios an. Schließen Sie die ISO Stecker Ihres Fahrzeugs an den ISO Anschluss an.
2. Stecken Sie den Antennenstecker Ihres Fahrzeugs in die Antennenbuchse des AEG Autoradios.
3. Schließen Sie alle weiteren Geräte, die am Radio betrieben werden sollen, an (z.B. Verstärker und Monitore). Weitere Informationen über die Anschlüsse des Radios finden Sie im Kapitel „4.1 Anschlüsse des Radios“, Seite 11.
4. Schließen Sie das schwarze Massekabel an die Batterie an.

AEG

5 Inbetriebnahme

5.1 Abnehmbares Bedienteil

Zum Schutz vor Diebstahl können Sie das Bedienteil Ihres AEG Autoradios abnehmen. Bewahren Sie das abgenommene Bedienteil nicht in Ihrem Fahrzeug auf.

BEDIENTEIL

• Versichern Sie sich, dass das Bedienteil immer richtig eingesetzt ist, damit es durch die Erschütterungen im Fahrzeug nicht herunterfallen kann.
• Bewahren Sie das abgenommene Bedienteil immer im Schutzetui auf.
• Lassen Sie das Bedienteil nicht fallen.
• Üben Sie keinen Druck auf das Display aus.
• Setzen Sie das Bedienteil keinen hohen Temperaturen und direktem Sonnenlicht aus.
• Reinigen Sie das Bedienteil nicht mit löslichen Mitteln wie Benzol oder Verdünner.
• Es dürfen keine Flüssigkeiten ins Innere des Bedienteils gelangen.
• Versuchen Sie nicht, das Bedienteil zu zerlegen.

5.1.1 Bedienteil abnehmen

• Drücken Sie die PWR-Taste 9, um das Radio auszuschalten.
• Warten Sie, bis die Displaybeleuchtung erloschen ist, drücken Sie die REL-Taste ① und nehmen Sie das Bedienteil vorsichtig ab (Abb.15).
• Bewahren Sie das Bedienteil im Schutzetui auf.

Kontakte

Achten Sie darauf, dass die Kontakte von Bedienteil und Radio (Abb.16) nicht durch Fingernägel, Stifte oder Schraubendreher verkratzt werden. Sie sind für den Betrieb des Radios sehr wichtig.

5.1.2 Bedienteil anbringen

• Bringen Sie das Bedienteil wieder am Radio an, indem Sie es zuerst auf der rechten Seite einhaken und anschließend die linke Seite des Bedienteils vorsichtig festdrücken, bis es mit einem Klick einrastet (Abb.17).
• Schalten Sie die Zündung ein. Drücken Sie die Taste 9, um das Radio einzuschalten.

Sollte es nach dem Anbringen des Bedienteils zu Anzeigefehlern im Display oder zu Fehlfunktionen bei der Bedienung der Tasten kommen, gehen Sie bitte vor wie folgt:

Anzeigefehler

• Überprüfen Sie, ob das Bedienteil richtig sitzt. Nehmen Sie das Bedienteil noch einmal ab und bringen Sie es erneut an.
• Überprüfen Sie die Kontakte auf der Rückseite des Bedienteils und an der Radiofront auf Verschmutzung und reinigen Sie diese gegebenenfalls.

5 Inbetriebnahme

5.2.1 Fernbedienung verwenden

Im Lieferzustand ist bereits eine Batterie in der Fernbedienung eingelegt. Ziehen Sie den Isolationsstreifen aus dem Batteriefach, um die Fernbedienung in Betrieb zu nehmen.

• Richten Sie die Fernbedienung bei Betätigung einer Taste immer auf den IR-Empfänger ④ am Bedienteil des Radios.
• Eine Übersicht über die Funktionen der Fernbedienungstasten finden Sie in Kapitel „1.2 Beschreibung der Bedienelemente“, Seite 4 und 5. Einige Funktionen können nur mit der Fernbedienung ausgeführt werden.
• Bei extrem hellen Lichtverhältnissen kann es passieren, dass Befehle der Fernbedienung nicht erkannt werden.

BENUTZUNG DER FERNBEDIENUNG

Sicherheit hat im Straßenverkehr höchste Priorität, deshalb darf die Fernbedienung während der Fahrt nicht vom Fahrer benutzt werden.

5.2.2 Batterie einlegen/wechseln

Wenn das Radio immer seltener auf die Befehle der Fernbedienung reagiert, ist die Batterie leer und muss gewechselt werden.

• Drücken Sie den Entriegelungsstift zur Mitte hin und ziehen Sie die Batterieschublade heraus (Abb.18). Entsorgen Sie die verbrauchte Batterie umweltgerecht.
• Legen Sie eine neue Batterie vom Typ CR 2025 ein. Achten Sie dabei auf die Polarität, der Pluspol der Batterie muss nach oben zeigen (Abb.19).
• Schieben Sie die Batterieschublade zurück ins Batteriefach bis diese mit einem Klick verriegelt (Abb.19).

UMGANG MIT BATTERIEN

• Halten Sie Batterien von Kindern fern. • Schließen Sie Batterien nicht kurz.
• Versuchen Sie nicht, Batterien wiederaufzuladen.
• Werfen Sie Batterien nicht ins Feuer.

Leere Batterien dürfen nicht in den Hausmüll gegeben werden. Entsorgen Sie diese umweltgerecht bei einer Batterie-Sammelstation, im Fachhandel oder bei Ihrem kommunalen Entsorgungsträger (z. B. Wertstoffhof).

6 Grundfunktionen

6.1 Ein-/Ausschalten des Radios

• Drücken Sie, bei aktivierter Fahrzeugzündung, die PWR-Taste ⑨, um das Radio einzuschalten.
• Durch erneutes Drücken der PWR-Taste ⑨ schalten Sie das Radio wieder aus. Beim Ausschalten der Fahrzeugzündung schaltet sich das Radio automatisch mit aus.
• Werden das Radio oder die Zündung des Fahrzeugs ausgeschaltet, spielt das Radio beim nächsten Einschalten mit der zuvor eingestellten Lautstärke, im selben Betriebsmodus weiter.

6.2 Betriebsmodus umschalten

- Durch mehrfaches Drücken der Mode-Taste 13 können Sie zwischen folgenden Betriebsmodi wechseln:

• Tuner (Radio) Displayanzeige „FM1“, „FM2“, „FM3“
• DVD/CD Displayanzeige „DVD“, „CD“
• AUX Displayanzeige „AUX IN“

i Betriebsmodi

• Ist keine DVD/CD im Radio eingelegt, kann der DVD/CD-Modus nicht ausgewählt werden.
• Nach dem Einlegen einer DVD/CD oder nach dem Anschluss eines USB-Speichermediums schaltet das Radio automatisch in den DVD/CD-Modus.

6.3 Neigungswinkel einstellen

Ihr Autoradio verfügt über ein motorisiertes Bedienteil mit einstellbarem Neigungswinkel. So haben Sie beim Abspielen von DVDs einen optimalen Blick auf das Display, und die Bedienelemente sind immer gut erreichbar.

BEDIENTEIL NEIGEN

• Achten Sie darauf, dass beim Ändern des Winkels kein USB-Massenspeicher und kein Klinkenstecker am Bedienteil eingesteckt sind.
• Achten Sie darauf, dass das Bedienteil beim Neigen nicht anstoßen kann. Das Bedienfeld und das Radio könnten beschädigt werden.
• Hinter dem geneigten Bedienteil dürfen sich keine Kabel oder andere Gegenstände befinden.
• Achten Sie darauf, dass Ihre Finger beim Neigen des Bedienteils nicht eingeklemmt werden.

• Das Radio muss eingeschaltet sein. - Drücken Sie die Taste 14 mehrmals, um die gewünschte Neigung des Bedienfelds einzustellen. Sie können zwischen vier Winkeln wählen (Abb.20). - Nach dem vierten Druck auf die Taste 14 fährt das Bedienteil wieder in die Ausgangsposition zurück.

Im DVD/CD-Modus wird der Neigungswinkel des Bedienteils gespeichert. Wenn Sie in einen anderen Betriebsmodus wechseln oder das Radio ausschalten, fährt das Bedienteil bei erneutem Aufrufen des DVD/CD-Modus wieder in die gespeicherte Position und fährt mit der Wiedergabe fort.

6 Grundfunktionen

CS DVD 360

6.4 DVDs/CDs einlegen und auswerfen

• Achten Sie darauf, dass kein Klinkenkabel am Front-Audio-Anschluss 12 und kein USB-Kabel am Front-Mini-USB-Anschluss 11 angesteckt sind.
• Drücken Sie die Taste ⑦, um eine eingelegte DVD/CD auszuwerfen. Das Bedienteil wird heruntergefahren und gibt das DVD-Laufwerk frei, die eingelegte DVD/CD wird ausgeworfen. Das Radio muss dazu nicht eingeschaltet sein.
• Schieben Sie eine DVD oder CD, mit der beschrifteten Seite nach oben, in das Laufwerk, bis diese automatisch eingezogen wird. Ist das Radio ausgeschaltet, schaltet es sich automatisch ein. Es wechselt in den DVD/CD-Modus und beginnt mit der Wiedergabe. Das Bedienfeld fährt in die gespeicherte Position.

DVDs/CDs AUSWERFEN

Achten Sie darauf, dass beim DVD/CD-Wechsel keine Kabel an den beiden Front-Anschlüssen ⑪ und ⑫ angesteckt sind.

6.5 Lautstärke einstellen

• Durch Drehen des Lautstärke-Reglers ② können Sie die Lautstärke von „00“ bis „32“ einstellen. Die neu eingestellte Lautstärke wird 3 Sekunden lang im Display angezeigt.
• Drücken Sie die MU-Taste 10, um das Radio stumm zu schalten. Während der Stummschaltung blinkt „MUTE“ im Display des Radios. Drücken Sie die MU-Taste 10 erneut oder drehen Sie den Lautstärke-Regler 2, um die Stummschaltung aufzuheben.

6.6 Uhrzeitanzeige

• Drücken Sie die CLK-Taste 20, um die Uhrzeit für 3 Sekunden im Display anzeigen zu lassen.
• Wird ein Radiosender empfangen, der das RDS-Zeitsignal CT (Clock Time) ausstrahlt, so synchronisiert das Autoradio die Uhrzeit automatisch.

Zeitsynchronisation CT

Wenn keine RDS-Informationen verfügbar sind, kann die Uhrzeit nicht automatisch eingestellt werden. Stellen Sie die Uhrzeit in diesem Fall manuell ein.

• Halten Sie die CLK-Taste 20 ca. 2 Sekunden gedrückt, um die Uhrzeit manuell einzustellen. Die Stelle der Stunden beginnt zu blinken.
• Stellen Sie durch Drehen des Lautstärke-Reglers ② die Stunden ein. Bestätigen Sie die Eingabe, indem Sie die CLK-Taste ⑳ drücken. Die Stelle der Minuten beginnt zu blinken.
• Stellen Sie nun mit dem Lautstärke-Regler 2 die Minuten ein. Bestätigen Sie die Eingabe, indem Sie die CLK-Taste 20 erneut drücken. Die Uhrzeit wird gespeichert.
• Erfolgt innerhalb von 10 Sekunden kein Eingabe, wird die Einstellung abgebrochen. Wird später von einem Radiosender das CT-Signal empfangen, synchronisiert das Autoradio die eingestellte Uhrzeit mit dem Zeitsignal.

7 Tuner-Modus (Radio)

Im Tuner-Modus wird die Radiofrequenz oder, bei vorhandenem RDS-Signal, die RDS-Information des Radiosenders angezeigt. Befindet sich das Radio in einem anderen Betriebsmodus, drücken Sie die Mode-Taste 13 so oft, bis der Tuner-Modus aktiviert wird.

7.1 Frequenzbereich auswählen

- Drücken Sie die BND-Taste 15 mehrmals, um den gewünschten UKW-Frequenzbereich einzustellen. Sie können zwischen „FM1“, „FM2“ und „FM3“ wählen. Der eingestellte Frequenzbereich wird im Display angezeigt.

7.2 Manuelle Sendersuche

- Drücken Sie das SEL-Steuerkreuz 6 in Richtung ▲ oder √, um die gewünschte Frequenz manuell einzustellen. Jeder Tastendruck erhöht bzw. verringert die Frequenz um 0,05 MHz.

7.3 Automatische Sendersuche

- Halten Sie das SEL-Steuerkreuz 6 ca. 2 Sekunden in Richtung ▲ oder ▼ gedrückt, um den automatischen Sendersuchlauf zu starten. Das Radio sucht nach dem nächsten bzw. vorhergehenden Radiosender und gibt diesen wieder.

7.4 Sender speichern

Ihr AEG Autoradio kann in jedem Frequenzbereich (FM1, FM2, und FM3) sechs Radiosender auf den ersten sechs Nummern-Tasten 25 speichern. Die gespeicherten Sender können durch Druck der entsprechenden Nummern-Taste 25 (1-6) an der Fernbedienung aufgerufen werden.

• Drücken Sie die BND-Taste 15 mehrmals, um den gewünschten Frequenzbereich einzustellen.
• Suchen Sie den gewünschten Radiosender (siehe Kapitel „7.2 Manuelle Sendersuche“ und „7.3 Automatische Sendersuche“).
• Halten Sie die Nummern-Taste 25 (1-6), auf der der Sender gespeichert werden soll, ca. 2 Sekunden gedrückt. Der Senderspeicherplatz wird rechts oben im Display angezeigt, der Sender wurde gespeichert.
• Drücken Sie die entsprechende Nummern-Taste 25 (1-6) an der Fernbedienung, um den darauf gespeicherten Radiosender aufzurufen.

7.5 Senderspeicherplätze (AS/PS)

Die Auto Store-Funktion (AS) sucht automatisch die stärksten Radiosender im UKW-Frequenzband und speichert diese auf den Senderspeicherplätzen. Die Preset Scan-Funktion (PS) gibt die gespeicherten Radiosender nacheinander für je 5 Sekunden wieder.

7.5.1 AS (Auto Store)

• Halten Sie das SEL-Steuerkreuz 6 ca. 2 Sekunden nach unten, in Richtung APS/DISP, gedrückt, um nach den sendestärksten Radiosendern zu suchen. Die gefundenen Sender werden automatisch auf den Senderspeicherplätzen in den drei Frequenzbereichen gespeichert.
• Halten Sie alternativ die A/PS-Taste 33 der Fernbedienung ca. 2 Sekunden gedrückt, um die Auto Store-Funktion auszuführen.
• Nach beendetem Sendersuch- und Speichervorgang wird der erste empfangene Radiosender wiedergegeben.

7 Tuner-Modus (Radio)

CS DVD 360

7.5.2 PS (Preset Scan)

• Drücken Sie das SEL-Steuerkreuz 6 nach unten, in Richtung APS/DISP. Das Radio scannt durch die gespeicherten Radiosender in allen drei Frequenzbereichen und gibt jeden Sender 5 Sekunden lang wieder.
• Drücken Sie alternativ die A/PS-Taste 33 der Fernbedienung, um die Preset Scan-Funktion auszuführen.
• Um die Preset Scan-Funktion zu unterbrechen und einen bestimmten Radiosender wiederzugeben, drücken Sie die entsprechende Nummern-Taste (1-6).

7.6 RDS-Funktionen

Über das RDS (Radio Data System) werden neben dem Audiosignal weitere Zusatzinformationen an Ihr Radio übertragen. Folgende RDS-Funktionen werden von Ihrem Radio unterstützt:

	Englisch Deutsch
AF Alternative Frequencies Autom.		Senderwechsel zu anderem Sender mit gleicher PI, bei zu schwachem Signal
CT Clock Time Zeitsynchronisation
EON	Enhanced Other Network	Empfang von TA, TP und AF Informationen von anderen Sendern als dem gewählten
PI Program Identification Eindeutige Senderkennung
PS	Program Service Name	Übertragung Sendername
PTY	Program Type	Programmtyp (z.B. Pop)
TP	Traffic Program	Erkennungsdaten für den Empfang von Verkehrsmeldungen
TA	Traffic Announcement	Signal, ob gerade Verkehrsmeldungen übermittelt werden

7.6.1 AF (Alternative Frequenzen)

Ihr Autoradio empfängt über das RDS-Signal eine Liste mit alternativen Sendefrequenzen von Sendern, die das gleiche Programm übertragen wie ihr aktuell eingestellter Sender. Wird das Signal des empfangenen Senders zu schwach, sucht das Autoradio automatisch auf den alternativen Frequenzen nach einem stärkeren Sender mit identischer Senderkennung (PI).

7.6.2 CT (Zeitsynchronisation)

Wenn von einem Radiosender das CT-Signal ausgestrahlt wird, synchronisiert Ihr Radio die Uhrzeit mit der des CT-Signals.

7.6.3 EON (Informationen anderer Sender)

Die Funktion EON ermöglicht es, Verkehrsmeldungen (TA) zu empfangen, obwohl der eingestellte Sender die Funktion TA nicht unterstützt. Wird auf einem anderen Sender Verkehrsfunk ausgestrahlt, schaltet das Radio automatisch für die Dauer der Verkehrsmeldung auf diesen Sender um. Diese Funktion gilt auch für den Programmtyp (PTY). Beginnt auf einem anderen Sender eine Sendung mit dem eingestellten Genre, schaltet das Radio auf diesen Sender um.

7.6.4 PI (Programm Identifikation)

PI ist eine vierstellige Identifikationszahl der Radiosender, die eine eindeutige Identifikation des Senders ermöglicht.

7.6.5 PS (Programm Service Name)

Die Funktion Programm Service Name überträgt den Namen des empfangenen Radiosenders im Klartext, so dass dieser im Radiodisplay angezeigt werden kann.

7 Tuner-Modus (Radio)

7.6.6 PTY (Programmtyp)

Mit der Funktion Programmtyp (PTY) können Sie nach Sendern oder Sendungen eines bestimmten Genres suchen.

- Durch mehrfaches Drücken der Taste 8 im Tuner-Modus können Sie zwischen folgenden PTY-Modi umschalten:

• News - Varied - Finance - Country
• Affairs - Pop M - Children - Nation M
• Info - Rock M - Social - Oldies
• Wird das gewünschte PTY-Genre im Display angezeigt, beginnt das Radio kurz darauf mit dem Suchlauf nach Radiosendern mit diesem Programmtyp. Im Display erscheint „PTY SEEK“.
• Findet das Radio einen Sender mit entsprechendem PTY-Genre, wird dieser wiedergegeben. Wurde kein Sender mit passendem Programmtyp gefunden, kehrt das Radio in den normalen Tuner-Modus zurück.

7.6.7 TP (Verkehrsmeldungen)

Unterstützt der eingestellte Radiosender die Durchsage von Verkehrsmeldungen, sendet er das TP-Signal, im Display wird "TP" angezeigt. Bei aktivierter TA-Funktion wechselt das Radio in den Tuner-Modus zu dem Sender, der gerade die Verkehrsmeldung sendet.

7.6.8 TA (Durchsage von Verkehrsmeldungen)

• Drücken Sie das SEL-Steuerkreuz 6 nach oben, in Richtung TA/AF, um die Funktion Verkehrsmeldungen (TA) zu aktivieren. Im Display erscheint „TA ON“.
• Wird ein TA-Signal empfangen, schaltet das Radio für die Dauer der Verkehrsmeldung auf diesen Sender um und erhöht gegebenenfalls die Lautstärke.
• Drücken Sie das SEL-Steuerkreuz 6 in Richtung TA/AF, um die Wiedergabe einer Verkehrsmeldung zu unterbrechen. Ihr Radio setzt die vorherige Wiedergabe fort. Die Funktion TA bleibt aktiviert.
• Erneutes Drücken des SEL-Steuerkreuzes 6 in Richtung TA/AF deaktiviert die TA-Funktion. Im Display erscheint „TA OFF“.
• Durch Drücken der TA-Taste 27 der Fernbedienung können Sie die Funktion Verkehrsmeldungen (TA) ebenfalls aktivieren bzw. deaktivieren.

Hinweis zu TA

Ist die Funktion Verkehrsmeldungen (TA) aktiviert, werden bei der automatischen Sendersuche nur Radiosender gefunden, die das TP-/TA-Signal unterstützen.

- Wird bei aktivierter TA-Funktion 5 Sekunden lang kein TP-Signal empfangen, erscheint "TA SEEK". Das Radio sucht nach dem nächsten Radiosender, der die Funktion Verkehrsmeldungen unterstützt.

7 Tuner-Modus (Radio)

CS DVD 360

7.7 Stereoempfang

Bei schwachen Radiosendern kann die Wiedergabe unter Umständen verbessert werden, wenn Sie das Radio von Stereo- auf Monoempfang umschalten.

• Drücken Sie die MO/ST-Taste 18, um den Radioempfang auf Mono umzuschalten. Im Display erscheint "MONO", das Stereo-Symbol "ST" wird nicht mehr angezeigt.
• Drücken Sie die MO/ST-Taste 18 erneut, um das Radio wieder auf Stereoempfang umzuschalten. Im Display erscheint "STEREO" und das Stereo-Symbol "ST"

7.8 Signalstärke der Sender (Local/Distant)

Diese Einstellung betrifft die Signalstärke der Radiosender beim automatischen Sendersuchlauf. Bei der Einstellung Distant „DX“ findet der Sendersuchlauf auch schwache Sender. Die Einstellung Local „LOC“ bewirkt, dass der automatische Sendersuchlauf nur lokale Radiosender mit starkem Signal in die Senderliste aufnimmt. - Drücken Sie die LO/DX-Taste 35, um die gewünschte Einstellung auszuwählen:

Wird im Display „LOC“ angezeigt, findet der Sendersuchlauf nur lokale Radiosender mit starkem Signal.

Wird im Display „DX“ angezeigt, findet der Sendersuchlauf auch entfernte, schwache Radiosender.

7.9 Regionalradio (REG)

Manche Radiosender wechseln für eine bestimmte Zeit vom normalen überregionalen Programm in ein regionales Sendefenster. Ist die Region-Funktion deaktiviert, ignoriert das Radio die Programm Identifikation (PI) und empfängt den regionalen Sender. Bei aktivierter Region-Funktion sucht das Radio auf einer anderen Frequenz nach einem Sender mit der selben Senderkennung (PI).

• Halten Sie die SEL-Taste 6 ca. 2 Sekunden gedrückt, im Display erscheint die Einstellung „REG“.
• Wählen Sie durch Drehen des Lautstärke-Reglers 2 die gewünschte Einstellung aus:

„REG ON“ Das Radio sucht nach einem Sender mit der selben Programm Identifikation (PI).

„REG OFF“ Die Programm Identifikation wird ignoriert, das Radio schaltet auf den regionalen Sender um.

Nach 2 Sekunden wird die ausgewählte Einstellung automatisch übernommen.

7.10 Wiedergabe bei Senderwechsel (PI)

Wenn Sie vom Sendebereich eines Radiosenders in den Sendebereich eines anderen Radiosenders mit gleichem Programmtyp (PTY) fahren, kann es beim Übergang, wenn beide Sender gleichzeitig empfangen werden, zu Störungen kommen. Das Radio kann in diesem Fall entweder beide Radiosender gleichzeitig wiedergeben oder die Lautsprecher stumm schalten.

• Halten Sie die SEL-Taste 6 ca. 2 Sekunden gedrückt, im Display erscheint die Einstellung „REG“.
• Drücken Sie die SEL-Taste 6 erneut, im Display erscheint die Einstellung „PI“.
• Wählen Sie durch Drehen des Lautstärke-Reglers ② die gewünschte Einstellung aus:

7 Tuner-Modus (Radio)

„PI SOUND“ Das Radio spielt beide empfangenen Radiosender gleichzeitig ab.

„PI MUTE“ Das Radio schaltet die Lautsprecher bei dieser Einstellung stumm.

Nach 2 Sekunden wird die ausgewählte Einstellung automatisch übernommen.

Hinweis zu AF

Ist die Funktion Alternative Frequenzen (AF) aktiviert, werden bei der automatischen Sendersuche nur Radiosender gefunden, die das AF-Signal unterstützen.

7.11 AF (Alternative Frequenzen)

Bei aktivierter Funktion AF sucht das Radio automatisch auf alternativen Frequenzen nach einem anderen Radiosender mit gleicher Senderkennung (PI), sollte das Signal des eingestellten Senders zu schwach werden.

• Halten Sie das SEL-Steuerkreuz 6 ca. 2 Sekunden nach oben, in Richtung TA/AF, gedrückt, um die Funktion AF zu aktivieren bzw. deaktivieren.
• Halten Sie alternativ die SEL-Taste 6 ca. 2 Sekunden gedrückt, im Display erscheint die Einstellung „REG“.
• Drücken Sie die SEL-Taste ⑥ zweimal, im Display erscheint die Einstellung „AF“.
• Wählen Sie durch Drehen des Lautstärke-Reglers 2 die gewünschte Einstellung aus:

„AF ON“ Bei zu schwachem Signal sucht das Radio nach einem anderen Sender mit gleicher PI.

„AF OFF“ Bei zu schwachem Signal sucht das Radio nicht automatisch nach einem anderen Sender.

Nach 2 Sekunden wird die ausgewählte Einstellung automatisch übernommen.

- Durch Drücken der AF-Taste 26 der Fernbedienung können Sie die Funktion alternative Frequenzen ebenfalls aktivieren bzw. deaktivieren.

8 DVD/CD-Modus

CS DVD 360

8.1.1 Abspielbare Disks

Folgende Disks können Sie mit Ihrem CS DVD 360 abspielen:

• DVD (Single/Dual Layer) - CD
• DVD-R - CD-R
• DVD-RW - CD-RW
• DVD+R
• DVD+RW

Folgende Disks können nicht abgespielt werden:

• DVD-ROM - DVD-RAM
• CDV - CD-G
• Mini-CD/DVD - Form-CD/DVD

8.1.2 Abspielbare Formate

Folgende Medien- und Dateiformate können von Ihrem AEG Autoradio abgespielt werden:

Medienformate: - DVD-Video - Audio-CD (CD-DA)

• SVCD - Picture-CD
• VCD 2.0 - HDCD
• VCD 1.0

Dateiformate: - DIVX - MP3

• MPEG4 - WMA
• JPEG

8.2.1 Audio-CD einlegen

Legen Sie eine Audio-CD in das Laufwerk ein (siehe Kapitel „6.4 DVDs/CDs einlegen und auswerfen“, Seite 21). Das Radio wechselt in den DVD/CD-Modus und beginnt mit dem Abspielen der CD.

8.2.2 Audio-CD-Wiedergabe

Ist bereits eine Audio-CD eingelegt, drücken Sie die Mode-Taste ⑬ so oft, bis der DVD/CD-Modus aktiviert wird. Im Display erscheint während des Ladens "DVD", danach "CD".

DVD/CD-Modus

• Ist keine DVD/CD im Radio eingelegt, kann der DVD/CD-Modus nicht aktiviert werden.
• Nach dem Einlegen einer CD oder DVD schaltet sich das Radio automatisch ein und wechselt in den DVD/CD-Modus.

8.2.3 Titel auswählen

• Drücken Sie das SEL-Steuerkreuz 6 nach rechts, in Richtung ↑, um zum nächsten Titel zu springen.
• Drücken Sie das SEL-Steuerkreuz 6 nach links, in Richtung √, um zum vorhergehenden Titel zu springen.

8.2.4 Titel direkt auswählen

Sie können einen bestimmten Titel der CD direkt auswählen, indem Sie die Titelnummer eingeben.

• Durch Drücken der entsprechenden Nummern-Taste 25 (1-9) an der Fernbedienung können Sie die ersten neun Titel einer CD direkt auswählen.
• Um alle Titel einer CD direkt auswählen zu können, geben Sie mit den Nummern-Tasten 25 die gewünschte Titelnummer ein.
• Für die Eingabe von zweistelligen Titelnummern drücken Sie die +10-Taste 28 so oft, bis die gewünschte

8.1 Kompatible Medien

Weitere Informationen zur Verwendung von CDs/DVDs finden Sie auf Seite 9.

8.2 Audio-CDs abspielen

8 DVD/CD-Modus

Zehnerstelle erreicht ist (1x für 10, 2x für 20 usw.) und geben anschließend die zweite Stelle mit den Nummern-Tasten 25 ein.

Beispiel:

Für die Eingabe der Titelnummer „24“ drücken Sie zweimal die +10-Taste 28 und anschließend die Nummern-Taste 4.

8.2.5 Vor- und Zurückspulen

• Drücken Sie das SEL-Steuerkreuz 6 ca. 2 Sekunden in Richtung ▲ oder ▼, um innerhalb eines Titels vor oder zurück zu spulen. Im Display erscheint „FF X2“ (Fast Forward) oder „FR X2“ (Fast Rewind). Das Radio spult mit zweifacher Geschwindigkeit.
• Sie können das Vor- oder Zurückspulen beschleunigen, indem Sie das SEL-Steuerkreuz ⑥ mehrfach ca. 2 Sekunden in Richtung ▲ oder ▼ drücken. Das zeigt die entsprechende Geschwindigkeit an:

„FF X2“, „FF X4“, „FF X8“, „FF X16“ oder „FR X2“, „FR X4“, „FR X8“, „FR X16“

- Alternativ können Sie zum Vor- oder Zurückspulen auch die ◀►-Tasten 34 verwenden.

- Drücken Sie die Taste 8, um die normale Wiedergabe fortzusetzen.

8.2.6 Wiedergabepause

- Drücken Sie die Taste 8, um die Wiedergabe anzuhalten. Im Display blinkt „PAUSE“.

- Drücken Sie die Taste 8 erneut, um die Wiedergabe fortzusetzen.

8.2.7 Titel wiederholen (Repeat)

• Drücken Sie die Repeat-Taste 37, um den aktuellen Titel zu wiederholen. Im Display erscheint „RPT“.
• Das Radio wiederholt den Titel so lange, bis Sie die Repeat-Taste 37 erneut drücken. Die normale Wiedergabe wird fortgesetzt. Im Display erlischt „RPT“.

8.2.8 Titel kurz anspielen (Intro)

- Halten Sie die INT-Taste 24 ca. 2 Sekunden gedrückt, um nur die ersten 6 Sekunden jedes Titels wiederzugeben. Im Display erscheint „INT“.

- Halten Sie die INT-Taste 24 erneut gedrückt, um die normale Wiedergabe fortzusetzen. Im Display erlischt „INT“.

8.3.9 Zufallswiedergabe (Random)

• Halten Sie die RDM-Taste 31 ca. 2 Sekunden gedrückt, um die Zufallswiedergabe zu starten. Alle Titel der CD werden in zufälliger Reihenfolge abgespielt. Im Display erscheint „RDM“.
• Halten Sie die RDM-Taste 31 erneut gedrückt, um die Zufallswiedergabe zu beenden. Im Display erlischt „RDM“.

8.2.10 Displayanzeige (OSD)

- Drücken Sie die OSD-Taste 15 mehrmals, um die Anzeige der Spieldauer einzustellen. Wählen Sie zwischen

• der abgelaufenen Spieldauer des Titels,
• der verbleibenden Spieldauer des Titels,
• der abgelaufenen Spieldauer der gesamten CD und
• der verbleibenden Spieldauer der gesamten CD.

8 DVD/CD-Modus

CS DVD 360

MP3- und WMA-Dateien sind komprimierte Audioformate, die eine sehr große Anzahl Songs auf einer Disk ermöglichen. Ihr AEG Autoradio kann diese Dateien direkt von einer eingelegten DVD/CD abspielen.

8.3.1 Lesbare Dateisysteme

Die verwendeten Disks müssen in einem der folgenden Formate angelegt worden sein, damit sie gelesen werden können.

• ISO 9660 Level 1 (11 Zeichen inkl. Dateiendung)
• ISO 9660 Level 2 (31 Zeichen inkl. Dateiendung)
• Joilet (31 Zeichen inkl. Dateiendung)

Inkompatible DVDs/CDs

• Disks, die nicht finalisiert wurden und unbeendete Sessions enthalten, können nicht abgespielt werden.
• Abhängig von verwendeten Rohlingen und Brennprogrammen kann es dazu kommen, dass eine Disk nicht abgespielt werden kann.
• Verwenden Sie beim Erstellen wiederbeschreibbarer Disks immer die Option "Vollständiges Formatieren", nicht "Schnelles Formatieren" (Quickformat), um Fehlfunktionen vorzubeugen.

8.3.2 MP3 und WMA codieren

Wenn Sie Ihre Musikdateien mit dem MP3- oder WMA-Format komprimieren, verwenden Sie die folgenden Einstellungen:

8.3.3 Dateistruktur der DVDs/CDs

Die MP3- und WMA-Disks müssen einige Kriterien erfüllen, damit sie mit dem Radio abgespielt werden können. Achten Sie beim Anlegen einer MP3-/WMA-Disk auf folgende Kriterien:

• maximale Ordnertiefe: 10 verschachtelte Ordner
• maximale Anzahl von Titeln: 500
• maximale Anzahl von Ordnern: 50

8.3.4 Abspielreihenfolge

Beim Einlegen einer MP3- oder WMA-Disk nummeriert Ihr Radio die auf der DVD/CD enthaltenen Titel durch (Abb.21). Beim Nummerieren geht das Radio nach Ordnertiefe vor, d.h. zuerst werden alle Titel nummeriert, die direkt auf der DVD/CD liegen (top level), anschließend die Titel in Ordnertiefe 1, dann Ordnertiefe 2 usw.

Die Nummerierung erfolgt in dieser Reihenfolge, weil die Titel in dieser Reihenfolge auf die DVD/CD geschrieben wurden. Um eine bestimmte Reihenfolge festzulegen, legen Sie auf der DVD/CD nur Ordner ohne weitere Unterordner an und nummerieren Sie die Ordnernamen in der gewünschten Reihenfolge durch (z.B. „01 Rockmusik“, „02 Popmusik“, usw.).

8.3.5 MP3-/WMA-Disk brennen

Achten Sie beim Brennen von MP3- und WMA-Disks darauf, auf der DVD/CD keine Ordner anzulegen, die andere Daten als Audio-, Bild- oder Videodateien enthalten.

VORSICHT HÖRSCHÄDEN

Legen Sie keine Daten-Disks ein. Es kann zu sehr lauten Geräuschen kommen, die Gehörschäden verursachen und die Lautsprecher beschädigen können.

AEG

8 DVD/CD-Modus

Abb.21

8.3.6 MP3-/WMA-Disk einlegen

Legen Sie eine MP3- oder WMA-Disk in das Laufwerk ein (siehe Kapitel „6.4 DVDs/CDs einlegen und auswerfen“, Seite 21). Das Radio wechselt in den DVD/CD-Modus und beginnt mit dem Abspielen der Disk.

8.3.7 MP3-/WMA-Disk-Wiedergabe

Ist bereits eine MP3- oder WMA-Disk eingelegt, drücken Sie die Mode-Taste 13 so oft, bis der DVD/CD-Modus aktiviert wird. Im Display erscheint während des Ladens "DVD", danach erscheint das MP3-/WMA-Menü (Abb.22). In der Playliste werden alle gefundenen MP3-/WMA-Titel angezeigt.

8 DVD/CD-Modus

CS DVD 360

DVD/CD-Modus

• Ist keine DVD/CD im Radio eingelegt, kann der DVD/CD-Modus nicht aktiviert werden.
• Nach dem Einlegen einer DVD oder CD schaltet sich das Radio automatisch ein und wechselt in den DVD/CD-Modus.

8.3.8 Titel auswählen

• Drücken Sie das SEL-Steuerkreuz 6 nach rechts, in Richtung ▲, um zum nächsten Titel zu springen.
• Drücken Sie das SEL-Steuerkreuz 6 nach links, in Richtung √, um zum vorhergehenden Titel zu springen.
• Alternativ können Sie mit den Tasten 23 die Playliste durchsuchen. Möchten Sie den rot markierten Titel abspielen, drücken Sie die Enter-Taste 22.

8.3.9 Titel direkt auswählen

Sie können einen bestimmten Titel der MP3-/WMA-Disk direkt auswählen, indem Sie die Titelnummer eingeben.

• Durch Drücken der Nummern-Taste (1-9) an der Fernbedienung können Sie die ersten neun Titel einer DVD/CD direkt auswählen.
• Um einen Titel einer DVD/CD direkt auswählen zu können, verwenden Sie die Fernbedienung und geben Sie mit den Nummern-Tasten 25 die gewünschte Titelnummer ein.

Beispiel:

Für die Eingabe der Titelnummer „24“ drücken Sie die Nummern-Taste 2 und anschließend die Nummern-Taste 4.

8.3.10 Vor- und Zurückspulen

• Halten Sie das SEL-Steuerkreuz 6 ca. 2 Sekunden in Richtung ▲ oder ▼ gedrückt, um innerhalb eines Titels vor oder zurück zu spulen. Im Display erscheint „▶X2“ (Fast Forward) oder „◀X2“ (Fast Rewind). Das Radio spult mit zweifacher Geschwindigkeit.
• Sie können das Vor- oder Zurückspulen beschleunigen, indem Sie das SEL-Steuerkreuz 6 mehrfach ca. 2 Sekunden in Richtung ▲ oder ▼ drücken. Das Display zeigt die entsprechende Geschwindigkeit an:

„▶X2“, „▶X4“, „▶X8“, „▶X16“ oder „◀X2“, „◀X4“, „◀X8“, „◀X16“

• Alternativ können Sie zum Vor- oder Zurückspulen auch die ◀►►-Tasten 34 verwenden.
• Drücken Sie die Taste 8, um die normale Wiedergabe fortzusetzen.

8.3.11 Wiedergabepause

• Drücken Sie die Taste 8, um die Wiedergabe anzuhalten. Im Display blinkt „PAUSE“.
• Drücken Sie die Taste 8 erneut, um die Wiedergabe fortzusetzen.

8.3.12 Titel wiederholen (Repeat)

• Drücken Sie die Repeat-Taste 37, um den aktuellen Titel zu wiederholen. Im Display erscheint „Titel wiederholen“.
• Das Radio wiederholt den Titel so lange, bis Sie die Repeat-Taste 37 erneut drücken. Die normale Wiedergabe wird fortgesetzt. Im Display erscheint „Ordner wiederholen“.

8 DVD/CD-Modus

8.3.13 Zufallswiedergabe (Random)

• Halten Sie die RDM-Taste 31 ca. 2 Sekunden gedrückt, um die Zufallswiedergabe zu starten. Alle Titel der DVD/CD werden in zufälliger Reihenfolge abgespielt. Im Display erscheint „Zufallswiedergabe“.
• Halten Sie die RDM-Taste 31 erneut gedrückt, um die Zufallswiedergabe zu beenden. Im Display erlischt „Zufallswiedergabe“.

8.3.14 Displayanzeige (OSD)

• Drücken Sie die OSD-Taste 15 mehrmals, um die Anzeige der Spieldauer einzustellen. Wählen Sie zwischen
• der abgelaufenen Spieldauer des Titels und
• der verbleibenden Spieldauer des Titels.

8.4 DVDs/VCDs abspielen

Regionalcode 2

Mit Ihrem AEG CS DVD 360 haben Sie die Möglichkeit, Ihre DVD-Filme auch im Auto abzuspielen. Sie können die Filme entweder auf dem integrierten 3,6" TFT-Display anschauen oder zusätzlich externe Monitore anschließen (siehe Kapitel „4.1.5 Videoausgänge“, S.13). Die Audiowiedergabe erfolgt über Ihre Fahrzeuglautsprecher.

FILMWIEDERGABE

Die Wiedergabe von Filmen darf ausschließlich im geparkten Fahrzeug gestartet werden. Starten Sie die Filmwiedergabe niemals während der Fahrt!

8.4.1 DVD/VCD einlegen

Legen Sie eine DVD/VCD in das Laufwerk ein (siehe Kapitel „6.4 DVDs/CDs einlegen und auswerfen“, S.21). Das Radio wechselt in den DVD/CD-Modus und beginnt mit dem Abspielen.

8.4.2 DVD-/VCD-Wiedergabe

Ist bereits eine DVD/VCD eingelegt, drücken Sie die Mode-Taste 13 so oft, bis der DVD/CD-Modus aktiviert wird. Im Display erscheint "DVD".

DVD/CD-Modus

• Ist keine DVD/VCD im Radio eingelegt, kann der DVD/CD-Modus nicht aktiviert werden.
• Nach dem Einlegen einer DVD oder VCD schaltet sich das Radio automatisch ein und wechselt in den DVD/CD-Modus.
• Die beschriebenen Funktionen können nur ausgeführt werden, wenn sie von der eingelegten DVD/VCD unterstützt werden (z.B: Kameraperspektive).

8 DVD/CD-Modus

CS DVD 360

8.4.3 DVD-/VCD-Menü

• Drücken Sie die MENU-Taste 36, um das Stamm-Menü (Root Menu) der DVD/VCD aufzurufen.
• Wird das DVD-/VCD-Menü angezeigt, können Sie mit den ▲▼◀▶-Tasten 23 im Menü navigieren.
• Zum Auswählen eines markierten Menüpunkts, drücken Sie die Enter-Taste 22.

8.4.4 Titel-Menü / Playback Control (PBC)

• Drücken Sie die Title/PBC-Taste 33, um das Titel-Menü der DVD aufzurufen.
• Wird das Titel-Menü angezeigt, können Sie mit den ▲▼◀▶-Tasten 23 im Menü navigieren.
• Zum Auswählen eines markierten Menüpunkts, drücken Sie die Enter-Taste 22.
• Drücken Sie die Title/PBC-Taste 33, um bei VCDs die Playback Control (PBC) zu aktivieren bzw. deaktivieren.

8.4.5 Kapitel auswählen

• Drücken Sie das SEL-Steuerkreuz 6 nach rechts, in Richtung ▲, um zum nächsten Kapitel zu springen.
• Drücken Sie das SEL-Steuerkreuz 6 nach links, in Richtung ◀, um zum Anfang des Kapitels zu springen.
• Drücken Sie das SEL-Steuerkreuz 6 wiederholt nach links, in Richtung ◀, um zum vorhergehenden Kapitel zu springen.
• Alternativ können Sie die Kapitel mit den Tasten 21 auswählen.

8.4.6 Direktauswahl

Möchten Sie die Wiedergabe ab einer bestimmten Szene starten, haben Sie drei Möglichkeiten, um zu der gewünschten Stelle im Film zu gelangen: Geben Sie entweder die Kapitelnummer, die abgelaufene Spieldauer des Titels oder die abgelaufene Spielzeit des Kapitels ein.

- Drücken Sie die GOTO-Taste 29 mehrmals, um die gewünschte Direktauswahl aufzurufen.

bei DVDs:

Wählen Sie zwischen der Eingabe

• des gewünschten Kapitels,
• der abgelaufenen Gesamtspieldauer und
• der abgelaufenen Spieldauer des Kapitels.

bei VCDs

Wählen Sie zwischen der Eingabe

• der abgelaufenen Gesamtspieldauer,
• der abgelaufenen Spieldauer des Tracks und
• des gewünschten Tracks.

- Geben Sie die Kapitelnummer oder die gewünschte Spieldauer mit den Nummern-Tasten 25 ein.

Beispiel:

Für die Eingabe der Kapitelnummer „24“ drücken Sie zweimal die +10-Taste 28 und anschließend die Nummern-Taste 4.

8.4.7 Vor- und Zurückspulen

• Drücken Sie das SEL-Steuerkreuz 6 ca. 2 Sekunden in Richtung ▲ oder ▼, um während der Filmwiedergabe vor oder zurück zu spulen. Im Display erscheint „FF X2“ (Fast Forward) oder „FR X2“ (Fast Rewind). Das Radio spult mit zweifacher Geschwindigkeit.
• Sie können das Vor- oder Zurückspulen beschleunigen, indem Sie das SEL-Steuerkreuz 6 mehrfach ca. 2 Sekunden in Richtung ↗ oder ↙ drücken. Das zeigt die entsprechende Geschwindigkeit an:

„▶X2“, „▶X4“, „▶X8“, „▶X16“ oder „◀X2“, „◀X4“, „◀X8“, „◀X16“

- Alternativ können Sie zum Vor- oder Zurückspulen die ◀►►-Tasten 34 verwenden.

- Drücken Sie die -Tartagabe fortzusetzen. 8, um die normale Wiedergabe fortzusetzen.

8.4.8 Wiedergabepause

• Drücken Sie die -Tartell 8, um die Wiedergabe anzuhalten. Im Display blinkt „PAUSE“.
• Drücken Sie die ▶Tiste ⑧ erneut, um die Wiedergabe fortzusetzen.

8.4.9 Zufallswiedergabe (Random)

• Halten Sie die RDM-Taste 31 ca. 2 Sekunden gedrückt, um die Zufallswiedergabe zu starten. Im Display erscheint „Zufallswiedergabe“.
• Halten Sie die RDM-Taste 31 erneut gedrückt, um die Zufallswiedergabe zu beenden. Im Display erscheint kurz „Zufallswiedergabe aus“.

8.4.10 Wiederholungs-Funktion (Repeat)

- Drücken Sie die Repeat-Taste 37 mehrmals, um die gewünschte Wiederholungsfunktion zu aktivieren.

bei DVDs:

Wählen Sie zwischen

- „Kapitel“, der Wiederholung des aktuellen Kapitels,

• „Titel“, der Wiederholung des gesamten Titels,
• „Ade“, der Wiederholung aller Inhalte der DVD

- keine Anzeige, der Deaktivierung der Wiederholungs-Funktion.

bei VCDs:

Wählen Sie zwischen

- „Spur“, der Wiederholung des aktuellen Tracks,

- „Ade“, der Wiederholung aller Inhalte der VCD

8 DVD/CD-Modus

CS DVD 360

8.4.11 Displayanzeige (OSD)

• Drücken Sie die OSD-Taste 15 mehrmals, um die Anzeige von Titel, Kapitel und Spieldauer einzublenden. Das Display zeigt die aktuelle Titelnummer, die Gesamtzahl der Titel, das aktuelle Kapitel und die Gesamtzahl der Kapitel dieses Titels an. • Zusätzlich wird, je nach Auswahl,
• die abgelaufene Spieldauer des Titels,
• die verbleibende Spieldauer des Titels,
• die abgelaufene Spieldauer des Kapitels oder
• die verbleibende Spieldauer des Kapitels angezeigt.

Beispiel:

„TT 02/08 CH 04/17 0:15:45“

Titel 2 von insgesamt 8 Titeln Kapitel 4 von insgesamt 17 Kapiteln (dieses Titels) Abgelaufene Spieldauer des Titels

- Drücken Sie die OSD-Taste 15 mehrfach, bis die Anzeige von Titel, Kapitel und Spieldauer ausgeblendet wird. Im Display erscheint kurz „Anzeige aus“.

8.4.12 Audiospur auswählen

- Während der Wiedergabe können Sie durch mehrfaches Drücken der MO/ST-Taste 18 zwischen den verfügbaren Audiospuren (Sprachen) umschalten.

8.4.13 Untertitel auswählen

- Während der Wiedergabe können Sie durch mehrfaches Drücken der Taste 35 zwischen den verfügbaren Untertiteln umschalten.

8.4.14 Kameraperspektiven

- Wird während der Wiedergabe ein Kamerasymbol im Display angezeigt, stehen Ihnen mehrere Kameraperspektiven zur Auswahl (siehe „Multi Angle“, S.41). Durch mehrfaches Drücken der Angle-Taste ¹⁷ können Sie zwischen den verfügbaren Kameraperspektiven umschalten.

8.4.15 Vorschau-Funktion

Die Vorschau-Funktion gibt Ihnen einen Überblick über die Inhalte einer DVD/VCD, ähnlich wie bei einem Titel-Menü.

• Halten Sie die INT-Taste 24 während der Wiedergabe ca. 2 Sekunden gedrückt, um das Vorschau-Menü aufzurufen. Im Display erscheint „Vorschau auswählen“.
• Wählen Sie mit den Tasten 23 die Vorschau aus:

bei DVDs:

• „Titel Vorschau“ zeigt ein Vorschaubild für jeden auf der DVD enthaltenen Titel
• „Kapitel Vorschau“ zeigt ein Vorschaubild zu jedem auf der DVD enthaltenen Kapitel
• „Titel Intervall“ zeigt ein Vorschaubild für je 10 Minuten Spieldauer des Titels
• „Kapitel Intervall“ zeigt ein Vorschaubild für je 10 Minuten Spieldauer des Kapitels

bei VCDs:

• „Titel Vorschau“ zeigt ein Vorschaubild für jeden auf der VCD enthaltenen Titel
• „Disk Intervall“ zeigt ein Vorschaubild für je 10 Minuten Spieldauer der VCD
• „Titel Intervall“ zeigt ein Vorschaubild für je 10 Minuten Spieldauer des Titels

8 DVD/CD-Modus

- Bestätigen Sie Ihre Auswahl durch Drücken der Enter-Taste 22. Das Radio beginnt die DVD/VCD zu durchsuchen. Nacheinander werden die Vorschaubilder angezeigt (Abb.23).

Abb.23

- Wählen Sie mit den Tasten ▶ 23 das gewünschte Vorschaubild aus und bestätigen Sie durch Drücken der

Enter-Taste 22. Die Wiedergabe beginnt ab der ausgewählten Szene des Films.

• Alternativ können Sie mit den Nummern-Tasten 25 die gewünschte Titel-/Kapitelnummer eingeben. Bestätigen Sie ebenfalls durch Drücken der Enter-Taste 22.
• Wählen Sie den Menüpunkt „Exit“ aus und bestätigen Sie mit der Enter-Taste 22, um das Vorschau-Menü zu verlassen.
• Wählen Sie den Menüpunkt „Menü“ aus und bestätigen Sie mit der Enter-Taste 22, um zum Vorschau-Menü zurückzukehren.
• Mit den Tasten 21 können Sie zum nächsten/vorhergehenden Bildschirm wechseln, wenn genügend Szenen gefunden wurden.

8.5 MPEG-, DIVX-JPEG-Disks abspielen

Mit Ihrem AEG Autoradio können Sie im DVD/CD-Modus auch DVDs und CDs abspielen, die MPEG-, DIVX-Filme und JPEGs enthalten. Alle auf den Disks gefundenen Dateien werden, unabhängig davon, ob sie in Unterordnern gespeichert wurden, in einer Playliste angezeigt (Abb.24). Die Wiedergabe beginnt automatisch.

Videos und Bilder laden

Das Laden von Videos sowie die Vorschau und die Vollbild-Anzeige von Bilddateien kann eine gewisse Zeit dauern. Die Ladedauer ist abhängig von der Dateigröße der Videos sowie der Auflösung der Bilder.

• Drücken Sie gegebenenfalls die MENU-Taste 36, um das Menü aufzurufen. • Die Wiedergabesteuerung erfolgt wie bei MP3-/WMA-Disks (S.29).

8 DVD/CD-Modus

Ihr AEG Autoradio ist neben dem DVD-Laufwerk mit einem Mini-Front-USB-Anschluss ausgestattet, der es Ihnen ermöglicht, MP3-, WMA-, JPEG- und MPEG-Dateien direkt von einem USB-Speichermedium abzuspielen.

USB-Kompatibilität

• Auf Grund der schnellen Entwicklungen bei USB-Speichermedien kann eine grundsätzliche Kompatibilität nicht garantiert werden. Speichermedien, die die Installation spezieller Treiber benötigen, können nicht angeschlossen werden.
• Portable Festplatten werden nicht unterstützt.
• Schließen Sie keine schweren oder größeren USB-Geräte an, da diese den USB-Anschluss und das Radio beschädigen können. Verwenden Sie bei Bedarf ein zusätzliches USB-Verlängerungskabel (nicht im Lieferumfang enthalten).

8.6.1 USB-Speichermedium anschließen

1. Stecken Sie das USB-Adapterkabel in den Front-Mini-USB-Anschluss ⑪ des Bedienteils (Abb.26).
2. Stecken Sie ein USB-Speichermedium, mit der richtigen Seite nach oben, in die USB-Buchse des Adapterkabels (Abb.27). Das Radio wechselt automatisch in den DVD/CD-Modus und beginnt mit der Wiedergabe.

Dateien von USB laden

Das Laden der Dateien kann eine gewisse Zeit dauern, abhängig vom verwendeten USB-Speichermedium und der Anzahl der gespeicherten Dateien.

1. Achten Sie darauf, nicht versehentlich gegen das USB-Speichermedium zu stoßen oder daran hängen zu bleiben, da dies den USB-Anschluss beschädigen kann.
2. Zum Entfernen des USB-Speichermediums ziehen Sie das USB-Adapterkabel gerade und vorsichtig aus dem Front-Mini-USB-Anschluss 11.

8.6.2 Wiedergabe von USB-Speichermedien

Daten von USB-Speichermedien werden im DVD/CD-Modus wiedergegeben. Alle auf dem USB-Speichermedium gefundenen Dateien werden, unabhängig davon, ob sie in Unterordnern gespeichert wurden, in einer Playliste angezeigt (Abb.25). Die Wiedergabe beginnt automatisch.

- Drücken Sie gegebenenfalls die MENU-Taste 36, um das Menü aufzurufen.

• Die Wiedergabesteuerung erfolgt wie bei der MP3-/WMA-CD-Wiedergabe (S.29). - Wenn Sie durch Drücken der Enter-Taste 22 ein Bild aufrufen, wird dieses bildschirmfüllend angezeigt. Das

8.6 USB-Anschluss Abb.26

Abb.27

8 DVD/CD-Modus / 9 AUX-Modus

Radio startet eine Diashow und zeigt alle auf dem USB-Speichermedium enthaltenen Bilddateien nacheinander an.

- Wenn Sie während der Wiedergabe einer MP3- oder WMA-Datei eine Bilddatei auswählen, wird diese im Display angezeigt, die Wiedergabe der Audiodatei wird im Hintergrund fortgesetzt. So können Sie z.B. während der Anzeige Ihrer Urlaubsbilder Musik abspielen.

- Möchten Sie eine eingelegte DVD/CD abspielen, während ein USB-Speichermedium angesteckt ist, drücken Sie die ■-Taste 16. Die Wiedergabe wird angehalten. Drücken Sie jetzt die GOTO-Taste 29, um die DVD/CD-Wiedergabe zu starten.

Durch erneutes Drücken der ■-Taste 16 und der GOTO-Taste 29 wechseln Sie wieder zum Menü des USB-Speichermediums.

9.1 AUX-Anschluss

An den Front-Audio-Anschluss 12 Ihres AEG Autoradios können Sie eine beliebige externe Audioquelle, beispielsweise einen MP3-Player anschließen.

Im AUX-Modus zeigt das Display „AUX IN“ an. Befindet sich das Radio im Tuner- oder DVD/CD-Modus, drücken Sie die Mode-Taste 13 so oft, bis der AUX-Modus aktiviert wird.

- Verringern Sie die Lautstärke, indem Sie den Lautstärke-Regler 2 nach links drehen, bis im Display „Volume 00“ angezeigt wird oder drücken Sie die MUTE-Taste 10, um das Radio stumm zu schalten.

- Schließen Sie an den Front-Audio-Anschluss 12 ein 3,5 mm Stereo-Klinkenkabel (nicht im Lieferumfang) an, das z.B. mit Ihrem MP3-Player verbunden ist (Abb.28). Starten Sie die Wiedergabe an Ihrem MP3-Player und stellen Sie eine mittlere Lautstärke ein. Sie können sich dabei am Ausschlag der Equalizer-Anzeige des Radios orientieren.

- Stellen Sie nun am Radio mit dem Lautstärke-Regler 4 die gewünschte Lautstärke ein.

10 Einstellungen

CS DVD 360

Ihr Autoradio verfügt über zwei Menüs, in denen Sie die Einstellungen des Radios vornehmen können.

Das Einstellungs-Menü enthält alle Audio- und Displayeinstellungen. Im Setup können Sie alle Einstellungen vornehmen, die die DVD/VCD-Wiedergabe betreffen.

10.1 Einstellungs-Menü

• Drücken Sie die SEL-Taste 6, um das Einstellungs-Menü aufzurufen. Im Display wird die aktuelle Einstellung für die Bässe angezeigt, z.B. „Bass 00”.
• Jeder weitere Druck der SEL-Taste 6 ruft den nächsten Einstellungspunkt des Audiomenüs auf. Abhängig vom aktiven Betriebsmodus stehen verschiedene Einstellungsmöglichkeiten zur Verfügung.

Im Tuner- und AUX-Modus:

• „BASS“ Bässe
• „TREBLE“ Höhen
• „BALANCE“ Balance
• "FADE" Fader
• „BG COLOR“ Hintergrundfarbe
• „VOLUME“ Lautstärke

Im DVD/CD-Modus:

• „BASS“ Bässe
• „TREBLE“ Höhen
• „BALANCE“ Balance
• „FADE“ Fader
• „COLOR“ Farbe
• „BRIGHT“ Helligkeit
• „CONTRAST“ Kontrast
• „TINT“ Farbton
• „VOLUME“ Lautstärke

- Durch Drehen des Lautstärke-Reglers ② können Sie die jeweilige Einstellung ändern.

- Erfolgt innerhalb von 3 Sekunden keine Einstellung oder kein Tastendruck, kehrt das Gerät in den vorherigen Betriebsmodus zurück. Bereits geänderte Einstellungen werden dabei gespeichert.

10.1.1 Bässe und Höhen

Mit der Einstellung Bässe und Höhen („BASS“ und „TREBLE“) können Sie manuell die gewünschten Klangeigenschaften einstellen. Alternativ können Sie auch aus fest voreingestellten Preset-Equalizereinstellungen (Jazz, Classic, Pop, Rock) wählen. - Möchten Sie beispielsweise die Höhen stärker betonen, drücken Sie die SEL-Taste ⑥ zweimal, um den Einstellungspunkt „TREBLE“ aufzurufen. Durch Drehen des Lautstärke-Reglers ② können Sie die gewünschte Frequenzanhebung oder -absenkung von „TREBLE -14“ bis „TREBLE 14“ einstellen.

Manuelle Klangeinstellungen

Bei manueller Einstellung der Bässe und Höhen wird der Preset Equalizer automatisch deaktiviert (siehe Kapitel „10.5 Preset Equalizer“, S.42).

10.1.2 Balance und Fader

Die Einstellung Balance und Fader steuert die Klangverteilung in Fahrzeugen mit mehreren Lautsprechern.

Balance steuert die Klangverteilung zwischen den rechten und den linken Lautsprechern im Fahrzeug. Werksseitig ist „BALANCE 00“, die gleiche Verteilung zwischen links und rechts eingestellt. Wird „BAL“ im Display angezeigt, können Sie durch Drehen des Lautstärke-Reglers ② die Balance in

10 Einstellungen

jeweils 10 Stufen nach links („BALANCE L10“) oder rechts („BALANCE R10“) verschieben.

Fader steuert die Klangverteilung zwischen den vorderen (Front) und hinteren (Rear) Lautsprechern im Fahrzeug. Werksseitig ist „FADE 00“, die gleiche Verteilung zwischen vorne und hinten eingestellt. Wird „FADE“ im Display angezeigt, können Sie den Fader durch Drehen des Lautstärke-Reglers ② in jeweils 10 Stufen nach vorne („FADE F10“) oder hinten („FADE R10“) verschieben.

10.1.3 Hintergrundfarbe (Tuner-/AUX-Modus)

Mit der Einstellung „BG COLOR“ können Sie die Hintergrundfarbe des Displays im Tuner- und AUX-Modus an die Armaturenbeleuchtung in Ihrem Fahrzeug anpassen. Dazu stehen Ihnen 11 verschiedene Farbstufen von „BG COLOR 01“ bis „BG COLOR 11“ zur Auswahl. In der Einstellung „AUTO“ wechselt das Display fortlaufend zwischen allen verfügbaren Farben.

10.1.4 Farbe (DVD/CD-Modus)

Mit der Einstellung „COLOR“ können Sie die Farbsättigung des TFT-Displays von „COLOR 00“ bis „COLOR 32“ einstellen.

10.1.5 Helligkeit (DVD/CD-Modus)

Mit der Einstellung „BRIGHT“ können Sie die Helligkeit des TFT-Displays von „BRIGHT 00“ bis „BRIGHT 32“ einstellen.

10.1.6 Kontrast (DVD/CD-Modus)

Mit der Einstellung „CONTRAST“ regeln Sie den Farbkontrast des TFT-Displays von „CONTRAST 00“ bis „CONTRAST 32“.

10.1.7 Farbton (DVD/CD-Modus)

Mit der Einstellung „TINT“ regeln Sie die Farbverschiebung des TFT-Displays von „TINT 00“ bis „TINT 32“.

10.1.8 Lautstärke

Mit der Einstellung „VOLUME“ können Sie die Wiedergabelautstärke von „VOLUME 00“ bis „VOLUME 32“ einstellen.

10.2 DVD/VCD-Setup

Im Setup können Sie Voreinstellungen für die DVD-/VCD-Wiedergabe vornehmen.

• Das Radio muss sich im DVD/CD-Modus befinden. Drücken Sie gegebenenfalls die Mode-Taste ¹³ , um in den DVD/CD-Modus zu wechseln. Im Display erscheint „DVD“.
• Drücken Sie die Setup-Taste 30, um das DVD-Setup aufzurufen. Im Display wird die erste Seite „Allgemeine Einstellungen“ angezeigt.
• Mit den Taste ▶ 23 können Sie im DVD-Setup navigieren und Einstellungen vornehmen. Bestätigen Sie Änderungen durch Drücken der Enter-Taste 22.
• Erneutes Drücken der Setup-Taste 30 blendet das DVD-Setup aus.

Auf den folgenden Seiten finden Sie eine Übersicht über die Einstellungsmöglichkeiten im DVD/VCD-Setup:

10 Einstellungen

CS DVD 360

Allgemeine Einstellungen

• DisplayNorm/PSNorm/LBBreit	Einstellen des Bildschirmformats für externe Monitore. Bei PS (Pan & Scan) wird das Bild links und rechts abgeschnitten. Bei LB (Letterbox) werden im Bild oben und unten zwei schwarze Streifen angezeigt. Breit ist für die Wiedergabe auf 16:9 Monitoren.
• Multi AngleEinblendenAusblenden	Anzeige des Blickwinkel-Symbols bei mehreren verfügbaren Kamera-perspektiven
• OSD-SpracheEnglischFranzösischDeutschSpanischItalienischPortugiesisch	Anzeige des On Screen Displays (OSD) in der gewählten Sprache
• SPDIF-AusgabeSPDIF ausSPDIF/RAWSPDIF/PCM	Zum Aktivieren und Einstellen der SPDIF-Audioausgabe
• UntertitelEinAus	Ein-/Ausschalten von Untertiteln
• BildschirmschonerEinAus	Ein-/Ausschalten des Bildschirm-schoners
• letzt. SpeicherEinAus	Wiedergabe ab der zuletzt gespei-cherten Position

Lautsprecher Einstellungen

• DownmixLT/RTStereo

Einstellen der Reduzierung des Dolby AC3- oder 5.1-Signals auf Surround kompatiblen Sound (LT/RT) oder Stereo-Sound (Stereo)

Dolby Digital Einstellung

• Dynamisch	Einstellen der Dynamic Range
FULL	Control in 8 Stufen, von keiner
6/8	(Aus) bis zu maximaler
4/8	Kompression (FULL)
2/8
Aus

Bevorzugte Einstellungen

• TV-TypPALAutoNTSC	Einstellen des Farbsystems PAL, NTSC oder automatische Wahl des Farbsystems
• AudiospracheEnglischFranzösischSpanischDeutschItalienischPortugiesisch	Einstellen der Standardwiedergabe-Sprache bei mehrsprachigen DVDs
• Untertitel-Spr.EnglischFranzösischSpanischDeutschItalienischPortugiesischAus	Einstellen der Standarduntertitel-Sprache bei DVDs mit Untertiteln in mehreren Sprachen

10 Einstellungen

- Menüsprache Englisch Französisch Spanisch Deutsch Italienisch Portugiesisch

Einstellen der Standard-Menüsprache bei mehrsprachigen DVD-Menüs

- Kindersicherung - Kindersicherer - 2 G - 3 PG - 4 PG 13 - 5 PGR - 6 R - 7 NC17 - Erwachsene - Aus

Einstellen der gewünschten Altersfreigabe bei DVDs (Funktion muss von der DVD unterstützt werden). Werksseitig eingestelltes Kennwort für die Sperrfunktion ist 1379.

- Kennwort ändern

Einstellen eines neuen Kennworts für die Sperrfunktion. Werksseitig eingestelltes Kennwort für die Sperrfunktion ist 1379.

- Werkseinstellung Reset

Wiederherstellen der Werkseinstellungen

10.3 Subwoofer ein-/ausschalten (SW)

• Halten Sie die SW-Taste 36 ca. 2 Sekunden gedrückt, um den Subwoofer-Ausgang zu aktivieren. Im Display erscheint „Swoofer ON“
• Halten Sie die SW-Taste 36 erneut ca. 2 Sekunden gedrückt, um den Subwoofer-Ausgang zu deaktivieren. Im Display erscheint „Swoofer OFF“.

10.4 Bassverstärkung (Loudness)

Zusätzlich zu den Equalizereinstellungen verfügt Ihr AEG Autoradio über die Funktion Bassverstärkung (Loudness). Damit können Sie den unteren Frequenzbereich zusätzlich anheben und somit die Basswiedergabe aller Lautsprecher verstärken.

• Halten Sie die EQ-Taste 19 ca. 2 Sekunden gedrückt, um die Bassverstärkung zu aktivieren. Im Display erscheint kurz „Loudness ON“. Die Bassverstärkung ist aktiviert.
• Zum Deaktivieren der Funktion Bassverstärkung, halten Sie die EQ-Taste 19 erneut ca. 2 Sekunden gedrückt. Im Display erscheint kurz „Loudness OFF“. Die Bassverstärkung ist deaktiviert.

- Durch mehrfaches Drücken der EQ-Taste 19 können Sie die gewünschte Equalizereinstellung auswählen:

• „JAZZ“ : Bässe und Höhen werden etwas betont.
• „CLASSIC“ : Bässe und Höhen werden stark betont.
• „POP“ : Mitten und Höhen werden betont.
• „ROCK“ : Alle Frequenzen werden angeglichen.
• „NORMAL“ : Der Preset Equalizer ist deaktiviert, die manuellen Einstellungen von Bass und Höhen werden verwendet.

i Manuelle Klangeinstellungen

Damit die manuellen Einstellungen der Bässe und Höhen für die Wiedergabe verwendet werden, muss der Preset Equalizer deaktiviert sein („FLAT“).

11 Fehlerbehebung

CS DVD 360

Fehler Ursache Lösung

Radio geht Zündung des Fahrzeugs Wurde die Stromversorgung des Radios ordnungsgemäß angeschlossen, nicht an nicht eingeschaltet schalten Sie die Zündung des Fahrzeugs ein. Sicherung durchgebrannt Ersetzen Sie die defekte Sicherung des ISO Anschlusskabels.
CD/DVD nicht einlegbar	CD/DVD im Laufwerk Lassen Sie die eingelegte CD/DVD auswerfen und legen Sie die neue CD/DVD ein.
CD/DVD kann nicht gelesen werden	CD/DVD falsch eingelegt Lassen Sie die eingeleigte CD/DVD auswerfen und legen Sie sie, mit der beschrifteten Seite nach oben, erneut ein.
	CD/DVD verschmutzt/defekt Reinigen Sie die CD/DVD oder legen Sie testweise eine andere CD/DVD ein.
	Innenraumtemperatur Lassen Sie das Fahrzeug auslüften, bis die Temperatur wieder auf zu hoch	Betriebstemperatur abgekühlt ist.
	Kondenswasser auf der Linse des Laufwerks	Schalten Sie das Radio für ca. eine Stunde aus und lassen Sie das Kondenswasser verdunsten. Starten Sie danach die Wiedergabe erneut.
Keine Musik	Lautstärke zu gering	Erhöhen Sie die Lautstärke.
	Falsche Verkabelung der Lautsprecher	Überprüfen Sie die Verkabelung des ISO Anschlusses, des Line-Out Anschlusses, des Verstärkers und der Lautsprecher.
Tasten funktionieren nicht	Störung im Mikroprozessor	Drücken Sie die Reset-Taste 3 um den Mikroprozessor des Radios neu zu starten (siehe Abb.29, auf S.44). Die Werkseinstellungen werden wiederhergestellt.
Wiedergabe setzt aus	Radio nicht im empfohlenen Winkel eingebaut	Bauen Sie das Radio so ein, dass ein Winkel von 30° nicht überschritten wird.
	CD/DVD verschmutzt/defekt	Reinigen Sie die CD/DVD oder legen Sie testweise eine andere CD/DVD ein.
Kein Sender-empfang	Antennenkabel nicht angeschlossen	Stecken Sie das Antennenkabel Ihres Fahrzeugs in die Antennenbuchse an der Rückseite des Radios.
	Radiosignal zu schwach oder automatischer Sender-suchlauf funktioniert nicht	Wechseln Sie zu einem stärkeren Sender oder geben Sie die Frequenz manuell ein.

AEG

Fehler, Fehlerursache, Fehlerbehebung

Picture CD kann nicht gelesen werden: Eingelegte CD enthält keine Bilder im JPEG-Format (siehe Abb.25). Lassen Sie die eingelegte CD auswerfen und legen Sie eine Picture CD ein.

JPEGs wurden in einem nicht kompatiblen Format erstellt: Erstellen Sie Picture CDs nur mit Standard-JPEG-Komprimierungen.

Keine Farbe/verfälschte Farbwiedergabe: Falsches Farbsystem ausgewählt. Wählen Sie das benötigte Farbsystem PAL/NTSC aus oder verwenden Sie die automatische Wahl des Farbsystems.

Kein Bild der Rückfahrkamera: Rückfahrkamera nicht angeschlossen. Schließen Sie die Rückfahrkamera an den Videoeingang des Radios an (siehe Kapitel „4.1.6 Videoeingang“, S. 13).

Kabel Rear Camera Switch nicht angeschlossen: Schließen Sie das Kabel Rear Camera Switch an den Pluspol des Rückfahrscheinwerfers an (siehe Kapitel „4.1.6 Videoeingang“, S. 13).

Um einen Reset durchzuführen, benutzen Sie einen Bleistift oder einen anderen dünnen, nichtmetallischen Gegenstand. Drücken Sie die Reset-Taste 3 (Abb.29). Die Werkseinstellungen werden wiederhergestellt.

12 Technische Daten*

CS DVD 360

Allgemein

Betriebsspannung: DC 11-15 V

Stromverbrauch: <10 A

Überspannungsschutz: 1x 5 A Sicherung (flink)

2x 1 A Sicherung (flink)

Abmessungen

Gerät: ca. 178 x 190 x 50 mm

Bedienteil: ca. 171 x 20 x 64 mm

(B×T×H)

Betriebstemperatur: -10 °C bis +60 °C

Audiosignal

Ausgangsleistung: max. 4x 40 W

Lautsprecher-Impedanz: 4 Ohm

Frequenzgang: 20 Hz- 20 kHz

Rauschabstand: 90 dB

Display

Displaygröße: 3,6"

Auflösung: 960 x 234 Pixel

Farbsystem: PAL, NTSC

FM-Tuner (UKW)

Frequenz: 87,5-108 MHz

Zwischenfrequenz: 10,7 MHz

Empfindlichkeit: <15 dB

(bei 30 dB Rauschabstand)

DVD-Player

Disks: DVD (Single/Dual Layer), DVD-R, DVD-RW, DVD+R, DVD+RW, CD, CD-R, CD-RW

Medienformate: DVD-Video, SVCD, VCD 2.0, VCD 1.0, Audio-CD (CD-DA), Picture-CD, HDCD

Dateiformate: DIVX, MPEG4, JPEG, MP3, WMA

Regionalcode: 2

Fernbedienung

Stromversorgung: 3 V Batterie, Typ CR 2025

Übertragungsart: Infrarot

10R·023716
