CS-MP 850BT - Autoradio AEG - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio CD/MP3/WMA mit RDS und Bluetooth
Marke	AEG
Modell	CS-MP 850BT
Abmessungen (B x T x H)	ca. 178 x 180 x 50 mm
Stromversorgung	DC 11-14 V
Überstromschutz	15 A Flachsicherung
Ausgangsleistung	max. 4 x 100 W
Lautsprecherimpedanz	4 Ohm
Frequenzgang	5 Hz – 20 kHz
FM-Tuner Frequenzbereich	87,5 – 108 MHz
CD-Kompatibilität	Audio-CD, CD-R, CD-RW, MP3-CD, WMA-CD
USB-Anschluss	Mini-USB 1.1 (USB 2.0 kompatibel)
Speicherkarten	SD, MMC
Bluetooth	Version 1.2, Klasse II, Reichweite max. 3 m, Frequenz 2,4 GHz
Freisprecheinrichtung	integriertes Mikrofon im Bedienteil
RDS-Funktionen	AF, CT, EON, PI, PS, PTY, TP, TA
Audiomenü	Parametrischer Equalizer (Bass, Mitten, Höhen), X-Bass, Subwoofer, Balance, Fader
Lenkradfernbedienung	im Lieferumfang, Infrarot-Übertragung
Abnehmbares Bedienteil	ja, mit Schutzetui
Betriebstemperatur	-10 °C bis +60 °C
Garantie	24 Monate auf Material- und Herstellungsfehler

Häufig gestellte Fragen - CS-MP 850BT AEG

Wie koppele ich mein Mobiltelefon mit dem Autoradio?

Aktivieren Sie Bluetooth am Telefon. Drücken Sie am Radio die Menu-Taste (10) für 2 Sekunden, wählen Sie PAIRING:1 und bestätigen Sie mit Enter. Suchen Sie am Telefon nach Geräten (Name: BT60) und geben Sie das Passwort 1234 ein.

Das Radio lässt sich nicht einschalten. Was kann ich tun?

Stellen Sie sicher, dass die Zündung eingeschaltet ist. Prüfen Sie die Sicherung (15 A Flachsicherung) auf der Rückseite des Radios und ersetzen Sie sie bei Bedarf.

Warum wird keine CD eingelegt?

Drücken Sie die Eject-Taste (9), um das Bedienteil zu öffnen. Überprüfen Sie, ob die CD verschmutzt oder defekt ist. Bei hoher Innenraumtemperatur oder Kondenswasser schalten Sie das Radio für ca. 1 Stunde aus.

Es kommt kein Ton aus den Lautsprechern.

Erhöhen Sie die Lautstärke und prüfen Sie, ob die Stummschaltung (Mute-Taste) deaktiviert ist. Kontrollieren Sie die Verkabelung des ISO-Steckers und der Lautsprecher.

Die Tasten am Bedienteil reagieren nicht.

Nehmen Sie das Bedienteil ab, reinigen Sie die Kontakte auf der Rückseite und am Radio. Führen Sie einen Reset durch: Drücken Sie die Reset-Taste hinter dem Bedienteil für 5 Sekunden.

Warum sucht das Radio keine Sender?

Prüfen Sie den Antennenanschluss. Stellen Sie den Local/Distant-Modus ein (LO/DX-Taste). Bei schwachem Signal wechseln Sie zu einem stärkeren Sender oder geben Sie die Frequenz manuell ein.

Was bedeuten die Fehlermeldungen im Display?

ERROR 1: Mechanikfehler – Reset durchführen. Schreibfehler: Schreibschutz aufheben oder Medium formatieren. Lesefehler: Inkompatibles Format – nur MP3/WMA verwenden. Memory Full: Speicher voll – Dateien löschen.

Wie stelle ich die Uhrzeit ein?

Halten Sie die Menu-Taste (10) gedrückt, navigieren Sie zu CLOCK SET. Drehen Sie den Lautstärkeregler nach links für Stunden, nach rechts für Minuten. Bestätigen Sie mit Enter.

Kann ich MP3-Dateien von einer CD auf USB kopieren?

Ja. Legen Sie eine MP3-CD ein, wählen Sie den Titel und halten Sie die Copy-Taste (5) für 2 Sekunden. Wählen Sie als Ziel USB oder CARD und bestätigen Sie mit Enter.

Die Bluetooth-Verbindung bricht immer wieder ab.

Stellen Sie sicher, dass das Telefon maximal 2 Meter vom Radio entfernt ist. Deaktivieren Sie den Stromsparmodus am Telefon. Führen Sie ggf. ein Reconnect durch (Menu > RE-CONN:1).

BEDIENUNGSANLEITUNG CS-MP 850BT AEG

CD/MP3/WMA Autoradio mit RDS,

USB-Anschluss, SD/MMC Kartensteckplatz

und integrierter Bluetooth-Freisprechfunktion

inklusive Lenkradfernbedienung

Einbau- und Bedienungsanleitung

CS MP 850 BT

Garantie / Service

CS MP 850 BT

GARANTIE

Die ITM Technology AG leistet für Material und Herstellung des Gerätes eine Garantie von 24 Monaten ab dem Kauf. Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege, wie Quittung, Rechnung, Kassenzettel oder Lieferschein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Innerhalb der Garantiezeit wird nach eigener Wahl die Garantie durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in unser Eigentum über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht automatisch, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen. Diese endet nach 24 Monaten.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, Verschleiß, Eingriff durch Dritte oder höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

*HOTLINE / REPARATURANSCHRIFT

Sehr geehrte Kundin, sehr geehrter Kunde,

sollten Sie Fragen zu unserem Gerät haben, bieten wir Ihnen unter folgender Hotline kompetente Hilfe an.

Deutschland: 01805 88 06 06

(0,12 €/ Min. aus dem Festnetz)

Österreich: 08209 19 93 0

(0,16 €/ Min. aus dem Festnetz)

Hotlinezeiten:

Montag bis Donnerstag von 08:00 Uhr bis 17:00 Uhr Freitag von 08:00 Uhr bis 16:00 Uhr

*) Garantie und Hotline gelten nur in Deutschland und Österreich. Für die Garantiebedingungen und Reparaturanschriften in anderen Ländern wenden Sie sich bitte an Ihren Händler.

VERWENDUNG

Verwenden Sie das AEG Autoradio nur für den dafür vorgesehenen Verwendungszweck, zum Einbau in ein Fahrzeug. Bei anderweitiger Verwendung erlischt der Garantieanspruch.

Bitte klappen Sie diese Seite auf!

AEG

1 Geräteübersicht

1.1 Bedienelemente des Radios

Lassen Sie diese Seite ausgeklappt. Die Kennzeichnung der Bedienelemente finden Sie in der Bedienungsanleitung wieder, so können Sie sich schnell und einfach orientieren.

AEG

1 Geräteübersicht

1.2 Beschreibung der Bedienelemente

1 REL-Taste (Release) zum Abnehmen des Bedienteils 2 Mute-Taste zum Stummschalten des Radios 3 Lautstärke-Regler zum Einstellen der Lautstärke zur Eingabe von Telefonnummern zum Vornehmen von Einstellungen

Enter-Taste zum Annehmen von Anrufen startet die Telefonnummern-Eingabe zum Aufrufen des Audiomenüs

4 Band/Clear/Erase/Search-Taste zum Ändern des Frequenzbereichs (Tuner) zum Löschen von Eingaben zum Löschen von MP3/WMA-Dateien zum Suchen nach MP3/WMA-Dateien 5 REC/Copy/TA-Taste zum Aufnehmen von Titeln von CD auf USB oder SD/MMC-Karte zum Kopieren von MP3-/WMAs-Dateien zwischen USB und SD/MMC-Karte 6 IR-Empfänger empfängt die Signale der Lenkradfernbedienung 7 Display zeigt Betriebsmodi und Statusanzeigen an 8 MIC (Mikrofon) für Telefonate im Freisprechbetrieb 9 Eject-Taste zum Auswerfen der eingelegten CD

1 Geräteübersicht

CS MP 850 BT

10 Display/Menu-Taste zum Umschalten der Displayanzeige zum Aufrufen des Menüs 11 AS/PS /ID3-Taste (Auto Store/Preset Scan) aktiviert/deaktiviert die Preset Scan-Funktion (PS) aktiviert/deaktiviert die Auto Store-Funktion (AS) zum Anzeigen der ID3-Informationen von MP3s/WMAs (Titel, Interpret, Album) 12 AF/Sub-W-Taste (Alternative Frequenzen/Subwoofer) aktiviert/deaktiviert die AF-Funktion (Tuner) aktiviert/deaktiviert den Subwooferausgang 13 LO/DX-Taste (Local/Distant) zum Einstellen der Funktion Local/Distant (Tuner) 14 PTY/X-Bass-Taste aktiviert/deaktiviert die PTY-Funktion (Tuner) zum Einstellen der X-Bass-Funktion 15 F ▲ /6-Taste wechselt zum nächsten Ordner bei MP3-/WMA-Wiedergabe zum Speichern/Abrufen von Radiosendern 16 F▼/5-Taste wechselt zum vorherigen Ordner bei MP3-WMA- Wiedergabe zum Speichern/Abrufen von Radiosendern 17 RDM/4-Taste (Random) aktiviert/deaktiviert die Zufallswiedergabe bei MP3-/WMA- oder CD-Wiedergabe zum Speichern/Abrufen von Radiosendern 18 RPT/3-Taste (Repeat) aktiviert/deaktiviert die Titel-Wiederholung

bei MP3-/WMA- oder CD-Wiedergabe zum Speichern/Abrufen von Radiosendern

19 INT/2-Taste (Intro) aktiviert/deaktiviert die Intro-Funktion zum Speichern/Abrufen von Radiosendern 20 PAU/1-Taste (Pause) zum Anhalten/Fortsetzen der MP3-/WMA- oder CD-Wiedergabe zum Speichern/Abrufen von Radiosendern 21 Forward-Taste zum Abspielen des nächsten Titels zum Vorwärtsspulen sucht den nächsten Sender (Tuner) 22 Backward-Taste zum Abspielen des vorhergehenden Titels (CD) zum Zurückspulen sucht den vorhergehenden Sender (Tuner) 23 Mode-Taste zum Umschalten zwischen dem Tuner-, dem CD-, dem USB- und dem SD/MMC-Modus Transfer-Taste* zum Übergeben eines Gesprächs von der Freisprecheinrichtung zurück an das Mobiltelefon 24 Front-Mini-USB-Anschluss zum Anschließen von USB-Speichermedien 25 -Taste zum Ein-/Ausschalten des Radios

AEG

2 Inhaltsverzeichnis

1 Geräteübersicht

1.1 Bedienelemente des Radios 3 1.2 Beschreibung der Bedienelemente .....4

2 Inhaltsverzeichnis 6

3 Einführung

3.1 Kennenlernen des Radios .... 8 3.2 Umgang mit CDs .... 9 3.3 Sicherheitshinweise .... 10 3.4 Lieferumfang .... 10

4 Installation

4.1 Anschlüsse des Radios .... 11

4.1.1 ISO-Anschluss .... 11 4.1.2 PIN-Belegung des ISO-Anschlusses .... 11 4.1.3 Radio an Verstärker anschließen .... 13 4.1.4 Steuerleitung für Verstärker/Antenne .... 13

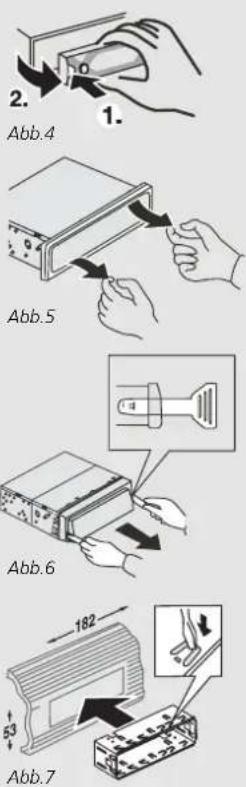

4.2 Radioeinbau .... 14

4.2.1 Fronteinbau .... 15 4.2.2 Rückseitiger Einbau .... 16

5 Inbetriebnahme

5.1 Abnehmbares Bedienteil .... 17

5.1.1 Bedienteil abnehmen .... 17 5.1.2 Bedienteil anbringen .... 17

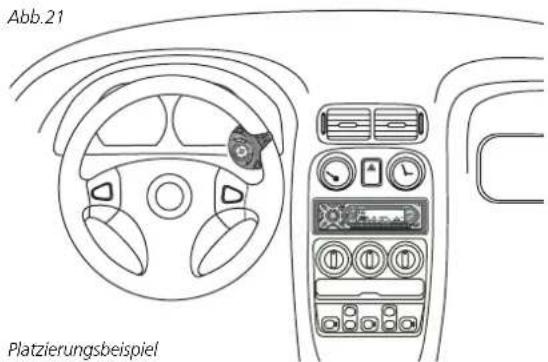

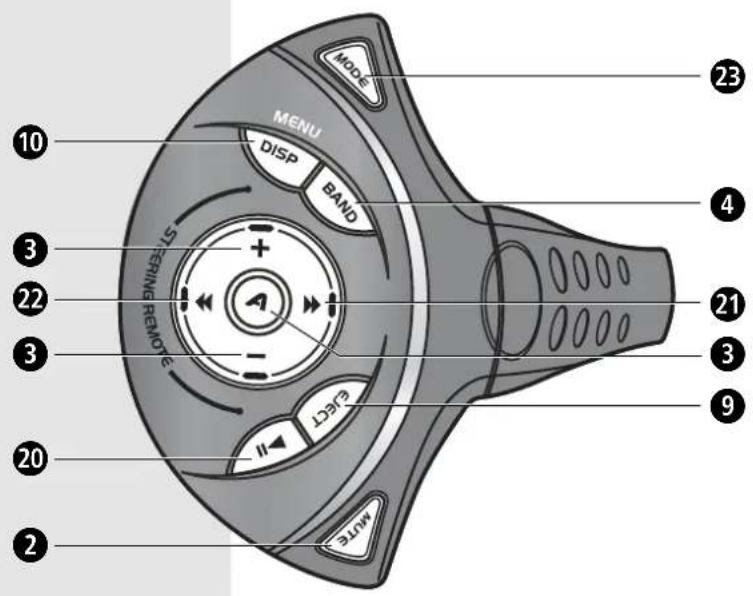

5.2 Lenkradfernbedienung .... 18

5.2.1 Batterien einlegen .... 18 5.2.2 Lenkradfernbedienung anbringen .... 18

6 Grundfunktionen

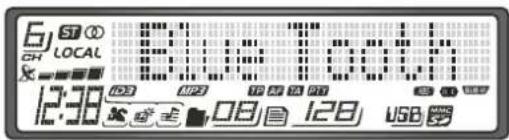

6.1 Displayanzeigen .... 20 6.2 Allgemeine Bedienung .... 21 6.2.1 Ein-/Ausschalten des Radios .... 21 6.2.2 Betriebsmodus umschalten .... 21 6.2.3 CDs einlegen und auswerfen .... 21 6.2.4 Lautstärke einstellen .... 21

6.2.5 Frequenz- und Titelwechsel .... 22 6.2.6 Displayanzeige .... 22

7 Tuner-Modus (Radiobetrieb)

7.1 Frequenzbereiche FM1, FM2 und FM3 (UKW) ... 23 7.2 Automatische Sendersuche 23 7.3 Manuelle Sendersuche 23 7.4 Empfangsstärke-Anzeige 23 7.5 Sender speichern 23 7.6 Senderspeicherplätze (AS/PS) 23

7.6.1 Preset Scan (PS) 24

7.6.2 Auto Store (AS) 24

7.7 RDS-Funktionen 24

7.7.1 AF (Alternative Frequenzen) ... 24 7.7.2 CT (Zeitsynchronisation) 25 7.7.3 EON (Informationen anderer Sender) ... 25 7.7.4 PI (Programm Identifikation) 25 7.7.5 PS (Programm Service Name) 25 7.7.6 PTY (Programmtyp) 25 7.7.7 TP (Verkehrsmeldungen) 25 7.7.8 TA (Durchsage von Verkehrsmeldungen) ... 26

7.8 Signalstärke der Sender (Local/Distant) ... 26

8 CD-Modus

8.1 Audio-CDs abspielen 27

8.1.1 CDs einlegen und auswerfen ... 27 8.1.2 Titel auswählen 27 8.1.3 Vor- und Zurückspulen 27 8.1.4 Wiedergabepause 27 8.1.5 Titel kurz anspielen (Intro) 27 8.1.6 Titel wiederholen (Repeat) 27 8.1.7 Zufallswiedergabe (Random) 27

8.2 MP3/WMA-CDs anlegen 28

8.2.1 Lesbare Dateisysteme 28 8.2.2 MP3/WMA codieren 28 8.2.3 ID3-Tags 28 8.2.4 Dateistruktur der CDs 28

8.2.5 Abspielreihenfolge 28

8.2.6 MP3/WMA-CDs brennen....28

8.3 MP3/WMA-CDs abspielen 29

8.3.1 MP3/WMA-CD einlegen 29

8.3.2 ID3-Anzeige 29

8.3.3 Titel auswählen 30

8.3.4 Ordner auswählen 30

8.3.5 Titel direkt auswählen 30

8.3.6 Titel manuell auswählen 30

8.3.7 Wiedergabepause 30

8.3.8 Titel kurz anspielen (Intro) 30

8.3.9 Titel wiederholen (Repeat) 31

8.3.10 Zufallswiedergabe (Random) 31

9 USB-Modus

9.1 USB-Speichermedium anschließen 32

9.2 Wiedergabe von USB-Speichermedien .....32

10 SD/MMC-Modus

10.1 SD/MMC-Speicherkarte einlegen 33

10.2 SD/MMC-Speicherkarte entnehmen .....33

10.3 Wiedergabe von SD/MMC-Speicherkarte ..... 33

11 Dateiverwaltung

11.1 MP3/WMA-Dateien verwalten 34

11.1.1 Aufnehmen von CD 34

11.1.2 MP3/WMA-Dateien kopieren ..... 35

11.1.3 MP3/WMA-Dateien löschen....36

12 Freisprech-Betrieb

12.1 Bluetooth Freisprecheinrichtung .....37

12.1.1 Informationen zur Freisprecheinrichtung . . 37

12.1.2 Technische Voraussetzungen....37

12.1.3 Mobiltelefon registrieren (Pairing) ..... 37

12.1.4 Mobiltelefon automatisch verbinden ..... 38

12.1.5 Mobiltel. manuell verbinden (Reconnect) .. 39

12.1.6 Verbind. manuell trennen (Disconnect) ..... 39

12.2 Gespräche führen 40

12.2.1 Anrufe entgegennehmen....40

12.2.2 Anrufe tätigen 41

12.2.3 Wahlwiederholung 41

12.2.4 Gesprächsübergabe (Privat-Modus) ..... 42

13 Einstellungen

13.1 Einstellungsmenü 43

13.1.1 Pairing 43

13.1.2 Reconnect 43

13.1.3 Disconnect 43

13.1.4 Automatische Rufannahme 44

13.1.5 Klingeltonlautstärke 44

13.1.6 Kontrast 44

13.1.7 Uhrzeitformat 44

13.1.8 Uhrzeit 44

13.1.9 Regionalradio 44

13.1.10 Einschaltlautstärke 44

13.1.11 Tastentöne 45

13.2 Audiomenü 45

13.2.1 Volume 45

13.2.2 Subwoofer 45

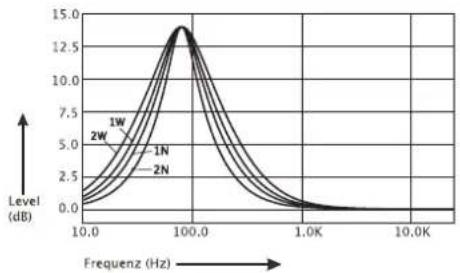

13.2.3 Bassverstärkung (X-Bass) 45

13.2.4 Bass 46

13.2.5 Mitten 46

13.2.6 Höhen 46

13.2.7 Balance 47

13.2.8 Fader 47

13.3 Weitere Einstellungen 47

13.3.1 Subwooferausgang aktivieren .....47

13.3.2 Bassverstärkung aktivieren (X-Bass) ..... 47

14 Fehlerbehebung 48

15 Technische Daten 50

AEG

3 Einführung

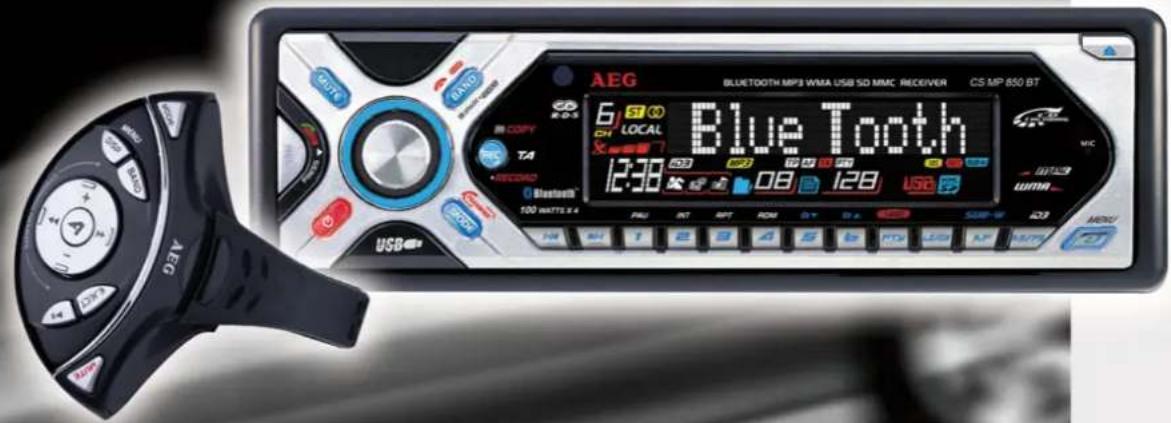

3.1 Kennenlernen des Radios

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf des AEG CS MP 850 BT, Ihrem neuen CD/MP3/WMA Autoradio mit RDS, USB-Anschluss, SD/MMC Kartensteckplatz und integrierter Bluetooth-Freisprechfunktion.

WICHTIG

Lesen Sie diese Bedienungsanleitung vor der Installation und der Inbetriebnahme sorgfältig durch, um sich mit allen Funktionen des Autoradios gründlich vertraut zu machen!

Das AEG Autoradio kann in jedes Fahrzeug mit DIN-Radioschacht und 12 V Bordspannung eingebaut werden. Zur Wiedergabe werden die bereits im Fahrzeug verbauten Lautsprecher angeschlossen.

Ihr AEG Autoradio verfügt, neben den oben genannten, über viele weitere moderne Funktionen, die einen optimalen Empfang und eine hochwertige Klangwiedergabe garantieren. Die Bedienungsanleitung wird Ihnen dabei helfen, das volle Potenzial dieser Funktionen auszuschöpfen und Ihr Hörvergnügen zu maximieren. Machen Sie sich darum gründlich mit allen Möglichkeiten vertraut, die Ihnen Ihr neues AEG Autoradio bietet. Beachten Sie besonders die Sicherheitshinweise, um einen gefahrlosen Betrieb des Autoradios sicherzustellen.

Unser Ziel ist es, Ihnen mit diesem Autoradio den bestmöglichen Hörgenuss zu bieten.

Die folgenden Symbole finden Sie in der Bedienungsanleitung wieder:

WARNUNG

Diese Warnhinweise müssen eingehalten werden, um mögliche Verletzungen des Benutzers zu verhindern.

ACHTUNG

Diese Hinweise müssen eingehalten werden, um mögliche Beschädigungen am Gerät oder Fahrzeug zu verhindern.

Hinweis

Diese Hinweise geben Ihnen nützliche Zusatzinformationen zur Installation oder zum Betrieb.

VERWENDUNG

Verwenden Sie das AEG Autoradio nur für den dafür vorgesehenen Verwendungszweck, zum Einbau in ein Fahrzeug. Bei anderweitiger Verwendung erlischt der Garantieanspruch.

3 Einführung

Hier finden Sie einige generelle Informationen zum Umgang und zur Verwendung von CDs mit Ihrem neuen AEG Autoradio.

Luftfeuchtigkeit

An regnerischen Tagen oder in sehr feuchter Umgebung kann es vorkommen, dass Feuchtigkeit auf der Linse des CD-Players kondensiert. Sollte dies der Fall sein, funktioniert das Gerät nicht mehr ordnungsgemäß. Lassen Sie die CD in diesem Fall auswerfen und schalten Sie das Gerät für mindestens eine Stunde aus, bis die Feuchtigkeit verdunstet ist. Das Gerät kann anschließend wieder normal verwendet werden.

Verwendung von CDs

Eine verkratzte oder verschmutzte CD kann beim Abspielen Aussetzer verursachen. Um beim Abspielen ein optimales Ergebnis zu erzielen, beachten Sie die folgenden Hinweise.

• Fassen Sie CDs nur an den Außenseiten an, berühren Sie nicht die Oberfläche.
• Kleben Sie keine Notizzettel oder Klebestreifen auf die Oberfläche von CDs.
• Setzen Sie CDs keinen hohen Temperaturen und keinem direkten Sonnenlicht aus.

Verwenden Sie keine Reiniger wie Benzin, Terpentin oder andere aggressive oder scheuernde Reinigungsmittel, um CDs zu reinigen.

Wenn Sie CDs reinigen, verwenden Sie ein weiches Reinigungstuch und wischen Sie immer von der Mitte nach außen, niemals im Kreis.

Folgende CDs dürfen nicht verwendet werden!

Verwenden Sie keine CDs, die mit Labeln oder Aufklebern beklebt wurden oder Rückstände von Kleber aufweisen.

Verwenden Sie keine Form-CDs oder Mini-CDs (mit 8 cm Durchmesser).

Verwenden Sie nur CDs, die mit einem dieser Logos gekennzeichnet sind.

AEG

3 Einführung

3.3 Sicherheitshinweise

Straßenverkehr

Sicherheit hat im Straßenverkehr höchste Priorität! Machen Sie sich deshalb unbedingt schon vor dem Beginn einer Fahrt mit der Bedienung Ihres Autoradios vertraut. Während des Fahrens darf der Fahrer das Radio ausschließlich dann bedienen, wenn es die Verkehrslage zulässt.

Installation

Trennen Sie die Autobatterie vom Bordnetz, bevor Sie mit der Installation des Autoradios beginnen. Stellen Sie die Zündung aus und entfernen Sie das schwarze Massekabel vom Minuspol der Batterie. Warten Sie mindestens 20 Minuten, damit sich die Airbags vollständig entladen und nicht mehr auslösen können.

Lautstärke

Stellen Sie zu Beginn der Fahrt eine angemessene Lautstärke ein. Akustische Warnsignale, wie Hupen

oder Sirenen, müssen rechtzeitig erkannt werden können. Eine zu große Lautstärke kann Ihr Gehör dauerhaft schädigen.

Mobiltelefon

Verbinden Sie Ihr Mobiltelefon vor Fahrtbeginn mit dem Autoradio. Während der Fahrt darf das Mobiltelefon vom Fahrer nicht in die Hand genommen werden. Telefonieren Sie nur über die integrierte Freisprecheinrichtung. Benutzen Sie zum Wählen von Telefonnummern die Sprachwahl- oder die Direktwahl-Funktion.

Laserstrahlung

Das Radio ist mit einer Lasereinheit ausgestattet. Laserstrahlung ist gefährlich für das Augenlicht. Öffnen Sie das Radio daher nicht selbst, sondern lassen Sie es gegebenenfalls von einem Fachmann reparieren oder wenden Sie sich an unsere Hotline.

3.4 Lieferumfang

Packen Sie Ihr Autoradio aus und überprüfen Sie den Inhalt auf Vollständigkeit. Folgende Teile gehören zum Lieferumfang:

• AEG CD/MP3/WMA Autoradio • abnehmbares Bedienteil • Schutzetui zur Aufbewahrung des Bedienteils - Lenkradfernbedienung • Montagerahmen für den Armaturenbretteinbau • Montagematerial und Entriegelungshaken • ISO Anschlusskabel • USB-Adapterkabel (Mini-USB auf Standard-USB) • Bedienungsanleitung - Garantiekarte

Verpackungen sind wiederverwendbar oder können dem Rohstoffkreislauf zurückgeführt werden. Bitte entsorgen Sie nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung.

ERSTICKUNGSGEFAHR

Die Verpackungsfolien dürfen nicht in die Hände von Kindern gelangen. Es besteht Erstickungsgefahr.

4 Installation

CS MP 850 BT

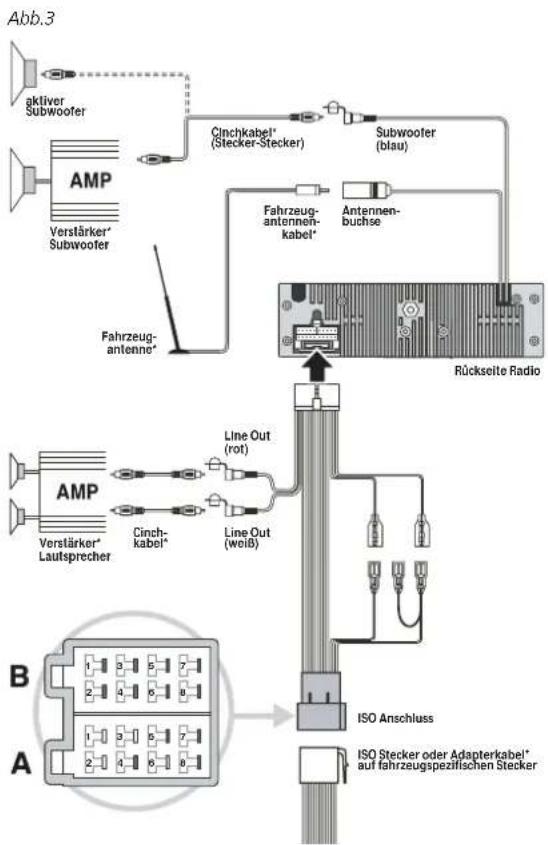

Ihr AEG CS MP 850 BT bietet Ihnen die folgenden Anschlussmöglichkeiten: Es verfügt über einen ISO Anschluss, einen unverstärkten RCA Audioausgang und einen unverstärkten RCA Subwooferausgang. Der Front-Mini-USB-Anschluss ermöglicht den Anschluss von USB-Massenspeichern.

4.1.1 ISO Anschluss

Ist in Ihrem Fahrzeug ein ISO Anschluss vorhanden, ermöglicht Ihnen dieser den schnellen und komfortablen Anschluss Ihres Autoradios an die Stromversorgung und die bereits im Fahrzeug installierten Lautsprecher.

Wenn in Ihrem Auto fahrzeugspezifische Radiostecker verbaut wurden, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

Falls es für Ihr Auto kein fahrzeugspezifisches Adapterkabel auf den ISO Anschluss gibt, können Sie einen ISO Universaladapter verwenden (nicht im Lieferumfang). Dieser ist an einem Ende mit dem benötigten ISO Anschluss für Ihr Radio ausgestattet. Das andere Ende besteht aus Kabelsträngen, an die Sie die Stromversorgung und die Lautsprecher anschließen können (siehe PIN-Belegung des ISO Anschlusses).

ELEKTRISCHE ANSCHLÜSSE

Nehmen Sie auf keinen Fall Änderungen an der elektrischen Anlage Ihres Fahrzeugs vor! Lassen Sie eventuelle Umbauten durch eine KFZ-Werkstatt oder einen autorisierten Fachhändler vornehmen.

4.1.2 PIN-Belegung des ISO Anschlusses

Die Anschlussbelegung des ISO Anschlusses kann, trotz baugelicher Stecker und Buchsen, bei einigen Fahrzeugmodellen variieren. Vergleichen Sie deshalb unbedingt vor dem Einbau, ob die Pin-Belegung des ISO Anschlusses mit der Belegung in Ihrem Fahrzeug übereinstimmt.

ISO Anschluss

B

PIN Kabelfarbe Funktion
A 4 gelb Batterie +
A 5	blau	Strom Antenne/Verstärker +
A 7 rot	Zündung +
A 8 schwarz Masse –
B 1	violett	Lautspr. hinten rechts +
B 2	violett/schwarz	Lautspr. hinten rechts –
B 3	grau	Lautspr. vorne rechts +
B 4	grau/schwarz	Lautspr. vorne rechts –
B 5	weiß	Lautspr. vorne links +
B 6	weiß/schwarz	Lautspr. vorne links –
B 7	grün	Lautspr. hinten links +
B 8	grün/schwarz	Lautspr. hinten links –

AEG

4 Installation

Da variierende Anschlussbelegungen hauptsächlich die Kabel der Zündung (PIN A7) und der Batterie+ (PIN A4) betreffen, ist Ihr ISO Anschlusskabel mit kleinen Steckverbindern ausgestattet. Mit diesen Steckverbindungen können Sie die Anschlüsse für Zündung und Batterie+ gegebenenfalls vertauschen oder ein fehlendes Zündungskabel überbrücken.

Zündung

Das zum Radio führende rote Kabel muss mit der Zündung, das zum Radio führende gelbe Kabel muss mit dem Pluspol der Batterie verbunden werden.

Variante 1: Die Anschlussbelegung des ISO-Anschlusses stimmt mit der in Ihrem Fahrzeug überein.

Variante 2: Sind die Kabel von Zündung und Pluspol bei Ihrem Fahrzeug vertauscht, können Sie dies durch die Steckverbindung im ISO-Anschlusskabel ausgleichen.

Variante 3: Bietet Ihr Fahrzeug keine Anschlussmöglichkeit der Zündung, schließen Sie beide Kabel an den Pluspol der Autobatterie an. In diesem Fall schaltet sich das Autoradio nicht automatisch mit der Zündung mit aus.

4 Installation

CS MP 850 BT

4.1.3 Radio an Verstärker anschließen

Wenn die Lautsprecher in Ihrem Fahrzeug an einen externen Verstärker angeschlossen sind, können Sie die unverstärkten Audioausgänge „Line Out“ und „Subwoofer“ nutzen. Verbinden Sie dazu die drei RCA-Anschlüsse über Cinch-Kabel (nicht im Lieferumfang) mit den entsprechenden Audioeingängen an Ihrem Verstärker (Abb.3).

4.1.4 Steuerleitung für Verstärker oder Antenne

Das blaue Kabel des ISO-Anschlusses (A5) ist eine +12 V Steuerleitung. An diese können Sie im Bedarfsfall Ihre Endstufe anschließen, um diese automatisch mit dem Radio ein- und auszuschalten. Der entsprechende Anschluss bei Verstärkern wird meist mit „Remote“ oder „RMT“ bezeichnet. Nähere Informationen finden Sie in der Bedienungsanleitung Ihres Verstärkers. Schließen Sie Ihre motorisierte Fahrzeugantenne an die Steuerleitung (A5) an, um die Antenne automatisch mit dem Einschalten des Radios auszufahren.

PIN-Belegung ISO-Anschluss:

PIN Kabelfarbe Funktion
A 4 gelb Batterie +
A 5	blau	Strom Antenne/Verstärker
A 7 rot Zündung +
A 8 schwarz Masse –
B 1	violett	Lautspr. hinten rechts +
B 2	violett/schwarz	Lautspr. hinten rechts –
B 3	grau	Lautspr. vorne rechts +
B 4	grau/schwarz	Lautspr. vorne rechts –
B 5	weiß	Lautspr. vorne links +
B 6	weiß/schwarz	Lautspr. vorne links –
B 7	grün	Lautspr. hinten links +
B 8	grün/schwarz	Lautspr. hinten links –

4.1.5 Anschlussübersicht

AEG

4 Installation

4.2 Radioeinbau

Ihr AEG Autoradio kann in jeden PKW oder LKW mit DIN-Radioschacht (182 x 53 mm) und 12 V Boardspannung eingebaut werden. Alternativ können Sie das Radio auch in eine nachrüstbare Unter-/Aufbau-Konsole einsetzen. Diese können Sie über den Elektrofachhandel beziehen.

Einbauhinweise

• Wählen Sie den Einbauplatz so, dass Sie alle Tasten bequem erreichen können.
• Achten Sie darauf, dass das Bedienteil beim Auswerfen von CDs nicht am Schaltknauf anstößt. • Die optimale Leistung erreicht das Autoradio, wenn der Einbauwinkel kleiner als 30° ist.
• Fragen Sie bei Ihrer Werkstatt nach, falls der Einbau in Ihr Auto das Bohren von Löchern erfordert.
• Für den Einbau in einen LKW benötigen Sie eventuell einen Spannungswandler von 24 V auf 12 V.
• Beachten Sie, dass die Lautsprecher-Impedanz 4 Ohm beträgt. Das Anschließen von Lautsprechern mit anderer Impedanz kann zu Soundeinbußen führen oder das Radio unter Umständen beschädigen.
• Bevor Sie das Gerät komplett einbauen, überprüfen Sie, ob alle Anschlüsse korrekt sind und das Gerät funktionstüchtig ist.
• Um die Lebensdauer zu verlängern, bauen Sie das Gerät nicht an einem Platz ein, wo es hohen Temperaturen, direktem Sonnenlicht, starker Verschmutzung und starken Erschütterungen ausgesetzt ist.

Sie können das Autoradio auf zwei unterschiedliche Arten einbauen. Verwenden Sie den mitgelieferten Montagerahmen um das Gerät von vorne in das Armaturenbrett einzubauen. Bei manchen Fahrzeugen kann das Radio hinter dem Armaturenbrett befestigt werden.

1. Stellen Sie sicher, dass die Zündung des Autos ausgeschaltet und der Schlüssel abgezogen ist.
2. Entfernen Sie das schwarze Massekabel vom Minuspol der Batterie. Warten Sie mindestens 20 Minuten, bis sich die Airbags vollständig entleert haben und nicht mehr auslösen können.
3. Entfernen Sie die beiden Transportsicherungs-Schrauben an der Oberseite des Autoradios mit einem Kreuzschraubendreher.
4. Drücken Sie die REL-Taste ^① und nehmen Sie das Bedienteil vorsichtig ab (Abb.4).
5. Entfernen Sie das ISO Anschlusskabel. Drücken Sie dazu auf den Entriegelungsstift an der Oberseite des Steckers und ziehen Sie den Stecker vorsichtig ab.
6. Heben Sie die Oberseite des Abdeckrahmens leicht an und ziehen Sie diesen vom Montagerahmen ab (Abb.5).
7. Schieben Sie die beiden mitgelieferten Entriegelungsstifte ganz in die dafür vorgesehenen Öffnungen auf beiden Seiten des Montagerahmens. Ziehen Sie das Radio jetzt aus dem Montagerahmen heraus (Abb.6).
8. Bauen Sie gegebenenfalls Ihr altes Autoradio aus. Informationen über den Ausbau finden Sie in der Bedienungsanleitung des alten Radios.

KURZSCHLUSSGEFAHR

Stellen Sie sicher, dass die Fahrzeugbatterie vor dem Einbau des Radios vom Bordnetz getrennt wurde. Es besteht Kurzschlussgefahr.

4 Installation

CS MP 850 BT

4.2.1 Fronteinbau

1. Schieben Sie den Montagerahmen in den DIN-Radioschacht Ihres Fahrzeugs, bis dieser mit dem Armaturenbrett bündig abschließt (Abb.7).
2. Biegen Sie die Metallnasen des Montagerahmens mit einem Schraubenzieher um, so dass dieser fest im Armaturenbrett verankert wird (Abb.7).
3. Stecken Sie das mitgelieferte ISO Anschlusskabel wieder an der Rückseite Ihres AEG Autoradios an. Schließen Sie die ISO Stecker Ihres Fahrzeugs an den ISO Anschluss an.

ISO Adapterkabel

Wenn Ihr Auto über fahrzeugspezifische Radiostecker verfügt, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

1. Stecken Sie den Antennenstecker Ihres Fahrzeugs in die Antennenbuchse des AEG Autoradios.
2. Wenn Sie die Lautsprecher an externen Verstärkern betreiben, schließen Sie diese mit Cinchkabeln (nicht im Lieferumfang) an die RCA Audioausgänge „Line Out“ und „Subwoofer“ des Radios an. Weitere Informationen über die Anschlüsse des Radios finden Sie im Kapitel „4.1 Anschlüsse des Radios“, Seite 11.
3. Schieben Sie das Autoradio in den Montagerahmen im Radioschacht, bis es einhakt. Achten Sie darauf, dass die Kabel nicht eingeklemmt oder abgeknickt werden (Abb.8).
4. Um einen sicheren Halt Ihres Autoradios zu gewährleisten, befestigen Sie das mitgelieferte Metalllochband mit Sprengring und Mutter an der Rückseite des Geräts.

Schrauben Sie das andere Ende mit Beilagscheibe und Schraube an ein Karosserieteil an (Abb.9). Dazu können Sie das Metalllochband mit der Hand verbiegen. Es dient gleichzeitig zur Erdung des Radios.

1. Stecken Sie den Abdeckrahmen auf das Autoradio.
2. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.10).
3. Schließen Sie das schwarze Massekabel an die Batterie an.

Abb.10

AEG

4 Installation

4.2.2 Rückseitiger Einbau

Beim rückseitigen Einbau des Autoradios werden der Montage- und der Abdeckrahmen sowie das Metalllochband nicht benötigt.

Adapterplatten

Für den Einbau hinter dem Armaturenbrett werden gegebenenfalls fahrzeugspezifische Adapterplatten benötigt. Diese können Sie über den Fachhandel beziehen.

1. Entfernen Sie die beiden Befestigungsklammern für den vorderseitigen Einbau mit einem Kreuzschraubendreher (Abb.11).

Abb.11

1. Wenn für die Montage Adapterplatten (nicht im Lieferumfang) benötigt werden, befestigen Sie diese an den dafür vorgesehenen Bohrungen Ihres AEG Autoradios (Abb.12).

Abb.12

1. Befestigen Sie das Autoradio entweder mit zwei Schrauben (maximal 6 mm Gewindelänge) auf jeder Seite oder mit den Adapterplatten an der dafür vorgesehenen Stelle im Fahrzeug. Dazu müssen Sie eventuell einen Teil der Abdeckung Ihres Armaturenbretts demontieren (Abb.13).

1. Stecken Sie das mitgelieferte ISO Anschlusskabel wieder an der Rückseite Ihres AEG Autoradios an. Schließen Sie die ISO Stecker Ihres Fahrzeugs an den ISO Anschluss an. Weitere Informationen über die Anschlüsse des Radios finden Sie im Kapitel „4.1 Anschlüsse des Radios“.

ISO Adapterkabel

Wenn Ihr Auto über fahrzeugspezifische Radiostecker verfügt, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Diesen können Sie über den Elektrofachhandel beziehen.

1. Stecken Sie den Antennenstecker Ihres Fahrzeugs in die Antennenbuchse des AEG Autoradios.
2. Stecken Sie den Abdeckrahmen auf das Autoradio.
3. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.10).
4. Schließen Sie das schwarze Massekabel an die Batterie an.

5 Inbetriebnahme

Zum Schutz vor Diebstahl können Sie das Bedienteil Ihres AEG Autoradios abnehmen. Bewahren Sie das abgenommene Bedienteil nicht in Ihrem Fahrzeug auf.

BEDIENTEIL

• Versichern Sie sich, dass das Bedienteil immer richtig eingesetzt ist, damit es durch die Erschütterungen im Fahrzeug nicht herunterfallen kann.
• Bewahren Sie das abgenommene Bedienteil immer im Schutzetui auf.
• Lassen Sie das Bedienteil nicht fallen.
• Üben Sie keinen Druck auf das Display aus.
• Setzen Sie das Bedienteil keinen hohen Temperaturen und direktem Sonnenlicht aus.
• Reinigen Sie das Bedienteil nicht mit löslichen Mitteln wie Benzol oder Verdünner.
• Es dürfen keine Flüssigkeiten ins Innere des Bedienteils gelangen.
• Versuchen Sie nicht, das Bedienteil zu zerlegen.

5.1.1 Bedienteil abnehmen

1. Drücken Sie die -Taste 25, um das Radio auszuschalten. Schalten Sie die Zündung Ihres Fahrzeugs aus.
2. Warten Sie, bis die Displaybeleuchtung erloschen ist, drücken Sie die REL-Taste ① und nehmen Sie das Bedienteil vorsichtig ab (Abb.14).
3. Bewahren Sie das Bedienteil im Schutzetui auf.

Kontakte

Achten Sie darauf, dass die Kontakte von Bedienteil und Radio (Abb.15) nicht durch Fingernägel, Stifte oder Schraubendreher verkratzt werden. Sie sind für den Betrieb des Radios sehr wichtig.

5.1.2 Bedienteil anbringen

1. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.16).
2. Schalten Sie die Zündung ein und drücken Sie eine beliebige Taste (außer der Eject-Taste⑨), um das Radio einzuschalten.

Sollte es nach dem Anbringen des Bedienteils zu Anzeigefehlern im Display oder zu Fehlfunktionen bei der Bedienung der Tasten kommen, gehen Sie bitte wie folgt vor:

Anzeigefehler

• Überprüfen Sie, ob das Bedienteil richtig sitzt. Nehmen Sie das Bedienteil noch einmal ab und bringen Sie es erneut an.
• Überprüfen Sie die Kontakte auf der Rückseite des Bedienteils und an der Radiofront auf Verschmutzung und reinigen Sie diese gegebenenfalls.

AEG

5 Inbetriebnahme

5.2 Lenkrad-Fernbedienung

Abb. 18

Abb. 19

Abb. 20

Die im Lieferumfang enthaltene Lenkradfernbedienung ermöglicht Ihnen eine sichere und bequeme Steuerung der wichtigsten Funktionen Ihres AEG Autoradios.

Die Tasten der Lenkradfernbedienung haben jeweils die gleichen Funktionen wie die entsprechende Taste am Bedienteil des Radios. Eine Übersicht über die Bedienelemente der Fernbedienung finden Sie im Kapitel „1.2 Beschreibung der Bedienelemente“, Seite 4. Die Steuerbefehle der Fernbedienung werden per Infrarot direkt an Ihr Autoradio gesendet, ein externer Infrarotempfänger ist nicht erforderlich.

5.2.1 Batterien einlegen

Für den Betrieb der Lenkradfernbedienung benötigen Sie zwei Batterien des Typs AAA (nicht im Lieferumfang enthalten). Wir empfehlen die Verwendung von langlebigen Alkaline-Batterien. Beim Einsatz von wiederaufladbaren Batterien kann die Sendeleistung der Fernbedienung reduziert werden.

UMGANG MIT BATTERIEN

• Halten Sie Batterien von Kindern fern.
• Schließen Sie Batterien nicht kurz.
• Versuchen Sie nicht, Batterien wiederaufzuladen.
• Werfen Sie Batterien nicht ins Feuer.

Leere Batterien dürfen nicht in den Hausmüll gegeben werden. Entsorgen Sie diese umweltgerecht bei einer Batterie-Sammelstation, im Fachhandel oder bei Ihrem kommunalen Entsorgungsträger (z. B. Wertstoffhof).

1. Schieben Sie den Klemmverschluss auf der Rückseite der Lenkradfernbedienung gegen die Pfeilrichtung „LOCK“ und klappen Sie sie auf (Abb.17). Die Entriegelung des Batteriefachdeckels wird dadurch zugänglich.
2. Öffnen Sie das Batteriefach mit einem kleinen Schlitzschraubendreher und nehmen Sie den Batteriefachdeckel ab (Abb.18 und 19).

POLARITÄT DER BATTERIEN

Achten Sie beim Einlegen der Batterien auf die im Batteriefach angegebene Polarität (siehe Abb. 20).

1. Legen Sie zwei 1,5V Batterien des Typs AAA ein. Die Polarität ist im Batteriefach gekennzeichnet.

Batterien entnehmen

Fädeln Sie beim Einlegen der Batterien das schwarze Band im Batteriefach, wie in Abb. 20 gezeigt, ein. Bei einem späteren Batteriewechsel lassen sich die Batterien mit dem Band einfach aus dem Batteriefach entnehmen.

1. Schließen Sie den Batteriefachdeckel. Achten Sie auf den korrekten Sitz des Deckels, da der Klemmverschluss andernfalls nicht richtig einrasten kann.

5.2.2 Lenkradfernbedienung anbringen

Vor dem Anbringen der Lenkradfernbedienung sollte das Radio bereits eingebaut und komplett angeschlossen sein, damit Sie die optimale Position am Lenkrad bestimmen können. Vier hochwertige Infrarotdioden in der Fernbedienung sorgen für eine zuverlässige Übertragung der Steuerbefehle an das Radio. Zwischen Fernbedienung und Radio sollten sich keine Hindernisse, wie z.B. Mobiltelefonhalterungen, befinden, da diese die Infrarotübertragung behindern können.

5 Inbetriebnahme

1. Schalten Sie die Zündung Ihres Fahrzeugs ein, um das Radio zu aktivieren (Stand-By-Modus oder Wiedergabe).
2. Um gleiche Bedingungen zu schaffen, wie während der Fahrt, muss das Lenkrad für den Test der Fernbedienung in Mittelstellung sein.
3. Halten Sie die Fernbedienung an die Stelle am Lenkradkranz, an der Sie sie befestigen möchten.

SICHERHEIT BEIM FAHREN

• Wählen Sie die Position der Lenkradfernbedienung unbedingt so, dass Sie beim Steuern und Einschlagen des Lenkrads nicht behindert werden können.
• Benutzen Sie die Lenkradfernbedienung nicht während Kurvenfahrten.
• Führen Sie eine Funktionsprüfung der Fernbedienung durch, indem Sie z.B. die Mode-Taste 25 drücken, um den Betriebsmodus zu wechseln. Bei aktivierten Tastentönen (siehe Kapitel „13.1.11 Tastentöne“, S. 45) wird jeder Tastendruck an der Fernbedienung mit einem Piepton quittiert.
• Haben Sie eine geeignete Stelle für die Montage der Fernbedienung gefunden, führen Sie das Befestigungsband um den Lenkradkranz und auf der Rückseite durch den geöffneten Klemmverschluss (Abb. 22).
• Ziehen Sie das Band fest und drücken Sie es in die Haltestifte im Klemmverschluss (Abb. 23).
• Klappen Sie den Klemmverschluss zu und schieben Sie ihn zur Verriegelung in Pfeilrichtung „LOCK“ (Abb. 24). Bei zu kleinem Durchmesser des Lenkradkranzes benutzen Sie ein Stück Schaumstoff, um den Halt der Fernbedienung zu verbessern.
• Nach dem Anbringen können Sie das überstehende Ende des Befestigungsbandes abschneiden.

ACHTUNG:

• Schneiden Sie das Befestigungsband nicht zu kurz ab.
• Mit dem Kürzen des Befestigungsbandes erlischt die Garantie der Fernbedienung.

Fehler bei der Infrarotübertragung

• Bei extrem hellen Lichtverhältnissen kann es passieren, dass Befehle der Fernbedienung nicht erkannt werden.
• Wenn das Radio immer seltener auf die Befehle der Fernbedienung reagiert, sind die Batterien leer und müssen gewechselt werden. Gehen Sie dazu vor, wie im vorhergehenden Kapitel „5.2.1 Batterien einlegen“ beschrieben.

AEG

6 Grundfunktionen

6.1 Display-anzeigen

Hinweis

Bei diesem Modell sind nur die auf dieser Seite beschriebenen Symbole verfügbar.

Bei bestimmten Lichtverhältnissen oder Kontrasteinstellungen können im Display jedoch weitere, bei diesem Modell nicht verfügbare, Symbole sichtbar werden.

Hier finden Sie eine Übersicht über alle Symbole und Anzeigen des Displays.

Senderspeicher-Anzeige zeigt den Senderspeicherplatz (1-6) des aktuellen Radiosenders an

Stereo-Symbol zeigt an, dass der eingestellte Radiosender in Stereo-Qualität empfangen wird

Local-Symbol zeigt an, dass der Empfang von lokalen Radiosendern aktiviert ist (Local/Distant)

Empfangsstärke-Anzeige zeigt die Stärke des empfangenen Radiosignals an

Uhrzeit-Anzeige zeigt die mit dem RDS-Signal Clock Time empfangene Uhrzeit an

ID3-Symbol zeigt an, dass ID3-Informationen des aktuellen Titels vorhanden sind

MP3-Symbol zeigt an, dass eine MP3-Datei abgespielt wird

WMA-Symbol zeigt an, dass eine WMA-Datei abgespielt wird

TP-Symbol zeigt an, dass die Funktion Traffic Program (Verkehrsmeldungen) unterstützt wird

AF-Symbol zeigt an, dass die Funktion Alternative Frequenzen aktiv ist

TA-Symbol zeigt an, dass die Funktion Verkehrsmeldungen aktiv ist

PTY-Symbol zeigt an, dass die Funktion Programmtyp (PTY) aktiv ist

XBS-Symbol zeigt an, dass die Funktion X-Bass aktiv ist

SUB-W-Symbol zeigt an, dass der Audioausgang „Subwoofer“ aktiv ist

Interpret-Symbol der Name des Interpreten wird angezeigt (ID3)

Album-Symbol der Name des Albums wird angezeigt (ID3)

Titel-Symbol der Titel des Songs wird angezeigt (ID3)

Ordner-Symbol zeigt die Nummer des aktuellen Ordners an

Datei-Symbol zeigt die Nummer des aktuellen Titels an

USB-Symbol der Name des Albums wird angezeigt (ID3)

SD/MMC-Symbol der Name des Albums wird angezeigt (ID3)

6 Grundfunktionen

CS MP 850 BT

6.2.1 Ein-/Ausschalten des Radios

• Bei aktivierter Fahrzeugzündung leuchtet die 🔊Taste 25 rot. Drücken Sie die -Taste 25, um das Radio einzuschalten.
• Drücken Sie die -Taste 25 erneut, um das Radio auszuschalten. Beim Deaktivieren der Fahrzeugzündung schaltet sich das Radio automatisch mit aus.
• Haben Sie Ihr Mobiltelefon via Bluetooth mit dem Radio verbunden, können Sie Anrufe auch noch bei ausgeschaltetem Radio über die Freisprecheinrichtung entgegennehmen. Erst beim Deaktivieren der Fahrzeugzündung wird die Verbindung zum Mobiltelefon automatisch beendet.

6.2.2 Betriebsmodus umschalten

- Durch mehrfaches Drücken der Mode-Taste 23 können Sie zwischen folgenden Betriebsmodi umschalten:

• Tuner (Radio) Displayanzeige „TUNER“
• CD Displayanzeige „S-CDP“
• USB Displayanzeige „USB Host“
• SD/MMC Displayanzeige „SD/MMC“

Betriebsmodi

• Die Betriebsmodi CD, USB und SD/MMC können nur ausgewählt werden, wenn ein entsprechendes Speichermedium eingelegt bzw. angeschlossen ist. - Nach dem Einlegen einer CD oder einer SD/MMC-Speicherkarte oder nach dem Anschließen eines USB-Speichermediums wechselt das Radio automatisch in den entsprechenden Betriebsmodus.

6.2.3 CDs einlegen und auswerfen

• Drücken Sie die Eject-Taste 9, um das motorisierte Bedienteil herunterzufahren. Das CD-Laufwerk wird zugänglich. Ist eine CD eingelegt, wird diese ausgeworfen. Zündung und Radio müssen dazu nicht eingeschaltet sein.
• Schieben Sie eine CD, mit der beschrifteten Seite nach oben, in das CD-Laufwerk, bis diese automatisch eingezogen wird. Das Bedienteil fährt automatisch in die Ausgangsposition zurück.

MOTORISIERTES BEDIENTEIL

• Versuchen Sie niemals das Bedienteil gewaltsam aufzuklappen, um eine CD einzulegen. Mechanik und Motor können dabei beschädigt werden.
• Achten Sie darauf, dass das Bedienteil beim Öffnen nirgends anstößt.
• Versuchen Sie niemals das geöffnete Bedienteil abzunehmen. Warten Sie bis das Bedienteil wieder in die Ausgangsposition zurückgefahren ist.
• Achten Sie darauf, dass Ihre Finger beim Schließen des Bedienteils nicht eingeklemmt werden.

6.2.4 Lautstärke einstellen

• Durch Drehen des Lautstärke-Reglers ③ können Sie die Lautstärke von „00“ bis „46“ einstellen. Die eingestellte Lautstärke wird 7 Sekunden lang im Display angezeigt.
• Drücken Sie die Mute-Taste ②, um das Radio stumm zu schalten. Während der Stummschaltung blinkt „Mute“ im Display des Radios. Drücken Sie die Mute-Taste ② erneut, um die Stummschaltung aufzuheben.

6 Grundfunktionen

6.2.5 Frequenz- und Titelwechsel

• Mit den Tasten Forward

21 und Backward

22

können Sie im Tuner-Modus den nächsten bzw. vorhergehenden Radiosender aufrufen. Im CD-, USB- und SD/MMC-Modus springen Sie zum nächsten bzw. vorhergehenden Titel oder spulen bei gedrückter Taste vorwärts oder rückwärts.

6.2.6 Displayanzeige

- Mehrfaches Drücken der Display-Taste 10 führt zur Anzeige

• des Radiosenders z.B. „Bayern 3" (Tuner),
• des Frequenzbandes und der Frequenz (Tuner),
• des aktuellen PTY (Progammtyps) (Tuner),
• der Titelinformationen (CD, USB, SD/MMC)
• und der Equalizeranimation.

RDS-Informationen

Wenn keine RDS-Informationen empfangen werden oder diese Funktion vom Radiosender nicht unterstützt wird, können der Name des Radiosenders und der Programmtyp (PTY) nicht angezeigt werden.

7 Tuner-Modus (Radiobetrieb)

CS MP 850 BT

Im Tuner-Modus wird die Radiofrequenz oder, bei vorhandenem RDS-Signal, der Name des Radiosenders angezeigt. Befindet sich das Radio im CD-, USB- oder SD/MMC-Modus, drücken Sie die Mode-Taste mehrmals, bis „TUNER“ im Display angezeigt wird.

7.1 Frequenzbereiche FM1, FM2 und FM3 (UKW)

- Drücken Sie die Band-Taste 4, um den Frequenzbereich zu wechseln. Sie können zwischen „F1“, „F2“ und „F3“ wählen. Der eingestellte Frequenzbereich wird angezeigt.

7.2 Automatische Sendersuche

• Mit den Tasten Forward 21 und Backward 22 starten Sie den automatischen Sendersuchlauf.
• Während der Suche nach dem nächsten Sender wird „Auto Seek“ im Display angezeigt.

7.3 Manuelle Sendersuche

• Halten Sie entweder die ▶/ Forward-Taste 21 oder die I◀ Backward-Taste 22 ca. 2 Sekunden gedrückt, um den manuellen Suchlauf zu starten. Im Display erscheint kurz „Manual Seek“.
• Mit den Tasten Forward 21 und Backward 22 können Sie die Frequenz manuell um jeweils 0,05 MHz erhöhen bzw. verringern. Halten Sie die Tasten gedrückt, um den Frequenz-Schnelldurchlauf zu starten.
• Wird 3 Sekunden lang keine Taste gedrückt, schaltet das Radio zurück zur automatischen Sendersuche. Im Display erscheint kurz „Auto Seek“.

7.4 Empfangsstärke-Anzeige

An der Empfangsstärke-Anzeige im Display können Sie ablesen, wie stark das Radiosignal des aktuellen Senders ist. Je mehr Empfangsbalken angezeigt werden, desto besser ist der Empfang.

• bestmöglicher Radioempfang • schlechter/kein Radioempfang

7.5 Sender speichern

Ihr AEG Autoradio kann in jedem Frequenzbereich (FM1, FM2 und FM3) sechs Radiosender auf den sechs Nummern-Tasten (1-6) speichern. Die Sender können dann durch Druck der entsprechenden Nummern-Taste aufgerufen werden.

• Drücken Sie die Band-Taste 4, um den gewünschten Frequenzbereich „F1“, „F2“ oder „F3“ einzustellen.
• Suchen Sie den gewünschten Radiosender (siehe Kapitel „7.2 Automatische Sendersuche“ oder „7.3 Manuelle Sendersuche“).
• Halten Sie die Nummern-Taste (1-6), auf der der Sender gespeichert werden soll, ca. 2 Sekunden gedrückt. Der Sender wird gespeichert, der Senderspeicherplatz wird im Display angezeigt, z.B. _H
• Drücken Sie die entsprechende Nummern-Taste, um den darauf gespeicherten Radiosender aufzurufen.

7.6 Senderspeicherplätze (AS/PS)

Die Auto Store-Funktion (AS) sucht automatisch die stärksten Radiosender im eingestellten UKW-Frequenzband und speichert diese auf den sechs Senderspeicherplätzen. Die Preset Scan-Funktion (PS) gibt die im UKW-Frequenzband gespeicherten Radiosender abwechselnd für 5 Sekunden wieder.

7 Tuner-Modus (Radiobetrieb)

7.6.1 Preset Scan (PS)

• Drücken Sie die AS/PS -Taste 11. Das Radio scannt durch die gespeicherten Radiosender im eingestellten Frequenzbereich und gibt jeden Sender 5 Sekunden lang wieder.
• Erneutes Drücken der AS/PS-Taste 11 beendet die Preset Scan-Funktion, der aktuelle Radiosender wird wiedergegeben.

7.6.2 Auto Store (AS)

• Halten Sie die AS/PS-Taste 11 ca. 2 Sekunden gedrückt, um nach den sendestärksten Radiosendern zu suchen. Die gefundenen Radiosender werden automatisch auf den sechs Senderspeicherplätzen im eingestellten Frequenzbereich gespeichert.
• Nach beendetem Sendersuch- und Speichervorgang beginnt die Preset Scan-Funktion (PS). Jeder Sender wird für 5 Sekunden wiedergegeben.
• Erneutes Drücken der AS/PS-Taste ⑪ beendet die Auto Store-Funktion, bereits gefundende Radiosender bleiben gespeichert.

7.7 RDS-Funktionen

Über das RDS (Radio Data System) werden neben dem Audio-signal weitere Zusatzinformationen an Ihr Radio übertragen. Folgende RDS-Funktionen werden von Ihrem Radio unterstützt:

	Englisch Deutsch
AF Alternative Frequencies Autom. Frequenzwechsel zu Sender mit gleicher PI, bei zu schwachem Signal
CT Clock Time Zeitsynchronisation
EON Enhanced Other Network Empfang von TA, TP und AF Informationen von anderen Sendern als dem gewählten
PI Program Identification Eindeutige Senderkennung
PS Program Service Name		Übertragung Sendername
PTY Program Type		Programmtyp (z.B. Pop)
TP	Traffic Program	Zeigt an, dass ein Sender die Funktion Verkehrsmeldungen (Verkehrsfunk) unterstützt
TA	Traffic Announcement	Signal für Verkehrsmeldungen

7.7.1 AF (Alternative Frequenzen)

Bei aktivierter Funktion AF sucht das Radio automatisch auf anderen Frequenzen nach einem Sender mit gleicher Senderkennung (PI), sollte das empfangene Signal zu schwach werden.

- Drücken Sie die AF-Taste 12, um die Funktion Alternative Frequenzen zu aktivieren. Sie können die Funktion unabhängig vom aktuellen Betriebs-Modus einstellen. Im Display erscheint das AF-Symbol.

7 Tuner-Modus (Radiobetrieb)

CS MP 850 BT

- Erneutes Drücken der AF-Taste 12 deaktiviert die Funktion Alternative Frequenzen. Das AF -Symbol erlischt.

Hinweis zu AF

Ist die Funktion Alternative Frequenzen (AF) aktiviert, werden bei der automatischen Sendersuche nur Radiosender gefunden, die das AF-Signal unterstützen.

7.7.2 CT (Zeitsynchronisation)

Wenn von einem Radiosender das CT-Signal ausgestrahlt wird, synchronisiert Ihr Radio die Uhrzeit mit der des CT-Signals.

7.7.3 EON (Informationen anderer Sender)

Die Funktion EON ermöglicht es, Verkehrsfunk (TA) zu empfangen, obwohl der eingestellte Sender die Funktion TA nicht unterstützt. Wird auf einem anderen Sender Verkehrsfunk ausgestrahlt, schaltet das Radio automatisch für die Dauer der Verkehrsmeldung auf diesen Sender um. Diese Funktion gilt auch für den Programmtyp (PTY). Beginnt auf einem anderen Sender eine Sendung mit dem eingestellten Genre, schaltet das Radio auf diesen Sender um.

7.7.4 PI (Programm Identifikation)

PI ist eine vierstellige Identifikationszahl der Radiosender, die eine eindeutige Identifikation des Senders ermöglicht.

7.7.5 PS (Programm Service Name)

PS überträgt den Namen des empfangenen Radiosenders im Klartext, so dass dieser im Radiodisplay angezeigt werden kann.

7.7.6 PTY (Programmtyp)

Mit der Funktion Programmtyp (PTY) können Sie nach Sendern oder Sendungen eines bestimmten Genres suchen.

- Drücken Sie die PTY-Taste 14. Durch Drehen des Lautstärke-Reglers 3 können Sie zwischen folgenden PTY-Genres auswählen:

- Wird das gewünschte PTY-Genre im Display angezeigt, können Sie durch Drücken der Taste ▶ Forward 21 oder I◀Backward 22 nach dem nächsten Radiosender mit diesem Programmtyp suchen. „PTY Seek“ blinkt im Display.

- Wird ein Sender mit entsprechendem PTY-Genre gefunden, gibt das Radio dieser wieder. Wurde kein Sender mit passendem Programmtyp gefunden, blinkt „No Match PTY“ im Display, das Radio kehrt in den normalen Tuner-Modus zurück.

7.7.7 TP (Verkehrsmeldungen)

Unterstützt der eingestellte Radiosender die Durchsage von Verkehrsmeldungen, sendet er das TP-Signal, im Display wird das TP -Symbol angezeigt. Bei aktivierter TA-Funktion gibt das Radio Verkehrsmeldungen mit oberster Priorität wieder. Dazu wechselt es in den Tuner-Modus zu dem Sender, der gerade die Verkehrsmeldung sendet.

AEG

7 Tuner-Modus (Radiobetrieb)

7.7.8 TA (Durchsage von Verkehrsmeldungen)

• Drücken Sie die TA-Taste 5, um die Funktion Verkehrsmeldungen (TA) zu aktivieren. Im Display erscheint das TA-Symbol. Sie können die TA-Funktion unabhängig vom aktuellen Betriebs-Modus einstellen.
• Wird ein TA-Signal empfangen, schaltet das Radio für die Dauer der Verkehrsmeldung auf diesen Radiosender um.
• Drücken Sie die TA-Taste 5, um die Wiedergabe einer Verkehrsmeldung zu unterbrechen. Ihr Radio setzt die vorherige Wiedergabe fort. Die Funktion TA bleibt aktiviert.
• Erneutes Drücken der TA-Taste 5 deaktiviert die TA-Funktion. Das TA-Symbol erlischt.

Hinweis zu TA

Ist die Funktion Verkehrsmeldungen (TA) aktiviert, werden bei der automatischen Sendersuche nur Radiosender gefunden, die die Durchsage von Verkehrsmeldungen unterstützen.

7.8 Signalstärke der Sender (Local/Distant)

Diese Einstellung betrifft die Signalstärke der Radiosender beim automatischen Sendersuchlauf. Die Einstellung „Local“ bewirkt, dass die automatische Sendersuche nur bei lokalen Radiosendern mit starkem Signal stoppt. Bei der Einstellung „Distant“ werden auch Sender mit schwachem Signal gefunden.

- Drücken Sie die LO/DX-Taste 13, um eine der beiden Einstellungen auszuwählen. Im Display blinkt kurz die aktuelle Einstellung „Local“ oder „Distant“.

8 CD-Modus

CS MP 850 BT

Im CD-Modus wird das animierte CD-Symbol 📋 im Display angezeigt. Befindet sich das Radio im Tuner-, USB- oder SD/MMC-Modus, drücken Sie die Mode-Taste 23 mehrmals, bis „S-CDP“ im Display angezeigt wird.

CD-Modus

• Ist keine CD im Radio eingelegt, kann der CD-Modus nicht aktiviert werden.
• Nach dem Einlegen einer CD schaltet sich das Radio automatisch ein und wechselt in den CD-Modus.

8.1.1 CDs einlegen und auswerfen

• Legen Sie eine Audio-CD ein (siehe Kapitel „6.2.3 CDs einlegen und auswerfen“, S.21).
• Das Radio wechselt in den CD-Modus und beginnt mit der CD-Wiedergabe.

8.1.2 Titel auswählen

• Mit den Tasten Forward 21 und Backward 22 können Sie im CD-Modus den nächsten bzw. den vorhergehenden Titel aufrufen. Der Titel und die verstrichene Spielzeit des Titels werden im Display angezeigt.

8.1.3 Vor- und Zurückspulen

- Halten Sie die Forward

21- oder Backward

22-

Taste während der Wiedergabe länger als eine Sekunde gedrückt, um innerhalb eines Titels vor- oder zurückzuspulen.

- Lassen Sie die Taste los, um die Wiedergabe fortzusetzen.

8.1.4 Wiedergabepause

• Drücken Sie die PAU-Taste 20, um die Wiedergabe anzuhalten. Im Display blinkt „PAUSE“.
• Drücken Sie die PAU-Taste 20 erneut, um die Wiedergabe fortzusetzen. Im Display erlischt „PAUSE“.

8.1.5 Titel kurz anspielen (Intro)

• Drücken Sie die INT-Taste 19, um nur die ersten 10 Sekunden jedes Titels wiederzugeben. Im Display erscheint „INTRO“ und die Nummer des aktuellen Titels.
• Erneutes Drücken der INT-Taste 19 setzt die normale Wiedergabe fort. Im Display erlischt „INTRO“.

8.1.6 Titel wiederholen (Repeat)

- Drücken Sie die RPT-Taste 13, um den aktuellen Titel zu wiederholen. Im Display erscheinen „REPEAT“ und die Nummer des aktuellen Titels.

- Das Radio wiederholt den Titel so lange, bis Sie die RPT-Taste 18 erneut drücken, um zur normalen Wiedergabe zurückzukehren. Im Display erlischt „REPEAT“.

8.1.7 Zufallswiedergabe (Random)

• Drücken Sie die RDM-Taste 17, um die Zufallswiedergabe zu starten. Alle Titel der CD werden in zufälliger Reihenfolge abgespielt. Im Display erscheinen „RANDOM“ und die Nummer des aktuellen Titels.
• Drücken Sie die RDM-Taste 17 erneut, um die Zufallswiedergabe zu beenden. Im Display erlischt „RANDOM“.

8 CD-Modus

8.2 MP3/ WMA-CDs anlegen

MP3- und WMA-Dateien sind komprimierte Audioformate, die eine sehr große Anzahl Songs auf einer CD ermöglichen. Ihr AEG Autoradio kann diese Dateien direkt von einer eingelegten CD abspielen.

8.2.1 Lesbare Dateisysteme

Die verwendeten CDs müssen in einem der folgenden Formate angelegt worden sein, damit Sie gelesen werden können. Die maximale Anzahl von Stellen für die Dateinamen schließen die vier Stellen der Endung (z.B. für „mp3“) ein.

• ISO 9660 Level 1 (11 Zeichen)
• ISO 9660 Level 2 (31 Zeichen)
• Joilet (31 Zeichen)

Inkompatible CDs

• CDs, die nicht finalisiert wurden und unbeendete Sessions enthalten, können nicht abgespielt werden.
• Abhängig von verwendeten Rohlingen und Brennprogrammen, kann es dazu kommen, dass eine CD nicht abgespielt werden kann.
• Verwenden Sie bei CD-RWs immer die Funktion "Vollständiges Formatieren", nicht "Schnelles Formatieren" (Quickformat), um Fehlfunktionen vorzubeugen.

8.2.2 MP3/WMA codieren

Wenn Sie Ihre Musikdateien mit dem MP3 oder WMA-Format komprimieren, verwenden Sie die folgenden Einstellungen:

• Transfer Bit Rate: 32-320 kBit/s (MP3 und WMA)
• Sampling Frequency: 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz (MP3) 32 kHz, 44,1 kHz, 48 kHz (WMA)

8.2.3 ID3-Tags

Das Radio unterstützt ID3-Tag Version 1.0 und 1.1. Daraus kann das Radio Informationen über Songtitel, Interpreten und Album auslesen und während der Wiedergabe im Display anzeigen.

8.2.4 Dateistruktur der CDs

Die MP3- und WMA-CDs müssen einige Kriterien erfüllen, damit sie abgespielt werden können. Achten Sie beim Anlegen einer MP3/WMA-CD auf folgende Kriterien:

• maximale Anzahl von Titeln pro CD: 999
• maximale Anzahl von Ordnern pro CD: 255
• maximale Ordnertiefe: 8 verschachtelte Ordner

8.2.5 Abspielreihenfolge

Beim Einlegen einer MP3- oder WMA-CD nummeriert Ihr Radio die auf der CD enthaltenen Titel durch (Abb.25). Beim Nummerieren geht das Radio nach Ordnertiefe vor, d.h. zuerst werden alle Titel nummeriert, die direkt auf der CD liegen (Root), anschließend die Titel in Ordnertiefe 1, dann Ordnertiefe 2 usw.

Die Nummerierung erfolgt in dieser Reihenfolge, weil die Titel in dieser Reihenfolge auf die CD geschrieben wurden. Um eine bestimmte Reihenfolge festzulegen, legen Sie auf der CD nur Ordner ohne weitere Unterordner an und nummerieren Sie die Ordnernamen in der gewünschten Reihenfolge durch (z.B. „01 Rockmusik“, „02 Popmusik“, usw.).

8.2.6 MP3/WMA-CDs brennen

Achten Sie beim Brennen von MP3- und WMA-CDs darauf, auf der CD keine Ordner anzulegen, die andere Daten als Audiodateien enthalten.

8 CD-Modus

CS MP 850 BT

8.3.1 MP3/WMA-CD einlegen

• Legen Sie eine MP3- oder WMA-CD ein (siehe Kapitel „6.2.3 CDs einlegen und auswerfen“, S.21).
• Das Radio wechselt in den CD-Modus und beginnt mit der Wiedergabe.

Vorsicht: Hörschäden

Legen Sie keine Daten-CDs ein. Es kann zu sehr lauten Geräuschen kommen, die Gehörschäden verursachen und die Lautsprecher beschädigen können.

8.3.2 ID3-Anzeige

Während der Wiedergabe von MP3- oder WMA-Dateien werden im Display abwechselnd Titelnummer und abgelaufene Spieldauer, Ordnername, Dateiname und, wenn verfügbar, die ID3-Informationen angezeigt.

- Durch mehrfaches Drücken der ID3-Taste 11 können Sie manuell zwischen den verfügbaren Informationen umschalten:

Blinkt das Ordner-Symbol, wird im Display der Ordnername angezeigt. Blinkt das Datei-Symbol, wird im Display der Dateiname angezeigt. Blinkt das Album-Symbol, wird im Display der Name des Albums angezeigt (ID3). Blinkt das Titel-Symbol, wird im Display der Titel des Songs angezeigt (ID3). Blinkt das Interpret-Symbol, wird im Display der Name des Interpreten angezeigt (ID3).

8.3 MP3/ WMA-CDs abspielen

8.3.3 Titel auswählen

• Mit den Tasten Forward

21 und Backward

können Sie den nächsten bzw. vorhergehenden Titel aufrufen. Sind Sie beim letzten oder ersten Titel eines Ordners angekommen, wechseln Sie als nächstes automatisch in den nächsten oder vorhergehenden Ordner.

8.3.4 Ordner auswählen

- Mit der -Taste ▲

15 und der Feste

16 können

Sie von einem Ordner zum nächsten bzw. zum vorhergehenden springen. Das Radio beginnt mit der Wiedergabe des ersten Titels aus diesem Ordner.

8.3.5 Titel direkt auswählen

Sie können einen bestimmten Titel der MP3-/WMA-CD direkt auswählen, indem Sie dessen Titelnummer eingeben.

• Drücken Sie die Search-Taste 4. Im Display erscheint ein Lupensymbol, „Number“ und das Enter-Symbol ♦.
• Drücken Sie zur Bestätigung die Enter-Taste ③. Im Display erscheint die Nummer des Titels, der gerade abgespielt wird, z.B. „No.008“.
• Stellen Sie durch Drehen des Lautstärke-Reglers ③ die gewünschte Titelnummer ein und bestätigen Sie Ihre Auswahl durch Drücken der Enter-Taste ③. Das Radio beginnt mit dem Abspielen des ausgewählten Titels.

8.3.6 Titel manuell auswählen

Sie können die Ordnerstruktur der MP3/WMA-CD manuell durchsuchen. Dabei werden die Namen aller auf der CD enthaltenen Ordner in einer Liste angezeigt. Sie können durch die in einem Ordner enthaltenen Titel blättern und den gewünschten Titel auswählen.

• Drücken Sie die Search-Taste 4 zweimal. Im Display erscheint ein Lupensymbol, „Navigate“ und das Enter-Symbol 🚙️.
• Drücken Sie zur Bestätigung die Enter-Taste ③. Im Display erscheint der Ordnername, in dem der Titel gespeichert ist, der gerade abgespielt wird, z.B. „MY_MP3“.
• Wählen Sie durch Drehen des Lautstärke-Reglers ③ den gewünschten Ordner aus und bestätigen Sie durch Drücken der Enter-Taste ③. Der ausgewählte Ordner wird geöffnet und die enthaltenen Titel in einer Liste angezeigt. Ordner, die keine MP3- oder WMA-Dateien enthalten, werden angezeigt, können aber nicht ausgewählt werden.
• Wählen Sie durch Drehen des Lautstärke-Reglers ③ den gewünschten Titel aus und bestätigen Sie durch Drücken der Enter-Taste ③. Das Radio beginnt mit dem Abspielen des ausgewählten Titels.

8.3.7 Wiedergabepause

• Drücken Sie die PAU-Taste 20, um die Wiedergabe anzuhalten. Im Display blinkt „PAUSE“.
• Drücken Sie die PAU-Taste 20 erneut, um die Wiedergabe fortzusetzen. Im Display erlischt „PAUSE“.

8.3.8 Titel kurz anspielen (Intro)

• Drücken Sie die INT-Taste 19, um nur die ersten 10 Sekunden jedes Titels wiederzugeben. Im Display erscheint „INTRO“ und die Nummer des angespielten Titels. Alle Titel der CD werden angespielt.
• Drücken Sie die INT-Taste 19 erneut, um die normale Wiedergabe fortzusetzen. Im Display erlischt „INTRO“.

8 CD-Modus

CS MP 850 BT

• Halten Sie die INT-Taste 19 ca. 2 Sekunden gedrückt, um die ersten 10 Sekunden der Titel im aktuellen Ordner wiederzugeben. Im Display erscheint „INTRO“ und die Nummer des aktuellen Ordners. Nur die Titel des aktuellen Ordners werden angespielt.
• Drücken Sie die INT-Taste 19 erneut, um die normale Wiedergabe fortzusetzen. Im Display erlischt „INTRO“.
• Halten Sie die RDM-Taste 17 ca. 2 Sekunden gedrückt, um die Zufallswiedergabe der Titel eines Ordners zu starten. Im Display erscheinen „RANDOM“ und die Nummer des aktuellen Ordners. Nur die Titel des aktuellen Ordners werden in zufälliger Reihenfolge abgespielt.
• Drücken Sie die RDM-Taste 17 erneut, um die Zufallswiedergabe zu beenden. Im Display erlischt „RANDOM“.

8.3.9 Titel wiederholen (Repeat)

• Drücken Sie die RPT-Taste 18, um den aktuellen Titel zu wiederholen. Im Display erscheint „REPEAT“ und die Nummer des aktuellen Titels.
• Das Radio wiederholt den Titel so lange, bis Sie die RPT-Taste 18 erneut drücken, um zur normalen Wiedergabe zurückzukehren. Im Display erlischt „REPEAT“.
• Halten Sie die RPT-Taste 18 ca. 2 Sekunden gedrückt, um alle Titel eines Ordners zu wiederholen. Im Display erscheinen „REPEAT“ und die Nummer des aktuellen Ordners. Nur die Titel des aktuellen Ordners werden wiederholt.
• Das Radio wiederholt den Titel so lange, bis Sie die RPT-Taste 18 erneut drücken, um zur normalen Wiedergabe zurückzukehren. Im Display erlischt „REPEAT“.

8.3.10 Zufallswiedergabe (Random)

• Drücken Sie die RDM-Taste 17, um die Zufallswiedergabe zu starten. Im Display erscheinen „RANDOM“ und die Nummer des aktuellen Titels. Alle Titel der CD werden in zufälliger Reihenfolge abgespielt.
• Drücken Sie die RDM-Taste 17 erneut, um die Zufallswiedergabe zu beenden. Im Display erlischt „RANDOM“.

AEG

9 USB-Modus

Abb.28

Ihr AEG Autoradio ist neben dem CD-Laufwerk mit einem USB-Anschluss ausgestattet, der es Ihnen ermöglicht, MP3- und WMA-Dateien direkt von einem USB-Speichermedium abzuspielen.

USB-Kompatibilität

• Auf Grund der schnellen Entwicklungen bei USB-Speichermedien kann eine grundsätzliche Kompatibilität nicht garantiert werden. Speichermedien, die die Installation spezieller Treiber benötigen, können nicht angeschlossen werden.
• Portable Festplatten werden nicht unterstützt.
• Schließen Sie keine schweren oder größeren USB-Geräte direkt an den Mini-USB-Anschluss an, da diese den Anschluss beschädigen können. Verwenden Sie das mitgelieferte USB-Adapterkabel.

9.1 USB-Speichermedium anschließen

• Klappen Sie die Abdeckung des USB-Anschlusses 24 herunter (Abb.26).
• Stecken Sie den Stecker des USB-Adapterkabels in den Front-Mini-USB-Anschluss 24 des Bedienteils (Abb.27).
• Stecken Sie ein USB-Speichermedium in die USB-Buchse des Adapterkabels (Abb.28). Das Radio wechselt in den USB-Modus und beginnt mit der Wiedergabe.

Dateien von USB laden

Das Laden der Dateien kann eine gewisse Zeit dauern, abhängig vom verwendeten USB-Speichermedium und der Anzahl der gespeicherten Dateien.

Vorsichtsmaßnahmen

• Achten Sie darauf, nicht versehentlich am USB-Kabel hängen zu bleiben. Dies kann den USB-Anschluss des Radios beschädigen.
• Nehmen Sie das Bedienteil niemals ab, wenn ein USB-Kabel oder ein USB-Gerät angesteckt ist (Abb.30).

• Zum Entfernen des USB-Speichermediums sichern Sie das Bedienteil mit einer Hand und ziehen Sie den Stecker des USB-Adapterkabels mit der anderen Hand gerade und vorsichtig aus dem USB-Anschluss 24 (Abb.29). Das Radio wechselt in den Tuner-Modus (Radio). Schließen Sie die Abdeckung des USB-Anschlusses 24.

9.2 Wiedergabe von USB-Speichermedien

Im USB-Modus wird das USB-Symbol i6Display angezeigt. Befindet sich das Radio im Tuner-, CD- oder SD/MMC-Modus, drücken Sie die Mode-Taste 23 mehrmals, bis „USB Host“ im Display angezeigt wird.

Die Wiedergabefunktionen im USB-Modus sind identisch mit der Wiedergabe von MP3/WMA-CDs. Lesen Sie hierzu das Kapitel „8.3 MP3/WMA-CDs abspielen“, Seite 29.

10 SD/MMC-Modus

Ihr AEG Autoradio ist mit einem SD/MMC-Kartenleser ausgestattet, der Ihnen ermöglicht, MP3- und WMA-Dateien direkt von einer SD- oder MMC-Speicherkarte abzuspielen.

10.1 SD/MMC-Speicherkarte einlegen

Um eine SD- oder MMC-Speicherkarte einzulegen, müssen Sie das Bedienteil Ihres Autoradios abnehmen.

• Drücken Sie die Taste 25, um das Radio auszuschalten.
• Ist das USB-Adapterkabel angesteckt, ziehen Sie dieses gerade und vorsichtig aus dem USB-Anschluss 24 (Abb.29). Drücken Sie die REL-Taste 1 und nehmen Sie das Bedienteil vorsichtig ab (Abb.31). Der SD/MMC-Kartenleser befindet sich hinter dem Bedienteil, unterhalb der roten Orientierungs-LED.
• Schieben Sie eine SD- oder MMC-Speicherkarte, mit der beschrifteten Seite nach oben, in den Kartenleser, bis diese mit einem Klick einrastet (Abb.32 und 33).

SD/MMC-Speicherkarte

Bringen Sie das Bedienteil nicht wieder an, wenn die SD/MMC-Speicherkarte nicht vollständig eingesetzt wurde.

• Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet.
• Drücken Sie eine beliebige Taste (außer der Eject-Taste 9), um das Radio einzuschalten.

10.2 SD/MMC-Speicherkarte entnehmen

- Drücken Sie die -Taste 25, um das Radio auszuschalten.

• Ist das USB-Adapterkabel angesteckt, ziehen Sie dieses gerade und vorsichtig aus dem USB-Anschluss 24 (Abb.29). Drücken Sie die REL-Taste 1 und nehmen Sie das Bedienteil vorsichtig ab (Abb.31). Der SD/MMC-Kartenleser befindet sich hinter dem Bedienteil, unterhalb der roten Orientierungs-LED.
• Zum Entnehmen der SD- oder MMC-Speicherkarte, drücken Sie die eingelegte Speicherkarte in den Kartenleser, bis diese mit einem Klicken entriegelt wird. Die Speicherkarte wird ein Stück aus dem Kartenleser geschoben und kann entnommen werden (Abb.34).

10.3 Wiedergabe von SD/MMC-Speicherkarte

Im SD/MMC-Modus wird das SD/MMC-Symbol im Display angezeigt. Befindet sich das Radio im Tuner-, CD- oder SD/MMC-Modus, drücken Sie die Mode-Taste 23 mehrmals, bis „SD/MMC“ im Display angezeigt wird.

Die Wiedergabefunktionen im USB-Modus sind identisch mit der Wiedergabe von MP3-/WMA-CDs. Lesen Sie hierzu das Kapitel „8.3 MP3-/WMA-CDs abspielen“, Seite 29.

11 Dateiverwaltung

11.1 MP3/WMA-Dateien verwalten

Rechte

Beachten Sie beim Aufnehmen und Kopieren von Musikstücken, dass keine Urheber- und Lizenzrechte verletzt werden.

Sie können mit Ihrem AEG Autoradio Titel von einer CD auf ein USB-Speichermedium oder eine SD/MMC-Karte aufnehmen, MP3/WMA-Dateien zwischen den Speichermedien hin und her kopieren und MP3/WMA-Dateien löschen.

Zur Verwaltung dieser MP3- und WMA-Dateien legt Ihr Radio auf jedem Speichermedium folgende Ordner an:

• MY_AUX wird bei diesem Modell nicht verwendet
• MY_CD speichert von CD aufgenommene Titel
• MY_FM wird bei diesem Modell nicht verwendet
• MY_IPOD wird bei diesem Modell nicht verwendet
• MY_MP3 speichert kopierte MP3-Dateien
• MY_WMA speichert kopierte WMA-Dateien
• MY_XM wird bei diesem Modell nicht verwendet

11.1.1 Aufnehmen von CD

Ihr AEG Autoradio kann Titel einer Audio-CD in Echtzeit auf ein USB-Speichermedium oder eine SD- oder MMC-Speicherkarte aufnehmen.

• Legen Sie eine Audio-CD ein (siehe Kapitel „6.2.3 CDs einlegen und auswerfen“, S.21).
• Das Radio beginnt mit der CD-Wiedergabe. Wählen Sie mit den Tasten Forward 21 und Backward 22 den Titel aus, den Sie aufnehmen möchten.
• Halten Sie während der Wiedergabe des Titels die REC-Taste ⑤ ca. 2 Sekunden gedrückt. Dabei spielt es keine Rolle, wie viel Spielzeit bereits verstrichen ist. Im Display erscheint „REC“.
• Ist kein USB-Speichermedium angeschlossen und keine SD/MMC-Karte eingelegt, erscheint im Display „No Device“. Schließen Sie für die Aufnahme mindestens ein Speichermedium (USB-Speicher oder SD/MMC-Karte) an.

- Wählen Sie durch Drehen des Lautstärke-Reglers ③ den gewünschten Speicherort für die Aufnahme aus:

rec ≠ USB

USB-Speichermedium

rec → CAR

SD/MMC-Speicherkarte

Ist ein Speichermedium nicht verfügbar, kann die entsprechende Aufnahmeoption nicht ausgewählt werden.

• Bestätigen Sie Ihre Auswahl durch Drücken der Enter-Taste ③. Die Wiedergabe des Titels startet von vorne. Im Display erscheinen „REC“ und die Spieldauer.
• Während der Aufnahme blinken das Aufnahme-Symbol R C und das Symbol des Speichermediums USB oder .

WÄHREND DER AUFNAHME

• Entfernen Sie während der Aufnahme niemals das USB-Speichermedium oder das Bedienteil, da diese andernfalls beschädigt werden können.
• Schließen Sie kein neues USB-Speichermedium an.
• Wechseln Sie den Betriebsmodus nicht.
• Schalten Sie Radio und Zündung nicht aus.
• Während der Aufnahme ist die Steuerung der Wiedergabe deaktiviert. Steht nicht mehr genügend freier Speicherplatz zur Verfügung, erscheint im Display „Memory Full“, und die Aufnahme wird abgebrochen.
• Um die Aufnahme abzubrechen, halten Sie die REC-Taste 5 erneut ca. 2 Sekunden gedrückt. Der unvollständige Titel wird gelöscht.
• Nach beendeter Aufnahme fährt das Radio mit dem Abspielen der CD fort. Aufgenommene Titel werden als MP3-Dateien im Ordner „MY_CD“ gespeichert. Die Titel werden mit fortlaufenden Nummern „CD0001.mp3“ benannt.

11 Dateiverwaltung

CS MP 850 BT

11.1.2 MP3/WMA-Dateien kopieren

Sie können mit Ihrem AEG Autoradio MP3/WMA-Dateien auf USB-Speichermedien und SD/MMC-Speicherkarten kopieren.

Folgende Kopieroptionen sind möglich:

• von MP3/WMA-CD auf SD/MMC-Speicherkarte
• von MP3/WMA-CD auf USB-Speichermedium
• von SD/MMC-Speicherkarte auf USB-Speichermedium
• von USB-Speichermedium auf SD/MMC-Speicherkarte

- Wählen Sie durch mehrfaches Drücken der Mode-Taste 23 den gewünschten Betriebsmodus aus.

- Mit den Tasten Forward 21 und Backward 22 wählen Sie den Titel aus, den Sie kopieren möchten. Alternativ können Sie den zu kopierenden Titel auch direkt oder manuell auswählen (siehe Kapitel „8.3.5 Titel direkt auswählen“ und „8.3.6 Titel manuell auswählen“, S.30)

- Halten Sie während der Wiedergabe des Titels die Copy-Taste 5 ca. 2 Sekunden gedrückt. Dabei spielt es keine Rolle, wie viel Spielzeit bereits verstrichen ist.

- Ist kein Speichermedium angeschlossen, auf das kopiert werden kann, erscheint im Display „No Device“.

- Wählen Sie durch Drehen des Lautstärke-Reglers ③ den gewünschten Zielort für den Kopiervorgang aus:

USB-Speichermedium

B 4 CARD SD/MMC-Speicherkarte

Ist ein Speichermedium nicht verfügbar oder dient es als Quellmedium, kann die entsprechende Aufnahmeoption nicht ausgewählt werden.

- Bestätigen Sie Ihre Auswahl durch Drücken der Enter-Taste ③. Die Wiedergabe wird gestoppt und der Kopiervorgang beginnt:

10 % USB bereits 10% des Titels kopiert

100%» USB Kopiervorgang abgeschlossen

- Während des Kopiervorgangs blinken das Aufnahme-Symbol R C und das Symbol des Speichermediums USB oder

WÄHREND DES KOPIERENS

• Entfernen Sie während der Aufnahme niemals das USB-Speichermedium oder das Bedienteil, da diese andernfalls beschädigt werden können.
• Schließen Sie kein neues USB-Speichermedium an.
• Wechseln Sie den Betriebsmodus nicht.
• Schalten Sie Radio und Zündung nicht aus.
• Steht nicht mehr genügend freier Speicherplatz (unter 2MB) zur Verfügung, erscheint im Display „Memory Full“ und der Kopiervorgang wird abgebrochen.
• Um den Kopiervorgang abzubrechen, halten Sie die REC-Taste ⑤ erneut ca. 2 Sekunden gedrückt. Der unvollständig kopierte Titel wird gelöscht.
• Nach beendeter Aufnahme fährt das Radio mit dem Abspielen fort. MP3s werden im Ordner „MY_MP3“ gespeichert, WMAs im Ordner „MY_WMA“. Die kopierten Titel werden mit fortlaufenden Nummern „MP3CP0001.mp3“ oder „WMACP0001.wma“ benannt.

AEG

11 Dateiverwaltung

11.1.3 MP3/WMA-Dateien löschen

Sie können die auf USB-Speichermedien und auf SD/MMC-Speicherkarten gespeicherten MP3/WMA-Dateien mit Ihrem AEG Autoradio löschen. Auf CDs gespeicherte MP3/WMA-Dateien können nicht gelöscht werden.

• Wählen Sie durch mehrfaches Drücken der Mode-Taste 23 den gewünschten Betriebsmodus aus.
• Mit den Tasten Fortward 21 und Backward 22 wählen Sie den Titel aus, den Sie löschen möchten. Alternativ können Sie den zu löschenden Titel auch direkt oder manuell auswählen (siehe Kapitel „8.3.5 Titel direkt auswählen“ und „8.3.6 Titel manuell auswählen“, S.30)
• Halten Sie, während der Wiedergabe des Titels, die Erase-Taste 4 ca. 2 Sekunden gedrückt. Im Display erscheint:

ERASE 2010 Löschen des Titels 10.

- Wählen Sie durch Drehen des Lautstärke-Reglers ③ den gewünschten Vorgang aus:

ERASE Löschen des Titels bestätigen.

ERASE ☐ Vorgang abbrechen.

- Bestätigen Sie Ihre Auswahl durch Drücken der Enter-Taste ③. Im Display erscheint:

ERASE √ Löschvorgang erfolgreich.

WÄHREND DES LÖSCHENS

• Entfernen Sie während des Löschens niemals den USB-Speicher, das Bedienteil oder die SD/MMC-Speicherkarte.
• Wechseln Sie den Betriebsmodus nicht.
• Schalten Sie Radio und Zündung nicht aus.

12 Freisprech-Betrieb

CS MP 850 BT

12.1.1 Informationen zur Freisprecheinrichtung

Dank der komfortablen Bluetooth Freisprecheinrichtung Ihres AEG Autoradios bleibt das Mobiltelefon beim Autofahren in der Tasche, denn Sie können alle wichtigen Telefonfunktionen über Ihr Autoradio steuern. Die Gespräche werden über Ihre Autolautsprecher wiedergegeben. Das Mikrofon für die Freisprecheinrichtung ist bereits im Bedienteil des Radios integriert. Die Installation eines externen Mikrofons und Freisprechlautsprechers entfällt somit.

STRASSENVERKEHR

Verbinden Sie Ihr Mobiltelefon immer vor Fahrtbeginn mit dem Autoradio. Während der Fahrt darf das Mobiltelefon vom Fahrer nicht bedient werden. Telefonieren Sie nur über die integrierte Freisprecheinrichtung. Beachten Sie die gültige Straßenverkehrsordnung.

12.1.2 Technische Vorraussetzungen

Ihr Mobiltelefon muss Bluetooth (Version 1.2 oder kompatibel) unterstützen, damit Sie die Freisprecheinrichtung Ihres Radios nutzen können. Eine Auflistung aller kompatiblen Mobiltelefone und deren jeweilige Bluetooth-Funktionen ist leider aufgrund der ständigen Neuentwicklungen nicht möglich, wir bitten Sie um Verständnis. Nähere Informationen zu den unterstützten Bluetooth-Funktionen finden Sie in der Bedienungsanleitung Ihres Mobiltelefons. Das AEG Autoradio unterstützt verschiedene Bluetooth-Funktionen wie Anrufer ID, Wahlwiederholung, Gesprächsübergabe, usw.. Sie können nur diejenigen Funktionen nutzen, die auch von Ihrem Mobiltelefon unterstützt werden.

12.1.3 Mobiltelefon registrieren (Pairing)

Bevor Sie mit Ihrem AEG Autoradio Telefonate im Freisprechmodus führen können, müssen Sie Ihr Mobiltelefon am Autoradio registrieren. Das Registrieren des Mobiltelefons am Autoradio wird Pairing genannt. Wurde die Registrierung einmal vorgenommen, verbinden sich Mobiltelefon und Autoradio automatisch, wenn die Bluetooth-Schnittstelle am Mobiltelefon aktiviert ist.

Bluetoothreichweite

Die Reichweite der Bluetooth-Funkverbindung Ihres Radios beträgt bis zu 3m, hängt jedoch stark von den Gegebenheiten im Fahrzeug und Hindernissen in der Funkstrecke ab. Zum Registrieren sollte das Mobil-telefon maximal 2m vom Autoradio entfernt sein.

• Aktivieren Sie die Bluetooth-Schnittstelle Ihres Mobiltelefons. Details über das Aktivieren der Bluetooth-Schnittstelle entnehmen Sie bitte der Bedienungsanleitung Ihres Mobiltelefons.
• Einige Mobiltelefone verfügen über einen Stromspar-Modus. Bitte deaktivieren Sie diesen Stromspar-Modus für den Betrieb mit dem Autoradio, da es vorkommen kann, dass die Verbindung beeinträchtigt wird.
• Schalten Sie die Zündung Ihres Fahrzeugs ein und drücken Sie gegebenenfalls die -Taste 25, um das Radio einzuschalten.
• Halten Sie die Menu-Taste 10 ca. 2 Sekunden gedrückt, um das Einstellungsmenü aufzurufen. Im Display erscheint kurz „MENU“. Anschließend wird der erste Menüpunkt angezeigt:

*PAIRING:1 📁 Mobiltelefon registrieren (Pairing)

12.1 Bluetooth Freisprech-einrichtung

Bluetooth ID:

B02169

Gerätename:

BT60

Passwort:

1234

AEG

12 Freisprech-Betrieb

- Bestätigen Sie Ihre Auswahl durch Drücken der Enter-Taste 3. Das Radio sucht nach dem Mobiltelefon:

*PAIRING:1 ✉️ Suche nach Mobiltelefon

- Starten Sie an Ihrem Mobiltelefon die Suche nach neuen Bluetoothgeräten. Details über das Hinzufügen von neuen Bluetoothgeräten entnehmen Sie bitte der Bedienungsanleitung Ihres Mobiltelefons.

- Wurde das Autoradio, als Gerät „BT60“, gefunden, wählen Sie es an Ihrem Mobiltelefon aus und stellen Sie eine Verbindung her.

- Bei der ersten Verbindung von Autoradio und Mobiltelefon müssen Sie am Mobiltelefon für das Autoradio das Passwort „1234“ eingeben.

• War die Registrierung erfolgreich, erscheint im Display:

*PAIRING:1 √ Registrierung erfolgreich.

Anschließend wird kurz der Name Ihres Mobiltelefons im Display angezeigt. Im Display Ihres Mobiltelefons wird die Verbindung durch ein Bluetooth- oder ein Headset-Symbol angezeigt.

- War die Registrierung nicht erfolgreich oder haben Sie die Registrierung durch Drücken der Clear-Taste abgebrochen, erscheint im Display:

*PAIRING:1 ✗ Registrierung abgebrochen.

Schalten Sie Radio und Mobiltelefon in diesem Fall aus und beginnen Sie die Registrierung des Mobilteils erneut.

i Funktionen inaktiv

Während des Verbindens funktioniert nur die Lautstärkeregelung des Radios. Alle anderen Tasten können nicht benutzt werden.

12.1.4 Mobiltelefon automatisch verbinden

Haben Sie die Registrierung Ihres Mobiltelefons einmal vorgenommen, verbinden sich Mobiltelefon und Autoradio zukünftig bei Antritt einer Fahrt automatisch. Die Bluetooth-Schnittstelle Ihres Mobiltelefons muss dafür aktiviert sein.

- Aktivieren Sie die Bluetooth-Schnittstelle Ihres Mobiltelefons.

- Schalten Sie die Zündung Ihres Fahrzeugs ein und drücken Sie gegebenenfalls die Taste 25, um das Radio einzuschalten.

- Ist Ihr Mobiltelefon in Reichweite, wird die Bluetoothverbindung automatisch hergestellt. Zeigt Ihr Mobiltelefon den Hinweis an, dass das Gerät „BT60“ eine Verbindung herstellen möchte, nehmen Sie diese Verbindungsaufforderung an und autorisieren Sie Ihr AEG Autoradio.

Autoradio autorisieren

Die meisten Mobiltelefone bieten Ihnen die Möglichkeit, Bluetooth-Geräte zu autorisieren (Verbindung immer zulassen/Verbinden ohne Bestätigung). Autorisieren Sie Ihr Autoradio, BT60, damit die Verbindung automatisch hergestellt werden kann.

12 Freisprech-Betrieb

CS MP 850 BT

12.1.5 Mobiltelefon manuell verbinden (Reconnect)

Mobiltelefon und Autoradio verbinden sich nach einmaliger Registrierung automatisch miteinander. Dennoch kann es notwendig sein, das Mobiltelefon manuell mit dem Autoradio zu verbinden.

• Aktivieren Sie die Bluetooth-Schnittstelle Ihres Mobiltelefons.
• Schalten Sie die Zündung Ihres Fahrzeugs ein und drücken Sie gegebenenfalls die Taste 25, um das Radio einzuschalten.
• Halten Sie die Menu-Taste 10 ca. 2 Sekunden gedrückt, um das Einstellungsmenü aufzurufen. Im Display erscheint kurz „MENU“. Anschließend wird der erste Menüpunkt angezeigt:

*PAIRING:1 ← Mobiltelefon registrieren (Pairing).

- Drücken Sie die Forward-Taste 21, um den nächsten Menüpunkt aufzurufen. Im Display erscheint:

RE-CONN:1 Manuelles Verbinden.

- Bestätigen Sie Ihre Auswahl durch Drücken der Enter-Taste ③. Das Radio sucht nach dem registrierten Mobil-telefon. Im Display erscheint:

*RE-CONN:1 ✗ Suche nach reg. Mobiltelefon.

• War das Verbinden erfolgreich, erscheint im Display:

*RE-CONN:1 √ Verbinden erfolgreich.

Im Display Ihres Mobiltelefons wird die Verbindung durch ein Bluetooth- oder Headset-Symbol angezeigt.

- War das manuelle Verbinden nicht erfolgreich oder haben Sie den Vorgang durch Drücken der Clear-Taste ④ abgebrochen, erscheint im Display:

*RE-CONN:1 ✗ Verbinden abgebrochen.

Fehler beim Verbinden

• Das Mobiltelefon muss bereits am Autoradio registriert worden sein, damit Sie die Verbindung manuell herstellen können.
• Sollten Sie manuell keine Verbindung herstellen können, schalten Sie die Bluetooth-Schnittstelle Ihres Mobiltelefons kurzzeitig aus und erneut ein.
• Schalten Sie Mobiltelefon und Radio gegebenenfalls für einige Sekunden aus und versuchen Sie es anschließend erneut.

12.1.6 Verbindung manuell trennen (Disconnect)

Sie können die Bluetooth-Verbindung zwischen Mobiltelefon und Autoradio jederzeit manuell trennen.

- Deaktivieren Sie die Bluetooth-Schnittstelle Ihres Mobiltelefons.

alternativ:

- Halten Sie die Menu-Taste 10 ca. 2 Sekunden gedrückt, um das Einstellungsmenü aufzurufen. Im Display erscheint kurz „MENU“. Anschließend wird der erste Menüpunkt angezeigt:

*PAIRING:1 ⬆ Mobiltelefon registrieren (Pairing).

- Drücken Sie die Forward-Taste 21, um den nächsten Menüpunkt aufzurufen. Im Display erscheint:

*RE-CONN:1 + Manuelles Verbinden.

- Wählen Sie durch Drehen des Lautstärke-Reglers ③ die nächste Option aus. Im Display erscheint:

*DIS-CONN:1 Verbindung trennen.

AEG

12 Freisprech-Betrieb

- Bestätigen Sie Ihre Auswahl durch Drücken der Enter-Taste ③. Das Radio trennt die Verbindung zum Mobiltelefon. Im Display erscheint:

*DIS-CONN:1× Verbindung wird getrennt.

• War das Trennen erfolgreich, erscheint im Display:

*DIS-CONN:1 √ Verbindung erfolgreich getrennt.

Anschließend kehrt das Autoradio in den vorherigen Betriebsmodus zurück.

12.2 Gespräche führen

12.2.1 Anrufe entgegennehmen

- Damit das Autoradio einen eingehenden Anruf entgegennehmen kann, muss die Zündung des Fahrzeugs eingeschaltet und mit dem Mobiltelefon verbunden sein.

- Geht ein Anruf ein, schaltet sich Ihr AEG Autoradio gegebenenfalls automatisch ein, wechselt in den Freisprech-Modus und schaltet die aktuelle Wiedergabe stumm. Unterstützt der Anrufer die CLIP-Funktion, wird seine Telefonnummer im Display des Autoradios angezeigt.

- Drücken Sie die Enter-Taste 3 oder die Mode-Taste 23, um den Anruf entgegenzunehmen. Ist die Funktion Automatische Rufannahme aktiviert, müssen Sie keine Taste drücken, eingehende Anrufe werden automatisch angenommen (siehe Kapitel „13.1.4 Automatische Rufannahme“, S. 44). Im Display wird die Gesprächsdauer angezeigt. Sprechen Sie laut und deutlich in Richtung des im Bedienteil integrierten Mikrofons 8.

- Durch Drehen des Lautstärke-Reglers 3 können Sie die Freisprechlautstärke anpassen. Die eingestellte Lautstärke wird 7 Sekunden lang im Display angezeigt.

- Während eines Gesprächs können Sie die Zündung ausschalten, ohne dass sich dabei das Radio mit ausschaltet. Erst wenn Sie das Gespräch beenden, schaltet sich das Radio aus.

Um ein Gespräch zu beenden, drücken Sie die Clear-Taste 4. Das Gespräch wird beendet, das Autoradio setzt die vorherige Wiedergabe fort, bzw. schaltet sich wieder aus.

- Um einen eingehenden Anruf abzuweisen, drücken Sie die Clear-Taste 4. Der Anrufer wird abgewiesen, und das Radio kehrt in den vorherigen Betriebsmodus zurück.

Hinweise

- Um einen eingehenden Anruf entgegennehmen zu können, muss die Zündung eingeschaltet sein.

- Während ein Anruf eingeht und während eines Gesprächs ist die Eject-Taste ⑨ deaktiviert.

12 Freisprech-Betrieb

CS MP 850 BT

12.2.2 Anrufe tätigen

• Drücken Sie die Enter-Taste ③. Das Autoradio wechselt zur Eingabe von Telefonnummern. Im Display blinkt die Einfügemarke.
• Wählen Sie durch Drehen des Lautstärke-Reglers ③ die erste Ziffer der gewünschten Telefonnummer aus. Sie können zwischen den Ziffern 0-9 und den Sonderzeichen *, #, + wählen.
• Drücken Sie die Enter-Taste ③, um Ihre Auswahl zu bestätigen. Die ausgewählte Ziffer erscheint im Display.
• Wählen Sie durch Drehen des Lautstärke-Reglers ③ die weiteren Ziffern der Telefonnummer aus und bestätigen Sie nach jeder Ziffer durch Drücken der Enter-Taste ③.
• Mit der Clear-Taste ④ können Sie die zuletzt eingegebene Ziffer löschen. Halten Sie die Clear-Taste ④ gedrückt, um alle eingegebenen Ziffern zu löschen.
• Mit den Tasten Forward 21 und Backward 22 können Sie die Einfügemarke bewegen, um Ziffern nachträglich einzufügen oder zu löschen. So können Sie die Telefonnummer gegebenenfalls korrigieren.
• Halten Sie die Enter-Taste ③ ca. 2 Sekunden gedrückt, um die im Display angezeigte Telefonnummer anzuwählen. Ihr Mobiltelefon beginnt mit der Wahl.

Radiostummschaltung

Das Radio schaltet die Wiedergabe erst stumm, wenn Sie mit der Anwahl der Telefonnummer beginnen.

- Um die Anwahl der angezeigten Telefonnummer abzubrechen, drücken Sie die Clear-Taste ④. Das Autoradio setzt die vorherige Wiedergabe fort.

- Um ein Gespräch zu beenden, drücken Sie die Clear-Taste ④. Das Gespräch wird beendet, das Autoradio setzt die vorherige Wiedergabe fort.

12.2.3 Wahlwiederholung

Ihr AEG Autoradio speichert die 10 zuletzt gewählten Telefonnummern.

• Drücken Sie die Enter-Taste 3. Das Autoradio wechselt zur Eingabe von Telefonnummern. Im Display blinkt die Einfügemarke.
• Halten Sie die Enter-Taste 3 ca. 2 Sekunden gedrückt, um die Wahlwiederholungsliste aufzurufen. Die zuletzt angewählte Telefonnummer wird im Display angezeigt.
• Durch Drehen des Lautstärke-Reglers ③ können Sie die 10 zuletzt angewählten Telefonnummern aufrufen. In der linken oberen Displayecke wird die Speicherplatznummer der Wahlwiederholungsliste angezeigt.
• Halten Sie die Enter-Taste 3 ca. 2 Sekunden gedrückt, um die im Display angezeigte Telefonnummer anzuwählen. Ihr Mobiltelefon beginnt mit der Wahl.
• Um die Anwahl der angezeigten Telefonnummer abzubrechen, drücken Sie die Clear-Taste 4. Das Autoradio setzt die vorherige Wiedergabe fort.
• Um ein Gespräch zu beenden, drücken Sie die Clear-Taste 4. Das Gespräch wird beendet, das Autoradio setzt die vorherige Wiedergabe fort.

12 Freisprech-Betrieb

12.2.4 Gesprächsübergabe (Privat-Modus)

Sie können ein Gespräch, das Sie über die Freisprecheinrichtung führen, an Ihr Mobiltelefon übergeben (Privat-Modus) und so auch nach Verlassen des Fahrzeugs weitertelefonieren.

Während der Fahrt darf das Mobiltelefon vom Fahrer nicht in die Hand genommen werden. Beachten Sie die gültige Straßenverkehrsordnung.

- Um ein Gespräch an Ihr Mobiltelefon zu übergeben, drücken Sie während des Gesprächs die Transfer-Taste ²³ . Das Gespräch wird an das Mobiltelefon übergeben, das Autoradio setzt die vorherige Wiedergabe fort, bzw. schaltet wieder in den Stand-By-Modus.

Gesprächsübergabe

Abhängig von Ihrem Mobiltelefon kann die Gesprächsübergabe einige Sekunden dauern.

• Ihr Mobiltelefon zeigt an, dass die Bluetooth-Verbindung beendet wurde. Gegebenenfalls müssen Sie die Übernahme des Gesprächs an Ihrem Mobiltelefon bestätigen, bevor Sie das Gespräch fortsetzen können.
• Sie können einen Anruf, der noch nicht entgegengenommen wurde, nicht an Ihr Mobiltelefon übergeben. Warten Sie, bis der Gesprächspartner den Anruf angenommen hat.

13 Einstellungen

CS MP 850 BT

Ihr AEG Autoradio bietet Ihnen eine Vielzahl von Einstellungsmöglichkeiten, um die Bedienung und Wiedergabe exakt an Ihre Bedürfnisse anzupassen. Folgende Einstellungen können Sie im Einstellungsmenü und im Audiomenü vornehmen:

Einstellungsmenü

Displayanzeige Einstellung

• PAIRING:1 Mobiltelefon registrieren
• RE-CONNECT:1 Mobiltelefon manuell verbinden
• DIS-CONNECT:1 Verbindung manuell trennen
• AUTO ANSWER Automatische Rufannahme
• PHONE VOL Klingeltonlautstärke
• CONTRAST Kontrast
• CLOCK FORMAT Uhrzeitformat
• CLOCK SET Uhrzeit einstellen
• REGION Region-Funktion (Tuner)
• VOL PGM Einschaltlautstärke
• BEEP TONE Tastentöne

Audiomenü

Displayanzeige Einstellung

• VOLUME Lautstärke
• SUBWOOFER Subwoofer-Lautstärke
• SUBW-LPF Subwoofer Tiefpass-Filter
• iX-BASS X-Bassverstärkung
• BASS Bass
• BASS-CFQ Bass Center Frequency
• BASS-Q Bass Quality
• MIDDLE Mitten
• MID-CFQ Mitten Center Frequency
• MIDDLE-Q Mitten Quality
• TREBLE Höhen
• TRE-CFQ Höhen Center Frequency
• BALANCE Balance
• FADER Fader

13.1 Einstellungsmenü

• Halten Sie die Menu-Taste 10 ca. 2 Sekunden gedrückt, um das Einstellungsmenü aufzurufen. Im Display erscheint kurz „MENU“. Der erste Menüpunkt angezeigt: *PAIRING:1 ← Mobiltelefon registrieren (Pairing).
• Mit den ▶/Forward 21- und Backward 22-Tasten können Sie durch das Einstellungsmenü blättern und die verschiedenen Menüpunkte (siehe Tabelle links) aufrufen.
• Durch Drehen des Lautstärke-Reglers ③ können Sie für den jeweiligen Menüpunkt Einstellungen vornehmen.
• Erscheint bei einem Menüpunkt das Enter-Symbol 🔊, können Sie die entsprechende Option durch Drücken der Enter-Taste ③ aktivieren.
• Erfolgt im Menü 7 Sekunden lang kein Tastendruck, kehrt das Gerät in den vorherigen Betriebsmodus zurück.

13.1.1 Pairing

Die Funktion Pairing wird im Kapitel „12.1.3 Mobiltelefon registrieren (Pairing)“, S. 37 beschrieben.

13.1.2 Reconnect

Die Funktion Reconnect wird im Kapitel „12.1.5 Mobiltelefon manuell verbinden (Reconnect)“, S. 39 beschrieben.

13.1.3 Disconnect

Die Funktion Disconnect wird im Kapitel „12.1.6 Verbindung manuell trennen (Disconnect)“, S. 39 beschrieben.

13.1.4 Automatische Rufannahme

Die automatische Rufannahme (Auto Answer) bewirkt, dass eingehende Anrufe bei eingeschaltetem Autoradio und verbundenem Mobiltelefon automatisch angenommen werden.

- Erscheint im Display „A ANSWER“, können Sie die Automatische Rufannahme durch Drehen des Lautstärke-Reglers ③ ein- („On“) oder ausschalten („Off“).

13.1.5 Klingeltonlautstärke

Sie können die Klingeltonlautstärke Ihres Autoradios in den Stufen von „00“ bis „38“ einstellen. Die Standard-Einstellung ist „20“. Einige Mobiltelefone unterstützen die Funktion der Klingeltonübermittlung (In Band Ringtone). Dabei übermittelt das Mobiltelefon den Klingelton bei eingehenden Anrufen an das Radio, welches ihn über die Fahrzeuglautsprecher abspielt. Bei Mobiltelefonen, die diese Funktion nicht unterstützen, wird vom Radio der Standard-Klingelton abgespielt.

- Erscheint im Display „PHONE VOL“, können Sie durch Drehen des Lautstärke-Reglers ③ die Klingeltonlautstärke von „00“ bis „38“ einstellen.

13.1.6 Kontrast

- Erscheint im Display „CONTRAST“, können Sie durch Drehen des Lautstärke-Reglers ③ den optimalen Displaykontrast von „00“ bis „10“ einstellen.

13.1.7 Uhrzeitformat

- Erscheint im Display „FORMAT“, können Sie durch Drehen des Lautstärke-Reglers ③ das gewünschte Uhrzeitformat „24H“ oder „12H“ auswählen.

13.1.8 Uhrzeit

- Erscheint im Display „SET“, können Sie durch Drehen des Lautstärke-Reglers ③ die aktuelle Uhrzeit einstellen. Drehen Sie den Lautstärke-Regler ③ nach links, um die Stunden einzustellen und nach rechts, um die Minuten einzustellen.

Uhrzeit einstellen

Wenn ein Radiosender mit dem RDS-Signal auch das CT-Signal ausstrahlt, synchronisiert Ihr Radio die Uhrzeit automatisch mit dem Zeitsignal.

13.1.9 Regionalradio

Manche Radiosender wechseln für eine bestimmte Zeit vom normalen überregionalen Programm in ein regionales Sendefenster. Bei aktivierter Region-Funktion sucht das Radio nach dem Sender mit derselben Programmidentifikation (PI) auf einer anderen Frequenz. Ist die Region-Funktion deaktiviert, ignoriert das Radio die Programmidentifikation (PI) und schaltet gegebenenfalls auf den regionalen Sender um.

- Erscheint im Display „Region“, können Sie die Region-Funktion durch Drehen des Lautstärke-Reglers ③ ein („On“) oder ausschalten („Off“).

13.1.10 Einschaltlautstärke

Sie können bei Ihrem Autoradio eine maximale Einschaltlautstärke (Programmable Turn-On Volume, PGM VOL) einstellen. Diese Funktion schützt Sie beim Einschalten des Radios vor einer zu hohen Lautstärke. Liegt die Wiedergabelautstärke beim Ausschalten des Radios über der eingestellten Einschaltlautstärke, reduziert das Autoradio die Lautstärke beim nächsten Einschalten auf den eingestellten Wert.

13 Einstellungen

CS MP 850 BT

schaltlautstärke, reduziert das Autoradio die Lautstärke beim nächsten Einschalten auf den eingestellten Wert.

- Erscheint im Display „PGM VOL“, können Sie durch Drehen des Lautstärke-Reglers ③ die Einschaltlautstärke von „00“ bis „46“ einstellen.

13.1.11 Tastentöne

- Erscheint im Display „Beep Tone“, können Sie die Tastentöne durch Drehen des Lautstärke-Reglers ③ ein („On“) oder ausschalten („Off“).

13.2 Audiomenü

Ihr AEG Autoradio bietet auch für anspruchsvolle, audiophile Anwender eine Vielzahl von Einstellungen, um den Hörgenuss zu perfektionieren. Mit Hilfe des parametrischen Equalizers (Bass, Middle, Treble) können Sie den Klang optimal auf die verwendeten Lautsprecher, Ihr Fahrzeug und Ihr persönliches Hörempfinden abstimmen. Außerdem können Sie die Bassverstärkung und für den Subwoofer die Lautstärke und den Tiefpass-Filter einstellen.

• Halten Sie die Enter-Taste 3 ca. 2 Sekunden gedrückt, um das Audiomenü aufzurufen. Im Display erscheint die aktuell eingestellte Lautstärke.
• Mit den Forward 21 - und Backward 22 - Tasten können Sie durch das Audiomenü blättern und die verschiedenen Menüpunkte (siehe Audiomenü-Tabelle, S.43) aufrufen.
• Durch Drehen des Lautstärke-Reglers ③ können Sie für den jeweiligen Menüpunkt Einstellungen vornehmen.
• Erfolgt im Menü 7 Sekunden lang kein Tastendruck, kehrt das Gerät in den vorherigen Betriebsmodus zurück.

13.2.1 Volume

- Erscheint im Display „VOLUME“, können Sie durch Drehen des Lautstärke-Reglers ③ die Wiedergabelautstärke von „00“ bis „46“ einstellen.

13.2.2 Subwoofer

Die Einstellung Subwoofer wird nur dann im Audiomenü angezeigt, wenn der Subwooferausgang des Radios aktiviert ist (siehe Kapitel "13.3.1 Subwooferausgang aktivieren", S.47). - Erscheint im Display „SUBWOOFER“, können Sie durch Drehen des Lautstärke-Reglers ③ die Subwooferlautstärke von „00“ bis „12“ einstellen.

Mit der Einstellung Subwoofer Low-Pass-Filter können Sie den Frequenzfilter des Subwoofers einstellen. Wählen Sie eine Frequenz (80 Hz, 120 Hz oder 160 Hz) aus. Alle Frequenzen oberhalb der eingestellten Filterfrequenz werden nicht an den Subwoofer ausgegeben.

- Erscheint im Display „SUBW-LPF“, können Sie durch Drehen des Lautstärke-Reglers ③ die gewünschte Frequenz „80 Hz“, „120 Hz“ oder „160 Hz“ einstellen.

13.2.3 Bassverstärkung (X-Bass)

Die Einstellung Bassverstärkung (X-Bass) wird nur dann im Audiomenü angezeigt, wenn die Bassverstärkung aktiviert ist (siehe Kapitel „13.3.2 Bassverstärkung aktivieren“, S.47).

Das menschliche Gehör nimmt verschiedene Frequenzen, bei gleichem Schalldruck, unterschiedlich laut wahr. Die Funktion X-Bass gleicht dies aus, indem sie die Frequenzen verstärkt, für die das menschliche Gehör weniger empfindlich ist. So wird auch bei unterschiedlichen Lautstärken ein ausgewogenes Klangbild erzeugt.

Frequenzfilter (LPF): Bei den Einstellungen 80, 120 und 160Hz werden jeweils alle darüberliegenden Frequenzen ausgefiltert.

Nehmen Sie die Audioeinstellungen ganz nach Ihrem persönlichen Geschmack vor. Die folgenden Erklärungen dienen nur dem besseren Verständnis:

Level:

Mit dieser Einstellung können Sie eine Anhebung (lauter) oder eine Absenkung (leiser) des jeweils festgelegten Frequenzbereichs vornehmen.

Hier können Sie die Mitte des Frequenzbereichs festlegen und die Kurve somit verschieben.

Mit dieser Einstellung regeln Sie die Breite des Frequenzbereichs. 1N und 2N (near) verringern die Breite, 1W und 2W (wide) erweitern sie.

13 Einstellungen

- Erscheint im Display „iX-BASS“, können Sie die Bassverstärkung durch Drehen des Lautstärke-Reglers ③ in den drei Stufen niedrig („Low“), mittel („Mid“) und hoch („High“) einstellen.

13.2.4 Bass

• Erscheint im Display „BASS“, können Sie durch Drehen des Lautstärke-Reglers ③ die gewünschte Levelanhebung oder -absenkung der Bässe von „-6“ bis „+6“ einstellen.
• Erscheint im Display „BASS-CFQ“, können Sie durch Drehen des Lautstärke-Reglers ③ die Mitte des Frequenzbereichs (Center Frequency) festlegen. Sie können zwischen den Frequenzen „60 Hz“, „80 Hz“, „100 Hz“ und „200 Hz“ wählen.
• Erscheint im Display „BASS-Q“, können Sie durch Drehen des Lautstärke-Reglers ③ die Breite des Frequenzbereichs (Bass-Quality) festlegen. Sie können zwischen „2N“, „1N“, „1W“ und „2W“ wählen (siehe Diagramm).

13.2.5 Mitten

• Erscheint im Display „MIDDLE“, können Sie durch Drehen des Lautstärke-Reglers ③ die gewünschte Levelanhebung oder -absenkung der Mitten von „-6“ bis „+6“ einstellen.
• Erscheint im Display „MID-CFQ“, können Sie durch Drehen des Lautstärke-Reglers ③ die Mitte des Frequenzbereichs (Center Frequency) festlegen. Sie können zwischen den Frequenzen „500 Hz“, „1,0 kHz“, „1,5 kHz“ und „2,5 kHz“ wählen.
• Erscheint im Display „MIDDLE-Q“, können Sie durch Drehen des Lautstärke-Reglers ③ die Breite des Frequenzbereichs (Middle-Quality) festlegen. Sie können zwischen „2N“, „1N“, „1W“ und „2W“ wählen (siehe Diagramm).

13.2.6 Höhen

- Erscheint im Display „TREBLE“, können Sie durch Drehen des Lautstärke-Reglers ③ die gewünschte Levelanhebung oder -absenkung der Höhen von „-6“ bis „+6“ einstellen.

13 Einstellungen

CS MP 850 BT

- Erscheint im Display „TRE-CFQ“, können Sie durch Drehen des Lautstärke-Reglers ③ die Mitte des Frequenzbereichs (Center Frequency) festlegen. Sie können zwischen den Frequenzen „10 kHz“, „12,5 kHz“, „15 kHz“ und „17,5 kHz“ wählen.

13.2.7 Balance

Balance steuert die Klangverteilung zwischen den rechten und den linken Lautsprechern im Fahrzeug.

- Erscheint im Display „BALANCE“, können Sie durch Drehen des Lautstärke-Reglers ③ den Schwerpunkt der Wiedergabe nach rechts oder links verlagern und so Ungleichheiten im Raumklang Ihres Fahrzeugs kompensieren. Ihnen stehen jeweils 12 Stufen von der ausgeglichenen Wiedergabe „C00“ (Center) bis zur Wiedergabe nur links „L12“ oder nur rechts „R12“ zur Verfügung.

13.2.8 Fader

Fader steuert die Klangverteilung zwischen den vorderen und den hinteren Lautsprechern im Fahrzeug.

- Erscheint im Display „FADER“, können Sie durch Drehen des Lautstärke-Reglers ③ den Schwerpunkt der Wiedergabe nach vorne oder hinten verlagern und so Ungleichheiten im Raumklang Ihres Fahrzeugs kompensieren. Ihnen stehen jeweils 12 Stufen von der ausgeglichenen Wiedergabe „C00“ (Center) bis zur Wiedergabe nur hinten „R12“ (Rear) oder nur vorne „F12“ (Front) zur Verfügung.

13.3 Weitere Einstellungen

Die folgenden Einstellungen müssen nicht über das Audiobzw. Einstellungsmenü vorgenommen werden, sondern können in jedem Betriebsmodus geändert werden.

13.3.1 Subwooferausgang aktivieren

Ihr AEG Autoradio verfügt über einen separaten Subwooferausgang (siehe Kapitel „4.1.3 Radio an Verstärker anschließen“, S.13).

• Halten Sie die Sub-W-Taste 12 ca. 2 Sekunden gedrückt, um den Subwooferausgang zu aktivieren. Im Display erscheint „SUBWOOFER On”.
• Durch Drehen des Lautstärke-Reglers ③ können Sie die Subwooferverstärkung von „00“ bis „12“ einstellen.
• Halten Sie die Sub-W-Taste 12 erneut ca. 2 Sekunden gedrückt, um den Subwooferausgang wieder zu deaktivieren. Im Display erscheint „SUBWÖOFER Off“.

13.3.2 Bassverstärkung aktivieren (X-Bass)

Ihr AEG Autoradio verfügt über die Funktion Bassverstärkung, mit der Sie den unteren Frequenzbereich zusätzlich anheben und somit die Basswiedergabe verstärken können.

• Halten Sie die X-Bass-Taste 14 ca. 2 Sekunden gedrückt, um die Bassverstärkung zu aktivieren. Im Display erscheint „iX-BASS On“.
• Durch Drehen des Lautstärke-Reglers ③ können Sie die Bassverstärkung in den drei Stufen niedrig („Low“), mittel („Mid“) und hoch („High“) einstellen.
• Halten Sie die X-Bass-Taste 14 erneut ca. 2 Sekunden gedrückt, um die Bassverstärkung zu deaktivieren. Im Display erscheint „iX-BASS Off“.

Fehler Ursache Lösung

Radio geht Zündung des Fahrzeugs Wurde die Stromversorgung des Radios ordnungsgemäß angeschlossen, nicht an nicht eingeschaltet schalten Sie die Zündung des Fahrzeugs ein. Sicherung durchgebrannt Ersetzen Sie die 15 A Sicherung auf der Rückseite des Autoradios.
CD kann nicht CD im Laufwerk Lassen Sie die eingelegte CD auswerfen und legen Sie die neue CD ein. eingelegt werden
	CD verschmutzt oder defekt Reinigen Sie die CD oder legen Sie testweise eine andere CD ein.
	Innenraumtemperatur zu hoch	Lassen Sie das Fahrzeug auslüften, bis die Temperatur wieder auf Betriebstemperatur abgekühlt ist.
	Kondenswasser im Radio	Schalten Sie das Radio für ca. eine Stunde aus und lassen Sie das Kondenswasser verdunsten. Starten Sie danach die Wiedergabe erneut.
Keine Musik	Lautstärke zu gering oder Stummschaltung aktiv	Erhöhen Sie die Lautstärke oder deaktivieren Sie die Stummschaltung.
	Falsche Verkabelung	Überprüfen Sie die Verkabelung des ISO Anschlusses, des Line-Out Anschlusses, des Verstärkers und der Lautsprecher.
Tasten des Bedienteils funktionieren nicht	Störung im Mikroprozessor	Drücken Sie die Reset-Taste hinter dem Bedienteil (siehe Seite 49).
	Bedienteil sitzt nicht richtig / Kontakte sind verschmutzt	Nehmen Sie das Bedienteil ab, reinigen Sie die Kontakte auf der Rückseite des Bedienteils und am Radio und bringen Sie es erneut an.
Wiedergabe setzt aus	Radio nicht im empfohlenen Winkel eingebaut	Bauen Sie das Radio so ein, dass ein Winkel von 30° nicht überschritten wird.
	CD verschmutzt oder defekt Reinigen Sie die CD oder legen Sie testweise eine andere CD ein.

14 Fehlerbehebung

CS MP 850 BT

Fehler Fehlerursache Fehlerbehebung

Kein Sender- Antennenkabel nicht Stecken Sie das Antennenkabel Ihres Fahrzeugs in die Antennenbuchse auf empfang angeschlossen der Rückseite des Radios.
	Radiosignal zu schwach Wechseln Sie zu einem stärkeren Sender oder geben Sie die Frequenz oder automatischer Sender- manuell ein. suchlauf funktioniert nicht
ERROR 1	Fehler im Mechanismus	Drücken Sie die Reset-Taste hinter dem Bedienteil für ca. 5 Sekunden. Lassen Sie das Gerät gegebenenfalls von unserem Service überprüfen.
Schreibfehler Das angeschlossene Speicher- Heben Sie, wenn vorhanden, den Schreibschutz des Speichermediums auf medium kann nicht beschrieben werden. Formatieren Sie das Speichermedium und starten Sie die Aufnahme bzw. den Kopiervorgang erneut. Verwenden Sie ein anderes Speichermedium.
Lesefehler	Die auf dem Speichermedium enthaltenen Dateien können vom Radio nicht gelesen werden. Das Radio erkennt das Speichermedium nicht.	Stellen Sie sicher, dass die auf dem Speichermedium gespeicherten Dateien in einem kompatiblen Audio-Format (MP3 oder WMA) erstellt wurden. Formatieren Sie das Speichermedium oder schließen Sie ein anderes Speichermedium an.
Speicher voll	Das Speichermedium ist voll	Löschen Sie nicht mehr benötigte Dateien oder legen Sie ein leeres Speichermedium ein.

Drücken Sie die REL-Taste ① und nehmen Sie das Bedienteil vorsichtig ab (siehe Kapitel „5.1.1 Bedienteil abnehmen“, Seite 17). Um einen Reset durchzuführen, benutzen Sie einen Bleistift oder einen anderen dünnen, nichtmetallischen Gegenstand. Halten Sie die Reset-Taste ca. 5 Sekunden gedrückt. Die Werkseinstellungen werden wiederhergestellt.

AEG

BLUETOOTH ID:

B02169

10 R-020915

12 Technische Daten

Allgemein

Stromversorgung: DC 11-14 V

Überspannungsschutz: 15 A Flachsicherung

Abmessungen: ca. 178 x 180 x 50 mm (B x T x H)

Betriebstemperatur: -10 °C bis +60 °C

Ausgangsleistung: max. 4 x 100 W

Lautsprecher-Impedanz: 4 Ohm

Frequenzgang: 5 Hz – 20 kHz

Lenkradfernbedienung

Stromversorgung: 2 x 1,5 V Batterie, Typ AAA

Übertragungsart: Infrarot (4 Infrarotdioden)

FM Tuner (UKW Radio)

Frequenz: 87,5 - 108 MHz

Zwischen-Frequenz: 10,7 MHz

Stereotrennung: 25 dB bei 1 kHz

Rauschabstand: 50 dB

Empfindlichkeit: >15 dB

(bei 30 dB Rauschabstand)

CD-Player

System: Compact Disc Audiosystem

Medien: CD, CD-R, CD-RW

Medienformate: Audio-CD, MP3-CD, WMA-CD

Samplingrate: 44,1 kHz

Quantisierung: 1 Bit

Rauschabstand: 70 dB

Speichermedien

USB-Anschluss: Mini-USB 1.1

(USB 2.0 kompatibel)

Speicherkarten: SD, MMC

Bluetooth

Stromverbrauch: max. 200 mA

Ausgangsleistung: 0 dBm (Klasse II)

Reichweite: max. 3 m

Frequenz: 2,4 GHz - 2,4835 GHz

*) Im Zuge ständiger Produktverbesserungen behalten wir uns Änderungen in Technik und Design vor.

Notizen

CS MP 850 BT

AEG

Notizen

CS MP 850 BT

Bluetooth

www.aeg-itm.de

AEG
