Produkttyp	Autoradio
Marke	AEG
Modell	CS FMP 660 BT
Einbaugröße	1-DIN (ca. 180 x 50 mm)
Gewicht	ca. 0,5 kg
Stromversorgung	12 V Gleichstrom (Fahrzeugbordnetz)
Maximale Ausgangsleistung	4 x 50 W
Bluetooth	Ja (Freisprechen und Musik-Streaming)
USB-Anschluss	Ja (vorne, für USB-Sticks)
SD-Kartenslot	Ja (vorne)
AUX-Eingang	Ja (3,5 mm Klinke)
Radiofunktionen	FM/AM (UKW/MW) mit RDS
Display	LCD (beleuchtet)
Bedienelemente	Drehregler und Tasten
Equalizer	Ja (voreingestellte Modi und manuelle Anpassung)
Fernbedienung	Nein (nur Gerätetasten)
Lenkradfernbedienung kompatibel	Ja (mit optionalem Adapter)
Reinigung	Staubwedel oder weiches, trockenes Tuch
Sicherheit	Sicherung einhalten; Einbau und Reparatur nur durch Fachpersonal
Entsorgung	Gemäß WEEE-Richtlinie (Elektroschrott) entsorgen
Reparatur und Ersatzteile	Service nur durch autorisiertes Fachpersonal; Ersatzteile über AEG-Service

Häufig gestellte Fragen - CS FMP 660 BT AEG

Wie verbinde ich mein Smartphone über Bluetooth mit dem Radio?

Aktivieren Sie Bluetooth am Smartphone und wählen Sie am Radio das Menü Bluetooth. Wählen Sie dann Gerät suchen. Wählen Sie das Gerät AEG CS FMP 660 BT aus der Liste aus und bestätigen Sie ggf. den PIN-Code 0000.

Wie stelle ich die Uhrzeit am Radio ein?

Drücken Sie die MENU-Taste, navigieren Sie zu Uhrzeit und stellen Sie mit dem Drehregler die Stunden und Minuten ein. Bestätigen Sie mit einem Druck auf den Regler.

Kann ich eine Rückfahrkamera an das Radio anschließen?

Ja, wenn Ihr Radio einen Videoeingang (RCA) hat. Schließen Sie die Kamera an den entsprechenden Eingang an und aktivieren Sie die Funktion im Menü Rückfahrkamera. Das Bild wird automatisch beim Einlegen des Rückwärtsgangs angezeigt.

Wie wechsle ich die Sicherung des Radios?

Entfernen Sie das Radio aus dem Schacht. Auf der Rückseite befindet sich eine Sicherungshalterung. Entnehmen Sie die alte Sicherung und setzen Sie eine neue mit gleichem Wert (meist 10 A) ein. Achten Sie darauf, dass das Gerät ausgeschaltet ist.

Warum schaltet sich das Radio während der Fahrt aus?

Mögliche Ursachen: Überhitzung (schlechte Belüftung), Spannungsschwankungen (schwache Batterie) oder Kurzschluss an den Lautsprechern. Überprüfen Sie die Verkabelung und die Lautsprecherimpedanz.

Wie kann ich den Equalizer anpassen?

Drücken Sie die EQ-Taste (Equalizer). Wählen Sie einen voreingestellten Modus wie Pop, Rock oder Klassik. Für manuelle Anpassung wählen Sie Benutzer und stellen Sie die Frequenzbänder mit dem Drehregler ein.

Unterstützt das Radio DAB+ (Digitalradio)?

Nein, das Modell CS FMP 660 BT unterstützt nur analoges Radio über FM und AM. Für DAB+ benötigen Sie ein separates Gerät oder ein anderes Modell.

Sind Lenkradfernbedienungen kompatibel?

Ja, mit einem optionalen Lenkradfernbedienungsadapter (CAN-Bus-Adapter) kann das Radio die Signale der werkseitigen Lenkradtasten empfangen. Der Adapter wird zwischen Fahrzeug und Radio angeschlossen.

Wie kann ich die Displayhelligkeit anpassen?

Gehen Sie ins Menü Einstellungen > Display > Helligkeit. Stellen Sie den Wert mit dem Drehregler ein. Bei vielen Modellen wird die Helligkeit automatisch an das Umgebungslicht angepasst, wenn die Lichtsensor-Funktion aktiviert ist.

Wie reinige ich das Radio?

Verwenden Sie ein weiches, trockenes Mikrofasertuch. Bei hartnäckigen Verschmutzungen leicht mit Wasser anfeuchten. Keine scharfen Reinigungsmittel oder Scheuerschwämme verwenden, da diese die Oberfläche beschädigen. Wischen Sie das Display vorsichtig ab.

BEDIENUNGSANLEITUNG CS FMP 660 BT AEG

CD/MP3/WMA Autoradio mit RDS, USB-Anschluss, SD/MMC-Kartensteckplatz, Front-Audio-Anschluss und integrierter Bluetooth-Freisprechfunktion

inklusive Lenkradfernbedienung

Installations- und Bedienungsanleitung

Garantie / Service

CS FMP 660 BT

GARANTIE

Die ITM Technology AG leistet für Material und Herstellung des Gerätes eine Garantie von 24 Monaten ab dem Kauf. Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege wie Quittung, Rechnung, Kassenzettel oder Lieferschein auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Garantiezeit werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Innerhalb der Garantiezeit wird nach eigener Wahl die Garantie durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in unser Eigentum über. Durch den Gerätetausch erneuert oder verlängert sich die Garantie nicht automatisch, es bleibt die ursprüngliche Garantiezeit des Erstgerätes bestehen. Diese endet nach 24 Monaten.

Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch, Verschleiß, Eingriff durch Dritte oder höhere Gewalt zurückzuführen sind. Die Garantie erfasst nicht Verbrauchsmaterialien und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadensersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

*HOTLINE / REPARATURANSCHRIFT

Sehr geehrte Kundin, sehr geehrter Kunde,

sollten Sie Fragen zu unserem Gerät haben, bieten wir Ihnen unter folgender Hotline kompetente Hilfe an.

Deutschland: 01805 88 06 06

(0,14 €/ Min. aus dem Festnetz)

Österreich: 08209 19 93 0

(0,16 €/ Min. aus dem Festnetz)

Hotlinezeiten:

Montag bis Donnerstag von 08:00 Uhr bis 17:00 Uhr Freitag von 08:00 Uhr bis 16:00 Uhr

*) Garantie und Hotline gelten nur in Deutschland und Österreich. Für die Garantiebedingungen und Reparaturanschriften in anderen Ländern wenden Sie sich bitte an Ihren Händler.

VERWENDUNG

Verwenden Sie das AEG Autoradio nur für den dafür vorgesehenen Verwendungszweck, zum Einbau in ein Fahrzeug. Bei anderweitiger Verwendung erlischt der Garantieanspruch.

Bitte klappen Sie diese Seite auf!

AEG

1 Geräteübersicht

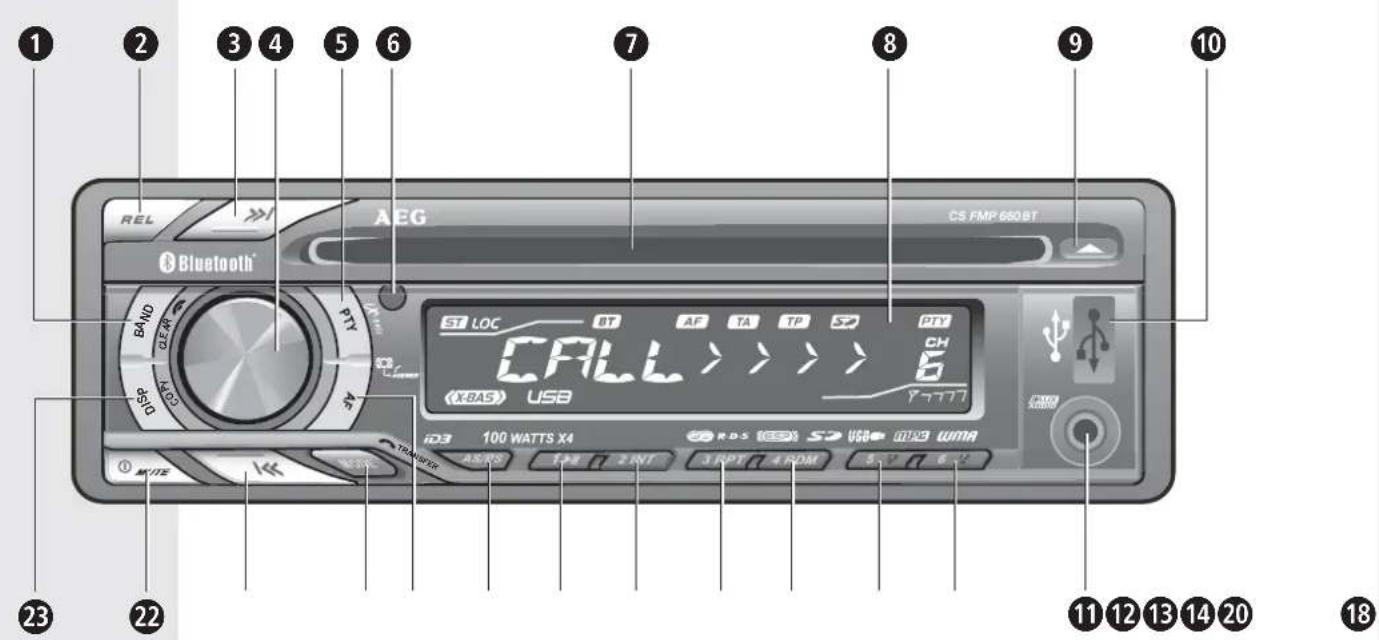

1.1 Bedienelemente des Radios

Lassen Sie diese Seite ausgeklappt. Die Kennzeichnung der Bedienelemente finden Sie in der Bedienungsanleitung wieder, so können Sie sich schnell und einfach orientieren.

AEG

1 Geräteübersicht

1.2 Beschreibung der Bedienelemente

zum Ändern des Frequenzbereichs (Tuner) zum Suchen nach MP3/WMA-Dateien zum Löschen von MP3/WMA-Dateien zum Beenden/Abweisen von Anrufen

zum Abnehmen des Bedienteils

3 Forward-Taste

zum Abspielen des nächsten Titels zum Vorwärtsspulen sucht den nächsten Sender (Tuner) zum Aufrufen des nächsten Menüpunkts

4 Lautstärke-Regler

zum Einstellen der Lautstärke zum Vornehmen von Einstellungen im Einstellungsmenü

4 Audio-Taste

zum Annehmen von Anrufen zum Aufrufen des Einstellungsmenüs zum Bestätigen von Eingaben

5 PTY/iX-Bass-Taste

zum Ein-/Ausschalten der PTY-Funktion: Wiedergabe des eingestellten Programmtyps zum Ein-/Ausschalten der Bassverstärkung (iX-Bass)

6 IR-Empfänger

empfängt die Signale der Lenkradfernbedienung

7 CD-Laufwerk

zum Abspielen von Audio- und MP3-CDs

8 Display

zeigt Betriebsmodi und Statusanzeigen an

9 / Eject-Taste

zum Auswerfen der eingelegten CD

1 Geräteübersicht

CS FMP 660 BT

10 USB-Anschluss zum Anschließen von USB-Speichermedien 11 Front-Audio-Anschluss zum Verbinden mit einem externen Audio-Gerät über 3,5 mm Stereo-Klinke 12 6 / Taste wechseln zum nächsten Ordner bei MP3-Wiedergabe Senderspeichertaste 6 (Tuner) 13 5/Faste wechseln zum vorherigen Ordner bei MP3-Wiedergabe Senderspeichertaste 5 (Tuner) 14 4/RDM-Taste (Random) zum Ein-/Ausschalten der Zufallswiedergabe Senderspeichertaste 4 (Tuner) 15 3/RPT-Taste (Repeat) zum Ein-/Ausschalten der Titel-Wiederholung Senderspeichertaste 3 (Tuner) 16 2/INT-Taste (Intro) zum Ein-/Ausschalten der Intro-Funktion Senderspeichertaste 2 (Tuner) 17 1/▶Taste (Pause) zum Anhalten/Fortsetzen der Wiedergabe Senderspeichertaste 1 (Tuner)* 18 AS/PS / ID3-Taste aktiviert die Preset Scan-Funktion (PS) aktiviert die Auto Store-Funktion (AS) zeigt die ID3-Informationen an 19 AF-Taste (Alternative Frequencies) zum Ein-/Ausschalten der AF-Funktion: Senderwechsel bei schwachem Signal zum Ein-/Ausschalten der Region-Funktion: Umschalten auf regionalen Sender

20 Mode/Transfer-Taste zum Umschalten zwischen dem Tuner-, CD-, USB-, SD/MMC-, AUX- und Bluetooth Modus zum Übergeben eines Gesprächs von der Freisprecheinrichtung zurück an das Mobiltelefon 21 « Backward-Taste zum Abspielen des vorhergehenden Titels zum Zurückspulen sucht den vorhergehenden Sender (Tuner) zum Aufrufen des nächsten Menüpunkts 22 Power/Mute-Taste zum Ein-/Ausschalten des Radios zum Stummschalten des Radios 23 Disp/Copy-Taste zum kurzzeitigen Umschalten der Displayanzeige zum Aufnehmen von CD-Titeln auf USB-Stick oder SD/MMC-Karte zum Kopieren von MP3-WMAs-Dateien zwischen USB und SD/MMC-Karte 24 -Taste zum Beenden/Abweisen von Anrufen zum Löschen der letzten Ziffer der Rufnummer 25 -Taste zum Annehmen von Anrufen startet die Rufnummerneingabe 26 -Taste für Sonderfunktionen während des Telefonierens 27 *-Taste für Sonderfunktionen während des Telefonierens 28 Nummern-Tasten zur Eingabe von Rufnummern 1-6 Senderspeichertaste (Tuner)

AEG

2 Inhaltsverzeichnis

1 Geräteübersicht

1.1 Bedienelemente des Radios 3 1.2 Beschreibung der Bedienelemente .....4

2 Inhaltsverzeichnis 6

3 Einführung

3.1 Kennenlernen des Radios....8 3.2 Umgang mit CDs 9 3.3 Sicherheitshinweise 10 3.4 Lieferumfang 10

4 Installation

4.1 Anschlüsse des Radios 11

4.1.1 ISO-Anschluss 11 4.1.2 PIN-Belegung des ISO-Anschlusses ..... 11 4.1.3 Radio an Verstärker anschließen ..... 13 4.1.4 Steuerleitung für Verstärker o. Antenne 13 4.1.5 Anschlussübersicht 13

4.2 Radioeinbau 14

4.2.1 Fronteinbau 15 4.2.2 Rückseitiger Einbau 16

5 Inbetriebnahme

5.1 Bedienteil 17

5.1.1 Bedienteil abnehmen 17 5.1.2 Bedienteil anbringen ....17

5.2 CDs einlegen und auswerfen 18

5.3 USB-Speichermedium anschließen 18

5.4 SD/MMC-Speicherkarten einlegen ..... 19

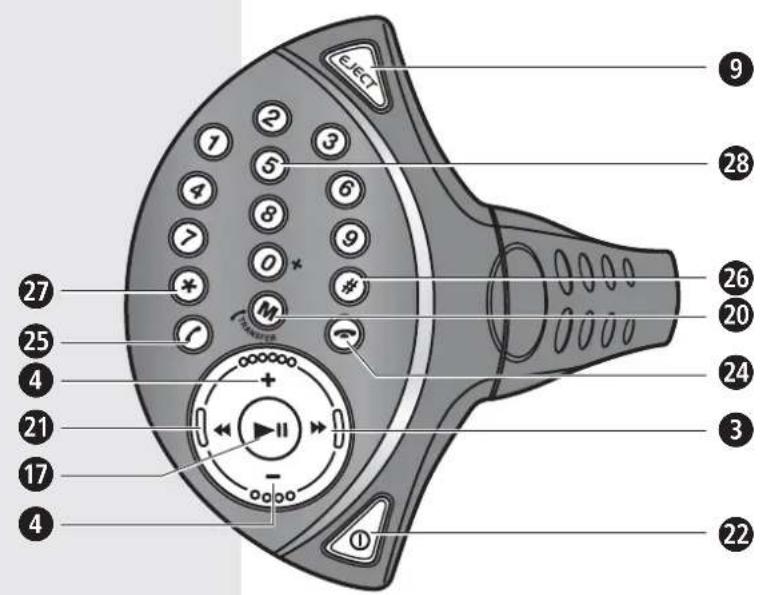

5.5 Lenkradfernbedienung 20

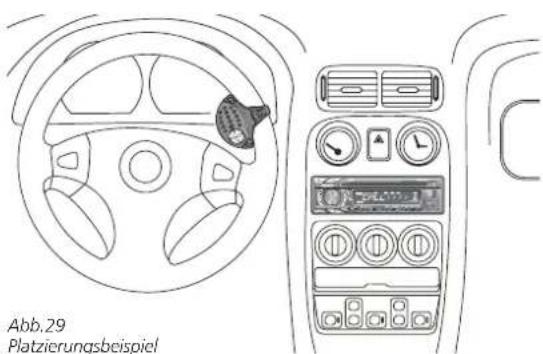

5.5.1 Batterien einlegen 20 5.5.2 Lenkradfernbedienung anbringen .....20

6 Grundfunktionen

6.1 Displayanzeigen 22 6.2 Allgemeine Bedienung 23 6.2.1 Ein-/Ausschalten des Radios 23

6.2.2 Betriebsmodus umschalten....23 6.2.3 Lautstärke einstellen....23 6.2.4 Frequenz- und Titelwechsel 23 6.2.5 Displayanzeige/ID3 23

7 Tuner-Modus (Radio)

7.1 Frequenzbereich FM1, FM2 und FM3 (UKW) . 24 7.2 Automatische Sendersuche 24 7.3 Manuelle Sendersuche 24 7.4 Sender speichern 24 7.5 Senderspeicherplätze (AS/PS) 24

7.5.1 Preset Scan (PS) 24 7.5.2 Auto Store (AS) 24

7.6 RDS-Funktionen 25

7.6.1 CT (Zeitsynchronisation) 25 7.6.2 AF (Alternative Frequenzen) 25 7.6.3 EON (Informationen anderer Sender) ..... 25 7.6.4 PI (Programm Identifikation) 25 7.6.5 PS (Programm Service Name) 26 7.6.6 PTY (Programmtyp) 26 7.6.7 TP (Verkehrsmeldungen) 26

8 CD-Modus

8.1 CD Wiedergabe 27

8.1.1 Titel auswählen 27 8.1.2 Vor- und Zurückspulen 27 8.1.3 Wiedergabepause 27 8.1.4 Titel kurz anspielen (Intro) 27 8.1.5 Titel wiederholen (Repeat) 27 8.1.6 Zufallswiedergabe (Random)....27

8.2 MP3/WMA-CDs 28

8.2.1 Verwendbare Medien 28 8.2.2 Lesbare Medienformate 28 8.2.3 MP3s/WMAs codieren 28 8.2.4 ID3-Tags 28 8.2.5 Dateistruktur der CDs 28 8.2.6 Abspielreihenfolge 28

8.2.7 MP3/WMA-CDs brennen 29

8.3 MP3-WMA Wiedergabe 29

8.3.1 Titel auswählen 29

8.3.2 Titel direkt auswählen 30

8.3.3 Titel manuell auswählen 30

8.3.4 Vor- und Zurückspulen 30

8.3.5 Wiedergabepause 30

8.3.6 Titel kurz anspielen (Intro) 30

8.3.7 Titel wiederholen (Repeat) 30

8.3.8 Zufallswiedergabe (Random) 31

8.3.9 Anzeige von ID3-Informationen ..... 31

9 USB-Modus

9.1 USB-Modus aktivieren 32

10 SD/MMC-Modus

10.1 SD/MMC-Modus aktivieren 32

11 AUX-Modus

11.1 AUX-Modus aktivieren 32

12 Dateiverwaltung

12.1 MP3/WMA-Dateien verwalten 33

12.1.1 MP3/WMA-Dateien kopieren 33

12.1.2 MP3/WMA-Dateien löschen 34

13 Freisprechbetrieb

13.1 Bluetooth Verbindung 35

13.1.1 Informationen zur Freisprechverbindung 35

13.1.2 Technische Voraussetzungen 35

13.1.3 Mobiltelefon registrieren (Pairing) ..... 35

13.1.4 Mobiltelefon automatisch verbinden .... 36

13.1.5 Mobiltelefon manuell verbinden (Reconnect) ....

13.2 Bluetooth Freisprechbetrieb 38

13.2.1 Anrufe entgegennehmen 38

13.2.2 Anrufe tätigen 38

13.2.3 Gesprächsübergabe (Privat-Modus).....39

13.2.4 Rufton- und Freisprechlautstärke einstellen 39

14 Bluetooth Audio

14.1 Bluetooth Audio Streaming 40

14.1.1 Voraussetzung für Bluetooth Audio ..... 40

14.1.2 Bluetooth Audio verbindung herstellen... 40

14.2 Bluetooth Modus 40

14.2.1 Musikwiedergabe starten 40

14.2.2 Mobiltelefon fernbedienen (AVRCP) ..... 40

15 Einstellungen

15.1 Einstellungsmenü 42

15.1.1 Bässe und Höhen 42

15.1.2 Balance und Fader 42

15.1.3 Pairing (Registrierung) 43

15.1.4 Reconnect / Disconnect 43

15.1.5 Bluetooth Lautstärke einstellen (BT VOL).. 43

15.1.6 Uhrzeit einstellen (CLK) 43

15.1.7 Frequenzbereich einstellen (Area) 43

15.1.8 Signalstärke (Local/Distant) 43

15.1.9 Regionalradio (Reg) 43

15.1.10 TA ein-/ausschalten (Verkehrsmeldungen) 44

15.1.11 Einschaltlautstärke einstellen 44

15.1.12 Tastentöne (Beep) 44

15.2 Bassverstärkung (iX-Bass) 44

16 Fehlerbehebung 45

17 Technische Daten 47

3 Einführung

3.1 Kennenlernen des Radios

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch zum Kauf des AEG CS FMP 660 BT, Ihrem neuen CD/MP3 Autoradio mit RDS, USB-Anschluss, SD/MMC-Kartensteckplatz und Front-Audio-Anschluss.

WICHTIG

Lesen Sie diese Bedienungsanleitung vor der Installation und der Inbetriebnahme sorgfältig, um sich mit allen Funktionen des Autoradios gründlich vertraut zu machen!

Das AEG Autoradio kann in jedes Fahrzeug mit DIN-Radioschacht und 12V Bordspannung eingebaut werden. Zur Musikwiedergabe werden die bereits im Fahrzeug verbauten Lautsprecher angeschlossen.

Ihr AEG Autoradio verfügt, neben den oben genannten, über viele weitere moderne Funktionen, die einen optimalen Empfang und eine hochwertige Klangwiedergabe garantieren. Die Bedienungsanleitung wird Ihnen dabei helfen, das volle Potenzial dieser Funktionen auszuschöpfen und Ihr Hörvergnügen zu maximieren. Machen Sie sich darum gründlich mit allen Möglichkeiten vertraut, die Ihnen Ihr neues AEG Autoradio bietet. Beachten Sie besonders die Sicherheitshinweise, um einen gefahrlosen Betrieb des Autoradios sicherzustellen.

Unser Ziel ist es, Ihnen mit diesem Autoradio den bestmöglichen Hörgenuss zu bieten.

Die folgenden Symbole finden Sie in der Bedienungsanleitung wieder:

WARNUNG

Diese Warnhinweise müssen eingehalten werden, um mögliche Verletzungen des Benutzers zu verhindern.

ACHTUNG

Diese Hinweise müssen eingehalten werden, um mögliche Beschädigungen am Gerät oder Fahrzeug zu verhindern.

Hinweis

Diese Hinweise geben Ihnen nützliche Zusatzinformationen zur Installation oder zum Betrieb.

VERWENDUNG

Verwenden Sie das AEG Autoradio nur für den dafür vorgesehenen Verwendungszweck, zum Einbau in ein Fahrzeug. Bei anderweitiger Verwendung erlischt der Garantieanspruch.

3 Einführung

Hier finden Sie einige generelle Informationen zum Umgang und zur Verwendung von CDs mit Ihrem neuen AEG Autoradio.

Luftfeuchtigkeit

An regnerischen Tagen oder in sehr feuchter Umgebung kann es vorkommen, dass Feuchtigkeit auf der Linse des CD-Players kondensiert. Sollte dies der Fall sein, funktioniert das Gerät nicht mehr ordnungsgemäß. Lassen Sie die CD in diesem Fall auswerfen und schalten Sie das Gerät für mindestens eine Stunde aus, bis die Feuchtigkeit verdunstet ist. Das Gerät kann anschließend wieder normal verwendet werden.

Verwendung von CDs

Eine verkratzte oder verschmutzte CD kann beim Abspielen Aussetzer verursachen. Um beim Abspielen ein optimales Ergebnis zu erzielen, beachten Sie die folgenden Hinweise.

• Fassen Sie CDs nur an den Außenseiten an, berühren Sie nicht die Oberfläche.
• Kleben Sie keine Notizzettel oder Klebestreifen auf die Oberfläche von CDs.
• Setzen Sie CDs keinen hohen Temperaturen und keinem direkten Sonnenlicht aus.

- Verwenden Sie keine Reiniger wie Benzin, Terpentin oder andere aggressive oder scheuernde Reinigungsmittel, um CDs zu reinigen.

- Wenn Sie CDs reinigen, verwenden Sie ein weiches Reinigungstuch und wischen Sie immer von der Mitte nach außen, niemals im Kreis.

Folgende CDs dürfen nicht verwendet werden!

Verwenden Sie keine CDs, die mit Labeln oder Aufklebern beklebt wurden oder Rückstände von Kleber aufweisen.

- Verwenden Sie keine Form-CDs oder Mini-CDs (mit 8 cm Durchmesser).

- Verwenden Sie nur CDs, die mit einem dieser Logos gekennzeichnet sind.

AEG

3 Einführung

3.3 Sicherheitshinweise

Straßenverkehr

Sicherheit hat im Straßenverkehr höchste Priorität! Machen Sie sich deshalb unbedingt schon vor dem Beginn einer Fahrt mit der Bedienung Ihres Autoradios vertraut. Während des Fahrens darf der Fahrer das Radio ausschließlich dann bedienen, wenn es die Verkehrslage zulässt.

Installation

Trennen Sie die Autobatterie vom Bordnetz, bevor Sie mit der Installation des Autoradios beginnen. Stellen Sie die Zündung aus und entfernen Sie das schwarze Massekabel vom Minuspol der Batterie. Warten Sie mindestens 20 Minuten, damit sich die Airbags vollständig entladen und nicht mehr auslösen können.

Lautstärke

Stellen Sie zu Beginn der Fahrt eine angemessene Lautstärke ein. Akustische Warnsignale, wie Hupen

oder Sirenen, müssen rechtzeitig erkannt werden können. Eine zu große Lautstärke kann Ihr Gehör dauerhaft schädigen.

Mobiltelefon

Verbinden Sie Ihr Mobiltelefon vor Fahrtbeginn mit dem Autoradio. Während der Fahrt darf das Mobiltelefon vom Fahrer nicht in die Hand genommen werden. Telefonieren Sie nur über die integrierte Freisprecheinrichtung.

Laserstrahlung

Das Radio ist mit einer Lasereinheit ausgestattet. Laserstrahlung ist gefährlich für das Augenlicht. Öffnen Sie das Radio daher nicht selbst, sondern lassen Sie es gegebenenfalls von einem Fachmann reparieren oder wenden Sie sich an unsere Hotline.

3.4 Lieferumfang

Packen Sie Ihr Autoradio aus und überprüfen Sie den Inhalt auf Vollständigkeit. Folgende Teile gehören zum Lieferumfang:

• AEG CD/MP3/WMA Autoradio • abnehmbares Bedienteil • Lenkradfernbedienung • Schutzetui zur Aufbewahrung des Bedienteils • Montagerahmen für den Armaturenbretteinbau • Montagematerial und Entriegelungshaken • ISO Anschlusskabel • Bedienungsanleitung - Garantiekarte

Verpackungen sind wiederverwendbar oder können dem Rohstoffkreislauf zurückgeführt werden. Bitte entsorgen Sie nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung.

ERSTICKUNGSGEFAHR

Die Verpackungsfolien dürfen nicht in die Hände von Kindern gelangen. Es besteht Erstickungsgefahr.

4 Installation

CS FMP 660 BT

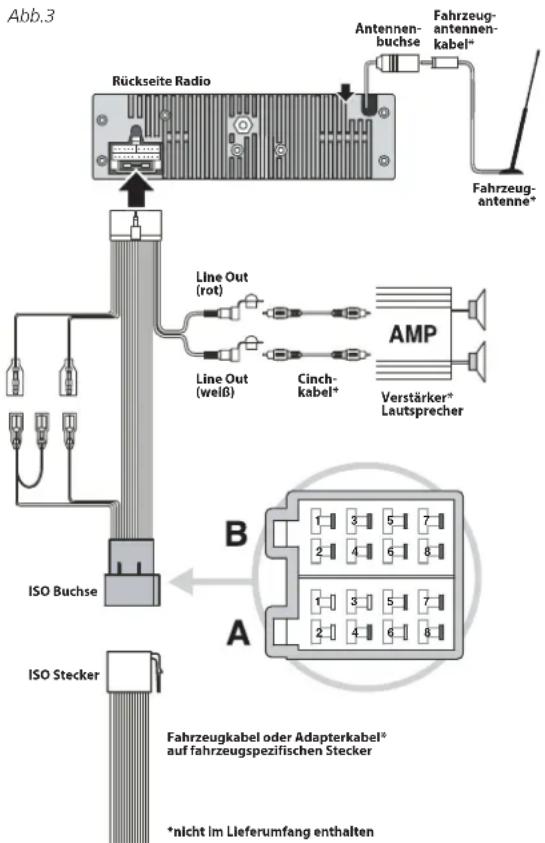

Ihr AEG Autoradio bietet Ihnen folgende Anschlussmöglichkeiten: Es verfügt über einen ISO Anschluss und einen unverstärkten RCA Stereo-Audioausgang. Ein USB-Anschluss, ein Front-Audio-Anschluss sowie ein SD/MMC-Kartensteckplatz erweitern die Anschlussmöglichkeiten.

4.1.1 ISO Anschluss

Ist in Ihrem Fahrzeug ein ISO Anschluss vorhanden, ermöglicht Ihnen dieser den schnellen und komfortablen Anschluss Ihres Autoradios an die Stromversorgung und die bereits im Fahrzeug installierten Lautsprecher.

Wenn in Ihrem Auto fahrzeugspezifische Radiostecker verbaut wurden, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

Falls es für Ihr Auto kein fahrzeugspezifisches Adapterkabel auf den ISO Anschluss gibt, können Sie einen ISO Universaladapter verwenden (nicht im Lieferumfang). Dieser ist an einem Ende mit dem benötigten ISO Anschluss für Ihr Radio ausgestattet. Das andere Ende besteht aus Kabelsträngen, an die Sie die Stromversorgung und die Lautsprecher anschließen können (siehe PIN-Belegung des ISO Anschlusses).

ELEKTRISCHE ANSCHLÜSSE

Nehmen Sie auf keinen Fall Änderungen an der elektrischen Anlage Ihres Fahrzeugs vor! Lassen Sie eventuelle Umbauten durch eine KFZ-Werkstatt oder einen autorisierten Fachhändler vornehmen.

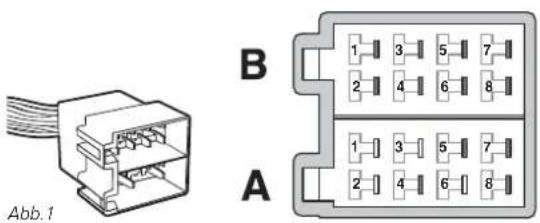

4.1.2 PIN-Belegung des ISO Anschlusses

Die Anschlussbelegung des ISO Anschlusses kann, trotz baugeicher Stecker und Buchsen, bei einigen Fahrzeugmodellen variieren. Vergleichen Sie deshalb unbedingt vor dem Einbau, ob die Pin-Belegung des ISO Anschlusses mit der Belegung in Ihrem Fahrzeug übereinstimmt.

PIN Kabelfarbe Funktion
A 4 gelb Batterie +
A 5	blau	Strom Antenne/Verstärker +
A 7 rot Zündung +
A 8 schwarz Masse –
B 1	violett	Lautspr. hinten rechts +
B 2	violett/schwarz	Lautspr. hinten rechts –
B 3	grau	Lautspr. vorne rechts +
B 4	grau/schwarz	Lautspr. vorne rechts –
B 5	weiß	Lautspr. vorne links +
B 6	weiß/schwarz	Lautspr. vorne links –
B 7	grün	Lautspr. hinten links +
B 8	grün/schwarz	Lautspr. hinten links –

AEG

4 Installation

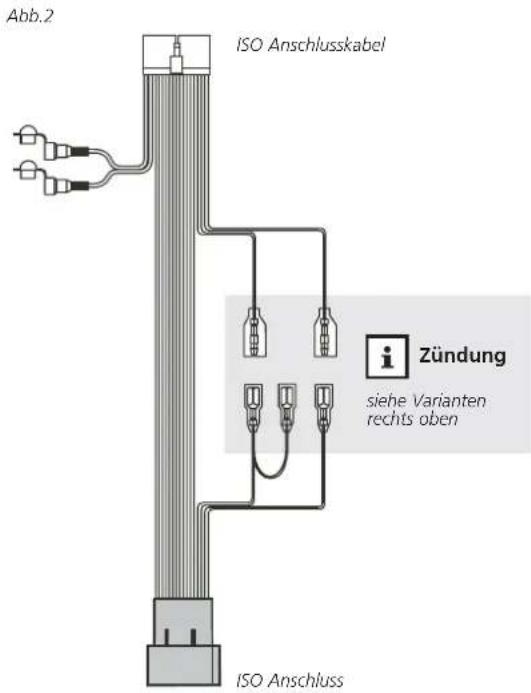

Da variierende Anschlussbelegungen hauptsächlich die Kabel der Zündung (PIN A7) und der Batterie+ (PIN A4) betreffen, ist Ihr ISO-Anschlusskabel mit kleinen Steckverbindern ausgestattet. Mit diesen Steckverbindungen können Sie die Anschlüsse für Zündung und Batterie+ gegebenenfalls vertauschen oder ein fehlendes Zündungskabel überbrücken.

Zündung

Das zum Radio führende rote Kabel muss mit der Zündung, das zum Radio führende gelbe Kabel muss mit dem Pluspol der Batterie verbunden werden.

Variante 1: Die Anschlussbelegung des ISO-Anschlusses stimmt mit der in Ihrem Fahrzeug überein.

Variante 2: Sind die Kabel von Zündung und Pluspol bei Ihrem Fahrzeug vertauscht, können Sie dies durch die Steckverbindung im ISO-Anschlusskabel ausgleichen.

Variante 3: Bietet Ihr Fahrzeug keine Anschlussmöglichkeit der Zündung, schließen Sie beide Kabel an den Pluspol der Autobatterie an. In diesem Fall schaltet sich das Autoradio nicht automatisch mit der Zündung mit aus.

4 Installation

CS FMP 660 BT

4.1.3 Radio an Verstärker anschließen

Wenn die Lautsprecher in Ihrem Fahrzeug an einen externen Verstärker angeschlossen sind, können Sie die unverstärkten Audioausgänge „Line Out“ nutzen. Verbinden Sie dazu die zwei RCA-Anschlüsse über Cinch-Kabel (nicht im Lieferumfang) mit den entsprechenden Audioeingängen an Ihrem Verstärker (Abb.3).

4.1.4 Steuerleitung für Verstärker oder Antenne

Das blaue Kabel des ISO-Anschlusses (A5) ist eine +12 V Steuerleitung. An diese können Sie im Bedarfsfall Ihre Endstufe anschließen, um diese automatisch mit dem Radio ein- und auszuschalten. Der entsprechende Anschluss bei Verstärkern wird meist mit „Remote“ oder „RMT“ bezeichnet. Nähere Informationen finden Sie in der Bedienungsanleitung Ihres Verstärkers. Schließen Sie Ihre motorisierte Fahrzeugantenne an die Steuerleitung (A5) an, um die Antenne automatisch mit dem Einschalten des Radios auszufahren.

PIN-Belegung ISO-Anschluss:

PIN Kabelfarbe Funktion
A 4 gelb Batterie +
A 5	blau	Strom Antenne/Verstärker
A 7 rot Zündung +
A 8 schwarz Masse –
B 1	violett	Lautspr. hinten rechts +
B 2	violett/schwarz	Lautspr. hinten rechts –
B 3	grau	Lautspr. vorne rechts +
B 4	grau/schwarz	Lautspr. vorne rechts –
B 5	weiß	Lautspr. vorne links +
B 6	weiß/schwarz	Lautspr. vorne links –
B 7	grün	Lautspr. hinten links +
B 8	grün/schwarz	Lautspr. hinten links –

4.1.5 Anschlussübersicht

AEG

4 Installation

4.2 Radioeinbau

Abb. 4

Ihr AEG Autoradio kann in jeden PKW oder LKW mit DIN-Radioschacht (182 x 53 mm) und 12 V Bordspannung eingebaut werden. Alternativ können Sie das Radio auch in eine nachrüstbare Unter-/Aufbau-Konsole einsetzen. Diese können Sie über den Elektrofachhandel beziehen.

Einbauhinweise

• Wählen Sie den Einbauplatz so, dass Sie alle Tasten bequem erreichen können. Die optimale Leistung erreicht das Autoradio, wenn der Einbauwinkel kleiner als 30° ist.
• Fragen Sie bei Ihrer Werkstatt nach, falls der Einbau in Ihr Auto das Bohren von Löchern erfordert.
• Für den Einbau in einen LKW benötigen Sie eventuell einen Spannungswandler von 24 V auf 12 V.
• Beachten Sie, dass die Lautsprecher-Impedanz 4 Ohm beträgt. Das Anschließen von Lautsprechern mit anderer Impedanz kann zu Soundeinbußen führen oder das Radio unter Umständen beschädigen.
• Bevor Sie das Gerät komplett einbauen, überprüfen Sie, ob alle Anschlüsse korrekt sind und das Gerät funktionstüchtig ist.
• Um die Lebensdauer zu verlängern, bauen Sie das Gerät nicht an einem Platz ein, wo es hohen Temperaturen, direktem Sonnenlicht, starker Verschmutzung und starken Erschütterungen ausgesetzt ist.

Sie können das Autoradio auf zwei unterschiedliche Arten einbauen. Verwenden Sie den mitgelieferten Montagerahmen, um das Gerät von vorne in das Armaturenbrett einzubauen. Bei manchen Fahrzeugen kann das Radio hinter dem Armaturenbrett befestigt werden.

1. Stellen Sie sicher, dass die Zündung des Autos ausgeschaltet und der Schlüssel abgezogen ist.
2. Entfernen Sie das schwarze Massekabel vom Minuspol der Autobatterie. Warten Sie mindestens 20 Minuten, bis sich die Airbags vollständig entleert haben und nicht mehr auslösen können.
3. Entfernen Sie die beiden Transportsicherungs-Schrauben an der Oberseite des Autoradios mit einem Kreuzschraubendreher.
4. Drücken Sie die REL-Taste ② und nehmen Sie das Bedienteil vorsichtig ab (Abb.4).
5. Entfernen Sie das ISO Anschlusskabel. Drücken Sie dazu auf den Entriegelungsstift an der Oberseite des Steckers und ziehen Sie den Stecker vorsichtig ab.
6. Heben Sie die Oberseite des Abdeckrahmens leicht an und ziehen Sie diesen vom Montagerahmen ab (Abb.5).
7. Schieben Sie die beiden mitgelieferten Entriegelungsstifte ganz in die dafür vorgesehenen Öffnungen auf beiden Seiten des Montagerahmens. Ziehen Sie das Radio jetzt aus dem Montagerahmen heraus (Abb.6).
8. Bauen Sie gegebenenfalls Ihr altes Autoradio aus. Informationen über den Ausbau finden Sie in der Bedienungsanleitung des alten Radios.

KURZSCHLUSSGEFAHR

Stellen Sie sicher, dass die Fahrzeugbatterie vor dem Einbau des Radios vom Bordnetz getrennt wurde. Es besteht Kurzschlussgefahr.

4 Installation

CS FMP 660 BT

4.2.1 Fronteinbau

1. Schieben Sie den Montagerahmen in den DIN-Radioschacht Ihres Fahrzeugs, bis dieser mit dem Armaturenbrett bündig abschließt (Abb.7).
2. Biegen Sie die Metallnasen des Montagerahmens mit einem Schraubenzieher um, so dass dieser fest im Armaturenbrett verankert wird (Abb.7).
3. Stecken Sie das mitgelieferte ISO Anschlusskabel wieder an der Rückseite Ihres Autoradios an. Schließen Sie die ISO Stecker Ihres Fahrzeugs an den ISO Anschluss an.

ISO-Adapterkabel

Wenn Ihr Auto über fahrzeugspezifische Radiostecker verfügt, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO-Anschluss. Dieses können Sie über den Elektrofachhandel beziehen.

1. Stecken Sie den Antennenstecker Ihres Fahrzeugs in die Antennenbuchse des Autoradios.
2. Wenn Sie die Lautsprecher an externen Verstärkern betreiben, schließen Sie diese mit Cinchkabeln (nicht im Lieferumfang) an die RCA-Audioausgänge „Line Out“ des Radios an. Weitere Informationen über die Anschlüsse des Radios finden Sie im Kapitel „4.1 Anschlüsse des Radios“.
3. Schieben Sie das Autoradio in den Montagerahmen im Radioschacht, bis es einhakt. Achten Sie darauf, dass die Kabel nicht eingeklemmt oder abgeknickt werden (Abb. 8).
4. Um einen sicheren Halt Ihres Autoradios zu gewährleisten, befestigen Sie das mitgelieferte Metalllochband mit

Sprengring und Mutter an der Rückseite des Geräts. Schrauben Sie das andere Ende mit Beilagscheibe und Schraube an ein Karosserieteil an (Abb. 9). Dazu können Sie das Metalllochband mit der Hand verbiegen. Es dient gleichzeitig zur Erdung des Radios.

1. Stecken Sie den Abdeckrahmen auf das Autoradio.
2. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb. 10).
3. Schließen Sie das schwarze Massekabel an die Batterie an.

Abb. 10

AEG

4 Installation

Abb. 13

4.2.2 Rückseitiger Einbau

Beim rückseitigen Einbau des Autoradios werden der Montage- und der Abdeckrahmen sowie das Metallochband nicht benötigt.

Adapterplatten

Für den Einbau hinter dem Armaturenbrett werden gegebenenfalls fahrzeugspezifische Adapterplatten benötigt. Diese können Sie über den Fachhandel beziehen.

1. Entfernen Sie die beiden Befestigungsklammern für den vorderseitigen Einbau mit einem Kreuzschraubendreher (Abb.11).
2. Wenn für die Montage Adapterplatten (nicht im Lieferumfang) benötigt werden, befestigen Sie diese an Ihrem AEG Autoradio (Abb. 12 und 13).
3. Befestigen Sie das Autoradio entweder mit zwei Schrauben (maximal 6 mm Gewindelänge) auf jeder Seite oder mit den Adapterplatten an der dafür vorgesehenen Stelle im Fahrzeug. Dazu müssen Sie eventuell einen Teil der Abdeckung Ihres Armaturenbretts demontieren (Abb.12).
4. Stecken Sie das mitgelieferte ISO Anschlusskabel wieder an der Rückseite Ihres AEG Autoradios an. Schließen Sie die ISO Stecker Ihres Fahrzeugs an den ISO Anschluss an. Weitere Informationen über die Anschlüsse des Radios finden Sie im Kapitel „4.1 Anschlüsse des Radios“.

ISO Adapterkabel

Wenn Ihr Auto über fahrzeugspezifische Radiostecker verfügt, benötigen Sie ein Adapterkabel von Ihrem Fahrzeugtyp auf den ISO Anschluss. Diesen können Sie über den Elektrofachhandel beziehen.

1. Stecken Sie den Antennenstecker Ihres Fahrzeugs in die Antennenbuchse des AEG Autoradios.
2. Montieren Sie die Abdeckung des Armaturenbretts.
3. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.10).
4. Schließen Sie das schwarze Massekabel an die Batterie an.

5 Inbetriebnahme

Zum Schutz vor Diebstahl können Sie das Bedienteil Ihres AEG Autoradios abnehmen. Bewahren Sie das abgenommene Bedienteil nicht in Ihrem Fahrzeug auf.

BEDIENTEIL

• Versichern Sie sich, dass das Bedienteil immer richtig eingesetzt ist, damit es durch die Erschütterungen im Fahrzeug nicht herunterfallen kann.
• Bewahren Sie das abgenommene Bedienteil immer im Schutzetui auf.
• Lassen Sie das Bedienteil nicht fallen.
• Üben Sie keinen Druck auf das Display aus.
• Setzen Sie das Bedienteil keinen hohen Temperaturen und direktem Sonnenlicht aus.
• Reinigen Sie das Bedienteil nicht mit löslichen Mitteln wie Benzol oder Verdünner.
• Es dürfen keine Flüssigkeiten ins Innere des Bedienteils gelangen.
• Versuchen Sie nicht, das Bedienteil zu zerlegen.

5.1.1 Bedienteil abnehmen

1. Drücken Sie die -Teste ten. 22, um das Radio auszuschal-
2. Warten Sie, bis die Radiobeleuchtung erloschen ist, drücken Sie die REL-Taste ② und nehmen Sie das Bedienteil vorsichtig ab (Abb.14).
3. Bewahren Sie das Bedienteil im Schutzetui auf.

KONTAKTE

Achten Sie darauf, dass die Kontakte von Bedienteil und Radio (Abb.15) nicht durch Fingernägel, Stifte oder Schraubendreher verkratzt werden. Sie sind für den Betrieb des Radios sehr wichtig.

5.1.2 Bedienteil anbringen

1. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite, beim weißen Pfeil, einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.16).
2. Schalten Sie die Zündung ein und drücken Sie die - Taste 22, um das Radio einzuschalten.

Sollte es nach dem Anbringen des Bedienteils zu Anzeigefehlern im Display oder zu Fehlfunktionen bei der Bedienung der Tasten kommen, gehen sie bitte vor wie folgt:

Anzeigefehler

• Überprüfen Sie, ob das Bedienteil richtig sitzt. Nehmen Sie das Bedienteil noch einmal ab und bringen Sie es erneut an.
• Überprüfen Sie die Kontakte auf der Rückseite des Bedienteils und an der Radiofront auf Verschmutzung und reinigen Sie diese gegebenenfalls.

AEG

5 Inbetriebnahme

Abb.17

5.2 CDs einlegen und auswerfen

1. Drücken Sie die / Eject-Taste ⑨, um eine eingelegte CD auszuwerfen (Abb.17). Das Radio und die Fahrzeugzündung müssen dafür nicht eingeschaltet sein.
2. Schieben Sie eine Audio- oder MP3-CD mit der beschriften Seite nach oben in das CD-Laufwerk, bis diese automatisch eingezogen wird. Bei eingeschalteter Zündung, schaltet sich das Radio automatisch ein. Es wechselt in den CD-Modus und beginnt mit der CD-Wiedergabe. Im Display erscheint „CDP PLAY“.

5.3 USB-Speichermedium anschließen

Ihr AEG Autoradio ist mit einem USB-Anschluss ausgestattet, der es Ihnen ermöglicht, MP3-Dateien direkt von einem USB-Speichermedium abzuspielen.

USB-Kompatibilität

• Auf Grund der schnellen Entwicklungen bei USB-Speichermedien kann eine grundsätzliche Kompatibilität nicht garantiert werden. Speichermedien, die die Installation spezieller Treiber benötigen, werden nicht unterstützt.
• Portable Festplatten werden nicht unterstützt.
• Schließen Sie keine schweren oder größeren USB-Geräte an, da diese den USB-Anschluss und das Radio beschädigen können. Verwenden Sie bei Bedarf ein USB-Verlängerungskabel (nicht im Lieferumfang enthalten).
• Entfernen Sie die Abdeckung des USB-Anschlusses 10 (Abb. 18).
• Stecken Sie ein USB-Speichermedium mit der richtigen Seite nach außen in den USB-Anschluss 10 (Abb. 19). Das Radio wechselt automatisch in den USB-Modus. Im Display erscheint „USB PLAY“, die gespeicherten MP3-Dateien werden geladen und abgespielt.

MP3s von USB laden

Das Laden der MP3s kann eine gewisse Zeit dauern, abhängig vom verwendeten USB-Speichermedium und der Anzahl der gespeicherten MP3s.

1. Achten Sie darauf, nicht versehentlich gegen das USB-Speichermedium zu stoßen oder daran hängen zu bleiben, da dies den USB-Anschluss beschädigen kann.
2. Zum Entfernen des USB-Speichermediums ziehen Sie es gerade und vorsichtig aus dem USB-Anschluss 10. Das Radio wechselt automatisch in den Tuner-Modus.
3. Bringen Sie die Abdeckung des USB-Anschlusses 10 wieder an (Abb. 20).

5 Inbetriebnahme

5.4 SD/MMC-Speicherkarten einlegen

Neben dem CD-Laufwerk und dem USB-Anschluss ist Ihr AEG Autoradio zusätzlich mit einem SD/MMC-Kartensteckplatz ausgestattet. Dieser ermöglicht es Ihnen, MP3-Dateien direkt von SD- oder MMC-Speicherkarten abzuspielen. Der Kartensteckplatz befindet sich hinter dem abnehmbaren Bedienfeld und ist bei eingeschalteter Zündung rot beleuchtet.

SD/MMC-Kompatibilität

Aufgrund der schnellen Entwicklungen bei SD- und MMC-Speichermedien kann eine grundsätzliche Kompatibilität mit allen Karten jeder Speicherkapazität nicht garantiert werden.

1. Drücken Sie die REL-Taste ②, um das Bedienfeld abzunehmen (Abb.21).
2. Schieben Sie eine SD- oder MMC-Speicherkarte mit den Kontakten nach vorne unten zeigend in den Kartensteckplatz, bis diese mit einem Klicken einrastet (Abb.22 und Abb.23).

SD/MMC-Speicherkarte

Bringen Sie das Bedienteil niemals an, wenn die SD/MMC-Speicherkarte nicht richtig eingesetzt wurde.

1. Setzen Sie das Bedienteil wieder auf das Radio auf, indem Sie es zuerst auf der rechten Seite beim weißen Pfeil einhaken und anschließend die linke Seite des Bedienteils festdrücken, bis es mit einem Klick einrastet (Abb.16).
2. Nach dem Einlegen der Speicherkarte wechselt das Radio automatisch in den SD/MMC-Modus. Im Display erscheint „SD PLAY“, die gespeicherten MP3-Dateien werden abgespielt.
3. Zum Entnehmen der SD- oder MMC-Speicherkarte drücken Sie erneut die REL-Taste ②, um das Bedienfeld abzunehmen (Abb.21).
4. Drücken Sie die eingelegte Speicherkarte in den Kartensteckplatz, bis diese mit einem Klicken entriegelt wird. Die Speicherkarte wird ein Stück aus dem Kartenleser geschoben und kann entnommen werden (Abb.24). Das Radio wechselt automatisch in den Tuner-Modus (Radio).

Abb.21

Abb.22

Abb.23

Abb.24

AEG

5 Inbetriebnahme

5.5 Lenkrad-fernbedienung

Abb.26

Abb.27

Abb.28

Die im Lieferumfang enthaltene Lenkradfernbedienung ermöglicht Ihnen eine sichere und bequeme Steuerung der wichtigsten Funktionen Ihres AEG Autoradios. Die Tasten der Lenkradfernbedienung haben jeweils die gleiche Funktion wie die entsprechende Taste am Bedienteil des Radios. Eine Übersicht über die Bedienelemente der Fernbedienung finden Sie im Kapitel „1.2 Beschreibung der Bedienelemente“, Seite 4. Die Steuerbefehle der Fernbedienung werden per Infrarot direkt an Ihr Autoradio gesendet, ein externer Infrarotempfänger ist nicht erforderlich.

5.5.1 Batterien einlegen

Für den Betrieb der Lenkradfernbedienung benötigen Sie zwei Batterien des Typs AAA (nicht im Lieferumfang enthalten). Wir empfehlen die Verwendung von langlebigen Alkaline Batterien. Beim Einsatz von wiederaufladbaren Batterien kann die Sendeleistung der Fernbedienung reduziert werden.

UMGANG MIT BATTERIEN

• Halten Sie Batterien von Kindern fern.
• Schließen Sie Batterien nicht kurz.
• Versuchen Sie nicht, Batterien wiederaufzuladen.
• Werfen Sie Batterien nicht ins Feuer.

Leere Batterien dürfen nicht in den Hausmüll gegeben werden. Entsorgen Sie diese umweltgerecht bei einer Batterie-Sammelstation, im Fachhandel oder bei Ihrem kommunalen Entsorgungsträger (z. B. Wertstoffhof).

1. Schieben Sie den Klemmverschluss auf der Rückseite der Lenkradfernbedienung gegen die Pfeilrichtung „LOCK“ und klappen Sie sie auf (Abb.25). Die Entriegelung des Batteriefachdeckels wird dadurch zugänglich.
2. Öffnen Sie das Batteriefach mit einem kleinen Schlitzschraubendreher und nehmen Sie den Batteriefachdeckel ab (Abb.26 und 27).

POLARITÄT DER BATTERIEN

Achten Sie beim Einlegen der Batterien auf die im Batteriefach angegebene Polarität.

1. Legen Sie zwei 1,5V Batterien des Typs AAA ein. Die Polarität ist im Batteriefach gekennzeichnet.

Batterien entnehmen

Fädeln Sie beim Einlegen der Batterien das schwarze Band im Batteriefach, wie in Abb. 28 gezeigt, ein. Bei einem späteren Batteriewechsel lassen sich die Batterien mit dem Band einfach aus dem Batteriefach entnehmen.

1. Schließen Sie den Batteriefachdeckel. Achten Sie auf den korrekten Sitz des Deckels, da der Klemmverschluss andernfalls nicht richtig einrasten kann.

5.5.2 Lenkradfernbedienung anbringen

Vor dem Anbringen der Lenkradfernbedienung sollte das Radio bereits eingebaut und komplett angeschlossen sein, damit Sie die optimale Position am Lenkrad bestimmen können. Vier hochwertige Infrarotdioden in der Fernbedienung sorgen für eine zuverlässige Übertragung der Steuerbefehle an das Radio. Zwischen Fernbedienung und Radio sollten sich keine Hindernisse, wie z.B. Mobiltelefonhalterungen, befinden, da diese die Infrarotübertragung behindern können.

5 Inbetriebnahme

CS FMP 660 BT

1. Schalten Sie die Zündung Ihres Fahrzeugs ein, um das Radio zu aktivieren.
2. Um gleiche Bedingungen zu schaffen, wie während der Fahrt, muss das Lenkrad für den Test der Fernbedienung in Mittelstellung sein.
3. Halten Sie die Fernbedienung an die Stelle am Lenkradkranz, an der Sie sie befestigen möchten (Abb.29).

SICHERHEIT BEIM FAHREN

• Wählen Sie die Position der Lenkradfernbedienung unbedingt so, dass Sie beim Steuern und Einschlagen des Lenkrads nicht behindert werden können.
• Benutzen Sie die Lenkradfernbedienung nicht während Kurvenfahrten.
• Führen Sie eine Funktionsprüfung der Fernbedienung durch, indem Sie z.B. die + Volume- oder - Volume-Taste ④ drücken, um die Lautstärke einzustellen. Bei aktivierten Tastentönen (siehe Kapitel „12.2.6 Beep (Signaltöne), Seite 35) wird jeder Tastendruck an der Fernbedienung mit einem Piepton quittiert.
• Haben Sie eine geeignete Stelle für die Montage der Fernbedienung gefunden, führen Sie das Befestigungssband um den Lenkradkranz und auf der Rückseite durch den geöffneten Klemmverschluss (Abb.30).
• Ziehen Sie das Band fest und drücken Sie es in die Haltestifte im Klemmverschluss (Abb. 31).
• Klappen Sie den Klemmverschluss zu und schieben Sie ihn zur Verriegelung in Pfeilrichtung „LOCK“ (Abb. 32). Bei zu kleinem Durchmesser des Lenkradkranzes benutzen Sie ein Stück Schaumstoff, um den Halt der Fernbedienung zu verbessern.
• Nach dem Anbringen können Sie das überstehende Ende des Befestigungsbandes abschneiden.

ACHTUNG:

Schneiden Sie das Befestigungsband nicht zu kurz ab. Mit dem Kürzen des Befestigungsbandes erlischt die Garantie der Fernbedienung.

Fehler bei der Infrarotübertragung

• Bei extrem hellen Lichtverhältnissen kann es passieren, dass Befehle der Fernbedienung nicht erkannt werden.
• Wenn das Radio immer seltener auf die Befehle der Fernbedienung reagiert, sind die Batterien schwach und müssen gewechselt werden. Gehen Sie dazu vor, wie im vorhergehenden Kapitel „5.5.1 Batterien einlegen“ beschrieben.

6 Grundfunktionen

6.1 Display-anzeigen

Hier finden Sie eine Übersicht über alle verfügbaren Symbole und Anzeigen des Displays.

Abb.33

ST Stereo-Symbol zeigt an, dass der eingestellte Radiosender in Stereo-Qualität empfangen wird. LOC Local-Symbol zeigt an, dass der Empfang von lokalen Radiosendern aktiviert ist. MP3-Symbol leuchtet: Eine MP3-Datei wird abgespielt blinkt: Der Dateiname wird angezeigt AF AF-Symbol zeigt an, dass die Funktion Alternative Frequenzen aktiv ist. TA-Symbol zeigt an, dass die Funktion Verkehrsmeldungen (Traffic Announcement) aktiv ist. TP Symbol zeigt an, dass die Funktion Traffic Program (Verkehrsmeldungen) unterstützt wird

SD-Symbol zeigt an, dass der SD/MMC-Modus aktiviert ist F Ordner-Symbol leuchtet: Die Ordnernummer wird angezeigt blinkt: Der Ordnername wird angezeigt PTY PTY-Symbol zeigt an, dass die Funktion Programmtyp (PTY) aktiv ist. 6 Senderspeicher-Anzeige zeigt den Senderspeicherplatz des aktuellen Radiosenders an. (X-BAS) X-BAS-Symbol zeigt an, dass die Bassverstärkung aktiviert ist USB USB-Symbol zeigt an, dass der USB-Modus aktiviert ist Empfangsstärke-Anzeige ywwgg bester Empfang ywwg kein/schlechter Empfang

6 Grundfunktionen

CS FMP 660 BT

6.2.1 Ein-/Ausschalten des Radios

• Drücken Sie, bei aktivierter Fahrzeugzündung, die 🔊 - Taste 22, um das Radio einzuschalten.
• Halten Sie die Taste 22 ca. 2 Sekunden gedrückt, um das Radio auszuschalten. Beim Deaktivieren der Fahrzeugzündung schaltet sich das Radio automatisch mit aus.
• Wird das Radio oder die Zündung des Fahrzeugs ausgeschaltet, spielt das Radio beim nächsten Einschalten mit der zuvor eingestellten Lautstärke im selben Betriebsmodus weiter.

6.2.2 Betriebsmodus umschalten

Durch mehrfaches Drücken der Mode-Taste 20 können Sie zwischen folgenden Betriebsmodi wechseln:

• Tuner (Radio) Displayanzeige „TUNER“
• CD Displayanzeige „S-CDP“
• USB Displayanzeige „USB HOST“
• SD/MMC Displayanzeige „SD/MMC“
• AUX Displayanzeige „AUX“
• Bluetooth Displayanzeige „BT AUDIO“

i Betriebsmodi

• Ist keine CD oder keine SD/MMC-Speicherkarte im Radio eingelegt oder kein USB-Speichermedium angeschlossen, so kann der entsprechende Betriebsmodus nicht ausgewählt werden.
• Nach dem Einlegen einer CD, einer SD/MMC-Speicherkarte oder nach dem Anschluss eines USB-Speichermediums schaltet das Radio automatisch in den entsprechenden Betriebsmodus.

6.2.3 Lautstärke einstellen

• Durch Drehen des Lautstärke-Reglers 4 können Sie die Lautstärke von „00“ bis „100“ einstellen. Die neue Lautstärke wird 5 Sekunden lang im Display angezeigt.
• Betätigen Sie die -Taste 22, um das Radio stumm zu schalten. Während der Stummschaltung blinkt „MUTE“ im Display des Radios. Betätigen Sie die -Taste 22 erneut, um die Stummschaltung aufzuheben.

6.2.4 Frequenz- und Titelwechsel

- Mit den Tasten Forward ③ und Backward ② können Sie im Tuner-Modus die gewünschte Frequenz einstellen. Im CD-, USB-, SD/MMC und Bluetooth Modus springen Sie zum nächsten bzw. vorhergehenden Titel.

6.2.5 Displayanzeige/ID3

- Durch Drücken der Disp-Taste 23 können Sie die Displayanzeige kurzzeitig umschalten, um zum Beispiel die Uhrzeit „14 '30" anzeigen zu lassen.

RDS-Informationen

Wenn keine RDS-Informationen empfangen werden, können Uhrzeit, Name des Radiosenders und Programmtyp (PTY) nicht angezeigt werden.

AEG

7 Tuner-Modus (Radio)

Im Tuner-Modus wird die Radiofrequenz oder, bei vorhandenem RDS-Signal, die RDS-Information des Senders angezeigt. Befindet sich das Radio in einem anderen Betriebsmodus, drücken Sie die Mode-Taste 20 so oft, bis „Tuner“ im Display angezeigt wird. Danach erscheint der eingestellte Radiosender.

7.1 Frequenzbereich FM1, FM2 und FM3 (UKW)

- Drücken Sie die Band-Taste ①, um den Frequenzbereich zu wechseln. Sie können zwischen „F1“, „F2“ und „F3“ wählen. Der ausgewählte Frequenzbereich wird angezeigt.

7.2 Automatische Sendersuche

- Mit den Tasten Forward ③ und Backward ② starten Sie den automatischen Sendersuchlauf. Das Display zeigt „A-SEEK“, das Radio sucht automatisch nach dem nächsten bzw. vorhergehenden Radiosender.

7.3 Manuelle Sendersuche

- Halten Sie die »Forward-Taste 3 oder die « Backward-Taste 21 ca. 2 Sekunden gedrückt, um die gewünschte Frequenz manuell einzustellen. Im Display erscheint „MANUAL“. Jeder Tastendruck erhöht bzw. verringert jetzt die Frequenz um 0,05 MHz. Nach fünf Sekunden wechselt das Radio wieder in den automatischen Suchlauf. Das Display zeigt kurz „AUTO“.

7.4 Sender speichern

Ihr AEG Autoradio kann in jedem Frequenzbereich (FM1, FM2 und FM3) sechs Radiosender auf den sechs Nummern-Tasten (1-6) speichern. Die gespeicherten Sender können durch Druck der entsprechenden Nummern-Taste aufgerufen werden.

• Drücken Sie die Band-Taste ①, um den gewünschten Frequenzbereich FM1, FM2 oder FM3 einzustellen.
• Suchen Sie den gewünschten Radiosender (siehe Kapitel „7.2 Automatische Sendersuche“ und „7.3 Manuelle Sendersuche“).
• Halten Sie die Nummern-Taste (1-6), auf der der Sender gespeichert werden soll, ca. 2 Sekunden gedrückt. Ein Signalton ist zu hören, der Sender wurde gespeichert. Der Senderspeicherplatz wird im Display angezeigt, z.B. 6 für Speicherplatz 6.
• Drücken Sie die entsprechende Nummern-Taste, um den darauf gespeicherten Radiosender aufzurufen.

7.5 Senderspeicherplätze (AS/PS)

Die Preset Scan-Funktion (PS) gibt die gespeicherten Radiosender abwechselnd für 5 Sekunden wieder. Die Auto Store-Funktion (AS) sucht automatisch die stärksten Radiosender und speichert diese auf den Senderspeicherplätzen.

7.5.1 Preset Scan (PS)

• Drücken Sie die AS/PS -Taste 18. Das Radio scannt durch die gespeicherten Radiosender in allen 3 Frequenzbereichen und gibt jeden Sender 5 Sekunden lang wieder.
• Erneutes Drücken der AS/PS-Taste 18 beendet die Preset Scan-Funktion, der eingestellte Radiosender wird wiedergegeben.

7.5.2 Auto Store (AS)

- Halten Sie die AS/PS-Taste 18 ca. 2 Sekunden gedrückt, um nach den sendestärksten Radiosendern zu suchen. Im Display blinkt „A-STORE“. Die gefundenen Sender werden automatisch auf den sechs Senderspeicherplätzen im eingestellten Frequenzbereich gespeichert.

7 Tuner-Modus (Radio)

CS FMP 660 BT

• Nach beendetem Such- und Speichervorgang wird jeder Sender für 5 Sekunden wiedergegeben. Anschließend wechselt das Radio zum ersten gespeicherten Sender.
• Erneutes Drücken der AS/PS-Taste 18 beendet die Auto Store-Funktion, bereits gefundene Radiosender bleiben gespeichert.

7.6 RDS-Funktionen

Über das RDS (Radio Data System) werden neben dem Audiosignal weitere Zusatzinformationen an Ihr Radio übertragen. Folgende RDS-Funktionen werden von Ihrem Radio unterstützt:

	Englisch Deutsch
AF Alternative Frequencies Autom. Senderwechsel zu anderem Sender mit gleicher PI, bei zu schwachem Signal
CT Clock Time Zeitsynchronisation
EON Enhanced Other Network Empfang von TA, TP und AF Informationen von anderen Sendern als dem gewählten
PI	Program Identification	Eindeutige Senderkennung
PS Program Service Name		Übertragung Sendername
PTY	Program Type	Programmtyp (z.B. Pop)
TP Traffic Program Erkennungsdaten für den Empfang von Verkehrsmeldungen
TA	Traffic Announcement	Signal, ob gerade Verkehrsmeldungen übermittelt werden

7.6.1 CT (Zeitsynchronisation)

Wenn von einem Radiosender das CT-Signal ausgestrahlt wird, zeigt Ihr Radio die Uhrzeit des empfangenen CT-Signals an.

7.6.2 AF (Alternative Frequenzen)

Bei aktivierter Funktion AF sucht das Radio automatisch nach einem alternativen Radiosender, sollte das Signal des eingestellten Senders zu schwach werden.

• Drücken Sie die AF-Taste 19, um die Funktion Alternative Frequenzen zu aktivieren. Sie können die Funktion unabhängig vom aktuellen Betriebsmodus einstellen. Im Display erscheint das AF-Symbol.

- Erneutes Drücken der AF-Taste 19 deaktiviert die Funktion Alternative Frequenzen. Das AF-Symbol erlischt.

Hinweis zu AF

Ist die Funktion Alternative Frequenzen (AF) aktiviert, werden bei der automatischen Sendersuche nur Radiosender gefunden, die das AF-Signal unterstützen.

7.6.3 EON (Informationen anderer Sender)

Die Funktion EON ermöglicht es, Verkehrsmeldungen (TA) zu empfangen, obwohl der eingestellte Sender die Funktion TA nicht unterstützt. Wird auf einem anderen Sender Verkehrsfunk ausgestrahlt, schaltet das Radio automatisch für die Dauer der Verkehrsmeldung auf diesen Sender um. Diese Funktion gilt auch für den Programmtyp (PTY). Beginnt auf einem anderen Sender eine Sendung mit dem eingestellten Genre, schaltet das Radio auf diesen Sender um.

7.6.4 PI (Programm Identifikation)

PI ist eine vierstellige Identifikationszahl der Radiosender, die eine eindeutige Identifikation des Senders ermöglicht.

7 Tuner-Modus (Radio)

7.6.5 PS (Programm Service Name)

Die Funktion PS überträgt den Namen des empfangenen Radiosenders im Klartext, so dass dieser im Radiodisplay angezeigt werden kann.

7.6.6 PTY (Programmtyp)

Mit der Funktion Programmtyp (PTY) können Sie nach Sendern oder Sendungen eines bestimmten Genres suchen.

• Betätigen Sie die PTY-Taste 5. Durch Drehen des Lautstärke-Reglers 4 können Sie zwischen folgenden PTY-Genres auswählen:
• News - Varied - Finance - Country
• Affairs - Pop Music - Children - Nation M
• Info - Rock Music - Social - Oldies M
• Sport - Easy Music - Religion - Folk Music
• Educate - Light Music - Phone In - Document
• Drama - Classics - Travel - A-Test
• Culture - Other Music - Leisure - Alarm
• Science - Weather - Jazz Music
• Wird das gewünschte PTY-Genre im Display angezeigt, können Sie durch Betätigen der Taste » Forward 3 oder « Backward 21 nach dem nächsten Radiosender mit diesem Programmtyp suchen. „PTY SEEK“ blinkt im Display.
• Wird ein Sender mit entsprechendem PTY-Genre gefunden, gibt das Radio diesen wieder. Wurde kein Sender mit passendem Programmtyp gefunden, blinkt „NO MATCH“ im Display das Radio kehrt in den normalen Tuner-Modus zurück.

7.6.7 TP (Verkehrsmeldungen)

Das TP-Signal (Traffic Programme) zeigt an, dass der aktuell eingestellte Radiosender die Durchsage von Verkehrsmeldungen unterstützt. Im Display erscheint das TP -Symbol. Bei aktivierter TA-Funktion (Traffic Announcement), wechselt das Radio vom CD-, USB-, SD/MMC, AUX-Modus oder von einem anderen Radiosender zu dem Sender, der gerade die Verkehrsmeldung sendet. Lesen Sie dazu Kapitel „15.1.10 TA (Verkehrsmeldungen)“.

8 CD-Modus

CS FMP 660 BT

Im CD-Modus wird der aktuelle Titel und die verstrichene Spielzeit angezeigt, z.B. „T02 – 3.45“, für Titel 2 und 3:45 Minuten Spielzeit. Befindet sich das Radio in einem anderem Betriebsmodus, drücken Sie die Mode-Taste ²⁰ so oft, bis der CD-Modus aktiviert wird. Im Display erscheint „S-CDP“.

CD-Modus

• Ist keine CD im Radio eingelegt, kann der CD-Modus nicht aktiviert werden.
• Nach dem Einlegen einer CD schaltet sich das Radio automatisch ein und wechselt in den CD-Modus.

8.1 CD-Wiedergabe

Legen Sie eine Audio-CD ein. Das Radio wechselt in den CD-Modus und beginnt mit dem Abspielen der CD.

8.1.1 Titel auswählen

- Mit den Tasten Forward ③ und Backward ② können Sie im CD-Modus den nächsten bzw. den vorhergehenden Titel aufrufen. Der Titel und die verstrichene Spielzeit werden im Display angezeigt.

8.1.2 Vor- und Zurückspulen

• Halten Sie die »Forward-Taste 3 oder die «Backward-Taste 21 während der Wiedergabe gedrückt, um innerhalb eines Titels vor- oder zurückzuspulen.
• Lassen Sie die Taste los, um die Wiedergabe fortzusetzen.

8.1.3 Wiedergabepause

• Drücken Sie die -Tart 17, um die Wiedergabe anzuhalten. Im Display blinkt „PAUSE“.
• Drücken Sie die -Taste 17 erneut, um die Wiedergabe fortzusetzen. Im Display erlischt „PAUSE“.

8.1.4 Titel kurz anspielen (Intro)

• Drücken Sie die INT-Taste 16, um nur die ersten 10 Sekunden jedes Titels wiederzugeben. Im Display erscheint „INT“ und die aktuelle Titelnummer.
• Erneutes Drücken der INT-Taste 16 setzt die normale Wiedergabe fort. Im Display erlischt „INT“.

8.1.5 Titel wiederholen (Repeat)

• Drücken Sie die RPT-Taste 15, um den aktuellen Titel zu wiederholen. Im Display erscheint „RPT“ und die aktuelle Titelnummer. Das Radio wiederholt den Titel so lange, bis Sie die RPT-Taste 15 erneut drücken, um zur normalen Wiedergabe zurückzukehren. Im Display erlischt „RPT“.

8.1.6 Zufallswiedergabe (Random)

• Drücken Sie die RDM-Taste 14, um die Zufallswiedergabe zu starten. Alle Titel der CD werden in zufälliger Reihenfolge abgespielt. Im Display erscheint „RDM“ und die aktuelle Titelnummer.
• Drücken Sie die RDM-Taste 14 erneut, um die Zufallswiedergabe zu beenden. Im Display erlischt „RDM“.

8 CD-Modus

8.2 MP3/WMA-CDs

MP3- und WMA-Dateien sind komprimierte Audiodateien, die eine sehr große Anzahl Songs auf einer CD ermöglichen. Ihr Autoradio kann diese Dateien direkt von einer eingelegten CD abspielen.

8.2.1 Verwendbare Medien

Verwenden Sie nur CD-ROM, CD-R (Recordable) und CD-RW (Rewritable) in Ihrem Radio.

8.2.2 Lesbare Medienformate

Die verwendeten CDs müssen in einem der folgenden Formate angelegt worden sein, damit Sie gelesen werden können. Die maximale Anzahl von Stellen für die Dateinamen schließt die 4 Stellen der Endung (z.B. „mp3“) ein.

• ISO 9660 Level 1 (11 Zeichen)
• ISO 9660 Level 2 (31 Zeichen)
• Joilet (31 Zeichen)

Inkompatible CDs

• CDs, die nicht finalisiert wurden und unbeendete Sessions enthalten, können nicht abgespielt werden.
• Abhängig von verwendeten Rohlingen und Brennprogrammen kann es dazu kommen, dass eine CD nicht abgespielt werden kann.
• Verwenden Sie bei CD-RWs immer die Funktion "Vollständiges Formatieren", nicht "Schnelles Formatieren" (Quickformat), um Fehlfunktionen während des Abspielens vorzubeugen.

8.2.3 MP3s/WMAs codieren

Wenn Sie Ihre Musikdateien im MP3-Format komprimieren, verwenden Sie die folgenden Einstellungen:

Transfer Bit Rate: 32-320 kBit/s (WMA und MP3)

Das Radio unterstützt ID3-Tag Version 1.0 und 1.1. Aus ID3-Tags kann das Radio Informationen über Songtitel, Interpret und Album auslesen und während der Wiedergabe anzeigen.

8.2.5 Dateistruktur der CDs

Die MP3-CDs müssen einige Kriterien erfüllen, damit sie abgespielt werden können. Achten Sie beim Anlegen einer MP3-CD auf folgende Kriterien:

• maximale Anzahl von Titeln pro CD: 999
• maximale Anzahl von Ordnern pro CD: 255
• maximale Ordnertiefe: 8 verschachtelte Ordner

8.2.6 Abspielreihenfolge

Beim Einlegen einer MP3- oder WMA-CD nummeriert Ihr Radio die auf der CD enthaltenen Titel durch (Abb. 34). Beim Nummerieren geht das Radio nach Ordnertiefe vor, d.h. zuerst werden alle Titel nummeriert, die direkt auf der CD liegen (Root), anschließend die Titel in Ordnertiefe 1, dann Ordnertiefe 2 usw. Die Nummerierung erfolgt in dieser Reihenfolge, weil die Titel in dieser Reihenfolge auf die CD geschrieben wurden. Um eine bestimmte Reihenfolge festzulegen, legen Sie auf der CD nur Ordner ohne weitere Unterordner an und nummerieren Sie die Ordnernamen in der gewünschten Reihenfolge durch (z.B. „01 Rockmusik“, „02 Popmusik“, usw.).

8 CD-Modus

CS FMP 660 BT

8.2.7 MP3/WMA-CDs brennen

Achten Sie beim Brennen von MP3/WMA-CDs darauf, auf der CD keine Ordner anzulegen, die andere Daten als Audiodateien enthalten.

Vorsicht: Hörschäden

Legen Sie keine Daten-CDs ein. Es kann zu sehr lauten Geräuschen kommen, die Gehörschäden verursachen und die Lautsprecher beschädigen können.

8.3 MP3/WMA-Wiedergabe

- Nach dem Einlegen einer MP3/WMA-CD wechselt das Radio in den CD-Modus und beginnt mit der Wiedergabe. Während der Wiedergabe von MP3s werden Dateiname, Ordnername, Titelname, Interpret, Album, Titelnummer und Spieldauer abwechselnd im Display angezeigt (siehe Kapitel „8.3.10 Anzeige von ID3-Informationen“, Seite 31).

8.3.1 Titel auswählen

• Mit den Tasten Forward ③ und Backward ② können Sie den nächsten bzw. vorhergehenden Titel aufrufen. Sind Sie beim letzten oder ersten Titel eines Ordners angekommen, wechseln Sie als nächstes automatisch in den nächsten bzw. vorhergehenden Ordner.
• Halten Sie die >> Forward-Taste ③ oder die << Backward-Taste ② während der Wiedergabe gedrückt, um innerhalb eines Titels vor- oder zurückzuspulen. Wenn Sie die Taste wieder loslassen, wird die normale Wiedergabe fortgesetzt.
• Mit der -Taste 12 und der Taste 13 können Sie zum nächsten oder zum vorherigen Ordner springen.

8.3.2 Titel direkt auswählen

Kennen Sie die Nummer eines Titels, können Sie diesen direkt auswählen, indem Sie die Titelnummer eingeben.

• Drücken Sie die BAND-Taste 17. Im Display erscheint „Q NUMBER“. Bestätigen Sie Ihre Auswahl durch Drücken der Audio-Taste 4. Im Display erscheint die Titelnummer des aktuellen Titels, z.B. „NO_085“.
• Stellen Sie mit dem Lautstärke-Regler 4 die gewünschte Titelnummer ein und bestätigen Sie durch Drücken der Audio-Taste 4. Der ausgewählte Titel wird abgespielt.

8.3.3 Titel manuell auswählen

Sie können die Ordnerstruktur einer MP3/WMA-CD manuell durchsuchen. Dabei werden die Ordner- und Titelnamen im Display des Radios angezeigt. Sie können durch die auf einer CD enthalten Ordner und Titel blättern und den gewünschten Titel abspielen lassen.

• Drücken Sie zweimal die BAND-Taste 17. Im Display erscheint „Q FILE“. Bestätigen Sie Ihre Auswahl durch Drücken der Audio-Taste 4. Im Display erscheint der Name des aktuellen Ordners.
• Durch Drehen des Lautstärke-Reglers ④ können Sie alle auf der CD enthaltenen Ordner und Unterordner anzeigen lassen, sofern diese Musikdateien enthalten.
• Zeigt das Display den Namen des gewünschten Ordners an, drücken Sie die Audio-Taste ⁴ . Der erste im Ordner enthaltene Titel wird im Display angezeigt.
• Durch Drehen des Lautstärke-Reglers ② können Sie alle im Ordner enthaltenen Musikdateien anzeigen lassen.

8.3.4 Vor- und Zurückspulen

• Halten Sie die »Forward-Taste 3 oder die «Backward-Taste 21 während der Wiedergabe gedrückt, um innerhalb eines Titels vor- oder zurückzuspulen.
• Lassen Sie die Taste los, um die Wiedergabe fortzusetzen.

8.3.5 Wiedergabepause

• Drücken Sie die -Taltel 17, um die Wiedergabe anzuhalten. Im Display blinkt „PAUSE“.
• Drücken Sie die -Taste 17 erneut, um die Wiedergabe fortzusetzen. Im Display erlischt „PAUSE“.

8.3.6 Titel kurz anspielen (Intro)

• Drücken Sie die INT-Taste 16, um die ersten 10 Sekunden jedes Titels wiederzugeben. Im Display erscheint „INT“ und die aktuelle Titelnummer.
• Oder Sie halten die INT-Taste 16 ca. 2 Sekunden gedrückt, um nur die Titel des aktuellen Ordners anzuspielen. Im Display erscheint „INT“ und die aktuelle Ordnernummer.
• Erneutes Drücken der INT-Taste 16 setzt die normale Wiedergabe fort. „INT“ erlischt im Display.

8.3.7 Titel wiederholen (Repeat)

• Drücken Sie die RPT-Taste 15, um den aktuellen Titel zu wiederholen. Im Display erscheint „RPT“ und die aktuelle Titelnummer.
• Oder Sie halten die RPT-Taste 15 ca. 2 Sekunden gedrückt, um alle Titel des aktuellen Ordners zu wiederholen. Im Display erscheint „RPT“ und die aktuelle Ordnernummer.

8 CD-Modus

CS FMP 660 BT

- Das Radio wiederholt den Titel so lange, bis Sie die RPT-Taste 15 erneut drücken, um zur normalen Wiedergabe zurückzukehren. Im Display erlischt „S-RPT“ bzw. „D-RPT“.

8.3.8 Zufallswiedergabe (Random)

• Drücken Sie die RDM-Taste 14, um die Zufallswiedergabe zu starten. Alle Titel der CD werden in zufälliger Reihenfolge abgespielt. Im Display erscheint „RDM“ und die aktuelle Titelnummer.
• Oder Sie halten die RDM-Taste 14 ca. 2 Sekunden gedrückt, um die Zufallswiedergabe der Titel im aktuellen Ordner zu starten. Im Display erscheint „RDM“ und die aktuelle Ordnernummer.
• Drücken Sie die RDM-Taste 14 erneut, um die Zufallswiedergabe zu beenden. Im Display erlischt „RDM“.

8.3.9 Anzeige von ID3-Informationen

• Bei der Wiedergabe von MP3-Dateien zeigt das Display abwechselnd Tracknummer und Dateiname an.
• Durch wiederholtes Drücken der ID3-Taste 18 können Sie die folgenden ID3-Informationen anzeigen lassen:
• Ordnername
• Dateiname
• Titelname
• Interpret
• Album

Sind keine ID3-Informationen vorhanden, zeigt das Display nur den Dateinamen und den Ordnernamen an.

AEG

9 USB-Modus / 10 SD/MMC-Modus / 11 AUX-Modus

9.1 USB-Modus aktivieren

Der USB-Modus kann nur aktiviert werden, wenn ein USB-Speichermedium angeschlossen ist. Zum Anschließen von USB-Speichermedien lesen Sie das Kapitel „5.3 USB-Speichermedium anschließen“.

Die Wiedergabefunktionen im SD/MMC- und USB-Modus sind identisch mit der Wiedergabe von MP3-CDs. Lesen Sie hierzu das Kapitel „8.3 MP3-Wiedergabe“.

10.1 SD/MMC-Modus aktivieren

Der SD/MMC-Modus kann nur aktiviert werden, wenn eine SD- oder eine MMC-Speicherkarte eingelegt ist. Zum Einlegen und Entnehmen von SD- und MMC-Speicherkarten lesen Sie das Kapitel „5.4 SD/MMC-Speicherkarten einlegen“.

Die Wiedergabefunktionen im SD/MMC- und USB-Modus sind identisch mit der Wiedergabe von MP3-CDs. Lesen Sie hierzu das Kapitel „8.3 MP3-Wiedergabe“.

11.1 AUX-Modus aktivieren

Abb.35

An den Front-Audio-Anschluss ¹¹ ihres AEG Autoradios können Sie eine beliebige externe Audioquelle anschließen, wie beispielsweise einen MP3-Player oder einen Laptop.

Im AUX-Modus zeigt das Display „AUX“ an. Befindet sich das Radio in einem anderen Betriebsmodus, betätigen Sie die Mode-Taste 20 so oft, bis der AUX-Modus aktiviert wird.

GEHÖRSCHÄDEN

Achten Sie beim Anschließen einer externen Audioquelle auf die Lautstärkeeinstellung am Radio. Eine zu laute Wiedergabe kann Ihr Gehör dauerhaft schädigen.

- Verringern Sie die Lautstärke, indem Sie den Lautstärke-Regler 4 nach links drehen, bis im Display „VOL 00“ angezeigt wird.

- Schließen Sie an den Front-Audio-Anschluss 11 ein 3,5 mm Stereo-Klinkenkabel (nicht im Lieferumfang) an, das mit dem entsprechenden Audiogerät verbunden ist (Abb.35).

- Starten Sie die Wiedergabe am externen Audiogerät und stellen Sie eine mittlere Lautstärke ein.

- Stellen Sie nun am Radio mit dem Lautstärke-Regler 4 die gewünschte Lautstärke ein.

12 Dateiverwaltung

Sie können mit Ihrem AEG Autoradio MP3/WMA-Dateien zwischen den Speichermedien hin und her kopieren und löschen.

Zur Verwaltung dieser MP3- und WMA-Dateien legt Ihr Radio auf jedem Speichermedium folgende Ordner an:

• MY_CD speichert von CD aufgenommene Titel
• MY_MP3 speichert kopierte MP3-Dateien
• MY_WMA speichert kopierte WMA-Dateien

12.1.1 MP3/WMA-Dateien kopieren

Sie können mit Ihrem AEG Autoradio MP3/WMA-Dateien auf USB-Speichermedien und SD/MMC-Speicherkarten kopieren. Folgende Kopierfunktionen sind möglich:

• von MP3/WMA-CD auf SD/MMC-Speicherkarte
• von MP3/WMA-CD auf USB-Speichermedium
• von SD/MMC-Speicherkarte auf USB-Speichermedium
• von USB-Speichermedium auf SD/MMC-Speicherkarte

- Wählen Sie durch mehrfaches Drücken der Mode-Taste 20 den gewünschten Betriebsmodus aus.

• Wählen Sie mit der Taste ③ oder der Taste ② den Titel aus, den Sie kopieren möchten. Alternativ können Sie den zu kopierenden Titel auch direkt oder manuell auswählen (siehe Kapitel „8.3.2 Titel direkt auswählen“ und „8.3.3 Titel manuell auswählen“, S.30).
• Halten Sie während der Wiedergabe des Titels die Copy-Taste 23 ca. 2 Sekunden gedrückt. Dabei spielt es keine Rolle, wieviel Spielzeit bereits verstrichen ist.
• Ist kein Speichermedium angeschlossen, auf das kopiert werden kann, blinkt im Display „NO DEVICE“.

- Wählen Sie durch Drehen des Lautstärke-Reglers ④ den gewünschten Zielort für den Kopiervorgang aus:

„C >> USB“ kopieren auf USB-Speichermedium

„C >> CARD“ auf SD/MMC-Speicherkarte kopieren

Ist ein Speichermedium nicht verfügbar oder dient es als Quellmedium, kann die entsprechende Aufnahmeoption nicht ausgewählt werden.

- Bestätigen Sie Ihre Auswahl durch Drücken der Audio-Taste 4. Die Wiedergabe wird gestoppt und der Kopiervorgang beginnt:

„>>>00“ Kopiervorgang beginnt

„>> > 45“ bereits 45% des Titels kopiert

„COPY OK“ Kopiervorgang abgeschlossen

- Während des Kopiervorgangs blinkt im Display das Symbol des Speichermediums, auf das gerade kopiert wird.

USB

USB-Speichermedium

SD

SD/MMC-Speicherkarte

WÄHREND DES KOPIERENS

• Entfernen Sie während der Aufnahme niemals das USB-Speichermedium oder das Bedienteil, da diese dabei beschädigt werden können.
• Schließen Sie kein neues USB-Speichermedium an.
• Wechseln Sie den Betriebsmodus nicht.
• Schalten Sie Radio und Zündung nicht aus.

AEG

12 Dateiverwaltung

• Wenn auf dem Zielmedium nicht mehr genügend freier Speicherplatz zur Verfügung steht (unter 2 MB), erscheint im Display „MEM FULL“ und der Kopiervorgang wird abgebrochen.
• Um einen Kopiervorgang manuell abzubrechen, halten Sie die Copy-Taste 23 erneut ca. 2 Sekunden gedrückt. Im Display erscheint „STP“, der unvollständig kopierte Titel wird gelöscht.
• Nach beendeter Aufnahme fährt das Radio mit dem Abspielen fort. MP3s werden im Ordner „MY_MP3“ gespeichert, WMAs im Ordner „MY_WMA“. Die kopierten Titel werden mit fortlaufenden Nummern beginnend mit „MP3CP000.mp3“ oder „WMACP000.wma“ benannt.

12.1.2 MP3/WMA-Dateien löschen

Sie können die auf USB-Speichermedien und auf SD/MMC-Speicherkarten gespeicherten MP3/WMA-Dateien mit Ihrem AEG Autoradio löschen. Auf CDs gespeicherte MP3/WMA-Dateien können nicht gelöscht werden.

• Wählen Sie durch mehrfaches Drücken der Mode-Taste 20 den gewünschten Betriebsmodus (USB oder SD/MMC) aus.
• Wählen Sie mit der Taste ③ oder der Taste 21 den Titel aus, den Sie löschen möchten. Alternativ können Sie den zu löschenden Titel auch direkt oder manuell auswählen (siehe Kapitel „8.3.2 Titel direkt auswählen“ und „8.3.3 Titel manuell auswählen“, S.30).
• Halten Sie, während der Wiedergabe des Titels, die Clear-Taste ① ca. 2 Sekunden gedrückt. Im Display erscheint: z.B. „ERASE 012“ Löschen des Titels 12.

- Wählen Sie durch Drehen des Lautstärke-Reglers ④ den gewünschten Vorgang aus:

„ERASE Y“ Löschen des Titels bestätigen (Yes).

„ERASE N“ Vorgang abbrechen (No).

- Bestätigen Sie Ihre Auswahl durch Drücken der Audio-Taste 4. Nach erfolgreichem Löschen des Titels erscheint „ERASE OK“ im Display.

WÄHREND DES LÖSCHENS

• Entfernen Sie während des Löschens niemals den USB-Speicher, das Bedienteil oder die SD/MMC-Speicherkarte.
• Wechseln Sie den Betriebsmodus nicht.
• Schalten Sie Radio und Zündung nicht aus.

13 Freisprech-Betrieb

CS FMP 660 BT

13.1.1 Informationen zur Freisprecheinrichtung

Dank der komfortablen Bluetooth-Freisprecheinrichtung Ihres AEG-Autoradios bleibt das Mobiltelefon beim Autofahren in der Tasche. Die Gespräche werden über Ihre Autolautsprecher wiedergegeben. Das Mikrofon für die Freisprecheinrichtung ist bereits im Bedienteil des Radios integriert. Die Installation eines externen Mikrofons und Freisprechlautsprechers ist somit nicht notwendig.

STRASSENVERKEHR

Verbinden Sie Ihr Mobiltelefon immer vor Fahrtbeginn mit dem Autoradio. Während der Fahrt darf das Mobiltelefon vom Fahrer nicht bedient werden. Telefonieren Sie nur über die integrierte Freisprecheinrichtung. Beachten Sie die gültige Straßenverkehrsordnung.

13.1.2 Technische Voraussetzungen

Ihr Mobiltelefon muss Bluetooth (Version 1.2 oder kompatibel) unterstützen, damit Sie die Freisprecheinrichtung Ihres Radios nutzen können. Eine Auflistung aller kompatiblen Mobiltelefone und deren jeweilige Bluetooth-Funktionen ist leider aufgrund der ständigen Neuentwicklungen nicht möglich, wir bitten Sie um Verständnis. Nähere Informationen zur Bluetooth-Version Ihres Mobiltelefons finden Sie in der Bedienungsanleitung Ihres Mobiltelefons.

13.1.3 Mobiltelefon registrieren (Pairing)

Bevor Sie mit Ihrem AEG-Autoradio Telefonate im Freisprechmodus führen können, müssen Sie Ihr Mobiltelefon am Autoradio registrieren. Das Registrieren des Mobiltelefons am Autoradio wird Pairing genannt. Wurde die Registrierung einmal vorgenommen, verbinden sich Mobiltelefon und Autoradio automatisch, wenn die Bluetooth-Schnittstelle am Mobiltelefon aktiviert ist.

Reichweite

Die Reichweite der Bluetooth-Funkverbindung Ihres Radios beträgt bis zu 3 m, hängt jedoch stark von den Gegebenheiten im Fahrzeug und Hindernissen in der Funkstrecke ab. Zum Registrieren sollte das Mobiltelefon maximal 1 m vom Autoradio entfernt sein.

• Aktivieren Sie die Bluetooth-Schnittstelle Ihres Mobiltelefons. Details über das Aktivieren der Bluetooth-Schnittstelle entnehmen Sie bitte der Bedienungsanleitung Ihres Mobiltelefons.
• Einige Mobiltelefone verfügen über einen Stromspar-Modus. Bitte deaktivieren Sie diesen Stromspar-Modus für den Betrieb mit dem Autoradio, da es vorkommen kann, dass dadurch die Verbindung beeinträchtigt wird.
• Schalten Sie die Zündung Ihres Fahrzeugs ein und drücken Sie gegebenenfalls die Taste ①, um das Radio einzuschalten.
• Drücken Sie die Audio-Taste 4, um das Einstellungsmenü aufzurufen. Im Display erscheint der erste Menüpunkt des Einstellungsmenüs „BAS“.

13.1 Bluetooth-Verbindung

13 Freisprech-Betrieb

• Drücken Sie die Taste ③ so oft, bis „PAIR HF“ im Display erscheint.
• Bestätigen Sie Ihre Auswahl durch Drücken der Audio-Taste ④. Das Radio sucht nach dem Mobiltelefon, im Display erscheint „PAIR >>>“.
• Starten Sie an Ihrem Mobiltelefon die Suche nach neuen Bluetooth-Geräten. Details über das Hinzufügen von neuen Bluetooth-Geräten entnehmen Sie bitte der Bedienungsanleitung Ihres Mobiltelefons.
• Wurde das Autoradio als Gerät „BT60A“ gefunden, wählen Sie es an Ihrem Mobiltelefon aus und stellen Sie eine Verbindung her.
• Bei der ersten Verbindung von Autoradio und Mobiltelefon müssen Sie am Mobiltelefon für das Autoradio das Passwort „1234“ eingeben.
• War die Registrierung erfolgreich, erscheint im Display des Radios der Name des Mobiltelefons. Im Display Ihres Mobiltelefons wird die Verbindung durch ein Bluetooth- oder Headset-Symbol angezeigt.
• War die Registrierung nicht erfolgreich oder haben Sie die Registrierung durch Drücken der Clear-Taste abgebrochen, erscheint im Display „PAIRFAIL“. Schalten Sie Radio und die Bluetooth-Schnittstelle Ihres Mobiltelefons aus und beginnen Sie die Registrierung erneut.

Funktionen inaktiv

Während des Verbindens funktioniert nur die Lautstärkeregelung/Stummschaltung des Radios. Alle anderen Tasten können nicht benutzt werden.

13.1.4 Mobiltelefon automatisch verbinden

Haben Sie die Registrierung Ihres Mobiltelefons einmal vorgenommen, verbinden sich Mobiltelefon und Autoradio zukünftig automatisch. Die Bluetooth-Schnittstelle Ihres Mobiltelefons muss dafür aktiviert sein.

- Aktivieren Sie die Bluetooth-Schnittstelle Ihres Mobiltelefons.

- Schalten Sie die Zündung Ihres Fahrzeugs ein und drücken Sie gegebenenfalls die Taste 22, um das Radio einzuschalten.

- Ist Ihr Mobiltelefon in Reichweite, wird die Bluetooth-Verbindung automatisch hergestellt. Zeigt Ihr Mobiltelefon den Hinweis an, dass das Gerät „BT60A“ eine Verbindung herstellen möchte, nehmen Sie diese Verbindungsaufforderung an und autorisieren Sie Ihr AEG Autoradio.

Autoradio autorisieren

Die meisten Mobiltelefone bieten Ihnen die Möglichkeit, Bluetooth-Geräte zu autorisieren (Verbindung immer zulassen/Verbinden ohne Bestätigung). Autorisieren Sie Ihr Autoradio, BT60A, damit die Verbindung automatisch hergestellt werden kann.

13 Freisprech-Betrieb

CS FMP 660 BT

13.1.5 Mobiltelefon manuell verbinden (Reconnect)

Mobiltelefon und Autoradio verbinden sich nach einmaliger Registrierung automatisch miteinander. Dennoch kann es vorkommen, dass Sie das Mobiltelefon manuell mit dem Autoradio verbinden müssen.

• Aktivieren Sie die Bluetooth-Schnittstelle Ihres Mobiltelefons.
• Schalten Sie die Zündung Ihres Fahrzeugs ein und drücken Sie gegebenenfalls die Taste 22, um das Radio einzuschalten.
• Drücken Sie die Audio-Taste 4, um das Einstellungsmenü aufzurufen. Im Display erscheint der erste Menüpunkt des Einstellungsmenüs „BAS“.

Drücken Sie die erste Display erscheint.

③ so oft, bis „RE-CON“ im

• Bestätigen Sie Ihre Auswahl durch Drücken der Audio-Taste ⁴ . Das Radio sucht nach dem registrierten Mobil-telefon. Im Display erscheint „WAIT >>>“.
• War das Verbinden erfolgreich, erscheint im Display „OK“. Im Display Ihres Mobiltelefons wird die Verbindung durch ein Bluetooth oder Headset-Symbol angezeigt.
• War das manuelle Verbinden nicht erfolgreich oder haben Sie den Vorgang durch Drücken der Clear-Taste ① abgebrochen, erscheint im Display „FAIL“.

Fehler beim Verbinden

• Das Mobiltelefon muss bereits am Autoradio registriert worden sein, damit Sie die Verbindung manuell herstellen können.
• Sollten Sie manuell keine Verbindung herstellen können, schalten Sie die Bluetooth Schnittstelle Ihres Mobiltelefons kurzzeitig aus und erneut ein.
• Schalten Sie Mobiltelefon und Radio gegebenenfalls für einige Sekunden aus und versuchen Sie es anschließend erneut.

13.1.6 Verbindung manuell trennen (Disconnect)

Sie können die Bluetooth Verbindung zwischen Mobiltelefon und Autoradio jederzeit manuell trennen.

- Deaktivieren Sie die Bluetooth Schnittstelle Ihres Mobil-telefons.

alternativ:

• Drücken Sie die Audio-Taste 4, um das Einstellungsmenü aufzurufen. Im Display erscheint der erste Menüpunkt des Einstellungsmenüs „BAS“.
• Drücken Sie die -Tass Display erscheint. ③ so oft, bis „RE-CON“ im

- Wählen Sie durch Drehen des Lautstärke-Reglers 4 die nächste Option aus. Im Display erscheint „DIS-CON“.

- Bestätigen Sie Ihre Auswahl durch Drücken der Enter-Taste ②. Im Display erscheint „WAIT >>>“, das Radio trennt die Verbindung zum Mobiltelefon. War das Trennen erfolgreich, erscheint im Display „OK“.

AEG

13 Freisprech-Betrieb

13.2 Bluetooth Freisprechbetrieb

13.2.1 Anrufe entgegennehmen

• Damit das Autoradio einen eingehenden Anruf entgegennehmen kann, muss die Zündung des Fahrzeugs eingeschaltet und die Bluetooth Verbindung hergestellt sein.
• Geht ein Anruf ein, schaltet sich Ihr AEG Autoradio gegebenenfalls automatisch ein, wechselt in den Freisprech-Modus und schaltet die aktuelle Wiedergabe stumm. Unterstützt der Anrufer die CLIP-Funktion, wird seine Telefonnummer im Display des Autoradios angezeigt.
• Drücken Sie die -Taste 4 am Bedienteil des Radios oder die -Taste 25 an der Lenkradfernbedienung, um den Anruf entgegenzunehmen. Im Display wird die Gesprächsdauer angezeigt. Sprechen Sie laut und deutlich in Richtung des Bedienteils.
• Durch Drehen des Lautstärke-Reglers 4 oder mit den Lautstärke-Tasten 4 der Lenkradfernbedienung können Sie die Freisprechlautstärke anpassen. Die eingestellte Lautstärke wird 5 Sekunden lang im Display angezeigt.
• Während eines Gesprächs können Sie die Zündung ausschalten, ohne dass sich das Radio mit ausschaltet. Nach dem Beenden des Gesprächs schaltet sich das Radio aus.
• Drücken Sie die Clear -Taste 1 am Bedienteil des Radios oder die -Taste 24 an der Lenkradfernbedienung, um ein Gespräch zu beenden. Das Autoradio setzt die vorherige Wiedergabe fort, bzw. schaltet sich aus.
• Um einen eingehenden Anruf abzuweisen, drücken Sie die Clear Taste am Bedienteil des Radios oder die -Taste24 an der Lenkradfernbedienung. Der Anrufer wird abgewiesen, das Radio kehrt in den vorherigen Betriebsmodus zurück.

Hinweise

• Um einen eingehenden Anruf entgegennehmen zu können, muss die Zündung eingeschaltet sein.
• Während ein Anruf eingeht und während eines Gesprächs ist die ▲ / Eject-Taste ⑨ deaktiviert.

13.2.2 Anrufe tätigen

STRASSENVERKEHR

Während der Fahrt darf das Mobiltelefon vom Fahrer nicht in die Hand genommen werden. Beachten Sie die gültige Straßenverkehrsordnung.

• Starten Sie die Rufnummerneingabe durch Drücken der -Taste 25 an der Lenkradfernbedienung oder der Taste 4 am Bedienteil des Radios.
• Um einen Anruf zu tätigen, geben Sie die gewünschte Rufnummer über die Nummern-Tasten ²⁸ der Lenkradfernbedienung ein. Halten Sie die Nummern-Taste 0 gedrückt, um ein „+“ für Auslandsgespräche einzufügen.
• Drücken Sie die -Taste 24 an der Lenkradfernbedienung oder die Clear Taste 1 am Bedienteil des Radios, um die zuletzt eingegebene Ziffer der Rufnummer zu löschen.
• Starten Sie die Anwahl der eingegebenen Rufnummer durch erneutes Drücken der 📋-Taste 25 oder der 📋-Taste 4. Im Display des Radios erscheint „CALL >>>”.

13 Freisprech-Betrieb

CS FMP 660 BT

Radiostummschaltung

Das Radio schaltet die Wiedergabe erst stumm, wenn Sie mit der Anwahl der Telefonnummer beginnen.

• Drücken Sie die 📞 -Taste 24 an der Lenkradfernbedienung oder die Clear Taste 1 am Bedienteil des Radios, um die Anwahl einer Rufnummer abzubrechen.
• Durch Drehen des Lautstärke-Reglers 4 oder mit den Lautstärke-Tasten 4 der Lenkradfernbedienung können Sie die Freisprechlautstärke anpassen. Die eingestellte Lautstärke wird 5 Sekunden lang im Display angezeigt.
• Drücken Sie die Clear -Taste am Bedienteil des Radios oder die -Taste 24 an der Lenkradfernbedienung, um ein Gespräch zu beenden. Das Autoradio setzt die vorherige Wiedergabe fort, bzw. schaltet sich aus.

13.2.3 Gesprächsübergabe (Privat-Modus)

Sie können ein Gespräch, das Sie über die Freisprecheinrichtung führen, an Ihr Mobiltelefon übergeben (Privat-Modus) und so auch nach Verlassen des Fahrzeugs weitertelefonieren.

- Um ein Gespräch an Ihr Mobiltelefon zu übergeben, halten Sie während des Gesprächs die Transfer-Taste20 am Bedienteil des Radios oder an der Lenkradfernbedienung ca. zwei Sekunden gedrückt. Das Gespräch wird an das Mobiltelefon übergeben, das Radio setzt die vorherige Wiedergabe fort bzw. schaltet wieder in den Stand-by-Modus.

Gesprächsübergabe

Abhängig von Ihrem Mobiltelefon kann die Gesprächsübergabe einige Sekunden dauern.

• Gegebenenfalls müssen Sie die Übernahme des Gesprächs an Ihrem Mobiltelefon bestätigen, bevor Sie das Gespräch fortsetzen können.
• Sie können einen Anruf, der noch nicht entgegengenommen wurde, nicht an Ihr Mobiltelefon übergeben. Warten Sie, bis der Gesprächspartner den Anruf angenommen hat.

13.2.4 Rufton- und Freisprechlautstärke einstellen

• Während des Telefonierens können Sie durch Drehen des Lautstärke-Reglers ④ oder mit den Lautstärke-Tasten ④ der Lenkradfernbedienung die Bluetooth-Lautstärke des Ruftons und der Freisprechfunktion einstellen.
• Alternativ können Sie die Einstellung der Bluetooth-Lautstärke auch über das Einstellungsmenü vornehmen. Siehe Kapitel „15.1 Einstellungsmenü“.

AEG

14 Bluetooth Audio

14.1 Bluetooth Audio Streaming

14.1.1 Voraussetzung für Bluetooth Audio

Neben der Musikwiedergabe von CD, USB, SD/MMC und AUX kann Ihr Autoradio sogar die auf Ihrem Mobiltelefon gespeicherten Musikdateien abspielen. Die Wiedergabe können Sie über Ihr Autoradio steuern. Um diese Funktion nutzen zu können, muss Ihr Mobiltelefon das Advanced Audio Distribution Profile (A2DP) unterstützen. Nähere Informationen dazu finden Sie in der Bedienungsanleitung Ihres Mobiltelefons.

14.1.2 Bluetooth-Audio-Verbindung herstellen

Ebenso wie bei der Freisprechfunktion muss Ihr Mobiltelefon am Autoradio registriert sein (Pairing), damit Sie die Funktion Bluetooth-Audio-Streaming nutzen können.

Lesen Sie in Kapitel „13.1.3 Mobiltelefon registrieren (Pairing)“, wie Sie Ihr Mobiltelefon mit dem Autoradio verbinden.

Wenn Ihr Mobiltelefon sowohl das Hands-Free-Profil (HFP) als auch das Advanced Audio Distribution Profile (A2DP) unterstützt, wird das Mobiltelefon bei der Registrierung am Autoradio automatisch mit beiden Protokollen registriert.

14.2 Bluetooth-Modus

14.2.1 Musikwiedergabe starten

- Aktivieren Sie die Bluetooth-Schnittstelle Ihres Mobiltelefons. Mobiltelefon und Autoradio verbinden sich nach einmaliger Registrierung automatisch miteinander.

- Wechseln Sie am Autoradio in den Bluetooth-Modus. Betätigen Sie dazu die Mode-Taste 6 mehrmals, bis „BT AUDIO“ im Display angezeigt wird.

- Wurde kein verbundenes Bluetooth-Gerät gefunden, zeigt das Display:

„CONNECTING“ Bluetooth-Gerät wird gesucht

In diesem Fall sucht das Autoradio bis zu 30 Sekunden nach dem registrierten Mobiltelefon. Wurde die Verbindung hergestellt, zeigt das Display:

„BT AUDIO“ Bluetooth-Gerät verbunden

Konnte keine Bluetooth-Verbindung hergestellt werden, zeigt das Display:

„NO DEVICE“ kein Bluetooth-Gerät gefunden

Fehler beim Verbinden

- Das Mobiltelefon muss bereits am Autoradio registriert worden sein, damit Sie die Verbindung herstellen können.

- Sollten Sie keine Verbindung herstellen können, schalten Sie die Bluetooth-Schnittstelle Ihres Mobiltelefons kurzzeitig aus und wieder ein.

- Schalten Sie Mobiltelefon und Radio gegebenenfalls für einige Sekunden aus und versuchen Sie es anschließend erneut.

14.2.2 Mobiltelefon fernbedienen (AVRCP)

- Bei einigen Mobiltelefonen, die das Audio Video Remote Control Profile (AVRCP) unterstützen, beginnt die Musikwiedergabe automatisch, nachdem der Bluetooth-Modus aktiviert wurde.

14 Bluetooth Audio

CS FMP 660 BT

• Ist dies nicht der Fall, starten Sie den Musikplayer an Ihrem Mobiltelefon manuell. Lesen Sie Details dazu in der Bedienungsanleitung Ihres Mobiltelefons.
• Folgende Funktionen können Sie über das AVRCP am Bedienteil des Autoradios fernsteuern:

Play/Pause:

▶II -Taste 17

Nächster Titel:

Forward-Taste 3

Vorheriger Titel:

Backward-Taste 21

Lautstärke: Lautstärke-Regler

Stummschaltung: Stummschalt-Taste

Fernbedienung des Mobiltelefons

• Alle nicht aufgeführten Funktionen können nicht ferngesteuert werden und müssen direkt am Mobiltelefon ausgeführt werden.
• Abhängig vom jeweiligen Bluetooth-Gerät kann es vorkommen, dass einzelne Steuerbefehle nicht erkannt werden, obwohl AVRCP unterstützt wird.

- Während der Bluetooth-Musikwiedergabe sind gleichzeitig alle Freisprechfunktionen des Mobiltelefons verfügbar. Eingehende Anrufe können am Autoradio angenommen und ausgehende Anrufe getätigt werden. Lesen Sie dazu Kapitel „13.2 Bluetooth-Freisprechbetrieb“.

15 Einstellungen

15.1 Einstellungsmenü

Im Einstellungsmenü können Sie Einstellungen vornehmen, die die Bluetooth- und RDS-Funktionen sowie die akustischen Signale des Radios betreffen.

- Drücken Sie die Audio-Taste 4, um das Einstellungsmenü aufzurufen. Im Display erscheint der erste Menüpunkt „BAS“.

- Mit der Taste 3 oder der Taste 21 können Sie durch die verschiedenen Einstellungsoptionen des Menüs blättern:

• „BAS“ Bässe einstellen
• „TRE“ Höhen einstellen
• „BAL“ Balance einstellen
• „FAD“ Fader einstellen
• „PAIR HF / AD“ Mobiltelefon registrieren
• „RE-CON / DIS-CON“ Verbindung herstellen
• „BT VOL“ Bluetooth Lautstärke
• „CLK“ Uhrzeit einstellen
• „AREA“ Empfangsgebiet
• „DISTANT / LOCAL“ Radioempfang
• „REG“ Regionalfunktion
• „TA“ Verkehrsmeldungen
• „P-VOL“ Einschaltlautstärke
• „BEEP“ Tastentöne

- Durch Drehen des Lautstärke-Reglers 4 können Sie die jeweils angezeigte Einstellung ändern.

- Durch Drücken der Audio-Taste 4 können Sie die im Display angezeigte Funktion / Einstellung aktivieren.

- Erfolgt innerhalb von 5 Sekunden keine Einstellung oder kein Tastendruck, kehrt das Gerät in den vorherigen Betriebsmodus zurück. Bereits geänderte Einstellungen werden dabei gespeichert.

15.1.1 Bässe und Höhen

Mit der Einstellung Bässe und Höhen können Sie manuell die gewünschten Klangeigenschaften einstellen.

• Möchten Sie beispielsweise die Bassfrequenzen stärker betonen, drücken Sie die Audio-Taste ④, um die Einstellung „BAS“ aufzurufen. Die Standardeinstellung ist „BAS 0“. Durch Drehen des Lautstärke-Reglers ④ können Sie die gewünschte Anhebung oder Absenkung von „BAS +6“ bis „BAS -6“ einstellen. Mit der ➡te ③ gelangen Sie zur Einstellung der Höhen.

15.1.2 Balance und Fader

Die Einstellung Balance und Fader steuert die Klangverteilung in Fahrzeugen mit mehreren Lautsprechern.

• Balance steuert die Klangverteilung zwischen den rechten und den linken Lautsprechern im Fahrzeug. Werksseitig ist „BAL L=R“, die gleiche Verteilung zwischen links und rechts, eingestellt. Wird „BAL“ im Display angezeigt, können Sie, durch Drehen des Lautstärke-Reglers 4, die Balance in 12 Stufen nach links („BAL L12“) oder rechts („BAL R10“) verschieben.
• Fader steuert die Klangverteilung zwischen den vorderen (front) und hinteren (rear) Lautsprechern im Fahrzeug. Werksseitig ist „FAD F = R“, die gleiche Verteilung zwischen vorne und hinten, eingestellt. Wird „FAD“ im Display angezeigt, können Sie, durch Drehen des Lautstärke-Reglers 4, die Klangverteilung in 12 Stufen nach vorne („FAD F12“) oder hinten („FAD R12“) verschieben.

15 Einstellungen

CS FMP 660 BT

15.1.3 Pairing (Registrierung)

Erscheint „PAIR HF“ im Display des Radios, können Sie durch Drücken der Audio-Taste 4 die Registrierung Ihres Mobiltelefons vornehmen. Lesen Sie dazu Kapitel „13.1.3 Mobiltelefon registrieren (Pairing)“.

15.1.4 Reconnect /Disconnect

Erscheint „RE-CON“ im Display des Radios, können Sie durch Drehen des Lautstärke-Reglers 4 zwischen der Funktion „RE-CON“ und „DIS-CON“ auswählen.

• „RE-CON“ Manuelles Verbinden von Radio und Mobiltelefon
• „DIS-CON“ Manuelles Trennen der Verbindung von Radio und Mobiltelefon

15.1.5 Bluetooth Lautstärke einstellen (BT VOL)

Erscheint „BT VOL“ im Display des Radios, können Sie durch Drehen des Lautstärke-Reglers ④ die Lautstärke der Freisprechfunktion und des Ruftons von „BT VOL 00“ bis „BT VOL 42“ einstellen.

15.1.6 Uhrzeit einstellen (CLK)

Erscheint „CLK“ im Display des Radios, können Sie durch Drehen des Lautstärke-Reglers ④ die Uhrzeit manuell einstellen. Drehen Sie den Lautstärke-Regler ④ nach links, um die Stelle der Stunden einzustellen und nach rechts für die Stelle der Minuten.

Synchronisation der Uhrzeit

Wird später von einem Radiosender das CT-Signal empfangen, synchronisiert das Autoradio die Uhrzeit automatisch mit dem Zeitsignal.

15.1.7 Frequenzbereich einstellen (Area)

Erscheint „AREA“ im Display des Radios, können Sie durch Drehen des Lautstärke-Reglers ④ den Radiofrequenzbereich für Ihr Land auswählen.

• „EUR“ Europa • „RUS“ Russland • „USA“ Vereinigte Staaten von Amerika • „LAT“ Lateinamerika

15.1.8 Signalstärke (Local/Distant)

Diese Einstellung betrifft die Signalstärke der Radiosender beim automatischen Sendersuchlauf. Erscheint im Display „DISTANT“ oder „LOCAL“, können Sie durch Drehen des Lautstärke-Reglers ④ die gewünschte Einstellung auswählen:

♦ „DISTANT“ Bewirkt, dass die automatische Sendersuche nur bei lokalen Radiosendern mit starkem Signal stoppt. - „LOCAL“ Bei dieser Einstellung werden auch Sender mit schwachem Signal gefunden.

15.1.9 Regionalradio (Reg)

Manche Radiosender wechseln für eine bestimmte Zeit vom normalen überregionalen Programm in ein regionales Sendefenster. Durch Drehen des Lautstärke-Reglers ④ können Sie diese Funktion ein- („ON“) oder ausschalten („OFF“).

• „ON“ Bewirkt, dass das Radio nach dem Sender mit derselben Programmidentifikation (PI) auf einer anderen Frequenz sucht.
• „OFF“ Ignoriert die Programmidentifikation (PI) und schaltet gegebenenfalls auf den regionalen Sender um.

AEG

15 Einstellungen

15.1.10 TA ein-/ausschalten (Verkehrsmeldungen)

Sendet ein Radiosender das TP-Signal (Traffic Programme), zeigt dies an, dass dieser Radiosender die Durchsage von Verkehrsmeldungen unterstützt. Bei der Einstellung

• „TA OFF“ ist die Funktion TA (Durchsage von Verkehrsmeldungen) deaktiviert. • „TA ON“ ist die Funktion TA (Durchsage von Verkehrsmeldungen) aktiviert. Im Display erscheint das TA-Symbol. Wird ein TA-Signal empfangen, schaltet das Radio für die Dauer der Verkehrsmeldung auf diesen Sender um.

Hinweis zu TA

Ist die Funktion Verkehrsmeldungen (TA) aktiviert, werden bei der automatischen Sendersuche nur Radiosender gefunden, die das TP-Signal unterstützen.

15.1.12 Tastentöne (Beep)

Erscheint „BEEP“ im Display des Radios, können Sie durch Drehen des Lautstärke-Reglers ④ die Tastentöne ein- oder ausschalten.

• „BEEP ON“ Tastentöne bei jedem Tastendruck - „BEEP OFF“ alle Tastentöne deaktiviert

15.2 Bassverstärkung (iX-Bass)

Ihr AEG Autoradio verfügt über die Funktion Bassverstärkung (iX-Bass), mit der Sie den unteren Frequenzbereich zusätzlich anheben und somit die Basswiedergabe verstärken können.

• Halten Sie die iX-Bass-Taste 5 ca. zwei Sekunden gedrückt, um die Bassverstärkung zu aktivieren. Im Display erscheint das iX-Bass-Symbol (XBAS).
• Halten Sie die iX-Bass-Taste 5 erneut ca. zwei Sekunden gedrückt, um die Bassverstärkung zu deaktivieren. Im Display erlischt das iX-Bass-Symbol (X-BAS).

15.1.11 Einschaltlautstärke einstellen

Erscheint „P-VOL“ im Display des Radios, können Sie durch Drehen des Lautstärke-Reglers ④ die Einschaltlautstärke des Radios von „P-VOL 00“ bis „P-VOL 46“ einstellen.

Die voreingestellte Einschaltlautstärke ist „P-VOL 12“. Bei diesem Wert schaltet sich das Autoradio automatisch mit der gleichen Lautstärke ein, die beim Ausschalten des Radios eingestellt war.

16 Fehlerbehebung

CS FMP 660 BT

Fehler Ursache Lösung

Radio geht Zündung des Fahrzeugs Wurde die Stromversorgung des Radios ordnungsgemäß angeschlossen, nicht an nicht eingeschaltet schalten Sie die Zündung des Fahrzeugs ein. Sicherung durchgebrannt Ersetzen Sie die 15 A Sicherung auf der Rückseite des Autoradios.
CD kann nicht CD im Laufwerk Lassen Sie die eingelegte CD auswerfen und legen Sie die neue CD ein. eingelegt werden
	CD verschmutzt oder defekt Reinigen Sie die CD oder legen Sie testweise eine andere CD ein.
	Innenraumtemperatur Lassen Sie das Fahrzeug auslüften, bis die Temperatur wieder auf zu hoch	Betriebstemperatur abgekühlt ist.
	Kondenswasser im Radio	Schalten Sie das Radio für ca. eine Stunde aus und lassen Sie das Kondenswasser verdunsten. Starten Sie danach die Wiedergabe erneut.
Keine Musik	Lautstärke zu gering	Erhöhen Sie die Lautstärke.
	Falsche Verkabelung	Überprüfen Sie die Verkabelung des ISO Anschlusses, des Line-Out Anschlusses, des Verstärkers und der Lautsprecher.
Tasten des Bedienteils funktionieren nicht	Störung im Mikroprozessor	Drücken Sie die Reset-Taste hinter dem Bedienteil (siehe Abb.36).
	Bedienteil sitzt nicht richtig / Kontakte sind verschmutzt	Nehmen Sie das Bedienteil ab, reinigen Sie die Kontakte auf der Rückseite des Bedienteils und am Radio und bringen Sie es erneut an.
Wiedergabe setzt aus	Radio nicht im empfohlenen Winkel eingebaut	Bauen Sie das Radio so ein, dass ein Winkel von 30° nicht überschritten wird.
	CD verschmutzt oder defekt Reinigen Sie die CD oder legen Sie testweise eine andere CD ein.
Kein Sender- empfang	Antennenkabel nicht angeschlossen	Stecken Sie das Antennenkabel Ihres Fahrzeugs in die Antennenbuchse auf der Rückseite des Radios.
	Radiosignal zu schwach oder automatischer Sender-suchlauf funktioniert nicht	Wechseln Sie zu einem stärkeren Sender oder geben Sie die Frequenz manuell ein.

AEG

16 Fehlerbehebung

Fehlermeldung Fehlerursache Fehlerbehebung

ERROR 1/ERROR 2 Fehler beim Lesen der Spur (siehe Abb.36).	Fehler im Mechanismus/	Drücken Sie die Reset-Taste hinter dem Bedienteil für ca. 5 Sekunden Lassen Sie das Gerät gegebenenfalls von unserem Service überprüfen.
Keine Freisprechfunktion mögl. Mobiltelefon nicht aktiviert finden Sie in der Bedienungsanleitung Ihres Mobiltelefons.
	Bluetooth Schnittstelle am	Aktivieren Sie die Bluetooth Schnittstelle Ihres Mobiltelefons. Details dazu
	Mobiltelefon nicht mit Autoradio verbunden Verbindung her (siehe Kapitel	Registrieren Sie Ihr Mobiltelefon am Autoradio und stellen Sie die Bluetooth „10.1.3 Mobiltelefon registrieren (Pairing)“, S. 42).
Keine Musikwiedergabe mögl.	Mobiltelefon nicht mit Autoradio verbunden verbindung her (siehe Kapitel	Registrieren Sie Ihr Mobiltelefon am Autoradio und stellen Sie die Bluetooth „10.1.3 Mobiltelefon registrieren (Pairing)“, S. 42).
	A2DP-Funktion wird nicht Wird unterstützt	die A2DP-Funktion von Ihrem Mobiltelefon nicht unterstützt, kann die Musikwiedergabe per Bluetooth nicht verwendet werden.

Abb.36

Reset-Taste

Drücken Sie die REL-Taste ②, um das Bedienteil abzunehmen. Um einen Reset durchzuführen, benutzen Sie einen Bleistift oder einen anderen dünnen, nichtmetallischen Gegenstand. Halten Sie die Reset-Taste ca. 5 Sekunden gedrückt. Die Werkseinstellungen werden wiederhergestellt.

17 Technische Daten*

CS FMP 660 BT

Allgemein

Stromversorgung: DC 11-14 V

Überspannungsschutz: 15 A Flachsicherung

Abmessungen: ca. 178 x 180 x 50 mm (B x T x H)

Betriebstemperatur: -10 °C bis +60 °C

Ausgangsleistung: max. 4 x 100 W

Lautsprecher-Impedanz: 4 Ohm

Frequenzgang: 5 Hz – 20 kHz

Lenkradfernbedienung

Stromversorgung: 2 x 1,5 V Batterie, Typ AAA

Übertragungsart: Infrarot (4 Infrarotdioden)

FM Tuner (UKW Radio)

Frequenz: 87,5 - 108 MHz

Zwischen-Frequenz: 10,7 MHz

Stereotrennung: 25 dB bei 1 kHz

Rauschabstand: 50 dB

Empfindlichkeit: >15 dB

(bei 30 dB Rauschabstand)

CD-Player

System: Compact Disc Audiosystem

Medien: CD, CD-R, CD-RW

Medienformate: Audio-CD, MP3-CD, WMA-CD

Samplingrate: 44,1 kHz

Quantisierung: 1 Bit

Rauschabstand: 70 dB

Speichermedien

USB-Anschluss: USB 1.1

(USB 2.0 kompatibel)

Speicherkarten: SD, MMC

Bluetooth

Stromverbrauch: max. 200 mA

Ausgangsleistung: 0 dBm (Klasse II)

Reichweite: max. 3 m

Standard: Bluetooth Version 1.2

Frequenz: 2,4 GHz - 2,4835 GHz

Unterstützte Profile: HFP (Hands Free Profile)
