Produkttyp	Autoradio mit CD/MP3-Player
Marke	AEG
Modell	CS MP 560 IR
Abmessungen (B x H x T)	ca. 178 x 50 x 160 mm (Standard-DIN)
Gewicht	ca. 1,2 kg
Stromversorgung	12 V DC (Fahrzeugbordnetz)
Maximale Ausgangsleistung	4 x 50 W (max.)
Wiedergabemedien	CD, CD-R, CD-RW, MP3-Discs
Radiofunktionen	UKW/MW, RDS, 30 Senderspeicher
Anschlüsse	AUX-Eingang (3,5 mm Klinke), USB, ISO-Stecker
Display	LCD-Display mit Beleuchtung
Bedienung	Drehregler, Tasten, IR-Fernbedienung
Audio-Funktionen	EQ (Equalizer), Lautstärkeregler, Balance, Fader
Sicherheit	Abnehmbares Bedienteil (Diebstahlschutz)
Reinigung	Staubwischen, kein scharfes Reinigungsmittel, Linsenreiniger für CD-Player
Entsorgung	Elektroaltgeräte nicht im Hausmüll, Recycling-Hof
Zubehör (im Lieferumfang)	Fernbedienung, Einbaurahmen, Bedienungsanleitung

Häufig gestellte Fragen - CS MP 560 IR AEG

Wie schließe ich das Autoradio AEG CS MP 560 IR an?

Verwenden Sie den ISO-Stecker für Stromversorgung und Lautsprecher. Schließen Sie das Kabel gemäß der Farbcodierung an. Gelb = Dauerplus, Rot = Zündungsplus, Schwarz = Masse.

Das Radio schaltet sich nicht ein – was tun?

Überprüfen Sie die Sicherung und die korrekte Verkabelung. Stellen Sie sicher, dass das Zündungsplus (rot) und Dauerplus (gelb) Spannung führen.

Wie speichere ich Radiosender?

Stellen Sie den gewünschten Sender ein, drücken und halten Sie eine der Speichertasten (1-6) einige Sekunden. Der Ton bestätigt die Speicherung.

Kann ich MP3-Dateien von einem USB-Stick abspielen?

Ja, das Radio unterstützt MP3-Dateien von USB-Sticks. Formatieren Sie den Stick mit FAT32 und speichern Sie die MP3-Dateien im Ordner-Stamm.

Die Fernbedienung funktioniert nicht – was kann ich tun?

Überprüfen Sie die Batterie und die IR-Sichtlinie. Entfernen Sie Hindernisse zwischen Fernbedienung und Empfänger am Gerät.

Wie stelle ich die Klangeinstellungen ein?

Drücken Sie die EQ-Taste, um zwischen voreingestellten Equalizer-Modi zu wählen (Pop, Rock, Classic, etc.). Mit Menü können Sie Bass, Höhen, Balance und Fader anpassen.

Warum habe ich keinen UKW-Empfang?

Prüfen Sie die Antennenverbindung. Eventuell ist die Antenne defekt oder nicht angeschlossen. Wählen Sie den UKW-Modus (FM) und suchen Sie automatisch.

Kann ich das Bedienteil abnehmen?

Ja, drücken Sie die Auswurftaste (Eject) und ziehen Sie das Bedienteil ab. Bewahren Sie es sicher auf, um Diebstahl zu verhindern.

Wie reinige ich das CD-Laufwerk?

Verwenden Sie eine handelsübliche Reinigungs-CD für Autoradios. Keine spitzen Gegenstände einführen – Vermeiden Sie Kratzer.

Das Display zeigt „ERROR” an – was bedeutet das?

Ein Fehler im Laser oder der Disc. Entfernen Sie die CD, reinigen Sie sie und versuchen Sie es erneut. Falls bestehen, Gerät zur Reparatur geben.

BEDIENUNGSANLEITUNG CS MP 560 IR AEG

Automatisch ladender CD / MP3- Player mit UKW / MW, RDS, Digital PLL Tuning, Anti- Diebstahl, abnehmbarer Frontplatte

Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch.

Inhalt

Sehr geehrter Kunde, 3

Über dieses Handbuch 3

Lautsprecheranschluss ....4

Geräteeinbau 5

Einbauablauf.... 5

Anmerkung 6

Lage der Bedienelemente....7

Funktion der Bedienelemente......8

Tasten V- SEL / MENU / ENTER (SEL) V- UP / DN und MENU- UP / DN (+ / -) 8

OPEN- Taste (Öffnen).... 10

UP- und DN- Tasten.... 10

A.P.- Taste 10

BAND- Taste.... 10

PTY- Taste 11

POWER- Taste 11

AF- Taste 11

MUTE- Taste (Stummschaltung) 12

Tasten PRESENT STATION [1-6] (gespeicherte Sender), TOP / CDP, INT, RPT und RDM 12

MODE- Taste 14

TA- Taste (Verkehrsmeldung) 14

Problembehebung....14

Handhabung der CD's......16

Technische Daten....16

Sehr geehrter Kunde,

die Auswahl einer hochwertigen Musikanlage wie jener, die Sie soeben erworben haben, ist nur der Anfang eines musikalischen Genusses. Jetzt ist die Zeit gekommen, zu überlegen, wie Sie das Vergnügen mit Ihrer Anlage maximieren können.

Unser Ziel ist es, Ihnen die Möglichkeit zu bieten, das volle Potential Ihrer Anlage auf einem sicheren Lautstärkeniveau ausschöpfen zu können. Einem Niveau, das den Ton laut und deutlich und ohne störendes Plärren bzw. störende Verzerrungen erklingen lässt und, das Wichtigste ohne Ihr sensibles Gehör dabei negativ zu beeinflussen. Töne und Klänge können trügerisch sein. Mit der Zeit passt sich das „angenehme Lautstärkeniveau“ der höheren Geräuschkulisse an. Dies hört sich „normal an, kann aber tatsächlich laut und schädlich für Ihr Gehör sein.

Schützen Sie sich davor, indem Sie die Anlage auf ein sicheres Lautstärke-niveau einstellen, BEVOR sich Ihr Gehör an die Lautstärke anpasst.

Einstellen eines sicheren Lautstärkeniveaus:

• Stellen Sie den Lautstärkeregler auf ein niedriges Niveau.
• Erhöhen Sie langsam die Lautstärke bis Sie den Klang klar und deutlich wahrnehmen können.

Ist die Anlage auf ein sicheres Lautstärkeniveau eingestellt:

- Speichern Sie die Einstellungen und belassen sie so.

Nehmen Sie sich dafür einig Minuten Zeit und vermeiden Sie so Gehörschäden in der Zukunft. Schließlich möchten wir, dass Sie ein Leben lang Musik genießen können.

Über dieses Handbuch

Diese Gerät enthält einige hoch entwickelte Funktionen, die einen hochwertigen Empfang sowie eine leichte Handhabung garantieren.

Jedoch erklären sich viele dieser Anwendungen nicht von selbst. Dieses Handbuch soll Ihnen helfen, das volle Potential dieser Funktionen auszuschöpfen und Ihr Hörvergnügen zu maximieren. Wir empfehlen Ihnen, sich mit den Funktionen und deren Anwendungen vertraut zu machen, bevor Sie dieses Gerät verwenden. Es ist besonders wichtig, dass Sie die Vorsichtsmaßnahmen auf der folgenden Seite und in den weiteren Teilen des Handbuches lesen und beachten.

In diesem Handbuch wird die Grundanwendung jeder Funktion (z.B. das reine Abspielen von Musik) am Anfang der Beschreibung kurz erläutert.

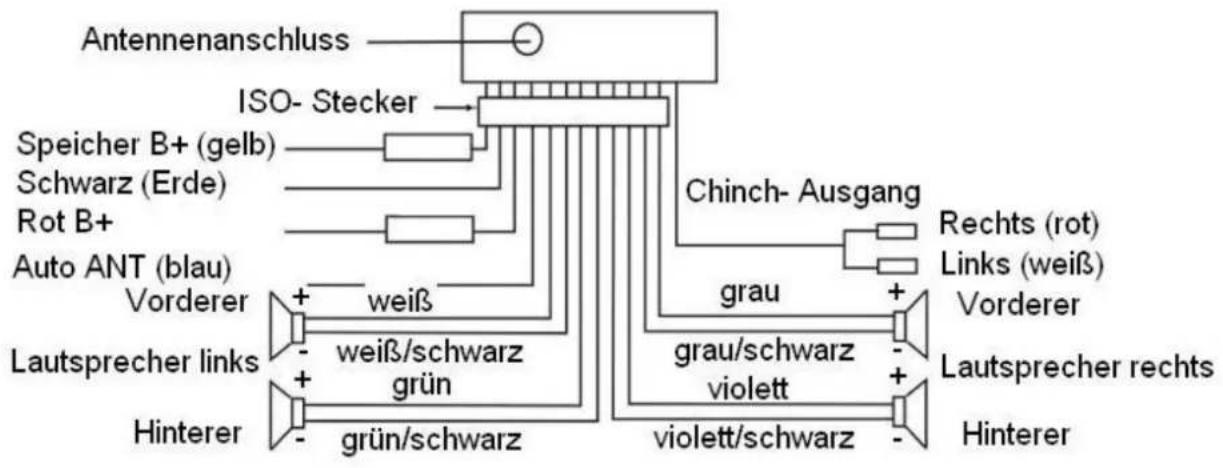

Lautsprecheranschluss

Hinweis:

1. Trotz unterschiedlicher Lautsprechersysteme muss ein 4 Ohm Widerstand für die Lautsprecher verwendet werden, um evtl. Verzerrungen bei großer Lautstärke zu verringern.
2. Vermeiden Sie den Kontakt des Erdungskabels mit der Autoantenne.

ACHTUNG: Montieren Sie die abnehmbare Frontplatte nicht, bevor Sie das Kabel angeschlossen haben.

1. Das Gerät wurde so entwickelt, dass der Minuspol der Batterie mit dem Autometall verbunden ist. Bitte überprüfen Sie dies vor dem Einbau des Geräts.
2. Sollte sich der Innenraum des Autos stark erhitzt haben - wie nach langem Parken in der Sonne - schalten Sie den CD- Player erst an, wenn sich das Auto wieder etwas abgekühlt hat.

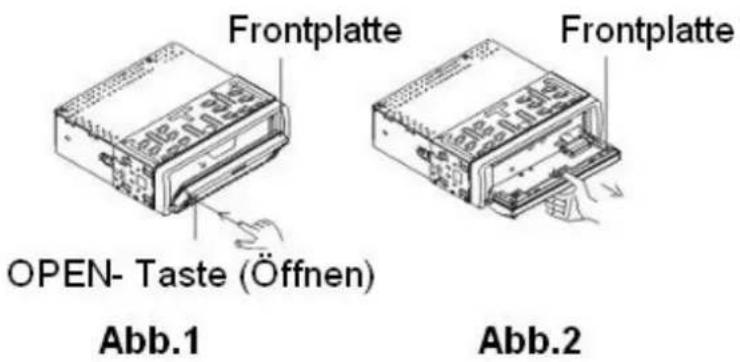

3. Drücken Sie die OPEN- Taste, um die Frontplatte nach unten zu klappen (siehe Abb. 1). Entfernen Sie die Frontplatte (siehe Abb. 2) und legen Sie diese in die vorgesehene Schutzhülle (siehe Abb. 3).

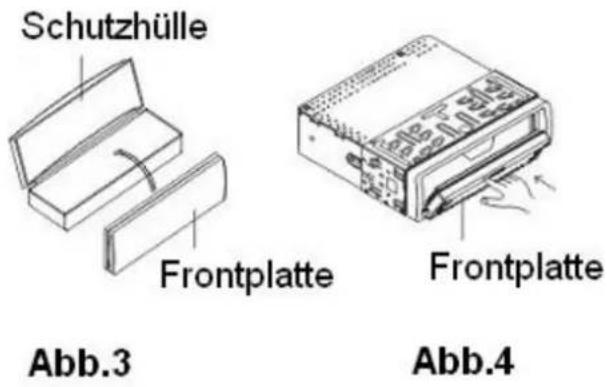

1. Fügen Sie die Frontplatte wieder in die Halterung ein und drücken Sie diese nach hinten in die Grundposition (Abb. 4).

Geräteeinbau

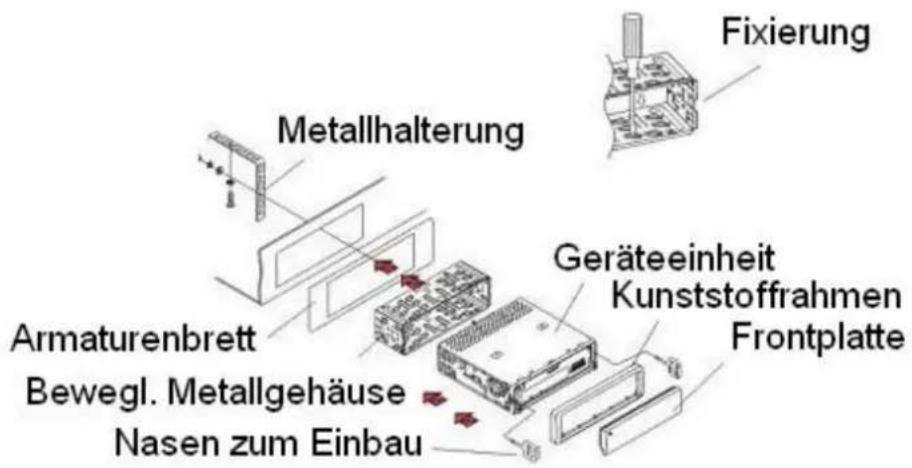

Einbauablauf

Es handelt sich hier um eine Release Panel (Diebstahlschutz-) Installation. Die Geräteeinheit befindet sich in einem beweglichen Metallgehäuse. Bitte gehen Sie bei der Verkabelung von Strom, Lautsprechern und Antenne laut der Bedienungsanleitung vor. Anschließend können Sie das bewegliche Gehäuse gemäß der folgenden Zeichnung in das Auto einbauen.

1. Zur Minimierung eventueller Störungen, fixieren Sie die Metallhalterung an der unteren Befestigungsvorrichtung des Autos.
2. Wählen Sie eine geeignete Halterung zum Befestigen des beweglichen Metallgehäuses.
3. Zum Einbau der Geräteeinheit in das bewegliche Metallgehäuse setzen Sie die Nasen an beiden Seiten des Gehäuses ein.

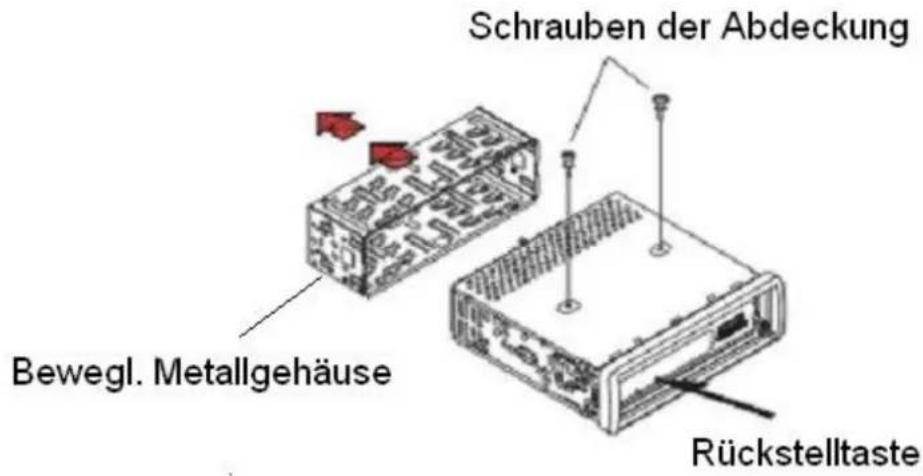

Anmerkung

1. Entfernen Sie das bewegliche Metallgehäuse.

2. Entfernen Sie vor der Verwendung des Geräts die beiden Schrauben zum Schutz der Abdeckung.

3. Drücken Sie die Rückstelltaste zur Reaktivierung des Systems, falls das Display oder einige Tasten nicht funktionieren sollten.

1. Zum Anbringen der Frontplatte an die Geräteeinheit, setzen Sie zuerst die rechte Seite auf das Gerät und drücken Sie anschließend die linke Seite an.

1. Zum Einlegen oder Herausnehmen einer CD in das CD- Fach bzw. aus dem CD- Fach, drücken Sie die OPEN- Taste, klappen Sie die Front platte nach unten und nehmen Sie die Frontplatte von der Geräteeinheit ab.

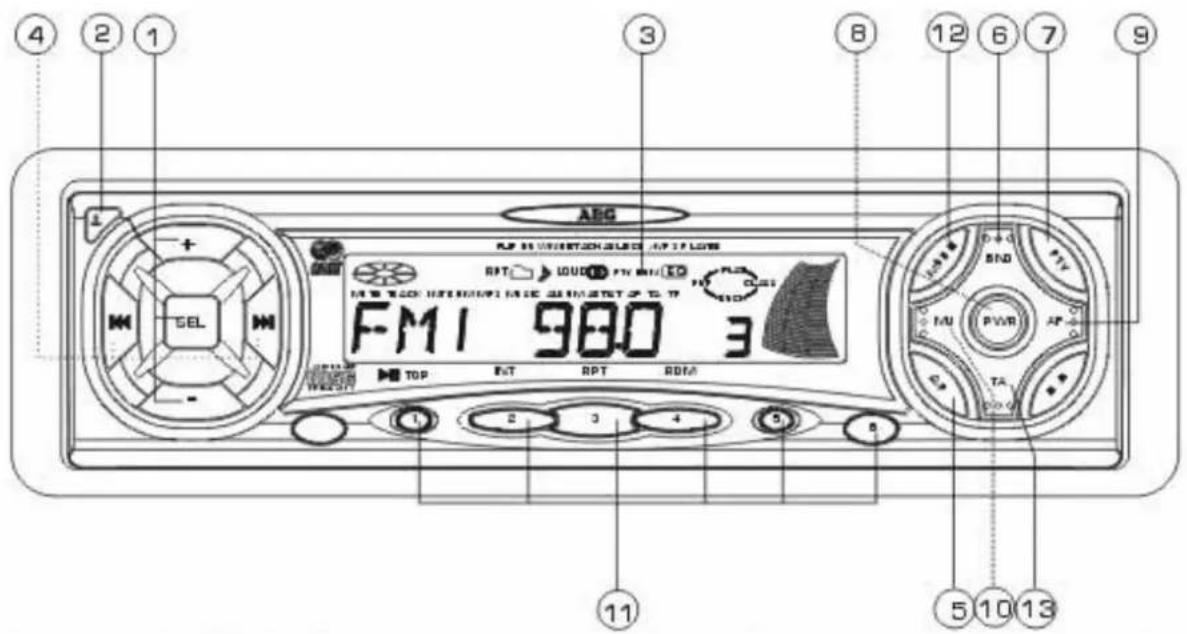

Lage der Bedienelemente

1 Tasten V- SEL / MENU / ENTER (SEL) V- UP / DN und MENU- UP / DN (+ / -)
2 OPEN- Taste (Öffnen)
3 LCD- Display
4 Tasten UP (aufwärts) und DN (abwärts)
5 A.P.- Taste (Radiosender automatisch speichern / PRESET MEMORY SCAN)
6 BAND- Taste (Frequenzband)
7 PTY- Taste (Programmtyp)
8 POWER- Taste (Ein- / Ausschalten)
9 AF- Taste (alternative Frequenzen)
10 MUTE- Taste (Stummschaltung)
11 Tasten PRESENT STATION (1 - 6) (gespeicherte Sender), TOP / CDP, INT, RPT und RDM
12 MODE- Taste
13 TA- Taste (Verkehrsmeldungen)

Funktion der Bedienelemente

Tasten V- SEL / MENU / ENTER (SEL) V- UP / DN und MENU- UP / DN (+ / -)

-Drücken Sie mehrmals kurz die SEL- Taste, um einen der folgenden Modi zu wählen: VOLUME (Lautstärke), BASS (ohne voreingestellten DSP), TREBLE (Höhen – ohne voreingestellten DSP), BALANCE (Abgleich) oder FADER (Abblenderegler). Anschließend drücken Sie die Taste + bzw. -, um die Einstellungen im ausgewählten Modus zu ändern.

-Halten Sie die SEL- Taste länger als 1 Sekunde gedrückt, um zum Modus MENU zu gelangen. Das LCD- Display zeigt TA SEEK / TA ALARM an. Drücken Sie anschließend mehrmals kurz die SEL- Taste, um in dieser Reihenfolge eine Funktion auszuwählen: MASK DPI / MASK ALL, DSP OFF / POP M / ROCK M / CLASS M / FLAT M, LOUD ON / LOUS OFF, BEEP ON / BEEP OFF, SEEK1 / SEEK2, STEREO / MONO, LOCAL /DX, VOL LAST / VOL ADJ (falls Sie sich im Modus VOL ADJ befinden, erscheint nach dem Modus VOL ADJ die Anzeige zur Anpassung der Lautstärke, A- VOL). Nachdem Sie das gewünschte Menü ausgewählt haben, drücken Sie die Taste + bzw. -, zur Auswahl der Einstellung des jeweiligen ausgewählten Menüs.

-Titelsuche im MP3- Modus:

1. Drücken Sie einmal die Taste A.P. und wählen Sie den Modus TRACK SEARCH aus. Im LCD- Display erscheint TRK SCH.

2. Drücken Sie die SEL- Taste. Das LCD- Display zeigt 001 an; die 1 blinkt. Drücken Sie nun die Taste + bzw. -, um eine Zahl von 0 bis 9 im Einserbereich auszuwählen (Drücken Sie anschließend die SEL-Taste länger als 0,5 Sekunden, um den ausgewählten Titel abzuspielen).

3. Drücken Sie die SEL- Taste, um zur Zehnerstelle zu gelangen. Dann drücken Sie die Taste + bzw. -, um eine Zahl von 0 bis 9 im Zehnerbereich auszuwählen (Drücken Sie anschließend die SEL-Taste länger als 0,5 Sekunden, um den ausgewählten Titel abzuspielen).

4. Drücken Sie die SEL- Taste, um zur Hunderterstelle zu gelangen. Dann drücken Sie die Taste + bzw. -, um eine Zahl von 0 bis 9 im Hunderterbereich auszuwählen. Drücken Sie die SEL- Taste länger als 0,5 Sekunden, um den ausgewählten Titel abzuspielen. Falls die ausgewählte Titelnummer größer als die höchste Nummer auf der MP3- CD sein sollte, wird automatisch der letzte Titel der MP3- CD abgespielt.

-Dateisuche im MP3- Modus:

1. Drücken Sie zweimal kurz die A.P.- Taste, um den Modus FILE SEARCH auszuwählen. IM LCD- Display erscheint FILE SCH.
2. Drücken Sie die SEL- Taste einmal kurz, um den ersten Dateiordner auszuwählen und anzuzeigen. Drücken Sie nun die Taste + bzw. -, um schrittweise in das Verzeichnis zu gelangen. Drücken Sie die SEL-Taste länger als 0,5 Sekunden, um den ersten Titel des ausgewählten Verzeichnisses abzuspielen.
3. Drücken Sie die SEL- Taste einmal kurz, um den ersten Titel des Verzeichnisses auszuwählen und anzuzeigen. Drücken Sie nun die Taste + bzw. -, um schrittweise zum gewünschten Titel zu gelangen.
4. Drücken Sie die SEL- Taste einmal kurz, um den ausgewählten Titel abzuspielen.

-Alphanumerische Suche im MP3- Modus:

1. Drücken Sie dreimal kurz die A.P.- Taste, um den Modus CHARACTER SEARCH auszuwählen. Im LCD- Display erscheint CHAR SCH.
2. Drücken Sie die SEL- Taste einmal kurz, um A in der ersten Digital-Stelle von links nach rechts anzeigen zu lassen. Drücken Sie wiederholt die Taste + bzw. -, um zum gewünschten Buchstaben von A bis Z, zur gewünschten Zahl von 0 bis 9 bzw. zum Symbol * zu gelangen; A wird danach ersetzt. Drücken Sie die SEL- Taste länger als 0,5 Sekunden, um den Titel abzuspielen, dessen erster Buchstabe (bzw. Zahl) soeben ausgewählt wurde.
3. Drücken Sie einmal kurz die SEL- Taste, um A an der zweiten Digital-Stelle (von links nach rechts) anzeigen zu lassen. Drücken Sie wiederholt die Taste + bzw. -, um zum gewünschten Buchstaben (A bis Z), zur gewünschten Zahl (0 bis 9) bzw. zum Symbol * zu gelangen; A wird danach ersetzt.
4. Drücken Sie einmal kurz die SEL- Taste, um A an der dritten Digital-Stelle (von links nach rechts) anzeigen zu lassen. Drücken Sie wiederholt die Taste + bzw. -, um zum gewünschten Buchstaben (A bis Z), zur gewünschten Zahl (0 bis 9) bzw. zum Symbol * zu gelangen; A wird danach ersetzt.
5. Fahren Sie wie oben beschrieben fort, um den Buchstaben bzw. die Zahl für die vierte, fünfte .... x-te Digital-Stelle auszuwählen.
6. Halten Sie die SEL- Taste für länger als 0,5 Sekunden gedrückt, um den Titel des gewählten Namens abzuspielen.

Hinweis: Im Modus Alphanumerische Suche können Sie durch Drücken der A.P.- Taste den letzten Buchstaben bzw. die letzte Zahl löschen.

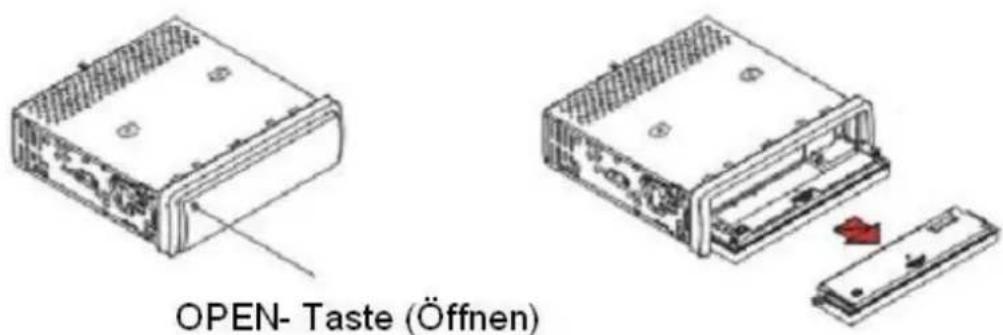

OPEN- Taste (Öffnen)

Drücken Sie diese Taste, um das vordere Bedienteil, die Frontklappe herunter zu klappen und eine CD in das CD-Fach einzulegen. Oder drücken Sie die EJ-Taste, um die CD aus dem CD-Fach zu entnehmen bzw. um das vordere Bedienteil zu entfernen.

UP- und DN- Tasten

1. Radiobetrieb: Drücken Sie mehrmals kurz die Taste >>| bzw. |<<, um manuell die Frequenz für den gewünschten Radiosender einzustellen. Drücken Sie die Taste >>| bzw. |<< länger als 0,5 Sekunden, um die automatische Sendersuche zu aktivieren.
2. CD- Betrieb: Drücken Sie die Taste >>| bzw. |<<, um den nächsten Titel abzuspielen. Drücken Sie einmal die Taste |<<, um den aktuellen Titel vom Beginn abzuspielen, drücken Sie zweimal die Taste |<<, um den letzten Titel abzuspielen. Halten Sie die Taste >>| bzw. |<< gedrückt, um vorige oder nachfolgende Titel auszuwählen.

A.P.- Taste

1. Radiobetrieb: Drücken Sie die A.P.- Taste jeweils 5 Sekunden, um sämtliche Radiosender aufzurufen. Im Display blinken hierbei die Frequenz und die Speicherplatzzahl. Wird die A.P.- Taste länger als 5 Sekunden gedrückt, wird eine Station auf dem aktuellen Frequenzband gesucht und anschließend gespeichert. Wenn die automatische Speicherung beendet ist, wird sie für jeweils 5 Sekunden automatisch durchgeführt. Drücken Sie die Tasten 1 bis 6 während der Senderspeicherung, um einen Sender zu speichern und um die Suchfunktion zu beenden.

2. CD- Betrieb: Drücken Sie wiederholt die A.P.- Taste, um einen Modus TITEL-, Datei- oder alphanumerische Suche auszuwählen.

BAND- Taste

Drücken Sie im Radio- Modus wiederholt die BAND- Taste, um das gewünschte Frequenzband auszuwählen.

PTY- Taste

Drücken Sie mehrmals kurz die PTY- Taste, um einen der folgenden Modi auszuwählen:

1. PTY MUSIC (=Programmtyp Musik)
2. PTY SPEECH (=Programmtyp Sprache)
3. PTY OFF (=Funktion Programmtyp ausgeschaltet)

Die Auswahl des PTY- Programmtyps wird durch Drücken der Speichertasten bestätigt (drücken Sie mehrmals kurz eine der 6 Speichertasten, um den PTY- Programmtyp auszuwählen). Wenn PTY MUSIC oder PTY SPEECH aktiviert ist, wird das zuvor ausgewählte PTY-Programm bzw. PTY- Wort im LCD- Display angezeigt. Falls innerhalb von 2 Sekunden keine Eingabe erfolgt, wird die vorher ausgewählte PTY-Eingabe durchsucht. Wenn in einem Suchdurchlauf die gewünschte PTY-Eingabe nicht gefunden wird, blinkt NO PTY auf dem LCD- Display. Die PTY- Eingabe wird nicht mehr angezeigt und der normale Radiobetrieb wird wieder aktiviert.

POWER- Taste

Drücken Sie zum Einschalten der Anlage eine beliebige Taste – mit Ausnahme von EJECT und OPEN. Zum Ausschalten der Anlage halten Sie die PWR- Taste länger als 0,5 Sekunden gedrückt. Nach dem erstmaligen Anschalten an einen Stromquelle muss die Taste 3 Sekunden gedrückt werden.

AF- Taste

Halten Sie die AF- Taste kurz gedrückt, um den AF- Umschaltmodus auszuwählen. Im LCD- Display wird der jeweilige Status des AF-Umschaltmodus angezeigt:

Segment off: AF- Umschaltmodus ist ausgeschaltet.

Segment on: AF- Umschaltmodus ist eingeschaltet und empfängt RDS- Informationen.

Segment blinkt: AF- Umschaltmodus ist eingeschaltet, aber es wurden noch keine RDS- Informationen empfangen.

Bei der Auswahl der AF- Umschaltmodi überprüft das Radio kontinuierlich die Stärke des Signals. Die Intervalle zwischen den Überprüfungszeiten jeder AF- Frequenz hängen von der Signalstärke des eingestellten Senders ab; von einigen Minuten bei starken Sendern bis wenigen Sekunden bei schwachen Sendern. Immer wenn die neue Frequenz stärker als die aktuelle ist, wird auf die neue Frequenz umgeschaltet. Die neue Frequenz wird hierbei für 1 bis 2 Sekunden angezeigt. Aufgrund der Kürze der Überprüfungszeit wird die Umschaltung zwischen den Frequenzen während des Radiobetriebs kaum wahrgenommen.

Wenn die AF- Funktion im UKW- Modus eingeschaltet wird, können die Funktionen SEEK (SCAN) und AUTO- MEMORY RDS- Programm nur empfangen und speichern.

Bei längerem Drücken der AF- Taste wird vom AF- Modus in den Modus REGION ON / OFF (Regionalprogramme an / aus) umgeschaltet.

Modus REGION ON (Funktion regionale Programme eingeschaltet): AF-Umschaltmodus oder PI-SEEK wird bei den Sendern durchgeführt, dessen PI-Code der gleiche wie der des aktuellen Senders ist (der PI-Code wird bei der AF-Suche überprüft).

Modus REGION OFF (Funktion regionale Programme ausgeschaltet): Der regionale Code im PI- Format wird ignoriert, wenn AF- Modus oder PI-SEEK aktiviert ist. PI- Code und Senderreichweite werden nicht überprüft, wenn AF- Suche durchgeführt wird.

MUTE- Taste (Stummschaltung)

Drücken Sie die MUTE- Taste, um den Ton aus- bzw. wieder einzuschalten. Zum Einschalten des Tons können ebenfalls die Tasten MODE, BAND, +,- oder SEL gedrückt werden.

Tasten PRESENT STATION [1-6] (gespeicherte Sender), TOP / CDP, INT, RPT und RDM

1. Radiobetrieb: Drücken Sie die entsprechende Taste kurz, um direkt zu einem gespeicherten Sender zu gelangen.
   Wird die Taste länger als 1 Sekunde gedrückt, wird der aktuelle Sender gespeichert.
   Im ausgewählten Modus PTY- Programm sind die vorgespeicherten Sendertasten wie folgt belegt:

PTY- MUSIC

English Deutsch

1. Pop M, Rock M Popmusik, Rockmusik
2. Easy M, Light M Leichte Musik
3. Classic M, other M. Klassik, andere Musik
4. Jazz, Country Jazz, Country
5. Nation M, Oldies Schlager, Oldies

PTY- Sprache

English Deutsch

1. News, Affairs, Info Nachrichten, Ereignisse, Informationen
2. Sport, Educate, Drama Sport, Bildung, Drama
3. Culture, Science, Varied Kultur, Wissenschaft, Verschiedenes
4. Weather, Finance, Children Wetter, Finanzen, Kinder
5. Social, Religion, Phone in Soziales, Religion, Hörerbeteiligung

6. Travel, Leisure, Document Reisen, Freizeit, Dokumentar

7. CD- Betrieb: Drücken Sie die TOP / CDP- Taste, um die Wiedergabe anzuhalten; ein weiterer Tastendruck führt die Wiedergabe fort. Halten Sie die Taste länger als 0,5 Sekunden gedrückt, um den ersten Titel der CD abzuspielen. Drücken Sie die INT- Taste, um die ersten 10 Sekunden jedes Titels anzuspielen. Drücken Sie die Taste erneut, um den INT- Modus zu stoppen und den aktuell ausgewählten Titel abzuspielen. Drücken Sie die RPT- Taste, um den aktuellen Titel wiederholt abzuspielen. Drücken Sie die Taste erneut, um den Wiederholungsmodus zu verlassen. Drücken Sie die RDM- Taste, um die Titel in zufälliger Reihenfolge abzuspielen. Drücken Sie die Taste erneut, um diesen Modus zu verlassen.

8. MP3- Modus: Den Tasten M5 und M6 ist bei normaler Wiedergabe die Funktion „10 Titel vor und zurück“ zugewiesen.

MODE- Taste

Drücken Sie die MODE- Taste, um zwischen Radio- und CD- Betrieb zu wählen.

TA- Taste (Verkehrsmeldung)

Drücken Sie die TA- Taste, um den TA- Modus zu aktivieren bzw. zu deaktivieren.

Wird der TA- Modus aktiviert (TA erscheint im LCD- Display), wird nach einem Sender gesucht, der Verkehrsmeldungen ausstrahlt; TA SEEK erscheint für einige Zeit im LCD- Display.

Während der Übermittlung einer Verkehrsmeldung:

1. Befindet sich die Anlage im CD- Modus, wird temporär in den Radiomodus gewechselt.
2. Es wird temporär zu einem mit EON verbundenen Sender gewechselt, wenn EON eine Verkehrsmeldung im anderen Sender entdeckt. Im LCD-Display erscheint TP.
3. Falls der Lautstärkeregler auf eine niedrigere Position als „20“ eingestellt ist, wird dieser auf „20“ erhöht. Sobald die Verkehrsmeldung beendet wurde, wird der Lautstärkeregler wider auf die vorherige Lautstärke gesetzt. Sollte die Lautstärke während der Verkehrsmeldung angepasst werden, gilt die vorige Lautstärke.

* TA- Unterbrechungsfunktion:

Die aktuelle Verkehrmeldung wird unterbrochen, wenn diese Taste gedrückt wird. Dadurch bleibt der Ta- Modus jedoch weiterhin aktiviert.

Während der TA- Modus aktiviert ist, können die Funktionen SEEK (SCAN), AUTO MEMORY nur empfangen und abgespeichert werden, wenn der Indentifikationscode des Verkehrsprogramms empfangen wurde.

Wenn der TA- Modus aktiviert ist, kann der Programm- Identifikationscode während einer bestimmten Zeit nicht empfangen werden.

Problembehebung

Mit der folgenden Liste können einige häufig auftretende Probleme behoben werden. Falls die Störungen auch nach Prüfen der Checkliste nicht behoben werden können, kontaktieren Sie den nächsten Kundendienst.

Störung	Ursache	Lösung
Kein Strom	Die Zündung des Autos ist nicht eingeschaltet.Sicherung durchgebrannt	Wenn die Stromzufuhr richtig am Gerät angeschlossen ist, Zündung auf "ACC" stellen.Sicherung austauschen
CD kann nicht eingelegt werden	Es befindet sich bereits eine CD im CD-Spieler.	Die CD herausnehmen und eine neue CD einlegen.
Die CD kann vom Gerät nicht gelesen werden	Die CD wurde falsch herum eingelegtDie CD ist sehr schmutzig oder defektZu hohe Innentemperatur im Auto	CD mit der beschrifteten Seite nach oben einlegenCD reinigen oder eine neue CD einlegenInnentemperatur auf normale Bedingungen abkühlen lassen
Kein Ton	Laustärkeregler zu leise eingestelltVerkabelung nicht korrekt	Lautstärke wie gewünschteinstellenVerkabelung prüfen
Die Tasten funktionieren nicht	Der eingebaute Micro-computer arbeitet nicht, was wahrscheinlich auf Geräusche zurückzu-führen istFrontplatte nicht korrekt eingesetzt	Funktiostaste RESET drückenFrontplatte korrekt einsetzen
Der Ton ist holperig	Einbauwinkel beträgt über 30 GradCD ist schmutzig oder defekt	Einbauwinkel auf unter 30 Grad korrigierenCD reinigen oder eine neue CD einlegen
Das Radio funktioniert nicht	Antennenkabel ist nicht angeschlossen	Antennenkabel fest einsetzen
Keine automatische Sendersuche	Radiosignale zu schwach	Sender manuell einstellen

Handhabung der CDs

-Reinigen Sie die CD vor dem Abspielen mit einem sauberen fusselfreien Tuch.

-Reinigen Sie die CD in der durch die Pfeile angegebenen Richtung.

Hinweis: Verwenden Sie keine Lösungsmittel wie Benzin oder Terpentin. Kommerziell verfügbare Reinigungsmittel oder antistatische Sprays können Schäden am Gerät verursachen.

Legen Sie die CD nicht mit der Beschriftung nach unten ein. Dies könnte das Gerät beschädigen.

Hinweis: Versuchen Sie nicht, eine weitere CD einzulegen, wenn sich bereits eine andere im Gerät befindet. Dies könnte das Gerät beschädigen.

-Halten Sie die CD am Rand und berühren sie nicht die Oberfläche.
-Halten Sie die CD sauber.
-Kleben Sie kein Papier oder Klebeband auf die CD.
-Setzen Sie die CD nicht direkter Sonneneinstrahlung oder Wärmequellen wie Heißluftleitungen aus.
-Lassen Sie die CD's nicht im Auto, wenn diese durch direkte Sonneneinstrahlung stark erhitzt werden können.

Stromversorgung: DC 13,8 V

Stromverbrauch: 7A Max.

Ausgangsleistung 4 x 7 W

UKW- Sektion:

Frequenzbereich: 87,5 MHz – 108,0 MHz

Nutzbare Empfindlichkeit: 3uV

I.F. Frequenz: 10,7 MHz

MW- Sektion:

Frequenzbereich: 522 kHz – 1620 kHz

I.F. Frequenz: 450 kHz

Nutzbare Empfindlichkeit: 40dB

LINE- OUT (optional)

Ausgang: CD Max. 1200mV

CD- Player:

System: Compact Disc Audio System

Verwendbare CDs: CD/CD-R/CD-RW/MP3

Anzahl der Quantisierungsbits: 1 Bit

Signal Format: Sampling Frequenz 44.1 kHz

Frequenzeigenschaften: 20-100 Hz <= 5 dB

10-20 kHz <= 5 dB

Rauschabstand: CD: 50 dB [1 khz]

Anzahl der Kanäle: 2 Stereokanäle

Gehäuseabmessungen: 178 (B) x 50 (H) x 165 (T) mm

Nutzungshinweise

Sehr geehrter Rundfunkteilnehmer!

Dieses Rundfunkgerät darf gemäß der gültigen EG-Richtlinie von jedermann betrieben werden.

Das Gerät entspricht den zur Zeit geltenden europäischen und harmonisierten nationalen Normen. Die Kennzeichnung bietet Ihnen die Gewähr, dass die für das Gerät geltenden Richtlinien der elektromagnetischen Verträglichkeit eingehalten werden.

Kennzeichnung:

e - Zeichen entsprechend der EU Kfz - EMV - Richtlinie 95/54/EG genehmigt den Betrieb in Kraftfahrzeugen (Klasse M,N und O), die nach dem 01.01.1996 ihre Typenzulassung erhalten haben. Die vollständige Konformitätserklärung können Sie unter www.aeg-itm.de einsehen.

e 13

Gewährleistung\*

Die ITM Technology AG leistet für Material und Herstellung des Gerätes eine Gewährleistung von 24 Monaten ab dem Kauf.

Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege, wie Quitung, Rechnung, Kassenzettel oder Lieferschein, auf.

Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Gewährleistung werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Innerhalb der Gewährleistung wird nach eigener Wahl die Gewährleistung durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in unser Eigentum über. Durch den Gerätetausch erneuert oder verlängert sich die Gewährleistung nicht automatisch, es bleibt die ursprüngliche Gewährleistungszeit des Erstgerätes bestehen, diese endet nach 24 Monaten.

Von der Gewährleistung ausgenommen sind Schäden, die auf unsachgemässen Gebrauch, auf Verschleiss, auf Eingriff durch Dritte oder auf höhere Gewalt zurückzuführen sind. Die Gewährleistung erfasst nicht Verbrauchsmaterialien (Akku, Batterien, Verpackung, usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Unser Kundendienst steht Ihnen selbstverständlich auch nach Ablauf der Gewährleistung weiterhin zur Verfügung. Nach Ablauf der Gewährleistung bzw. für Schäden, für die wir keine Gewährleistung übernehmen können, erhalten Sie einen Kostenvoranschlag.

Reparaturanschrift\*

JKD GmbH

Kunden-Hotline* Tel.: [phone]

Fürther Str. 21

Fax: [phone]

D-90429 Nürnberg E-Mail : [e-mail]

Hotline-Zeiten: Montag bis Donnerstag von 08:00 Uhr bis 17:00 Uhr

Freitag von 08:00 Uhr bis 16:00 Uhr

* Die Gewährleistung, Reparaturanschrift und Kunden-Hotline gelten nur in der BRD.

Index

A

AF 2, 8, 12, 13

B

BAND- Taste 2, 8, 11

E

Einbauablauf 6

F

FADER 9

Frontplatte 1, 5, 6, 7

Funktion der Bedienelemente 9

G

Geräteeinbau 6

L

Lage der Bedienelemente 8

Lautsprecher 5

Lautstärkeregler 4, 15
