BEDIENUNGSANLEITUNG EBO 963 BOMANN

E-Mail: [e-mail]

Internet: www.bomann.de

1 Allgemeines....4

1.1 Informationen zu dieser Anleitung ....4
1.2 Symbolerklärung....4
1.3 Haftungsbeschränkung....5
1.4 Garantie....5

2 Sicherheit....6

2.1 Bestimmungsgemäße Verwendung....6
2.2 Sicherheitshinweise 6

3 Überblick....10

3.1 Überblick EBO 963....10
3.2 Die Bedienelemente des EBO 963....11
3.2.1 Der Temperaturwähler .....11
3.2.2 Die Digitalzeitschaltuhr .....11
3.2.3 Der Funktionswähler 12

4 Vor der ersten Benutzung ....13

4.1 Einbauofen aufheizen 13

5 Einbaubackofen benutzen....15

5.1 Backblech, Fettpfanne und Grillrost entnehmen....15
5.2 Temperatur- und Funktionswähler benutzen .....17
5.3 Wärmeableitblech für Grillvorgang anbringen .....18

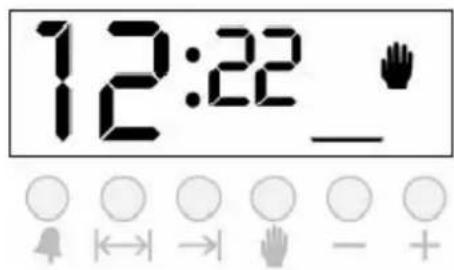

5.4 Die Digitalzeitschaltuhr bedienen....21
5.4.1 Übersicht....21

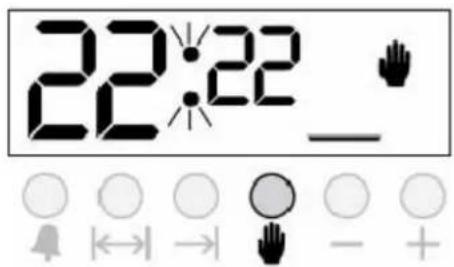

5.4.2 Uhrzeit einstellen 21

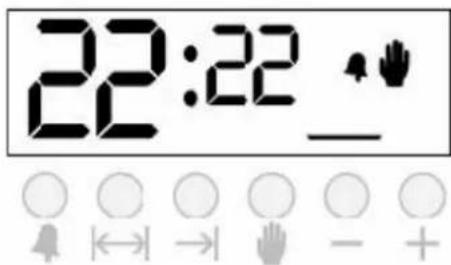

5.4.3 Weckerfunktion einstellen....22

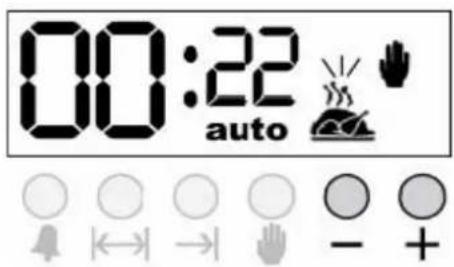

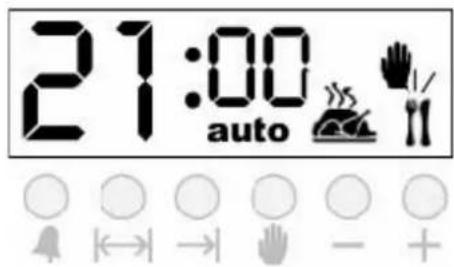

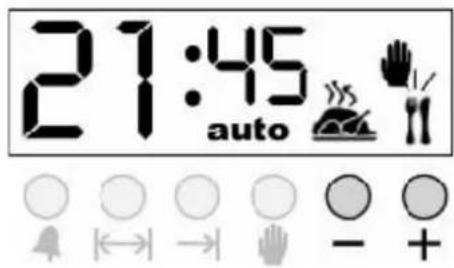

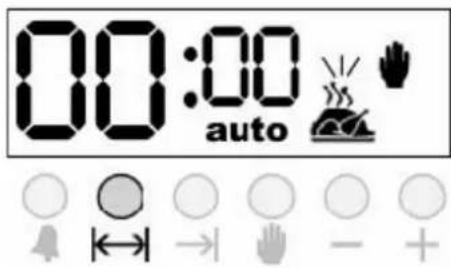

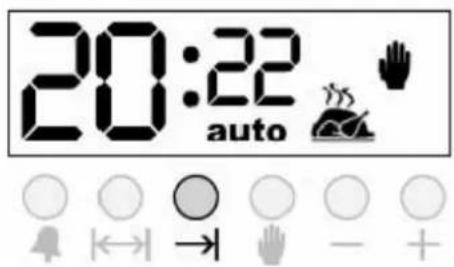

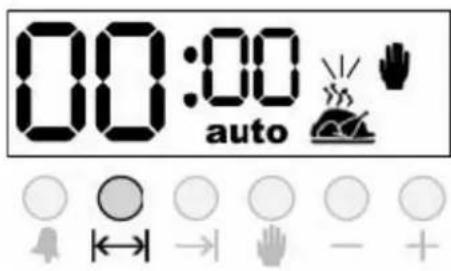

5.4.4 Automatisches Backen/Grillen einstellen ..... ....23

6 Reinigung und Pflege 28

6.1 Backraum reinigen....28

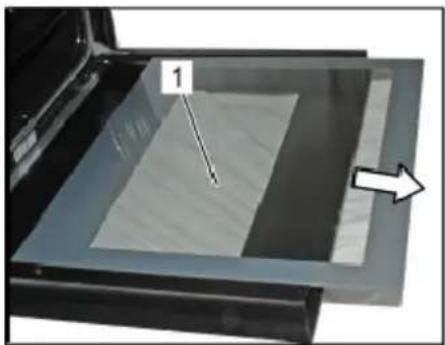

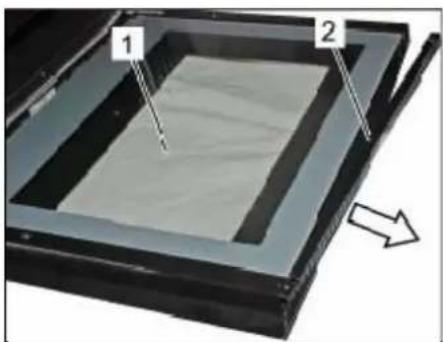

6.2 Scheibe der Backraumtür reinigen....28

7 Störungen....30

7.1 Störungsbeseitigung....30
7.2 Leuchtmittel wechseln ....30

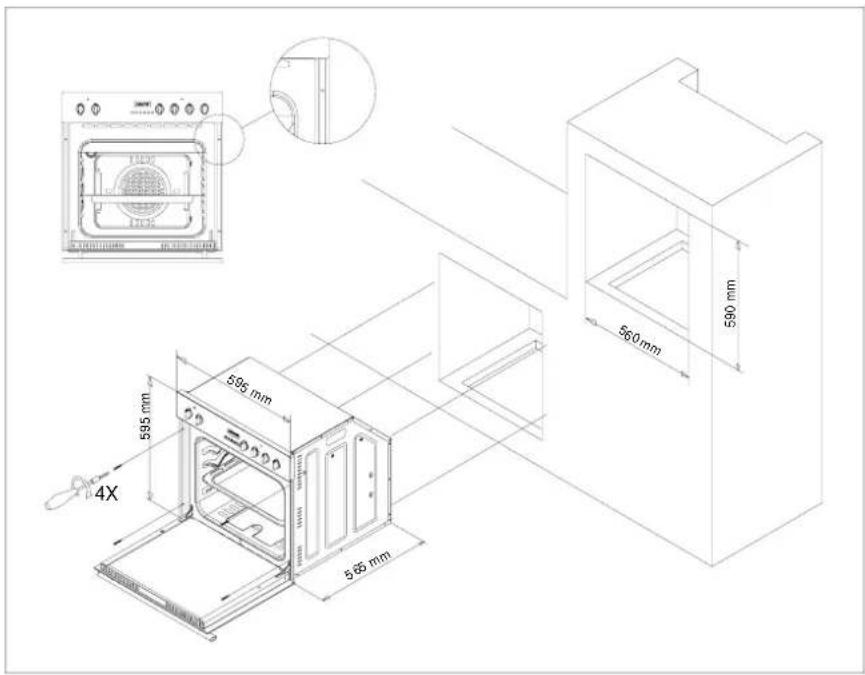

8 Installation 32

8.1 Installation 32

9 Technische Daten ....33

10 Entsorgung....33

1 Allgemeines

1.1 Informationen zu dieser Anleitung

Vielen Dank, dass Sie sich für den Einbaubackofen EBO 963 entschieden haben.

Diese Anleitung ermöglicht Ihnen den sicheren und effizienten Umgang mit dem Gerät.

Lesen Sie diese Bedienungsanleitung vor dem Einbau und der ersten Benutzung des Geräts sorgfältig durch.

Bewahren Sie diese Anleitung dauerhaft auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Anleitung mit.

Die Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung des Geräts abweichen.

1.2 Symbolerklärung

Sicherheitshinweise

Sicherheitshinweise sind in dieser Anleitung durch Symbole gekennzeichnet. Die Sicherheitshinweise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen.

Halten Sie die Sicherheitshinweise immer ein und handeln Sie umsichtig, um Unfälle, Personen- und Sachschäden zu vermeiden.

WARNUNG

... weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT

... weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.

CHTIG

... weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.

... hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor.

Handlungsanweisungen und Aufzählungen

Für Handlungsanweisungen und Aufzählungen werden die folgenden Zeichen verwendet.

▶ 1-Schritt-Handlungsanweisung

1. Schritt für Schritt-Handlungsanweisungen (Abfolge)

2.

- Handlungsanweisung (Untergliederung der Schritt für

Schritt-Handlungsanweisung)

Aufzählung

Symbolisiert automatische Abfolgen und Ergebnisse.

1.3 Haftungsbeschränkung

Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, des Stands der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

■ Nichtbeachtung der Anleitung

■ Nichtbestimmungsgemäßer Verwendung

■ Eigenmächtiger Umbauten

■ Technischer Veränderungen

■ Verwendung nicht zugelassener Ersatzteile

Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder aufgrund neuester technischer Änderungen von den hier beschriebenen Erläuterungen und Darstellungen abweichen.

1.4 Garantie

ii Die Kundendienstadresse und Garantiebestimmungen liegen dieser Bedienungsanleitung gesondert bei.

2 Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät darf nur im eingebauten Zustand im Haushalt zum Backen, Garen, Trocknen und Grillen von Lebensmitteln und Speisen eingesetzt werden. Das Gerät ist für eine gewerbliche Nutzung nicht geeignet.

Jede weitere Verwendung des Geräts gilt als nicht bestimmungs- gemäß und ist untersagt.

Insbesondere die im Folgenden aufgeführten Tätigkeiten gelten als nicht bestimmungsgemäß und dürfen auf keinen Fall mit dem Gerät ausgeführt werden:

Das Trocknen von Lebewesen, Kleidern, Kunststoffen oder Papier in dem Gerät. Es besteht Brandgefahr.
Der Einsatz des Geräts zum Heizen von Räumen. Es besteht Brandgefahr.
Das Betreiben des Geräts im nicht eingebauten Zustand. Es besteht die Gefahr, dass elektrische Bauteile berührt werden.

2.2 Sicherheitshinweise

WARNUNG

Beachten und befolgen Sie stets die nachfolgenden Sicherheitshinweise, um Unfälle, Verletzungen und Sachschäden zu vermeiden.

zu Kindern

Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es mit größter Vorsicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.
■ Verpackungsfolien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

zur Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben, dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

■ Verwenden Sie das Gerät ausschließlich im eingebauten Zustand, damit keine spannungsführenden Bauteile offen liegen und berührt werden können.
■ Fassen Sie den Stecker niemals mit nassen Händen an.
- Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte reißen.

zum Gebrauch

Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird oder mit Hitzequellen in Berührung kommt.
■ Verwenden Sie nie Verlängerungskabel.
- Öffnen Sie niemals das Gehäuse des Geräts.
■ Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die in dieser Bedienungsanleitung angegebene Nennspannung mit der Spannung in Ihrem Haushalt übereinstimmt.
Lassen Sie die Montage dieses Gerätes an nichtstationären Montageorten (z. B. Schiffen) sowie sämtliche Reparaturarbeiten nur durch qualifiziertes Fachpersonal durchführen.

■ Verwenden bzw. tragen Sie immer Backhandschuhe und langärmlige Kleidung beim Hantieren in der Backkammer oder beim Einschieben und Entnehmen von Speisen, Backblechen und Grillrosten. Halten Sie Abstand zu Hitzequellen. Es besteht Verbrennungsgefahr.
Gießen Sie niemals Wasser direkt auf Backblech, Grillrost oder in die Backkammer. Dadurch entsteht heißer Dampf, der schwere Verbrühungen verursachen kann. Zusätzlich kann der plötzliche Temperaturwechsel das Gerät beschädigen.
Lassen Sie das Gerät bei der Verwendung von Fetten, Ölen und alkoholischen Flüssigkeiten niemals unbeaufsichtigt, da sich diese entzünden können. Es besteht Brandgefahr.
Benutzen Sie kein Geschirr aus Kunststoff. Es schmilzt bei hohen Temperaturen und beschädigt das Gerät.
Kochen Sie keine Dosen mit dem Gerät ein. Dadurch kann Überdruck entstehen, der die Dosen zum Platzen bringt und das Gerät beschädigt.
■ Vermeiden Sie das Hin- und Herschieben und Abstellen von Gegenständen wie Töpfen und Pfannen auf dem Boden der Backkammer und legen Sie den Boden nie mit Alufolie aus. Der Boden der Backkammer wird dadurch beschädigt.
■ Stellen Sie niemals schwere Gegenstände auf die geöffnete Backkammertür oder setzen und stellen Sie sich auf diese. Das Gerät wird dadurch beschädigt.
Achten Sie stets darauf, dass nichts zwischen dem Gerät und der Backkammertür eingeklemmt wird.
■ Feuchtigkeit von Speisen kann zu Korrosion im Gerät führen. Decken Sie daher Speisen bei Aufbewahrung in der Backkammer stets zu.
■ Die Restwärme des Geräts kann zum Warmhalten von Speisen genutzt werden. Schalten Sie das Gerät dafür aber niemals

aus. Lassen Sie die gewählte Heizart eingeschaltet und stellen Sie eine niedrige Temperatur ein. Andernfalls entsteht eine Luftfeuchtigkeit, die Möbelfronten und Arbeitsplatten beschädigen kann.

Benutzen Sie immer das Wärmeableitblech, wenn Sie das Gerät mit der Heizart "Grillen" betreiben. Andernfalls können die Bedienelemente beschädigt werden.

zur Reinigung und Pflege

■ Reinigen Sie das Gerät niemals mit einem Wasserstrahl oder Dampfreiniger. Es besteht Kurzschlussgefahr.

■ Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, Stahlwolle oder andere hartkantige Hilfsmittel. Diese beschädigen die Oberflächen.

■ Reinigen Sie das Gerät je nach Verschmutzungsgrad der Oberflächen nur mit einem feuchten Tuch und handelsüblichen, lebensmittelechten Reinigern.

zur Installation

Tragen Sie bei der der Installation Schutzhandschuhe, um Hautabschürfungen und Verletzungen durch scharfe Kanten und spitze Ecken zu vermeiden.

Die Luftöffnungen an der Rückseite des Geräts dürfen nicht verdeckt werden. Dadurch kann ein Hitzestau entstehen und das Gerät beschädigen. Zusätzlich muss zwischen Rückwand des Geräts und der nächsten Fläche oder Wand ein Abstand von 85 mm bestehen.

Das Gerät darf nur in Gehäuse oder Einbauschränke eingesetzt werden, die bis 120°C hitzebeständig sind.

Montieren Sie keine Wärmeschutzleisten. Diese behindern die Kühlluftzufuhr des Geräts und beschädigen dieses.

zum Transport und Versand

■ Transportieren und heben Sie das Gerät nur unter Verwendung von Schutzhandschuhen. Es besteht Verletzungsgefahr.

■ Versenden Sie das Gerät in der Originalverpackung oder einer ähnlich gut ausgepolsterten Verpackung, damit es keinen Schaden nimmt.

zu Umbauten und Veränderungen am Gerät

Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am Gerät weder Veränderungen noch An- und Umbauten vorgenommen werden.

3 Überblick

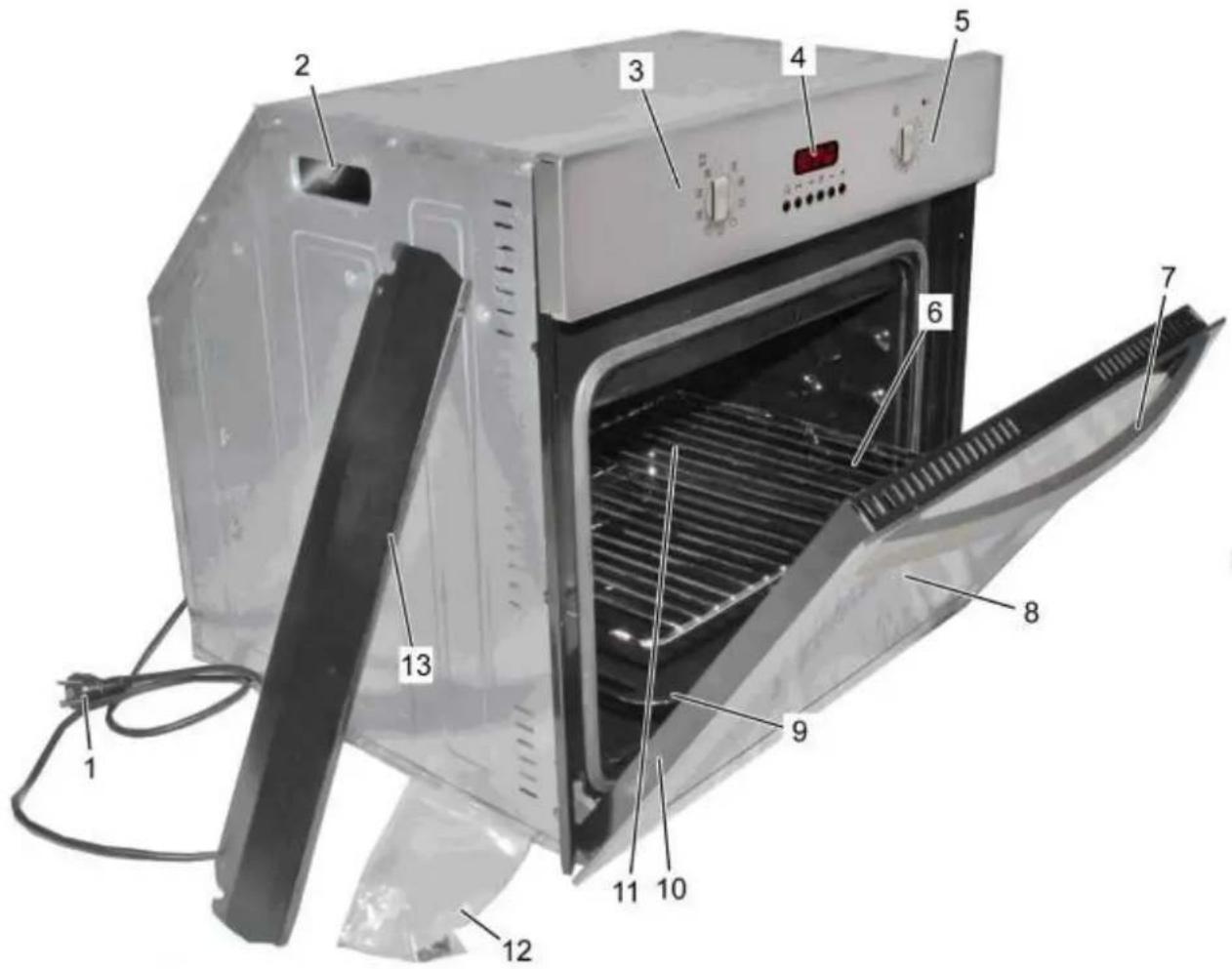

3.1 Überblick EBO 963

1 Stecker
2 Griff (an beiden Seiten vorhanden)
3 Temperaturwähler
4 Digitalsteuerung
5 Funktionswähler
6 Grillrost
7 Türgriff

8 Türscheibe
9 Backblech
10 Backofentür
11 Backraum
12 Einbauschrauben
13 Wärmeableitblech (zum Schutz der Bedienelemente beim Grillen)

3.2 Die Bedienelemente des EBO 963

Das Gerät verfügt über drei Bedienelemente an der Frontseite: Den Temperaturwähler, die Digitalzeitschaltuhr und den Funktionswähler.

3.2.1 Der Temperaturwähler

Der Temperaturwähler (Abb. 2) dient zum Einstellen der Back- und Grilltemperatur. Sie können Temperaturen zwischen 50°C und 280°C (MAX) einstellen.

Durch Drehen des Temperaturwählers kann diese entsprechend der gewünschten Temperatur eingestellt werden. Die Temperaturskala befindet sich an der Seite des Temperaturwählers.

Abb. 2: Temperaturwähler

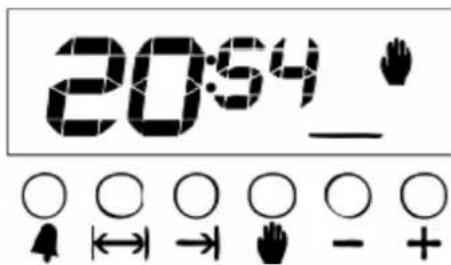

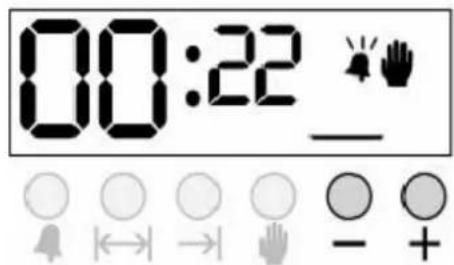

3.2.2 Die Digitalzeitschaltuhr

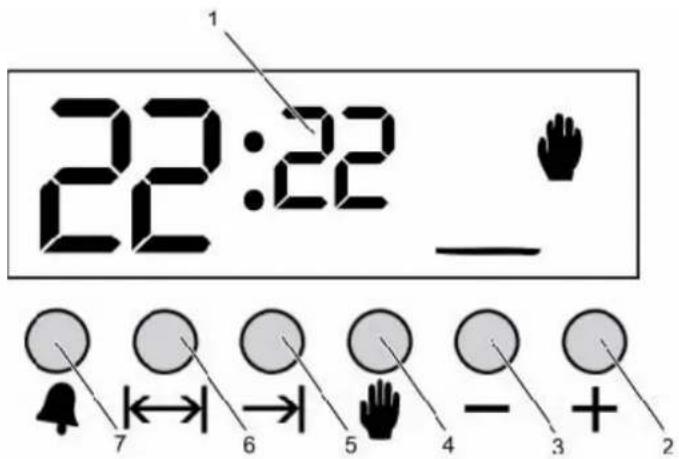

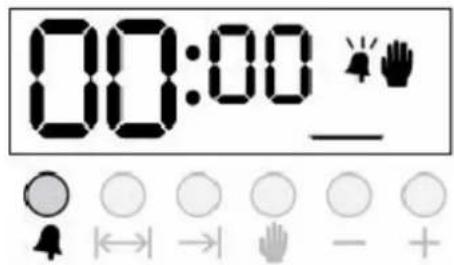

Die Digitalzeitschaltuhr (Abb. 3) dient zum Einstellen der Back- und Grillzeiten sowie dem automatischen Einschalten und Starten von Back- und Grillvorgängen.

Abb. 3: Digitalzeitschaltuhr

3.2.3 Der Funktionswähler

Abb. 4: Funktionswähler

Der Funktionswähler (Abb. 4) dient zum manuellen Ein-/- Ausschalten des Geräts und zum Einstellen der Heizart.

Ist das Gerät ausgeschaltet, befindet sich der Funktionswähler auf der Aus-Position (Abb. 4/1).

Durch Drehen des Funktionswählers kann die gewünschte Backofenfunktion eingestellt werden. Die Symbole sind außerhalb des Wählers auf der Blende erkennbar.

Um das Gerät einzuschalten und eine Heizart einzustellen, drehen Sie den Funktionswähler, bis das Symbol für die gewünschte Heizart nach oben zeigt:

Aus-Position

Heizart Heißluft: Mit einer zusätzliche Heizung hinter dem Backofenventilator werden durch einen heißen Luftstrom die Speisen von allen Seiten gleichmäßig erwärmt.

Heizart Ober- und Unterhitze mit Umluft: Die Wärme wird von oben und unten an die Speise herangeführt. Zusätzlich ist ein Ventilator eingeschaltet, der die Luft umwälzt.

Heizart Grillen mit Umluft: Der Heizkörper heizt auf die zum Grillen notwendige Temperatur. Zusätzlich ist ein Ventilator eingeschaltet, der die Luft umwälzt.

Heizart Grillen: Der Heizkörper heizt auf die zum Grillen notwendige Temperatur.

Heizart Unterhitze: Die Wärme wird nur von unten an die Speise herangeführt.

Heizart Oberhitze: Die Wärme wird nur von oben an die Speise herangeführt.

Heizart Ober- und Unterhitze: Die Wärme wird von oben und unten an die Speise herangeführt.

Heizart Unterhitze mit Umluft: Die Wärme wird von unten an die Speise herangeführt. Zusätzlich ist ein Ventilator eingeschaltet, der die Luft umwälzt.

Heizart Auftauen: Es wird ein Ventilator eingeschaltet, der die Luft ohne eine Heizfunktion umwälzt.

4 Vor der ersten Benutzung

Bevor Sie Ihren Einbauofen zum Zubereiten von Speisen be- nutzen, heizen Sie das Gerät einmal im leeren Zustand auf und reinigen Sie das Backblech und den Grillrost.

4.1 Einbauofen aufheizen

CHTIG

Entfernen Sie vor dem Aufheizen des Geräts alle eventuell vorhandenen Aufkleber von Backblech, Grillrost und Backraum. Entfernen Sie weiterhin eventuell vorhandene Schutzfolien oder Transportsicherungen von dem Gerät.

Um das Gerät erstmalig aufzuheizen:

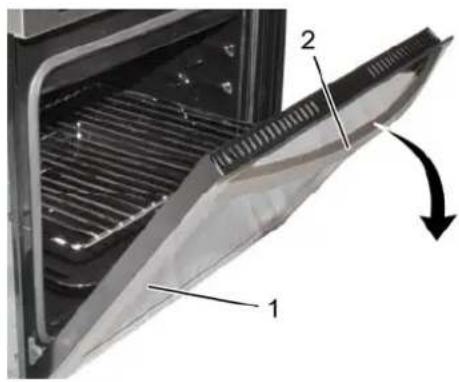

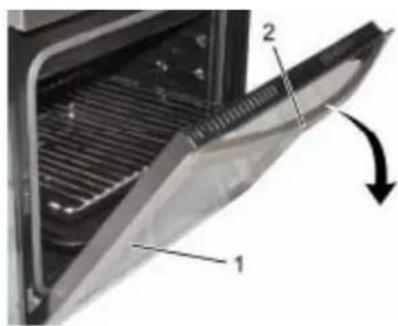

Abb. 1: Backofentür öffnen

1. Öffnen Sie die Backofentür (Abb.1/1), in dem Sie diese am Griff (Abb. 1/2)) nach unten klappen.

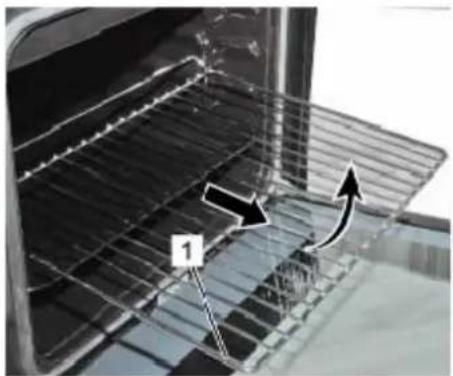

Abb. 2: Backblech /Grillrost entnehmen

1. Ziehen Sie das Backblech und/oder den Grillrost (Abb. 2/1) bis zum Anschlag nach vorne.
2. Nehmen Sie das Backblech und/oder den Grillrost nach oben heraus.
3. Stellen Sie sicher, dass sich keine brennbaren Materialien im Backraum befinden.
4. Reinigen Sie den Backraum sowie die Innenseite der Backofentürtür mit einem feuchten Tuch von eventuellen Verunreinigungen.
5. Reinigen Sie das Backblech und den Grillrost gründlich mit Wasser und handelsüblichem Spülmittel und trocknen Sie Backblech und den Grillrost mit einem weichen Tuch ab.

Vor der ersten Benutzung

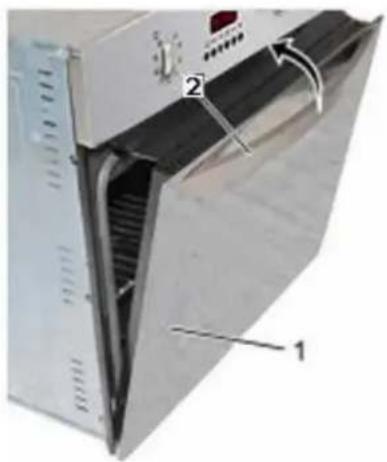

Abb. 3: Backofentür schließen

1. Schließen Sie die Backofentür (Abb. 3/1) in dem Sie die Backofentür am Griff (Abb.3/2) nach oben klappen.

Abb. 4: Temperatureinstellung

1. Stellen Sie durch Drehen des Temperaturwählers eine gewünschte Temperatur von bis 280°C ein (Abb. 4).

Abb. 5: Funktion einschalten

1. Stellen Sie durch Drehen den Funktionswähler auf das Symbol der Betriebsart "Ober- und Unterhitze" (3.2.3 Funktionswähler, Seite 12) ein. Das Gerät heizt auf.

2. Lassen Sie das Gerät 45 Minuten heizen.

Abb. 6: Funktion ausschalten

1. Schalten Sie das Gerät nach 45 Minuten aus. Drehen Sie dazu den Funktionswähler auf die Aus-Position.

W I C

Lassen Sie die Backkammertür beim Abkühlen des Gerätes geschlossen. Eventuell austretender Dampf bei geöffneter Backkammertür kann auf Dauer zu Beschädigungen an benachbarten Gegenständen führen.

5 Einbaubackofen benutzen

VORSICHT

Tragen Sie bei der Bedienung des Geräts stets langärmlige Kleidung und Backhandschuhe. Das Gerät und seine Bauteile werden sehr heiß und verursachen bei Berührung Verbrennungen.

YORSICHT

Beim Öffnen und Schließen der Backofentür während des Betriebs kann heißer Dampf entweichen, der Verbrühungen verursachen kann. Halten Sie beim Öffnen und Schließen der Backofentür keine Körperteile über den Backraum.

5.1 Backblech und Grillrost entnehmen

Wenn Sie das Backblech oder den Grillrost aus dem Ofen herausziehen oder entnehmen wollen, schalten Sie das Gerät vorher aus und lassen Sie es auf Umgebungstemperatur abkühlen.

YORSICHT

Wenn Sie das Backblech oder den Grillrost während des Betriebs entnehmen oder herausziehen möchten, tragen Sie unbedingt Backhandschuhe zum Schutz vor Verbrennungen.

Backblech und Grillrost sind mit einer Ausziehsicherung versehen. Diese verhindert ein Herausrutschen des Backblechs oder Grillrosts, wenn diese nur teilweise herausgezogen werden sollen.

Um das Backblech oder den Grillrost zu entnehmen:

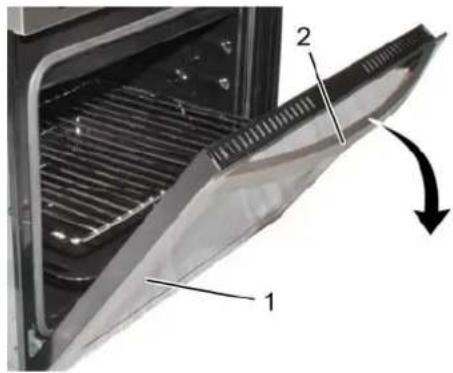

Abb. 1: Backraumtür öffnen

1. Öffnen Sie die Backraumtür (Abb. 1/1), in dem Sie diese am Griff (Abb. 1/2) nach unten klappen.

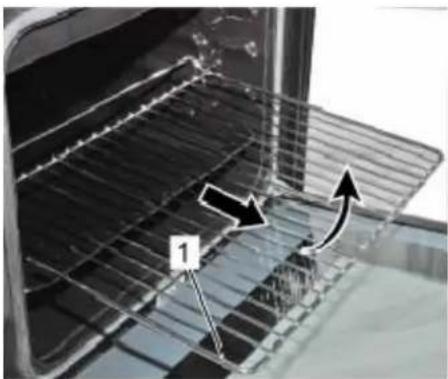

Abb. 2: Backblech /Grillrost entnehmen

1. Ziehen Sie das Backblech und/oder den Grillrost (Abb. 2/1) bis zum Anschlag nach vorne.

2. Nehmen Sie das Backblech und/oder den Grillrost nach oben heraus.

5.2 Temperatur- und Funktionswähler benutzen (manuell)

Abb. 3: Temperatur einstellen

Abb. 4: Heizart einstellen

1. Stellen Sie die gewünschte Temperatur ein. Drehen Sie dazu den Temperaturwähler (Abb. 3), bis auf die gewünschte Temperatur.

2. Stellen Sie die gewünschte Heizart ein. Drehen Sie dazu den Funktionswähler, bis das entsprechende Symbol nach oben zeigt:

Aus-Position

Heizart Heißluft: Mit einer zusätzliche Heizung hinter dem Backofenventilator werden durch einen heißen Luftstrom die Speisen von allen Seiten gleichmäßig erwärmt.

Heizart Ober- und Unterhitze mit Umluft: Die Wärme wird von oben und unten an die Speise herangeführt. Zusätzlich ist ein Ventilator eingeschaltet, der die Luft umwälzt.

Heizart Grillen mit Umluft: Der Heizkörper heizt auf die zum Grillen notwendige Temperatur. Zusätzlich ist ein Ventilator eingeschaltet, der die Luft umwälzt.

Heizart Grillen: Der Heizkörper heizt auf die zum Grillen notwendige Temperatur.

☐ Heizart Unterhitze: Die Wärme wird nur von unten an die Speise herangeführt.

Heizart Oberhitze: Die Wärme wird nur von oben an die Speise herangeführt.

Heizart Ober- und Unterhitze: Die Wärme wird von oben und unten an die Speise herangeführt.

Heizart Unterhitze mit Umluft: Die Wärme wird von unten an die Speise herangeführt. Zusätzlich ist ein Ventilator eingeschaltet, der die Luft umwälzt.

Heizart Auftauen: Es wird ein Ventilator eingeschaltet, der die Luft ohne eine Heizfunktion umwälzt.

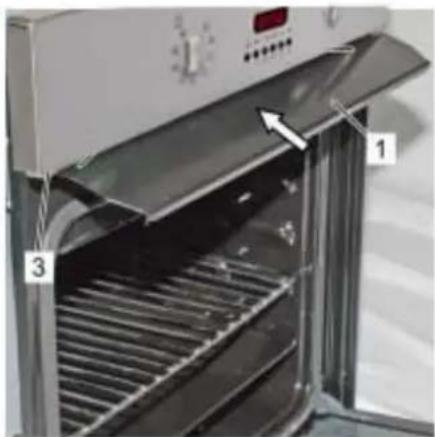

5.3 Wärmeableitblech für Grillvorgang anbringen

Die Backofentür muss während des Betriebs mit der Heizart "Grill"

□ geöffnet sein. Aus diesem Grund liegt dem Gerät ein

Wärmeableitblech bei. Das Wärmeableitblech sorgt als

Abstandshalter für die nötige Türöffnung und schützt die

Bedienelemente vor der austretenden Hitze.

VARNUNG

Das Wärmeableitblech erhitzt sich während des Grillens.

Berühren Sie das Blech niemals während des Grillvorgangs.

Vor Starten des Grillvorgangs muss immer das Backblech unter den Grillrost geschoben werden.

Dadurch wird herabtropfendes Fett aufgefangen und das Gerät vor Beschädigungen geschützt.

Um das Wärmeableitblech anzubringen:

1. Öffnen Sie die Backofentür (Abb. 5/1), indem Sie diese am Griff nach unten klappen (Abb. 5/2).

Abb. 5: Backofentür öffnen

Einbaubackofen benutzen

Abb. 6: Wärmeableitblech aufschieben

1. Schieben Sie das Wärmeableitblech (Abb. 6/1) mit den Halterungsschlitzen (Abb. 6/2) auf die entsprechenden Halterungen unter der Bedienleiste (Abb. 6/3) des Geräts.

Abb. 7: Grillen mit Wärmeableitblech

1. Klappen Sie die Backofentür (Abb. 7/1) am Griff (Abb. 7/2) nach oben, bis sie gegen das Wärmeableitblech stößt.

Um den Hitzeschild abzunehmen:

Abb. 8: Backofentür öffnen

1. Öffnen Sie die Backofentür (Abb. 8/1), indem Sie diese am Griff nach unten (Abb. 8/2) klappen.

WARNUNG

Das Wärmeableitblech erhitzt sich während des Grillens. Tragen Sie daher bei der Demontage des Bleches Backhandschuhe zum Schutz vor Verbrennungen oder schalten Sie das Gerät aus und lassen Sie es auf Umgebungstemperatur abkühlen.

Abb. 9: Wärmeableitblech abziehen

1. Ziehen Sie das Wärmeableitblech (Abb. 9/1) von den Halterungen unter der Bedienleiste des Geräts ab.

5.4 Die Digitalzeitschaltuhr bedienen

5.4.1 Übersicht

Abb. 10: Digitaltzeitschaltuhr

1	Display		5	Taste	Fertigzeit
2	Taste	Plus	6	Taste	Zeitspanne
3	Taste	Minus	7	Taste	Alarm
4	Taste	Hand

Bei der Erstinbetriebnahme und nach einem Stromausfall muss immer die Taste Hand einmalig gedrückt werden.

5.4.2 Uhrzeit einstellen

Die aktuelle Uhrzeit kann nur eingestellt werden, wenn das Gerät sich nicht im Betrieb befindet.

Um die Uhrzeit einzustellen:

Abb. 11

1. Drücken Sie die Taste Hand für 5 Sekunden.

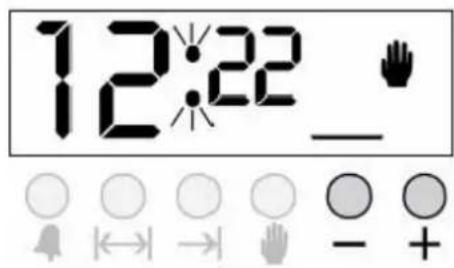

   ⇒ Der Doppelpunkt auf dem Display beginnt zu blinken.

1. Stellen Sie mit den Tasten Plus und Minus die aktuelle Uhrzeit ein.

Abb. 13

Der Doppelpunkt auf dem Display hört nach 5 Sekunden ohne Eingabe auf zu blinken. Die aktuelle Uhrzeit wurde übernommen.

5.4.3 Weckerfunktion einstellen

Es besteht die Möglichkeit, eine Weckerfunktion einzustellen. Nach Ablauf einer voreingestellten Zeit ertönt dann ein Signalton.

Um die Weckerfunktion einzustellen:

Abb. 14

1. Drücken Sie die Taste Alarm.

⇒ Die Zeitanzeige des Displays springt auf 0 und auf der rechten Seite des Displays blinkt ein Glockensymbol.

Abb. 15

1. Stellen Sie mit den Tasten Plus und Minus die Zeit ein, nach deren Ablauf der Signalton ertönen soll.

Das Glockensymbol auf dem Display hört nach 5 Sekunden ohne Eingabe auf zu blinken. Die Weckzeiteinstellung wurde übernommen.

Einbaubackofen benutzen

Abb. 16

⇒ Die Zeit läuft nun rückwärts ab. Die aktuelle Uhrzeit erscheint wieder auf dem Display und das Glockensymbol hört auf zu blinken. Nach Ablauf der Zeit ertönt der Signalton.

Sie können sich die verbleibende Zeit jederzeit durch Drücken der Taste Alarm anzeigen lassen.

Um den Signalton auszustellen:

1. Taste Alarm drücken.

5.4.4 Automatisches Backen/Grillen einstellen

Sie können mit der Digitalzeitschaltuhr zwei Arten für automatisches Backen und Grillen einstellen: den Automatik-Betrieb und den verzögerten Automatik-Betrieb.

Im Automatikbetrieb stellen Sie zuerst mit der Digitalzeitschaltuhr die Back- bzw. Grillzeit und anschließend mit Temperatur- und Funktionswähler Temperatur und Heizart ein. Nach Ablauf der eingestellten Back-/Grillzeit schaltet sich das Gerät automatisch aus.

Im verzögerten Automatik-Betrieb müssen Sie zusätzlich zu den Einstellungen von Back-/Grillzeit, Heizart und Temperatur die Fertigzeit angeben. Die Fertigzeit ist die Uhrzeit, zu der die Speise fertig sein soll. Die Digitalzeitschaltuhr startet das Gerät automatisch so, dass die Speise zur eingegeben Fertigzeit gar ist.

Abb. 17

Um den Automatikbetrieb zu nutzen:

1. Drücken Sie die Taste Zeitspanne.
   ⇒ Die Zeitanzeige des Displays springt auf 0. An der rechten Seite des Displays beginnt das Bratensymbol zu blinken und der Schriftzug "auto" erscheint.

Abb. 18

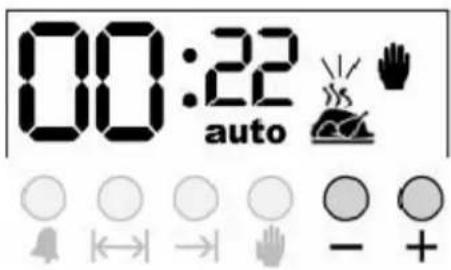

1. Stellen Sie mit den Tasten Plus und Minus die gewünschte Dauer des Back-/Grillvorgangs in Stunden und Minuten ein.

Abb. 19

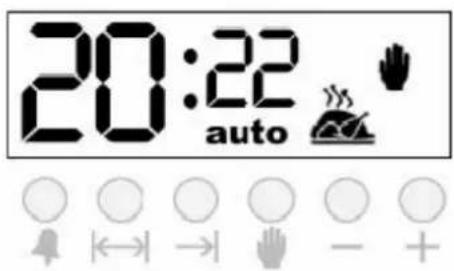

Nach ein paar Sekunden ohne Eingabe erscheint wieder die aktuelle Uhrzeit auf dem Display und das Bratensymbol hört auf zu blinken. Von jetzt ab läuft die eingestellte Zeit ab.

Abb. 20

1. Stellen Sie mit dem Temperaturwähler die gewünschte Temperatur ein.

1. Stellen Sie mit dem Funktionswähler die gewünschte Heizart ein.

Das Gerät startet den Automatikbetrieb und schaltet sich nach Ablauf der eingegebenen Zeit aus. Zusätzlich ertönt ein Signalton.

Sie können den Automatikbetrieb jederzeit durch Drücken der Taste Hand abbrechen.

Um den Signalton auszustellen:

1. Taste Alarm drücken.

Um in den normalen Betriebsmodus zurückzugelangen:

1. Taste Hand drücken.

Abb. 22

Um den verzögerten Automatikbetrieb zu nutzen:

1. Drücken Sie die Taste Zeitspanne.
   ⇒ Die Zeitanzeige des Displays springt auf 0. An der rechten Seite des Displays beginnt das Bratensymbol zu blinken und der Schriftzug "auto" erscheint.

Abb. 23

1. Stellen Sie mit den Tasten Plus und Minus die gewünschte Dauer des Back-/Grillvorgangs in Stunden und Minuten ein.

Abb. 24

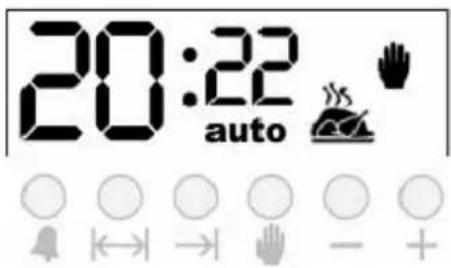

→ Nach ein paar Sekunden ohne Eingabe erscheint wieder die aktuelle Uhrzeit auf dem Display und das Bratensymbol hört auf zu blinken.

Abb. 25

1. Drücken Sie die Taste Fertigzeit.

Abb. 26

⇒ Auf dem Display erscheint die Uhrzeit, zu der die Speise fertig sein soll. An der rechten Seite des Displays blinkt das Symbol Messer&Gabel.

Abb. 27

1. Stellen Sie mit den Tasten Plus und Minus die gewünschte Fertigzeit ein.

Abb. 28

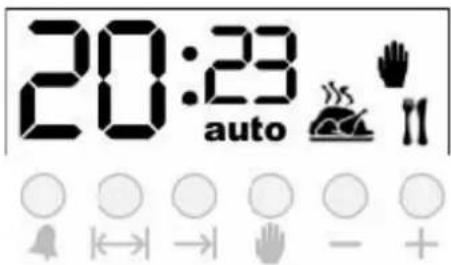

Nach ein paar Sekunden ohne Eingabe zeigt das Display wieder die aktuelle Uhrzeit an. Das Symbol Messer&Gabel hört auf zu blinken.

Abb. 29

1. Stellen Sie mit dem Temperaturwähler die gewünschte Temperatur ein.

Einbaubackofen benutzen

1. Stellen Sie mit dem Funktionswähler die gewünschte Heizart ein.

Das Gerät startet den verzögerten Automatikbetrieb genau so, dass zu der vorgegebenen Fertigzeit die Speise fertig ist. Danach schaltet sich das Gerät automatisch aus. Zusätzlich ertönt ein Signalton.

Sie können den verzögerten Automatikbetrieb jederzeit durch Drücken der Taste Hand abbrechen.

Um den Signalton auszustellen:

1. Taste Alarm drücken.

Um in den normalen Betriebsmodus zurückzugelangen:

1. Taste Hand drücken.

6 Reinigung und Pflege

THTIG

Benutzen Sie zur Reinigung nie ätzende, scheuernde oder hartkantige Reinigungsmittel. Diese können die Oberflächen des Geräts zerkratzen und zu Sachschäden führen.

6.1 Backraum reinigen

Um die Backraum zu reinigen:

1. Schalten Sie das Gerät aus und lassen Sie es vollständig auf Umgebungstemperatur abkühlen.
2. Reinigen Sie den Backraum entsprechend dem Verschmutzungsgrad mit einem feuchten Tuch. Bei stärkeren Verschmutzungen zusätzlich einen handelsüblichen, lebensmittelechten Reiniger verwenden.

6.2 Scheibe der Backofentür reinigen

Um die Türscheibe von außen zu reinigen:

1. Schalten Sie das Gerät aus und lassen Sie es vollständig auf Umgebungstemperatur abkühlen.
2. Reinigen Sie die Türscheibe von außen entsprechend dem Verschmutzungsgrad mit einem feuchten, weichen Tuch.

Um die Türscheibe von innen zu reinigen:

Abb. 1: Halterungsleiste entfernen

1. Schalten Sie das Gerät aus und lassen Sie es vollständig auf Umgebungstemperatur abkühlen.
2. Öffnen Sie den Backofen.
3. Ziehen Sie die Halterungsleiste (Abb. 1/2) der inneren Türscheibe (Abb. 1/1) ab.

Abb. 2: Innere Türscheibe entnehmen

1. Ziehen Sie die innere Türscheibe (Abb. 2/1) nach vorne aus der Halterung in der Backkammertür.
2. Reinigen Sie die innere Türscheibe entsprechend dem Verschmutzungsgrad mit einem feuchten Tuch.
3. Schieben Sie die innere Türscheibe wieder in die Halterung an der Backofentür.
4. Setzen Sie die Halterungsleiste der inneren Türscheibe gemäß der vorherigen Position wieder ein.
5. Schließen Sie die Backofentür.

7 Störungen

7.1 Störungsbeseitigung

Wenn das Gerät nicht funktioniert:

1. Überprüfen Sie, ob das Gerät wirklich eingeschaltet ist.
2. Überprüfen Sie, ob der Stecker des Geräts in der Steckdose steckt.
3. Überprüfen Sie die Sicherungen.
4. Stellen Sie sicher, dass die Automatikfunktion der Zeitschaltuhr nicht aktiviert ist.
5. Kontaktieren Sie eine autorisierte Fachkraft oder den Hersteller, wenn Sie die Störung nicht beheben können.

Die Herstelleradresse befindet sich auf Seite 2 dieser Bedienungsanleitung.

7.2 Leuchtmittel wechseln

Sollte die Backraumbeleuchtung einmal nicht mehr funktionieren, muss das Leuchtmittel gewechselt werden.

Um das Leuchtmittel zu wechseln:

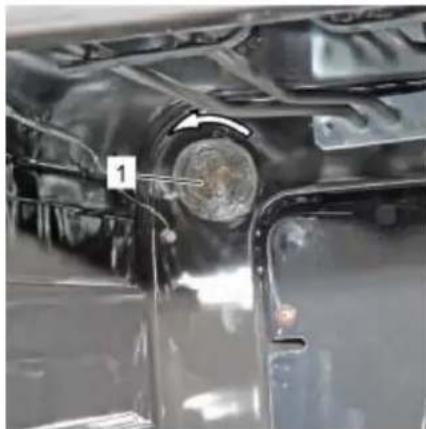

Abb. 1: Schutzglas lösen

1. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und lassen Sie es vollständig auf Umgebungstemperatur abkühlen.

2. Öffnen Sie die Backofentür.

3. Lösen Sie das Schutzglas (Abb.1/1) durch Drehen nach links und entnehmen Sie es.

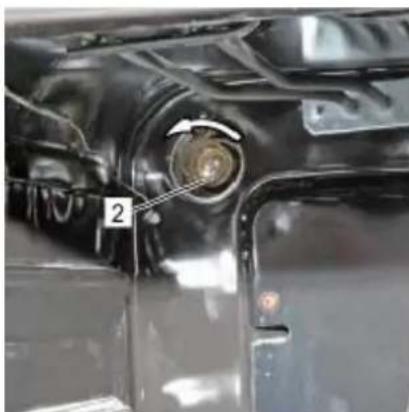

Abb. 2: Leuchtmittel entnehmen

1. Drehen Sie das defekte Leuchtmittel (2/2) nach links aus der Halterung und entnehmen Sie es.

2. Setzen Sie ein neues, identisches Leuchtmittel ein und drehen Sie es fest.

3. Setzen Sie das Schutzglas wieder ein und befestigen Sie es durch Drehen nach rechts.

4. Schließen Sie die Backofentür.

8 Installation

8.1 Installation

Führen Sie niemals eigenmächtig Umbauten am Stromanschluss durch. Schließen Sie das Gerät nur an eine Steckdose an, wenn die Nennspannung des Gerätes mit der Spannung Ihrer Steckdose übereinstimmt (Technische Daten).

Das Gerät ist durch Stromkabel und Stecker anschlussfertig für Wechselstrom 230 V / 50 Hz ausgerüstet. Die Absicherung erfolgt mit 16 A. Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose an.

Um das Gerät zu installieren:

1. Stecken Sie den Stecker in eine Steckdose. Achten Sie darauf, dass dabei das Stromkabel nicht geknickt oder eingeklemmt wird und nicht mit Hitzequellen in Berührung kommt.
2. Heben Sie das Gerät an und schieben Sie es in die dafür vorgesehene Aussparung im Einbauschrank oder Gehäuse.
3. Öffnen Sie die Backraumtür.

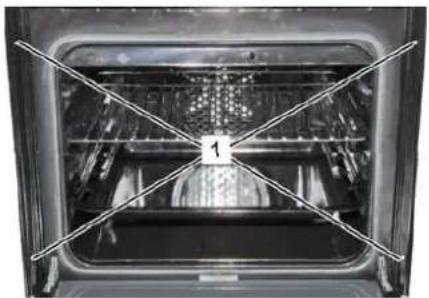

4. Verschrauben Sie das Gerät entsprechend den Bohrlöchern (Abb. 1/1) an der Frontseite. Benutzen Sie dafür die mitgelieferten Schrauben.

9 Technische Daten

Beschreibung	Angaben
Nennspannung	230 V AC / 50 Hz
Energieeffizienzklasse	A
Außenbreite	595 mm
Außentiefe	605 mm
Außenhöhe	595 mm
Innenbreite	460 mm
Innentiefe	400 mm
Innenhöhe	350 mm
Backraumvolumen	64 l
Thermostat	50 °C – 280 °C
Leistung der Lampe	15 W
Leistung unteres Heizelement	1200 W
Leistung oberes Heizelement	1000 W
Leistung Turbo-Heizelement	2200 W
Leistung Grill- Heizelement	2000 W
Leistung Lüftermotor und Kühlerlüfter	40 W / 22 W
Gewicht	37 kg

10 Entsorgung

Wenn das Gebrauchsende des Geräts erreicht ist, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.
