BEDIENUNGSANLEITUNG DG30025 SIEMENS

Montage- und Gebrauchsanweisung

K Kaltwasserzulauf Cold water inlet
W Warmwasserauslauf Warm water outlet

3

	Einkreis/Single power				Zweikreis/Double-power			Boiler
	1	2	3	4	5	6	7	8	9	0
E1L1N2N AC 360-415V	1 kW	2 kW	3 kW	3 kW	1/3 kW8h	2/3 kW4h	2/3 kW4h	1 kW	2 kW	3 kW
E2L1N1N AC 220-240V

Vom Elektrizitats-Versorgungs- Unternehmen geschaltet Connected by electricity supply company

In jedem Fall kann die Variante 15.3 nicht mit E2-Anschluss verwendet werden. In any case, the variant 15.3 cannot be used with E2 connection.

Sicherheitshinweise

Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

• Das Gerät wie in Text und Bild beschrieben montieren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
• Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m über dem Meeresspiegel bestimmt.
• Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser).

Stromschlaggefahr! Ziehen Sie im Fehlerfall sofort den Netzstecker oder schalten Sie sofort die Netzspannung ab! Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen.

• Das Gerät nur von einem Fachmann anschließen und in Betrieb nehmen lassen.
• Um Gefährdungen zu vermeiden, dürfen Reparaturen und Wartung nur von einem Fachmann durchgeführt werden.
• Die gesetzlichen Vorschriften des jeweiligen Landes, des örtlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
  • Die Anschlussleitung darf nicht an heißen Teilen anliegen. Die Isolierung konnte beschädigt werden.
• Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein.
• Vor der Montage die Wasserzuleitung absperren. Netzstecker nicht einstecken bzw. das elektrische Anschlusskabel spannungslos machen.
• Öffnen Sie niemals das Gerät, ohne vorher den Netzstecker zu ziehen bzw. ohne die Stromzufuhr zum Gerät unterbrochen zu haben.
• Erst den Wasseranschluss vornehmen, das Gerät spülen und danach den Elektroanschluss durchführen.
• Bei Installation des Gerätes oder des elektrischen Zubehörs die IEC 60364-7-701 (DIN VDE 0100-701) einhalten.
• Am Gerät dürfen keine Veränderungen vorgenommen werden.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Kinder vom Gerät fern halten.
• Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.
• Die Mischbatterie und das Warmwasserrohr können heiß werden. Kinder darauf hinweisen.
• Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.
• Keinen Dampfreiniger benutzen.
• Das Entkalken des Gerätes darf nur durch einen Fachmann erfolgen. Bei Entkalkern die Warnhinweise des Herstellers beachten.

Betrieb druckfest

• Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen. Kein Verlängerungskabel verwenden.
• Es darf nur ein baumustergeprüftes Membran-Sicherheitsventil eingebaut werden.
• Während des Aufheizens muss Ausdehnungswasser sichtbar aus dem Ablauf des Sicherheitsventils tropfen. Das Auslaufrohr des Sicherheitsventils muss zur Atmosphäre hin offen gelassen werden.
• Das Sicherheitsventil verhindert, dass sich ein unzulässiger Überdruck im Speicher während des Aufheizens bildet. Ausdehnungswasser muss über das Sicherheitsventil abfließen können.
  • Die Abflussleitung darf nicht verschlossen werden!
• Abflussleitung für voll geöffnetes Sicherheitsventil dimensionieren. Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphäre hin geöffnet bleiben.
• Die Abblaseleitung der Sicherheitsgruppe ist mit einer stetigen Abwärtsneigung in frostfreier Umgebung zu installieren. Eine regelmäßige Wartung und Betätigung des Sicherheitsventils ist erforderlich, um Ablagerungen zu entfernen und um sicher zu sein, dass das Sicherheitsventil nicht blockiert ist.
  • Die Hinweise in der Montageanweisung Sicherheitsgruppe sind zu berücksichtigen.
• Zwischen Sicherheitsventil und Speicher darf kein Absperrventil eingebaut werden.
• Den mitgelieferten Aufkleber „Während der Heizzeit muss aus Sicherheitsgründen Wasser aus der Ablaufleitung austreten! Nicht verschließen!“ gut sichtbar an der Abflussleitung anbringen.
• Das Sicherheitsventil muss regelmäßig betätigt werden, um die Funktion zu überprüfen und Kalkablagerungen zu entfernen.

Betrieb drucklos

- Das Gerät nur offen (drucklos) und für eine Zapfstelle verwenden. Der Warmwasser-Auslauf dient zum Druckausgleich und darf nur an die dafür geeignete Armatur angeschlossen werden. (Bestell-Nr. BZ11114, BZ12411)

- Der Auslauf der Armatur muss immer frei sein. Keine Perlatoren (Luftsprudler) oder Brausearmaturen verwenden.

- Die Anweisungen für offene Wassererwärmer, die mit einem Sprühkopf verwendet werden, müssen angeben, dass der Sprühkopf regelmäßig von Kesselstein gereinigt werden muss.

- Die Installationsanweisungen für offene Wassererwärmer müssen angeben, dass der Auslauf nicht an andere als an die angegebenen Ventile und Armaturen angeschlossen werden darf.

Nur für den Fachmann

Montageanleitung

Montieren Sie den Warmwasser Wandspeicher, wie im Bildteil beschrieben.

Beachten Sie die Hinweise im Text.

Die Bildseiten finden Sie am Anfang der Anleitung.

Sicherheitshinweise

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab.

Montage

Montagevorbereitung

Geschlossener Betrieb

Nahe der Zapfstelle montieren, bei der das meiste Warmwasser entnommen wird. Es ist eine Baumuster geprüfte

Sicherheitsventil-Kombination einzubauen, bei einem Wasserdruck größer als 0,48 MPa (4,8 bar) ist zusätzlich ein

Druckminder-Ventil einzubauen und entsprechend einzustellen. Zwischen den Sicherheitsbaugruppen und dem Speicher darf kein Absperrventil eingebaut werden.

Der Ablauf des Sicherheitsventils muss immer offen sein. Die Sicherheitsventil-Kombination muss für geschlossenen Betrieb zugelassen sein (Baumuster geprüft):

Sicherheitsventil-Kombination AK030300 bzw. Sicherheitsventil-Kombination mit Druckminderventil AK040300 können mit handelsüblichem Thermostat - Vormischer montiert werden.

Hinweis: Nach dem Energie-Einspargesetz muss bei mehr als 5 m langen Warmwasser-Leitungen die Temperatur im Leitungsnetz auf 60°C begrenzt werden.

Offener Betrieb

Es ist eine geeignete Überlauf-Mischbatterie einzubauen:

BZ12411 Wand-Temperierbatterie mit Wannenauslauf, Brauseschlauch und Handbrause; oder BZ11114 Wandbatterie mit Brauseschlauch und Handbrause. Der Auslauf der Armatur muss immer frei sein. Keinen Perlator (Luftsprudler) verwenden! Im Kaltwasser-Zulauf ist ein Rückflussverhinderer einzubauen.

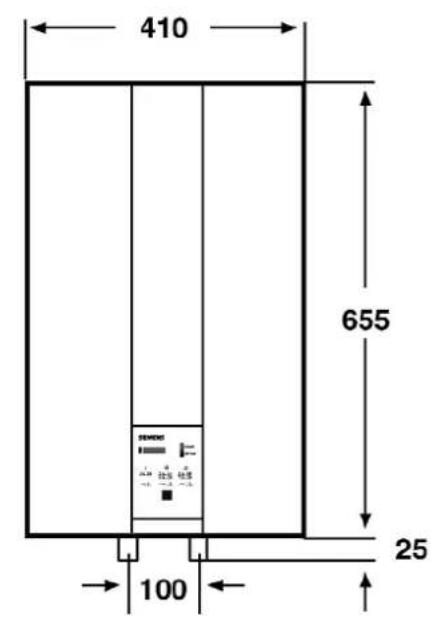

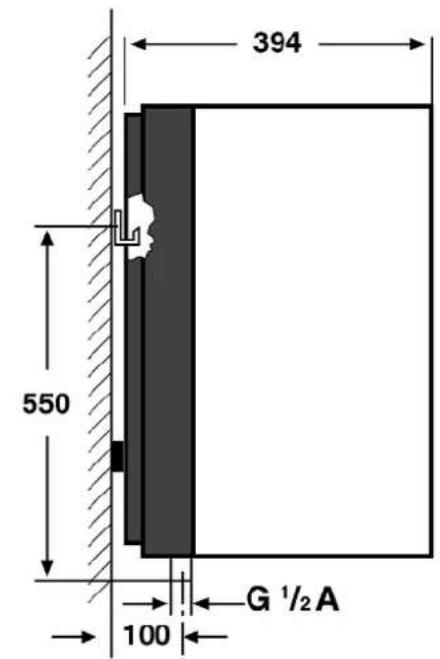

Wandmontage (Seite II, Bilder 3 bis 10)

Die Montageschablone ist auf der Verpackung. Zum Wechseln von Heizflansch und Korrosionsschutz-Anode muss unterhalb des Speichers ein Platz von mindestens 350 mm frei bleiben. Geeignete Schrauben mit mindestens 12 mm Durchmesser verwenden.

Bei Leichtbau-Wänden eine spezielle Tragekonstruktion vorsehen.

Sicherungstange 2 entriegeln (nach links schieben und nach unten ziehen); Wandhalterung abnehmen. Bei seitlicher Leitungszuführung das Gehäuse an der vorgesehenen Stelle ausbrechen. Nach der Wandmontage Sicherungsstange wieder verriegeln.

Wasseranschluss (Seite III Bild 11)

Nur lösbare Verbindungen sind zulässig!

Vor dem Anschluss der Armaturen die Wasserrohre gründlich durchspülen, um Verunreinigungen zu entfernen.

In der Erwärmungsphase ist es normal, dass die Vorrichtung gegen Überdruck tropft; aus diesem Grund ist es nötig, den Auslass, der jedoch auf alle Fälle immer offen sein muss, mit einer Entwässerungsleitung zu verbinden, die mit einer kontinuierlichen Neigung nach unten und in einem Ort ohne Frostbildung installiert wird.

Betriebsarten

Einkreisbetrieb

Anschluss ohne Niedertarif-Kontakt:

Der Speicher heizt mit der eingestellten Leistung.

Die Taste Schnellheizen ☐ wird nur für die Reset- oder Diagnosefunktion genutzt.

Anschluss mit Niedertarif-Kontakt:

Wird die Taste Schnellheizen betätigt, heizt das Gerät einmalig bis zur eingestellten Temperatur auf. Das Gerät schaltet sich anschließend wieder automatisch ab.

Zweikreisbetrieb

Anschluss ohne Niedertarif-Kontakt:

Der Speicher heizt mit der eingestellten Grundleistung.

Die „Schnellheiz-Funktion“ aktiviert einen Aufheizzyklus bei höherer installierter Leistung um den Aufheizvorgang zu

beschleunigen. Um diese Funktion zu starten die Taste Schnellheizen drücken ☐. Die LED Schnellheizen →○ leuchtet auf. Die Funktion schaltet sich wieder automatisch ab, sobald die eingestellte Temperatur erreicht wurde. Die LED Schnellheizen →○ erlischt.

Anschluss mit Niedertarif-Kontakt:

Während der Niedertarif-Zeit heizt das Gerät mit der eingestellten Grundleistung.

Die „Schnellheiz-Funktion“ aktiviert einen Aufheizzyklus bei höherer installierter Leistung um den Aufheizvorgang zu

beschleunigen. Um diese Funktion zu starten die Taste Schnellheizen →→○ drücken, die LED Schnellheizen →→○ leuchtet auf.

Die Funktion schaltet sich wieder automatisch ab, sobald die eingestellte Temperatur erreicht wurde.

Die LED Schnellheizen →○ erlischt.

In der restlichen Zeit heizt das Gerät nicht.

Wird die Taste Schnellheizen betätigt heizt das Gerät einmalig bis zur eingestellten Temperatur auf. Das Gerät schaltet sich anschließend wieder automatisch ab.

Boilerbetrieb

Anschluss ohne Niedertarif-Kontakt:

Das Gerät heizt im Normalfall nicht.

Wird die Taste Schnellheizen betätigt heizt das Gerät einmalig bis zur eingestellten Temperatur auf. Das Gerät schaltet sich anschließend wieder automatisch ab.

Jeder weitere Aufheizvorgang muss durch Drücken der Taste Schnellheizen gestartet werden.

Elektroanschluss

Stromschlaggefahr!

Der Leistungsschalter „S1“ darf nur im Stromlosen Zustand betätigt werden!!

Geräte Unterkappe abnehmen, dazu Schrauben herausdrehen (Seite V, Bild 15, 15.1, 15.2, 15.3)

Kabel durch Kabelverschraubung und Zugentlastung führen und anschließen, danach Kabelverschraubung und Zugentlastung festziehen. (Seite IV, Bild 12, 13)

Bitte überprüfen Sie, ob die elektrische Haus-Installation für die vom Gerät bezogene maximale Leistung ausgelegt ist (Daten vom Typenschild beachten) und dass der Querschnitt der elektrischen Anschlussleitung geeignet ist und nicht weniger als 1,5mm² beträgt.

Betriebsart

Den Leistungsschalter „S1“ auf der Elektronikplatine in die richtige Betriebsart stellen.

Die gewünschte Leistung entsprechend der Anschlussbeispiele anschließen.

Leistungsschalter “S1”				Betriebsart
				Zweikreisschaltung Positionen 5 / 6 / 7
				Einkreisschaltung Positionen 1/ 2 / 3 / 4
				Boilerschaltung Positionen 8 / 9 / 0

Der Leistungsschalter ist herstellerseitig auf Position 5 voreingestellt.

Zweikreis

Abhängig von der Hausinstallation sind folgende Anschlussvarianten möglich:

Siehe Tabelle empfohlene Anschlussarten Zweikreisschaltung (Seite V)

• Variante A, (Seite V, Bild 15):

Wird kein Niedrigtarifstrom verwendet, Brücke zwischen L1 und L1T nicht entfernen.

• Variante B, (Seite V, Bild 15.1)

Ausgang der Schaltuhr (vom Elektrizitäts-Versorgungsunternehmen geschaltet) mit L1 und L1T verbinden.

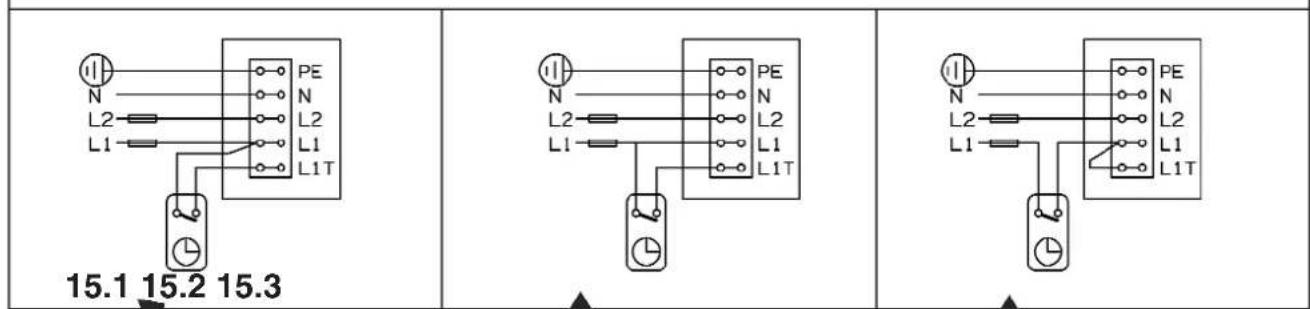

• Variante C, (Seite V, Bild 15.2)

Geschaltete Phase L1T (Anschluss für Niedrigtarifstrom) an Klemme L1T anschließen.

• Variante D, (Seite V, Bild 15.3)

Geschaltete Phase L1 an Klemme L1 und L1T anschließen.

Je nach Dauer der Niedertarifzeit von 8 h oder 4 h, und der angeschlossenen

Leistung (siehe Anschlussarten Seite V) den Leistungsschalter „S1“ auf der Elektronik in die richtige

Positionen 5 / 6 / 7 der „Zweikreis“ Schaltung einstellen.

Einkreis

Abhängig von der Hausinstallation sind folgende Anschlussvarianten möglich:

Siehe Tabelle empfohlene Anschlussarten Einkreisschaltung (Seite V)

Leistungsschalter „S1“ auf der Elektronik in die Positionen 1 / 2 / 3 / 4 „Einkreis“ Schaltung einstellen

Boiler

Abhängig von der Hausinstallation sind folgende Anschlussvarianten möglich:

Siehe Tabelle empfohlene Anschlussarten Boilerschaltung (Seite V)

Leistungsschalter „S1“ auf der Elektronik in die Positionen 8 / 9 / 0 „Boiler“ Schaltung einstellen.

Zuletzt das entsprechende Schaltbild (E1/E2) mit der entsprechenden Leistungsschalterposition „S1“ von der beigepackten Klebefolie abtrennen und in das vorgesehene Feld in der Haube einkleben. Das Hinweisschild über die installierte Schaltung und Anschlussleistung ausfüllen und außen auf die Abdeckung kleben.

Erstinbetriebnahme

Wichtig!

Speicher füllen und durchspülen, bis das Wasser an allen Warmwasser-Zapfstellen austritt, da sonst der Temperaturfühler und die Halterung beschädigt wird und ausgetauscht werden muss.

Beim Aufheizen muss Ausdehnungswasser aus dem Ablauf des Sicherheitsventils (geschlossener Betrieb) bzw. aus der Mischbatterie (bei offenem Betrieb) tropfen. Das erste Aufheizen überwachen.

Wartung:

Reparaturen dürfen nur von einem von uns konzessionierten Kundendienst durchgeführt werden, um Gefährdungen zu vermeiden.

Die erste Wartung durch unseren Kundendienst sollte etwa zwei Jahre nach dem ersten Betrieb erfolgen. Dabei wird das Gerät eventuell entkalkt. Danach wird der Kundendienst einen Termin für die nächste Wartung empfehlen. E-Nr. und FD-Nr. angeben wenn der Kundendienst gerufen wird!

Entkalken

Vor dem Entkalken muss das Gerät entleert werden. Bei spannungsfreiem Gerät so lange heißes Wasser zapfen, bis kaltes Wasser kommt. Dann Absperrventil im Zulauf schließen, die Warmwasser-Ventile aller angeschlossenen Armaturen öffnen und das Gerät über das Sicherheitsventil entleeren. Es bleiben noch einige Liter Wasser im Gerät. Zum völligen Entleeren die zwei Schrauben der Abdeckung lösen und die Abdeckung abnehmen. (page IV, Bild 12). Den Verschluss „b“ des Ablaufstutzens abschrauben (page IV, Bild 14) Restwasser läuft ab.

Das Gerät entkalken. Der spezial-emaillierte Stahlbehälter und die Schutzanode dürfen nicht mit Entkalker in Berührung kommen, nicht mit Pumpe arbeiten! Heizung ausbauen und entkalken, Auslaufrohr mechanisch reinigen und lose Kalkreste entfernen.

Bei einem offenen Betrieb kann zum Entleeren ein Ventil zwischen Armatur und Kaltwasserzulauf des Speichers eingebaut werden.

Technische Daten

MODELL DG30025
Inhalt liter 30,0
Gewicht gefüllt kg 49
Zulässiger Betriebsüberdruck MPa (bar) 0,6 (6)
Schutzgrad IP 25D
Wasseranschluss G1/2” Aussengewinde
Aufheizzeit in Stunden bei Kaltwasserzulauf Stunden 1 kW 2,8 von ca. 15°C auf 85°C Warmwasser 2 kW 1,5
		3 kW	1

MODELL DG30025
Energieeffizienzklasse		D
Zapfprofil		S
Jahresenergieverbrauch	(kWh)	627
Täglicher Stromverbrauch	(kWh)	3,082
Schallleitungspegel	(dB)	15
Warmwasserbereitungs-Energieeffizienz	(%)	29,4
Mischwassermenge 40 °C (15 °C/65 °C) / (15 °C/85 °C)	(l)	53

Zweikreis-BetriebAnschließbare LeistungAbsicherung für Grund-Leistung (min. xx A)Absicherung für Stark-Leistung (max. xx A)	1/N/PE~230V		1 - 3 kW 1/N/PE~230 V min 10 A // max 16 A2 - 3 kW 1/N/PE~230 V min 10 A // max 16 A
	2/N/PE~230V		1 - 3 kW 2/N/PE~400 V min 10 A // max 16 A2 - 3 kW 2/N/PE~400 V min 10 A // max 16 A

Einkreis-Betrieb	1/N/PE~230V	1kW	1 kW 1/N/PE~230 V // 1 x min 10 A
		2kW	2 kW 1/N/PE~230 V // 1 x min 10 A
		3kW	3 kW 1/N/PE~230 V // 1 x min 16 A
Anschließbare Leistung	2/N/PE~230V	1kW	1 kW 2/N/PE~400 V // 2 x min 10 A
		2kW	2 kW 2/N/PE~400 V // 2 x min 10 A
Absicherung		3kW	3 kW 2/N/PE~400 V // 2 x min 16 A

Boiler-Betrieb	1/N/PE~230V	1kW	1 kW 1/N/PE~230 V // 1 x min 10 A
	1/N/PE~230V	2kW	2 kW 1/N/PE~230 V // 1 x min 10 A
Anschließbare Leistung	1/N/PE~230V	3kW	3 kW 1/N/PE~230 V // 1 x min 16 A
	2/N/PE~230V	1kW	1 kW 2/N/PE~400 V // 2 x min 10 A
Absicherung	2/N/PE~230V	2kW	2 kW 2/N/PE~400 V // 2 x min 10 A
	2/N/PE~230V	3kW	3 kW 2/N/PE~400 V // 2 x min 16 A

Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit.

Bitte prüfen Sie, ob aufgrund folgender Hinweise die Störung selbst behoben werden kann.

Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.

Im Normalbetrieb leuchtet die LED „Anode“ 📄 🐵 konstant, die LED „Service“ 🐵 service 🐵 ist aus.

Blinkt eine der beiden LEDs, zeigt das einen „Fehlerzustand“ an.

In Fehlerfall das Gerät nicht von der Stromversorgung trennen.

Um den Fehlerzustand möglicherweise selbst zu beheben gibt es zwei Vorgehensweisen:

RESET: Bitte zuerst das Gerät zurücksetzen → RESET, dazu wie folgt vorgehen:

Zuerst den Drehknopf auf die Stellung "●" drehen

Anschließend die Schnellheiztaste □ drücken.

Wenn die Ursache des „Fehlerzustands“ unmittelbar nach dem Zurücksetzen nicht mehr besteht, setzt das Gerät wieder seine normale Betriebs-Funktion fort. Andernfalls geht das Gerät wieder in den „Fehlerzustand“ zurück.

1. Anode LED
2. Service LED
3. Stark Heizung LED
4. Stark Heizung taste
5. Temperatur Drehknopf

Anzeigelampe (LED) Status			Ursache / Fehler	Behebung	Wer
Anode Service		Stark Heizung
service		→III O
Ein	Ein	Blinken	Interner Eletronikfehler	Elektronik ist intern gesperrt, 15 Minuten warten, dann Reset starten	Fachmann
Ein	Ein	Aus	Der Speicher hat ohne Wasserfüllung aufgeheizt	Schalten Sie das Gerät aus. Überprüfen Sie die Ursachen für den Wassermangel (Leckverlust, fehlerhafte Wasseranschlüsse, usw.) Wenn der Fehler bestehen bleibt bitte Kundendienst verständigen	Fachmann
			Warmwasser- Temperatur im Speicher zu hoch	Starten Sie die Reset Funktion. Warten Sie bis der Speicher abgekühlt ist spülen. Wenn der Fehler bestehen bleibt bitte Kundendienst verständigen	Fachmann
			Interner Eletronikfehler	Reset starten. Wenn der Fehler bestehen bleibt bitte Kundendienst verständigen	Fachmann
Ein	Blinken	Aus	Interner Eletronikfehler	Reset starten. Wenn der Fehler bestehen bleibt bitte Kundendienst verständigen	Fachmann
Aus	Blinken	Aus/ein (siehe uthen)	Anodenfehler	Überprüfen ob der Speicher mit Wasser gefüllt ist. Wenn der Fehler bestehen bleibt bitte Kundendienst verständigen	Fachmann

Hinweis:

Im „Fehlerzustand“ ist das Gerät außer Betrieb.

Im Falle eines „Anodenfehlers" kann das Gerät manuell für einen Erwärmungszyklus

aktiviert werden indem Sie die Schnellheiztaste □ drücken. Das Gerät heizt in diesem Fall bis eine Wassertemperatur von 40°C erreicht wird. Die LED Schnellheizen →→○ leuchtet auf. Das Gerät heizt mit der installierten Leistung bei Einkreis- und Boileranschluss, bei Zweikreisanschluss heizt es je nach angeschlossener Grundleistung mit 1kW oder 2 kW auf.

Konnte der Fehler nicht behoben werden, nehmen Sie bitte Kontakt zum Kundendienst auf.

Hinweis:

Wenn das Gerät mit Wasser befüllt ist und normal funktioniert (es liegt kein Fehler vor), darf das Gerät nicht von der Netzspannung getrennt sein, da ansonsten die Fremdstromanode nicht mehr funktioniert und das Gerät durchrostet. Für derartige Beanstandungen übernehmen wir keine Gewährleistung und Garantie.

Nach der Montage übergeben Sie bitte dem Benutzer die Gebrauchsanleitung und erklären ihm das Gerät.

Für Benutzer und Fachmann

Gebrauchsanleitung

Bevor Sie das Gerät benutzen, lesen Sie bitte sorgfältig diese Gebrauchsanleitung!

Sicherheitshinweise

- Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht-gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab.

- Wir Übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.

- Der Warmwasser Wandspeicher darf nur von einem Fachmann angeschlossen und in Betrieb genommen werden.

- Reparaturen dürfen nur von einem Fachmann durchgeführt werden, um Gefährdungen zu vermeiden.

- Der Warmwasser Wandspeicher muss in einem frostfreien Raum installiert werden.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren versehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Kinder vom Gerät fernhalten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.

• Die Mischbatterie und das Warmwasserrohr können heiß werden.

- Im Störungsfall bitte sofort die Sicherungen ausschalten.

Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen. Die Störung nur durch den Werkskundendienst oder einen anerkannten Fachbetrieb beheben lassen.

- Wenn der Speicher mehr als drei Monate nicht benutzt wurde, muss er durchgespült werden, bis keine Blasen mehr austreten.

- Wenn das Gerät mit Wasser befüllt ist und normal funktioniert (es liegt kein Fehler vor), darf das Gerät nicht von der Netzspannung getrennt sein, da ansonsten die Fremdstromanode nicht mehr funktioniert und das Gerät durchrostet.

Für derartige Beanstandungen übernehmen wir keine Gewährleistung und Garantie.

Bitte die ausführlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten!

Ihr neues Gerät

Die Warmwasser Wandspeicher DG30025 mit elektronischer Regelung sind für die Erwärmung von Trinkwasser nach DIN 1988 vorgesehen.

Sie können bedarfsgerecht Warmwasser bis 85°C bereitstellen und je nach Betriebsweise eine oder mehrere Zapfstellen (Entnahmestellen) versorgen. Das Wasser wird elektrisch aufgeheizt. Die Warmwasser Wandspeicher sind mit einem aktiven, elektronischen Korrosionsschutz (Fremdstromanode) ausgestattet.

Bedienblende

1. Anode LED
2. Service LED
3. Stark Heizung LED
4. Stark Heizung taste
5. Temperatur Drehknopf

Bedienung und Betrieb

Die Warmwassertemperatur ist mit dem Drehknopf von „*“ bis „85°C“ einstellbar. Wir empfehlen die Stellung 60°C.

Wärmeverluste und Verkalkung sind hier am geringsten. Wird warmes Wasser entnommen verringert sich die zur Verfügung stehende Warmwassermenge im Speicher.

Die Aufheizdauer ist abhängig vom Inhalt des Speichers, der Kaltwasserzulauftemperatur, und der angeschlossenen Heizleistung.

Siehe Tabelle technische Daten (Seite 5)

Der Warmwasser Wandspeicher ist wahlweise für den

geschlossenen (druckfesten) Betrieb

zur Versorgung mehrerer Entnahmestellen geeignet

offenem (drucklosen) Betrieb

zur Versorgung einer Entnahmestellen geeignet

Für den elektrischen Anschluss kann aus drei Varianten gewählt werden:

Einkreisbetrieb

In Abhängigkeit von der Stromversorgung erfolgt eine automatische Nachheizung.

Die Taste Schnellheizen ☐ wird nur für die Reset- oder Diagnosefunktion (Fachmann) genutzt.

Zweikreisbetrieb

Der Warmwasser Wandspeicher heizt während der Niedertarifzeit mit der angeschlossenen und eingestellten Grundheizung den Speicherinhalt automatisch auf. Die Schnellheizung kann bei Bedarf durch Drücken der Taste Schnellheizen eingeschaltet werden. Während das Gerät aufheizt leuchtet die LED → und erlischt sobald die eingestellte Temperatur erreicht ist. Die Schnellheizung schaltet sich wieder automatisch aus.

Boilerbetrieb

In dieser Schaltung heizt der Warmwasser Wandspeicher den Speicherinhalt einmalig bei Inbetriebnahme mit der angeschlossenen und eingestellten Heizung auf. Jeder weitere Aufheizvorgang muss durch Drücken der Taste Schnellheizen gestartet werden.

LED Anzeige Anode und Service

Im Normalbetrieb leuchtet die LED „Anode“ anode ○ konstant, die LED „Service“ service ○ ist aus.

Blinkt eine der beiden LEDs, zeigt das einen „Fehlerzustand“ an.

Bitte zuerst das Gerät zurücksetzen → RESET, dazu wie folgt vorgehen:

Zuerst den Drehknopf auf die Stellung "●" drehen

Anschließend die Schnellheiztaste □ drücken.

Wenn die Ursache des „Fehlerzustands“ unmittelbar nach dem Zurücksetzen nicht mehr besteht, setzt das Gerät wieder seine normale Betriebs-Funktion fort. Andernfalls geht das Gerät wieder in den „Fehlerzustand“ zurück.

In diesem Fall nehmen Sie bitte Kontakt zum Kundendienst auf.

Reinigung

• Das Gerät nur feucht abwischen. Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.
• Keinen Dampfreiniger benutzen.

Kundendienst

Reparaturen dürfen nur von einem von uns konzessionierten Kundendienst durchgeführt werden, um Gefährdungen zu vermeiden.

Die erste Wartung durch unseren Kundendienst sollte etwa zwei Jahre nach dem ersten Betrieb erfolgen. Dabei wird das Gerät eventuell entkalkt. Danach wird Ihnen der Kundendienst einen Termin für die nächste Wartung empfehlen.

Wenn Sie den Kundendienst anfordern, geben Sie bitte die

E-Nr. und die FD-Nr. Ihres Gerätes an.

Sie finden die Nummern auf dem Typenschild zwischen den Wasseranschlussrohren des Speichers.

E-Nr. FD

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und

Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Änderungen vorbehalten.

Safety information

Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Siemens Info Line

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie

Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter

[e-mail]

Nur für Deutschland gültig!

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.

Diese Garantiebedingungen gelten für Deutschland.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

en Guarantee

AT Österreich, Austria

BSH Hausgeräte Gesellschaft mbH

Werkskundendienst für Hausgeräte

Quellenstrasse 2

1100 Wien

Tel.: [phone]*

Fax: [phone]

mailto:[e-mail]

Hotline für Espresso-Geräte:

Tel.: [phone]*

www.siemens-home.at

*innerhalb Österreichs zum Regionaltarif

BA Bosna i Hercegovina, Bosnia-Herzegovina

"HIGH" d.o.o.

Gradačačka 29b

71000 Sarajevo

Info-Line: 061 10 09 05

Fax: [phone]

mailto:[e-mail]

Werkskundendienst für Hausgeräte

Fahrweidstrasse 80

8954 Geroldswil

mailto:[e-mail]

Service Tel.: [phone]

Service Fax: [phone]

mailto:[e-mail]

Ersatzteile Tel.: [phone]

Ersatzteile Fax: [phone]

mailto:[e-mail]

www.siemens-home.com

DE Deutschland, Germany

BSH Hausgeräte Service GmbH

Werkskundendienst für Hausgeräte

Online Reparaturannahme, Ersatzteile

und Zubehör und viele weitere Infos

unter: www.siemens-home.de

Reparaturservice, Ersatzteile und

Zubehör, Produkt-Informationen:

Tel.: [phone]

mailto:[e-mail]

Wir sind an 365 Tagen rund um die Uhr

erreichbar.

EG Egypt, مصر

Contistahl (Built-in Appliances)

32 Ahmed Orbi St.

Mohandesseen

(P.O. Box 225 Dokki)

Cairo

Tel.: [phone]

mailto:[e-mail]

GR Greece, Ελλάς

BSH Ikiakes Siskeves A.B.E.
