BEDIENUNGSANLEITUNG Brain Q RSC Atag

Allgemeine Sicherheitshinweise D-3

Sicherheitsmaßnahmen zur EMV-gerechten Montage D-3

Empfohlene Leitungsquerschnitte und Leitungslängen D-4

Montage des Raumgerätes D-5

Montageort....D-5

Montage D-5

Elektrischer Anschluss D-6

Elektrischer Anschluss am ATAG-Brennwertgerät D-6

Kesselklemmleiste D-6

Zubehör

Außenfühler D-7

Widerstandswerte des Außenfühlers in Abhängigkeit der Temperatur ...... D-7

Inbetriebnahme der Regeleinheit D-8

Code-Eingabe D-8

Störmeldungen D-9

Parameterübersicht D-10

Übersicht der Fachmannparameter und deren Einstellmöglichkeiten.... D-11

Ebene HYDRAULIK......D-11

Ebene SYSTEM D-11

Ebene WARMWASSER......D-12

Ebene DIREKTKREIS......D-12

Ebene STÖRMELDUNGEN......D-13

Ebene FÜHLERABGLEICH D-13

Anhang Regelschaltpläne

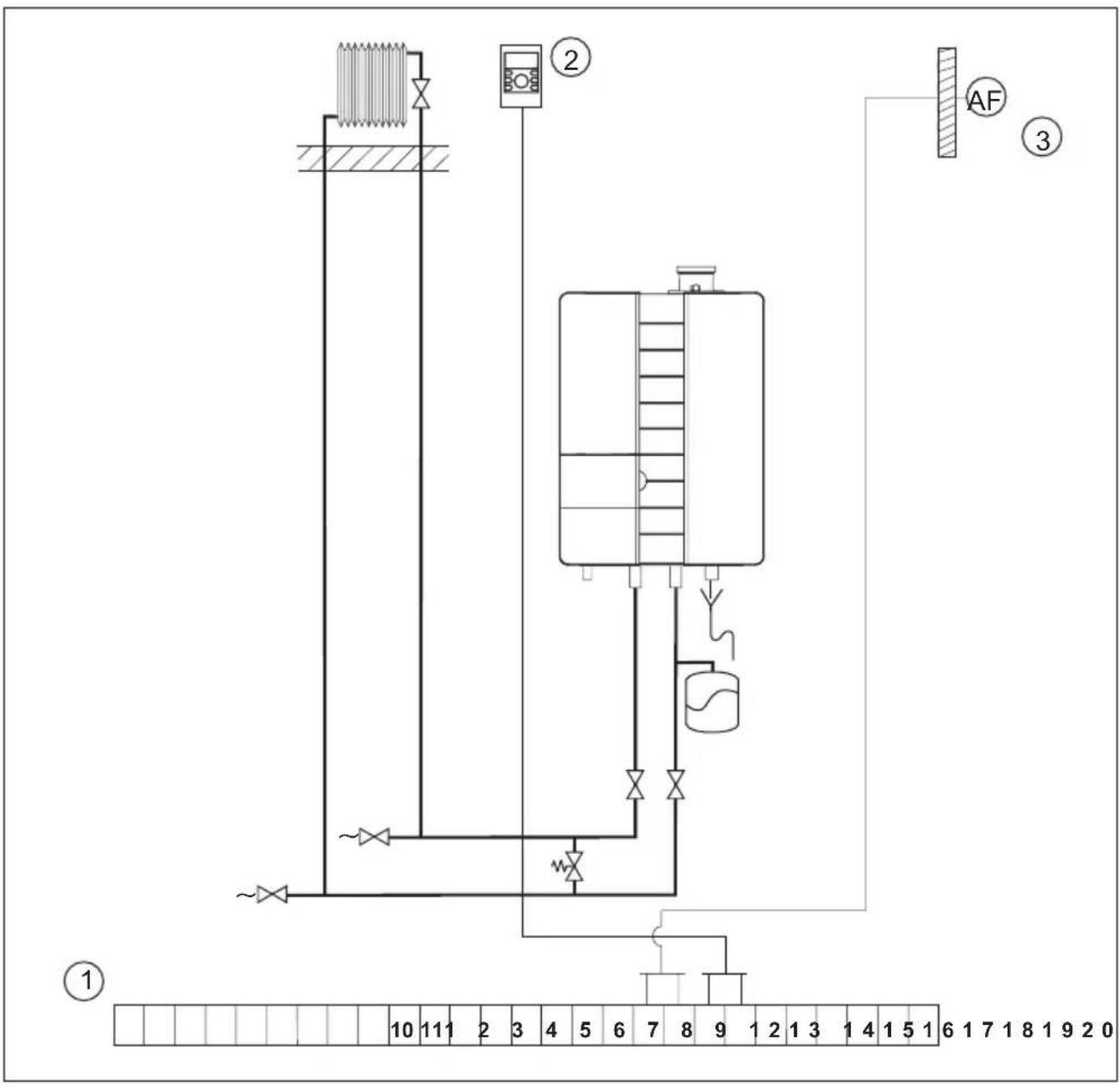

Regelschaltplan mit statischem Heizkreis

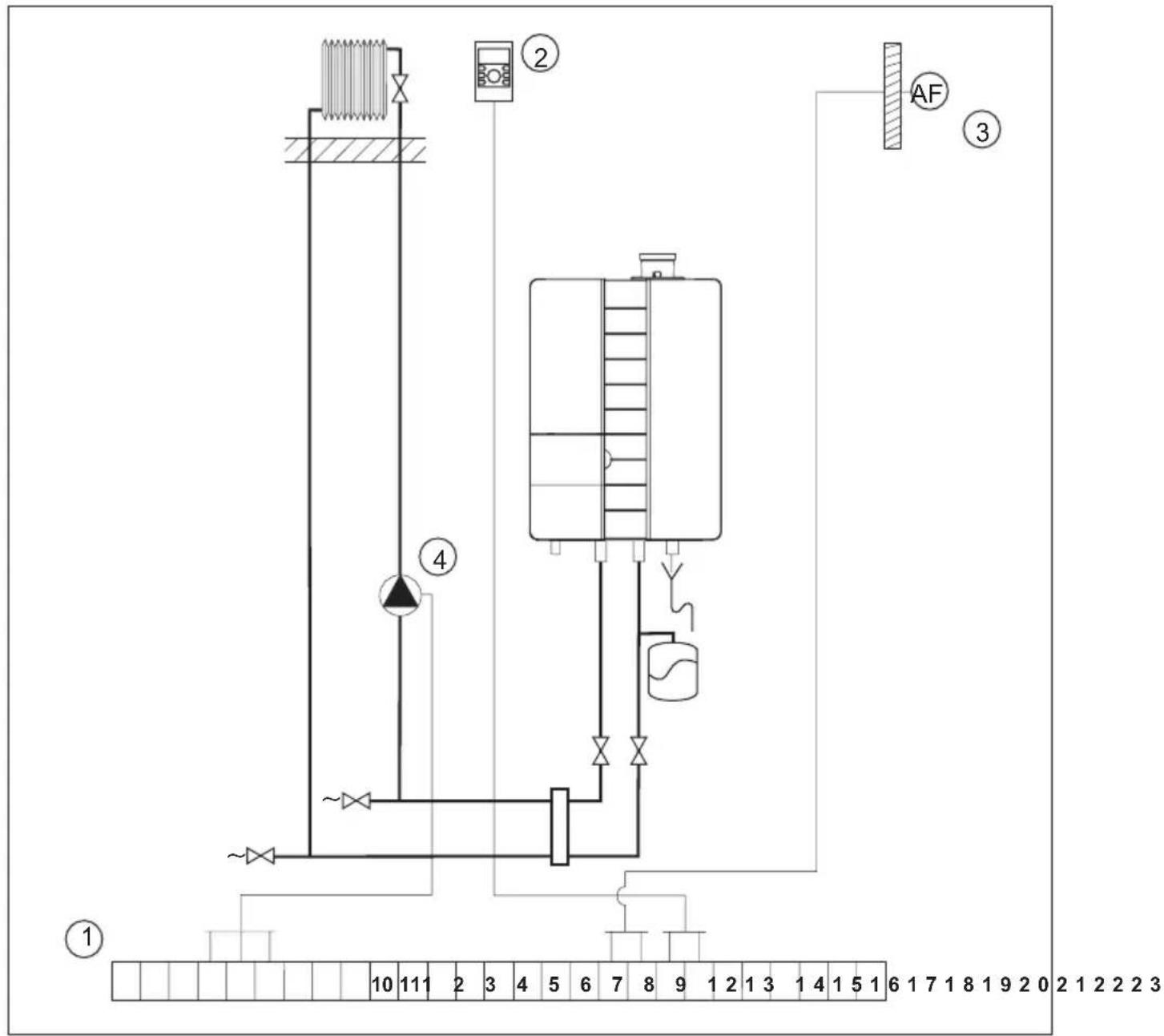

Regelschaltplan mit statischem Heizkreis und externer Pumpe......IV

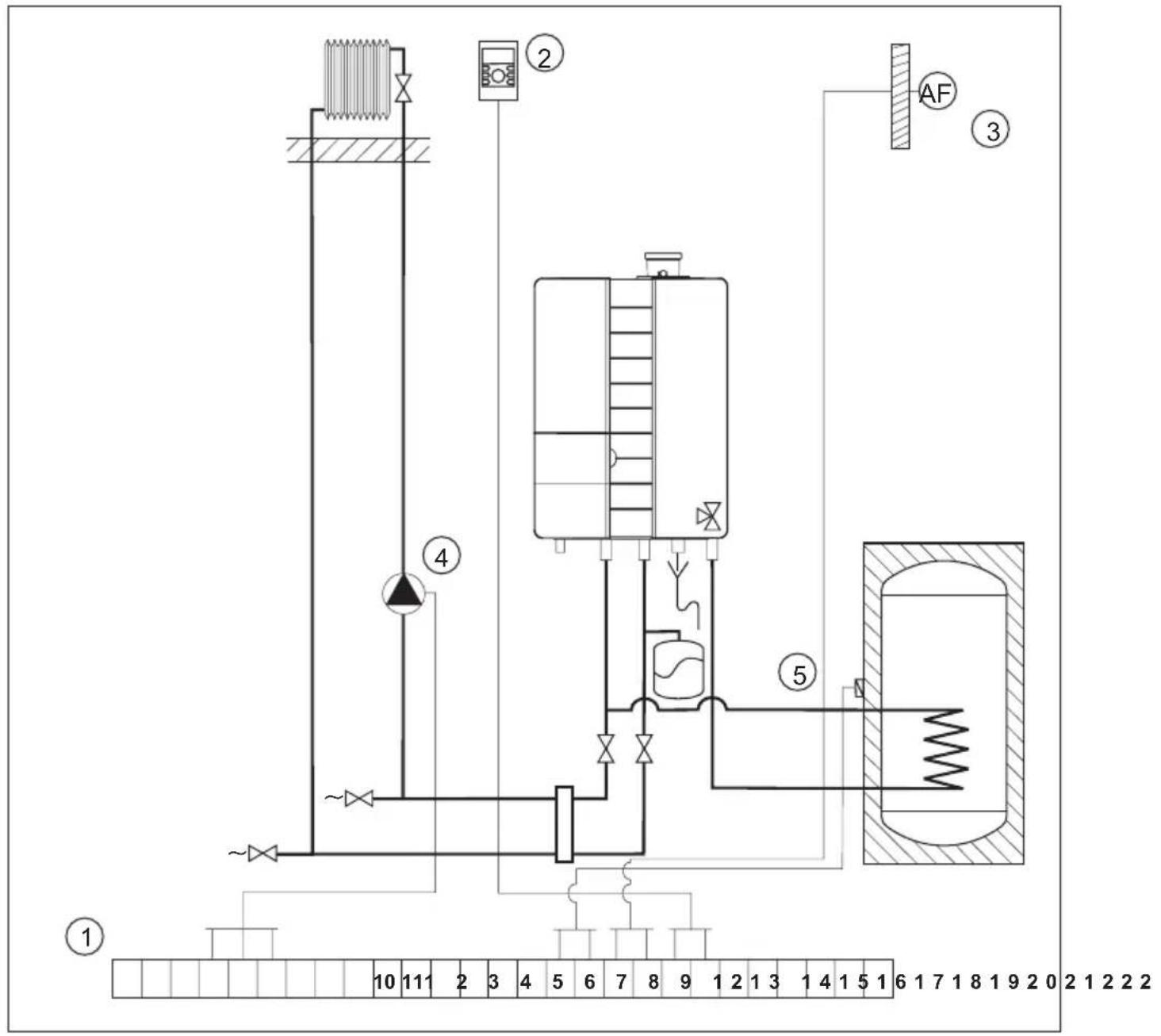

Regelschaltplan mit statischem Heizkreis, externer Pumpe und Brauchwasserspeicher....VI

Allgemeine Sicherheitshinweise

Alle elektrischen Anschlüsse, Schutzmaßnahmen und Sicherungen sind von einem Fachmann unter Berücksichtigung der jeweils gültigen Normen und VDE-Richtlinien sowie der örtlichen Vorschriften auszuführen.

Der elektrische Anschluss ist als Festanschluss nach VDE 0100 vorzusehen.

Der elektrische Anschluss erfolgt nach den Vorgaben der ATAG-Brennwertgeräte.

Achtung!

Brennwertgerät vor dem Öffnen stromlos schalten!

Unsachgemäße Steckversuche unter Spannung können den Regler zerstören und zu gefährlichen Stromschlägen führen.

Sicherheitsmaßnahmen zur EMV-gerechten Montage

1. Netzspannungsführende Leitungen und Fühler- bzw. Datenbusleitungen müssen grundsätzlich getrennt verlegt werden. Hierbei ist ein Mindestabstand von 2 cm zwischen den Leitungen einzuhalten. Leitungskreuzungen sind zulässig.

ATAG 25MR2 03 12412 205 15 cm Netz 230 V~ Datenbusleitung 12 V~ 2cm

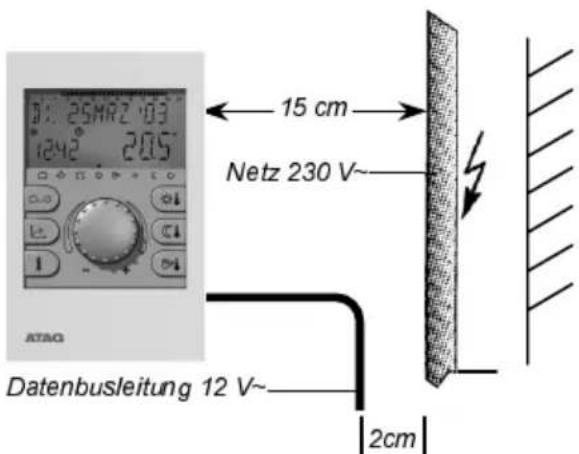

Bild 1: Mindestabstände bei der Elektroinstallation

1. Bei der Montage des Raumgerätes ist zu anderen elektrischen Einrichtungen mit elektromagnetischer Emission wie Schaltschützen, Motoren, Transformatoren, Dimmern, Mikrowellen- und Fernsehgeräten, Lautsprecherboxen, Computern, Funktelefonen etc. ein Mindestabstand von 40 cm einzuhalten.

25MRZ 103 1242° 205 ATAC → 40 cm

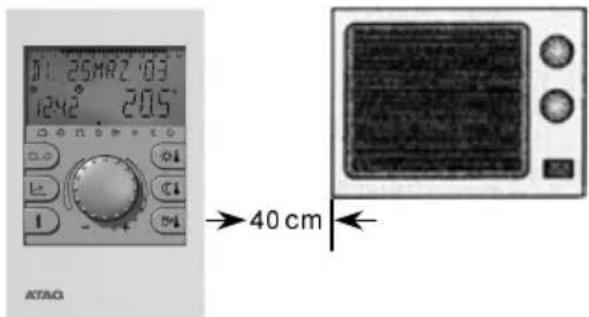

Bild 2: Mindestabstand zu anderen elektrischen Geräten

1. Der Netzanschluss der Heizungsanlage (d.h. Brennwertgerät – Regeinrichtung) muss als eigenständiger Stromkreis ausgebildet sein. Es dürfen weder Leuchtstofflampen noch andere als Störquelle in Frage kommende Maschinen angeschlossen werden bzw. anschließbar sein.

Sicherungsautomat 16 A Heizraum-Notschalter Heizraumbeleuchtung und Steckdosen nur auf getrenntem Strom- kreis anschließen! Raumgerät ATAG - Brennwertgerät

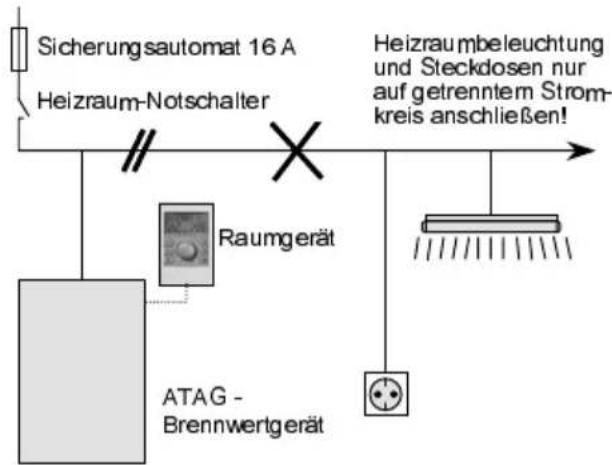

Bild 3: Elektrische Leitungsführung im Heizraum

1. Der Außenfühler darf nicht in der Nähe von Sende- und Empfangseinrichtungen montiert werden (auf Garagenwänden in der Nähe von Empfangseinrichtungen für Garagentoröffner, Amateurfunkantennen, Alarm-Funkanlagen sowie in unmittelbarer Nähe von Großsendeanlagen etc.).

Empfohlene Leitungsquerschnitte und maximal zulässige Leitungslängen:

Für die Datenbusleitung

Querschnitt: 0.6 mm

Maximal zulässige Kabellänge: 50 m

Längere Verbindungsleitung sollten vermieden werden, um der Gefahr von Störeinstrahlungen vorzubeugen.

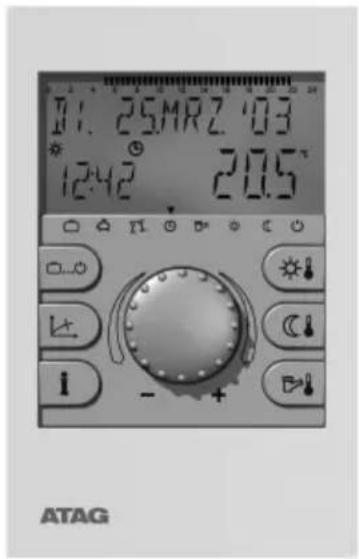

Montage des Raumgerätes

01.25MRZ 103 12:42 20.5° ATAG

Montageort

a – bei Anwendung ohne Raumfühler

Sofern der interne Raumfühler nicht aktiviert werden soll, kann das Gerät an jeder beliebigen Stelle im Innenbereich montiert werden.

b – bei Anwendung mit Raumfühler

Bei aktiviertem Raumfühler ist das Gerät in einer Höhe von ca. 1,50 m an einem neutralen, d.h. für alle Räume repräsentativen Messort anzubringen. Zweckmäßigerweise ist hierfür eine Zwischenwand des kühlsten Tagesaufenthaltsraums zu wählen. Um eine ausreichende Luftzirkulation an der Raumstation gewährleisten zu können, muss diese an der Wand freihängend montiert werden.

Das Gerät darf nicht montiert werden:

- an Orten mit direkter Sonneneinstrahlung (Wintersonnenstand berücksichtigen).

– in der Nähe fremdwärmeerzeugender Geräte wie Fernsehapparate, Kühlschränke, Wandlampen, Heizkörper etc.

- an Wänden, hinter denen Heizungs- bzw. Warmwasserohre oder beheizte Kamine verlaufen.

- an unisolierten Außenwänden

– in Ecken oder Wandnischen, Regalen oder hinter Vorhängen (ungenügende Luftzirkulation)

- Türnähe zu unbeheizten Räumen (Fremdkälteeinfluss)

- auf nicht abgedichteten Unterputzdosen (Fremdkälteeinfluss durch Kaminwirkung in den Installationsrohren)

– in Räumen, deren Heizkörper mit Thermostatventilen geregelt werden (gegenseitige Beeinflussung)

Montage

Nach Lösen des Oberteils durch Druck auf die Rastnase kann der Wandanschlusssockel abgenommen und am Montageort mit den beiliegenden Dübeln und Schrauben befestigt werden. Die Datenbusleitung muss hierbei durch den unteren Ausbruch hindurchgeführt werden.

Max. Kabellänge: 50 m

Hinweis:

Bei Neuinstallationen ist für eine einwandfreie Kabeleinführung eine Unterputz-Schalterdose vorzusehen.

Elektrischer Anschluss

Die 2-adrige Datenbusleitung wird an den Klemmen A und B der 2-poligen Klemmleiste auf der Bodenplatte angeschlossen.

Achtung!

Die Anschlüsse sind nicht vertauschbar und müssen entsprechend der Kennzeichnung A und B im Sockel installiert werden. Bei Vertauschen der beiden Anschlussleitungen erfolgt keine Anzeige im Display.

Nach erfolgtem elektrischem Anschluss wird das Raumgerät gemäß vorstehender Abbildung oben bündig eingehängt und nach unten geklappt, bis es mit der Rastnase im Wandanschlussockel hörbar einrastet.

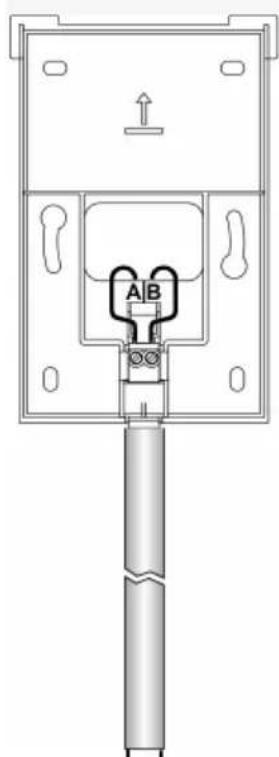

Anschluss am ATAG-Brennwertgerät

Der elektrische Anschluss erfolgt nach der Klemmenbezeichnung im Gerät.

$$ A = 2 0 $$

$$ B = 2 1 $$

Kesselklemmenleiste

230 V~Netzanschluss			230 V~PüapepexeterMischlermodulodul			230 V~Nermodulodul			230 V~			3B.35.22.04	Speicheranschluss3-Wege-Ventil				Speicher-fühler/Therm.	ATAGAussen-fühler		ATAGBus-Regler		Raum-Therm.Ein/Aus		ExternerBlock.Kontaktt		24 V~100 mA
±	N	L	±	N	L	±	N	L	±	N	L		H	WW	N							A	B
1	2	3	4	5	6	7	8	9		10	11		12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27

Anschlussssockel

A B

Zubehör Außenfühler

Außenfühler ARV1215U

Montageort

Der Außenfühler ist in etwa einem Drittel der Gebäudehöhe (Mindestbodenabstand 2 m) an der kältesten Gebäudeseite (Nord bzw. Nord-Ost) anzubringen.

Ausnahme: Liegt der bevorzugte Aufenthaltsbereich in einer anderen Richtung, so ist die entsprechende Gebäudeseite zu wählen.

Bei der Montage sind Fremdwärmequellen zu berücksichtigen, die den Meßwert erheblich verfälschen können (beheizte Kamine, Warmluft aus Luftschächten, Montage auf schwarzen Flächen, Kältebrücken im Mauerwerk etc.). Der Kabelaustritt muß stets nach unten gerichtet sein, um ein Eindringen von Feuchtigkeit zu vermeiden.

Elektrischer Anschluss

Für die elektrische Installation ist vorzugsweise ein 2-adriges Kabel mit einem Mindestquerschnitt von 1mm² zu verwenden. Der Anschluss erfolgt an den beiden Schraubklemmen im Fühlergehäuse und ist vertauschbar.

Montage

1- Fühlerkabel bis zum Montageort installieren

2- Deckelschrauben vom Fühlergehäuse lösen und Deckel entfernen

3- Fühlerunterteil mittels beiliegender Zentralebefestigungsschraube montieren. Dichtungsscheibe verwenden! Kabel-eintritt muß nach unten gerichtet sein.
4- Fühlerkabel so einführen, daß der Kabelmantel von der Dichtungslippe umschlossen ist.
5- Elektrischen Anschluß herstellen. Die Anschlüsse sind vertauschbar.
6- Deckel aufbringen und fest mit dem Unterteil verschrauben. Auf richtigen Sitz des Dichtungsrings achten.

Widerstandswerte des Außenfühlers in Abhängigkeit der Temperatur

Außenfühler ARV1215U

T (°C)		R (kV)
-	20	98,93
-	15	76,02
-	10	58,88
-	5	45,95
±	0	36,13
	5	28,60
	10	22,88
	15	18,30
	20	14,77
	25	12,00
	30	9,804

Inbetriebnahme der Regeleinheit

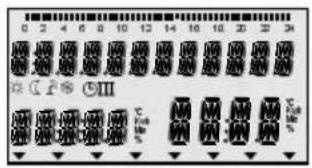

Segmenttest und Kennung

Beim erstmaligen Einschalten des Regelgerätes bzw. bei jeder Spannungs-Wiederkehr nach vorausgegangenem Netzausfall erscheinen vorübergehend alle im Display verfügbaren Segmente:

0 2 4 6 8 10 12 14 16 18 20 22 24 C C F G III C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C A B B A B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B

Segmenttest

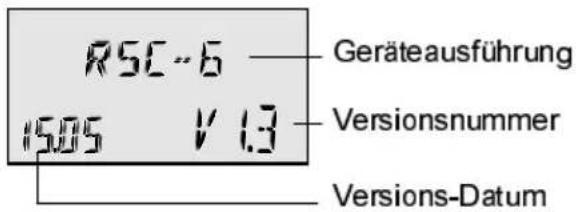

Anschließend erscheint die Geräteausführung mit Typencode und aktuellen Versionsnummer Software-Standes

RSC-6 15.05 V 1.3 Geräteausführung Versionsnummer Versions-Datum

Sofern keine Fehlermeldung vorliegt, erscheint im Anschluß daran die Grundanzeige mit Datum, Uhrzeit und aktueller Temperatur des Wärmeerzeugers. Das Display leuchtet durch Bedienung einer der Tasten. Das Licht erlöscht 90 Sekunden nach der letzten Bedienung.

M: 25JUN.103 16:32 20.5°

Grundanzeige

Mittwoch, 25. Juni 2003 16.32 Uhr Temp. 20.5°C

Eine aktive Sommerabschaltung wird durch ein Sonnenschirm-Symbol (P) dargestellt.

Sommerabschaltung aktiv

Bei aktiver Frostschutzfunktion erscheint ein Eiskristall-Symbol (*).

Nach Eingabe des Fachmann-Codes werden die für den Heizungsfachmann bestimmten Parameter freigeschaltet und können entsprechend der Anlagenausführung bearbeitet werden.

Code-Eingabe

Zur Eingabe des Fachmann-Codes sind die Tasten 📄 und 📋 ca. drei Sekunden lang gleichzeitig zu betätigen, bis die Code-Eingabe in der Anzeige erscheint.

CODE 0000

Die jeweils blinkende Stelle kann mit dem Drück-Dreh-Knopf entsprechend der Codezahl eingestellt und durch Antippen übernommen werden. Die restlichen Stellen werden in gleicher Weise bearbeitet.

Bei korrekter Codeeingabe erscheint beim Übernehmen der letzten Stelle die Quittierung FACHMANN OK, bei falscher Eingabe die Mitteilung CODE FALSCH.

FRAHMANN OK

Der werkseitig eingestellte Fachmann- Code lautet : 0 1 2 3

Hinweis: Sofern der werkseitige Code nicht akzeptiert wird, ist der Hersteller zu kontaktieren!

Achtung: Freigeschaltete Fachmann-Parameter werden wieder gesperrt, wenn für die Dauer von zehn Minuten keine weitere Bedienung erfolgt. in diesem Fall muß der Fachmanncode erneut eingegeben werden.

Störmeldungen

Um im Störungsfall eine möglichst genaue Diagnose vomehmen zu können ist das Regelsystem mit einem umfangreichen Störmeldesystem ausgestattet. Je nach Art der Störung erfolgt eine entsprechende Störmeldeanzeige im Display des Raumgerätes.

Sämtliche Störmeldungen kommen vom Feuerungsautomaten (MCBA) und werden unterteilt in

A – dauerhafte Störungen (permanente Verriegelung) mit MCBA-Fehlercode E-XX oder

B - temporäre Störungen (selbstaufhebende Verniegelung) mit MCBA-Fehlercode B-XX

Fehler am Feuerungsautomaten

Störung	Vermiegelung	EnX
Störung	Blockierung	BnX

Die Anzeige und Weiterverarbeitung logischer Fehlermeldungen lässt sich durch eine entsprechende Parametrierung unterdrücken. (siehe Parameter 13 – Ebene SYSTEM - Logische Fehlermeldung).

Weitergehende Verarbeitung von Fehlern:

- Fehler erscheinen in der Grundanzeige des Reglers

- Systemfehler erscheinen in der Info-Ebene beim entsprechenden Infowert

- Ggf. werden Fehler in das Störmelderegister übernommen (Beschreibung siehe unten).

Detaillierte Angaben zu den Fehlern am MCBA sind der Dokumentation der ATAG-Brennwertgeräte zu entnehmen.

Störmelderegister

Das Raumgerät verfügt über ein Störmelderegister, in dem maximal fünf Störmeldungen abgespeichert werden können. Die Störmeldungen werden mit Datum, Uhrzeit und Störungsart (Fehlemummer) angezeigt, die Abfrage erfolgt in der Reihenfolge der eingegangenen Störmeldungen in der Ebene STÖRMELDUNG.

Die zuletzt eingegangene (= aktuellste) Störmeldung steht vorrangig an erster Stelle, die vorangegangenen Störmeldungen werden bei jeder neuen Störmeldung ranglich nachgestellt. Die fünfte Störmeldung wird bei Eintreffen einer neuen Störmeldung gelöscht.

Störmeldungen vom Feuerungs- automaten

Eine Besonderheit stellen die Störmeldungen des Feuerungsautomaten (MCBA) dar. Da es sich hierbei um externe Fehler handelt werden diese nicht im internen Störmelderegister des Regelgerätes abgespeichert.

Parameterübersicht
Einsprung in die Ebenenauswahl: Drück-Dreh-Knopf ca. 3 Sekunden lang drücken – automatischer Aufruf der Schaltzeitenebene Gewünschte Ebene mit Drück-Dreh-Knopf anwählen und übernehmen, ggf. zuvor Code eingeben.
Ohne Farbe: Direkt zugänglich Hellgrau hinterlegt: mit Code 1234 zugänglich Dunkelgrau hinterlegt: mit Code 0123 zugänglich

Param. Nr.	Uhr-Datum	Schaltzeiten	Hydraulik	System-parameter	Warm-wasserkreis	Direkt-heizkreis	Wärme-erzeuger	Störung	Fühler-Abgleich
1	Uhrzeit (Min/Std)	Heizkreiswahl		Sprachwahl	WW-Spar-temperatur	Reduzierte Betriebsart		Stör-meldung 1	Raumfühler Direktkreis
2	Jahr	Programm-wahl	Ausgang SLP	Schaltzeiten-Programme	Legionellen-schutz (Tag)	Heizsystem		Stör-meldung 2	Außenfühler
3	Tag-Monat	Wo-Tag Mo...So		Bedienmodus	Legionellen-schutz (Zeit)	Raum-aufschaltung		Stör-meldung 3
4	So-Wi-Zeit-Autom	Einschaltzeit		Sommer-abschaltung	Legionellen-schutz (Temp)	Raumfaktor		Stör-meldung 4
5		Ausschaltzeit	Ausgang DK	Anlagen-frostschutz		Heizkurven-adaption	Begr.modus Min-Temp.	Stör-meldung 5
6		Zyklus-Temperatur			WW-Maximal-begrenzung	Einschalt-optimierung
7
8						Raumfrostschutz-temperatur
9				Klimazone		Raumthermostat funktion
10				Gebäude
11				Autom. Aus-sprungszeit
12						Min. Begrenzg. Heizkreis
13				Logische Fehlermeldg		Max. Begrenzg. Heizkreis
14						Überhöhung Wärmeerzeuger
15
16					WW-Basistemperatur	Estrichfunktion
17
18
19
20
21
22
23						Raumregelung Prop.-Anteil
24						Raumtegelung Integral-Anteil
25						Tages-Raumsoll Basistemperatur	Außentemp.sperre
26						Absenk-Raumsoll
27						Heizkurven-einstellung
28				Reset auf Werkswerte

Übersicht der Fachmannparameter und deren Einstellmöglichkeiten

Ebene HYDRAULIK

Die Parameter in dieser Ebene beziehen sich auf die allgemeine Anlagenhydraulik sowie die Funktionalität und Konfiguration der programmierbaren Ein- und Ausgänge für die jeweiligen Anlagenkomponenten.

PARAMETER	Bezeichnung	Einstellbereich / Einstellwerte	Werks-einstellung	Einstellung	Ab Code
02	Funktionsbelegung des Aus-gangs Warmwasserlade-pumpe (Type ..B.)	AUS Keine Funktion1 Warmwasser EIN	1		0123
05	Funktionsbelegung des Ausgangs Direktkreis-Freigabe	AUS Keine Funktion2 EIN	2		0123

Ebene SYSTEM

Die Parameter in dieser Ebene beziehen sich auf allgemeine Begrenzungsparameter und Vorgabewerte innerhalb des zur Anwendung kommenden Heizsystems.

PARAMETER	Bezeichnung	Einstellbereich / Einstellwerte		Werks-einstellung	Einstellung	Ab Code
01	Auswahl der Schriftzug-Sprache	DGBFI	DeutschEnglischFranzösischItalienisch	D		1234
02	Anzahl der freigeschalteten Schaltzeitprogramme	P1P1-P3	Nur ein Schaltzeitprogramm freigeschaltetDrei Schaltzeitprogramme freigeschaltet	P1		1234
03	Freischaltung für getrennten Bedienmodus	12	Gemeinsame Verstellung für alle HeizkreiseGetrennte Verstellung für jeden einzelnen Heizkreis	1		1234
04	Grenztemperatur für die Sommerabschaltung	AUS10-30 °C	keine Funktion	20 °C		1234
05	Anlagenfrostschutz	AUS-20...+10 °C	keine Funktion	3 °C		0123
09	Klimazone	-20...0°C		-12 °C		0123
10	Gebäudeart	123	leichte Bauweisemittelschwere Bauweise schwere Bauweise	2		0123
11	Automatische Aussprungszeit	AUS0,5...5min	kein automatischer Aussprung automatischer Aussprung nach eingestelltem Zeitablauf	2 min		1234
13	Logische Fehlermeldung	AUS, EIN		AUS		0123
PARA -RESET	Gesamtreset	in Abhängigkeit vom Zugriffscode nur auf die freigeschalteten Parameter		-

Ebene WARMWASSER (WW)

In dieser Ebene sind alle zur Programmierung des Wassererwärmerkreises erforderlichen Parameter mit Ausnahme der WW-Schaltzeitenprogramme enthalten.

PARAMETER	Bezeichnung	Einstellbereich / Einstellwerte	Werks-einstellung	Einstellung	Ab Code
01	WW-Spartemperatur	10 °C ... WW-Normaltemperatur	20 °C		1234
02	WW-Legionellenschutz-Tag	AUS Kein LegionellenschutzMo...So Legionellenschutz am angegebenen WochentagALLE Legionellenschutz an jedem Wochentag	MO		1234
03	WW-Legionellenschutz-Zeit	00:00...23:50 Uhr	02:00		0123
04	WW-Legionellenschutz-Temperatur	10 °C ... WW-Maximaltemperatur	65 °C		0123
06	WW-Maximaltemperatur-Begrenzung	20 °C ... Wärmeerzeugermaximal-temperatur	65 °C		0123
16	WW-Basistemperatur	10 °C ... WW-Maximaltemperatur	55 °C		1234

In dieser Ebene sind alle zur Programmierung des Heizkreises erforderlichen Parameter mit Ausnahme der Schaltzeitenprogramme enthalten.

PARAMETER	Bezeichnung	Einstellbereich / Einstellwerte	Werks-einstellung	Einstellung	Ab Code
01	Art des reduzierten Betriebs	ECO - AbschaltbetriebABS - Absenkbetrieb	ABS		0123
02	Heizsystem (Exponent)	1.00 ... 10.00	1,3		0123
03	Raumaufschaltung (in Verbindung mit Raumfühler)	AUS, 1, 3	3		1234
04	Raumfaktor	AUS, 10 ... 500 %,RC (nur Raumregelung)	AUS		0123
05	Heizkurvenadaption	AUS, EIN	AUS		1234
06	Einschaltoptimierung	AUS, 1 ... 8 h	AUS		1234
08	Raumfrostschutzgrenze	5 ... 30 °C	10 °C		0123
09	Raumthermostatfunktion	AUS, 1 ... 5 K	AUS		0123
12	Minimaltemperatur-begrenzung	10 °C ... EinstellungMaximaltemperaturbegrenzung	20 °C		0123
13	Maximaltemperatur-begrenzung	EinstellwertMinimaltemperaturbegrenzung	70 °C		0123
14	TemperaturüberhöhungWärmeerzeuger/Heizkreise	0 ... 20 K	0 K		0123
16	Estrichfunktion	AUS, 1, 2, 3 (nur wenn Parameter 1-Ebene Hydraulik = AUS)	AUS		0123
23	RaumregelungProportional-Anteil	1...100	8		0123
24	Raumregelung Integral-Anteil	5...240 min	15 min		0123
25	Tages-Raumsoll (Basiswert)	5°C...30°C	21°C		1234
26	Absenk-Raumsoll (Basiswert)	5°C...30°C	16°C		1234
27	Heizkurvensteilheit	0,2...3,5	1,5		1234

Ebene STÖRMELDUNGEN

In dieser Ebene können bis zu fünf Störmeldungen abgespeichert werden, die laufend aktualisiert werden.

PARAMETER	Bezeichnung	Einstellbereich / Einstellwerte	Werks-einstellung	Einstellung	Ab Code
01	Störmeldung 1	Letzte Störmeldung			0123
02	Störmeldung 2	Vorletzte Störmeldung			0123
03	Störmeldung 3	Drittletzte Störmeldung			0123
04	Störmeldung 4	Viertletzte Störmeldung			0123
05	Störmeldung 5	Fünfletzte Störmeldung			0123

Ebene FÜHLERABGLEICH

In dieser Ebene können alle am Zentralgerät angeschlossenen Fühler um ± 5K, bezogen auf den werkseitigen Abgleichwert korrigiert werden.

PARAMETER	Bezeichnung	Einstellbereich / Einstellwerte	Werks-einstellung	Einstellung	Ab Code
01	Abgleich Raumfühler	-5 K... + 5 K		0123	0123
02	Abgleich Außentemperatur	-5 K... + 5 K		0123	0123

Regelungsschaltplan 1

- Statischer Heizkreis und Brain Q

1 = Kesselklemmleiste
2 = Brain Q RSC (Art. Nr. AF1BQ05U)
3 = Außenfühler (Art. Nr. ARV1215U)

Achtung! Nur Prinzipschema – Kein Ausführungsplan!

Regelungsschaltplan 2

- Statischer Heizkreis mit externer Pumpe und Brain Q

1 = Kesselklemmleiste
2 = Brain Q RSC (Art. Nr. AF1BQ05U)
3 = Außenfühler (Art. Nr. ARV1215U)
4 = Externe Pumpe

Achtung! Nur Prinzipschema – kein Ausführungsplan!

Regelungsschaltplan 3

- Statischer Heizkreis mit externer Pumpe, Brauchwasserspeicher und Brain Q

1 = Kesselklemmleiste
2 = Brain Q RSC (Art. Nr. AF1BQ05U)
3 = Außenfühler (Art. Nr. ARV1215U)
4 = Externe Pumpe
5 = Speicherfühler (Art. Nr. S4358610) (Nur bei Fremdspeicher)

Achtung! Nur Prinzipschema – kein Ausführungsplan!

Notizen

Notizen

Notizen

Notizen

ATAG Heizungstechnik GmbH

Postfach 1142

D-35721 Herborn

Konrad-Adenauer-Straße 27

D-35745 Herborn

T: (02772) 98 89 - 0

F: (02772) 51320

[e-mail]

www.atagheizungstechnik.de

Mit dieser Ausgabe sind alle vorhergehenden Anleitungen ungültig.

Änderungen vorbehalten • We reserve the right to make changes
