BEDIENUNGSANLEITUNG EDE5335 ELECTROLUX

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.

Transportschaden

Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst.

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung:

Hier finden Sie wichtige Informationen über ungeeignete Handhabungen Ihres Wäschetrockners, die technische Schäden verursachen können.

Hier finden Sie Informationen, die für die einwandfreie Funktion des Geräts besonders wichtig sind.

Hier finden Sie wichtige Umweltschutzhinweise.

Unser Beitrag zum Umweltschutz: Wir verwenden Recycling-Papier.

Inhalt

Wichtige Sicherheitshinweise......4

Entsorgung 5

Umwelttipps 5

Ihr neuer Wäschetrockner......6

Gerätebeschreibung......6

Installation 7

Entfernen der Transportsicherung ....7

Aufstellung 7

Ableitung der feuchten Luft 7

Anschluss eines Abluftschlauchs....7

Elektrischer Anschluss ....8

Wasch-/Trockensäule 8

Türanschlagwechseleversal....8

Einstellung der Leitfähigkeit des Wassers 9

Gebrauch....10

Bedienblende....10

Trockenprogramme 12

Reihenfolge der Arbeitsschritte ....13

Praktische Tipps 14

Wartung 15

Reinigung des Trocknergehäuses ....15

Reinigung des Siebbereichs in der Innentür .....15

Reinigung der Flusensiebe 15

Betriebsstörungen 16

Technische Daten

ABMESSUNGEN: Höhe 85 cm
	Breite 60 cm
	Tiefe 58 cm
NETZSPANNUNG/FREQUENZ: 220 - 230 V/50 Hz
GESAMTANSCHLUSSWERT:		2600 W
ABSICHERUNG:		16 A
FASSUNGSVERMÖGEN:	Baumwolle, Leinen	6 kg
	Pflegeleichte Gewebe	3 kg
VERBRAUCHSWERTE:	Baumwolle, Leinen	4.0 kWh (6 kg schranktrocken)
	Baumwolle, Leinen	3.6 kWh (6 kg bügeltrocken)

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 73/23 EWG vom 19.2.73 Niederspannungsrichtlinie;

- 89/336 EWG vom 3.5.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

⚠️ Wichtige Sicherheitshinweise

Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der Installation oder der Verwendung dieses Gerätes aufmerksam durch!

Installation

• Lassen Sie die beim Elektroanschluss des Geräts entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
• Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht.
• Der Aufstellplatz darf nicht mit textiler Auslegware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.
• Bei diesem Gerät muss die feuchte Luft ins Freie abgelassen werden. Es sollte daher ein eigenes Entlüftungssystem haben und nicht an andere Systeme anderer Geräte angeschlossen werden.

Gebrauch

• Gerät nur im Haushalt und für den angegebenen Zweck benutzen.
• Ziehen Sie nach Gebrauch des Geräts immer den Netzstecker aus der Steckdose.
• Nicht geschleuderte Wäsche darf nie im Wäschetrockner getrocknet werden.
• Mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner etc.) behandelte Wäschestücke dürfen nie in diesem Wäschetrockner getrocknet werden. Es besteht Brandgefahr. Also nur in Wasser gewaschene Textilien trocknen!

- Mit Öl getränkte oder befleckte Wäschestücke dürfen nicht in dem Trockner getrocknet werden. Brandgefahr!

●Falls Sie Ihre Wäsche mit einem Fleckentferner behandelt haben, führen Sie in Ihrem Waschprogramm einen extra Spülgang durch
• Die Benützer sollten sich immer davon überzeugen, dass keine Gasfeuerzeuge (auch nichtfunktionierende) in den Kleidungsstücken vergessen wurden.
- Trocknen Sie nie Sportschuhe (z.B. Tennisschuhe) in diesem Trockner. Diese könnten zwischen Trommel und Einfülltür rutschen und dadurch die Trommel blockieren.
- Lassen Sie die Einfülltür zwischen einem Trockenvorgang und dem folgenden angelehnt, damit die Türdichtung auf Dauer wirksam bleibt.

• Benützen Sie das Gerät nie ohne Flusensiebe oder mit beschädigten Flusensieben. Es besteht Brandgefahr.
• Der Raum um den Trockner muss von Flusen freigehalten werden.

Allgemeine Sicherheitsvorschriften

• Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
• Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen.
• Das technische Service sollte nur von autorisierten Kundendienststellen ausgeführt werden; verlangen Sie nur Original-Ersatzteile.

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Wäschetrockner spielen.
• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Wäschetrockners klettern.
• Bei der Entsorgung des Wäschetrockners: Ziehen Sie den Netzstecker, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. Zerstören Sie das Türschloss: so können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten.

Entsorgung

Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden.

PE< steht für Polyethylen
PS< steht für Polystyrol
PP< steht für Polypropylen

- Entsorgung des Altgeräts

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

•Altgerät

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produktnicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Umwelttipps

Ihr Wäschetrockner arbeitet besonders wirtschaftlich, wenn Sie folgendes beachten:

• Die maximale Füllmenge nutzen -entsprechend der Programmübersicht auf Seite 11. Kleine Wäschefüllungen sind unwirtschaftlich.
• Die Wäsche gründlich entwässern.
Je höher die Schleuderdrehzahl, umso kürzer ist die Trockenzeit und umso geringer ist der Stromverbrauch.
- Übertrocknen vermeiden durch sorgfältige Programmwahl entsprechend des gewünschten Trockengrades. Übertrocknete Wäsche lässt sich zudem schlecht bügeln.

• Um die maximale Füllmenge auszunutzen, kann Wäsche, die schranktrocken werden soll, ohne weiteres mit Bügelwäsche getrocknet werden. Dazu das Programm für Bügelwäsche einstellen, nach Programmende die Bügelwäsche entnehmen und die restliche Wäsche anschließend zu Ende trocknen.
• Wenn Sie die Flusensiebe regelmäßig reinigen, vermeiden Sie längere Trockenzeiten und höheren Stromverbrauch.
• Den Raum gut belüften. Die Raumtemperatur sollte während des Trocknens + 35°C nicht übersteigen.

Ihr neuer Wäschetrockner

Mit Ihrem Wäschetrockner erhalten Sie bei jedem Wetter eine flauschig weiche Wäsche.

Durch höchste Qualitätsansprüche bei der Entwicklung wie auch in der Fertigung wird eine lange Lebensdauer Ihres Geräts garantiert.

Durch sparsamsten Stromverbrauch und kurze Trockenzeiten wird ein Höchstmaß an Wirtschaftlichkeit beim Betrieb Ihres Geräts erzielt.

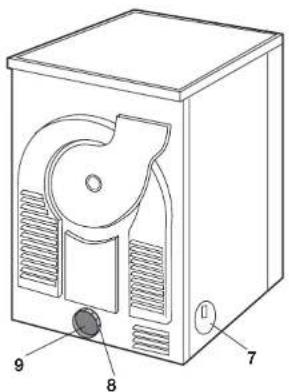

Gerätebeschreibung

1 Bedienblende

2Flusensiebe

3Typenschild

4Schraubfüße

5Glühlampe für Innenbeleuchtung

6Einfülltür (Anschlag wechselbar)

7Abluftöffnung seitlich

8Anschlussring

9Abluftöffnung hinten

Entfernen der Transportsicherung

Ziehen Sie den Folenschlauch mit dem Polystyrolpolster heraus, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Klebestreifen innen an der Trommeloberseite abziehen.

P1106

Aufstellung

Das Gerät soll in einem genügend belüfteten Raum, wenn möglich in der Nähe eines Fensters aufgestellt werden, da sich während der Trocknung eine gewisse Menge feuchte Luft bildet.

Noch günstiger ist die Abführung der feuchten Luft. Der Raum um den Trockner muss von Flusen freigehalten werden.

Der Trockner kann auf jedem ebenen Fußboden aufgestellt werden. Er muss waagerecht stehen, also eventuell mit einer Wasserwaage ausgerichtet werden. Durch Verstellen der Schraubfüße lassen sich Bodenunebenheiten bzw.-schräglagen ausgleichen.

Schraubfüße nicht entfernen.

Für eine einwandfreie Funktion ist eine gute und stauungsfreie Luftzufuhr sicherzustellen.

Die Bodenfreiheit nicht durch hochflorige Teppichböden, Leisten u.ä. einschränken.

Es könnte ein Wärmestau eintreten, der das Gerät in

seiner Funktion beeinträchtigt.

Hinweis:

Die vom Trockner abgegebene Warmluft kann bis zu 60°C betragen - Aufstellung nicht auf empfindlichen Teppichböden.

Die Raumtemperatur sollte nicht niedriger als +5°C und nicht höher als +35° sein.

Ableitung der feuchten Luft

Die feuchte Luft kann aus der Rückseite oder aus der linken bzw. rechten Seite abgeleitet werden.

Die unbenutzten Öffnungen sind durch die mitgelieferten Deckel zu verschließen.

Anschluss eines Abluftschlauchs

Kann der Wäschetrockner nicht in einem lüftbaren Raum aufgestellt werden, ist eine Abführung der feuchten Luft durch eine flexible Abluftleitung unerlässlich.

Verwenden Sie dazu den mitgelieferten 100 mm breiten Schlauch, der in eine der Abluftöffnungen am Gerät durch den mitgelieferten Ring "A" zu stecken ist. Dieser befindet sich in der Abluftöffnung auf der Rückseite des Geräts.

Achten Sie darauf, dass die beiden nicht verwendeten Öffnungen durch die mitgelieferten Deckel verschlossen werden.

Sollte der Aufstellungsraum sehr kalt sein, empfehlen wir, ein Loch (3 mm) an der untersten Stelle des Schlauchs zu bohren (siehe Abb., Punkt "B") und ein Gefäß darunter zu stellen, um das Kondenswasser aufzufangen.

Wichtig ist, dass die Abluftleitung immer auf dem kürzesten Wege -ohne viele Bögen - verlegt wird, damit das Gerät so wirtschaftlich wie möglich arbeitet.

Der Schlauch darf im montierten Zustand nicht mehr als zwei Knie aufweisen.

Keinesfalls darf der Abluftschlauch an Kamine von Heizanlagen oder ähnlichem angeschlossen werden.

Eine Abluftabgabe von mindestens 150 m³/h muss auf jeden Fall gewährleistet werden.

IWird am anderen Schlauchende eine Rückschlagklappe bzw. ein Gitter angebracht, sorgen Sie dafür, dass diese durch Rost oder Schmutz nicht verstopft wird. Reinigen Sie sie regelmäßig.

Selbstverständlich können Sie das Schlauchende nach unten richten, damit Regenwasser und Wind nicht eindringen können.

Wenn der Aufstellungsraum an einen zentralen, sehr leistungsstarken Entlüfter angeschlossen ist, können Probleme auftreten. Wenn Sie feststellen, dass die Trocknungszeit zu lange dauert, schalten Sie den Entlüfter aus oder schließen Sie, während der Trockner in Betrieb ist, das Gitter des Entlüfters.

Falls der Wäschetrockner neben anderen Küchenmöbeln aufgestellt wird, vergewissern Sie sich, dass der Abluftschlauch nicht geknickt ist.

Sollte der Schlauch teilweise geknickt sein, müssen Sie mit einer Verminderung des Trockenresultates und folglich mit längeren Trockenzeiten und höherem Verbrauch rechnen.

Sollte der Schlauch total geknickt sein, schalten sich die Sicherheitsvorrichtungen ein, mit denen die Maschine ausgestattet ist. In diesem Falle muss der Kundendienst verständigt werden.

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,6 kW. Erforderliche Absicherung: 16A - LS-L-Schalter.

Die Erzeugerfirma lehnt jegliche Verantwortung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

Wasch-/Trockensäule

Der Aufbau zur platzsparenden Wasch-/Trockensäule ist mit allen Waschvollautomaten von 60 cm Breite und Frontbeschickung möglich. Hierzu benötigen Sie einen Bausatz, der bei Ihrem Händler erhältlich ist. Eine ausführliche Montageanweisung liegt dem Bausatz bei.

Falls erwünscht ist es möglich, die Tür auf Linksanschlag zu ändern.

Zu diesem Zweck wenden Sie sich bitte an die nächste Kundendienststelle.

Einstellung der Leitfähigkeit des Wassers

Die Empfindlichkeit des Leitfähigkeits-fühlers, kann entsprechend dem Wert der Wasserleitfähigkeit im jeweiligen Wohngebiet, wie folgt eingestellt werden:

Einstellungsvorgang

Den Programmwähler drehen und das Gerät einschalten.

Gleichzeitig die Tasten 2 und 4 drücken und gedrückt halten, bis die Kontrolllampen oberhalb dieser Tasten blinken, und eine der Kontrolllampen «TROCKNEN», «ABKÜHLEN» oder «ENDE» aufleuchtet (siehe Tabelle).

Ändern des Leitfähigkeits-wertes:

Die Start/Pause-Taste sooft drücken, bis der gewünschte Leitfähigkeitsgrad durch Aufleuchten der entsprechenden Kontrolllampe am Informator angezeigt wird (siehe Tabelle):

Leuchtende LED	Leitfähigkeitsgrad	μS/cm bei 25°C
ENDENiedrig		< 300
ABKÜHLENMittel		300 - 600
TROCKNENHoch		> 600

Für gewöhnlich wird werkseitig der hohe Wert eingestellt.

Speichern der Einstellung:

Die Tasten 2 und 4 gleichzeitig drücken und gedrückt halten, bis die Kontrolllampen über diesen Tasten aufhören zu blinken und ein akustisches Signal ertönt.

Hinweis: Auskunft über die Wasser-leitfähigkeit im Wohngebiet geben die Wasserversorgungsunternehmen.

Gebrauch

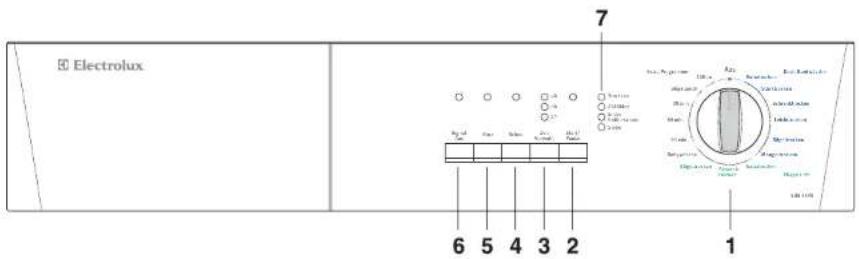

Bedienblende

Electrolux 6 5 4 3 2 7 1 2 3 4 5 6 7

1 Programmwähler

Mit dem Programmwähler stellen Sie die automatische und zeiteingestellte Trocknung ein. Das Gerät ist somit eingeschaltet. Bei geöffneter Tür leuchtet die Trommel-Innenbeleuchtung.

Trocknung durch elektronische Programme

Diese arbeiten mit Feuchtigkeitssensoren. Sie müssen einfach den Programmwähler auf das gewünschte Programm einstellen und die Wäsche wird solange getrocknet, bis sie den gewünschten Feuchtigkeitsgrad erreicht hat.

Zeiteingestellte Trocknung

Zeitliches Trocknen für individuelles Trocknen oder Nachtrocknen von Wäschestücken.

Drehen Sie den Programmwähler auf 60 Minuten für Baumwolle u. Leinen oder auf 30 Minuten für pflegeleichte Wäsche.

Zur Annullierung eines bereits laufenden Programms drehen Sie den Programmwähler auf "AUS".

2 START/PAUSE-Taste

Durch Drücken der Taste (ca. 2 Sek.), starten Sie das gewählte Trocknungsprogramm.

Hinweis! Wird das laufende Trocknungsprogramm durch Öffnen der Tür unterbrochen, muss, nachdem die Tür wieder geschlossen wurde, das Programm neu gestartet werden.

Diese Taste soll auch nach einem Stromausfall wieder gedrückt werden.

Die "START/PAUSE"-Anzeige blinkt während der Unterbrechung.

3 "ZEITVORWAHL" - Taste

Durch diese Taste wird eine Startzeit-Vorwahl von 3,6 oder 9 Stunden ermöglicht.

Die Taste so lange drücken, bis die entsprechende Lampe für die gewählte Startzeit aufleuchtet.

Diese Funktion kann erst nach erfolgter Programmauswahl und vordem Drücken der "START/PAUSE"-Taste gewählt werden.

Das Gerät beginnt rückwärts zu zählen, dieser Vorgang wird durch die entsprechenden Lampen angezeigt. Wenn zum Beispiel eine Startzeit in 9 Stunden ausgewählt wurde (Lampe 9 hleuchtet), schaltet sich diese Lampe nach 3 Stunden aus und an ihrer Stelleleuchtet die Lampe 6h.

Nach weiteren 3 Stunden erlischt diese Lampe und die Lampe 3h beginnt zu leuchten.

Nach Ablauf der 9vorgewählten Stunden (Lampe 3 h ist ausgeschaltet) beginnt das Trocknungsprogramm.

Während der laufenden Funktion der Zeitvorwahl können weder das Programm noch die Zeitvorwahl geändert werden. Sollte dies trotz-dem gewünscht werden, müssen zuerst alle Eingaben durch Drehen des Programmwahlschalters auf "AUS" gelöscht werden. Nun das neue Programm, die Funktionen und die Startzeit auswählen und die "START/PAUSE"-Taste drücken.

4 Schon-Taste

Drücken, wenn empfindliche Gewebe wie Feinwäsche, Acryl usw.getrocknet wird.

Durch Drücken der Taste wird in allen Trocknungsprogrammen, auch bei zeitlicher Trocknung, die Heizleistung von 2400W auf 1400Wreduziert.

Die darüberliegende Lampe leuchtet.

Wird die Taste nicht gedrückt, laufen alle Programme mit voller Heizleistung (2400W) ab.

Nicht wählbar zusammen mit "KURZ".

5 "KURZ" Taste

Bei gedrückter Taste laufen die Programme Baumwolle:

• Extratrocken
• Starktrocken
• Schranktrocken
  mit verkürzter Programmdauer bei gleichem Trockengrad ab.

Die betreffende Lampe leuchtet.

Diese Funktion kann nicht zusammen mit "SCHON" gewählt werden.

6 SIGNAL AUS-Taste

Das akustische Signal ertönt

• beim Wählen des Programms und beim Einschalten der Tasten

- bei der Wahl einer Funktion, die mit dem eingestellten Programmnicht vereinbar ist

- wenn der Programmwähler während eines laufenden Programmsverdreht wird

- wenn die Tasten im Laufe des Programms gedrückt werden

• während der Knitterschutzphase

• am Ende des Programms

- bei Störungen am Gerät

Durch Drücken der Taste wird das Signal eingeschaltet.

7 Informator

Der Informator informiert Sie über den momentanen Programmstand und zeigt an, wenn das Gerät neu gestartet werden muss. Die Kontrolllampen zeigen folgende Funktionen an:

Kontrolllampe "Trocknen" leuchtet. Die Trocknungsphase mit Heizung wird durchgeführt.

Kontrolllampe "Abkühlen" leuchtet. Die Abkühlphase von ca. 10 Minuten läuft ab.

Kontrolllampe "Ende/Knitterschutz" blinkt.

Die Abkühlphase ist beendet, die Wäsche kann entnommen werden.

Die Knitterschutzphase von 30 Minuten ist abgelaufen, es erfolgt keine Trommelbewegung mehr.

Kontrolllampe "Siebe" blinkt. Die Flusensiebe müssen gereinigt werden.

Trockenprogramme

Elektronische Trocknung

Art der Wäsche	Gewünschter Trockengrad	Füllmenge kg
Koch-Buntwäsche	Extratrocken	6
	Starktrocken	6
	Schranktrocken (*)	6
	Leichttrocken	6
	Bügeltrocken (*)	6
	Mangeltrocken	6
Pflegeleicht	Extratrocken	3
	Schranktrocken (*)	3
	Bügeltrocken	3
Strampelanzüge, die durchgetrocknet werden sollen	Babywäsche-Programm	bis 110 Strampelanzüge.
Oberhemden und Blusen; für minimalen Bügelaufwand.	Bügelfix	bis 15-6 Hemden

(*) Vergleichsprogramme nach CEI 1121.
"Babywäsche-Programm" ist ein spezielles Trockenprogramm für Strampelanzüge, die durchgetrocknet werden sollen.
"Bügelfix" ist spezielles Trockenprogramm mit Anti-Knittermechanik für pflegeleichte Textilien.

Zeiteingestellte Trocknung

Art der Wäsche Trocknungsdauer		Füllmenge kg	Programm
Koch-Buntwäsche	90 Min.	6	90 Min.
Koch-Buntwäsche	60 Min.	6	60 Min.
Pflegeleicht	30 Min.	3	30 Min.

Die Trockendauer ist von der Füllmenge, der Gewebeart und der Restfeuchte der zu trocknenden Wäsche abhängig.

Programm "Lüften"

Diese Programmstellung kann zum Auslüften von Pullis, Kleidern usw. verwendet werden.

Füllmenge

Sie brauchen die Wäsche nicht abzuwiegen, wenn Sie sich an folgende Faustregeln halten:

• Baumwolle, Leinen: volle Trommel, aber nicht überladen.
• Pflegeleichte Gewebe: Trommel bis zur Hälfte füllen.
• Besonders empfindliche Gewebe: Trommel nicht mehr als 1/3 füllen.

i Reihenfolge der Arbeitsschritte

Vor der ersten Inbetriebnahme empfiehlt es sich, den Trockner mit einigen feuchten Tüchern zu beschicken und ca. 30 Minuten laufen zu lassen. Dadurch wird sichergestellt, dass sich kein Staub und Schmutz mehr in der Trommel befindet.

1. Gerät anschliessen.
2. Tür durch leichten Druck auf die markierte Stelle öffnen.
3. Waschgut in die Trommel legen.

1. Tür schließen. Achten Sie darauf, dass keine Wäschestücke eingeklemmt werden.
2. Trockenprogramm oder Trockenzeit entsprechend der Wäscheart wählen. Die Kontrolllampen TROCKNEN, ABKÜHLEN und ENDE leuchten..
3. Bei Bedarf SCHON- und/oder SIGNAL AUS- oder KURZ-Taste drücken.
4. Wenn der Programmstart später erfolgen soll, Startzeit-Vorwahl einstellen.
5. START/PAUSE-Taste drücken: die darüberliegende Lampe leuchtet nun konstant. Das Trocknungsprogramm beginnt. Nur die Lampe TROCKNEN bleibt eingeschaltet. Haben Sie die Startzeitvorwahl gewählt, beginnt die Maschine die eingestellte Zeit zurückzuzählen.

Wird während des Programms der Programmwähler verdreht, wird dies durch Signaltöne angezeigt. Die Lampen der Programmschritte blinken.

Damit die Wäsche abkühlen kann, wird 10 Minuten vor Programmende automatisch die Abkühlphase eingeschaltet. Die Kontrolllampe ABKÜHLEN leuchtet auf.

Die Lampen ENDE, und SIEBE leuchten. Die Wäsche kann entnommen werden.

1. Wird die Wäsche am Ende des Programms nicht entnommen, schaltet sich automatisch das Knitterschutzprogramm, das ca. 30 Minuten

dauert, ein.

Während der Knitterschutzphase können Sie jederzeit die Wäschestücke entnehmen.

Während der Knitterschutzphase können Sie jederzeit die Wäschestücke entnehmen. Wird dies nicht gemacht, bleibt die Maschine am Ende des Programms automatisch stehen, die Lampen ENDE und SIEBE bleiben eingeschaltet und ein akustisches Signal ertönt für 2 Minuten.

1. Den Programmwähler auf AUS drehen, alle Kontrolllampen erlöschen. Das Gerät ist ausgeschaltet. Wäsche entnehmen.

Wird die Tür vor dem Ausschalten des Geräts geöffnet und dann geschlossen, leuchten die Lampen der Programmschritte des von der Maschine ausgeführten Programms.

Nach dem Trocknen

• Programmwähler auf "AUS" drehen
• Flusensiebe reinigen (siehe Seite 14)

Hinweis!

Soll das Trocknungsprogramm vorzeitig beendet werden, empfehlen wir, um Stauwärme im Gerät zu vermelden, grundsätzlich vorher das Programm "Lüften" einzuschalten. Dazu Programm-Wahlschalter auf AUS drehen, Programm "Lüften" wählen und START/PAUSE-Taste drücke

Programmänderung

Bevor eine Programmänderung durchgeführt werden kann, muss erst das laufende Programm gelöscht werden.

Drehen Sie den Programm-Wahlschalter auf Position AUS, das vorherige Programm ist nun gelöscht. Die Neueinstellung kann erfolgen.

i Praktische Tipps

- Überladen Sie das Gerät nicht. Beachten Sie die maximalen Füllmengen. Eine Überfüllung beeinträchtigt das Trockenergebnis und führt zu starker Knitterbildung. Eine zu geringe Wäschefüllung ist unwirtschaftlich.

Folgende Gewichtsangaben können als Richtwerte dienen:

Bettbezug 700 - 1000 g

Frottiertuch 150 - 250 g

Bademantel 1000 - 1500 g

Herrenhemd 200 - 300 g

Kissenbezug 100 - 200 g

Herrenschlafanzug 400 - 500 g

Damennachthemd 200 - 250 g

Wichtig:

• Besonders empfindliche Gewebe, z.B. Gardinen aus synthetischen Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken, Schlafsäcke und Federbetten, sowie Wäschestücke, die überwiegend Schaumgummi oder gummähnliches Material enthalten, dürfen nicht getrocknet werden.
• Bitte prüfen Sie, ob die Wäsche zum Trocknen im Wäschetrockner geeignet ist. Einen Pflegehinweis mit dem entsprechenden Symbol finden Sie im Wäsche-Etikett.

Die Symbole für das Trocknen und ihre Bedeutung:

Trocknergeeignet
Normales Trocknen (volle Heizleistung) z.B. für Baumwollwäsche
Schonendes Trocknen (reduzierte Heizleistung) - für pflegeleichte Wäsche, z.B. Acryl
Trocknen im Wäschetrockner nicht möglich - z.B. Wolle und Textilien mit Wollanteil, Seide

• Bettbezüge und Kissen sollten zugeknöpft werden, damit Kleinteile sich darin nicht "sammeln" können. Reißverschlüsse, Haken und Ösen schließen Sie, lose Gürtel, Schürzenbänder etc. binden Sie zusammen.
• Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trockengrad.
  • Die Wäsche muß vor dem Trocknen gut ausgeschleudert sein.
• Ein Übertrocknen der Wäsche sollte vermieden werden, um Knitter bzw. unnötigen Energieverbrauch zu vermeiden.
• Verwenden Sie zum Waschen einen Weichspüler, um am Ende des Trockenvorganges statische Aufladungen zu vermeiden und auch um die Trockenzeiten zu reduzieren.
• Gewirkte Textilien (Trikotwäsche) können beim Trocknen etwas einlaufen. Wäsche dieser Art bitte nicht übertrocknen. Es ist empfehlenswert, bei Neuanschaffung die Einlaufseigenschaften bei der Größenwahl zu berücksichtigen.
• Sind nach dem Trocknen einzelne Wäschestücke noch zu feucht, dann stellen Sie eine kurze Nachtrockenzeit ein, jedoch mindestens 30 Minuten. Das wird vor allem bei mehrlagigen Wäschestücken (z.B. Kragen, Taschen usw.) erforderlich sein.

Wartung

Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker des Gerätes aus der Steckdose.

Reinigung des Trocknergehäuses

Verwenden Sie nur Seifenwasser und trocknen Sie das Gerät danach sorgfältig.

Wichtig: Alkohol, Lösungsmittel und dgl. dürfen nicht verwendet werden.

Reinigung des Siebbereichs in der Innentür

Ein minimaler Anteil der Flusen gelangt trotz des Flusensiebs in den umgebenden Siebbereich. Reinigen Sie deshalb von Zeit zu Zeit den gesamten Siebbereich mit einem feuchten Tuch.

Reinigung der Flusensiebe

Der Wäschetrockner funktioniert nur bei gereinigten Flusensieben einwandfrei. Deshalb müssen sie nach jedem Trocknungsprogramm vor der Wäscheentnahme kontrolliert und ggf. gereinigt werden. Die Lampe SIEBE leuchtet im Informator, um Sie daran zu erinnern. Verwenden Sie dazu ein feuchtes Tuch.

Das Sieb in der Innentür an seinem Griff nach oben herausziehen, Flusen abstreifen und Sieb wieder einsetzen.

Die angesammelte Flusenmenge ist nicht etwa auf die Wäschebeanspruchung im Trockner zurückzuführen; vielmehr handelt es sich um abgetragene Fasern vom Tragen und Waschen. Beim Trocknen auf der Leine werden die Flusen vom Wind fortgetragen, während sie beim Wäschetrockner im Sieb gesammelt werden. Am Gewicht der Flusen können Sie feststellen, wie gering der Anteil im Verhältnis zur getrockneten Wäschemenge ist.

Falls nötig können beide Siebe unter laufendem Wasser mit einer Bürste gereinigt werden. Das Sieb in der Einfüllöffnung kann auch herausgenommen werden (siehe Abb.). Beim Wiedereinsetzen kann der Zapfen nach rechts oder links zeigen.

Benützen Sie das Gerät nie ohne Flusensiebe.

Betriebsstörungen

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.

Störungen	Mögliche Ursachen
Trockner läuft nicht an:	Ist die Gerätetür oder die untere Tür geschlossen?Ist die Stromzufuhr unterbrochen?Ist die Sicherung in Ordnung?Ist der Programmwähler richtig eingestellt?Ist die START/PAUSE-Taste gedrückt?Startzeit-Vorwahl gewählt?
Das Trocknungsergebnis ist nicht zufriedenstellend:	Sind die Flusensiebe verstopft?Haben Sie das richtige Programm gewählt?Haben Sie die Schon-Taste gedrückt?Wurde der Wäschetrockner übermäßig gefüllt?Wurde die Wäsche vorher gut ausgeschleudert?Sind alle Aufstellungshinweise beachtet?
Die Trommelbeleuchtung funktioniert nicht:	Programmwähler in Stellung AUS.Glühlampe defekt.Zum Auswechseln wenden Sie sich bitte an Ihre nächste Kundendienststelle.

ISollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, steht Ihnen für die Betreuung Ihres Geräts ein gut ausgerüsteter, technischer Kundendienst zur Verfügung.

Die Anschriften sind im beigepackten Verzeichnis zu finden.

Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon-Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-Nr. Ihres Geräts.

Diese Daten sind dem Typschild zu entnehmen (s.S. 6).

Electrolux
