Produkttyp	Industrie-Tablet
Marke	Honeywell
Modell	Thor VM2
Bildschirmgröße	8 Zoll (ca. 20,3 cm)
Bildschirmauflösung	1280 x 800 Pixel
Prozessor	Intel Atom oder ARM-basiert
Betriebssystem	Windows Embedded oder Android
Arbeitsspeicher (RAM)	2 GB
Interner Speicher	32 GB
Akku-Kapazität	Lithium-Ionen, 3400 mAh
Betriebsdauer	Bis zu 8 Stunden
Schnittstellen	USB, Ethernet, RS232, Audio
Konnektivität	WLAN, Bluetooth, optional 4G
Schutzart	IP65 (staubdicht, strahlwassergeschützt)
Sturzfestigkeit	1,2 m auf Beton
Abmessungen (H x B x T)	ca. 250 x 180 x 25 mm
Gewicht	ca. 1,2 kg
Stromversorgung	Netzteil 12V DC, 3A
Reinigung	Mit weichem, trockenem Tuch reinigen
Sicherheitshinweise	Nicht in Flüssigkeiten tauchen, vor Hitze schützen
Ersatzteile	Akku, Netzteil, Halterungen verfügbar

Häufig gestellte Fragen - Thor VM2 HONEYWELL

Wie schalte ich das Honeywell Thor VM2 ein?

Drücken Sie die Ein-/Aus-Taste an der Seite des Tablets für ca. 3 Sekunden, bis der Bildschirm aufleuchtet.

Wie kann ich die Batterie des Thor VM2 wechseln?

Das Thor VM2 verfügt über einen austauschbaren Akku. Entfernen Sie die Rückabdeckung und lösen Sie die Verriegelung, um den Akku zu entnehmen.

Ist das Thor VM2 wasserdicht?

Ja, es entspricht der Schutzklasse IP65 und ist gegen Staub und Strahlwasser geschützt.

Welches Betriebssystem verwendet das Thor VM2?

Das Tablet ist mit Windows Embedded oder Android erhältlich, abhängig von der Konfiguration.

Kann ich das Thor VM2 mit einem Stift bedienen?

Ja, der Touchscreen unterstützt sowohl Finger- als auch Stifteingabe (kapazitiv).

Wie verbinde ich das Thor VM2 mit WLAN?

Gehen Sie in die Systemeinstellungen und wählen Sie 'WLAN'. Wählen Sie Ihr Netzwerk aus und geben Sie das Passwort ein.

Lässt sich der Speicher des Thor VM2 erweitern?

Ja, über einen MicroSD-Kartenslot kann der Speicher um bis zu 64 GB erweitert werden.

Wie reinige ich das Thor VM2 richtig?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie aggressive Reinigungsmittel und tauchen Sie das Gerät nicht in Flüssigkeiten.

Wo finde ich die Bedienungsanleitung für das Thor VM2?

Die aktuelle Bedienungsanleitung steht auf der Honeywell-Website oder auf notice-facile.com als PDF zum Download bereit.

Kann das Thor VM2 im Fahrzeug montiert werden?

Ja, es ist für den Einsatz in Fahrzeugen konzipiert und kann mit einer fahrzeugspezifischen Halterung montiert werden.

BEDIENUNGSANLEITUNG Thor VM2 HONEYWELL

Komponenten - Vorderseite

Honeywell THOR VM2 System -LEDs Netztaste Verbindungs- LEDs

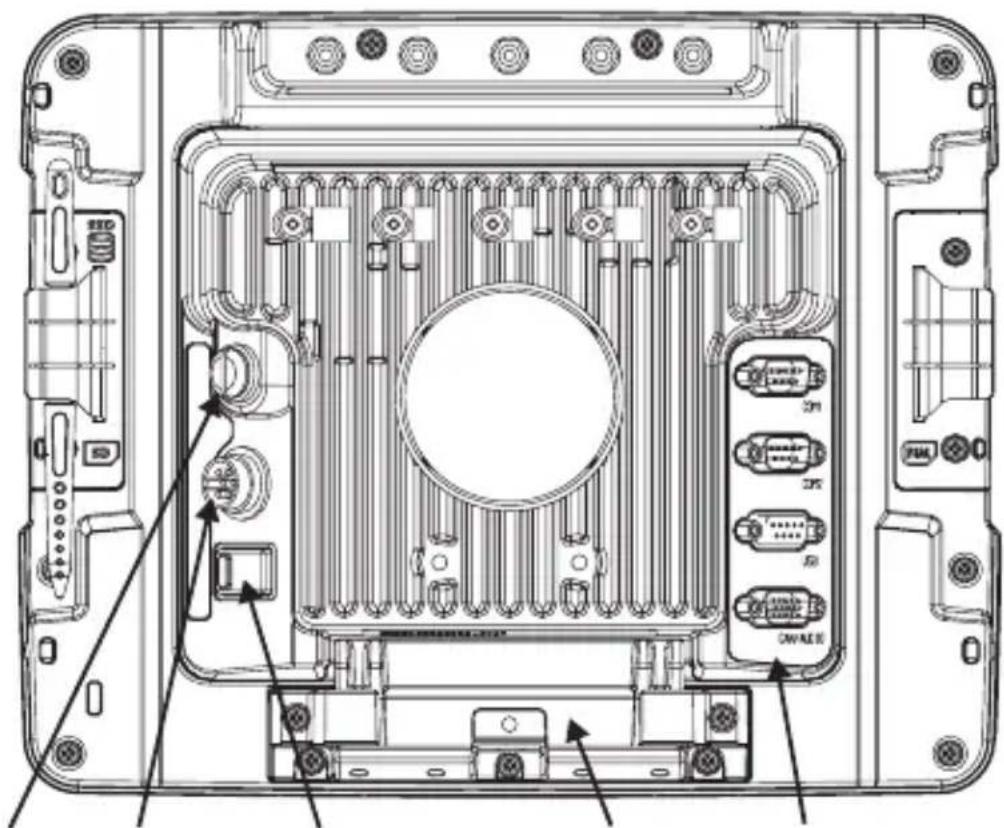

Komponenten - Rückseite

Sicherung Netz- schalter

Anschluss für das Stromkabel

Entriege- lungsgriff

E/A-Anschlüsse: COM1 COM2 USB CANbus/Audio

Anleitungen zum Austauschen der Dock-Sicherung finden Sie im Thor VM2 User's Guide.

Fahrzeugmontage

Der Thor VM2 sollte an einem Bereich im Fahrzeug angebracht werden, wo er:

• Das Blickfeld des Fahrers oder den sicheren Fahrzeugbetrieb nicht behindert.
  • Vor Regen oder Wettereinflüssen geschützt ist.
• Vor extrem hohen Staubansammlungen oder gewehtem Schutt geschützt ist.
• Leicht von einem Benutzer im Fahrersitz gesehen werden kann, während das Fahrzeug nicht in Betrieb ist.

So montieren Sie den Thor VM2 mithilfe eines RAM-Montagesystems:

1. Bringen Sie die RAM-Basis am Fahrzeug an (RAM-Kugel, RAM-Klemme, RAM-Platte usw.).
2. Bringen Sie die RAM-Kugel und die optionale Tastaturklammer am Smart Dock an.
3. Bringen Sie die Thor VM2-Baugruppe mit dem RAM-Arm an der RAM-Basis an und ziehen Sie den Knopf am RAM-Arm fest.
4. Bei Verwendung einer Tastaturhalterung bringen Sie die Tastatur an der Montageplatte an.
5. Bringen Sie die Tastaturbaugruppe an der Thor VM2-Baugruppe mit dem RAM-Arm an und ziehen Sie den Knopf am RAM-Arm fest.

Hinweis: Für die erstmalige Einrichtung ist eine externe Tastatur erforderlich.

Weitere Details und Montageoptionen finden Sie im Thor VM2 User's Guide unter www.honeywellaidc.com.

Anbringen von Zubehör

Schließen Sie serielle Zubehörteile wie einen Barcode-Scanner an den COM1- oder COM2-Anschluss am Smart Dock an.

Verbinden Sie die optionale VMT-Tastatur mit dem USB-Anschluss auf dem Smart Dock, oder schließen Sie anderes USB-Zubehör mit dem optionalen VM1052CABLE-Adapterkabel an, welches in den USB-Anschluss eingesteckt wird.

Anschließen an Stromversorgung

Der Thor VM2 kann wie folgt an die Fahrzeugstromversorgung angeschlossen werden:

• Direkte Stromverbindung (12-48VDC Fahrzeuge). Siehe Anschließen des Netzkabels, unten.
• Ersetzen Sie einen zuvor installierten VX6/VX7 oder Thor VX8/VX9 durch ein Adapterkabel. Siehe das Thor VM2 User's Guide unter www.honeywellaidc.com.
• Hochspannungs-Gabelstapler (über 60V). Siehe das Thor VM2 User's Guide unter www.honeywellaidc.com.

Anschließen des Netzkabels

Die folgende Stromoption gilt für 12-48 VDC Fahrzeuge (10-60 V Gleichstrom Direktanschluss).

VORSICHT - Die Installation ist nur geschultem Servicepersonal gestattet

Sicherungsanforderungen

WARNUNG - Für eine ordnungsgemäße und sichere Installation muss das Eingangsnetzkabel an einen gesicherten Schaltkreis auf dem Fahrzeug angeschlossen werden. Wenn der Versorgungsanschluss direkt an die Batterie erfolgt, sollte die Sicherung am Pluskabel innerhalb von 5 Zoll (12,7 cm) vom Pluspol (+) der Batterie angebracht werden. Verwenden Sie VM3055FUSE (oder äquivalent) zum Installieren der Sicherung, wie unten gezeigt:

• Für 12VDC Eingangsstrom eine 10-A Sicherung aus dem Kit oder eine träge Sicherung verwenden, die eine Nennspannung größer als 12 VDC hat.
• Für 24VDC Eingangsstrom eine 6-A Sicherung aus dem Kit oder eine träge Sicherung verwenden, die eine Nennspannung größer als 24 VDC hat.
• Für 36VDC Eingangsstrom eine 4-A Sicherung aus dem Kit oder eine träge Sicherung verwenden, die eine Nennspannung größer als 36 VDC hat.
• Für 48VDC Eingangsstrom eine 3-A Sicherung aus dem Kit oder eine träge Sicherung verwenden, die eine Nennspannung größer als 48 VDC hat.

Hinweis: Für Nordamerika muss eine UL-gelistete Sicherung verwendet werden.

- Verlegen Siedas Netzkabel von der Außenseite des Gabelstaplers weg.

- Wählen Sie eine Montageposition, bei der das Netzkabel nicht außerhalb des Fahrzeugs verläuft und die ausreichend Abstand bietet, damit das Netzkabel (und insbesondere das Ende mit dem Dock-Anschluss nicht gegen das Fahrzeug gedrückt wird.

- Untersuchen Sie das Netzkabel regelmäßig auf Beschädigung, besonders in Umgebungen mit niedriger Temperatur.

Verlegen des Netzkabels

Informationen zum Netzkabel

Verdrillen Sie vor dem Anschluss an die Fahrzeugstromversorgung den roten und den rot-weißen Draht miteinander ebenso wie den schwarzen und den schwarz-weißen Draht.

Verbinden Sie den grünen Draht mit der Erdung des Fahrzeugs:

Für batteriebetriebene Fahrzeuge:

Der grüne Draht muss mit der Erdung des

Fahrzeuggehäuses verbunden werden.

Für Fahrzeuge mit Verbrennungsmotor:

Der grüne Draht wird mit der Erdung des

Fahrzeuggehäuses verbunden. Dies kann

auch an die negative Batterieklemme erfolgen.

Drahtfarbe Anschluss
Rot DC + (10-60 VDC)
Rot/Weiß DC + (10-60 VDC)
Schwarz DC -
Schwarz/Weiß DC -
Grün Masse
Blau Zündungseingang (optional)

Installation des Netzkabels

1. Der Thor VM2 darf nicht im Smart Dock montiert werden. Der Netzschalter an der Halterung muss ausgeschaltet sein. Das Netzkabel muss von der Halterung abgezogen sein.
2. Installieren Sie den VM3-Sicherungskit (oder entsprechende träge Sicherung) innerhalb von 5 Zoll (12,7 cm) von der Fahrzeugbatterie (wenn kein Netzschalter verwendet wird). Verwenden Sie die Installationsanweisungen, die Sie mit dem Sicherungskit erhalten haben, oder lesen Sie die Sicherungsanforderungen weiter oben in diesem Dokument nach.
3. Das Kabel kann bei Temperaturen bis 105 C (221 F) verwendet werden. Das Kabel sollte vor Oberflächen mit Temperaturen über dem zulässigen Nennwert, vor physischer Beschädigung durch bewegliche Teile und vor Chemikalien, die eine Verschlechterung der Drahtisolierung verursachen könnten, geschützt werden.
4. Vermeiden Sie scharfe Verbiegungen. Das Netzkabel ist in Umgebungen mit niedrigen Temperaturen weniger flexibel.
5. Die Kabelführung sollte auf kürzester Strecke erfolgen und Kabelreste sollten entfernt werden. Führen Sie das Kabel immer so, dass es den sicheren Betrieb und die Wartung des Fahrzeugs nicht beeinträchtigt.

6. Das Kabel sollte in Abständen von ca. 30 cm am Fahrzeug festgemacht und nicht zu stramm verlegt werden. Stellen Sie sicher, dass das Kabel nicht klemmt und der Kabelmantel nicht beschädigt wird.

7. Verwenden Sie ordnungsgemäße elektrische und mechanische Befestigungsvorrichtungen zur Herstellung des Abschlusswiderstands. Ordnungsgemäß bemessene Crimp-Anschlussklemmen gelten als akzeptierte Methode zur Herstellung des Abschlusswiderstands. Wählen Sie elektrische Anschlüsse, die für die Verwendung mit 20 AWG-Leitern (0,81 mm2) richtig bemessen sind.

8. Verbinden Sie das wasserdichte Anschlussende des Netzkabels mit dem Stromanschluss des Smart Dock, indem Sie die Anschlussstifte am Stromanschluss ausrichten. Drücken Sie den wasserdichten Anschluss nach unten und drehen Sie ihn, bis er fest sitzt.
9. Befestigen Sie das Netzkabel am Dock mit den Zugentlastungskabelklemmen, und setzen Sie den Thor VM2 in das Dock.
10. Bei Verwendung der Screen Blanking-Funktion installieren Sie das Screen-Blanking-Modul oder den -Schalter. (Verwenden Sie die Installationsanweisungen, die Sie mit dem Screen-Blanking-Modul erhalten haben, oder schauen Sie im Thor VM2 User's Guide unter www.honeywellaidc.com nach weiteren Informationen.)
11. Schalten Sie den Netzschalter an der Rückseite der Halterung ein.
12. Drücken Sie die Netztaste an der Vorderseite des Thor VM2.

Einrichten der Thor VM2-Software

Hinweis: Halten Sie die folgenden Informationen bereit, bevor Sie den Thor VM2 einrichten:

• Netzwerk-ID (SSID) des Access Point

• Anmeldeinformationen für die WLAN-Authentifizierung

• Schließen Sie den Thor VM2 an eine externe Stromquelle an.

• Drücken Sie die Netztaste.

• Bringen Sie während des Konfigurationsvorgangs eine USB-Tastatur an.

• Akzeptieren Sie die EULA.

• Kalibrieren Sie den Touchscreen

• Stellen Sie Datum und Uhrzeit ein.

• Bearbeiten Sie die Funkparameter.

• Bearbeiten Sie die RFTerm-Parameter (optional).

• Führen Sie einen Neustart durch.

Bluetooth

Weitere Informationen bei Verwendung des Thor VM2 mit Bluetooth finden Sie im Thor VM2 User's Guide unter www.honeywellaidc.com.

WLAN-Konfiguration:

Wenn der Access Point ein Authentifizierungsprotokoll (WEP, LEAP usw.) verwendet, muss Ihr Funkgerät die gleiche Authentifizierung verwenden. Wenden Sie sich an Ihre IT-Abteilung für die erforderlichen Schlüssel, Anmeldeinformationen und Zertifikate. Weitere Informationen zu hier nicht aufgelisteten Konfigurationsoptionen finden Sie im Thor VM1 User's Guide unter www.honeywellaidc.com.

1. Tippen Sie auf Start > Programs > Summit > SCU oder tippen Sie auf das Symbol der Summit Client Utility auf dem Desktop.
2. Tippen Sie auf die Schaltfläche Admin Login und geben Sie das Kennwort ein (Standard = SUMMIT).
3. Tippen Sie auf die Registerkarte Profile und stellen Sie sicher, dass das Standardprofil ausgewählt ist.
4. Wählen Sie SSID aus und geben Sie die SSID des Access Point ein.
5. Wenn der Access Point WPA oder WPA2 verwendet:

5a. Setzen Sie Encryption auf WPA TKIP, WPA CCKM, WPA2 AES, WPA2-TKIP oder WPA2 CCKM.
5b. Setzen Sie EAP type auf PEAP/MSCHAP, PEAP/GTC, WPA/LEAP, EAP-FAST oder EAP-TLS.
5c. Setzen Sie Auth Type auf Open, sofern Sie nicht WEP/LEAP verwenden. Für WEP/LEAP setzen Sie Auth Type auf die gleiche Einstellung wie der Access Point.
5d. Tippen Sie auf die Schaltfläche Credentials und schließen Sie alle Eingaben im Popup-Bildschirm ab.
5e. Tippen Sie auf OK. Gehen Sie weiter zu Schritt 8.

1. Wenn der Access Point WPA PSK verwendet:

6a. Setzen Sie Encryption auf WPA PSK, WPA2-PSK-TKIP, WPA-PSK-AES oder WPA2 PSK.

6b. Setzen Sie EAP type auf None.

6c. Tippen Sie auf die Schaltfläche WEP keys/PSKs und geben Sie den PSK ein.

6d. Tippen Sie auf OK. Gehen Sie weiter zu Schritt 8.

1. Wenn der Access Point LEAP verwendet:

7a. Setzen Sie Encryption auf WEP EAP.

7b. Setzen Sie EAP Type auf LEAP.

7c. Setzen Sie Auth Type auf die gleiche Einstellung wie der Access Point.

7d. Tippen Sie auf die Schaltfläche Credentials und geben Sie den Benutzernamen und das Kennwort ein.

7e. Tippen Sie auf OK. Gehen Sie weiter zu Schritt 8.

1. Tippen Sie auf die Schaltfläche Commit, um die Konfiguration des Funkgeräts zu speichern.

2. Tippen Sie auf die Registerkarte Main. Warten Sie auf eine Funkgerät-verbunden-Meldung.

3. Tippen Sie auf die Schaltfläche Admin Logout, wenn Sie fertig sind.

Starten Sie den Thor VM1 neu.

Einrichten von AppLock (nur CE 6.0)

Thor VM2-Geräte werden bei der Auslieferung im

Administrationsmodus gestartet. In diesem Modus hat der Benutzer vollen Zugriff auf das Gerät, und es ist keine Kennworteingabe erforderlich. Nachdem der Administrator den nachstehenden Vorgang abgeschlossen hat, wechselt der Thor VM2 in den Endbenutzermodus und beschränkt der Zugriff auf die angegebenen Anwendungen.

1. Tippen Sie auf das Symbol Start > Settings > Control Panel > Administration.
2. Weisen Sie Anwendungen auf der Anwendungs-Registerkarte zu.
3. Weisen Sie auf der Registerkarte Security ein Kennwort zu.
4. Wählen Sie eine Ansichtsebene auf der Registerkarte Status, falls gewünscht.
5. Tippen Sie auf OK.
6. Drücken Sie die Tastenkombination (Ctrl + Shift + A) zum Starten von AppLock und sperren Sie die konfigurierten Anwendungen.
7. Das Gerät befindet sich jetzt im Endbenutzermodus.

Anschluss mit RFTerm

Bevor Sie eine Hostverbindung herstellen, benötigen Sie zumindest die folgenden Informationen:

• den Aliasnamen oder die IP-Adresse (Hostadresse) und

• die Anschlussnummer (Telnet Port) des Hostsystems, um die Hostsitzung ordnungsgemäß einzurichten.

• Stellen Sie sicher, dass die Einstellungen des mobilen Client-Netzwerks korrekt konfiguriert sind. Wenn Sie eine Verbindung über WLAN (802.11x) herstellen, stellen Sie sicher, dass der Thor VM2 mit dem Netzwerk verbunden ist.

• Starten Sie RFTerm durch Tippen auf das Symbol RFTerm auf dem Desktop.

• Wählen Sie Session > Configure aus dem Anwendungsmenü und wählen Sie den Host-Typ. Der Host-Typrichtet sich nach dem Hostsystem, mit dem Sie eine Verbindung aufbauen, z. B. 3270 Mainframe, AS/400 5250 Server oder VT host.

• Geben Sie die Hostadresse des Systems ein. Es kann sich entweder um einen DNS-Namen oder eine IP-Adresse des Hostsystems handeln.

• Aktualisieren Sie die Telnet-Portnummer unter telnet port number, wenn Ihre Hostanwendung die Informationen über einen spezifischen Port erhält. Andernfalls verwenden Sie den standardmäßigen Tenet-Port.

• Wählen Sie OK.

• Wählen Sie im Anwendungsmenü Session > Connect oder tippen Sie in der Symbolleiste auf die Schaltfläche Connect.

• Bei erfolgreicher Verbindung sollten Sie den Bildschirm der Hostanwendung sehen.

Die Verfahren zum Ändern der Optionen für die Anzeige, Farben, den Cursor oder Barcode sowie weiteren Funktionen werden in den Abschnitten des Handbuchs RFTerm Reference Guide unter www.honeywellaidc.com, eingehend beschrieben.

Neustarten des Thor VM2

So starten Sie den Thor VM2 mit Windows CE 6.0 neu:

1. Wählen Sie Start > Settings > Control Panel > Registry.
2. Tippen Sie auf die Schaltfläche Warmboot.

So starten Sie den Thor VM2 mit allen anderen Windows-Betriebssystemen neu:

1. Wählen Sie Start > Shutdown > Restart zum Neustarten.

Beim Starten des Thor VM2 können kleine Verzögerungen auftreten, während der Remote-Client angeschlossen wird, die Anwendungen starten, die Verwaltung abgeschlossen wird und Bluetooth-Geräte angeschlossen werden.
