BEDIENUNGSANLEITUNG 6842-101 Busch-Jaeger

1 Bestimmungsgemäßer Gebrauch 3
2 Umwelt....3
3 Aufbau und Funktion....4

3.1 Funktions- und Ausstattungsmerkmale 4
3.2 Kombinationsmöglichkeiten 5

4 Bedienung....6

4.1 Anzeigebereich 7
4.2 Servicebereich 8
4.3 Navigationsbereich 8
4.4 Funktionsbereich....9

5 Technische Daten....10

6 Inbetriebnahme 11

6.1 Schutzfolie entfernen 11
6.2 Gerät anlernen....11

7 Wartung 11

7.1 Batteriewechsel Handsender 11

1 Bestimmungsgemäßer Gebrauch

Das Gerät ist ausschließlich für den im Kapitel „Aufbau und Funktion“ erläuterten Gebrauch mit den gelieferten und zugelassenen Komponenten bestimmt.

2 Umwelt

Denken Sie an den Schutz der Umwelt!

Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.

• Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab.
• Entsorgen Sie Batterien nicht im Haushaltsmüll. Bringen Sie verbrauchte Battterien zum Recycling zu Sammelstellen. Bei vielen Einzelhändlern sind Batteriesammelboxen vorhanden.

Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.

Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH-Verordnung.

(EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS)

(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)

3 Aufbau und Funktion

Der IR-Service-Handsender ist speziell für die Inbetriebnahme der Busch-Wächter® Bewegungsmelder beim Kunden entwickelt worden. Er hilft dem Elektroinstallateur, alle Funktionen, Testbetrieb und die Einstellung des Ansprechverhaltens bequem fernzusteuern und einzustellen.

Der IR- Handsender dient zum Einstellen von Busch-Wächter ^® Geräten.

Der IR-Handsender 6841-101 kann ausschließlich mit den Busch-Wächtern 110 MasterLINE und 220 / 280 MasterLINE betrieben werden.

3.1 Funktions- und Ausstattungsmerkmale

Busch-Wächter® MasterLINE

Möglichkeit	Funktion
1 Nachlaufzeit, Helligkeits schaltwelle und Empfindlichkeit
2 Anzeigen von aktuell gespeicherten Werten / Einstellungen
3	2-Zonen-Betrieb
4	Synchronbetrieb
5	Dynamische Zwangsabschaltung
6	Dauerlicht

Busch-Wächter® 220 MasterLINE premium:

Möglichkeit	Funktion
1	Dämmerungsschalterbetrieb

Die Reichweite des IR-Servicehandsender ist maximal 6 m.

3.2 Kombinationsmöglichkeiten

	6842-101
6855 – 110 MasterLINE	X
6847-6867 – 220 -280MasterLINE	X

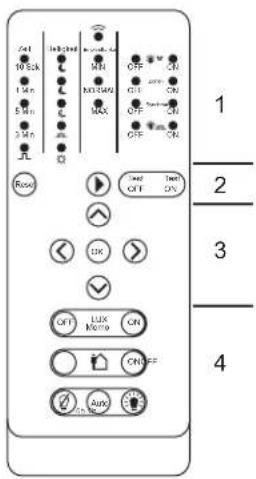

4 Bedienung

241 10 Sck 1.4 m 5.4 m 2.4 m ON OFF ON OFF ON OFF ON OFF ON 1 2 3 4

Abb. 1: Bedienbereiche

Die Bedienoberfläche des IR-Service-Handsenders ist in vier Bereiche gegliedert.

Nr.	Funktion
1	Anzeigebereich– In diesem Bereich werden aktuell eingestellte Funktionen des Busch-Wächter ^ Gerätes angezeigt.
2	Servicebereich– In diesem Bereich werden ausgewählte Funktionen gesendet.– In diesem Bereich Einstellungen des IR-Service-Handsenders abgefragt.
3	Navigationsbereich– In diesem Bereich werden Funktionen ausgewählt.– In diesem Bereich werden die Einstellwerte gesendet.
4	Funktionsbereich– In diesem Bereich sind die Funktionen des Endkunden-Handsenders verfügbar.

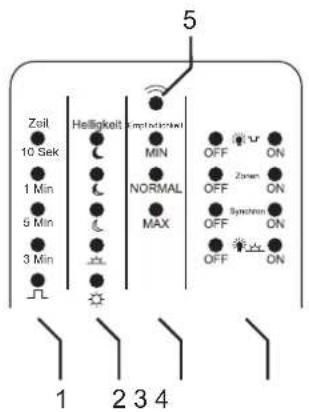

4.1 Anzeigebereich

5 Zeil 10 Sek 1 Min 5 Min 3 Min Helligkeit MIN NORMAL MAX Control buttons OFF ON Zonen ON OFF ON Synchern ON OFF ON OFF ON 1 2 3 4

Abb. 2: Anzeigebereich

Nr.	Funktion
1	Stellen Sie in diesem Bereich die Einschaltdauer der Beleuchtung und den Kurzzeitimpuls ein.
2 Stellen Sie in diesem Bereich den Helligkeitsgrenzwert ein.Schalten bei Dunkelheit (0,2 Lux)Schalten bei Dämmerung (3 Lux)Schalten bei Dämmerung (6 / 7 Lux)Schalten bei Dämmerung (15 / 20 Lux)Tagbetrieb (>350 Lux)
3 Stellen Sie in diesem Bereich die Empfindlichkeit des Bewegungssensors ein.- Eine reduzierte Empfindlichkeit ist z.B. bei gestörtem Umfeld (Bäume / Sträucher im Erfassungsbereich)oder bei Überreichweiten erforderlich.
4 Schalten Sie in diesem Bereich Zusatzfunktionen an und aus.nur bei 220 MasterLINE Premium-Trennung der Erfassungszonen 1 und 2-Synchronbetrieb der Relais 1 und 2-Dämmerungsschalter-Betrieb Relais 2	Dynamische Zwangsabscha
5 Anzeige der Sende-LED

4.2 Servicebereich

Reset 1 Test OFF Test ON 2 3

Abb.: Servicebereich

Nr.	Funktion
1 Setzen Sie die Potentiometer-Einstellungen am Busch-Wächter® auf die Werkseinstellungen zurück und aktivieren ihn.- Drücken Sie dazu die Taste länger als 1 Sekunde.
2 Zeigt Ihnen über die LED-Matrix die aktuellen Einstellungen des IR-Service-Handsenders an.
3 Aktivieren Sie den Testbetrieb („Gehtest“) für die Dauer von 10 Minuten oder deaktivieren ihn.

4.3 Navigationsbereich

Abb. 3: Navigationsbereich

Nr.	Funktion
1 Kurzer Tastendruck:	Anzeigebereich aktivierenFunktionen auswählen (2)Langer Tastendruck (länger als 1 Sekunde):Einstellungen des IR-Service-Handsenders an den Busch-Wächter ^3 senden
2 Navigationstasten zur Funktionsauswahl

4.4 Funktionsbereich

2 OFF LUX Memo ON 4 3 OFF ON 6 5 4h Auto 7

Abb. 4: Funktionsbereich

Nr.	Funktion
1 Zurücksetzen des Helligkeitsgrenzwert auf die Einstellungen der Potenziometer am Gerät.
2 Die aktuelle Helligkeit als Helligkeitsgrenzwert setzen.
3	Anwesenheitssimulation ausschalten.
4	Anwesenheitssimulation einschalten.- Dauerlicht zwischen Dämmerung und 22:30 Uhr MEZ bzw. 23:30 Uhr MESZ. Anschließend Bewegungserkennung.
5 Licht für 4 Stunden ausschalten (keine Bewegungserkennung).
6 Licht für 4 Stunden einschalten (keine Bewegungserkennung).
7 Automatische Bewegungserkennung und 4-Stunden-Licht Ein / Aus deaktivieren.

5 Technische Daten

Bezeichnung	Wert
Batteriespannung	3 DC	V
Batteriety	CR	2025
Batterielebensdauer Ca. 2 Jahre
Erfassung horizontal (Reichweite)
• Busch-Wächter® 220/280 MasterLINE maximal 6 m
• Busch-Wächter® 110 MasterLIN maximal 2 m
Betriebstemperatur 0 °C ... 45 °C
Schutzart	IP	40

6 Inbetriebnahme

6.1 Schutzfolie entfernen

Abb. 5: Batterieschutzfolie

1. Entfernen Sie vor Inbetriebnahme die Batterieschutzfolie.

6.2 Gerät anlernen

Abb. 6: Fernbedienung

1. Drücken Sie innerhalb von 10 Minuten nach Spannungszuschaltung am Busch-Wächter® die „AUTO“-Taste der Fernbedienung für wenigstens 3 Sekunden.

— Der Busch-Wächteuss für mindestens 30 Sekunden spannungsfrei sein.

- Die Fernbedienung verbindet sich dann automatisch mit dem Busch-Wächter ^® , bei korrektem Empfang blinkt der Busch-Wächter ^® .

- Zum Anlernen von maximal 9 weiteren Handsendern diese Arbeitsschritte wiederholen.

7 Wartung

7.1 Batteriewechsel Handsender

Abb. 7: Batteriewechsel

1. Ziehen Sie den Batterieträger aus der Fernbedienung.
2. Legen Sie eine neue Batterie vom Typ 2025 ein. Der Pluspol der Batterie (+) muss oben liegen.
3. Schieben Sie den Batterieträger wieder zurück in das Gerät.
