Busch - Ferncontrol - IR

Handsender 6010

Bedienungsanweisung

Fig. 1

IR-Sendebereich (§ m)

IR-Empfänger adressieren

Jeder IR-Empfänger erhält eine Adresse. Die Adresse wird über ein Adressrad eingestellt. Es befindet sich auf der Geräterückseite (Steckerversion) bzw. hinter der Abdeckkappe (Baldachinversion); bei der IR-Unterputzversion hebeln Sie das Bedienelement an den seitlichen Einkerbungen oder dem Abdeckrahmen vom Unterputzeinsatz ab - das Adressrad befindet sich auf der Rückseite des Bedienelementes.

Auf dem Adressrad befindet sich eine Markierung. Richten Sie die Markierung mit einem Schraubendreher auf die Adresse, die Sie dem IR-Empfänger zuordnen wollen. Es stehen insgesamt 10 Adressen zur Verfügung, die in zwei Adressbereiche "1 - 5" und "6 - 10" aufgeteilt sind.

Hinweis

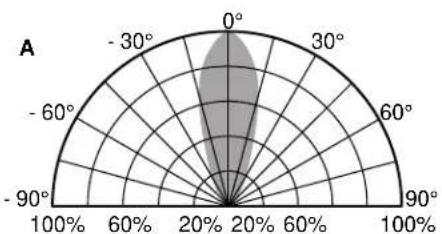

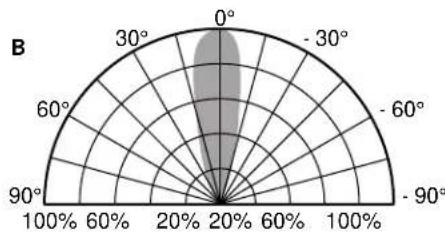

Berücksichtigen Sie bei der Adressierung den IR-Sen-debereich des IR-Handsenders, der durch die schraffierten Flächen der Fig. 3 (s. Klappseite hinten) dargestellt ist.

Batterien einlegen

Legen Sie vier Alkali-Mangan Batterien (Mikrozellen IEC LR03) in das Batteriefach auf der IR-Handsenderrückseite. Achten Sie dabei auf die Polung!

IR-Handsender kennenlernen

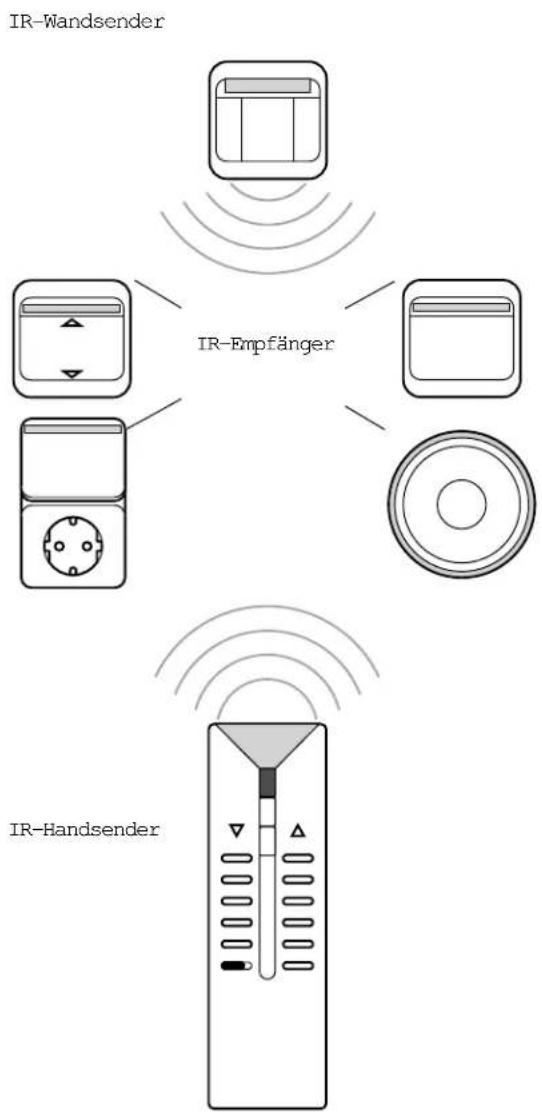

Der IR-Handsender bietet zur Ansteuerung der IR-Empfänger folgende Möglichkeiten (Fig. 2):

1. LED-Anzeige: Sende-Kontrolleuchte
2. Rote Taste "ALLES AUS": gewählten Adressbereich ausschalten
3. Taste M1: MEMO Speicher 1
4. Taste M2: MEMO Speicher 2
5. Fünf Tasten "OFF": IR-Empfänger AUS o. dunkler
6. Fünf Tasten "ON": IR-Empfänger EIN o. heller
7. Schiebeschalter: Adressbereich wechseln
8. Taste MEMO: Speicherung vorbereiten

Bedienung

Adressbereich einstellen

• Umschalten: Schiebeschalter

-nach rechts: Adressen 6 - 10

Schalten und Dimmen

Richten Sie den IR-Handsender auf den/die zu steuernden IR-Empfänger. Die Sende-Kontrolleuchte des IR-Handsenders blinkt bei Sendebetrieb. Die Schaltfunktionen EIN / AUS wirken erst nach einer kurzen Zeitverzögerung.

- EIN-Schalten: Taste "ON" für die gewünschte Adresse antippen:

-IR-Schalter werden eingeschaltet

-Bei IR-Dimmern wird die zuletzt eingestellte Helligkeit wieder eingesetzt

- AUS-Schalten: Taste "OFF" für die gewünschte Adresse antippen:

-IR-Schalter werden ausgeschaltet

-Bei IR-Dimmern wird die zuletzt eingestellte Helligkeit gemerkt und ausgeschaltet

- Heller: Taste "ON" für die gewünschte Adresse gedrückt halten:

-IR-Schalter werden eingeschaltet

-Bei IR-Dimmern wird von der momentanen Helligkeit an stufenweise heller gestellt, solange die Taste gedrückt wird

- Dunkler: Taste "OFF" für die gewünschte Adresse gedrückt halten:

- IR-Schalter bleiben eingeschaltet

-Bei IR-Dimmern wird von der momentanen Helligkeit an stufenweise dunkler gestellt, solange die Taste gedrückt wird

Bedienung

MEMO Speicher benutzen

Alle IR-Empfänger des Busch-Ferncontrol-IR-Systems besitzen zwei Speicher: M1 und M2. Diese können Sie individuell ändern und abrufen.

- Abrufen: Taste M1 (bzw. M2) drücken:

-Unabhängig von der momentanen Helligkeit werden bei allen IR-Empfängern des gewählten Adressbereiches die gespeicherten Helligkeiten eingestellt

- Ändern: Tasten "ON / OFF" drücken:

- Alle IR-Empfänger eines Adressbereiches werden auf die jeweils gewünschte Helligkeit eingestellt

Taste MEMO drücken

Taste M1 (bzw. M2) drücken:

- Die zuvor eingestellten Helligkeiten aller IR-Empfänger dieses Adressbereiches werden gespeichert

Hinweis

Pro Taste M1 bzw. M2 können Sie unterschiedliche Helligkeiten für die Adressbereiche "1 - 5" und "6 - 10" speichern.

Adressbereich schalten

- AUS-Schalten: Rote Taste "ALLES AUS" drücken:

-Alle IR-Empfänger des gewählten Adressbereiches werden ausgeschaltet

-Bei IR-Dimmern wird die zuletzt eingestellte Helligkeit gemerkt

Hinweise

Mehrere IR-Empfänger können dieselbe Adresse haben. Diese Empfänger sollen im IR-Sende- (Sichtbereich) liegen (Fig. 3), besonders wenn Sie mehrere IR-Empfänger eines Adressbereiches bedienen wol-

len.

Der IR-Sendebereich kann sich durch Reflexion verändern.

Beispiel und Merktabelle

Beispiel

Die Prozentangaben der folgenden Tabelle beziehen sich auf die Maximalhelligkeit der Verbraucher, die über die IR-Schalter (S) bzw. IR-Dimmer (D) angeschlossen sind.

Verbraucher S / D Adresse M 1 M 2
Außenleuchte S	1 EIN A	U S
Flurleuchte S 2	A U S EIN
Stehleuchte	D	3	50%	25%
Stehleuchte	D	4	50%	25%
Tischleuchte	D	5	75%	100%
Punktstrahler	D	6	25%	75%
Deckenleuchte	D	7	60%	75%
Deckenleuchte	D	8	60%	75%
Wandleuchte	D 9	50%	75%
Wandleuchte	D	10	75%	75%

Merktabelle

Tragen Sie Ihre Adress- und MEMO-Zuweisungen in die folgende Tabelle ein:

Verbraucher S / D Adresse M 1 M 2
		1
		2
		3
		4
		5
		6
		7
		8
		9
		10

Störfallhilfe

Hinweise

Bei einem Netzausfall werden alle gespeicherten Helligkeiten für mind. 8 Stunden in den IR-Empfängern gesichert.

Störungsursachen lassen Sie vom Fachpersonal feststellen und beseitigen.

Diagnose Mögl. Ursache

LED-Anzeige blinkt - Batterien des IR-Hand- bei Tastendruck nicht: senders sind erschöpft oder falsch eingelegt

IR-Empfänger/Verbrau- - IR-Empfänger liegt nicht cher reagiert nicht: im IR-Sendebereich

- Am IR-Empfänger andere Adresse eingestellt

- Adresse am IR-Handsender falsch gewählt

- Störung am IR-Empfänger durch Fremdlicht

- Batterien des IR-Hand- senders erschöpft

- Angeschlossener Verbraucher nicht betriebsbereit (z. B. defekte Glühlampe, Schnurschalter nicht eingeschaltet)

- Sicherung des IR-Dimmers defekt
