83205 - Gegensprechanlage Busch-Jaeger - Kostenlose Bedienungsanleitung

Produkttyp	Gegensprechanlage
Marke	Busch-Jaeger
Modell	83205
Abmessungen (B x H x T)	ca. 80 x 130 x 25 mm (Inneneinheit)
Gewicht	ca. 150 g
Stromversorgung	Bus-System 8-12 V DC
Leistungsaufnahme	< 2 W
Funktionen	Sprechen, Hören, Türöffner, Klingelton (einstellbar)
Anzahl der Teilnehmer	max. 2 Innenstellen
Anschlussart	2-Draht-Bus
Schutzart	IP20 (Innenbereich)
Farbe	Reinweiß (ähnlich RAL 9010)
Reichweite der Freisprecheinrichtung	ca. 10 m
Kompatibilität	Busch-Jaeger 2-Draht-System (z. B. 83100 Serie)
Reinigung	Mit weichem, trockenem Tuch; keine Reinigungsmittel
Sicherheitshinweise	Nur von Fachpersonal installieren lassen; Netzstrom vor Arbeiten trennen
Ersatzteile	Erhältlich über Fachhandel; z. B. Türöffner-Modul 83205-xx
Garantie	2 Jahre
Zertifizierungen	CE, RoHS

Häufig gestellte Fragen - 83205 Busch-Jaeger

Wie schließe ich die Busch-Jaeger 83205 Gegensprechanlage an?

Die Installation erfolgt über einen 2-Draht-Bus. Verbinden Sie die Klemmen entsprechend dem beiliegenden Schaltplan. Achten Sie auf korrekte Polung. Wir empfehlen die Installation durch einen Fachmann.

Kann ich die Klingeltonlautstärke einstellen?

Ja, die Lautstärke lässt sich über einen Drehregler an der Inneneinheit einstellen. Drehen Sie ihn im Uhrzeigersinn für lauter.

Welche Türöffner sind mit dem Modell 83205 kompatibel?

Kompatibel sind elektrische Türöffner mit einer Spannung von 8-12 V DC. Der Ausgang ist potentialfrei und kann für Impuls- oder Daueröffnung konfiguriert werden.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein weiches, trockenes Tuch. Keine scharfen Reinigungsmittel oder Wasser verwenden. Wischen Sie vorsichtig über die Gehäuseoberfläche.

Das Gerät klingelt nicht, was kann ich tun?

Prüfen Sie zuerst die Stromversorgung und ob die Klingeltaste an der Außenstation funktioniert. Überprüfen Sie die Verkabelung auf Unterbrechungen. Falls nötig, Klingelton-Modul austauschen.

Kann ich mehrere Innenstellen anschließen?

Ja, es können bis zu 2 Innenstellen parallel am Bus betrieben werden. Achten Sie auf die korrekte Adressierung (DIP-Schalter).

Die Sprachqualität ist schlecht, wie behebe ich das?

Stellen Sie sicher, dass die Lautsprecher- und Mikrofonöffnungen nicht blockiert sind. Überprüfen Sie die Verbindungskabel und vermeiden Sie Störquellen wie Leuchtstoffröhren in der Nähe.

Welche Garantie habe ich auf das Busch-Jaeger 83205?

Es gilt die gesetzliche Gewährleistung von 2 Jahren. Darüber hinaus bietet Busch-Jaeger optional eine Herstellergarantie bei Registrierung.

Kann ich die Türöffnerfunktion zeitlich begrenzen?

Ja, die Öffnungsdauer kann über einen integrierten DIP-Schalter auf 1-5 Sekunden eingestellt werden. Der Standardwert ist 2 Sekunden.

Wo finde ich Ersatzteile für die 83205?

Ersatzteile wie Netzteil, Türöffner-Modul oder Gehäuse sind über den Fachhandel oder den Busch-Jaeger Kundendienst erhältlich. Geben Sie die Modellnummer 83205 an.

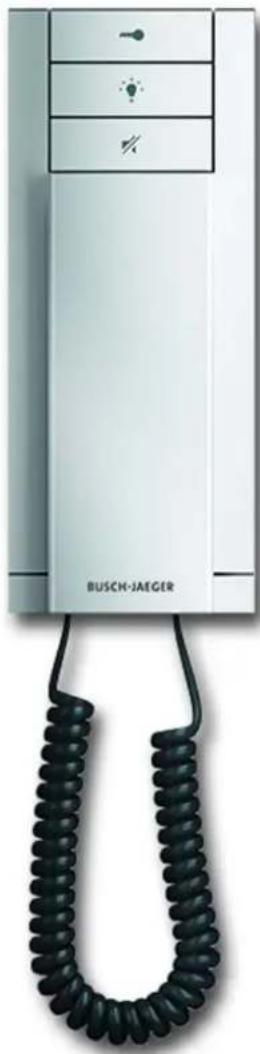

BEDIENUNGSANLEITUNG 83205 Busch-Jaeger

Innenstation Audio mit Hörer

2 Bestimmungsgemäßer Gebrauch 3

3 Umwelt 3

4 Anwenderhandbuch 3

5 Aufbau und Funktion......4

5.1 Funktions- und Ausstattungsmerkmale 4

6 Bedienung....5

6.1 Gerät einstellen....5

6.2 Normaler Betrieb....6

6.2.1 Ein Besucher klingelt....6

6.2.2 Es liegt kein Anruf an 7

7 Technische Daten....7

8 Montage und elektrischer Anschluss 8

8.1 Anforderungen an den Installateur 8

8.2 Allgemeine Montagehinweise 8

8.3 Montage 9

8.4 Konfiguration....12

8.4.1 Abschlusswiderstand 12

8.4.2 Master/Slave Schalter setzen 13

9 Adressierung....14

9.1 Zuordnung der Klingeltaster zu den Wohnungen....14

9.1.1 Einstellung der Adresse der Innenstation....14

9.1.2 Einstellung der Standard-Außenstation....14

1 Sicherheit

Warnung

Elektrische Spannung!

Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V.

• Arbeiten am 230 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!
• Vor Montage / Demontage Netzspannung freischalten!

2 Bestimmungsgemäßer Gebrauch

Das Gerät ist ausschließlich für den im Kapitel „Aufbau und Funktion“ erläuterten Gebrauch mit den gelieferten und zugelassenen Komponenten bestimmt.

3 Umwelt

Denken Sie an den Schutz der Umwelt!

Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.

- Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab.

Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.

Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der REACH-Verordnung.

(EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS)

(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)

4 Anwenderhandbuch

Ausführliche Informationen für die Planung von Busch-Welcome®-Anlagen finden Sie im Anwenderhandbuch. Download unter www.Busch-Jaeger.de.

5 Aufbau und Funktion

5.1 Funktions- und Ausstattungsmerkmale

Die Innenstation dient als Endgerät für die Kommunikation mit den Busch-Welcome® Außenstationen.

Die Innenstation 83205-AP-xxx ist Teil des Busch-Welcome® Türkommunikationssystems und arbeitet ausschließlich mit Komponenten aus diesem System zusammen. Das Gerät darf nur in trockenen Innenräumen installiert werden.

Über die Schnellzugriffstasten ist das Türöffnen, das Stummschalten und das Licht zu bedienen. Fünf unterschiedliche Klingeltöne für einen Tür- oder Etagenruf stehen zur Auswahl.

6 Bedienung

6.1 Gerät einstellen

Abb. 1: Tasten am Gerät
Neben der normalen Bedienung stellen sie über die Tasten das Gerät auf Ihre Wünsche ein.

Nr.	Taste Einstellungen LED
2		Geräteeinstellungen aufrufen:- Zum Aufrufen der Geräteeinstellungen, halten Sie die Taste Licht für drei Sekunden gedrückt.- Zum Verlassen der Geräteeinstellungen, halten Sie die Taste Licht erneut für drei Sekunden gedrückt.	Beim Wechsel in die Geräteeinstellungen leuchten alle LED grün.

Einstellmöglichkeiten

Im Folgenden finden Sie die Einstellungsmöglichkeiten, nachdem Sie die Geräteeinstellungen aufgerufen haben.

Nr.	Taste Einstellungen
1		Rufton Etagentür:Wählen Sie bei aufliegendem Hörer durch wiederholtes Drücken dieser Taste die Art des Ruftons der Etagentür aus.- Es stehen fünf Ruftöne zur Verfügung.
2	Diese Taste hat in den Geräteein	stellungen keine Funktion.
3		Rufton Haustür:Wählen Sie bei aufliegendem Hörer durch wiederholtes Drücken dieser Taste die Art des Ruftons der Haustür aus.- Es stehen fünf Ruftöne zur Verfügung.
3		Ruftonlauststärke:Stellen Sie bei abgenommenem Hörer durch wiederholtes Drücken dieser Taste die Lautstärke des Ruftons der Etagentür zusammen mit der Haustür ein.- Es stehen fünf Lautstärken zur Verfügung.

6.2 Normaler Betrieb

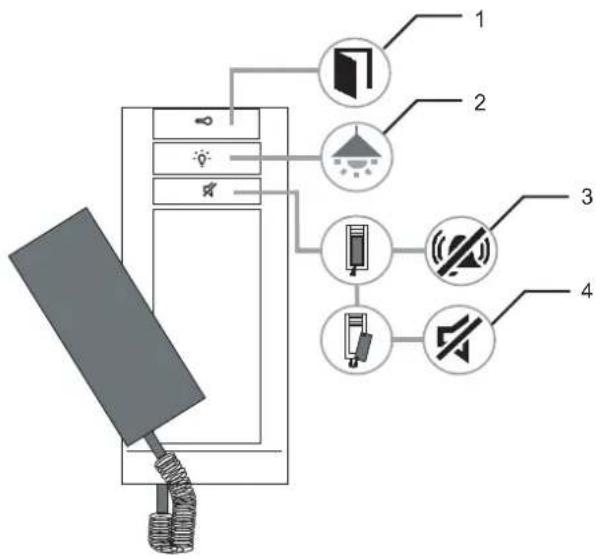

6.2.1 Ein Besucher klingelt

Nehmen Sie zum Annehmen des Gesprächs den Hörer ab.

Nr. Funktion
1 Drücken Sie zum Öffnen	der Tür, an der geklingelt wurde, auf den oberen Taster.
2 Drücken Sie zum Einschalten der Beleuchtung auf den mittleren Taster.
3 Drücken Sie zum Abstellen der Türklingel auf den unteren Taster.
4 Drücken Sie zum Halten	des Gesprächs auf den unteren Taster.- Ihr Gesprächspartner kann sie nicht hören.- Drücken Sie zum Weiterführen des Gesprächs auf den unteren Taster.

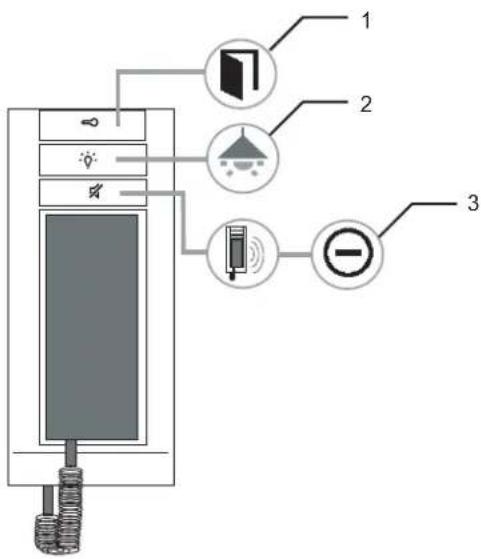

6.2.2 Es liegt kein Anruf an

Nr. Funktion
1 Drücken Sie zum Öffnen	der Tür auf den oberen Taster.
2 Drücken Sie zum Einschalten der Beleuchtung auf den mittleren Taster.

7 Technische Daten

Bezeichnung Wert
Betriebstemperatur -5 °C – +40 °C
Lagertemperatur -20 °C – +70 °C
Schutzart IP 20
Klemmen eindrähtig 2 x 0,6 mm ^2 – 2 x 1 mm ^2
Klemmen feindrähtig 2 x 0,6 mm ^2 – 2 x 0,75 mm ^2
Lautstärke maximal 80 dB
Busspannung	28 V- ±2 V
Empfohlene Montagehöhe	130 cm ... 150 cm
Maximale Ruftonlautstärke	ca. 80 dB

8 Montage und elektrischer Anschluss

Warnung

Elektrische Spannung!

Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurzschluss auf der Niederspannungsleitung.

- Niederspannungs- und 230 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden!

8.1 Anforderungen an den Installateur

Warnung

Elektrische Spannung!

Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen.

• Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das der Nutzer der elektrischen Anlage.
• Durch unsachgemäße Installation können schwere Sachschäden, z. B. Brand, entstehen.

Notwendige Fachkenntnisse und Bedingungen für die Installation sind mindestens:

• Wenden Sie die „Fünf Sicherheitsregeln“ an (DIN VDE 0105, EN 50110):
• Freischalten;
• gegen Wiedereinschalten sichern;
• Spannungsfreiheit feststellen;
• Erden und Kurzschließen;
• Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
• Verwenden Sie die geeignete persönliche Schutzausrüstung.
• Verwenden Sie nur geeignete Werkzeuge und Messgeräte.
• Prüfen Sie die Art des Spannungsversorgungsnetzes (TN-System, IT-System, TT-System), um die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.) sicherzustellen.

8.2 Allgemeine Montagehinweise

• Terminieren Sie alle Zweige des Leitungsnetzes über ein angeschlossenes Busgerät (z. B. Innenstation, Außenstation, Systemgerät).
• Montieren Sie die Systemzentrale nicht unmittelbar neben Klingeltransformatoren und anderen geschalteten Spannungsversorgungen (Vermeidung von Interferenzen).
• Verlegen Sie die Leitungen des Systembusses nicht zusammen mit 230 V-Leitungen.
• Nutzen Sie nicht gemeinsame Kabel für die Anschlussleitungen von Türöffnern und Leitungen des Systembusses.
• Vermeiden Sie Übergänge zwischen verschiedenen Kabeltypen.
• Verwenden Sie in einem vier- oder mehradrigen Kabel nur zwei Adern für den Systembus.
• Verlegen Sie beim Durchschleifen nie den ankommenden und abgehenden Systembus innerhalb eines Kabels.
• Verlegen Sie nie den Innen- und Außen-Systembus innerhalb eines Kabels.

8.3 Montage

Montage in 2 UP Dosen nach DIN 49073-1

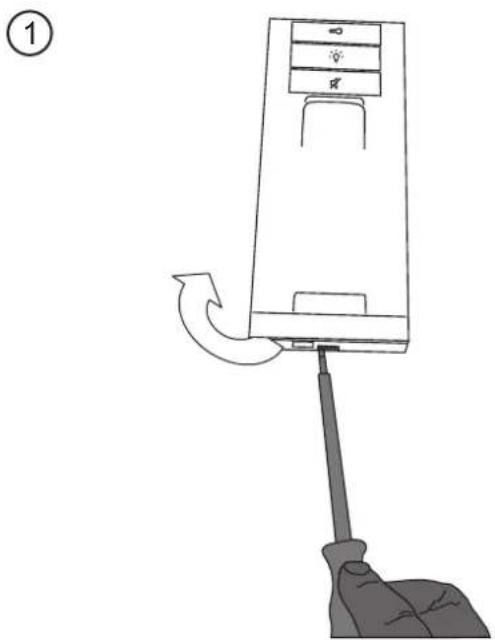

Abb. 4: Gehäuse öffnen

1. Öffnen Sie das Gehäuse der Innenstation durch Eindrücken der Klemme an der Geräteunterseite.

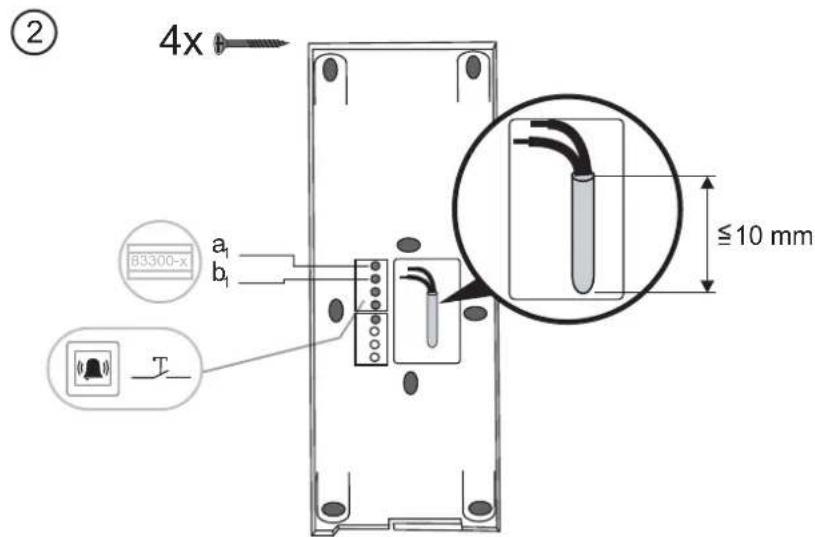

Abb. 5: Gerät montieren und anschließen

1. Befestigen Sie das Geräteunterteil an der Wand und schließen Sie es entsprechend der Grafik an. Der isolierte Bereich des Kabelendes darf nicht länger als 10 mm sein.

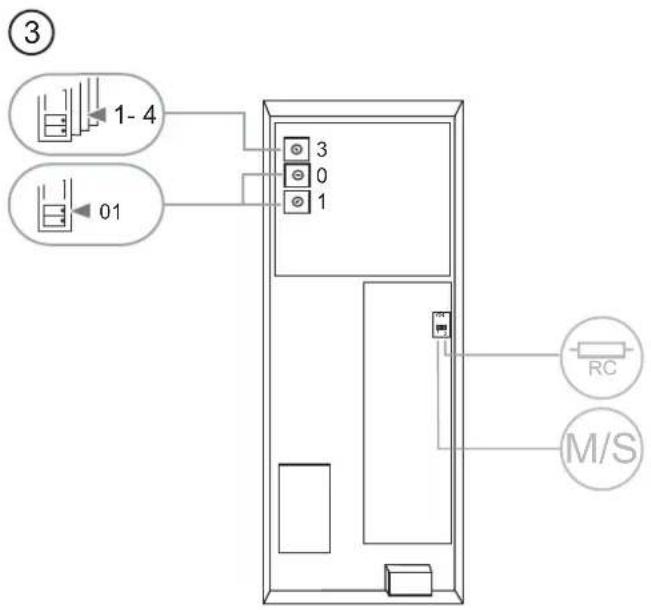

Abb. 6: Gerät konfigurieren

1. Stellen Sie die Adresse der bevorzugten Außenstation und die Adresse der Innenstation gemäß der folgenden Beschreibung ein.

Symbol Funktion
	Der linke Drehschalter auf einer Außenstation gibt die Adresse dieser Station an.- Siehe auch Kapitel „Adressierung“ auf Seite 14.
	Die nächsten beiden Drehschalter geben die Adresse des obersten Klingeltasters dieser Station an. Die darunterliegenden Klingeltaster werden automatisch (fortlaufend) weiter nummeriert.- Siehe auch Kapitel „Adressierung“ auf Seite 14.
	Siehe Kapitel „Abschlusswiderstand“ auf Seite 12.
	Siehe Kapitel „Master/Slave Schalter setzen“ auf Seite 13.

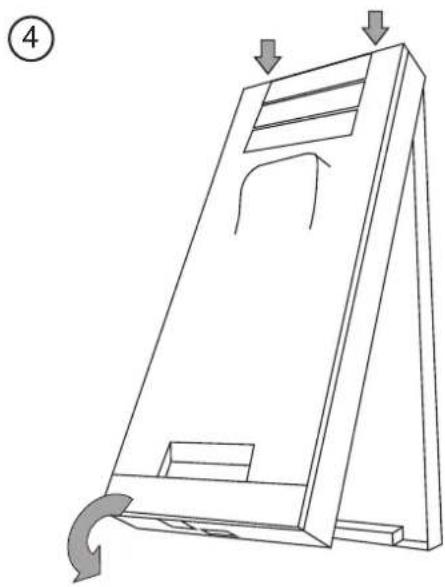

1. Rasten Sie das Geräteoberteil auf das Unterteil auf. Legen Sie dazu die Geräteoberseite auf die Rastnasen auf und drücken Sie die Unterseite dann auf das Geräteunterteil, bis die Klemme einrastet.

Die Innenstation ist nun fertig montiert.

8.4 Konfiguration

8.4.1 Abschlusswiderstand

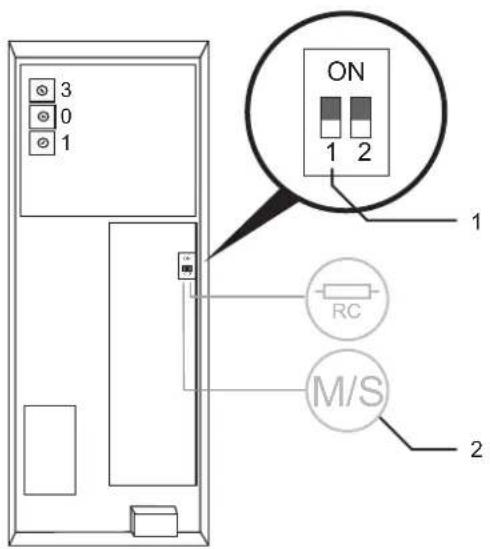

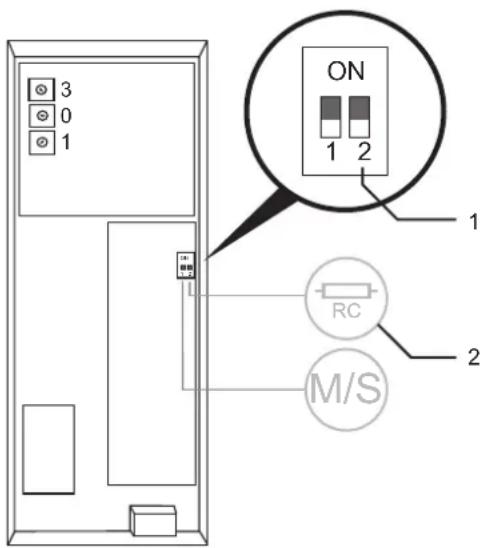

Abb. 8: Abschlusswiderstand (2)

In reinen Audioinstallationen muss der Abschlusswiderstand immer ausgeschaltet sein „OFF“. In Videoinstallationen oder gemischten Audio- und Videoinstallationen muss der Abschlusswiderstand bei dem letzten Gerät eines Zweiges eingeschaltet werden „ON“.

	Abschlusswiderstand in Stellung „OFF“.
	Abschlusswiderstand in Stellung „ON“.

8.4.2 Master/Slave Schalter setzen

Abb. 9: Master / Slave (2)
In jeder Wohnung muss eine Station „Master“ sein. Alle weiteren Innenstationen in derselben Wohnung müssen „Slave“ sein.

		Master / Slave in Stellung „Slave“.
		Master / Slave in Stellung „Master“.

9 Adressierung

9.1 Zuordnung der Klingeltaster zu den Wohnungen

Die Innenstationen der Wohnungen lassen sich durch Einstellen der Geräteadressse den Klingeltasten einer Türstation zuordnen. Beim Betätigen des Klingeltasters geht bei der der festgelegten Adresse der Ruf ein.

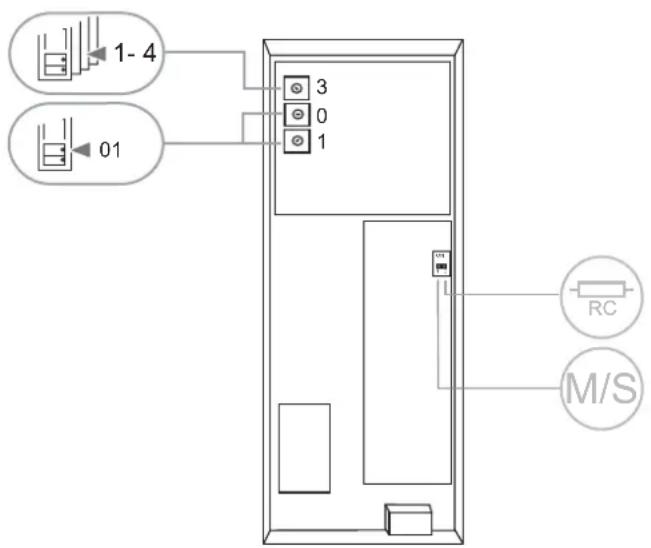

Abb. 10: Adressierung

9.1.1 Einstellung der Adresse der Innenstation

An den Innenstationen wird über die Einstellung der Adresse die Wohnung zugewiesen. Innerhalb einer Busch-Welcome® Anlage können bis zu 99 Wohnungen adressiert werden. In jeder können sich bis zu vier gleichberechtigte Innenstationen mit derselben Adresse befinden. Beim Drücken der zugeordneten Klingeltaste werden die vier Innenstationen gerufen. Die Adresse einer Innenstation (z. B. „15“) wird mit Hilfe der Drehknöpfe „X10“ und „X1“ an den Innenstationen eingestellt, wobei „X10“ die Zehnerstelle (hier „1“) und „X1“ die Einerstelle (hier „5“) angibt. Die Drehknöpfe befinden sich an der Rück- bzw. Außenseite der Innenstationen.

9.1.2 Einstellung der Standard-Außenstation

Bei mehreren Außenstationen in einer Busch-Welcome® Anlage muss an den Innenstationen die „Standard-Außenstation“ eingestellt werden. Hierzu wird der Drehknopf STATION auf die Adresse der Standard-Außenstation eingestellt zwischen 1 und 4. Der Drehknopf befindet sich an der Rück- bzw. Außenseite der Innenstationen.
