Produkttyp	OPS-Modul (Open Pluggable Specification) für Digital Signage
Modell	NEC OPS-Sky-i3-d4/64/W7e A
Prozessor	Intel Core i3 (4. Generation, Haswell)
Arbeitsspeicher	4 GB DDR3
Massenspeicher	64 GB SSD
Betriebssystem	Windows 7 Embedded Standard (W7e)
Abmessungen (B x H x T)	ca. 119 mm x 30 mm x 180 mm
Gewicht	ca. 1,0 kg
Stromversorgung	DC 12-19 V, 60 W (externes Netzteil)
Videoausgang	HDMI (Typ A, standard)
Schnittstellen	2x USB 3.0, 1x USB 2.0, 1x RJ-45 (Gigabit Ethernet), 1x Audio (3,5 mm Klinke)
Erweiterungssteckplatz	OPS-konformer 80-poliger Steckverbinder
Funktionen	Digitale Signage, Media-Player, Thin Client
Wartung und Reinigung	Gehäuse mit trockenem Tuch reinigen; keine Flüssigkeiten verwenden; Lüftungsöffnungen frei halten
Sicherheitshinweise	Nur mit geeignetem Netzteil betreiben; Gerät nicht öffnen; keine Fremdkörper einführen; ausreichende Belüftung sicherstellen
Ersatzteile und Reparatur	Reparaturen nur durch autorisiertes Fachpersonal; Ersatzteile über NEC-Service erhältlich (z.B. Lüfter, Netzteil)
Umgebungsbedingungen	Betrieb: 0 °C bis 40 °C, Luftfeuchtigkeit 20-80 % (nicht kondensierend)
Zubehör im Lieferumfang	OPS-Modul, externes Netzteil, Kurzanleitung
Hersteller	NEC Display Solutions

Häufig gestellte Fragen - OPS-Sky-i3-d4/64/W7e A NEC

Welches Betriebssystem ist vorinstalliert?

Das Gerät wird mit Windows 7 Embedded Standard (W7e) ausgeliefert. Es ist für den 24/7-Dauerbetrieb optimiert.

Kann ich den Arbeitsspeicher aufrüsten?

Ja, der Arbeitsspeicher ist in der Regel auf der Platine gelötet oder als SO-DIMM ausgeführt. Bei diesem Modell sind 4 GB fest verbaut, ein Upgrade ist nicht möglich.

Wie schließe ich das OPS-Modul an einen NEC-Display an?

Schieben Sie das Modul in den OPS-Steckplatz des Displays und ziehen Sie die Schrauben fest. Die Strom- und Datenverbindung erfolgt über den 80-poligen Steckverbinder.

Welche Auflösungen werden unterstützt?

Der HDMI-Ausgang unterstützt Auflösungen bis zu 3840 x 2160 (4K) bei 30 Hz.

Lässt sich das Gerät auch allein ohne Display betreiben?

Nein, das OPS-Modul benötigt ein kompatibles Display für die Stromversorgung und Datenübertragung. Es ist nicht als eigenständiger PC vorgesehen.

Wie führe ich ein System-Update durch?

Windows-Updates werden wie üblich über die Systemsteuerung installiert. Beachten Sie, dass Windows 7 Embedded nur eingeschränkte Unterstützung erhält. Ein Upgrade auf Windows 10 ist nicht offiziell vorgesehen.

Ist das Gerät für den 24/7-Betrieb geeignet?

Ja, es ist für den Dauerbetrieb in Digital-Signage-Umgebungen ausgelegt. Die Komponenten sind entsprechend spezifiziert.

Welche Alternativen habe ich, wenn Windows 7 nicht mehr unterstützt wird?

Sie können das Gerät weiterhin verwenden, aber es werden keine Sicherheitsupdates mehr bereitgestellt. Ein Upgrade auf ein aktuelleres OPS-Modul mit Windows 10 oder Linux wird empfohlen.

Wie reinige ich das OPS-Modul richtig?

Schalten Sie das Gerät aus und trennen Sie es vom Strom. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten.

Was tun bei einem Lüfterdefekt?

Wenden Sie sich an den NEC-Support oder einen autorisierten Dienstleister. Der Lüfter kann in der Regel ausgetauscht werden. Öffnen Sie das Gehäuse nicht eigenmächtig.

BEDIENUNGSANLEITUNG OPS-Sky-i3-d4/64/W7e A NEC

OPS Slot-in PCs 6 ^th Generation Intel ^® Processors

Skylake - A simple plug into the future

Standard Configuration

OPS Slot-In PCs make digital signage simpler and more flexible without additional cables or devices

Delivering Genuine Benefits

• Powerful possibilities - the 6th generation Intel® processors deliver a new class of computing with a host of new features to power the next generation of embedded computing
• InteHD Graphics - provides Ultra HD resolution, intense detail and faster frame rates, giving you a remarkable visual experience
• Industrial Grade Components - secure high reliability whilst withstanding extreme operating conditions (TJ max 105°C)
• Seamless and fully embedded - as all connectors are inside the display including power, video & audio signals and RS232, no external cables are required
• High usage flexibility - thanks to wide connectivity such as 3 x USB, DisplayPort out, Gigabit Ethernet and Audio
• Upgrade the power of your displays at any time - savings are possible by upgrading only your OPS device or your display with no need to change all hardware
• A Commitment to Quality - tailored warranties available to best match long-term demands by extending standard warranty up to 5 years
• Economical - enjoy more performance whilst consuming less power

The full line-up of OPS Slot-in PCs supports a wide variety of applications starting from static content playback and ranging to the most demanding interactive, high resolution or resource hungry applications. The 6th generation Intel® Core™ i processors (Skylake) deliver a new class of computing to power the next generation of Slot-in computing. The OPS concept provides a compact and fully embedded solution ensuring that all connectors are integrated including Power, Video & Audio Signals and RS232. All NEC Large Format displays (except E Series 32" to 65") plus PX and PH Installation projectors feature this option slot. Combined with the latest technology they are used as Flight information controllers in Airports, Media Players for Retail Signage, Menu board play-out systems for QSR or as video conferencing clients in Corporate applications and much more.

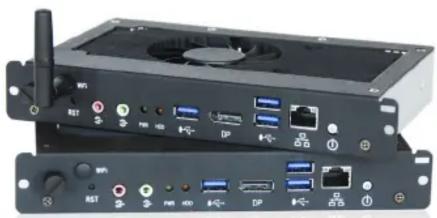

Front view of a black electronic device chassis with ports and ventilation fan (no visible text or symbols)

OPS installed in Projector

Close-up of a projector with visible internal components and a hand adjusting its front panel (no text or symbols)

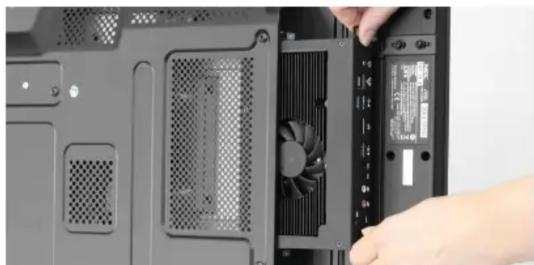

OPS installed in Large Format Display

Close-up of a computer tower case with a hand inserting a fan into the main panel (no visible text or symbols)

Technical Specifications

Order Codes

OPS-SKY-i7-D4/64/W7e A (Core i7)	100014260
OPS-SKY-i5-D4/64/W7e A (Core i5)	100014259
OPS-SKY-i3-D4/64/W7e A (Core i3)	100014257
OPS-SKY-CEL-D4/64/W7e A (Celeron G3900E)	100014256

CPU	Intel® 6th Generation (Skylake):Core i7-6820EQ 8M Cache 4 x 2.8GHzCore i5-6440EQ 6M Cache 4 x 2.7GHzCore i3-6100E 3M Cache 2 x 2.7GHzCeleron G3900E 2M Cache 2 x 2.4GHz
Chipset Intel	® HM170 Express Chipset
Board custom
Graphics	Core i: Intel ® HD Graphics 530Celeron: Intel® HD Graphics 510Up to 4096 x 2304 @ 60Hz
RAM	2 x 260 pin DDR4 SO-DIMM dual channel(2133/1866 MHz, max. 16GB)Default: 2x2 GB
SSD	1 x M.2 M-key (22 x 42mm)Default: 64GB Windows WS7E (pre-installed)
EC Chipset IT8585E
Audio Realtek	® ALC887
BIOS 128Mbit Flash ROM,	AMI BIOS
Hardware WatchDog	System restarts if not prevented by Software program (1-255 step)
Smart Fan Control CPU Fan
Wake On LAN / PXE Yes (WOL / PXE)
Dimensions [mm]	Net: 120 x 30 x 200Gross: 190 x 70 x 260

Weight [kg]	Net: 0.9Gross: 1.0
Panel	1x Antenna (Wifi Version)1x Reset Switch1x Power LED1x HDD LED1x On/Off switch
Connectivity	1x DP out (max. 4096 x 2304 @ 60Hz)1x LAN (Rj45, Intel® i211AT Giga LAN)3x USB 3.0 (4.72V / 1.00A)1x Microphon in1x Headphone out
RS-232 Via internal connector to Public Display
Power Consumption(Full Load) [W]:	45W: Core i745W: Core i535W: Core i335W: Celeron
Operating Temperature Ambient with air flow from 0°C to 40°C
Operating Humidity 0% to 90%, non-condensing
Chassis color Black
CMOS Battery Metal Lithium Battery CR2032 3V
Certificate	CE / FCC class A
Accessories	Startup Manual, Support DVD
Warranty	3 Years Warranty, Additional services available
External Adapter (24/7)	OPS Standalone AdapterOrder Code: 100013143
