Produkttyp	Bewegungsmelder
Marke	eQ-3
Modell	HmIP-SMI
Abmessungen (B x H x T)	80 x 80 x 30 mm
Gewicht	Ca. 100 g (inkl. Batterien)
Stromversorgung	2 x AA-Batterien (nicht enthalten)
Batterielebensdauer	Bis zu 2 Jahren (typische Nutzung)
Funkprotokoll	Homematic IP (868 MHz)
Reichweite (Freifeld)	Bis zu 20 m
Erfassungswinkel	120°
Max. Erfassungsreichweite	12 m
Funktionen	Bewegungserkennung, Helligkeitsmessung, Manipulationsschutz
Installation	Wand- oder Deckenmontage (Schrauben enthalten)
Schutzart	IP20 (nur für Innenräume)
Betriebstemperatur	-10 °C bis +50 °C
Luftfeuchtigkeit	Bis zu 85 % rF (nicht kondensierend)
Konformität	CE, RED 2014/53/EU
Wartung	Mit einem trockenen, weichen Tuch abwischen; keine Lösungsmittel verwenden
Ersatzteile	Batterien, Montagehalterungen
Reparierbarkeit	Nicht vom Benutzer reparierbar; bei Defekten Support kontaktieren
Packungsinhalt	Bewegungsmelder, Montageset, Bedienungsanleitung

Häufig gestellte Fragen - HmIP-SMI EQ-3

Wie installiere ich den HmIP-SMI Bewegungsmelder?

Montieren Sie das Gerät mit den beiliegenden Schrauben in einer Höhe von 2–2,5 m an einer Wand oder Decke. Stellen Sie sicher, dass der Erfassungsbereich frei von Hindernissen ist. Vermeiden Sie direkte Sonneneinstrahlung und Wärmequellen für optimale Leistung.

Wie koppele ich den Bewegungsmelder mit dem Homematic IP System?

Batterien einlegen, dann die Systemtaste (auf der Rückseite) 4 Sekunden lang gedrückt halten, bis die LED grün blinkt. Aktivieren Sie den Pairing-Modus an Ihrer Homematic IP Zentrale (CCU2/CCU3 oder Access Point). Das Gerät verbindet sich automatisch.

Welche Batterien verwendet der HmIP-SMI?

Das Gerät benötigt 2 AA (1,5 V) Batterien. Wir empfehlen hochwertige Alkali- oder Lithium-Batterien für eine längere Lebensdauer.

Wie groß ist die Funkreichweite des Bewegungsmelders?

Im Freifeld beträgt die Reichweite bis zu 20 m. Innerhalb von Gebäuden kann die Reichweite je nach Wänden und Hindernissen auf 5–10 m reduziert sein.

Kann der HmIP-SMI im Freien verwendet werden?

Nein, das Gerät hat die Schutzart IP20 und ist nur für den Innenbereich geeignet. Feuchtigkeit oder extreme Temperaturen führen zu Schäden.

Was zeigt die Status-LED an?

Kurzes grünes Blinken = Bewegung erkannt; grünes Blinken = Pairing-Modus; rotes Blinken = niedriger Batteriestand; dauerhaft rot = Fehler.

Wie setze ich den HmIP-SMI auf die Werkseinstellungen zurück?

Batterien entfernen, Systemtaste gedrückt halten, Batterien wieder einlegen und die Taste 4 Sekunden lang gedrückt halten. Die LED blinkt kurz rot. Taste loslassen. Das Gerät ist zurückgesetzt.

Warum löst der Bewegungsmelder nicht aus?

Überprüfen Sie den Batteriestand, stellen Sie sicher, dass der Erfassungsbereich frei von Hindernissen ist, und bestätigen Sie, dass das Gerät korrekt gekoppelt ist. Die Empfindlichkeit kann über die Homematic IP Software angepasst werden.

Wie wechsle ich die Batterien?

Öffnen Sie das Gehäuse durch Drücken der Verriegelung an der Unterseite. Entfernen Sie die alten Batterien und setzen Sie neue mit korrekter Polarität ein. Schließen Sie das Gehäuse, bis es einrastet. Das Gerät verbindet sich automatisch wieder.

Unterstützt der HmIP-SMI die Helligkeitsmessung?

Ja, der integrierte Helligkeitssensor ermöglicht es dem Gerät, nur auszulösen, wenn ein bestimmter Lichtwert unter einem Schwellenwert liegt. Dies kann in der Homematic IP App oder CCU konfiguriert werden.

BEDIENUNGSANLEITUNG HmIP-SMI EQ-3

Montage- und Bedienungsanleitung

Bewegungsmelder mit S. 2 Dämmerungsensor - innen

1 Homematic IP Bewegungsmelder mit Dämmerungssensor - innen

1 Standfuß
1 Wandhalterung
2 Schrauben
2 Dübel
2 Klebestreifen
2 1,5 V LR6/Mignon/AA Batterien
1 Bedienungsanleitung

Dokumentation © 2016 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

142737 (web)

Version 1.1 (03/2016)

1

A B

1 Hinweise zur Anleitung....8
2 Gefahrenhinweise....8
3 Funktion und Geräteübersicht ....10
4 Allgemeine Systeminformationen 11
5 Montage 12

5.1 Montage in der Wandhalterung....12
5.1.1 Schraubmontage 13
5.1.2 Klebestreifenmontage....14

6 Inbetriebnahme 15
7 Funktionstest....17
8 Batterien wechseln 17
9 Fehlerbehebung 18

9.1 Schwache Batterien ....18
9.2 Duty Cycle ....19
9.3 Fehlercodes und Blinkfolgen 20

10 Wiederherstellung der Werkseinstellungen......22

11 Wartung und Reinigung....23

12 Allgemeine Hinweise zum Funk-betrieb......23

13 Technische Daten 24

1 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-matic IP Gerät in Betrieb nehmen. Bewahren Sie die An-leitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung!

Hier wird auf eine Gefahr hingewiesen.

Hinweis.

Dieser Abschnitt enthält zusätzliche wichtige Informationen!

2 Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, übermäßiger Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

Das Gerät ist nur für den Einsatz in wohnungs- ähnlichen Umgebungen geeignet.

3 Funktion und Geräteübersicht

Der Homematic IP Bewegungsmelder mit Dämmerungssensor ist speziell für den Einsatz in Innenräumen geeignet. Er erkennt Bewegungen und dank eines integrierten Dämmerungssensors auch die Umgebungshelligkeit.

Sie können den leistungsfähigen Bewegungsmelder z. B. für Sicherheitsanwendungen einsetzen. Über die Bewegungs- erkennung kann in Verbindung mit anderen Homematic IP Geräten Alarm ausgelöst werden.

Mit einer Erfassungsreichweite von bis zu 12 Metern, einem Erfassungswinkel von ca. 105 ° und vielseitigen Montagemöglichkeiten lässt sich der Erfassungsbereich optimal den örtlichen Gegebenheiten anpassen. Sie können den Bewegungsmelder frei an der Wand, in Ecken oder im mitgelieferten Standfuß platzieren.

Kurzfristige Helligkeitsschwankungen werden ausgefiltert. Dadurch kann ein unbeabsichtigtes Ansprechen des Bewegungsmelders verhindert werden. Auslösehelligkeit und Ansprech-Empfindlichkeit sind variabel anpassbar.

Dank des eingebauten Sabotagekontaktes, werden Sie bei Demontage oder Manipulation des Bewegungsmelders sofort über die App informiert.

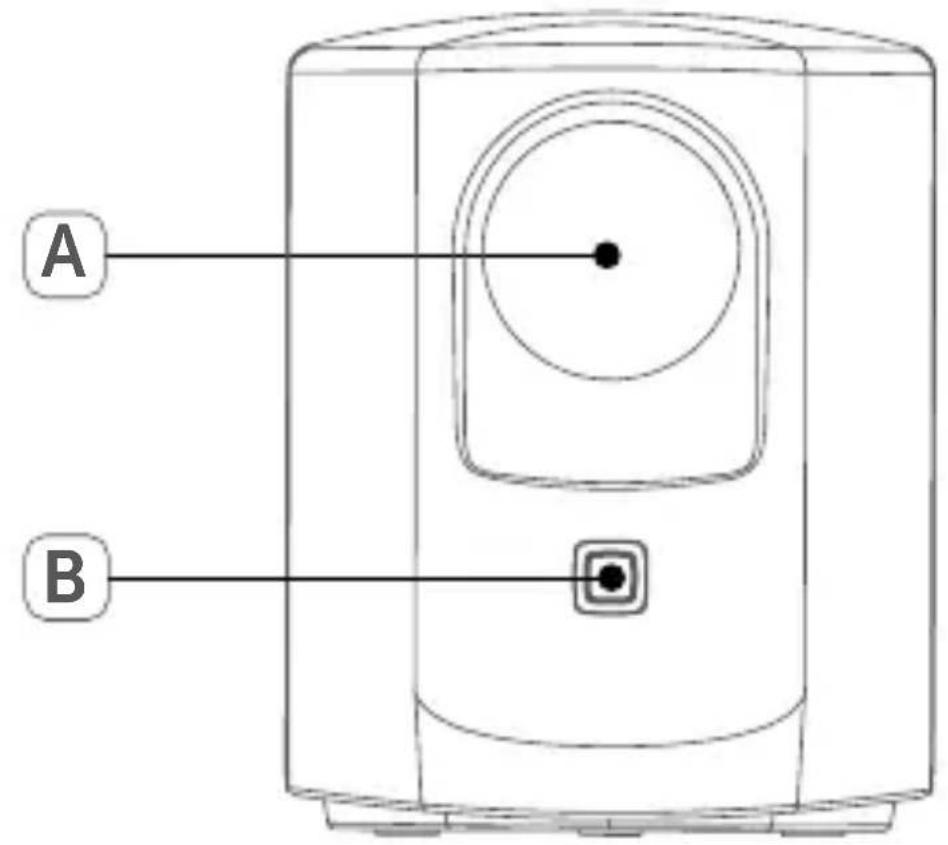

Geräteübersicht (s. Abbildung 1):

(A) PIR-Sensor
(B) Systemtaste und Geräte-LED

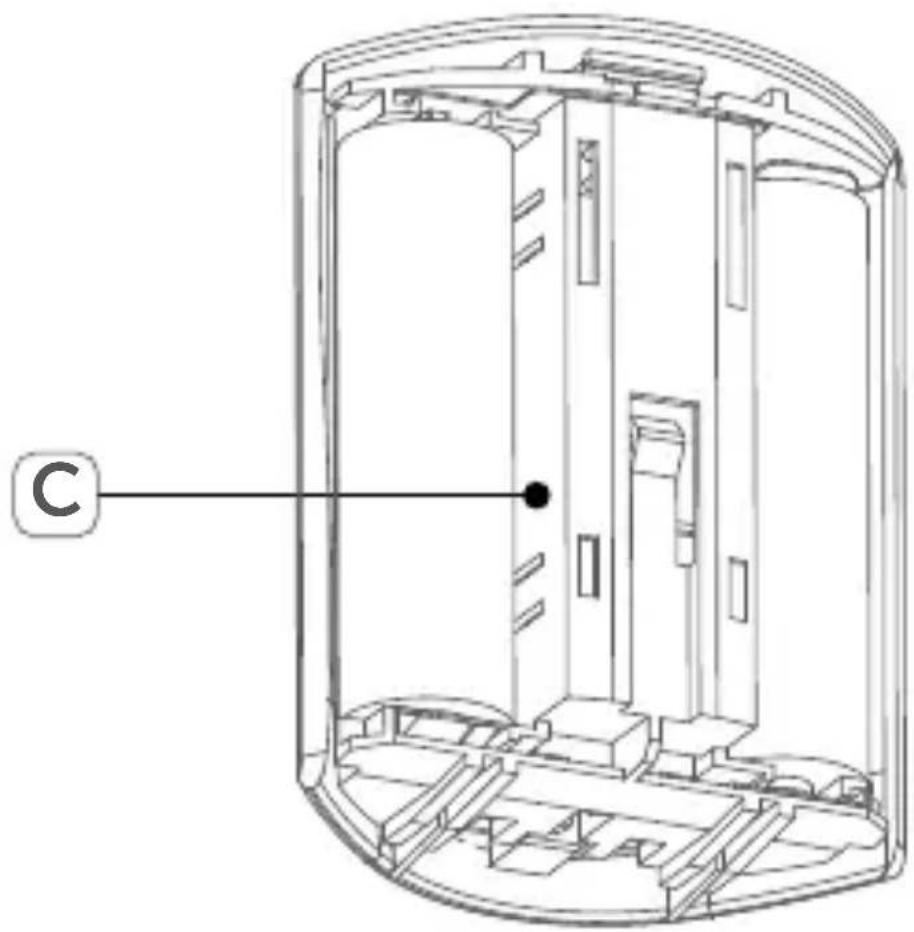

(C) Batteriefach

Zubehör (s. Abbildung 2):

(D) Standfuß und Batteriefachdeckel
(E) Wandhalterung und Batteriefachdeckel

4 Allgemeine Systeminformationen

Dieses Gerät ist Teil des Smart-Home-Systems Homematic IP und kommuniziert über das HmlP-Funkprotokoll. Alle Homematic IP Geräte können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Welcher Funktionsumfang sich innerhalb des Homematic IP Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.eQ-3.de.

5 Montage

Dank des mitgelieferten Standfußes (D) und der Wandhalterung (E) können Sie den Bewegungsmelder frei im Raum platzieren.

Möchten Sie den Bewegungsmelder z. B. auf ein Regal oder einen Schrank stellen, verwenden Sie den bereits aufgesetzten Standfuß (D) und platzieren Sie das Gerät nach der Inbetriebnahme (s. „6 Inbetriebnahme“ auf Seite 15) an der gewünschten Stelle.

Für die Montage an der Wand, gehen Sie wie im nächsten Abschnitt beschrieben vor.

5.1 Montage in der Wandhalterung

Sie können den Bewegungsmelder einfach und flexibel an der Wand oder in Ecken mit der mitgelieferten Wandhalterung (E) montieren.

Sie haben die Möglichkeit, den Bewegungsmelder

• mit den mitgelieferten Schrauben und Dübeln oder
  • mit den mitgelieferten Klebestreifen
  zu befestigen.

5.1.1 Schraubmontage

Für die Montage mit Schrauben und Dübeln gehen Sie wie folgt vor:

- Wählen Sie einen geeigneten Montageort aus.

Stellen Sie sicher, dass in der Wand keine Leitungen verlaufen!

- Je nachdem, ob Sie den Bewegungsmelder an der Wand oder in einer Ecke befestigen wollen, wählen Sie in der Wandhalterung (E) die zugehörigen Schraublöcher aus (s. Abbildung 3). Für eine Wandmontage eignen sich die Schraublöcher (F) und für die Befestigung in einer Ecke die Schraublöcher (G).

Um die Schraublöcher (G) verwenden zu können, müssen Sie die Löcher in der Wandhalterung (E) mit einem 4-mm-Bohrer durchbohren.

• Halten Sie die Wandhalterung (E) an die gewünschte Position und zeichnen Sie die Bohrlöcher an.
  • Bohren Sie die vorgezeichneten Löcher.

Bei Steinwänden verwenden Sie einen 5 mm Bohrer für die Dübel. Bei Holzwänden können Sie einen 1,5 mm Bohrer verwenden, um das Eindrehen der Schrauben zu erleichtern.

• Setzen Sie die Dübel in die Bohrlöcher ein.
• Platzieren Sie die Wandhalterung und drehen Sie die Schrauben ein.
• Setzen Sie den Bewegungsmelder erst nach der Inbetriebnahme (s. „6 Inbetriebnahme“ auf Seite 15) ein.

5.1.2 Klebestreifenmontage

Für die Montage mit Klebestreifen gehen Sie wie folgt vor:

• Wählen Sie einen geeigneten Montageort aus.
• Je nachdem, ob Sie den Bewegungsmelder an der Wand oder in einer Ecke befestigen wollen, setzen Sie die Klebestreifen mittig oder an der Seite der Wandhalterung (E) auf.
• Ziehen Sie die Schutzfolie ab und drücken Sie die Wandhalterung (E) an die gewünschte Stelle.

Achten Sie darauf, dass der Montageuntergrund glatt, eben, unbeschädigt, sauber sowie fett- und lösungsmittelfrei ist, damit der Klebestreifen langfristig haften kann.

6 Inbetriebnahme

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Inbetriebnahme beginnen.

Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.

Damit der Bewegungsmelder in Ihr System integriert werden und mit anderen Homematic IP Geräten kommunizieren kann, muss er zunächst an den Homematic IP Access Point angelernt werden.

Zum Anlernen des Bewegungsmelders gehen Sie wie folgt vor:

• Öffnen Sie die Homematic IP App auf Ihrem Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Öffnen Sie ggf. das rückseitige Batteriefach (C), indem Sie den Batteriefachdeckel (D) nach unten schieben (s. Abbildung 4).
• Ziehen Sie den Isolierstreifen aus dem Batteriefach (C) des Bewegungsmelders heraus, um das Gerät zu aktivieren. Der Anlernmodus ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (B) kurz drücken (s. Abbildung 5).

• Das Gerät erscheint automatisch in der Homematic IP App.
• Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder Scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen ist.
• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die Geräte-LED (B) grün. Das Gerät ist nun einsatzbereit.

Leuchtet die Geräte-LED (B) rot, versuchen Sie es erneut.

Nachdem der Anlernvorgang abgeschlossen ist, beginnt der Funktionstest des Bewegungsmelders (s. „7 Funktionstest“ auf Seite 11).

• Wählen Sie die gewünschte Lösung für Ihr Gerät aus.
• Ordnen Sie das Gerät in der App einem Raum zu und vergeben Sie einen Namen für das Gerät.

7 Funktionstest

Der Funktionstest wird nur aktiviert, wenn der Bewegungsmelder bereits angelernt wurde.

Bis 10 Minuten nach dem Anlernen oder nach dem Einlegen der Batterien signalisiert die Geräte-LED (B) erkannte Bewegungen. Die Geräte-LED blinkt währenddessen im Sekundentakt rot.

Auf diese Weise lassen sich Erfassungsbereich und Empfindlichkeit direkt am Sensor überprüfen.

8 Batterien wechseln

Wird das Batteriesymbol in der App bzw. eine leere Batterie am Gerät angezeigt (s. „9.3 Fehlercodes und Blinkfolgen“ auf Seite 20), tauschen Sie die verbrauchten Batterien gegen zwei neue Batterien des Typs LR6/Mignon/AA aus. Beachten Sie dabei die richtige Polung der Batterien.

Um die Batterien des Bewegungsmelders zu wechseln, gehen Sie wie folgt vor:

- Öffnen Sie das rückseitige Batteriefach (C), indem Sie den Batteriefachdeckel (D) nach unten schieben oder das Gerät aus der Wandhalterung (E) nehmen (s. Abbildung 4).

- Legen Sie zwei neue 1,5 V LR6/Mignon/AA Batterien polungsrichtig gemäß Markierung in das Batteriefach ein (s. Abbildung 6).

- Schließen Sie das Batteriefach, indem Sie den Batteriefachdeckel wieder aufsetzen und ihn nach oben schieben, bis er einrastet.

Nach dem Einlegen der Batterien führt der Bewegungsmelder zunächst einen Selbsttest für ca. 2 Sekunden durch. Danach erfolgt die Initialisierung. Den Abschluss bildet die Test-Anzeige: oranges und grünes Leuchten (s. „9.3 Fehlercodes und Blinkfolgen“ auf Seite 20).

Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen! Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

9 Fehlerbehebung

9.1 Schwache Batterien

Wenn es der Spannungswert zulässt, ist der Bewegungsmelder auch bei niedriger Batteriespannung betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Erholungszeit der Batterien wieder mehrfach gesendet werden.

Ist die Batteriespannung niedrig, wird dies in der Home-

matic IP App und am Gerät über die LED (B) angezeigt (s. „9.3 Fehlercodes und Blinkfolgen“ auf Seite 20). Tauschen Sie in diesem Fall die leeren Batterien gegen zwei neue aus (s. „8 Batterien wechseln“ auf Seite 17).

9.2 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten. In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch einmal langes rotes Leuchten der Geräte-LED (B) angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

9.3 Fehlercodes und Blinkfolgen

Blinkcode Bedeutung Lösung
Schnelles oranges Blinken	Konfigurationsdaten werden übertragen	Warten Sie, bis die Übertragung been-det ist.
1x langes grünes Leuchten	Vorgang bestätigt (Anlernen oder Werkseinstellungen)	Sie können mit der Bedienung fortfahren.
1x langes rotes Leuchten	Vorgang fehlgeschlagen (Anlernen oder Werkseinstellungen) oder Duty Cycle-Limit erreicht	Versuchen Sie es erneut (oder vgl. „9.2 Duty Cycle“ auf Seite 19).
Kurzes oranges Leuchten	Batterien leer Tauschen	Batterien des Gerätes aus (s. „8 Batterien wechseln“ auf Seite 17).
Kurzes oranges Blinken (alle 10 s)	Anlernmodus aktiv (für 3 Minuten)	Geben Sie die letzten vier Ziffern der Geräte-Seriennummer zur Bestätigung ein (s. „6 Inbetriebnahme“ auf Seite 15).
Rotes Blinken im Sekunden-takt	Funktionstest Warten Sie, bis der Funktionstest nach 10 Minuten vorüber ist (s. „7 Funktions-test“ auf Seite 17).
6x langes rotes Blinken	Gerät defekt Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fachhändler.
1x oranges und 1x grünes Leuchten (nach dem Einlegen der Batterien)	Testanzeige Nachdem die Test - anzeige erloschen ist, können Sie fortfahren.
Langes und kurzes oran-ges Blinken (im Wechsel)	Aktualisierung der Gerätesoftware (OTAU)	Warten Sie, bis das Update beendet ist.

10 Wiederherstellung der Werkseinstellungen

Die Werksteinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen des Bewegungsmelders wiederherzustellen, gehen Sie wie folgt vor:

• Öffnen Sie das rückseitige Batteriefach (C), indem Sie den Batteriefachdeckel (D) nach unten schieben oder das Gerät aus der Wandhalterung (E) nehmen (s. Abbildung 4).
  • Entnehmen Sie die Batterien.
• Legen Sie die Batterien entsprechend der Polari-tätsmarkierungen wieder ein (s. Abbildung 6) und halten Sie gleichzeitig die Systemtaste (B) für 4 s gedrückt, bis die Geräte-LED (B) schnell orange zu blinken beginnt (s. Abbildung 5).
  • Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s (s. Abbildung 5), bis die Geräte-LED grün aufleuchtet.
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen.

Das Gerät führt einen Neustart durch.

11 Wartung und Reinigung

Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

12 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromoto-ren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Über-einstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die vollständige Konformitätserklärung finden Sie unter www.eQ-3.de.

13 Technische Daten

Geräte-Kurzbezeichnung: HmIP-SMI

Versorgungsspannung: 2x 1,5 V LR6/Mignon/AA

Stromaufnahme: 40 mA

Batterielebensdauer: 3 Jahre (typ.)

Schutzart: IP20

Umgebungstemperatur: 5 bis 35 °C

Abmessungen (B x H x T): 52 x 65 x 34 mm

Gewicht: 85 g (inkl. Batterien)

Funkfrequenz: 868,3 MHz/869,525 MHz

Empfängerkategorie: SRD category 2

Typ. Funk-Freifeldreichweite: 280 m

Duty Cycle: < 1 % pro h/< 10 % pro h

Erfassungsreichweite: 12 m

Erfassungswinkel Horizontal: 105°

Erfassungswinkel Vertikal: 40°

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.

Package contents

Quantity Description
