BEDIENUNGSANLEITUNG HM-SEC-MDIR-O-2 EQ-3

Montage- und Bedienungs- anleitung

1. Ausgabe Deutsch 10/2013

Dokumentation © 2013 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist.

Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

131830 / V 1.2

Inhaltsverzeichnis

1 Hinweise zu dieser Anleitung ..... 4
2 Gefahrenhinweise 4
3 Funktion 5
4 Allgemeine Systeminformation zu HomeMatic. 8
5 Allgemeine Hinweise zum Funkbetrieb ..... 8
6 Batterien einlegen und wechseln .....9
6.1 Batterien einlegen 9
6.2 Verhalten nach dem Einlegen der Batterien. . 10
6.3 Gehtest.... 11
6.4 Batterien wechseln....12
7 Montage 13
7.1 Allgemeine Montagehinweise....13
7.2 Montage 16
8 Inbetriebnahme 18
8.1 Anlernen....20
9 Sonstige Betriebshinweise ..... 23
9.1 Empfindlichkeit 23
10 Zurücksetzen in den Auslieferungszustand .. 23
11 Wartung und Reinigung ..... 25
12 Technische Daten....26

1 Hinweise zu dieser Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic-Komponenten in Betrieb nehmen.

Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

2 Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile.

3 Funktion

Der HomeMatic Funk-IR-Bewegungsmelder kann vorzugsweise für Außenbereiche eines Hauses eingesetzt werden und trägt somit besonders zur Energieeinsparung, zur Kostenreduktion und zu maximalem Komfort bei.

Registriert der HomeMatic Funk-IR-Bewegungsmelder in seinem Erfassungsbereich eine sich bewegende Wärmequelle (z.B. Person, Tier) und liegt die Umgebungshelligkeit unterhalb der eingestellten Schwelle, schaltet das Gerät automatisch den angeschlossenen Verbraucher (z.B. die Außenbeleuchtung) an. Verlässt die Person den Erfassungsbereich, trennt der HomeMatic Funk-IR-Bewegungsmelder außen den Verbraucher nach einer von Ihnen voreingestellten Zeit wieder vom Netz. Jede weitere Bewegung im Erfassungsbereich während der Einschaltphase lässt die eingestellte Zeit neu starten. Eine Auswerteschaltung wandelt den detektierten Zustand in HomeMatic-Funkbefehle um.

3.1 Die Ausstattung und die Funktionen\*:

- Erfassungsreichweite bis 9 m, Erfassungsbereich ca. 90°

• Für den Innen- und Außeneinsatz geeignet

Betreiben Sie das Gerät nur an witterungsgeschützten Orten. Setzen Sie es nicht direktem Kontakt mit Regen oder Wasser aus. Vermeiden Sie direkte Sonnen- und andere Wärmebestrahlung.

• Variable Auslösehelligkeit und variable Ansprechempfindlichkeit
• Ausfiltern von kurzfristigen Helligkeitsschwankungen
• Anpassen der Reaktionszeiten durch Verändern von Mindestsendeabstand des HomeMatic Funk-IR-Bewegungsmelder außen und Verweildauer des Aktors
  • Batteriebetrieb, Batterielebensdauer ca. 2 Jahre
  • Direktes Anlernen von Aktoren möglich
  * Einige Funktionen sind nur mit einer HomeMatic-Zentrale verfügbar, siehe Anleitungstexte.

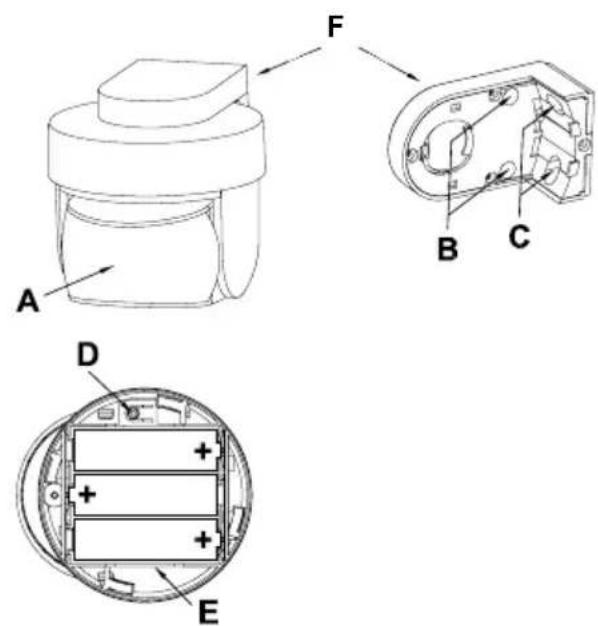

3.2 Teile, Bedien- und Anzeigeelemente, Batterien

(A) - PIR-Linse
(B) + (C) - Montagebohrungen
(D) - Anlerntaste
(E) – Batteriefach, Batterien: 3 x LR6 / AA / Mignon
(F) – Wandhalterung

4 Allgemeine Systeminformation zu HomeMatic

Dieses Gerät ist Teil des HomeMatic-Haussteuersystems und arbeitet mit dem bidirektionalen BidCoS®-Funkprotokoll.

Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und über Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im HomeMatic-System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte der gesonderten Konfigurationsanleitung oder dem HomeMatic-Systemhandbuch.

Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.HomeMatic.com.

5 Allgemeine Hinweise zum Funkbetrieb

Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können.

Weitere Störeinflüsse können durch Schaltvorgänge,

Elektromotoren oder defekte Elektrogeräte hervorge-rufen werden.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen neben Umwelteinflüssen wie Luftfeuchtigkeit bauliche / abschirmende Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com.

6 Batterien einlegen und wechseln

6.1 Batterien einlegen

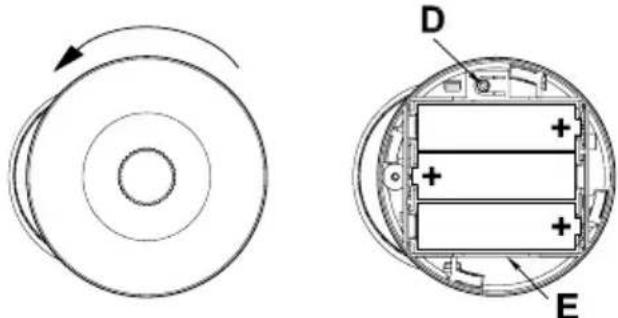

Das Batteriefach (E) befindet sich am Basisgerät. Um es zu öffnen, ist es erforderlich, das Basisgerät von der Wandhalterung (F) zu entfernen (vgl. Montage Kapitel 7.2),

- Drehen Sie den Deckel des Funk-IR-Bewegungsmelders gegen den Uhrzeigersinn und heben ihn nach oben ab.

• Legen Sie die mitgelieferten drei Mignon Batterien Typ LR6 (AA) polrichtig entsprechend den Polaritätsmarkierungen in das Batteriefach (E) ein.
• Schieben Sie den Deckel von oben auf das Batteriefach (E) und drehen ihn im Uhrzeigersinn, bis er einrastet.

6.2 Verhalten nach dem Einlegen der Batterien

Nach dem Einlegen der Batterien erfolgt die Initialisierung des Gerätes. Ein erfolgreicher Abschluss wird durch die LED-Test-Anzeige bestätigt: rot, grün, orange für jeweils eine halbe Sekunde.

Die Geräte-LED befindet sich in der PIR-Linse (A) und ist durch die Linse zu sehen.

Tritt ein Fehler auf, wird dies durch rotes Blinken signalisiert!

In der Folge leuchtet die Geräte-LED weiter für 30 Sekunden orange und signalisiert damit die Wartezeit bis zur letztendlichen Betriebsbereitschaft des HomeMatic Funk-IR-Bewegungsmelder außen.

Hinweis: Das Gerät benötigt nach dem

Einlegen der Batterien ca. 30 Sekunden bis zur Herstellung der Betriebsbereitschaft. Innerhalb dieser Zeit werden keine Bewegungen erkannt.

6.3 Gehtest

Bis zu ca. 10 Minuten nach Einlegen der Batterien signalisiert die Geräte-LED eine erkannte Bewegung jeweils durch kurzes, rotes Aufleuchten.

Auf diese Weise lassen sich Erfassungsbereich und Empfindlichkeit (letztere nur bei vorheriger Anmeldung und Konfiguration über die Zentrale) direkt am Sensor überprüfen.

6.4 Batterien wechseln

Erfolgt beim Auslösen des HomeMatic Funk-IR-Bewegungsmelders keine Reaktion des zu steuernden Gerätes und liegt keine behebbare Kommunikationsstörung vor (zu steuerndes Gerät ist vom Netz getrennt, leere Batterien des Empfängers), können Sie davon ausgehen, dass die Batterien verbraucht sind. Tauschen Sie die Batterien, wie in Kapitel 6.1 beschrieben, gegen einen neuen Batteriesatz aus. Beachten Sie dabei die richtige Polung der Batterien.

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

7 Montage

7.1 Allgemeine Montagehinweise

Der HomeMatic Funk-IR-Bewegungsmelder ist mit einer Wandhalterung ausgestattet und für die Wandmontage vorgesehen. Die Linse des HomeMatic Funk-IR-Bewegungsmelders außen kann in der Wandhalterung um 360° gedreht und um 45° geneigt werden. Somit lässt sich der Erfassungsbereich in einem nahezu beliebigen Winkel zur Wand und zum Boden ausrichten und auch nachträglich beliebig korrigieren. Suchen Sie sich einen geeigneten Montageort für den Bewegungsmelder im zu überwachenden Bereich aus. Beachten Sie dabei die Hinweise in den nachfolgenden Abschnitten. Wir empfehlen eine Montagehöhe von ca. 2 m für eine optimale Nutzung.

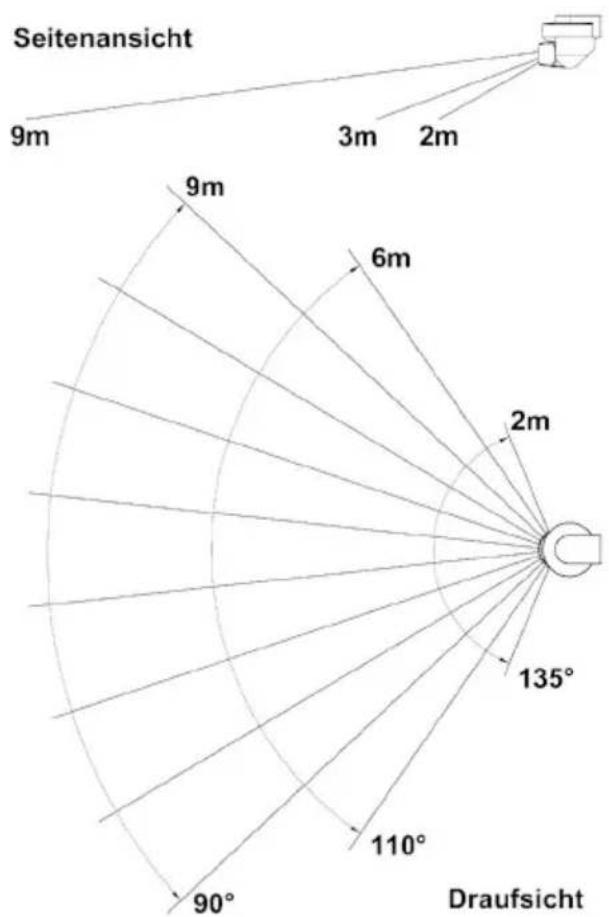

- Die Erfassungslinse des HomeMatic Funk-IR-Bewegungsmelders verfügt über mehrere Erfassungsebenen mit je 12 Segmenten. Damit lässt sich bei einem Öffnungswinkel von 90° eine Reichweite von bis zu 9 m erzielen. Der insgesamt mögliche Erfassungsbereich ist in der folgenden Abbildung zu sehen.

Seitenansicht 9m 3m 2m 9m 6m 2m 135° 110° 90° Draufsicht

• Um eine unbeabsichtigte Auslösung z.B. durch Haustiere zu vermeiden, halten Sie diese möglichst vom Erfassungsbereich fern. Ist dies nicht möglich, versuchen Sie, durch Höhenvariation der Erfassungslinse die Erfassung dementsprechend auszurichten.
  • Die Leistungsfähigkeit der Erfassung hängt vom Temperaturunterschied zwischen dem sich bewegenden Objekt und dem jeweiligen Hintergrund ab.
• Eine Erfassung von Temperaturunterschieden durch Glas hindurch ist nicht möglich.
  • Die höchste Empfindlichkeit wird bei einer Bewegung quer durch den Erfassungsbereich, also am Bewegungsmelder vorbei erreicht. Die geringste Empfindlichkeit besteht bei direkter Bewegung auf den Bewegungsmelder zu oder von ihm weg.
• Wählen Sie einen passenden Montageort in 2,0 m bis 2,5 m Höhe.
• Achten Sie bei der Montage darauf, dass der HomeMatic Funk-IR-Bewegungsmelder nicht direkt auf oder in der Nähe von großen Metallgegenständen (Heizung, alukaschierte Wände, etc.) montiert wird, da sich hierdurch die Funkreichweite reduziert.

Um die Gefahr eines Fehlalarms zu verringern, darf der Bewegungsmelder weder direktem Sonnenlicht, Autoscheinwerfern usw. ausgesetzt, noch in der Nähe einer Wärmequelle (z.B. über einem Heizkörper) montiert werden. Die Erfassungsbereiche sollten gegen eine Wand oder auf den Boden ausgerichtet werden, nicht aber direkt auf Fenster, Heizungen oder sonstige Wärmequellen.

7.2 Montage

Bitte achten Sie bei der Auswahl des Montageortes und beim Bohren in der Nähe vorhandener Schalter oder Steckdosen auf den Verlauf elektrischer Leitungen bzw. auf vorhandene Versorgungsleitungen.

Der Montageort sollte witterungsgeschützt und frei von direkter Sonnen- und anderer Wärmestrahlung sein.

Gehen Sie wie folgt vor, um den HomeMatic Funk-IR-Bewegungsmelder zu montieren:

- Positionieren Sie die Wandhalterung (F) mit der ebenen Fläche nach oben an geeigneter Stelle

(siehe Kapitel 7.1) an einer Wand oder Decke.

• Zeichnen Sie durch die Schraubenlöcher die entsprechenden Bohrlöcher der Wandhalterung (F) an.
• Bohren Sie jeweils ein Loch mit 5 mm Breite und 35 mm Tiefe. Stecken Sie die Dübel ein (im Lieferumfang enthalten).
• Zur Deckenmontage bohren Sie die vorgeformten Löcher der Wandhalterung (F) mit einem 3,2 mm Bohrer durch.
• Halten Sie die Wandhalterung (F) vor die Bohrlöcher. Befestigen Sie diese mit den beiliegenden Schrauben.

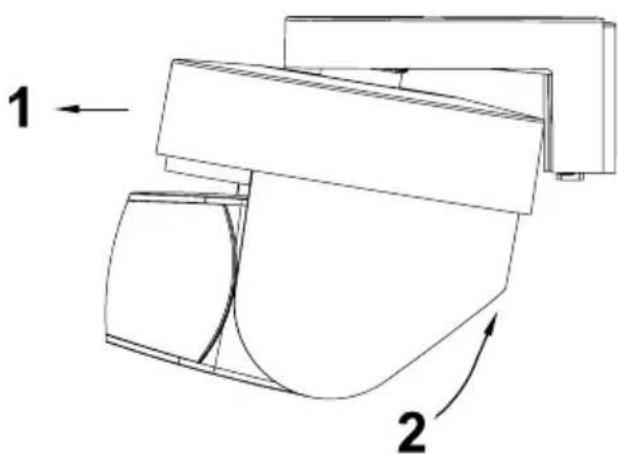

• Schieben Sie abschließend den HomeMatic Funk-IR-Bewegungsmelder außen wieder in die Wandhalterung (F) zurück, bis er einrastet. Stecken Sie hierfür das Gerät zuerst von vorne in die dafür vorgesehene Öffnung (1) und rasten es hinten ein (2):

1 2

8 Inbetriebnahme

Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten.

In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde).

Die Geräte dürfen bei Erreichung des 1 %-Limits so lange nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. HomeMatic-Geräte werden zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dieses kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Dies tritt beispielsweise beim Einstellen und Testen des Erfassungsbereiches von angelernten Bewegungsmeldern auf.

Eine Überschreitung des Duty Cycle Limits kann sich durch temporär fehlende Funktion äußern. Das geschilderte Verhalten ist darauf zurückzuführen, dass im 868 MHz Bereich keine Dauersender zulässig sind (maximale Sendezeit: 36 Sekunden pro Stunde) und wir daher beim Erreichen dieses Limits alle weiteren Sendevorgänge unterbinden müssen. Nehmen Sie eine kurze Funktionsprüfung des Gerätes vor (z.B. durch Entnehmen und Wiedereinsetzen der Batterien). Sollte das Gerätes danach noch nicht wieder einsatzbereit sein, ist dies auf die Überschreitung des Duty Cycles zurückzuführen und die Funktion des Gerätes ist nach ca. einer Stunde wieder hergestellt.

8.1 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen!

Um das Gerät mit QIVICON nutzen zu können, müssen Sie es zunächst mit Ihrer QIVICON Home Base verbinden.

Melden Sie sich dazu bitte bei „Mein QIVICON“ unter www.qivicon.com/login an. Wählen Sie dort „Gerät hinzufügen“ und folgen Sie den Anweisungen.

Mit dem HomeMatic Funk-IR-Bewegungsmelder können HomeMatic-Aktoren, wie z.B. der Funk-Schalter, gesteuert werden. Zum Anlernen müssen die zu verknüpfenden Geräte in den Anlernmodus gebracht werden. Das Anlernen kann sowohl ohne Helligkeits-Schaltschwelle (also Schalten auch bei Helligkeit) erfolgen, als auch mit einer fest eingestellten Helligkeits-Schaltschwelle von ca. 10 Lux (Schalten nur bei Dämmerung / Dunkelheit). Das Gerät arbeitet mit einem Mindestsendeabstand von 4 Minuten. Beim direkten Anlernen an einen HomeMatic-Aktor wird die Einschaltdauer des HomeMatic-Aktors auf 5 Minuten gesetzt. Dadurch wird z.B. eine unterbrechungsfreie

Beleuchtung bei länger andauernder Bewegung ermöglicht. Ansprechhelligkeit und Ansprechempfindlichkeit sowie der Mindestsendeabstand und weitere Einstellungen sind über die HomeMatic-Zentrale konfigurierbar

8.1.1 Anlernen ohne Helligkeitsschwelle

• Nehmen Sie das Gerät von der Wandhalterung (F) ab und öffnen Sie das Batteriefach (E).
• Drücken Sie die Anlerntaste (D) am HomeMatic Funk-IR-Bewegungsmelder. Die Geräte-LED blinkt orange. Ein Abbruch des Anlernens ist jetzt durch kurze Betätigung der Anlerntaste (D) möglich, die Geräte-LED leuchtet dann rot auf.
• Erfolgreiches Anlernen wird durch grünes Blinken der Geräte-LED signalisiert (Länge abhängig vom Konfigurationsfortschritt).
• Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden beendet. Befinden sich andere Geräte im Anlernmodus, werden diese angelernt.

Ist der Funk-Bewegungsmelder bereits an eine Zentrale angelernt und damit für direktes Anlernen gesperrt, kann er zwar wie oben beschrieben in den Anlernmodus gebracht

werden, es ist jedoch kein direktes Anlernen möglich!

8.1.2 Anlernen unter Berücksichtigung einer festen Helligkeitsschwelle (ca. 10 Lux)

• Nehmen Sie das Gerät von der Wandhalterung (F) ab und öffnen Sie das Batteriefach (E).
• Drücken Sie die Anlerntaste (D) am HomeMatic Funk-IR-Bewegungsmelder ca. 4 Sekunden, bis die Geräte-LED rot blinkt.
• Drücken Sie die Anlerntaste (D) am Bewegungsmelder kurz. Die Geräte-LED blinkt orange. Ein Abbruch des Anlernens ist jetzt durch kurze Betätigung der Anlerntaste (D) möglich, die Geräte-LED leuchtet dann rot auf.
• Erfolgreiches Anlernen wird durch grünes Blinken der Geräte-LED signalisiert (Länge abhängig vom Konfigurationsfortschritt).
• Schieben Sie den Deckel von oben auf das Batteriefach (E) und drehen ihn im Uhrzeigersinn, bis er einrastet. Schieben Sie abschließend den Bewegungsmelder wieder in die Wandhalterung (F) zurück, bis er einrastet.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden

beendet. Befinden sich andere Geräte im Anlernmodus, werden diese angelernt.

9 Sonstige Betriebshinweise

9.1 Empfindlichkeit

• Bei Betrieb ohne Zentrale löst der Bewegungsmelder bei jedem Sensor-Impuls aus.
• Bei Betrieb mit Zentrale kann dort das Ansprechverhalten abhängig von der Bewegungsintensität eingestellt werden.

Einsatz-Beispiele:

• Akustisches Signal: unempfindlicher, z.B. 3 Impulse pro Zeitraum
• Optisches Signal: empfindlich, z.B. 1-2 Impulse pro Zeitraum

10 Zurücksetzen in den Auslieferungszustand

• Halten Sie die Anlerntaste (D) des Bewegungsmelders für mindestens 4 Sekunden gedrückt. Die Geräte-LED beginnt langsam rot zu blinken.
• Zum Zurücksetzen des Geräts drücken Sie nun erneut für mindestens 4 Sekunden die An-

lerntaste (D). Die LED beginnt währenddessen schneller rot zu blinken.

- Das Loslassen der Anlerntaste (D) schließt den Rücksetzvorgang ab und zur Bestätigung des Zurücksetzens leuchtet die LED jeweils kurz rot, grün und orange auf.

Mögliche Fehlermeldungen:

(Dieser Fehler kann nur auftreten, wenn Sie eine Zentrale besitzen und das Gerät an diese Zentrale angelernt haben.) Beginnt die LED nach 5 Sekunden Halten nicht zu blinken sondern leuchtet dauerhaft auf, kann das Gerät nicht zurückgesetzt werden! In diesem Fall ist die Verschlüsselung mit einem vom Auslieferungsschlüssel verschiedenen System-Sicherheitsschlüssel aktiv. Um den Sensor zurückzusetzen, müssen sie die Konfigurationssoftware der Zentrale zum Zurücksetzen benutzen! Der Vorgang ist in der Anleitung zur Zentralen-Software beschrieben.

11 Wartung und Reinigung

Das Produkt ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel. Das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

12 Technische Daten

Funkfrequenz: 868,3 MHz

Betriebstemperatur: -10°C bis + 55°C

Protokoll: BidCoS®

Erfassungswinkel: ca. 90°

Erfassungsreichweite: ca. 9 m

Typ. Freifeldreichweite: 100 m

Stromversorgung: 3 x LR6 / Mignon / AA

Batterielebensdauer: ca. 2 Jahre

Schutzart: IP44

Abmessungen (B x H x T): 76 x 74 x 90 mm

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
