BEDIENUNGSANLEITUNG KH 60-5H Exquisit
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa im Einsatz stehen.
DE
Diese Anleitung bitte gut durchlesen.
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Weitere Abschnitte dieser Anleitung ermöglichen Ihnen, dieses Gerät optimal zu bedienen und instand halten zu können.
Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.
Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutschland +49 (0)2944 9716-791 oder besuchen unsere Website www.ggv-exquisit.de.
Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.
Dieses Gerät entspricht den geltenden EG-Sicherheitsbestimmungen in Bezug auf elektrische Apparate. Es wurde nach Stand der Technik gefertigt und zusammengebaut.
DE
Inhaltsverzeichnis
1 Umweltschutz......4
2 Sicherheit......4
3 Bestimmungsgemässe Verwendung 9
4 Gerät auspacken....9
5 Geräteausstattung 10
6 Installation....11
7 Betrieb....19
8 Wartung und Pflege 20
9 Bevor Sie den Kundendienst rufen....22
10 Kundendienst....23
11 Allgemeine Garantiebedingungen 24
12 CE-Konformitätserklärung....26
13 Technische Daten....27
14 Produktedatenblatt Dunstabzugshauben 28
DE
1 Umweltschutz
Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift
2012 / 19 / EU
Sie stellt sicher, dass das Produkt ordentlich entsorgt wird.
Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.
Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.
Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.
Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:
- Ziehen Sie den Netzstecker aus der Steckdose.
• Trennen Sie den Stecker vom Netzkabel. - Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.
Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.
2 Sicherheit
Sicherheitshinweise
Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.
Erklärung der Sicherheitshinweise
WARNUNG
bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!
VORSICHT
bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann!
Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr
WICHTIG
bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann!
Allgemeine Sicherheitshinweise
- Im Notfall sofort den Stecker aus der Steckdose ziehen oder schalten Sie die Sicherung aus.
- Schalten Sie das Gerät nach Gebrauch immer aus.
WARNUNG Stromschlaggefahr / Lebensgefahr
- Berühren Sie niemals ein elektrisches Gerät, wenn Ihre Hände oder Füße nass sind oder wenn Sie barfuß sind.
- Benutzen Sie niemals ein elektrisches Gerät im Freien.
- Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Normen und Vorschriften durchgeführt werden, einschließlich der Brandschutzmaßnahmen. Bitte führen Sie diese Arbeiten niemals selbst durch.
- Die elektrische Sicherheit dieses Gerätes ist nur garantiert, wenn das Gerät an ein einwandfrei geerdetes System angeschlossen wird und den elektrischen Sicherheitsnormen entspricht.
- Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden, um eine Gefährdung zu vermeiden. Wenn Kabel oder Stecker Verbindungen beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
- Vor sämtlichen Reinigungs- und Wartungsarbeiten Gerät ausschalten und vollständig auskühlen lassen.
- Niemals einen Dampfreiniger zur Reinigung verwenden. Feuchtigkeit könnte in elektrische Bauteile gelangen.
- Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.
- Außer den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.
HINWEIS
Der Hersteller lehnt jegliche Haftung für Verletzungen und Schäden ab, die aus der Nichtbeachtung der Hinweise und Anleitungen zur Installation, Wartung und Bedienung der Dunstabzugshaube entstanden sind.
DE
Sicherheit von schutzbedürftigen Personen:
Kinder und Personen mit reduzierten Fähigkeiten
WARNUNG
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen. Halten Sie kleine Kinder (unter 8 Jahren) vom Gerät fern.
- Die Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.
- Kinder dürfen dieses Gerät nur dann benutzen, wenn sie angelernt wurden. Kinder müssen das Gerät richtig bedienen können und die Gefahren verstehen, auf die in der Bedienungsanleitung hingewiesen werden.
WARNUNG
Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.
WARNUNG Stromschlaggefahr / Lebensgefahr
- Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.
- Niemals den Filterzustand bei laufender Dunstabzugshaube prüfen.
- Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampen- und Filterwechsel, ist das Gerät vom Stromnetz zu trennen.
- Immer für ausreichend Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit Gasherden oder anderen mit Flüssigbrennstoff betriebenen Geräten benutzt wird, Erstickungsgefahr.
WARNUNG Brandgefahr
Aufsteigende Flammen
- Über einer Kohle- oder Holzfeuerstelle ist der Betrieb nicht erlaubt.
- Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
- Keine Speisen unter der Dunstabzugshaube flambieren. Brandgefahr der Filter durch aufsteigende Flammen.
- Das Öffnen der Gaszufuhr zu Gaskochfeldern vermeiden, solange kein Kochgeschirr auf dem Kochfeld steht. Beschädigung und Brandgefahr der Filter durch aufsteigende Flammen.
Überhitzung von Fetten und Ölen
- Dunstabzugshaube immer mit Fettfilter betreiben. Fette oder Öle können sich bei Überhitzung leicht entzünden. Brandgefahr. Deshalb Speisezubereitung im Auge behalten und Filter regelmäßig reinigen oder austauschen.
Überhitzung infolge Fettablagerung
- Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht Brandgefahr infolge von Fettablagerung.
VORSICHT Verbrühungsgefahr
Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine Verbrühungsgefahr entstehen kann!
Heiße Oberfläche! Verbrennungsgefahr
- Die Lampe darf erst eine halbe Stunde nach Abschalten des Gerätes berührt werden. Verbrennungsgefahr.
VORSICHT
- Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu vermeiden.
- Dunstabzugshaube nur mit eingesetzter Lampe betreiben.
3 Bestimmungsgemässe Verwendung
Das Gerät ist für die Verwendung im Haushalt bestimmt. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß. Wird das Gerät zweckentfremdet oder anders als in dieser Bedienungsanleitung beschrieben bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
4 Gerät auspacken
Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten.
Verpackungsmaterial
- Achten Sie auf eine umweltgerechte Entsorgung.
Transportschutz entfernen
Das Gerät ist für den Transport geschützt. Entfernen Sie alle Klebebänder. Kleberückstände können Sie mit Reinigungsbenzin entfernen.
Transporthinweise
Bewahren Sie den Originalkarton und Verpackungsformteile auf. Transportieren Sie das Gerät in der Originalverpackung. Stellen Sie keine weiteren Gegenstände darauf ab.
5 Geräteausstattung
Lieferumfang
 | Abdeckung | 1 | 0.5SUS430 |
 | Abdeckung II | 1 | 0.5SUS430 |
 | Montagebügel | 1 | 210*41 |
 | Hänger | 1 | 2.0 SGCC |
 | Aluminumrohr / Abluftschlauch | 1 | 150*1500mm |
 | Schablone | 1 | PR12412 |
 | Kreuzschlitzschraube | 2 | M4*6 |
 | Holzschraube | 3 | ST5*45 |
 | Dübel | 7 | 10*45mm |
 | Blechschrauben | 4 | ST4.2*30(C type) |
 | Blechschrauben | 2 | ST4.2*8 |
Nicht inbegriffen:
Aktivkohlefilter, optional – beim Kundendienst bestellbar (für Umluftbetrieb)
DE

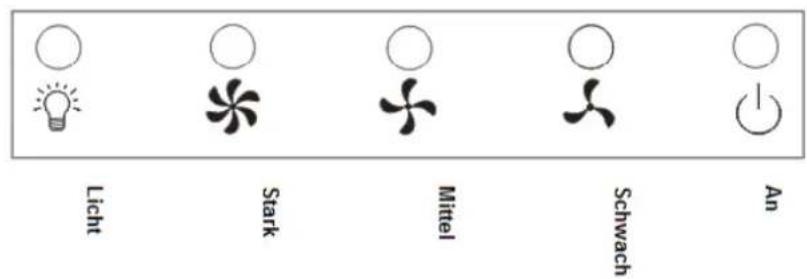

Bedienblende
Taster zum Ausschalten des Lüftermotors
2
[NO TEXT]
[NO TEXT]
Taster zum Einschalten der Lüfterstufe
schwach mittel stark
6 Installation
WARNUNG Lebensgefahr / Stromschlaggefahr
Vor der Montage unbedingt den Netzstecker ziehen oder die Sicherung ausschalten.
VORSICHT
- Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.).
- Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchgeführt werden, einschließlich der Brandschutzmaßnahmen.
- Falschanschluss kann zur Zerstörung der Leistungselektronik führen.
- Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen befinden.
- Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist.
- Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.
WICHTIG
Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Abluftschlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden. Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. Beachten Sie unbedingt die Sicherheitshinweise zu Beginn dieser Bedienungsanleitung.
Diese Dunstabzugshaube ist geeignet für Umluft- oder Abluftbetrieb.
Umluftbetrieb
Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt kombiniert durch Metallfettfilter und Aktivkohlefilter. Die Aktivkohlefilter sind optional und können beim Kundendienst bestellt werden.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über einen Abluftschlauch (nicht im Lieferumfang enthalten) ins Freie geleitet.
mittels Luftschacht nach außen
Die Abluft können Sie in einen Luftschacht oder nach außen führen.
Bei der Abluftführung nach außen empfiehlt sich an der Außenseite eine Lüftungsklappe (nicht im Lieferumfang).

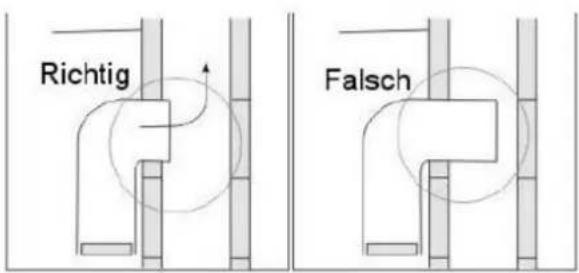

Beim Anschluss an einen Luft-schacht darf der Abluftschlauch nicht zu weit in den Schacht hinein ragen.
WICHTIG
Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Abluftschlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden. Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. Beachten Sie unbedingt die Sicherheitshinweise auf den Seiten 3-5.
Montage
WARNUNG
Vor der Montage unbedingt den Netzstecker ziehen.
Stromschlaggefahr.
VORSICHT
- Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.).
- Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchgeführt werden, einschließlich der Brandschutzmaßnahmen.
- Falschanschluss kann zur Zerstörung der Leistungselektronik führen.
- Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen befinden.
- Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist.
- Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.
Bevor Sie die Dunstabzugshaube montieren, prüfen Sie die auf dem Typenschild angegebene Spannung und Frequenz. Das Typenschild befindet sich im Innern der Dunsthaube. Zum Öffnen den beidseitigen Verschluss der Haube nach innen schieben und den Filter vorsichtig herunter klappen.
DE

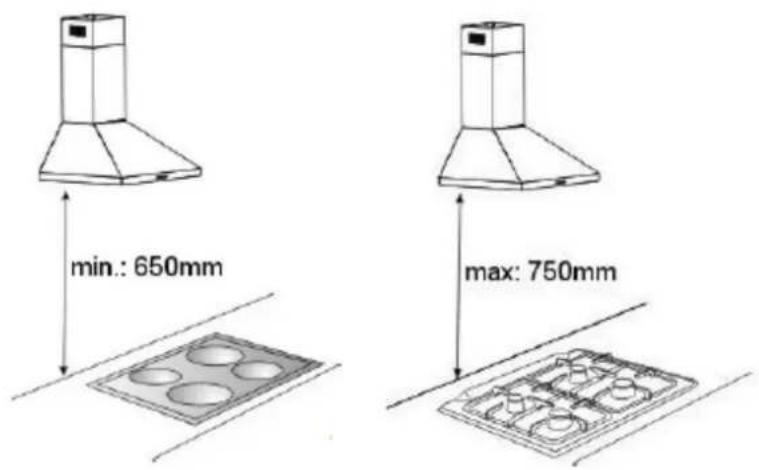

Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshauben einzuhalten:
Elektroherde: 650mm Gasherde 700mm Maximalabstand 750mm
Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden.
Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Feuerstätten dient, ist nicht zulässig.
Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten. Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Kohl- oder Öl- öfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.
Zum Installieren der Abzugshaube werden zwei Personen benötigt.
DE

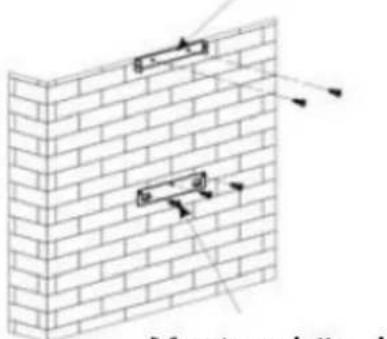

Vorgehen Wandmontage im Abluftbetrieb
obere Halterung für
Teleskop-Kaminschacht
Bitte sehen Sie für die Bohrlöcher 8 mm ∅ Durchmesser vor.
- Zunächst eine waagerechte Markierungslinie an der späteren Unterkante der Abzugshaube an die Wand zeichnen. Sie soll max. 80 cm über dem Herd liegen.
- Um das Gerät exakt über der Mitte des Herds zu platzieren, eine zweite Hilfslinie an die Wand zeichnen (senkrechte Linie mit Hilfe einer Wasserwaage oder einem Lot von der Mitte des Herds bis zur Decke).
- Die Dunstabzugshaube so an die Wand halten, dass die Mitte der Dunstabzugshaube und die senkrechte Hilfslinie fluchten. Lassen Sie eine zweite Person auf der Höhe der Montageöffnungen, die sich an der Rückseite der Dunstabzugshaube befinden, eine Markierung vornehmen.

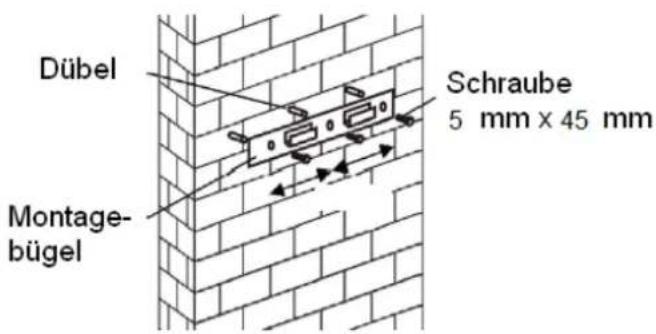

- Benutzen Sie den Montagebügel als Bohrschablone und zeichnen damit auf der Höhe der markierten Stelle die drei Bohrlöcher mittig an der Wand an.
- Um die Haube an der Wand zu installieren, bohren Sie 3 Bohrlöcher mit Durchmesser ∅ 10 mm in die Wand, sodass der Abstand mit den Rundlöchern des Montagebügels übereinstimmt.
- Drei Dübel in diese Bohrlöcher einsetzen und den Montagebügel waagerecht ausgerichtet mit den drei Schrauben fixieren.
DE
- Die obere Halterung ist gleichzeitig die obere Begrenzung der Aufnahmestelle des Teleskop-Kaminschachtes. Benutzen Sie diese obere Halterung als Bohrschablone und zeichnen damit die beiden Bohrlöcher mittig an der Wand an.
- Setzen Sie nun die Dübel in die Bohrlöcher von ∅ 10 mm Durchmesser ein und fixieren die obere Halterung waagerecht ausgerichtet mit den beiden Schrauben.

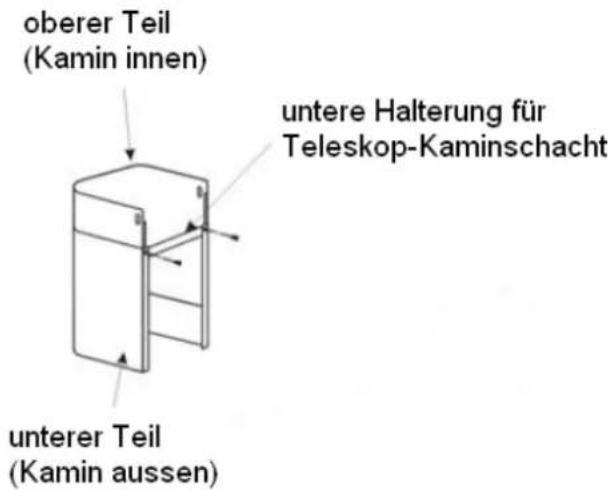

- Den zweiteiligen Teleskop-Kaminschacht aus der Dunstabzugshaube entfernen.
- Nun die untere Halterung auf den äusseren Teil des Kamins festschrauben. Darauf achten, dass der obere (innere) Teil des Kamins frei verstellbar bleibt.
- Sofern nicht bereits vormontiert, den Abluftstutzen mit den mitgelieferten
Schrauben ST4.2*8mm auf der Dunstabzugshau-be festschrauben.
- Nun den Abluftschlauch auf dem Abluftstutzen anbringen. Durch die Installation eines Universalschlauches kann die Abzugsrichtung einfach gewählt werden.
DE

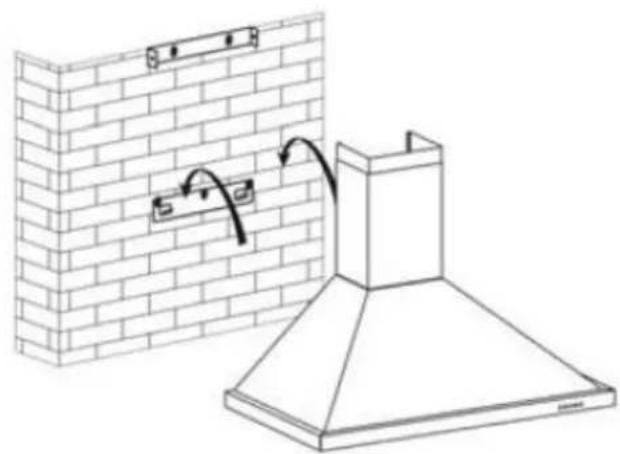

Bringen Sie nun den Teleskop-Kaminschacht auf der Dunstabzugshaube an.
• Die Abzugshaube mit den Montageöffnungen in die zwei Haken des Montagebügels einhängen.

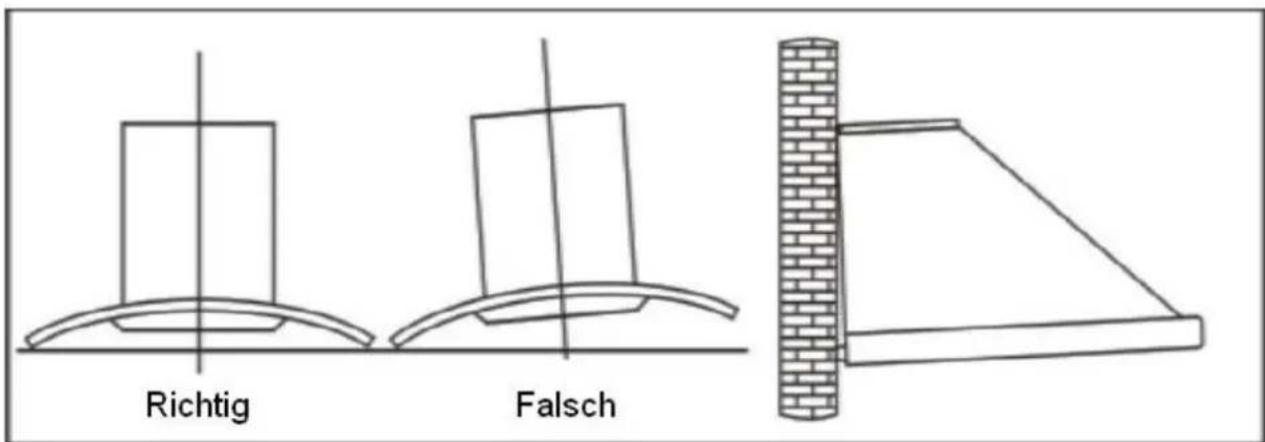

- Die Ausrichtung der Dunstabzugshaube überprüfen und mit den beiden Schrauben M4x6mm festschrauben.
DE
- Den oberen Teil des Teleskop-Kaminschachtes bis zur oberen Halterung herausziehen und daran befestigen.
- Den Netzstecker an der Stromversorgung anschliessen.
- Nach Installation der Dunstabzugshaube sollte der Abstand zu den Kochmulden des Herdes nicht unter 650 mm und nicht über 750 mm betragen. Bitte beachten Sie hierzu die Anforderungen ihres Herdes.
Vorgehen Umluft Betrieb
VORSICHT
Wenn Sie die Haube im Umluftbetrieb nutzen möchten, beachten Sie, dass die oberen Luftaustrittsöffnungen nicht verdeckt werden. Der innere Kaminschacht dieser Dunstabzugshaube muss so weit über den äusseren Kaminschacht hinausragen, dass die gereinigte Luft ungehindert durch die Luftaustrittsöffnungen ausströmen kann.
Die dazu notwendigen Aktivkohlefilter sind optional und können beim Kundendienst bestellt werden.
7 Betrieb
VORSICHT
Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.).
- Den Abzugskanal vorbereiten, siehe Montage.
- Den Netzstecker fest einstecken.
- Beleuchtungsschalter drücken, damit die Beleuchtung einschaltet.
- Die Abzugshaube in gewünschter Lüfterstufe einschalten.
schwache Lüfterstufe – Lüftermotor läuft nur langsam
mittlere Lüfterstufe – Lüftermotor läuft bei mittlerer Geschwindigkeit
starke Lüfterstufe – Lüftermotor läuft bei hoher Geschwindigkeit
Beim Betätigen der Taste "", werden Dunstabzugshaube und Lüftermotor ausgeschaltet.
8 Wartung und Pflege
VORSICHT
- Vor jeder Wartung und Pflege muss das Gerät ausgeschaltet und abgekühlt sein. Dazu den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten bzw. heraus schrauben.
- Die äußeren Teile mit Schalterblende und Metallfilterkassette nur mit feuchtem Tuch und milden Spülmitteln reinigen.
- Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist verboten! Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.
- Nicht mit spitzen Gegenständen ins Schutzgitter des Motors oder anderen elektrischen Teilen eindringen.
- Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.
- Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel der Filter kann zum Brand führen.
- Diese Anweisungen sind unbedingt zu beachten.
Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die aus einer unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

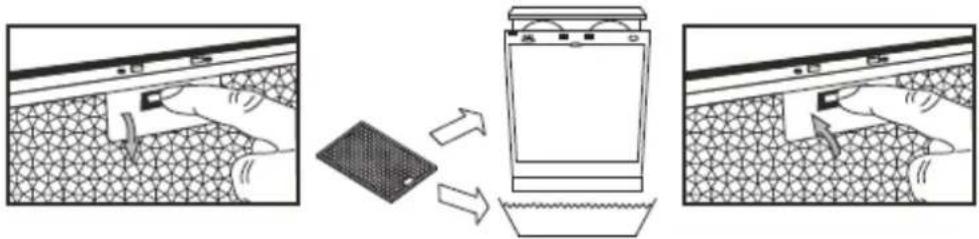

Reinigung des Metall-Fettfilters
Es wird empfohlen, den Metallfilter regelmäßig jeden Monat zu reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.
DE
- Zum Öffnen der Haube den Verschluss der Metallfilterkassette nach hinten schieben.
• Die Metallfilterkassette vorsichtig entfernen. - Filter in warmer Spülmittellauge einweichen und reinigen. Gründlich mit warmem Wasser abspülen und trocknen lassen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
- Filter in umgekehrter Reihenfolge wieder einsetzen.
Nach mehreren Reinigungsvorgängen kann sich die Farbe des Filters verändern. Dies ist ein ganz normaler Vorgang und kann nicht zum Austausch des Filters unter Garantie führen. Er beeinträchtigt in keiner Weise die Funktionsfähigkeit der Haube. Bei Bedarf kann ein neuer Filter beim Kundendienst bestellt werden.
Aktivkohlefilter
Der Aktivkohlefilter sollte dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. Dazu wird für dieses Gerät ein Aktivkohlefilter benötigt.
Je nach Benutzung müssen Aktivkohlefilter halbjährlich ausgewechselt werden, mindestens jedoch jährlich. Dieser Filter kann weder gewaschen noch wieder verwendet werden. Um eine einwandfreie Ausnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen. Deshalb sollten nur Originalfilter verwendet werden, die regelmäßig ausgetauscht werden müssen.
- Der Aktivkohlefilter ist optional und kann beim Kundendienst bestellt werden.
Reinigung der Haube
Es wird empfohlen, die Dunstabzugshaube regelmäßig zu reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.
- Zum Öffnen der Haube den Verschluss der Metallfilterkassette nach hinten schieben.
• Die Metallfilterkassette vorsichtig entfernen. - Das Innen- und Aussengehäuse mit warmer Spülmittellauge reinigen. Trocknen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
- Metallfilterkassette in umgekehrter Reihenfolge wieder einsetzen.
Leuchtmittelwechsel
VORSICHT
Das Leuchtmittel darf erst eine halbe Stunde nach Abschalten des Gerätes berührt werden. Verbrennungsgefahr! Das Leuchtmittel nicht mit einer Wärmeisolierung oder anderem Material abdecken.
Leuchtmitteldaten: max. 2 x 20 W Halogenleuchtmittel
- Gerät vom Stromkreislauf trennen.
- Zum Auswechseln des Leuchtmittels den Verschluss der Metallfilterkassette nach hinten schieben.
• Die Metallfilterkassette vorsichtig entfernen. - Defektes Leuchtmittel ersetzen. Sicher stellen, dass es fest eingedreht ist.
• Die Metallfilterkassette wieder einsetzen. - Gerät wieder an die Stromversorgung anschliessen.
9 Bevor Sie den Kundendienst rufen
| Störung | Behebung |
| Beleuchtung funktioniert nicht | Prüfen, ob Leuchtmittel richtig eingesetzt ist. Sonst Leuchtmittel ersetzen. |
| Lüftermotor läuft, jedoch wird keine Luft abgezogen / Beleuchtung und Lüftermotor funktionieren nicht | Das Gerät abschalten und den Kunden-dienst rufen. |
| Dunstabzugshaube läuft unproble-matisch, jedoch bleiben die Kü-chendünste erhalten | Möglicherweise ist der Filter verschmutzt. Bitte reinigen bzw. ersetzen, siehe War-tung und Pflege. |
WICHTIG
Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur birgt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs!
DE
10 Kundendienst
Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus. Öffnen Sie die Tür nicht unnötig oft, damit Kälteverlust vermieden wird.
WICHTIG
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.
Zuständige Kundendienstadresse:
EGS GmbH
Dieselstrasse 1
33397 Rietberg / DEUTSCHLAND
Kundentelefon für Deutschland: +49 (0)2944-9716791
Kundentelefon für Österreich: 0820 200 170
(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)
Kundentelefon für die Schweiz: +41 (0)31 951 47 45
E-Mail: kontakt@egs-gmbh.de
(Reparaturauftrage können auch online eingegeben werden.)
Internet: www.egs-gmbh.de
Geben Sie beim Anruf folgende Angaben:
(auf Typenschild ersichtlich, das sich im Geräteinnern der Dunstabzugshaube befindet, hinter der Filtereinheit)
1 Modellname 3 Batch-№
2 Versionsnummer 4 Serien-No
sowie
■ die vollständige Anschrift
■ die Telefonnummer
■ die Fehlerbeschreibung.
DE
11 Allgemeine Garantiebedingungen
Allgemein
Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:
Leistungsdauer
Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.
Bei gewerblicher Nutzung (z. B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.
Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.
Umfang der Mängelbeseitigung
Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.
DE
Ausgeschlossen sind:
Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.
Geltungsbereich
Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.
Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.
Für Reparaturaufträge ausserhalb der Garantiezeit gilt:
- Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.
- Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet.
- Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.
Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst, EGS GmbH Kundentelefon für Deutschland: +49 (0)2944-9716791.
GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen
12 CE-Konformitätserklärung
Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.
Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.
*Technische Änderungen vorbehalten.

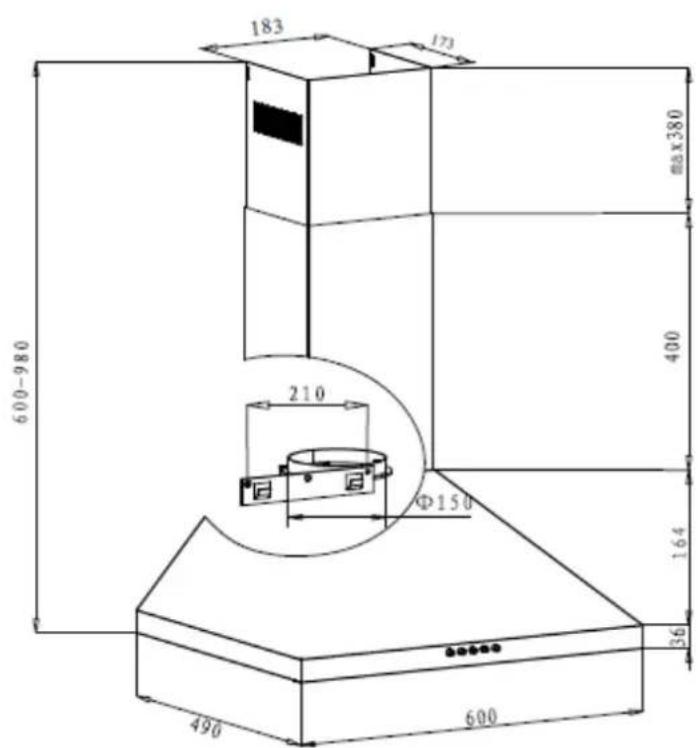

13 Technische Daten
| Modell | KH60-5H |
| Tastschalter | Ja |
| Elektrischer Anschluss [V/Hz] | 230/50 |
| Leistungsaufnahme [W] | 160 |
| Lampenleistung [W] | 2x20 |
| Abmessungen unverpackt, HxBxT [cm] | 20x60x49 |
| Kamin ausziehbar max [cm]**inkl. Haube | 60-98 |
| Nettogewicht [kg] | 7 |
| EAN No [Inox] | 4016572014228 |
| Aluminiumfilter | Ja |
| Aktivkohlefilter, optional – 2 Stk.Artikel NoEAN No | 10101114016572014303 |
*Technische Änderungen vorbehalten.
DE
14 Produktedatenblatt Dunstabzugshauben
Delegierte Verordnung (EU) 65/2014
| Marke | Exquisit | |
| Modell | KH 60-5 H | |
| Jährlicher Energieverbrauch | kW/Jahr | 87 |
| Energieeffizienzklasse1) | E | |
| Fluiddynamische Effizienz | % FDEHood | 4.1 |
| Fluiddynamische Effizienzklasse2) | F | |
| Beleuchtungseffizienz | % LEHood | 7.5 |
| Klasse der Beleuchtungseffizienz2) | F | |
| Fettabscheidegrad | % GFEHood | 67.9 |
| Klasse für Fettabscheidegrad2) | D | |
| Minimaler Luftstrom bei Normalbetrieb | m3/h | 284 |
| Maximaler Luftstrom bei Normalbetrieb | m3/h | 294 |
| Luftstrom auf Intensiv-/Schnelllaufstufe | m3/h | - |
| Minimale Luftschallemission bei Normalbetrieb | dB | 63 |
| Maxmale Luftschallemission bei Normalbetrieb | dB | 64 |
| Luftschallemission auf Intensiv-/Schnelllaufstufe | dB | - |
| Leistungsaufnahme im Aus Zustand | W | - |
| Leistungsaufnahme im unausgeschalteten Zustand W | - |
1) A+++ (höchste Effizienz) bis G (geringste Effizienz)
^2) A (höchste Effizienz) bis G (geringste Effizienz)
- DE
- Diese Anleitung bitte gut durchlesen.
- Inhaltsverzeichnis
- Umweltschutz
- Sicherheit
- Sicherheitshinweise
- Erklärung der Sicherheitshinweise
- WARNUNG
- VORSICHT
- Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr
- WICHTIG
- Allgemeine Sicherheitshinweise
- WARNUNG Stromschlaggefahr / Lebensgefahr
- HINWEIS
- Sicherheit von schutzbedürftigen Personen:
- Kinder und Personen mit reduzierten Fähigkeiten
- WARNUNG Brandgefahr
- Aufsteigende Flammen
- Überhitzung von Fetten und Ölen
- Überhitzung infolge Fettablagerung
- VORSICHT Verbrühungsgefahr
- Heiße Oberfläche! Verbrennungsgefahr
- Bestimmungsgemässe Verwendung
- Gerät auspacken
- Verpackungsmaterial
- Transportschutz entfernen
- Transporthinweise
- Geräteausstattung
- Bedienblende
- Installation
- WARNUNG Lebensgefahr / Stromschlaggefahr
- Diese Dunstabzugshaube ist geeignet für Umluft- oder Abluftbetrieb.
- Umluftbetrieb
- Abluftbetrieb
- Montage
- Vorgehen Wandmontage im Abluftbetrieb
- Vorgehen Umluft Betrieb
- Betrieb
- Wartung und Pflege
- Reinigung des Metall-Fettfilters
- Aktivkohlefilter
- Reinigung der Haube
- Leuchtmittelwechsel
- Leuchtmitteldaten: max. 2 x 20 W Halogenleuchtmittel
- Bevor Sie den Kundendienst rufen
- Kundendienst
- Zuständige Kundendienstadresse:
- Geben Sie beim Anruf folgende Angaben:
- Allgemeine Garantiebedingungen
- Allgemein
- Leistungsdauer
- Umfang der Mängelbeseitigung
- Ausgeschlossen sind:
- Geltungsbereich
- Für Reparaturaufträge ausserhalb der Garantiezeit gilt:
- CE-Konformitätserklärung
- Produktedatenblatt Dunstabzugshauben
Marke : Exquisit
Modell : KH 60-5H
Kategorie : Dunstabzugshaube
