Produkttyp	Dunstabzugshaube
Modell	FSH 61-2
Marke	Exquisit
Abmessungen (H x B x T)	ca. 100 x 600 x 500 mm
Gewicht	ca. 8 kg
Spannung	220-240 V ~ 50 Hz
Leistung	ca. 180 W
Abluftleistung (max.)	ca. 350 m³/h
Anzahl der Gebläsestufen	3
Beleuchtung	LED (2 x 1,5 W)
Filter	Metallfettfilter, spülmaschinengeeignet
Betriebsart	Abluft oder Umluft (Aktivkohlefilter optional)
Steuerung	Drucktasten
Geräuschentwicklung (max.)	ca. 56 dB(A)
Energieeffizienzklasse	A+
Gehäusematerial	Edelstahl
Montage	Unterbau oder Wandmontage
Zubehör	Aktivkohlefilter separat erhältlich
Sicherheit	CE-Kennzeichnung, Schutzklasse II
Garantie	2 Jahre

Häufig gestellte Fragen - FSH 61-2 Exquisit

Wie installiere ich die Dunstabzugshaube Exquisit FSH 61-2 richtig?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Achten Sie auf einen ausreichenden Abstand zum Kochfeld (mindestens 65 cm bei Elektroherd, 75 cm bei Gasherd). Verwenden Sie das mitgelieferte Montagematerial und beachten Sie die örtlichen Vorschriften.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, die Haube kann im Umluftbetrieb verwendet werden. Dazu muss ein Aktivkohlefilter (separat erhältlich) eingesetzt werden. Der Aktivkohlefilter bindet Gerüche und muss regelmäßig ausgetauscht werden, etwa alle 3-6 Monate.

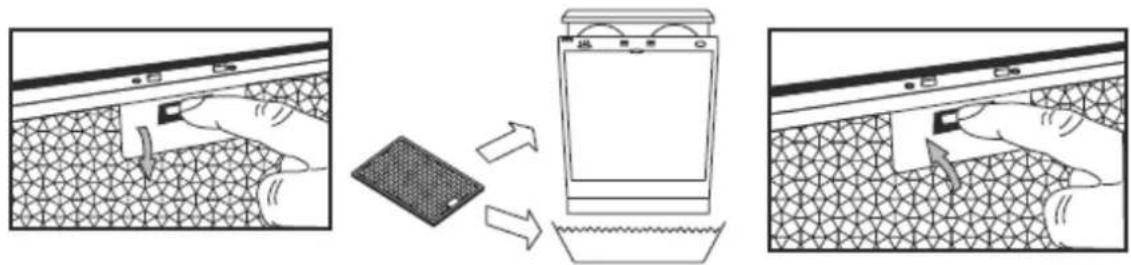

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter können in der Spülmaschine gereinigt werden. Entnehmen Sie die Filter und spülen Sie sie bei etwa 60 °C. Bei starker Verschmutzung können Sie sie auch von Hand mit etwas Spülmittel reinigen. Trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen.

Warum leuchtet die Beleuchtung nicht?

Mögliche Ursachen: Die LED-Leuchtmittel sind defekt oder die Stromversorgung ist unterbrochen. Überprüfen Sie die Sicherung und den Schalter. Wenn die LEDs defekt sind, müssen sie durch einen Fachmann ausgetauscht werden, da sie meist fest verbaut sind.

Was tun bei starker Geräuschentwicklung?

Starke Geräusche können durch eine lose Montage oder verstopfte Filter verursacht werden. Überprüfen Sie die Befestigung und reinigen Sie die Metallfettfilter. Wenn das Geräusch anhält, könnte das Gebläse defekt sein; wenden Sie sich an den Kundendienst.

Wie hoch ist der Stromverbrauch der Haube?

Die maximale Leistung beträgt etwa 180 W. Bei durchschnittlicher Nutzung (ca. 30 Minuten pro Tag) ergibt sich ein jährlicher Stromverbrauch von etwa 30-40 kWh. Die Energieeffizienzklasse ist A+.

Kann ich die Haube ohne Abluftschlauch betreiben?

Nein, im Abluftbetrieb wird ein Abluftschlauch (nicht im Lieferumfang) benötigt, der die Abluft nach außen leitet. Der Schlauch sollte einen Durchmesser von 120 mm oder 150 mm haben und möglichst kurz und gerade verlegt werden, um die Leistung zu erhalten.

Wie oft muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte alle 3 bis 6 Monate ausgetauscht werden, abhängig von der Nutzungshäufigkeit und der Art des Kochens. Ein gesättigter Filter verliert seine Wirkung und kann Gerüche nicht mehr neutralisieren.

Welche Abluftleistung hat die Haube?

Die maximale Abluftleistung beträgt etwa 350 m³/h. Die tatsächliche Leistung hängt von der Rohrlänge, Biegungen und dem Querschnitt des Abluftschlauchs ab.

Was bedeuten die verschiedenen Gebläsestufen?

Die 3 Gebläsestufen erlauben eine Anpassung der Saugleistung: Stufe 1 für sanftes Kochen, Stufe 2 für normales Kochen und Stufe 3 für starkes Braten oder Dünsten. Verwenden Sie die höhere Stufe, wenn starke Dämpfe entstehen.

BEDIENUNGSANLEITUNG FSH 61-2 Exquisit

Sehr geehrte Kundin, sehr geehrter Kunde

Wir danken Ihnen für den Kauf unseres Gerätes.

Sie haben gut gewählt.

Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa im Einsatz stehen.

DE

Diese Anleitung bitte gut durchlesen.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Weitere Abschnitte dieser Anleitung ermöglichen Ihnen, dieses Gerät optimal zu bedienen und instand halten zu können.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutschland [phone] oder besuchen unsere Website www.ggv-exquisit.de.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Dieses Gerät entspricht den geltenden EU-Sicherheitsbestimmungen in Bezug auf elektrische Apparate. Es wurde nach Stand der Technik gefertigt und zusammengebaut.

Inhaltsverzeichnis

1 Entsorgung von Geräten 3
2 Sicherheit .... 3
3 Bestimmungsgemässe Verwendung....7
4 Gerät auspacken....7
5 Geräteausstattung 8
6 Installation....9
7 Betrieb 18
8 Wartung und Pflege....19
9 Bevor Sie den Kundendienst rufen....22
10 Kundendienst 22
11 Garantiebedingungen 24
12 CE-Konformitätserklärung 25
13 Technische Daten....26
14 Produktedatenblatt Dunstabzugshauben 27

1 Entsorgung von Geräten

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird.

Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

• Ziehen Sie den Netzstecker aus der Steckdose.
  • Trennen Sie den Stecker vom Netzkabel.
• Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.

Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

2 Sicherheit

Sicherheitshinweise

Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.

Erklärung der Sicherheitshinweise

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann!

Heiße Oberfläche! Verbrennungsgefahr VORSICHT Verbrühungsgefahr

WICHTIG

bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann!

Allgemeine Sicherheitshinweise

• Ziehen Sie im Notfall sofort den Stecker aus der Steckdose oder schalten Sie die Sicherung aus.
• Schalten Sie das Gerät nach Gebrauch immer aus.

WARNUNG

Stromschlaggefahr / Lebensgefahr

• Berühren Sie niemals ein elektrisches Gerät, wenn Ihre Hände oder Füße nass sind oder wenn Sie barfuß sind.
• Benutzen Sie niemals ein elektrisches Gerät im Freien.
• Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Normen und Vorschriften durchgeführt werden, einschließlich der Brandschutzmaßnahmen. Bitte führen Sie diese Arbeiten niemals selbst durch.
• Die elektrische Sicherheit dieses Gerätes ist nur garantiert, wenn das Gerät an ein einwandfrei geerdetes System angeschlossen wird und den elektrischen Sicherheitsnormen entspricht.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden, um eine Gefährdung zu vermeiden. Wenn Kabel oder Stecker Verbindungen beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Vor sämtlichen Reinigungs- und Wartungsarbeiten Gerät ausschalten

DE

und vollständig auskühlen lassen.Niemals einen Dampfreiniger zur Reinigung verwenden. Feuchtigkeit könnte in elektrische Bauteile gelangen.Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.Außer den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.

HINWEIS

Der Hersteller lehnt jegliche Haftung für Verletzungen und Schäden ab, die aus der Nichtbeachtung der Hinweise und Anleitungen zur Installation, Wartung und Bedienung der Dunstabzugshaube entstanden sind.

Sicherheit von schutzbedürftigen Personen:

Kinder und Personen mit reduzierten Fähigkeiten

WARNUNG

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen. Halten Sie kleine Kinder (unter 8 Jahren) vom Gerät fern.
• Die Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.
• Kinder dürfen dieses Gerät nur dann benutzen, wenn sie angelernt wurden. Kinder müssen das Gerät richtig bedienen können und die Gefahren verstehen, auf die in der Bedienungsanleitung hingewiesen werden.

WARNUNG

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein.

Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.

WARNUNG Stromschlag-/Lebensgefahr

• Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.
• Niemals den Filterzustand bei laufender Dunstabzugshaube prüfen.
• Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampen- und Filterwechsel, ist das Gerät vom Stromnetz zu trennen.
• Immer für ausreichend Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit Gasherden oder anderen mit Flüssigbrennstoff betriebenen Geräten benutzt wird, Erstickungsgefahr.

WARNUNG Brandgefahr Aufsteigende Flammen

• Über einer Kohle- oder Holzfeuerstelle ist der Betrieb nicht erlaubt.
• Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
• Keine Speisen unter der Dunstabzugshaube flambieren. Brandgefahr der Filter durch aufsteigende Flammen.
• Das Öffnen der Gaszufuhr zu Gaskochfeldern vermeiden, solange kein Kochgeschirr auf dem Kochfeld steht. Beschädigung und Brandgefahr der Filter durch aufsteigende Flammen.

Überhitzung von Fetten und Ölen

- Dunstabzugshaube immer mit Fettfilter betreiben. Fette oder Öle können sich bei Überhitzung leicht entzünden. Brandgefahr. Deshalb Speisezubereitung im Auge behalten und Filter regelmäßig reinigen oder austauschen.

Überhitzung infolge Fettablagerung

- Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht Brandgefahr infolge von Fettablagerung.

VORSICHT Verbrühungsgefahr

Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine Verbrühungsgefahr entstehen kann!

Heiße Oberfläche! Verbrennungsgefahr

- Die Lampe darf erst eine halbe Stunde nach Abschalten des Gerätes berührt werden. Verbrennungsgefahr.

VORSICHT

• Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu vermeiden.
• Dunstabzugshaube nur mit eingesetzter Lampe betreiben.

3 Bestimmungsgemässe Verwendung

Das Gerät ist für die Verwendung im Haushalt bestimmt. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß. Wird das Gerät zweckentfremdet oder anders als in dieser Bedienungsanleitung beschrieben bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.

Umbauten / Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

4 Gerät auspacken

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten.

Verpackungsmaterial

- Achten Sie auf eine umweltgerechte Entsorgung.

Transportschutz entfernen

Das Gerät ist für den Transport geschützt. Entfernen Sie alle Klebebänder. Kleberückstände können Sie mit Reinigungsbenzin entfernen.

Transporthinweise

Bewahren Sie den Originalkarton und Verpackungsformteile auf. Transportieren Sie das Gerät in der Originalverpackung. Stellen Sie keine weiteren Gegenstände darauf ab.

5 Geräteausstattung

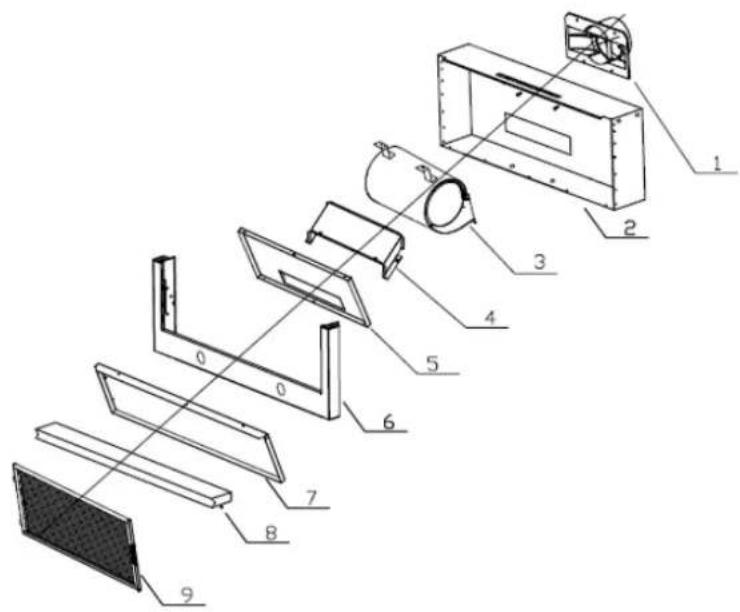

Lieferumfang

1 Abluftstutzen (Dämpferklappe)
2 Gehäuse, mit Aufklebeschild*
3 Motor
4 Abluft-Lenkblech 1
5 Abluft-Lenkblech 2
6 Blende Beleuchtung, mit seitlichen Kippschaltern
7 Teleskopauszug
8 Frontblende/Griff
9 Metallfilterkassette

Bedienungsanleitung

*vorbereitet für Abluftbetrieb

Nicht inbegriffen:

Abluftschlauch oder Universalschlauch (für Abluftbetrieb)

Aktivkohlefilter, optional – beim Kundendienst bestellbar (für Umluftbetrieb)

Bedienelemente

Kippschalter links Kippschalter rechts

— Beleuchtung EIN kleinste Lüfter Stufe

AUS Stellung AUS Stellung

höchste Lüfter Stufe

6 Installation

WARNUNG Lebensgefahr / Strom- schlaggefahr

Vor der Montage unbedingt den Netzstecker ziehen oder die Sicherung ausschalten.

VORSICHT

• Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.).
• Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchgeführt werden, einschließlich der Brandschutzmaßnahmen.
• Falschanschluss kann zur Zerstörung der Leistungselektronik führen.
• Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen befinden.
• Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist.
• Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.

Abzugswahl: Betriebsart der Dunstabzugshaube

Die Dunstabzugshaube ist für verschiedene Abzugsrichtungen ausgelegt.

WICHTIG

- Abluftbetrieb

Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Abluftschlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden. Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. Beachten Sie unbedingt die Sicherheitshinweise zu Beginn dieser Bedienungsanleitung.

Hinweis: Der dazu notwendige Abluftschlauch oder Universalschlauch ist nicht Teil der Lieferung.

- Umluftbetrieb

Wenn Sie die Haube im Umluftbetrieb nutzen möchten, beachten Sie, dass die vorderen Luftaustrittsöffnungen bei offenem Teleskopauszug offen sind, damit die gereinigte Luft ungehindert in den Raum ausströmen kann.

Hinweis: Die dazu notwendigen Aktivkohlefilter sind optional und können beim Kundendienst bestellt werden.

Abzugswahl

Folgende Betriebsarten sind möglich:

- Abzug vertikal (Abluft)

- Abzug kanallos (Umluft)

Vertikaler Abzug

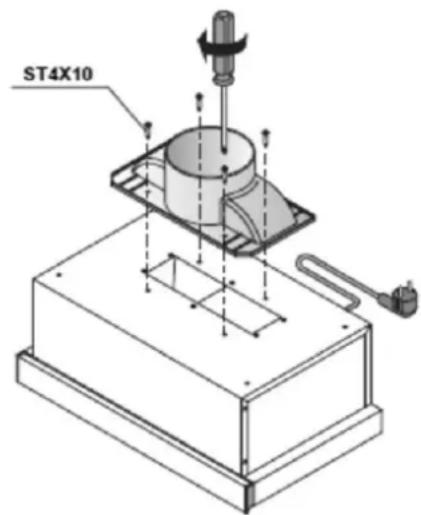

Vertikal ist die übliche Position. Wenn Sie diese Betriebsart wählen, müssen Sie nur den Kanalausgang nach oben öffnen.

Hierzu führen Sie einen Flachkopfschraubendreher unter ein Ende ein und heben den kleinen Deckel heraus, der sich in der Mitte auf der Geräteoberseite befindet. Knicken Sie diesen Deckel an den Befestigungspunkten ab.

Achten Sie darauf, dass die vorderen Luftaustrittsöffnungen geschlossen bleiben.

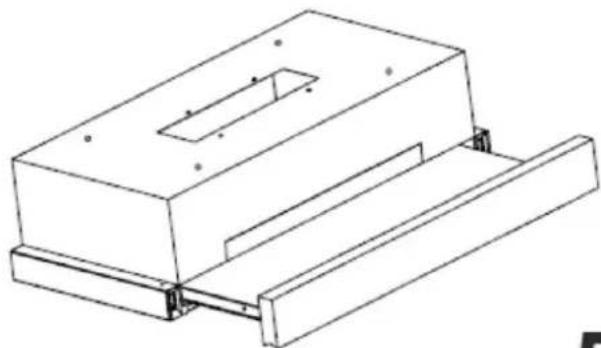

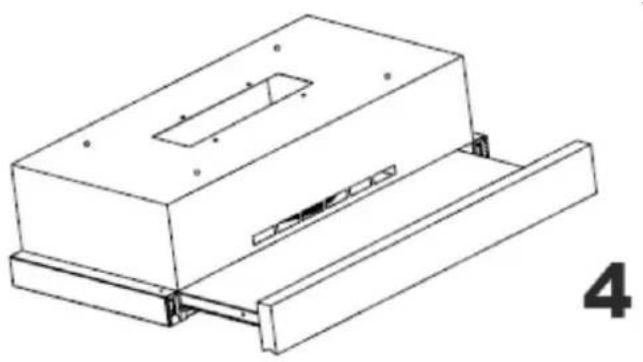

Kanalloser Abzug (Umluft)

Bei einer kanallosen Installation wird die Luft wieder zurück in die Küche umgewälzt. Wenn Sie nicht zu häufig kochen, ist diese Betriebsart die beste.

Entfernen Sie für Umluft das Aufkle- beschild auf den vorderen Luftaus- trittsöffnungen. Die Öffnung gegen oben bleibt geschlossen.

Zum Entfernen der Kochdünste und Gerüche müssen Filter verwendet werden. Diese Filter müssen regelmäßig gereinigt und ausgewechselt werden, siehe „Wartung und Pflege“.

Abzugslose Lüfter (Umluft) müssen immer ins Freie ausgelassen werden.

-Aktivkohlefilter (optional)

Der Aktivkohlefilter muss dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. Dazu wird der Original Aktivkohlefilter benötigt.

Im Allgemeinen müssen Aktivkohlefilter zumindest einmal jährlich ausgewechselt werden. Dieser Filter kann weder gewaschen noch wieder verwendet werden. Um eine einwandfreie Ausnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen für ca. ein Jahr. Deshalb sollten nur Originalfilter verwendet werden, die regelmäßig ausgetauscht werden müssen.

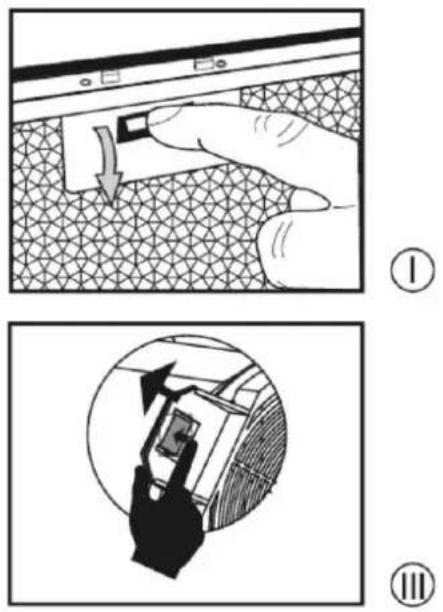

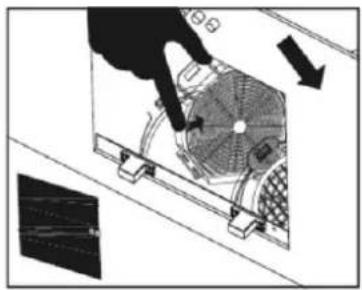

-Erstmontage Aktivkohlefilter

• Zum Öffnen den Verschluss der Filterschiene nach hinten schieben.
  • Die Schiene mit dem mitgelieferten Metallfilter vorsichtig heraus nehmen.
• Den runden Aktivkohlefilter auf die Stifte des Luftförderers (sie sehen aus wie Plastiknasen) drücken und im Uhrzeigersinn drehen bis es einrastet.
  • Die Schiene mit dem mitgelieferten Filter wieder einsetzen.
• Der Aktivkohlefilter ist optional und kann beim Kundendienst bestellt werden.

DE

Montage

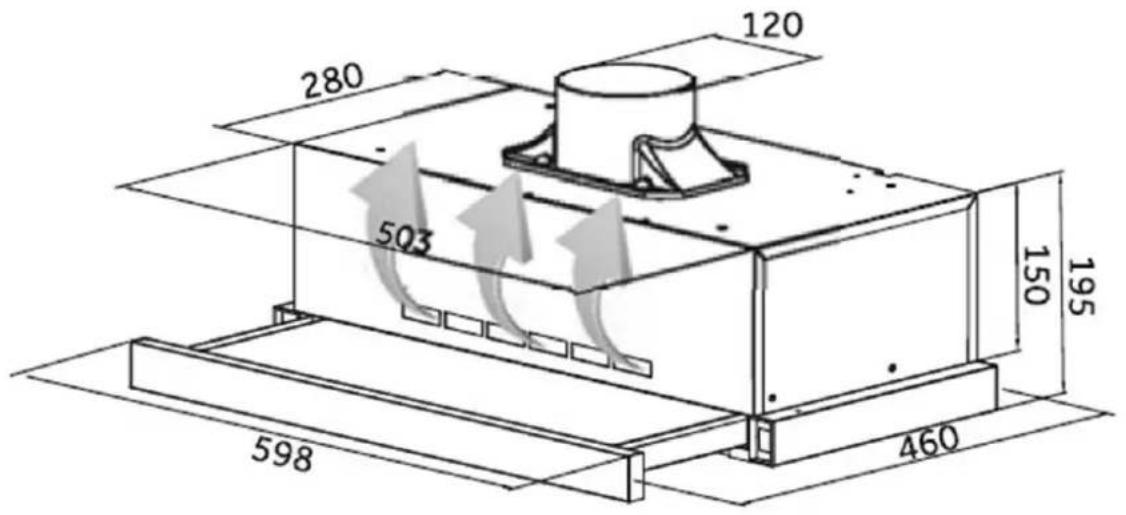

-Abmessungen Gerät, in mm

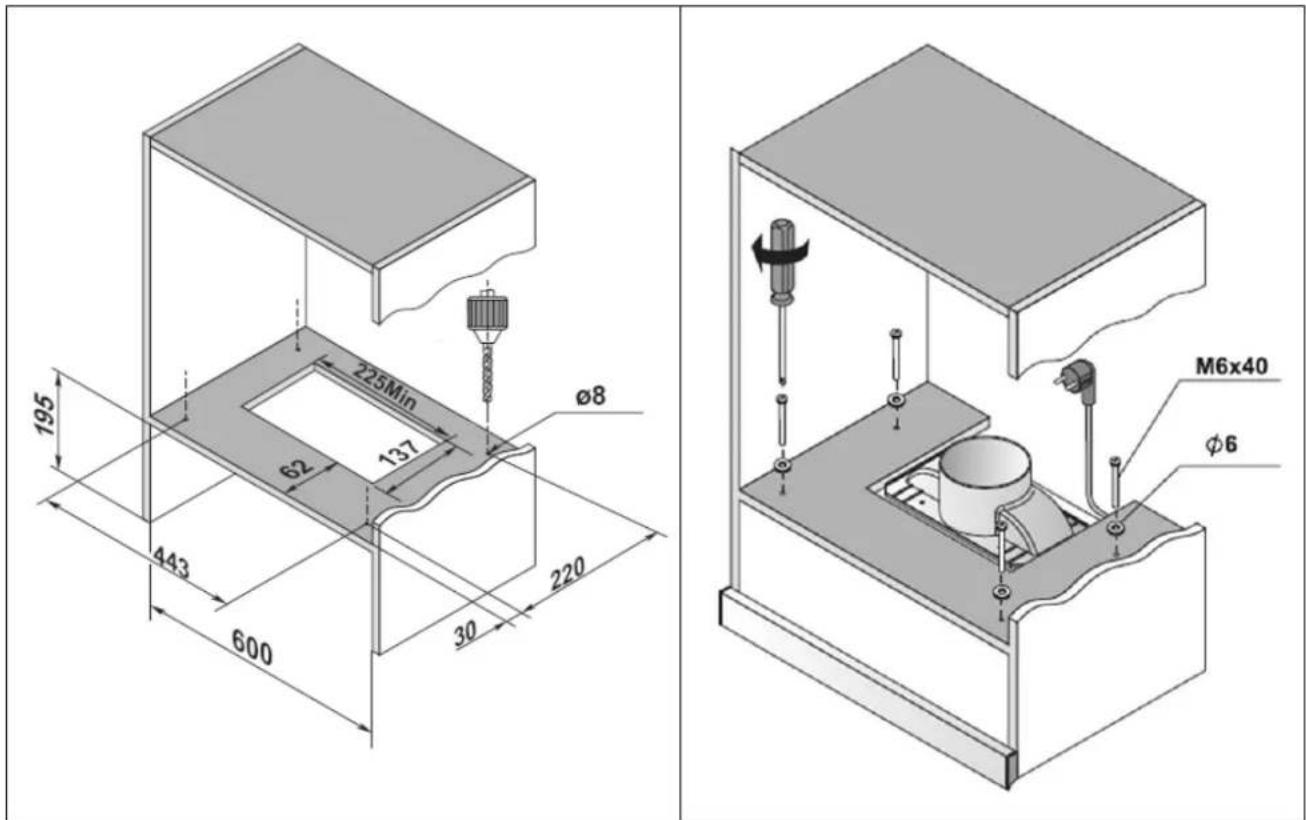

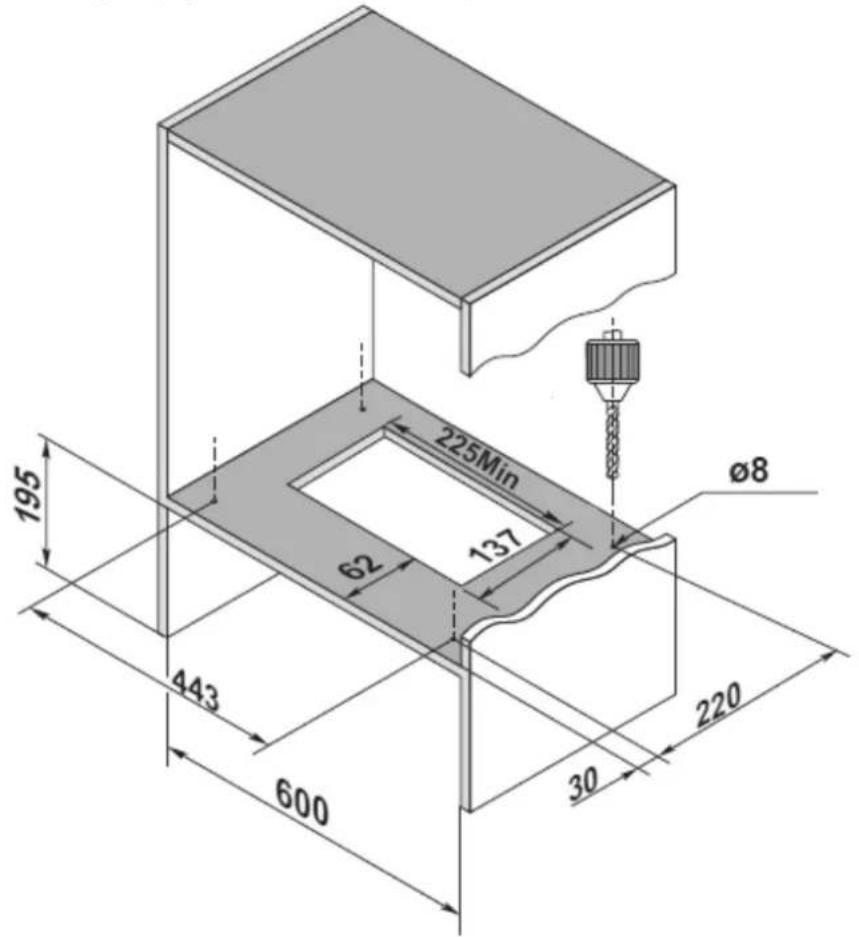

-Abmessungen Ausschnittmass, in mm

Ausschnitt nur für ABLUFT-Betrieb.

Befestigungspunkte Dunstabzugshaube für ABLUFT- und UMLUFT-Betrieb.

-Elektroanschluss

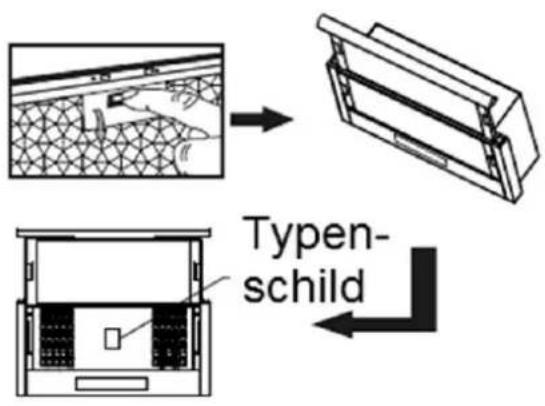

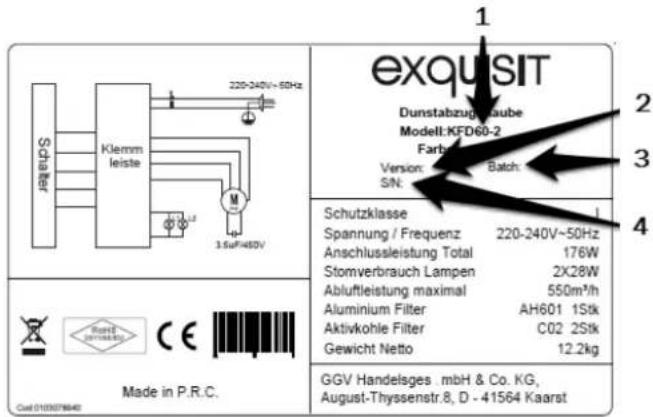

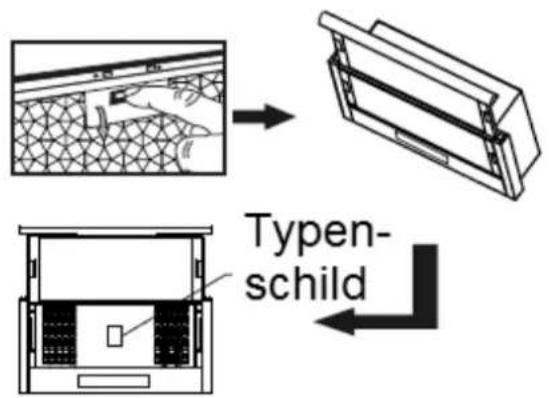

Bevor Sie die Dunstabzugshaube montieren, prüfen Sie die auf dem Typenschild angegebene Spannung und Frequenz. Das Typenschild befindet sich im Geräteinnern der Dunstabzugshaube.

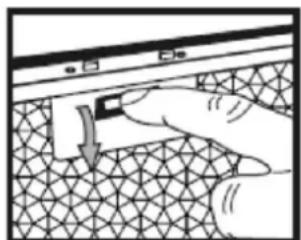

Öffnen Sie dazu die Dunstabzugshaube, in dem Sie die Filterkassette entnehmen.

-Technische Vorbereitung

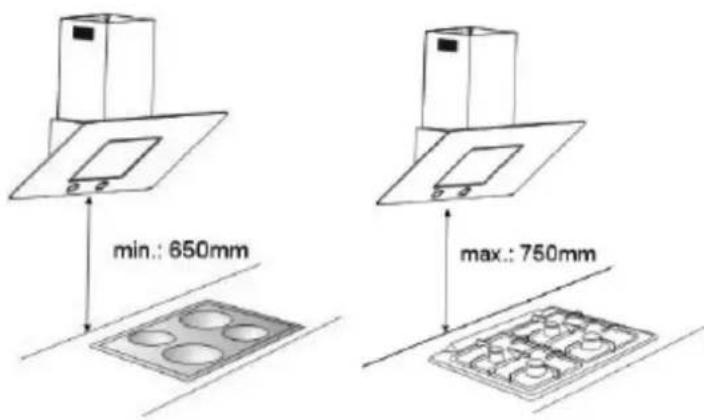

Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochmulden-Oberkante bis Unterkante der Dunstabzugshauben einzuhalten:

Elektroherde 650mm

Gasherde 700mm

Maximalabstand 750mm

Wenn die Dunstabzugshaube über einem Gasgerät eingebaut wird und die Montageanweisungen für die Gaskochmulde einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

-Einbau

Zum Installieren der Abzugshaube werden zwei Personen benötigt.

Benötigtes Werkzeug und Material:

• Bohrer
  • Flachkopfschraubendreher
• Kreuzschlitzschraubendreher oder Akkuschrauber und Kreuzschlitzaufsatz
• Blechschere
• Steckschlüssel mit 3/8" oder Ratsche mit Verlängerung
• Maßband
• Hand- oder Stichsäge
• Isolierband
• Rohrband
• Für Abluftbetrieb: Abluftschlauch oder Universalschlauch, ∅ 12,5 cm Für Umluftbetrieb: Aktivkohlefilter, optional beim Kundendienst bestellbar

DE

1. Die Dunstabzugshaube aus der Verpackung nehmen.
2. Die Dunstabzugshaube kopfüber auf einen Tisch legen, den Sie vorher mit Karton oder Papier ausgelegt haben, damit Tisch und Haube nicht verkratzt werden.
3. Die Dunstabzugshaube sollte in einem Radius von 0,8 m installiert werden.
4. Nach der Installation nochmals den Abstand zwischen der Dunstabzugshauben-Unterkante und den Kochmulden prüfen. Beachten Sie dazu auch die Montageanweisungen der entsprechenden Kochmulde.

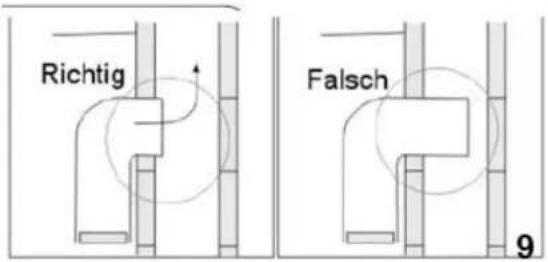

Vorgehen Abluftbetrieb

Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der Entlüftung von Feuerstätten dient, ist nicht zulässig.

Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten. Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Kohlen- oder Öl-Öfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.

-Vorbereitung der Dunstabzugshaube

Stellen Sie sicher, dass für ABLUFT-Betrieb der obere Kanalausgang offen ist.

- Vor der Installation der Dunstabzugs-haube den Abluftstutzen am Gehäuse montieren.

(4 Schrauben ST4x10)

-Einbauschritte Schrank

1. Die Position der Dunstabzugshaube im Schrank markieren. Diese Markierungen an der Aufnahmestelle müssen übereinstimmen mit

- der Abzugsvorrichtung (Abluftstutzen)

- den 4 Befestigungspunkten auf der Oberseite der Dunstabzugshaube.

DE

2. Für den ABLUFT-Betrieb nun den Ausschnitt im Schrank vornehmen.
3. An den markierten Befestigungspunkten vier Löcher mit Ø7 in den Schrank bohren. Mit 4 Schrauben und Muttern die Dunstabzugshaube am Schrank dort befestigen und prüfen, dass die Installation zwischen Dunstabzugshaube und Schrank stabil ist. (4 Schrauben (M6x40) und Muttern (Ø6))
4. Den Abluftschlauch (nicht im Lieferumfang) auf den Rohranschluss des Abluftstutzens montieren.

DE

5. Beim Abluftbetrieb werden die Küchen-dünste angesaugt, über den Fettfilter gereinigt und über einen Abluftschlauch (nicht im Lieferumfang enthalten) ins Freie geleitet.Die Abluft können Sie in einen Luft-schacht oder nach außen führen.
6. Bei der Abluftführung nach außen emp-fiehlt sich an der Außenseite eine Lüf-tungsklappe (nicht im Lieferumfang) anzubringen.Beim Anschluss an einen Luftschacht darf der Abluftschlauch nicht zu weit in den Schacht hinein ragen.

• Den Netzstecker an der Stromversorgung anschliessen.
• Nach Installation der Dunstabzugshaube sollte der Abstand zu den Kochmulden des Herdes nicht unter 650 mm und nicht über 750 mm betragen. Bitte beachten Sie hierzu die Anforderungen ihres Herdes.

Vorgehen Umluftbetrieb

VORSICHT

Wenn Sie die Haube im Umluftbetrieb nutzen möchten, beachten Sie, dass die vorderen Luftaustrittsöffnungen offen sind. So dass die gereinigte Luft bei geöffnetem Telekopauszug ungehindert durch die Luftaustrittsöffnungen ausströmen kann.

- Die dazu notwendigen Aktivkohlefilter sind optional und können beim Kundendienst bestellt werden.

-Vorbereitung der Dunstabzugshaube

Stellen Sie sicher, dass für UMLUFT-Betrieb das Aufklebeschild auf den vorderen Luftaustrittsöffnungen entfernt ist.

-Einbauschritte Schrank

1. Die Position der Dunstabzugshaube im Schrank markieren. Diese Markierungen an der Aufnahmestelle müssen übereinstimmen mit den 4 Befestigungspunkten auf der Oberseite der Dunstabzugshaube.

1. An den markierten Befestigungspunkten vier Löcher mit ∅7 in den Schrank bohren. Mit 4 Schrauben und Muttern die Dunstabzugshaube am Schrank dort befestigen und prüfen, dass die Installation zwischen Dunstabzugshaube und Schrank stabil ist.

(4 Schrauben (M6x40) und Muttern (∅6)

• Den Netzstecker an der Stromversorgung anschliessen.
• Nach Installation der Dunstabzugshaube sollte der Abstand zu den Kochmulden des Herdes nicht unter 650 mm und nicht über 750 mm betragen. Bitte beachten Sie hierzu die Anforderungen ihres Herdes.

7 Betrieb

VORSICHT

Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.).

Die Dunstabzugshaube einschalten beim Kochen mit starker Hitze oder beim Braten in der Pfanne.

Zur Inbetriebnahme das Netzanschlusskabel fest einstecken.

Bedienung

• Der Teleskopauszug regelt die Stromzufuhr.
• Bei offenem Teleskopauszug ist Spannung gewährleistet. Die Kippschalter auf die gewünschte Stellung bringen, wie nachstehend beschrieben.
• Bei geschlossenem Teleskopauszug ist die Spannung unterbrochen. Keine Stromzufuhr.

Kippschalter links Kippschalter rechts
Beleuchtung	Lüfter Motor
○ AUS Stellung AUS Stellung	○
— Beleuchtung EINKippschalter Beleuchtung zum Ein- und Ausschalten der eingebauten Beleuchtung. Beleuchtungsschalter betätigen, damit beide Lampen einschalten.	— kleinste Lüfter StufeBeim Betätigen des Kippschalters auf diese Stellung schaltet die Dunstabzugshaube ein und der Lüfter Motor läuft nur langsam.
	— höchste Lüfter StufeBeim Betätigen des Kippschalters auf diese Stellung schaltet die Dunstabzugshaube ein und der Lüfter Motor läuft bei hoher Geschwindigkeit.

8 Wartung und Pflege

VORSICHT

• Vor jeder Wartung und Pflege muss das Gerät ausgeschaltet und abgekühlt sein. Dazu den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten bzw. heraus schrauben.
• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist verboten! Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.
• Nicht mit spitzen Gegenständen ins Schutzgitter des Motors oder anderen elektrischen Teilen eindringen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.
• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel der Filter kann zum Brand führen.
• Diese Anweisungen sind unbedingt zu beachten. Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die aus einer unsachgemäßen Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

VORSICHT Verbrühungsgefahr

Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine Verbrühungsgefahr entstehen kann!

Reinigung der Haube

Es wird empfohlen, die Dunstabzugshaube regelmäßig zu reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.

• Zum Öffnen der Dunstabzugshaube die Abdeckung aufklappen und den Verschluss der Metallfilterkassette betätigen.
  • Die Metallfilterkassette vorsichtig entfernen.

- Das Innen- und Aussengehäuse einschliesslich Bedienblende mit weichem feuchtem Tuch und warmer Spülmittellauge reinigen. Trocknen.

Milde Spülmittel verwenden. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

- Metallfilterkassette in umgekehrter Reihenfolge wieder einsetzen.

Reinigung des Metall-Fettfilters

Es wird empfohlen, den Metallfilter regelmäßig jeden Monat zu reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.

• Öffnen Sie dazu die Dunstabzugshaube, in dem Sie den Verschluss der Metallfilterkassette wie oben beschrieben betätigen.
  • Die Metallfilterkassette vorsichtig entfernen.
• Filter in warmer Spülmittellauge einweichen und reinigen. Gründlich mit warmem Wasser abspülen und trocknen lassen. Keine scharfen Reinigungsmittel Bürste oder Scheuersand verwenden!
• Filter in umgekehrter Reihenfolge wieder einsetzen.

Nach mehreren Reinigungsvorgängen kann sich die Farbe des Filters verändern. Dies ist ein ganz normaler Vorgang und kann nicht zum Austausch des Filters unter Garantie führen. Er beeinträchtigt in keiner Weise die Funktionsfähigkeit der Haube. Bei Bedarf kann ein neuer Filter beim Kundendienst bestellt werden.

Umluftbetrieb: Aktivkohlefilter

Der Aktivkohlefilter sollte dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. Dazu wird für dieses Gerät ein Aktivkohlefilter benötigt.

Je nach Benutzung müssen Aktivkohlefilter halbjährlich ausgewechselt werden, mindestens jedoch jährlich. Dieser Filter kann weder gewaschen noch wieder verwendet werden. Um eine einwandfreie Aufnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen. Deshalb sollten nur Originalfilter verwendet werden, die regelmäßig ausgetauscht werden müssen.

- Der Aktivkohlefilter ist optional und kann beim Kundendienst bestellt werden.

DE

• Gerät vom Stromkreislauf trennen.
- Öffnen Sie die Dunstabzugshaube, in dem Sie die Abdeckung aufklappen und den Verschluss der Metallfilterkassette wie oben beschrieben betätigen.
• Die Metallfilterkassette vorsichtig entfernen.
- Aktivkohlefilter losdrehen, entnehmen und mit Hausmüll entsorgen.
- Neue Aktivkohlefilter an beiden Seiten des Motors anbringen. Die Filter auf die Plastiknasen drücken und im Uhrzeigersinn drehen bis es einrastet.
- Metallfilter in umgekehrter Reihenfolge wieder richtig einsetzen.
- Gerät wieder an die Stromversorgung anschliessen.

Leuchtmittelwechsel

VORSICHT

Das Leuchtmittel darf erst eine halbe Stunde nach Abschalten des Gerätes berührt werden. Verbrennungsgefahr! Das Leuchtmittel nicht mit einer Wärmeisolierung oder anderem Material abdecken.

Leuchtmitteldaten: max. 2 x 28W (Halogen)

• Gerät vom Stromkreislauf trennen.

DE

• Zum Auswechseln der Leuchtmittel die Filtereinheit entfernen.
• Defekte Leuchtmittel gegen den Uhrzeigersinn drehen und ersetzen.
• Das neue Leuchtmittel nicht direkt mit den Fingern berühren, benutzen Sie dafür ein Tuch.
• Neue Leuchtmittel in der Leuchtmittelhalterung sorgfältig fest stecken und im Uhrzeigersinn drehen.
  • Die Filtereinheit vorsichtig wieder in die Dunstabzugshaube einsetzen.
• Gerät wieder an die Stromversorgung anschliessen.

9 Bevor Sie den Kundendienst rufen

Störung	Behebung
Beleuchtung funktioniert nicht Prüfen	, ob Leuchtmittel richtig eingesetzt ist. Gegebenenfalls fest eindrehen. Sonst Leuchtmittel ersetzen.
Lüftermotor läuft, jedoch wird keine Luft abgezogen	Das Gerät abschalten und den Kunden-dienst rufen.
Dunstabzugshaube läuft unproble-matisch, jedoch bleiben die Kü-chendünste erhalten	Möglicherweise ist der Filter verschmutzt. Bitte reinigen bzw. ersetzen, siehe War-tung und Pflege.

WARNUNG

Reparaturen an elektrischen Geräten dürfen ausschließlich von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs!

10 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus. Öffnen Sie die Tür nicht unnötig oft, damit Kälteverlust vermieden wird.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Zuständige Kundendienstadresse:

EGS GmbH

Dieselstrasse 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: [phone]

Kundentelefon für Österreich: 0820 200 170

(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)

Kundentelefon für die Schweiz: [phone]

E-Mail: [e-mail]

(Reparaturauftrage können auch online eingegeben werden.)

Internet: www.egs-qmbh.de

Geben Sie beim Anruf folgende Angaben:

(auf Typenschild ersichtlich, das sich im Geräteinnern der Dunstabzugshaube befindet, hinter der Filtereinheit)

1 Modellname 3 Batch-Nr.
2 Versionsnummer 4 Serien-Nr.

sowie

■ die vollständige Anschrift
■ die Telefonnummer
■ die Fehlerbeschreibung.

11 Garantiebedingungen

Allgemein

Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z. B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durch-

FSH61-2 Version E1.1 DE 04/2015 Seite 24 / 27

DE

geführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

• Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.
• Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet.
  ■ Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst, EGS GmbH Kundentelefon für Deutschland: [phone].

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen

12 CE-Konformitätserklärung

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten.

13 Technische Daten

Marke		Exquisit
Modell		FSH 61-2
Produktgruppe		Dunstabzugshaube
Tastschalter Lüfterstufen 2fach
Tastschalter Beleuchtung 1fach
Elektrischer Anschluss Spannung / Frequenz	V/Hz	220-240 / 50
Leistungsaufnahme W 126
Lampenleistung W 2x28
Abmessungen, unverpackt BxTxH
Haube	mm	600x280/460x195
Abluftstutzen ø	cm	12
Nettogewicht	kg	7.6
EAN Nr. weiss 4016572016383
Aluminiumfilter	Stk	1x4 ATH601
Aktivkohlefilter, optional	Stk	2x CO2
Artikel Nr.		1010036
EAN Nr.		4016572007329

*Technische Änderungen vorbehalten.

14 Produktedatenblatt Dunstabzugshauben

Delegierte Verordnung (EU) 65/2014

Marke		Exquisit
Modell		FSH 61-2
Jährlicher Energieverbrauch	kW/Jahr	80
Energieeffizienzklasse 1)		D
Fluiddynamische Effizienz	% FDE _Hood	9
Fluiddynamische Effizienzklasse 2)		E
Beleuchtungseffizienz	% LE _Hood	1
Klasse der Beleuchtungseffizienz 2)		G
Fettabscheidegrad	% GFE _Hood	63.4
Klasse für Fettabescheidegrad 2)		E
Minimaler Luftstrom bei Normalbetrieb	m3/h	228
Maximaler Luftstrom bei Normalbetrieb	m3/h	260
Luftstrom auf Intensiv-/Schnelllaufstufe	m3/h	-
Minimale Luftschallemission bei Normalbetrieb	dB	65
Maxmale Luftschallemission bei Normalbetrieb	dB	65
Luftschallemission auf Intensiv-/Schnelllaufstufe	dB	-
Leistungsaufnahme im Aus Zustand	W	0
Leistungsaufnahme im unausgeschalteten Zustand	W	-

1) A+++ (höchste Effizienz) bis G (geringste Effizienz)

2) A (höchste Effizienz) bis G (geringste Effizienz)
