KH 90-5H - Dunstabzugshaube Exquisit - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Breite	90 cm
Tiefe	50 cm
Höhe	35 cm
Gewicht	16 kg
Spannungsversorgung	230 V / 50 Hz
Motorleistung	250 W
Gebläsestufen	4 Stufen
Maximale Luftleistung (Abluft)	650 m³/h
Geräuschpegel (max. Stufe)	65 dB(A)
Fettfilter	Metall, spülmaschinenfest
Aktivkohlefilter (optional)	Nachrüstbar für Umluftbetrieb
Beleuchtung	2 x 40 W Halogen
Betriebsart	Abluft / Umluft
Steuerung	Tasten mit Kontrollleuchte
Überhitzungsschutz	Ja
Installation	Wandmontage oder Unterbau
Zubehör	Rückstauklappe, Abluftschlauch
Hersteller	Exquisit
Modell	KH 90-5H

Häufig gestellte Fragen - KH 90-5H Exquisit

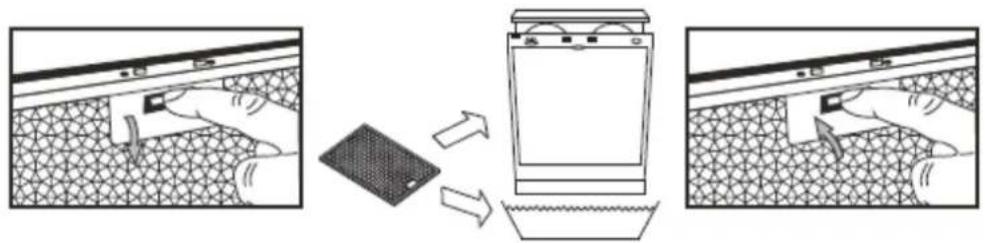

Wie reinige ich den Fettfilter der Exquisit KH 90-5H?

Der Metallfettfilter kann in der Spülmaschine oder von Hand mit warmem Wasser und Spülmittel gereinigt werden. Trocknen Sie ihn vor dem Wiedereinsetzen gründlich ab.

Wie wechsle ich den Aktivkohlefilter?

Entfernen Sie den Fettfilter, entnehmen Sie den alten Kohlefilter und setzen Sie einen neuen ein. Der Filter muss regelmäßig (ca. alle 6 Monate) getauscht werden, besonders im Umluftbetrieb.

Kann ich die Haube als Umluft betreiben?

Ja, die Exquisit KH 90-5H kann als Umluft betrieben werden. Dafür benötigen Sie einen Aktivkohlefilter (separat erhältlich).

Warum leuchtet die Kontrollleuchte und was bedeutet sie?

Die Kontrollleuchte signalisiert, dass der Fettfilter gereinigt werden muss. Nach der Reinigung können Sie die Anzeige durch langes Drücken der Reset-Taste zurücksetzen.

Wie schalte ich die Beleuchtung ein?

Drücken Sie die Licht-Taste auf der Bedienblende. Die Halogenlampen (2 x 40 W) lassen sich separat ein- und ausschalten.

Wie laut ist die Haube auf höchster Stufe?

Der Geräuschpegel beträgt maximal ca. 65 dB(A), was in etwa einer normalen Gesprächslautstärke entspricht.

Welche Abmessungen hat die Exquisit KH 90-5H?

Die Breite beträgt 90 cm, die Tiefe 50 cm und die Höhe 35 cm. Das Gewicht liegt bei ca. 16 kg.

Wie installiere ich die Dunstabzugshaube richtig?

Die Haube muss mit einem Mindestabstand von 65 cm über dem Kochfeld montiert werden. Befestigung erfolgt an der Wand oder unter einem Hängeschrank. Nutzen Sie die mitgelieferte Rückstauklappe.

Wie oft muss der Fettfilter gereinigt werden?

Der Metallfettfilter sollte je nach Kochgewohnheiten alle 2-4 Wochen gereinigt werden, bei starker Nutzung häufiger. Die Kontrollleuchte erinnert Sie daran.

Was tun bei Überhitzung?

Die Haube ist mit einem Überhitzungsschutz ausgestattet. Schaltet sich das Gerät plötzlich aus, ziehen Sie den Netzstecker und lassen Sie es 10 Minuten abkühlen. Danach wieder in Betrieb nehmen.

BEDIENUNGSANLEITUNG KH 90-5H Exquisit

Sehr geehrte Kundin, sehr geehrter Kunde

Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa im Einsatz stehen.

DE

Diese Anleitung bitte gut durchlesen.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Weitere Abschnitte dieser Anleitung ermöglichen Ihnen, dieses Gerät optimal zu bedienen und instand halten zu können.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind, kontaktieren Sie den Kundendienst.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Dieses Gerät entspricht den geltenden EG-Sicherheitsbestimmungen in Bezug auf elektrische Apparate. Es wurde nach Stand der Technik gefertigt und zusammengebaut.

Inhaltsverzeichnis

1 Ihr Beitrag zum Umweltschutz .... 3
2 Sicherheit .... 3
3 Bestimmungsgemässe Verwendung....5
4 Gerät auspacken....6
5 Geräteausstattung 7
6 Betrieb 17
7 Wartung und Pflege....17
8 Bevor Sie den Kundendienst rufen....20
9 Kundendienst....21
10 Garantiebedingungen 21

1 Ihr Beitrag zum Umweltschutz

Entsorgung von Geräten

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2002 / 96 / EC - WEEE

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

2 Sicherheit

Sicherheitshinweise

Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.

Erklärung der Sicherheitshinweise

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann!

WICHTIG

bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann!

Allgemeine Sicherheitshinweise

WARNUNG

Berühren Sie niemals ein elektrisches Gerät (auch nicht den Stecker am Elektrokabel!), wenn Ihre Hände oder Füsse feucht oder nass sind oder wenn Sie barfuss sind.

Es besteht Lebensgefahr durch STROMSCHLAG!

• Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu vermeiden.
• Das Gerät nur nach Angaben der Bedienungsanleitung montieren und anschliessen.
• Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.
• Benützen Sie niemals ein elektrisches Gerät im Freien unter starker Sonnenbestrahlung oder im Regen.
• Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.
• Anschluss und Inbetriebnahme dürfen nur durch einen Fachmann vorgenommen werden.
• Die elektrische Sicherheit dieses Gerätes ist nur garantiert, wenn das Gerät an ein einwandfrei geerdetes System angeschlossen wird und den elektrischen Sicherheitsnormen entspricht. Der Hersteller lehnt jegliche Verantwortung ab, falls diese Anweisungen nicht befolgt werden.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Kundendienst ersetzt werden, um eine Gefährdung zu vermeiden.
• Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.
• Immer für ausreichend Lüftung im Raum sorgen, wenn die Dunstabzugs-haube zusammen mit Gasherden oder anderen mit Flüssigbrennstoff betriebenen Geräten benutzt wird.
• Dunstabzugshaube nur mit eingesetzter Lampe betreiben.
• Das Leuchtmittel darf erst eine halbe Stunde nach Abschalten des Gerätes berührt werden. Verbrennungsgefahr.
• Dunstabzugshaube immer mit Fettfilter betreiben. Fette oder Öle können sich bei Überhitzung leicht entzünden. Brandgefahr. Deshalb Speisezu-

DE

bereitung im Auge behalten und Filter regelmäßig reinigen oder austauschen.

• Bitte den Filterzustand nicht bei laufender Dunstabzugshaube prüfen.
• Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Brandgefahr.
• Keine Speisen unter der Dunstabzugshaube flambieren. Brandgefahr der Filter durch aufsteigende Flammen.

- Über einer Kohle- oder Holzfeuerstelle ist der Betrieb nicht erlaubt.

- Das Öffnen der Gaszufuhr zu den Gaskochfelder vermeiden, solange kein Kochgeschirr auf dem Kochfeld steht. Beschädigung und Brandgefahr der Filter durch aufsteigende Flammen

- Bei allen Arbeiten an der Dunstabzugshaube, auch beim Leuchtmittel- und Filterwechsel, ist das Gerät vom Stromnetz zu trennen.

Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten

WARNUNG

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.

WARNUNG

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es seiden, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt, oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtig werden, um sicherzu-stellen, dass sie nicht mit dem Gerät spielen.

3 Bestimmungsgemässe Verwendung

Das Gerät ist für die Verwendung im Haushalt bestimmt. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäss. Wird das Gerät zweckentfremdet oder anders als in dieser Bedienungsanleitung beschrieben bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.

Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

DE

4 Gerät auspacken

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten.

Transportschutz entfernen

Das Gerät ist für den Transport geschützt. Entfernen Sie alle Klebebänder. Kleberückstände können Sie mit Reinigungsbenzin entfernen.

Transporthinweise

Bewahren Sie den Originalkarton und Verpackungsformteile auf. Transportieren Sie das Gerät in der Originalverpackung. Stellen Sie keine weiteren Gegenstände darauf ab.

Verpackungsmaterial

- Achten Sie auf eine umweltgerechte Entsorgung.

5 Geräteausstattung

Lieferumfang

	Abdeckung	1	0.5SUS430
	Abdeckung II	1	0.5SUS430
	Montagebügel	1	210*41
	Hänger	1	2.0 SGCC
	Aluminumrohr / Abluftschlauch	1	150*1500mm
	Schablone	1	PR12412
	Kreuzschlitzschraube	2	M4*6
	Holzschraube	3	ST5*45
	Dübel	7	10*45mm
	Blechschrauben	4	ST4.2*30(C type)
	Blechschrauben	2	ST4.2*8

Nicht inbegriffen:

Aktivkohlefilter, optional – beim Kundendienst bestellbar (für Umluftbetrieb)

DE

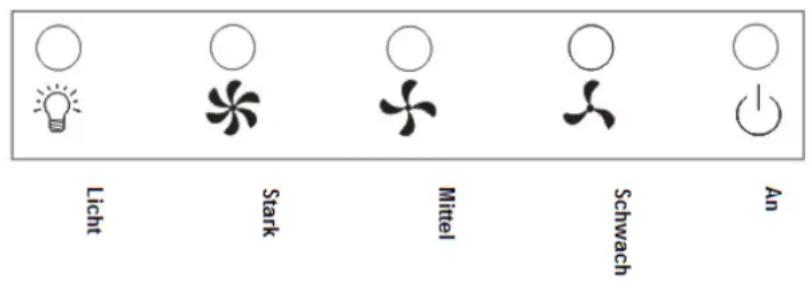

Bedienblende

Taster zum Ausschalten des Lüftermotors

Taster zum Einschalten der Lüfterstufe

schwach mittel stark

Technische Daten

Modell	KH90-5-H
Abluftleistung max. [m3/h]	500
Elektrischer Anschluss [V/Hz]	230 / 50
Leistungsaufnahme [W]	180
Lampenleistung Halogen [W]	2 x 20

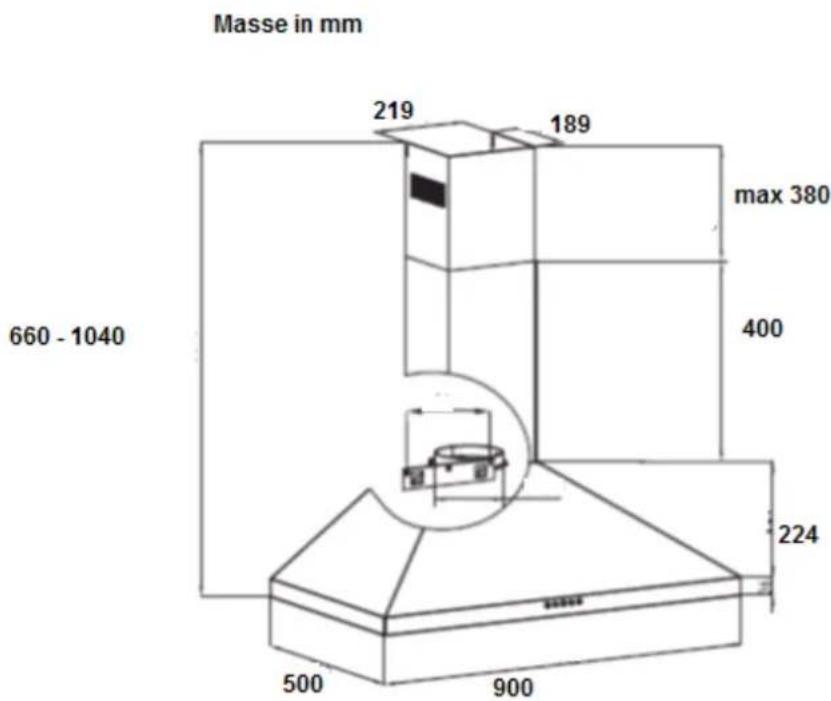

Abmessungen unverpackt, ohne Kamin : HxBxT [cm]	26x90x50
Kamin ausziehbar, max [cm]	66-104
Nettogewicht [kg]	9.4
Das Gerät entspricht den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit und über die Verwendung elektrischer Betriebmittel innerhalb bestimmter Spannungsgrenzen festgelegt sind.

DE

Installation

STOP	WARNUNGVor der Montage unbedingt den Netzstecker ziehen.Stromschlaggefahr.

VORSICHTDie Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchgeführt werden, einschließlich der Brandschutzmaßnahmen.

Diese Dunstabzugshaube ist geeignet für Umluft- oder Abluftbetrieb.

Umluftbetrieb

Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt kombiniert durch Metallfettfilter und Aktivkohlefilter. Die Aktivkohlefilter sind optional und können beim Kundendienst bestellt werden.

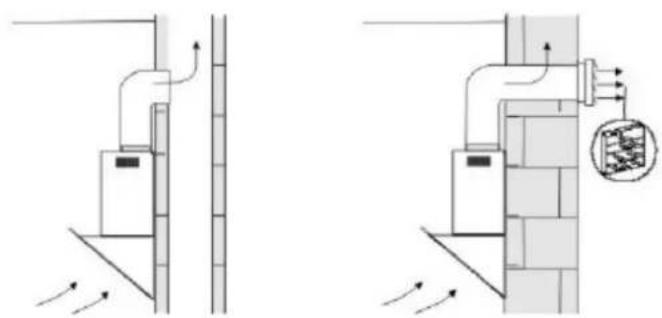

Abluftbetrieb

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über einen Abluftschlauch (nicht im Lieferumfang enthalten) ins Freie geleitet.

mittels Luftschacht nach außen

Die Abluft können Sie in einen Luftschacht oder nach außen führen.

Bei der Abluftführung nach außen empfiehlt sich an der Außenseite eine Lüftungsklappe (nicht im Lieferumfang).

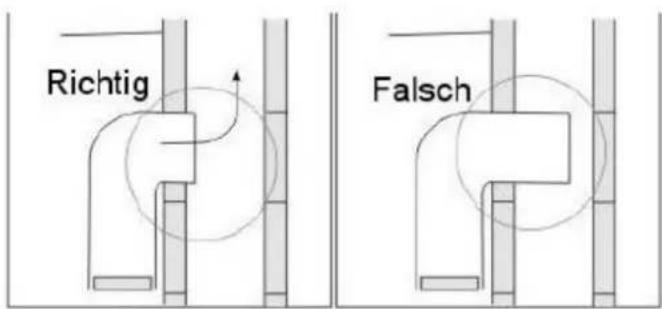

Beim Anschluss an einen Luft- schacht darf der Abluftschlauch nicht zu weit in den Schacht hinein ragen.

WICHTIG

Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Abluftschlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden. Werden im gleichen Raum auch offene Feuerstellen betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. Beachten Sie unbedingt die Sicherheitshinweise auf den Seiten 3-5.

Montage

WARNUNG

Vor der Montage unbedingt den Netzstecker ziehen.

Stromschlaggefahr.

VORSICHT

• Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.).
• Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchgeführt werden, einschließlich der Brandschutzmaßnahmen.
• Falschanschluss kann zur Zerstörung der Leistungselektronik führen.
• Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen befinden.
• Verwenden Sie nur Montagematerial, das für die Beschaffenheit Ihrer Decken und Wände geeignet ist.
• Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.

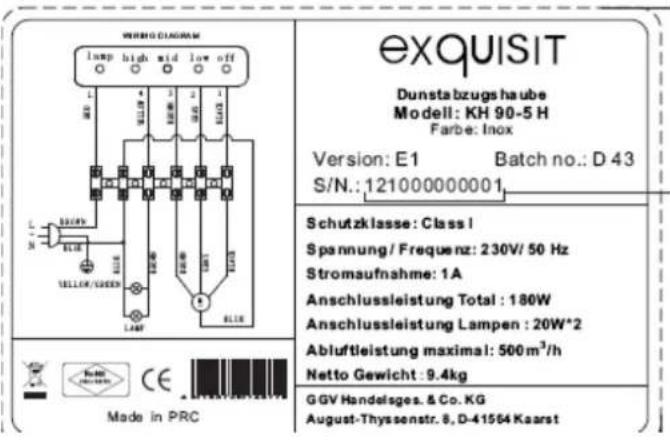

Bevor Sie die Dunstabzugshaube montieren, prüfen Sie die auf dem Typenschild angegebene Spannung und Frequenz. Das Typenschild befindet sich im Innern der Dunsthaube. Zum Öffnen den beidseitigen Verschluss der Haube nach innen schieben und den Filter vorsichtig herunter klappen.

Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshauben einzuhalten:

DE

Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden.

Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Feuerstätten dient, ist nicht zulässig.

Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten. Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Kohl- oder Öl- öfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.

Zum Installieren der Abzugshaube werden zwei Personen benötigt.

DE

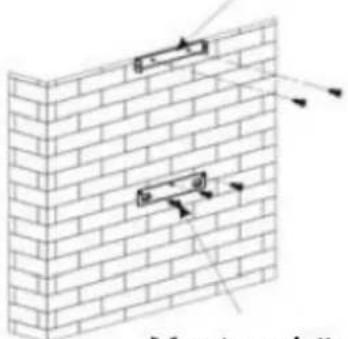

Vorgehen Wandmontage im Abluftbetrieb

obere Halterung für Teleskop-Kaminschacht

Bitte sehen Sie für die Bohrlöcher 8 mm ∅ Durchmesser vor.

- Zunächst eine waagerechte Markierungslinie an der späteren Unterkante der Abzugshaube an die Wand zeichnen. Sie soll max. 80 cm über dem Herd liegen.

Montagebügel

• Um das Gerät exakt über der Mitte des Herds zu platzieren, eine zweite Hilfslinie an die Wand zeichnen (senkrechte Linie mit Hilfe einer Wasserwaage oder einem Lot von der Mitte des Herds bis zur Decke).
• Die Dunstabzugshaube so an die Wand halten, dass die Mitte der Dunstabzugshaube und die senkrechte Hilfslinie fluchten. Lassen Sie eine zweite Person auf der Höhe der Montageöffnungen, die sich an der Rückseite der Dunstabzugshaube befinden, eine Markierung vornehmen.

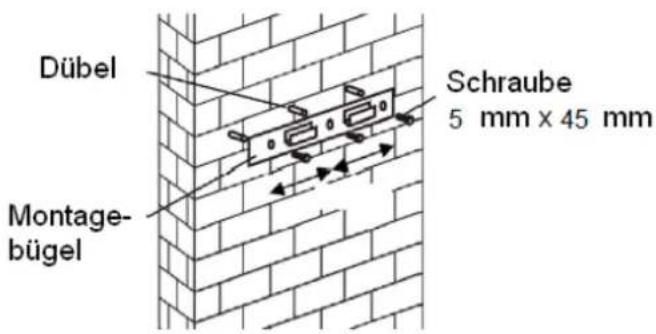

• Benutzen Sie den Montagebügel als Bohrschablone und zeichnen damit auf der Höhe der markierten Stelle die drei Bohrlöcher mittig an der Wand an.
• Um die Haube an der Wand zu installieren, bohren Sie 3 Bohrlöcher mit Durchmesser ∅ 10 mm in die Wand, sodass der Abstand mit den Rundlöchern des Montagebügels übereinstimmt.
• Drei Dübel in diese Bohrlöcher einsetzen und den Montagebügel waagerecht ausgerichtet mit den drei Schrauben fixieren.
• Die obere Halterung ist gleichzeitig die obere Begrenzung der Aufnahmestelle des Teleskop-Kaminschachtes. Benutzen Sie diese obere Halterung als

DE

Bohrschablone und zeichnen damit die beiden Bohrlöcher mittig an der Wand an.

• Setzen Sie nun die Dübel in die Bohrlöcher von ∅ 10 mm Durchmesser ein und fixieren die obere Halterung waagerecht ausgerichtet mit den beiden Schrauben.

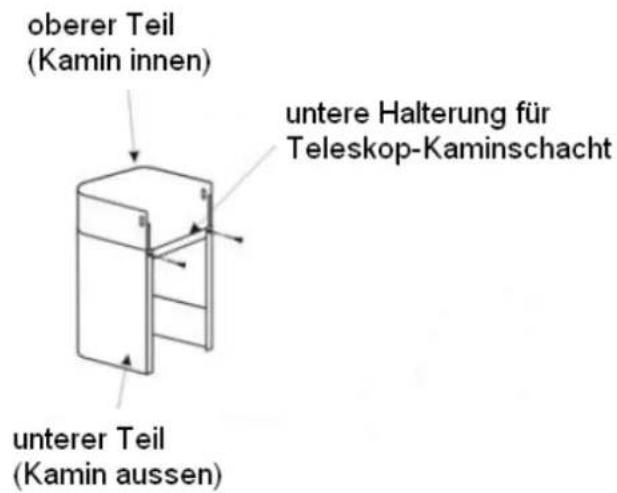

• Den zweiteiligen Teleskop-Kaminschacht aus der Dunstabzugshaube entfernen.
• Nun die untere Halterung auf den äusseren Teil des Kamins festschrauben. Darauf achten, dass der obere (innere) Teil des Kamins frei verstellbar bleibt.

- Sofern nicht bereits vormontiert, den Abluftstutzen mit den mitgelieferten Schrauben ST4.2*8mm auf der Dunstabzugshaube festschrauben.

DE

- Nun den Abluftschlauch auf dem Abluftstutzen anbringen. Durch die Installation eines Universalschlauches kann die Abzugsrichtung einfach gewählt werden.

- Bringen Sie nun den Teleskop-Kaminschacht auf der Dunstabzugshaube an.

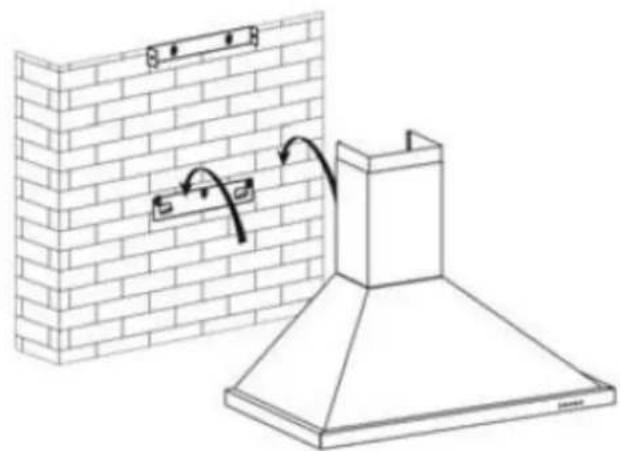

- Die Abzugshaube mit den Montageöffnungen in die zwei Haken des Montagebügels einhängen.

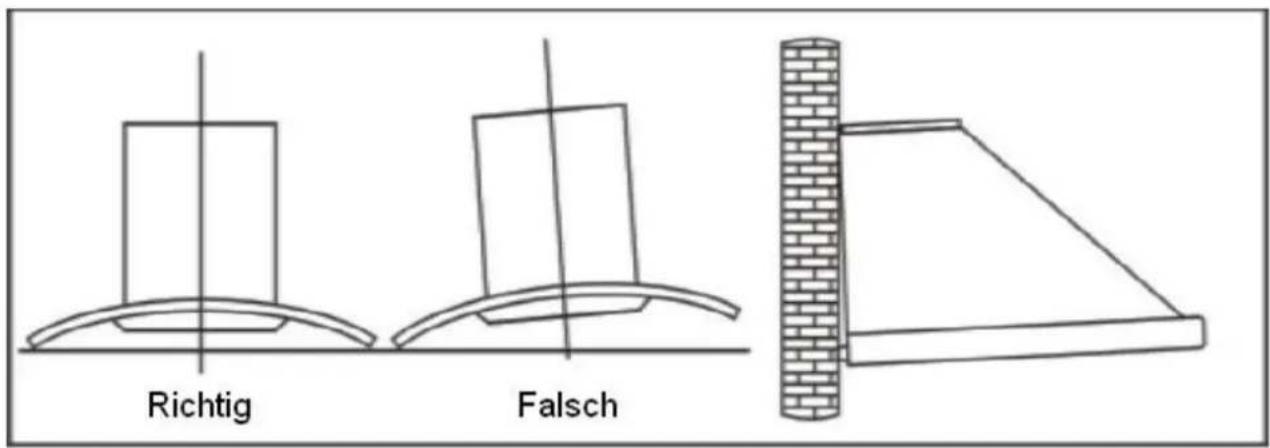

- Die Ausrichtung der Dunstabzugshaube überprüfen und mit den beiden Schrauben M4x6mm festschrauben.

DE

- Den oberen Teil des Teleskop-Kaminschachtes bis zur oberen Halterung herausziehen und daran befestigen.

- Den Netzstecker an der Stromversorgung anschliessen.

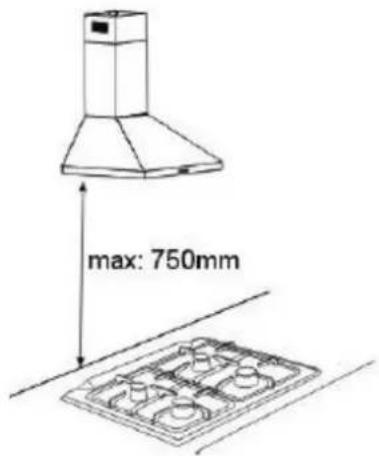

- Nach Installation der Dunstabzugshaube sollte der Abstand zu den Kochmulden des Herdes nicht unter 650 mm und nicht über 750 mm betragen. Bitte beachten Sie hierzu die Anforderungen ihres Herdes.

Vorgehen Umluft Betrieb

VORSICHT

Wenn Sie die Haube im Umluftbetrieb nutzen möchten, beachten Sie, dass die oberen Luftaustrittsöffnungen nicht verdeckt werden. Der innere Kaminschacht dieser Dunstabzugshaube muss so weit über den äusseren Kaminschacht hinausragen, dass die gereinigte Luft ungehindert durch die Luftaustrittsöffnungen ausströmen kann.

Die dazu notwendigen Aktivkohlefilter sind optional und können beim Kundendienst bestellt werden.

6 Betrieb

VORSICHT

Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden werden, an denen bereits andere Geräte installiert sind, die mit anderen Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.).

1. Den Abzugskanal vorbereiten, siehe Montage.
2. Den Netzstecker fest einstecken.
3. Beleuchtungsschalter drücken, damit die Beleuchtung einschaltet.
4. Die Abzugshaube in gewünschter Lüfterstufe einschalten.

schwache Lüfterstufe – Lüftermotor läuft nur langsam

mittlere Lüfterstufe – Lüftermotor läuft bei mittlerer Geschwindigkeit

starke Lüfterstufe – Lüftermotor läuft bei hoher Geschwindigkeit

Beim Betätigen der Taste "", werden Dunstabzugshaube und Lüfter- motor ausgeschaltet.

7 Wartung und Pflege

VORSICHT

• Vor jeder Wartung und Pflege muss das Gerät ausgeschaltet und abgekühlt sein. Dazu den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten bzw. heraus schrauben.
• Die äußeren Teile mit Schalterblende und Metallfilterkassette nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist verboten! Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.
• Nicht mit spitzen Gegenständen ins Schutzgitter des Motors oder

DE

anderen elektrischen Teilen eindringen.

• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.
• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel der Filter kann zum Brand führen.
• Diese Anweisungen sind unbedingt zu beachten.

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die aus einer unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Reinigung des Metall-Fettfilters

Es wird empfohlen, den Metallfilter regelmäßig jeden Monat zu reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.

• Zum Öffnen der Haube den Verschluss der Metallfilterkassette nach hinten schieben.
  • Die Metallfilterkassette vorsichtig entfernen.
• Filter in warmer Spülmittellauge einweichen und reinigen. Gründlich mit warmem Wasser abspülen und trocknen lassen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
• Filter in umgekehrter Reihenfolge wieder einsetzen.

Nach mehreren Reinigungsvorgängen kann sich die Farbe des Filters verändern. Dies ist ein ganz normaler Vorgang und kann nicht zum Austausch des Filters unter Garantie führen. Er beeinträchtigt in keiner Weise die Funktionsfähigkeit der Haube. Bei Bedarf kann ein neuer Filter beim Kundendienst bestellt werden.

DE

Aktivkohlefilter

Der Aktivkohlefilter sollte dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. Dazu wird für dieses Gerät ein Aktivkohlefilter benötigt.

Je nach Benutzung müssen Aktivkohlefilter halbjährlich ausgewechselt werden, mindestens jedoch jährlich. Dieser Filter kann weder gewaschen noch wieder verwendet werden. Um eine einwandfreie Ausnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen. Deshalb sollten nur Originalfilter verwendet werden, die regelmäßig ausgetauscht werden müssen.

- Der Aktivkohlefilter ist optional und kann beim Kundendienst bestellt werden.

Reinigung der Haube

Es wird empfohlen, die Dunstabzugshaube regelmäßig zu reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.

• Zum Öffnen der Haube den Verschluss der Metallfilterkassette nach hinten schieben.
  • Die Metallfilterkassette vorsichtig entfernen.
• Das Innen- und Aussengehäuse mit warmer Spülmittellauge reinigen. Trocknen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
• Metallfilterkassette in umgekehrter Reihenfolge wieder einsetzen.

Leuchtmittelwechsel

VORSICHT

Das Leuchtmittel darf erst eine halbe Stunde nach Abschalten des Gerätes berührt werden. Verbrennungsgefahr! Das Leuchtmittel nicht mit einer Wärmeisolierung oder anderem Material abdecken.

DE

Leuchtmitteldaten: max. 2 x 20 W Halogenleuchtmittel

• Gerät vom Stromkreislauf trennen.
• Zum Auswechseln des Leuchtmittels den Verschluss der Metallfilterkassette nach hinten schieben.
  • Die Metallfilterkassette vorsichtig entfernen.
• Defektes Leuchtmittel ersetzen. Sicher stellen, dass es fest eingedreht ist.
  • Die Metallfilterkassette wieder einsetzen.
• Gerät wieder an die Stromversorgung anschliessen.

8 Bevor Sie den Kundendienst rufen

Störung	Behebung
Beleuchtung funktioniert nicht	Prüfen, ob Leuchtmittel richtig eingesetzt ist. Sonst Leuchtmittel ersetzen.
Lüftermotor läuft, jedoch wird keine Luft abgezogen / Beleuchtung und Lüftermotor funktionieren nicht	Das Gerät abschalten und den Kunden-dienst rufen.
Dunstabzugshaube läuft unproble-matisch, jedoch bleiben die Kü-chendünste erhalten	Möglicherweise ist der Filter verschmutzt. Bitte reinigen bzw. ersetzen, siehe War-tung und Pflege.

WICHTIG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur birgt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs!

9 Kundendienst

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Zuständige Kundendienstadresse:

DEUTSCHLAND, ÖSTERREICH und SCHWEIZ

EGS GmbH

Dieselstrasse 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: 0180 500 39 33 (aus dem deutschen Festnetz 0.14 Euro/min, Mobilnetz abweichend, anbieterabhängig)

Kundentelefon für Österreich: 0820 200 170 (0.14 Euro/min)

Kundentelefon für die Schweiz: [phone]

Telefax: [phone]

E-Mail: [e-mail]

Internet: www.egs-gmbh.de

Bitte geben Sie unbedingt an:

• Vollständige Anschrift und Telefon-Nr.
• Version und Batch (Sind auf dem Rating Label zu sehen)
- Fehlerbeschreibung.

10 Garantiebedingungen

Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

DE

Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

DE

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst, siehe Kapitel Fehler! Verweisquelle konnte nicht gefunden werden. Zuständige Kundendienstadresse.

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen
