1515 U-12 - Akustischer Alarm Busch-Jaeger - Kostenlose Bedienungsanleitung

Produkttyp	Akustischer Alarm
Marke	Busch-Jaeger
Modell	1515 U-12
Spannungsversorgung	230 V AC
Schalldruckpegel	ca. 85 dB
Montageart	Unterputz
Maße (H x B x T)	80 x 80 x 40 mm
Gewicht	ca. 100 g
Material	Kunststoff
Schutzart	IP20
Betriebstemperatur	-10 °C bis +50 °C
Farbe	Reinweiß
Anschluss	3-adrige Leitung (L, N, PE)
Einsatzbereich	Innenräume
Zulassungen	CE
Hersteller	Busch-Jaeger Elektro GmbH
Herstellungsland	Deutschland
Garantie	2 Jahre
Lieferumfang	Alarmgerät, Montagematerial, Anleitung

Häufig gestellte Fragen - 1515 U-12 Busch-Jaeger

Wie schließe ich den akustischen Alarm 1515 U-12 an?

Schließen Sie das Gerät gemäß der Anleitung an eine 230 V AC Stromversorgung an. Verwenden Sie die 3-adrige Leitung (L, N, PE). Achten Sie auf korrekte Polung und Unterputzmontage.

Was tun bei einem Fehlalarm?

Überprüfen Sie die Stromversorgung und ob das Gerät korrekt montiert ist. Bei anhaltendem Fehlalarm den Testknopf drücken oder die Sicherung kurzzeitig unterbrechen. Bei Defekt wenden Sie sich an den Kundendienst.

Kann die Lautstärke des Alarms eingestellt werden?

Nein, die Lautstärke ist fest eingestellt auf ca. 85 dB. Dies entspricht den gesetzlichen Anforderungen für akustische Alarmgeber in Innenräumen.

Wo sollte der Alarm montiert werden?

Montieren Sie das Gerät in Innenräumen an der Wand, idealerweise in Fluren oder Treppenhäusern. Die Montage erfolgt Unterputz in einer handelsüblichen Schalterdose.

Wie wechsle ich die Sicherung?

Der 1515 U-12 hat eine interne Sicherung (Feinsicherung). Schalten Sie vor dem Wechsel die Stromversorgung aus. Öffnen Sie das Gehäuse und ersetzen Sie die defekte Sicherung durch eine gleichen Typs (z.B. 250 V / 1 A).

Kann der Alarm mit Rauchmeldern verbunden werden?

Ja, der 1515 U-12 verfügt über einen Steuereingang (potentialfreier Kontakt) zur Kopplung mit Rauchmeldern oder anderen Alarmgebern. Beachten Sie die maximale Spannung und Strombelastbarkeit.

Ist der Alarm für Feuchträume geeignet?

Nein, die Schutzart IP20 erlaubt nur die Verwendung in trockenen Innenräumen. Für Feuchträume wie Bäder ist ein IP44-Alarm erforderlich.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser. Achten Sie darauf, dass keine Feuchtigkeit in das Gerät eindringt.

Gibt es einen Testknopf?

Ja, der 1515 U-12 ist mit einem Testknopf ausgestattet. Drücken Sie ihn kurz, um die Funktionsfähigkeit des Alarms zu prüfen. Der Alarm ertönt für ca. 2 Sekunden.

Was bedeutet ein dauerhafter Piepton?

Ein dauerhafter Piepton weist auf einen internen Fehler oder eine Überlastung hin. Überprüfen Sie die Verkabelung und die Stromversorgung. Bei anhaltendem Fehler kontaktieren Sie den Hersteller.

BEDIENUNGSANLEITUNG 1515 U-12 Busch-Jaeger

1 Sicherheit....3
2 Bestimmungsgemäßer Gebrauch 3
3 Umwelt....3
4 Bedienung....4
5 Technische Daten....4
6 Aufbau und Funktion....4

6.1 Funktions- und Ausstattungsmerkmale 4
6.2 Kombinationsmöglichkeiten 5

7 Montage und elektrischer Anschluss 6

7.1 Anforderungen an den Installateur....6
7.2 Elektrischer Anschluss 7
7.3 Montage des Geräteeinsatzes 8
7.4 Alarmverhalten mit Steckbrücke einstellen 8

1 Sicherheit

Warnung

Elektrische Spannung!

Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V.

– Arbeiten am 230 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!
- Vor Montage / Demontage Netzspannung freischalten!

Warnung

Hoher Schalldruck!

Hoher Schalldruck von 70 dB in 1 m Entfernung. In diesem Bereich sind Konzentrationsstörungen möglich.

- Sicherheitsabstand unbedingt einhalten!

2 Bestimmungsgemäßer Gebrauch

Das Gerät ist ausschließlich für den im Kapitel „Aufbau und Funktion“ erläuterten Gebrauch mit den gelieferten und zugelassenen Komponenten bestimmt.

3 Umwelt

Denken Sie an den Schutz der Umwelt!

Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden.

- Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab.

Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren

Komponenten immer über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.

Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und

Elektronikgerätegesetz und der REACH-Verordnung.

(EU-Richtlinie 2002/96/EG WEEE und 2002/95/EG RoHS)

(EU-REACH-Verordnung und Gesetz zur Durchführung der Verordnung (EG) Nr.1907/2006)

4 Bedienung

Alarmzustand speichern

Die Speicherung des Alarmzustandes ist optional. Diese Funktion kann aktiviert und deaktiviert werden.

5 Technische Daten

Allgemein
Nennspannung	15 ... 28 V AC / 18 ... 35 V DC
Nennfrequenz 50 / 60 Hz
Nennstrom 110 mA AC / 60 mA DC
Verlustleistung 1,6 W
Schleifenstrom 5 mA
Auslöseverzögerung 0,1 s
Schutzklasse IP 20
Schutzart Gerät SELV
Betriebstemperaturbereich 5 ... 40 °C
Tonfrequenz 2,3 KHz
Schaldruck	70 dB / 1 m
Schaltkontakte
Schließer	1 A, 30 VA / W, potenzialgebunden
Wechsler	42 V AC / 60 V DC, 30 VA / W, potenzialfrei

6 Aufbau und Funktion

6.1 Funktions- und Ausstattungsmerkmale

Überwachungseinsatz zur Überwachung einer Stromschleife auf Unterbrechung oder Kurzschluss.

Speichermöglichkeit des Alarmzustandes und Rücksetzeingang. Der Alarmmelde-Einsatz erzeugt einen permanenten akustischen und optischen Alarm.

6.2 Kombinationsmöglichkeiten

	Alarmmelde-Einsatz
	1515 U
1518 U	X
1539 U	X
1563 U-12	X
1561 U	X
1564 U-1X	X
1566 U	X

7 Montage und elektrischer Anschluss

Warnung

Elektrische Spannung!

Lebensgefahr durch elektrische Spannung in Höhe von 230 V bei Kurzschluss auf der Niederspannungsleitung.

- Niederspannungs- und 230 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden!

7.1 Anforderungen an den Installateur

Warnung

Elektrische Spannung!

Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen.

• Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das der Nutzer der elektrischen Anlage.
  • Durch unsachgemäße Installation können schwere Sachschäden, z. B. Brand, entstehen.

Notwendige Fachkenntnisse und Bedingungen für die Installation sind mindestens:

• Wenden Sie die „Fünf Sicherheitsregeln“ an (DIN VDE 0105, EN 50110):
• Freischalten;
• gegen Wiedereinschalten sichern;
• Spannungsfreiheit feststellen;
• Erden und Kurzschließen;
• Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
• Verwenden Sie die geeignete persönliche Schutzausrüstung.
• Verwenden Sie nur geeignete Werkzeuge und Messgeräte.
• Prüfen Sie die Art des Spannungsversorgungsnetzes (TN-System, IT-System, TT-System), um die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.) sicherzustellen.

7.2 Elektrischer Anschluss

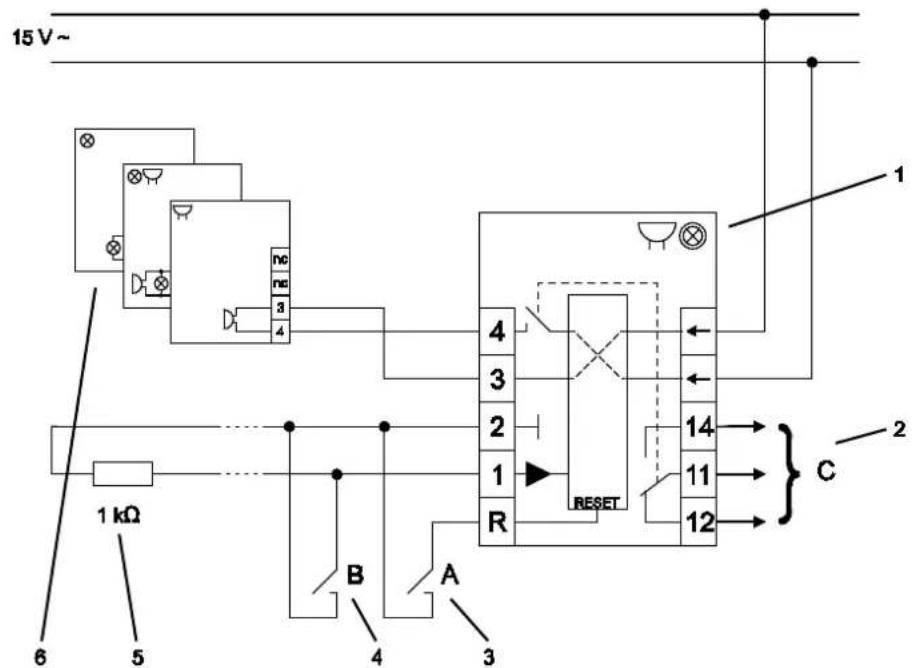

Anschlussbild

15 V ~ 1 kΩ 6 5 B A 4 3 2 1 R RESET 14 11 12 C 2

Abb. 1: Anschlussbild des Alarmmelde-Einsatzes

1 Alarmmelde-Einsatz | 2 Potenzialfreier Wechsler | 3 Abstelltaster | 4 Signaltaster | 5 Abschlusswiderstand | 6 Signalgeber

Klemmenbelegung

1515 U Alarmmelde-Einsatz

Klemmenbezeichnung Belegung
14	Potenzialfreier Wechsler (Schließer)
11 Potenzialfreier Wechsler
12	Potenzialfreier Wechsler (Öffner)
<- 15 V AC, ±10 %, 50 / 60 Hz
<-
R Rücksetzeingang
1 Signaleingang
2 Rückstelltaster
3 Signalgeber
4

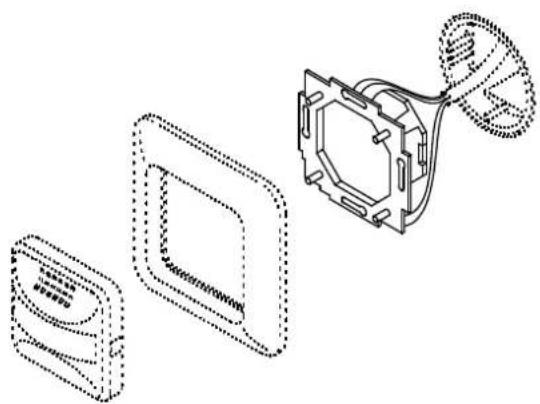

7.3 Montage des Geräteeinsatzes

1. Montieren Sie das Gerät in eine Unterputzdose nach DIN 049073-1.
2. Befestigen Sie das Gerät mit Schrauben in der Unterputzdose.
3. Montieren Sie die Elemente der Zentralscheibe nacheinander wie in der Abbildung gezeigt.

Abb. 2: Übersicht des Einbaus

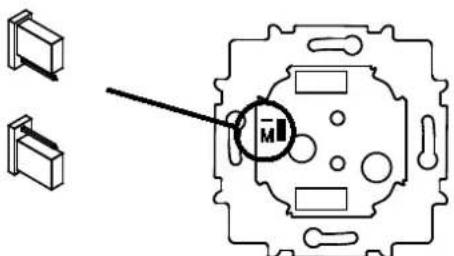

7.4 Alarmverhalten mit Steckbrücke einstellen

Abb. 3: 1515 U Alarmmelde-Einsatz

Position Alarmverhalten
– Ohne Speicherung des Alarmzustandes
M Mit Speicherung des Alarmzustandes
