| Produkttyp | WLAN-Access-Point / Bridge (Bundle mit zwei Einheiten) |
| Hersteller | Bintec-elmeg |
| Modell | WO-Bridgelink Bundle II |
| Abmessungen (ca.) | 200 mm x 120 mm x 40 mm (pro Einheit) |
| Gewicht (ca.) | 0,5 kg pro Einheit |
| Stromversorgung | PoE (Power over Ethernet) 802.3af |
| WLAN-Standards | 802.11a/b/g/n/ac (dual-band 2,4 & 5 GHz) |
| Datenrate | Bis zu 867 Mbit/s (5 GHz) + 300 Mbit/s (2,4 GHz) |
| Schnittstellen | 2x RJ-45 10/100/1000 (einer PoE), Reset-Taste |
| Antennen | Integriert, omnidirektional |
| Betriebsmodi | Access Point, Bridge, Repeater, WISP |
| Verschlüsselung | WPA2-PSK, WPA3, WEP (optional) |
| Management | Webinterface (HTTP/HTTPS), SNMP, CLI (Telnet/SSH) |
| Schutzart | IP65 (wetterfest) |
| Betriebstemperatur | -20 °C bis +60 °C |
| Lieferumfang | 2x Basisgerät, 2x PoE-Injektor, 2x Kabelbinder, Bedienungsanleitung |
| Reinigung | Gehäuse mit weichem, trockenem Tuch reinigen; keine aggressiven Reiniger |
| Sicherheitshinweise | Nur in trockener Umgebung betreiben; Überhitzung vermeiden; PoE-Komponenten verwenden |
| Reparierbarkeit | Keine vom Benutzer austauschbaren Teile; Wartung durch Fachpersonal |
Häufig gestellte Fragen - WO-Bridgelink Bundle II Bintec-elmeg
Benutzerfragen zu WO-Bridgelink Bundle II Bintec-elmeg
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Zugangspunkt kostenlos im PDF-Format! Finden Sie Ihr Handbuch WO-Bridgelink Bundle II - Bintec-elmeg und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. WO-Bridgelink Bundle II von der Marke Bintec-elmeg.
BEDIENUNGSANLEITUNG WO-Bridgelink Bundle II Bintec-elmeg
bintec WLAN Systeme & Lösungen
WLAN Management - der neue CloudNetmanager ab Seite 05
Kabellose Freiheit mit starker Leistung - bintec ac-AP ab Seite 11
bintec WLAN-Lösungen Overview
WLAN Management
bintec WLAN Controller 05
bintec CloudNetmanager 07
bintec Virtual CloudNetmanager 08
Deshalb ist die lückenlose Überwachung des WLAN-Netzes so wichtig 09
Technologie für jeden Bedarf
bintec bietet WLAN Technologie für jeden Bedarf 13
Sichere Lösungen für Gastnetze und BYOD Anwendungen 14
Anwendungsbeispiel Forum Ludwigsburg 16

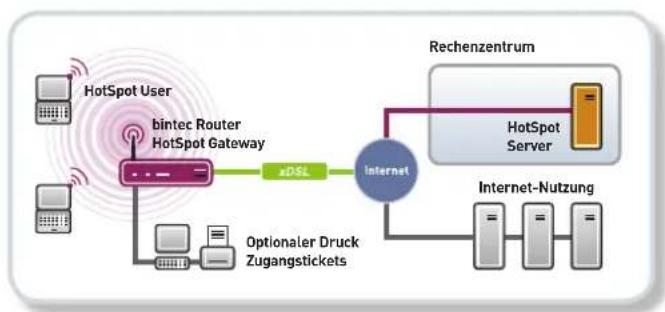

bintec HotSpot Solution

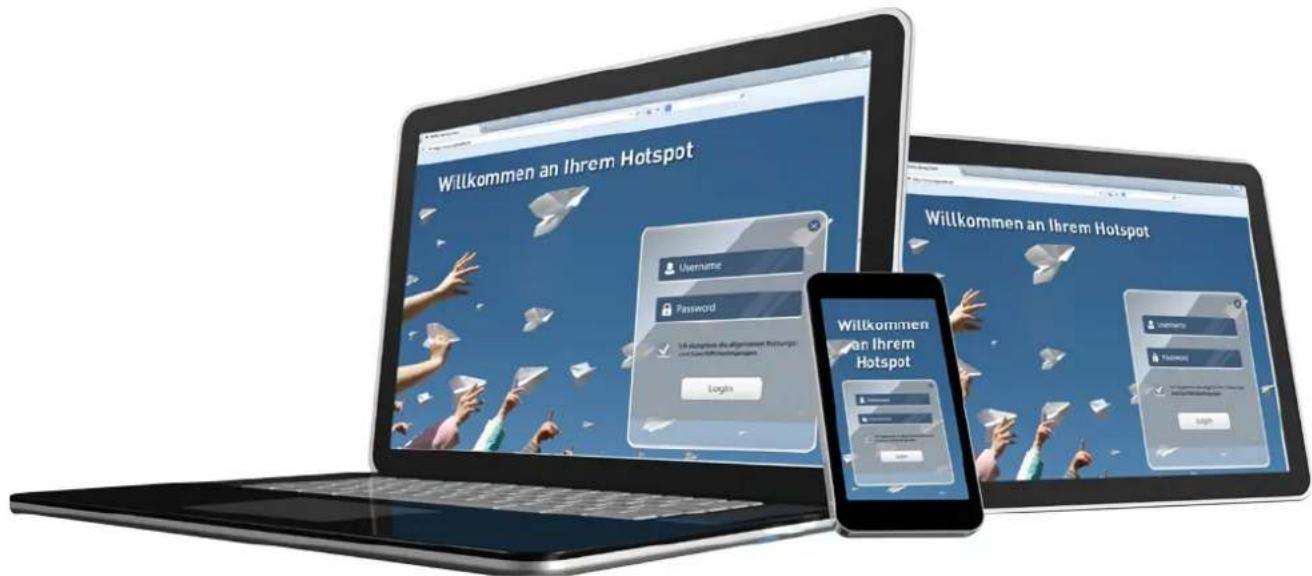

„Surfen erwünscht!“ / Der Hotspot Server 15
bintec Antennenkonzepte
Funkvermessung für eine optimale WLAN-Versorgung 17

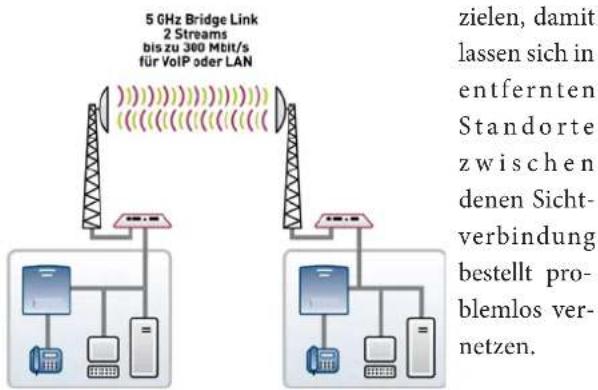

WLAN BridgeLink Bundles 18
Aufgrund der steigenden Zahl drahtlos arbeitender Endgeräte wie z. B. SmartPhones oder Tablets, ist ein WLAN-Netz ein „Muss“ für viele Unternehmen.
Wireless Mobilität - Leistungsstark, skalierbar und sicher
Drahtlose Netzwerktechnologien, insbesondere lokale drahtlose Netze wie das WLAN (Wireless Local Area Network), gewinnen immer mehr an Bedeutung, auch für Unternehmen. Flexibilität und Mobilität sind hierbei die Hauptargumente.
Aufgrund der steigenden Zahl drahtlos arbeitender Endgeräte wie z. B. SmartPhones oder Tablets, die heute zum Standard-Arbeitsgerät in vielen Unternehmen zählen, ist ein WLAN-Netz ein „Muss“ für viele Unternehmen. Jederzeit mögliche Interaktion mittels mobilen Endgeräte sowie der mobile Zugriff auf geschäftskritische Anwendungen von überall, können Wettbewerbsvorteile bedeuten und tragen heute entscheidend zum Erfolg eines Unternehmens bei.
Setzen Sie auf WLAN, setzen Sie auf Wachstum, setzen Sie auf bintec WLAN Technik!
In Unternehmen dienen WLAN-Netze als Erweiterung von lokalen Netzwerken (LAN). Sie ermöglichen den Zugriff auf Unternehmensdaten auf dem gesamten Gelände. WLAN- Netze lassen sich auch dort einrichten, wo eine Verkabelung sich kompliziert gestaltet oder aus baulicher Sicht unzulässig ist. Mitarbeiter werden flexibler und mobiler, was sich positiv auf die Produktivität eines Unternehmens auswirkt. Neue Anwendungen, beispielsweise zur Lager- und Fertigungssteuerung oder IP-Telefonie über WLAN erweitern das Spektrum der Möglichkeiten. Von WLAN-Technologie profitieren große Unternehmen genauso wie kleinere.
Aufgrund des in den letzten Jahren geänderten Nutzungsverhaltens hat sich der Aufbau eines WLAN-Netzes von der klassischen Lösung in einzelnen Räumen (Single Access Point) hin zu flächendeckenden Campus WLAN-Netzen gewandelt. Die Planung, Inbetriebnahme und letztendlich die Überwachung eines derartigen Netzes stellt naturgemäß höhere Anforderungen an die Technik und das Know-how der IT-Abteilung.
Der bintec CloudNetmanager eröffnet eine neue Dimension bequemer und effektiver Administration der WLAN-Infrastruktur, hilft Ihnen bei der Inbetriebnahme und bei der lückenlosen Überwachung Ihres WLAN-Netzes oder des WLAN-Netzes Ihres Kunden.
WLAN-Netze und die Frage nach der richtigen Management-Lösung
bintec WLAN-Management-Lösungen
WLAN-Netze gehören zum unverzichtbaren Teil einer Unternehmens-IT. In vielen Bereichen eines Unternehmens hängen von der permanenten Verfügbarkeit Produktionsabläufe, logistische Prozesse und Arbeitsabläufe ab. Aber selbst wenn das WLAN-Netz nur zur Bürokommunikation eingesetzt wird, ist eine lückenlose Verfügbarkeit unabdingbar.
Je nach Anwendung und Struktur der Unternehmens-IT sind die Anforderungen an das WLAN-Management-System aber recht unterschiedlich.
bintec WLAN Controller, der klassische Lösungsansatz
Perfekt für Unternehmen, die über einen oder wenige Standorte verfügen und das WLAN-Management im gleichen, lokalen Netz wie die Access Points (bis max.150 AP's) betreiben möchten. Diese Lösung benötigt einen bintec Router als WLAN Controller Hardware und die entsprechende Anzahl von WLAN Controller Lizenzen.
bintec Cloud NetManager, das controllerlose WLAN-Management als SaaS
Sparen Sie sich einfach den WLAN Controller. Hier arbeitet ein zentraler WLAN Controller in der Cloud für Sie. Der Vorteil: Sie müssen keinen zentralen bzw. lokalen WLAN Controller anschaffen und warten. Zusätzlich haben Sie kein Ausbaulimit der Hardware. Sie mieten einfach den Cloud NetManager. Dabei zahlen Sie auch nur für das, was Sie wirklich benötigen. Die Daten Ihrer WLAN-Anwendungen verbleiben im lokalen Netz Ihres Unternehmens. Lediglich Statistikdaten und Konfigurationsdaten werden verschlüsselt in die Cloud übertragen. Der Cloud NetManager ist perfekt, wenn Sie mehrere Standorte verwalten möchten.
Diese Lösung ist perfekt für Systemintegratoren geeignet. Hier betreibt der Systemintegrator im eigenen Rechenzentrum eine virtuelle Maschine mit dem Virtual Cloud NetManager. Da der Virtual Cloud NetManager mandantenfähig ist, lassen sich gleich viele verschiedene Kundennetze verwalten.
bintec WLAN-Controller
Den bintec WLAN Controller haben wir konsequent für die Bedürfnisse des KMU-Marktes entwickelt.
Hohe Priorität hatten hierbei eine einfache intuitive Bedienung des Produktes und die Wirtschaftlichkeit. Zudem sind keine zusätzlichen Schulungen nötig. Daher wurde das Konzept so ausgelegt, das wir bewährte bintec Standard Router als Controller Hardware einsetzen können, um so die Entwicklung und Herstellung spezieller WLAN Controller Hardware zu vermeiden.
Einfach, sicher und kosteneffizient.
Verwendung von bintec Standard Routern als WLAN Controller Hardware
Wiederverwendung der Komponenten bei Aufrüstung
Einfache, intuitive Inbetriebnahme und Bedienung
Plug-and-Play, automatische Erkennung neuer Access Points
Hohe Betriebssicherheit und Verfügbarkeit
Überwachung des laufenden Netzes sowie Alarmierung bei Problemen
Controller-less (Master-AP Betrieb) bei kleinen Netzen bis 6 Access Points
Mit integrierter kostenloser WLAN-Controller Lizenz zur Steuerung von bis zu 6 Access Points
Der bintec WLAN Controller ermöglicht die Konfiguration des WLAN-Netzes Ihres Kunden in weniger als 30 Minuten ... und das ohne großes WLAN Know-How!
Das automatische RF (Radio Frequency) Management System nimmt Ihnen die zeitraubende Suche nach freien WLAN-Kanälen ab und wählt die günstigsten Kanäle für das Gesamtsystem aus. Das übersichtliche Monitoring ermöglicht eine lückenlose Überwachung des Systems und erkennt Bedrohungen des Netzes frühzeitig.
Wizard-geführte Installation in nur 5 Schritten
Automatische Erkennung und Installation fabrikneuer Geräte
Frequenzmanagement mit automatischer Festlegung der Funkkanäle
VLAN-und Multi-SSID-Unterstützung
Eine Konfigurationsänderung, z.B. das Hinzufügen einer neuen SSID, und die Neuverteilung auf Geräte erfordert nur wenige Klicks und ist innerhalb weniger Sekunden erledigt.
Konfigurationsmanagement: Die Konfiguration wird zentral gespeichert und wird automatisch neu verteilt z. B. im Fall eines Stromausfalls.
Die Monitor Funktion beinhaltet die Erkennung von benachbarten AP und die Überwachung sowie die funkzellenbasierte Lokalisierung von Clients
Sicherheit: Permanentes Scannen des Frequenzbandes im Hintergrund sorgt für frühzeitiges Erkennen von Gefahren.
Das Wireless Network ist Hand-over fähig und ist damit für die VoWLAN-Telefonie geeignet, also Voice Ready
Automatisierter Firmware-Rollout für alle gemanagten Geräte
Ausbaubar als redundantes System mit Backup Controller und redundanter Stromversorgung
Die Lösungsszenarien...

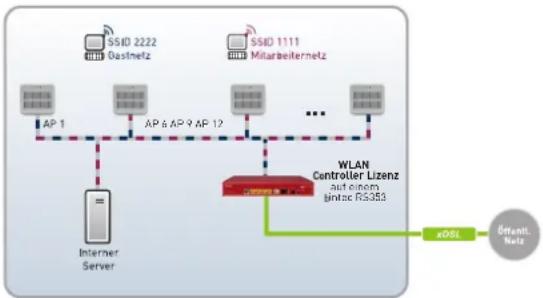

Für Installationen bis zu 12 Access Points wird ein bintec Router der RS-Serie (z.B. RS123/RS353) als WLAN Controller benötigt. Auch hier wird die WLAN Controller Funktionalität über eine Lizenz freigeschaltet. Durch die Leistungsfähigkeit der Rxx03-Routerserie kann der Router neben den WLAN Controller Funktionalitäten noch weitere Funktionen ausführen. Besonders im Umfeld einer Campusvernetzung wären hier Funktionen wie HotSpot, VLAN-Separierung der SSIDs, Bandbreitenbegrenzung der einzelnen SSIDs oder Firewallfunktionen herauszustellen. Diese Lösung ist ideal geeignet für mittelgroße Büros, Lagerräume und Hotels und sollte dann eingesetzt werden, wenn neben der WLAN Controller Funktionalität auch noch Routerfunktionen benötigt werden.
.....für kleinere Installationen bis 12 Access Points


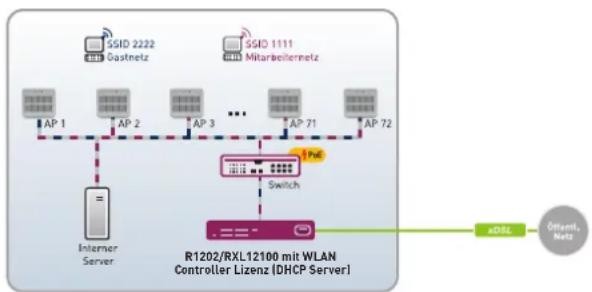

Für Installationen bis zu 72 Access Points wird ein bintec Router R1202 als WLAN Controller benötigt. Für Installationen bis zu 150 Access Points wird ein bintec Router RXL12100 als WLAN Controller benötigt. Auch hier wird die WLAN Controller Funktionalität über eine Lizenz freigeschaltet.
Diese Lösung ist ideal geeignet für größere Büros, Lagerräume und Hotels oder sollte dann eingesetzt werden, wenn neben der WLAN Controller Funktionalität auch noch Routerfunktionen benötigt werden.
....für mittlere Installationen bis zu 72/150 Access Points
Was passiert im Fehlerfall?
Ausgangspunkt ist ein WLAN-Netz mit mehreren Access Points ohne den Einsatz eines WLAN Controllers. In dieser Konfiguration fällt ein Access Point aus. Im Fall das, der Access Point komplett defekt ist und damit inaktiv, werden die Clients, die mit dem Access Point verbunden sind, sofort mit einem anderen aktiven Access Point verbunden. Aufgrund der sich überlappenden Access Points, bleibt der Ausfall oft längere Zeit unbemerkt. Einzig die Performance des Netzes wird im Bereich des ausgefallenen Access Point stark eingeschränkt sein.
In einem ungemanagtem Netz wird es kritisch. Fällt ein Access Point nicht vollständig aus, durch z. B ein defektes LAN-Kabel, werden die WLAN-Clients trotzdem versuchen, sich zu diesem Access Point zu verbinden. Manche WLAN-Clients funktionieren und manche nicht.
Wie verhält sich das WLAN-Netz beim Einsatz des bintec WLAN Controllers?
Fällt der Access Point komplett aus, werden sich die WLAN-Clients mit dem nächsten, funktionierenden Access Point verbinden. Im Gegensatz zu der ungemanagten Lösung, bleibt der Ausfall jedoch nicht unbemerkt, sondern der WLAN Controller erkennt automatisch das Problem und meldet dem Administrator über E-Mail oder SNMP-Trap das Problem.
Liegt eine Leitungsunterbrechung vor, versucht der Access Point einige Male die Verbindung wiederherzustellen. Gelingt dies nicht, führt der Access Point einen Reset durch und stellt dann den Sendebetrieb ein. Dann versucht der Access Point weiter eine Verbindung zum WLAN Controller aufzubauen, um seine Konfiguration neu zu laden. Auch in diesem Fall wird der Administrator über E-Mail oder SNMP-Trap benachrichtigt.
In beiden Fällen leistet der bintec WLAN Controller einen erheblichen Beitrag zu einem stabilen und überwachten WLAN-Betrieb. Im Falle einer Leitungsunterbrechung sorgt der WLAN Controller durch das gezielte Ausschalten des defekten Access Points dafür, dass sich das WLAN-Netz selbst repariert.

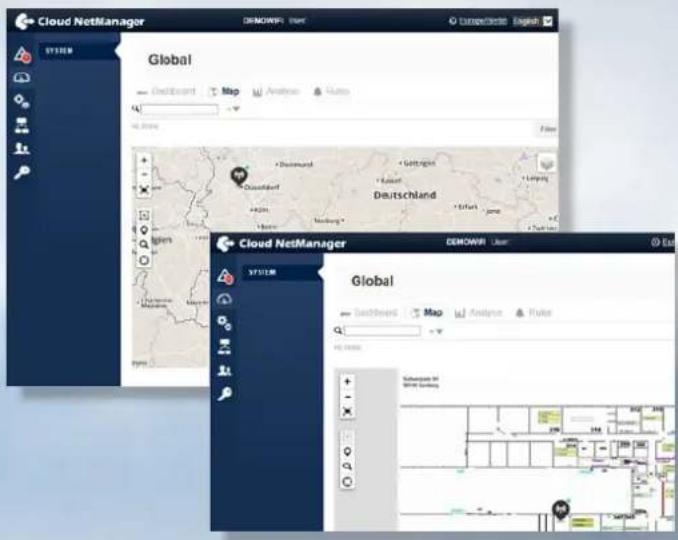

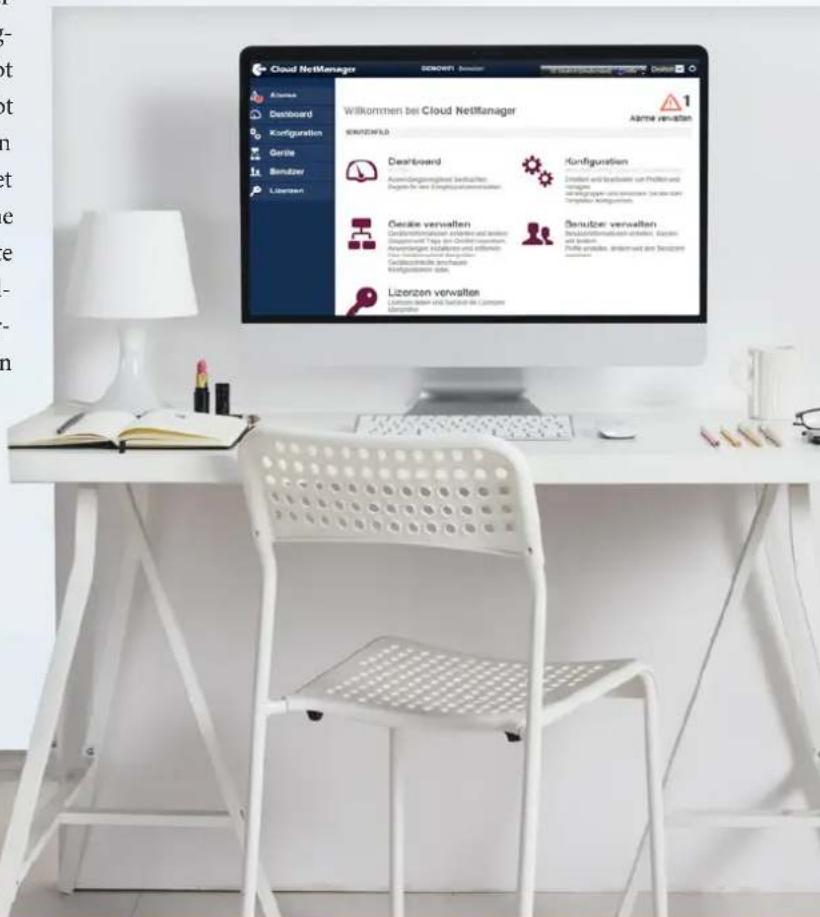

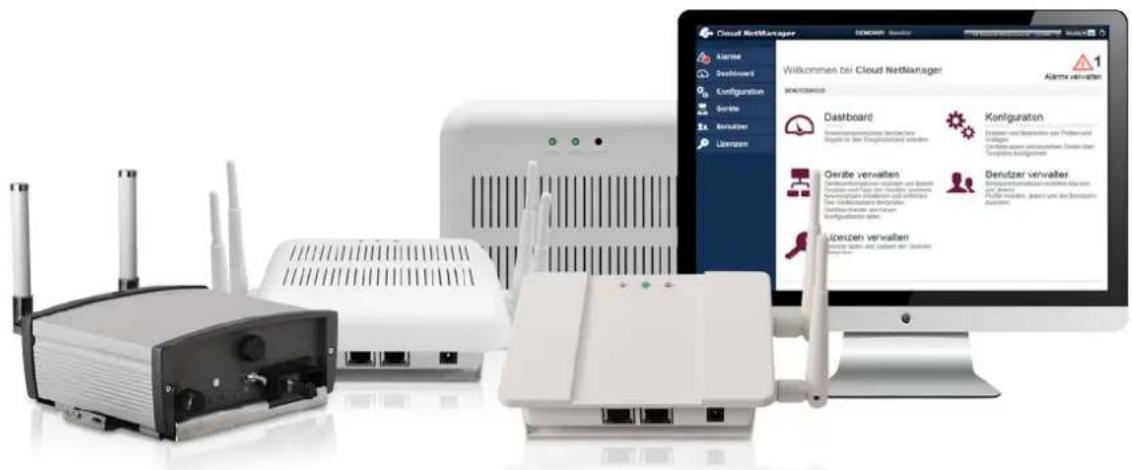

bintec Cloud NetManager
Für alle Unternehmensgrößen das perfekte WLAN-Management
Der Cloud NetManager ist ein zentraler WLAN Controller, der in der Cloud zur Verfügung (SaaS) steht und auf jährlicher Mietbasis genutzt werden kann. Sie benötigen vor Ort keinen lokalen WLAN Controller mehr. Ihre Access Points werden zentral aus der Cloud gemanagt.
Die Sicherheit Ihrer Daten steht dabei an erster Stelle. Es werden nur Statistik- und Konfigurationsdaten über eine sichere, verschlüsselte Verbindung in die Cloud übertragen. Die Daten Ihrer WLAN-Anwendungen verbleiben selbstverständlich in Ihrem lokalen Unternehmensnetz. Sollte aus welchen Gründen keine Verbindung zum Cloud NetManager über das Internet möglich sein, arbeiten die Access Points mit der letzten aktuellen Konfiguration weiter, auch nach einem Stromausfall.
Der Cloud NetManager ist sehr leistungsfähig und kann sowohl kleine Netze als auch sehr große Installationen managen. Darüber hinaus ist der Cloud NetManager hervorragend geeignet, WLAN-Netze zu verwalten, die auf mehrere Standorte verteilt sind.
Funktionell gibt es gegenüber einer lokalen Installation keine Abstriche, einige Details sind sogar noch praxisnäher realisiert. Das System kann in drei funktionelle Teile gegliedert werden. Das Konfigurationsmanagement erlaubt die templatebasierte Konfiguration von Geräten und erlaubt zudem die Strukturierung und Aufteilung des Netzes in Gruppen, denen entsprechende Eigenschaften zu geordnet werden können. Besonders interessant ist die automatische Erkennung neuer Geräte und die optionale, automatisierte Inbetriebnahme von Geräten. Dies ist besonders vorteilhaft beim Betrieb von mehreren Standorten, um neue Geräte oder Ersatzgeräte ohne technisches Personal vor Ort in Betrieb zu nehmen.
Das Alarmmanagement überwacht die wichtigsten Systemmerkmale und protokolliert eventuelle Bedrohungen im Netz, zum Beispiel die Erkennung von Rogue Access Points oder die Überlastung einzelner Access Points. Neben einer sofortigen Anzeige der Alarme und Warnungen im Dashboard, sind automatische Emailbenachrichtigungen und SNMP-Traps konfigurierbar.
Das Performance-Management ermöglicht nicht nur die Darstellung der aktuellen Leistungswerte, sondern erlaubt auch die Darstellung der Leistungswerte für zurückliegende Zeiträume von bis zu einem Monat. Damit sind zur Fehler-anaylse oder auch zur allgemeinen Kundeninformation wichtige Parameter wie Anzahl der Clients, Durchsatz, Nachbarschafts-APs, Verfügbarkeit des Netzes darstellbar. Fachhändler, die mehrere Kunden betreuen, können mehrere Accounts bzw. Mandanten anlegen, um jedes Kundennetz getrennt zu verwalten. Für den Kunden selbst
bintec Cloud NetManager
können weitere Benutzer angelegt werden, zum Beispiel mit reduzierten Rechten. Um die geografische Zuordnung der Geräte und Netze anschaulich darzustellen, ist es möglich, jeden Access Point auf einer Online-Karte entsprechend zu platzieren. Bei mehreren, überregionalen Standorten kann diese Kartendarstellung helfen, Fehler leichter örtlich einzugrenzen.
Falls mehrere Access Points am gleichen Standort platziert werden, so werden diese automatisch als Gruppe dargestellt. Durch Klicken auf die Gruppe öffnet sich eine Kartenansicht der Umgebung. In einer weiteren Ebene ist es möglich, einen Gebäudeplan für mehrere Stockwerke hochzuladen und die Access Points entsprechend zu platzieren.
bintec Virtual Cloud NetManager
Alternativ zur SaaS-Lösung in der Cloud gibt es den Cloud NetManager als virtuelle Lösung. Bei der virtuellen Lösung kann der Kunde seinen eigenen Server betreiben. Der Virtual Cloud NetManager eignet sich für Systemhäuser und Dienstleister, die ihren Kunden einen zentralen Service in ihrem eigenen Rechenzentrum anbieten möchten.
Die Kommunikation zwischen der Lokation des Endkunden und dem Rechenzentrum des Systemhauses kann über VPN-Leitungen realisiert werden. Eine weitere Zielgruppe für den Virtual Cloud NetManager sind Unternehmen, die den Server im eigenen lokalen Netzwerk installieren möchten.
Da der Virtual Cloud NetManager mandantenfähig ist, können mit einer Installation mehrere Kunden eines Systemhauses bedient werden. Der Betreiber des Virtual Cloud NetManager ist natürlich in der Pflicht, sich selbst um etwaige Updates und um die lückenlose Verfügbarkeit des Systems kümmern muss.
Im Gegenzug zum Cloud NetManager basiert das Lizenzmodell des Virtual Cloud NetManager auf Lizenzkosten pro Access Pont, die nur einmalig fällig sind.
Deshalb ist die lückenlose Überwachung des WLAN-Netzes so wichtig
Ständige Überwachung des WLAN-Netzes ist das A und O für seine stabile Funktionalität. Das gilt sowohl für die Komponenten der Netzwerkinfrastruktur (z. B. die Access Points), aber auch für die frühzeitige Störungserkennung die auch durch äußere Umstände hervorgerufen werden können. Das bintec WLAN Management bietet zahlreiche Möglichkeiten, das System zu überwachen und bei bestimmten, wichtigen Ereignissen, eine Alarmierung an den Administrator zu senden.
Bei der für die Basisfunktionen notwendigen Überwachung der Netzwerkinfrastruktur, übernimmt das bintec WLAN Management eine tragende Rolle und überwacht ständig die Funktion und Erreichbarkeit der gemanagten Access Points. Bei Fehlfunktion oder nicht Erreichbarkeit des Access Points wird dieser sofort deaktiviert und es wird der Administrator per E-Mail oder per SNMP-Trap benachrichtigt. Das Gleiche gilt für den Fall, dass der WLAN Backup-Controller aktiv wurde.
Mögliche Störungen durch andere WLAN-Geräte in der Umgebung ist ein weiterer Gesichtspunkt bei der Überwachung eines WLAN-Netzes. Das bintec WLAN Management kann hier entweder permanent im Hintergrund das Frequenzband scannen oder zeitgesteuert die Umgebung nach anderen WLAN-Geräten scannen. Das WIDS (Wireless Intrusion Detection System) ist wichtig für frühzeitige Erkennen von Bedrohungen und Funktionseinschränkungen.
Nachbar Access Point oder boshafter Rough Access Point – Das bintec WLAN Management kennt den Unterschied
Ein anderer Access Point, der von einem Betreiber aus der Nachbarschaft betrieben wird und eine andere Netzwerkkennung (SSID) verwendet, stellt kein Sicherheitsrisiko dar. Arbeitet diese Nachbar-AP allerdings mit einer hohen Feldstärke und auf dem gleichen Funkkanal wie eines unser APs, kann er die Leistungsfähigkeit unseres WLAN-Netzes beeinträchtigen. In diesem Fall sollte für den betroffenen Access Point unseres Netzes ein anderer Funkkanal gewählt werden.
Ein Rough Access Point hingegen verwendet die gleiche Netzwerkkennung (SSID), die auch unserer WLAN-Netz verwendet, obwohl dieser Access Point nicht durch unser bintec WLAN Management gemanaged wird. Ein derartiger AP kann einen Angriff auf unser WLAN-Netz darstellen und zielt darauf ab, unsere Clients mit diesem „fremden“ Rough AP verbinden, um möglicherweise vertrauliche Daten auszutauschen.
Neben der Erkennung von Bedrohungen (WIDS=Wireless Intrusion Detection System), kann der WLAN Controller Angriffe erkennen sondern gleich verhindern. Das eingebaute WIPS (Wireless Intrusion Protection System) erkennt z.B. wenn ein WLAN Client auffällig, z.B. durch das Senden von fehlerhaften Frames oder durch eine hohe Anzahl ungültiger Anmeldeversuche, und ignoriert diesen Client für eine gewisse Zeit. Damit wird das Ausspähen von Zugangsdaten verhindert und gleichzeitig das System vor Überlastung geschützt.
Active Clients
Neben diesen Funktionen gibt es weitere Monitormöglichkeiten, um den laufenden Betrieb zu überwachen. In der Übersichtsseite der „Active Clients“ können Sie sich anzeigen lassen, welche Clients aktuell mit dem WLAN-Netz verbunden sind und welche Datenmengen diese Clients abrufen. Gerade dieses Monitoring hilft bei der Fehlersuche in hochbelasteten Netzen.
Zentrales Update
Eine weitere in der Praxis sehr hilfreiche Funktionalität erlaubt es Ihnen, zentral für die gemanagden Access Points ein eventuell notwendiges Software-Update zu planen und durchzuführen. Dies ist besonders praktisch nach der Erstinstallation. Einfach die neuen Access Points auspacken, installieren und in Betrieb nehmen. Später kann dann die aktuelle Software-Version bequem über das bintec WLAN Management für alle Access Points installiert werden.
bintec Economy Access Points

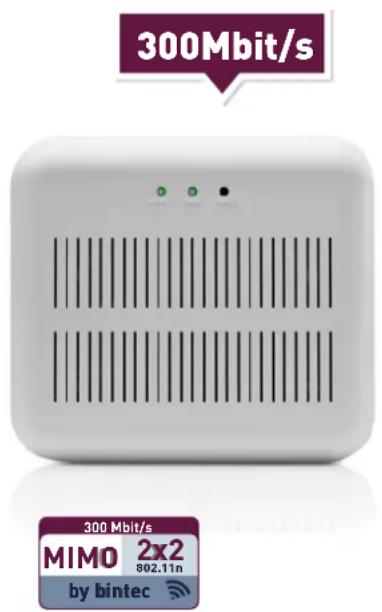

Der bintec W1001n ist ein managebarer Access Point mit einem Funkmodul und ist hervorragend geeignet für Anwendungen, die nur ein Frequenzband benötigen. Der bintec W1001n kann eigenständig als Access Point arbeiten oder durch einen zentralen bintec WLAN Controller gemanaged werden. Darüberhinaus kann der bintec W1001n selbstals WLAN Controller agieren (Master Access Point) und bis zu 6 APs managen.
▶ Single-Radio für 2,4-GHz-oder 5-GHz-Band
Bruttoübertragungsraten bis 300 Mbit/s (802.11n Mimo 2x2)
Stand-Alone Betrieb oder Betrieb mit WLAN Controller oder Cloud NetManager
1-Port Gigabit Ethernetanschluss mit PoE (Power over Ethernet)
Elegantes, unauffälliges Gehäusedesign für Wand- und Deckenmontage
Integrierte Mimo-Antennen für 2,4 und 5 GHz

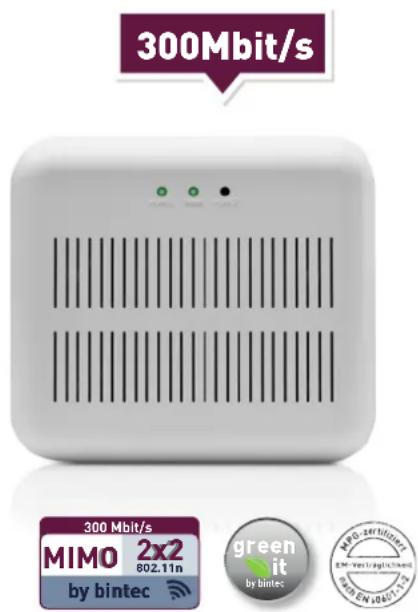

Der bintec W1003n ist ein .11n WLAN Access Point in kompakter Bauform mit einem Dual-Band-Funkmodul. Das Gerät ist ideal für WLAN-Infrastruktur-Lösungen, bei denen nur ein Frequenzband (2,4- oder 5-GHz) angeboten werden soll. Der bintec W1003n kann eigenständig als Access Point arbeiten oder durch einen zentralen bintec WLAN Controller gemanaged werden. Darüber hinaus kann der bintec W1003n selbst als WLAN Controller agieren (Master Access Point) und bis zu 6 APs managen.
▶ Single-Radio für 2,4-GHz-oder 5-GHz-Band
Bruttoübertragungsraten bis 300 Mbit/s (802.11n Mimo 2x2)
Stand-Alone Betrieb oder Betrieb mit WLAN Controller oder Cloud NetManager
1-Port Gigabit Ethernetanschluss mit PoE (Power over Ethernet)
Elegantes, unauffälliges Gehäusedesign für Wand- und Deckenmontage
Integrierte Mimo-Antennen für 2,4 und 5 GHz
Die Access Points bintec W1003n, W2003n, W2003n-ext, W2003ac und W2003ac-ext sind für den Einsatz im medizinischen Umfeld nach EN60601-1-2 zugelassen.
Der bintec W2003n ist identisch zum bintec W2003n aufgebaut, hat jedoch statt des internen Antennenarray vier externe Antennenschlüsse. Das Gerät kann entweder mit den mitgelieferten Dual-Band-Antennen betrieben werden oder mit abgesetzten Antennen. Durch die abgesetzten Antennen ist der bintec W2003n-ext auch hervorragend für den Aufbau von BridgeLink Verbindungen geeignet.
Dual-Radio für gleichzeitigen Betrieb auf 2,4-GHz- und 5-GHz-Band
Bruttoübertragungsraten bis 2x 300 Mbit/s (802.11n Mimo 2x2)
Stand-Alone-Betrieb oder Betrieb mit WLAN Controller oder Cloud NetManager
2-Port-Gigabit-Ethernetanschluss mit PoE (Power over Ethernet)
Vier externe Antennen mit RSMA-Anschluss für 2,4 und 5 GHz
Die Access Points bintec W1003n, W2003n, W2003n-ext, W2003ac und W2003ac-ext sparen automatisch Energie. Wenn kein Client verbunden ist, schaltet das Gerät automatisch nicht benötigte Schaltungsteile ab und schaltet auf Mimo 1x1 zurück. Die Gigabit-Ethernet-Ports unterstützen den Energy-efficient Standard 802.3 az für Ethernet Switches und tragen dazu bei, dass nur so viel Energie verbraucht wird wie nötig.

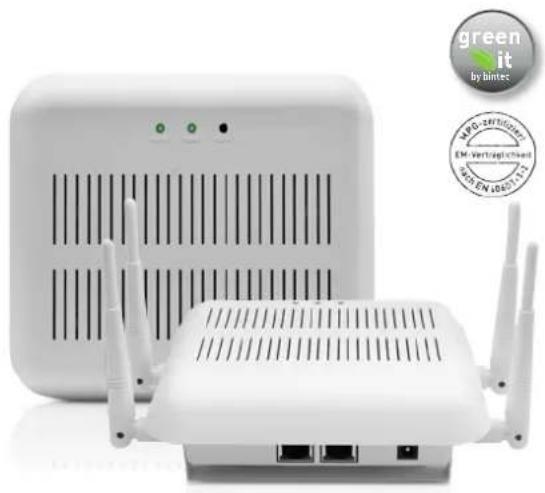

Access Points mit Funkstandard 802.11ac
Der bintec W2003ac ist ein Access Point, der den neuen Funkstandard nach 802.11ac unterstützt. Durch die zwei Funkmodule ist ein gleichzeitiger Betrieb im 2,4 GHz-und im 5 GHz-Band möglich. Das bintec Client Management sorgt dafür, dass der WLAN-Client immer mit maximaler Performance arbeiten kann. Die Mimo2x2 Technik erlaubt bei 802.11ac-Betrieb eine maximale Bruttorate von 867 Mbit/s. Die Mimo2x2 Technik mit zwei Sendestreams hat den großen Vorteil, dass das Gerät mit weit verbreiterter und sehr preiswerter PoE Infrastruktur (<12,4 Watt) auskommt. auskommt. Darüber hinaus ist die MIMO2x2-Technik ideal an die heutigen Smartphones und Tablet PCs angepasst, 802.11ac lediglich mit Mimo1x1 unterstützen.
Der bintec W2003ac ist mit internen Antennen oder als bintec W2003ac-ext mit externen Antennen lieferbar. Unterstützt werden sowohl der Cloud NetManager, der bintec WLAN Controller und die Master-AP-Konfiguration mit kostenloser WLAN Controller Lizenz für bis zu 6 APs.
Dual-Radio für den gleichzeitigen Betrieb auf dem 2,4GHz- und dem 5GHz-Band
802.11ac mit Mimo2x2 und maximal 867 Mbit/s Bruttorate
Stand-Alone-Betrieb oder Management über den Cloud NetManager oder dem bintec WLAN Controller
Access Point für Outdoor und Industrieanwendungen
Der WI1003n ist ein universell einsetzbare Access Point für Industrieanwendungen. Durch den großen Temperaturbereich von -20 bis + 50° C ist das Gerät hervorragend geeignet für Installationen in ungeheizten Werkhallen oder Lagerhäusern. Das kompakte und äußerst robuste Ganzmetallgehäuse sowie der stabile Aufbau des Gerätes ermöglicht dem Systemintegrator die Integration des Gerätes in Maschinen und Anlagen. Zahlreiche Montagemöglichkeiten angefangen mit einer diebstahlgesicherten Wandmontagemöglichkeit bis hin zur DIN-Rail Montage in Schaltschränken ergänzen die Möglichkeiten.
Funktionell ist der WI1003n weitgehend identisch mit den bintec Office Geräten der W-Serie. Das Gerät kann als WLAN Access Point sowohl mit einem WLAN Controller als auch Stand-Alone arbeiten. Im Bridge Mode können Funkverbindungen von einer oder zu bis 8 Gegenstellen aufgebaut werden.
Die WLAN Client Betriebsart eignet sich besonders für die Maschine-to-Maschine Koppelung. Als Besonderheit unterstützt der WI1003n im WLAN Client Mode Fast Roaming. Diese Funktionalität ermöglicht Anwendungen bei denen das Gerät auf einer Laufkatze oder einen fahrenden Gabelstabler betrieben wird.

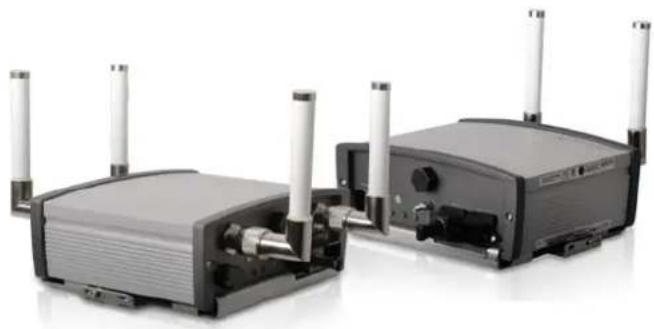

Die bintec WO-Serie ist für die Verwendung im Outdoor-Bereich. Die WO-Serie hat gegenüber dem WI1003n einen noch größeren Temperaturbereich von -25^ bis +70^ C und kann daher unter extremen Bedingungen im Industriebereich eingesetzt werden. Alle Steckverbinder sind gegen Feuchtigkeit und Eindringen von Wasser geschützt. Die wassergeschützten N-Antennenanschlüssen erfüllen höchsten Anforderungen und passen zum bintec Antennenprogramm. Die Stromversorgung erfolgt wahlweise durch Power over Ethernet (PoE) oder über eine Gleichspannung zwischen 12 und 24 Volt.
Die Geräte der WO-Serie können als WLAN Access Point sowohl mit einem WLAN Controller als auch Stand-alone Access Point arbeiten. Im Bridge Mode können Funkverbindungen von einer oder zu bis 8 Gegenstellen aufgebaut werden. Der WO1003n verfügt über ein Funkmodul mit .11n Technik und Mimo2x2. Der WO2003n hat zwei Funkmodule und lässt sich dadurch noch flexibler einsetzen.
Die Einsatzszenarien der Geräte sind vielfältig und reichen von der Realisierung hochperformanter Bridgelinks über mehrere Kilometer bis zu der Bereitstellung von flächendeckenden WLAN Netzen oder HotSpot-Lösungen im Außenbereich.
802.11abgn (2,4/5GHz)WLAN Access Point, WLAN Client, WLAN Bridge
Stabiles Gehäuse aus massiven Aluminium
Kompakte Abmessungen 150 mm x 120mm x 31 mm
▶ Temperaturbereich -20 bis +50°C
Schutzklasse IP40
Wand und DIN-Rail Montagemöglichkeit
802.11abgn (2,4/5GHz) WLAN Access Point, WLAN Client, WLAN Bridge
▶ Temperaturbereich -25°C bis +70°C
Schutzklasse IP65, spritzwassergeschützt
Wand und Mast Montagemöglichkeit
bintec bietet WLAN Technologie für jeden Bedarf
Welcher Access Point in der Nähe bietet die beste Leistung im Netz?
In einem WLAN Netz für Unternehmen übernehmen üblicherweise mehrere Access Points die Versorgung eines größeren Bereiches, um eine lückenlose Funkabdeckung zu erreichen. Die Software des WLAN Client entscheidet selbstständig, mit welchem Access Point er sich verbindet. Normalerweise wird das der Access Point mit dem stärksten Funksignal sein. Das bintec Client-Management verhindert, dass sich ein WLAN Client mit einem Access Point verbindet, der bereits mit vielen Clients stark beschäftigt ist. Somit ermöglicht das bintec Client-Management eine bessere Verteilung der Last und verhindert gleichzeitig eine Überlastung einzelner Access Points.
Was ist besser 2,4 GHz oder 5 GHz?
Wenn man WLAN einem breiten Publikum bereitstellen möchte, so wird man dies im 2,4GHz Netz lösen, und so- mit auch die Nutzung älterer Geräte sicherstellen.
Das 5 GHz Netz hat zwar eine geringere Reichweite, bietet aber mehr Bandbreite und ist damit deutlich leistungsfähiger. In vielen Fällen wird man einen Dual-Radio Access Points einsetzen, um gleichzeitig das 2,4 GHz und auch das 5 GHz Netz bereitzustellen. Die bintec Access Points der aktuellen Generation haben im 5 GHz Netz – im Vergleich zum 2,4 GHz Netz – eine doppelte Sendeleistung und kompensieren dadurch größtenteils den physikalischen Reichweiten-Nachteil. Dennoch werden sich viele WLAN Clients vorzugsweise mit dem 2,4 GHz Netz verbinden. Auch hier unterstützt das bintec Client-Management wieder aktiv die Clients, um sich mit dem 5 GHz Netz zu verbinden. Die Funktion „Client Band Select“ verschiebt Clients aktiv auf das 5GHz Netz und ermöglicht dadurch Entlastung im überfüllten 2,4 GHz Netz.
Hilfe, mein Nachbar bremst das WLAN Netz
WLAN Clients, die eine ältere WLAN Technologie verwenden (z.B. 802.11g) können unter ungünstigen Bedingungen die Leistungsfähigkeit des ganzen Netzes reduzieren. Derartige Situationen treten auch auf, wenn ein Client sich weit entfernt vom Access Point befindet und mit einer sehr geringen Geschwindigkeit verbunden ist. Dieser Client benötigt überproportional viel Übertragungszeit, um ein Datenpaket zu übertragen. Insbesondere, wenn sehr viele „schlechte“ Clients sich im Netz befinden wird dieser Effekt deutlich. Die Funktion „Airtime Fairness“ verteilt die verfügbare Übertragungszeit gleichmäßig unter allen Clients und hebt damit die Gesamtleistung des Netzes deutlich an.
Bedrohungen über die Luftschnittstelle
Das im bintec WLAN Controller integrierte WIDS (Wireless Intrusion Detection System) und WIPS (Wireless Intrusion Prevention System) bietet durch permanentes Scannen des Frequenzbandes im Hintergrund umfassende Sicherheit gegen vielfältige Angriffe über die Luftschnittstelle.
Wie viele WLAN Clients sollte man eigentlich auf einem Access Point zulassen?
Theoretisch kann ein Access Point bis zu 250 Clients verwalten. In der Regel wird man aber eine deutlich geringere Anzahl von Clients pro Access Point zulassen, um zu garantieren, dass die Clients mit genügend Bandbreite bedient werden können. Tests ergaben, dass 50 Clients problemlos und stabil an einem Access Point arbeiten und Daten empfangen können. Selbst die fehlerfreie Übertragung von Videos und Audiodaten war unter diesen Bedingungen möglich. Um höhere Datenraten zu erzielen, empfehlen wir für herkömmliche Office-Anwendungen eine maximale Anzahl von 30 Clients.
Das WLAN Monitoring zeigt Ihnen die Engpässe
Das WLAN Monitoring zeichnet wichtige Performance-Daten Ihres WLAN Netzes auf. Sie können nachträglich analysieren, wie viele Clients welchen Trafik verursacht haben. Diese Informationen gibt es für den WLAN Controller, jeden Access Point und für jedes Funkmodul. Die Analysemöglichkeit hilft Ihnen bei Ihrem Kunden Engpässe im Netz zu analysieren und entsprechende Gegenmaßnahmen zu ergreifen.
Sichere Lösungen für Gastnetze und BYOD Anwendungen
„Bring Your Own Device“ hält Einzug in die Unternehmenswelt
Das Thema „Bring Your Own Device“ oder kurz BOYD hat in den letzten Jahren durch die zunehmende WLAN-Verbreitung stark an Bedeutung gewonnen und sich zu einem Bestandteil moderner Unternehmenskommunikation entwickelt. Für das Unternehmen bedeutet die zunehmende Verwendung unternehmensfremder Endgeräte eine enorme, sicherheitsrelevante Herausforderung, bietet aber auch zahlreiche Chancen. Grundsätzlich muss jedoch geregelt sein, in welchem Maße Mitarbeiter ihre eigenen mobilen Devices für geschäftliche Zwecke nutzen können.
Egal ob Vorstand, Management, Angestellter, Kunde oder Besucher - private Endgeräte wie Smartphones oder Tablet-PC werden für mehr genutzt als für die Abfrage von E-Mails. Die Gefahr, dass durch die ins Unternehmensnetz eingebrachten, privaten Geräte Sicherheitslücken entstehen oder Firmendaten unautorisierten Nutzern zugänglich gemacht werden, müssen unbedingt berücksichtigt und in Lösungskonzepte eingebracht werden.
Neben rein organisatorischen Maßnahmen durch Richtlinien sind insbesondere IT-Konzepte zur Trennung bei der Welten notwendig. Der bintec WLAN Controller ist optimal für diese businessspezifischen Szenarien ausgelegt und bietet unter anderem die Möglichkeit mehrere virtuelle WLAN-Netze mit eigenen Kennungen (SSID) und eigenen Sicherheitsstufen gleichzeitig zu betreiben.
Somit kann eine sicherheitsrelevante Separierung der Verbindungen gewährleistet werden und eine klare Zuordnung der Nutzer erreicht werden. So können z.B. Gäste und Besucher Zugang zum Internet bekommen und via Gastzugang über dasselbe WLAN-Netz im Internet surfen, ohne auf vertrauliche Unternehmensdaten aus dem Mitarbeiternetz zugreifen zu können. Ebenso können unternehmensintern bestimmte Zugriffsrechte, etwa auf Abteilungsebene oder Mitarbeiterebene, verteilt werden.
bintec HotSpot Solution
„Surfen erwünscht!“
Die bintec HotSpot Solution ermöglicht den Betrieb eines gesicherten Internetzugangs für Gäste per WLAN – einfach eingerichtet, leistungsfähig, flexibel zu konfigurieren und unter Berücksichtigung der aktuellen gesetzlichen Anforderungen an den Datenschutz.
Der HotSpot kann als kostenloser oder kostenpflichtiger Dienst betrieben angeboten werden. Dem Betreiber stehen zahlreiche Authentifizierungsmöglichkeiten zur Verfügung um die Zugangsberechtigung zum Internet zu gestalten.
In einem Hotel beispielsweise kann die Rezeption jedem Gast beim Einchecken eine Zugang einrichten oder einen Gutschein aushändigen. Neben dieser klassischen Methode gibt es weitere automatisierte Möglichkeiten um einen Gastzugang zu erstellen, bei diesen Methoden ist keine Interaktion vom Betreiber notwendig.
Der Hotspot Server
Zum Betrieb der bintec HotSpot Solution ist neben dem Gateway ein HotSpot-Server erforderlich, der die Verwaltung der HotSpot-User übernimmt und sämtliche Daten speichert.
Als Betreiber eines HotSpots mieten Sie einen virtuellen Server in der Cloud – das bietet wirtschaftliche Vorteile und erfordert vom Betreiber wenig technisches Know-how. Der virtuelle Miet-Server befindet sich in einem modernen, hochverfügbaren Rechenzentrum, das über redundante Datenleitungen an das Internet angebunden ist.
Bereitstellung eines kostenlosen oder kostenpflichtigen Internetzuganges
Manuelle HotSpot Tickets, Gutscheinsystem und automatisierte Anmeldeverfahren
Login mit SMS Verifizierung
▶ Paypal Zahlungsschnittstelle
Das Design der Anmeldeseiten ist anpassbar an Ihre Bedürfnisse
▶ Weiterleitung auf Werbeseiten möglich
Optimiert für mobile Endgeräte (Tablet PCs, Smart Phones, ..)
Skalierbar für 30 bis 900 gleichzeitige Online Gäste
▶ Mehrere Standorte möglich (Filialfähig)
Mehrsprachig für ihre internationalen Gäste
Anwendungsbeispiel Forum Ludwigsburg
Alles unter einem Dach
Das Forum am Schlosspark gehört zu Deutschlands großen Veranstaltungshäusern. Mit Vollbühne ausgestattet, bietet es auf 5.000 Quadratmetern Fläche Platz für bis zu 3.000 Gäste. Ein flächendeckendes WLAN-Netz für den drahtlosen HighSpeed-Zugang ins Internet und den Zugriff auf veranstaltungsrelevante Daten erfüllt die technischen Service-Ansprüche für die Verbindung nach „draußen“.
Spielplan
Bisher war es nur möglich, bei Bedarf der einzelnen Veranstaltungen entsprechende WLAN-Zugänge für eine geringe Teilnehmerzahl bereitzustellen. Diese waren örtlich abhängig und standen nur punktuell in den betroffenen Räumlichkeiten zur Verfügung. Die individuellen Lösungen konnten meist nur mit einem erhöhten personellen und zeitlichen Aufwand umgesetzt werden.
Die Projektanforderung verlangte einen hohen Bedarf an großflächigen und zuverlässigen WLAN-Zugängen – inklusive möglicher Voucher-Bereitstellung. Zahlreichen Gästen sollte zukünftig eine WLAN-Verbindung für universelle Anwendungen bei den verschiedensten Veranstaltungen bereitgestellt werden. Bei zahlreichen Teilnehmern gilt es, das hohe Datenaufkommen sicher zu bewältigen – beispielsweise in den Pausen der Spielzeiten oder bei Firmen-Veranstaltungen.
Investitionssicher
Auch konnte bei der Auswahl der zukunftssicheren, ganzheitlichen Lösung das skalierbare Konzept punkten – denn das System ist jederzeit ohne Technologiewechsel auf bis zu 150 Access Points erweiterbar. Ein weiterer Entscheidungsfaktor war das unauffällige Design der Geräte – denn diese erlauben den nahezu unsichtbaren Einbau bei zusätzlich abschaltbarer LED-Betriebsanzeige und erfüllen so die Anforderungen für anspruchsvolle Umgebungen wie Konzertsäle.
Technische Akteure – schnell eingesetzt
Von der Planung bis zur Premiere waren es nur zwei Wochen. Die schnelle Umsetzung wurde durch die bereits vorhandene neue IT-Infrastruktur mit allen erforderlichen Netzwerkanschlüssen im Forum am Schlosspark ermöglicht. Hier wurden im Vorfeld zahlreiche neue Glasfaser- und Kupferleitungen verlegt sowie das Netzwerk durch moderne Netzwerk-Technik komplettiert.
Alle vorhandenen WLAN-Komponenten wurden ausnahmslos ersetzt. Die jetzige Lösung wurde vollständig neu geplant und die Erfahrungswerte des bisherigen Systems berücksichtigt. Für eine störungsfreie Funkabdeckung wurde vorab per Funkvermessung (Site Survey) Anzahl und Positionen der benötigten Access Points ermittelt. Insgesamt wurden 40 Wi-Fi-zertifizierte bintec W2003n-ext Access Points dezent in den Veranstaltungssälen und Foyers im Forum am Schlosspark installiert. Für den reibungslosen Internet-Zugang mit hohen Bandbreiten von bis zu 100 Mbit/s wurden insgesamt drei leistungsstarke Gateways bintec RXL12100 implementiert. Zwei Gateways werden redundant über das bintec-eigene BRRP-Protokoll verbunden und garantieren so eine hohe Ausfallsicherheit dank hundertprozentiger Systemstabilität. Mit dem bintec WLAN Controller, der über die Gateways bintec RXL12100 genutzt wird, werden alle angebundenen bintec Access Points ganz einfach und schnell konfiguriert sowie lückenlos überwacht.
Mobiler Internetzugang:
Ein dritter bintec RXL12100 dient als reines HotSpot Gateway. Das integrierte HotSpot Gateway des Routers ergänzt den WLAN Controller ideal und stellt zusammen mit der bintec HotSpot Lizenz ein drahtloses Gästenetz bereit, mit erforderlicher Authentifizierung des Gastes. Exklusiv für die Besucher können bei Bedarf pro Veranstaltung entsprechende Voucher-Kontingente vom Veranstalter gebucht werden. Somit können nun 900 Benutzer gleichzeitig und mit großer Performance das WLAN in allen Gebäuden nutzen.
Funkvermessung für eine optimale WLAN-Versorgung
Die Leistungsfähigkeit eines Datenfunksystems ist im wesentlichen von zwei Faktoren abhängig: Zum einen von der Integration des Funknetzes in die gesamte Datennetzstruktur, zum anderen von der Qualität der Funkversorgung. Um diese Versorgungs-Qualität in allen Arbeitsbereichen zu gewährleisten und den stabilen Betrieb des Datenfunknetzes zu sichern, ist eine sorgfältige Planung und fachgerechte Installation erforderlich.
Eine detaillierte und fachkompetente Funkvermessung, idealerweise schon im Vorfeld der Installation, hilft Ihnen bei der Definition von Standorten für Access Points, der Identifizierung von Störungsquellen sowie der Kompensation von möglichen Schwächen im Funknetz.
Als Hersteller und Entwickler von Wireless LAN- Systemen für professionelle Lösungen aller Art verfügt die bintec elmeg GmbH über modernste Mess- und Berechnungsverfahren sowie ein einzigartiges Praxiswissen. Wir bieten Ihnen mit diesem Dienstleistungsangebot maximale Präzision für beste Ergebnisse – natürlich auch in Kooperation mit Ihrem IT-Partner vor Ort.
Leistungen einer Funkvermessung
Im Rahmen einer Funkvermessung bieten wir Ihnen ein umfassendes, professionelles Spektrum an Teilleistungen:
Vor-Ort-Begehung (sofern möglich auch bei Simulation)
Funkvermessung oder Simulation der Versorgung
Markierung der Standorte (nur bei realer Messung)
▶ Definition der Antennen und Access Points
Nachbesprechung
Vollständiger Vermessungsbericht
Komplette Dokumentation
Antennenkonzepte
Nicht immer ist der beste Platz für einen Access Point auch der beste Platz, um eine optimale Leistung der WLAN-Infrastruktur zu erreichen – hier sind abgesetzte Antennen die Lösung. Das WLAN-Antennenportfolio von bintec elmeg bietet für jede Situation eine optimale Ergänzung zu den Access Points mit externen Antennenanschlüssen.
Das Portfolio umfasst neben Patch-Antennen auch Omni- und Dual-Band-Antennen oder Dual-Polarisationsantennen: Die 5 GHz-Dual-Polarisationsantennen sind z.B. speziell für Bridge-Links in Verbindung mit zwei 802.11n-Geräten konzipiert, die so zwei Streams gleichzeitig übertragen können.
Die hochwertigen Antennen optimieren die räumliche Ausdehnung des Wireless LAN oder vergrößern die Länge von Bridge-Strecken – optimiert für unterschiedliche Anforderungen.
Mit einer professionellen Funkausleuchtung können die optimalen Antennenplätze ermittelt werden.
Überblick Antennen
| Bezeichnung Art.Nr. | Innen-einsatz | Aussen-einsatz | Gewinn @2,4GHz Gewinn @5GHz Charakteristik Anschluss | ||
| ANT-Omni-8-Dual | 5510000234 | ● | ● | 8 dBm 8 dBm Rundstrahlend 1x N Buchse | |
| ANT-N-D-13/15-dual | 600513 | ● | ● | 13 dBm 15dBm | Richtantenne für einen Stream |
| ANT-N-11-5G-dualpol | 5500001542 | ● | 11 dBm | Richtantenne für zwei Streams | |
| ANT-N-20-5G-dualpol | 5500000551 | ● | 20 dBm | Richtantenne für zwei Streams | |
Überblick Kabel
| Bezeichnung Art.Nr. Länge | Dämpfung 2,4/5GHz | Anschluss Verwendung | |||
| CAB-RSMA-RTNC-0,2m | 600505 | 0,2 m 0,8/1 dBm | RTNS-Stecker/RSMA Stecker | Adapterkabel zum Anschluss von Antennen mit RTNC Buchse and AP mit RSMA Buchse | |
| CAB-RSMA-N-0,5m | 5500001541 | 0,5 m 1,5/2 dBm | N-Stecker / RSMA-Stecker | Adapterkabel zum Anschluss von Antennen mit N-Buchse an AP mit RSMA Buchse (z.B. W2003n-ext) | |
| CAB-N-3m | 5500000846 | 3 m | 1,1/1,6 dBm | N-Stecker / N-Buchse | N-Verlängerungskabel |
| CAB-N-6m | 5500000847 | 6 m | 1,8/2,7 dBm | N-Stecker / N-Buchse | N-Verlängerungskabel |
| CAB-N-9m | 5500000848 | 9 m | 3/4 dBm | N-Stecker / N-Buchse | N-Verlängerungskabel |
Überblick Blitzschutz
| Bezeichnung | Art.Nr. | Dämpfung 2,4/5GHz | Anschluss | Verwendung |
| ACC-EMP-N-dual | 600499 | 0,4/0,7 dBm | N-Stecker / N-Buchse | Empfehlenswert bei der Montage von Antennen im Aussenbereich |
WLAN BridgeLink Bundles
Die bintec BridgeLink Bundles verwenden moderne 802.11n Technik mit zwei Streams und sogenannte Dual-Polarisationsantenne um hohe Durchsatzraten zu er-
Sie können zwischen drei verschiedenen Bridgelink Bundle Angebote auswählen. Beim „WLAN Bridge-link Bundle W2003n (5510000358)“ wird der Access Point im Gebäude installiert und die Außenantenne über ein Kabel mit dem Access Point verbunden. Die 11dB/5GHz Dualpolarisations-Antenne ermöglicht gute Ergebnisse bis 300 Meter Entfernung.
Das WO-Bridgelink Bundle I (5510000384) besteht aus zwei WO1003n die zur direkten Montage im Außenbereich geeignet sind. Ein kurzes Antennenkabel stellt die Verbindung mit der 11dB Dualpolarisations-Antenne her. Dieses Brigdelink Bundle ist ebenfalls für kurze Distanzen geeignet.
Das WO-Bridgelink Bundle II (5510000383) beinhaltet eine größere Dualpolarisations-Antenne mit 20dB Gewinn und ist daher für größere Distanzen geeignet.
| ungsmerkmaleN Access Points | ||||||||
| bintecW1001n | bintecW1003n | bintecW2003n | bintecW2003n-ext | bintecW2003ac | bintecW2003ac-ext | bintecW11003n | bintecWO1003n/ WO2003n | |
| Anwendungsbereich | Economy AP | Economy AP | Business AP | Business AP | High Performance AP | High Performance AP | Industrie AP Outdoor AP | |
| Anzahl interner Funkmodule 1 1 2 2 2 | 1 WO1003n: 1; WO2003n: 2 | |||||||
| EEE 802.11 Funkstandards | a/b/g/n | a/b/g/n | a/b/g/n | a/b/g/n | a/ac/b/g/n | a/ac/b/g/n | a/b/g/n | a/b/g/n |
| Mimo-Technik 2x2 2x2 2x2 2x2 2x2 2x2 2x2 | ||||||||
| Bruttorate | bis zu300 Mbit/s | bis zu300 Mbit/s | bis zu 2x300 Mbit/s | bis zu 2x300 Mbit/s | 300 Mbit/s@ 2,4 GHz867 Mbit/s@ 5GHz | 300 Mbit/s@ 2,4 GHz867 Mbit/s@ 5GHz | bis zu300 Mbit/s | bis zu2 x 300 Mbit/s |
| Betrieb im 2,4 und 5GHz Band gleichzeitig | - | - | ● | ● | ● | ● | - | - / ● |
| Betrieb WLAN off / AP / Bridge / Client | ● / ● / ● / ● | ● / ● / ● / ● | ● / ● / ● / ● | ● / ● / ● / ● | ● / ● / -/- | ● / ● / -/- | ● / ● / ● / ● | ● / ● / ● / ● |
| Betrieb als Stand-alone AP / Managed durch CloudNetManager, WLAN Controller, Master-AP | ● / ● / ● / ● | ● / ● / ● / ● | ● / ● / ● / ● | ● / ● / ● / ● | ● / ● / ● / ● | ● / ● / ● / ● | ● / ● / ● / ● | ● / ● / ● / ● |
| Multi-SSID (max. 16 SSIDs je Funkmodul) | ● | ● | ● | ● | ● | ● | ● | ● |
| Sicherheit | ||||||||
| WPA/WPA2 Personal / Enterprise Mode | ● / ● | ● / ● | ● / ● | ● / ● | ● / ● | ● / ● | ● / ● | ● / ● |
| VLAN (bis zu 32) | ● | ● | ● | ● | ● | ● | ● | ● |
| WIDS/WIPS(Wireless Intrusion Detection/WirelessIntrusion Protection) | ● | ● | ● | ● | ● | ● | ● | ● |
| Software / Management | ||||||||
| HotSpot Betrieb (Lizenz notwendig) | ● | ● | ● | ● | ● | ● | ● | ● |
| Aktives Clientmanagement und Überlastschutz | ● | ● | ● | ● | ● | ● | ● | ● |
| Automatisches Clientmanagement | ● | ● | ● | ● | ● | ● | ● | ● |
| Fast Roaming (AP mode) mit IAPP für VoWLAN | ● | ● | ● | ● | ● | ● | ● | ● |
| Konfig. über HTTP, HTTPS, SSH, Telnet, SNMP | ● | ● | ● | ● | ● | ● | ● | ● |
| Integr. WLAN Controller für bis zu 6 AP (Master AP) | ● | ● | ● | ● | ● | ● | ● | ● |
| Hardware | ||||||||
| Antennen | 2 x intern | 2 x intern | 4 x intern | RSMA-Anschluss4 x extern | 4 x intern | RSMA-Anschluss4 x extern | RSMA-Anschluss2 x extern | RSMA-Anschluss2 x extern |
| Ethernet-Ports | 1x 1000BASE-T | 1x 1000BASE-T | 2x 1000BASE-T | 2x 1000BASE-T | 2x 1000BASE-T | 2x 1000BASE-T | 2x 1000BASE-T | 2x 1000BASE-T |
| Energieeffizientes Schaltnetzteil | optional | optional | optional | optional | optional | optional | optional | - |
| Power Over Ethernet gemäß IEEE 802.3af | ● | ● | ● | ● | ● | ● | ● | ● |
| Konform zur R&ITTE-Direktive 1999/5/EG | ● | ● | ● | ● | ● | ● | ● | ● |
| Medizin-Zulassung nach EN 60601-1-2 | - | ● | ● | ● | ● | ● | - | - |
| Green IT (u.a. Mimo Shift-Down und Ethernetnach 802.3az) | - | ● | ● | ● | ● | ● | ● | ● |
| Temperaturbereich | 0°-40°C | 0°-40°C | 0-40°C | 0°-40°C | 0°-40°C | 0°-40°C | -20° - +50°C | -25° - +70°C |
| Schutzklasse/Verwendung | indoor | indoor | indoor | indoor | indoor | indoor | IP 40 | IP 65 |
| Artikel Nr. | 5510000173 | 5510000321 | 5510000324 | 5510000325 | 5510000395 | 5510000396 | 5510000371 | W72683n: 551000178W72683n: 551000060 |
Leistungsmerkmale
WLAN Access Points
FLEXIBLE
KOMMUNIKATIONSLÖSUNGEN
DIE IHR WACHSTUM BERÜCKSICHTIGEN.
bintec WLAN Lösungen
bintec W-Serie: Die optimale WLAN-Lösung für KMU und Unternehmenszentralen, die eine langfristige, sichere, stabile und flexible Lösung suchen, die sich den Anforderungen der Unternehmenskommunikation anpasst.
Ihr Systemhaus berät Sie gern!
bintec elmeg
