BEDIENUNGSANLEITUNG BioniQ 1001 A-Rival

Benutzerhandbuch – Hardware

BioniQ 1001

Deutsch / Android 4.2.2

Vielen Dank, dass Sie sich für ein a-rival Produkt entschieden haben.

Eine gute Wahl. Wir wünschen Ihnen viel Spaß damit.

Im Falle eines Falles sind wir natürlich auch nach dem Kauf für Sie da.

Bei technischen Fragen und/oder Problemen erreichen Sie uns per Telefon unter +49 (0)511 / 270 496 90 oder E-Mail unter:

[e-mail].

Benötigen Sie weiteres Zubehör, z.B. ein 220V Netzteil? Bestellung bitte über unsere Webseite www.a-rival.de

Handbücher für andere Sprachen sowie ausführlichere Anleitungen finden Sie zum Download ebenfalls auf www.a-rival.de

Wichtig Info zur Entsorgung von Altgeräten

(anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Auf dem Gerät, der Verpackung oder in beigelegten Handbüchern dieses Produktes zeigt das Symbol der durchgestrichenen Mülltonne an, dass dieses Produkt nicht zusammen mit dem normalen Hausmüll entsorgt werden darf!

Tragen auch Sie mit dem ordnungsgemäßen Entsorgen des Gerätes zum Schutz der Umwelt und der Gesundheit Ihrer Mitmenschen bei. Schützen Sie natürlichen Ressourcen, Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern! Trennen Sie Elektroschrott von anderen Abfällen und entsorgen Sie diese bitte über Ihr örtliches kostenloses Rücknahmesystem. Weitere Informationen zum Recycling erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben, dem Geschäft in dem Sie das Produkt gekauft haben oder beim Hersteller.

Wichtig Info zur Entsorgung von Akkus

(anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Sammelsystem)

Auf dem Akku, der Verpackung oder in beigelegten Handbüchern dieses Produktes zeigt das Symbol der durchgestrichenen Mülltonne an, dass der Akku zu diesem Produkt nicht zusammen mit dem normalen Hausmüll entsorgt werden darf!

Ein zusätzliches chemisches Symbol Pb (Blei), Hg (Quecksilber) und Cd unter der durchgestrichenen Mülltonne bedeutet, dass der Blei-, Quecksilber- und Cadmium-Gehalt, des Akkus über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten liegt. Wenn Akkus nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit oder Umwelt schaden.

Tragen auch Sie mit dem ordnungsgemäßen Entsorgen der Batterie / des Akkus zum Schutz der Umwelt und der Gesundheit Ihrer Mitmenschen bei. Schützen Sie natürlichen Ressourcen, Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern! Trennen Sie Akkus von anderen Abfällen und entsorgen Sie diese bitte über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem. Weitere Informationen zum Recycling erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben, dem Geschäft in dem Sie das Produkt gekauft haben oder beim Hersteller.

WICHTIG: der eingebaute Akku in diesem Produkt ist nicht austauschbar. Bitte kontaktieren Sie hierzu den Hersteller.

Inhalt

Inhalt....3

1 Einführung 4

1.1 Danke....4
1.2 Vorsichtsmaßnahmen....4
1.3 Sicherheitshinweise....5
1.4 Abkürzungen/Begriffserklärung 6

2 Kurze Einführung in das MID 6

2.1 Produktübersicht....6

2.2 Verwendung und Vorbereitung des MID 8

3 Fehlerbehebung 8

4 Technische Daten....8

1 Einführung

1.1 Danke

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bei dem Produkt handelt es sich um ein MID (Mobile Internet Device), also ein handliches, tragbares Gerät, mit dem Sie unterwegs auf das Internet zugreifen können. Es verfügt über ein hochauflösendes Touch-LCD zum Betrachten von Videos und Fotos in High Definition (HD). Es unterstützt die Installation mehrerer Anwendungen aus den Bereichen Office und Entertainment. Die benutzerfreundliche Bedienoberfläche ermöglicht ein vollkommen neues Benutzererlebnis.

Dieses Handbuch stellt Ihnen systematisch die diversen Funktionen und die Handhabung des Gerätes vor. Lesen Sie diese Anleitung vor der Verwendung sorgfältig durch.

1.2 Vorsichtsmaßnahmen

Wartung und Reparatur

• Achten Sie darauf, dass das Gerät trocken bleibt. Achten Sie darauf, dass das Gerät, die Batterie und das Ladegerät nicht mit Wasser oder Wasserdampf in Berührung kommen, und bedienen Sie das Gerät oder das Ladegerät nicht mit nassen Händen, damit es nicht zu einem Kurzschluss oder zu einem Geräteausfall durch Korrosion kommt. Außerdem besteht so die Gefahr eines Stromschlags.
• Bitte vermeiden Sie starke Stöße oder Erschütterungen, um einen Ausfall des Gerätes, der Batterie und des Ladegerätes sowie Feuer oder Explosionen zu vermeiden.
• Bitte setzen Sie das Gerät keinen niedrigen oder hohen Temperaturen aus. Anderenfalls könnte das Gerät, die Batterie oder das Ladegerät ausfallen, Feuer fangen oder explodieren.
• Bitte achten Sie darauf, das MID nicht zu stoßen, zu werfen, mit spitzen Gegenständen in Berührung zu bringen, fallen zu lassen, zu quetschen oder zu verbiegen.
• Bitte zerlegen Sie das Gerät und das Zubehör nicht selbst. Andernfalls verliert das Gerät und das Zubehör die Werksgarantie.

1.3 Sicherheitshinweise

Lesen Sie bitte vor der Verwendung des MID die Informationen in diesem Abschnitt durch und achten Sie darauf, dass Ihre Kinder diese Informationen ebenfalls zur Kenntnis nehmen. Weitere Informationen erhalten Sie in den Sicherheitsanweisungen und in den Angelegenheiten, die Ihrer Aufmerksamkeit bedürfen.

• Bitte das MID nicht während des Fahrens (PKW etc.) verwenden, um Ihre Fahr-sicherheit nicht zu beeinträchtigen.
• Beachten Sie in medizinischen Einrichtungen bitte die herrschenden Bestimmungen und Vorschriften. Schalten Sie Ihr MID in der Nähe von medizinischen Geräten aus.
• Bitte schalten Sie beim Einsteigen in ein Flugzeug das MID aus oder aktivieren Sie den Flugmodus damit die Funksignale nicht die Steuerung des Flugzeugs beeinträchtigen.
• Bitte schalten Sie das MID in der Nähe von elektronischen Präzisionsgeräten aus, da es sonst zu einem Ausfall dieser Geräte kommen kann.
• Bitte zerlegen Sie das MID und das Zubehör nicht selbst. Wartungsarbeiten am MID dürfen ausschließlich von dazu autorisierten Fachleuten durchgeführt werden.
• Bitte bringen Sie das MID nicht in die Nähe von magnetischer Ausrüstung, da die Magnetfelder die Daten auf dem magnetischen Datenträger des Gerätes löschen können.
• Bitte verwenden Sie das MID nicht an Orten mit hohen Temperaturen oder in der Nähe von brennbarem Gas (wie nahegelegene Tankstellen).
• Bitte bewahren Sie das MID außerhalb der Reichweite von Kindern auf. Lassen Sie Kinder das MID nicht ohne Aufsicht bedienen.
• Beachten Sie während der Verwendung dieses MID auf entsprechende Gesetze und Bestimmungen sowie die Privatsphäre und Rechte anderer Personen.
• Bitte befolgen Sie genau die entsprechenden Beschreibungen zur Verwendung von USB-Datenleitungen in diesem Handbuch da das MID oder der PC sonst beschädigt werden kann.
• Bitte benutzen Sie das MID nicht in feuchter Umgebung wie z. B. im Badezimmer usw. und achten Sie darauf, dass das MID nicht nass wird. Das Reinigen mit Wasser oder Reinigungsmitteln sollte ebenfalls vermieden werden.

1.4 Abkürzungen/Begriffserklärung

Abkürzung des Begriffs	Vollständige Bezeichnung	Definition
MID	Mobile Internet Device	Mobiler Internet-Terminal
WLAN	Wireless Local Area Network	Drahtloses, lokales Netzwerk gemäß IEEE 802,11b Standard
TF	TransFlash	Alternative Bezeichnung für Micro SD, Superminiatur-Speicherkarte
HDMI	High Definition Multimedia Interface	Hochauflösende Multi-Media-Schnittstelle

2 Kurze Einführung in das MID

2.1 Produktübersicht

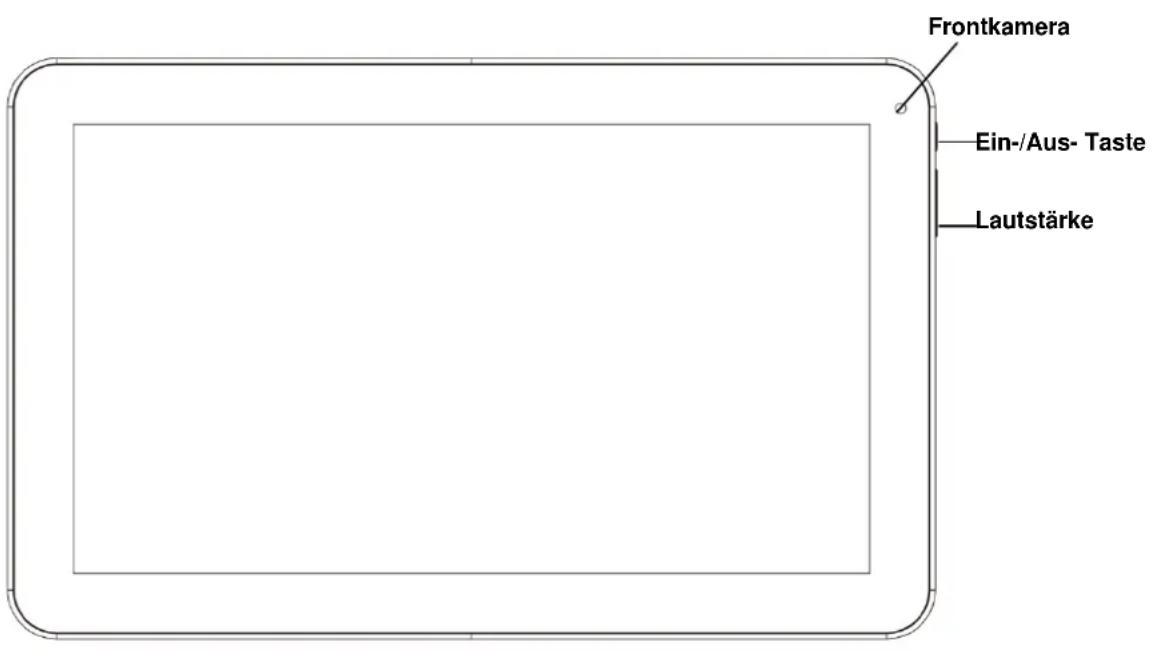

BioniQ Frontansicht:

Frontkamera Ein-/Aus- Taste Lautstärke

Abbildung 2-1

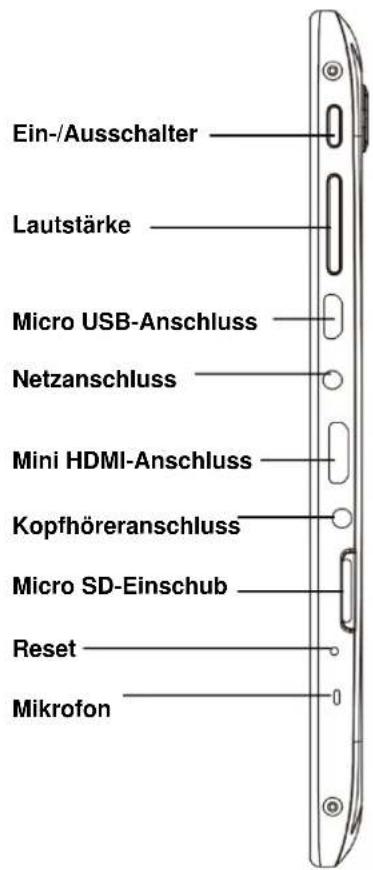

BioniQ Seitenansicht links:

Ein-/Ausschalter Lautstärke Micro USB-Anschluss Netzanschluss Mini HDMI-Anschluss Kopfhöreranschluss Micro SD-Einschub Reset Mikrofon

Abbildung 2-2

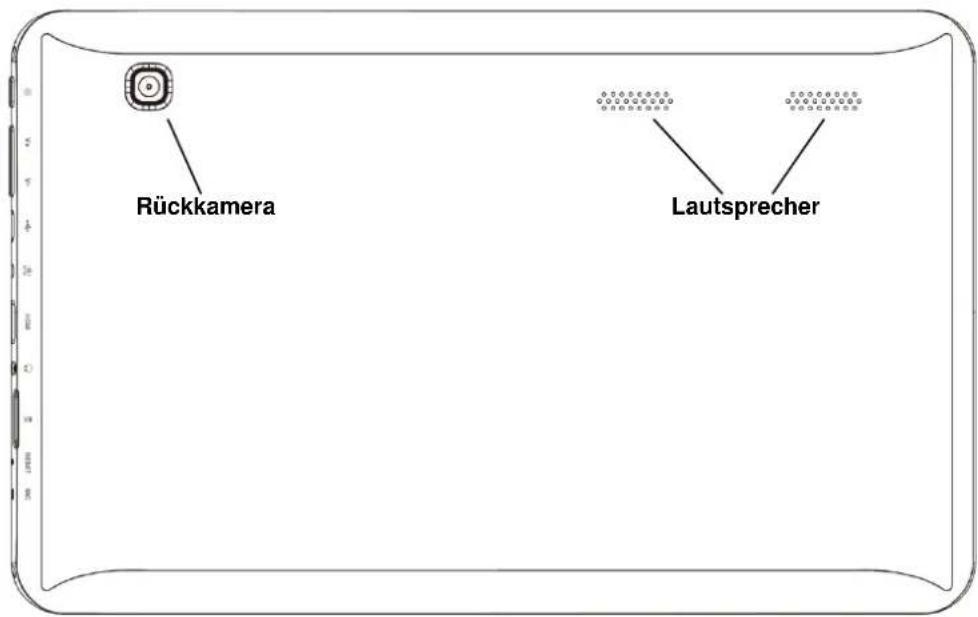

BioniQ Ansicht Rückseite:

Rückkamera Lautsprecher

Abbildung 2-3

2.2 Verwendung und Vorbereitung des MID

Aufladen der Batterien

Vor der ersten Anwendung des MID muss die Batterie aufgeladen werden.

Verwenden Sie hierfür das Netzteil.

Laden Sie die Batterie für mindestens vier Stunden, bis sie vollständig aufgeladen ist.

3 Fehlerbehebung

Langsamer Erststart des MID/Tablets

Nach einer Systemaktualisierung installiert das MID die vorinstallierten Software-Anwendungen für ca. 2-3 Minuten und läuft anschließend schneller.

Schwaches 3G-Netzwerksignal für MID (NUR bei Verwendung eines externen 3G-Dongles)

Achten Sie darauf, dass die Antenne des externen 3G-Dongles nicht verdeckt ist.

Sie könnte sich im signallosen Zustand befinden wenn das Signal schwach oder nur schlechter Empfang vorhanden ist.

Das MID kann keine WLAN-Verbindung herstellen

Überprüfen Sie, ob der WLAN-Router, der den Netzwerk Dienst bereitstellt, ordnungsgemäß funktioniert.

Achten Sie darauf, dass das MID und der WLAN-Router einen gewissen Abstand zueinander haben, dass keine Wand oder andere Hindernisse dazwischen liegen.

Überprüfen Sie, ob der Benutzername und das Passwort korrekt eingegeben wurden.

MID/das Tablet fühlt sich heiß an

Wenn mehrere Anwendungen gleichzeitig ausgeführt werden, oder der Bildschirm auf hellster Stufe eingestellt ist oder das MID aufgeladen wird, ist dieser Zustand normal.

Das System funktioniert nicht richtig

Die Installation einiger Anwendungen von Drittanbietern kann zu einem Systemausfall führen. Drücken Sie in diesem Fall die „Zurücksetzen-Taste“ (neben dem HDMI-Anschluss), um das System zurückzusetzen.

Es können keine eMails erstellt oder Anwendungen registriert werden

Überprüfen Sie, ob Ihr Netzwerk ordnungsgemäß mit dem Internet verbunden ist.

Überprüfen Sie, ob das E-Mail-Programm korrekt eingerichtet wurde.

Überprüfen Sie, ob Ihre Systemzeit und die lokale Zeit übereinstimmen.

4 Technische Daten

Produktparameter

Typ	Details	Beschreibungen
Grundparameter	MID-Modell	BioniQ 1001
	CPU-Typ	Amlogic ATM7021, Dual Cortex-A9
	CPU-Geschwindigkeit	Dual 1,3 GHz
	DDR3	1 GB DDR3
	NAND FLASH	8 GB
	Version des Betriebssystems	Android 4.2.2
	Netzwerk-verbindungen	WIFI802.11b/g/n3G-USB-Dongle (nicht im Umfang enthalten)(WCDMA/EVDO/TD-SCDMA)
	Bluetooth	3.0
	USB-Schnittstelle	Micro-USB
	HDMI-Schnittstelle	HDMI 1.4a
	Akku	Lithium-Ionen-Polymerakku, 3,7 V/5000 mAh
	Netzteil	Eingang: AC 100 V-240 V; Ausgang: DC 5 V, 2 A
	Externe Speicherkarte	Unterstützt SDHC/SD
	Kamera	Vorne: 0,3 MegapixelHinten: 2 Megapixel
Äußere Form	LCD	25,5 cm / 10,1 Zoll (16:9), 1024 * 600
	Abmessungen	260 * 163 * 9,7 mm (ca.)
	Gewicht	580 g (ca.)
	Video	Unterstützt MPEG,H.263/H.264, MVC usw. (Bis zu 1080P)
Anwendung	Audio	Unterstützt MP3, WMA, WAV, OGG, APE usw.
	Spiele	Unterstützt Programme von Drittanbietern
	Eingabe-methode	Android-Tastatur
	Fotos	Unterstützt das Durchsuchen nach BMP, JPG, GIF, PNG, APE usw.

Hotline: [phone]

Adresse und Kontaktdaten:

First Service

Kleine Düwelstr. 21

DE-30171 Hannover

Fax: [phone]

Baros GmbH. Kleine Düwelstraße 21. 30171 Hannover

Garantieerklärung

Bitte verwahren Sie den Kaufbeleg für dieses Gerät für die Dauer der Garantie auf, da er bei einer eventuellen

Reklamation beigefügt werden muss.

Sie (der Endverbraucher) erhalten 24 Monate Garantie mit beginn des

Verkaufsdatums. Der Artikel wurde unter Anwendung modernster

Herstellungsverfahren gefertigt und strengen Qualitätskontrollen unterzogen.

Sollten während der Garantiezeit, Mängel auftreten, wenden Sie sich bitte ausschließlich an den Hersteller und nicht an Ihren Händler, wo das Produkt bezogen wurde.

Hotline: 0511 - 270 496 90 oder [e-mail]

Die Garantie gilt nicht für Schäden, die durch unsachgemäße Behandlung oder durch äußere Einwirkung (Wasser, Sturz, Sonne, Schlag oder Bruch) verursacht wurden.

Kundenservice/Kontakt

Sollte Ihr Gerät einen Defekt aufweisen/Sie ein Problem damit haben, schicken Sie uns das Gerät bitte unter

Berücksichtigung der folgenden Punkte an die unten stehende Adresse.

1. Senden Sie uns Ihr Gerät immer im Originalkarton zu.

2. Fügen Sie ein Anschreiben mit einer Fehlerbeschreibung und Ihrer vollständigen Adresse sowie

3. einer Kopie des Kaufbeleges bei.

4. Frankieren Sie das Paket, welches Sie an uns senden

(ausreichend Porto).

Anschrift des Service Centers:

First Service Center. Kleine Düwelstr. 21. 30171 Hannover

Telefonisch erreichen Sie unsere Hotline unter: +49 (0)511 - 270 496 90

sowie über

Fax +49 (0)511 - 161 253 6 und eMail: [e-mail]

Konformitätserklärung gemäß dem Gesetz über Funkanlagen und Telekommunikationsendeinrichtungen (FTEG)

Wir,

Baros GmbH, Kleine Düwelstr. 21, 30171 Hannover

erklären in alleiniger Verantwortung, dass dem Produkt

a-rival Pad-FMD 1001

die Konformität mit den folgenden Normen und/oder anderen normgebenden Dokumenten bescheinigt wird:

Gesundheit und Sicherheit gemäß § 3 (1) 1. (Artikel 3 (1) a))

EN 60950-1:2006+A11:2009+A1:2010+A12:2011

EN 62311:2008

Elektromagn. Verträglichkeit § 3 (1) 2, Artikel 3 (1) b))

Die Bestimmungen der Richtlinie 2004/108/EG in Übereinstimmung mit folgenden Normen sind eingehalten: EN 301 489-1 V1.9.2 (2011-09), EN 301 489-17 V2.1.1 (2009-05),

EN 55022:2010, EN 55024:2010, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008

Maßnahmen zur effizienten Nutzung des Funkfrequenzspektrums Luftschnittstelle bei Funkanlagen gemäß § 3(2) (Artikel 3(2))

ETSI EN 300 328 V.1.7.1 (2006-10)

Netzteil: Model JSK18-050200

Der Anhang I der Richtlinie 2006/95/EG ist eingehalten

EN 60950-1:2006+A11+A1+A12

EN 60065:2002+A1+A11+A2+A12

Öko-Design Konformitätsbewertung

Regulierung EC No. 278/2009 und Direktive 2009/125/EC

Hiermit erklären wir, dass alle wesentlichen Testreihen ausgeführt wurden und dass das oben genannte Produkt alle wesentlichen Anforderungen der Richtlinien 1999/5/EC, 2006/95/EC entspricht.

RoHS Konformität

Wir erklären hiermit, dass alle hergestellten Produkte RoHS konform gemäß der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 08.06.2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro-und Elektronikgeräten sind.

(Ort, Datum der Ausstellung)

(Alexander Osberger, Geschäftsführer)
