BEDIENUNGSANLEITUNG SAT Modulator HF-2 Wentronic

Ihr Stereo RF Modulator bereichert Ihr Audio/Video Equipment. Mit seiner Breitbandabdeckung von VHF und UHF Kanälen sowie den stufenlos manuell einstellbaren Sonderkanälen ist die Einstellung und Bedienung sehr einfach.

1.2 Einsatzmöglichkeiten

Audio-/Videomodulator zum Anschluss an ein TV-Gerät oder zur Einspeisung in eine Gemeinschaftsanlage. Am Eingang wird beispielsweise eine CCD-Kamera, ein Videorecorder, ein DVD-Player oder ein ähnliches Gerät angeschlossen. So kann mit einer Kamera ein Kinderzimmer, ein Hauseingangsbereich oder ein sonstiger sensibler Bereich überwacht werden. Ausgangsseitig wird mittels einfachster Programmierung ein Kanal im UHF/VHF-Bereich eingestellt, der ansonsten nicht belegt ist. Das Signal wird dann in eine Hausverteilanlage (Kabel-TV, SAT oder terrestrisch) eingespeist und steht so allen angeschlossenen Teilnehmern zur Verfügung.

Es kann aber auch einfach in den terrestrischen Eingang eines Multischalters eingespeist werden, um es in einem SAT-ZF-Verteilsystem auf alle Ausgänge eines Multischalters zu legen.

1.3 Hauptfunktionen

1. VHF Kanal- / UHF Kanal- / stufenweise einstellbare Kanalmodulation für PAL B/G Standard
2. Europäisches und italienisches System wählbar
3. Stereoton durch Cinchanschlüsse
4. 3-Punkt LED Display für den Ausgangskanal
5. RF IN zu TO TV Anschlüsse können durchgeschliffen werden
6. kostensparend für Ihr Kabel-TV System

1.4 Allgemeine Hinweise

Mit Ihrem SAT MODULATOR HF-2 stereo sind Sie in der Lage die Signale Ihrer Audio/Video Ausgabegeräte (z.B. Videorecorder, DVD-Player, SAT-Receiver, Camcorder oder Überwachungskamera) über Antennensignale in Ihr Hausnetz einzuspeisen, das diese auf allen Fernsehern empfangbar macht. Der HF-2 stereo ist speziell für den Gebrauch mit Geräten ohne eigenen Modulator vorgesehen und verteilt auch TV Signale.

Das Gerät wurde getestet und genügt den Anforderungen für Klasse B - digitale Elektrogeräte gemäß den Bestimmungen der FCC, BZT und CE EMC Richtlinien.

Diese Anforderungen werden erfüllt um einen angemessenen Schutz gegen störende Bildinterferenzen in der Hausinstallation zu gewährleisten.

1.5 Sicherheitshinweise

Bitte lesen Sie die Sicherheitshinweise vor der Inbetriebnahme des Gerätes sorgfältig durch! Bei längerer Abwesenheit oder Gewitter ziehen Sie den Netzstecker des Gerätes aus der Wandsteckdose

• Netzgerät: Achten Sie darauf, dass das Anschlusskabel des Netzgerätes so verlegt wird, dass es niemanden behindert und nicht beschädigt wird. Das Gerät darf nicht mit einem defekten Anschlusskabel in Betrieb genommen werden!
• Reinigung: Vor dem Reinigen des Gerätes ziehen Sie den Stecker des Netzgerätes. Benutzen Sie ein trockenes oder leicht angefeuchtetes Tuch und achten Sie darauf, dass keine Feuchtigkeit in das Gerät eindringt!
• Gegenstände im Gerät: Achten Sie darauf, dass keine Gegenstände in die Lüftungsschlitze und Öffnungen gelangen können. Es besteht Lebensgefahr durch einen elektrischen Stromschlag!
• Reparatur: Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Durch einen unsachgemäßen Fremdeingriff erlischt der Garantieanspruch, und die Sicherheit des Gerätes kann nicht mehr gewährleistet werden! Öffnen Sie niemals selbst das Gehäuse.
• Gehäuse des Gerätes: Auch bei Netztrennung besteht akute Lebensgefahr durch einen elektrischen Stromschlag. Innere Bauteile können durch Berührung beschädigt werden.
• Aufstellungsort: Stellen Sie das Gerät auf eine gerade und ebene Oberfläche oder hängen Sie (insoweit dafür vorgesehen) das Gerät an geeigneter Stelle mit den entsprechenden Aufhängeösen am Gerät auf.
• Achtung: Die natürliche Wärmeentwicklung des Gerätes kann Verfärbungen je nach Beschaffenheit der Unterlage am Aufstellungsort hervorrufen.
• Ausreichende Belüftung: Die Lüftungsschlitze des Gerätes dürfen niemals verdeckt sein. Achten Sie darauf, dass das Gerät zur Seite und oberhalb einen Freiraum von mindestens 10cm hat und dass die Wärme ungehindert nach oben abgeleitet werden kann.
• Äußere Einwirkungen: Setzen Sie das Gerät niemals Feuchtigkeit (z. B. Kondens- oder Spritzwasser) oder direkter Sonneneinstrahlung aus. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen, wie z. B. Heizungen oder sich aufheizende Geräte.
• Netzspannung: Betreiben Sie das Gerät nur mit der auf dem Gehäuse angegebenen Spannung! Schließen Sie das Gerät erst nach Abschluss aller Anschluss- und Installationsarbeiten an das Stromnetz an.

2. Lieferumfang

2.1 1x SAT MODULATOR HF-2 st

2.2 1x Netzstecker 230V AC - 9V

(1x F-Stecker auf IEC Stecker; 1x F-Stecker auf IEC Buchse)

2.4 1x A/V Kabel (3x Cinch Stecker auf Scart-Stecker)

1. 5 1x Bedienungsanleitung

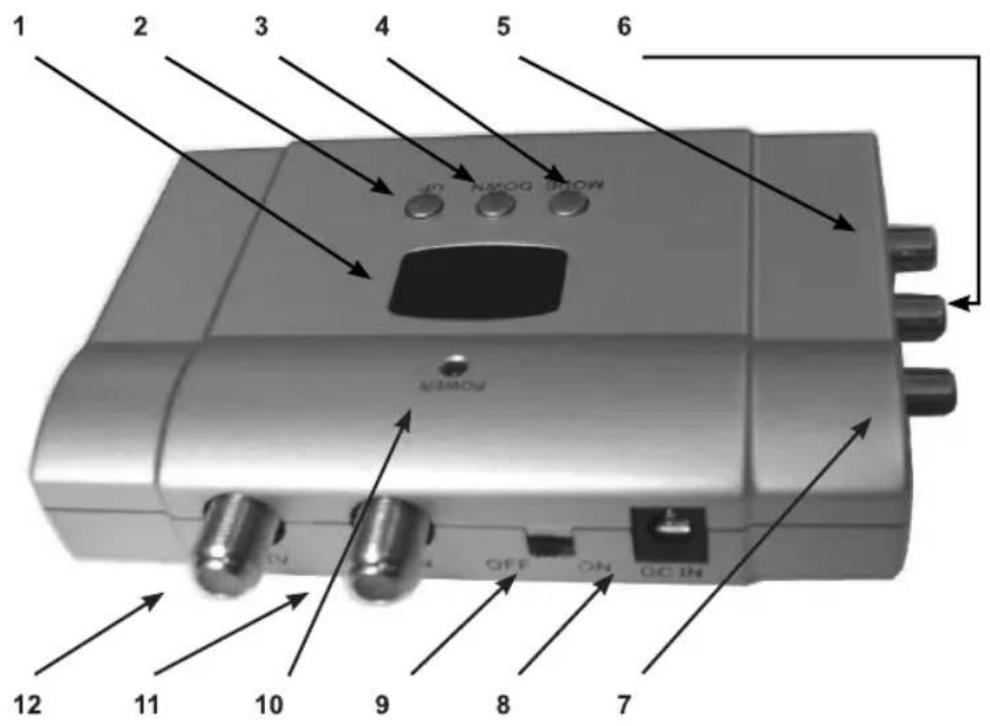

3. Funktionen und Betrieb

1. Displayfenster 3 Punkt-LED Display; zeigt Kanal und Land

2. UP-Schalter:

2.1. Gedrückt, wechselt der Kanal aufwärts zum nächsten Kanal

2.2. Drücken Sie den UP und DOWN Taster zeitgleich, kommen Sie in den Funktionsmodus.

1. DOWN Schalter:

3.1. Gedrückt, wechselt Der Kanal abwärts zum vorhergehenden Kanal

3.2. Drücken Sie den UP and DOWN Schalter zeitgleich, kommen Sie in den Funktionsmodus.

1. MODE Knopf:

4.1. Wählen Sie das TV System, es kann zwischen Europäischem und italienischen System gewählt werden.

4.2.Wenn Sie im Funktionsmodus sind, können Sie diesen durch Drücken der MODE Taste verlassen.

1. AL IN Buchse: Cinch Buchse für den Anschluss des linken Audiokanals (weiß)

2. AR IN Buchse: Cinch Buchse für den Anschluss des rechten Audiokanals (rot)

3. VIDEO IN Buchse: Cinch Buchse für den Anschluss des Videokanals (gelb)

4. DC IN Buchse: DC Buchse zum Anschluss des mitgelieferten Netzgerätes

5. POWER Schalter: In ON Stellung ist das Gerät ein- und in OFF Stellung ausgeschaltet.

6. Power LED: Die LED leuchtet, wenn das Gerät eingeschaltet ist.

7. RF IN Eingang: Die Kabel-TV Signale können über diesen Eingang von der Quelle eingespeist werden. = RF Signaleingang

8. TO TV Ausgang: RF Signalausgang = Anschluss für den Fernseher

1 2 3 4 5 6 ON ON OFF ON OIC IN 12 11 10 9 8 7

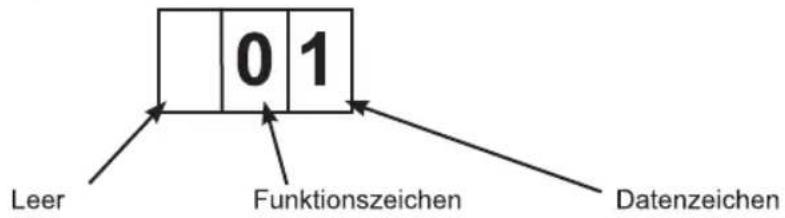

4.1 Die Displayanzeige im Funktionsmodus:

Um in den Funktionsmodus zu gelangen drücken Sie den UP und DOWN Schalter gleichzeitig.

4.1 Die Displayanzeige im Funktionsmodus:

4.2 Bedienung:

Bei Betätigen des DOWN Knopfes ändern Sie das Funktionszeichen. Bei Betätigen des UP Knopfes ändern Sie das Datenzeichen. Bei Betätigen der MODE Taste verlassen Sie den Funktionsmodus.

4.3 Funktionstabelle:

Es gibt 3 Zustände bei den Funktionszeichen: 0,1,2

Funktionszeichen Datenzeicherte	Da Meierichten	Merkmal
Audiosystem	0 4.5MHz	4.5MHz
	1 (Vorgabe) 5.5MHz	5.5MHz
	2 6.0MHz	6.0MHz
	3 6.5MHz	6.5MHz
Signalgenerator	0 (Vorgabe) Normalgebrauch	Normalgebrauch
	1 Testsignal an	Testsignal an
A/V Übertragungsrate	0 12dB	12dB
	1 (Vorgabe) 16dB	16dB

5. Frequenztabelle

5.1 Europäisches System (EU blinkt im Display)

Kanal Frequenz	Frequenz (MHz)	Kanal Frequenz	Frequenz (MHz)	Kanal Frequenz	Frequenz (MHz)
E02 48,25 S24	328,25 38 607,25	S24	327,25	38	607,25
E03 55,25 S25	335,25 39 615,25	S25	335,25	39	615,25
E04 62,25 S26	343,25 40 623,25	S26	343,25	40	623,25
S03 119,25 S27	59,25 41 631,25	27	351,25	41	631,25
S04 126,25 S28	59,25 42 639,25	28	359,25	42	639,25
S05 133,25 S29	67,25 43 647,25	29	367,25	43	647,25
S06 140,25 S30	76,25 44 655,25	30	375,25	44	655,25
S07 147,25 S31	83,25 45 663,25	31	383,25	45	663,25
S08 154,25 S32	94,25 46 671,25	32	391,25	46	671,25
S09 161,25 S33	99,25 47 679,25	33	399,25	47	679,25
S10 168,25 S34	108,25 48 687,25	34	407,25	48	687,25
E05 175,25 S35	175,25 49 695,25	35	415,25	49	695,25
E06 182,25 S36	182,25 50 703,25	36	423,25	50	703,25
E07 189,25 S37	189,25 51 711,25	37	431,25	51	711,25
E08 196,25 S38	190,25 52 719,25	38	439,25	52	719,25
E09 203,25 21	(218,2471,25 53	727(25HF)	471,25	53	727,25
E10 210,25 22	479,25 54 735,25	22	479,25	54	735,25
E11 217,25 23	487,25 55 743,25	23	487,25	55	743,25
E12 224,25 24	493,25 56 751,25	24	495,25	56	751,25
S11 231,25 25	503,25 57 759,25	25	503,25	57	759,25
S12 238,25 26	513,25 58 767,25	26	511,25	58	767,25
S13 245,25 27	519,25 59 775,25	27	519,25	59	775,25
S14 252,25 28	523,25 60 783,25	28	527,25	60	783,25
S15 259,25 29	535,25 61 791,25	29	535,25	61	791,25
S16 266,25 30	548,25 62 799,25	30	543,25	62	799,25
S17 273,25 31	557,25 63 807,25	31	551,25	63	807,25
S18 280,25 32	568,25 64 815,25	32	559,25	64	815,25
S19 287,25 33	567,25 65 823,25	33	567,25	65	823,25
S20 294,25 34	579,25 66 831,25	34	575,25	66	831,25
S21 303,25 35	589,25 67 839,25	35	583,25	67	839,25
S22 311,25 36	591,25 68 847,25	36	591,25	68	847,25
S23 319,25 37	599,25 69 855,25	37	599,25	69	855,25

5.2 Italienisches System (IT blinkt im Display)

Kanal Frequenz (MHz)	Frequenz	Kanal Frequenz (MHz)	Frequenz	Kanal Frequenz (MHz)
VHF 30 51 711,25	11,25	30		51
01 A 53,75 31 558,25 52 719,25	58,25 52 719,25	31	551,25	52
02 B 62,25 32 559,25 53 727,25	59,25 53 727,25	32	559,25	53
03 C 82,25 33 567,25 54 735,25	62,25 54 735,25	33	567,25	54
04 D 175,25 34 575,25 55 743,25	75,25 55 743,25	4	575,25	55
05 E 183,25 35 583,25 56 751,25	83,25 56 751,25	5	583,25	56
06 F 192,25 36 592,25 57 759,25	92,25 57 759,25	6	591,25	57
07 G 201,25 37 899,25 58 767,25	99,25 58 767,25	7	599,25	58
08 H 210,25 38 907,25 59 775,25	107,25 59 775,25	8	607,25	59
09 H1 217,25 39261525 60 783,25	11525 60 783,25	25	615,25	60
10 H2 224,25 40262325 61 791,25	2325 61 791,25	25	623,25	61
UHF 41 631,25 62 799,25	62 799,25	41	631,25	62
21 471,25 42 639,25 63 807,25	72,63 807,25	42	639,25	63
22 479,25 43 644,25 64 815,25	72,64 815,25	43	647,25	64
23 487,25 44 658,25 65 823,25	823,25	44	655,25	65
24 485,25 45 663,825 66 831,25	825 66 831,25	45	663,25	66
25 503,25 46 675,25 67 839,25	825 67 839,25	46	671,25	67
26 511,25 47 679,25 68 847,25	828 847,25	47	679,25	68
27 519,25 48 687,25 69 855,25	829 855,25	48	687,25	69
28 527,25 49 695,25 25	825 25	49	695,25
29 535,25 50 705,25 25	825 25	50	703,25

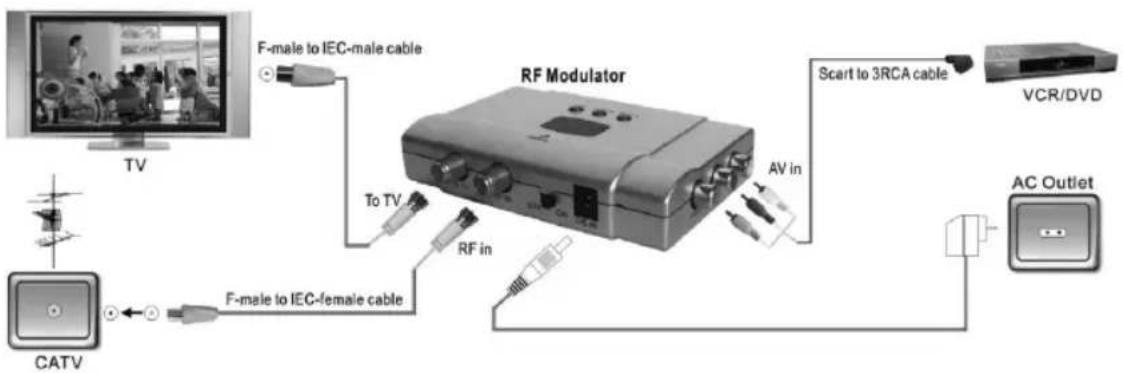

6. Anwendung

Standard:	PAL B/G
Frequenzbandbreite:	47—860MHz (UHF/VHF)
Signalausgangsstärke:	75-85dBuV
Ton:	stereo (4,5/5,5/6,0/6,5 MHz)
Stromverbrauch:	9V/300mA
Audio/Video Eingang:	Cinch Anschluss
RF Verbindung:	F Typ
Inkl. Signalgenerator

Hiermit erklärt wentronic Electronic Components Handels GmbH, dass sich Artikel-Nr. 67249 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2004/108/EC befindet.
