DD-25U3 - Auto Halterung Fantec - Kostenlose Bedienungsanleitung

Produkttyp	5,25" Docking Station mit USB 3.0 Host-Anschluss und 2,5" SATA USB 3.0 Festplattengehäuse
Kompatible Laufwerke	2,5" SATA SSDs/HDDs (im Gehäuse); 2,5" Gehäuse in Docking Station
Schnittstelle	USB 3.0 (19-Pin intern für Docking, extern über Gehäuse)
Einbauort	5,25" Einschub (z.B. CD-Laufwerksschacht)
Abmessungen Docking Station	Standard 5,25" (148 x 42 x 170 mm ca.)
Abmessungen 2,5" Gehäuse	ca. 100 x 70 x 9,5 mm (für 2,5" Laufwerke)
Gewicht	ca. 200 g (nur Docking), ca. 50 g (Gehäuse)
Stromversorgung	Bus-powered über USB 3.0 (kein externes Netzteil nötig)
Funktionen	Einbau als internes Laufwerk, Hot-Swap-fähiges Andocken/Abdocken, Formatierungshilfe
Einbau Docking Station	In 5,25" Einschub einschieben, mit 2 Schrauben pro Seite fixieren, 19-Pin USB 3.0 ans Mainboard
Einbau 2,5" Gehäuse	SATA-Anschluss verbinden, mit PCB verschrauben, ins Gehäuse schieben, verschließen
Andocken/Abdocken	Gehäuse einschieben bis Auswurfknopf einrastet; zum Lösen Knopf drücken
Betriebssystemkompatibilität	Windows Vista/7/8/10, MBR/GPT (abhängig von Kapazität)
Formatierung erforderlich	Neue Festplatten müssen vor Benutzung formatiert werden (Anleitung inklusive)
Initialisierung	Neue Festplatte muss initialisiert und auf „Online“ gesetzt werden
Wartung und Reinigung	Gehäuse mit trockenem Tuch reinigen; keine Flüssigkeiten; vor Reinigung vom PC trennen
Sicherheitshinweise	Nur in trockener Umgebung verwenden; vor Einbau PC ausschalten; keine mechanischen Belastungen
Ersatzteile	Keine vom Hersteller vorgesehen; Gehäuse und Docking Station nicht reparierbar
Garantie	Herstellergarantie (Details siehe beiliegende Garantiekarte)
Marke und Modell	Fantec DD-25U3

Häufig gestellte Fragen - DD-25U3 Fantec

Welche Festplatten passen in das 2,5"-Gehäuse?

Kann ich die Docking Station auch extern ohne Einbau nutzen?

Wie installiere ich die Docking Station im PC?

Warum wird meine Festplatte nicht erkannt?

Wie docke ich das 2,5"-Gehäuse an und ab?

Benötige ich ein externes Netzteil?

Welches Format (MBR/GPT) soll ich wählen?

Kann ich die Docking Station mit einem älteren USB-2.0-Anschluss betreiben?

Wie reinige ich das Gerät?

Ist das Gehäuse reparabel?

BEDIENUNGSANLEITUNG DD-25U3 Fantec

Informationen zu dem Gerät

Festplattengehäuse Einbauanleitung

Docking Disk Einbauanleitung

Formatierungsanleitung

ACHTUNG

Neue Festplatten müssen vor der Benutzung zuerst Formatiert werden

Informationen zu dem Gerät

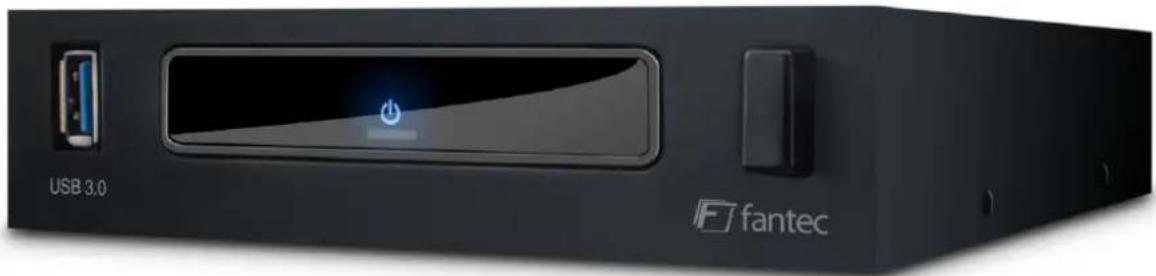

Die Docking Disk hat folgende Eigenschaften:

- 5,25" Docking Disk mit USB3.0 Host Anschluss.

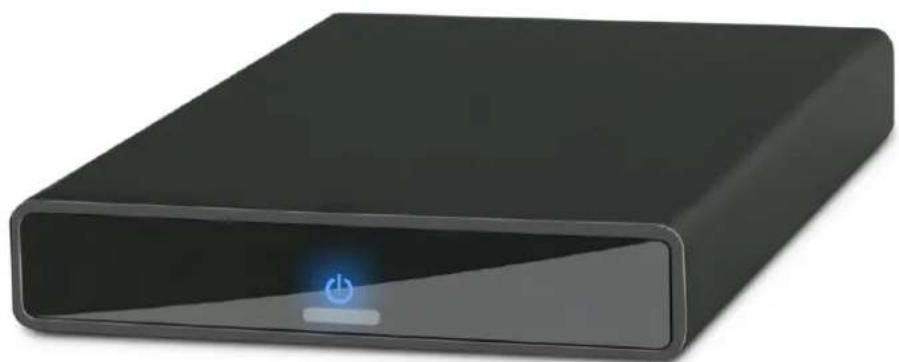

- 2,5" SATA USB3.0 Festplattengehäuse, für die Verwendung in der Docking Station oder extern per USB3.0 Kabel.

2,5" Festplattengehäuse Einbauanleitung

Bitte befolgen Sie diese Anleitung, damit die Festplatte richtig in dem Gehäuse verbaut wird.

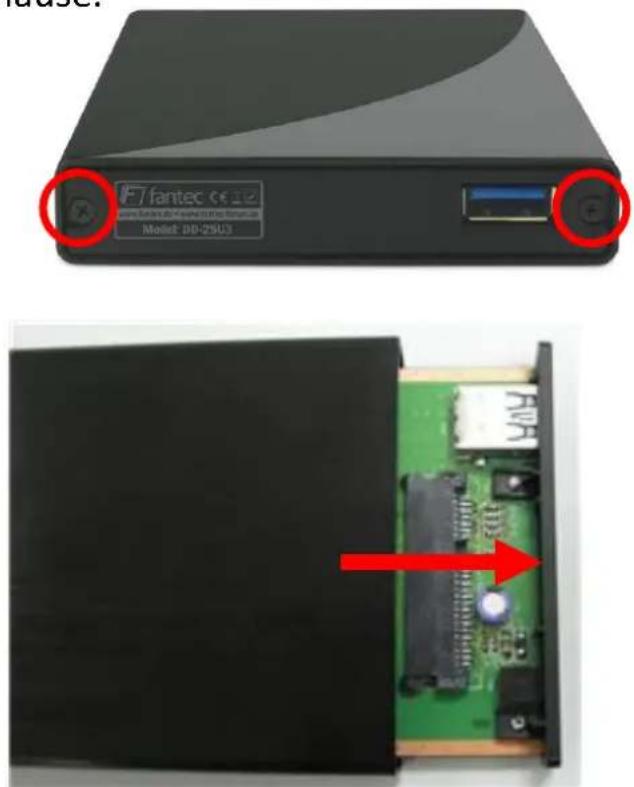

Schritt 1: Entfernen Sie die Schrauben auf der Rückseite und öffnen Sie das Festplattengehäuse.

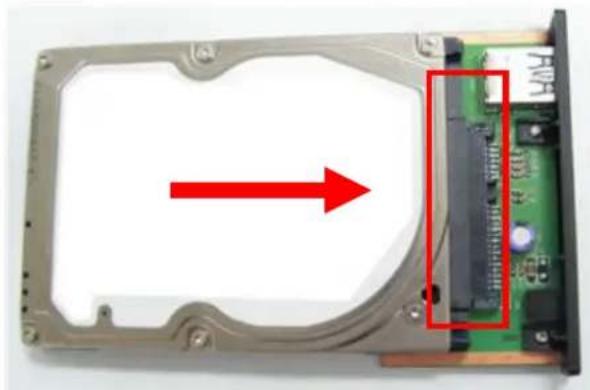

Schritt 2: Verbinden Sie die SSD/HDD mit dem SATA Anschluss und verschrauben Sie dann die SSD/HDD mit der PCB Karte.

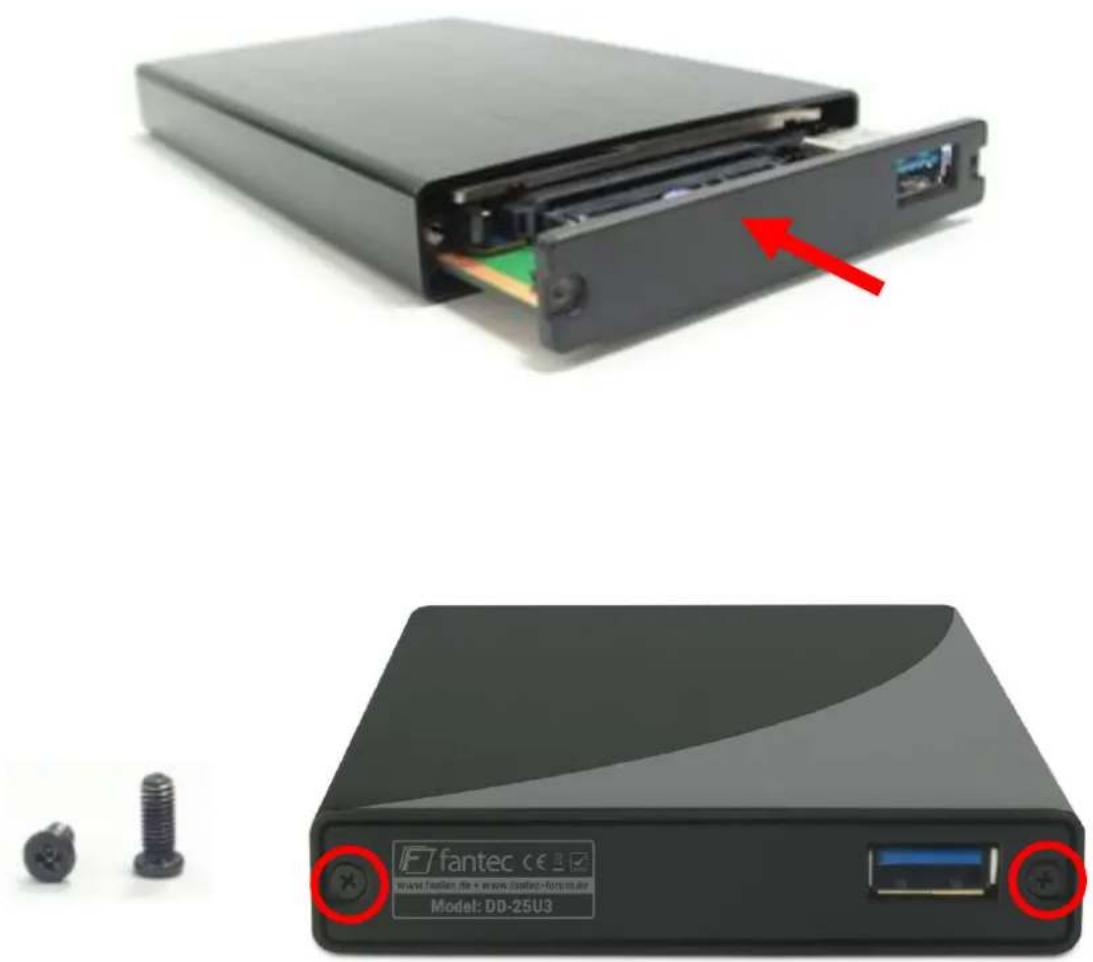

Schritt 3: Schieben Sie nun die Festplatte in das Gehäuse und verschließen Sie es mit den zwei Schrauben.

Docking Disk Einbauanleitung

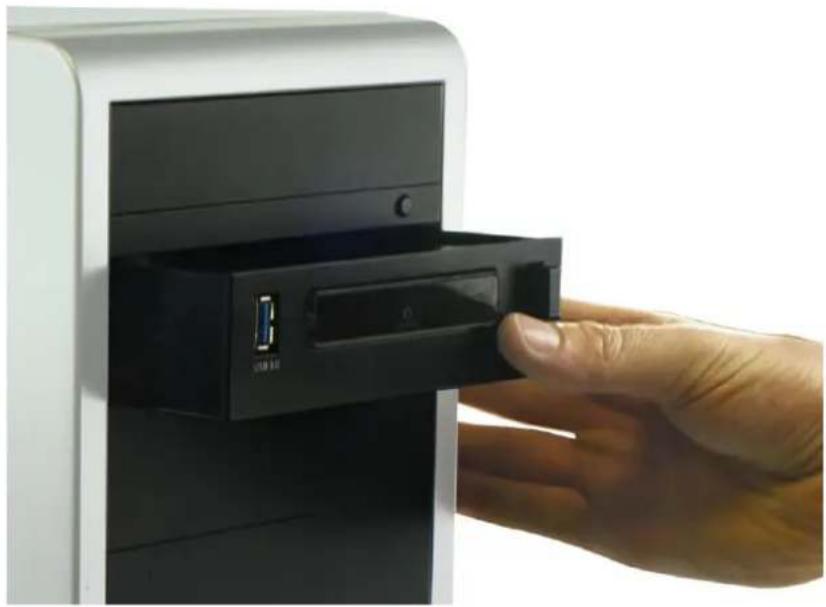

Schritt 1 : Schieben Sie die Docking Disk in einen freien 5,25" Einschub.

Notiz: Der 5,25" Einschub hat die gleiche Größe wie z.B. ein CD Laufwerk.

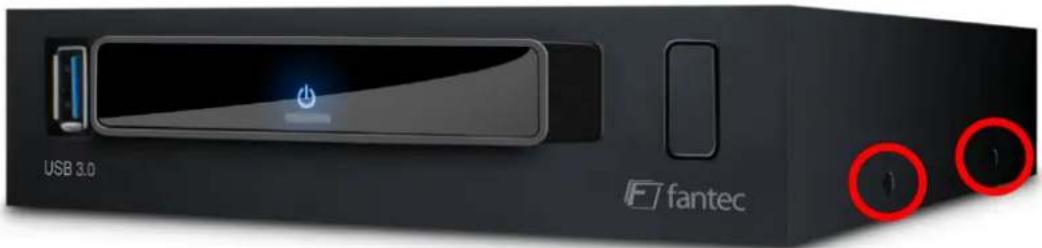

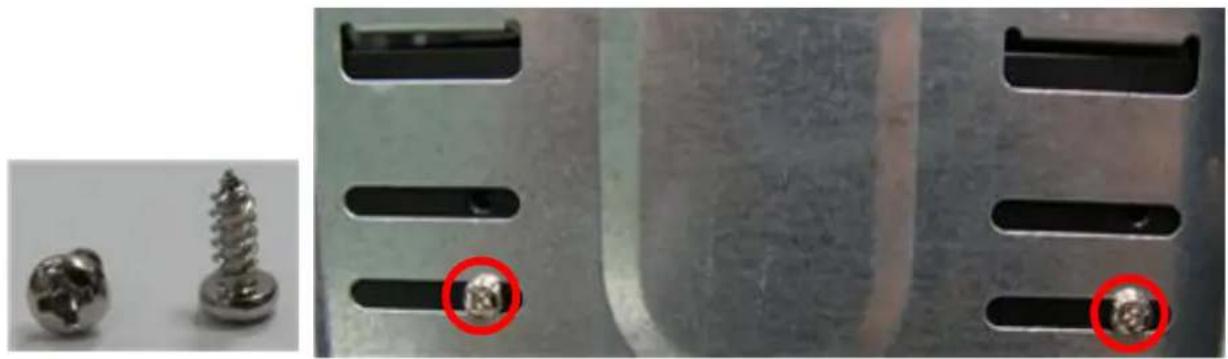

Schritt 2 : Bitte befestigen Sie die Docking Disk mit jeweils 2 Schrauben pro Seite in Ihrem PC.

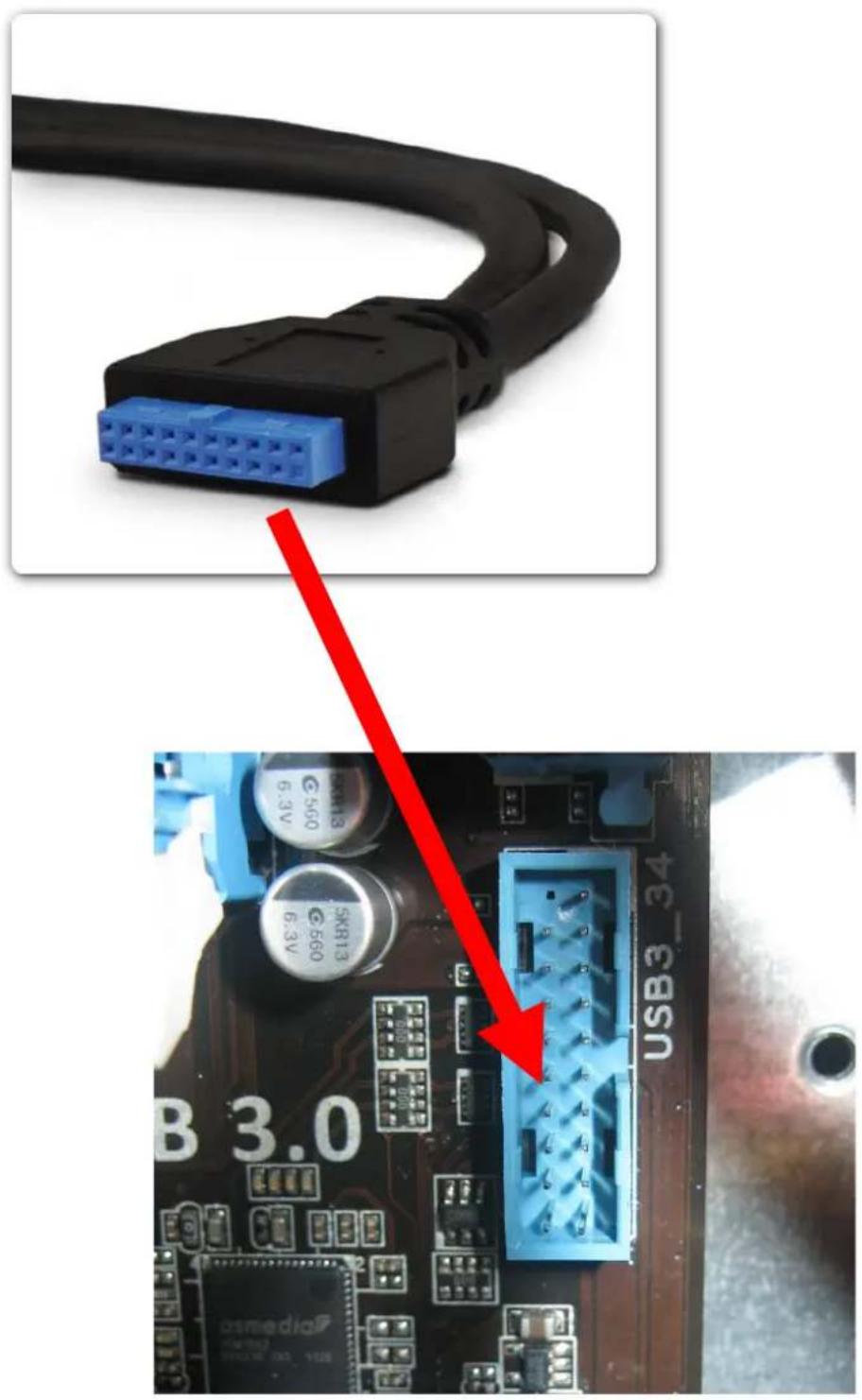

Schritt 3 : Schließen Sie den 19-Pin USB3.0 Anschluss von der Docking Disk an Ihr Mainboard an.

Wichtig: Bitte erkundigen Sie sich ob Ihr Mainboard über einen 19-Pin USB3.0 Anschluss verfügt!

Andocken des 2,5" Festplattengehäuses

Schritt 1: Schieben Sie das 2,5" Festplattengehäuse in die Docking Station.

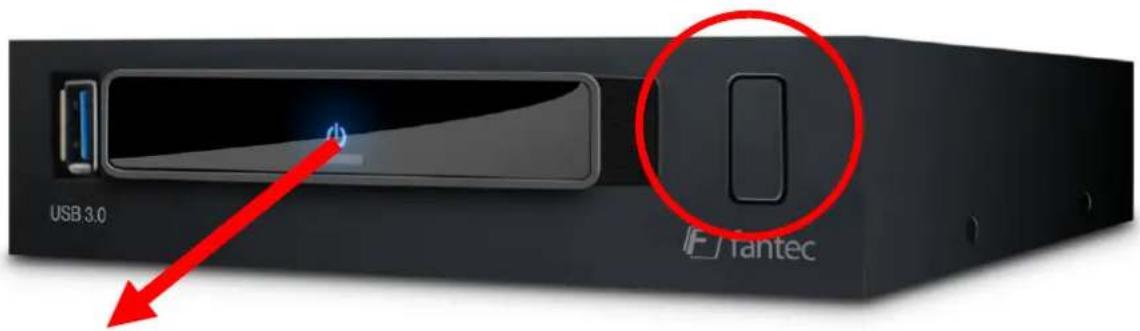

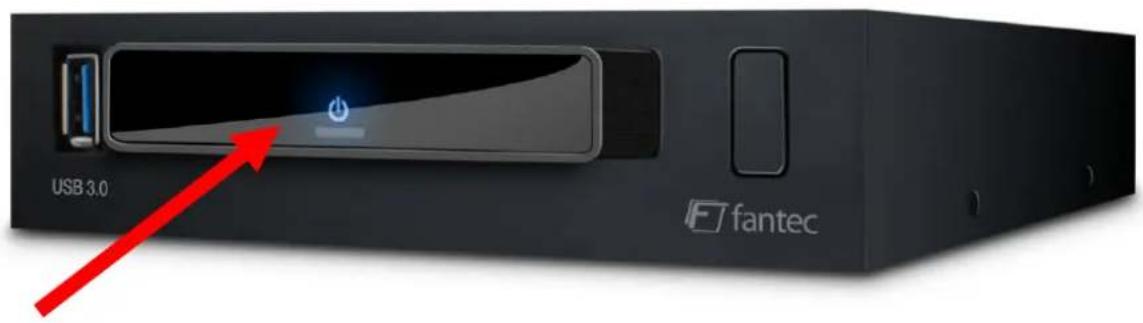

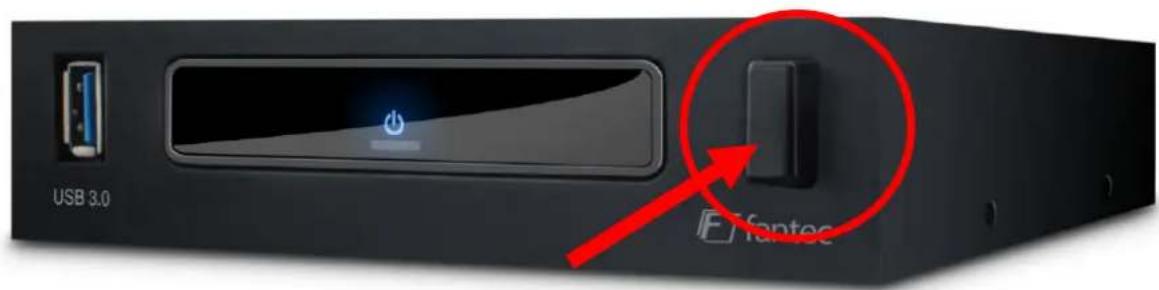

Schritt 2 : Drücken Sie das Festplattengehäuse vorsichtig in die Dockingstation bis der Auswurfknopf rausspringt.

Abdocken des 2,5" Festplattengehäuses

Schritt 1 : Drücken Sie den Auswurfknopf zum trennen der USB 3.0 Verbindung.

Schritt 2 : Entfernen Sie das Festplattengehäuse aus der Dockingstation.

Formatierungsanleitung

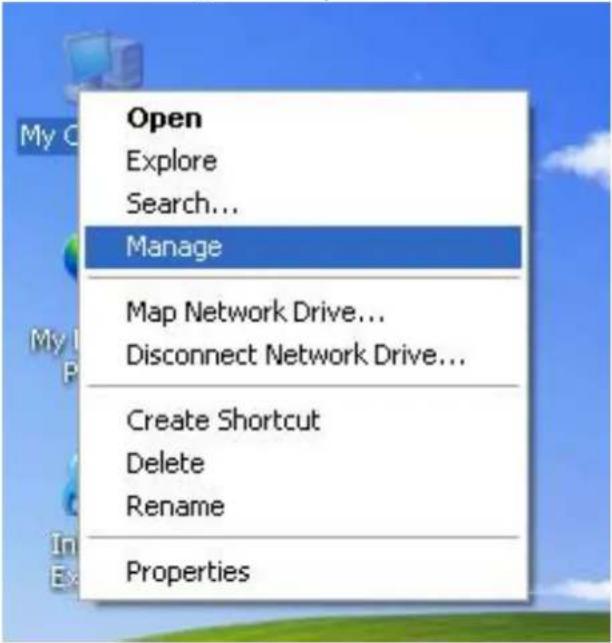

SCHRITT 1: Rechtsklicken Sie auf „Arbeitsplatz“ und wählen Sie „Verwalten“.

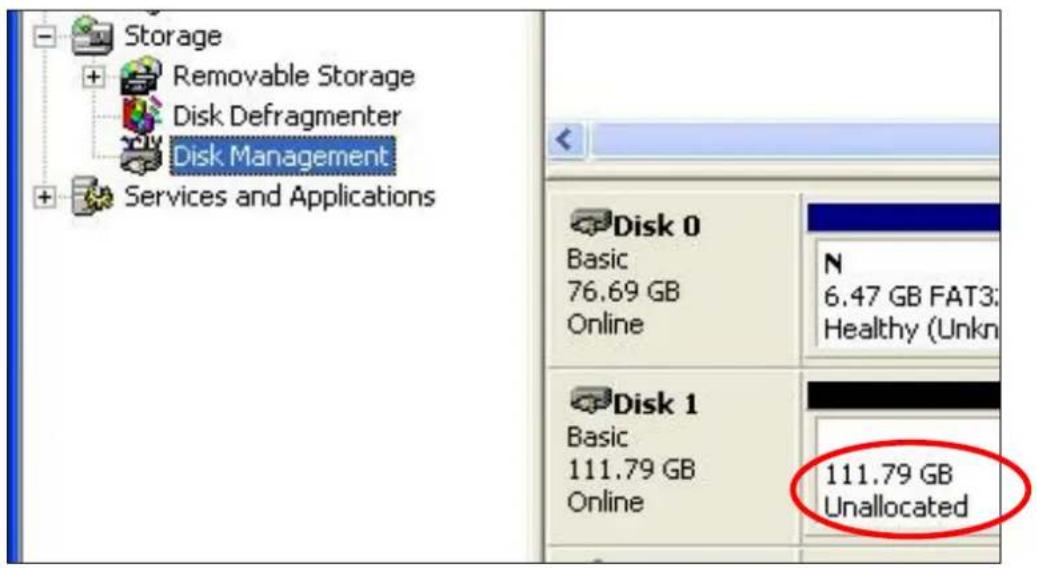

SCHRITT 2: Wählen Sie „Datenträgerverwaltung“, Ihr externes Laufwerk wird als „Nicht zugeordnet“ angezeigt.

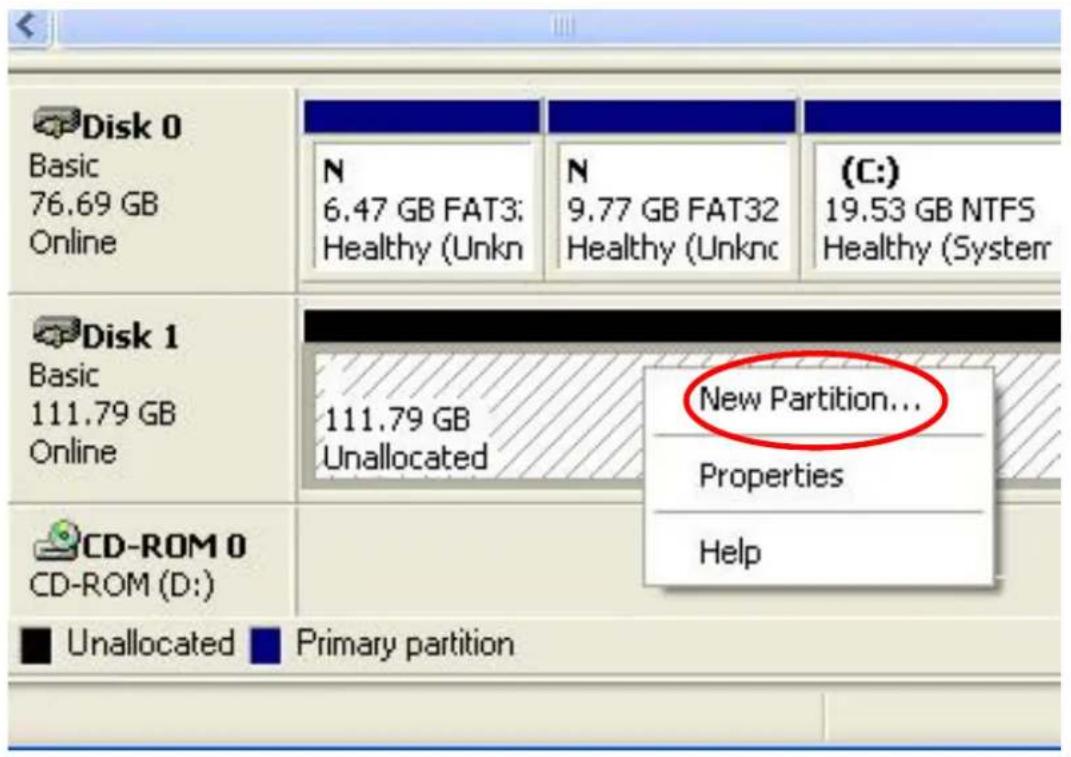

SCHRITT 3: Rechtsklicken Sie auf „Nicht zugeordnet“ und wählen Sie „Neue Partition“.

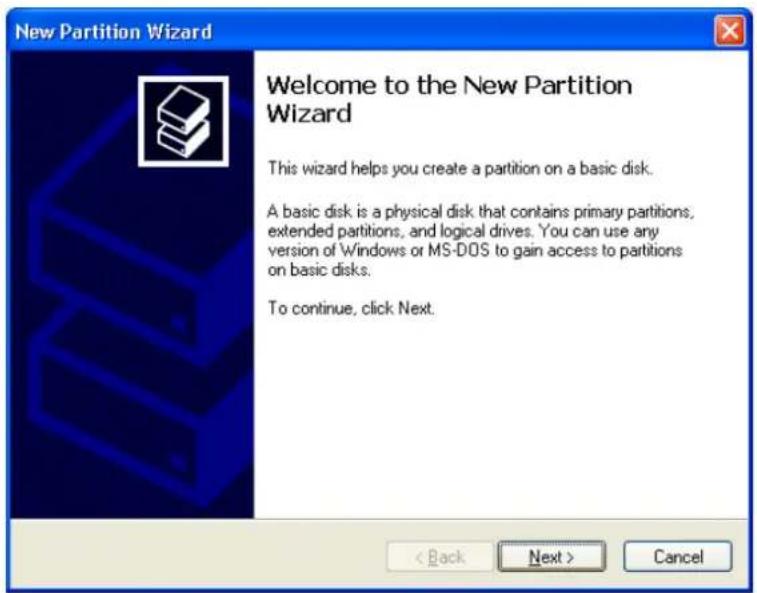

SCHRITT 4: Der „Neue Partition Assistent“ wird angezeigt. Folgen Sie der Bildschirmanleitungen, um die Installation zu beenden.

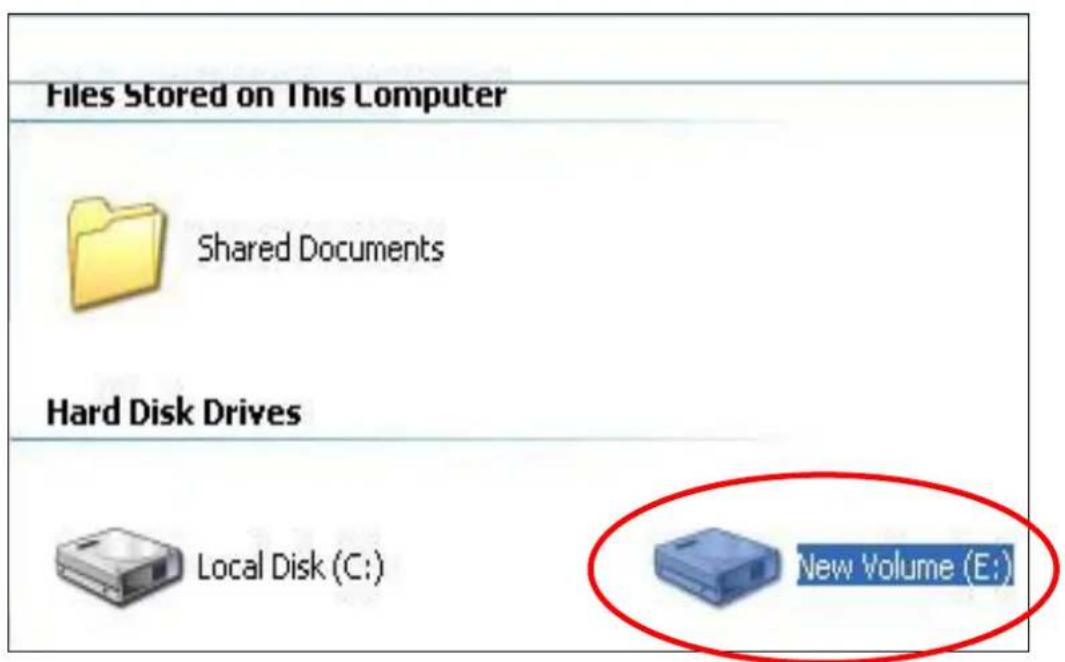

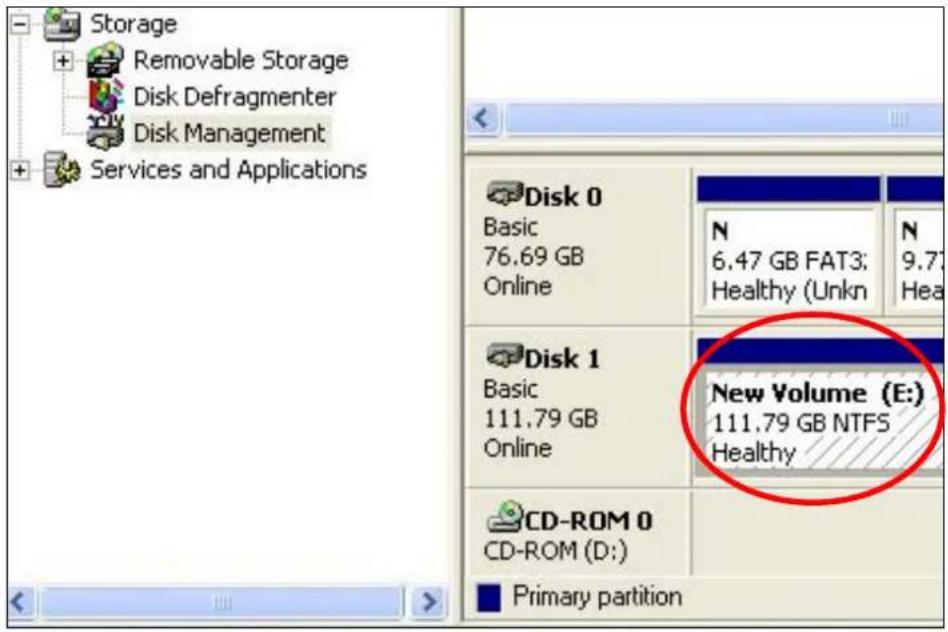

SCHRITT 5: Nach der Partitionierung wird die externe Festplatte als „Neuer Datenträger“ erkannt.

SCHRITT 6: Doppelklicken Sie „Arbeitsplatz“. Der neue Datenträger wird auf Ihrem PC angezeigt.

Datenträger initialisieren

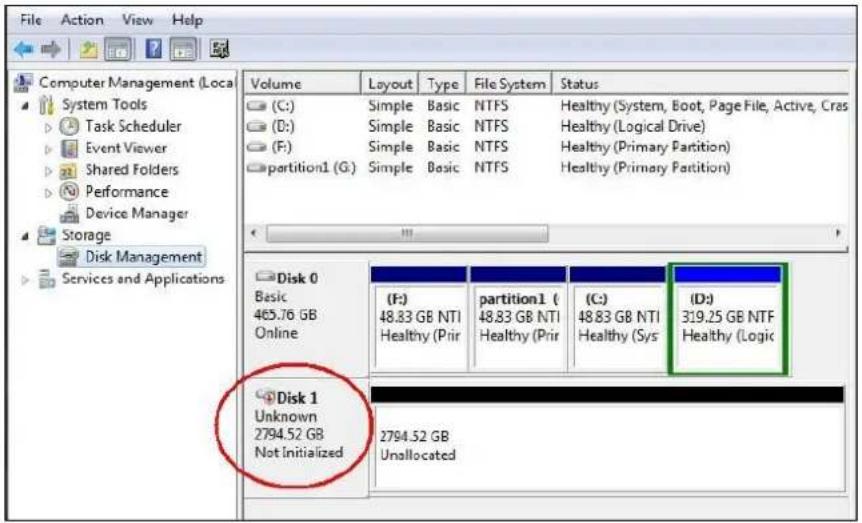

Eine neue Festplatte muss initialisiert werden. Sehen Sie sich das Feld links des Feldes „Nicht zugeordnet“ an. Die Anzeige „Nicht initialisiert“ wird angezeigt. Die Festplatte muss auf „Online“ eingestellt werden, bevor sie partitioniert und formatiert wird.

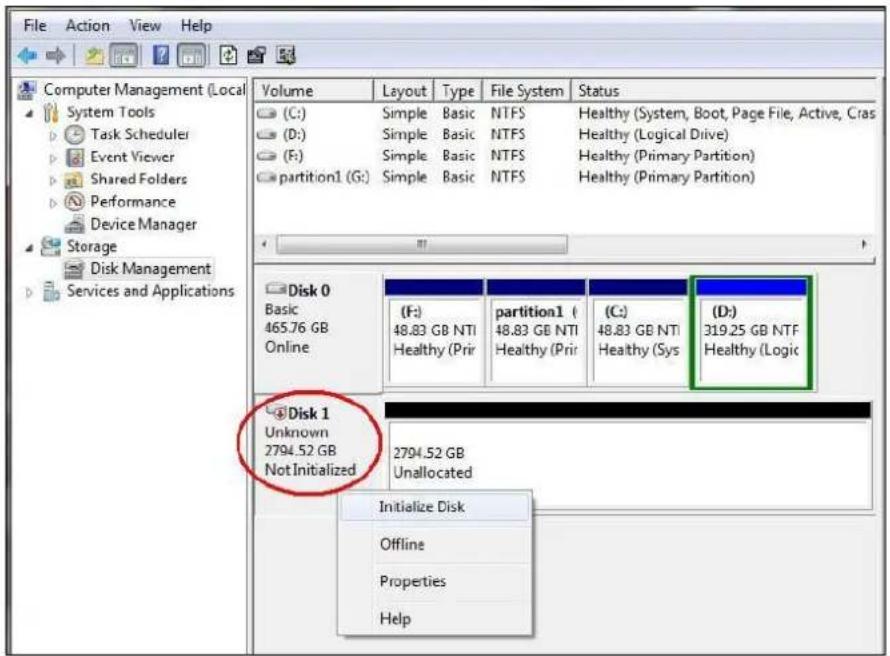

1. Rechtsklicken Sie das Feld „Nicht initialisiert“, um das nachstehende Datenträger-Initialisierungsmenü anzuzeigen. Wählen Sie „Datenträger initialisieren“ und folgen Sie den Schritten der Formatierungsanleitung Festplatte, um die Initialisierung des Datenträgers zu beenden.

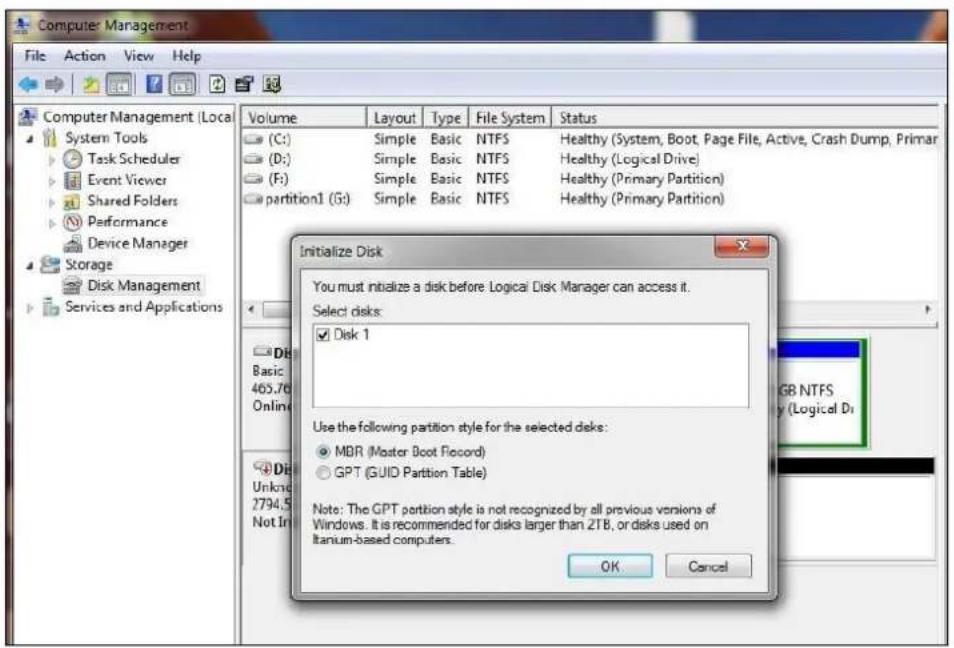

Hinweis: Windows Vista, 7 und 8 erfragen den zu erstellenden Datenträgertyp, „MBR“ oder „GPT“. Aktivieren Sie MBR, sofern die Gesamtkapazität weniger als 2 TB ist. Ist die Kapazität größer als 2 TB, aktivieren Sie GPT.
