Produkttyp	Ersatzbatterie für USV-Geräte
Modell	APCRBC113
Batterietechnologie	Wartungsfreie Blei-Säure (VRLA)
Spannung	12 V
Kapazität	7,2 Ah
Maximale Abmessungen (L x B x H)	151 mm x 65 mm x 94 mm
Gewicht	ca. 2,3 kg
Anschlusstyp	Flachstecker 4,8 mm (mit Kabel)
Kompatible Modelle (Auswahl)	Back-UPS ES 350/500/550, Back-UPS Pro, Smart-UPS 450-1500 VA, Back-UPS BX900R, BR1100CI und viele weitere
Lebensdauer	3–5 Jahre unter normalen Bedingungen
Einsatzbereich	Innenraum, Temperatur 0–40 °C
Einbaurichtung	Beliebig, jedoch nicht kopfüber
Zertifizierungen	UL, CE, RoHS
Wartung	Wartungsfrei, kein Nachfüllen von Wasser erforderlich
Sicherheitshinweise	Nicht kurzschließen, nicht öffnen, von Kindern fernhalten
Entsorgung	Als Sondermüll über Batterie-Rücknahmesysteme entsorgen
Lieferumfang	1 Batterie mit Anschlusskabeln
Hersteller	APC (Schneider Electric)

Häufig gestellte Fragen - APCRBC113 APC

Wie wechsle ich die Batterie APC APCRBC113 in meiner USV?

Trennen Sie die USV vom Stromnetz. Öffnen Sie das Batteriefach, lösen Sie die Kabel der alten Batterie, entnehmen Sie sie und schließen Sie die neue APCRBC113 an. Achten Sie auf die richtige Polung (rot = Plus, schwarz = Minus). Schließen Sie das Fach wieder und schalten Sie die USV ein.

Welche Modelle sind mit der APCRBC113 kompatibel?

Die Batterie ist kompatibel mit vielen APC USV-Modellen, z. B. Back-UPS ES 350/500/550, Back-UPS Pro 280–420 VA, Smart-UPS 450–1500 VA und Back-UPS BR1100CI. Eine vollständige Liste finden Sie in der Kompatibilitätsliste auf der APC-Website.

Wie lange hält die APCRBC113 Batterie?

Die Lebensdauer beträgt unter normalen Bedingungen etwa 3–5 Jahre. Faktoren wie Umgebungstemperatur, Lade- und Entladezyklen beeinflussen die Lebensdauer.

Kann ich die Batterie selbst austauschen?

Ja, der Austausch ist einfach und sicher. Befolgen Sie die Anleitung in der Bedienungsanleitung Ihrer USV. Stellen Sie sicher, dass die USV vom Stromnetz getrennt ist und keine Last angeschlossen ist.

Welche Spannung und Kapazität hat die APCRBC113?

Die Batterie hat eine Nennspannung von 12 V und eine Kapazität von 7,2 Ah.

Wie entsorge ich die alte Batterie?

Blei-Säure-Batterien sind Sondermüll. Geben Sie die alte Batterie an einer Rücknahmestelle (z. B. Wertstoffhof, Elektrofachhandel) ab. Viele Händler nehmen Altbatterien kostenlos zurück.

Sind im Lieferumfang Anschlusskabel enthalten?

Ja, die APCRBC113 wird mit fest angeschlossenen Kabeln und Flachsteckern geliefert. Sie können die Kabel direkt mit der USV verbinden.

Kann die Batterie in jeder Lage eingebaut werden?

Die Batterie kann in den meisten Lagen eingebaut werden, jedoch nicht kopfbber (Pol nach unten). Dies kann zu Auslaufen führen.

Was ist die Garantiezeit für die APCRBC113?

APC gewährt eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie deckt Herstellungsfehler ab.

Wo finde ich die Bedienungsanleitung für die APCRBC113?

Die Anleitung finden Sie auf der APC-Website oder auf notice-facile.com als kostenloses PDF. Sie enthält detaillierte Austauschanleitungen für verschiedene USV-Modelle.

BEDIENUNGSANLEITUNG APCRBC113 APC

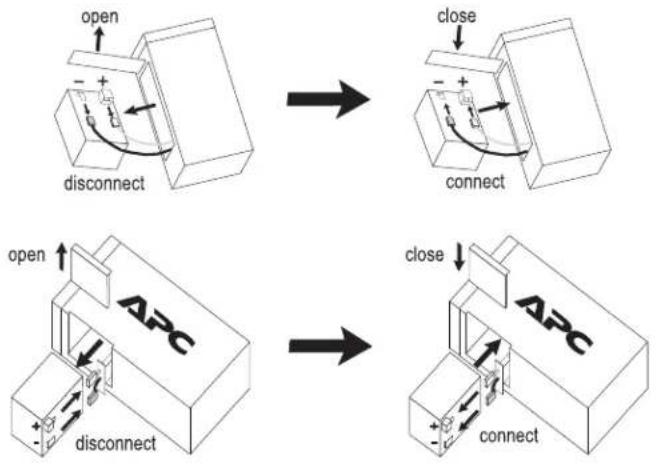

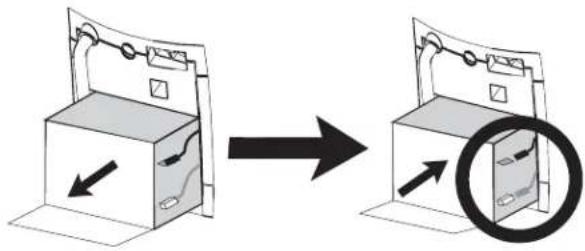

Battery Cartridge Replacement

Back-UPS or BK (200 - 500 VA) and

Back-UPS Pro, BK Pro or SU (280 - 420 VA)

Back-UPS Pro USB (350, 500, and 650 VA)

Diagram showing a device being processed from a box to a closed door, with arrows indicating motion (no text or symbols present)

Back-UPS (1000 and 1400 VA)

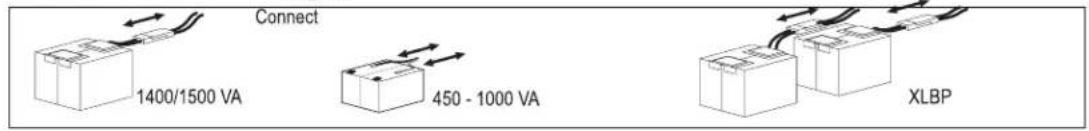

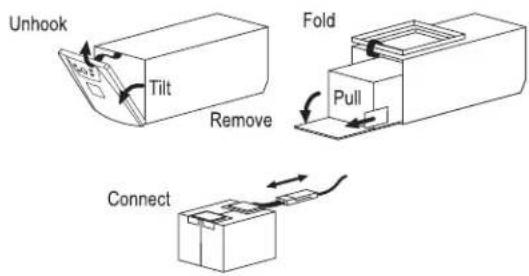

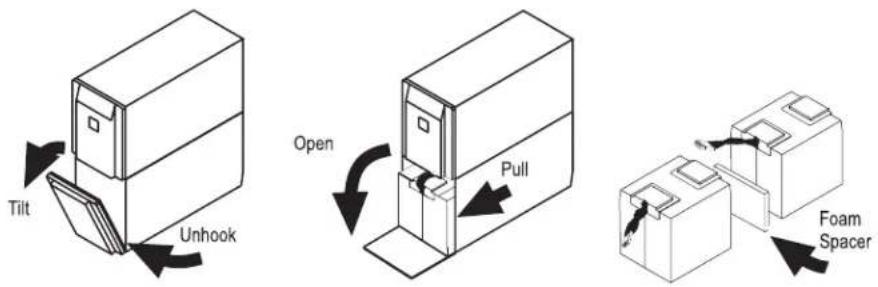

Smart-UPS (450 - 1500 VA) and Smart-UPS XLBP

Back-UPS Office (250 - 500 VA)

Press and Slide

Close Cover

Back-UPS ES 350 and ES 500 and ES 550

remove screw

Technical line drawing of a mechanical housing or enclosure with a screwdriver inserted (no text or symbols)

disconnect wires, replace with new battery and reconnect wires.

Technical line drawing of a mechanical component with no visible text or symbols

Back-UPS ES 500

Diagram of a printer or scanner with an open lid and internal components, showing no text or symbols.

Back-UPS ES 350

Close cover and reinstall screw

Technical line drawing of a mechanical housing or enclosure with mounting holes and internal components (no text or symbols)

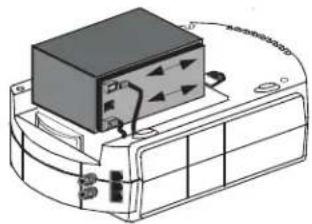

Back-UPS ES 725

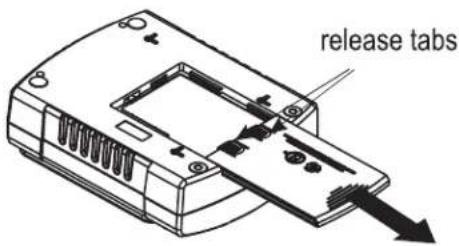

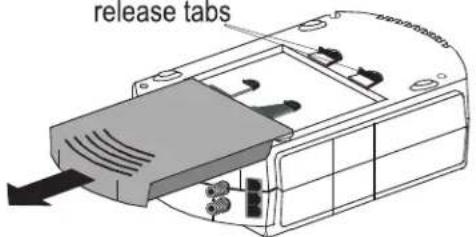

press release tabs and slide off cover
release tabs

disconnect wires, replace with new battery and reconnect wires.

Technical line drawing of a device with a black box and attached components (no text or symbols)

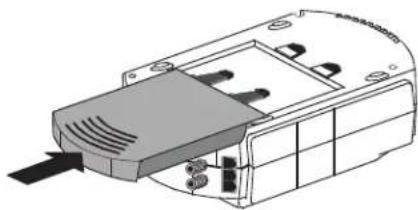

close cover

Technical line drawing of a mechanical component with no visible text or symbols

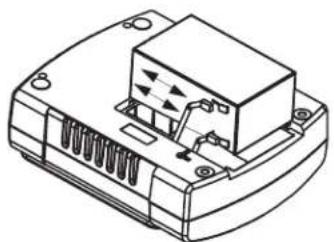

Back-UPS 120V ES 350/450/550 and 220V ES 400/550/700

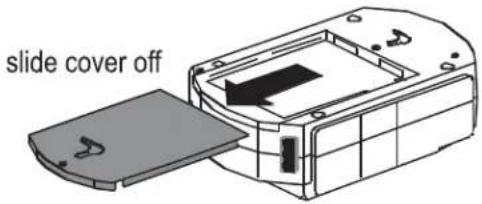

press release tabs and slide off cover
disconnect wires, replace with new battery and reconnect wires.

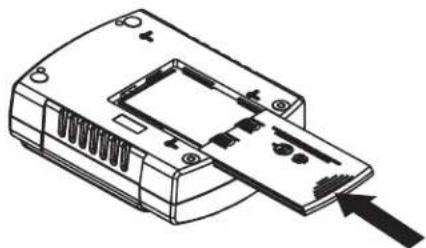

close cover

Technical line drawing of a mechanical component with no visible text or symbols

Line drawing of a device casing with internal components and an arrow pointing to one end (no text or symbols)

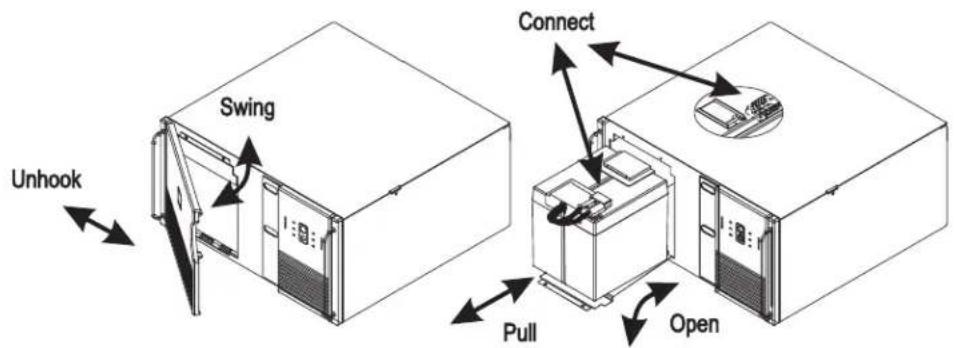

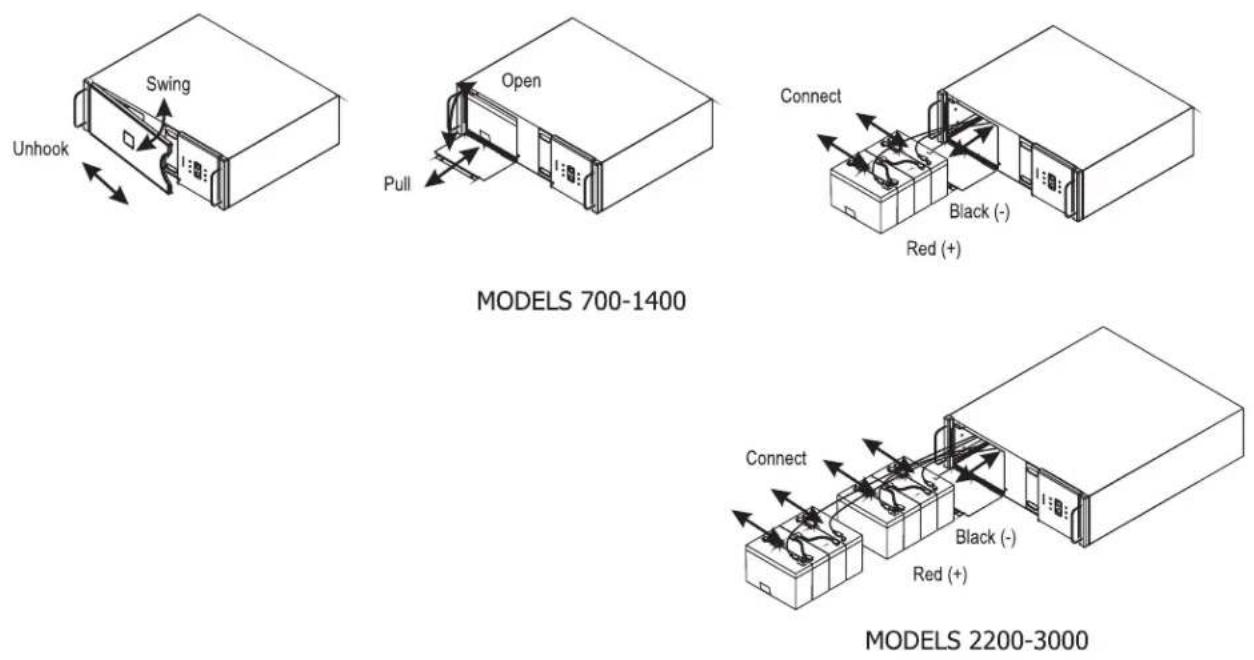

Smart-UPS Rackmount (all 5.25" tall models)

Smart-UPS Rackmount (all 8.75" tall models)

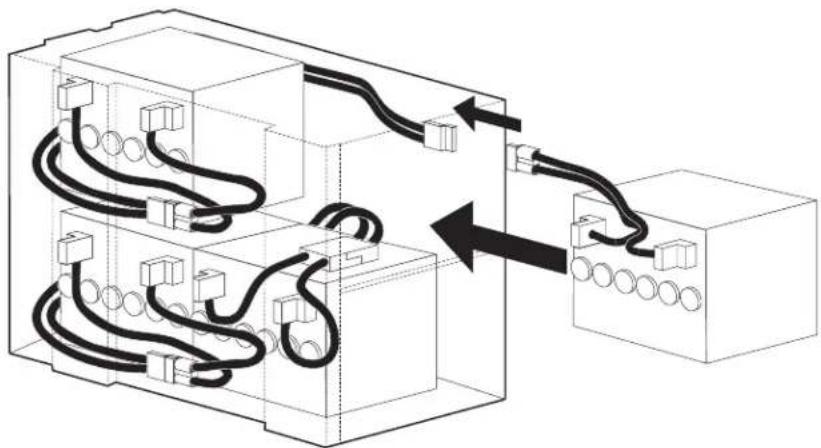

Smart-UPS Rackmount XL Battery Packs

Technical line drawing of a mechanical component with a labeled 'Remove' arrow (no other text or symbols)

Smart-UPS (2200 and 3000 VA)

UXBP (24, 48, 48M)

Technical diagram of an electrical enclosure with wiring and components, no visible text or symbols

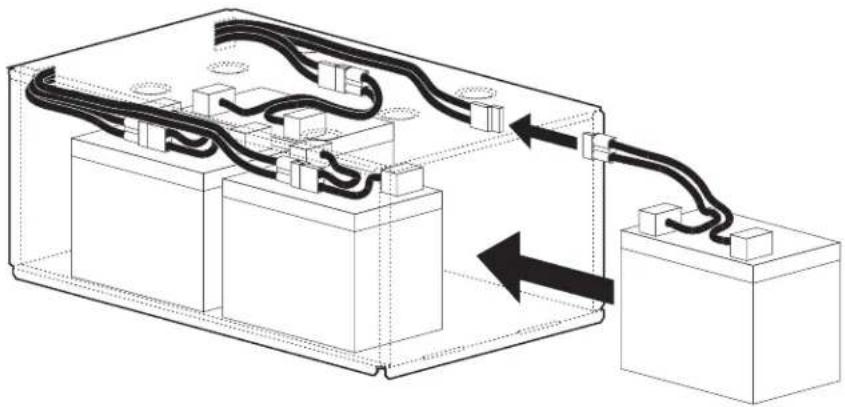

SmartCell XR

Diagram of electrical wiring connections between two blocks, showing cable routing and terminal connections (no text or labels)

Dispose

Back-UPS BR1000-CH

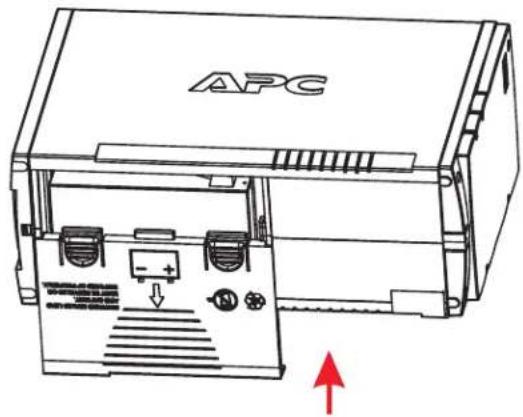

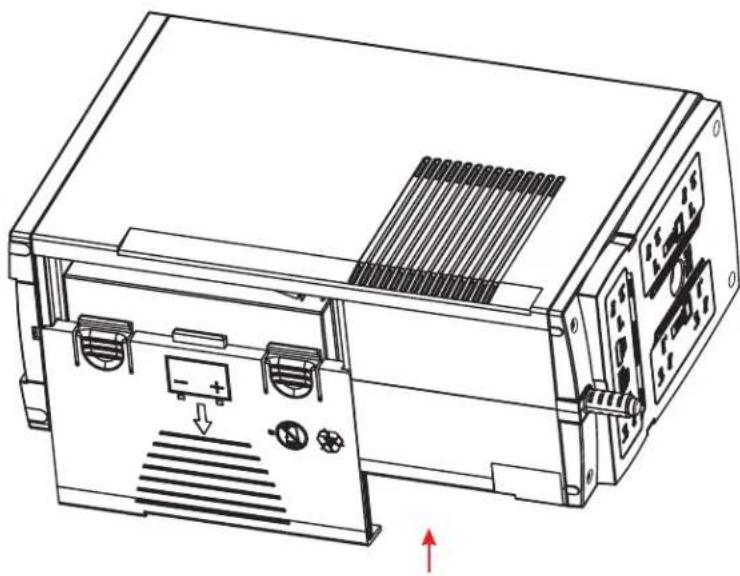

1 PRESS RELEASE TABS AND SLIDE OFF BATTERY DOOR.

3 REPLACE THE NEW BATTERY AND CONNECT THE WIRES.

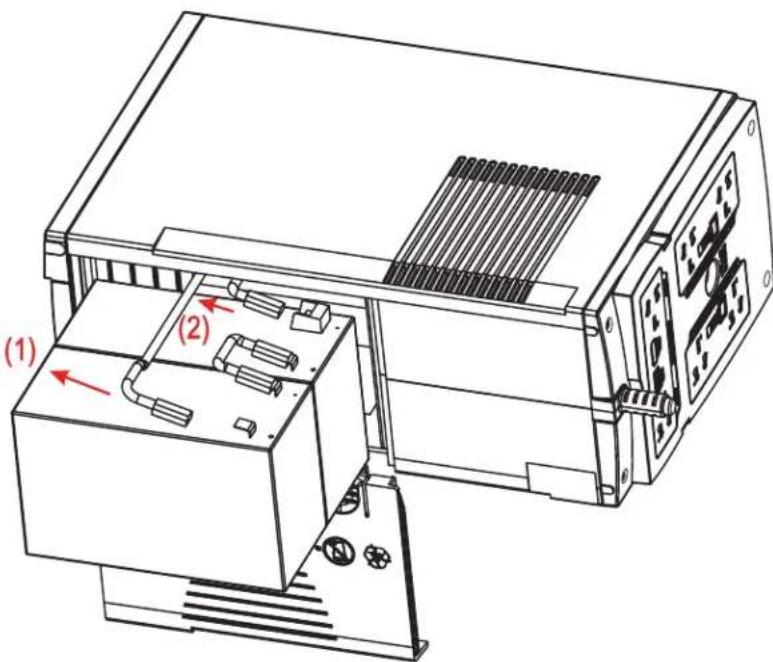

2 DISCONNECT THE BATTERY WIRES.

4 CLOSE THE BATTERY DOOR.

Technical line drawing of an electronic device with ports and a panel, showing internal components and directional arrows (no text or symbols)

990-0179J

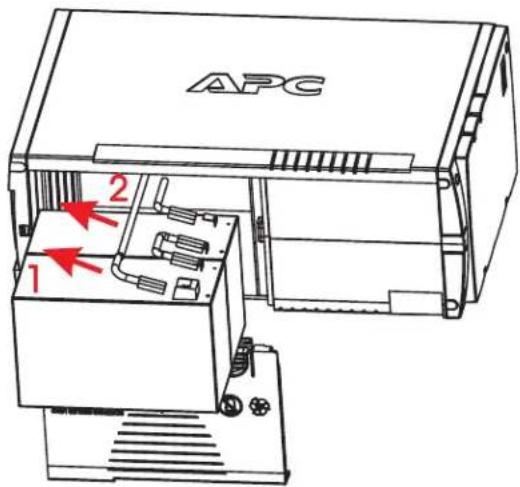

Back-UPS BX900R/BX1200R/DL1000VNT BR1100CI/BR1100CI-RS/BR1100CI-AS/BR1100CI-IN BX1300LCD/BX1500LCD/BN1250LCD

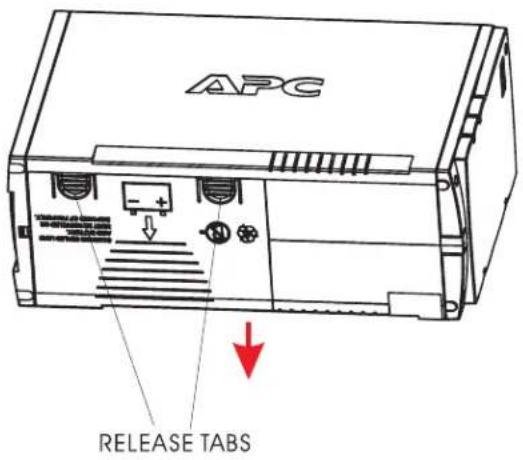

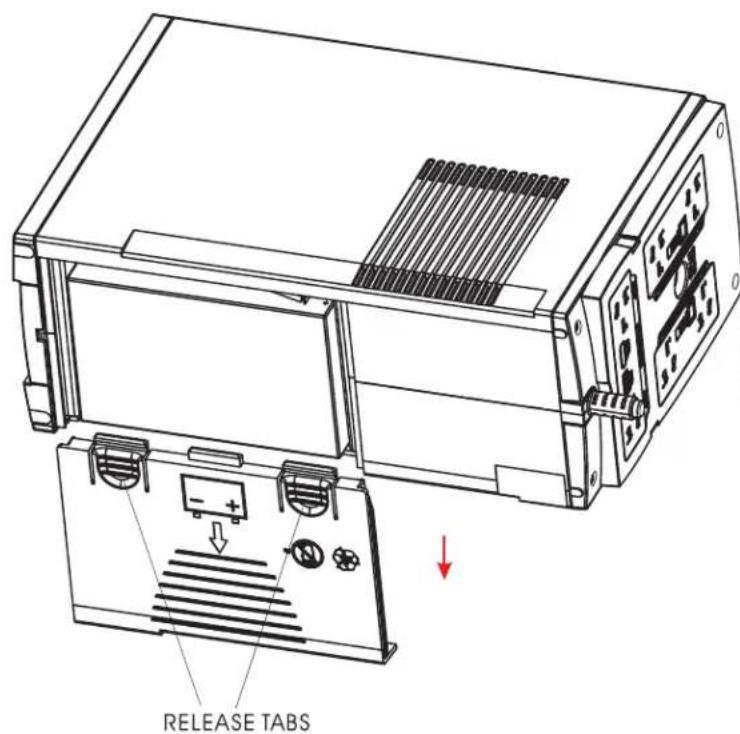

1 PRESS RELEASE TABS AND SLIDE OFF BATTERY DOOR.

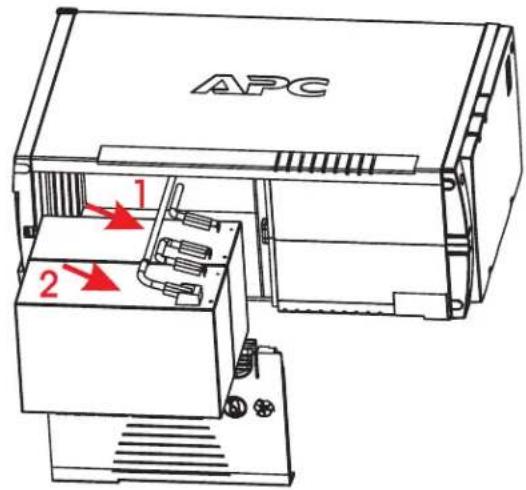

3 REPLACE THE NEW BATTERY AND CONNECT THE WIRES.

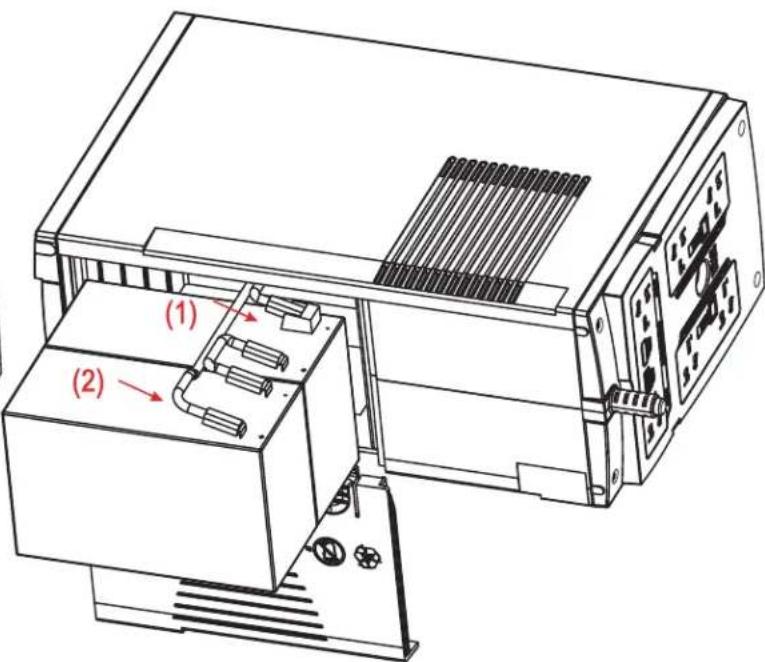

2 DISCONNECT THE BATTERY WIRES.

4 CLOSE THE BATTERY DOOR.
