RBC117 - Batterie APC - Kostenlose Bedienungsanleitung

Produkttyp	Ersatzbatterie für USV
Marke	APC
Modell	RBC117
Kompatibilität	APC Smart-UPS X-Serie 2000-3000 VA
Batterietyp	Blei-Säure, wartungsfrei
Anzahl Batterien	2
Nennspannung	24 V (2 × 12 V)
Kapazität	ca. 7,2 Ah pro Batterie
Abmessungen (ca.)	150 × 65 × 94 mm
Gewicht (ca.)	4,0 kg
Lebensdauer	3–5 Jahre (abhängig von Einsatzbedingungen)
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-15 °C bis 45 °C
Luftfeuchtigkeit	0–95 % (nicht kondensierend)
Zertifizierungen	CE, UL
Besondere Merkmale	Einfacher Austausch, Rücksetzen des Installationsdatums erforderlich
Entsorgung	Gemäß lokalen Vorschriften für Blei-Säure-Batterien
Lieferumfang	1 × RBC117-Batterie, Installationsanleitung

Häufig gestellte Fragen - RBC117 APC

Wie installiere ich die Ersatzbatterie RBC117 in meiner APC USV?

Schalten Sie die USV aus und trennen Sie sie vom Stromnetz. Entfernen Sie die Abdeckung des Batteriefachs und lösen Sie die Kabel der alten Batterie. Entnehmen Sie die alte Batterie und setzen Sie die neue RBC117 ein. Schließen Sie die Kabel wieder an (achten Sie auf die Polarität) und setzen Sie die Abdeckung wieder auf. Schalten Sie die USV wieder ein und setzen Sie das Installationsdatum zurück (siehe separates FAQ).

Wie setze ich das Installationsdatum der Batterie zurück?

Nach dem Einbau der neuen Batterie erscheint innerhalb von zwei Minuten der Bildschirm 'Battery Install Date' auf dem Display. Falls nicht, navigieren Sie mit den Pfeiltasten zu: Main Menu > Configuration > Battery Install Date. Wählen Sie mit den Pfeiltasten Monat, Tag und Jahr aus und bestätigen Sie mit ENTER. Speichern Sie das Datum mit ENTER.

Welche USV-Modelle sind mit der APC RBC117 kompatibel?

Die RBC117 ist kompatibel mit APC Smart-UPS X-Serie 2000-3000 VA. Prüfen Sie vor dem Kauf die Kompatibilitätsliste auf der APC-Website oder in der Bedienungsanleitung Ihrer USV.

Wie führe ich einen Selbsttest nach dem Batteriewechsel durch?

Nach dem Austausch und dem Zurücksetzen des Installationsdatums laden Sie die Batterie vollständig auf. Führen Sie dann einen Selbsttest und eine Laufzeitkalibrierung durch. Details finden Sie in der Bedienungsanleitung Ihrer USV.

Kann ich die alte Batterie über den Hausmüll entsorgen?

Nein, Altbatterien enthalten Schadstoffe und müssen gemäß den lokalen Vorschriften entsorgt werden. Geben Sie die alte Batterie bei einem Wertstoffhof oder einem Batterie-Recycling-System ab. APC liefert ein Merkblatt zur Altbatterieentsorgung mit.

Wie lange hält die APC RBC117 Batterie?

Die Lebensdauer beträgt typischerweise 3–5 Jahre, abhängig von Einsatzbedingungen wie Temperatur, Ladezyklen und Last. Eine regelmäßige Überprüfung wird empfohlen.

Was bedeuten die LEDs oder Display-Meldungen nach dem Batteriewechsel?

Nach dem Einbau kann die USV kurzzeitig eine Meldung wie 'Battery Disconnected' oder 'Replace Battery' anzeigen. Dies ist normal, bis das Installationsdatum zurückgesetzt und die Batterie vollständig geladen ist. Folgen Sie den Anweisungen auf dem Display.

Ist die RBC117 Batterie wartungsfrei?

Ja, die Batterie ist wartungsfrei (versiegelte Blei-Säure-Batterie). Sie muss nicht mit Wasser nachgefüllt werden. Dennoch sollten Sie regelmäßig die Anschlüsse auf Korrosion prüfen.

Wo finde ich die Seriennummer der RBC117 Batterie?

Die Seriennummer befindet sich auf einem Aufkleber an der Seite oder Oberseite der Batterie. Notieren Sie diese vor der Entsorgung für Garantie- oder Rückverfolgungszwecke.

Wie lagere ich eine Ersatz-RBC117 Batterie richtig?

Lagern Sie die Batterie an einem kühlen, trockenen Ort bei Temperaturen zwischen -15 °C und 45 °C. Vermeiden Sie direkte Sonneneinstrahlung und Feuchtigkeit. Laden Sie die Batterie vor der ersten Verwendung vollständig auf.

BEDIENUNGSANLEITUNG RBC117 APC

Smart-UPS® X-Series 2000-3000 VA RBC 117 & 118

UPS Replacement Battery—APCRBC117

For information on recycling the used battery, see the Used Battery Information sheet included with the replacement battery.

Remove the UPS Battery

Diagram of an internal device showing a drive and cable ports (no text or labels)

Diagram of a computer interface showing cable routing and a switch (no text or symbols)

Line drawing of a computer internal unit with ports and cables (no text or symbols)

Line drawing of a server rack unit with ports and connectors (no text or symbols)

Install the UPS Replacement Battery

Line drawing of a server rack unit with ports and connectors (no text or symbols)

Diagram of a computer internal unit with ports and an external cable, no text or symbols present

XLBP Replacement Batteries—APCRBC118

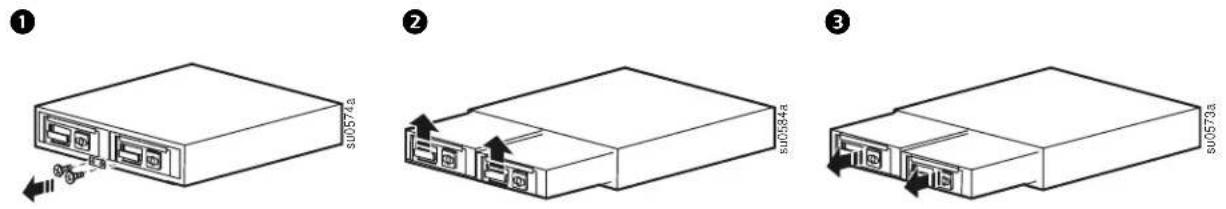

Remove the XLBP Batteries

Install the XLBP Replacement Batteries
1

Technical line drawing of a rectangular electronic device with ports and connectors (no text or symbols)

2

Line drawing of a server rack with ports and an attached cable (no text or symbols)

Reset the Battery Install Date

Reset the Battery Install Date for the internal UPS battery.

If the Battery Install Date screen does not appear on the display interface within two minutes of installing the new battery, use the arrow keys to navigate to: Main Menu > Configuration > Battery Install Date.

On the Battery Install Date screen, use the arrow keys to select the month, date, and year. Press ENTER to make a selection and move to the next option.

When finished, press ENTER to save the date.

When the RBC is fully charged, perform a self-test and run time calibration test.
