RBC43 - Batterie APC - Kostenlose Bedienungsanleitung

Produkttyp	USV-Ersatzbatterie
Modell	RBC43
Marke	APC
Batteriechemie	VRLA (versiegelte Blei-Säure)
Nennspannung	48 V
Kapazität	7,0 Ah
Energieinhalt	336 Wh
Abmessungen (L × B × H)	150 × 65 × 94 mm
Gewicht	ca. 2,5 kg
Anschlusstyp	Faston-Stecker 4,8 mm
Zellenzahl	24 (2 V pro Zelle)
Lebensdauer	3–5 Jahre (bei 25 °C)
Betriebstemperaturbereich	0 °C bis 40 °C
Lagerung	trocken, kühl, bei 20 °C
Anwendungen	USV-Systeme von APC (z. B. Smart-UPS, Back-UPS)
Wartung	wartungsfrei, nicht öffnen
Entsorgung	gemäß lokalen Vorschriften als Altbatterie
Lieferumfang	1 Batteriepack, Anschlusskabel, Handbuch

Häufig gestellte Fragen - RBC43 APC

Welche APC USV-Modelle sind mit der RBC43 kompatibel?

Die RBC43 ist kompatibel mit vielen APC Smart-UPS- und Back-UPS-Modellen wie z. B. SUA1000, SMX1000 und BR1000G. Eine vollständige Liste finden Sie im Handbuch.

Wie installiere ich die Batterie RBC43?

Schalten Sie die USV aus und trennen Sie sie vom Netz. Öffnen Sie das Batteriefach, entfernen Sie die alte Batterie, schließen Sie die neue RBC43 mit den mitgelieferten Kabeln an (rot zu rot, schwarz zu schwarz). Schließen Sie das Fach und schalten Sie die USV wieder ein.

Wie entsorge ich die alte Batterie?

Blei-Säure-Batterien müssen gemäß den örtlichen Vorschriften entsorgt werden. Bringen Sie sie zu einer Sammelstelle für Altbatterien oder geben Sie sie beim Händler ab.

Wie lange hält die RBC43?

Die Lebensdauer beträgt typischerweise 3–5 Jahre, abhängig von Umgebungstemperatur und Nutzung. Bei 25 °C Umgebungstemperatur erreichen Sie die beste Lebensdauer.

Kann ich die Batterie selbst wechseln?

Ja, der Austausch ist einfach und kann von Ihnen durchgeführt werden. Beachten Sie die Sicherheitshinweise im Handbuch: Schutzbrille tragen, nicht kurzschließen, keine Metallgegenstände auf die Pole legen.

Wie lade ich die Batterie auf?

Die Batterie wird automatisch von der USV geladen, sobald sie angeschlossen ist und die USV an das Stromnetz angeschlossen wird. Die Ladespannung beträgt ca. 54 V.

Was bedeuten die LEDs an der USV nach dem Batteriewechsel?

Bei erfolgreicher Installation leuchtet die grüne LED dauerhaft. Blinkt eine rote LED, liegt ein Fehler vor: Überprüfen Sie die Anschlüsse und die Polarität. Weitere Hinweise finden Sie im Handbuch der USV.

Kann ich die RBC43 in jedem Raum betreiben?

Ja, die Batterie ist wartungsfrei und kann in Innenräumen bei Temperaturen von 0 °C bis 40 °C betrieben werden. Vermeiden Sie direkte Sonneneinstrahlung und Feuchtigkeit.

Welche Spannung hat die Batterie genau?

Die Batterie hat eine Nennspannung von 48 V (24 Zellen à 2 V). Die tatsächliche Spannung kann je nach Ladezustand zwischen 42 V und 54 V liegen.

Ist die RBC43 auch für andere Geräte geeignet?

Die RBC43 ist speziell für APC-USV ausgelegt. Ein Einsatz in anderen Geräten wird nicht empfohlen, da Anschlüsse und Spannung abweichen können.

BEDIENUNGSANLEITUNG RBC43 APC

Installation Guide RBC43

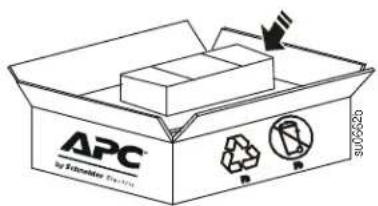

1

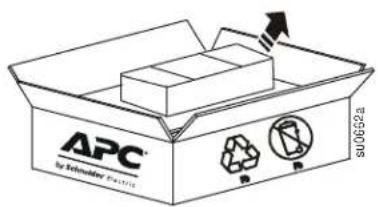

2

Diagram of a device with a rectangular box and a rectangular slot, showing an arrow indicating direction (no text or symbols present)

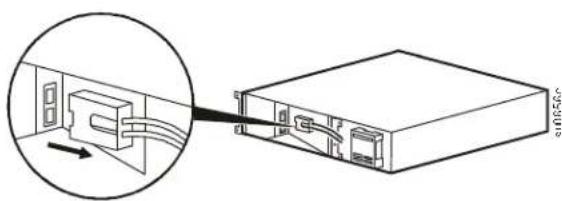

3

Diagram showing a device with an internal connector and a close-up view of its internal structure (no text or symbols)

4

Technical line drawing of a rectangular electronic device with internal components and directional arrows indicating motion (no text or symbols)

5

Simple line drawing of a rectangular device with a door and label 'sug' (no text or symbols on the device itself)

6

7

Isometric line drawing of a rectangular electronic device with ports and an arrow indicating direction (no text or symbols)

8

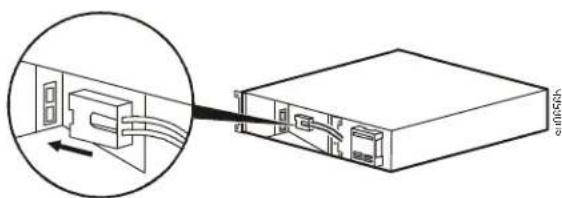

9

Diagram showing a device with an internal cable or connector, connected to a server chassis (no text or symbols present)

10

Diagram showing a device with an internal component and a separate rectangular block, no text or symbols present.

Customer support and warranty information is available at the APC Web site, www.apc.com.
