Marke	Kibernetik
Modell	11057
Produkttyp	Eismaschine (freistehend)
Abmessungen (H x B x T)	ca. 34 x 24 x 32 cm
Nettogewicht	ca. 8,5 kg
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	100 W
Kältemittel	R600a (Isobutan)
Eisproduktion pro Tag	ca. 12 kg
Eiswürfelform	Würfel (ca. 2,5 cm)
Wassertankvolumen	2,2 Liter
Eisbehälterkapazität	ca. 600 g
Steuerung	Drehregler und Ein/Aus-Schalter
Kontrollleuchte	LED für Betrieb und Eisbereitschaft
Sicherheitsfunktionen	Überhitzungsschutz, Wassermangelerkennung
Reinigung	Regelmäßige Entkalkung empfohlen, abnehmbarer Wassertank
Umgebungsbedingungen	Raumtemperatur 10–32 °C, max. 85 % relative Luftfeuchtigkeit
Garantie	2 Jahre (Herstellergarantie)
Enthält / Lieferumfang	Eismaschine, Bedienungsanleitung

Häufig gestellte Fragen - 11057 Kibernetik

Wie schalte ich die Eismaschine Kibernetik 11057 ein?

Stellen Sie das Gerät auf eine ebene Fläche, füllen Sie den Wassertank mit Trinkwasser, schließen Sie es an eine Steckdose an und drehen Sie den Regler auf Ein. Die Kontrollleuchte leuchtet auf.

Wie lange dauert es, bis die ersten Eiswürfel fertig sind?

Erste Eisproduktion dauert ca. 6–8 Minuten, anschließend etwa alle 10 Minuten eine neue Charge.

Kann ich die Eiswürfelgröße einstellen?

Nein, die Eismaschine Kibernetik 11057 produziert standardisierte Würfel. Nur die gewünschte Eisbehälterfüllmenge lässt sich nicht regeln.

Warum stoppt die Eismaschine und zeigt kein Eis an?

Mögliche Ursachen: Wassertank leer (Wassermangelanzeige), Eisbehälter voll oder das Gerät ist zu warm. Lassen Sie es abkühlen und prüfen Sie den Wasserstand.

Wie reinige ich die Eismaschine richtig?

Trennen Sie das Gerät vom Netz, entleeren Sie Wassertank und Eisbehälter. Reinigen Sie das Innere mit einem feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine Scheuermittel. Führen Sie regelmäßig eine Entkalkung durch.

Welches Wasser sollte ich verwenden?

Verwenden Sie am besten gefiltertes oder abgekochtes, abgekühltes Trinkwasser, um Ablagerungen und schlechten Geschmack zu vermeiden.

Die Eismaschine ist laut – ist das normal?

Während des Kompressorbetriebs sind leichte Betriebsgeräusche normal. Sollte das Gerät klappern oder ungewöhnlich laut sein, prüfen Sie den Standort auf Ebenheit.

Was bedeutet die blinkende Kontrollleuchte?

Ein Blinken signalisiert meist eine Störung: Wasserbehälter leer oder zu wenig Wasser, oder die Umgebungstemperatur ist zu hoch. Schalten Sie das Gerät aus und starten Sie nach 5 Minuten neu.

Kann ich die Eismaschine über Nacht laufen lassen?

Ja, das Gerät stoppt automatisch, wenn der Eisbehälter voll ist. Achten Sie jedoch auf eine ausreichende Belüftung und stellen Sie es nicht in der Nähe von Wärmequellen auf.

Wo finde ich die Bedienungsanleitung für die Kibernetik 11057?

Die gedruckte Anleitung liegt dem Gerät bei. Alternativ können Sie sie kostenlos als PDF auf notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG 11057 Kibernetik

Flockeneismaschine | Kibernetik IB

Betriebsanleitung

Inhaltsverzeichnis

1 | Einführung 4
2 | Technische Daten 4
3 | Elektroschema 5
4 | Eigenschaften 6
5 | Vor der ersten Inbetriebnahme 6
6 | Bedienungsschritte 7
7 | Wartung 9
8 | Problembehebung 10
9 | Gerätebestandteile 11

1 | Einführung

Herzlichen Dank, dass Sie sich für unsere Flockeneismaschine entschieden haben! Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie die Eismaschine in Betrieb nehmen und bewahren Sie diese danach an einem sicheren Ort auf.

2 | Technische Daten

Modell Icebull 40
Eisproduktion (kg/24h) 40
Leistungsaufnahme (W) 385
Menge Kühlmittel R134a (g) 130
Masse (mm) 395 x 543 x 722

Beachten Sie, dass die Daten je nach Modell etwas abweichen können. Weitere Informationen dazu können der Etikettenplakette am Gerät selbst entnommen werden.

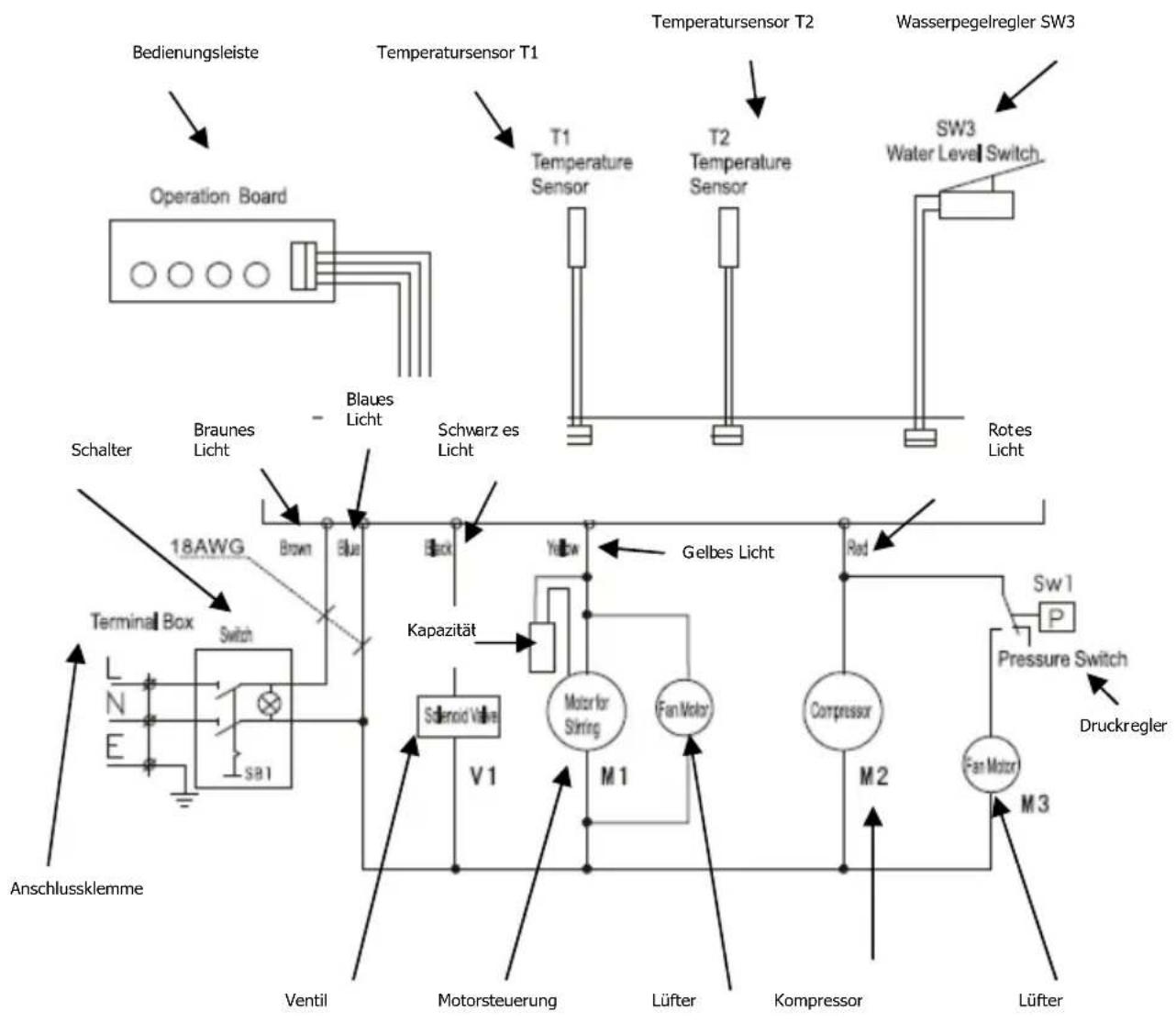

3 | Elektroschema

4 | Eigenschaften

Unsere Flockeneismaschine ist aus rostfreiem Stahl gefertigt. Die Maschine verfügt über eine Reihe von Vorteilen wie z.B. eine schnelle Eisproduktion, einen grossen Eisspeicher, die Produktion optisch schöner Eisflocken und eine schnelle Eisausgabe.

Nachdem Sie sichergestellt haben, dass die Flockeneismaschine mit einem Wasserzufluss verbunden ist und alle Hinweise gemäss Punkt 5 (Hinweise vor der ersten Inbetriebnahme) befolgt wurden, kann deren Betrieb gestartet werden. Sämtliche Prozessschritte von der Eisproduktion über die Eisausgabe bis hin zur Eisspeicherung laufen automatisch ab und sorgen somit für eine laufende Eisproduktion.

Im Falle eines Wassermangels oder eines überfüllten Eisspeichers wird dies durch ein Licht angezeigt und die Eisproduktion wird automatisch eingestellt.

Der Eisspeicherbehälter ist mit Polyurethan ausgekleidet und damit sehr gut isoliert. Dadurch ist das Eis länger haltbar.

Das überschüssige Wasser wird nach einem Eisproduktionsvorgang wiederverwendet. Dadurch wird gewährleistet, dass sich der Wasser- und Energieverbrauch reduziert, die

Eisproduktionseffizienz davon profitiert und die Geräte-Unterhaltskosten damit minimal ausfallen.

Zur Eisproduktion kann entweder aufbereitetes Wasser oder lediglich gewöhnliches Leitungswasser verwendet werden.

5 | Vor der ersten Inbetriebnahme

1. Die Eismaschine sollte beim Transport nicht in eine Schieflage von über 45 Grad gebracht werden und darf keinesfalls „auf den Kopf“ gestellt werden. Dies würde zu einer Beschädigung des Kompressors oder des Kühlsystems führen.
2. Die Eismaschine sollte auf einem horizontalen ebenen Untergrund positioniert werden, fern von Hitzequellen und leicht entzündbaren Gasen. Ein Mindestabstand von 15 cm zu angrenzenden Gegenständen und Wänden muss eingehalten werden, da die Lüftung ansonsten nicht einwandfrei funktionieren kann.
3. Nach der Positionierung der Eismaschine muss mindestens 12 Stunden gewartet werden, bevor sie das erste Mal in Betrieb gesetzt werden kann.
4. Anschlussspannung: 220 V / 50 Hz.
5. Das einzusetzende Stromkabel muss im Querschnitt über eine Dicke von 0.75 mm verfügen und mehrdrahtig sein. Die Absicherung sollte 5A betragen.

2

1. Für einen einwandfreien Betrieb bedarf es einer separaten dreipoligen Steckdose und einer sicheren Erdung.
2. Falls das Stromkabel beschädigt ist, muss dieses aus Sicherheitsgründen sogleich vom Hersteller, einem Fachhändler oder einer ähnlich qualifizierten Fachperson ersetzt werden.
3. Die Eismaschine sollte ohne ausreichende Beaufsichtigung nicht von Kindern oder Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten bedient werden. Achten Sie darauf, Kinder nicht mit der Eismaschine spielen zu lassen.

6 | Bedienungsschritte

1. Entfernen Sie sämtliches Verpackungsmaterial und entnehmen Sie die beiliegenden Dokumente und Einzelteile (wie das Wasserzufluss- und Wasserabflussrohr).
2. Positionieren Sie die Eismaschine anschliessend an einem gut belüfteten Standort und achten Sie darauf, dass das Gerät einen Mindestabstand von 15 cm zu angrenzenden Wänden oder anderen Gegenständen hat. Auch sollte sichergestellt werden, dass die Eismaschine auf einem ebenen Untergrund positioniert und nicht in die Nähe von Hitzequellen gebracht wird.
3. Verbinden Sie das eine Ende des mitgelieferten Plastikrohrs mit der Wasserzufluss-Öffnung auf der Hinterseite des Geräts. Nehmen Sie dazu entsprechende Verbindungsschrauben zu Hilfe.

Verbinden Sie anschliessend das andere Ende dieses Wasserzuflussrohrs anhand einer 34 " dicken Verbindungsschraube mit dem Wasserhahn. Der Wasserdruck im Wasserzuflussrohr sollte dabei 1.5 \~3 bar betragen. Stellen Sie sicher, dass bei dieser Verschraubung beidseitig des Wasserzuflussrohrs Dichtungsscheiben hinzugefügt werden.

Falls Sie sich für die Verwendung von aufbereitetem Wasser entscheiden, muss das erwähnte Plastikrohrs (im Lieferumfang inbegriffen) zusätzlich mit einem Unterstützungselement für aufbereitetes Wasser verbunden werden. Das andere Ende dieses Unterstützungselements muss mit dem Dispenser für das aufbereitete Wasser (anstatt mit dem Wasserhahn bei Verwendung von gewöhnlichem Leitungswasser) verbunden werden. Achten Sie dabei darauf, dass dieser Dispenser an der Rückseite der Eismaschine installiert wird.

1. Das andere Rohr ist für den Wasserabfluss vorgesehen. Das eine Ende dieses Rohres muss mit der entsprechenden Wasserabfluss-Öffnung (9) auf der Hinterseite der Eismaschine verbunden werden. Das andere Ende dieses Rohrs muss in einen separaten Behälter (nicht mitgeliefert) für das überschüssige Wasser geleitet oder direkt mit dem Abwasserkanal verbunden werden.
2. Stellen Sie anschliessend die Verbindung mit dem Stromnetz her und drücken Sie den Startschalter auf der Bedienungsleiste für ungefähr 4 Sekunden bis das Anzeigelicht für einen erfolgreich gestarteten Betrieb und das Eisgrössen-Anzeigenlicht (für grosses oder kleines Eis) aufleuchtet. Daraufhin wird die Eismaschine ihren Betrieb aufnehmen. Alle nachfolgenden Prozessschritte (sprich Wasserzufuhr → Eisproduktion

→ Eisausgabe → Eisspeicherung) laufen automatisch ab. Dies hat den Vorteil, dass für einen laufenden Eisproduktionsbetrieb gesorgt werden kann. Sobald der Eisspeicher voll ist, wird auf der Bedienungsleiste ein Anzeigelicht aufleuchten und der Betrieb wird eingestellt. Bei Wassermangel oder anderen Schwierigkeiten bezüglich des Wasserzufuhr-Systems wird das entsprechende Anzeigelicht für Wassermangel aufleuchten und die Eisproduktion wird ebenfalls automatisch eingestellt.

7 | Wartung

1. Falls der Kompressor aus Gründen wie Wassermangel, Eisüberschuss, etc. seinen Betrieb einstellt, darf die Eismaschine nicht gleich wieder neu gestartet werden. Erst nach einer Wartezeit von ca. 5 Minuten und der Behebung dieser Ursachen darf ein Neustart getätigt werden.
2. Überprüfen Sie die Verbindungsstücke der Wasserzu- und –abflussrohre regelmässig und entfernen Sie eventuell herunter tropfendes Wasser.
3. Wenn die Eismaschine über eine längere Zeitdauer hinweg nicht verwendet wird, müssen die Verbindungsschrauben des Plastik-Wasserabflussrohrs auf der Rückseite der Eismaschine entfernt werden. Dadurch kann nachfolgend alles überschüssige Wasser entleert werden. Anschliessend können die Schrauben wieder zugedreht werden. Nun sollte der Innenbereich des Eisspeicherbehälters mit einem sauberen Tuch gereinigt werden.
4. Achten Sie darauf, die Eismaschine nicht durch ein gewaltsames Reissen an der Steckdose ein- und auszuschalten.

8 | Problemebehebung

Problem Ursache Lösung
Die Eismaschine funktioniert nicht.	1. Die Spannung ist tiefer als die empfohlene Untergrenze.2. Die Raumtemperatur ist zu tief (unter 10°C).	1. Schalten Sie die Eismaschine aus und tätigen Sie einen Neustart bis eine angemessene Spannung erreicht ist.2. Setzen Sie die Eismaschine erst wieder in Betrieb, wenn die Raumtemperatur über 10°C ist.
Das Indikatorlicht zeit Wassermangel auf.	1. Wassermangel beim Wasserzufuhrsystem2. Beschädigung des Wasserventils3. Zu tiefer Wasserdruck	1. Überprüfen Sie die Wasserzufuhr und tätigen Sie anschliessend einen Neustart.2. Überprüfen Sie das Wasserventil.3. Vergewissern Sie sich darüber, dass der Wasserdruck höher als 1.5 bar ist.
Der Kompressor funktioniert nicht.	1. Wassermangel2. Voller Eisspeicher	1. Überprüfen Sie das Wasserzufuhrsystem (Wasserventil und Wasserzuflussrohr).2. Entnehmen Sie das Eis.
Zwar ist der Kompressor in Betrieb aber es kann kein Eis hergestellt werden.	1. Mangel an Kühflüssigkeit2. Das Kühlsystem ist blockiert.3. Ventilator ist nicht in Betrieb	1. Füllen Sie Kühflüssigkeit nach.2. Falls der Umgebungstemperaturbereich nicht innerhalb von +16°C - + 32°C liegt, kann es zu einer Systemblockierung kommen. In diesem Fall sollte der Filter ausgewechselt werden.3. Prüfen Sie nach, ob der Ventilator in Betrieb ist.
Die Anzeige gibt einen Wassermangel an.	Falls die Umgebungstemperatur zu niedrig ist, kann dies an einer Blockierung oder einem fehlerhaften Wasserzufluss liegen.	Schalten Sie den Betrieb der Eismaschine aus bis eine Temperatur 10°C erreicht ist oder lassen Sie diese bei einem Fachexperten reparieren.

9 | Gerätebestandteile

1 2 3

Nr.	Bestandteil Nr. Bestandteil
1.	Hauptschalter	7.	Stromkabel
2.	Bedienungsleiste	8.	Schraube für den Wasserzufluss
3.	Türe	9.	Wasserabfluss-Rohr
4.	Temperatursensor	10.	Schrauben für Standbeine
5.	Eisschaufel	11.	Wasserzufluss-Rohr
6.	Rückseite	12.	Abflusssrohr
