BEDIENUNGSANLEITUNG 10715 Kibernetik

1 | Sicherheitshinweis 4
2 | Technische Daten 4
3 | Benutzung 5
4 | Gerätebeschreibung 6
5 | Elektroschema 7
6 | Wartung und Pflege 7
7 | Problembehebung 8
8 | Rücksendungskarte 10

1 | Sicherheitshinweise

• Die Eismaschine darf nur in aufrechter Position transportiert werden.
- Bei der ersten Benutzung und beim Gebrauch nach längerem Stillstand startet das Selbstreinigungsprogramm der Maschine. Die Eiswürfel, die in den ersten zwei Stunden produziert werden, dürfen nicht verwendet werden.
- Das Gerät muss auf einem ebenen, festen Untergrund platziert werden. Es darf nicht in der Nähe von Wärmequellen und Gasanschlüssen aufgestellt werden. Damit die Luft zirkulieren kann, muss das Gerät auf allen Seiten einen Abstand von ca. 150 mm haben.
- Sollten Sie die Eismaschine umplatzieren, so muss das Gerät für mindestens 12 Stunden stehen bleiben, ohne dass sie eingeschaltet wird.
- Der Wasserablaufschlauch sollte unterhalb der Eismaschine in einen Behälter geführt werden, damit das Wasser gut ablaufen kann.
- Das Stromkabel muss in einer geerdeten, dreipoligen Steckdose angeschlossen werden.
- Das Gerät ist zur Herstellung von Eiswürfeln bestimmt. Der Eisbehälter darf nicht zur Aufbewahrung von Speisen oder Getränken verwendet werden. Dies kann ein Zusetzen des Wasserablaufs bewirken, was ein Überlaufen zur Folge hätte. Dies wiederum kann zu Garantieverlust führen.
- Im Falle einer Störung und / oder Fehlfunktion schalten Sie das Gerät ab und verständigen Sie Ihren Händler.
- Vor jeder Reinigung muss der Stecker aus der Steckdose gezogen werden.

2 | Technische Daten

	IB-26L	IB-50L / 6 kg	IB-50L / 25 kg
Tagesleistung:	26 kg / 24 h	50 kg / 24 h	50 kg / 24 h
Eisspeicher:	6 kg	6 kg	25 kg
Kältemittel:	R134a	R134a	R134a
Max. Leistungsaufnahme:	240 W	380 W	380 W
Gewicht:	35 kg	37 kg	51 kg
Masse Verpackung (LxBxH)	556 x 400 x 666 mm	556 x 400 x666 mm	640 x 500 x 880 mm

3 | Benutzung

1. Packen Sie das Gerät aus und entnehmen Sie die beiliegenden Zubehörteile aus der Eisklappe
2. Verbinden Sie ein Ende des durchsichtigen Kunststoffschlauchs mit dem Wasserablaufanschluss an der Rückseite der Maschine. Das andere Schlauch-Ende sollte in einen Behälter für überschüssiges Wasser (nicht im Lieferumfang enthalten) oder in den Abwasserkanal gelegt werden.
3. Verbinden Sie den weissen Zulaufschlauch mit dem Wasserhahn und schliessen Sie das andere Ende am Gerät an. Verwenden Sie auf jeden Fall an beiden Anschlüssen die beiliegenden Dichtungen.
4. Stecken Sie den Stecker in eine geerdete Steckdose und schalten Sie das Gerät durch Betätigen des EIN/AUS-Schalters an. In den ersten 3 Minuten wird ein automatischer Prüflauf durchgeführt, danach erst startet das Gerät den eigentlichen Kühl- und Produktionsvorgang.
5. Alle Produktionsschritte (Wasserzulauf – Eisbereitung – Eiswürfelproduktion – Vorratshaltung) werden kontinuierlich geprüft. Wenn der Vorratsbehälter voll ist, leuchtet die Anzeige auf und die Eiswürfelproduktion wird automatisch gestoppt.
6. Sollte der Wasserzufluss nicht oder nicht ausreichend funktionieren, dann leuchtet die Warnlampe auf und die Eiswürfelproduktion wird automatisch gestoppt.

4 | Gerätebeschreibung

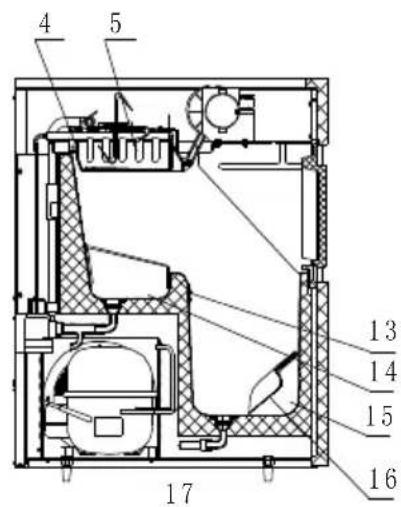

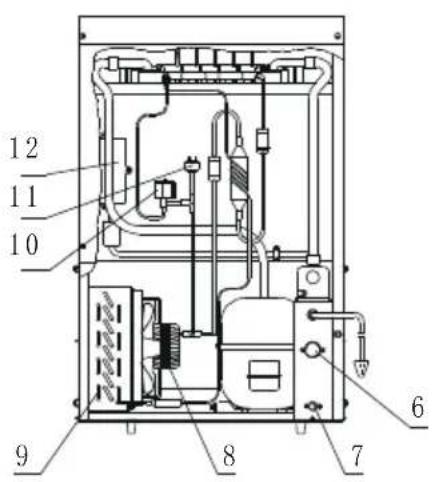

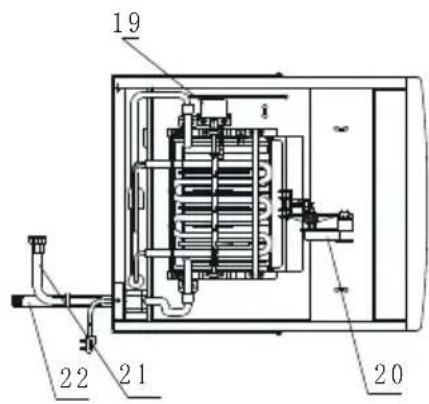

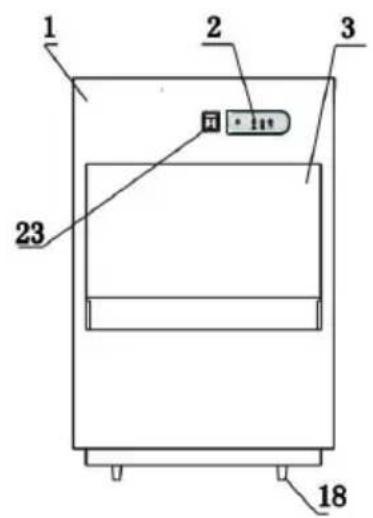

1 2 3 23 18

4 5 13 14 15 16 17

12 11 10 9 8 7 6

19 22 21 20

1) Forderseite 9) Kondensator 17) Kompressor
2) Bedienfeld 10) Ventil 18) Stellfüsse
3) Türe 11) Schalter 19) Wasserpaddelmotor
4) Wassertank 12) Kontrollfeld 20) Motor für Kippschale
5) Verdampfer 13) Eismesssensor 21) Wassereinlassschlauch
6) Wasserventil 14) Wasserrinne 22) Wasserablauf
7) Wasserauslassschlauch 15) Eisauffangbehälter 23) Schalter
8) Lüfter 16) Eisschaufel

5 | Elektronikschema

6 | Wartung und Pflege

- Wenn der Kompressor stoppt (z.B. wegen Wassermangel, zu viel Eis im Vorratsbehälter, Stromausfall, etc.), dann warten Sie bitte 5 Minuten, bevor Sie das Gerät wieder einschalten.

- Prüfen Sie regelmässig die Verbindungsstellen für den Wasserein- und Wasserauslass am Gerät. Kleine Mengen Leckwasser sind normal. Bitte entfernen Sie diese regelmässig.

- Wenn das Gerät für einen längeren Zeitraum ausser Betrieb genommen werden soll, dann reinigen Sie bitte den Vorratsbehälter sorgfältig mit einem sauberen Tuch.

- Ein- und Ausstöpseln des Gerätes nur am Netzstecker, nicht am Kabel ziehen.

- Bitte stellen Sie die Füsse des Gerätes so ein, dass die Eismaschine absolut gerade steht. Vor der ersten Benutzung sollten Sie ca. 12 Stunden warten, bevor Sie die Justierung vornehmen.

- Der Wasserablassschlauch sollte unterhalb der Geräteunterkante verlaufen, sodass das Wasser problemlos ablaufen kann.

- Das Gerät hat einen dreipoligen Schalter, Spannung 230 V / 50 Hz.

- Wichtig: Um die Funktionalität des Geräts zu gewährleisten, empfehlen einmal pro Jahr einen Service bei der Kibernetik AG durchführen zu lassen.

7 | Problemebehebung

Störung	Mögliche Ursache	Lösung
Warnanzeige „wenig Wasser" leuchtet auf	Wasserzuführung ist gestört Wasserventil ist beschädigt Wasserdruck ist zu niedrig	Prüfen Sie den Zulauf Prüfen Sie das Ventil, evtl. ersetzen Der Wasserdruck muss mind. 1 kg/cm2 betragen
Warnanzeige „Eisbehälter voll" leuchtet auf	Eisbehälter ist voll	Eisbehälter entleeren
Warnanzeige „Störung" leuchtet auf	Wassertank wurde nicht in die korrekte Position zurückgestellt Eissensor arbeitet nicht richtig	Ist der Wassertank mit Eis verstopft? Schalten Sie die Maschine für einige Minuten aus bis das Eis geschmolzen ist Sensor von Eis befreien
Eismaschine läuft nicht	Umgebungstemperatur ist unter 10 °C Eisbehälter voll Kompressor überhitzt	Höhere Umgebungstemperaturen gewährleisten Entleeren Sie das Eis Gerät für eine Stunde ausschalten
Gerät arbeitet, es werden aber keine Eiswürfel produziert	Leck im Kühlsystem Kühlsystem ist blockiert	Kühlsystem vom Fachmann überprüfen lassen Setzen Sie sich mit einem Fachmann in Verbindung

8 | Rücksendekarte

Kontakt bei Fragen und Problemen aller Art:

[phone]

[e-mail]

Bitte bei Rücksendung komplett ausfüllen und dem Gerät beilegen!

Wichtig: Kopie der Kaufquittung/Garantieschein beilegen, andernfalls haben Sie keinen Garantieanspruch.

Rücksendeinformationen:

Name & Vorname: Lieferadresse:

Firma: PLZ & Ort:

Telefon: E-Mail:

Gerätetyp: ____

Händler: ____

Datum des Kaufs: ____

Beschreibung des Defekts:
