FNC-0109TX - Netzwerkkarte / Adapter LEVELONE - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerkkarte / Adapter
Marke	LevelOne
Modell	FNC-0109TX
Schnittstelle	PCI
Netzwerkstandard	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX
Datenübertragungsrate	10/100 Mbit/s
Anschlüsse	1x RJ-45
Abmessungen (ca.)	120 x 60 x 20 mm
Gewicht (ca.)	50 g
Stromversorgung	Über PCI-Slot
LED-Anzeigen	Link/Activity
Auto-Negotiation	Ja
Full Duplex	Unterstützt
Plug & Play	Ja
Kompatible Betriebssysteme	Windows, Linux
Lieferumfang	Netzwerkkarte, Treiber-CD, Bedienungsanleitung
Garantie	2 Jahre
Reinigung	Mit trockenem Tuch abwischen, keine Flüssigkeiten verwenden
Sicherheitshinweis	Vor dem Einbau Gerät ausschalten und Netzstecker ziehen
Reparatur	Keine reparaturfähigen Teile enthalten

Häufig gestellte Fragen - FNC-0109TX LEVELONE

Wie installiere ich die LevelOne FNC-0109TX Netzwerkkarte?

Schalten Sie den Computer aus und ziehen Sie den Netzstecker. Öffnen Sie das Gehäuse, stecken Sie die Karte in einen freien PCI-Slot und verriegeln Sie sie. Schließen Sie das Gehäuse, schalten Sie den Computer ein und installieren Sie die Treiber von der mitgelieferten CD.

Welche Betriebssysteme werden unterstützt?

Die Karte unterstützt Windows (7, 8, 10, 11) sowie die meisten Linux-Distributionen. Für andere Systeme suchen Sie bitte auf der LevelOne-Website nach aktuellen Treibern.

Warum leuchtet die LED nicht?

Überprüfen Sie, ob die Karte richtig im PCI-Slot sitzt und das Netzwerkkabel fest eingesteckt ist. Stellen Sie sicher, dass der Router oder Switch eingeschaltet ist. Falls die LED weiterhin aus bleibt, könnte die Karte defekt sein.

Wie kann ich die Geschwindigkeit der Karte überprüfen?

Gehen Sie in den Geräte-Manager (Windows), wählen Sie die Netzwerkkarte aus und prüfen Sie unter "Verbindungsgeschwindigkeit" den Wert. Alternativ können Sie in den Netzwerkeinstellungen den Status der Verbindung anzeigen lassen.

Kann ich die Karte in einem PCI Express Slot verwenden?

Nein, die FNC-0109TX ist eine PCI-Karte und passt nicht in einen PCI-Express-Slot. Sie benötigen einen freien 32-Bit-PCI-Slot auf Ihrem Mainboard.

Die Treiberinstallation schlägt fehl – was tun?

Stellen Sie sicher, dass Sie die richtige Treiberversion für Ihr Betriebssystem herunterladen. Deinstallieren Sie alte Treiber vollständig und versuchen Sie es erneut. Bei Windows können Sie auch die Windows Update-Funktion nutzen.

Unterstützt die Karte Wake-on-LAN?

Ja, die Karte unterstützt Wake-on-LAN. Aktivieren Sie die Funktion im Geräte-Manager unter den erweiterten Einstellungen der Netzwerkkarte.

Wie reinige ich die Netzwerkkarte?

Verwenden Sie ein weiches, trockenes Tuch, um Staub von der Karte zu entfernen. Vermeiden Sie Flüssigkeiten oder Reinigungsmittel. Fassen Sie die Karte nur an den Kanten an, um statische Entladung zu vermeiden.

Kann ich die Karte auch in einem Server betreiben?

Ja, die Karte ist für den Einsatz in Servern geeignet, sofern ein freier PCI-Slot vorhanden ist. Beachten Sie die Kompatibilität mit Ihrem Server-Betriebssystem.

Was ist die maximale Kabellänge?

Für 10/100 Mbit/s Ethernet beträgt die maximale Kabellänge 100 Meter (Kategorie 5e oder höher). Stellen Sie sicher, dass das Kabel in gutem Zustand ist.

BEDIENUNGSANLEITUNG FNC-0109TX LEVELONE

32-bit 10/100Mbps Ethernet PCI Card

Close-up of a green PCI expansion card with network ports and connectors (no visible text or symbols)

FNC-0109TX

H/W Version: 5

The LevelOne FNC-0109TX delivers reliable wired network connectivity for your desktop PC. With this Fast Ethernet PCI Adapter, you can Access an available high-speed Internet connection through wired network and surf the web, check e-mail, talk with friends in MSN, share documents, photos, music and etc.

This adapter is a highly integrated and cost-effective Fast Ethernet Adapter that provides 32-bit performance, PCI bus controller, and full compliance with IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX specifications and IEEE 802.3x Full Duplex Flow.

The LevelOne FNC-0109TX keeps low cost and eliminates usage barriers. It is the easiest way to upgrade a network from 10 to 100Mbps. Supports both 10Mbps and 100Mbps network speed both in Half-Duplex and Full-Duplex transfer modes, using Auto-Negotiation technology to detect the network speed.

Whatever your requirements are ease of installation, superior performance, or responsive support, FNC-0109TX is the superior choice.

Diagram of a PCI expansion card showing port, ports, and internal components (no text or labels)

1. LED (Link / Activity

2. RJ-45 Input Port

Key Features

• Supports Full Duplex and Half Duplex transfer modes
• Compliant to 32-bit OCI Revision 2.2/2.2
• Supports IEEE 802.3x flow control for Full Duplex mode
• Provides diagnostic software
• One LED indicator for monitoring Link/Activity
• Windows 95/98/ME/NT4.0/2000/2003/XP/Vista/7

Works Well With

FBR-1418

1W, 4L Broadband Router

FSW-0511

5-Port Fast Ethernet Switch

Technical Specification

Standards and Protocols

IEEE 802.3, 802.3u, 802.3x

CSMA/CD, TCP/IP, PCI Revision 2.1/2.2

Interface

32-bit PCI

Transmission Rate

10/100Mbps for Half-Duplex mode

20/200Mbps for Full-Duplex mode

Flow Control

IEEE 802.3x Flow Control (Full-Duplex)

Port

10/100Mbps RJ45

Network Media

10BASE-T: UTP category 3, 4, 5 cable (maximum 100m)

EIA/TIA-568 100Ω STP (maximum 100m)

100BASE-TX: UTP category 5, 5e cable (maximum 100m)

EIA/TIA-568 100Ω STP (maximum 100m)

LED Indicator

Link/Act

Operating System

Windows 95/98/ME/NT4.0/2000/2003/XP/Vista/7

Power Consumption

1W

Environment

Operating Temperature: 0°C\~40°C (32°F\~104°F)

Storage Temperature: -40°C\~70°C (-40°F\~158°F)

Operating Humidity: 10%\~90% non-condensing

Storage Humidity: 5%\~90% non-condensing

Safety & Emission

FCC, CE

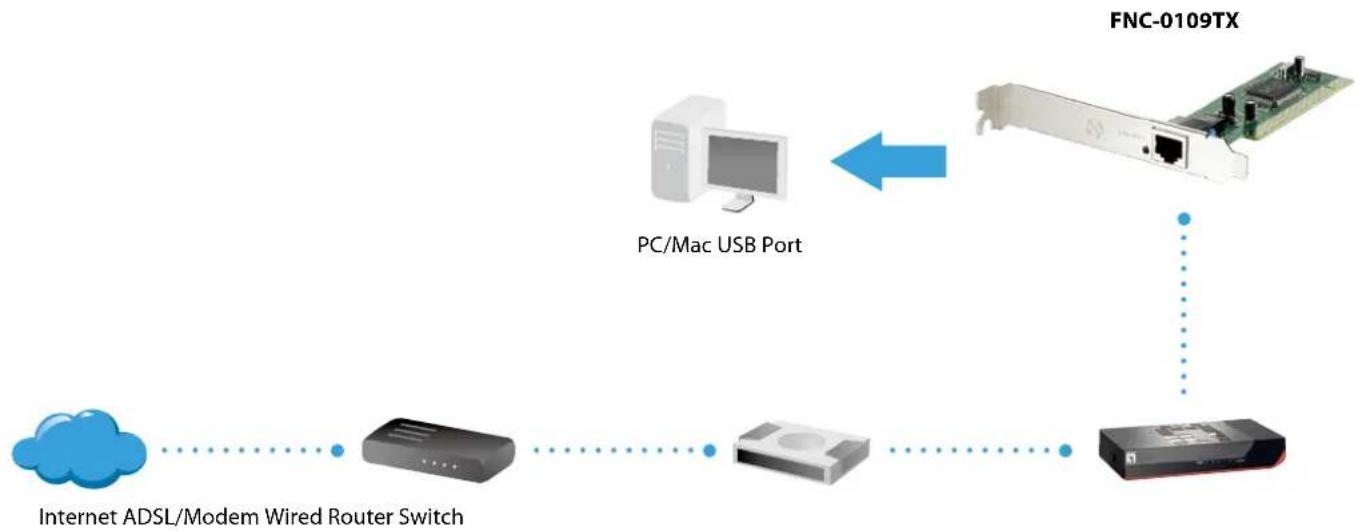

Product Diagram

Order Information

FNC-0109TX: 10/100Mbps Ethernet PCI Card

Package Content FNC-0109TX
