Produkttyp	Digitaler Satelliten-Receiver (DVB-S2/S2X)
Marke	Xoro
Modell	HRK 7540
Abmessungen (B x T x H)	Ca. 160 x 100 x 40 mm
Gewicht	Ca. 0,3 kg
Stromversorgung	DC 12V, 1A (externes Netzteil)
Stromverbrauch	Max. 12 W (Standby <1 W)
Videoausgang	HDMI 1.4, SCART (Composite)
Audioausgang	HDMI, digital optisch (S/PDIF)
Unterstützte Auflösungen	576i, 576p, 720p, 1080i, 1080p
Videodekodierung	MPEG-2, MPEG-4, H.264, H.265 (HEVC)
Tunertyp	DVB-S2 / S2X, 1x F-Anschluss
USB-Anschluss	1x USB 2.0 (vorne) für Aufnahme und Medienwiedergabe
Speicher	Unterstützt externe USB-Festplatten (bis zu 2 TB)
Aufnahmefunktionen	Timeshift, zeitgesteuerte Aufnahme, PVR-fähig über USB
Kanalsspeicher	Bis zu 4000 Kanäle
Elektronischer Programmführer (EPG)	7-Tage-EPG-Unterstützung
Fernbedienung	Infrarot, inkl. Batterien (AAA)
Sprachen	Mehrsprachiges Menü (EN, DE, FR, ES, usw.)
Wartung & Reinigung	Mit einem trockenen, weichen Tuch abwischen; Flüssigkeiten und Scheuermittel vermeiden.
Sicherheit	Nur für den Innenbereich; sorgen Sie für ausreichende Belüftung; bei Gewitter trennen.
Ersatzteile & Reparierbarkeit	Wenden Sie sich für Teile an den Xoro-Support oder autorisierte Servicezentren; vom Benutzer austauschbar sind nur die Fernbedienungsbatterien.
Allgemeine Informationen	Lieferumfang: Bedienungsanleitung, Fernbedienung, Netzteil, AV-Kabel.

Häufig gestellte Fragen - HRK 7540 XORO

Wie schließe ich den Xoro HRK 7540 an meinen Fernseher an?

Verwenden Sie ein HDMI-Kabel für beste Qualität. Alternativ können Sie das SCART-Kabel (im Lieferumfang) verwenden, wenn HDMI nicht verfügbar ist. Schließen Sie das HDMI- oder SCART-Kabel an den entsprechenden Anschluss Ihres Fernsehers an, dann verbinden Sie das Netzteil und das Satellitenkabel.

Wie scanne ich nach Sendern?

Drücken Sie die Menü-Taste auf der Fernbedienung, gehen Sie zu Installation > Satellitensuche. Wählen Sie Ihren Satelliten (z.B. Astra 19,2°O) und wählen Sie Blind Scan oder Netzwerkscan. Drücken Sie OK, um den Scan zu starten. Dies kann mehrere Minuten dauern.

Kann ich TV-Programme aufnehmen?

Ja, der HRK 7540 unterstützt PVR (Persönlicher Videorekorder) über den USB-Anschluss. Schließen Sie einen USB-Stick oder eine externe Festplatte an (formatiert als FAT32 oder NTFS). Drücken Sie die Record-Taste auf der Fernbedienung oder nutzen Sie das Timer-Menü, um Aufnahmen zu planen.

Warum habe ich kein Signal auf meinem Receiver?

Überprüfen Sie, ob die Satellitenschüssel richtig ausgerichtet ist und der LNB funktioniert. Stellen Sie sicher, dass der F-Stecker auf der Rückseite des Receivers fest sitzt. Gehen Sie zu Menü > Installation > Signalstärkemesser, um Signalstärke und -qualität zu prüfen. Wenn beide null sind, überprüfen Sie die Ausrichtung Ihrer Schüssel.

Wie setze ich den Receiver auf die Werkseinstellungen zurück?

Rufen Sie das Menü auf, gehen Sie zu Einstellungen > Werkseinstellungen. Geben Sie das Standard-Passwort ein (normalerweise 0000 oder 1234). Bestätigen Sie den Reset. Dadurch werden alle gespeicherten Sender und Einstellungen gelöscht.

Kann ich mit dem Receiver Free-to-Air-Sender ohne Abonnement empfangen?

Ja, der HRK 7540 ist für Free-to-Air (FTA)-Sender ausgelegt. Stecken Sie Ihr Conditional Access Module (CAM) und Ihre Smartcard ein, wenn Sie Bezahlsender abonniert haben, aber für die meisten Sender ist kein Abonnement erforderlich.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der Xoro-Website herunter (falls verfügbar). Speichern Sie die Datei auf einem USB-Stick (FAT32). Stecken Sie den USB in den Receiver, drücken Sie Menü > Einstellungen > Firmware-Update. Wählen Sie die Datei und bestätigen Sie. Schalten Sie das Gerät während des Updates nicht aus.

Warum funktioniert die Fernbedienung nicht?

Überprüfen Sie zuerst die Batterien in der Fernbedienung. Wenn es immer noch nicht funktioniert, stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Receiver befinden. Versuchen Sie, direkt auf den IR-Sensor an der Vorderseite zu zeigen. Wenn es immer noch nicht funktioniert, setzen Sie den Receiver zurück, indem Sie ihn für 30 Sekunden vom Stromnetz trennen.

Wie richte ich die Timeshift-Funktion ein?

Schließen Sie ein USB-Speichergerät (mindestens 8 GB) an. Drücken Sie während des Live-TV die Pause-Taste. Der Receiver beginnt vorübergehend mit der Aufnahme. Drücken Sie Play, um vom pausierten Punkt aus fortzufahren. Um Timeshift zu deaktivieren, drücken Sie Stop.

Kann ich den Receiver mit dem Internet verbinden?

Der HRK 7540 hat keinen integrierten Ethernet-Anschluss oder WLAN. Es ist ein eigenständiger Satelliten-Receiver ohne Internetverbindung. Einige Modelle unterstützen jedoch möglicherweise einen USB-WLAN-Stick – lesen Sie für Details in Ihrer Bedienungsanleitung nach.

BEDIENUNGSANLEITUNG HRK 7540 XORO

Benutzerhandbuch (Deutsch)

04 Sicherheitshinweise

06 Kundendienst und Umwelt

07 Lieferumfang und Bedienelemente

08 Anschlüsse

09 Fernbedienung

11 Erstinstallation

12 Tägliche Bedienung (Wichtige Tasten und Funktionen)

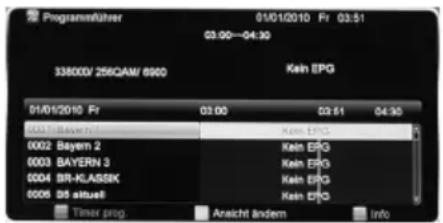

14 Elektronischer Programmführer

14 USB Rekorder

15 Timeraufnahmen programmieren

16 Aufnahmen abspielen und Timeshift

17 PVR Einstellungen, USB-Geräte formatieren (alles löschen)

18 HD Media Player

19 Hauptmenü

20 Installation

20 Sender verwalten

22 Favoriten

23 Einstellungen: System

24 Einstellungen: Video und OSD

25 Einstellungen: Kindersicherung

25 Einstellungen: Bildeinstellungen

26 Einstellungen: Zeiteinstellungen

27 Einstellungen: Erweitert

27 Sichern/Wiederherstellen (Senderlisten und Einstellungen sichern)

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen aufbewahrt werden.

BK-Empfangsanlage

Der Xoro HRK 7540 ist für den Betrieb an einer den Vorschriften entsprechenden Empfangsanlage vorgesehen.

• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre BK-Empfangsanlage von einem Fachbetrieb installieren.
  • Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein!
• Sind Antennendose, Verstärker, Verteiler, Weichen, Abzweiger und/oder Antennenkabel zu alt oder nicht korrekt abgeschirmt, kann es zu Empfangsstörungen und fehlenden Sendern kommen. Bitte lassen Sie in diesem Fall Ihre Empfangsanlage überprüfen und tauschen Sie betroffene Komponenten aus.

Informieren Sie sich auf der Internetseite Ihres Kabelnetzbetreibers oder im Fachhandel über aktuelle Senderlisten.

Sicherheitshinweise

• Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
- Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Netzspannung nicht kennen, fragen Sie bitte einen Elektriker.

• Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

- Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

- Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

- Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

- Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

- Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert.

• Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.
• Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
• Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
• Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
• Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längerer Benutzung zu Schäden am Bildschirm führen.
• Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
• Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.
  • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
  • Vermeiden Sie Hitzestau am Gerät.
  • Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
  • Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

USB Anschluss

Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichermedien (USB Sticks) an.

Verwendung

Das Gerät ist für die Verwendung in Privathaushalten konzipiert.

Servicefall

• Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal.
• Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
  a. Wenn das Netzteil oder Netzkabel defekt ist.
  b. Wenn Gegenstände in das Gerät gefallen sind.
  c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
  d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.
  e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.
• Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
• Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
• Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigarettenrauch werden nicht im Rahmen der Gewährleistung behoben.

Kontakt mit dem Xoro-Kundendienst aufnehmen:

Per Telefon: 040 - 77 11 09 17 (Mo-Fr, 11.00 Uhr bis 17.00 Uhr)

Per eMail:[e-mail]

ERS GmbH Elektronik Repair Service

Weidegrund 3

21614 Buxtehude

Deutschland

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können, wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Bitte entsorgen Sie Batterien nicht im Hausmüll.

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:

• HRK 7540
• Fernbedienung
• Anleitung
• Netzteil

Hinweise:

• Das Gerät darf nur mit dem original Zubehör verwendet werden.
• Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

Bedienelemente und Anschlüsse

Wichtig: Ziehen Sie zunächst die Netzstecker aller Geräte aus den Steckdosen. Verbinden Sie dann den Receiver mit Ihrem Fernseher und ggf. HiFi-System, stellen Sie dann die Kabelverbindung zur Antennenanlage her. Verbinden Sie als letztes das Netzteil mit einer gut zugänglichen Steckdose.

A) Display und Betriebsanzeige LED (Zeigt die Sendernummer sowie im Stand By ggf. die Uhrzeit, siehe Seite 26. Rote LED: Standby, blau: Betrieb)
B) Empfänger für Fernbedienungssignale (Reichweite max. 5m/Operationswinkel 60°)
C) Standby-Taste (ein-/ausschalten des Receivers), ▲/▼ (Sender umschalten)
D) CABLE IN: Eingang für das Antennenkabel von der Kabelfernsehanschlussdose
E) LOOP OUT: Antennenausgang zum Anschluss weiterer Geräte wie z.B. Fernseher.

ACHTUNG: Der Antennenausgang ist im Standby-Modus standardmäßig abgeschaltet. Bitte lesen Sie auf Seite 23 (Öko-Standby nach, wie Sie den Antennenaus gang im Standby aktivieren können.

F) SCART-Buchse zum Anschluss eines Fernsehers (Wahl der Signalart: siehe Seite 24)

Der HRK 7540 kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCART-Eingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.

Verbinden Sie den TV SCART Anschluss des HRK 7540 mit einem freien SCART Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.r. automatisch auf den SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht der Fall sein, lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den SCART Eingang aufrufen. Für die Verbindung wird ein SCART-Kabel (vollbeschaltet) benötigt. Dieses gehört nicht zum Lieferumfang des Receivers.

G) HDMI-Buchse zum Anschluss eines Fernsehers (Wahl der Auflösung: siehe Seite 24)

Verbinden Sie den HDMI Anschluss des HRK 7540 mit einem freien HDMI-Eingang Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie den HDMI-Eingang aufrufen. Der Fernseher schaltet i.d.r. nicht automatisch auf den HDMI-Eingang um, wenn der Receiver eingeschaltet wird. Für die Verbindung wird ein HDMI-Kabel benötigt. Dieses gehört nicht zum Lieferumfang des Receivers.

H) Digitaler Audio-Ausgang (Wahl des Ausgabeformates: siehe Seite 24)

Für die digitale Verbindung zu einem HiFi System benötigen Sie ein koaxiales Kabel für S/PDIF-Signale. Dieses Kabel gehört nicht zum Lieferumfang des HRK 7540. Verbinden Sie den S/PDIF Ausgang mit einem S/PDIF Eingang an Ihrem HiFi System. Schauen Sie in Handbuch des HiFi-Systems nach, wie Sie den Audio-Eingang aufrufen und welche Signalformate unterstützt werden.

I) USB-Buchse

Folgende USB-Geräte werden unterstützt:

• USB Massenspeichergeräte
• Max. Kapazität: 512GB
- Dateisysteme: FAT32/NTFS

Hinweise:

• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechenden nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher.
• USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB-Spezifikationen und funktionieren evtl. nicht fehlerfrei zusammen mit dem HRK 7540.

• Speichergeräte bis 512GB werden unterstützt, bei höherer Kapazität kann die Kompatibilität nicht und allen Umständen garantiert werden.

• Erstellen Sie eine Datensicherung aller Dateien auf einem USB-Speichergerät, bevor Sie dieses mit dem HRK 7540 verbinden.

• Für USB-Aufnahme und Timeshift ist ein entsprechend schnelles Speichergerät erforderlich. Ist das Speichergerät zu langsam, kommt es zu Bildstörungen und abgebrochenen Aufnahmen.
• Sollte Ihr USB-Speichergerät nicht mehr erkannt werden, ist evtl. das Dateisystem beschädigt. Überprüfen Sie es bitte mit der Datenträgerdiagnose Ihres Computers oder formatieren Sie es erneut.
  • Die USB-Buchse des Receivers eignet sich nicht zum Aufladen von Geräten mit eingebautem Akku (z.B. Telefone, MP3-Player, Tablet Computer usw.).

J) DC IN: Buchse zum Anschließen des mitgelieferten Netzteils

Verbinden Sie als letztes das Netzteil mit einer gut zugänglichen Steckdose. Beachten Sie die Sicherheitshinweise am Anfang des Handbuchs. Bitte verwenden Sie nur das mitgelieferte Netzteil. Das Netzteil erwärmt sich im Betrieb. Bitte achten Sie auf eine ausreichende Belüftung.

Fernbedienung

Vorbereitung

• Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-).
• Schieben Sie die Batterieklappe wieder auf.
• Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver eine längere Zeit nicht benutzen.

Sicherheitshinweise:

• Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung beschädigen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
• Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
• Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.

Stand By (Ein- und Ausschalten)

Mute (Ton stummschalten)

DISP (HDMI-Auflösung umschalten)

MODE (Seitenverhältnis ändern)

TV/Radio (Wechseln zwischen TV- und Radiomodus)

FIND (Menü zum Durchsuchen der Senderliste einblenden)

0-9 (Zahlentasten, Eingabe von Programmnummern, Videotextseiten und anderen Zahlen)

EPG (Elektronischen Programmführer aufrufen)

USB (USB Media Player aufrufen)

MENU (Bildschirmmenü aufrufen)

EXIT (Bildschirmmenüs und -anzeigen ausblenden, aktuelle Funktion abbrechen)

CH+/CH- (Zwischen Sendern wechseln, Menünavigation aufwärts/abwärts)

VOL+/VOL- (Lautstärke einstellen, Menünavigation links/rechts)

OK (Senderliste einblenden, aktuelle Auswahl bestätigen)

PAGE◀◀/PAGE▶▶ (Seitenweise durch Listen blättern)

FAV (Favoritenlistenauswahl einblenden)

RECALL (Zum zuletzt gesehenen Sender umschalten, bzw. Verlauf anzeigen, siehe Seite 23)

SLEEP (Schaltuhr zum Ausschalten des Receivers stellen)

ROT/AUDIO (Rote Funktionstaste, Tonspuren umschalten)

GRÜN/ZOOM (Grüne Funktionstaste, Bildschirmausschnitt vergrößern)

GELB/INFO (Gelbe Funktionstaste/Erweiterte Informationen anzeigen)

BLAU/PAUSE (Blaue Funktionstaste, Pause)

F1 (Funktionstaste F1)

F2/SUB (Untertitel aktivieren, Untertitelsprachen wählen, Funktionstaste F2)

F3/Timer (Timerliste einblenden, Funktionstaste F3) TXT (Videotext anzeigen)

I◀ ▶I (Vorherige/Nächste Datei/Kapitel aufrufen)

◀◀ ▶▶ (Bildsuchlauf rückwärts/vorwärts)

|| (Pause, Timeshift siehe Seite 16)

(Wiedergabe starten, Aufnahmeliste anzeigen)

■ (Wiedergabe stoppen)

Bei der ersten Inbetriebnahme des HRK 7540 erscheint auf dem TV-Bildschirm ein Menü* zur Auswahl der Sprache, in der Bildschirmmenüs und Mitteilungen angezeigt werden sollen. Wählen Sie Ihre Sprache mit den Pfeiltasten CH▲/CH▼ aus und bestätigen Sie Ihre Auswahl mit der Taste OK.

Damit der Receiver einen Sendersuchlauf durchführen kann, müssen Sie im jetzt eingeblendeten Menü Ihren Standort (Land) sowie Ihren Kabelnetzbetreiber auswählen. Fehlt ihr Kabelnetzanbieter in der Liste, wählen Sie bitte "Kabel Deutschland" aus.

Mit den Pfeiltasten CH▲/CH▼ wählen Sie die zu ändernde Einstellung aus. Änderungen an Einstellungen nehmen Sie mit den Tasten ◀VOL-/►VOL+ vor.

Wählen Sie anschließend mit den Pfeiltasten CH▲/CH▼ den Menüpunkt "Autom. Suche" aus und bestätigen Sie Ihre Auswahl mit der Taste OK.

Der Receiver kann nur unverschlüsselte Sender empfangen. Bitte informieren Sie sich bei Ihrem Kabelanbieter, welche Sender unverschlüsselt und digital übertragen werden. Der Suchlauf kann je nach Region und Kabelanbieter 20-90min. in Anspruch nehmen.

Einige Kabelanbieter übertragen Informationen zum automatischen Sortieren von Sendern. Dazu müssen Sie ggf. die LCN-Funktion des Receivers einschalten (siehe Seite 23).

Nachdem der Sendersuchlauf abgeschlossen ist, führen Sie bitte folgende Einstellungen durch:

• Anpassen der Zeitzone und ggf. aktivieren der Sommerzeit (siehe Seite 26)

Optional:

• Sender sortieren (siehe Seite 20)
  • HDMI-Auflösung ändern (Receiver ist auf 720p/50Hz voreingestellt, siehe Seite 24)
• Seitenverhältnis an den Fernseher anpassen (Receiver ist für 16/9-Fernseher voreingestellt, siehe Seite 24)
• Antennenausgang (LOOP OUT) im Standby aktivieren (siehe Seite 7, 23)
• Wenn Sie digitale Audiogeräte mit dem Receiver verbunden haben: Ausgabeformat des S/PDIF-Ausgangs passen (siehe Seite 24)

Wichtige Tasten und Funktionen

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK Taste auf.

▲/▼

Sender auswählen

OK Aktivieren des ausgewählten Senders

◀/▶

Zwischen "Alle Sender", "HD Sender", "Frei pfangbare Sender" und "verschlüsselte

Sender" umschalten

GELB

Senderliste nach dem Alphabet filtern

GRÜN

Senderliste nach Transponder/Sendefrequenz filtern

ROT

Senderliste sortieren, es stehen 9 Kriterien

zur Auswahl.

Wählen Sie "Standard", Senderreihenfolge zurück zu erhalten, die zuletzt im Menü "Sender verwalten" eingestellt wurde.

BLAU

Senderliste durchsuchen

PAGE◄◄/

PAGE▶▶

Vorherige bzw. nächste Seite der Senderliste

EXIT

Ausblenden der Senderliste

Hinweis: Sie können das Verhalten der Senderliste in den Systemeinstellungen anpassen, siehe Seite 23.

Senderliste durchsuchen

Drücken Sie die FIND Taste. Sie können den Name des gesuchten Senders eingeben. Die einzelnen Buchstaben wählen Sie mit ▲/▼/◄/►/OK aus. Die Senderliste wird mit jeder Eingabe gefiltert.

Favoriten

Wenn Sie Favoritenlisten angelegt haben, können Sie mit der FAV Taste darauf zugreifen.

◀/▶

Favoritenliste auswählen

▲/▼

Sender auswählen

OK Aktivieren des ausgewählten Senders

EXIT

Beenden der Favoritenlisteanzeige

Senderwechsel

Mit den Tasten ▲/▼ (CH+/CH-) oder durch Zahleneingabe (Tasten 0-9) können Sie den Sender wechseln.

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke.

Untertitel

Sofern ein Fernsehsender DVB Untertitel überträgt, können Sie diese mit der Taste SUB/F2 aufrufen. Drücken Sie die Taste SUB/F2 und wählen Sie mit den Tasten ▲/▼ zwischen den verfügbaren Un-

tertiteln aus. Wählen Sie "Untertitel Aus, um Untertitel abzuschalten.

Tonspur/Sprache wählen

Sofern ein Fernsehsender mehrere Tonspuren überträgt, können Sie mit der Taste AUDIO zwischen diesen wählen.

Drücken Sie die Taste AUDIO und wählen Sie mit den Tasten ▲/

▼/OK zwischen den verfügbaren Tonspuren aus.

DE 12

Wichtige Tasten und Funktionen

Videotext

Den Videotext aktivieren Sie mit der TXT Taste.

0 - 9 Seitenzahl eingeben

EXIT Videotext ausblenden

Auflösung

Mit der Taste DISP können Sie die Auflösung für den HDMI-Ausgang ändern. Drücken Sie dazu die Taste DISP und wählen Sie mit den Tasten ▲/▼

die gewünscht Auflösung aus; bestätigen Sie Ihre Auswahl mit OK. Der Fernseher benötigt evtl. etwas Zeit, um die neue Auflösung zu erkennen. Siehe aus Seite 24.

Sleep Timer

Drücken Sie die Taste SLEEP und wählen Sie mit den Tasten ◀/▶ aus, nach welcher Zeit der Receiver abschalten soll. Bestätigen Sie Ihre Auswahl mit OK.

Information einblenden

Drücken Sie die Taste INFO mehrfach, um detaillierte Informationen zum aktuellen Sender, Programm und technischen Informationen angezeigt zu bekommen.

TV / Radio

Wenn Sie zwischen dem Fernseh- und Radiomodus wechseln möchten, dann drücken Sie die TV/Radio Taste.

USB

Drücken Sie die Taste USB, um den Media Player zu öffnen. Beachten Sie zum Anschluss von USB-Geräten die Seite 8, die Handhabung des Media Players wird auch Seite 18 beschrieben.

Aufnahmeliste anzeigen

Durch drücken der Taste PLAY ▶ erhalten Sie direkten Zugriff auf die Aufnahmeliste. Bitte lesen Sie zum Thema Aufnahmen ab Seite 14.

Zurück zum zuletzt gesehenen Sender wechseln

Drücken Sie die Taste RECALL, um zum Zuletzt gesehenen Sender zu wechseln. Sie können die Funktion der Taste RECALL auch so verändern, dass eine Liste der zuletzt gesehenen Sender angezeigt wird. "Verlauf", siehe Seite 23.

Bildausschnitt vergrößern

Drücken Sie die Taste ZOOM mehrfach, um das Fernsehbild in unterschiedlichen Stufen zu vergrößern. Mit den Pfeiltasten ▲/▼ /◄/► können Sie den vergrößerten Bereich verschieben. Mit der Taste EXIT beenden Sie die Funktion.

Wichtige Tasten und Funktionen

Seitenverhältnis ändern

Mit der Taste MODE können Sie die bestimmen, wie der Receiver das Seitenverhältnis von Fernsehsendungen an Ihren Fernseher anpasst, wenn das Seitenverhältnis einer Sendung vom Seitenverhältnis des Fernsehbildschirms abweicht. Drücken Sie dazu die Taste MODE und wählen Sie mit den Tasten ▲/▼ die gewünschte Anpassung aus; bestätigen Sie Ihre Auswahl mit OK. Siehe aus Seite 24.

EPG: Elektronischer Programmführer

Drücken Sie die Taste EPG, um den elektronischen Programmführer einzublenden. Der HRK 7540 verfügt über zwei unterschiedlichen Ansichten für das EPG. Mit der GRÜNEN Taste wechseln Sie zwischen den Ansichten.

Ansicht 1: Programminformationen pro Sender/pro Tag

◀/▶ Wochentag auswählen

▲/▼ Sender oder Sendung auswählen

OK Zwischen Sender- und Sendungsliste wechseln

ROT Timer für die ausgewählte Sendung programmieren (siehe auch Seite 15)

EXIT EPG ausblenden

Ansicht 2: Programminformationen für mehrere Sender

◀/▶/▲/▼ Sender/Sendungen auswählen

BLAU Anzeige von detaillierten Informationen zur ausge wählten Sendung.

ROT Aufnahme-Timer für die gewählte Sendung programmieren (siehe auch Seite 15)

EXIT EPG ausblenden

Hinweise:

• Die Fernsehsender bestimmen, in welchem Umfang Programminformationen zur Verfügung stehen. Einige Sender übertragen gar keine Programminformationen.
- Es dauert evtl. einige Minuten, bis alle Programminformationen eines Senders geladen sind.
- Während einer laufenden Aufnahme ist das EPG ggf. nur teilweise verfügbar.

USB Rekorder: Sofortaufnahme

Drücken Sie die Taste • (Aufnahme), um die Aufnahme des aktuellen Senders zu starten. Möchten Sie eine Zeit vorgeben, nach der der Receiver die Aufnahme beenden soll, drücken Sie die Taste • (Aufnahme) erneut und geben Sie die gewünschte Aufnahmedauer (HH:MM:SS) ein. Bestätigen Sie Ihre Eingabe mit der Taste OK. Sie können auch im Menü "PVR Einstellungen" eine Standardaufnahmedauer für zukünftige Aufnahmen vorgeben.

Zum Beenden der Aufnahme drücken Sie die Taste ■. Die Aufnahme wird erst beendet, wenn Sie die Sicherheitsabfrage durch Wahl von "Ja" bestätigen (◀/▶ , OK).

USB Rekorder: Sofortaufnahme

Hinweise:

• Für Aufnahme, Timer-Aufnahme und Time-Shift müssen Sie ein USB-Speichergerät anschließen. Beachten Sie dazu Seite 8, 17 (USB Geschwindigkeit).
• Für die Aufnahme- und Timeshift-Funktion ist ein ausreichend schneller USB-Speicher erforderlich. Ist das Speichergerät zu langsam, kommt es zu fehlerhaften und unvollständigen Aufnahmen sowie Bildstörungen (siehe Seite 17, USB Geschwindigkeit)
• Möchten Sie länger als 3 Stunden aufzeichnen, müssen Sie die Energiesparoption "Auto-Standby" ausschalten (Siehe Seite 26).

Timeraufnahmen programmieren

Es gibt zwei Möglichkeiten, Timeraufnahmen zu programmieren:

1. Wählen Sie im EPG die gewünschte Sendung aus und drücken Sie die ROTE Taste (siehe Seite 14). Sender, Datum und Uhrzeit werden aus dem EPG übernommen.
2. Rufen Sie das Menü "Timer programmieren" auf (MENU/Zeiteinstellungen oder Taste F3/Timer). Drücken Sie die

ROTE Taste, um einen neuen Timer hinzuzufügen, mit der GRÜNEN Taste können Sie bereits vorhandene Timer bearbeiten. Ein ausgewählter Timer wird mit der GELBEN Taste gelöscht.

Einstellung	Erklärung
Sender	Wählen Sie hier den Sender aus, den Sie aufnehmen möchten. Mit der Taste OK können Sie eine Senderliste anzeigen lassen.
Datum (DD/MM)	Wählen Sie hier, an welchem Tag der Timer ausgeführt werden soll (Tag/Monat).
Start (HH/MM)	Wählen Sie hier, zu welcher Uhrzeit der Timer starten soll (Stunde/Minute).
Stopp (HH/MM)	Wählen Sie hier, zu welcher Uhrzeit der Timer stoppen soll (Stunde/Minute).
Ausführen	Einmal: Timer einmalig ausführenTäglich: Timer jeden Tag ausführenMo-Fr: Timer Werkstags (Montag - Freitag) ausführenSa-So: Timer am Wochenende (Samstag - Sonntag) ausführenWöchentlich: Timer jede Woche ausführen
Standby nach Ende	Wird diese Funktion aktiviert, schaltet der Receiver nach dem Ausführen des Timers in den Standby-Modus.
Aufnahme	Nur wenn diese Funktion aktiviert ist, erfolgt eine Aufnahme auf ein ange-schlossenes USB-Speichergerät.
Bestätigen	Nachdem Sie alle erforderlichen Einstellungen durchgeführt haben, markie-ren Sie die Zeile "Bestätigen" und speichern Sie Ihre Einstellungen mit der Taste OK.

Hinweis: Programmieren Sie zwei Timer, die direkt aufeinander folgen oder sich zeitlich überschneiden, weißt der Receiver beim Abspeichern des Timers auf die Kollision hin. Der erste Timer wird abgebrochen, wenn der zweite Timer, der die Kollision verursacht, startet.

Aufnahmen abspielen

Drücken Sie die Taste ▶ PLAY während des Fernsehens, um die Aufnahmeliste zu öffnen.

▲/▼ Aufnahme auswählen

OK Wiedergabe im Vorschaufenster starten. Drücken Sie die OK-Taste ein zweites Mal, um die Wiedergabe als Vollbild zu erhalten.

BLAU Von Wiedergabe im Vorschaubild auf Vollbildwiedergabe umschalten

GELB Ausgewählte Aufnahme löschen

Während der Wiedergabe:

|| Pause

▶ PLAY Wiedergabe

■ Beendet die Wiedergabe und Rückkehr in die Aufnahmeliste

schneller Rück- und Vorlauf

INFO Informationsanzeige einblenden. Während diese angezeigt wird, können Sie mit der Taste PAGE+ eine Markierung setzen/löschen und mit der PAGE- Taste zu einer gesetzten Markierung springen.

0-9 GO TO: zu einer bestimmten Wiedergabeposition springen.

Hinweise:

Der Receiver übernimmt beim Starten einer Aufnahme den Sendungstitel aus dem EPG. Wird kein EPG übertragen, oder reichte die Zeit zum Laden vor dem Start der Aufnahme nicht aus, erhält die Aufnahme keinen Sendungstitel ("Kein EPG"). Wird beim Starten der Aufnahme z.B. der Titel der vorhergehenden Sendung noch immer im EPG übertragen, erhält die Aufnahme diesen Titel.

Zum Umbenennen vom Aufnahmen nutzen Sie bitte die Funktion Bearbeiten/Umbenennen in der PVR-Ansicht des Media Players (siehe Seite 18).

Durch verändern der Einstellung "Wiedergabestart" können Sie erreichen, dass sich der Receiver beim Stoppen einer Wiedergabe die letzte Wiedergabeposition merkt (siehe Seite 17).

Timeshift (Zeitversetztes Fernsehen)

Die Timeshift-Funktion ermöglicht Ihnen das "Anhalten" des Fernsehprogramms und das lückenlose Fortsetzen zu einem späteren Zeitpunkt.

II Das laufende Fernsehprogramm wird angehalten

▶ PLAY Setzen Sie ein angehaltenes Programm lückenlos fort

◀◀/▶▶ Schneller Rücklauf bzw. Vorlauf

■ 1x drücken: zurück zum Live-Programm, 2x drücken: Timeshift-Aufnahme beenden

Hinweise:

• Für Timeshift ist ein ausreichend schneller USB-Speicher erforderlich. Abhängig vom USB-Speicher kann es beim Umschalten bei aktivierter Time-Shift Funktion zu leichten Verzögerungen kommen. Verwenden Sie in diesem Fall einen schnelleren Speicher, ziehen Sie den Speicher bei Nichtgebrauch ab oder deaktivieren Sie die Auto-Timeshift.
• Sie können in den PVR-Einstellungen festlegen, dass die Timeshift-Aufnahme bei jedem Senderwechsel automatisch startet (Auto-Timeshift, siehe Seite 17).
• Wenn Sie möchten, kann der Receiver den Timeshift-Puffer beim Beenden der Timeshift-Aufnahme als Aufnahme ablegen (siehe Seite 17).

PVR Einstellungen

Drücken Sie die Taste USB, um den HD Media Player zu öffnen. Mit der BLAUEN Taste rufen Sie das Menü mit den PVR-Einstellungen auf:

Aufnahmepartition

Befindet sich auch Ihrem USB-Speichergerät mehr als eine Partition, können Sie an dieser Stelle wählen, auf welcher Partition die Aufnahmen abgespeichert werden sollen.

Im unteren Teil des Menü wird angezeigt, wie groß die Speicherkapazität der ausgewählten Partition ist und wie viel Speicherplatz nicht belegt ist ("Freier Speicher").

Aufnahmezeit (Minute)

Sie können vorgeben, wie lange der Receiver nach dem Drücken der Taste • (Aufnahme) aufnehmen soll, bevor er die Aufnahme automatisch unterbricht. (siehe auch Seite 14)

Auto-Timeshift

Wenn diese Funktion aktiviert ist, wird nach jedem Senderwechsel die Timeshift-Aufnahme gestartet (siehe auch Seite 16)

Puffergröße

Der Receiver verwaltet eigenständig die Größe des Timeshift-Puffers. Sie können jedoch auch selbst bestimmen, wie viel Speicherplatz durch die Timeshift-Funktion belegt werden kann.

Timeshift abspeichern

Ist diese Funktion abgeschaltet, werden die Daten aus dem Timeshift-Puffer nach dem Beenden der Timeshift-Funktion verworfen. Bei aktivierter Funktion werden die Daten als Aufnahme abgespeichert.

Wiedergabestart

Aufnahmen werden immer von Anfang an abgespielt, wenn diese Einstellung auf "von Beginn" gestellt ist. Möchten Sie, dass sich der Receiver die letzte Wiedergabeposition merkt und die Wiedergabe von PVR-Aufnahmen stets von der letzten Wiedergabeposition beginnend aus startet, setzen Sie diese Einstellung bitte auf "von letzter Position".

USB Geschwindigkeit

Drücken Sie die BLAUE Taste, um das Diagramm "USB Geschwindigkeit" einzublenden. Anhand des rechten Diagramms können Sie ablesen, ob der angeschlossene USB-Speicher voraussichtlich schnell genug ist für Aufnahme von SD- (gelb) oder HD-Fernsehen (blau) und ob Timeshift bei HD-Fernsehen möglich ist (HD+TMS, grün).

USB-Geräte formatieren (alles löschen)

• Drücken Sie die Taste USB, um den Media Player einzublenden.
• Befinden sich auf Ihrem Speichergerät mehrere Partitionen, wählen Sie bitte aus, welche Partition formatiert werden soll (uda1, uda2, uda...).
• Drücken Sie die ROTE Taste, um das Menü "Bearbeiten" einzublenden.
• Wählen Sie "Medium formatieren", bestätigen Sie Ihre Auswahl mit der Taste OK.
• Der Receiver bietet die Möglichkeit, die Dateisysteme FAT32 oder NTFS zu erstellen. Wählen Sie das gewünschte Dateisystem aus.
• Nachdem Sie das Dateisystem gewählt und die Auswahl mit OK bestätigt haben, erzeugt der Receiver das neue Dateisystem. Dabei werden alle Daten auf dem USB-Speichergerät gelöscht.

Der HD Media Player des Xoro HRK 7540 gibt Audio-, Video- und Bilddateien von USB-Speichergeräten wieder.

Unterstützte Formate

Fotos: BMP, JPEG

Musik: MP3, OGG

Video-Container: MPG, AVI, MKV, TS, MP4

Video-Codec: MPEG1/2, MPEG 4 ASP/h.264 (siehe auch Seite 19)

Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Videocontainern und PC Programme zur Erstellung dieser kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeder Teil dieser Dateien evtl. einzeln betrachtet unterstützt wird, kann eine Kombination dieser Teile zu einer nicht abspielbaren Dateien führen.

Media Player aufrufen und Dateien abspielen

• Schließen Sie ein USB-Speichergerät an den Receiver an. Warten Sie ab, bis das Gerät vom Receiver erkannt wurde (Meldung "USB angeschlossen")
  • Drücken Sie die Taste USB.

Innerhalb des Media Players stehen folgende Tasten zur Verfügung:

Ansicht/Dateifilter ändern (Alles, PVR, Filme, Musik, Bilder, Software)

▲/▼ Datei oder Ordner auswählen

OK Startet die Wiedergabe der Datei bzw. öffnet den Ordner

EXIT Rückkehr zum vorherigen Ordner

BLAU PVR-Einstellungen aufrufen

GELB Senderlisten/Einstellungen exportieren (siehe Seite 27).

ROT Menü "Bearbeiten" aufrufen. Das Menü erlaubt das Löschen, Umbenennen, Verschieben, Kopieren uns Sortieren von Dateien und Ordnern. Es können neue Ordner erstellt und der USB-Speichergerät formatiert werden.

GRÜN Ansicht Alles/Software: Abspielmodus für Bilddateien anpassen Alle anderen Ansichten: Wiedergabeliste einblenden

FAV Ansicht PVR/Bilder/Filme/Musik: Ausgewählte Datei zur Wiedergabeliste hinzufügen

Nachdem Sie die Wiedergabe einer Datei mit der Taste OK gestartet haben, stehen Ihnen folgende Tasten zur Verfügung:

EXIT Wiedergabe beenden und Rückkehr zur Datei-/Ordnerliste

|| PAUSE Wiedergabe pausieren

◀◀/▶▶ schneller Rück- und Vorlauf

AUDIO/ROT Wechsel des Tonspur (Nur bei Videowiedergabe)

SUB/F2 Wechsel bzw. Beenden der Untertitelanzeige (Nur bei Videowiedergabe)

INFO /GELB Informationsanzeige wie Abspielzeit / Abspiellänge der Datei, Dateiname usw.

0-9 Bei Videowiedergabe: Wiedergabeposition mit den Tasten 0-9 eingegeben (Goto).

▲/▼/◄/► Bei Fotowiedergabe: Vorherige/nächste Datei anzeigen und Foto rotieren.

Unterstützte Formate

Suffix	Container	Video	Codec	Max.	Auflö
MPG	MPG	MPEG-1 / 2 MPEG-2		1920 x 1080 / 30p	20 Mbps
TS	MPEG-2 H264 TS	MPEG-1 / 2 /MP H.264 (Main, High Prof.)		1920 x 1080 / 30p	20 Mbps
MP4	MP4	MPEG-4 H.264 (Main, High Prof.)		1920 x 1080 / 30p	20 Mbps
MKV MOV	MKV MOV	MPEG1/ MPEG2/MP H.264 BP/MP/HP MPEG4 SP/ASP,Xvid		1920 x 1080 / 30p	20 Mbps
AVI	AVI	MPEG-1 / 2/MP/MPEG-4 SP/ASP H.264/Xvid		1920 x 1080 / 30p	20 Mbps

Hauptmenü

Das Menü ist wie folgt aufgebaut:

Installation----+Manueller Suchlauf

+Autom. Suchlauf

+Werkseinstellungen

Sender verwalten---- +TV-Sender

+Radiosender

+Favoriten (TV)

+ Favoriten (Radio)

+Sender Sortieren

+Sichern/laden

Einstellungen---- +System

+Video und

+Kindersicherung

+Kalender

+Bildeinstellingen

Zeiteinstellungen----+Zeiteinstellungen

+Timer programmieren

+Sleep Timer

+Uhrzeit im Standby

+Auto-Standby

Erweitert---- +Spiele

+USB

Über Xoro Receiver

Benutzen Sie die Pfeiltasten ▲/▼, um Menüpunkte auswählen. Ändern Sie Einstellungen mit den Tasten ◀/►. Mit der Taste OK bestätigen Sie Ihre Einstellungen oder blenden ein Auswahlmenü ein (Pop-up Liste).

In einigen Menüs werden bestimmte Funktionen mit den Farbtasten gesteuert. Die Funktionen der Tasten werden am unteren Rand des Menüs dargestellt.

Installation

Manueller Suchlauf

Der manuelle Suchlauf ermöglicht es, gezielt nach bestimmten Sendergruppen zu suchen. Dafür müssen Ihnen die technischen Parameter der Sendergruppe bekannt sein (Frequenz, Symbolrate, Modulation). Die Anzeigen am Unterbildschirmrand (Signalstärke und Qualität) zeigen an, ob ein Signal mit den eingestellten Parametern empfangen werden kann.

Der Menüpunkt "Transponder" erlaubt es, eine Kombination aus Frequenz-, Symbolraten- und Modulationseinstellung zu wählen. Sollte der von Ihnen gewünschte Transponder nicht vorhanden sein, drücken Sie die GRÜNE Taste, um einen neuen Transponder zu erstellen. Mit der GELBEN Taste kann ein ausgewählter Transponder bearbeitet werden. Mit der BLAUEN Taste werden Transponder gelöscht.

Nachdem Sie den passenden Transponder ausgewählt oder erstellt haben, drücken Sie die ROTE Taste, um den Sendersuchlauf zu starten. Aktivieren Sie zusätzlich die Netzwerksuche, um nach weiteren zusammengehörigen Transpondern bzw. Sendern zu suchen (diese Funktion wird nicht von allen Kabelnetzanbietern unterstützt).

Autom. Suchlauf

siehe Seite 11.

Werkseinstellungen

Mit dieser Funktion können Sie den Receiver in den Auslieferzustand versetzen oder Senderlisten ggf. auch nur teilweise löschen:

Alles

Diese Funktion löscht alle Senderlisten und Einstellungen und versetzt den Receiver in den Auslieferzustand.

Nur Senderliste

Löscht alle Senderlisten.

Nur Radiosenderliste

Löscht alle Radiosender.

Nur verschlüsselte

Löscht alle verschlüsselten Sender.

Sender verwalten

Hinweis: Das Bearbeiten der Sender- und Favoritenlisten für Fernseh- und Radioprogramme erfordert die gleiche Vorgehensweise. Daher wird die Bearbeitung in diesem Handbuch nur anhand der Listen für Fernsehsender erläutert.

TV-Sender

In diesem Menü können Sie Fernsehsender löschen, verschieben ("bewegen" oder "tauschen"), umbenennen und sperren.

Hinweis: Senderliste können im Receiver oder auf USB-Speichergeräten gesichert werden. Bitte beachten Sie dazu Seite 27.

DE 20

Sender verwalten

Verschieben bzw. Bewegen

1. Wählen Sie mit den Tasten ◀/ ▶ die Funktion "Bewegen" am unteren Bildschirmrand aus, bestätigen Sie Ihre Auswahl mit der Taste OK.
2. Wählen Sie mit den ▲/▼ Tasten den zu verschiebenden Sender aus.
3. Drücken Sie die OK Taste. Der ausgewählte Sender wird mit einem "Bewegen"-Symbol versehen.
4. Mit den ▲/▼ Tasten können Sie den Sender auf die neue Position verschieben. Sie können die neue Position auch über die Zifferntasten 0-9 direkt eingegeben.
5. Drücken Sie die OK Taste.
6. Der Sender wird an der neuen Position abgelegt.

Wiederholen Sie die Schritte 2-6 für alle Sender, die Sie verschieben wollen. Beenden Sie danach die Funktion "Bewegen" mit der Taste EXIT.

Hinweis: Wenn Sie in Schritt 3 anstelle der Taste OK die BLAUE Taste drücken, können Sie auch mehrere Sender auf einmal markieren und anschließend auf einen neuen Platz verschieben.

Achtung: Um die Sendernummern ändern zu können, müssen Sie die LCN-Funktion abschalten (siehe Seite 23).

Löschen

1. Wählen Sie mit den Tasten ◀/ ▶ die Funktion "Löschen" am unteren Bildschirmrand aus, bestätigen Sie Ihre Auswahl mit der Taste OK.
2. Wählen Sie mit den ▲/▼ Tasten den zu löschenden Sender aus.
3. Drücken Sie die Taste OK, der Sender wird für das Löschen markiert.

Wiederholen Sie die Schritte 2-3 für alle Sender, die Sie löschen wollen. Beenden Sie danach die Funktion "Löschen" mit der Taste EXIT. Alle markierten Sender werden gelöscht, wenn Sie die Sicherheitsabfrage bestätigen.

Sperren

1. Wählen Sie mit den Tasten ◀/ ▶ die Funktion "Sperren" am unteren Bildschirmrand aus, bestätigen Sie Ihre Auswahl mit der Taste OK.
2. Wählen Sie mit den ▲/▼ Tasten den zu sperrenden Sender aus.
3. Drücken Sie die Taste OK, der Sender wird für das Sperren markiert.

Wiederholen Sie die Schritte 2-3 für alle Sender, die Sie sperren wollen. Beenden Sie danach die Funktion "Sperren" mit der Taste EXIT.

Hinweis: Gesperrte Sender können erst nach Passworteingabe angesehen werden. Damit die Sperre aktiv wird, müssen Sie die Kindersicherung entsprechend einstellen (siehe Seite 25).

Sender verwalten

Umbenennen

1. Wählen Sie mit den Tasten ◀/ ▶ die Funktion "Umbenennen" am unteren Bildschirmrand aus, bestätigen Sie Ihre Auswahl mit der Taste OK.
2. Wählen Sie mit den ▲/▼ Tasten den Sender aus, dessen Namen Sie ändern wollen.
3. Drücken Sie die Taste OK, geben Sie mit der Bildschirmtastatur den neuen Namen ein.
4. Bestätigen Sie den neuen Namen mit der BLAUEN Taste.

Wiederholen Sie die Schritte 2-4 für alle Sender, die Sie umbenennen wollen. Beenden Sie danach die Funktion "Umbenennen" mit der Taste EXIT.

Tauschen

1. Wählen Sie mit den Tasten ◀/ ▶ die Funktion "Tauschen" am unteren Bildschirmrand aus, bestätigen Sie Ihre Auswahl mit der Taste OK.
2. Wählen Sie mit den ▲/▼ Tasten den Sender aus, den Sie gegen einen anderen Sender austauschen wollen.
3. Drücken Sie die Taste OK, geben Sie die Nummer des Senders ein, gegen den Sie den vorher ausgewählten Sender austauschen wollen.
4. Schließen Sie den Tauschvorgang mit der Taste OK ab.

Wiederholen Sie die Schritte 2-4 für alle Sender, die Sie tauschen wollen. Beenden Sie danach die Funktion "Tauschen" mit der Taste EXIT.

Die bearbeitete Senderliste wird gespeichert, wenn Sie das Menü "TV-Sender" mit der Taste EXIT verlassen.

Favoriten (TV)

Der HRK 7540 verfügt über 8 vordefinierte Favoritengruppen. Sie können jeden Sender jeder Favoritengruppe zuweisen. Das Favoritenmenü wird mit folgenden Tasten bedient:

Favoritengruppe auswählen

Sender auswählen

OK Hinzufügen des ausgewählten

Senders zur ausgewählten Favoritengruppe.

Wird die Taste OK ein zweites Mal gedrückt, wird der Sender wieder aus gruppe entfernt.

EXIT Menü verlassen und Änderungen speichern

Sender sortieren

siehe Seite 12, Senderliste, ROTE Taste.

Sichern/laden

siehe Seite 27.

Einstellungen

System

Menüsprache

Hier können Sie die Sprache für das Bildschirmmenü einstellen.

Audio Sprache (1. Ton und 2. Ton)

Hier können Sie die bevorzugte Audio-Sprache auswählen.

Untertitelsprache

Hier können Sie die bevorzugte Untertitelsprache auswählen.

EPG Sprache

Hier können Sie die bevorzugte Sprache für den elektronischen Programmführer festlegen.

TXT Sprache

Hier können Sie die bevorzugte Sprache für den Videotext festlegen.

LCN

Einige Kabelnetzbetreiber übertragen Informationen für die automatische Sortierung von Fernsehsendern. Überträgt Ihr Kabelnetzanbieter diese Informationen, können Sie die LCN-Funktion einschalten. Nur wenn die LCN-Funktion abgeschaltet ist, können Sie die Senderliste nach Ihren Wünschen sortieren und bearbeiten.

Senderl.: autom. Senderwechsel

Wenn Sie diese Funktion einschalten, wird automatisch zu einem Sender umgeschaltet, sobald Sie diesen in der Senderliste auswählen. Ist die Funktion abgeschaltet, wird erst umgeschaltet, wenn Sie die Taste OK nach der Senderauswahl drücken.

Senderl.: autom. verlassen

Ist diese Funktion eingeschaltet, wird die Senderliste ausgeblendet, sobald Sie nach der Auswahl eines Senders die Taste OK drücken. Ist die Funktion abgeschaltet, müssen Sie die Senderliste stets mit der Taste EXIT ausblenden.

Verlauf

Schalten Sie die Funktion "Verlauf" ab, wenn die RECALL-Taste lediglich zum zuletzt gesehenen Sender umschalten soll. Ist die Funktion "Verlauf" eingeschaltet, wird eine Liste mit den zuletzt gesehenen Sendern eingeblendet.

Öko-Standby

Wenn diese Funktion aktiviert ist, wird der Stromverbrauch im Standby auf ein Minimum reduziert.

Folgende Änderungen ergeben sich, wenn Öko-Standby ausgeschaltet ist:

• Der Loop-Ausgang im auch im Standby aktiv
• Der Receiver startet schneller aus dem Standby
- Der USB-Ausgang wird auch im Standby mit Spannung versorgt

Displaybeleuchtung

Die Einstellungen legt fest, wie hell die LED-Anzeigen an der Vorderseite des Receivers im Betrieb leuchten.

Einstellungen

Video und OSD

Digitale Audioausgabe

PCM Unterstützte Tonformate werden dekodiert und als Stereo-Ton über HDMI und S/PDIF ausgegeben.

RAW Dolby Digital-Ton wird als Bitstream (RAW) über HDMI und S/PDIF ausgegeben.

Wählen Sie diese Einstellung, wenn Sie ein

Gerät mit Dolby Digital Decoder am HDMI oder S/PDIF-Ausgang angeschlossen haben.

Hinweise:

• Hören Sie bei Dolby Digital-Übertragungen keinen Ton, wählen Sie bitte PCM.
- Manche Fernsehsender übertragen mehrere Tonspuren gleichzeitig, . Evtl. müssen Sie zunächst während des Fernsehen die AUDIO-Taste drücken, um eine Dolby Digital Tonspur auszuwählen.

OSD-Transparenz

Hiermit können Sie die Transparenz der Bildschirmmenüs und Meldungen beeinflussen.

Videotext-Transparenz

Hiermit können Sie die Transparenz des Videotextes beeinflussen.

HMDI Auflösung

Hier können Sie die Auflösung der Videoausgabe über HDMI festlegen. Bitte lesen Sie im Handbuch Ihres Fernsehers nach, welche Auflösungen unterstützt werden ("HD Ready"-Fernseher müssen 720p_50 und 1080i_50 unterstützten. "Full HD"-Fernseher unterstützen auch 1080p_50). Die Taste DISP erlaubt das Umschalten der Auflösung während des Fernsehens.

Farbsystem/V-Freq

PAL Über den SCART-Ausgang wird das PAL-Farbsystem für FBAS-Signale verwendet. Die Bildwechselfrequenz für SCART und teilweise auch HDMI beträgt 50Hz.

NTSC Über den SCART-Ausgang wird das NTSC-Farbsystem für FBAS-Signale verwendet. Die Bildwechselfrequenz für SCART und teilweise auch HDMI beträgt 60Hz.

Seitenverhältnis

Autom Für Fernsehgeräte (16/9), die über SCART angeschlossen werden.

4:3 PS Für 4/3 Fernseher. 16/9-Inhalte werden vergrößert, nach Möglichkeit ohne Balken dargestellt.

4:3 LB Für 4/3 Fernseher. 16/9-Inhalte werden nach Möglichkeit mit Balken dargestellt.

16:9PB Für 16/9 Fernseher. 4:3-Inhalte mit "schwarzen Balken" rechts und links dargestellt.

16:9PS Für 16/9 Fernseher. 4/3-Inhalte werden vergrößert, nach Möglichkeit mit Balken dargestellt.

OSD-Anzeigezeit

Mit dieser Option definieren Sie die Anzeigezeit von Informationen, Menüs oder Hinweisen während des Fernsehens. Sie können zwischen 1 und 10 Sekunden auswählen.

SCART Ausgang

Diese Einstellung legt fest, ob FBAS- (CVBS) oder auch RGB-Signale (höhere Qualität) über SCART zum Fernseher übertragen werden. Werden über SCART RGB-Signale zum Fernseher übertragen, steht die Ausgabe von HD-Signalen über HDMI nicht zur Verfügung.

Einstellungen

Kindersicherung

Passwortsperre

Setzen Sie diese Einstellung auf "Ja", um die Verwendung der Kindersicherung grundsätzlich zu ermöglichen. Das Einschalten der Passwortsperre ist ebenfalls erforderlich, wenn Sie einzelne Sender mit einem Passwort schützen wollen (Sender sperren, siehe Seite 21).

Installation sperren

Wenn diese Einstellung aktiv ist, ist das Installationsmenü erst nach Passworteingabe zugänglich.

Senderbearb. sperren

Wenn diese Einstellung aktiv ist, ist das Bearbeiten von Senderlisten erst nach Passworteingabe möglich.

Einstellungen. sperren

Wenn diese Einstellung aktiv ist, ist das Menü "Einstellungen" erst nach Passworteingabe zugänglich.

Altersbeschränkung

Wird die Funktion konfiguriert, können Sendungen ab einer bestimmten Alterfreigabe erst nach Passworteingabe angesehen werden.

Diese Funktion wird nicht von allen Sendern bzw. Kabelnetzanbietern unterstützt.

PIN ändern

Im Auslieferzustand beträgt die PIN: 0 0 0 0

Geben Sie eine neue PIN ein und wiederholen Sie diese. Bitte notieren Sie die neue PIN und bewahren Sie diese an einem sicheren Ort auf.

Bildeinstellungen

Mit den Bildschirmeinstellungen können Sie die Bildqualität beeinflussen. Ändern Sie die Werte für Helligkeit, Kontrast und Sättigung mit den Tasten ◀/► . Wählen Sie die Schaltfläche "Standard" aus, nach einem Druck auf die Taste OK werden die Werte wieder auf 50% (neutral) eingestellt.

Hinweise:

Für eine optimale Bildqualität nehmen Sie diese Einstellungen bevorzugt am Fernseher vor. Nur wenn sich mit den Einstellungen am Fernseher keine optimale Wiedergabe erreichen lässt, sollten Sie die Einstellungen am Receiver verändern.

Während des Fernsehens können Sie das Menü mit den Bildeinstellung durch einen Druck auf die Zifferntaste 0 einblenden.

Zeiteinstellungen

Zeiteinstellungen

Uhrzeit einstellen

Autom. Der Receiver stellt die Uhrzeit und Datum selbstständig ein, sobald er einen Sender empfängt, der die Uhrzeit überträgt. "Zeitzone" und "Sommerzeit" müssen richtig eingestellt werden, damit der Receiver die Uhrzeit berechnen kann. Manuell Die Uhrzeit und das Datum des Receiver müssen manuell eingestellt werden.

Zeitzone

Damit der Receiver die korrekte Uhrzeit berechnen kann, müssen Sie die richtige Zeitzone wählen. Für Deutschland ist GMT +01:00 zu wählen.

Sommerzeit

Der Receiver kann nicht automatisch von Winter- auf Sommerzeit umschalten. Zu beginn der Sommerzeit ändern Sie bitte die Einstellung von Aus zu An.

Aktuelle Zeit (HH/MM), Aktuelles Datum (DD/MM/YY)

Ist die Funktion "Uhrzeit einstellen" auf "manuell" gesetzt, müssen Sie die aktuelle Uhrzeit und das Datum manuell eingeben.

Ist "Uhrzeit einstellen" auf "Autom." gesetzt, werden Datum und Uhrzeit korrekt angezeigt, sofern Zeitzone und Sommerzeit konfiguriert wurden und der Receiver Uhrzeit und Datum von einem Fernsehsender empfängt.

Timer programmieren

siehe Seite 15.

Sleep Timer

Gleiche Funktion wie Taste SLEEP, siehe Seite 13.

Uhrzeit im Standby

Ist die Funktion eingeschaltet, wird im Standby-Modus die aktuelle Uhrzeit des Receivers im Display angezeigt.

Hinweis: Die Helligkeit des Displays wird reduziert, wenn die Uhrzeit im Standby angezeigt wird.

Auto-Standby

Entsprechend einer EU-Vorgabe ist der Receiver so voreingestellt, dass er sich nach 3 Stunden, ohne Aktivität durch den Benutzer, abschaltet.

Sie können diese Funktion an dieser Stelle abschalten oder eine kürzere Zeit einstellen.

Erweitert

Spiele

Auf dem Receiver sind einige Spiele installiert. Beachten Sie die Anweisungen auf dem Bildschirm zur Steuerung der Spiele mit den entsprechenden Tasten auf der Fernbedienung.

USB

HD Media Player öffnen, siehe Seite 18.

Sichern/Wiederherstellen

Es gibt zwei unterschiedliche Möglichkeiten, Ihre Einstellungen und Senderlisten zu sichern und bei Bedarf wiederherzustellen.

- Sichern im Speicher des Receivers

Öffnen Sie das Menü Sender verwalten -> Sichern/laden

Wählen Sie "Einst. und Liste sichern" aus und bestätigen Sie Ihre Auswahl mit der Taste OK. Der Receiver sichert Ihre Einstellungen in seinem internen Speicher.

Zum wiederherstellen der gesicherten Einstellungen und Senderliste wählen Sie die Funktion "Einst. und Liste laden". Ihre aktuellen Einstellungen und Listen werden mit den zuvor gesicherten Werten überschrieben.

- Sichern auf einem USB Massenspeichergerät

Schließen Sie ein unterstütztes USB Massenspeichergerät an und warten Sie die Geräteerkennung ab. Öffnen Sie nun den HD Media Player mit der Taste USB. Drücken Sie die GEL-BE Taste, um das Export-Menü zu öffnen. Sie können folgendes zu USB exportieren:

Daten Datenbank mit Benutzereinstellungen und Senderliste (*.sdx)

Senderl. Nur Senderliste (*.sdx)

FW Image Firmware-Image inkl. Datenbank (Einstellungen/Senderliste) (*.bin)

Nachdem Sie ausgewählt haben, was exportiert werden soll, öffnet sich die Bildschirmtastatur zur Eingabe des Dateinamens.

Möchten Sie die exportierten Daten wiederherstellen, wählen Sie die beim Export erzeugte Datei im Media Player aus und bestätigen Sie die Sicherheitsabfrage.

ACHTUNG: Während des Wiederherstellens von Daten darf der Receiver nicht ausgeschaltet oder vom Stromnetz getrennt werden!

Hinweise:

Das Sichern auf USB-Geräten ermöglicht die Übertragungen von Einstellungen und Senderlisten auf andere HRK 7540. Auf allen HRK 7540 sollte die gleiche Firmware (siehe Menü/Über Xoro Receiver) installiert sein, da neuere Firmware ggf. ein anderes Datenbankformat verwendet. Wenn Sie komplette Firmware-Images auf andere HRK 7540 klonen, achten Sie bitte auf eine identische Hardware-Version der Receiver. Wenn Sie sich unsicher sind, wenden Sie sich bitte an den Xoro-Kundendienst.

Technische Daten

Allgemeine Daten

Spannungsversorgung 5V DC/max. 2A (Netzteil für den Betrieb an

100-240V AC im Lieferumfang enthalten)

Leistungsaufnahme max.: 13W / Stand By: < 0,5W

Abmessungen 180 x 40 x 128mm

Gewicht 520g (inkl. Fernbedienung und Netzteil)

DVB-C Tuner

Eingangsfrequenz 51 - 858 MHz

Impedanz 75Ohm

Speicherplätze 2000 Sender/500 Transponder

Anschlüsse

Video HDMI (bis 1080p), SCART (RGB/FBAS)

Anzeigen und Bedienelemente

Display 7-Segment LED, grün, 4 Stellen

Tasten Kanal +/-, Stand By

Fernbedienung Infrarot

USB und Wartung

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kunden- dienst kontaktieren. Technischer Kundendienst für Xoro-Produkte:

Tel.: [phone] Internet: www.xoro.de/service

Symptome	Ursache und Lösung
Kein SuchlaufEs werden nicht alle Sender gefundenKein EmpfangBildstörungen mit starken Mosaiken oder Artefakten, eingefrorene Bilder	Bitte überprüfen Sie, ob Ihre Empfangsanlage für den Empfang digitaler Programme ausgelegt ist (Siehe Seite 4).Setzen Sie das Gerät auf Werkseinstellungen zurück (Seite 20, 11) und beginnen Sie mit den Einstellungen und Sender-suchlauf erneut.Erkundigen Sie sich bei dem Installateur ihre Empfangsanlage nach den richtigen Einstellungen.Lassen Sie Ihre Kabelanlage von einem Fachbetrieb überprüfen.Fragen Sie Ihren Kabelnetzbetreiber um Rat.
Kein Bild / kein farbiges Bild	Überprüfen Sie die Verbindung zum TV Fernsehgerät.Überprüfen Sie die Videoeinstellungen (Seite 24, Video und OSD).Der Sender ist verschlüsselt.
Kein Bild über HDMI	Wählen Sie den richtigen HDMI-Anschluss bei Ihrem Fernseher aus. Die Umschaltung erfolgt nicht automatisch.Probieren Sie ein anderes HDMI-Kabel aus.Wählen Sie eine andere Auflösung (Siehe Seite 13, Taste DISP).
Kein Ton	Erhöhen Sie vorsichtig die Lautstärke (VOL +).Überprüfen Sie die Verbindung zum TV oder externen Verstärker.
Kein Ton über HDMI, kein Raumklang über Digital-Out	Bitte beachten Sie die Einstellung Digitale Audioausgabe (Seite 24).
Fernbedienung arbeitet nicht	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30 °).
Keine Aufnahme	Kein USB-Speicher angeschlossen.Kein freier Speicherplatz auf dem Medium vorhanden.Beachten Sie Seite 8, 17, 14.
Aufnahme hat Aussetzer oder ruckelt	Speichermedium ist evt. zu langsam (siehe Seite 8,17).
USB-Gerät wird nicht erkannt	Siehe Hinweise auf Seite 8.
Uhrzeit ist falsch	Bitte beachten Sie Seite 26 (Zeitzone, Sommerzeit).

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebau-

ten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Kundendienst

E-Mail: [e-mail]

Kundendienst: 040 - 77 11 09 - 17

4.4 Factory Default

Weidegrund 3 21614 Buxtehude Deutschland

Tel: [phone]

[e-mail]

www.xoro.de
