RX1000A - Freisprecheinrichtung fürs Auto Renegade - Kostenlose Bedienungsanleitung

Produkttyp	Freisprecheinrichtung für Autos
Marke	Renegade
Modell	RX1000A
Abmessungen (L x B x H)	10 x 5 x 2 cm
Gewicht	50 g
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku, 300 mAh
Ladeschnittstelle	Micro-USB
Bluetooth-Version	5.0
Lautsprechertyp	Integrierter Breitbandlautsprecher
Mikrofontyp	Eingebautes omnidirektionales Mikrofon
Hauptfunktionen	Freisprechtelefonie, Musikstreaming, Unterstützung für Sprachassistenten
Akkulaufzeit (Gesprächszeit)	Bis zu 10 Stunden
Standby-Zeit	Bis zu 150 Stunden
Gerätepaarung	Bis zu 2 Geräte gleichzeitig
Befestigungsmethode	Inklusive Clip zur Befestigung an der Sonnenblende
Reichweite	Bis zu 10 Meter
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen; Flüssigkeiten vermeiden
Sicherheitsinformationen	Nicht während der Fahrt verwenden; sicher montieren; vor Feuchtigkeit schützen
Verfügbarkeit von Ersatzteilen	Ersatzakkus und Clips vom Hersteller erhältlich
Reparierbarkeit	Das Gerät kann nicht vom Benutzer gewartet werden; wenden Sie sich für Reparaturen an den Support
Allgemeine Informationen	Kompatibel mit Smartphones und Tablets; unterstützt A2DP-, HFP-, HSP-Profile

Häufig gestellte Fragen - RX1000A Renegade

Wie koppele ich mein Renegade RX1000A mit meinem Telefon?

Schalten Sie das Gerät ein und aktivieren Sie Bluetooth auf Ihrem Telefon. Suchen Sie nach Renegade RX1000A und wählen Sie es aus. Geben Sie bei Aufforderung die PIN 0000 ein. Die LED leuchtet dauerhaft blau, wenn die Verbindung hergestellt ist.

Wie installiere ich die Freisprecheinrichtung in meinem Auto?

Befestigen Sie das Gerät mit dem mitgelieferten Clip an Ihrer Sonnenblende. Passen Sie den Winkel für eine optimale Mikrofonaufnahme an. Stellen Sie sicher, dass es Ihre Sicht während der Fahrt nicht beeinträchtigt.

Wie lange hält der Akku?

Der Akku hält bis zu 10 Stunden Gesprächszeit und bis zu 150 Stunden im Standby. Die tatsächliche Leistung kann je nach Nutzung variieren.

Wie lade ich das Gerät auf?

Verwenden Sie das mitgelieferte Micro-USB-Kabel, um es an ein USB-Ladegerät (5V/1A) anzuschließen. Die LED leuchtet während des Ladevorgangs rot und grün, wenn der Akku vollständig geladen ist. Der vollständige Ladevorgang dauert etwa 2 Stunden.

Kann ich dies mit mehreren Telefonen verwenden?

Ja, das RX1000A unterstützt Multipoint-Verbindung für bis zu 2 Geräte. Koppeln Sie einfach jedes Telefon gemäß der Kopplungsanleitung; Anrufe von jedem gekoppelten Telefon werden verarbeitet.

Warum ist die Tonqualität schlecht?

Stellen Sie sicher, dass das Gerät vollständig geladen ist und sich innerhalb von 10 Metern von Ihrem Telefon befindet. Vermeiden Sie Hindernisse. Sie können auch die Lautstärke sowohl am Gerät als auch an Ihrem Telefon anpassen.

Wie setze ich das Gerät zurück?

Zum Zurücksetzen halten Sie die Einschalttaste 10 Sekunden lang gedrückt, bis die LED rot und blau blinkt. Das Gerät schaltet sich aus; schalten Sie es dann wieder ein und koppeln Sie es erneut.

Was bedeuten die LED-Farben?

Dauerhaft blau: verbunden. Blinkend blau: bereit zur Kopplung. Blinkend rot und blau: Kopplungsmodus. Dauerhaft rot: lädt. Dauerhaft grün: vollständig geladen.

Kann ich Sprachassistenten wie Siri oder Google Assistant verwenden?

Ja, drücken Sie die Multifunktionstaste, um den Sprachassistenten Ihres Telefons zu aktivieren. Stellen Sie sicher, dass Ihr Telefon diese Funktion unterstützt.

Ist das Gerät mit allen Smartphones kompatibel?

Das Gerät funktioniert mit jedem Bluetooth-fähigen Smartphone oder Tablet, das die A2DP-, HFP-, HSP-Profile unterstützt. Die meisten modernen Geräte sind kompatibel.

BEDIENUNGSANLEITUNG RX1000A Renegade

DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGE-LEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen. Stoppen Sie besser das Fahrzeug an einer sicheren Stelle am Straßenrand, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.

DIE LAUTSTÄRKE NUR SO HOCH EINSTELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN. Hochleistungsaudiosysteme in Fahrzeugen, können den Schallpegel eines "Live-Konzertes" erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann Ihre Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir das Musikhören beim Autofahren mit geringer Lautstärke. Andernfalls besteht Unfallgefahr.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN. Andernfalls kann es zu einem Wärmestau im Gerät kommen und es besteht Feuergefahr.

DAS GERÄT AUF KEINEN FALL ÖFFNEN. Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages. Das Öffnen des Gerätes hat auch einen Garantieverlust zur Folge.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN. Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EINE FEHLFUNKTION AUFTRITT, DIE NICHT VON IHNEN BEHOBEN WERDEN KANN. Beachten Sie dazu den Abschnitt FEHLERBEHEBUNG. Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Händler oder den nächsten Kundendienst.

DIE INSTALLATION EINES PUFFERKONDENSATORS MIT AUS-REICHENDER KAPAZIÄT WIRD EMPFOHLEN. Hochleistungsverstärker verursachen sehr hohe Spannungsabfälle und benötigen eine sehr hohe Stromstärke bei hoher Leistung. Um das Bordnetz des Fahrzeuges nicht übermäßig zu belasten, wird die Installation eines Pufferkondensators (auch Pufferelko, Powercap oder Power Capacitor genannt) empfohlen, der parallel zum Verstärker und zur Stromquelle als Puffer fungiert. Lassen Sie sich am besten im Car Audio Fachhandel beraten.

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN. Die Verkabelung und der Einbau dieses Gerätes erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.

VOR DER INSTALLATION DAS KABEL VOM MASSEPOL DER BATTERIE ABKLEMMEN. Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Autobatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden.

WÄHLEN SIE EINEN GEEIGNETEN EINBAUORT. Suchen Sie einen geeigneten Einbauort für das Gerät, bei dem ausreichend Raum für eine kühlende Luftzirkulation vorherrscht. Am besten geeignet sind Reserveradmulden und offene Bereiche im Kofferraum. Weniger geeignet sind Stauräume hinter der Seitenverkleidung oder Bereiche unter den Fahrzeugsitzen.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen. Schäden am Gerät, welche durch Feuchtigkeit hervorgerufen wurden, unter- liegen nicht der Garantie.

DAS GERÄT SOWIE ANDERE KOMPONENTEN DES SOUNDSYSTEMS AUSREICHEND BEFESTIGEN. Andernfalls könnten sich die Geräte und Komponenten während der Fahrt lösen und als gefährliche Geschosse im Fahrgastraum Beschädigungen und Verletzungen hervorrufen.

BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHRZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.

AUF KORREKTE ANSCHLÜSSE ACHTEN. Bei fehlerhaften Anschlüssen besteht Feuergefahr, Kurzschlussgefahr und es kann zu Schäden am Gerät kommen.

AUDIOKABEL UND STROMKABEL SOLLTEN NICHT ZUSAMMEN VERLEGT WERDEN. Bei der Installation des Audiokabels zwischen dem Cinch-Ausgang des Autoradios und dem Cinch-Eingang des Verstärkers im Fahrzeug ist darauf zu achten, dass das Audio- und das Stromversorgungskabel möglichst nicht auf der selben Seite des Fahrzeugs verlegt werden. Besser ist eine räumlich getrennte Installation, im rechten und linken Kabelschacht des Fahrzeugs. Damit wird das Überlagern von Störungen auf das Audio-Signal verringert. Dieses gilt ebenfalls für das Verbindungskabel der beiliegenden Kabel-Fernbedienung. Das Kabel sollte nicht auf der Seite der Stromversorgungsleitung verlegt werden, sondern zusammen mit den Audiokabeln.

SORGEN SIE DAFÜR, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN. Verlegen Sie die Kabel wie auf den folgenden Seiten beschrieben, damit diese beim Fahren nicht hinderlich sind. Kabel die sich im Bereich des Lenkrads, des Schalthebels oder im Bremspedal usw. verfangen können, führen zu äußerst gefährlichen Situationen.

ELEKTRISCHE KABEL NICHT SPLEISSEN. Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten, und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages. Verwenden Sie hierfür am besten geeignete Verteilerblöcke.

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKT VERWENDEN. Verwenden Sie für den Einbau oder Masseanschluss keine Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems. Andernfalls besteht Feuergefahr oder die Fahrsicherheit ist beeinträchtigt.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN. Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen vefangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigungen durch Metallkanten der Bohrung.

KLEINTEILE WIE SCHRAUBEN UND ANSCHLUSS-STECKER VON KINDERN FERNHALTEN. Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, sollte ein Kind einen solchen Gegenstand verschluckt haben.

HINWEIS!

Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden.

DEU

ELEKTRISCHE ANSCHLÜSSE

VOR DEM ANSCHLIESSEN

Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. 10 mm ^2 ), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräusche sowie Verzerrungen zur Folge haben. Wir empfehlen dafür das REN10KIT Kabelset von RENEGADE.

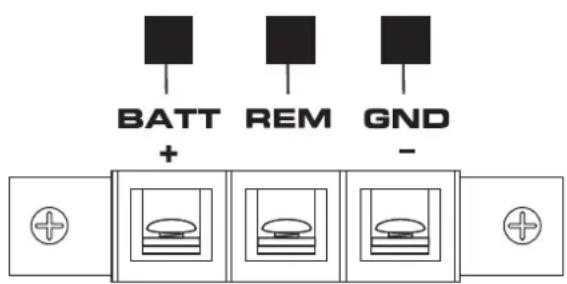

GERÄTESICHERUNG (FUSE)

Die integrierte Stecksicherung schützt das Gerät vor Kurzschlüssen und Überlastung. Der ab Werk installierte Sicherungswert (7.5 A) muss bei einem Austausch einer defekten Sicherung unbedingt einghalten werden.

BATTERIEANSCHLUSS (BATT+12V)

Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Stromkabel (mind.10 mm ^2 ) und installieren Sie eine zusätzliche Kabelsicherung. Die Sicherung sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Die Sicherung setzen Sie erst nach Abschluss aller Installationsarbeiten ein.

EINSCHALTLEITUNG (REM)

Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) oder die Steuerleitung (REM) des Steuergerätes (Autoradio) mit dem Remote-Anschluss des Verstärkermoduls. Für die Verbindung zwischen dem Remote-Anschluss des Verstärkers und dem Steuergerät ist ein Kabel mit einem Querschnitt von 0.5 mm² ausreichend. Dadurch schaltet sich der Verstärker beim Einschalten des Autoradios automatisch mit ein oder wieder aus.

MASSEANSCHLUSS (GND)

Verbinden Sie die GND-Klemme des Verstärkers mit einem geeigneten Massepunkt am Fahrzeugchassis. Das Massekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie hat. Überprüfen Sie zudem die Masseleitung von der Batterie zur Karosserie und verstärken diese wenn nötig. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Massekabel (mind. 10 mm²). Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung gewählt werde

HINWEIS!

Verlegen der Cinch/RCA Audiokabel und Stromversorgung

Bei der Installation des Audiokabels zwischen dem Cinch-Ausgang des Autoradios und dem Cinch-Eingang des Verstärkers im Fahrzeug ist darauf zu achten, dass das Audio- und das Stromversorgungskabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Besser ist eine räumlich getrennte Installation, d.h. eine Installation des Stromkabels im linken Kabelschacht und des Audiokabels im rechten Kabelschacht oder umgekehrt. Damit wird das Übersprechen von Störungen auf das Audio-Signal verringert. Dieses gilt ebenfalls für das Verbindungskabel der Kabel-Fernbedienung, dieses Kabel sollte nicht auf der Seite der Stromversorgungsleitung verlegt werden, sondern zusammen mit dem Audiokabel.

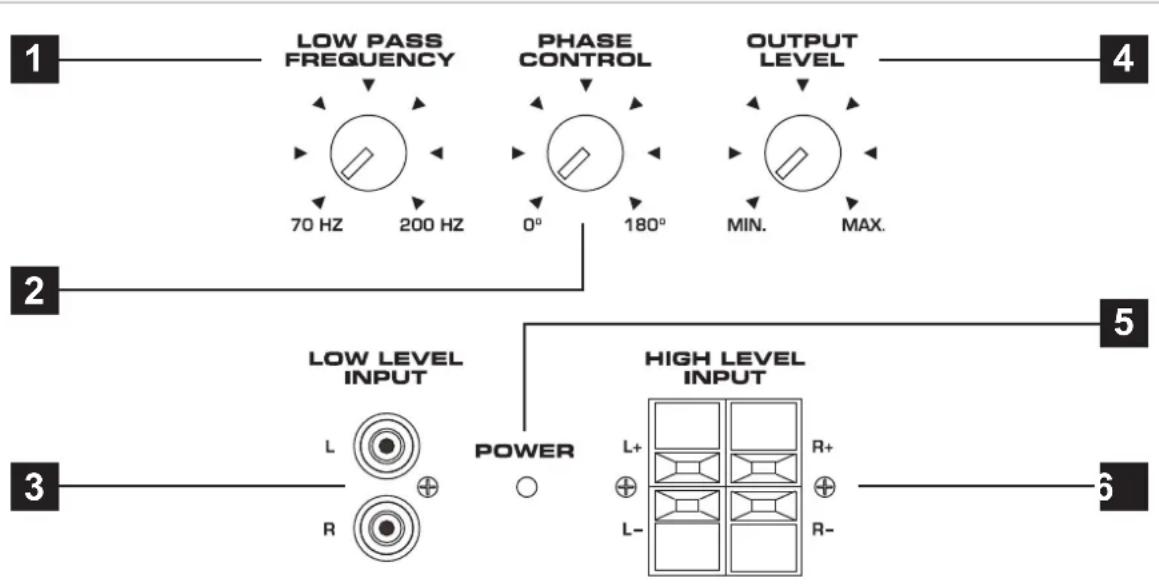

FUNKTIONEN UND BEDIENELEMENTE

1 Der LOW PASS FREQUENCY-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs des Subwoofers nach oben, d.h. die Höhen und Mitten werden aus dem Signal herausgefiltert. Die Trennfrequenz ist stufenlos von 70Hz bis 200Hz regelbar.
2 Der PHASE CONTROL-Regler ermöglicht die Phase zwischen 0° und 180° zu regeln. Durch die Änderung der Phasenlage kann der Subwoofer besser an die Fahrzeugakustik und an die Satellitenlautsprecher angepasst werden.
3 Die LOW LEVEL INPUT-Cincheingänge sind zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät zu verbinden. Diese Eingänge sind nur für Niedrigpegel-Vorverstärker-Signale geeignet.
4 Der OUTPUT LEVEL-Regler bestimmt die Ausgangslautsärke des Subwoofer-Systems und erlaubt eine Anpassung der Lautstärke des Subwoofers and das gesamte Soundsystem.
Die POWER LED leuchtet auf, sobald das Soundsystem angeschaltet und betriebsbereit ist.
6 Der HIGH LEVEL INPUT (Hochpegeleingang) dient zur Ansteuerung des Verstärkers mittels der Lautsprecherausgänge des Steuergeräts (Autoradio), falls dieses nicht über Niedrigpegel-Vorverstärker-Ausgänge (Cinchausgänge) verfügt. Achten Sie beim Anschließen auf die korrekte Polarität aller Anschlüsse. Benutzen Sie niemals den Hochpegeleingang und den Cincheingänge gleichzeitig. Dies könnte den Verstärker ernsthaft beschädigen.

HINWEIS!

Achten Sie zudem stets auf die korrekte Polung der Anschlüsse. Das Vertauschen von Plus und Minus hat einen Verlust der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.

FEHLERBEHEBUNG

Fehler: keine Funktion

Ursache: Lösung:

1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung
2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung
3. Die Einschaltleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung
4. Sicherung defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen.

Sicherung austauschen

Fehler: kein Ton hörbar, aber Power LED leuchtet

Ursache: Lösung:

1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen. Erneute Überprüfung
2. Die Lautsprecherkabel oder Cinchkabel sind defekt. Kabel ersetzen
3. Kein Signal vom Steuergerät (Radio). Steuergerät-Einstellungen prüfen

Lautsprecher ersetzen

Fehler: Verzerrungen sind hörbar

Ursache: Lösung:

1. Lautsprecher ist überlastet. Pegel niedriger einstellen

Pegel am Steuergerät niedriger einstellen Loudness am Steuergerät abschalten Bass EQ am Radio od. Amp neu einstellen

Fehler: keine Bässe hörbar

Ursache: Lösung:

1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden.
2. Die Cinchkabel sind lose, falsch angeschlossen oder beschädigt/defekt. Erneuter korrekter Anschluss oder ersetzen

Erneuter korrekter Anschluss

Fehler: Rauschen ist hörbar

Ursache: Lösung:

1. Die Pegel-Regler am Verstärker sind zu weit aufgedreht. Pegel niedriger einstellen
2. Die Lautsprecherkabel oder Cinchkabel sind defekt oder beschädigt. Kabel ersetzen
3. Das Rauschen kommt vom Steuergerät. Steuergerät überprüfen lassen

Pegel am Steuergerät niedriger einstellen

DEU

TECHNISCHE DATEN

RX800A

Aktives Subwoofer-System mit 20cm Tieftöner und Passiv-Membran

Verstärker-Modul: Ausgangsleistung 200 Watt Max.

Variabler Tiefpassfilter 70 - 200 Hz

Variable Phasenlage 0° bis 180°

Niedrigpegel-Eingänge mit Cinch-Buchse

Hochpegel-Eingänge

Sicherungswert 7.5 A

Subwoofer: Korbgröße 20cm (8")

Schwingspule 50mm (2")

Gehäuse-Abmessungen: B 270 x H 330 x T 350/270 mm

RX1000A

Aktives Bassreflex-Subwoofer-System mit 25cm Tieftöner

Verstärker-Modul: Ausgangsleistung 200 Watt Max.

Variabler Tiefpassfilter 70 - 200 Hz

Variable Phasenlage 0° bis 180°

Niedrigpegel-Eingänge mit Cinch-Buchse

Hochpegel-Eingänge

Sicherungswert 7.5 A

Subwoofer: Korbgröße 25cm (10")

Schwingspule 50mm (2")

Gehäuse-Abmessungen: B 330 x H 330 x T 320/250 mm

DEU

GARANTIE

Die Garantieleistung entspricht der üblichen gesetzlichen Regelung.

Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung, unsachgemäße Behandlung oder durch die Teilnahme an Wettbewerben entstanden sind.

Retournieren Sie das defekte Produkt nur mit einem gültigen Kaufbeleg und einer detaillierten Fehlerbeschreibung an Ihren Fachhändler.

ENG
