Produkttyp	Sicherheitskamera (Dome-Kamera)
Modell	STARDOME LE256
Marke	Lupus Electronics
Auflösung	1920 x 1080 (Full HD)
Nachtsicht	Infrarot-LEDs, Reichweite bis zu 10 m
Blickwinkel	90° (horizontal)
Bewegungserkennung	Ja, einstellbare Empfindlichkeit
Video-Komprimierung	H.265
Netzwerkschnittstelle	Ethernet (RJ-45)
Drahtlos	Wi-Fi (802.11 b/g/n)
Stromversorgung	12 V DC oder PoE (802.3af)
Leistungsaufnahme	max. 5 W
Abmessungen (Ø x H)	110 mm x 80 mm
Gewicht	350 g
Schutzart	IP67 (staub- und wasserdicht)
Betriebstemperatur	-20 °C bis +50 °C
Audio	Integriertes Mikrofon und Lautsprecher
Speicher	MicroSD-Karte (bis 128 GB) oder Cloud
Kompatibilität	ONVIF, Lupus Cloud App
Montage	Wand- oder Deckenmontage
Lieferumfang	Kamera, Montageset, Netzteil, Kurzanleitung

Häufig gestellte Fragen - STARDOME LE256 Lupus Electronics

Wie kann ich die Kamera zurücksetzen?

Drücken und halten Sie die Reset-Taste an der Kamera für 10 Sekunden, bis die LED blinkt. Die Kamera wird auf Werkseinstellungen zurückgesetzt.

Kann ich die Kamera mit einem Smartphone verbinden?

Ja, laden Sie die Lupus Cloud App herunter, stellen Sie die Kamera über WLAN oder LAN ins Netzwerk und folgen Sie den Anweisungen in der App.

Welche Speichermöglichkeiten gibt es?

Die Kamera unterstützt MicroSD-Karten bis 128 GB und optionalen Cloud-Speicher. Aufnahmen können auch auf einem NVR (Network Video Recorder) gespeichert werden.

Ist die Kamera für den Außenbereich geeignet?

Ja, die STARDOME LE256 hat die Schutzart IP67 und ist somit staub- und wasserdicht. Sie kann bei Temperaturen von -20 °C bis +50 °C betrieben werden.

Wie funktioniert die Bewegungserkennung?

Die Kamera erfasst Bewegungen im Bild und sendet Benachrichtigungen an Ihr Smartphone. Die Empfindlichkeit kann in der App angepasst werden.

Kann ich die Kamera ohne Verkabelung nutzen?

Ja, die Kamera unterstützt WLAN (802.11 b/g/n). Sie können sie drahtlos betreiben, benötigen jedoch eine Stromquelle (Netzteil oder PoE).

Welche Videoauflösung wird unterstützt?

Die Kamera bietet Full-HD-Auflösung mit 1920 x 1080 Pixeln bei 25 Bildern pro Sekunde.

Wie kann ich die Firmware aktualisieren?

Öffnen Sie die Lupus Cloud App, gehen Sie zu den Kameraeinstellungen und wählen Sie 'Firmware-Update'. Folgen Sie den Anweisungen auf dem Bildschirm.

Was tun, wenn die Kamera kein Bild anzeigt?

Überprüfen Sie die Netzwerkverbindung, die Stromversorgung und ob die Kamera korrekt montiert ist. Setzen Sie die Kamera ggf. zurück.

Ist ein Mikrofon integriert?

Ja, die Kamera verfügt über ein integriertes Mikrofon und einen Lautsprecher für Zwei-Wege-Audio.

BEDIENUNGSANLEITUNG STARDOME LE256 Lupus Electronics

1. Sicherheitshinweis:...... Fehler! Textmarke nicht definiert.
2. Symbol Beschreibung .... 3
3. Funktionen .... 4
4. Komponenten und Strukturbeschreibung 6
5. Kameravoreinstellung....7
6. Installation.... 14
7. System Setup.... 16

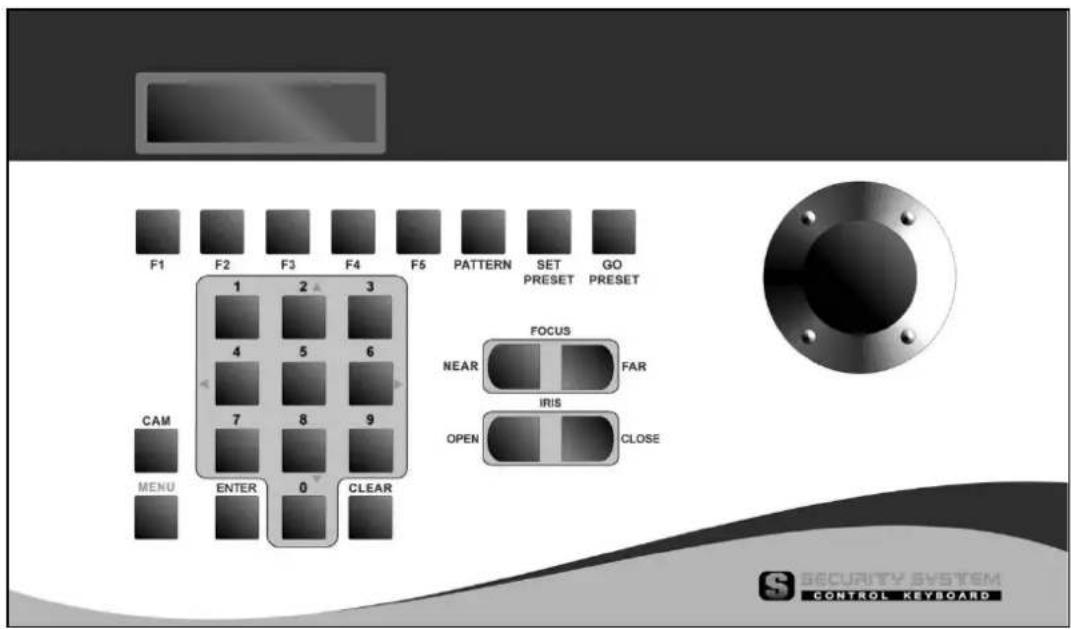

8. Bedienung mit Keyboard 17
9. Beschreibung der Menüstruktur.... 19

10.1 MENÜPUNKT CAMERA SETUP > FOCUS 23
10.2 MENÜPUNKT CAMERA SETUP > EXPOSURE SETUP 24
10.3 MENÜPUNKT CAMERA SETUP > DAY/ NIGHT SETUP 25
10.4 MENÜPUNKT CAMERA SETUP > WB MODE.... 26
10.5 MENÜPUNKT CAMERA SETUP > NOISE REDUCTION 27
10.6 MENÜPUNKT CAMERA SETUP > EFFECT MODE.... 27

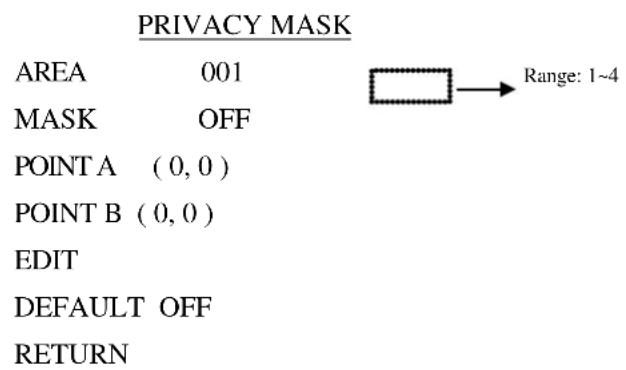

10.7 MENÜPUNKT PRIVACY MASK 28
10.8 MENÜPUNKT MOTION DETECT 29
10.10 MENÜPUNKT PRESET EDIT > PRESET POINT 32
10.11 MENÜPUNKT SEQUENCE SETUP > SWING SETUP.... 33

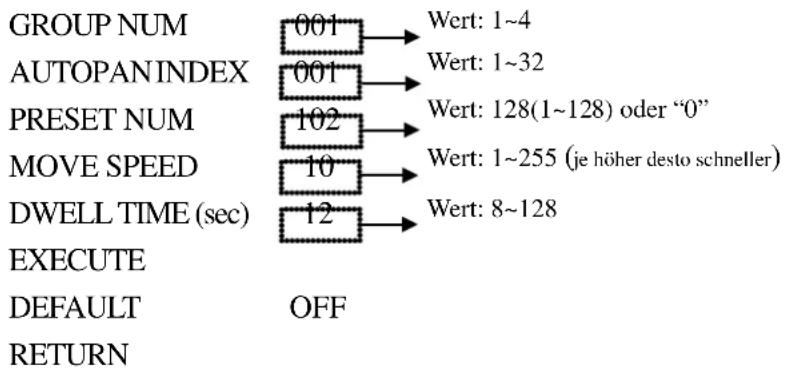

10.12 MENÜPUNKT SEQUENCE SETUP > GROUP SETUP 34

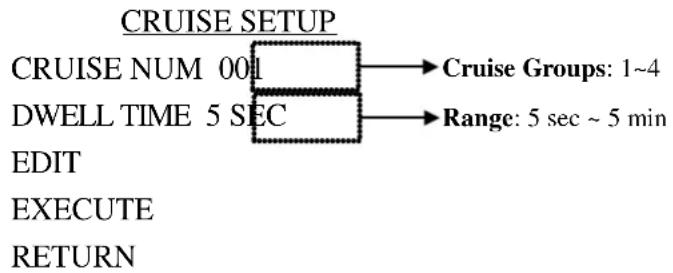

10.13 SEQUENCE SETUP > CRUISE SETUP 37
10.14 MENÜPUNKT SEQUENCE SETUP > CIRCLING SETUP 39

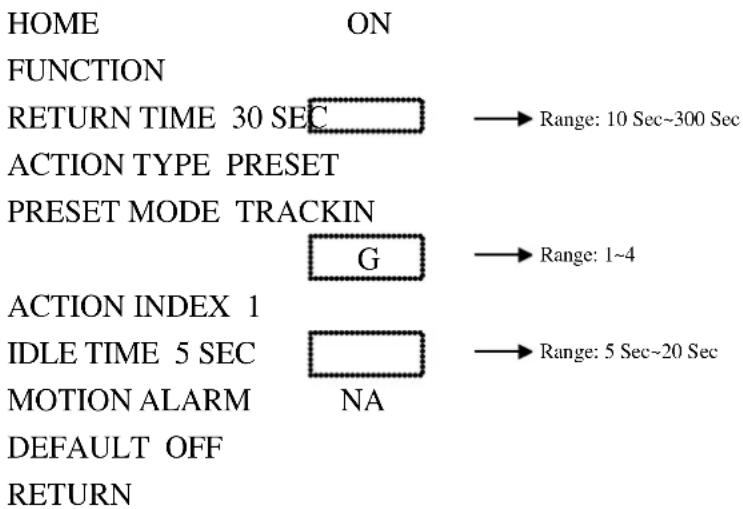

10.15 MENÜPUNKT SEQUENCE SETUP > AUTORUN SETUP .... 41
10.16 MENÜPUNKT SEQUENCE SETUP > ALARM SETUP.... 44
10.17 MENÜPUNKT OSD SETUP 46

1. Schnellübersicht der Funktionen.... 47

2. Appendix 48

3. Manuelle Spezifikationen .... 50

Der Autor ist nicht für eventuelle Druckfehler oder falsche Daten verantwortlich. Abweichungen und Änderungen im Sinne des technischen Fortschritts möglich.

Dieses Symbol soll den Benutzer auf möglicherweise ungeschützte gefährliche Spannungen innerhalb des Gehäuses hinweisen. Diese können unter Umständen stark genug sein, um einen elektrischen Schlag hervorzurufen.

Dieses Symbol soll den Nutzer auf die Nutzungs- und Wartungsinstruktionen in den Benutzer Handbüchern und Unterlagen hinweisen, die dem Produkt beiliegen.

WARNUNG:

UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERMINDERN DÜRFEN SIE DAS GERÄT ZU KEINER ZEIT REGEN ODER FEUCHTIGKEIT AUSSETZEN!

RoHS

Sämtliche von unserem Unternehmen angebotenen bleifreien Produkte erfüllen die Anforderungen der europäischen Richtlinie zur Beschränkung der Verwendung gefährlicher Substanzen (RoHS). Dies bedeutet, dass sowohl der Herstellungsprozess als auch die Produkte absolut „bleifrei“ und ohne sämtliche in der Richtlinie aufgeführten gefährlichen Substanzen auskommen.

Dieses Produkt erfüllt die CE Richtlinien, sofern es ordnungsgemäß in Betrieb genommen wird. Zur Vermeidung von elektromagnetischen Störungen (z.B. In Rundfunkempfängern oder im Funkverkehr) verwenden Sie bitte ausschließlich elektrisch abgeschirmte Kabel.

1. Sicherheitshinweis

• Installieren Sie das Modell LE255 Indoor nicht in Umgebungen mit hoher Luftfeuchtigkeit. Das Gerät könnte so beschädigt werden. Verwenden Sie in solchen Umgebungen ausschließlich das Outdoormodell LE256.
• Bitte reinigen Sie das Domeglasgehäuse nur mit äußerster Vorsicht. Die Plexiglaskuppel ist empfindlich gegen harte Gegenstände. Schon leichte Berührungen können Kratzer verursachen.
• Bitte verwenden Sie nur die angegebenen Stromquellen, um das Produkt mit Strom zu versorgen.
• Bevor Sie das Produkt anschalten, stellen Sie sicher, dass das Produkt ordnungsgemäß installiert ist. Lesen Sie hierzu auch vollständig diese Bedienungsanleitung.

2. Symbol Beschreibung

1. Die Funktionen werden durch gerahmte Großbuchstaben angezeigt.

Beispiel: ENTER, AUTO FOCUS, etc.

1. Funktionen, die durch ein “+” verbunden sind bedeuten eine Befehlsabfolge.

Beispiel: 2 8 + ENTER bedeutet: drücken Sie “2” dann “8”, und danach ENTER.

1. [ 001: _ ] Bezeichnet eine Meldung durch das Gerät und wird

im Display eines Kontroll-Keyboards (nicht im Lieferumfang) angezeigt.

1. “n” bedeutet die ID Nummer einer Kamera (ID Nummern können von 001 – 255 vergeben werden.

3. Funktionen

• Schnelle Speeddome-Kamera mit 36-fach optischer Autofokus-Zoom-Linse und einem 16x elektronischen Zoom.
• Tag & Nacht Funktion durch mechanischen IR Cut Filter
  ● Auto Iris und manuelle Iris Kontrolle möglich
• Advanced DSP Kamera mit Auto-Weißabgleich, Gegenlichtkompensation und Autoiris Kontrolle.
• 360° Kontinuierliche Schwenk- und -8° bis +90° Neigerotation
• Wide Dynamic Range Funktion für ein ausgeglichenes Videobild.
• Bewegungserkennungsfunktion durch Bildveränderung mit Alarmierungsoption
• Automatische Personenverfolgung (Auto Tracking) erkennt sich bewegende Objekte und verfolgt diese Objekte durch den Bildbereich
• Privatmaskierung über 4 Bereiche.
• Live-Speichern von Kamerabewegungen zur Gestaltung individueller Wächtertouren.
  • Koordinaten-Anzeige im Bild
• 128 Preset Punkte speicherbar.
• Schwenk-Geschwindigkeiten bis zu 300°/Sek., Neige-Geschwindigkeiten bis zu 200°/Sek.
• Horizontale Rotation bis 180°
• 5 Alarm Eingänge, 2 Relais-Ausgänge.
  • Kamerasteuerung per RS-485
• Kann mit bis zu 255 Speeddome Kameras verbunden werden.
• Unterstützt PELCO Protocol (P und D)
  • LE255 Indoor Stromversorgung 12 V
  • LE 256 Outdoor Stromversorgung 12V DC oder 24AC
• Integrierte Heizung und Ventilator für alle Wetterbedingungen (nur Outdoormodell)

4. Lieferumfang

LE255:

1. DC 12 V Netzteil (x1)2. Stromkabel (x1)3. Verbindungskabel4. Installationszubehör

LE 256:

DC12V TYPE	DC24V TYPE
1. DC 12 V Netzteil (x1)2. Stromkabel (x1)3. Verbindungskabel4. Installationszubehör	N/A

Zubehör der Wandhalterung

1. 3mm L-Inbusschlüssel (x1)
2. 4mm L- Inbusschlüssel (x1)
3. M4x22 Schraube (x5)
4. M8 Schraube + Dübel (x5)
5. M3X4 Schraube (x6)
6. Wandhalterung (x1)
7. Bedienungsanleitung (x1)

Zubehör der Deckenhalterung

1. 3mm L-Inbusschlüssel (x1)
2. 4mm L- Inbusschlüssel (x1)
3. M4x22 Schraube (x5)
4. M8 Schraube + Dübel (x5)
5. Bedienungsanleitung (x1)

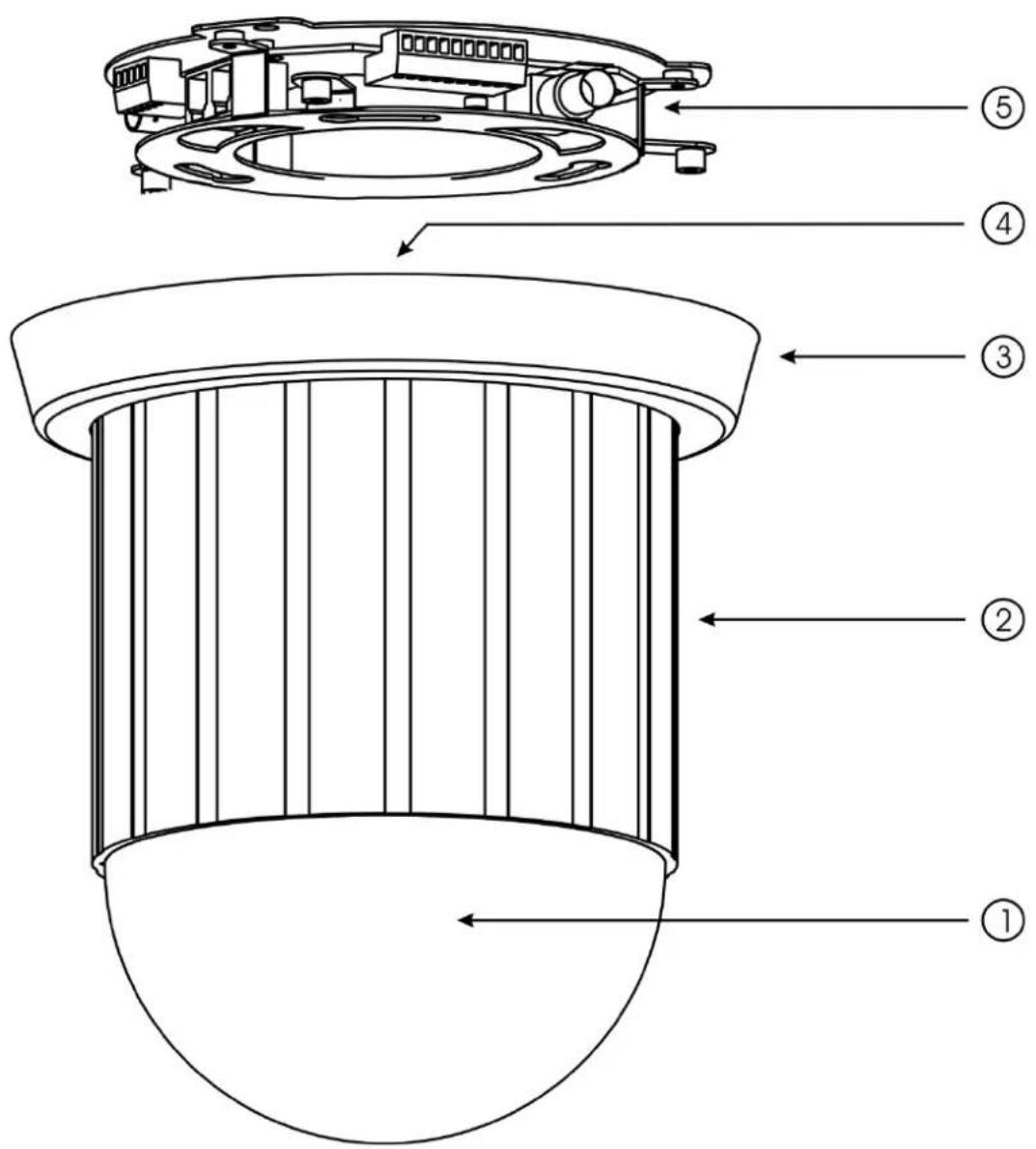

5. Komponenten und Strukturbeschreibung

LE255:

① Domekuppel
② Kameragehäuse
③ Kamerafuß
④ ID Nummer, Protokoll und Baud Raten Einstellungen
⑤ Alarm Ein- und Ausgänge/ Video Ausgang/ Strombuchse

LE256

① Wandhalterung
② Kameragehäuse
③ Domekuppel
④ ID Nummer, Protokoll, und Baud Raten Einstellungen
⑤ Alarm Ein- und Ausgänge/ Video Ausgang/ Strombuchse

6. Kameravoreinstellung

LE 255

LE 256

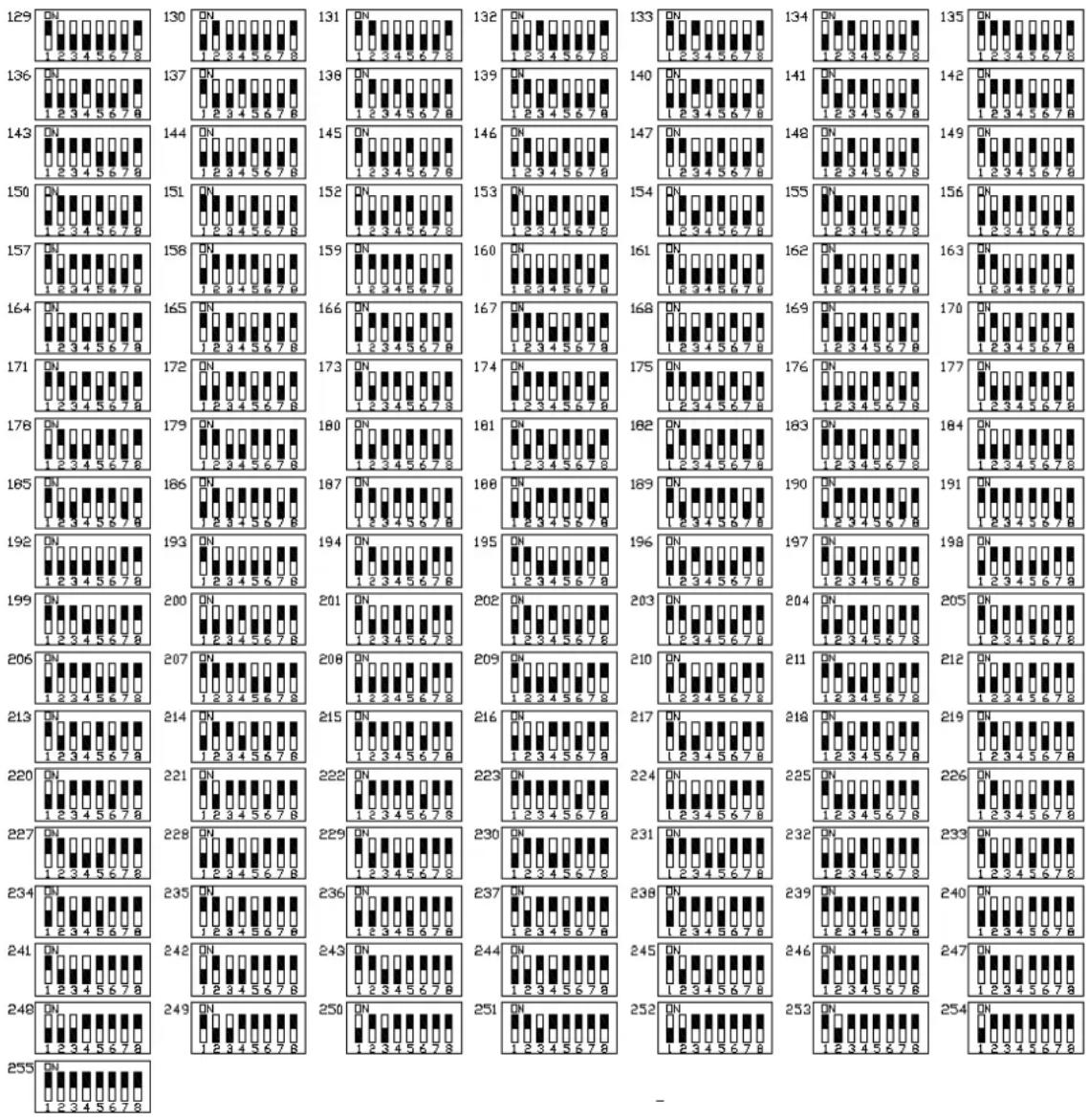

DIP Schalter Einstellung:

*

Setting 000: ID 1.

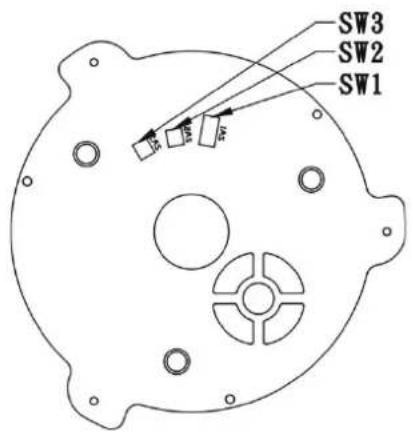

LE255:

SW1: ID Nummer Einstellung

Verbindung bis zu 255 Speed Dome Kameras, jede Kamera benötigt eine eigene ID Nummer.

SW2: Protokoll Einstellungen

Einstellungen
Switch Nummer#1 #2 #3 #4	Protokoll
Off Off Off Off	PELCO
On Off Off Off Reserved
Off On Off Off Reserved
On On Off Off Reserved

* Fett gedruckte: Werkseinstellungen

SW3: Baud Rate Einstellungen

Einstellungen
Switch Nummer#1 #2 #3	Baud Rate
Off Off Off	2400BPS
On Off Off 4800 BPS
Off On Off 9600BPS
On On Off 19200 BPS

Einstellungen
Switch Nummer#4	RS485 / RS422 Terminator
On On
Off	Off

* Fett gedruckte: Werkseinstellungen

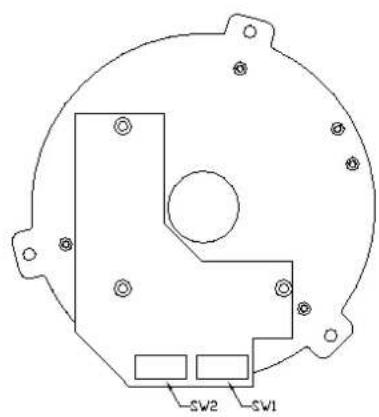

LE 256:

SW1: ID Nummer Einstellung

Verbindung bis zu 255 Speed Dome Kameras, jede Kamera benötigt eine eigene ID Nummer.

SW2: Baud Rate Einstellungen

Einstellungen
Switch Nummer#1 #2 #3	Baud Rate
Off Off Off	2400 BPS
On Off Off 4800 BPS
Off On Off 9600BPS
On On Off 19200 BPS

* Fett gedruckte: Werkseinstellungen

SW2: RS485/ RS422 Terminal Einstellungen

Einstellungen
Switch Nummer#4	RS485/ RS422 Terminal
On On
Off	Off

* Fett gedruckte: Werkseinstellungen

SW2: Protocol Einstellungen

Einstellungen
Switch Nummer#5 #6 #7 #8	Protokoll
Off Off Off Off	PELCO
On Off Off Off Reserviert
Off On Off Off Reserviert
On On Off Off Reserviert

* Speed Dome erkennt automatisch welcher PELCO Typ verwendet wird. P und D wird automatisch erkannt.
* Fett gedruckte: Werkseinstellungen

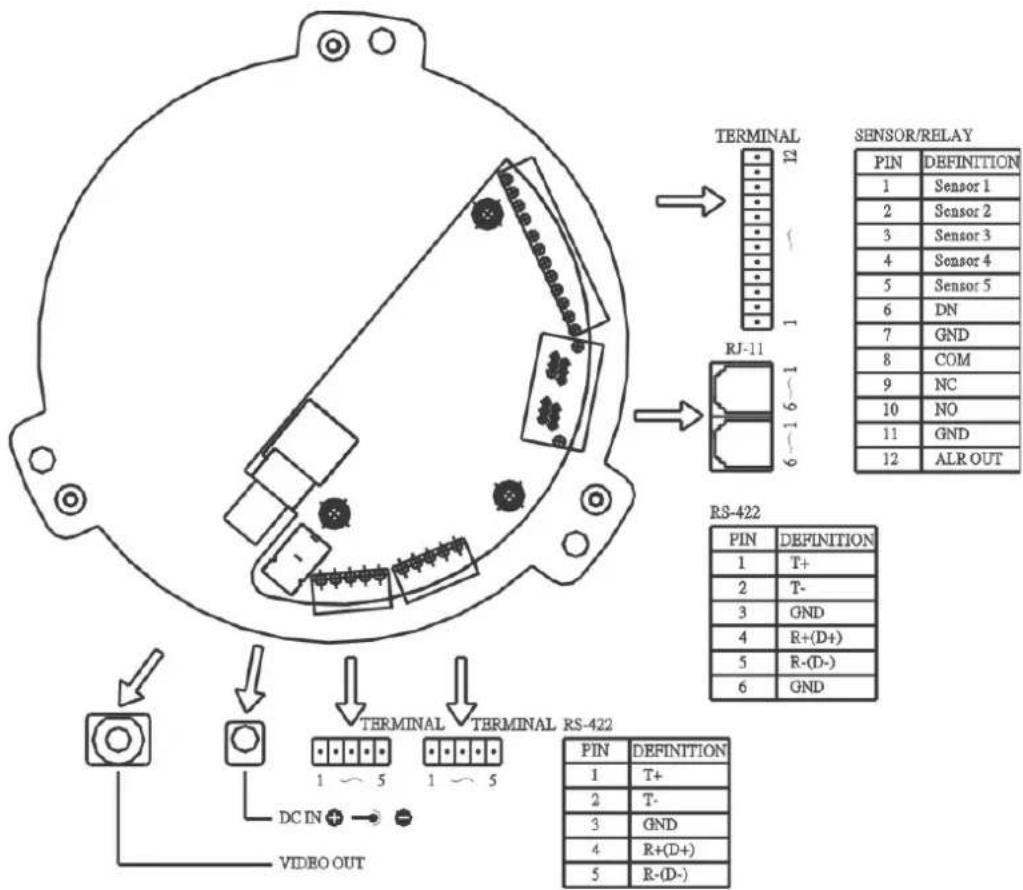

LE255

Anschlussbelegung am Fuß der Kamera

1. Strombuchsen - DC 12V / 1.1A.
2. Video Signal Ausgang: CVBS 1.0Vp-p 75Ω BNC.
3. Alarm Ein- und Ausgang

Die STARDOME Kamera ist ausgestattet mit 5 externen Alarmeingängen und mit 2 paaren Alarmausgängen (1 x NO, 1 x NC und 1 x Offen).

Alarm Eingangs-Spannung: 5.6Vmax

Alarm Ausgangs-Spez.: 0.5AAC 120V/1AAC24V

Offen: Bis DC 24V/bis 40mA

1. RS-485 Anschluss:

RS-485 mit 2 Buchsen(R+, R-), verwenden Sie eine verdrillte 2-polige Leitung zur Steuerung Ihrer Speeddome Kamera. Verbinden Sie jeweils R+ und R- mit D+ und D-.

Der RS-422 Anschluss hat vier Buchsen (T+, T-, R+ und T-). Verwenden Sie ein verdrilltes 2poliges Kabel um die Kamera anzuschließen.

1. RJ-11 Eingang/ Ausgang: Die Funktion gleicht dem des RS-485 Anschlusses.

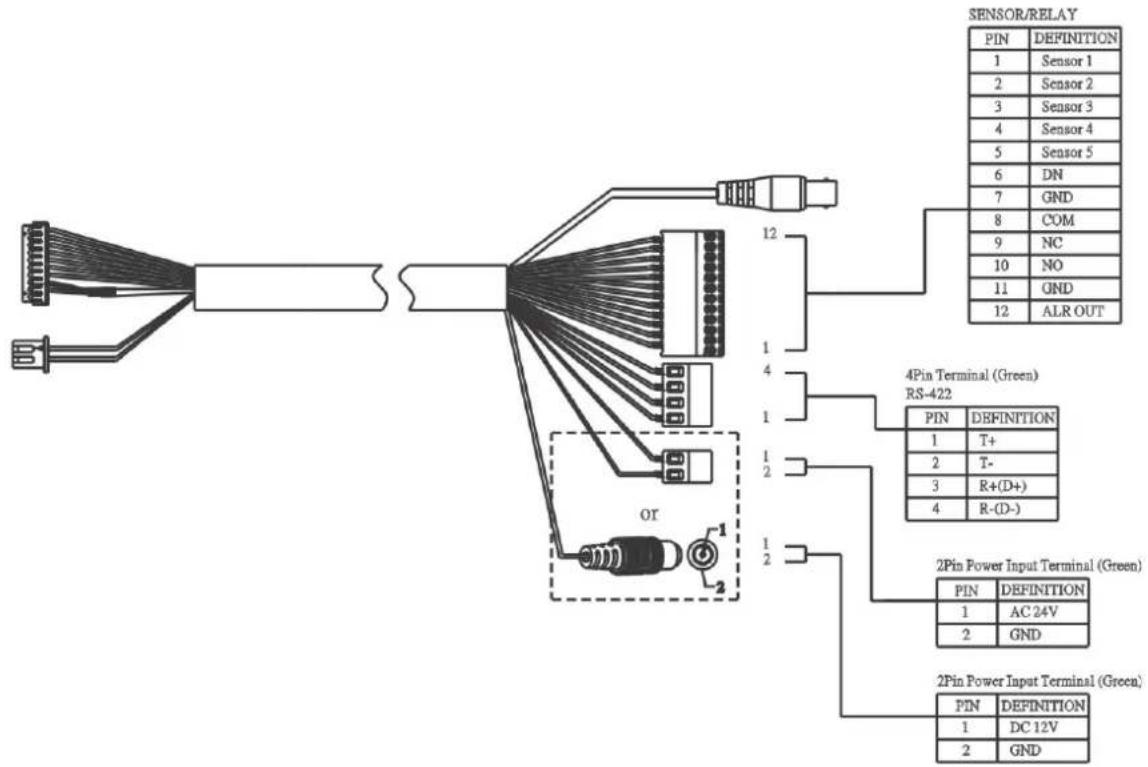

LE256

Anschlussbelegung

1. Stromanschluss:

a. DC 12V / 2.5A.
b. AC 24V / 2.2A.

Video Signal Ausgang: CVBS 1.0 Vp-p 75Ω BNC.

1. Alarm Ein- und Ausgang:

Die STARDOME Kamera ist ausgestattet mit 5 externen Alarmeingängen und mit 2 paar Alarmausgängen (1 x NO, 1 x NC und 1 x Open Offen Type).

Alarm Eingangs-Spannung: 5.6Vmax

Alarm Ausgangs-Spez.: 0.5AAC 120V/1AAC24V

Offen: Bis DC 24V/bis 40mA

1. RS-485 Anschluss:

RS-485 mit 2 Buchsen (R+, R-), verwenden Sie eine verdrillte 2-polige Leitung zur Steuerung Ihrer Speeddome Kamera. Verbinden Sie jeweils R+ und R- mit D+ und D-.

Der RS-422 Anschluss hat vier Buchsen (T+, T-, R+ und T-). Verwenden Sie ein verdrilltes 2poliges Kabel um die Kamera anzuschließen.

7. Installation

LE255

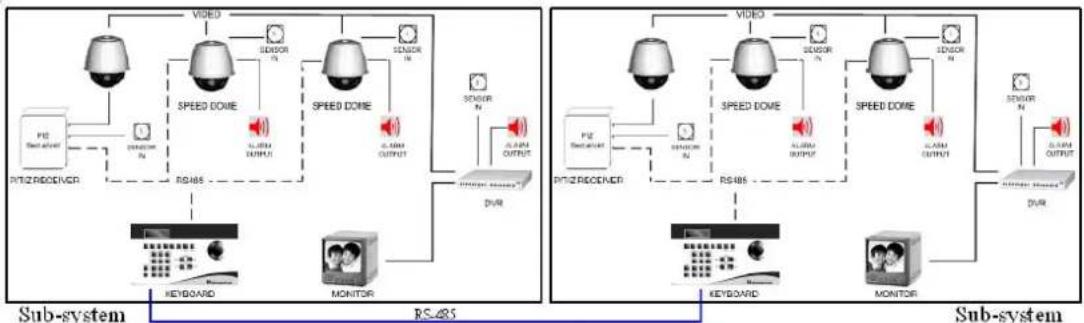

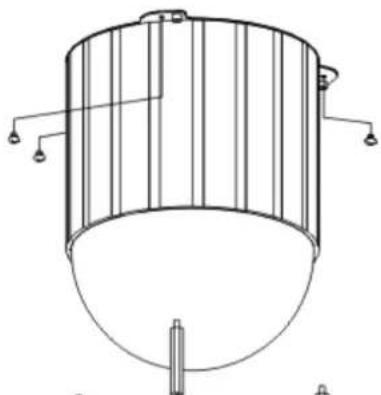

Installationsschema (Deckeneinbau und Deckenmontage)

Deckeneinbau

Das System ist einfach zu installieren und unterstützt die Zusammenarbeit mit unterschiedlichen Geräten (z.B. weitere Speeddome-Kameras, PELCO-/LUPUS-kompatible Endgeräte, etc.)

Verbinden Sie das 2fach verdrillte Kabel mit Kamera und Endgerät, z.B. einem Keyboard. Sie können auch mehrere Geräte wie mehrere Kameras und/oder mehrere Endgeräte in eine Ringschaltung hängen. So schaffen Sie ein Steuerungssystem, bei dem eine oder mehrere Kameras über ein oder mehrere Geräte steuerbar sind.

System Aufbau-Illustration

Das System unterstützt eine große Anzahl von Speedome Kameras, indem ID Nummern von 1-255 vergeben werden.

▶ Verbinden Sie die Buchse D+ Ihres PELCO-/LUPUS-kompatiblen Gerätes oder Rekorders mit der D+ DATA IN Buchse der Kamera. Machen Sie das gleiche mit den Buchsen D-. Wenn Sie mehr als eine Kamera verwenden, Verbinden Sie die D+ DATA OUT Buchse der ersten Kamera mit der D+ DATA IN Buchse der nächsten Kamera, machen Sie das gleiche mit den D- Buchsen.

9. Bedienung mit Keyboard (nicht im Lieferumfang)

AUSWAHL DER KAMERA:

Drücken Sie die Taste der Kamera ID + CAM Taste, so erscheint die Kamera mit Ihrer ID-Bezeichnung im LCD-Display:

KAMERA-STEUERUNG UND ZOOM:

Der Joystick des Keyboards ist insbesondere zur Steuerung Ihrer PTZ Kamera geeignet.

Ein- und Auszoomen:

- Drehen Sie den Joystick im Uhrzeigersinn um einzuzoomen und gegen den Uhrzeigersinn um auszuzoomen.

□ Steuerung:

- Bewegen Sie den Joystick in die Richtung, in die die Kamera sich drehen soll.

PRESET SETUP

Ihre Kamera ist in der Lage, Kamerapositionen zu speichern, sogenannte Preset Punkte, und diese dann einfach und schnell mit dem Druck einer Taste abrufen zu können.

SO SPEICHERN SIE PRESET POSITIONEN:

1. Wählen Sie zunächst die Speeddome ID der gewünschten Kamera aus.
2. Verwenden Sie den Joystick und das Zoom, um die gewünschte Bildposition einzustellen.
3. Geben Sie die gewünschte Nummer ein, mit der Sie die Position benennen und später aufrufen möchten und drücken Sie die „SET PRESET“-Taste. Im Display erscheint „SAVE TO PRESET“ und die gewünschte Nummer. Drücken Sie ein zweites Mal „SET PRESET“, wenn Sie die Einstellungen beibehalten möchten, oder drücken Sie „CLEAR“ um die Speicherung nicht vorzunehmen.
4. Wiederholen Sie die Schritte, um weitere Positionen hinzuzufügen.

AUFRUFEN VON PRESET POSITIONEN:

Geben Sie die gewünschte Nummer der Position ein und drücken Sie anschließend GO PRESET und der LCD Bildschirm wird „GO PRESET:“ mit der eingegebenen Nummer anzeigen und die Kamera wird die Position anfahren.

Beispiel : Drücken Sie 1 + GO PRESET. Die Kamera fährt die Preset Position 1 an.

Drücken Sie 2 8 + GO PRESET. Die Kamera fährt die Preset Position 28 an.

10. Beschreibung der Menüstruktur

© Die Markierung "*" bedeutet Werkseinstellung

MENÜ Struktur (Englisch)
Haupt menü	Menüpunkt Auswahl Bemerkung
CAMERA SETUP	FOCUS
	MODE	AUTO/ MANUAL/ *PUSH AUTO
	DISTANCE *1.5M/3	M/5M/10M
	ZOOM START 1~35				DIGITAL ZOOM
	ZOOM END 2~576
	ZOOM SPEED *HIGH/ MEDIUM/ LOW
	DEFAULT *ON / OFF
	RETURN
	EXPOSURE
	MODE	NORMAL/ *WDR / BLC SMART/ BLC
	BRIGHTNESS	0~15(*4)	0~15 (*4)	NA	0~15 (*4)
	AGC MAX	0~255(*157)
	SHUTTER	*NORMAL (N:1/60, P:1/50)FLICKERLESS (P:1/120, N:1/100)1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000,1/20000, 1/50000, 1/100000 (MANUAL)
	DSS MAX	*OFF, 2~20, 40, 80, 160, 256 FLD
	DEFAULT *ON/OFF
	RETURN
	DAY/NIGHT
	MODE	*AE, DAY, NIGHT, EXT			*DAY/NIGHTdisplay isapplicable onlyto cameras withDAY/NIGHTfunction.*Only whenEXPOSUREMODE=AUTO,can D/NMODE=AE beeffective.
	DAY -> NIGHT	0~255(*11)
	NIGHT -> DAY	0~255(*63)
	DEFAULT *ON / OFF
	RETURN
	WB MODE
	MODE	*AUTO/INDOOR/OUTDOOR/MANUAL/PUSH AUTO
	RED GAIN	*NA(AUTO/ INDOOR/ OUTDOOR/ PUSH AUTO)0 ~ 255(*16) (MANUAL)
	BLUE GAIN	*NA(AUTO/ INDOOR/ OUTDOOR/ PUSH AUTO)0 ~ 255 (*16) (MANUAL)
	PUSH AUTO ON/*OFF (PUSH AUTO)
	DEFAULT *ON/ OFF
	RETURN
	NOISE REDUCTION
	LEVEL LOW/*MEDIUM/ HIGH
	DEFAULT *ON / OFF
	RETURN
	EFFECT MODE
	SHARPNESS 0 ~ 15	(Default:7)
	POSI/NEGA	*POSI / NEGA
	MIRROR	*OFF/ HORIZONTAL/ VERTICAL/ ROTATE
	SYNC	*INTERNAL/ LINE LOCK
	V PHASE	0 ~99/*NA(INT)
	DEFAULT *ON / OFF
	RETURN

MAIN MENU	ITEM	SELECTION	NOTES
PRIVACY MASK	AREA	1 ~ 4
	MASK	ON/ *OFF
	POINT A	(0,0)
	POINT B	(0,0)
	EDIT
	DEFAULT *ON / OFF DEFAULT
	RETURN
MOTION DETECT	SENSITIVITY	1~255 (Default:10)
	DEFAULT *ON / OFF
	RETURN

PRESETEDIT	AE TYPE
	PROFILE 1~3
	MODE	NORMAL/ *WDR / BLC SMART/ BLC
	BRIGHTNESS	0~15(*6)	0 ~ 15(*6)	NA	0 ~15 (*6)
	AGC MAX 0~255(*157)
	SHUTTER	*NORMAL (N:1/60, P:1/50)FLICKERLESS (P:1/120, N:1/100)1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000,1/20000, 1/50000, 1/100000 (MANUAL)
	DAY/NIGHT *DAY/ NIGHT
	DEFAULT *ON/ OFF
	RETURN
	PRESET POINT
	PRESET NUM	1~128
	AE TYPE	*NORMAL/ PROFILE1/ PROFILE2/ PROFILE3
	EXECUTE
	DEFAULT *ON / OFF
	RETURN
SEQUENCESETUP	SWING SETUP
	SWING NUM	001~004
	START PRESET	1~128(*1)
	END PRESET	1~128(*2)
	SPEED	001~255(*5)
	EXECUTE
	DEFAULT *ON / OFF
	RETURN
	GROUP SETUP
	GROUP NUM	001~004
	AUTOPAN INDEX	001~032
	PRESET NUM	1~128			Notation “0”meaning toignore the pointsafter AUTOPANPOINT
	MOVE SPEED	001~255 (*80)			Speed to the nextpoint:001=Slowest and255=Fastest
	DWELL TIME	008~128(sec)(*14)
	EXECUTE
	DEFAULT *ON / OFF
	RETURN
	CRUISE SETUP
	CRUISE NUM 001 ~004
	DWELL TIME	5/ 10/ 15/ 20/ 30(sec)/1 /2 /3 /4 /5(MIN)
	EDIT
	CXECUTE
	RETURN
	CIRCLING SETUP
	CIRCLING NUM	1~4
	PRESET POINT	1~128(*1)
	DIRECTION	*CW/CCW
	SPEED	1~255(*50)
	EXECUTE
	DEFAULT *ON/ OFF
	RETURN
	AUTORUN SET UP
	HOME FUNCTION	ON/*OFF
	RETURN TIME	10~300 (sec)(*30)					Homing Time,start countingfrom the instantwhen the devicestops moving.
	ACTION TYPE	PRESET	SWING	GROUP	CRUISE	CIRCLING
	PRESET MODE	PRESET/MOTION/TRACKING	NA	NA	NA	NA
	ACTION INDEX	001~128	001~004	001~004	001~004	001~004	Homing Point(Preset actionindex/ Group)
	IDLE TIME	NA(PRESET MODE :PRESET/ MOTION)5 SEC/ 10 SEC / 15 SEC / 20 SEC (PRESETMODE :TRACKING)
	MOTION ALARM	NA(PRESET MODE :PRESET/ TRACKING)ON / OFF (PRESET MODE : MOTION)
	DEFAULT *ON / OFF
	RETURN
	ALARM NUM	SENSOR(001~005)
	ALARM SWITCH	ON/ *OFF
	ACTION TYPE	PRESET	SWING	GROUP	CRUISE	NONE
ALARM SETUP	PRESET MODE	5/10/15/20/30(sec)/1/2/3/4/5(MIN)/FOREVER TRACKING(ACTION TYPE: PRESET)NA(ACTION TYPE: SWING/ GROUP/ CRUISE/NONE)					When ACTION TYPE is PRESET
	ACTION INDEX 001~128	001~004	001~004	001~004	NA
	CLCLE INDEX	NA(ACTION TYPE: PRESET/NONE)1~5 CYCLE, FOREVER(ACTION TYPE: SWING/GROUP/ CRUISE)					When setting up ACTION TYPE, setup CLCLE INDEX to decide ACTION TYPE cycle.
	Open Collector *LOW/ HIGH Z
	DEFAULT *ON / OFF
	RETURN
OSD SETUP	ID DISPLAY *ON/ OFF
	FLIP FUNCTION ON/ *OFF
	TITLE DISPLAY	*ON/ OFF
	TITLE SET	xxxxxxxxxxxxxxxxx					Total of 16 Characters
	PTZ POSITION	*ON/ OFF
	LANGUAGE	*ENG/中文
	DEFAULT *ON/ OFF
	RETURN
DEFAULT

10.1 Menüpunkt CAMERA SETUP > FOCUS

Der Focus der Kamera kann konfiguriert werden. Es gibt folgende Einstellungsmöglichkeiten:

FOCUS

MODE	PUSH AUTO
DISTANCE	1.5M
ZOOM START	1~35
ZOOM END	2~576
ZOOM SPEED	HIGH
DEFAULT	ON
RETURN

■ MODE:

Diese Funktion wird verwendet, um die 3 Focus Modi auszuwählen: Auto/Manual und Push Auto:

Auto: Wählen Sie diese Funktion für eine generelle Autofokus-Funktion. Diese Funktion wird für den normalen Betrieb empfohlen.

Push Auto: Wählen Sie Push Auto, um den Autofokus in einer bestimmten Einstellung zu überprüfen und gegebenenfalls zu verbessern.

■ DISTANCE:

Diese Funktion kann verwendet werden, um die Minimale Entfernung einzustellen (Voreingestellt auf 1,5m).

■ ZOOM START:

Hier können Sie den Zoom-Startpunkt festlegen von x1 bis x35.

■ ZOOM END:

Hier können Sie den Zoom-Endpunkt festlegen von x2 bis x576.

■ ZOOM SPEED:

Legen Sie die Zoom Geschwindigkeit des Zooms fest von SLOW, NORMAL bis HIGH.

■ DEFAULT SET:

Hier setzen Sie die Funktion auf Werkseinstellungen zurück.

10.2 Menüpunkt CAMERA SETUP > EXPOSURE SETUP

Unter diesem Menüpunkt wird die Belichtungszeit eingestellt (Die Angaben entsprechen den Werkseinstellungen:

EXPOSURE

MODE NORMAL

BRIGHTNESS 4

AGC MAX 157

SHUTTER NORMAL

DSS MAX OFF

DEFAULT ON

RETURN

■ MODE:

Diese Funktion hat 4 Optionen: NORMAL / WDR / BLC SMART / BLC MANUAL (Default Setup: NORMAL)

1. NORMAL: Option für normale Belichtung
2. WDR: Aktiviert die Wide Dynamic Range Funktion des Effio-Chips, was zu verbesserter Bildqualität führt.
3. BLC SMART: Gegenlichtkompensation für ein ausgewogenes Bild und Sichtbarkeit aller Bestandteile bei Gegenlicht.
4. BLC: Gegenlichtkompensation richtet sich nach der Messung des Gegenlichts aus der Bildmitte.

CENTER

■ BRIGHTNESS:

Unter diesem Menüpunkt kann zusätzlich die Bildhelligkeit von 0-15 justiert werden (Voreingestellt ist ein Wert von 4). Wenn Sie die Helligkeitsfunktion verwenden, ist die BLC SMART Funktion nicht verfügbar.

■ AGC MAX

Setzen Sie die AGC Modus auf AUTO oder stellen Sie den Wert individuell ein von 0-255 (Default Setup: 157).

■ SHUTTER:

SHUTTER SPEED (Belichtungszeit) besteht aus 11 Optionen: AUTO, NORMAL, FLICKERLESS (NTSC: 1/60 und PAL: 1/50), 1/250, 1/1000, 1/2000, 1/4000, 1/10000, 1/20000, 1/50000 und 1/100000 (Voreinstellung: NORMAL).

■ DSS MAX:

Kontrolle für hohe Belichtungszeiten insbesondere für dunkle Umgebungen. Je höher der Wert (von 2 – 256 einstellbar), desto länger ist die Belichtungszeit und die Helligkeit (Voreinstellung: OFF)

10.3 Menüpunkt CAMERA SETUP > DAY/ NIGHT SETUP

Mit dieser Funktion kann die Tag/ Nacht Funktion gesteuert werden, die Werte sind die voreingestellten Werte:

DAY/NIGHT

MODE AE

DAY -> NGHT 11

NIGHT-> DAY 63

DEFAULT OFF

RETURN

■ MODE:

4 Optionen - AE/ DAY/ NIGHT/ EXT (Voreinstellung: AE).

1. AE: Automatische Umschaltung entsprechend der DAY→NIGHT und NIGHT→DAY Einstellung von Farbe zu Schwarz/Weiß mit IR-Cut Filter.
2. DAY: Nur Farbmodus
3. NIGHT: Nur Schwarz/Weiß Modus.
4. EXT: Bei dieser Funktion wir der externe Sensoreingang verwendet (Input Pin [DNI]).

■ DAY→NIGHT:

Der Grenzwert, bei dem die Kamera im AE Modus von den Farb in den S/W Modus schaltet. (Voreinstellung 11).

■ NIGHT→DAY:

Der Grenzwert, bei dem die Kamera im AE Modus von den S/W in den Farb-Modus schaltet. (Voreinstellung 63).

■ DEFAULT: Zurück zu den Werkseinstellungen. Der Funktion.

10.4 Menüpunkt CAMERA SETUP > WB MODE (Weißabgleich)

Mit dieser Funktion wird der Weißabgleich geregelt.

WB MODE

MODE	AUTO
RED GAIN	NA
BLUE GAIN	NA
PUSH AUTO	OFF
DEFAULT	ON/
RETURN

■ MODE

Es gibt 5 Optionen: AUTO, INDOOR, OUTDOOR, MANUAL, und PUSH AUTO (Voreinstellung: AUTO).

■ RED GAIN/ BLUE GAIN

Diese Funktion ist nur verfügbar, wenn der WB Modus auf MANUAL gesetzt ist, ansonsten steht die Funktion auf NA (nicht verfügbar). (Voreinstellung: NA)

■ PUSH AUTO

PUSH AUTO ON: Aktiviert die Auto Tracking White Balance Funktion PUSH AUTO OFF: deaktiviert die Auto Tracking White Balance Funktion und stellt mit normaler White Balance Funktion dar.

■ DEFAULT

Stellt auf die Voreinstellungen der Funktion zurück

10.5 Menüpunkt CAMERA SETUP > NOISE REDUCTION

Diese Funktion dient den Rauschunterdrückungseinstellungen:

NOISE REDUCTION

LEVEL MEDIUM

DEFAULT ON

RETURN

■ LEVEL

Es gibt 3 Rauschunterdrückungsniveaus zur Auswahl: HIGH/ MEDIUM/ LOW. Umso höher das Level, desto besser die Rauschunterdrückungsperformance. (Default Setup: MEDIUM)

■ DEFAULT

Zurück zu den Voreinstellungen der Funktion.

10.6 Menüpunkt CAMERA SETUP > EFFECT MODE

Dieses Menü stellt Funktionen zur Bildverbesserung bereit.

EFFECT MODE

SHARPNESS 7

POSI/NEGA POSI

MIRROR OFF

SYNC INTERNAL

V PHASE

NA

DEFAULT ON

RETURN

■ SHARPNESS

Video Schärfe Level Setup: 0 \~15 (Voreinstellung: 7).

■ POSI/ NEGA

Bilder können auf POSI (Positiv-Bild) oder NEGA (Negativ Bild) eingestellt (Voreingestellt: POSI).

■ MIRROR

4 Einstellungsmöglichkeiten: OFF/ HORIZONTAL/ VERTICAL/ ROTATE (Voreinstellung: Off).

SYNC

Beim verwenden eines DC 12V Netzteils muss die SYNC Einstellung auf internal sync (INT) stehen. Falls ein AC 24V Netzteil verwendet wird, muss die Einstellung auf line-lock sync stehen.

■ V PHASE

Um eine Phase auszuwählen muss der L/L Modus ausgewählt sein (0 – 99), sonst steht diese Option auf NA (nicht verfügbar) (Voreinstellung: NA).

■ DEFAULT

Zurück zu den Voreinstellungen der Funktion.

10.7 Menüpunkt PRIVACY MASK

Die Privatmaskierung dient der Schwärzung eines bestimmten Bildbereichs, um diesen vor der Überwachung zu schützen. Es können 4 Privatmaskierung innerhalb eines Bildes angelegt werden.

■ AREA:

Wählen Sie eine Maske aus, um Sie einzurichten.

■ MASK:

Schaltet die Maskierung an oder aus.

■ POINT A/POINT B:

Obere linke Ecke und untere rechte Ecke (Schwenk Winkel 0-359; Neige Winkel 8 - 75)

■ EDIT:

Vorgehensweise zum Anlegen der Maske:

1. Bewegen Sie den Joystick zum Menüpunkt EDIT und drücken Sie OPEN (Die Maskierungsfunktion wird ausgeschaltet solange Sie im EDIT Modus sind).
2. Wenn Sie im Edit Modus sind erscheint ein Kreuz in der Mitte des Displays. Verwenden Sie den Joystick, um den maskierten Bereich zu erstellen. Drücken Sie den OPEN Button, um den Bereich zu bestätigen und CLOSE um die Änderungen zu verwerfen.
3. Das System kehrt automatisch zurück zum Privatmaskierungssetup nach dem das Setup erfolgreich war. Der Menüpunkt A/B zeigt die Koordinaten der erstellten Maske.

■ DEFAULT

Zurück zu den Voreinstellungen.

10.8 Menüpunkt MOTION DETECT

Innerhalb dieses Menüpunktes kann die Bewegungserkennung der Kamera eingestellt werden.

MOTION DETECT

SENSITIVITY 10

DEFAULT ON

RETURN

■ SENSITIVITY:

Einstellung der Empfindlichkeit der Bewegungserkennung von 001-255

(Voreinstellung: 10)

■ DEFAULT

Zurück zu den Voreinstellungen.

10.9 Menüpunkt PRESET EDIT > AE TYPE

Bis zu 3 Profile können erstellt werden, von denen eines einem Preset Punkt zugeordnet werden können:

AE TYPE

PROFILE 1\~3

MODE WDR

BRIGHTNESS 6

AGC MAX 157

SHUTTER NORMAL

DAY/NIGHT DAY

DEFAULT ON

RETURN

■ PROFILE

Die Speeddome kann bis zu 3 Parameter-Profile speichern die dann Preset-Punkten zugeordnet werden können.

■ MODE:

Diese Funktion hat 4 Optionen: NORMAL / WDR / BLC SMART / BLC MANUAL (Default Setup: NORMAL)

1. NORMAL: Option für normale Belichtung
2. WDR: Aktiviert die Wide Dynamic Range Funktion des Effio-Chips, was zu verbesserter Bildqualität führt.
3. BLC SMART: Gegenlichtkompensation für ein ausgewogenes Bild und Sichtbarkeit aller Bestandteile bei Gegenlicht.
4. BLC: Gegenlichtkompensation richtet sich nach der Messung des Gegenlichts aus der Bildmitte.

CENTER

■ BRIGHTNESS:

Unter diesem Menüpunkt kann zusätzlich die Bildhelligkeit von 0-15 justiert werden (Voreingestellt ist ein Wert von 4). Wenn Sie die Helligkeitsfunktion verwenden, ist die BLC SMART Funktion nicht verfügbar.

■ AGC MAX

Setzen Sie die AGC Modus auf AUTO oder stellen Sie den Wert individuell ein von 0-255 (Default Setup: 157).

■ SHUTTER:

SHUTTER SPEED (Belichtungszeit) besteht aus 11 Optionen: AUTO, NORMAL, FLICKERLESS (NTSC: 1/60 und PAL: 1/50), 1/250, 1/1000, 1/2000, 1/4000, 1/10000, 1/20000, 1/50000 und 1/100000 (Voreinstellung: NORMAL).

■ DAY/NIGHT:

2 Wahlmöglichkeiten - DAY/ NIGHT (Voreinstellung: DAY).

1. DAY: Festgelegt auf Tag Modus
2. NIGHT: Festgelegt auf Nacht Modus

■ DEFAULT

Zurück zu den Voreinstellungen

10.10 Menüpunkt PRESET EDIT > PRESET POINT

In diesem Menü können Sie ein angelegtes Preset Profil eine Preset Punkt zuordnen.

PRESET POINT

PRESET NUM 1\~128

AE TYPE NORMAL

EXECUTE

DEFAULT ON

RETURN

■ PRESET NUM

Wählen Sie eine Preset Point aus. 1 \~ 128 (Default Setup: 1).

Wie Sie Preset Punkte anlegen, erfahren Sie auf Seite 18.

■ AE TYPE

Wählen Sie das Profil aus, das Sie mit dem Preset verknüpfen wollen.

■ EXEUTE

Führen Sie die Preset Funktion mit den gemachten Einstellungen aus, um Sie zu testen.

■ DEFAULT

Zurück zu den Voreinstellungen.

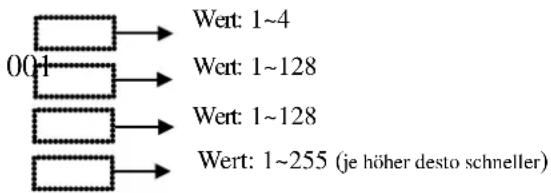

10.11 Menüpunkt SEQUENCE SETUP > SWING SETUP

Durch die Verwendung der Swing Funktion können Sie Kamera zwischen 2 Preset Positionen hin und herpendeln lassen. Die Auto Swing Funktion hat 4 programmierbare Gruppen.

SWING SETUP

SWING NUM 001

START PRESET

END PRESET 102

SPEED 10

EXECUTE

DEFAULT OFF

RETURN

■ SWING NUM

Wählen Sie hier die Nummer der Swing Gruppe. Sie können 4 Swings erstellen von 1 \~ 4 (Voreinstellung: 1).

■ START PRESET / END PRESET

Wählen Sie hier die beiden Preset Punkte, an dem der Swing starten und enden soll: 1\~128

■ SPEED

Wählen Sie hier die Geschwindigkeit aus, mit der sich die Kamera von einem Punkt zum anderen bewegt: 1\~255 (Voreinstellung: 10).

Je höher der Wert, desto schneller bewegt sich die Kamera.

■ EXEUTE

Starten Sie die Preset Funktion und testen Sie sie.

■ DEFAULT

Zurück zur Voreinstellung.

Setup Schritte:

1 Verwenden Sie den Joystick und gehen Sie auf den Punkt START PRESET um einen Preset Punkt auszuwählen an dem der Swing starten soll.

2 Gehen Sie auf END PRESET und wählen Sie einen Preset Punkt and

dem der SWING enden soll.

3 Gehen Sie auf SPEED und wählen Sie die Geschwindigkeit aus.
4 Wiederholen Sie die Schritte 1-3 um weitere Swings einzurichten.

□ Starten eines Swings

1. Um einen Swing zu starten, wählen Sie SWING SETUP aus dem Menü aus. Wenn zwei Punkte bereits ausgewählt sind, wählen Sie EXECUTE und drücken Sie den Joystick nach rechts.
2. Sie können auch, wenn Sie sich im Standard Modus befinden (Das Display zeigt

Tips:

Bevor Sie wie unter zwei erklärt direkt [SWING No.] + [PATTERN] drücken, prüfen Sie bitte, ob unter AUTORUN MODE > ACTION TYPE > SWING ausgewählt ist.

□ Stoppen eines Swings

Bewegen Sie den Joystick in irgendeine Richtung

10.12 Menüpunkt SEQUENCE SETUP > GROUP SETUP

Mit dieser Funktion können Sie sogenannte Wächtertouren erstellen. Eine Wächtertour kann bis zu 32 Preset Positionen enthalten, welche die Wächtertour nach Ihren Vorgaben, Geschwindigkeiten und Standzeiten abfährt. Sie können 4 Wächtertouren (Group Num) programmieren.

GROUP SETUP

■ GROUP NUM

Wählen Sie eine Nummer für Ihre Wächtertour: 1 \~ 4 (Voreinstellung: 1).

■ AUTOPAN INDEX

Wählen Sie hier Reihenfolge der Preset Positionen. Jede Preset Position (PRESET NUM) wird per AUTOPAN INDEX die Reihenfolge in der Wächtertour festgelegt. Ein AUTOPAN INDEX 1 wird also in der Wächtertour zuerst angefahren, danach INDEX 2 usw. 1 – 34 können belegt werden.

■ PRESET NUM

Hier legen Sie die Preset Position für den gewählte Stelle in der Reihenfolge (AUTOPAN INDEX) fest.

■ MOVE SPEED

Mit dieser Funktion legen Sie die Geschwindigkeit fest mit der die Kamera die angegebene Position anfährt

■ DWELL TIME (sec)

Mit dieser Funktion legen Sie fest, wie lange die Kamera auf der Position verweilt bevor sie die nächste Position in der Reihenfolge anfährt.

■ EXEUTE

Führen Sie die gemachten Einstellungen aus und testen Sie sie.

■ DEFAULT

Zurück zu den Voreinstellungen der Funktion.

So legen Sie eine Wächtertour an:

1. Wählen Sie eine Nummer für Ihre Wächtertour (1\~4 groups).

2. Gehen Sie nun mit dem Joystick auf AUTOPAN INDEX und wählen Sie 1. Dies ist der Rang in der Reihenfolge der Positionen.

3. Nun müssen Sie für diesen INDEX 1 eine Preset Position mit der Funktion PRESET NUM hinzufügen. Eine Preset Position mit INDEX 1 wird zuerst angefahren, darauf folgt INDEX 2 usw. Nachdem Sie den letzten INDEX in Ihrer Reihenfolge festgelegt haben, müssen Sie einen weiteren INDEX mit dem Wert null hinzufügen. Dies zeigt das Ende der Reihenfolge an und verhindert, dass Sie alle 32 Positionen vergeben müssen.

4. Mit PRESET NUM vergeben Sie für jede INDEX Stelle in der Reihenfolge eine Preset Position Ihrer Wahl. Die Presets sollten Sie im Voraus programmiert haben. Nun werden Sie für jeden INDEX nach Wunsch hinzugefügt.

5. Geben Sie nun unter SPEED an, mit welcher Geschwindigkeit, eine bestimmte Position in der Reihenfolge angefahren wird.
6. Geben Sie unter DWELL TIME an, wie lange die Kamera auf einer bestimmten Position verweilen soll.
7. Wiederholen Sie die Schritte 1-5 solange bis Sie alle PRESET-Positionen, die Sie für Ihre Tour vorgesehen haben, eine Stelle in der Reihenfolge, also einen INDEX haben.
8. Drücken Sie schließlich EXECUTE, um die Tour auszuführen und zu testen.
9. Drücken Sie [RETURN] oder F2 um das Auto Pan Setup zu verlassen.
10. Um eine Tour im Normalzustand zu aktivieren, drücken Sie die Nummer der Wächtertour und danach [PATTERN].

Tips:

1. Sie können bis zu 32 Positionen in Ihre Reihenfolge einbauen. Für jede Stelle (INDEX) können Sie eine individuelle PRESET Position (NUM), mit Zoom, Anfahrgeschwindigkeit und Verweildauer einstellen.
2. Um eine Tour aufzurufen, drücken Sie die Nummer der eingespeicherten Tour gefolgt von der PATTERN Taste.
3. Wenn Sie nicht alle 32 Positionen in der Reihenfolge besetzen wollen, setzen Sie hinter den letzten Preset Point den INDEX 0.

BEISPIEL: Wenn Sie eine Wächtertour mit 4 Preset Points erstellen wollen, müssen Sie einen fünften INDEX mit dem Wert 0 einrichten. Die Reihenfolge der INDEXe ist also 1, 2, 3, 4, 0.

WICHTIG:

Bevor Sie eine Wächter Tour starten, muss GROUP unter dem Punkt ACTION TYPE im Menü AUTORUN MODE ausgewählt sein.

□ Stopp einer Wächtertour

Drücken Sie den Joystick in irgendeine Richtung.

10.13 SEQUENCE SETUP > CRUISE SETUP

Mit der CRUISE Funktion können Sie Touren die mit dem Joystick-gesteuert werden gleichzeitig aufzeichnen und anschließend als gespeicherte Wächtertour verwenden.

CRUISE NUM

Sie können bis zu 4 Touren aufzeichnen und bei Bedarf abspielen. Wählen Sie hier die Nummer der Tour die Sie aufzeichnen wollen: 1 \~ 4 (Voreinstellung: 1).

■ DWELL TIME (sec)

Die Verweildauer, die die Kamera nach einer Wächtertour an einem Punkt verharrt.

■ EDIT

Mit dieser Funktion nehmen Sie Ihre Tour auf. Für eine nähere Erläuterung siehe „Touraufzeichnung“.

■ EXECUTE

Testen Sie die aufgezeichnete Tour.

Vorgehensweise Touraufzeichnung:

1 Rufen Sie den Menüpunkt Cruise Setup auf.
2 Wählen Sie unter CRUISE NUM, eine Nummer für Ihre Tour. Unter dieser Nummer können Sie die Tour später aufrufen.
3 Um eine Tour aufzuzeichnen wählen Sie EDIT. Der Bildschirm des Keyboards zeigt die Aufnahmekapazität 0%, und Sie können mit dem Joystick anfangen, die Tour aufzuzeichnen. Die Länge einer Tour wird nur durch die Aufzeichnungskapazität begrenzt. Sobald das Display 100% anzeigt, wird die Aufnahme beendet. Wenn Sie mit dem Aufzeichnen fertig sind stoppen Sie die Aufnahme durch drücken der Taste OPEN.

4 Wiederholen Sie die Punkte 1-4 um weitere Touren hinzuzufügen.

Tipps:

- Sie starten eine selbstaufgezeichnete CRUISE Tour in dem Sie die Nummer der gewünschten Tour drücken und danach PATTERN.

- Vergewissern Sie vorher, dass die Funktion AUTO CRUISE unter dem Punkt ACTION TYPE im Menü AUTORUN MODE eingestellt ist.

- Bewegen Sie den Joystick in eine Richtung um die Tour zu stoppen.

10.14 Menüpunkt SEQUENCE SETUP > CIRCLING SETUP

Diese Funktion lässt die Kamera entweder im Uhrzeigersinn oder gegen den Uhrzeigersinn um die Vertikale Achse drehen.

CIRCLING SETUP

CIRCLING NUM 001

PRESET POINT 001

DIRECTION CW/CCW

SPEED 50

EXECUTE

DEFAULT OFF

RETURN

Sie können bis zu 4 Rotationen einrichten. Wählen Sie also zunächst eine Nummer von 1-4.

PRESET NUM

Wählen Sie den Preset Point von dem die Rotation starten soll.

■ DIRECTION

Richtung: Wählen Sie die Richtung der Rotation CW/CCW.

■ SPEED

Stellen Sie die Bewegungsgeschwindigkeit ein, ein höherer Wert heißt höhere Geschwindigkeit.

■ EXEUTE

Starten und testen Sie die Funktion.

■ DEFAULT

Zurück zur Voreinstellung.

Vorgehensweise:

1. Gehen Sie auf PRESET POINT und wählen Sie einen PRESET Punkt als Startposition für die Rotation.
2. Gehen Sie auf DIRECTION um entweder CW (Uhrzeigersinn) oder CCW (gegen den Uhrzeigersinn) als Richtung für die Drehung auszuwählen.
3. Gehen Sie nun auf SPEED um die Geschwindigkeit der Drehung einzustellen.
4. Wiederholen Sie die Schritte 1-4 um mehrere Rotationen einzurichten.

Tipps:

- Um eine Rotation zu starten, drücken Sie im Normalzustand des Keyboards die Nummer unter der Sie die gewünschte Rotation gespeichert haben und drücken Sie danach auf PATTERN. Vergewissern Sie sich vorher, dass die Funktion CIRCLING unter dem Punkt ACTION TYPE im Menü AUTORUN MODE eingestellt ist.

□ Stopp Circling Mode

Drücken Sie den Joystick in eine beliebige Richtung

10.15 Menüpunkt SEQUENCE SETUP > AUTORUN SETUP

Das Menü AUTORUN kann so programmiert werden, dass die Kamera nach einer bestimmten Zeit der Nichtbenutzung des Keyboard-Joysticks automatisch in eine Sequenz zurückkehrt, zum Beispiel in eine Wächtertour. Möglich sind auch das Anfahren von Preset Points, Personenverfolgung, Swing, Cruise und Circling.

AUTORUN SETUP

HOME FUNCTION ON

RETURN TIME 30 SEC

ACTION TYPE GROUP

PRESET MODE NA

ACTION INDEX 1

IDLE TIME NA

MOTION ALARM ON

DEFAULT OFF

RETURN

■ HOME FUNCTION

Wählen Sie hier, ob die AUTORUN-Funktion aktiv (ON) oder inaktiv (OFF) sein soll.

■ RETURN TIME

Wählen Sie hier die Zeitspanne aus, die vergehen soll, bevor die eingestellte AUTORUN-Funktion aktiviert wird.

■ ACTION TYPE

Geben Sie hier den gewünschten Modus an, in den die Kamera zurückkehren soll, möglich ist: Preset, Motion, Tracking, Swing, Group, Cruise und Circling.

■ PRESET MODE

Geben Sie hier die Preset Position an, falls Sie als ACTION TYPE „PRESET“ ausgewählt haben.

■ ACTION INDEX

Geben Sie hier die Nummer Ihrer Wächtertour, oder Ihres Cruise, Circlings oder Swings ein.

■ MOTION ALARM

Hier können Sie den Alarm ausgang bei Bewegungserkennung einschalten.

■ DEFAULT

Zurück zu den Voreinstellungen.

Vorgehensweise der Einstellung einer AUTORUN Funktion

1. Setzen Sie HOME FUNCTION auf ON.
2. Wählen Sie einen gewünschten Zeitraum aus bevor die Kamera in die Autorunfunktion zurückkehrt.
3. Wählen Sie unter ACTION INDEX die Nummer Ihrer Wächtertour aus.
4. Setzen Sie Motion Alarm auf OFF
5. Verlassen Sie das MENU.
6. Warten Sie bis der Zeitraum vergangen ist, den Sie unter RETURN TIME eingestellt haben. Danach müsste die Kamera in den von Ihnen eingestellten Modus springen.

B. Bewegungserkennung (Motion)

Mit der Bewegungserkennung kann die Kamera Bewegungen im Bild erkennen und einen Alarmtrigger aus dem Relaisausgang senden.

AUTORUN SETUP

HOME ON

FUNCTION

RETURN TIME 30 SEC → Range: 10 Sec\~300 Sec

ACTION TYPE PRESET

PRESET MODE MOTION

ACTION INDEX 1 → Range: 1\~128

IDLE TIME NA

MOTION ALARM ON

DEFAULT OFF

RETURN

1. Setzen Sie HOME FUNCTION auf ON.
2. Wählen Sie einen gewünschten Zeitraum aus bevor die Kamera in die Autorunfunktion zurückkehrt.
3. Wählen Sie unter ACTION TYPE „PRESET“ aus.
4. Wählen Sie unter ACTION INDEX den gewünschten Preset Point aus, damit die Kamera zur gewünschten Position fährt, wo die Bewegungserkennung erfolgen soll.
5. Gehen Sie auf PRESET MODE und wählen Sie MOTION
6. Wenn der Alarm-Ausgang ein Triggersignal bei Bewegungserkennung senden soll, setzen Sie Motion Alarm auf ON.
7. Verlassen Sie das MENU.
8. Warten Sie bis der Zeitraum vergangen ist, den Sie unter RETURN TIME eingestellt haben. Danach müsste die Kamera in den von Ihnen eingestellten Modus springen.

C. Personenverfolgung (Tracking)

Bei Personenverfolgung wird die Kamera auf eine Position eingestellt und folgt dann dem größten sich bewegenden Objekt bis es sich aus der Kamerareichweite herausbewegt oder bis die Bewegung stoppt.

AUTORUN SETUP

1. Setzen Sie HOME FUNCTION auf ON.
2. Wählen Sie eine gewünschten Zeitraum (RETURN TIME) aus bevor die Kamera in die Autorunfunktion zurückkehrt.
3. Wählen Sie unter ACTION TYPE „PRESET“ aus.
4. Wählen Sie unter ACTION INDEX den gewünschten Preset Point aus, damit die Kamera zur gewünschten Position fährt, wo die Bewegungserkennung erfolgen soll.
5. Gehen Sie auf PRESET MODE und wählen Sie TRACKING.
6. Wenn sich das Objekt nicht mehr bewegt, kann eine Zeit eingestellt werden, die die Kamera mindestens noch auf dem Objekt verharren soll, bevor Sie zum Ausgangs-Preset Point zurückkehrt.
7. Verlassen Sie das MENU.
8. Warten Sie bis der Zeitraum vergangen ist, den Sie unter RETURN TIME eingestellt haben. Danach müsste die Kamera in den von Ihnen eingestellten Modus springen.

10.16 Menüpunkt SEQUENCE SETUP > ALARM SETUP

Die Kamera bietet 5 Sensoreingänge, die mit 5V Potential belegt sind. Hier können Schaltergeräte Ihrer Wahl angeschlossen werden, um bestimmte Funktionen der Speeddome darüber zu steuern.

ALARM SETUP

ALARM NUM SENSOR 1

ALARM SWITCH OFF

ACTION TYPE PRESET

PRESET MODE 5 SEC

ACTION INDEX 1

CYCLE INDEX

NA

OPEN COLLECTOR

LOW

DEFAULT

OFF

RETURN

■ ALARM NUM:

Sie haben 5 verschiedene Alarmeingänge zur Auswahl:

SENSOR1, SENSOR2, SENSOR3, SENSOR4 und SENSOR5.

■ ALARM SWITCH:

Jeder der Sensor-Eingänge kann an oder ausgeschaltet werden.

■ ACTION TYPE:

Wählen Sie aus, welchen Befehlstyp die Kamera nach Empfang eines Sensorsignals ausführen soll, zur Auswahl stehen: PRESET, SWING, CRUISE, GROUP und NONE (Keine). Wenn Sie einen Typ ausgewählt haben, verändern sich die Auswahl der Eigenschaften entsprechend (PRESET MODE, ACTION INDEX und CYCLE INDEX).

■ PRESET MODE:

Der gewünschte Preset Modus ist nur dann auswählbar wenn ACTION TYPE auf PRESET gestellt ist. Die einstellbaren Optionen sind Zeitoptionen

(5/ 10/ 15/ 20/ 30SEC/ 1/ 2/ 3/ 4/ 5/ FOREVER MIN) und TRACKING Optionen.

Zeit Optionen:

Wenn ein Sensorsignal eingeht, fährt die Kamera die eingestellte Preset Position an und verbleibt für die eingestellte Zeitspanne auf der Position.

Tracking Optionen:

Wenn ein Sensorsignal eingeht, startet die Kamera vom eingestellten Preset mit der Personenverfolgung.

■ ACTION INDEX:

Wählen Sie hier die Nummer Ihres Startpunkts. Steht ACTION TYPE auf NONE, wird NA im ACTION INDEX auftauchen und kein PRESET Punkt ist anwählbar.

CYCLE INDEX:

Wenn Sie einen der ACTION TYPE Modi SWING, GROUP oder CRUISE ausgewählt haben können Sie einstellen, wie viele Zyklen, die Kamera fahren soll. Einstellbar sind 1 – 5 Zyklen und FOREVER (also dauerhafte Einstellung). Falls Sie PRESET oder NONE als ACTION TYPE gewählt haben ist diese Einstellung nicht auswählbar (NA).

10.17 Menüpunkt OSD SETUP

Unter diesem Menüpunkt können Sie die Onscreen Anzeige einstellen.

OSD SETUP

ID DISPLAY ON

FLIP FUNCTION OFF

TITLE DISPLAY ON

TITLE SET *******

PTZ POSITION ON

LANGUAGE ENG

DEFAULT ON

RETURN

ID DISPLAY

Stellen Sie hier ein, ob die Kamera-ID im Display angezeigt werden soll

FLIP FUNCTION

Hier können Sie das Bild drehen.

TITLE DISPLAY

Hier können Sie den Kameranamen ein- oder ausschalten.

TITLE SET

Hier können Sie den Namen der Kamera eingeben (max. 16 Buchstaben).

■ PTZ POSITION

Hier können Sie die PTZ Koordinaten an- und ausschalten.

■ LANGUAGE

Es können 2 Sprachen ausgewählt werden: englisch und chinesisch.

■ DEFAULT

Zurück zu den Voreinstellungen.

11. Schnellübersicht der Funktionen

Funktion Bedienung
Kamera nach oben Drücken Sie den Joystick nach vorne
Kamera nach unten Drücken Sie den Joystick nach hinten
... nach links Joystick nach links
... nach rechts Joystick nach rechts
Zoom nach innen	Drehen Sie den Joystick Knopf im Uhrzeigersinn
Zoom nach außen	Drehen Sie den Joystick Knopf gegen Uhrzeigersinn
Auswahl einer Kamera	Nummerntaste + CAM
Manueller Fokus Fern	FOCUS FAR
Manueller Fokus Nah	FOCUS NEAR
Iris Kontrolle Hell	IRIS OPEN
Iris Kontrolle Dunkel	IRIS CLOSE
Preset Position speichern	Geben Sie die gewünschte Nummer ein. Drücken Sie die Taste SET PRESET
Preset Position aufrufen	Geben Sie die gewünschte Nummer ein. Drücken Sie die Taste GO PRESET
Wächtertour starten	Geben Sie die Nummer der Wächtertour ein Drücken Sie die Taste PATTERN
Preset Modus oder Wächtertour stoppen	Joystick in beliebige Richtung bewegen.
Einstellungsmenü aufrufen	Drücken Sie F2

Einstellungsmenü-Funktionen

Funktion Bedienung
Cursor hoch Joystick nach vorne
Cursor runter Joystick nach unten
Eingabe	IRIS OPEN
Menu Escape	IRIS CLOSE
Wert erhöhen	Joystick nach links
Wert erniedrigen	Joystick nach rechts

12. Appendix

Fehlerhebung

1. Kamera ist aus/ Keine Stromversorgung

- Checken Sie, ob die Kamera ordnungsgemäß mit Netzteil und Stromquelle verbunden ist: Indoor Typ LE255 - DC12V Outdoor Typ LE256 - DC12V oder AC24V.

• Checken Sie, ob die Steckdose/Stromversorgung funktioniert

• Checken Sie ob die Verbindungskabel ordnungsgemäß angeschlossen sind.

• Kamera läuft aber kein Bild

• Checken Sie, ob das Videokabel ordnungsgemäß angeschlossen ist.

• Checken Sie, ob die Verbindung zum Monitor ordnungsgemäß besteht.

• Checken Sie, ob die Stromversorgung ordnungsgemäß angeschlossen ist, und ob die Kamera angeschaltet ist.

• Die Speeddome Kamera kann nicht gesteuert werden.

• Checken Sie, ob Sie die Kamera ID korrekt eingegeben haben.

• Checken Sie, ob die RS-485 Verbindung ordnungsgemäß verkabelt und verpolt ist.
• Stellen Sie die AUTOPAN Funktion aus
• Checken Sie, ob die Speeddome Kamera möglicherweise ein Sensor-Signal empfängt und versucht, einen Befehl auszuführen. In diesem Falle werden Normalfunktionen möglicherweise unterdrückt.

4. Die Kamera stellt nicht automatisch scharf

- Bitte verwenden Sie ein Staubtuch um das Objektiv und die Kuppel der Kamera zu reinigen

13. Manuelle Spezifikationen

Manuelle Operationsgeschwindigkeit: Horizontal		1^ 200^ Per Sec.
Manuelle Operationsgeschwindigkeit: Horizontal		1^ 200^ Per Sec.
Manueller Aufruf von Presets Horizontal:		1^ 300^ Per Sec.
Manueller Aufruf von Presets Vertikal:		1^ 200^ Per Sec.
Horizontale Geschwindigkeit bei 180^		300^ Per Sec.
Horizontale Drehung		360^
Vertikale Drehung		-8^ 90^
Präzision:	± 0.25^
Anzahl Preset Positionen	128 Preset Points
Anzahl Wächtertouren		4
Anzahl möglicher Kamera IDs	1-255

Kamera

Sensor Typ	1/4” CCD Image Sensor
Scanning System		2 : 1 Interlace
Totale Pixel		SHR (ICR)976 X 494 NTSC976 X 582 PAL
Effektive Pixel		SHR (ICR)976 X 494 NTSC976 X 582 PAL
Horizontale Auflösung		SHR (ICR)Color 550TVLB/ W 600TVL
Minimale Beleuchtung		SHR (ICR)Normal Mode: 0.1Night Mode: 0.05
S/N Ratio	über 50dB
Synchronisation	Intern
Video Ausgang		Composite: 1.0 V

36X Optisches Zoom:

Brennweite

f = 3.4 122.4 ~mm (± 5%)

Iris

F1.6 \~ 4.5 (±5%)

Focus Modi Auto/ Manual/ Push Auto

Iris Kontrolle Auto/ Manual

Gain Kontrolle Auto/ Manual

Zoom-In/ Zoom-Out

Manual

Elektrizität LE255

Stromanschluss/Netzteil

AC100V \~ AC240V

Stromversorgung DC12V/2A

Stromverbrauch 13W

Steuerung RS-485

Alarm Eingang

5 Alarm Eingänge

Alarm Ausgang 1 Set NC (Normal close)

Stromanschluss/Netzteil

AC100V \~ AC240V

(DC12V TYPE)

Stromversorgung 2.5A @DC12V

Stromverbrauch

2.2A @DC24V (Optional)

27W @DC12V

31W @AC24V (Optional)

Heater

Temperatur Schalter

ON: <15^±4^

OFF: >25^ ± 3^

Steuerung RS-485

Alarm Eingang 5 Alarm Inputs

Alarm Ausgang 1 Set NC (Normal close)

Relative Luftfeuchtigkeit 0% \~ 90%

Dimensionen LE255

Höhe 206.5mm

Durchmesser 145mm

Gewicht (Standard) 2.2Kg

Dimensionen LE256

Typ Wandhalterung Deckenhalterung

Höhe 280mm 315mm

Durchmesser 220mm 220mm

Gewicht (Standard) 3.4Kg 3.2Kg
