BEDIENUNGSANLEITUNG Line Amplifier 9Z TECHNISAT

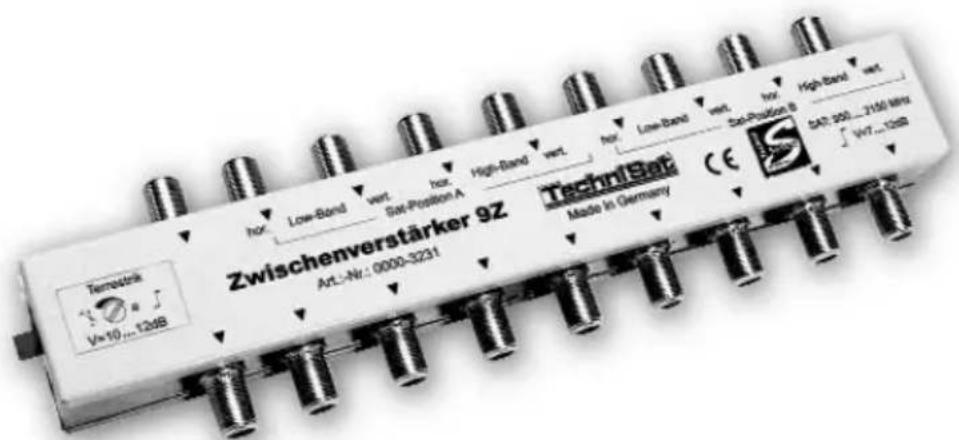

Zwischenverstärker 9Z
Art.-№: 0000/3231


bar

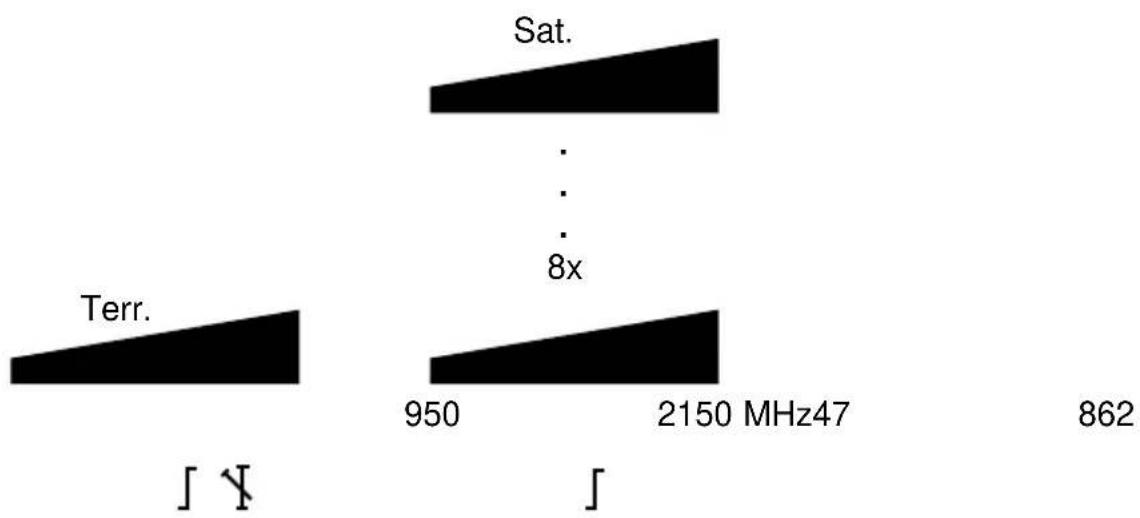

| Category | Value | | -------- | ----- | | Terr. | 950 | | Sat. | 862 |Montageanleitung
Inhaltsverzeichnis
Kapitel Thema....Seite
1 Verwendungszweck....2
2 Typisches Anwendungsbeispiel 2
3 Verstärkung ....3
4 Technische Daten .... 4
1 Verwendungszweck
Der Zwischenverstärker 9Z ist ein Baustein des Systems Gigaswitch 11/20. Er dient zur Verstärkung der Signale einer Trasse und gleicht somit die Dämpfung von 25 m Multimediakabel oder von 60 m Erdkabel Koax 8 aus. Die Verstärkung im Satellitenbereich ist fest vorgegeben, die der Terrestrik ist einstellbar.

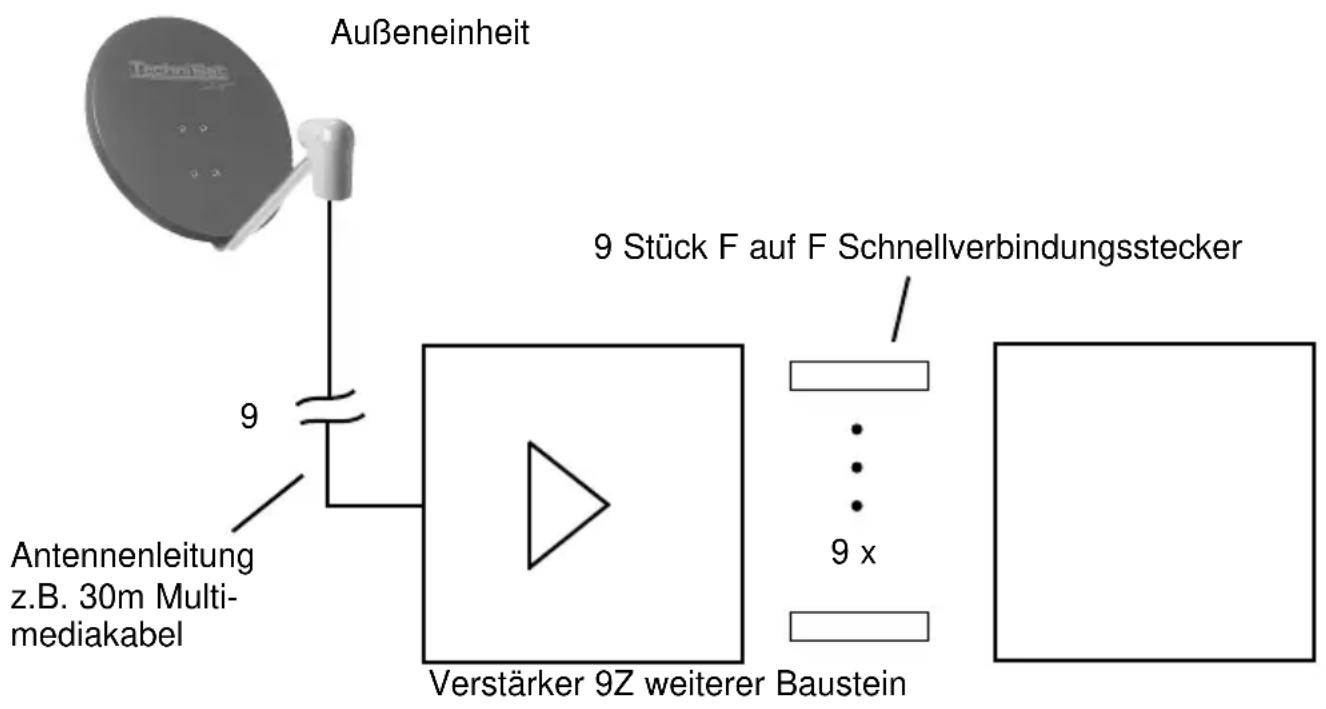

2 Typisches Anwendungsbeispiel

3 Verstärkung

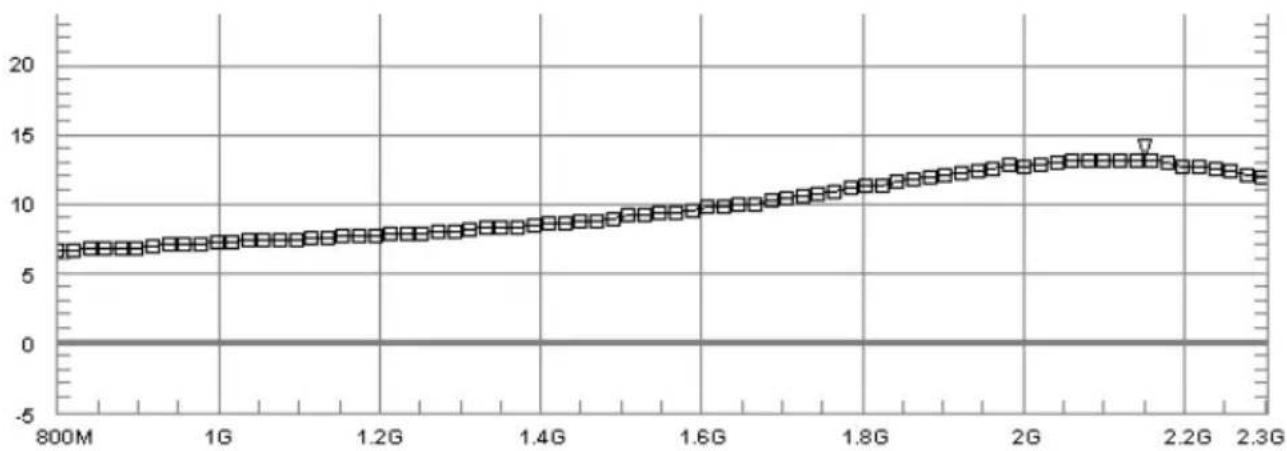

Satellitenbereich

line
| x | y | |-------|----| | 800M | 7 | | 1G | 7 | | 1.2G | 8 | | 1.4G | 9 | | 1.6G | 10 | | 1.8G | 11 | | 2G | 13 | | 2.2G | 14 | | 2.3G | 13 |Bei der Kaskadierung von Zwischenverstärkern 9Z ist zu beachten, daß sich vor einem weiteren 9Z eine etwa um den Betrag der Verstärkung dämpfende Kabelstrecke befinden muß.
Mehr als 5 verstärkende Komponenten sollten nicht kaskadiert werden.

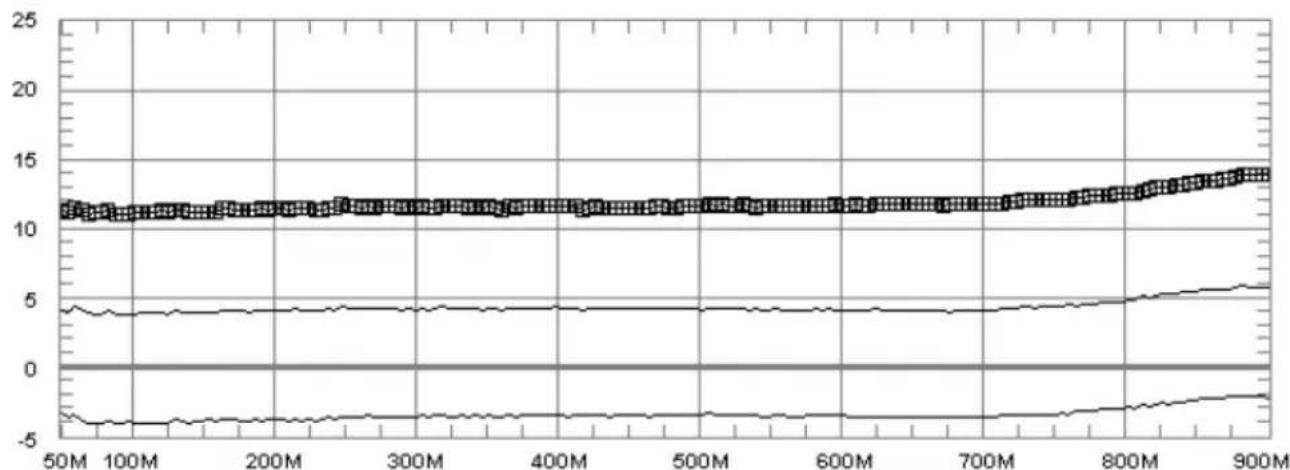

Terrestrik

line
| X | Series 1 | Series 2 | Series 3 | Series 4 | |-------|----------|----------|----------|----------| | 50M | 11.5 | 4.0 | -3.0 | -4.0 | | 100M | 11.5 | 4.0 | -3.0 | -4.0 | | 200M | 11.5 | 4.0 | -3.0 | -4.0 | | 300M | 11.5 | 4.0 | -3.0 | -4.0 | | 400M | 11.5 | 4.0 | -3.0 | -4.0 | | 500M | 11.5 | 4.0 | -3.0 | -4.0 | | 600M | 11.5 | 4.0 | -3.0 | -4.0 | | 700M | 11.5 | 4.0 | -3.0 | -4.0 | | 800M | 12.5 | 5.0 | -2.5 | -3.5 | | 900M | 14.0 | 6.0 | -2.0 | -3.0 |Bei ausreichendem terrestrischen Pegel ist es besonders am Eingang von Verteilanlagen zweckmäßig, den terrestrischen Verstärker im 9Z außen zu überbrücken. Sie verhindern damit eine Verminderung des Träger / Rauschabstandes.
4 Technische Daten
| Satellitenbereich 950...2150 MHz | |
| Entkopplung 1)Verstärkung, fest,schräglagenentzerrtRückflußdämpfungmax. AusgangspegelIMA3 = 35 dB 2)IMA2 = 35 dB 2)ASTRA-Belegung 3) | 55 dB7 dB bei 950 MHz,12 dB bei 2150 MHz6 dB (VSWR ≤ 3)97 dBμV97 dBμV97 dBμVFM-TV: 90 dBμV; DVB: 86 dBμV |
| Terrestrik 47...862 MHz | |
| Verstärkung, -20 dB einstellbar,schräglagenentzerrtRückflußdämpfungmax. Ausgangspegel für 2)IMA3 = 60 dBIMA2 = 60 dBCTBA = 60 dB 4)CSOA = 60 dB 4) | 9 dB bei 47 MHz13 dB bei 862 MHz>9,6 dB (VSWR ≤ 2)109 dBμV93 dBμV101 dBμV90 dBμV |
| StromversorgungGleichstromwiderstandmax. StrombedarfMaße B x H x T, Gewicht | Fernspeisung vom 11/20 G100 mΩ13V: 60 mA; 18 V: 210 mA225 x 60 x 35 [mm], 0,6 kg |
1) alle anderen Stammleitungen mit Signal
2) gemäß DIN EN 50083 - 3
3) 32 Transponder
4) 42 Kanäle
Ihr Produkt trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 06/01
