Viola S1 - Digitaler Decoder TECHNISAT - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Decoder
Marke	TechniSat
Modell	Viola S1
Abmessungen (B x T x H)	ca. 10 x 10 x 3 cm
Gewicht	ca. 200 g
Stromversorgung	5 V DC, 1 A (über Netzteil)
Empfangsstandard	DVB-T2 HD, HEVC/H.265
Anschlüsse	HDMI, USB 2.0, Antenneneingang, Netzteil
Unterstützte Auflösungen	720p, 1080i, 1080p
Funktionen	Timeshift, Aufnahme auf USB, elektronischer Programmführer (EPG)
USB-Aufnahme	Ja, auf externen USB-Speicher
Senderspeicher	bis zu 1000 Sender
Sprachunterstützung	Menü mehrsprachig (u.a. Deutsch, Englisch)
Reinigung	Mit einem trockenen, weichen Tuch abwischen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Nicht öffnen, vor Feuchtigkeit schützen, Netzteil nur im Innenbereich verwenden
Reparatur	Nur durch autorisiertes Servicecenter; keine vom Benutzer austauschbaren Teile
Lieferumfang	Decoder, Fernbedienung, Netzteil, Bedienungsanleitung
Garantie	2 Jahre

Häufig gestellte Fragen - Viola S1 TECHNISAT

Wie schließe ich den Viola S1 an?

Verbinden Sie die Antenne mit dem Antenneneingang, schließen Sie das HDMI-Kabel an den Fernseher an und stecken Sie das Netzteil ein.

Wie kann ich Sender sortieren oder löschen?

Öffnen Sie das Menü, wählen Sie Senderliste und dann Bearbeiten. Sie können Sender per Favoriten sortieren oder mit der Löschfunktion entfernen.

Warum findet der Decoder keine Sender?

Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist und Sie DVB-T2-Empfang haben. Führen Sie einen Sendersuchlauf im Menü durch.

Kann ich mit dem Viola S1 Aufnahmen machen?

Ja, schließen Sie einen USB-Stick oder eine externe Festplatte an. Drücken Sie die REC-Taste auf der Fernbedienung, um die aktuelle Sendung aufzunehmen.

Wie funktioniert die Timeshift-Funktion?

Drücken Sie während der Wiedergabe die Pause-Taste. Der Decoder speichert das laufende Programm auf dem USB-Speicher und Sie können später an der gleichen Stelle weitersehen.

Kann ich den Decoder mit einer Powerbank betreiben?

Ja, wenn die Powerbank 5 V Ausgang mit mindestens 1 A liefert, ist der Betrieb möglich. Verwenden Sie das mitgelieferte USB-Kabel.

Wie aktualisiere ich die Firmware?

Laden Sie die aktuelle Firmware von der TechniSat-Website herunter, kopieren Sie sie auf einen USB-Stick (FAT32) und wählen Sie im Menü Software-Update.

Was bedeuten die LED-Anzeigen am Gerät?

Eine grüne LED zeigt Betriebsbereitschaft, rote LED Standby. Blinkt die LED, steht ein Software-Update an oder es liegt ein Fehler vor.

Kann ich den Viola S1 auch im Ausland nutzen?

Der Decoder empfängt DVB-T2 HD in Ländern, die diesen Standard nutzen (z.B. Deutschland, Österreich, Schweiz). Prüfen Sie die Frequenzbelegung vor Ort.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Reinigungsmittel oder Wasser verwenden. Ziehen Sie vor der Reinigung den Netzstecker.

BEDIENUNGSANLEITUNG Viola S1 TECHNISAT

Receiver zum Empfang von freien digitalten Satelliten-Programmen.

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis ....2

2 Abbildungen ....4

3 Bitte zuerst lesen ....7

3.1 Sicherheitshinweise 7
3.2 Betriebspausen 8
3.3 Wichtige Hinweise zur Bedienung .....8
3.4 Fernbedienung / Batteriewechsel 8
3.5 Entsorgungshinweis 9

4 Anschluss des DVB Receivers .....10

5 Erstinstallation .....11

6 Einstellungen ....12

6.1 Bediensprache 12
6.2 Menüeinstellungen 13
6.2.1 Infoboxanzeigedauer 13
6.2.2 Lautstärkeanzeigedauer 13

6.3 Sperre setzen 13

6.3.1 Menüsperre 13

6.3.2 Programmsperre 13

6.3.3 Einschaltsperre 13

6.3.4 Passwort ändern (PIN ändern) 14

6.4 AV Einstellungen .....14

6.4.1 Bildschirmformat 14

6.4.2 Bildschirmtyp 14

6.4.3 SCART-Ausgabe 14

6.4.4 Videonorm 14

6.4.5 Lautstärkebereich 14

6.5 Zeit-/Timereinstellungen .....15

6.5.1 Uhrzeit 15

6.5.1.1 Zeiteinstellung 15

6.5.1.2 GMT 15

6.5.1.3 Ortszeit 15

6.5.2 Sleeptimer....15

6.5.3 Timer programmieren .....15

6.5.4 Senderwechsel 16

6.5.5 Timer....16

6.6 Einstellungen zurücksetzen 16

6.6.1 TV-Sender löschen 16

6.6.2 Radiosender löschen 16

6.6.3 Alle Programme löschen 17

6.6.4 Werkseinstellungen aufrufen .....17

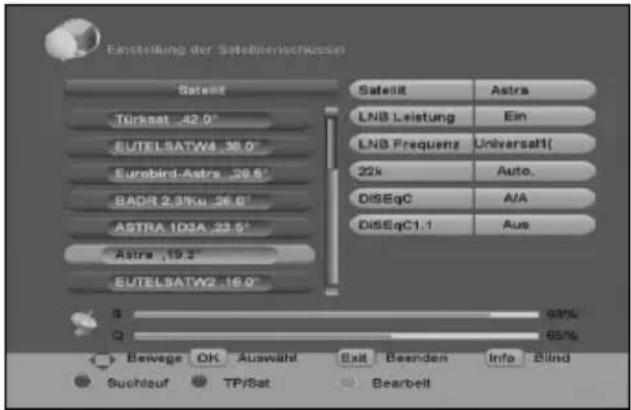

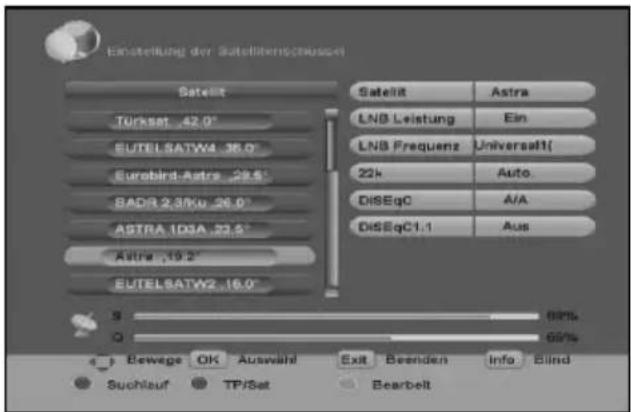

6.9.1 LNB-Speisung 18

6.9.2 LNB-Frequenz 18

6.9.3 22kHz-Modulation .....18

6.9.4 DiSEqC-Schalterposition .....18

6.9.5 DiSEqC1.1-Schalterposition .....18

6.10 Programmsuche ....19

6.10.1 Automatische Suche ..... 19

6.10.2 Satellitensuche 19

6.10.3 Transpondersuche 19

6.10.4 Programmsuche starten .....19

6.11 Programmverwaltung 20

6.11.1 Programme sperren 20

6.11.2 Programme überspringen....20

6.11.3 Programme sortieren .....20

6.11.4 Programme löschen .....21

6.11.5 Programme in Favoritenliste aufnehmen .....21

6.11.6 Programme aus Favoritenliste entfernen .....21

7 Bedienung ....22

7.1 Ein- und Ausschalten .....22

7.2 Programmwahl 22

7.2.1 Mit Hilfe der Programm auf/ab-Tasten .....22

7.2.2 Mit Hilfe der Zehnertastatur .....22

7.2.3 Mit Hilfe der Programmliste .....22

7.2.3.1 Liste auswählen/filtern .....23

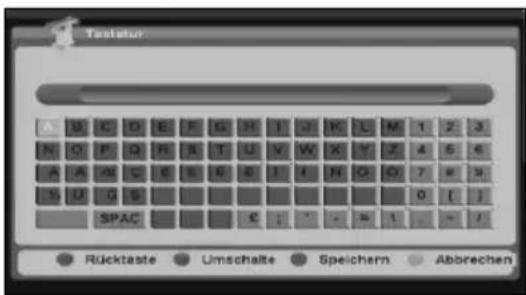

7.2.3.2 Programme suchen 23

7.2.4 Aufrufen gesperrter Programme .....24

7.2.5 Infobox 24

7.3 Lautstärke .....24

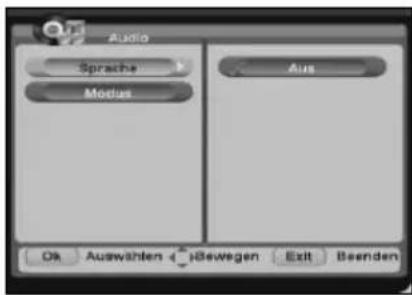

7.4 Auswahl einer anderen Sprache 24

7.5 TV/Radioumschaltung .....25

7.6 Rückkehr zum zuletzt eingestellten Programm 25

7.7 Uhr und Programminfo anzeigen 25

7.8 Standbild 25

7.9 Untertitel 25

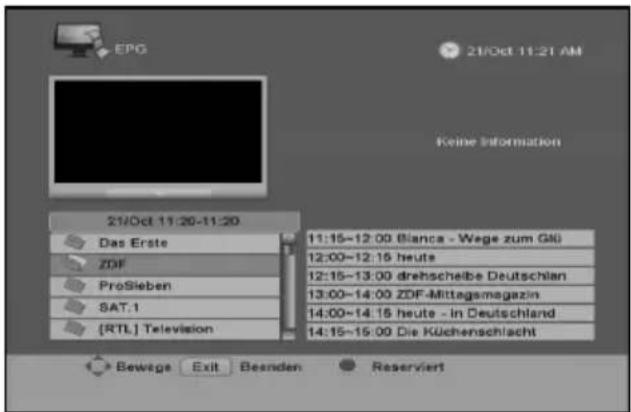

7.10 Elektronische Programmzeitschrift .....26

7.10.1 Sender auswählen 26

7.10.2 Sendung/Anzeigezeit auswählen 26

7.10.3 Timer setzen .....26

8 Technische Daten ....27

2 Abbildungen

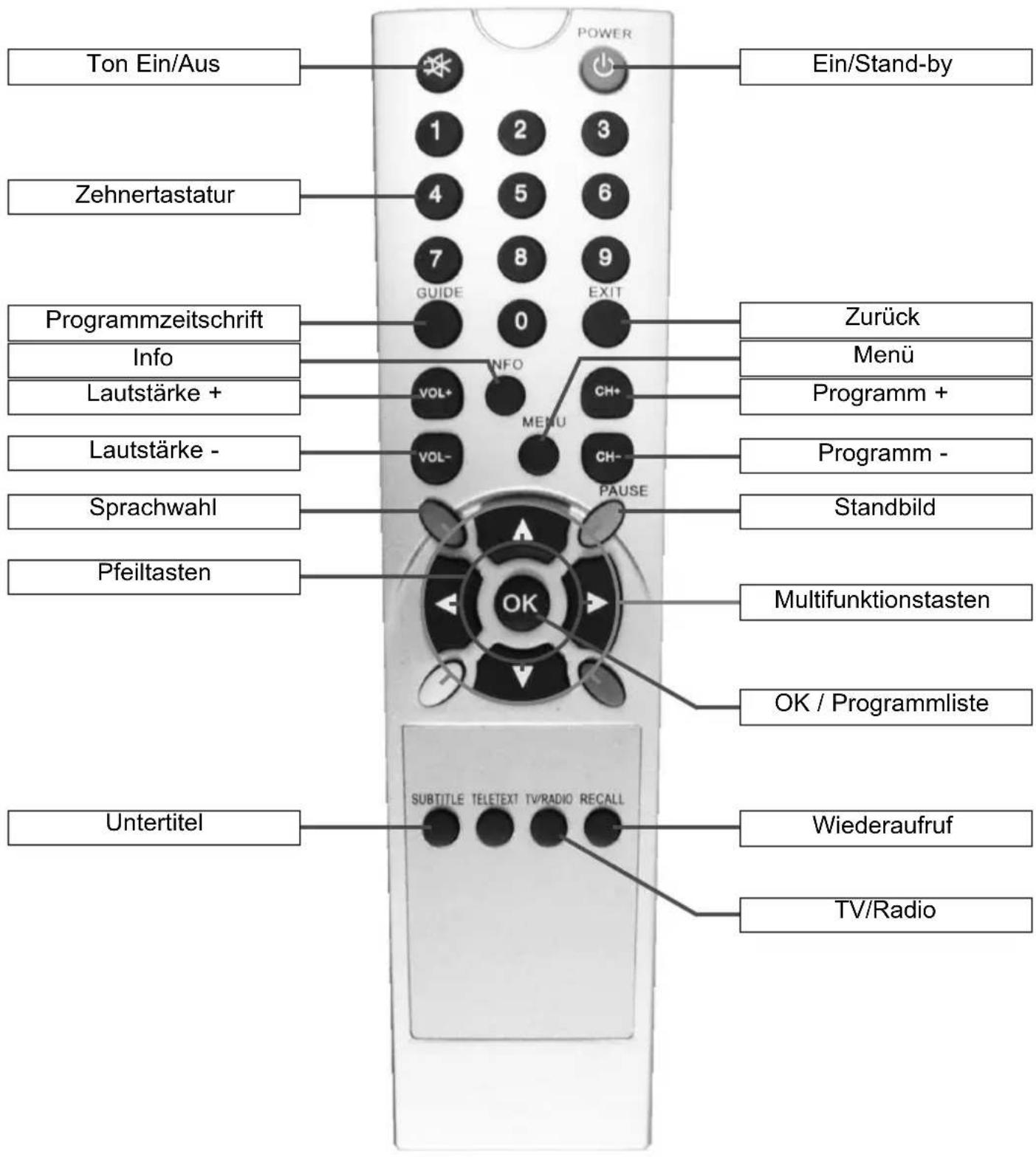

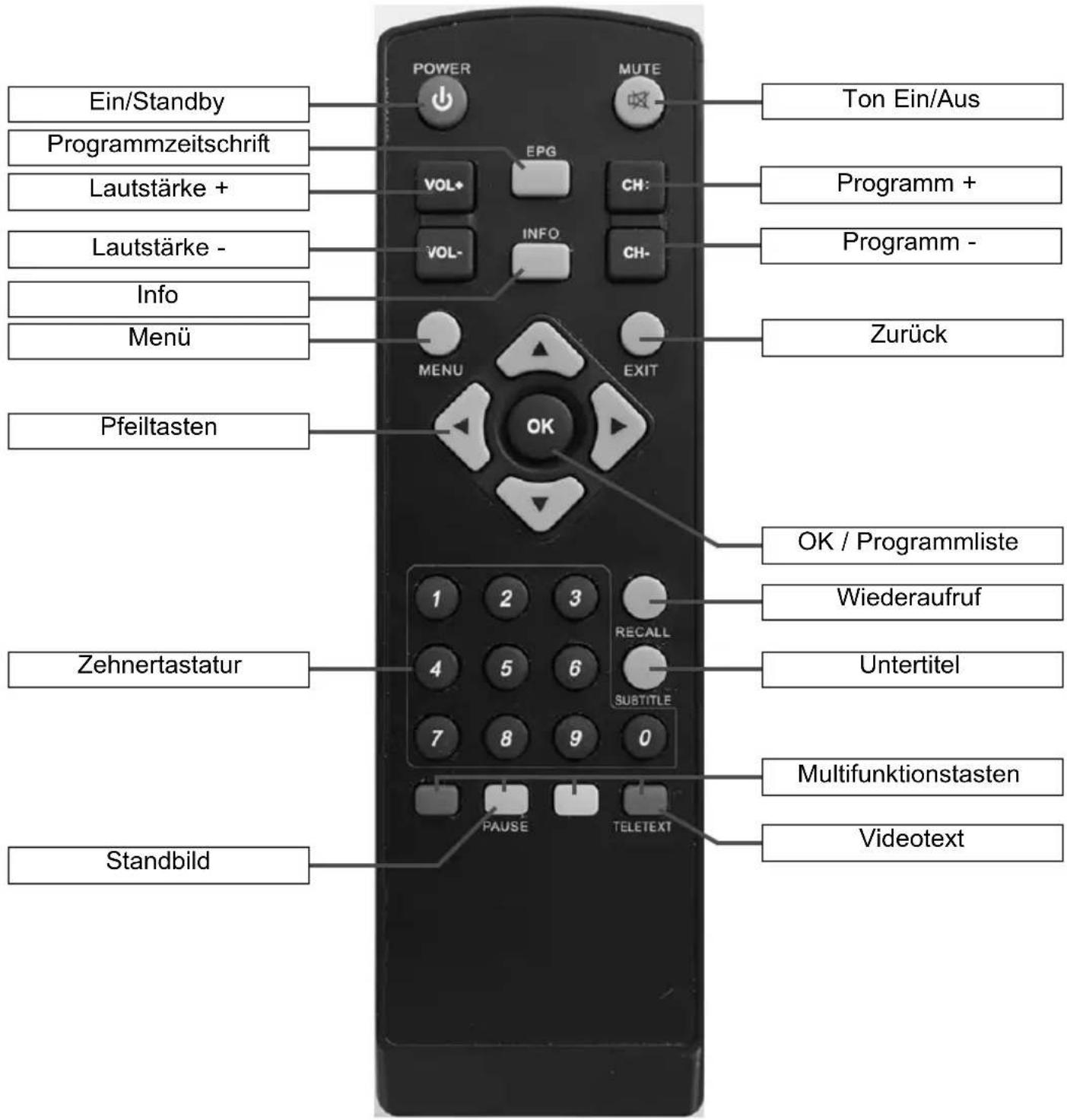

Fernbedienung

Alternativ kann Ihrem Gerät auch die Fernbedienung

Fernbedienung

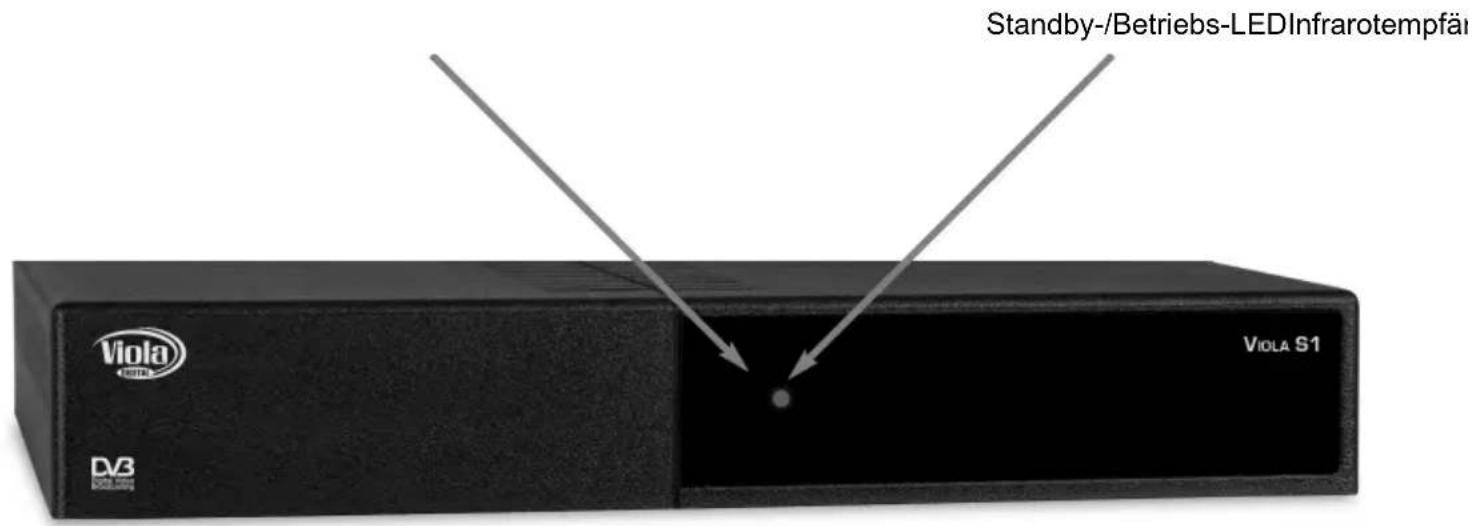

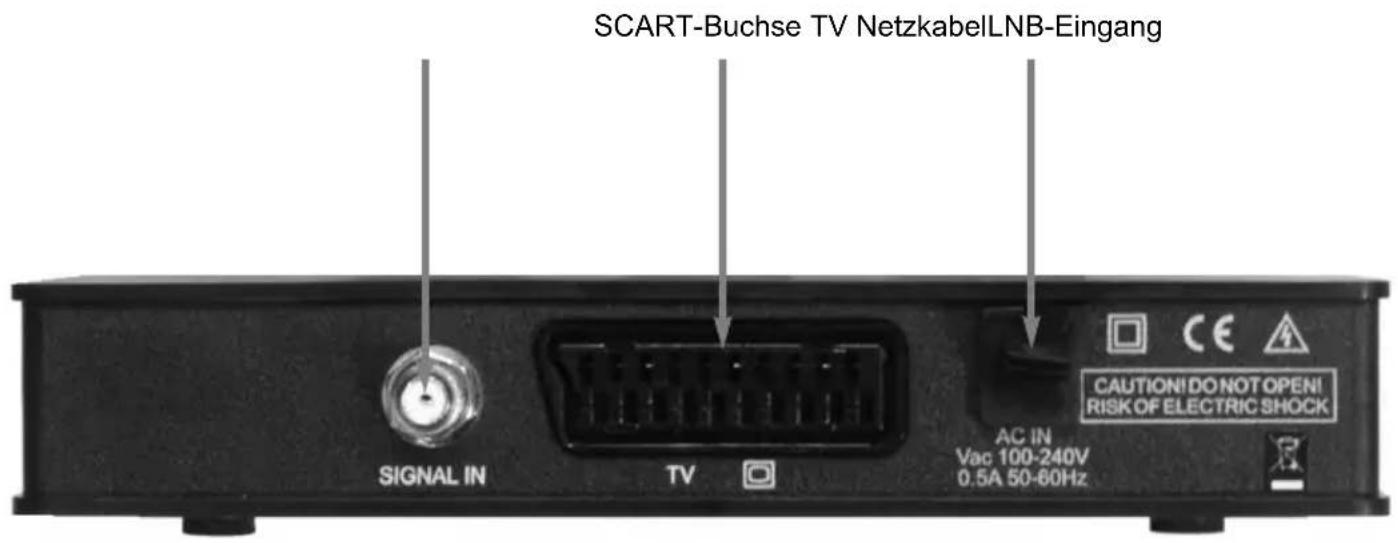

Gerät

3 Bitte zuerst lesen

Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:

1 Digital-Receiver, 1 Fernbedienung,
1 Bedienungsanleitung, 1 Garantiekarte,
2 Batterien (1,5V Microzelle).

3.1 Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

- Das Gerät darf nur in gemäßigtem Klima betrieben werden.

• Um eine ausreichende Belüftung zu gewährleisten, stellen Sie das Gerät auf einen glatten, ebenen Untergrund und legen keine Gegenstände auf den Deckel des Gerätes. Hier befinden sich Lüftungsschlitze, durch die Wärme aus dem Inneren entweicht.
• Stellen Sie keine brennenden Gegenstände, z. B. brennende Kerzen, auf das Gerät.

- Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z. B. Vasen, darauf. Ist Wasser in das Gerät gelangt, sofort den Netzstecker ziehen und den Service verständigen.

- Keine Heizquellen in der Nähe des Gerätes betreiben, die das Gerät zusätzlich erwärmen.

• Keine Gegenstände durch die Lüftungsschlitze stecken.
• Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

das Stromkabel bzw. der Netzstecker ist beschädigt
das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
bei erheblichen Fehlfunktionen
bei starken äußeren Beschädigungen

3.2 Betriebspausen

Während eines Gewitters oder bei längeren Betriebspausen (z. B. Urlaub) sollte das Gerät vom Netz getrennt werden und das Antennenkabel entfernt werden.

Bevor Sie das Gerät vom Netz trennen, sollten Sie es zunächst in Standby schalten und warten bis im Display die Uhrzeit angezeigt wird.

3.3 Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten "On Screen Display" (Bildschirmeinblendungen) wird die Bedienung des Digital-Receivers vereinfacht und die Anzahl der Fernbedienungstasten verringert.

Alle Funktionen werden auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden.

Zusammengehörende Funktionen sind als "MENÜ" zusammengefasst. Die angewählte Funktion wird hervorgehoben.

In der unteren Zeile sind die aktiven Tasten mit ihren jeweiligen Funktionen dargestellt.

Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser Bedienungsanleitung fett gedruckt.

3.4 Fernbedienung / Batteriewechsel

Öffnen Sie den Deckel des Batteriefaches auf der Rückseite der Fernbedienung indem Sie den Clip in Pfeilrichtung drücken und deckel herausnehmen.
Die mitgelieferten Batterien unter Beachtung der richtigen Polung (Kennzeichnung im Batteriefach sichtbar) einlegen.
Batteriefach wieder schließen.

3.5 Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.

Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

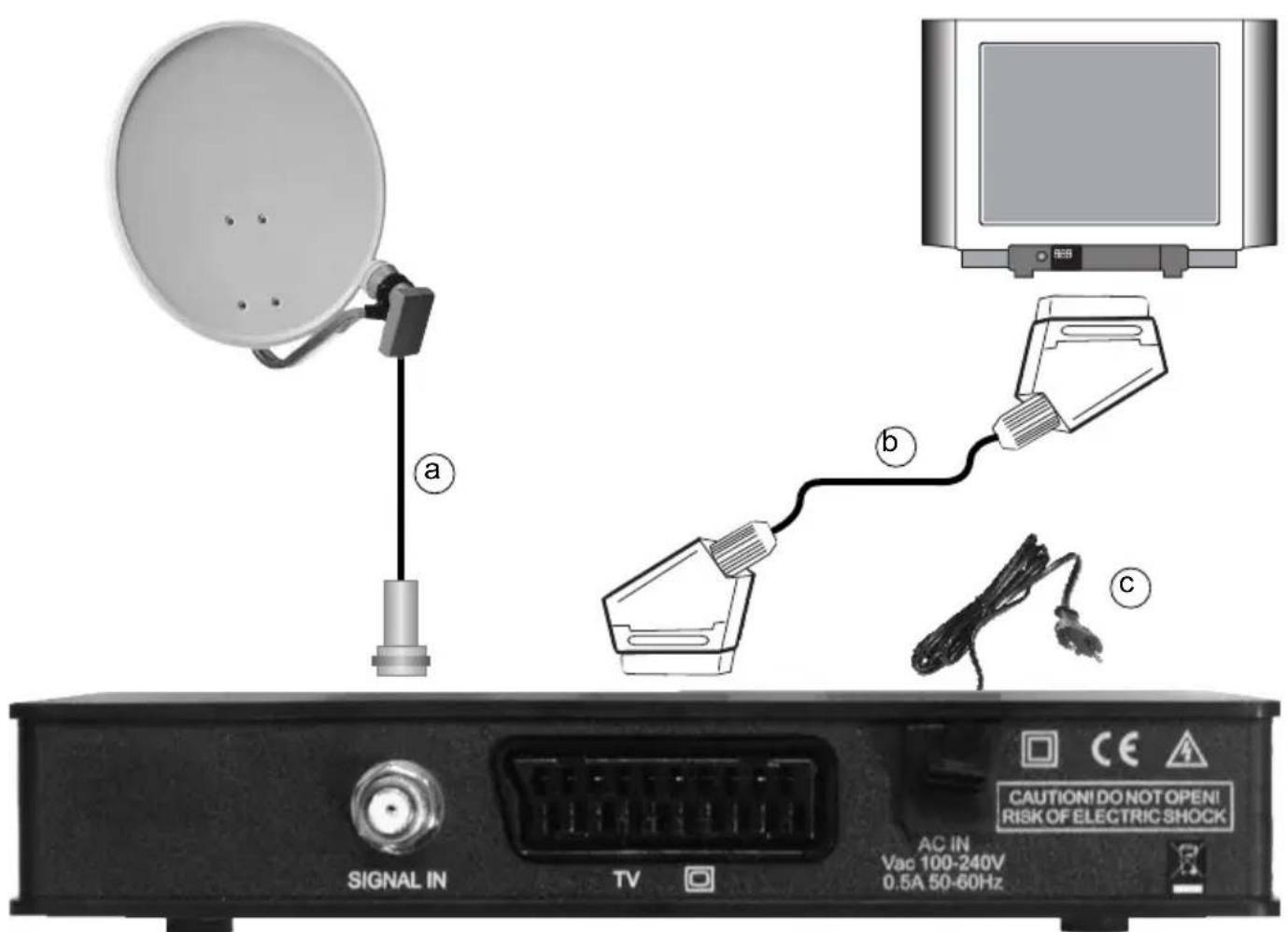

4 Anschluss des DVB Receivers

a. Verbindung des LNBs mit dem LNB-Eingang (SIGNAL IN) des DVB-Receivers.
b. Scartverbindung (Scartbuchse TV) des DVB-Receivers mit dem Fernsehgerät.
c. Netzverbindung.

5 Erstinstallation

Bei der ersten Inbetriebnahme des Gerätes erscheint das Startfenster des Installations-assistenten mit dessen Hilfe Sie die wichtigsten Einstellungen vornehmen können.

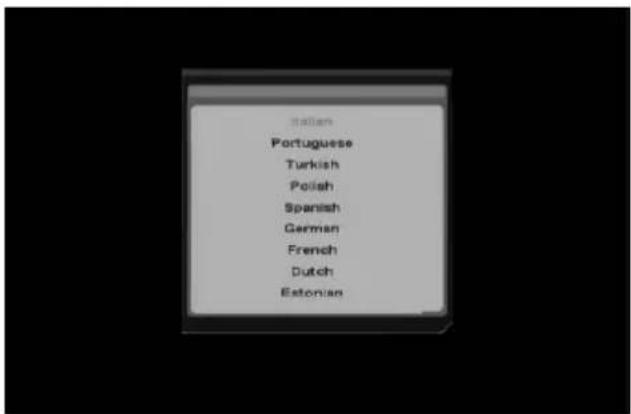

Bediensprache

Markieren Sie mit den Pfeiltasten die gewünschte Bediensprache und bestätigen Sie mit OK.

Stellen Sie mit Hilfe der Pfeiltasten rechts/links das Bildformat des angeschlossenen Fernsehgerätes ein und bestätigen Sie mit OK.

6 Einstellungen

Das Hauptmenü rufen Sie durch Drücken der Taste Menü auf.

Mit Hilfe der Pfeiltasten können Sie die Markierung innerhalb des Menüs bewegen.

Durch Drücken der Taste OK rufen Sie den markierten Menüpunkt auf.

Mit der Taste Zurück kehren Sie zur nächsthöheren Menüebene zurück.

Beim Verlassen von Menüs sowie bei der Auswahl eines anderen Menüpunktes kann eine Abfrage, ob die Änderungen übernommen werden sollen, erscheinen. Markieren Sie mit den Pfeiltasten Ja, Nein bzw. Abbrechen und bestätigen Sie mit OK.

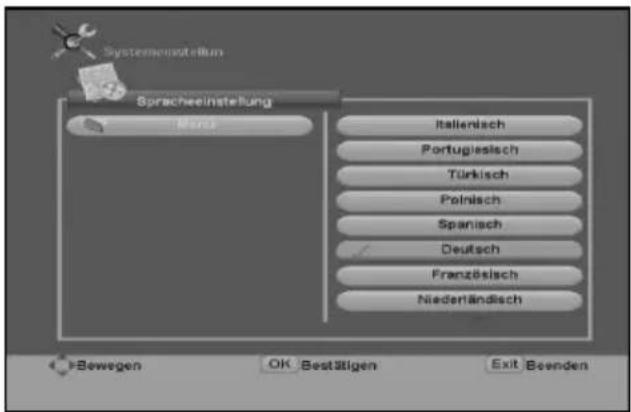

6.1 Bediensprache

Rufen Sie das Menü > Systemeinstellung > Sprache > Menü auf.

Markieren Sie mit den Pfeiltasten die Bediensprache und bestätigen Sie mit OK.

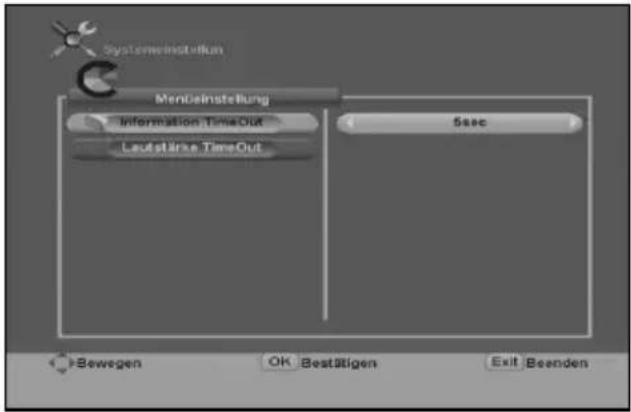

6.2 Menüeinstellungen

Rufen Sie das Menü > Systemeinstellung > Menüeinstellung auf.

6.2.1 Infoboxanzeigedauer

Stellen Sie unter dem Punkt Infobanner (sec.) mit den Pfeiltasten die Anzeigedauer der Infobox ein.

6.2.2 Lautstärkeanzeigedauer

Stellen Sie unter dem Punkt Lautstärkebalken mit den Pfeiltasten die Anzeigedauer der Lautstärkeeinblendung ein.

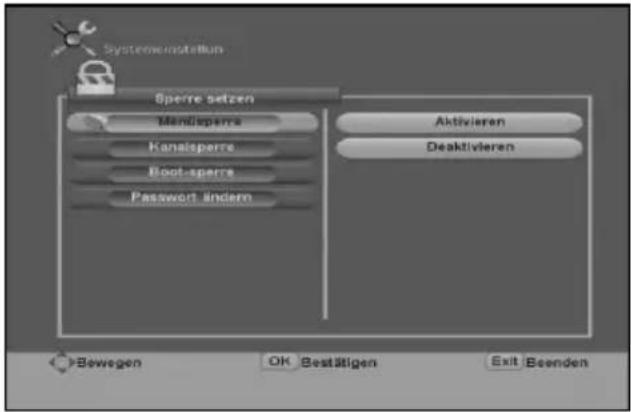

6.3 Sperre setzen

Rufen Sie das Menü > Systemeinstellung > Sperre setzen auf.

6.3.1 Menüsperre

Aktivieren bzw. Deaktivieren Sie unter dem Punkt Menüsperre die Sperre für den Menüaufruf.

6.3.2 Programmsperre

Aktivieren bzw. Deaktivieren Sie unter dem Punkt Kanalsperre die Sperre für den Programmaufruf.

6.3.3 Einschaltsperre

Aktivieren bzw. Deaktivieren Sie unter dem Punkt Boot-sperre die Einschaltsperre des Receivers.

6.3.4 Passwort ändern (PIN ändern)

Geben Sie mit der Zehnertastatur unter diesem Punkt zunächst das Alte Passwort ein.
In der Werkseinstellung ist die PIN auf 0000 gesetzt.
Geben Sie anschließend mit der Zehnertastatur das Neue Passwort ein.
Mit der Zehnertastatur müssen Sie nun noch das Passwort bestätigen.

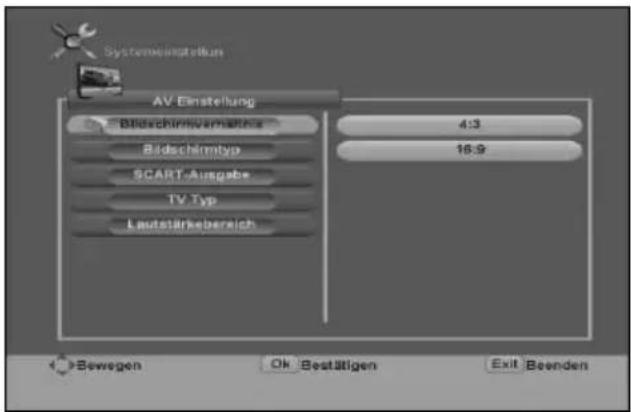

6.4 AV Einstellungen

Rufen Sie das Menü > Systemeinstellung > AV Einstellung auf.

6.4.1 Bildschirmformat

Stellen Sie unter dem Punkt Bildschirmverhältnis mit den Pfeiltasten das Bildformat Ihres Fernsehers ein.

6.4.2 Bildschirmtyp

Stellen Sie mit den Pfeiltasten unter dem Punkt Bildschirmtyp die Darstellung von 4:3- bzw. 16:9-Sendungen ein.

6.4.3 SCART-Ausgabe

Stellen Sie unter dem Punkt Scartausgabe mit den Pfeiltasten das Ausgabesignal an der Scartbuchse ein.

6.4.4 Videonorm

Stellen Sie unter dem Punkt TV Typ die Videonorm Ihres Fernsehgerätes mit den Pfeiltasten ein.

6.4.5 Lautstärkebereich

Wählen Sie mit den Pfeiltasten unter diesem Punkt aus, ob sich die Lautstärkeregelung auf alle Sender oder jeden einzelnen Sender auswirken soll.

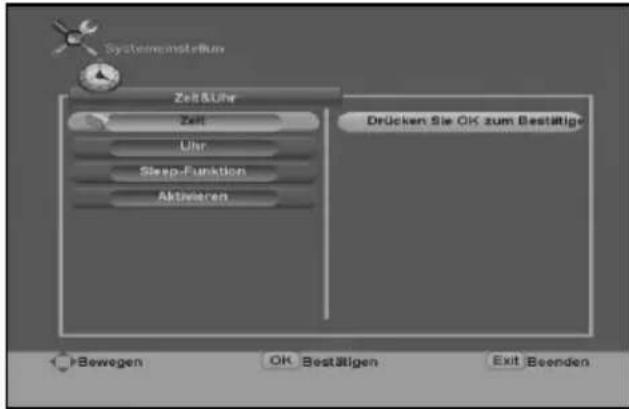

6.5 Zeit-/Timereinstellungen

Rufen Sie das Menü > Systemeinstellung > Uhrzeit/Timer auf.

6.5.1 Uhrzeit

6.5.1.1 Zeiteinstellung

Wählen Sie unter dem Punkt Zeiteinstellung mit den Pfeiltasten aus, ob die Zeitanpassung automatisch an der GMT erfolgen soll oder Sie diese manuell eingeben möchten (Ortszeit).

6.5.1.2 GMT

Wählen Sie mit den Pfeiltasten die Abweichung zur GMT aus.

6.5.1.3 Ortszeit

Wählen Sie unter Datum in dem erscheinenden Kalender das aktuelle Datum aus.

Stellen Sie anschließend mit den Pfeiltasten unter Stunde die aktuelle Stunde und unter Minute die aktuelle Minute ein.

6.5.2 Sleeptimer

Markieren Sie mit den Pfeiltasten auf/ab die Zeitdauer, nach der sich das Gerät automatisch ausschalten soll.

6.5.3 Timer programmieren

Modus

Wählen Sie unter dem Punkt Modus mit den Pfeiltasten den Wiederholmodus aus.

Programmnummer

Geben Sie unter dem Punkt Programmnummer mit den Zifferntasten die Priogramplatznummer des Programmes ein, für das der Timer programmiert werden soll.

Datum

Wählen Sie unter Datum in dem erscheinenden Kalender das aktuelle Datum aus.

Stunde

Stellen Sie mit den Pfeiltasten die Stunde der Einschaltzeit ein.

Minute

Stellen Sie mit den Pfeiltasten die Minuten der Einschaltzeit ein.

Dauer

Geben Sie mit den Zifferntasten die Dauer des Timerereignisses ein.

6.5.4 Senderwechsel

Stellen Sie wie unter 6.5.3 beschrieben die Zeit und den Programmplatz ein, zu dem das Gerät automatisch wechseln soll.

6.5.5 Timer

In diesem Menüpunkt gelangen Sie zur Übersicht der bereits programmierten Timer.

Aufnahme bearbeiten

Markieren Sie mit den Pfeiltasten die Aufnahme, die Sie bearbeiten möchten.
Drücken Sie die Taste OK.
In dem nun erscheinenden Menü können Sie die Daten des Timers bearbeiten.

Timer löschen

Markieren Sie mit den Pfeiltasten die Aufnahme, die Sie bearbeiten möchten.
Durch drücken der roten Funktionstaste wird der markierte Timer gelöscht.

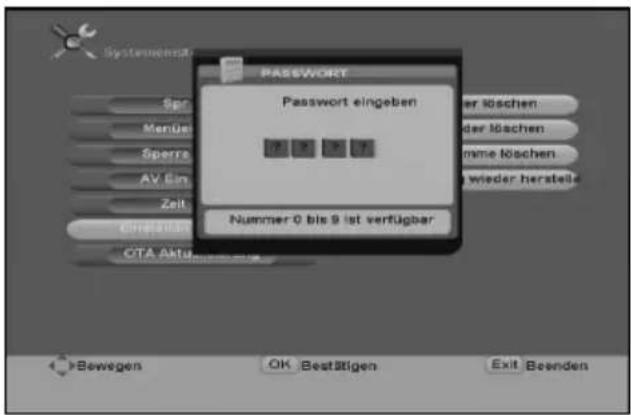

6.6 Einstellungen zurücksetzen

Rufen Sie das Menü > Systemeinstellung > Einstellungen rücksetzen auf. Es erscheint nun zunächst ein PIN-Abfrage.

Geben Sie Ihre PIN mit Hilfe der Zehnertastatur ein. In der Werkseinstellung ist die PIN auf 0000 gesetzt.

6.6.1 TV-Sender löschen

Drücken Sie in die Taste OK, markieren Sie mit den Pfeiltasten Ja, Nein bzw. Abbrechen und bestätigen Sie mit OK, um die TV-Sender zu löschen.

6.6.2 Radiosender löschen

Drücken Sie in die Taste OK, markieren Sie mit den Pfeiltasten Ja, Nein bzw. Abbrechen und bestätigen Sie mit OK, um die Radiosender zu löschen.

6.6.3 Alle Programme löschen

Drücken Sie in die Taste OK, markieren Sie mit den Pfeiltasten Ja, Nein bzw. Abbrechen und bestätigen Sie mit OK, um alle Sender zu löschen.

6.6.4 Werkseinstellungen aufrufen

Drücken Sie in die Taste OK, markieren Sie mit den Pfeiltasten Ja, Nein bzw. Abbrechen und bestätigen Sie mit OK.

Um die Werkseinstellungen auszuführen muss das Gerät nun noch in Standby und wieder eingeschaltet werden.

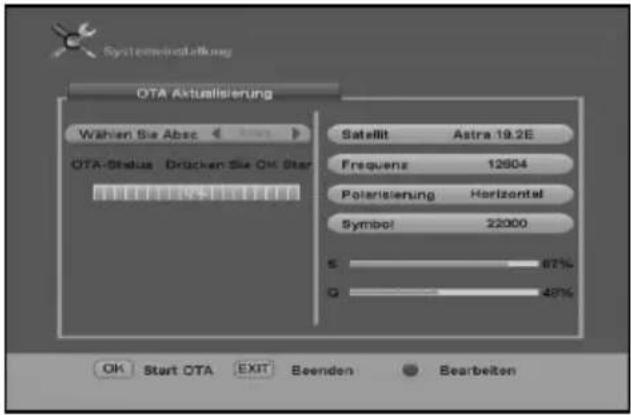

6.7 Receiver-Update

Rufen Sie das Menü > Systemeinstellung > OTA Aktualisierung auf.

Starten Sie das Update durch Drücken der Taste OK.

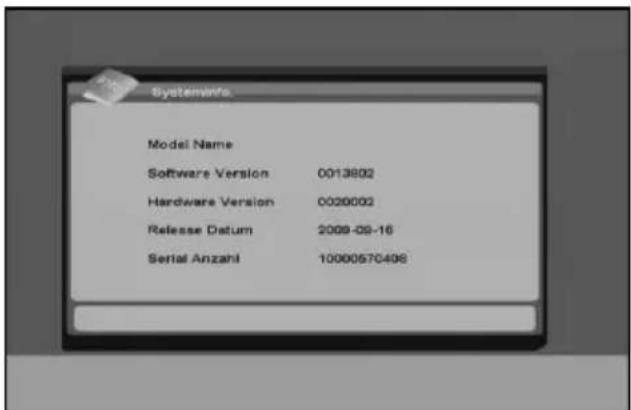

6.8 Systeminformation

Rufen Sie das Menü > Systeminfo. auf.

Starten Sie das Update durch Drücken der Taste OK.

6.9 Antenneneinstellungen

Rufen Sie das Menü > Installation auf.

Markieren Sie mit den Pfeiltasten auf/ab den zu konfigurierenden Satelliten aus.
Öffnen Sie die Konfiguration mit der Pfeiltaste rechts.
Mit der Pfeiltaste links gelangen Sie zurück zur Satellitenliste.

6.9.1 LNB-Speisung

Öffnen Sie unter dem Punkt LNB-Versorgung mit OK die Auswahl, wählen Sie die entsprechende Einstellung aus und bestätigen Sie mit OK.

6.9.2 LNB-Frequenz

Öffnen Sie unter dem Punkt LNB-ZF mit OK die Auswahl, wählen Sie die entsprechende Einstellung aus und bestätigen Sie mit OK.

6.9.3 22kHz-Modulation

Öffnen Sie unter dem Punkt 22k mit OK die Auswahl, wählen Sie die entsprechende Einstellung aus und bestätigen Sie mit OK. Die Einstellung ist nur verfügbar, wenn kein Universal-LNB ausgewählt ist.

6.9.4 DiSEqC-Schalterposition

Öffnen Sie unter dem Punkt DiSEqC mit OK die Auswahl der DiSEqC-Positionen, wählen Sie die entsprechende Einstellung aus und bestätigen Sie mit OK.

6.9.5 DiSEqC1.1-Schalterposition

Öffnen Sie unter dem Punkt DiSEqC1.1 mit OK die Auswahl der DiSEqC1.1-Positionen, wählen Sie die entsprechende Einstellung aus und bestätigen Sie mit OK.

6.10 Programmsuche

Rufen Sie das Menü > Installation > Einstellung der Satellitenschüssel auf.

6.10.1 Automatische Suche

Markieren Sie mit den Pfeiltasten auf/ab die einzelnen abzusuchenden Satelliten und wählen Sie diese durch Drücken von OK aus.
Fahren Sie mit Punkt 6.10.4 fort.

6.10.2 Satellitensuche

Markieren Sie mit den Pfeiltasten auf/ab den Satelliten, den Sie nach Programmen absuchen möchten.
Fahren Sie mit Punkt 6.10.4 fort.

6.10.3 Transpondersuche

Markieren Sie mit den Pfeiltasten auf/ab den Satelliten, auf dem Sie einen Transponder nach Programmen absuchen möchten.
Drücken Sie die grüne Funktionstaste und wählen Sie den gewünschten Transponder mit den Pfeiltasten auf/ab aus. Sollen mehrere Transponder abgesucht werden, so können diese mit der Taste OK markiert werden.
Fahren Sie mit Punkt 6.10.4 fort.

6.10.4 Programmsuche starten

Drücken Sie die rote Funktionstaste. Es erscheint eine Abfrage.
Schalten Sie in der Zeile Netzwerk mit den Pfeiltasten rechts/links die Netzwerksuche Ein bzw. Aus.
Wählen Sie in der Zeile TV/Radio, ob TV-, Radio- oder TV- und Radio-Programme (Alles) gesucht werden sollen.
Starten Sie die Suche mit OK. Nach der Suche erscheint eine Abfrage, zur Speicherung der Programme.
Wählen Sie mit den Pfeiltasten rechts/links die wünschte Option und bestätigen Sie mit der Taste OK.

6.11 Programmverwaltung

Zur Programmverwaltung stehen Ihnen zwei verschiedene Menüs (Kanal bearbeiten und Favoritenkanal) mit unterschiedlichen Funktionen zur Verfügung.

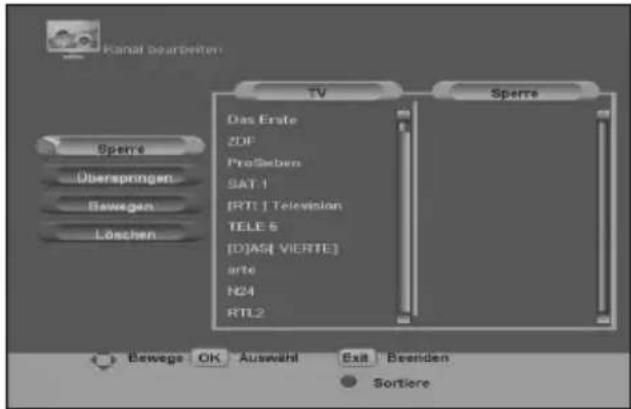

Rufen Sie das Menü > Kanal bearbeiten > Kanal bearbeiten bzw. das Menü > Kanal bearbeiten > Favoritenkanal auf.

6.11.1 Programme sperren

Rufen Sie das Menü Kanal bearbeiten auf.
Markieren Sie mit den Pfeiltasten auf/ab die Funktion Sperre und drücken Sie die Taste OK.
Wechseln Sie durch Drücken der Pfeiltaste rechts in die Gesamtliste.
Markieren Sie mit den Pfeiltasten auf/ab ein Programm, welches gesperrt werden soll und Drücken Sie die Taste OK.

Dieses Programm wird dann erst nach Eingabe der PIN dargestellt, sofern die Funktion Programmsperre aktiviert ist.

Zur Funktionsauswahl gelangen Sie durch Drücken der Pfeiltaste links zurück.

6.11.2 Programme überspringen

Rufen Sie das Menü Kanal bearbeiten auf.
Markieren Sie mit den Pfeiltasten auf/ab die Funktion Überspringen und drücken Sie die Taste OK.
Wechseln Sie durch Drücken der Pfeiltaste rechts in die Gesamtliste.
Markieren Sie mit den Pfeiltasten auf/ab ein Programm, welches übersprungen werden soll und Drücken Sie die Taste OK.

Dieses Programm kann dann im Normalbetrieb nicht angewählt werden.

Zur Funktionsauswahl gelangen Sie durch Drücken der Pfeiltaste links zurück.

6.11.3 Programme sortieren

Rufen Sie das Menü Kanal bearbeiten auf.
Markieren Sie mit den Pfeiltasten auf/ab die Funktion Überspringen und drücken Sie die Taste OK.
Wechseln Sie durch Drücken der Pfeiltaste rechts in die Gesamtliste.
Wählen Sie mit den Pfeiltasten auf/ab ein Programm, welches sortiert werden soll und Drücken Sie die Taste OK.

Markieren Sie mit den Pfeiltasten auf/ab das Programm der Gesamtliste nach dem das gewählte Programm eingefügt werden soll.
Zum Einfügen des gewählten Programmes, drücken Sie die blaue Funktionstaste.

6.11.4 Programme löschen

Rufen Sie das Menü Kanal bearbeiten auf.

Markieren Sie mit den Pfeiltasten auf/ab die Funktion Löschen und drücken Sie die Taste OK.

Wechseln Sie durch Drücken der Pfeiltaste rechts in die Gesamtliste.

Markieren Sie mit den Pfeiltasten auf/ab ein Programm, welches gelöscht werden soll und Drücken Sie die Taste OK.

Zur Funktionsauswahl gelangen Sie durch Drücken der Pfeiltaste links zurück.

6.11.5 Programme in Favoritenliste aufnehmen

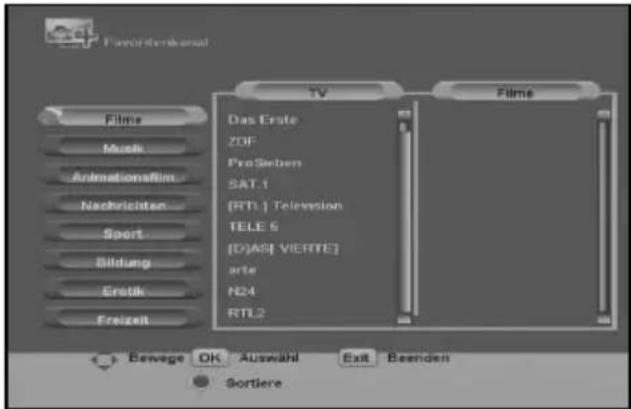

Rufen Sie das Menü Favoritenkanal auf.

Markieren Sie mit den Pfeiltasten auf/ab die Favoritenliste, die Sie bearbeiten möchten und drücken Sie die Taste OK.

Wechseln Sie durch Drücken der Pfeiltaste rechts in die Gesamtliste.

Markieren Sie mit den Pfeiltasten auf/ab ein Programm, welches Sie in die gewählte Favoritenliste aufnehmen möchten und Drücken Sie die Taste OK.

Zur Favoritenlistenauswahl gelangen Sie durch Drücken der Pfeiltaste links zurück.

6.11.6 Programme aus Favoritenliste entfernen

Rufen Sie das Menü Favoritenkanal auf.

Markieren Sie mit den Pfeiltasten auf/ab die Favoritenliste, die Sie bearbeiten möchten und drücken Sie die Taste OK.

Wechseln Sie durch zweimaliges Drücken der Pfeiltaste rechts in die Favoritenliste.

Markieren Sie mit den Pfeiltasten auf/ab ein Programm, welches Sie aus der gewählten Favoritenliste entfernen möchten und Drücken Sie die Taste OK.

Zur Favoritenlistenauswahl gelangen Sie durch zweimaliges Drücken der Pfeiltaste links zurück.

7 Bedienung

7.1 Ein- und Ausschalten

Schalten Sie den Digital-Receiver durch Drücken der Taste Ein/Standby auf der Fernbedienung ein.

Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus.

7.2 Programmwahl

7.2.1 Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Programmtasten +/- jeweils um einen Programmplatz auf oder ab.

7.2.2 Mit Hilfe der Zehnertastatur

Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.

Zum Beispiel:

1 für Programmplatz 1

1, dann 4 für Programmplatz 14

2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.

Wollen Sie nur eine einstellige bzw. zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch anschließendes Drücken der Taste OK beschleunigen.

7.2.3 Mit Hilfe der Programmliste

Drücken Sie die Taste OK.

Es erscheint nun die Programmliste in der zuletzt aufgerufenen Ansicht und das momentan eingestellte Programm ist markiert.

Nun können Sie mit den Pfeiltasten auf/ab das gewünschte Programm markieren.

Durch Drücken der Taste OK wird das markierte Programm eingestellt.

Verlassen Sie die Programmliste anschließend mit der Taste Zurück.

7.2.3.1 Liste auswählen/filtern

Um das Auffinden von Programmen zu erleichtern, verfügt Ihr Gerät über verschiedene Programmlisten und Filterfunktionen.

Drücken Sie die Taste OK, um die aktive Programmliste aufzurufen.

Mit Hilfe der roten Funktionstaste öffnet sich ein Fenster in dem Sie die Filter-/Sortierfunktionen auswählen können.

Im Feld Gruppe können Sie zwischen der Gesamtliste und den Favoritenlisten auswählen.

Im Feld Nach Typ sortieren können Sie die Programme nach Anfangsbuchstabe bzw. Transponder filtern.

In der rechten Spalte können Sie je nach vorheriger Auswahl die gewünschte Satelliten- bzw. Favoritenliste sowie den Anfangsbuchstaben bzw. Transponder wählen.

Mit den Pfeiltasten links/rechts wechseln Sie zwischen der linken bzw. rechten Spalte.

Mit den Pfeiltasten auf/ab wechseln Sie in der linken Spalte zwischen Gruppe und Nach Typ sortieren.

Drücken Sie die Taste OK, um die jeweils markierte Auswahl zu öffnen.

Markieren Sie mit den Pfeiltasten auf/ab die gewünschte Option und bestätigen Sie mit OK.

7.2.3.2 Programme suchen

Drücken Sie die Taste OK, um die aktive Programmliste aufzurufen.

Mit Hilfe der grünen Funktionstaste öffnet sich ein Fenster zur Eingabe des Programmnamens.

Mit den Pfeiltasten können Sie die Markierung bewegen und mit OK das markierte Zeichen in die Eingabe übernehmen.

Mit den Farbtasten können Sie entsprechend aufgeführten Funktionen ausführen.

7.2.4 Aufrufen gesperrter Programme

Wird ein durch die Programmsperre gesperrtes Programm eingestellt, erscheint die Meldung Passwort eingeben auf dem Bildschirm.

Geben Sie mit Hilfe der Zehnertastatur Ihre PIN ein, um das gewünschte Programm darzustellen.

oder

Schalten Sie auf ein nicht gesperrtes Programm.

7.2.5 Infobox

Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit dem Programmplatz, dem Programmnamen und der Empfangsstärke sowie der Empfangsqualität des eingestellten Programms. Zusätzlich wird die aktuelle Uhrzeit und der Satellit von dem das Programm empfangen wird angezeigt.

7.3 Lautstärke

Mit Hilfe der Tasten Lautstärke +/- können Sie die Lautstärke regeln.

Durch Drücken der Taste Ton Ein/Aus wird der Ton aus bzw. bei erneutem Drücken wieder eingeschaltet.

7.4 Auswahl einer anderen Sprache

Wird eine Sendung in mehreren Sprachen oder mit mehreren Tonkanälen ausgestrahlt, so kann die Tonauswahl durch Drücken der roten Funktionstaste aufgerufen werden.

Mit den Pfeiltasten kann die gewünschte Option ausgewählt und mit OK bestätigt werden.

7.5 TV/Radioumschaltung

Wechseln Sie mit der Taste TV/Radio zwischen dem TV- und Radiobetrieb des Receivers.

7.6 Rückkehr zum zuletzt eingestellten Programm

Durch Drücken der Taste Wiederaufruf wird das jeweils zuletzt eingestellte Program erneut aufgerufen.

7.7 Uhr und Programminfo anzeigen

Drücken Sie die Taste Info, um die Informationen des eingestellten Programms auf dem Bildschirm anzuzeigen.

7.8 Standbild

Durch Drücken der Taste Standbild wird das aktuelle Fernsehbild als Standbild wiedergegeben.
Durch nochmaliges Drücken dieser Taste kehren Sie zum Normalbetrieb zurück.

7.9 Untertitel

Wird eine Sendung mit Untertiteln ausgestrahlt, so kann die Untertitelauswahl durch Drücken der Taste Untertitel aufgerufen werden.

Mit den Pfeiltasten kann die gewünschte Option ausgewählt und mit OK bestätigt werden.

7.10 Elektronische Programmzeitschrift

Durch Drücken der Taste Programmzeitschrift erscheint die elektronische Programmzeitschrift auf dem Bildschirm.

Mit der Taste Info wechseln Sie zwischen der rechten und linken Spalte.

7.10.1 Sender auswählen

Befindet sich die Markierung in der linken Spalte, können Sie mit Hilfe der Pfeiltasten auf/ab den Sender markieren, dessen Tagesprogramm in der rechten Spalte angezeigt werden soll, sofern die entsprechenden Daten übermittelt werden.

7.10.2 Sendung/Anzeigezeit auswählen

In der rechten Spalte kann mit den Pfeiltasten auf/ab die Markierung auf die einzelnen Sendungen verschoben werden. Stehen nähere Informationen zu der markierten Sendung zur Verfügung, so werden diese oberhalb der rechten Spalte angezeigt.

Befindet sich die Markierung in der rechten Spalte, so kann durch Drücken der grünen bzw. blauen Taste der angezeigte Tag vor- bzw. zurückgeschaltet werden.

7.10.3 Timer setzen

Wählen Sie mit den Pfeiltasten die Sendung aus, für die Sie einen Timer programmieren möchten.
Durch Drücken der roten Taste wird für markierte Sendung ein Timer gesetzt. Dies wird durch ein Uhrsymbol rechts neben der Sendung angezeigt.
Durch Drückend er gelben Taste gelangen Sie zur Timerübersicht.

8 Technische Daten

DVB-S-Tuner

Eingangsfrequenzbereich 950 .... 2150 MHz Eingangspegelbereich - 65 dBm ... - 25 dBm DVBS-Tuner Eingang F - Buchse Eingangsimpedanz 75 Ohm AFC-Fangbereich +/- 6 MHz Demodulation QPSK Symbolrate 2 ... 45 Mbaud/s Viterbiraten 1/2, 2/3, 3/4, 5/6, 7/8 Roll-off Factor 35 %

OSD

Sprachen Deutsch, Englisch, Italienisch, Spanisch, Französisch, Türkisch, Arabisch, Russisch, Estnisch, Lettisch, Litauisch, Portugiesisch, Griechisch, Polnisch, Niederländisch, Tschechisch.

Demultiplexing

Demultiplexing gemäß ISO 13818-1

Videodekodierung

Videokompression MPEG-2 kompatibel Bis zu MP@ML (main profile @ main level) Videostandard PAL / NTSC

Audiodekodierung

Audiokompression MPEG-1 & MPEG-2 Layer I und II

Audio Ausgang

Ausgangspegel L/R 2,0 V r.m.s. (max.) Ausgangsimpedanz 600 Ohm S/N 70 dB Übersprechen < - 60 dB

TV-SCART

Ausgang FBAS, RGB

LNB Stromversorgung

LNB Strom 400 mA max. LNB Spannung vertikal < 14,0 V ohne Last; > 11,5 V bei 400 mA LNB Spannung horizontal < 19,0 V ohne Last; > 16,0 V bei 400 mA

22 kHz-Modulation

22 kHz-Modulation 22 kHz, Amplitude 0.65 V +/- 0.25 V

DiSEqC

DiSEqC DiSEqC 1.0, DiSEqC 1.1

Programmzeitschrift

Vorschau maximal 7 Tage im Voraus

Stromversorgung

Nennspannung 230 V / 50 Hz Wechselspannung

Eingangsspannung 90 V.... 265 V

Leistungsaufnahme

in Standby-Mode 1,0 W

in Betrieb:

mit LNB-Speisung bei 400 mA 14 W

Abmessungen

Breite x Tiefe x Höhe 180 mm x 125 mm x 33 mm

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 08/10

Technische Hotline

0180/500 60 50*

*0,14 EUR/Min. über das Festnetz der Deutschen Telekom AG, Mobilfunkpreise sowie die Preise anderer Anbieter können abweichen

Achtung!

Bitte verwenden Sie für eine eventuell erforderliche Einsendung Ihres Gerätes ausschließlich folgende Anschrift:

Viola Digital GmbH

Nordstr. 4

39418 Staßfurt
