Produkttyp	Digitaler DVB-T Decoder
Marke	TechniSat
Modell	DigiPal 2 e
Abmessungen (B x T x H)	210 mm x 130 mm x 38 mm
Gewicht	ca. 365 g
Netzspannung	230 V / 50 Hz
Stromverbrauch (Standby)	0,2 - 0,3 W (Uhr aus/an)
Stromverbrauch (Betrieb)	4,0 - 4,2 W (ohne/mit Antennenspeisung)
Antennenspeisung	5 V / 30 mA, schaltbar
Videoausgang	SCART (FBAS, RGB, S-Video)
Audioausgang	Analog (Cinch L/R) und digital (S/PDIF, elektrisch)
Bildformate	4:3 und 16:9
Videotext	Integrierter TOP-Videotext-Decoder (400 Seiten)
Elektronische Programmzeitschrift	SFI (SiehFern Info) mit bis zu 7 Tagen Vorschau
Timer	Bis zu 29 Ereignisse, bis 1 Jahr voraus
Kindersicherung	Ja, mit 4-stelligem PIN-Code
Software-Update	Automatisch oder manuell über Antenne
Serielle Schnittstelle	RS 232 (Mini-DIN, 3-polig) für Update und Vorprogrammierung
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Gerät nicht öffnen; vor Feuchtigkeit und Hitze schützen; ausreichende Belüftung
Ersatzteile	Über Fachhandel oder TechniSat Service-Hotline erhältlich
Garantie	Gemäß Garantiekarte

Häufig gestellte Fragen - DigiPal 2 e TECHNISAT

Wie zeige ich die Uhrzeit im Standby an?

Wie kann ich die Kindersicherung aktivieren?

Wie führe ich einen Sendersuchlauf durch?

Wie programmiere ich einen Timer?

Wie aktualisiere ich die Software?

Wie schließe ich eine aktive Antenne an?

Wie stelle ich das Bildformat ein?

Wie nutze ich die elektronische Programmzeitschrift SFI?

Was tun, wenn kein Signal empfangen wird?

Wie setze ich das Gerät auf Werkseinstellungen zurück?

BEDIENUNGSANLEITUNG DigiPal 2 e TECHNISAT

zum Empfang von DVB-T-Programmen

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis .....2, 5

2 Abbildungen (als Ausklappseite) 3

3 Bitte zuerst lesen ....7

3.1 Sicherheitshinweise 7
3.2 Betriebspausen 8
3.3 Wichtige Hinweise zur Bedienung ....8
3.4 Fernbedienung / Batteriewechsel 8
3.5 Stromverbrauch im Standby und im Betrieb 9
3.6 Entsorgungshinweis 9

4 Anschluss des DVB-Receivers .....10

4.1 Antenne 11
4.2 Anschluss an ein Fernsehgerät ....11
4.3 Videocassettenrekorder (VCR) 11
4.4 HiFi-/Surround-Verstärker 11
4.4.1 Analog 11
4.4.2 Digital 11
4.5 Netzanschluss 11
4.6 Serielle Schnittstelle (RS 232) .....11

5 Erstinstallation ....12

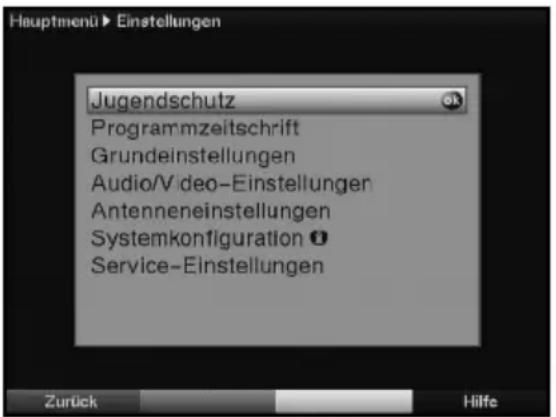

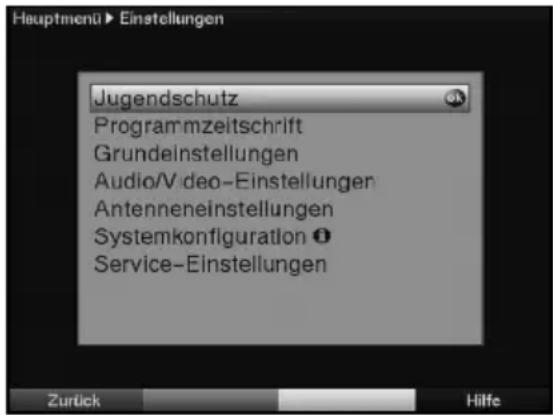

6 Einstellungen ....16

6.1 Bediensprache 16

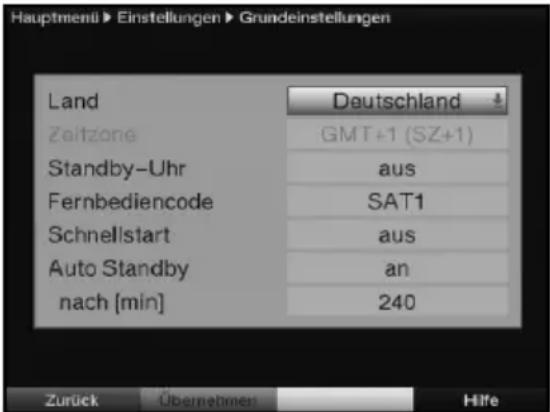

6.2 Grundeinstellungen 17
6.2.1 Land 17
6.2.2 Zeitdifferenz GMT (Std.) 18
6.2.3 Standby-Uhr 18
6.2.4 Fernbediencode 18
6.2.5 Schnellstart 18
6.2.6 Auto-Standby....18

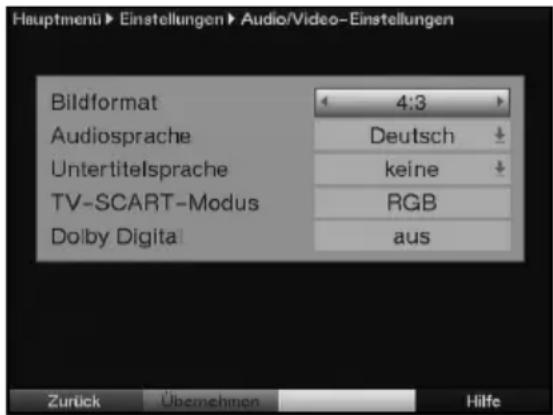

6.3 Audio/Videoeinstellungen .....19

6.3.1 Bildformat 20

6.3.2 Sprache (Audiosignal) .....20

6.3.3 Sprache (Untertitel) .....20

6.3.4 TV-SCART-Modus .....20

6.3.5 Dolby Digital (AC3) 21

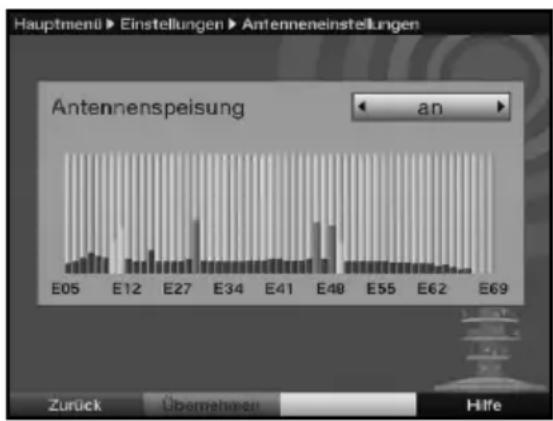

6.4 Antenneneinstellungen .....22

6.4.1 Antennenspeisung 5V .....22

6.4.2 Antennenjustage 22

7 Bedienung ....23

7.1 Ein- und Ausschalten .....23
7.2 Programmwahl 23
7.2.1 Mit Hilfe der Programm auf/ab-Tasten 23
7.2.2 Mit Hilfe der Zehnertastatur .....23

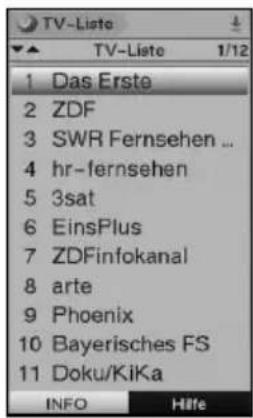

7.2.3 Mit Hilfe des Navigators (Programmliste) .....24
7.2.3.1 Liste auswählen .....24

7.2.4 Aufrufen gesperrter Programme .....25

7.2.5 Rückkehr zum zuletzt eingestellten Programm .....25

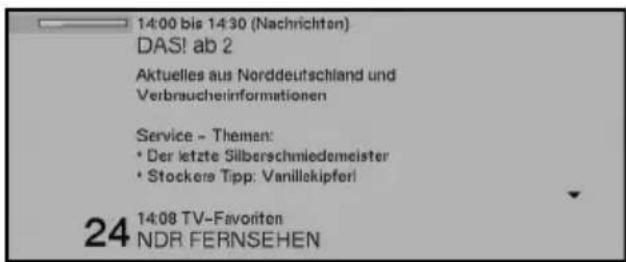

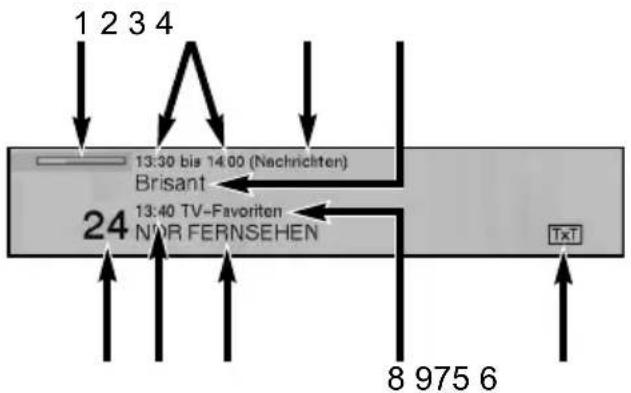

7.2.6 Infobox 25

7.2.7 Uhr und Programminfo anzeigen .....25

7.2.8 Weitere Programminformationen .....26

7.3 Lautstärkeregelung 26

7.4 Auswahl einer anderen Sprache/Tonoption .....27

7.4.1 Sprache auswählen 27

7.4.2 Tonkanal auswählen 27

7.4.3 Dolby Digital (AC3 - Betrieb) 27

7.5 TV/Radioumschaltung .....27

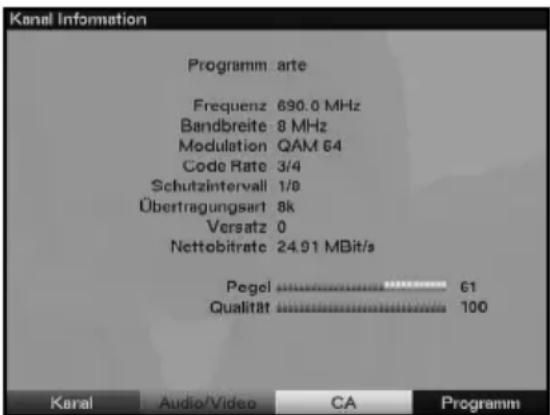

7.6 Kanal-Information 28

7.7 Standbild 28

7.8 Sleep-Timer 28

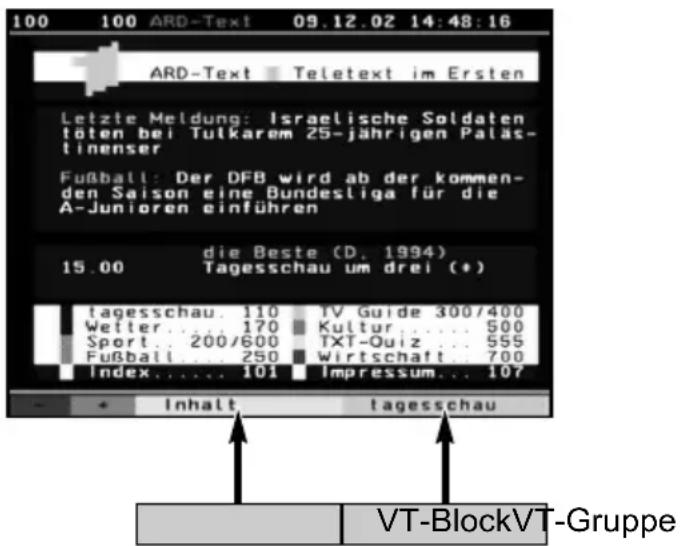

7.9 Videotext 29

7.9.1 Benutzung des Videotextdecoders Ihres Fernsehgerätes .....29

7.9.2 Benutzung des internen Videotextdecoders .....29

7.9.2.1 Stoppbetrieb 30

7.9.2.2 Unterseitenwahl 30

7.9.2.3 Mixbetrieb 30

7.9.2.4 Videotext verlassen ....30

7.10 Untertitel 30

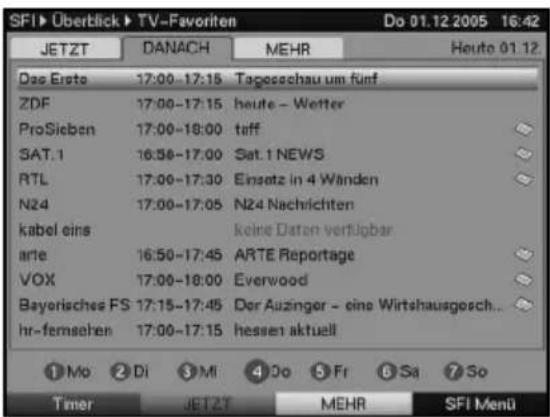

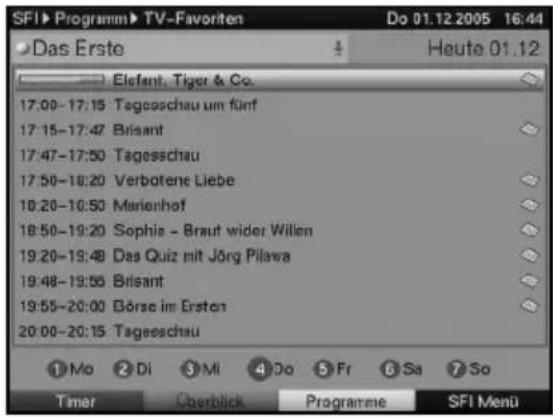

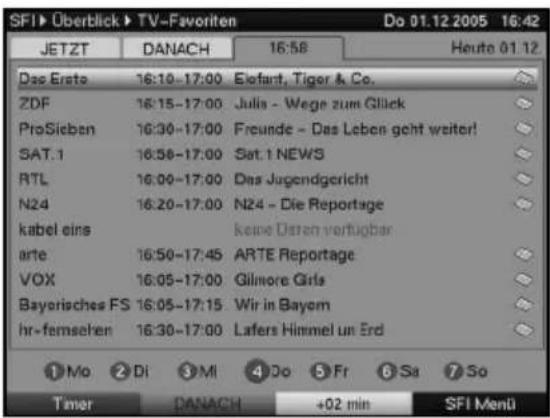

7.11 Elektronische Programmzeitschrift SFI (SiehFern Info) .....31

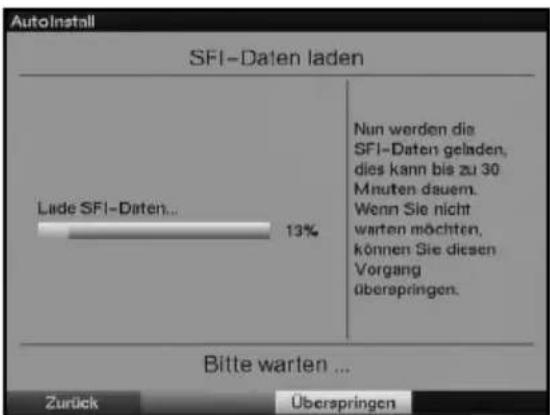

7.11.1 Einlesen der SFI-Daten 31

7.11.2 Einlesevorgang unterbrechen 31

7.11.3 Elektronische Programmzeitschrift aufrufen 31

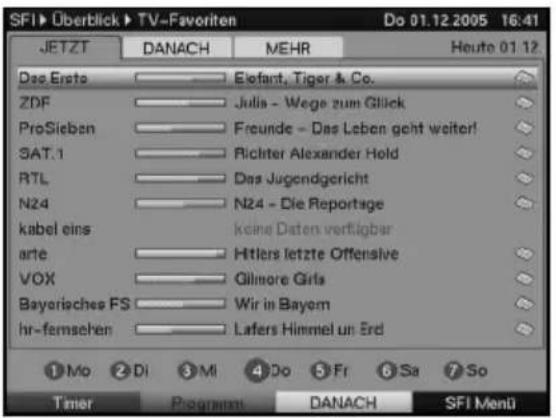

7.11.4 Jetzt (Tafel mit aktuellen Programminhalten) 32

7.11.5 Danach 32

7.11.6 Mehr 33

7.11.7 SFI - Funktionen 33

7.11.7.1 SFI Info 33

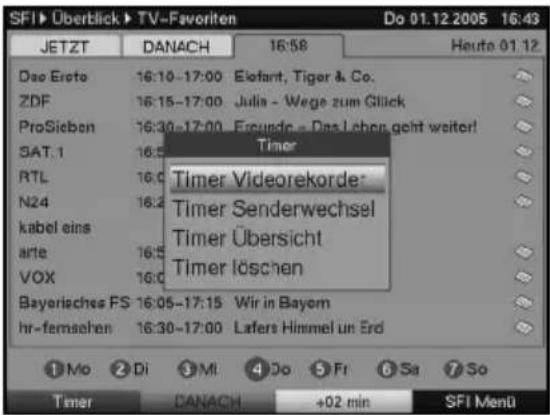

7.11.7.2 SFI-Timerprogrammierung .....34

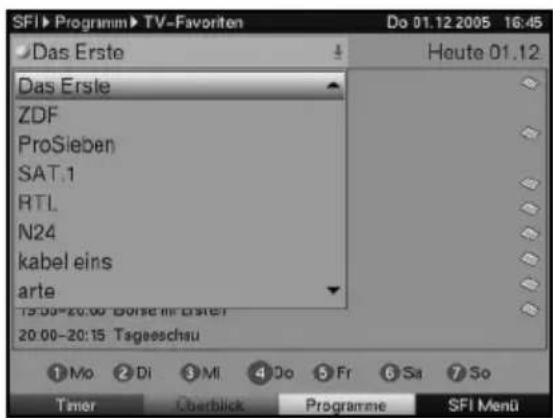

7.11.7.3 SFI-Programmübersicht 35

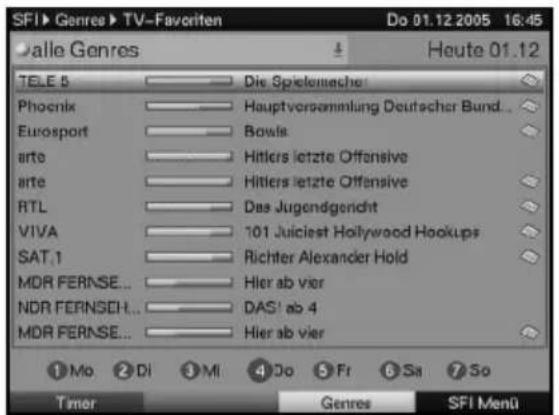

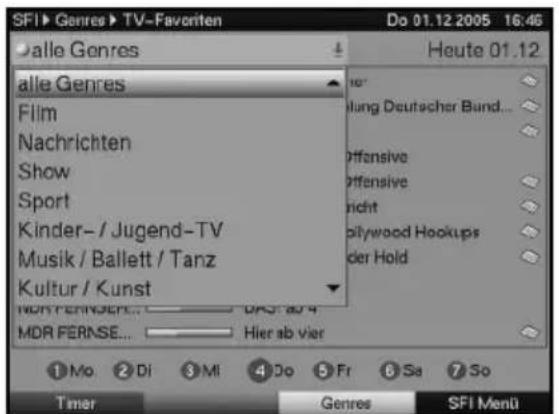

7.11.7.4 SFI-Übersicht nach Programmart (Genre) 36

7.11.8 SFI beenden ....36

7.12 Timer-Aufnahmen 37

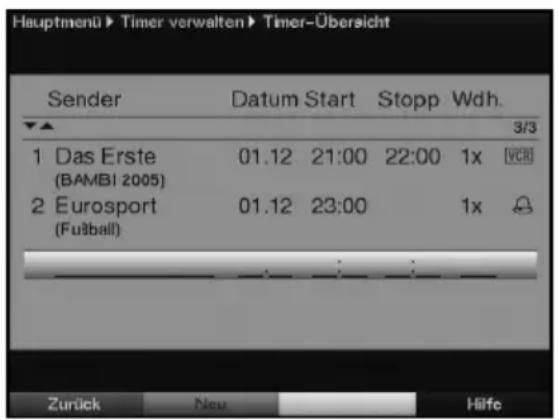

7.12.1 Timerübersicht 37

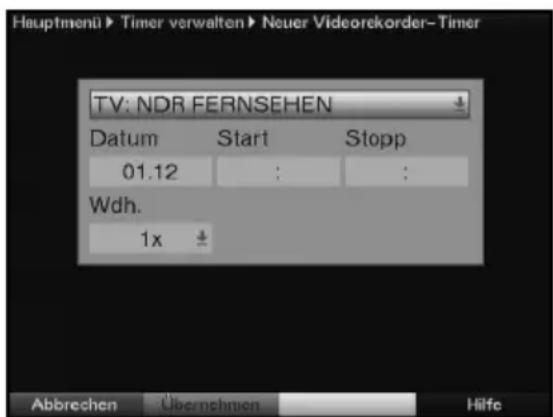

7.12.2 Timer manuell programmieren ....38

7.12.3 Timerprogrammierung ändern .....39

7.12.4 Timerprogrammierung löschen 39

7.13 Bild zoomen 40

8 Grundprogrammierung ändern .....40

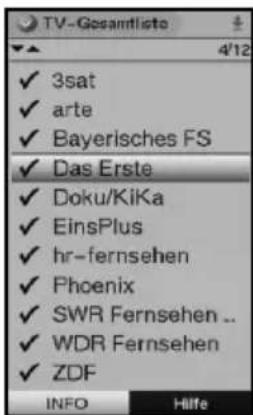

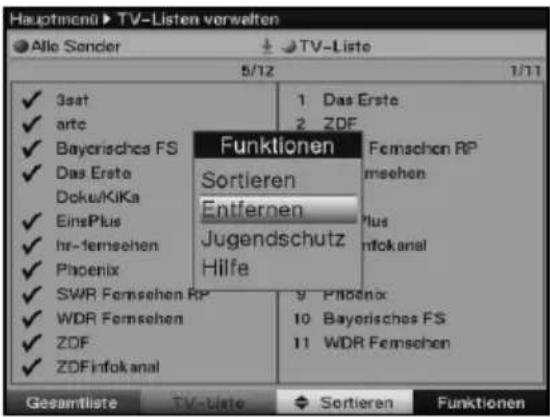

8.1 Favoritenliste konfigurieren ....40

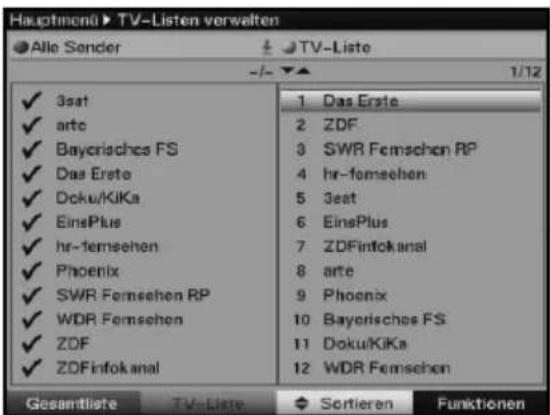

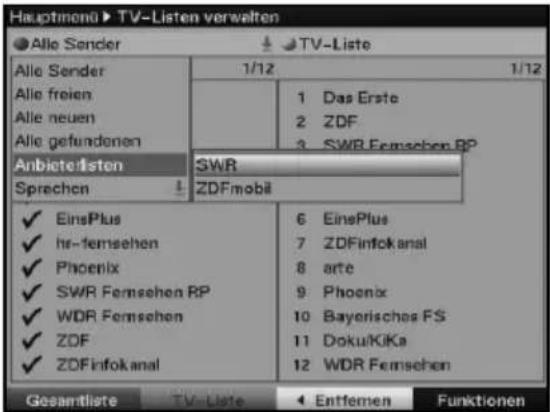

8.1.1 Programmlistenverwaltung aufrufen 40

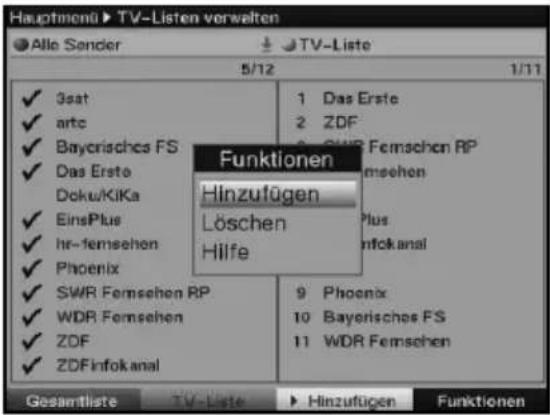

8.1.2 Programme zur Favoritenliste hinzufügen 42

8.1.3 Programme löschen 43

8.1.3.1 Entfernen (löschen) aus der Favoritenliste 43

8.1.3.2 Löschen aus der Gesamtliste 43

8.1.4 Programme sortieren 44

2 Abbildungen

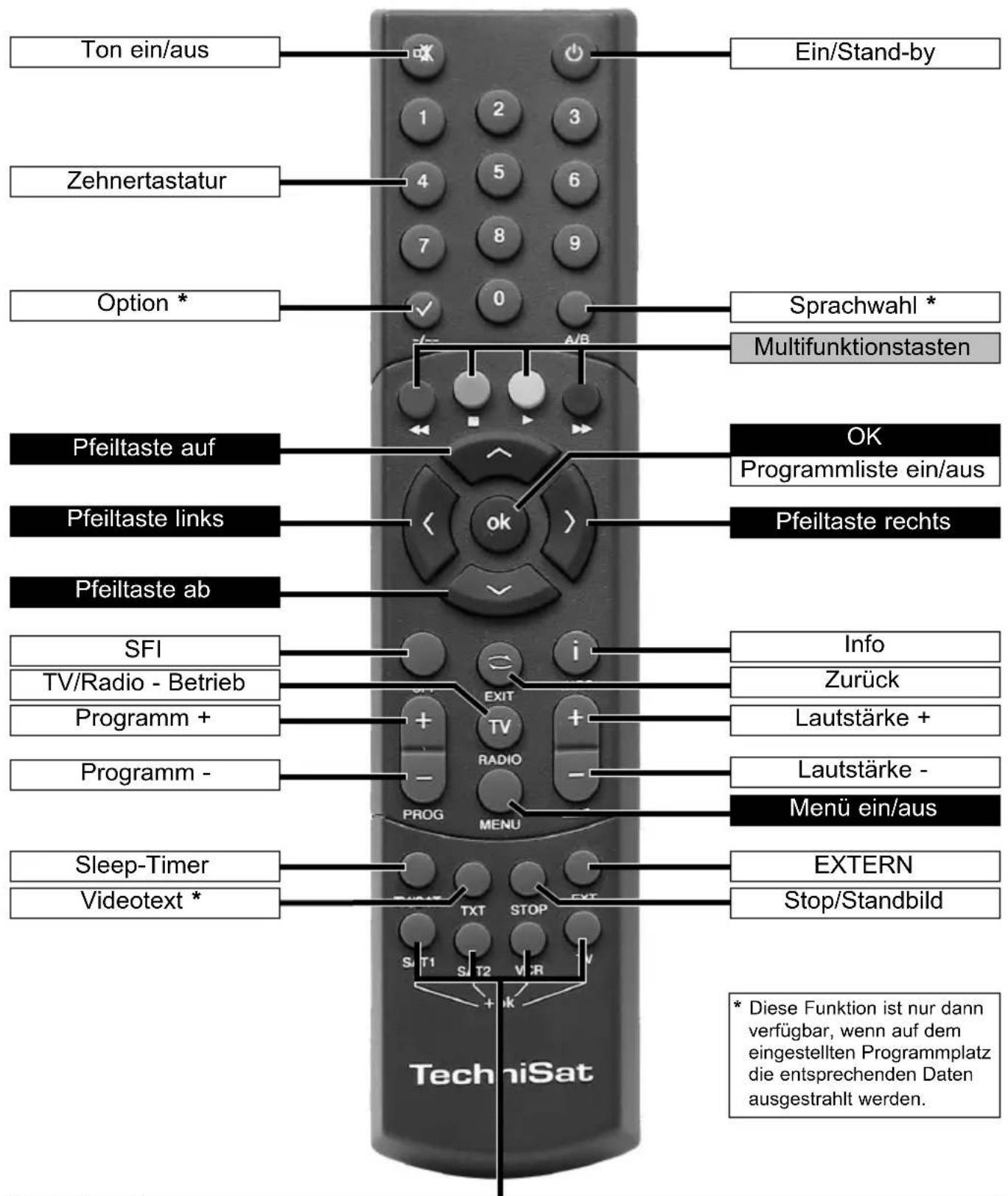

Fernbedienung

Fernbedienoption:
Durch Umschalten der Fernbedienoption können mit dieser Fernbedienung zwei TechniSat-Receiver und ein TechniSat-Fernsehgerät mit gleicher Codierung bedient werden.

Zur Umstellung der Fernbedienoption halten Sie die Taste SAT1, SAT2 bzw. TV gedrückt und drücken Sie zusätzlich die Taste OK.

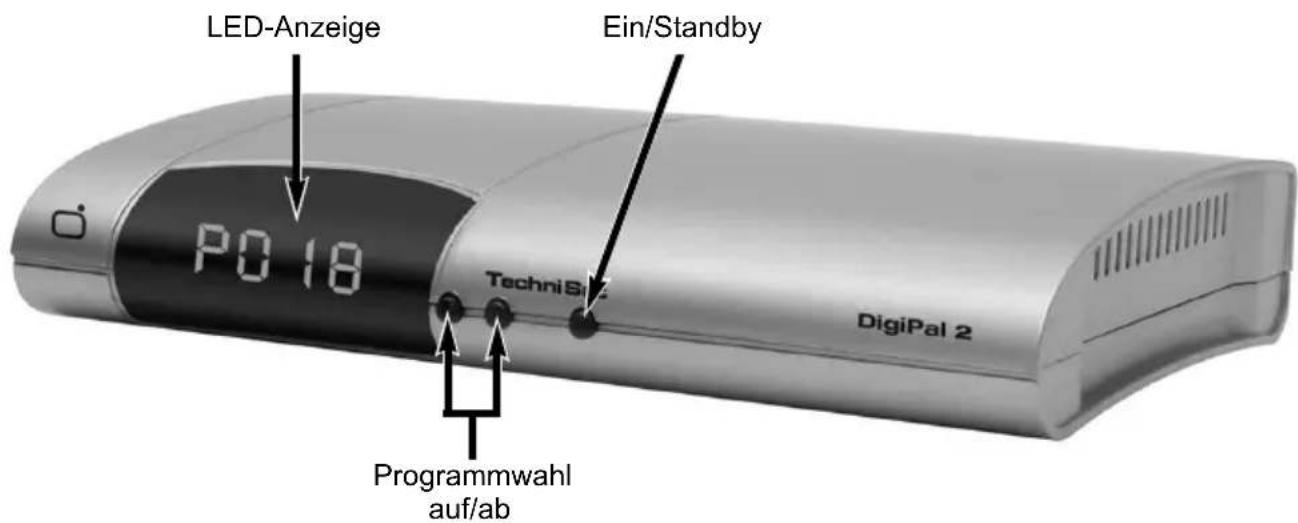

Gerät

8.1.5 Programmlistenverwaltung verlassen 44

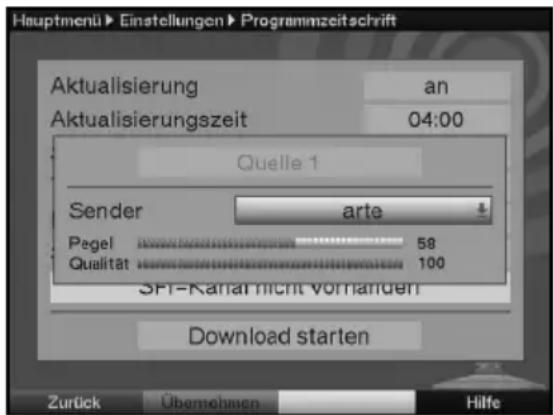

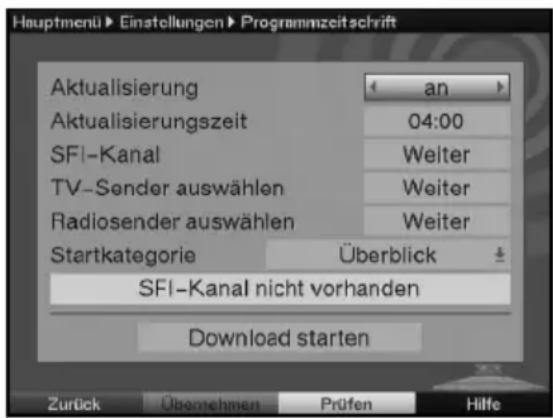

8.2 Programmierung der elektronischen Programmzeitschrift .....45

8.2.1 Programmierung der elektronischen Programmzeitschrift aufrufen .....45

8.2.2 Aktualisierung ....46

8.2.3 Aktualisierungszeit 46

8.2.4 SFI-Kanal 46

8.2.5 Ladevorgang manuell starten .....46

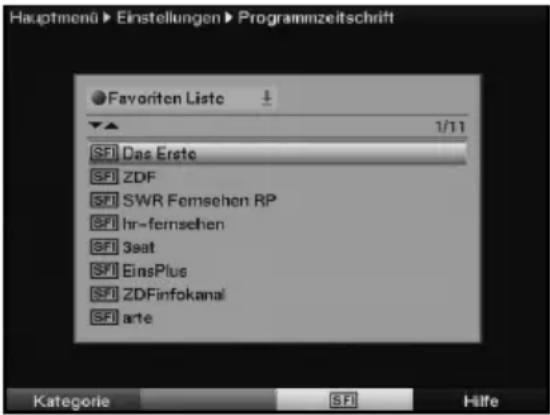

8.2.6 Sender auswählen 47

8.2.7 Startkategorie 48

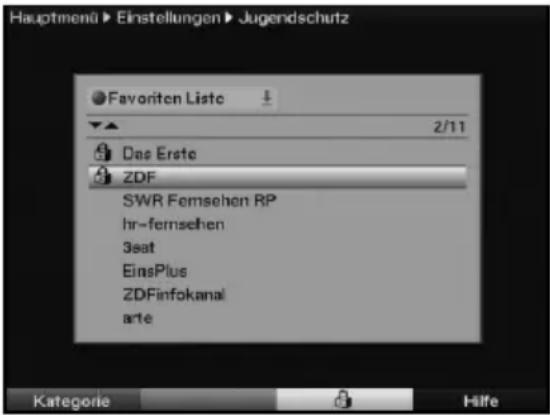

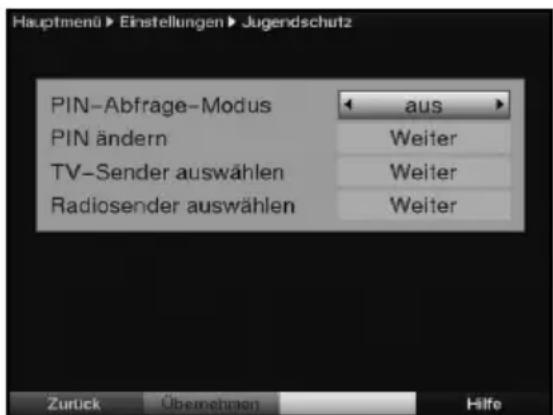

8.3 Jugendschutz 49

8.3.1 Jugendschutzmenü aufrufen .....49

8.3.2 Modus 49

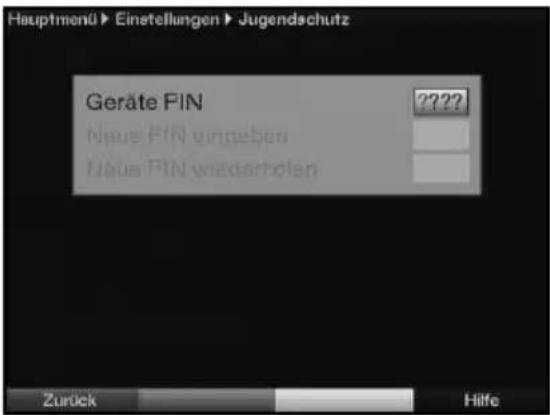

8.3.3 Geräte-PIN ändern .....50

8.3.4 Sender auswählen 51

8.3.5 Jugendschutzmenü verlassen ....51

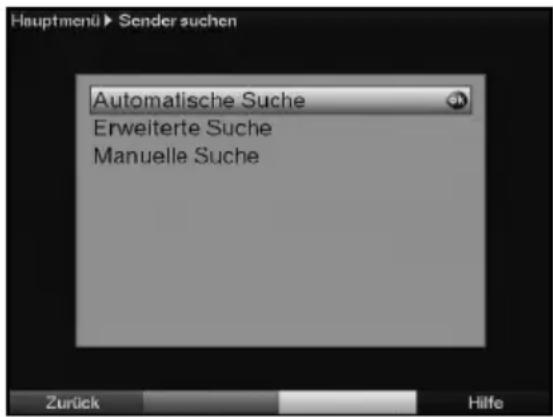

8.4 Programmsuche ....52

8.4.1 Programmsuche aufrufen .....52

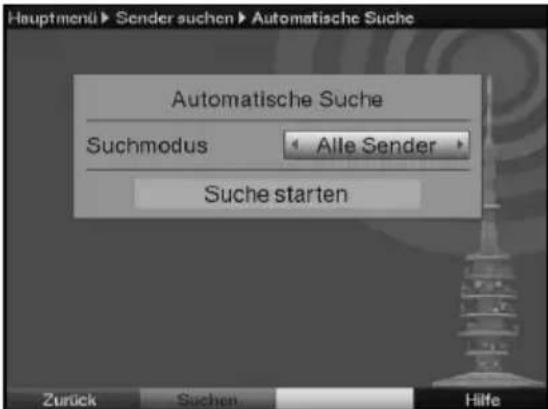

8.4.2 Automatische Suche ....53

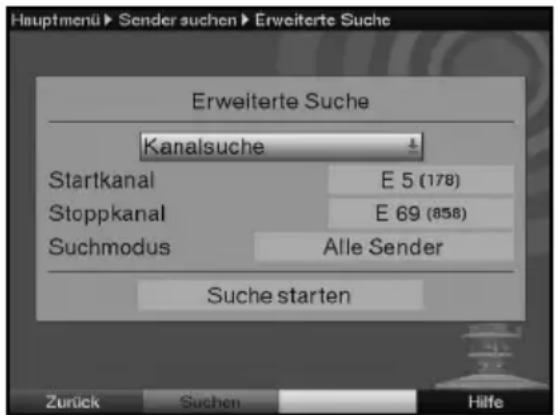

8.4.3 Erweiterte Suche ....54

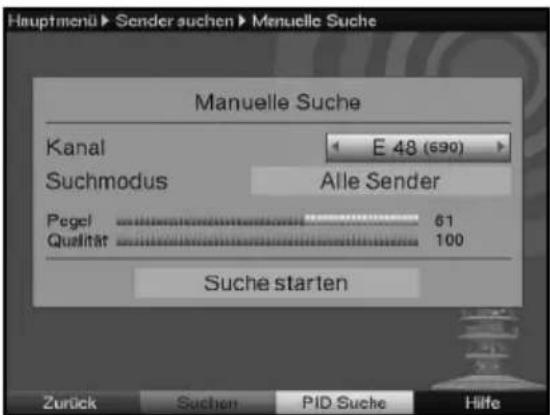

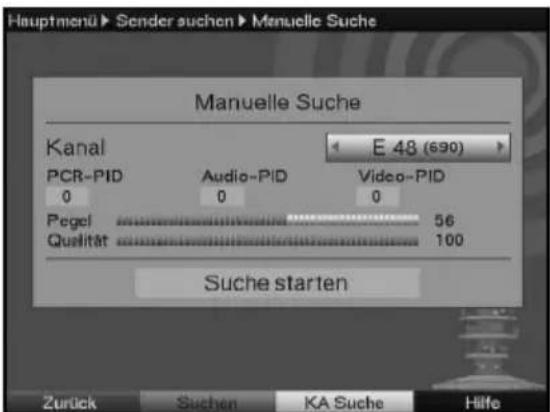

8.4.4 Manuelle Suche .55

8.4.5 Suchlauf starten ....56

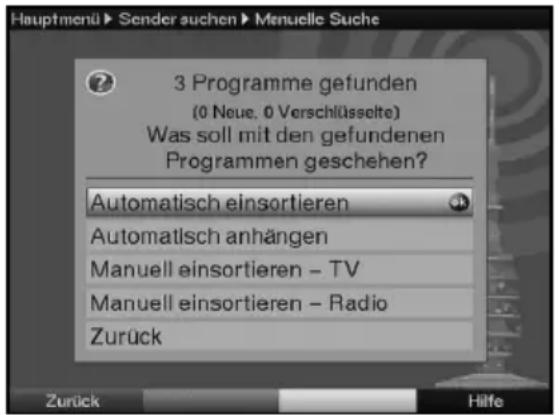

8.4.6 Nach dem Suchlauf .....56

8.4.7 Programmsuche verlassen .....57

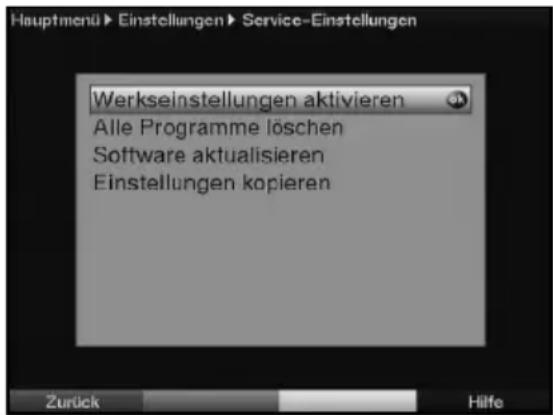

8.5 Service-Einstellungen 57

8.5.1 Service-Einstellungen aufrufen 57

8.5.2 Werkseinstellung aktivieren ....58

8.5.3 Alle Programme löschen .....58

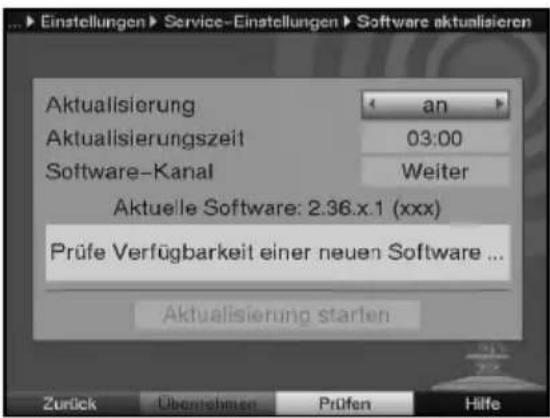

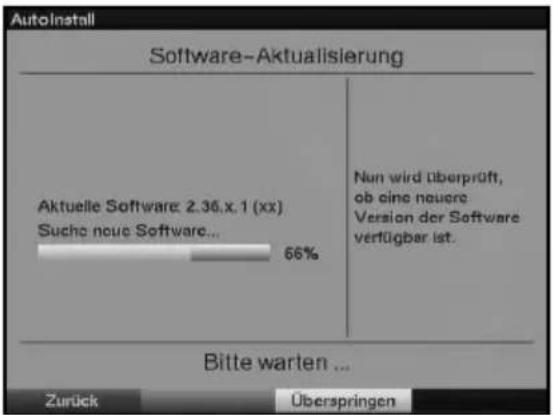

8.5.4 Software-Aktualisierung 59

8.5.5 Kopieren der Einstellungen .....61

8.5.6 Service-Einstellungen verlassen ....61

8.6 Systemkonfiguration 61

9 Technische Begriffe ....61

10 Technische Daten ....63

11 Fehlersuchhilfen....66

12 Stichwortindex ....67

Notizen ....69

3 Bitte zuerst lesen

Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:

1 Digital-Receiver, 1 Netzanschlusskabel,
1 Bedienungsanleitung, 1 Fernbedienung,
1 Garantiekarte, 2 Batterien (1,5V Microzelle).

3.1 Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

- Das Gerät darf nur in gemäßigtem Klima betrieben werden.

• Um eine ausreichende Belüftung zu gewährleisten, stellen Sie das Gerät auf einen glatten, ebenen Untergrund und legen keine Gegenstände auf den Deckel des Gerätes. Hier befinden sich Lüftungsschlitze, durch die Wärme aus dem Inneren entweicht.
• Stellen Sie keine brennenden Gegenstände, z. B. brennende Kerzen, auf das Gerät.

- Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z. B. Vasen, darauf. Ist Wasser in das Gerät gelangt, sofort den Netzstecker ziehen und den Service verständigen.

- Keine Heizquellen in der Nähe des Gerätes betreiben, die das Gerät zusätzlich erwärmen.

• Keine Gegenstände durch die Lüftungsschlitze stecken.
• Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

das Stromkabel bzw. der Netzstecker ist beschädigt
das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
bei erheblichen Fehlfunktionen
bei starken äußeren Beschädigungen

3.2 Betriebspausen

Während eines Gewitters oder bei längeren Betriebspausen (z. B. Urlaub) sollte das Gerät vom Netz getrennt werden und das Antennenkabel entfernt werden.

Bevor Sie das Gerät vom Netz trennen, sollten Sie es zunächst in Standby schalten und warten bis im Display die Uhrzeit angezeigt wird.

3.3 Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten "On Screen Display" (Bildschirmeinblendungen) wird die Bedienung des Digital-Receivers vereinfacht und die Anzahl der Fernbedienungstasten verringert.

Alle Funktionen werden auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden.

Zusammengehörende Funktionen sind als "MENÜ" zusammengefasst. Die angewählte Funktion wird hervorgehoben.

In der unteren Zeile sind durch Farbbalken die "Funktionstasten" rot, gelb, grün und blau dargestellt. Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch Drücken der entsprechend gefärbten Taste ("Multifunktionstaste") auf der Fernbedienung ausgelöst werden. Die "Funktionstasten" sind nur aktiv, wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist.

Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser Bedienungsanleitung fett gedruckt.

Hilfe: Sofern vorhanden, kann in den Menüs durch Drücken der blauen Funktionstaste ein Hilfetext ein- bzw. ausgeblendet werden.

3.4 Fernbedienung / Batteriewechsel

Öffnen Sie den Deckel des Batteriefaches auf der Rückseite der Fernbedienung durch leichten Druck auf die markierte Stelle und schieben Sie den Deckel dabei in Pfeilrichtung.
Die mitgelieferten Batterien unter Beachtung der richtigen Polung (Kennzeichnung im Batteriefach sichtbar) einlegen.
Batteriefach wieder schließen.

3.5 Stromverbrauch im Standby und im Betrieb

Der Stromverbrauch des Gerätes hängt sowohl im Standby als auch im Betrieb von den von Ihnen vorgenommenen Einstellungen und den genutzten Funktionen ab.

Da sich das Gerät während des automatischen Softwaredownloads (Punkt 8.5.4) und der SFI-Aktualisierung (Punkt 8.2.3) für den jeweiligen Zeitraum nicht komplett im Standbybetrieb befindet, kann durch das Deaktivieren der Funktionen der Stromverbrauch gesenkt werden. Ebenso wird der Stromverbrauch auch durch die Schnellstartfunktion (Punkt 6.2.5) sowie die Anzeige der Uhrzeit im Standby (Punkt 6.2.3) beeinflusst.

Ebenso wird der Stromverbrauch durch die Aktivierung der automatischen Standbyschaltung (Punkt 6.2.6) des Receivers reduziert, da diese den Receiver nach der eingestellten Zeit, in der keinerlei Bedienung erfolgte, automatisch abschaltet.

Beachten Sie auch die angegebenen Punkte sowie die Technischen Daten (Punkt 10).

3.6 Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar.

Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

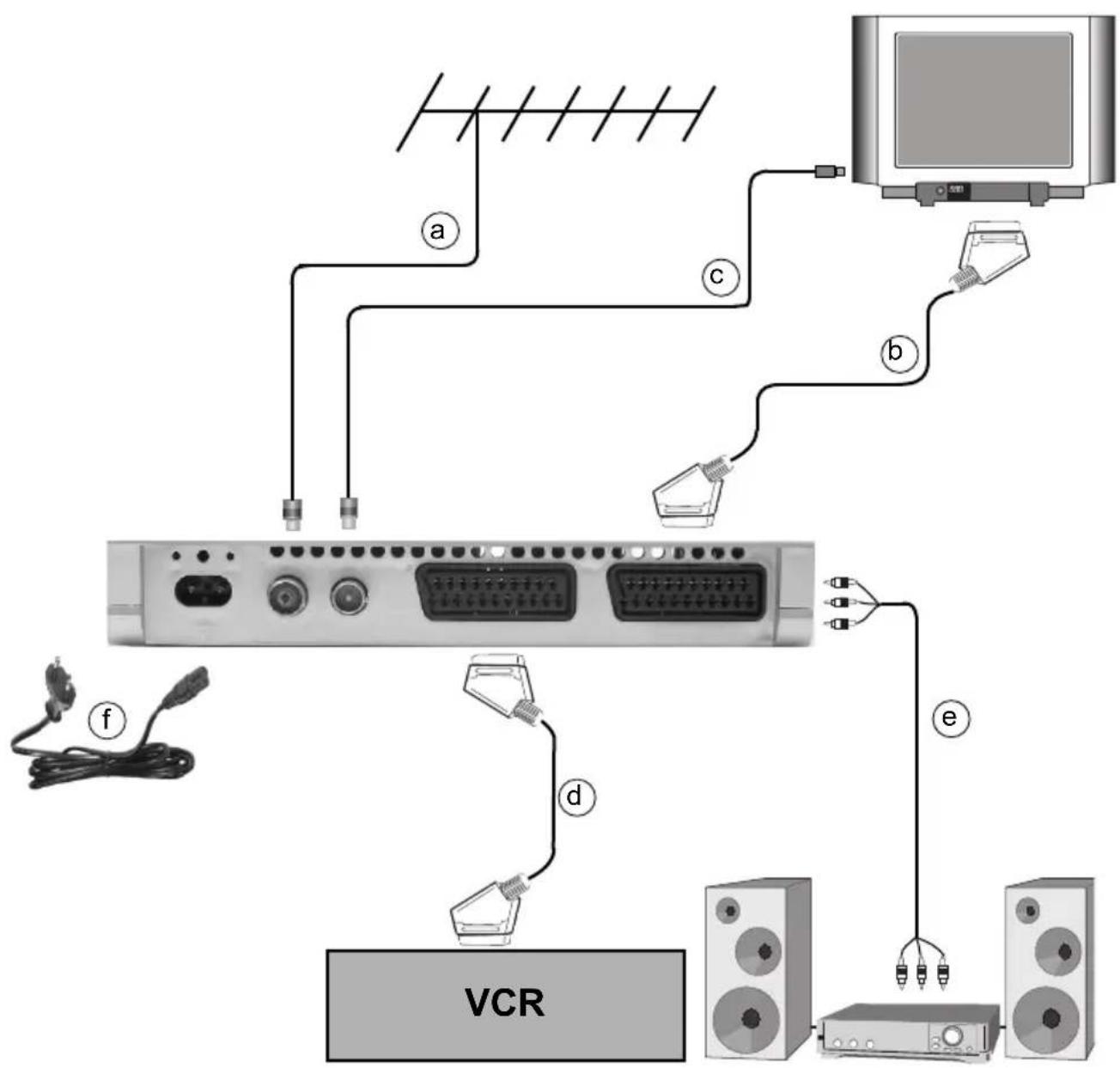

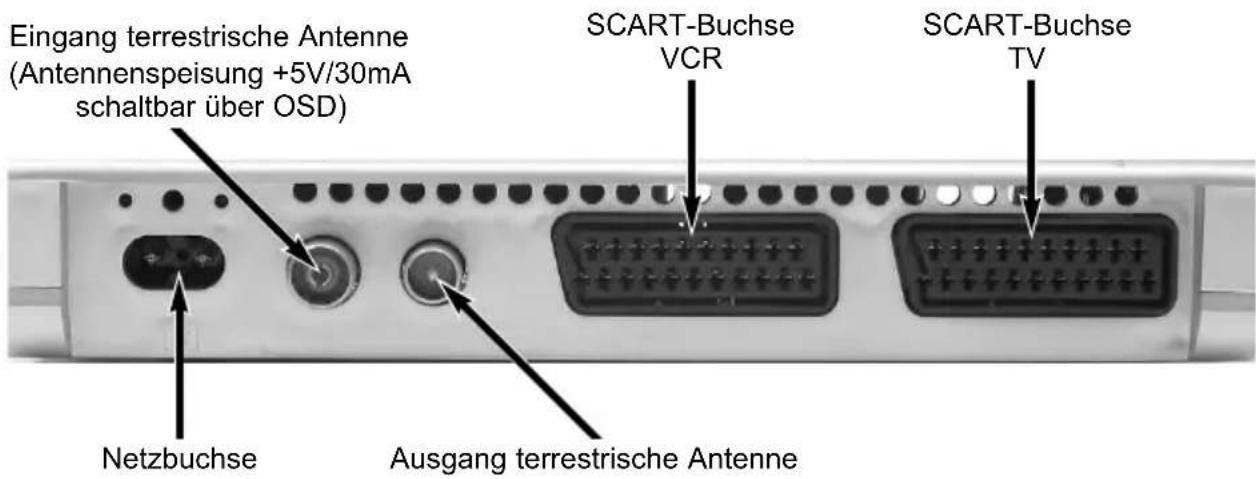

4 Anschluss des DVB-Receivers

a Verbindung einer DVB-T-Antenne mit dem Eingang terrestrische Antenne des DVB-T-Empfängers.

b Scartverbindung des DVB-Receivers (Scart TV) mit dem Fernsehgerät.

c Verbindung des Antennenausgangs des DVB-T Receivers mit dem Antenneneingang des Fernsehgerätes.

d Scartverbindung eines Videogerätes mit der VCR-Scartbuchse des DVB- Receivers.

e Verbindung der Audioausgänge mit einer HiFi-Anlage.

f Netzverbindung.

4.1 Antenne

a Das von der terrestrischen Antenne (Dachantenne oder Zimmerantenne) kommende Kabel verbinden Sie mit dem Eingang terrestrische Antenne des Empfängers. Beachten Sie, bei der Verwendung einer aktiven Antenne muss die Antennenspeisung eingeschaltet werden (Punkt 6.4.1).

4.2 Anschluss an ein Fernsehgerät

b Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-Buchse) durch ein SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerüstet sein, wird dieses beim Einschalten des Digital-Receivers automatisch auf AV und somit auf DVB-T-Betrieb umgeschaltet.

4.3 Videocassettenrekorder (VCR)

d Schließen Sie den Videorekorder an der SCART-Buchse VCR an. Der Videorekorder liefert bei Wiedergabe ein Schaltsignal an den Digital-Receiver. Dadurch gelangt das Videorekorder-Signal automatisch an das TV-Gerät. Liefert Ihr Videorekorder keine Schaltspannung, schalten Sie Ihren Digital-Receiver mit Hilfe der Taste EXTERN auf den externen Eingang AV. Durch erneutes Drücken dieser Taste kehren Sie wieder in den Normalbetrieb zurück.

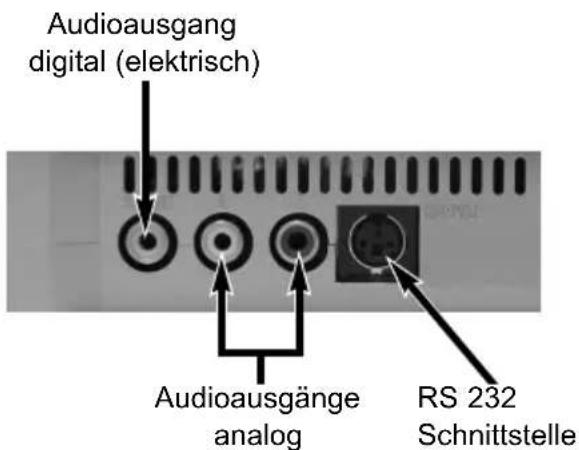

4.4 HiFi-/Surround-Verstärker

Um die bestmögliche Tonqualität zu erreichen, können Sie den Digital-Receiver an einen HiFi-/Surround-Verstärker anschließen.

4.4.1 Analog

e Verbinden Sie dazu die Cinch-Buchsen Audio R und Audio L des Digital-Receivers durch ein geeignetes Kabel mit einem Eingang Ihres HiFi-Verstärkers (z. B. CD oder AUX; Achtung, der Phonoeingang ist nicht geeignet!).

4.4.2 Digital

e Sollte Ihr Verstärker über einen entsprechenden elektrischen Eingang verfügen, so verbinden Sie die Buchse AUDIO OUT DIGITAL elektrisch mit dem elektrischen Eingang Ihres Verstärkers.

Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44,1 und 48 kHz sowie das Dolby Digital-Signal (AC3), falls gesendet, zur Verfügung.

4.5 Netzanschluss

Der Digital-Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden Zerstörungen des Digital-Receivers oder anderer Komponenten ausgeschlossen.

f Nachdem Sie alle Verbindungen hergestellt haben, verbinden Sie den Receiver durch das beiliegende Netzkabel mit einer Steckdose 230 V / 50-60 Hz.

4.6 Serielle Schnittstelle (RS 232)

Die RS 232-Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung mittels PC.

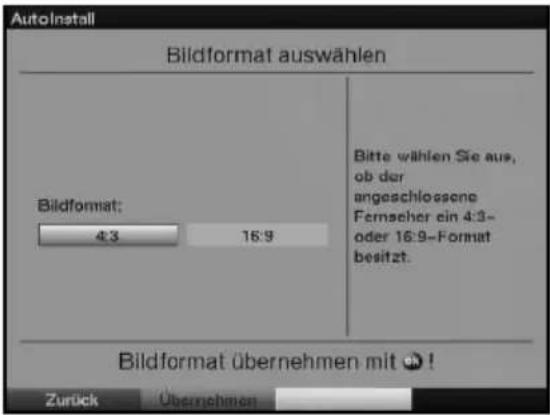

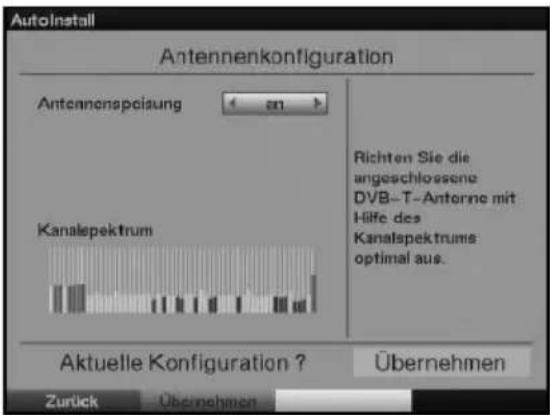

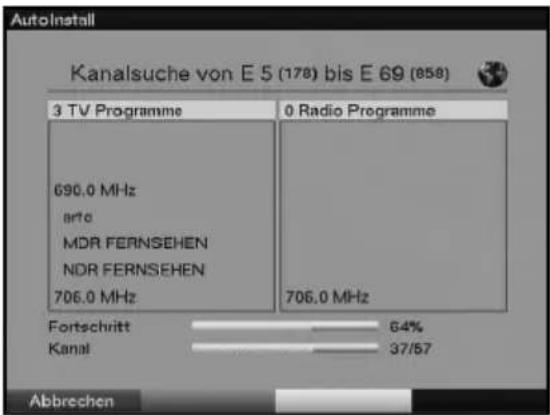

5 Erstinstallation

Nachdem Sie die Sicherheitshinweise durchgelesen haben, und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, schalten Sie nun nach Kapitel 7 das Gerät ein.

Bei der ersten Inbetriebnahme des Gerätes erscheint das Startfenster des Installationsassistenten Autolnstall. Mit Hilfe des Installationsassistenten können Sie auf einfache Art und Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen.

Im Startfenster des Installationsassistenten können Sie die Erstinstallation durch Drücken der roten Funktionstaste abbrechen.

In den folgenden Installationsschritten können Sie die vorgenommenen Einstellungen mit Hilfe der grünen Funktionstaste übernehmen und Sie gelangen zum jeweils folgenden Installationsschritt.

Durch Drücken der roten Funktionstaste gelangen Sie zum jeweils vorhergehenden Installationsschritt, dadurch können Sie Fehleingaben jederzeit korrigieren.

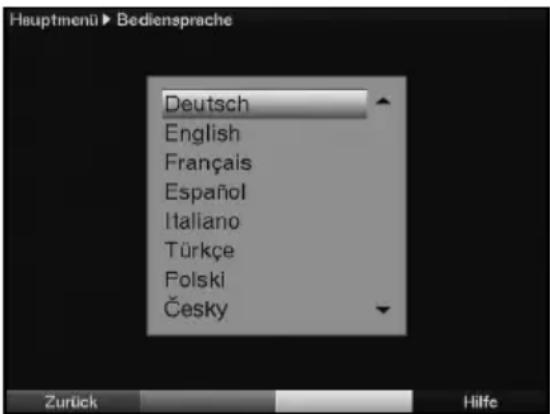

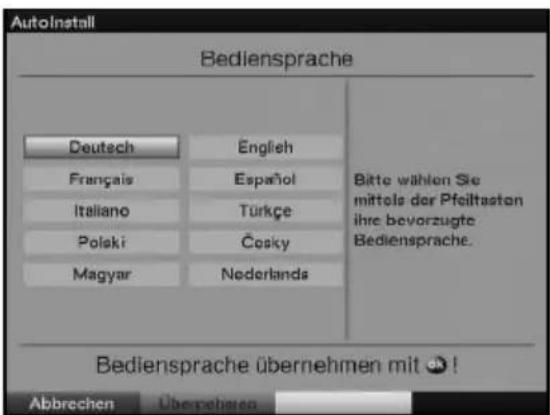

Bediensprache

Markieren Sie mit den Pfeiltasten die gewünschte Bediensprache und bestätigen Sie mit der grünen Funktionstaste Übernehmen.

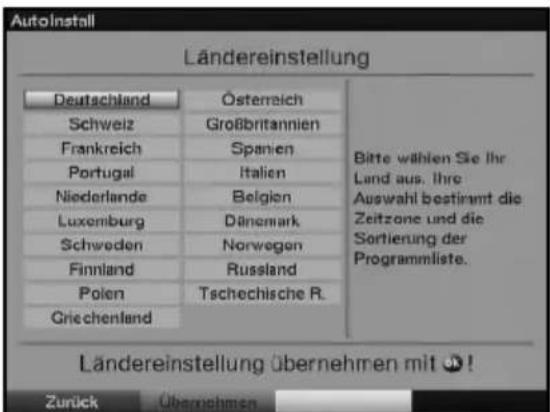

Ländereinstellung

Wählen Sie mit den Pfeiltasten das Land aus, indem das Gerät betrieben wird. Entsprechend Ihrer Auswahl wird die automatische Einstellung der Uhrzeit sowie die Sortierung der Programmliste vorgenommen.

Bestätigen Sie mit der grünen Funktionstaste Übernehmen, um die Auswahl zu übernehmen und zur Auswahl des Bildformates zu gelangen.

Bildformat

Stellen Sie mit Hilfe der Pfeiltasten rechts/links das Bildformat des angeschlossenen Fernsehgerätes ein.

Entsprechend Ihrer Auswahl erfolgt die automatische Anpassung des Bildes an das Fernsehgerät.

Bestätigen Sie mit der grünen Funktionstaste Übernehmen, um die Auswahl zu übernehmen und zur Auswahl der Antennensignale zu gelangen.

Antennenkonfiguration

Schalten Sie mit den Pfeiltasten rechts/links die Speisespannung bei Verwendung eine aktiven DVB-T-Antenne an bzw. bei Verwendung einer passiven Antenne aus.
Positionieren Sie nun Ihre Antenne so, dass die Pegelanzeige bei den an Ihrem Standort empfangbaren Kanälen einen maximalen Ausschlag zeigen.

Bestätigen Sie mit der grünen Funktionstaste Übernehmen, um die Einstellung zu übernehmen und zur Sendersuche zu gelangen.

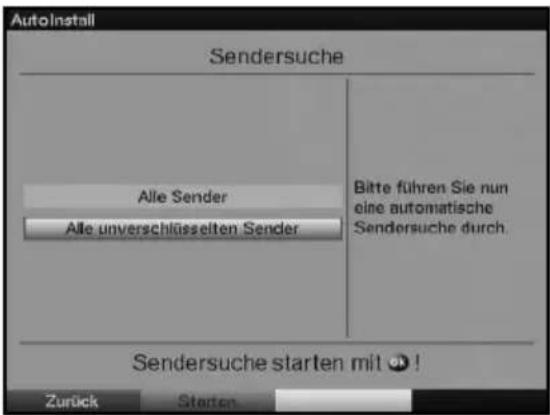

Sendersuche

Markieren Sie mit den Pfeiltasten auf/ab das Feld Alle Sender, wenn Sie frei empfangbare und verschlüsselte Programme suchen möchten, oder Alle unverschlüsselten Sender, wenn Sie nur freie Programme suchen möchten.

Indem Sie die Suche mit der Taste OK bestätigen, wird ein automatischer Sendersuchlauf durchgeführt. Dabei wird der gesamte Empfangsfrequenzbereich nach digitalen Programmen abgesucht. Dieser Vorgang kann einige Minuten dauern. Beachten Sie bitte weitere Bildschirmeinblendungen.

Werden bei Verwendung einer aktiven Antenne keine Programme oder nicht alle am Standort verfügbaren Programme gefunden, müssen Sie wie zuvor oder wie in Punkt 6.4.1 beschrieben die Antennenspeisung einschalten.

Software-Aktualisierung

Nachdem der Suchlauf durchgeführt wurde, überprüft der Digital-Receiver, ob eine neue Software für das Gerät zur Verfügung steht.

Falls eine neue Software verfügbar ist, können Sie ein automatisches Software-Update durchführen.

Wählen Sie mit den Pfeiltasten rechts/links Aktualisieren aus und bestätigen Sie mit OK.

Nun wird die neue Software für Ihr Gerät heruntergeladen. Dieser Vorgang kann einige Minuten dauern.

SFI-Daten laden

Ihr Digital-Receiver verfügt über eine elektronische Programmzeitschrift SFI (SiehFern Info). Damit die Daten dieser elektronischen Programmzeitschrift dargestellt werden können, muss Ihr Receiver zunächst die SFI-Daten laden.

Dazu startet Ihr Receiver, nachdem die Sendersuche bzw. evtl. Softwareaktualisierung abgeschlossen ist, automatisch mit dem Laden der SFI-Daten. Dieser Vorgang dauert einige Minuten.

Wenn Sie das Laden der SFI-Daten nicht abwarten möchten, können Sie den Vorgang überspringen. Drücken Sie dazu die gelbe Funktionstaste Überspringen. Die SFI-Daten werden dann in der folgenden Nacht automatisch aktualisiert bzw. Sie können diese auch jederzeit manuell aktualisieren (siehe Punkte 7.11.1 und 8.2.3).

Beenden des Installationsassistenten

Bestätigen Sie den Hinweis mit OK, um zum Normalbetrieb zu gelangen.

6 Einstellungen

Nachdem Sie nun Ihren neuen Digital-Receiver angeschlossen und in Betrieb genommen haben, können Sie, falls erforderlich, den Digital-Receiver für Ihre Anwendung optimieren.

6.1 Bediensprache

Unter diesem Menüpunkt haben Sie die Möglichkeit, die Menüsprache entsprechend Ihren Wünschen einzustellen. Zum Verändern der Bediensprache gehen Sie wie folgt vor:

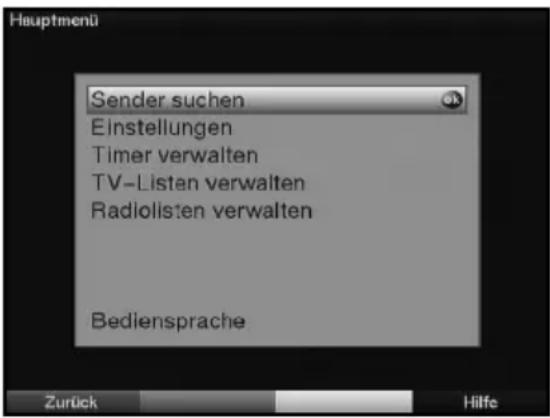

Rufen Sie mit der Taste Menü das Hauptmenü auf.

Wählen Sie nun die Menüzeile Bediensprache, indem Sie diese mit Hilfe der Pfeiltasten auf/ab markieren.
Bestätigen Sie mit OK. Es erscheint das Untermenü Bediensprache.

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Sprache.
Speichern Sie die Eingabe durch Drücken der Taste OK.
Durch Drücken der Taste Zurück, kehren Sie in das Hauptmenü zurück, ohne die Auswahl zu speichern.

6.2 Grundeinstellungen

Um Ihren DVB-Receiver optimal zu nutzen, können Sie diesen noch auf Ihre individuelle Anwendung einstellen.

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK.

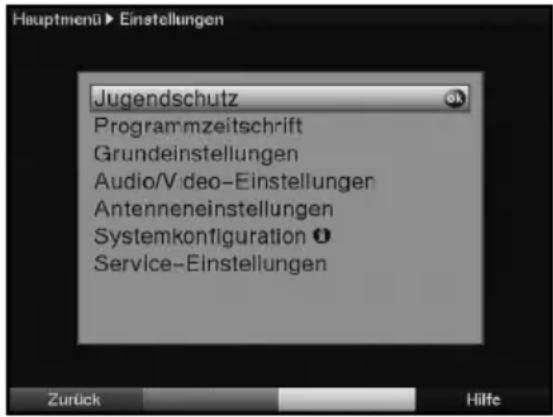

Es erscheint das Untermenü Einstellungen.

Markieren Sie nun die Zeile Grundeinstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie mit OK. Es erscheint das Menü Grundeinstellungen.

Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern.

Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es können folgende Einstellungen vorgenommen werden.

6.2.1 Land

Durch diese Funktion erfolgt automatisch die Umstellung für die Sommer- und Winterzeit sowie die Auswahl GMT-Zeitdifferenz.

Öffnen Sie in dieser Zeile durch Drücken der Taste OK die Auswahl, der zur Verfügung stehenden Länder.
Wählen Sie mit den Pfeiltasten auf/ab das Land aus, in dem das Gerät betrieben wird.
Bestätigen Sie Ihre Auswahl durch Drücken der Taste OK.

6.2.2 Zeitdifferenz GMT (Std.)

Ihr Gerät ist mit einer Uhr ausgestattet. Diese wird über das Empfangssignal auf Greenwich Mean Time synchronisiert.

Sofern unter Land (Punkt 6.2.1) die Einstellung benutzerdefiniert gemacht wurde, müssen Sie lediglich die GMT-Zeitdifferenz entsprechend Ihrer Ortszeit korrigieren. Für Deutschland beträgt diese Differenz +1 Stunde, in der Sommerzeit +2 Stunden.

Öffnen Sie in dieser Zeile durch Drücken der Taste OK die Auswahl, der GMT-Abweichung.

Wählen Sie mit den Pfeiltasten auf/ab die GMT-Differenz aus, die Ihrem Standort entspricht.

Durch Drücken der Taste OK bestätigen Sie Ihre Auswahl.

6.2.3 Standby-Uhr

Um die Leistungsaufnahme Ihres Gerätes im Standby-Betrieb zu verringern, haben Sie die Möglichkeit, die Anzeige der Uhrzeit im Display auszuschalten.

In dieser Zeile können Sie mit den Pfeiltasten rechts/links den Modus der Standby-Uhr auf an oder aus einstellen.

6.2.4 Fernbediencode

Ihr Digital-Receiver kann sowohl Fernbedienoption SAT1 als auch mit der Fernbedienoption SAT2 bedient werden. Dies ermöglicht es z. B. zwei gleiche Geräte in einem Raum zu betreiben und diese getrennt, ohne gegenseitige Beeinflußung, zu bedienen. Dazu wird Gerät 1 mit dem Fernbediencode SAT1 betrieben und Gerät 2 mit dem Fernbediencode SAT2.

Betätigen Sie in dieser Zeile eine Taste SAT1 oder SAT2, halten Sie diese gedrückt und drücken Sie zusätzlich noch die Taste OK.

6.2.5 Schnellstart

In dieser Zeile schalten Sie den Schnellstart ein oder aus. Wenn der Schnellstart eingeschaltet ist, startet Ihr Gerät schneller aus dem Standby heraus, dafür erhöht sich jedoch der Standby-Stromverbrauch.

Schalten Sie den Schnellstart mit Hilfe der Pfeiltasten rechts/links aus oder an.

6.2.6 Auto-Standby

Die automatischen Standby-Schaltung schaltet das Gerät nach der eingestellten Zeit automatisch in Standby, sofern innerhalb dieser Zeit keine Bedienung des Gerätes stattgefunden hat.

Schalten Sie die Funktion mit den Pfeiltasten rechts/links aus oder an.

Ist die Funktion angeschaltet, so können Sie in der nächsten Zeile mit Hilfe der Zifferntasten die Zeit eingeben, nach der das Gerät ohne vorgenommene Bedienung automatisch abgeschaltet werden soll.

Einstellungen übernehmen

Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie folgt vor:

Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenommenen Änderungen gespeichert und Sie kehren zum vorhergehenden Menü zurück.

alternativ:

Drücken Sie die rote Funktionstaste Zurück. Nun erscheint eine Abfrage.

Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die Änderungen übernehmen möchten und bestätigen Sie mit OK. Sie kehren nun zum vorhergehenden Menü zurück.
Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück. Die Einstellungen werden nicht gespeichert.

6.3 Audio/Videoeinstellungen

Um Ihren Digital-Receiver auf Ihr Fernsehgerät zu optimieren, können Sie weitere Einstellungen im Menü Audio/Video-Einstellungen vornehmen.

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Untermenü Einstellungen.

Markieren Sie nun die Zeile Audio/Video-Einstellungen mit Hilfe der Pfeiltasten auf/ab.

Bestätigen Sie mit OK. Es erscheint das Menü Audio/Video-Einstellungen.

Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es können folgende Einstellungen vorgenommen werden.

6.3.1 Bildformat

Stellen Sie mit Hilfe der Pfeiltasten links/rechts entsprechend des Bildformates Ihres TV-Gerätes 4:3 oder 16:9 ein.
Mit dieser Funktion wird automatisch das Bildformat an Ihr Fernsehgerät angepasst.

6.3.2 Sprache (Audiosignal)

Öffnen Sie in dieser Zeile durch Drücken der Taste OK die Auswahl, der verfügbaren Audiosprachen.
Wählen Sie mit den Pfeiltasten auf/ab Ihre Vorzugssprache aus und bestätigen Sie mit OK.
Durch diese Funktion wird nach dem Einschalten des Receivers automatisch die gewählte Sprache eingestellt, sofern diese von dem jeweiligen Programm gesendet wird.
Beachten Sie, dass nach dem Umstellen der Audiosprache gemäß Punkt 7.4 für den Zeitraum der aktuellen Betriebsphase diese Sprache vorrangig ausgewählt wird.
Durch das Aus- und wieder Einschalten des Gerätes oder durch das Zurückstellen der Sprache nach Punkt 7.4 wird wieder die unter diesem Punkt eingestellte Audiosprache automatisch ausgewählt.

6.3.3 Sprache (Untertitel)

Sie können mit Ihrem DVB-Receiver Untertitel darstellen. Diese werden, sofern die festgelegte Sprache gesendet wird, automatisch eingeblendet.

Ist die Funktion nicht eingeschaltet, können Untertitel wie in Punkt 7.10 beschrieben manuell einschaltet werden. Untertitel werden durch die Einblendung Untertitelauswahl signalisiert. Beachten Sie auch der Bedienungsanleitung.

Öffnen Sie in dieser Zeile durch Drücken der Taste OK die Auswahl, der verfügbaren Untertitelsprachen.
Wählen Sie mit den Pfeiltasten auf/ab die Untertitelsprache aus, welche, sofern gesendet, automatisch auf dem Bildschirm erscheinen soll.
Durch Drücken der Taste OK bestätigen Sie Ihre Auswahl.

6.3.4 TV-SCART-Modus

Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts entsprechend Ihres TV-Gerätes FBAS, RGB oder S-Video ein. Für Standard-Geräte stellen Sie FBAS ein.

6.3.5 Dolby Digital (AC3)

Diverse Filme werden im Dolby Digital Format ausgestrahlt. Dieses wird durch das Dolby-Zeichen im Infofenster nach dem Einstellen eines Programms angezeigt.

Sollten Sie über einen Dolby Digital 5.1- Kanal-Verstärker verfügen, können Sie, falls gesendet, entsprechende Filme in 5.1-Kanal-Dolby-Digital-Sound hören. Voraussetzung hierfür ist lediglich die Verbindung des Ausgangs AUDIO OUT DIGITAL elektrisch (siehe Punkt 4.4.2) Ihres DVB-Receivers mit dem digitalen Eingang Ihres Dolby Digital 5.1-Kanal-Verstärkers.

Wird eine Sendung im Dolby Digital Sound ausgestrahlt, so wird diese, sofern die Funktion Dolby Digital (AC3) eingeschaltet (an) ist, automatisch im Dolby Digital-Format wiedergegeben.

Ist die Funktion nicht eingeschaltet (aus), kann der Dolby Digital Sound manuell eingeschaltet werden. Beachten Sie dazu auch Punkt 7.4 der Bedienungsanleitung.

Einstellungen übernehmen

Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie folgt vor:

Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenommenen Änderungen gespeichert und Sie kehren zum vorhergehenden Menü zurück.

alternativ:

Drücken Sie die rote Funktionstaste Zurück. Nun erscheint eine Abfrage.

Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die Änderungen übernehmen möchten und bestätigen Sie mit OK. Sie kehren nun zum vorhergehenden Menü zurück.

Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück. Die Einstellungen werden nicht gespeichert.

6.4 Antenneneinstellungen

Unter diesem Menüpunkt können Sie die Antennenspeißung an- bzw. ausschalten sowie die Antenne mit Hilfe der Signalstärkeanzeige optimal ausrichten.

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Wählen Sie nun die Menüzeile Einstellungen, indem Sie diese mit Hilfe der Pfeiltasten auf/ab markieren.
Bestätigen Sie mit OK.

Es erscheint das Untermenü Einstellungen.

Markieren Sie nun die Menüzeile Antenneneinstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie mit OK.

Es erscheint das Menü Antennenjustage.

6.4.1 Antennenspeisung 5V

Bei der Verwendung einer aktiven Antenne ist es notwendig die Antennenspeisung (5V/30mA) anzuschalten. Dadurch wird die Antenne über den Eingang terrestrische Antenne gespeist.

Schalten Sie in dieser Zeile mit Hilfe der Pfeiltasten rechts/links die Antennenspeisung an oder aus.

Beachten Sie:

Bei einer Überlastung oder einem Kurzschluss der Antennenspeisung wird diese automatisch abgeschaltet. Beseitigen Sie in diesem Fall den Fehler und schalten Sie die Antennenspeisung anschließend erneut ein.

6.4.2 Antennenjustage

Unter der Menüzeile Antennenspeisung sehen Sie ein Kanalspektrum. In diesem Kanalspektrum wird für jeden Kanal die entsprechende Signalstärke angezeigt.

Positionieren Sie nun die Antenne so, dass die Signalstärkebalken für die an Ihrem Standort empfangbaren Kanälen einen möglichst hohen Ausschlag anzeigen.

roter Balken schlechter Empfang

gelber Balken guter Empfang

grüner Balken sehr guter Empfang

7 Bedienung

7.1 Ein- und Ausschalten

Schalten Sie den Digital-Receiver durch Drücken der Taste Ein/Standby am Gerät oder auf der Fernbedienung ein.
Durch nochmaliges Drücken dieser Taste am Gerät oder auf der Fernbedienung schalten Sie das Gerät wieder aus.
Das Gerät ist nun im Bereitschaftsbetrieb (Standby), dabei wird (sofern in Punkt 6.2.3 aktiviert) im Display des Gerätes die Uhrzeit eingeblendet. Sollte die Uhrzeit nicht angezeigt werden, muss diese vom Gerät noch eingelesen werden. Schalten Sie dazu das Gerät ein und empfangen Sie für ca. 30 Sekunden z. B. ZDF, um die Uhrzeit automatisch einzulesen.

7.2 Programmwahl

7.2.1 Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab am Receiver oder auf der Fernbedienung jeweils um einen Programmplatz auf oder ab.

7.2.2 Mit Hilfe der Zehnertastatur

Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.

Zum Beispiel:

1 für Programmplatz 1

1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.

Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleunigen.

7.2.3 Mit Hilfe des Navigators (Programmliste)

> Drücken Sie die Taste OK.

Es erscheint nun der Programmlisten-Navigator. Im TV-Betrieb erscheinen nur TV- und im Radiobetrieb nur Radioprogramme. Das momentan eingestellte Programm ist markiert.

Nun können Sie mit den Pfeiltasten das gewünschte Programm markieren.

Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile und mit den Pfeiltasten links/rechts jeweils um eine Seite aufwärts bzw. abwärts.

Durch Drücken der Taste OK wird das markierte Programm eingestellt.

7.2.3.1 Liste auswählen

Um das Auffinden von Programmen zu erleichtern, verfügt Ihr Gerät über verschiedene Programmlisten. Sie können Ihre Favoritenliste (siehe Punkt 8.1) auswählen oder sich die Programme in der alphabetisch sortierten Gesamtliste oder nach Anbietern sortiert anzeigen lassen.

Drücken Sie die Taste OK.

Es erscheint die aktive Programmliste.

Nun können Sie mit Hilfe der Taste Option ein Fenster mit den Programmlistentypen (TV- bzw. Radio-Liste, Anbieterlisten und Gesamtliste) öffnen.

Wählen Sie mit Hilfe der Pfeiltasten auf/ab z. B. den Programmlistentyp Gesamtliste aus.

Duch Bestätigen Sie mit OK erscheint die alphabetisch sortierte Gesamtliste.

Nun können Sie wie zuvor beschrieben das gewünschte Programm auswählen.

7.2.4 Aufrufen gesperrter Programme

Wird ein Programm eingestellt, welches durch die Kindersicherung gesperrt ist, erscheint die Meldung Geräte PIN auf dem Bildschirm.

Geben Sie mit Hilfe der Zehnertastatur Ihren Geräte PIN-Code ein. Das gewünschte Programm wird eingestellt.

Haben Sie unter Punkt 8.3.2 die Einstellung Einmal gewählt, wird der PIN-Code beim Einschalten eines gesperrten Programmes immer abgefragt. Um den Bedienkomfort zu erhöhen, müssen Sie den PIN-Code in einer Betriebsphase jedoch nur einmal eingeben.

7.2.5 Rückkehr zum zuletzt eingestellten Programm

Durch Drücken der Taste Zurück auf der Fernbedienung wird das zuletzt eingestellte Programm wieder eingestellt.

Drücken Sie die Taste erneut, wird wieder das zuvor gesehene Programm eingestellt.

7.2.6 Infobox

Nach jedem Programmwechsel erscheint eine Infobox mit folgenden Informationen.

1 Fortschrittsbalken (zeigt an, wie weit eine Sendung bereits fortgeschritten ist)
2 Anfangs- und Endzeit der aktuellen Sendung
3 EPG-Genre
4 Titel der laufenden Sendung
5 Programmplatz
6 Aktuelle Uhrzeit
7 Programmname
8 Gewählter Listentyp
9 Weitere Programmeigenschaften wie z. B. für Videotext, für 16/9 Sendung, für verschlüsselte Programme

Beachten Sie, dass einige dieser Informationen nur angezeigt werden können, wenn diese von der Sendeanstalt ausgestrahlt werden.

7.2.7 Uhr und Programminfo anzeigen

Durch Drücken der Taste Info wird die zuvor beschriebene Infobox erneut für einige Sekunden eingeblendet.

7.2.8 Weitere Programminformationen

Sofern gesendet, können Sie durch die Funktion Programminfo weitere Programminformationen zu dem eingeschalteten Programm erhalten.

Durch zweimaliges Drücken der Taste Info wird ein weiteres Infofenster geöffnet. Es wird nun zusätzlich zu den zuvor beschriebenen Informationen eine erweiterte Sendungsinformation für das derzeitige Programm dargestellt.

Längere Infotexte können mit den Pfeiltasten auf/ab zeilenweise verschoben werden.
Sofern gesendet, wird durch erneutes Drücken der Taste Info die nachfolgende Sendung angezeigt.
Durch erneutes Drücken der Taste Info wird die Einblendung wieder abgeschaltet.

7.3 Lautstärkeregelung

Sie haben die Möglichkeit, die Lautstärke Ihres Digital-Receivers zu regeln. Dieses erleichtert den Umgang mit dem Receiver, da Sie somit alle wichtigen Funktionen auf einer Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Digital-Receivers wird der Ton mit der zuletzt eingestellten Lautstärke wiedergegeben.

Regeln Sie die Lautstärke Ihres Digital-Receivers mit Hilfe der Taste Lautstärke + lauter und mit Hilfe der Taste Lautstärke - leiser.
Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. durch erneutes Drücken dieser Taste wieder eingeschaltet.

7.4 Auswahl einer anderen Sprache/Tonoption

Wird eine Sendung in mehreren Sprachen oder mit mehreren Tonkanälen ausgestrahlt, wird dies durch folgende Einblendung angezeigt.

7.4.1 Sprache auswählen

Drücken Sie die Taste Option.

Es erscheint nun eine Liste der zur Zeit ausgestrahlten Sprachen auf dem Bildschirm.

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Sprache und bestätigen Sie mit OK.

7.4.2 Tonkanal auswählen

Mit Ihrem Digital-Receiver ist auch der Empfang von Monosendungen möglich.

Mit den Pfeiltasten rechts/links können Sie zwischen Mono-Kanal 1 ( ), Mono-Kanal 2 (ond Stereo ( ) wählten.

7.4.3 Dolby Digital (AC3 - Betrieb)

Wird eine Sendung im Dolby Digital Sound ausgestrahlt, wird dieses beim Einschalten der Sendung durch das Dolby-Zeichen in der Infobox angezeigt.

Sofern Sie die Funktion Dolby Digital (AC3) nach Punkt 6.3.5 eingeschaltet haben, wird diese Sendung automatisch in diesem Format wiedergegeben.

Haben Sie die Funktion Dolby Digital (AC3) nicht eingeschaltet, stellen Sie Ihr Gerät wie folgt manuell auf AC3-Betrieb um.

Drücken Sie die Taste Option.

Sofern ausgestrahlt, erscheint nun eine Liste der zur Zeit ausgestrahlten Sprachen und Dolby Digital (AC 3) auf dem Bildschirm.

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Dolby Digital.

Bestätigen Sie mit OK.

Nun können Sie den Beitrag in Dolby-Digital-Sound hören.

Möchten Sie, dass Ihr Gerät Sendungen automatisch in Dolby Digital wiedergibt, so stellen Sie Ihr Gerät wie in Punkt 6.3.5 beschrieben auf automatische AC3 Wiedergabe ein.

7.5 TV/Radioumschaltung

Schalten Sie mit der Taste TV/Radio den Digital-Receiver in den Radiobetrieb. Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um.

Durch erneutes Drücken der Taste TV/Radio wird wieder das zuletzt gesehene Fernsehprogramm eingestellt.

Bitte beachten Sie, dass nicht in jedem DVB-T-Sendegebiet Radioprogramme im DVB-T-Standard ausgestrahlt werden.

7.6 Kanal-Information

Wählen Sie wie unter Punkt 7.2 beschrieben ein Programm aus, zu dem Sie sich die Kanal-Informationen anzeigen lassen möchten.
Durch Drücken der grünen Funktionstaste werden die Daten des eingestellten Kanals angezeigt.

Mit den farbigen Funktionstasten können Sie sich zusätzlich Audio/Video-Informationen, Programm-Informationen und gegebenenfalls Informationen über das verwendete Verschlüsselungssystem (CA) anzeigen lassen.

Verlassen Sie die Info mit der Taste Menü.

7.7 Standbild

Durch Drücken der Taste Stop/Standbild wird das aktuelle Fernsehbild als Standbild wiedergegeben.

Durch nochmaliges Drücken dieser Taste kehren Sie zum Normalbetrieb zurück.

7.8 Sleep-Timer

Stellen Sie durch mehrmaliges Drücken der Taste Sleep-Timer die Abschaltzeit des Receivers von 15 Minuten bis 2 Stunden ein. Nach Ablauf der eingestellten Zeit schaltet der Receiver automatisch in Standby.

7.9 Videotext

7.9.1 Benutzung des Videotextdecoders Ihres Fernsehgerätes

Sofern gesendet, wird der Videotext an Ihr Fernsehgerät weitergegeben. Sollte es bei Ihrem Fernsehgerät zu Störungen kommen, wie zum Beispiel Überlagerung von Videotext und Bildinhalt, sollten Sie Ihren Digital-Receiver auf FBAS-Betrieb (Punkt 6.3.4) einstellen.

7.9.2 Benutzung des internen Videotextdecoders

Alternativ dazu können Sie den integrierten TOP-Videotext-Decoder nutzen, um sich die Informationen anzeigen zu lassen. Beim TOP-Videotext werden alle Textseiten thematisch in Gruppen und Blöcke unterteilt, wodurch der Videotext übersichtlicher wird.

Schalten Sie das Programm ein, von dem Sie sich Videotext-Informationen ansehen möchten.
Durch Drücken der Taste Videotext schalten Sie den Videotext ein.

Geben Sie mit Hilfe der Zehnertastatur die gewünschte Videotextseite ein.

Ihre Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die Videotextseite eingegeben haben, sucht Ihr Gerät die gewünschte Seite.

Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt.

Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar.

Benutzen Sie die rote bzw. grüne Taste, um eine Seite vor- bzw. zurückzublättern.
Durch Drücken der gelben Funktionstaste wird die im gelben Feld angezeigte Videotext-Gruppe aufgerufen.
Durch Drücken der blauen Funktionstaste wird der im blauen Feld angezeigte Videotext-Block aufgerufen.

7.9.2.1 Stoppbetrieb

Durch Drücken der Taste Stop erscheint in der oberen linken Ecke des Videotextfensters der Schriftzug STOP.
Dadurch wird das automatische Weiterblättern der Videotextunterseiten verhindert.
Durch nochmaliges Drücken der Taste Stop schalten Sie den Stoppbetrieb wieder aus.

7.9.2.2 Unterseitenwahl

Sind Videotext-Unterseiten auf einer gewählten Videotextseite vorhanden, so erscheint linkst neben dem Videotext eine Anzeige der bereits geladenen Unterseiten.

Durch Drücken der Taste OK schalten Sie die Auswahl der Videotextunterseiten ein.

Mit Hilfe der Pfeiltasten auf/ab können Sie nun die darzustellende Unterseite auswählen.

Durch erneutes Drücken der Taste OK, schalten Sie die gezielte Darstellung der Unterseiten wieder ab.

7.9.2.3 Mixbetrieb

Durch erneutes Drücken der Taste Videotext schalten Sie den Mixbetrieb (gleichzeitige Darstellung der Videotext-Informationen und des TV-Bildes) ein.

Durch nochmaliges Drücken dieser Taste schalten Sie zurück in den Normalbetrieb.

7.9.2.4 Videotext verlassen

Durch Drücken der Taste Zurück können Sie den Videotext verlassen.

7.10 Untertitel

Werden Untertitel gesendet, wird dieses durch die Einblendung Untertitelauswahl angezeigt. Sofern Sie die Funktion Untertitel (nach Punkt 6.3) eingeschaltet haben, werden diese automatisch dargestellt, vorausgesetzt, dass diese in der ausgewählten Sprache gesendet werden.

Werden Untertitel nur in anderen Sprachen gesendet oder über Videotext ausgestrahlt, können Sie diese wie folgt manuell einschalten.

Drücken Sie die Taste Option (evtl. mehrmals), bis unter dem Eintrag Untertitel eine Auswahltafel mit den gesendeten Untertitel-Sprachen und/oder den Videotextseiten, über die Untertitel ausgestrahlt werden, erscheint.

Markieren Sie die gewünschte Sprache/Videotextseite mit Hilfe der Pfeiltasten auf ab.

Bestätigen Sie mit OK. Nun werden die Untertitel angezeigt.

Beachten Sie, dass diese Funktionen nur vorhanden sind, wenn tatsächlich Untertitel gesendet werden.

7.11 Elektronische Programmzeitschrift SFI (SiehFern Info)

Ihr Digital-Receiver verfügt über eine elektronische Programmzeitschrift. Dadurch können Sie die Programminformationen einzelner oder mehrerer Programme auf dem Bildschirm darstellen.

Sie können sich sehr schnell einen Überblick über die gerade laufenden Sendungen oder über die Sendungen des Tages bzw. der folgenden Tage verschaffen.

Die SFI - Funktionen erlauben Ihnen:

• Informationen über Programminhalte auf dem Bildschirm darzustellen.
• Das Vormerken von Sendungen, die dann zum Sendebeginn automatisch eingeschaltet werden.
• Das Programmieren von Timern.
• Sendungen anhand der Programmart (Genre) zu suchen und einzustellen.

7.11.1 Einlesen der SFI-Daten

Die Programminformationen werden von Ihrem Gerät zu der in Punkt 8.2.3 eingestellten Aktualisierungszeit aktualisiert. Voraussetzung dafür ist, dass sich das Gerät im Standbybetrieb befindet.

Der Einlesevorgang wird im Display durch die Anzeige der bereits eingelesenen SFI-Daten (z. B. 038P für 38%) angezeigt. Ist Ihr Gerät zu dieser Zeit in Betrieb, wird diese Funktion nicht ausgeführt.

Ebenso können Sie unmittelbar nach dem Ausschalten (während das Display 0000 anzeigt) durch Drücken der Taste SFI den Einlesevorgang manuell starten. Während des Einlesevorgangs erscheint im Display die Anzeige der bereits eingelesenen SFI-Daten (z. B. 038P für 38%).

Die Dauer des Einlesevorgangs ist von der Anzahl der einzulesenden Programme abhängig. Es können maximal sieben Tage im Voraus angezeigt werden. Aufgrund der Datenmenge reduziert sich dieser Zeitraum mit steigender Programmanzahl in der elektronischen Programmzeitschrift.

Sie selbst können entscheiden, welche Programme in der "elektronischen Programmzeitschrift" aufgeführt werden sollen. Diese können, wie in Punkt 8.2.6 beschrieben, aufgenommen bzw. entfernt werden.

7.11.2 Einlesevorgang unterbrechen

Der Einlesevorgang kann durch das Einschalten (Taste Ein/Standby) des Digital-Receivers unterbrochen werden. Es stehen dann die SFI-Daten der letzten Aktualisierung zur Verfügung.

7.11.3 Elektronische Programmzeitschrift aufrufen

Schalten Sie den Digital-Receiver und Ihr Fernsehgerät ein.
Drücken Sie die Taste SFI auf der Fernbedienung des Digital-Receivers. Es erscheint nun die elektronische Programmzeitschrift auf dem Bildschirm. Hier werden die von Ihnen festgelegten Programme mit ihren derzeitigen Sendungen dargestellt (siehe dazu auch Punkt 8.2). Nun können Sie sich mit Hilfe der SFI-Funktionen über die Inhalte diverser Sendungen informieren. Außerdem stehen Ihnen die SFI-Funktionen zur Verfügung, um die gewünschte Sendung einstellen, vorzumerken oder in die Timerprogrammierung aufzunehmen.

7.11.4 Jetzt (Tafel mit aktuellen Programminhalten)

Zunächst wird die SFI-Tafel "Jetzt" mit den derzeitig ausgestrahlten Sendungen dargestellt. Der gelbe Balken rechts neben dem Programmnamen zeigt die vergangene Sendezeit der aktuellen Sendung an. Das momentan eingestellte Programm ist markiert. Es stehen Ihnen die SFI-Funktionen (Punkt 7.11.7) zur Verfügung.

Durch Betätigen der Pfeiltasten auf/ab können Sie die Markierung zeilenweise verschieben. Um die Markierung seitenweise zu verschieben (blättern), betätigen Sie die Pfeiltasten rechts/links.
Durch Drücken der gelben Funktionstaste. gelangen Sie zur SFI-Tafel "Danach".

7.11.5 Danach

Mit Hilfe der gelben Funktionstaste können Sie die Tafel "Danach" (anschließende Sendungen) aufrufen. Es stehen die SFI-Funktionen (Punkt 7.11.7) zur Verfügung.

Durch Drücken der gelben Funktionstaste gelangen Sie zur SFI-Tafel "Mehr" (Punkt 7.11.6).

oder

durch Drücken der grünen Funktionstaste bzw. der Taste Zurück zu der vorangegangenen SFI-Tafel "Jetzt".

7.11.6 Mehr

Durch erneutes Drücken der gelben Funktionstaste bei eingeschalteter SFI-Tafel "Danach" erscheint die SFI-Tafel "Mehr".

Auf dieser Tafel erscheint ein zusätzliches Zeitfenster in der Titelzeile. In diesem Zeitfenster wird die Uhrzeit der angezeigten SFI-Tafel angezeigt.

Es stehen die SFI-Funktionen (Punkt 7.11.7) zur Verfügung.

Durch Drücken der gelben Funktionstaste wird um die im gelben Farbfeld angezeigte Zeit weitergeblättert.
Durch Festhalten der gelben Funktionstaste wird durchgehend weitergeblättert. Zur besseren Übersicht wird dabei eine Uhr eingeblendet.
Durch Drücken bzw. Festhalten der grünen Funktionstaste können Sie die Tafeln entsprechend wieder zurückblättern.
Durch Drücken der Taste Zurück kehren Sie wieder zur Tafel "Danach" zurück.

Am unteren Bildrand sind die einzelnen Wochentage dargestellt. Stehen für die folgenden Tage Informationen zur Verfügung, sind die entsprechenden Felder markiert.

Um eine Vorschau über einen gewünschten Tag zu erhalten, drücken Sie die dem Wochentag entsprechende Zifferntaste der Zehnertastatur.

7.11.7 SFI - Funktionen

Um die folgenden SFI-Funktionen ausführen zu können, rufen Sie wie in Punkt 7.11.3 beschrieben den SFI auf.

7.11.7.1 SFI Info

Mit Hilfe der SFI-Info können Sie eine kurze Info über das markierte Programm bzw. die markierte Sendung anzeigen. Eine vorhandene SFI-Info ist durch neben dem entsprechenden Programm gekennzeichnet.

Markieren Sie das gewünschte Programm mit Hilfe der Pfeiltasten bzw. Funktionstasten.
Drücken Sie die Taste SFI, um die Info anzuzeigen. Längere Infotexte können mit Hilfe der Pfeiltasten verschoben bzw. geblättert werden.
Durch Drücken der Taste Zurück kehren Sie wieder auf die vorausgegangene Tafel zurück.

7.11.7.2 SFI-Timerprogrammierung

Mit Hilfe der elektronischen Programmzeitschrift SFI können Sie auf einfache Weise die Programmierung von Timer-Ereignissen vornehmen.

Markieren Sie die gewünschte Sendung mit Hilfe der Pfeiltasten bzw. Funktionstasten.
Drücken Sie die rote Funktionstaste Timer, um ein Auswahlfenster zu öffnen.

Markieren Sie mit den Pfeiltasten auf/ab den gewünschten Timer-Typ (siehe Punkt 7.12).
Bestätigen Sie mit OK.

Zu Kontrollzwecken erscheint das Menü Timer verwalten mit den Daten der ausgewählten Sendung. In diesem können Sie, falls erforderlich, Änderungen vornehmen (siehe Punkt 7.12.3).

Durch Drücken der Taste Zurück kehren Sie wieder auf die vorausgegangene Tafel zurück.

Die entsprechende Zeile ist markiert. Ihr Gerät wird nun je nach Timer-Typ zum Beginn der ausgewählten Sendung eingeschaltet. Die Funktionen der Fernbedienung sind überwiegend außer Betrieb, um einen versehentlichen Abbruch der Aufnahme zu vermeiden.

Im Standby-Betrieb wird der aktive Timer durch Blinken der Doppelpunkte in der Uhrzeit bzw. der LED angezeigt.

Löschen des SFI-Timer-Ereignisses

Wollen Sie ein mittels SFI programmiertes Timerereignis stornieren, verfahren Sie wie zuvor beschrieben, um die entsprechende Sendung zu markieren.
Drücken Sie die rote Funktionstaste Timer, um ein Auswahlfenster zu öffnen.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Timer löschen.
Bestätigen Sie mit OK.

Abbrechen eines aktiven Timers

Um einen aktiven Timer abzubrechen, schalten Sie den Digital-Receiver mit der Taste Ein/Standby aus.
Anschließend können Sie durch erneutes Drücken dieser Taste den Receiver wieder in Betrieb nehmen und uneingeschränkt bedienen.

7.11.7.3 SFI-Programmübersicht

Mit Hilfe der SFI-Programmübersicht können Sie eine Tafel mit dem Tagesprogramm eines einzelnen Programmes darstellen. Gehen Sie dazu wie folgt vor:

Drücken Sie die Taste SFI.

Es erscheint die SFI-Tafel "Jetzt".

Drücken Sie die blaue Funktionstaste SFI Menü, um ein Auswahlfenster zu öffnen.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Programme.

Bestätigen Sie mit OK.

Nun erscheint die Tagesübersicht des eingestellten Programms.

Mit Hilfe der Pfeiltasten können Sie nun den Marker auf die gewünschte Sendung bzw. Uhrzeit verschieben.

Am unteren Bildrand sind die einzelnen Wochentage dargestellt. Stehen für die folgenden Tage Informationen zur Verfügung, sind die entsprechenden Felder markiert.

Um eine Vorschau über einen gewünschten Tag zu erhalten, drücken Sie die dem Wochentag entsprechende Zifferntaste der Zehnertastatur.

SFI-Übersicht anderer Programme darstellen

Drücken Sie die gelbe Funktionstaste Programme. Es erscheint eine Liste mit den SFI-Programmen.

Nun können Sie mit Hilfe der Pfeiltasten das gewünschte Programm markieren.

Durch Drücken der Taste OK wird die SFI-Übersicht des markierten Programms dargestellt.

7.11.7.4 SFI-Übersicht nach Programmart (Genre)

Wenn Sie sich für bestimmte Programmarten interessieren, können Sie sich die Programminformationen nach bestimmten Genres z. B. Film, Nachrichten, usw. anzeigen lassen.

Drücken Sie die Taste SFI.

Es erscheint die SFI-Tafel "Jetzt".

Drücken Sie die blaue Funktionstaste SFI Menü, um ein Auswahlfenster zu öffnen.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Genres und bestätigen Sie mit OK.
Mit der gelben Funktionstaste Genres öffnen Sie ein Fenster mit den zur Verfügung stehenden Programmarten.

Wählen Sie mit den Pfeiltasten die gewünschte Programmart aus und bestätigen Sie mit OK. Nun erscheint eine Tagesübersicht ausschließlich mit Sendungen der gewählten Programmart.

Mit Hilfe der Pfeiltasten können Sie nun den Marker auf die gewünschte Sendung bzw. Uhrzeit verschieben.

Am unteren Bildrand sind die einzelnen Wochentage dargestellt. Stehen für die folgenden Tage Informationen zur Verfügung, sind die entsprechenden Felder markiert.

Um eine Vorschau über einen gewünschten Tag zu erhalten, drücken Sie die dem Wochentag entsprechende Zifferntaste der Zehnertastatur.

7.11.8 SFI beenden

Durch Drücken der Taste TV/Radio kehren Sie in den Normalbetrieb zurück.

7.12 Timer-Aufnahmen

Ihr Receiver verfügt über Videorekorder-Timer und Senderwechsel-Timer. Hinsichtlich der Programmierung unterscheiden sich diese Timer-Arten nur durch die Angabe des entsprechenden Timer-Typs.

Sie können die Timer entweder wie in diesem Kapitel beschrieben manuell oder wie in Punkt 7.11.7 erläutert mit Hilfe der SFI-Funktion programmieren.

1. Videorekorder-Timer

Durch einen Videorekorder-Timer wird Ihr Digital-Receiver für die ausgewählte Sendung ein- bzw. ausgeschaltet, um diese in Ihrer Abwesenheit mit einem externen Aufzeichnungsgerät z. B. einem Videorekorder aufzuzeichnen. Beachten Sie, dass Sie zur Aufnahme der Sendung auch Ihr Aufzeichnungsgerät programmieren müssen.

Wurde das Gerät durch den Videorekorder-Timer eingeschaltet, wird dieses durch "rec" im Display angezeigt. Die Funktionen der Fernbedienung sind überwiegend außer Betrieb, um einen versehentlichen Abbruch der Aufnahme zu vermeiden. Im Standby-Betrieb wird der aktive Timer durch Blinken der Doppelpunkte in der Uhrzeit bzw. der LED angezeigt.

2. Senderwechsel-Timer

Befindet sich Ihr Gerät im Normalbetrieb, stellt es beim Erreichen der eingestellten Zeit den programmierten Programmplatz ein. Im Gegensatz zur Einstellung Videorekorder-Timer bleibt das Gerät uneingeschränkt bedienbar, wird nicht zum Start des Timers eingeschaltet und nicht nach Ablauf des Timers ausgeschaltet.

7.12.1 Timerübersicht

Durch die Timerübersicht erhalten Sie einen Überblick über alle bereits programmierten Timer-Ereignisse.

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Markieren Sie die Zeile Timer verwalten mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK.
Es erscheint das Untermenü Timer verwalten.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Timer-Übersicht.
Bestätigen Sie mit OK.

Sollten sich Timerereignisse überschneiden, sind diese Überschneidungen rot gekennzeichnet.

7.12.2 Timer manuell programmieren

Rufen Sie zunächst wie zuvor beschrieben das Menü Timer verwalten auf.
Wählen Sie mit den Pfeiltasten auf/ab den Timer-Typ aus, den Sie programmieren möchten.
Durch Drücken der Taste OK gelangen Sie in das Eingabefenster zur Programmierung eines neuen Timer-Ereignisses.

Zur Programmierung gehen Sie wie im Folgenden beschrieben vor.

Quelle/Programm

Markieren Sie mit Hilfe der Pfeiltasten die oberste Zeile.
Drücken Sie die Taste OK.
Wählen Sie in dem nun geöffneten Auswahlfenster mit den Pfeiltasten auf/ab die gewünschte Quelle (TV oder Radio) aus.
Bestätigen Sie mit OK.

Nun wird, je nach vorheriger Einstellung, die TV- bzw. die Radio-Programmliste dargestellt.

Markieren Sie nun mit den Pfeiltasten das gewünschte Programm.

Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile und mit den Pfeiltasten links/rechts um eine Seite aufwärts bzw. abwärts.

Durch Drücken der Taste OK wird dieses in den Timer aufgenommen.

Datum

Markieren Sie mit Hilfe der Pfeiltasten die Spalte Datum.
Geben Sie mit Hilfe der Zehnertastatur das Datum (4-stellig) ein, an dem das Timer-Ereignis stattfinden soll.

Start

Markieren Sie mit Hilfe der Pfeiltasten die Spalte Start.
Geben Sie in dieser Zeile mit der Zehnertastatur die Startzeit für den Timer ein.

Stopp

Wiederholen Sie die Schritte wie in "Start" beschrieben, um die Stoppzeit einzugeben (außer Senderwechsel-Timer).

Wiederholung

Markieren Sie mit den Pfeiltasten die Spalte Wdh. und drücken Sie die Taste OK. Es erscheint ein Auswahlfenster mit verschiedenen Wiederholungsvorschlägen.

1x Timer einmalig
T Tägliche Wiederholung
1 W Wiederholung einmal wöchentlich
1-5 Wiederholung nur an Werktagen
6-7 Wiederholung nur an Wochenenden

Wählen Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Funktion aus.
Durch Drücken der Taste OK wird die Einstellung übernommen.

Daten in den Speicher übernehmen

Nachdem Sie die Programmierung beendet haben, drücken Sie die grüne

Funktionstaste Übernehmen, um die Daten in den Speicher zu übernehmen.

Haben Sie ein nach Punkt 8.3 gesperrtes Programm gewählt, müssen Sie erst den PIN-Code eingeben, bevor die Daten in den Speicher übernommen werden.

Achtung!!!

Achten Sie darauf, dass das Gerät die Uhrzeit eingelesen hat. Diese wird (sofern in Punkt 6.2.3 aktiviert) im Standbybetrieb im Display angezeigt. Sollte dieses nicht der Fall sein, lassen Sie Ihr Gerät ca. 30 Sekunden auf z. B. ZDF eingeschaltet, damit die Uhrzeit eingelesen werden kann.

7.12.3 Timerprogrammierung ändern

Um eine bestehende Timereinstellung zu verändern, rufen Sie wie unter Punkt 7.12.1 beschrieben die Timer-Übersicht auf.
Markieren Sie mit Hilfe der Pfeiltasten auf/ab das zu ändernte Timer-Ereignis.
Durch Drücken der grünen Funktionstaste Ändern öffnen Sie zu die Einstellungen des markierten Timers und bearbeiten Sie diesen entsprechend Punkt 7.12.2.

7.12.4 Timerprogrammierung löschen

Um eine bestehende Timereinstellung zu löschen, rufen Sie wie unter Punkt 7.12.1 beschrieben die Timer-Übersicht auf.
Markieren Sie mit Hilfe der Pfeiltasten auf/ab das Timer-Ereignis, das Sie löschen möchten.
Drücken Sie die gelbe Funktionstaste Löschen. Es erscheint die Meldung "Diesen Timer wirklich löschen?"

Markieren Sie mit den Pfeiltasten links/rechts Ja und bestätigen Sie mit OK.

Timer verwalten verlassen

Kehren Sie durch Drücken der Taste TV/Radio in den Normalbetrieb zurück.

7.13 Bild zoomen

Mit Hilfe dieser Funktion können Sie 4:3-Sendungen auf Ihrem 16:9 Fernsehgerät formatfüllend und formatgetreu darstellen. Gleiches gilt auch für 16:9-Sendungen, welche nicht als solche signalisiert gesendet werden (kein 16:9-Symbol in der Infobox, siehe Punkt 7.2.6). Wichtige Voraussetzungen für diese Zoomfunktion ist jedoch, dass der Digital Receiver nach Punkt 6.3.1 auf 16:9-Betrieb eingestellt ist und Ihr Fernsehgerät die 16:9-Signalisierung über die Scartbuchse unterstützt.

Drücken Sie zunächst die Taste Option.
Es erscheint die Tonauswahl am Bildschirm.
Durch wiederholtes Drücken der blauen Funktionstaste Zoom können die verschiedenen Zoomfaktoren eingestellt werden.
Verlassen Sie die Tonauswahl durch Drücken der Taste Zurück.
Um den Zoom abzuschalten gehen Sie auf die gleiche Weise vor.

Die Zoomfunktion bleibt eingeschaltet, bis Sie diese wieder abschalten oder das Gerät in Standby schalten.

8 Grundprogrammierung ändern

Dieses Kapitel beschreibt, wie Sie die Vorprogrammierung Ihres Digital-Receivers und die Favoritenprogrammliste entsprechend Ihren Wünschen ändern können. Ebenso wird diese Funktion benötigt, um nach einem Suchlauf neu gefundene Programme in die Liste einzusortieren.

Ebenso beschreibt dieses Kapitel, wie Sie Programme löschen, durch eine Kindersicherung verriegeln oder in den SFI aufnehmen können. Beim Aufrufen der Programmliste durch die Taste OK wird die Favoritenprogrammliste angezeigt.

8.1 Favoritenliste konfigurieren

Hierzu sollten Sie folgendes wissen: Ihr Gerät verfügt über zwei Programmlisten, die Favoritenliste und die Gesamtliste. Die Favoritenprogrammliste enthält alle Programme, die Sie wie im folgenden beschrieben aufgenommen haben. In der Gesamtliste befinden sich alle Programme.

8.1.1 Programmlistenverwaltung aufrufen

Um die Favoritenliste zu bearbeiten, gehen Sie folgendermaßen vor:

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile TV-Listen verwalten, um die TV-Liste zu bearbeiten oder Radiolisten verwalten, um die Radioliste zu bearbeiten. und bestätigen Sie mit OK.
Es erscheint die Programmlistenverwaltung zum Bearbeiten der jeweiligen Favoritenliste (TV- oder Radioliste).

In der rechten Bildhälfte wird die Favoritenliste dargestellt. Diese ist nun aktiv, da das momentan eingestellte Programm markiert ist. In der linken Bildhälfte sehen Sie die alphabetisch sortierte Gesamtliste.

In dieser Gesamtliste befinden sich alle verfügbaren Programme.

Durch Drücken der roten Funktionstaste wechselt die Markierung zur Gesamtliste. Diese ist nun aktiv.
Durch nochmaliges Drücken der roten Funktionstaste erscheint ein Auswahlfenster. Sie haben hier die Möglichkeit, die Gesamtliste nach verschiedenen Auswahlkriterien (z. B. alle Sender, alle freien, alle neuen, alle gefundenen usw.) oder nach Anbietern sortiert anzuzeigen.
Wählen Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Programmauflistung aus (z. B. Anbieterlisten).
Bestätigen Sie mit OK. Nun erscheint ein weiteres Auswahlfenster.

Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab, den Anbieter, dessen Programme angezeigt werden sollen und bestätigen Sie mit OK. Nun wird, je nach Auswahl, eine Programmliste mit z. B. allen, allen freien oder allen neuen Programmen angezeigt. Programme, die sich bereits in der Favoritenliste befinden, sind mit dem entsprechenden Programmplatz gekennzeichnet.
Durch Drücken der roten Funktionstaste Gesamtliste bzw. der grünen Funktionstaste TV-Favoriten kann zwischen der Favoritenliste und der Gesamtliste umgeschaltet werden. Die jeweils aktive Liste ist durch die blaue Markierung gekennzeichnet.

8.1.2 Programme zur Favoritenliste hinzufügen

Um Programme aus der Gesamtliste in die Favoritenliste aufzunehmen, rufen Sie wie in Punkt 8.1.1 beschrieben die Programmlistenverwaltung auf und wechseln zur Gesamtliste.

Betätigen Sie die blaue Funktionstaste Funktionen.

Es erscheint ein Auswahlfenster mit den zur Verfügung stehenden Funktionen.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Hinzufügen.
Bestätigen Sie mit OK.
Markieren Sie mit den Pfeiltasten und/oder der Zehnertastatur ein Programm, das Sie in die Liste aufnehmen möchten.
Durch Drücken der gelben Funktionstaste Hinzufügen wird das markierte Programm in die Favoritenliste aufgenommen.

Blockweises Markieren

Um mehrere Programme gleichzeitig zu markieren gehen Sie wie folgt vor.

Durch Drücken der Taste OK gelangen Sie nun in den Auswahlmodus. Das markierte Programm wird mit einem Kreuz auf der linken Seite markiert.
Mit Hilfe der Pfeiltasten und/oder der Zehnertastatur können nun die folgenden/vorhergehenden Programme ebenfalls markiert werden.
Nachdem Sie auf diese Weise die gewünschten Programme markiert haben, drücken Sie die gelbe Funktionstaste Hinzufügen, um die markierten Programme in die Favoritenliste aufzunehmen.

8.1.3 Programme löschen

8.1.3.1 Entfernen (löschen) aus der Favoritenliste

Um Programme aus der Favoritenliste zu entfernen, rufen Sie wie in Punkt 8.1.1 beschrieben die Programmlistenverwaltung auf. Sie befinden sich in der Favoritenliste.

Betätigen Sie die blaue Funktionstaste Funktionen. Es erscheint ein Auswahlfenster mit den zur Verfügung stehenden Funktionen.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Entfernen.

Bestätigen Sie mit OK.
Markieren Sie mit den Pfeiltasten und/oder der Zehnertastatur ein Programm, das Sie aus der Liste entfernen möchten.
Drücken Sie die gelbe Funktionstaste Entfernen, um das Progeramm aus der Favoritenliste zu entfernen.
Um mehrere Programme gleichzeitig zu entfernen, markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben.
Nachdem Sie auf diese Weise die gewünschten Programme markiert haben, drücken Sie die gelbe Funktionstaste Entfernen.

Die auf diese Weise gelöschten Programme bleiben jedoch in der Gesamtliste erhalten und können jederzeit wieder in die Favoritenliste aufgenommen werden.

8.1.3.2 Löschen aus der Gesamtliste

Um Programme aus der Gesamtliste zu entfernen, verfahren Sie wie in Punkt 8.1.3.1 beschrieben. Wechseln Sie nach dem Aufruf der Programmlistenverwaltung jedoch durch Betätigen der roten Funktionstaste Programme erst zur Gesamtliste und wählen anschließend die Funktion Löschen.

8.1.4 Programme sortieren

Um die Programmreihenfolge der Favoritenliste Ihren Wünschen entsprechend zu sortieren, rufen Sie wie in Punkt 8.1.1 beschrieben die Programmlistenverwaltung auf. Sie befinden sich in der Favoritenliste.

Betätigen Sie die blaue Funktionstaste Funktionen.
Es erscheint ein Fenster mit den zur Verfügung stehenden Funktionen.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Sortieren.

Bestätigen Sie mit OK.
Markieren Sie nun mit Hilfe der Pfeiltasten und/oder der Zehnertastatur das Programm, das Sie an einer anderen Stelle in der Liste platzieren möchten.
Drücken Sie nun die gelbe Funktionstaste Sortieren. Es erscheint ein Doppelpfeil neben dem angewählten Programm.
Nun können Sie das markierte Programm mit Hilfe der Pfeiltasten und/oder der Zehnertastatur an die Stelle in der Programmliste bewegen, an der Sie es platzieren möchten.
Durch Drücken der gelben Funktionstaste Sortieren wird das Programm an der neuen Position gespeichert.
Um mehrere Programme gleichzeitig zu sortieren, markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben.
Drücken Sie nun die gelbe Funktionstaste Sortieren. Es erscheint ein Doppelpfeil neben dem angewählten Programmblock.
Nun können Sie den markierten Programmblock mit Hilfe der Pfeiltasten und/oder der Zehnertastatur an die Stelle in der Programmliste bewegen, an der Sie ihn platzieren möchten.
Durch Drücken der gelben Funktionstaste Sortieren wird der Programmblock an der neuen Position gespeichert.

8.1.5 Programmlistenverwaltung verlassen

Nachdem Sie auf die zuvor beschriebene Weise die Programmliste Ihren Wünschen entsprechend konfiguriert haben, kehren Sie durch Drücken der Taste Menü in den Normalbetrieb zurück.

8.2 Programmierung der elektronischen Programmzeitschrift

Um einen besseren Überblick zu erhalten, können Sie die elektronische Programmzeitschrift SFI so programmieren, dass diese nur Ihre favorisierten Programme enthält.

Beachten Sie:

Je mehr Programme in der elektronischen Programmzeitschrift aufgenommen werden, desto länger dauert der Einlesevorgang der SFI-Daten!

Ebenso kann die maximale Vorausschau von 7 Tagen mit zunehmender Programmanzahl in der elektronischen Programmzeitschrift nicht erreicht werden.

8.2.1 Programmierung der elektronischen Programmzeitschrift aufrufen

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Untermenü Einstellungen.

Markieren Sie die Zeile Programmzeitschrift mit Hilfe der Pfeiltasten auf/ab.

Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Menü Programmzeitschrift.

Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen.

8.2.2 Aktualisierung

Um die SFI-Daten des Datenkanals zu laden, markieren Sie die Zeile Aktualisierung.
Stellen Sie mit Hilfe der Pfeiltasten rechts/links an ein.

Sollten Sie den Empfang der zusätzlichen Daten nicht wünschen bzw. standortbedingt nicht empfangen können, kann die Aktualisierung abgeschaltet werden:

Stellen Sie die SFI Aktualisierung auf aus, um den Datenempfang auszuschalten. Es stehen dann nur die senderseitigen Programminformationen zur Verfügung.

8.2.3 Aktualisierungszeit

Stellen Sie in der Zeile Aktualisierungszeit mit Hilfe der Zehnertastatur die Zeit ein, zu der der automatische Download der SFI-Daten erfolgen soll.

8.2.4 SFI-Kanal

Falls erforderlich, können Sie den Datenkanal von dem der SFI-Download erfolgt, unter diesem Punkt manuell auswählen.

Drücken Sie die Taste OK, um das Untermenü SFI Kanal aufzurufen.

Durch Drücken der Taste OK erscheint eine Auswahlliste mit den in der Gesamtliste vorhandenen Programmen.
Markieren Sie mit den Pfeiltasten das Programm, das den SFI-Datenkanal enthält und bestätigen Sie mit OK.
Drücken Sie nun die grüne Funktionstaste, um den Datenkanal zu übernehmen. Ihr Receiver prüft nun, ob auf dem eingestellten Kanal SFI-Daten empfangen werden. Diese Information wird im unteren Teil des Fensters eingeblendet.

8.2.5 Ladevorgang manuell starten

Um die Aktualisierung der SFI-Daten manuell zu starten, markieren Sie die Zeile Download starten und bestätigen Sie mit OK. Der Download wird startet und der Fortschritt im Display sowie auf dem Bildschirm dargestellt.

Der SFI-Download kann auch wie in Punkt 7.11.1 beschrieben manuell gestartet werden.

8.2.6 Sender auswählen

Drücken Sie in der jeweiligen Zeile die Taste OK, um TV-Sender bzw. Radiosender in die Programmzeitschrift aufzunehmen bzw. daraus zu entfernen Es erscheint die Favoritenliste des angewählten Bereichs (Radio oder TV). Das momentan eingestellte Programm ist markiert.

Durch Drücken der roten Funktionstaste erscheint ein Auswahlfenster. Sie haben hier die Möglichkeit, den gewünschten Programmlistentyp zu wählen.
Wählen Sie mit Hilfe der Pfeiltasten auf/ab den gewünschten Programmlistentyp aus (z. B. Favoritenliste).
Bestätigen Sie mit OK. Es erscheint die gewählte Programmliste. Programme, welche in der Programmzeitschrift SFI angezeigt werden erscheinen mit dem Zusatz "SFI" auf der rechten Seite.
Markieren Sie mit den Pfeiltasten und/oder der Zehnertastatur ein Programm, das Sie in die elektronische Programmzeitschrift aufnehmen bzw. entfernen möchten.
Durch Drücken der gelben Funktionstaste SFI wird das markierte Programm in die elektronische Programmzeitschrift aufgenommen bzw. daraus entfernt.
Um mehrere Programme gleichzeitig in die elektronische Programmzeitschrift aufzunehmen, markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben.
Nachdem Sie auf diese Weise die gewünschten Programme markiert haben, drücken Sie die gelbe Funktionstaste SFI, um die markierten Programme in die elektronische Programmzeitschrift aufzunehmen bzw. zu entfernen.
Durch Drücken der Taste Zurück kehren Sie in das Menü Programmzeitschrift zurück.

8.2.7 Startkategorie

Die elektronische Programmzeitschrift verfügt über verschiedene Darstellungsarten (Kategorien).

Überblick

Diese Darstellungsart bietet Ihnen einen raschen Überblick über alle in die elektronische Programmzeitschrift aufgenommenen Programme.

Programme

Bei dieser Darstellungsart wird eine Tafel mit dem Tagesprogramm eines einzelnen Programmes angezeigt.

Zuletzt genutzte

Bei dieser Einstellung wird beim Aufruf des SFI immer die zuletzt genutzte Darstellungsart eingestellt.

Drücken Sie in dieser Zeile die Taste OK, um die Auswahl der Darstellungsarten aufzurufen.
Markieren Sie mit den Pfeiltasten auf/ab die Darstellungsart, die beim Aufruf der elektronischen Programmzeitschrift erscheinen soll.
Bestätigen Sie mit OK.

Einstellungen übernehmen

Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie folgt vor:

Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenommenen Änderungen gespeichert und Sie kehren zum vorhergehenden Menü zurück.

alternativ:

Drücken Sie die rote Funktionstaste Zurück. Nun erscheint eine Abfrage.

Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die Änderungen übernehmen möchten und bestätigen Sie mit OK. Sie kehren nun zum vorhergehenden Menü zurück.
Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück. Die Einstellungen werden nicht gespeichert.

8.3 Jugendschutz

Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch können wichtige Funktionen (z. B. der Aufruf des Hauptmenüs) vor unbefugter Benutzung gesichert werden. Weiterhin können Programme, die Sie gesperrt haben, nur noch durch die Eingabe eines vierstelligen PIN-Codes (Geräte-PIN) eingestellt werden.

Zum Bearbeiten des Menüs Jugendschutz gehen sie wie folgt vor:

8.3.1 Jugendschutzmenü aufrufen

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Untermenü Einstellungen.
Markieren Sie die Zeile Jugendschutz mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Menü Jugendschutz.

Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen.

8.3.2 Modus

Schalten Sie die Kindersicherung in dieser Zeile mit Hilfe der Pfeiltasten rechts/links an oder aus.

Haben Sie den Geräte-PIN-Code bisher noch nicht abgeändert, so erscheint nun ein Hinweis zum Ändern des Codes.

Bestätigen Sie diesen Hinweis mit OK und ändern Sie den Geräte-PIN-Code wie in Punkt 8.3.3 beschrieben ab.

8.3.3 Geräte-PIN ändern

Der Geräte PIN-Code ist ab Werk auf 0000 eingestellt.

Drücken Sie die Taste OK.

Es erscheint das Menü zum Ändern des Geräte-PIN-Codes.

Geben Sie mittels Zehnertastatur den aktuellen Geräte PIN-Code ein (Werkseinstellung 0000).

Die Markierung springt nun automatisch in die nächste Zeile.

Geben Sie nun den gewünschten neuen Geräte-PIN-Code mit Hilfe der Zehnertastatur ein.

Die Markierung springt erneut automatisch in die nächste Zeile.

Wiederholen Sie zur Bestätigung des Geräte-PIN-Codes die Eingabe.

Nachdem Sie auf diese Weise den Geräte PIN-Code geändert haben, gelangen Sie automatisch zurück zum Menü Jugendschutz.

Achtung!

Sie dürfen den Geräte-PIN-Code nicht vergessen. Ist dieses doch einmal der Fall, wenden Sie sich bitte an Ihren Fachhändler!

8.3.4 Sender auswählen

Drücken Sie in der Zeile TV-Sender auswählen bzw. Radiosender auswählen die Taste OK.
Es erscheint die Favoritenliste des angewählten Bereichs (Radio oder TV).
Das momentan eingestellte Programm ist markiert.

Durch Drücken der roten Funktionstaste erscheint ein Auswahlfenster.
Sie haben hier die Möglichkeit, den gewünschten Programmlistentyp zu wählen.

Wählen Sie mit Hilfe der Pfeiltasten auf/ab den gewünschten Programmlistentyp aus (z. B. Favoritenliste).

Bestätigen Sie mit OK.

Es erscheint die gewählte Programmliste.

Markieren Sie nun mit Hilfe der Pfeiltasten und/oder der Zehnertastatur das Programm, das Sie sperren möchten.

Sperren Sie das Programm durch Drücken der gelben Funktionstaste.

Es erscheint das Kindersicherungssymbol neben dem angewählten Programm.

Um mehrere Programme gleichzeitig zu sperren, markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben und sperren diese durch Drücken der gelben Funktionstaste.

Um die Sperre einzelner oder mehrerer Programme aufzuheben, verfahren Sie wie zuvor beschrieben, um das/die Programm/e zu markieren und entfernen Sie das Kindersicherungssymbol durch Drücken der gelben Funktionstaste.

Nachdem Sie alle gewünschten Programme auf diese Weise gesperrt bzw. entsperrt haben, kehren Sie durch Drücken der Taste Zurück ins Menü Jugendschutz zurück.

8.3.5 Jugendschutzmenü verlassen

Durch Drücken der Taste Zurück kehren Sie in das Menü Einstellungen und

durch Drücken der Taste Menü in den Normalbetrieb zurück.

8.4 Programmsuche

Um neue Programme empfangen zu können, gibt es mehrere Möglichkeiten, einen Programmsuchlauf vorzunehmen.

1. Automatische Suche

Wählen Sie diesen Suchlauf, um den gesamten Empfangsfrequenzbereich des Empfängers nach Programmen abzusuchen.

2. Erweiterte Suche

Wählen Sie diesen Suchlauf, um einen bestimmten Frequenz- bzw. Kanalbereich nach Programmen abzusuchen.

3. Manuelle Suche

Wählen Sie diesen Suchlauf, um gezielt einen bestimmten Kanal bzw. eine bestimmte Frequenz nach Programmen abzusuchen. Ebenso können Sie in diesem Suchlauf mit programmspezifischen PID-Nummern gezielt nach einem Programm suchen.

Nach dem Suchlauf erscheint eine Meldung auf dem Bildschirm mit der Angabe, wie viele Programme Ihr Digital-Receiver gefunden hat, wie viele davon neu hinzugekommen sind und wie viele verschlüsselt sind. Neue Programme werden in der Gesamtliste gespeichert und können dann nach Punkt 8.1 in die Favoritenliste aufgenommen werden.

8.4.1 Programmsuche aufrufen

Rufen Sie zur Programmsuche zunächst das Hauptmenü durch Drücken der Taste Menü auf.
Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Sender suchen.
Bestätigen Sie mit OK. Es erscheint das Untermenü Sender suchen.

Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab die Suchlaufmethode, die Sie ausführen möchten und bestätigen Sie mit OK.

8.4.2 Automatische Suche

Bei diesem Suchlauf wird automatisch der gesamte Empfangsfrequenzbereich des Receivers nach Programmen abgesucht.

Der Suchlauf kann einige Minuten in Anspruch nehmen. Beachten Sie auch die Bildschirmeinblendungen.

Wählen Sie mit Hilfe der Pfeiltasten rechts/links aus, ob Sie nur frei empfangbare Sender (Freie Sender) oder frei empfangbare und verschlüsselte Sender (Alle Sender) suchen möchten.

Fahren Sie anschließend mit dem Punkt 8.4.5 fort.

8.4.3 Erweiterte Suche

Bei der erweiterten Suche haben Sie zwei Möglichkeiten eine Programmsuche durchzuführen.

1. Frequenzsuche

Bei der Frequenzsuche wird ein vom Benutzer festgelegter Frequenzbereich nach Programmen abgesucht.

2. Kanalsuche

Bei der Kanalsuche wird ein durch den Benutzer festgelegter Kanalbereich nach Programmen abgesucht. Die Kanalsuche ist schneller als die Frequenzsuche.

Drücken Sie die Taste OK, um eine Auswahltafel mit den zur Verfügung stehenden Suchlaufmöglichkeiten zu öffnen.
Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Suchlaufmethode, die Sie durchführen möchten.
Bestätigen Sie mit OK.
Markieren Sie mit den Pfeiltasten auf/ab das Feld Startkanal bzw. Startfrequenz.
Wählen Sie mit den Pfeiltasten rechts/links den Startkanal bzw. geben Sie mit den Zifferntasten die Startfrequenz ein.
Markieren Sie mit den Pfeiltasten auf/ab das Feld Stoppkanal bzw. Stoppfrequenz und verfahren Sie wie zuvor beschrieben, um den Stoppkanal bzw. die Stoppfrequenz einzugeben.
Markieren Sie die Zeile Suchmodus mit Hilfe der Pfeiltasten auf/ab.
Wählen Sie mit Hilfe der Pfeiltasten rechts/links aus, ob Sie nur frei empfangbare Sender (Freie Sender) oder frei empfangbare und verschlüsselte Sender (Alle Sender) suchen möchten.
Fahren Sie anschließend mit dem Punkt 8.4.5 fort.

8.4.4 Manuelle Suche

Sollte ein Programm bei der automatischen Suche oder bei der erweiterten Suche nicht gefunden werden, können Sie einen einzelnen Kanal nach vorhandenen Programmen absuchen oder anhand von PID-Daten gezielt nach einem Programm suchen. Diese Nummern müssen ggf. im Internet oder direkt vom jeweiligen Programmanbieter in Erfahrung gebracht werden.

Um einen bestimmten Kanal abzusuchen, geben Sie mit Hilfe der Pfeiltasten rechts/links in der Zeile Kanal den Kanal ein, auf dem die gesuchten Programme gesendet werden.
Markieren Sie die Zeile Suchmodus mit Hilfe der Pfeiltasten auf/ab.
Wählen Sie mit Hilfe der Pfeiltasten rechts/links aus, ob Sie nur frei empfangbare Sender (Freie Sender) oder frei empfangbare und verschlüsselte Sender (Alle Sender) suchen möchten.
Fahren Sie anschließend mit dem Punkt 8.4.5 fort.

PID-Suche

Wählen Sie wie zuvor beschrieben den Kanal, auf dem das Programm gesendet wird.
Betätigen Sie die gelbe Farbtaste PID Suche, um die Eingabe der PCR-, Audio- und Video-PID zu öffnen.

Die Auswahl des Suchmodus entfällt in diesem Fall

Markieren Sie anschließend die Felder PCR-PID, Audio-PID und Video-PID mit Hilfe der Pfeiltasten und geben Sie mit der Zehnertastatur die entsprechenden Nummern ein.
Fahren Sie anschließend mit dem Punkt 8.4.5 fort.

8.4.5 Suchlauf starten

Um den Suchlauf zu starten markieren Sie mit Hilfe der Pfeiltasten auf/ab den Eintrag Suche starten und bestätigen Sie mit OK

oder

Drücken Sie die grüne Funktionstaste Suchen. Der Suchlauf wird gestartet und kann am Bildschirm mitverfolgt werden.

8.4.6 Nach dem Suchlauf

Nach Beendigung des Suchlaufs wird die Anzahl der der gefundenen Programme, der gefundenen neuen Programme und der verschlüsselten Programme angezeigt.

Zusätzlich erscheint eine Abfrage, ob Sie die gefundenen Programme automatisch in die TV- oder Radioliste einsortieren bzw. übernehmen, manuell einsortieren oder nicht übernehmen möchten.

Automatisch einsortieren

Die gefundenen Programme werden anhand einer vorprogrammierten Liste in die Favoritenliste einsortiert. Dabei richtet sich die Reihenfolge der Programme nach der in Punkt 6.3.2 eingestellten Audiosprache bzw. des in Punkt 6.2.1 eingestellten Landes. Beachten Sie, dass dabei die komplette Programmliste entsprechend der Vorprogrammierung neu sortiert wird und eine eigene Programmsortierung verwirft.

Automatisch anhängen

Die neu gefundenen Programme werden unsortiert an das Ende der Favoritenliste angehängt.

Manuell einsortieren - TV / Manuell einsortieren - Radio

Es wird die TV-Listenverwaltung bzw. Radiolistenverwaltung aufgerufen, in der Sie wie unter Punkt 8.1 beschrieben, die Programme in die Favoritenliste aufnehmen können.

Zurück

Die neu gefundenen Programme werden nicht in die Favoritenliste übernommen, sondern nur in die Gesamtliste und Sie kehren zum Suchlaufmenü zurück.

Wählen Sie mit den Pfeiltasten auf/ab die gewünschte Funktion aus und bestätigen Sie mit OK.

Unabhängig davon, ob Sie die gefundenen Programme automatisch in die Favoritenliste übernommen haben, können diese weiterhin, wie in Kapitel 8.1 beschrieben, manuell in die Favoritenlistenliste aufgenommen werden.

8.4.7 Programmsuche verlassen

Durch Drücken der Taste Zurück kehren Sie in das vorhergehende Menü oder
Durch Drücken der Taste Menü zum Normalbetrieb zurück.

8.5 Service- Einstellungen

Sie können jederzeit wieder auf die werkseitigen Einstellungen zurückgreifen. Ebenso können Sie, falls die Programmliste durch Änderungen der Programmanbieter veraltet ist, diese komplett löschen, um dann einen neuen Suchlauf auszuführen.

8.5.1 Service-Einstellungen aufrufen

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Wählen Sie nun die Menüzeile Einstellungen, indem Sie diese mit Hilfe der Pfeiltasten auf/ab markieren.
Bestätigen Sie mit OK.

Es erscheint das Untermenü Einstellungen.

Markieren Sie nun die Menüzeile Service-Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie mit OK.

Es erscheint das Untermenü Service-Einstellungen.

8.5.2 Werkseinstellung aktivieren

Nach Aufruf dieser Funktion wird wieder die werkseitige Programmierung eingestellt, eigene Einstellungen werden gelöscht und der Installationsassistent AutoInstall wird gestartet.

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Werkseinstellung aktivieren.
Drücken Sie dieTaste OK.
Es erscheint die Meldung "Werkseinstellung wirklich aktivieren?".

Markieren Sie mit den Pfeiltasten links/rechts Ja oder Nein.

Bestätigen Sie die Eingabe mit OK.

8.5.3 Alle Programme löschen

Durch diese Funktion werden die Programmspeicher komplett gelöscht. Beachten Sie, dass Sie nach der Ausführung der Löschfunktion zunächst einen Suchlauf starten und anschließend die gewünschten Programme aus der Gesamtliste in die Favoritenliste übernehmen müssen.

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Alle Programme löschen.

Drücken Sie die Taste OK.

Es erscheint die Meldung "Wirklich alle Programme löschen?".

Markieren Sie mit den Pfeiltasten links/rechts Ja oder Nein.

Bestätigen Sie die Eingabe mit OK.

8.5.4 Software-Aktualisierung

Desweiteren haben Sie die Möglichkeit die Betriebssoftware Ihres Digital-Receivers zu aktualisieren (Update).

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Software aktualisieren und bestätigen Sie mit OK.

Es erscheint das Menü Software aktualisieren.

Mit Hilfe der Pfeiltasten auf/ab können Sie die Markierung innerhalb des Menüs bewegen und wie angegeben die einzelnen Punkte bearbeiten.

Aktualisierung

Schalten Sie die automatische Software-Aktualisierung in der Zeile Aktualisierung mit Hilfe der Pfeiltasten rechts/links auf an, damit das Software-Update zu der unter Aktualisierungszeit eingestellten Zeit automatisch erfolgt.
Schalten Sie die automatische Aktualisierung aus, wenn Sie dies nicht wünschen bzw. standortmäßig nicht empfangen.

Achtung!

Damit die neue Software automatisch geladen werden kann, muss sich der Digital-Receiver im Standby-Betrieb befinden. Der Ladevorgang wird durch die Anzeige "tErL" bzw. "tEr0" bis "tEr9" angezeigt. Dieser Vorgang darf nicht z. B. durch Ein- oder Ausschalten des Gerätes gestört werden.

Unabhängig davon, ob Sie die automatische Software-Aktualisierung an- oder ausgeschaltet haben, wird beim Einschalten des Gerätes automatisch überprüft, ob eine neue Betriebssoftware für Ihren Digital-Receiver zur Verfügung steht. Ist eine neue Betriebssoftware verfügbar, wird dies durch eine Meldung auf dem Bildschirm angezeigt. Um die Aktualisierung der Software (Update) zu starten, befolgen Sie die Anweisungen auf dem Bildschirm.

Aktualisierungszeit

Stellen Sie in der Zeile Aktualisierungszeit mit Hilfe der Zehnertastatur die Zeit ein, zu der die automatische Software-Aktualisierung erfolgen soll.

Software-Kanal

Sollten sich die Parameter des Datenkanals zum Downloaden des Software-Updates geändert haben, können Sie diese in diesem Menü korrigieren. Die aktuellen Übertragungsdaten können Sie beim Fachhandel erfahren. Im Normalfall sollten Sie in diesem Menü keine Umstellung vornehmen.

Softwareverfügbarkeit manuell testen

Durch Drücken der gelben Funktionstaste Prüfen starten Sie den Test die Suche nach einer neuen Software.

Softwareupdate manuell starten

Wird die Verfügbarkeit einer neuen Software angezeigt, können Sie das Software-Update manuell starten, indem Sie mit den Pfeiltasten auf/ab das Feld Aktualisierung starten markieren und mit OK bestätigen.

Einstellungen übernehmen

Um die in diesem Menü vorgenommenen Einstellungen zu speichern, gehen Sie bitte wie folgt vor:

Durch Drücken der grünen Funktionstaste Übernehmen werden die vorgenommenen Änderungen gespeichert und Sie kehren zum vorhergehenden Menü zurück.

alternativ:

Drücken Sie die rote Funktionstaste Zurück. Nun erscheint eine Abfrage.

Markieren Sie mit den Pfeiltasten rechts/links, das Feld Ja, wenn Sie die Änderungen übernehmen möchten und bestätigen Sie mit OK. Sie kehren nun zum vorhergehenden Menü zurück.

Durch Drücken der Taste TV/Radio gelangen Sie in den Normalbetrieb zurück. Die Einstellungen werden nicht gespeichert.

8.5.5 Kopieren der Einstellungen

Sie haben die Möglichkeit sämtliche Einstellungen wie Programmliste, Antenneneinstellung usw. Ihres Digital-Receivers (Sender) auf einen anderen Digital-Receiver (Empfänger) gleichen Typs und gleichem Stand der Betriebssoftware zu kopieren.

Verbinden Sie dazu die beiden Geräte mit einem Nullmodemkabel.
Schalten Sie den (Empfänger-) Receiver ein.
Markieren sie mit den Pfeiltasten auf/ab die Zeile Einstellungen kopieren und bestätigen Sie mit OK.
Betätigen Sie zum Kopieren der Einstellungen eine Gerätetaste des (Sende-) Receivers.

Die Einstellungen des Sendereceivers werden nun zum Empfangsreceiver übertragen. Beachten Sie dabei bitte die Bildschirmeinblendungen.

8.5.6 Service-Einstellungen verlassen

Durch Drücken der Taste Zurück kehren Sie in das Menü Einstellungen und
durch Drücken der Taste TV/Radio in den Normalbetrieb zurück.

8.6 Systemkonfiguration

Unter diesem Menüpunkt können Sie die spezifischen Gerätedaten (wie z. B. aktuelle Software Version) ersehen.

Markieren Sie diese Zeile im Untermenü Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie mit OK. Es wird nun die Systemkonfiguration angezeigt.
Durch Drücken der Taste Menü kehren Sie zum Normalbetrieb zurück.

9 Technische Begriffe

Antennenkabel

Verbindungskabel zwischen dem Antennenausgang des Receivers und Antenneneingang des Fernsehers, um evtl. empfangbare analoge Fernsehprogramme mit dem Fernsehgerät empfangen zu können.

AV

Siehe SCART

Datenkompression/MPEG1/MPEG2

Zur Übertragung des heutigen Fernsehstandards (625 Zeilen und 50 Hz Bildwiederholfrequenz), ergibt sich eine digitale Datenmenge von 216 MBit/s. Dieses würde Bandbreiten erfordern, die weder terrestrisch noch bei Satellit zur Verfügung stehen. Daher wird eine Reduzierung der Datenmenge durch Datenreduktion vorgenommen. Für Europa ist MPEG-2 als weltweiter Standard für Datenkompression festgelegt worden. MPEG2 ist eine Erweiterung von MPEG1.

DVB

Digital Video Broadcasting: Eine digitale, universale Übertragungstechnik, für Bild, Grafik, Ton und Text, also für Daten in jeder denkbaren Form und in jeder möglichen, jeweils angemessenen Qualität.

DVB-T-Empfänger

Die von der Antenne empfangenen Signale können vom Fernseher nicht verarbeitet werden. Sie werden im DVB-T-Empfänger so aufbereitet, dass an seinen Ausgängen Audio- und Videosignale (AV) zur Verfügung stehen, die an den Fernseher weitergegeben werden

Frequenz

Physikalische Größe, gibt die Anzahl der Schwingungen pro Sekunde an, Einheit ist das Hertz (Hz).

Kanal

Teil eines Frequenzbandes, der nach einem bestimmten Aufteilungsverfahren zugestellt wird. Ein TV-Kanal besteht aus zwei Frequenzen, eine für den visuellen und eine für den auditiven Inhalt. Jeder Kanal wird mit einem numerischen Kürzel gekennzeichnet (ausgenommen die europäischen Fernsehkanäle, die auf dem Frequenzband 40-230 MHz abgestrahlt werden, und die mit Buchstaben gekennzeichnet sind).

Koaxialkabel

Verbindungskabel zwischen Antenne und Receiver, zur Übertragung der empfangenen Signale und bei aktiven Antennen auch zur Speisung des Verstärkers, sofern von der Antenne unterstützt.

OSD

On Screen Display (Bildschirmeinblendung)

PID

Packet Identifier, Packet-ID

Receiver

Die von der Antenne empfangenen Signale können vom Fernseher nicht verarbeitet werden. Sie werden im Receiver so aufbereitet, dass an seinen Ausgängen Audio- und Videosignale (AV) zur Verfügung stehen, die an den Fernseher weitergegeben werden.

SCART

Steckverbinder an Fernsehern, Videorekordern, Receivern und anderen Geräten der Unterhaltungselektronik zur Übertragung von Audio-(Ton) und Video-(Bild) Signalen (AV).

Software-Update

Beim digitalen Fernsehen handelt es sich um ein neues Medium, welches neben einer verbesserten Bild- und Tonqualität auch die Möglichkeit bietet, interaktive Dienste bereitzustellen. Diese neuen Dienste werden von den Programmanbietern ständig weiterentwickelt und verbessert. Um diese Dienste nutzen zu können, kann es daher erforderlich sein, die Software des Digital-Receivers zu aktualisieren.

10 Technische Daten

DVB-T-Tuner

Eingangsfrequenzbereich 174.... 230 MHz

470 .... 862 MHz

Tuner Eingang IEC-Buchse

Ein-/Ausgangsimpedanz 75 Ohm

Tuner Ausgang IEC-Stecker

Bandbreite 7 / 8 MHz (schaltbar)

Rauschmaß < 7dB

Demodulation COFDM 2k / 8k

Guard Interval 1/4, 1/8, 1/16, 1/32

Code rate 1/2, 2/3, 3/4, 5/6, 7/8

Constellation QPSK, 16-QAM, 64-QAM

Antennenspeisung 5V/0,03 A

(kurzschlussfest, schaltbar)

Demultiplexing

Demultiplexing gemäß ISO 13818-1

Videodekodierung

Videokompression MPEG-2 und MPEG-1 kompatibel

Automatische Anpassung für 16:9 TV-Geräte (über SCART)

Letterbox Filterung für 4:3 TV-Geräte

Audiodekodierung

Audiokompression MPEG-1 & MPEG-2 Layer I und II

Automatische Übernahme der zuvor eingestellten Lautstärke

Audio-Parameter

Ausgang analog

Ausgangspegel L/R

0,5 V r.m.s. (nominal)

Ausgangsimpedanz

600 Ohm

THD

60 dB (1 kHz)

S/N

60 dB

Übersprechen

<- 65 dB

Eingang analog

Eingangspegel l/r 0,5 V r.m.s. (nominal)

Eingangsimpedanz > 40 kOhm

Video-Parameter

Ausgangspegel FBAS 1,0 Vs-s +/- 0.3 dB an 75 Ohm

Ausgangspegel ROT 0,7 Vs-s +/- 0.1Vp-p an 75 Ohm

Ausgangspegel GRÜN 0,7 Vs-s +/- 0.1Vp-p an 75 Ohm

Ausgangspegel BLAU 0,7 Vs-s +/- 0.1Vp-p an 75 Ohm

S/N bewertet > 60 dB

Anschlüsse

TV-SCART

Ausgang FBAS oder RGB oder S-Video

Audio (rechts/links)

VCR-SCART

Ausgang FBAS oder S-Video

Audio (rechts/links)

Eingang FBAS oder RGB oder S-Video

Audio (rechts/links)

Audio-Ausgang digital

S/PDIF-Ausgang elektrisch, Cinch-Buchse (gelb)

Audio-Ausgang analog

Audio-Kanal links/rechts Cinch-Buchsen (weiß, rot)

Videotext

Teletext Filterung entsprechend ETS 300 472 Standard

Eintastung Teletextdaten (FBAS) entsprechend ITU-R BT.653-2 Zeilen: 6-22 und

320-335

Soft-Videotext 400 Seiten Speicher

Display

LED-Anzeige 4-stellig (7 Segment)

Serielle Schnittstelle RS 232

Typ

RS 232, bidirectional

Bitrate

115,2 kBit/s max.

Steckverbinder

Mini DIN Buchse, 3 polig

Funktion

Vorprogrammierung und Update der Betriebssoftware

Programmspeicher

Programmzahl Favoriten TV

4000 TV-Programme

Programmzahl Favoriten Radio

4000 Radio-Programme

Gesamtliste TV/Radio

Insgesamt 4000 Programme möglich

SFI-Daten

SFI Vorschau maximal 7 Tage im Voraus

Timer

Ereignisse maximal 29 Ereignisse, ein Jahr im Voraus

Fernbedien-System

Fernbediencode RC-5

Subsystemadresse 8 (SAT 1), 10 (SAT 2)

Infrarot Wellenlänge 950 nm

Stromversorgung

Netzteil Schaltnetzteil

Nennspannung 230 V / 50 Hz Wechselspannung

Eingangsspannung 180 V.... 250 V / 47....63 Hz Wechselspannung

Leistungsaufnahme

in Standby-Mode:

Uhr aus typisch 0,2 W

Uhr an typisch 0,3 W

in Betrieb:

ohne Antennenspeisung 4,0 W

mit Antennenspeisung 4,2 W

Allgemeines

Abmessungen (BxTxH) 210 mm x 130 mm x 38 mm

Gewicht ca. 365 g

11 Fehlersuchhilfen

Fehler Mögliche Ursache Abhilfe
Im Standby-Betrieb wird die Uhrzeit nicht angezeigt	Uhrzeit nicht eingelesen ca. 30 Sek. auf z.B. ZDF laufen lassen
	Standby-Uhr ist abgeschaltet Standby-Uhr einschalten (siehe Punkt 6.2.3)
Gerät lässt sich nicht einschalten bzw. nicht bedienen	Gerät blockiert Flash-Reset durchführen: Achtung! Dabei gehen alle persönlichen Einstellungen verloren. > Netzstecker ziehen. > Programm auf-und Programm ab-Taste am Gerät gleichzeitig drücken und gedrückt halten. > Bei gedrückter Programm auf- und Programm ab-Taste Netzstecker wieder einstecken. > Tasten ca. 5 Sek. gedrückhalten bis die Anzeige* "FLAS" erscheint.
Div. Programme werden in der Programmliste nicht angezeigt	Falsche Programmliste angewählt Andere Programmliste anwählen (siehe Punkt 7.2.3.1)
Ton OK, kein TV- Bild Scartstecker nicht korrekt eingesteckt	Scartverbindung prüfen
Gerät lässt sich nicht bedienen Defekter Datenstrom --> Gerät blockiert	Netzstecker für ca. 5 Sekunden ziehen, anschließend Gerät wieder einschalten
Fernbedienung funktioniert nicht Batterien sind leer Batterien austauschen
	Falscher Fernbediencode ist eingestellt	Fernbediencode korrigieren (siehe Punkt 2)
Im Bild entstehen zeitweise viereckige Klötzchen. Zeitweise schaltet das Gerät auf Standbild, kein Ton. Bildschirm zeitweise schwarz mit der Einblendung "kein Signal".	Antenne falsch ausgerichtet Antenne neu ausrichten
	Gewinn der Antenne ist zu gering Antenne mit größerem Gewin einsetzen
	Antennenspeisung ist abgeschaltet	Antennenspeisung einschalten (siehe Punkt 6.4.1)
Kein Bild, kein Ton, Display leuchtet nicht	Keine Netzspannung	Netzkabel und Stecker prüfen
Kein Empfang bei Programmen, die vorher in Ordnung waren	Antenne verstellt oder defekt Antenne überprüfen
	Programm wird auf einem anderen Kanal übertragen	Suchlauf vornehmen (siehe Punkt 8.4)
	Programm wird nicht mehr übertragen	keine

12 Stichwortindex

A

AC3 11, 21, 27, 63

Antenneneinstellungen ....22

Antennenjustage 22

Automatische Suche ....52, 53

B

Bediensprache 12, 16

Bedienung 8,9,18,23

Bildformat 13, 20, 63

D

Erweiterte Suche ....52, 54

F

Fernbediencode 18, 65, 66

Frequenz....52,62

G

Jugendschutz ....49, 50, 51

K

Kanal-Information 28

L

Lautstärkeregelung ....26, 70

M

Manuelle Suche ....52, 55

MPEG1 61

MPEG2 61

N

Navigator 24

P

PIN 25,39,49,50

Programme löschen .....40, 43, 58

Programme sortieren ....44

Programmlistenverwaltung 40 - 44

Programmsuche ....52 - 57

R

Serielle Schnittstelle 11, 64

SFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3, 9, 15, 31, 32, 33, 34, 35, 36, 37, 40, 45 - 48, 65

Software-Aktualisierung 15, 59

Sprache 16,20,27,30

Standbild 3,28,66

Suche 14,52-57,60

Systemkonfiguration 61

T

Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3, 28, 34, 37 - 39, 65

Timer-Aufnahmen 37

TV/Radioumschaltung 27

U

Uhrzeit .8, 9, 12, 18, 23, 25, 33 - 36, 37, 39, 66, 70

Untertitel .....20, 30

Z

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 09/10 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat und DigiPal 2 e sind eingetragene Warenzeichen der

TechniSat Digital GmbH

Postfach 560

54541 Daun

www.technisat.de

Technische Hotline

0180/5005-910*

*0,14 EUR/Min. über das Festnetz der Deutschen Telekom AG, Mobilfunkpreise sowie die Preise anderer Anbieter können abweichen.

Achtung!

Sollte es mit diesem Gerät zu einem Problem kommen, wenden Sie sich bitte zunächst an unsere Technische Hotline.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Teledigital AG

Service-Center

Löderburger Str. 94

39418 Staßfurt
