Produkttyp	CD-Player
Marke	Scott
Modell	SW M7 GM
Abmessungen (B x H x T)	430 x 100 x 280 mm
Gewicht	4,5 kg
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	15 W (Standby: <1 W)
CD-Formate	CD, CD-R, CD-RW
Wiedergabemodi	Wiederholung, Zufall, Programm
Anschlüsse	Cinch-Ausgang (L/R), Kopfhörer (3,5 mm)
Fernbedienung	Ja, IR-Fernbedienung
Display	LCD mit Hintergrundbeleuchtung
Bedienelemente	Drucktasten, Drehregler
Gehäusematerial	Metall, Kunststoff
Reinigung und Pflege	Staubwedel, mildes Reinigungsmittel; Linsenreinigung nur durch Fachpersonal
Sicherheitshinweise	Nicht öffnen, kein Wasser, Gerät nur in trockenen Räumen betreiben
Reparatur und Ersatzteile	Reparatur nur durch autorisierten Service; Ersatzteile über Scott-Händler
Lieferumfang	CD-Player, Fernbedienung, Bedienungsanleitung

Häufig gestellte Fragen - SW M7 GM SCOTT

Wie schließe ich den CD-Player an meine Stereoanlage an?

Verbinden Sie die Cinch-Ausgänge (L/R) des CD-Players mit einem freien Eingang Ihrer Stereoanlage. Achten Sie auf korrekte Kanalzuordnung (links/rot – rechts/weiß).

Warum liest der Player meine CD nicht?

Prüfen Sie, ob die CD richtig eingelegt ist (Etikett nach oben) und ob sie Kratzer oder Verschmutzungen aufweist. Auch CD-R/RW können inkompatibel sein. Reinigen Sie die Linse nur mit einem speziellen Linsenreiniger oder wenden Sie sich an den Service.

Wie kann ich die Wiedergabe wiederholen oder in zufälliger Reihenfolge abspielen?

Drücken Sie die Taste 'Repeat' für Wiederholung (einzelner Titel oder gesamte CD) oder 'Shuffle' für Zufallswiedergabe. Die Einstellungen werden im Display angezeigt.

Der Player schaltet sich nach einiger Zeit aus – ist das normal?

Ja, viele CD-Player verfügen über eine automatische Abschaltfunktion (Auto-Standby), um Energie zu sparen. Sie können diese Funktion in den Einstellungen deaktivieren, falls gewünscht.

Kann ich über den Kopfhöreranschluss hören?

Ja, schließen Sie einen Kopfhörer mit 3,5-mm-Klinkenstecker an der Vorderseite an. Die Lautstärke regeln Sie über den Drehregler.

Die Fernbedienung funktioniert nicht – was tun?

Prüfen Sie die Batterien und ersetzen Sie sie gegebenenfalls. Richten Sie die Fernbedienung direkt auf den IR-Empfänger des Players. Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken leicht feuchten Tuch mit mildem Spülmittel. Vermeiden Sie aggressive Reinigungsmittel. Reinigen Sie die CD-Linse nicht selbst, lassen Sie dies vom Fachmann erledigen.

Kann ich den Player in ein Rack einbauen?

Der CD-Player ist für den Stand-alone-Betrieb oder in Hi-Fi-Racks mit ausreichender Belüftung geeignet. Achten Sie darauf, dass die Lüftungsschlitze nicht blockiert werden.

Das Display zeigt 'NO DISC' an – was bedeutet das?

Dies erscheint, wenn keine CD eingelegt ist oder die CD nicht erkannt wird. Legen Sie eine kompatible CD ein oder reinigen Sie die eingelegte CD. Falls das Problem bestehen bleibt, könnte die Optik defekt sein – kontaktieren Sie den Service.

Welche Sicherheitshinweise sollte ich beachten?

Stellen Sie das Gerät auf eine stabile, ebene Fläche. Schützen Sie es vor Feuchtigkeit, Hitze und direkter Sonneneinstrahlung. Ziehen Sie den Netzstecker bei Gewitter oder längerem Nichtgebrauch. Öffnen Sie das Gehäuse nicht – Gefahr eines elektrischen Schlags.

BEDIENUNGSANLEITUNG SW M7 GM SCOTT

Dieses Produkt enthält einen Lasergerät mit niedriger Leistung.

VORSICHT

UNSICHTBARE

LASERSTRAHLUNG

BEIM ÖFFNEN UND UMGEHEN

VON VERRIEGELUNG

LASEREXPOSITION VERMEIDEN

WARNUNG: AUF KEINEN FALL DIE LINSE BERÜHREN. BATTERIEN NICHT INS FEUER WERFEN!

VORSICHTSMASSNAHMEN

Die folgenden Anweisungen einhalten, damit die Betriebsvorgänge sicher und ordnungsgemäß ablaufen.

AUFSTELLUNGSORT

• Das Gerät nicht an extrem heißen, kalten, staubigen oder feuchten Stellen verwenden.
• Das Gerät auf eine flache, ebene Fläche stellen.
• Die Luftzirklulation des Geräts nicht behindern: nicht an schlecht belüfteten Orten aufstellen, nicht zudecken, nicht auf einen Teppich stellen.

SICHERHEIT

• Beim An- und Abstecken des Netzkabels den Stecker anfassen und nicht am Kabel selbst ziehen. Das Ziehen am Kabel kann dieses beschädigen und zu Gefahren führen.
  • Wird das Gerät längere Zeit nicht verwendet, das Stromkabel vom Wechstromnetz abstecken.

WECHSELSPANNUNG

• Vor dem Gebrauch sicherstellen, dass die Nennspannung des Geräts der Spannung in Ihrem Haus entspricht.

KONDENSWASSERBILDUNG

• Wird das Gerät in einen geheizten, warmen und feuchten Raum gebracht, können sich Wassertröpfchen oder Kondenswasser im Inneren des CD-Players bilden.
  • Bei Kondenswasser funktioniert das Gerät eventuell nicht normal.
  • Das Gerät vor dem Einschalten 1 bis 2 Stunden die Raumtemperatur annehmen und trocknen lassen.
  • Rund um das Gerät muss mindestens 5 cm freier Raum für die Belüftung frei sein.
• Sicherstellen, dass die Belüftung nicht behindert wird: keine Belüftungsöffnungen mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen, usw., abdecken.
  • Keine offenen Flammen, wie zum Beispiel brennende Kerzent auf das Gerät stellen.
  • Die Umweltaspekte der Entsorgung von Batterien beachten.
  • Das Gerät ist für den Gebrauch in gemäßigtem Klima bestimmt (nicht für die Tropen geeignet).
  • Das Gerät darf Tropf- und Spritzwasser nicht ausgesetzt werden.
  • Keine mit Flüssigkeiten gefüllten Behälter auf das Gerät stellen (z. B. Vasen).

Beim Auftreten von Problemen das Netzkabel vom Netzstrom abstecken und das Gerät von einem qualifizierten Techniker reparieren lassen.

VORSICHT

VORSICHT

ELEKTROSCHOCKGEFAHR NICHT ÖFFNEN

ZWECKS VERMEIDUNG DER GEFAHR ELEKTRISCHER SCHLÄGE DAS GEHÄUSE NIEMALS ÖFFNEN. IM INNEREN BEFINDEN SICH KEINERLEI BEDIENUNGSELEMENTE. WARTUNGSARBEITEN QUALIFIZIERTEN FACHLEUTEN ÜBERLASSEN.

Das Symbol des Blitzes mit einem Pfeil im Dreieck soll den Benutzer auf nicht isolierte "gefährliche Spannung" im Inneren des Gerätes hinweisen, welche stark genug sein könnte, um für den Menschen eine Gefahr zu bilden.

Das Ausrufezeichen in einem Dreieck soll den Benutzer auf wichtige Bedienungsund Wartungsanweisungen in der das Gerät begleitenden Information hinweisen.

Im Falle von Fehlfunktionen aufgrund elektrostatischer Entladungen muss das Gerät in den Zustand ab Werk zurückversetzt werden (Reset), indem es vom Netzstrom getrennt wird.

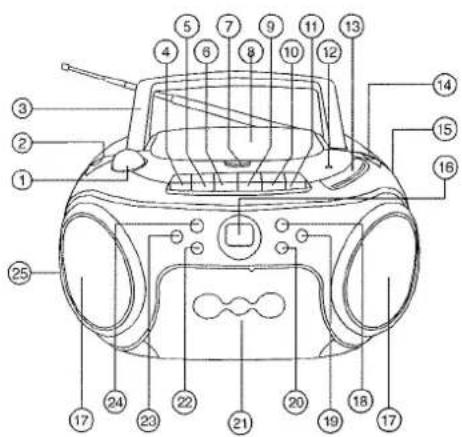

LOCATION OF CONTROLS

1. Lautstärke
2. Wahlschalter der Stromquelle
3. Tragegriff
4. Pause-Taste II
5. Stop-/Öffnen-Taste ■ ▲
6. Suchlauf-Taste ◀◀
7. Zum Öffnen des Deckels heben
8. CD Fach
9. Suchlauf-Taste ▶▶
10. Wiedergabetaste
11. Aufnahmetaste ●
12. FM-Stereo-Anzeige
13. Abstimmskala
14. Betriebsartenwahlschalter

15. Abstimmknopf

16. CD-Anzeigefenster

17. Dynamischer Lautsprecher
18. Next/FF-Taste
19. Wiedergabe-/Pause-Tas ▶II
20. CD-Ordner Aufwärts-Taste
21. Cassettenfach
22. CD-Wiedergabemodustaste
23. CD-Wiederholtaste ■
24. Back/FB-Taste
25. Kopfhörerbuchse
26. Teleskopantenne
27. Batteriefachdeckel
28. Stromanschluss

SPEISUNG

AC-Speisung

1. Prüfen Sie, ob die Stromspannung Ihres Stromnetzes den Angaben auf dem Typenschild (an der Rückseite des Gerätes) entspricht. Sollte dies nicht der Fall sein, wenden Sie sich bitte an Ihren Händler.
2. Schließen Sie die Stromschnur an Ihr Gerät und an eine Steckdose an. Das Gerät kann jetzt eingesetzt werden.
3. Zum vollständigen Abschalten des Stroms, wird der Stecker aus der Steckdose gezogen. Der Stecker muß auch dann herausgezogen werden, wenn man auf Batteriebetrieb umstellt oder zum Schutze des Gerätes während starker Gewitter.

To AC socket To AC outlet

Möchten Sie die Lebensdauer der Batterien schonen, können Sie das Gerät auch jederzeit - und wenn eine Steckdose zur Verfügung steht - an das Stromnetz anschließen. Bevor Sie Batterien einlegen, achten Sie darauf, daß das Stromkabel aus der Steckdose und vom Gerät abgezogen worden ist.

Batterien (Option)

1. Das Batteriefach öffnen und gemäß der Abbildung acht Batterien des Typs R14 oder C einlegen.
2. Den Batteriefachdeckel wieder schließen und darauf achten, daß die Batterien richtig und fest eingelegt worden sind.
3. Sollen die Batterien längere Zeit über nicht verwendet werden oder sind sie verbraucht, müssen sie ausdem Gerät genommen werden.

Werden Batterien nicht gemäß der hier gegebenen Beschreibung eingesetzt, kann elektrolytisches Leck entstehen und wird das Batteriegehäuse angegriffen oder die Batterien können zerplatzen. Aus diesem Grunde:

• Niemals Batterien verschiedenen Typs verwenden, z.B. Alkali- mit Zinkbatterien.
• Werden neue Batterien eingelegt, müssen alle Batterien ersetzt werden.
• Soll das Gerät längere Zeit über nicht benutzt werden, sind die Batterien zu entfernen.

EINSTELLUNG DER LAUTSTÄRKE

LAUTSTÄRKE

MIN.
MAX.

WÄHREND EINER AUFNAHME

Die Einstellung der Lautstärke hat keinerlei Einfluß auf die Tonqualität der Aufnahme.

FÜR PRIVATEN HÖRGENUSS

Den Stecker der Kopfhörer (Diam. 3,5 mm Stereo-Ministecker) an die Kopfhörerbuchse anschließen.

Ist ein Kopfhörer angeschlossen, werden die Lautsprecher automatisch abgeschaltet.

RADIOBETRIEB

1. Auf Stand RADIO schieben.

FUNCTION
RADIO

1. Auf einen Radiosender abstimmen.

TUNING

1. Den Wellenbereich wählen.

MODE
FM ST. FM MONO

1. Die gewünschte Lautstärke einstellen

LAUTSTÄRKE

D2

HINWEIS: 1. Wird ein FM-Stereosender empfangen und ist der Bereichwahlschalter auf "FM STEREO" geschaltet, leuchtet die FM-Stereo-Anzeige.

ZUM ABSCHALTEN DES RADIOGERÄTES

Den Funktionsschalter auf Position OFF schieben.

WIEDERGABE EINER CD

1. Auf Position CD schieben

1. Das CD-Fach öffnen, indem man auf die Taste des CD-Fachs drückt.

1. Eine CD - mit der beschrifteten Seite nach oben zeigend - einlegen.

2. Das CD-Fach schließen. In der Anzeige erscheint das Symbol "■".

1. Drücken Sie die Wiedergabe/Pause-Taste. ▶■ Bei der MP3-Wiedergabe werden Titelnummer „001“, das Symbol „▶“ und „MP3“ angezeigt. Bei der Wiedergabe normaler CDs werden Titelnummer „01“ und das Symbol „▶“ angezeigt.

CD display

00:1 01:

UNTERBRECHEN DER WIEDERGABE

Drücken Sie die Wiedergabe/Pause-Taste ▶II, das Symbol „▶“ beginnt zu blinken.

Zum Fortsetzen der Wiedergabe drücken Sie diese Taste noch einmal.

CD display

Auf die STOP-Taste drücken, wonach in der anzeige das Symbol "■" erscheint.

CD display

ZUM ÜBERSPRUNG AUF DEN BEGINN EINER SPUR

• Je nach der Richtung, in welcher der Übersprung stattfinden soll, auf die Übersprungtaste ◀◀ oder▶▶ drücken.
  • Die Wiedergabe wird an der gewählten Spur wieder fortgesetzt.
• Wird während der Wiedergabe kurz auf die Taste ◀◀◀ ▶▶▶ gedrückt, kehrt das Gerät zum Beginn der gerade wiedergegebenen Nummer zurück.

D 3

WIEDERHOLEN, ORDNER WIEDERHOLEN UND ZUFÄLLIGE WIEDERGABE

Wenn Sie die WIEDERGABEMODUS-Taste bei gestopptem Gerät drücken, wird ein einzelner Titel oder alle Titel wiederholt oder in zufälliger Reihenfolge abgespielt.

BEIM ABSPIELEN NORMALER CDs

Die Modi werden in dieser Reihenfolge durchgeschaltet: WIEDERHOLEN >> ALLES WIEDERHOLEN >> ZUFALL >> NORMAL.

Im Wiederholen-Modus 1 blinkt „WDH“ im Display.

Im Wiederholen-Modus 2 erscheint „WDH“ im Display.

Bei zufälliger Wiedergabereihenfolge wird „MIX“ im Display angezeigt.

BEIM ABSPIELEN VON MP3s

Die Modi werden in dieser Reihenfolge durchgeschaltet: WIEDERHOLEN >> ORDNER WIEDERHOLEN >> ALLES WIEDERHOLEN >> ZUFALL >> NORMAL.

Im Wiederholen-Modus 1 blinkt „WDH“ im Display

Im Wiederholen-Modus 2 erscheint „ORDNER“ im Display.

Im Wiederholen-Modus 3 erscheint „WDH“ im Display

Bei zufälliger Wiedergabereihenfolge wird „MIX“ im Display angezeigt.

Anmerkung zu CD-Rs/CD-RWs

• Da die Formate der CD-Rs/CD-RWs nicht standardisiert sind, kann nicht für die Wiedergabequalität und das Betriebsverhalten der CDs garantiert werden.
• Der Hersteller ist aufgrund der Unterschiede hinsichtlich Aufnahmebedingungen, Leistungsfähigkeit von PCs, Brennersoftware, Medien usw. nicht verantwortlich für die Abspielbarkeit von CD-Rs/CD-RWs.
• Bringen Sie auf keine Seite einer CD-R/-RW irgendwelche Aufkleber oder Etiketten an. Dies könnte zu Fehlfunktionen führen.

ORDNER AUFWÄRTS

Bei gestopptem Gerät im MP3-Modus wird der jeweils übergeordnete Ordner aufgerufen, Ordner-/Albumnummern werden angezeigt. Drücken Sie die Taste CD-WIEDERGABE/PAUSE, um den ausgewählten Ordner / das gewählte Album abzuspielen.

Während der Wiedergabe von MP3-Dateien wird der jeweils übergeordnete Ordner aufgerufen, die Ordner-/Albumnummer blinkt drei Sekunden lang. Danach wird der ausgewählte Ordner / das gewählte Album abgespielt.

WIEDERGABE EINES TONBANDS

1. Auf Position TAPE schieben

1. Eine Tonbandcassette einlegen.

1. Auf die Wiedergabetaste drücken.

BEENDEN DER WIEDERGABE

Auf die Stop-/Auswurftaste (STOP/EJECT) drücken.

UNTERBRECHEN DER WIEDERGABE

Auf die PAUSE-Taste drücken.

Zur Fortsetzung der Wiedergabe, erneut auf die PAUSE-Taste drücken.

BESCHLEUNIGTES DURCHSPULEN

Auf die Durchspul- oder Rückspultaste (REWIND oder F.FWD) drücken. Zum Beenden des Durchspulens an einer bestimmten Stelle, auf die Stop-/Auswurftaste drücken.

D 4

AUFNEHMEN

FÜR AUFNAHMEN AUSSCHL. NORMALE TONBANDCASSETTEN (TYP1) VERWENDEN

1. Die Tonbandcassette einlegen.

1. Auf die PAUSE-Taste || drücken.

PAUSE

1. Auf die Aufnahmetaste (RECORD ●) drücken.

1. Das Gerät, von welchem aufgenommen werden soll, vorbereiten und die Wiedergabe einsetzen.

Aufnahme einer CD
FUNCTION
CD

Die CD wiedergeben

Aufnahme vom Radio
FUNCTION
RADIO

Auf einen Radiosender abstimmen

1. Auf die PAUSE-Taste || drücken.

BEENDEN DER AUFNAHME

Auf die Stop-/Auswurftaste (STOP/EJECT) drücken.

UNTERBRECHEN DER AUFNAHME

Auf die PAUSE-Taste drücken.

Zur Fortsetzung der Aufnahme, erneut auf die PAUSE-Taste drücken.

LÖSCHEN EINES BESPIELTEN TONBANDS

1. Den Funktionswahlschalter (FUNCTION) auf Position TAPE schieben.
2. Eine Tonbandcassette einlegen, wobei die Seite, welche gelöscht werden soll, nach oben zeigt.
3. Auf die Aufnahmetaste (RECORD) drücken und das Tonband wird gelöscht.

DER RICHTIGE UMGANG MIT CDs

DER RICHTIGE UMGANG MIT CDs

CDs müssen mit Sorgfalt behandelt werden. Schmutz, Staub, Kratzer und Verzerrungen können unregelmäßige Wiedergabe der CD verursachen und die Tonqualität beeinflussen. Nach dem Abspielen einer CD diese immer sofort wieder in ihre Hülle legen.

HINWEIS: In diesem CD-Spieler können ausschließlich mit dieser Marke versehene CDs abgespielt werden.

-CDs immer an den Rändern anfassen. Die Oberfläche NICHT berühren und nicht mit Papier oder Etiketten bekleben.
-Fingerabdrücke und Staub auf der Tonträgeroberfläche (glänzende Seite) der CD sollten immer sofort mit einem welchen Tuch abgewischt werden und zwar in geraden Zügen von der Mitte zum Rande hin. Keinerlei Reinigungsmittel verwenden, diese würden die CD beschädigen.
- Um Verziehen der CD zu vermeiden, setzen Sie diese niemals längere Zeit starker Sonne, extremen Temperaturen, Heizkörper oder Feuchtigkeit aus.

VORSICHT

Um Beschädigung der CDs zu vermeiden, nie das CD-Fach öffnen, so lange sich die CD noch dreht.

D 5

TECHNISCHE DATEN

Kassettenteil

Spurformat:	2 Stereo-Spuren
Aufnahmesystem:	AC bias
Löschsystem:	magnetisch
Bandgeschwindigkeit:	4.75 cm/Sek.
Schellvorlauf- und Rückspuldauer:	170 Sek. (F-60)
Frequenzgang:	125-8,000 Hz (normale Kassetten)

CD-Teil

Kanäle:	2 kanäle
Signalrauschverhältnis:	60 dB
Gelichlaufschwankungen:	nicht messbar
Abtastfrequenz:	44.1 kHz 8 x over sampling
D/A-Wandlungsformat:	1bit D/A-Umwandler
Typ von Pick-up:	Halbleiterlaser
Laser-Wellenlänge:	790 nm

Radio

Frequenzbereich:	FM 87.5 - 108 MHz
Antennen:	Teleskopantenne

Allgemeines

Ausgangsleistung:	1.9W max (0.95W + 0.95W/RMS-Kanal)
Stromverbrauch:	9 W
Lautsprecher:	3" 8 OHM
Eingangsempfindlichkeit:	3.5 MM
Stromversorgung:	AC 230V~50Hz(wird auf der Hinterseite angegeben)DC 12V (8 x 1.5V LR14/"C"/UM2)
Abmessungen:	288(L) x 242(D) x 155(H)mm
Gewicht:	2.1 KGS

Änderungen der technischen Daten sind ohne Vorankündigung vorbehalten.

Aufstellen des Geräts:

Moderne Möbel sind mit einer Vielzahl verschiedener Lacke und synthetischer Beschichtungen behandelt, die mit vielen unterschiedlichen Reinigungsprodukten gereinigt werden. Bestimmte dieser Mittel können Bestandteile enthalten, die die Gummifüße des Geräts aufweichen. Die Gummifüße des Geräts können Verfärbungen an Möbelflächen verursachen. Bei Bedarf das Gerät auf eine rutschsichere Fläche stellen.

Sollten Sie dieses Gerät eines Tages entsorgen müssen, beachten Sie bitte, dass elektrische Geräte nicht mit dem Haushaltsmüll entsorgt werden sollten. Führen Sie das Gerät wenn möglich dem Recycling zu. Ihre lokalen Behörden oder Ihr Händler können Sie dementsprechend informieren (Richtlinie über die Entsorgung elektrischer und elektronischer Ausstattungen)
